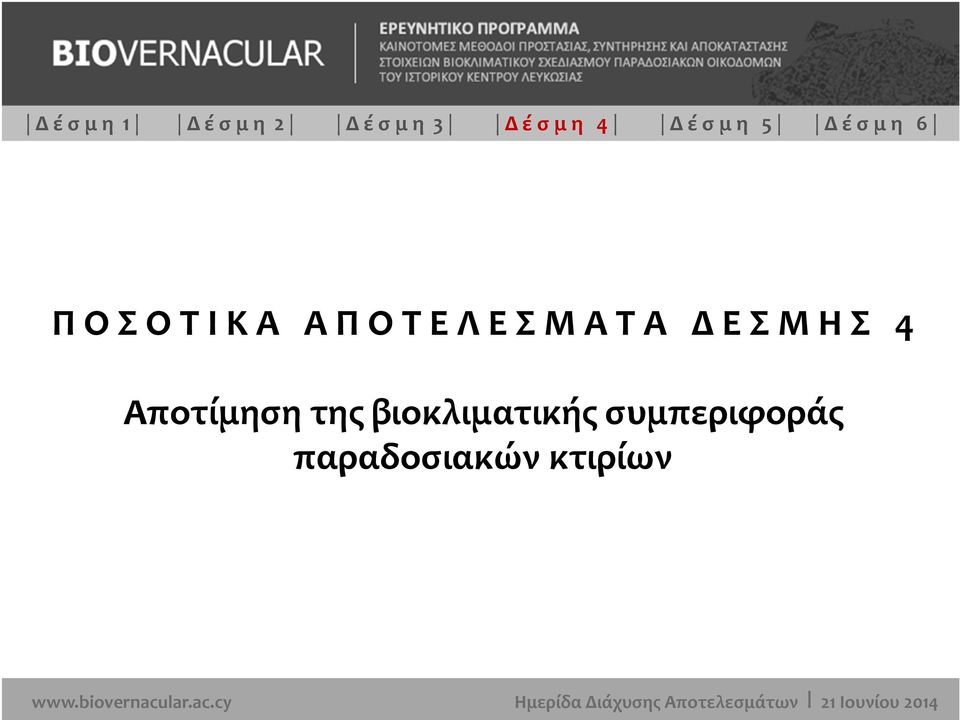

Π Ο Σ Ο Τ Ι Κ Α Α Π Ο Τ Ε Λ Ε Σ Μ Α Τ Α Δ Ε Σ Μ Η Σ 4. Αποτίμηση της βιοκλιματικής συμπεριφοράς παραδοσιακών κτιρίων

Transcript

1 Δ έ σ μ η 1 Δ έ σ μ η 2 Δ έ σ μ η 3 Δ έ σ μ η 4 Δ έ σ μ η 5 Δ έ σ μ η 6 Π Ο Σ Ο Τ Ι Κ Α Α Π Ο Τ Ε Λ Ε Σ Μ Α Τ Α Δ Ε Σ Μ Η Σ 4 Αποτίμηση της βιοκλιματικής συμπεριφοράς παραδοσιακών κτιρίων

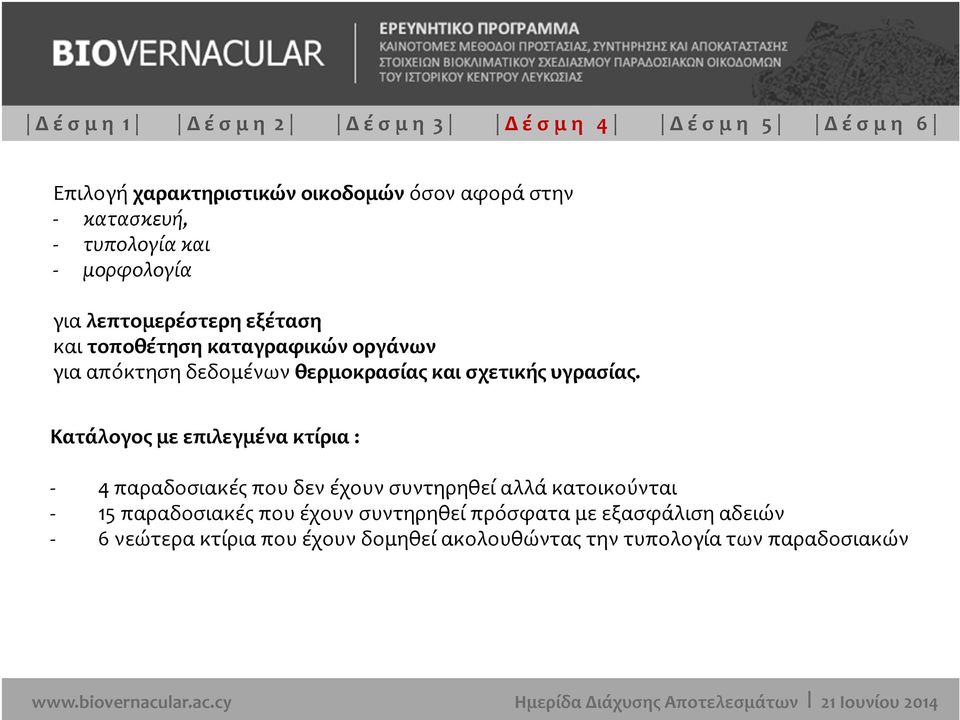

2 Επιλογή χαρακτηριστικών οικοδομών όσον αφορά στην κατασκευή, τυπολογία και μορφολογία για λεπτομερέστερη εξέταση και τοποθέτηση καταγραφικών οργάνων για απόκτηση δεδομένων θερμοκρασίας και σχετικής υγρασίας. Κατάλογος με επιλεγμένα κτίρια : 4 παραδοσιακές που δεν έχουν συντηρηθεί αλλά κατοικούνται 15 παραδοσιακές που έχουν συντηρηθεί πρόσφατα με εξασφάλιση αδειών 6 νεώτερα κτίρια που έχουν δομηθεί ακολουθώντας την τυπολογία των παραδοσιακών

3 Κατηγοριοποίηση των επιλεγμένων οικοδομών βάση συγκεκριμένων παραμέτρων:

4

5

6

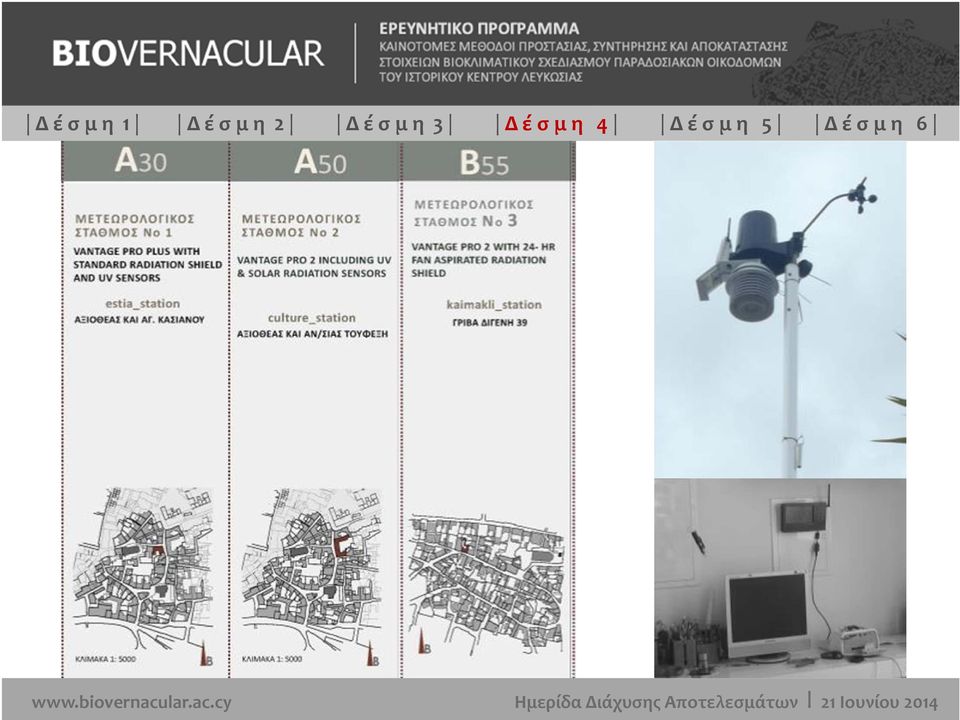

7 Weather Station Vantage Pro2 Plus 6162 Wireless: Weather Station & Console and Connection Relative Humidity & Temperature USB Data Logger USB 2 LCD: Καταγραφικό θερμοκρασίας και υγρασίας Κλίμακα καταγραφής: 35 C έως 80C και 0% RH έως 100% RH Υποδ. Ένδειξη: 0,5 C και 0,5% RH Ακρίβεια: ± 1 C και ±5% RH USB 1 PRO: Καταγραφικό θερμοκρασίας Κλίμακα καταγραφής: 40 C έως 125 C Υποδ. Ένδειξη: 0,1 C Ακρίβεια: ± 1 C

8

9

10

11

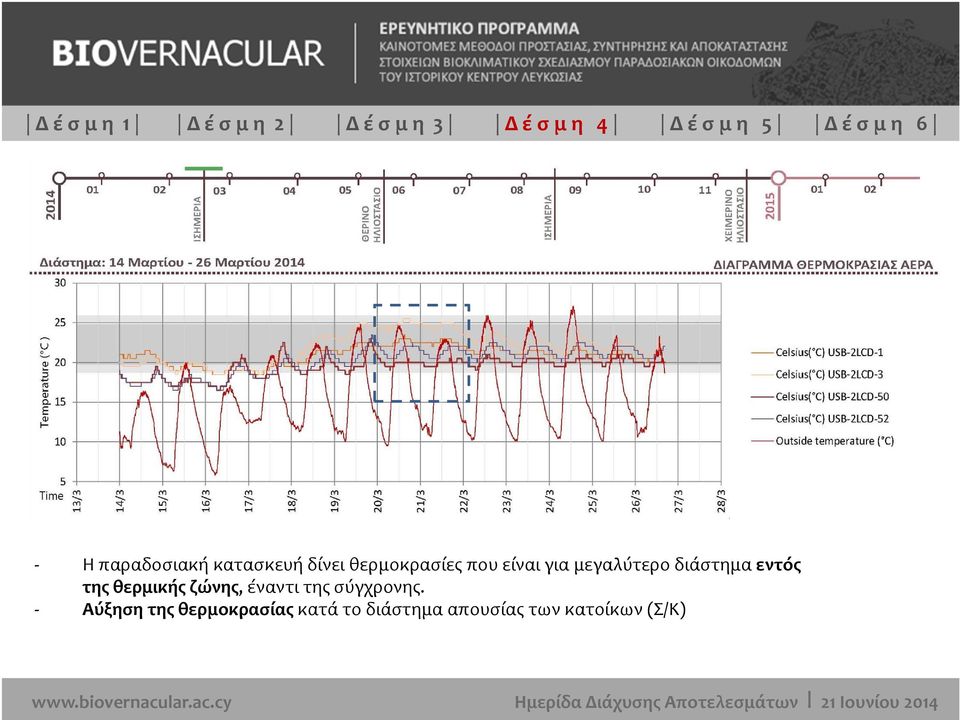

12 H παραδοσιακή κατασκευή δίνει θερμοκρασίες που είναι για μεγαλύτερο διάστημα εντός της θερμικής ζώνης, έναντι της σύγχρονης. Αύξηση της θερμοκρασίας κατά το διάστημα απουσίας των κατοίκων (Σ/Κ)

13

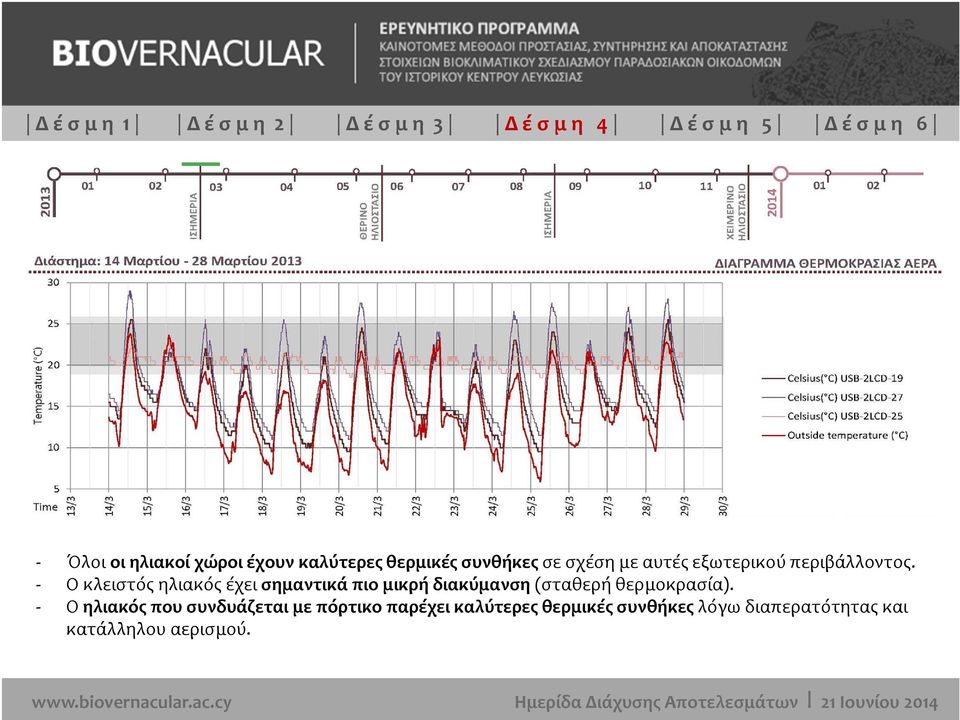

14 Όλοι οι ηλιακοί χώροι έχουν καλύτερες θερμικές συνθήκες σε σχέση με αυτές εξωτερικού περιβάλλοντος. Ο κλειστός ηλιακός έχει σημαντικά πιο μικρή διακύμανση (σταθερή θερμοκρασία). Ο ηλιακός που συνδυάζεται με πόρτικο παρέχει καλύτερες θερμικές συνθήκες λόγω διαπερατότητας και κατάλληλου αερισμού.

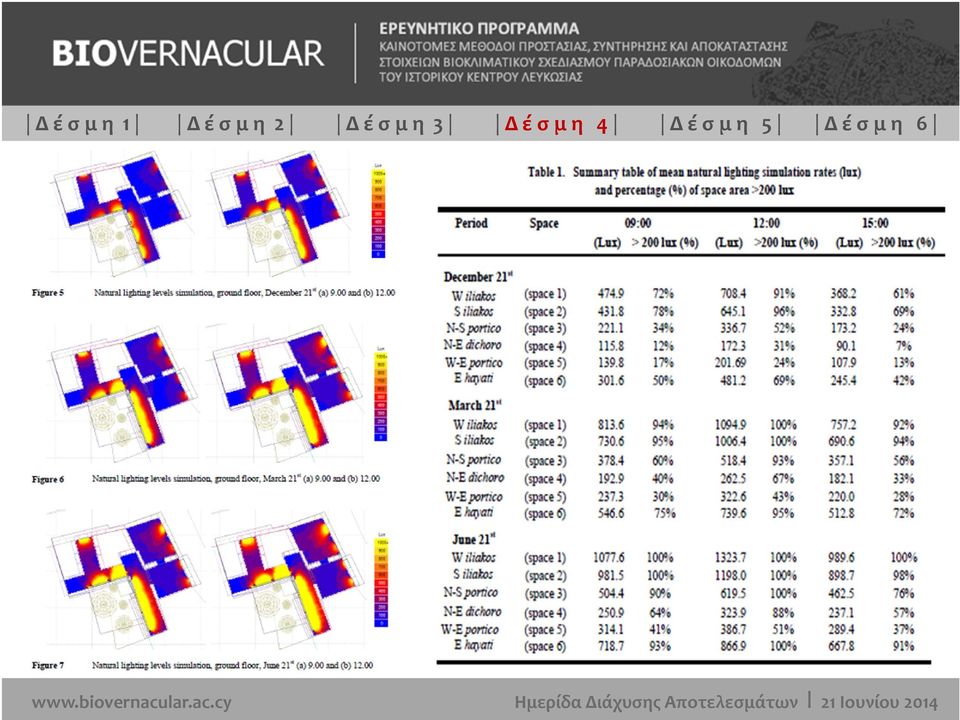

15 Μετρήσεις φυσικού φωτισμού σε χαρακτηριστικές ημερομηνίες ως προς τη θέση του ήλιου Θερινό ηλιοστάσιο: 21 Ιουνίου Ισημερία: 21 Σεπτεμβρίου 21 Μαρτίου Χειμερινό ηλιοστάσιο: 21 Δεκεμβρίου Ώρα μετρήσεων: 9.00, 12.00, Θερινό Ηλιοστάσιο 21 Ιουνίου 9.00 Θερινό Ηλιοστάσιο 21 Ιουνίου 12.00

16

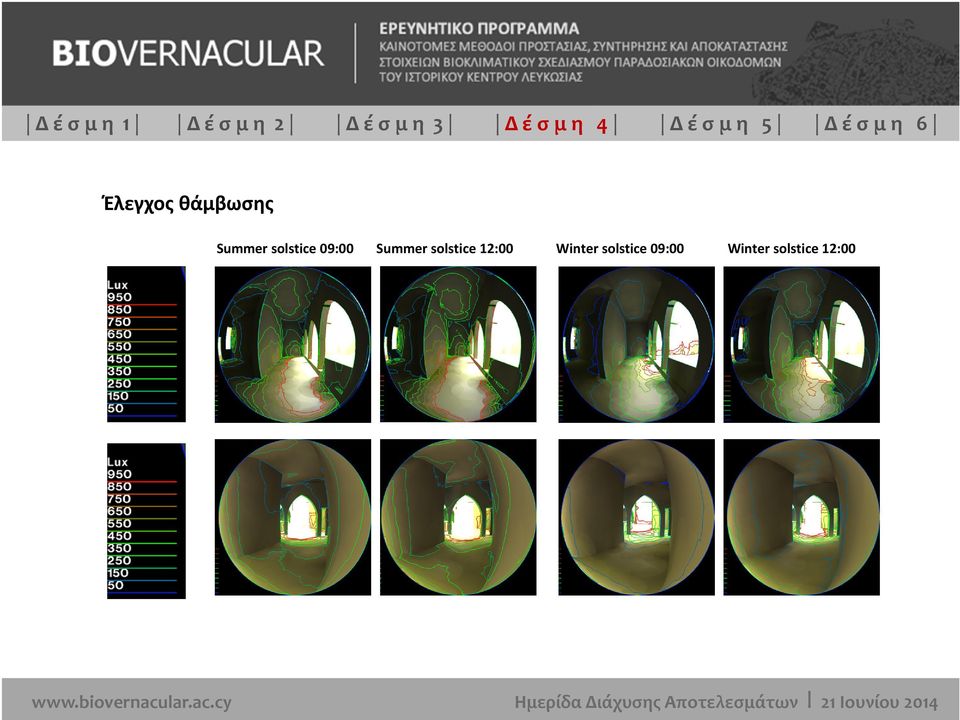

17 Δ έ σ μ η 1 Δ έ σ μ η 2 Δ έ σ μ η 3 Δ έ σ μ η 4 Δ έ σ μ η 5 Δ έ σ μ η 6 Έλεγχος θάμβωσης Summer solstice 09:00 Summer solstice 12:00 Winter solstice 09:00 Winter solstice 12:00 Ημερίδα Διάχυσης Αποτελεσμάτων Ι 21 Ιουνίου 2014

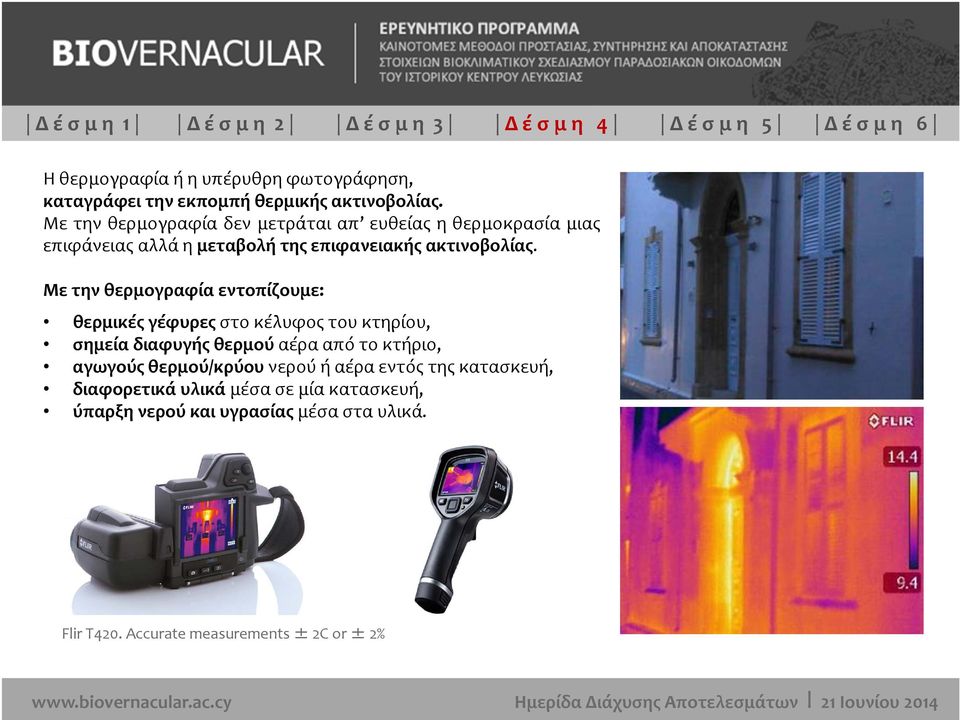

18 Η θερμογραφία ή η υπέρυθρη φωτογράφηση, καταγράφει την εκπομπή θερμικής ακτινοβολίας. Με την θερμογραφία δεν μετράται απ ευθείας η θερμοκρασία μιας επιφάνειας αλλά η μεταβολή της επιφανειακής ακτινοβολίας. Με την θερμογραφία εντοπίζουμε: θερμικές γέφυρες στο κέλυφος του κτηρίου, σημεία διαφυγής θερμού αέρα από το κτήριο, αγωγούς θερμού/κρύου νερού ή αέρα εντός της κατασκευή, διαφορετικά υλικά μέσα σε μία κατασκευή, ύπαρξη νερού και υγρασίας μέσα στα υλικά. Flir T420. Accurate measurements ± 2C or ± 2%

19 Ιδανικές συνθήκες μέτρησης για εντοπισμό θερμικών απωλειών : Όσο το δυνατό μεγαλύτερες διαφορές θερμοκρασιών ανάμεσα στο εσωτερικό της κατασκευής και το περιβάλλον. Ο ιδανικότερος χρόνος μέτρησης είναι το χειμώνα ημέρα με ελάχιστη ή κατά προτίμηση καθόλου ηλιοφάνεια. Να επικρατούν ασθενείς άνεμοι. Η προς μέτρηση επιφάνεια πρέπει να είναι κατά το δυνατόν κάθετη προς τον άξονα της μέτρησης.

20 Υπολογιστική διερεύνηση κατασκευαστικών αναβαθμίσεων για συμμόρφωση του κελύφους με τις ελάχιστες απαιτήσεις ενεργειακής απόδοσης. U (W/m 2 C) Β41. Συντελεστής θερμοπερατότητας για κατακόρυφα δομικά στοιχεία (τοιχοποιία) Υπάρχουσα κατάσταση C2: επιχρίσματα C4: θερμομόνωση τοιχοποιίας κανονισμός θερμομόνωσης

21 U (W/m 2 C) Β41. Συντελεστής θερμοπερατότητας για οριζόντια δομικά στοιχεία (στέγες) Υπάρχουσα κατάσταση C3: θερμομόνωση οροφής κανονισμός θερμομόνωσης 0.000

22 Δ έ σ μ η 1 Δ έ σ μ η 2 Δ έ σ μ η 3 Δ έ σ μ η 4 Δ έ σ μ η 5 Δ έ σ μ η 6 BIOVERNACULAR INNOVATIVE METHODS FOR PROTECTION AND CONSERVATION OF SUSTAINABLE DESIGN ELEMENTS OF VERNACULAR ARCHITECTURE IN THE HISTORIC CENTRE OF NICOSIA This research was co funded by the European Regional Development Fund and the Republic of Cyprus through the Research Promotion Foundation (Project Technological Development and Innovation Δέσμη , ΑΝΘΡΩΠΙΣΤΙΚΕΣ/ΑΝΘΡΩ/0609/ΒΙΕ)
