1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Εφαρμογές πληροφορικής σε θέματα πολιτικού μηχανικού Ενότητα 4: Εφαρμογές λογιστικών φύλλων στη Στατική: Γεωμετρικά μεγέθη πολυγωνικά Αναστάσιος Σέξτος

2 Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό υλικό, όπως εικόνες, που υπόκειται σε άλλου τύπου άδειας χρήσης, η άδεια χρήσης αναφέρεται ρητώς. 2

3 Χρηματοδότηση Το παρόν εκπαιδευτικό υλικό έχει αναπτυχθεί στα πλαίσια του εκπαιδευτικού έργου του διδάσκοντα. Το έργο «Ανοικτά Ακαδημαϊκά Μαθήματα στο» έχει χρηματοδοτήσει μόνο τη αναδιαμόρφωση του εκπαιδευτικού υλικού. Το έργο υλοποιείται στο πλαίσιο του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» και συγχρηματοδοτείται από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο) και από εθνικούς πόρους. 3

4 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Εφαρμογές λογιστικών φύλλων στη Στατική: Γεωμετρικά μεγέθη πολυγωνικά

5 Για τον υπολογισμό της έντασης των δομικών στοιχείων είναι απαραίτητος ο υπολογισμός των γεωμετρικών μεγεθών των διατομών Α, Ι xx = f(διατομής, x,y) 5

6 Ν σ -σ (θλίψη) σ = Ν/Α σ +σ (εφελκυσμός) σ = Μy / I xx 6

7 Απαίτηση υπολογισμού γεωμετρικών μεγεθών Ο υπολογισμός για συνήθεις διατομές πραγματοποιείται: - με χρήση πινάκων - με χρήση τύπων - συχνά εγγενώς από τα στατικά προγράμματα 7

8 8

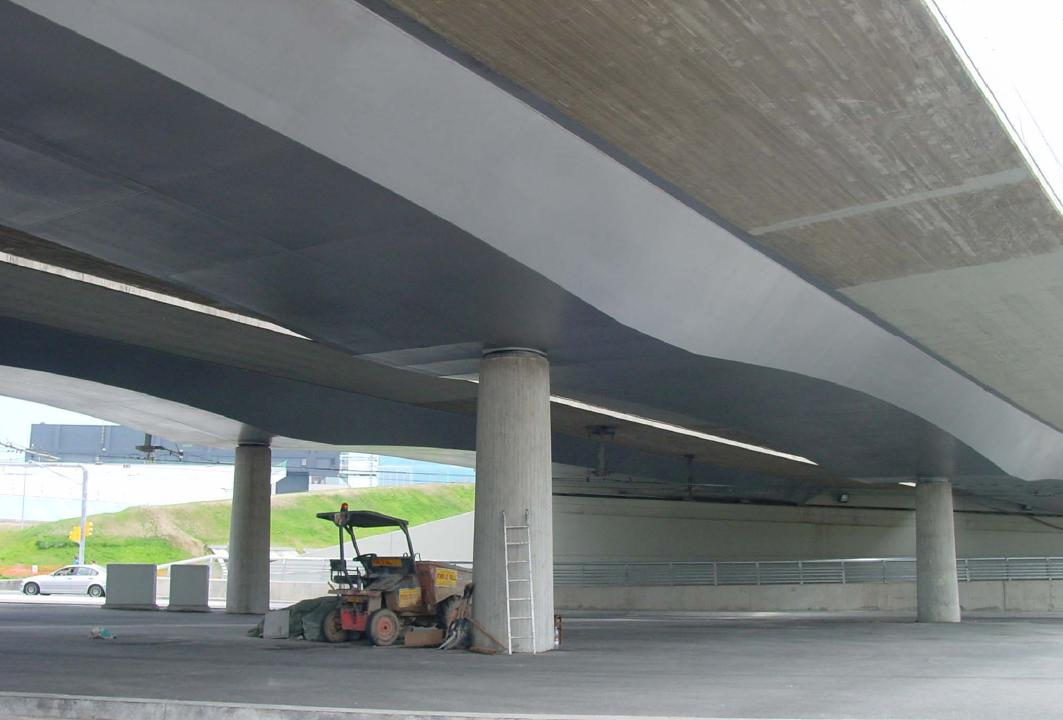

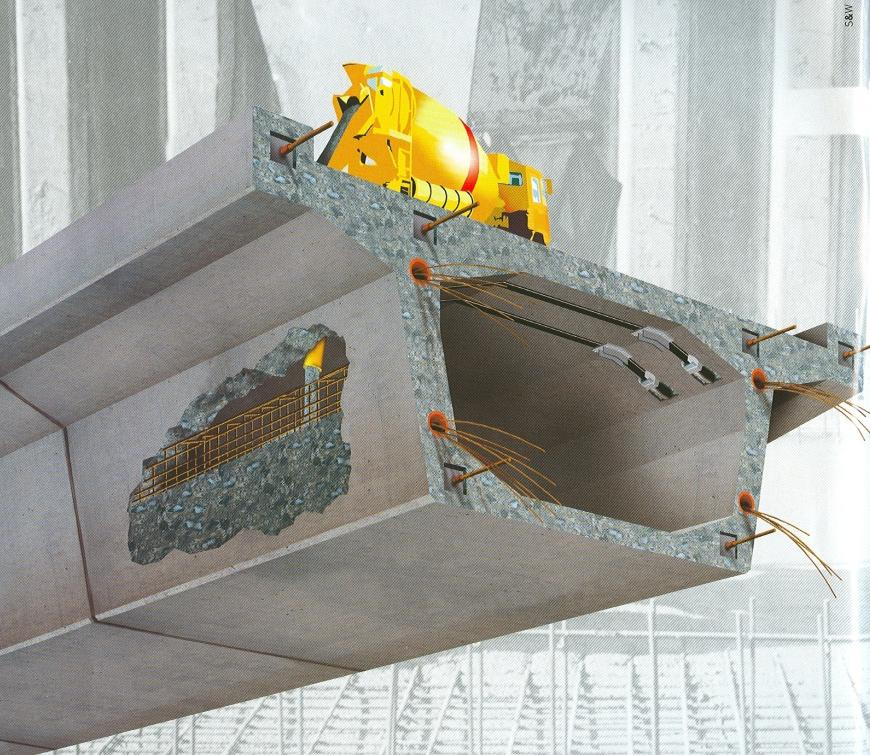

9 Σε περιπτώσεις πολύπλοκων διατομών (π.χ. Κυψελοειδείς διατομές γεφυρών) ο υπολογισμός των γεωμετρικών μεγεθών δεν μπορεί να πραγματοποιηθεί μέσω πινάκων ή τύπων αλλά ούτε και στη μεγάλη πλειοψηφία τους εγγενώς από τα στατικά προγράμματα Πηγή: Γέφυρα Κρυσταλλοπηγής 9

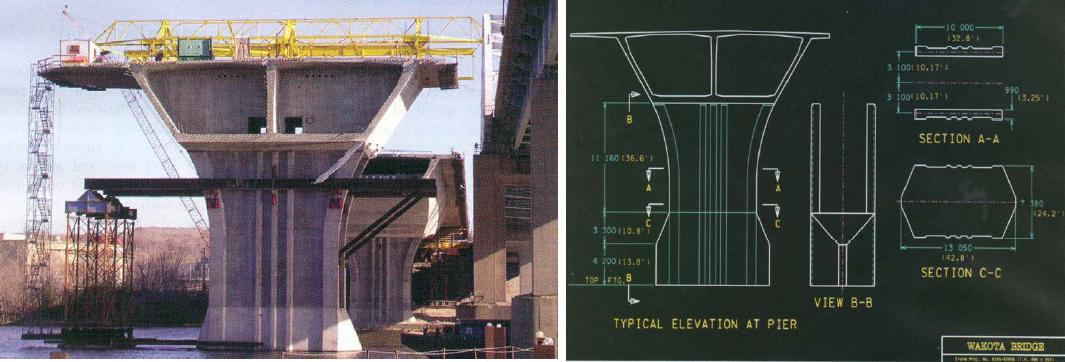

10 Σε περιπτώσεις πολύπλοκων διατομών (π.χ. Κυψελοειδείς διατομές γεφυρών) ο υπολογισμός των γεωμετρικών μεγεθών δεν μπορεί να πραγματοποιηθεί μέσω πινάκων ή τύπων αλλά ούτε και στη μεγάλη πλειοψηφία τους εγγενώς από τα στατικά προγράμματα Πηγή: 10

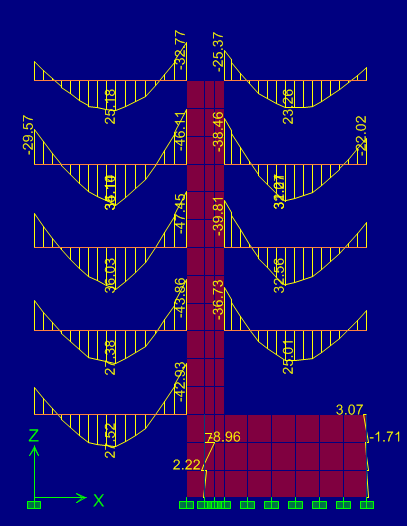

11 11

12 12

13 Πηγή: 13

14 14

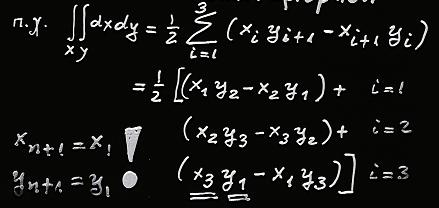

15 Απαιτείται επαναληπτική διαδικασία Do i=1,n (ΓΜ (νέα τιμή) = ΓΜ (παλαιά τιμή) + x i y i+1 Με τη χρήση του excel η διαδικασία αυτή πραγματοποιείται μέσω πινάκων Απαιτείται σωστή αρίθμηση της διατομής Ροπές Αδράνειας 15

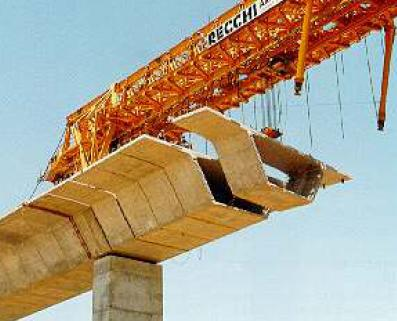

16 Εμβαδό Στατικές Ροπές Ροπές Αδράνειας 16 Πηγή: ublications/publicroads/95s ummer/p95su28.cfm 16

17 Αρίθμηση Κόμβων Εξωτερική αρίθμηση (ανάστροφα της φοράς των δεικτών του ρολογιού) Νοητή τομή Εσωτερική αρίθμηση (σύμφωνα με τη φορά των δεικτών του ρολογιού) Διπλή αρίθμηση

18 Αρίθμηση Κόμβων Διατομή συμπαγής 3 y 1 x + 2 Διατομή με άνοιγμα (κοίλη) y x Νοητή τομή Διπλή αρίθμηση 1 18

19 Παράδειγμα Γεωμετρικά μεγέθη πολυγωνικά 3 y 1 x

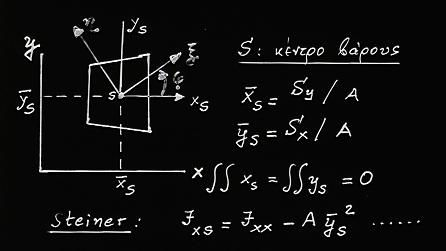

20 Κύριοι άξονες αδράνειας 20

21 Κύριοι άξονες αδράνειας 21

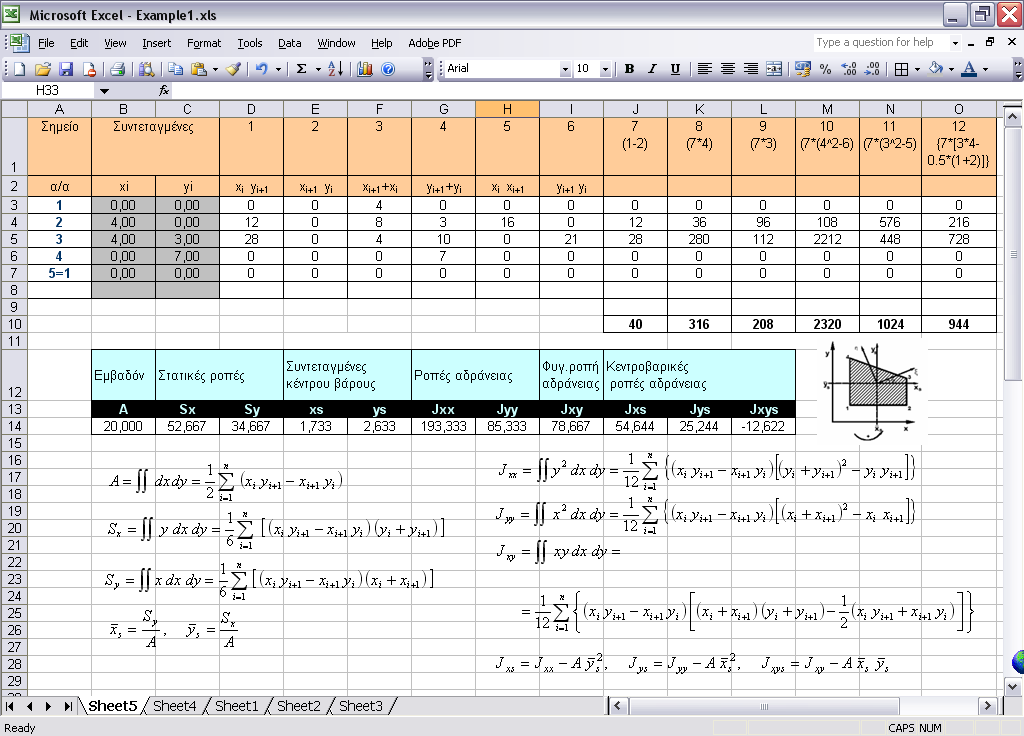

22 Παράδειγμα: Υπολογισμός με το excel 22

23 Παράδειγμα: Υπολογισμός με το excel 23
