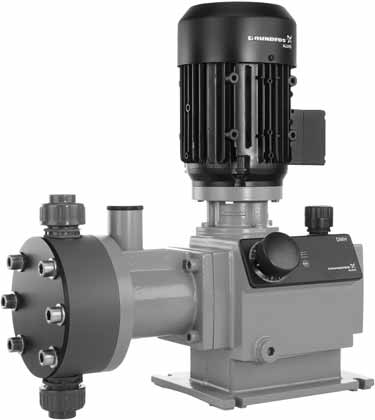

1 Ο ΗΓΙΕΣ GRUNDFOS DMH 25x, DMH 28x, DMX 226 Αντλίες εγκεκριμένες κατά ATEX Συμπλήρωμα στις οδηγίες εγκατάστασης και λειτουργίας

2 ήλωση συμμόρφωσης ήλωση συμμόρφωσης GB: EC declaration of conformity We, Grundfos, declare under our sole responsibility that the products DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, to which this declaration relates, are in conformity with these Council directives on the approximation of the laws of the EC member states: Standards used: EN :1997, EN :2001, Machinery Directive (2006/42/EC). Standards used: EN 809:1998+A1:2009, Additionally for the pump as a unit with motor: Low Voltage Directive (2006/95/EC). Standard used: EN :2001 (second edition). EMC Directive (2004/108/EC).* * Only for products with control variant AT. This EC declaration of conformity is only valid when published as part of the Grundfos installation and operating instructions. DE: EG-Konformitätserklärung Wir, Grundfos, erklären in alleiniger Verantwortung, dass die Produkte DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, auf die sich diese Erklärung bezieht, mit den folgenden Richtlinien des Rates zur Angleichung der Rechtsvorschriften der EU-Mitgliedsstaaten übereinstimmen: Normen, die verwendet wurden: EN :1997, EN :2001, Maschinenrichtlinie (2006/42/EG). Normen, die verwendet wurden: EN 809:1998+A1:2009, Zusätzlich für die Pumpe als Gerät mit Motor: Niederspannungsrichtlinie (2006/95/EG). Norm, die verwendet wurde: EN :2001 (zweite Ausgabe). EMV-Richtlinie (2004/108/EG).* * Nur für Produkte mit Steuerungsvariante AT. Diese EG-Konformitätserklärung gilt nur, wenn sie in Verbindung mit der Grundfos Montage- und Betriebsanleitung veröffentlicht wird. ES: Declaración CE de conformidad Nosotros, Grundfos, declaramos bajo nuestra entera responsabilidad que los productos DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, a los cuales se refiere esta declaración, están conformes con las Directivas del Consejo en la aproximación de las leyes de las Estados Miembros del EM: Normas aplicadas: EN :1997, EN :2001, Directiva de Maquinaria (2006/42/CE). Normas aplicadas: EN 809:1998+A1:2009, Adicionalmente para la bomba como una unidad con motor: Directiva de Baja Tensión (2006/95/CE). Norma aplicada: EN :2001 (segunda edición). Directiva EMC (2004/108/CE).* * Solo para productos con variante de control AT. CZ: ES prohlášení o shodě My firma Grundfos prohlašujeme na svou plnou odpovědnost, že výrobky DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, na něž se toto prohlášení vztahuje, jsou v souladu s ustanoveními směrnice Rady pro sblížení právních předpisů členských států Evropského společenství v oblastech: Použité normy: EN :1997, EN :2001, Směrnice pro strojní zařízení (2006/42/ES). Použité normy: EN 809:1998+A1:2009, Navíc pro čerpadla jako jednotky s motorem: Směrnice pro nízkonapět ové aplikace (2006/95/ES). Použitá norma: EN :2001 (druhé vydání). Směrnice pro elektromagnetickou kompatibilitu (EMC) (2004/108/ES).* * Pouze pro výrobky s variantou řízení AT. Toto ES prohlášení o shodě je platné pouze tehdy, pokud je zveřejněno jako součást instalačních a provozních návodů Grundfos. GR: ήλωση συμμόρφωσης EC Εμείς, η Grundfos, δηλώνουμε με αποκλειστικά δική μας ευθύνη ότι τα προϊόντα DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 στα οποία αναφέρεται η παρούσα δήλωση, συμμορφώνονται με τις εξής Οδηγίες του Συμβουλίου περί προσέγγισης των νομοθεσιών των κρατών μελών της ΕΕ: Πρότυπα που χρησιμοποιήθηκαν: EN :1997, EN :2001, Οδηγία για μηχανήματα (2006/42/EC). Πρότυπα που χρησιμοποιήθηκαν: EN 809:1998+A1:2009, Επιπρόσθετα για την αντλία ως μονάδα με κινητήρα: Οδηγία χαμηλής τάσης (2006/95/EC). Πρότυπο που χρησιμοποιήθηκε: EN :2001 (δεύτερη έκδοση). Οδηγία Ηλεκτρομαγνητικής Συμβατότητας (EMC) (2004/108/EC).* * Μόνο για προϊόντα με τύπο ελέγχου AT. Αυτή η δήλωση συμμόρφωσης EC ισχύει μόνον όταν συνοδεύει τις οδηγίες εγκατάστασης και λειτουργίας της Grundfos. FR: Déclaration de conformité CE Nous, Grundfos, déclarons sous notre seule responsabilité, que les produits DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, auxquels se réfère cette déclaration, sont conformes aux Directives du Conseil concernant le rapprochement des législations des Etats membres CE relatives aux normes énoncées ci-dessous : Normes utilisées : EN :1997, EN :2001, Directive Machines (2006/42/CE). Normes utilisées : EN 809:1998+A1:2009, Également pour la pompe comme unité avec moteur : Directive Basse Tension (2006/95/CE). Norme utilisée : EN :2001 (deuxième édition). Directive Compatibilité Electromagnétique CEM (2004/108/CE).* * Uniquement pour produits avec variante de commande AT. Esta declaración CE de conformidad sólo es válida cuando se publique como parte de las instrucciones de instalación y funcionamiento de Grundfos. Cette déclaration de conformité CE est uniquement valide lors de sa publication dans la notice d'installation et de fonctionnement Grundfos. 2

3 HR: EZ izjava o usklađenosti Mi, Grundfos, izjavljujemo pod vlastitom odgovornošću da je proizvod DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, na koji se ova izjava odnosi, u skladu s direktivama ovog Vijeća o usklađivanju zakona država članica EU: Korištene norme: EN :1997, EN :2001, Direktiva za strojeve (2006/42/EZ). Korištene norme: EN 809:1998+A1:2009, Dodatno za crpku kao jedinicu s motorom: Direktiva za niski napon (2006/95/EZ). Korištena norma: EN :2001 (drugo izdanje). Direktiva za elektromagnetsku kompatibilnost (2004/108/EZ).* * Samo za proizvode s vrstom upravljanja AT. Ova EZ izjava o suklađnosti važeća je jedino kada je izdana kao dio Grundfos montažnih i pogonskih uputa. HU: EK megfelelőségi nyilatkozat Mi, a Grundfos, egyedüli felelősséggel kijelentjük, hogy a DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 termékek, amelyekre jelen nyilatkozik vonatkozik, megfelelnek az Európai Unió tagállamainak jogi irányelveit összehangoló tanács alábbi előírásainak: Alkalmazott szabványok: EN :1997, EN :2001, Gépek (2006/42/EK). Alkalmazott szabványok: EN 809:1998+A1:2009, Kiegészítés, szivattyút és motort egy egységnek tekintve: Kisfeszültségű Direktíva (2006/95/EK). Alkalmazott szabvány: EN :2001 (második kiadás). EMC Direktíva (2004/108/EK).* * Csak AT vezérlési változat esetén. Ez az EK megfelelőségi nyilatkozat kizárólag akkor érvényes, ha Grundfos telepítési és üzemeltetési utasítás részeként kerül kiadásra. PL: Deklaracja zgodności WE My, Grundfos, oświadczamy z pełną odpowiedzialnością, że nasze wyroby DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, których deklaracja niniejsza dotyczy, są zgodne z następującymi wytycznymi Rady d/s ujednolicenia przepisów prawnych krajów członkowskich WE: Zastosowane normy: EN :1997, EN :2001, Dyrektywa Maszynowa (2006/42/WE). Zastosowane normy: EN 809:1998+A1:2009, Dodatkowo dla pompy jako zespołu z silnikiem: Dyrektywa Niskonapięciowa (LVD) (2006/95/WE). Zastosowana norma: EN :2001 (drugie wydanie). Dyrektywa EMC (2004/108/WE).* * Tylko dla produktów w wersji sterowania AT. Deklaracja zgodności WE jest ważna tylko i wyłącznie wtedy kiedy jest opublikowana przez firmę Grundfos i umieszczona w instrukcji montażu i eksploatacji. RU: Декларация о соответствии ЕС Мы, компания Grundfos, со всей ответственностью заявляем, что изделия DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, к которым относится настоящая декларация, соответствуют следующим Директивам Совета Евросоюза об унификации законодательных предписаний стран-членов ЕС: Применявшиеся стандарты: EN :1997, EN :2001, Механические устройства (2006/42/ЕС). Применявшиеся стандарты: EN 809:1998+A1:2009, Дополнительно для насоса в качестве устройства с двигателем: Низковольтное оборудование (2006/95/EC). Применявшийся стандарт: EN :2001 (второе издание). Электромагнитная совместимость (2004/108/EC).* * Только для насосов с блоком управления AT. Данная декларация о соответствии ЕС имеет силу только в случае публикации в составе инструкции по монтажу и эксплуатации на продукцию производства компании Grundfos. IT: Dichiarazione di conformità CE Grundfos dichiara sotto la sua esclusiva responsabilità che i prodotti DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, ai quali si riferisce questa dichiarazione, sono conformi alle seguenti direttive del Consiglio riguardanti il riavvicinamento delle legislazioni degli Stati membri CE: Norme applicate: EN :1997, EN :2001, Direttiva Macchine (2006/42/CE). Norme applicate: EN 809:1998+A1:2009, In aggiunta, per la pompa come unità con motore: Direttiva Bassa Tensione (2006/95/CE). Norma applicata: EN :2001 (seconda edizione). Direttiva EMC (2004/108/CE).* * Solo per prodotti con varianti di controllo AT. Questa dichiarazione di conformità CE è valida solo quando pubblicata come parte delle istruzioni di installazione e funzionamento Grundfos. NL: EC overeenkomstigheidsverklaring Wij, Grundfos, verklaren geheel onder eigen verantwoordelijkheid dat de producten DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 waarop deze verklaring betrekking heeft, in overeenstemming zijn met de Richtlijnen van de Raad in zake de onderlinge aanpassing van de wetgeving van de EG Lidstaten betreffende: Gebruikte normen: EN :1997, EN :2001, Machine Richtlijn (2006/42/EC). Gebruikte normen: EN 809:1998+A1:2009, Aanvullend voor de pomp als een eenheid met motor: Laagspannings Richtlijn (2006/95/EC). Gebruikte norm: EN :2001 (tweede editie). EMC Richtlijn (2004/108/EC).* * Enkel voor producten met besturingsvariant AT. Deze EC overeenkomstigheidsverklaring is alleen geldig wanneer deze gepubliceerd is als onderdeel van de Grundfos installatie- en bedieningsinstructies. PT: Declaração de conformidade CE A Grundfos declara sob sua única responsabilidade que os produtos DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, aos quais diz respeito esta declaração, estão em conformidade com as seguintes Directivas do Conselho sobre a aproximação das legislações dos Estados Membros da CE: Normas utilizadas: EN :1997, EN :2001, Directiva Máquinas (2006/42/CE). Normas utilizadas: EN 809:1998+A1:2009, Adicionalmente para a bomba como uma unidade com o motor: Directiva Baixa Tensão (2006/95/CE). Norma utilizada: EN :2001 (segunda edição). Directiva EMC (compatibilidade electromagnética) (2004/108/CE).* * Apenas para produtos com sistema de controlo AT. Esta declaração de conformidade CE é apenas válida quando publicada como parte das instruções de instalação e funcionamento Grundfos. SI: ES izjava o skladnosti V Grundfosu s polno odgovornostjo izjavljamo, da so naši izdelki DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, na katere se ta izjava nanaša, v skladu z naslednjimi direktivami Sveta o približevanju zakonodaje za izenačevanje pravnih predpisov držav članic ES: Uporabljeni normi: EN :1997, EN :2001, Direktiva o strojih (2006/42/ES). Uporabljeni normi: EN 809:1998+A1:2009, Dodatno za črpalko kot enoto z motorjem: Direktiva o nizki napetosti (2006/95/ES). Uporabljena norma: EN :2001 (druga izdaja). Direktiva o elektromagnetni združljivosti (EMC) (2004/108/ES).* * Samo za izdelke z kontrolno različico AT. ES izjava o skladnosti velja samo kadar je izdana kot del Grundfos instalacije in navodil delovanja. ήλωση συμμόρφωσης 3

4 ήλωση συμμόρφωσης SE: EG-försäkran om överensstämmelse Vi, Grundfos, försäkrar under ansvar att produkterna DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2, som omfattas av denna försäkran, är i överensstämmelse med rådets direktiv om inbördes närmande till EU-medlemsstaternas lagstiftning, avseende: Tillämpade standarder: EN :1997, EN :2001, Maskindirektivet (2006/42/EG). Tillämpade standarder: EN 809:1998+A1:2009, Dessutom för pumpen såsom en enhet med motor: Lågspänningsdirektivet (2006/95/EG). Tillämpad standard: EN :2001 (andra upplagan). EMC-direktivet (2004/108/EG).* * Endast för produkter med styrenhetsvariant AT. Denna EG-försäkran om överensstämmelse är endast giltig när den publiceras som en del av Grundfos monterings- och driftsinstruktion. CN: EC DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 ATEX 94/9/EC (ATEX 100). EN :1997, EN :2001, EN :2003 EN 809:1998+A1:2009, EN ISO A1:2009 对于带电机的泵总成设备的附加标准 : 低电压指令 (2006/95/EC) 所用标准 : EN :2001 ( 第 2 版 ) 电磁兼容性指令 (2004/108/EC) * * 仅对控制选项为 AT 的型号有效 TR: EC uygunluk bildirgesi Grundfos olarak bu beyannameye konu olan DMH 25x...E1/E2, DMH 28x...E1/E2, DMX E1/E2 ürünlerinin, AB Üyesi Ülkelerin kanunlarını birbirine yaklaştırma üzerine Konsey Direktifleriyle uyumlu olduğunun yalnızca bizim sorumluluğumuz altında olduğunu beyan ederiz: Kullanılan standartlar: EN :1997, EN :2001, Makineler Yönetmeliği (2006/42/EC). Kullanılan standartlar: EN 809:1998+A1:2009, Ayrıca, motorlu bir ünite olarak pompa için: Düşük Voltaj Yönetmeliği (2006/95/EC). Kullanılan standart: EN :2001 (ikinci baskı). EMC Diretifi (2004/108/EC).* * Sadece AT kontrol değişkenli ürünler için. İşbu EC uygunluk bildirgesi, yalnızca Grundfos kurulum ve çalıştırma talimatlarının bir parçası olarak basıldığı takdirde geçerlilik kazanmaktadır. EC-type examination certificate number: IBExU06ATEXB012 X Notified body number: 0637 (IBExU Institut für Sicherheitstechnik GmbH) Pfinztal, 15th May, 2012 Ulrich Stemick Technical Director Grundfos Water Treatment GmbH Reetzstr. 85, D Pfinztal, Germany Person authorised to compile technical file and empowered to sign the EC declaration of conformity 本 EC 合格性声明仅在作为格兰富安装与操作指导手册的一部分时有效 4

5 Ελληνικά (GR) Οδηγίες εγκατάστασης και λειτουργίας Μετάφραση της πρωτότυπης Αγγλικής έκδοσης. ΠΕΡΙΕΧΟΜΕΝΑ 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο Σελίδα 1. Σύμβολα που χρησιμοποιούνται στο παρόν έντυπο 5 2. Λειτουργία αντλιών σε δυνητικά εκρηκτικές ατμόσφαιρες 5 3. Σχεδιασμοί συσκευής Ταυτοποίηση ιαμόρφωση αντλίας 5 4. Συνθήκες λειτουργίας Περιβαλλοντικές συνθήκες οσομετρικό μέσο 7 5. Εγκατάσταση Γείωση Βαλβίδα υπερχείλισης Γραμμή αναρρόφησης οσομέτρηση καύσιμων μέσων 8 6. Θέση σε λειτουργία 8 7. ΤΛειτουργία Οδηγίες ασφαλείας Για τη λειτουργία της αντιεκρηκτικής αντλίας 8 8. Συντήρηση Καθαρισμός Λίπανση Παρελκόμενα / περιφερειακός εξοπλισμός Εργαλεία και εργασία συντήρησης 9 9. ήλωση συμμόρφωσης / πιστοποιητικά 9 Σημείωση Πριν την εγκατάσταση, διαβάστε τις παρούσες οδηγίες εγκατάστασης και λειτουργίας. Λειτουργία και εγκατάσταση πρέπει να συμφωνούν με τους τοπικούς κανονισμούς και τους παραδεκτούς κανόνες καλής χρήσης. Εκτός από αυτές τις οδηγίες, δώστε προσοχή στις γενικές οδηγίες εγκατάστασης και λειτουργίας που διατίθενται μαζί με την αντλία. Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να καταλήξει σε τραυματισμό. Η μη συμμόρφωση με αυτές τις οδηγίες ασφαλείας μπορεί να προκαλέσει δυσλειτουργία ή βλάβη του προϊόντος. Σημειώσεις ή οδηγίες που καθιστούν τη δουλειά ευκολότερη και εξασφαλίζουν ασφαλή λειτουργία. 2. Λειτουργία αντλιών σε δυνητικά εκρηκτικές ατμόσφαιρες Αυτό το εγχειρίδιο περιγράφει πρόσθετες συνθήκες ή ειδικά ζητήματα που επηρεάζουν τη λειτουργία των αντλιών σε δυνητικά εκρηκτικές ατμόσφαιρες. 3. Σχεδιασμοί συσκευής 3.1 Ταυτοποίηση Σχ. 1 Ο κινητήρας και τα παρελκόμενα για τις αντλίες, π.χ. η παρακολούθηση βάσει μετρολογίας, πρέπει κατ' ελάχιστον να πληρούν τις απαιτήσεις της Οδηγίας 94/9/EC όπως αυτή ισχύει για αντλίες. Η αρχική διαμόρφωση της αντλίας δεν πρέπει να τροποποιηθεί. Παράδειγμα ενδεικτικής πινακίδας κατά ATEX Θέση Περιγραφή 1 Χαρακτηρισμός τύπου 2 Μοντέλο 3 Μέγιστη παροχή [λίτρα/ώρα] 6 Αριθμός προϊόντος 8 Κωδικός έτους και εβδομάδας 10 Μέγιστη πίεση [bar] 11 Αριθμός σειράς 12 Χαρακτηρισμός κατά ATEX 13 Κατασκευαστής 3.2 ιαμόρφωση αντλίας Η Grundfos παράγει αντλίες σύμφωνα με την Οδηγία 94/9/EC. Αυτές οι αντλίες αντιστοιχούν στις προδιαγραφές που παρουσιάζονται στον πίνακα παρακάτω. Επιτρεπόμενη διαμόρφωση αντλίας Χαρακτηριστικό Εμπρόσθια πλάκα Ηλεκτρονικά όργανα Ανίχνευση διαρροής διαφράγματος Οι αντλίες DMH που πληρούν τις απαιτήσεις της Οδηγίας 94/9/EC μπορούν προαιρετικά να εξοπλιστούν με εγκεκριμένη ανίχνευση διαρροής διαφράγματος με μανόμετρο Ex i που πληροί τις απαιτήσεις της Οδηγίας 94/9/EC. Αντλίες, οι οποίες δεν διαμορφώνονται σύμφωνα με τον πίνακα, δεν μπορούν να χρησιμοποιηθούν σε δυνητικά εκρηκτικές ατμόσφαιρες. Περιγραφή Μεταλλική Χωρίς ηλεκτρονικά Αντλίες με άλλους τύπους ανίχνευσης διαρροής διαφράγματος δεν μπορούν να χρησιμοποιηθούν σε δυνητικά εκρηκτικές ατμόσφαιρες. TM Ελληνικά (GR) Αυτό το εγχειρίδιο ισχύει μόνο σε συνδυασμό με τις οδηγίες εγκατάστασης και λειτουργίας για την αντλία. Θα πρέπει να χρησιμοποιηθούν και τα δύο έγγραφα. Η εγκατάσταση, η συντήρηση και οι επισκευές πρέπει να διενεργούνται μόνο από κατάλληλα εκπαιδευμένο και εξουσιοδοτημένο προσωπικό. 5

6 Ελληνικά (GR) οσομετρική κεφαλή και βαλβίδες Η Grundfos παρέχει αντλίες που πληρούν τις απαιτήσεις της Οδηγίας 94/9/EC με κατάλληλα εγκεκριμένους συνδυασμούς δοσομετρικής κεφαλής/βαλβίδας που πληρούν τις απαιτήσεις της Οδηγίας 94/9/EC. Αντλίες με άλλους τύπους συνδυασμού δοσομετρικής κεφαλής/βαλβίδας δεν μπορούν να χρησιμοποιηθούν σε δυνητικά εκρηκτικές ατμόσφαιρες. Βαλβίδες από ανοξείδωτο ατσάλι δεν πρέπει να συνδυάζονται με μη μεταλλικές δοσομετρικές κεφαλές. Το μέγεθος της δοσομετρικής κεφαλής (ανάλογα με τον τύπο της αντλίας) και το υλικό της δοσομετρικής κεφαλής καθορίζουν την καταλληλότητα της αντλίας για λειτουργία σε δυνητικά εκρηκτικές ατμόσφαιρες που προκαλούνται από μέσα της κατηγορίας IIB ή IIC: Υλικό δοσομετρικής κεφαλής DMH DMH 257 Τύποι αντλίας DMH 28x DMX 226 Μεγέθη κεφαλής 1-3 DMX 226 Μέγεθος κεφαλής Κινητήρας Οι αντλίες της Grundfos που συμμορφώνονται με την Οδηγία 94/9/EC παρέχονται με κινητήρες οι οποίοι συμμορφώνονται με την Οδηγία 94/9/EC και έχουν δοκιμαστεί και σημανθεί ανάλογα. Εναλλακτικά, μονάδες αντλίας μπορούν να παρασχεθούν μεμονωμένα, και σε αυτή την περίπτωση, ο χρήστης πρέπει να τοποθετήσει κινητήρα ο οποίος συμμορφώνεται με την Οδηγία 94/9/EC. Αντλίες με άλλους τύπους κινητήρα δεν μπορούν να χρησιμοποιηθούν σε δυνητικά εκρηκτικές ατμόσφαιρες Χαρακτηρισμός αντλίας Οι πληροφορίες που πληρούν τις απαιτήσεις της Οδηγίας 94/9/EC που αναγράφονται πάνω στην αντλία ως μη ηλεκτρική συσκευή εξαρτώνται από τη διαμόρφωση αντλίας/κινητήρα που θα επιλεχθεί. Οι αντλίες με κινητήρα επισημαίνονται σύμφωνα με την Οδηγία 94/9/EC. Ωστόσο, εάν η αντλία παρέχεται χωρίς κινητήρα, η σήμανση ισχύει μόνο για τη μονάδα αντλίας. Ενδεικτική πινακίδα της μονάδας αντλίας μόνο (αντλία που παρέχεται χωρίς κινητήρα) PVC IIC IIB IIC IIC IIB Ανοξείδωτος χάλυβας, IIC IIC IIC IIC IIC DIN Ανοξείδωτος χάλυβας, IIC IIC IIC - - DIN PP IIC IIB IIC IIC IIB PVDF IIC IIB IIC IIC IIB Ενδεικτική πινακίδα αντλίας με κινητήρα Ενδεικτική πινακίδα της μονάδας αντλίας Κατάλληλη για την κατηγορία 2, ομάδα έκρηξης / κλάση θερμοκρασίας II 2GD c IIB T130 C IIB / 130 C II 2GD c IIC T130 C IIC / 130 C Ενδεικτική πινακίδα κινητήρα Ενδεικτική πινακίδα αντλίας Κατάλληλη για την κατηγορία 2, ομάδα έκρηξης / κλάση θερμοκρασίας II 2G Ex e II T3 II 2G IIB T3 IIB / T3 II 2G Ex e II T3 II 2G IIC T3 IIC / T3 II 2GD Ex die IIC T4 II 2GD IIB T4 IIB / T4 II 2GD Ex die IIC T4 II 2GD IIC T4 IIC / T4 Περισσότερες πληροφορίες σχετικά με τη χρήση της αντλίας μπορείτε να βρείτε στην ενότητα 4. Συνθήκες λειτουργίας. 6

7 4. Συνθήκες λειτουργίας 5. Εγκατάσταση 4.1 Περιβαλλοντικές συνθήκες Οι αντλίες με τις κατάλληλες ενδεικτικές πινακίδες είναι κατάλληλες για λειτουργία στις Ζώνες IIB ή IIC δυνητικά εκρηκτικών ατμόσφαιρων, ανάλογα με τον τύπο της αντλίας και τον εξοπλισμό της. Ελάχιστη/μέγιστη θερμοκρασία περιβάλλοντος T amb. Ελάχιστη T amb : -20 C. Μέγιστη T amb : +40 C. Τα υλικά που χρησιμοποιούνται για παρεμβύσματα και λιπαντικά πρέπει να είναι ανθεκτικά σε ατμούς, αέρια ή σκόνη που δημιουργούνται στην ατμόσφαιρα της περιοχής λειτουργίας. Αυτό ισχύει ιδιαίτερα σε περίπτωση επαφής με ατμούς διαλύτη που μπορούν να καταστρέψουν τα πλαστικά ή να μεταβάλλουν τη σύνθεση του λιπαντελαίου ή της βαλβολίνης, επηρεάζοντας έτσι την αποτελεσματικότητα/ικανότητα λειτουργίας του. Οι αντλίες μπορούν να χρησιμοποιηθούν μόνο εάν, στις συνθήκες λειτουργίας που επικρατούν, τα υλικά και υγρά λειτουργίας τους είναι επαρκώς ανθεκτικά σε μηχανικές και/ή χημικές επιδράσεις ώστε να μην διακυβευθεί η προστασία έναντι εκρήξεων. 4.2 οσομετρικό μέσο Επιτρεπόμενη θερμοκρασία Σημείωση Για τις αντλίες DMH 28x, η επιτρεπόμενη θερμοκρασία μέσων αποκλίνει από τις πληροφορίες που παρατίθενται στις γενικές οδηγίες εγκατάστασης και λειτουργίας. Επιτρεπόμενη θερμοκρασία μέσων Μέγ. θερμοκρασία μέσων Υλικό δοσομετρικής p < 10 bar p < 10 bar p < 16 bar p < 16 bar κεφαλής Ελάχ. [ C] Μέγ. [ C] Ελάχ. [ C] Μέγ. [ C] PVC Ανοξείδωτος χάλυβας, * * DIN Ανοξείδωτος χάλυβας, * * DIN PP PVDF * * (< 9 bar: 70) * 90 C με DMH Επιτρεπόμενα δοσομετρικά μέσα Οι αντλίες DMH 25x, DMH 28x και DMX 226 είναι κατάλληλες για υγρά, μη λειαντικά και μη εύφλεκτα μέσα. Οι αντλίες DMH 25x και DMH 28x στην ακόλουθη διαμόρφωση μπορούν επίσης να χρησιμοποιηθούν για δοσομετρικά καύσιμα μέσα: Αντιεκρηκτικός σχεδιασμός με κατάλληλο χαρακτηρισμό στην ενδεικτική πινακίδα της αντλίας, δείτε ενότητα 3.1 Ταυτοποίηση, και δοσομετρικές κεφαλές και βαλβίδες από ανοξείδωτο χάλυβα, και σχεδιασμός της ανίχνευσης διαρροής διαφράγματος από ανοξείδωτο χάλυβα στον αντιεκρηκτικό σχεδιασμό με παράγοντα εκτίμησης. 5.1 Γείωση Ο χειριστής ευθύνεται για την εγκατάσταση του συστήματος σύμφωνα με τις απαιτήσεις της Οδηγίας 99/92/EC, λαμβάνοντας υπόψη τα κατάλληλα πρότυπα για την εφαρμογή του. Ο κινητήρας και τα παρελκόμενα για τις αντλίες, π.χ. ο ενεργοποιητής, ο μετατροπέας συχνότητας και η παρακολούθηση βάσει μετρολογίας, πρέπει κατ' ελάχιστον να πληρούν τις απαιτήσεις της Οδηγίας 94/9/EC όπως αυτή ισχύει για αντλίες. Τα παρελκόμενα για το σύστημα και το σωληναγωγό πρέπει κατ' ελάχιστον να πληρούν τις απαιτήσεις της Οδηγίας 94/9/EC όπως αυτή ισχύει για αντλίες. Μία ενδογενώς ασφαλής εγκατάσταση πρέπει να πραγματοποιηθεί και να ελεγχθεί μόνο από κάποιον που έχει "κατάλληλη εξουσιοδότηση". Βεβαιωθείτε ότι διαβάσατε τις οδηγίες εγκατάστασης και λειτουργίας που συνοδεύουν τα μεμονωμένα ηλεκτρικά εξαρτήματα. Βεβαιωθείτε ότι ακολουθείτε τους ισχύοντες εθνικούς κανονισμούς κατά την εγκατάσταση του συστήματος. Η πλαστική έκδοση της ανίχνευσης διαρροής διαφράγματος δεν διαθέτει αγώγιμη σύνδεση με την αντλία και πρέπει να γειώνεται από τον πελάτη. 5.2 Βαλβίδα υπερχείλισης Όλες οι αντλίες και τα παρελκόμενα για την εγκατάσταση πρέπει να γειώνονται. DMH 25x και DMH 28x: Εάν η DMH 25x ή η DMH 28x είναι η μόνη πηγή πίεσης στο σύστημα, δεν είναι απαραίτητη η εγκατάσταση βαλβίδας υπερχείλισης στη γραμμή εκροής. 5.3 Γραμμή αναρρόφησης DMX 226: Μία βαλβίδα υπερχείλισης θα πρέπει να εγκατασταθεί στη γραμμή εκροής για να εμποδίσει τη δημιουργία ανεπίτρεπτης υψηλής πίεσης στην πλευρά εξόδου της αντλίας. Ακαθαρσίες στο δοσομετρικό μέσο ενδέχεται να καταστρέψουν το διάφραγμα ή να αποφράξουν την πλευρά εξόδου της δοσομετρικής κεφαλής. Εγκαταστήστε ένα φίλτρο (μέγεθος ανοίγματος 1,5 mm) στη γραμμή αναρρόφησης για να εμποδίσετε την αύξηση της πίεσης σε περίπτωση σφάλματος λόγω απόφραξης στην πλευρά εξόδου και καταστροφής του διαφράγματος. Ελληνικά (GR) 7

8 Ελληνικά (GR) 5.4 οσομέτρηση καύσιμων μέσων Για δοσομετρικά καύσιμα μέσα, δείτε την ενότητα Επιτρεπόμενα δοσομετρικά μέσα Εγκατάσταση για κατάσταση τροφοδοσίας Η αντλία δεν πρέπει να λειτουργεί χωρίς υγρό, ακόμη και κατά τη θέση σε λειτουργία/εκ νέου θέση σε λειτουργία. Η αντλία πρέπει να εγκατασταθεί έτσι ώστε η γραμμή εκροής να μπορεί να απαερώνεται κατά την εκκίνηση της αντλίας για να ρεύσει το δοσομετρικό μέσο εντός της δοσομετρικής κεφαλής Αποστράγγιση του δοσομετρικού μέσου Γραμμές για την ασφαλή αποστράγγιση των μέσων θα πρέπει να συνδεθούν στις βαλβίδες ασφαλείας (όπως η βαλβίδα υπερχείλισης στη γραμμή εκροής στην πλευρά εξόδου της αντλίας) ή τις βαλβίδες αποκατάστασης μέσω των οποίων αποστραγγίζονται τα καύσιμα μέσα. Τα μέσα πρέπει να αποστραγγίζονται με ασφάλεια ώστε να μην συνιστούν κίνδυνο σε άτομα ή περιουσία Προστασία κατά της λειτουργίας χωρίς υγρό / μετρητής παροχής Σε δεξαμενές, οι οποίες είναι εν μέρει άδειες, ενδέχεται να σχηματιστεί εκρηκτικό μείγμα ατμών. Οι αντλίες δεν πρέπει να λειτουργούν χωρίς υγρό για να αποφευχθεί η μεταφορά εκρηκτικών ατμόσφαιρων από τις δεξαμενές αποθήκευσης σε άλλες περιοχές. Ο πελάτης θα πρέπει να εγκαταστήσει δείκτες στάθμης στις δεξαμενές ή μετρητές παροχής στην πλευρά εξόδου των αντλιών για να εμποδίσει τη λειτουργία τους χωρίς υγρό. Η εισαγωγή αέρα θα πρέπει να αποφευχθεί. Ελέγχετε τακτικά τις γραμμές αναρρόφησης για να βεβαιωθείτε ότι είναι στεγανές Ανίχνευση διαρροής διαφράγματος Κατά τη λειτουργία, οι αντλίες δεν πρέπει να αποτελέσουν πηγή ανεπίτρεπτων διαρροών μέσου (αυτό είναι ιδιαίτερα σημαντικό στην περίπτωση δοσομέτρησης καύσιμων μέσων). Η αξιολόγηση του σήματος διαρροής διαφράγματος (ηλεκτρικά μονωμένη επαφή μαγνητικών ελασμάτων) της ανίχνευσης διαρροής διαφράγματος πρέπει να χρησιμοποιηθεί για να σταματήσει αμέσως η αντλία. 6. Θέση σε λειτουργία Για δοσομετρικά καύσιμα μέσα, δείτε την ενότητα Επιτρεπόμενα δοσομετρικά μέσα. 7. ΤΛειτουργία Κίνδυνος έκρηξης λόγω υπερθέρμανσης των αντλιών. Οι αντλίες δεν πρέπει να λειτουργούν με κλειστές βαλβίδες και συνδέσμους. Tην πρώτη φορά που εκκινείται η αντλία ή όταν επανεκκινείται μετά την εκκένωση της δοσομετρικής κεφαλής, ενδέχεται να σχηματιστούν εκρηκτικά μείγματα ατμών. Η αντλία πρέπει να λειτουργεί με πλήρως γεμάτη δοσομετρική κεφαλή κατά την εκκίνηση και την επανεκκίνηση: Γεμίστε τη δοσομετρική κεφαλή και τη γραμμή αναρρόφησης με το δοσομετρικό μέσο, ή, με πεπληρωμένη αναρρόφηση, απαερώστε τη γραμμή εκροής για να μπορέσει το δοσομετρικό μέσο να ρεύσει μέσα στη δοσομετρική κεφαλή. 7.1 Οδηγίες ασφαλείας Για τη λειτουργία της αντιεκρηκτικής αντλίας Κίνδυνος έκρηξης λόγω υπερθέρμανσης των αντλιών. Οι αντλίες δεν πρέπει να λειτουργούν με κλειστές βαλβίδες και συνδέσμους. Η αντλία δεν πρέπει να λειτουργεί χωρίς υγρό, ακόμη και κατά τη θέση σε λειτουργία/εκ νέου θέση σε λειτουργία. Σφάλματα, π.χ. μείωση της δοσομετρικής απόδοσης, ενδέχεται να προκληθούν λόγω ζημίας στην αντλία, που οδηγούν σε αυξημένο κίνδυνο έκρηξης. Σε περίπτωση σφάλματος κατά τη λειτουργία, η αντλία πρέπει να σταματήσει αμέσως και το σφάλμα να διορθωθεί. 8

9 8. Συντήρηση 8.4 Εργαλεία και εργασία συντήρησης 8.1 Καθαρισμός Ο καθορισμός των καταλλήλων χρονικών διαστημάτων αποτελεί ευθύνη του χειριστή. εν πρέπει να επιτρέπεται η συγκέντρωση σκόνης > 5 mm. 8.2 Λίπανση Κίνδυνος έκρηξης λόγω υπερθέρμανσης των αντλιών. Οι προδιαγεγραμμένες λειτουργίες συντήρησης πρέπει να εκτελούνται σε τακτά διαστήματα για να διασφαλιστεί η συνεχής συμμόρφωση με τις απαιτήσεις της Οδηγίας 94/9/EC. Για να αποφευχθεί η συγκέντρωση θερμότητας λόγω εναποθέσεων σκόνης στην αντλία, η αντλία πρέπει να καθαρίζεται σε τακτά διαστήματα. Εργαλεία που πληρούν τις απαιτήσεις του προτύπου EN Παράρτημα Α πρέπει να χρησιμοποιούνται σε όλες τις λειτουργίες αντλιών σε δυνητικά εκρηκτικές ατμόσφαιρες. Υπάρχει γενική απαγόρευση στη χρήση οποιουδήποτε τύπου χαλύβδινου εργαλείου στη Ζώνη 1, εάν υπάρχει κίνδυνος έκρηξης λόγω υλικών που ανήκουν στην Ομάδα Έκρηξης IIC και υδροθείου, οξειδίου του αιθυλενίου ή μονοξειδίου του άνθρακα. Η συντήρηση της αντλίας πρέπει να εκτελείται σε μη εκρηκτικές ατμόσφαιρες ή μόνο εάν μπορεί να αποδειχθεί ότι η περιοχή στην οποία πρόκειται να εκτελεστούν επισκευές δεν είναι δυνητικά εκρηκτική ατμόσφαιρα. Ελληνικά (GR) Ελέγχετε την αντλία τακτικά για δημιουργία θορύβου. Τα έδρανα δεν πρέπει να υπερθερμαίνονται. DMH 25x και DMH 28x: Ελέγχετε τη στάθμη του λαδιού κάθε δύο εβδομάδες. Εάν δεν υπάρχει αρκετό λάδι, σταματήστε αμέσως την αντλία και προσθέστε λάδι. Αλλάζετε το λάδι κάθε 8000 ώρες λειτουργίας. Χρησιμοποιείτε μόνο λάδι που έχει εγκριθεί από την Grundfos. DMX 226: Η βαλβολίνη πρέπει να αντικαθίσταται κάθε 8000 ώρες λειτουργίας από εκπαιδευμένο και εξουσιοδοτημένο προσωπικό ή από τον κατασκευαστή. 8.3 Παρελκόμενα / περιφερειακός εξοπλισμός Κίνδυνος λόγω σχηματισμού εκρηκτικών ατμών: Όλα τα παρεμβύσματα, βιδωτές συνδέσεις και βίδες απαέρωσης πρέπει να ελέγχονται τακτικά για να διασφαλιστεί ότι λειτουργούν και ότι είναι στεγανά. Η αρχική διαμόρφωση της αντλίας δεν πρέπει να τροποποιηθεί. Για πληροφορίες σχετικά με ανταλλακτικά, ανατρέξτε στις γενικές οδηγίες εγκατάστασης και λειτουργίας της αντλίας. 9. ήλωση συμμόρφωσης / πιστοποιητικά Η δήλωση συμμόρφωσης EK στην αρχή του φυλλαδίου αυτού αντικαθιστά τη δήλωση συμμόρφωσης στις γενικές οδηγίες εγκατάστασης και λειτουργίας που συνοδεύουν την αντλία. Τυχόν μετατροπές στην αντλία χωρίς την έγκρισή μας θα ακυρώσουν αυτή τη δήλωση. Πριν την εγκατάσταση της αντλίας, βεβαιωθείτε ότι το σύστημα στο οποίο εγκαθίσταται συμμορφώνεται με τις διατάξεις των οδηγιών. Η θέση σε λειτουργία απαγορεύεται εάν αυτό δεν έχει καθιερωθεί. Το πρωτότυπο πιστοποιητικό δοκιμής συνοδεύει την αντλία σε CD (στα Αγγλικά και τα Γερμανικά). Ελέγχετε τακτικά τη βαλβίδα υπερχείλισης (εάν έχει εγκατασταθεί) για να διασφαλίσετε τη σωστή λειτουργία της. Σε περίπτωση σφάλματος σε δυνητικά εκρηκτικές ατμόσφαιρες, η βαλβίδα υπερχείλισης πρέπει να παρεμποδίσει την υπερφόρτωση και υπερθέρμανση του εξοπλισμού. Ελέγχετε τακτικά το φίλτρο στη γραμμή αναρρόφησης ή στον αυλό αναρρόφησης, και καθαρίστε το, εάν είναι απαραίτητο. Οκαθορισμός των καταλλήλων χρονικών διαστημάτων αποτελεί ευθύνη του χειριστή. Ελέγχετε τακτικά τις γραμμές για να βεβαιωθείτε ότι είναι στεγανές. Υπόκειται σε τροποποιήσεις. 9
