1 ΟΔΗΓΙΕΣ GRUNDFOS ALLDOS Vaccuperm VGS-147, -148 Ρυθμιστής υποπίεσης Οδηγίες σέρβις

2 ΠΕΡΙΕΧΟΜΕΝΑ 1. Θέματα γενικού ενδιαφέροντος Δομή της τεκμηρίωσης Σχετικά με αυτό το εγχειρίδιο Ομάδες χρηστών - ομάδες-στόχοι Υπευθυνότητες του υπευθύνου λειτουργίας Προσωπικό συντήρησης και σέρβις Ορθή χρήση Ακατάλληλη χρήση Τεχνικά στοιχεία Γενικά στοιχεία Σχέδια βάσει διαστάσεων Εγκατάσταση Μεταφορά και αποθήκευση Αποσυσκευασία Συναρμολόγηση Έναρξη λειτουργίας Ετοιμασίες για την έναρξη λειτουργίας Έλεγχοι πριν από την έναρξη λειτουργίας Συντήρηση Ενδεχόμενες βλάβες Αποσυναρμολόγηση και καθαρισμός του ρυθμιστή υποπίεσης Σετ ανταλλακτικών Σχέδια ρυθμιστή υποπίεσης / 20

3 Αυτές οι οδηγίες λειτουργίας είναι διαθέσιμες και στη διεύθυνση Πριν από την εγκατάσταση, διαβάστε αυτές τις οδηγίες εγκατάστασης και λειτουργίας. Η εγκατάσταση και η λειτουργία πρέπει να βρίσκονται σε συμμόρφωση με τους τοπικούς κανονισμούς και τους εγκεκριμένους κώδικες καλής πρακτικής. 1. Θέματα γενικού ενδιαφέροντος 1.1 Δομή της τεκμηρίωσης Ο ρυθμιστής υποπίεσης VGS-147 / VGS-148 της Grundfos Alldos είναι μια λύση υπερσύγχρονης τεχνολογίας, που συμμορφώνεται με τους αναγνωρισμένους κανονισμούς για την ασφάλεια. Η συμμόρφωση με τα ισχύοντα πρότυπα, τις οδηγίες και τους νόμους έχει επαληθευτεί. Ωστόσο, υπάρχουν ορισμένοι κίνδυνοι που δεν μπορούν να προληφθούν από τον κατασκευαστή, και που σχετίζονται με τη χρήση του συστηματος. Σκοπός του παρόντος εγχειριδίου: Ενημερώστε τους χρήστες για τη βέλτιστη χρήση. Προειδοποιήστε τους χρήστες για τους ενδεχόμενους κινδύνους που δεν εξαλείφονται με την ορθή χρήση, και προσδιορίστε τα μέτρα που θα πρέπει να λαμβάνονται για την αποφυγή της πρόκλησης ζημιών. Επιστήστε την προσοχή των χρηστών σε θέματα εμφανώς κακής ή ακατάλληλης χρήσης και ενημερώστε τους σχετικά με την αναγκαία μέριμνα κατά τη λειτουργία του συστήματος. 1.2 Σχετικά με αυτό το εγχειρίδιο Το εγχειρίδιο αυτό περιλαμβάνει τις ακόλουθες τυποποιημένες οδηγίες για την ασφάλεια, που αφορούν ενδεχόμενους εναπομένοντες κινδύνους: Αν αυτές οι οδηγίες για την ασφάλεια δεν τηρηθούν, ενδέχεται να προκληθεί τραυματισμός! Προσοχή Αν αυτές οι οδηγίες για την ασφάλεια δεν τηρηθούν, ενδέχεται να προκληθεί δυσλειτουργία ή ζημιά στον εξοπλισμό! Σημείωση Σημειώσεις ή οδηγίες που κάνουν την εργασία ευκολότερη και παρέχουν ασφάλεια για τη λειτουργία. Πληροφορίες σχετικά με πιθανούς εναπομένοντες κινδύνους παρέχονται: Σε προειδοποιητικά σήματα που εμφανίζονται στη θέση εγκατάστασης. Στην αρχή κάθε ενότητας αυτού του εγχειριδίου. Αμέσως πριν από κάθε διαδικασία λειτουργίας που ενδέχεται να περιλαμβάνει εναπομένοντες κινδύνους. 1.3 Ομάδες χρηστών - ομάδες-στόχοι Οι χρήστες είναι άτομα που φέρουν την ευθύνη για τη λειτουργία και την παρακολούθηση του ρυθμιστή υποπίεσης VGS-147 / VGS-148 στη θέση εγκατάστασης. Το σύστημα μπορεί να χρησιμοποιηθεί μόνο από εκπαιδευμένο και ειδικευμένο προσωπικό. Το προσωπικό πρέπει να έχει τις κατάλληλες τεχνικές γνώσεις και να είναι εξοικειωμένο με τις βασικές αρχές της τεχνολογίας μέτρησης και ελέγχου Υπευθυνότητες των χρηστών Οι υπευθυνότητες των χρηστών είναι οι ακόλουθες: Διαβάστε αυτό το εγχειρίδιο προτού θέσετε σε λειτουργία το VGS-147 / VGS-148. Εκπαιδευτείτε στο χειρισμό του συστήματος από ειδικευμένο προσωπικό της Grundfos Alldos. Τηρείτε τους αναγνωρισμένους κανονισμούς που ρυθμίζουν θέματα ασφάλειας στο χώρο εργασίας και πρόληψης ατυχημάτων. Όταν χειρίζεστε το σύστημα και χρησιμοποιείτε χημικά, φοράτε κατάλληλη προστατευτική ενδυμασία σύμφωνα με τους εθνικούς κανονισμούς για την πρόληψη ατυχημάτων (Γερμανία: GUV-V D05). 3 / 20

4 1.4 Υπευθυνότητες του υπευθύνου λειτουργίας Ο ιδιοκτήτης της κτιριακής εγκατάστασης ή ο υπεύθυνος λειτουργίας του VGS-147 / VGS-148 φέρει την ευθύνη για τα ακόλουθα: Το εγχειρίδιο αυτό πρέπει να θεωρείται μέρος του προϊόντος και να διασφαλίζεται η διατήρησή του σε εύκολα προσβάσιμο σημείο, πολύ κοντά στο σύστημα, για όλη τη διάρκεια ζωής του συστήματος. Θα πρέπει να τηρούνται οι απαιτήσεις εγκατάστασης που προδιαγράφονται από τον κατασκευαστή (απαιτούμενες συνδέσεις νερού και εξαρτήματα προσαρμογής, περιβαλλοντικές συνθήκες, σύνδεση παροχής ρεύματος, προστατευτικός σωλήνας για τον αγωγό δοσομέτρησης αν χρειάζεται, διάταξη ηχητικής ή οπτικής προειδοποίησης για μηνύματα συναγερμού αν χρειάζεται). Βεβαιωθείτε για την τακτική διεξαγωγή ελέγχων, σέρβις και συντήρησης στους αγωγούς νερού και τα εξαρτήματα στερέωσης. Αν απαιτείται, λαμβάνετε την έγκριση των Αρχών για την αποθήκευση χημικών στοιχείων. Εκπαιδεύστε τους χρήστες στη λειτουργία του συστήματος. Βεβαιωθείτε ότι στη θέση εγκατάστασης τηρούνται οι κανονισμοί για την πρόληψη των ατυχημάτων (γερμανικός κανονισμός GUV-V D05 για την πρόληψη ατυχημάτων, "Χλωρίωση νερού" Ιανουαρίου 1997). Διαθέστε σε όλους τους χρήστες και το προσωπικό σέρβις προστατευτική ενδυμασία σύμφωνα με τον κανονισμό GUV-V D05 (μάσκα προσώπου, γάντια, προστατευτική ποδιά). 1.5 Προσωπικό συντήρησης και σέρβις Η συντήρηση και το σερβις του συστήματος επιτρέπεται να διεξάγονται μόνο από εξουσιοδοτημένο προσωπικό σέρβις της Grundfos Alldos. 1.6 Ορθή χρήση Το Grundfos Alldos VGS-147 / VGS-148 επιτρέπεται να χρησιμοποιείται για τη δοσομέτρηση χλωρίου (Cl 2 ) με τον τρόπο που περιγράφεται στο παρόν εγχειρίδιο. 1.7 Ακατάλληλη χρήση Κάθε εφαρμογή εκτός αυτών που παρατίθενται στην ενότητα 1.6 Ορθή χρήση θεωρείται μη σύμφωνη με τη σκοπούμενη χρήση και δεν επιτρέπεται. Η κατασκευάστρια εταιρεία Grundfos Alldos δεν αναλαμβάνει ευθύνη για τυχόν ζημιές από εσφαλμένη χρήση. Το σύστημα περιλαμβάνει στοιχεία υπερσύγχρονης τεχνολογίας και έχει υποβληθεί σε δοκιμές που αφορούν την ασφάλεια. Οι μη εγκεκριμένες δομικές τροποποιήσεις του συστήματος ενδέχεται να έχουν ως αποτέλεσμα σοβαρές ζημιές στον εξοπλισμό, αλλά και τραυματισμούς. Απαγορεύεται το άνοιγμα, η τροποποίηση, η αλλαγή της δομής, η γεφύρωση, η αφαίρεση ή η απενεργοποίηση στοιχείων, και ιδιαίτερα του εξοπλισμού ασφαλείας. 2. Τεχνικά στοιχεία 2.1 Γενικά στοιχεία Επιτρεπόμενο μέσο Cl Σύνδεση πίεσης Σύνδεση αγωγού υποπίεσης (έξοδος) Αγωγός υποπίεσης για χρήση: Σύνδεση αγωγού πίεσης (φλάντζα) (είσοδος) Σύνδεση βαλβίδας υπερπίεσης Αγωγός υπερπίεσης για χρήση: Αγωγός πίεσης για χρήση: VGS-147: DN 20 VGS148: DN 40 VGS-147: DN 20, σωλήνας PVC VGS-148: DN 40, σωλήνας PVC DN 25 8/11, σωλήνας PE 8/11, σωλήνας PE G1, ελατοί χαλυβδοσωλήνες χωρίς ραφή DIN / 20

5 2.1.2 Εύρος ροής Τύπος Εύρος ροής VGS kg/h #/ημέρα kg/h #/ημέρα VGS kg/h #/ημέρα kg/h #/ημέρα Πίεση εισαγωγής Ελάχιστη πίεση εισαγωγής Μέγιστη πίεση εισαγωγής 2 bar 11 bar Παρελκόμενα (δεν συμπεριλαμβάνονται) Πλάκα συγηκράτησης για στερέωση στον τοίχο κατά την αλλαγή περιέκτη Υλικά εγκατάστασης σε 3 μήκη Μέσο δοκιμής για ανίχνευση διαρροών Μεταξύ του ρυθμιστή υποπίεσης και του ρυθμιστή δοσομέτρησης Μήκος του αγωγού Ποσότητα δοσομέτρησης (g/h) υποπίεσης σε (m) DN 8 DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN DN 8 DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 40 DN DN 10 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN DN 15 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN DN 15 DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN DN 15 DN 15 DN 25 DN 32 DN 40 DN 50 DN 65 DN DN 15 DN 20 DN 25 DN 32 DN 40 DN 50 DN 65 DN 80 Πρότυπο εταιρείας Grundfos Alldos υπολογισμός με πτώση πίεσης p=12.5 mbar Οι ενδείξεις σε αυτόν τον πίνακα προκύπτουν από τις παρατηρήσεις της απώλειας πίεσης. Δεν λαμβάνουν υπόψη την πιθανή επιδραση του μήκους και της διαμέτρου των αγωγών στη λειτουργική αξιοπιστία του συστήματος. 2.2 Σχέδια βάσει διαστάσεων Σημείωση Με βάση το σχεδιασμό, ενδέχεται να υπάρχει μια μικρή διαφορά στις διαστάσεις Ρυθμιστής υποπίεσης VGS DN DN 25 TM04_0862 Σχ. 1 Σχέδιο βάσει διαστάσεων του VGS / 20

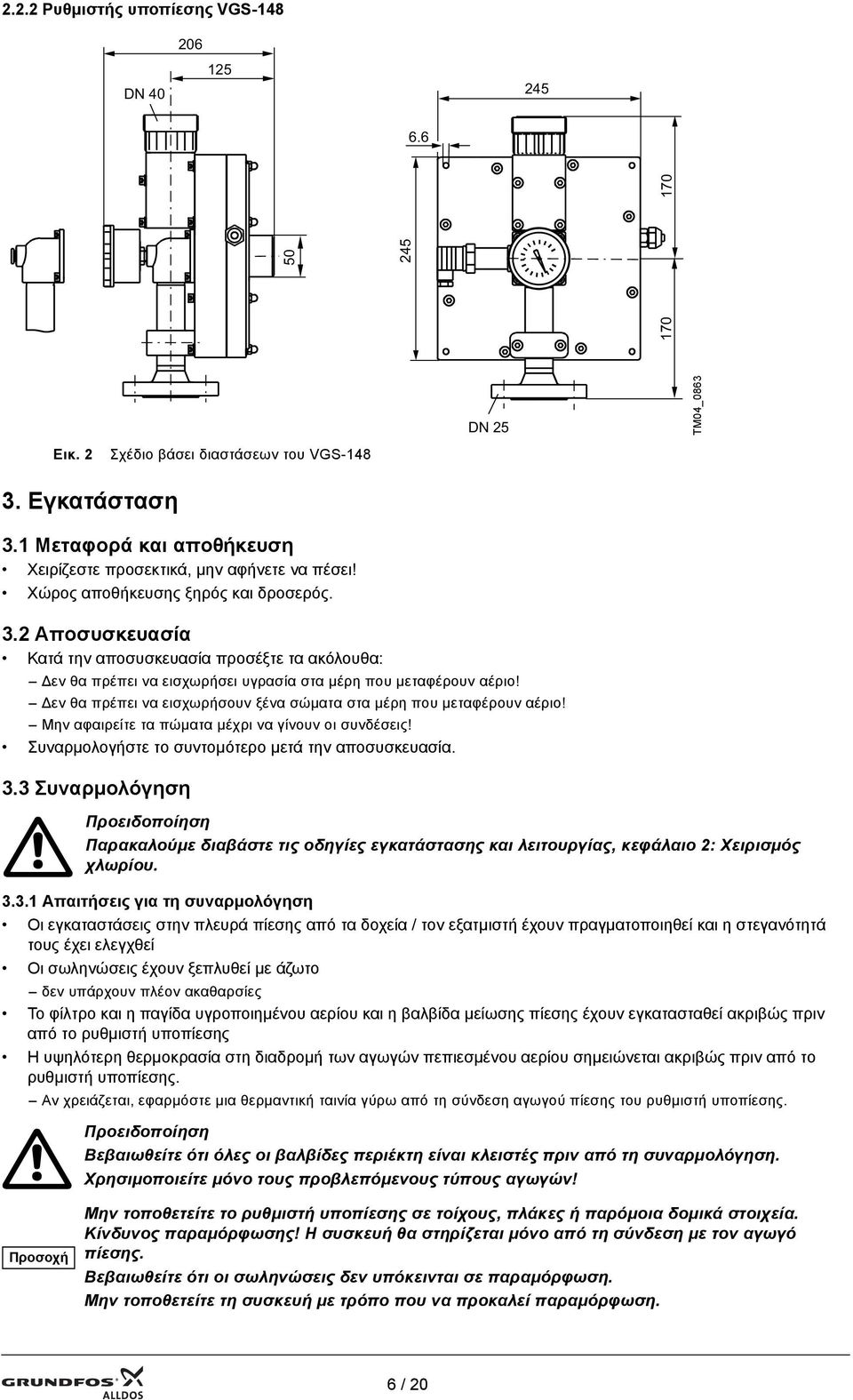

6 2.2.2 Ρυθμιστής υποπίεσης VGS DN TM04_ DN 25 Εικ. 2 Σχέδιο βάσει διαστάσεων του VGS Εγκατάσταση 3.1 Μεταφορά και αποθήκευση Χειρίζεστε προσεκτικά, μην αφήνετε να πέσει! Χώρος αποθήκευσης ξηρός και δροσερός. 3.2 Αποσυσκευασία Κατά την αποσυσκευασία προσέξτε τα ακόλουθα: Δεν θα πρέπει να εισχωρήσει υγρασία στα μέρη που μεταφέρουν αέριο! Δεν θα πρέπει να εισχωρήσουν ξένα σώματα στα μέρη που μεταφέρουν αέριο! Μην αφαιρείτε τα πώματα μέχρι να γίνουν οι συνδέσεις! Συναρμολογήστε το συντομότερο μετά την αποσυσκευασία. 3.3 Συναρμολόγηση Παρακαλούμε διαβάστε τις οδηγίες εγκατάστασης και λειτουργίας, κεφάλαιο 2: Χειρισμός χλωρίου Απαιτήσεις για τη συναρμολόγηση Οι εγκαταστάσεις στην πλευρά πίεσης από τα δοχεία / τον εξατμιστή έχουν πραγματοποιηθεί και η στεγανότητά τους έχει ελεγχθεί Οι σωληνώσεις έχουν ξεπλυθεί με άζωτο δεν υπάρχουν πλέον ακαθαρσίες Το φίλτρο και η παγίδα υγροποιημένου αερίου και η βαλβίδα μείωσης πίεσης έχουν εγκατασταθεί ακριβώς πριν από το ρυθμιστή υποπίεσης Η υψηλότερη θερμοκρασία στη διαδρομή των αγωγών πεπιεσμένου αερίου σημειώνεται ακριβώς πριν από το ρυθμιστή υποπίεσης. Αν χρειάζεται, εφαρμόστε μια θερμαντική ταινία γύρω από τη σύνδεση αγωγού πίεσης του ρυθμιστή υποπίεσης. Βεβαιωθείτε ότι όλες οι βαλβίδες περιέκτη είναι κλειστές πριν από τη συναρμολόγηση. Χρησιμοποιείτε μόνο τους προβλεπόμενους τύπους αγωγών! Προσοχή Μην τοποθετείτε το ρυθμιστή υποπίεσης σε τοίχους, πλάκες ή παρόμοια δομικά στοιχεία. Κίνδυνος παραμόρφωσης! Η συσκευή θα στηρίζεται μόνο από τη σύνδεση με τον αγωγό πίεσης. Βεβαιωθείτε ότι οι σωληνώσεις δεν υπόκεινται σε παραμόρφωση. Μην τοποθετείτε τη συσκευή με τρόπο που να προκαλεί παραμόρφωση. 6 / 20

7 3.3.2 Σύνδεση αγωγού πίεσης Σημείωση Βεβαιωθείτε ότι οι αγωγοί πίεσης έχουν το μικρότερο δυνατό μήκος. Απαιτούμενα εργαλεία και παρελκόμενα 2 διχαλωτά κλειδιά 19 mm Με σετ σύνδεσης Τοποθετήστε την επίπεδη φλάντζα. Βιδώστε τον αγωγό πίεσης στο συνδετικό τεμάχιο σφίξτε με καννάβι ή συγκολλήστε το σπείρωμα Εικ. 3 Αγωγός πίεσης με σετ σύνδεσης Χωρίς σετ σύνδεσης Τοποθετήστε την επίπεδη φλάντζα. Βιδώστε τη σύνδεση του αγωγού πίεσης (φλάντζα) στη φλάντζα του αγωγού πίεσης αντίστοιχα με τη φλάντζα του προηγούμενου στοιχείου. TM TM Εικ. 4 Αγωγός πίεσης χωρίς σετ σύνδεσης 7 / 20

8 3.3.3 Σύνδεση αγωγού υποπίεσης Ωθήστε το παξιμάδι ένωσης στο σωλήνα (προς τη σωστή κατεύθυνση) Τοποθετήστε το άκρο ένωσης στο σωλήνα κολλήστε μαζί με κόλλα PVC Τοποθετήστε το στεγανοποιητικό δακτύλιο στη σύνδεση, αν δεν υπάρχει ήδη Τοποθετήστε τη σωλήνωση στη σύνδεση Σφίξτε το παξιμάδι ένωσης με το χέρι Εικ. 5 Σύνδεση αγωγού υποπίεσης Σύνδεση αγωγού υπερπίεσης Ωθήστε το παξιμάδι ένωσης στο σωλήνα (προς τη σωστή κατεύθυνση) Τοποθετήστε το σωλήνα στον αυχένα διακλάδωσης της βαλβίδας υπερπίεσης Σφίξτε το παξιμάδι ένωσης με το χέρι TM TM Εικ. 6 Σύνδεση αγωγού υπερπίεσης Ο αγωγός υπερπίεσης πρέπει να οδηγεί προς τα κάτω, δεδομένου ότι το χλώριο είναι βαρύτερο από τον αέρα. Συνδέστε τον αγωγό υπερπίεσης σε ένα κατάλληλο δοχείο απορρόφησης! Ο αγωγός υπερπίεσης δεν πρέπει να βυθίζεται στο υγρό απορρόφησης! Ο αγωγός υπερπίεσης πρέπει να τερματίζει μέσα στο χώρο και να μην οδηγεί έξω στον αέρα! 8 / 20

9 4. Έναρξη λειτουργίας 4.1 Ετοιμασίες για την έναρξη λειτουργίας Συνδέσεις υποπίεσης Προσοχή Στο ρυθμιστή υποπίεσης, συνδέστε τον αγωγό υποπίεσης, και συνδέστε τον στους ρυθμιστές δοσομέτρησης. Συνδέστε τον αγωγό υπερπίεσης στη σύνδεση υπερπίεσης. Συνδέστε τον αγωγό υποπίεσης στον εγχυτήρα Σύνδεση αγωγού πίεσης Σημείωση Πριν από τη σύνδεση, βεβαιωθείτε ότι οι βαλβίδες όλων των δοχείων αερίου είναι κλειστές. Χρησιμοποιείτε μόνο τους προβλεπόμενους τύπους αγωγών! Κίνδυνος πρόκλησης ζημιών! Για το μέγιστο μήκος του αγωγού υποπίεσης, βλ. το κεφάλαιο Μεταξύ του ρυθμιστή υποπίεσης και του ρυθμιστή δοσομέτρησης Οδηγήστε τον αγωγό υπερπίεσης προς τα κάτω, δεδομένου ότι το χλώριο είναι βαρύτερο από τον αέρα. Συνδέστε τον αγωγό υπερπίεσης σε ένα κατάλληλο δοχείο προσρόφησης! Αν χρησιμοποιείτε διάταξη προειδοποίησης αερίου: Τοποθετήστε τον αισθητήρα σε απόσταση περίπου 10 εκατοστών από την οπή εξόδου της διάταξης προσρόφησης. Ο αγωγός υπερπίεσης πρέπει να τερματίζει μέσα στο χώρο και να μην οδηγεί ποτέ έξω στον αέρα! Βεβαιωθείτε ότι οι αγωγοί πίεσης έχουν το μικρότερο δυνατό μήκος. Αν χρειάζεται, απλώστε στη φλάντζα ένα λεπτό στρώμα λίπους. Συνδέστε τον αγωγό πίεσης στη σύνδεση αγωγού πίεσης. 4.2 Έλεγχοι πριν από την έναρξη λειτουργίας Πριν από την εκκίνηση, ελέγξτε τη στεγανότητα ολόκληρης της εγκατάστασης. Τηρείτε τις οδηγίες του εγχειριδίου των ρυθμιστών δοσομέτρησης αερίου! Ελέγξτε τη στεγανότητα μόνο όταν η εγκατάσταση στο σύνολό της είναι έτοιμη για εκκίνηση. Κίνδυνος διαρροής αερίου! Προτού ελέγξετε τη στεγανότητα: Εκκινήστε την προαιρετική παγίδα υγρών ή την ξεχωριστή παγίδα υγρών! Κίνδυνος διαρροής αερίου! Έλεγχος της στεγανότητας των αγωγών πεπιεσμένου αερίου Οι αγωγοί πεπιεσμένου αερίου είναι όλοι αγωγοί που ξεκινούν από τα δοχεία αερίου και καταλήγουν στο ρυθμιστή υποπίεσης. Αν η εγκατάσταση διαθέτει συσκευή έκπλυσης αζώτου: Εκτελέστε χονδρικό έλεγχο στεγανότητας με άζωτο Λεπτομερής έλεγχος: με αμμωνία 9 / 20

10 4.2.2 Έλεγχος της στεγανότητας με άζωτο Κλείστε όλες τις βαλβίδες δοχείων. Ανοίξτε τις βαλβίδες σύνδεσης περιέκτη και όλες τις βαλβίδες αποκοπής μέχρι το σύστημα δοσομέτρησης αερίου. Ανοίξτε τη βαλβίδα σύνδεσης του κυλίνδρου αζώτου. Ανοιξτε αργά τη βαλβίδα του κυλίνδρου αζώτου, μέχρις ότου η πίεση στους αγωγούς φτάσει περίπου στα 10 bar (σύμφωνα με την ένδειξη στο μανόμετρο του ρυθμιστή υποπίεσης). Μέγιστη πίεση αζώτου 16 bar! Σε περίπτωση υπέρβασης υπάρχει κίνδυνος πρόκλησης ζημιών και διαρροής αερίου! Εφαρμόστε σπρέι διαρροής ή σαπουνάδα σε όλα τα στοιχεία που βρίσκονται υπό πίεση Σχηματισμός φυσαλίδων ή/και πτώση της πίεσης στο μανόμετρο --> Διαρροή στους αγωγούς πίεσης! Αποσυμπιέστε την εγκατάσταση! Εξαλείψτε τη διαρροή! Ελέγξτε και πάλι τη στεγανότητα! Δεν σχηματίζονται φυσαλίδες, η πίεση στο μανόμετρο δεν πέφτει σημαντικά μέσα σε μία ώρα --> Οι αγωγοί πίεσης είναι στεγανοί Έλεγχος της στεγανότητας με αμμωνία Ανοίξτε όλες τις βαλβίδες δοχείων και τις βαλβίδες σύνδεσης δοχείων και κλείστε τις και πάλι γρήγορα. Περάστε αργά την ανοικτή φιάλη αμμωνίας κατά μήκος των εξαρτημάτων, από τα οποία διέρχεται αέριο υπό πίεση Σχηματισμός λευκής ομίχλης: Διαρροή στους αγωγούς πίεσης! Αποσυμπιέστε την εγκατάσταση! Εξαλείψτε τη διαρροή! Ελέγξτε και πάλι τη στεγανότητα! Εικ. 7 Σχηματισμός λευκής ομίχλης: Διαρροή στους αγωγούς πίεσης! Δεν σχηματίζεται λευκή ομίχλη: Οι αγωγοί πίεσης είναι στεγανοί. TM TM Εικ. 8 Οι αγωγοί πίεσης είναι στεγανοί Η υγρή αμμωνία δεν πρέπει να έρθει σε επαφή με μέρη της εγκατάστασης! Κίνδυνος διαρροών λόγω διάβρωσης! TM Εικ. 9 Η υγρή αμμωνία προκαλεί διαρροές λόγω διάβρωσης 10 / 20

11 5. Συντήρηση Διαστήματα καθαρισμού και συντήρησης: τουλάχιστον κάθε 12 μήνες σε περίπτωση δυσλειτουργίας Απενεργοποιήστε ολόκληρη την εγκατάσταση προτού πραγματοποιήσετε εργασίες καθαρισμού και συντήρησης! Κίνδυνος διαφυγής αερίου! 5.1 Ενδεχόμενες βλάβες Βλάβη Στοιχείο διάγνωσης Αιτία Αντιμετώπιση Διαρροή αερίου Η βαλβίδα υπερπίεσης δεν είναι στεγανή Διαταραχή της ρύθμισης Η επιθυμητή ροή δοσομέτρησης δεν επιτυγχάνεται Επανυγροποίηση του αερίου Οσμή αερίου Σχηματισμός ομίχλης στις συνδέσεις κατά τον έλεγχο της στεγανότητας Αέριο διαφεύγει από τον αγωγό υπερπίεσης όταν η εγκατάσταση δεν βρίσκεται σε λειτουργία Απώλεια πίεσης στο μανόμετρο ενώ η εγκατάσταση δεν λειτουργεί και η παροχή αερίου είναι κλειστή Ύπαρξη υποπίεσης στον αγωγό υπερπίεσης όταν η εγκατάσταση βρίσκεται σε λειτουργία (γίνεται αισθητή με το δάκτυλο) Δονήσεις και κρότοι από τη συσκευή Ύπαρξη υποπίεσης στον αγωγό υπερπίεσης όταν η εγκατάσταση βρίσκεται σε λειτουργία (γίνεται αισθητή με το δάκτυλο) Μανόμετρο ρυθμιστή υποπίεσης Σχηματισμός πάγου στο φίλτρο ή τη σύνδεση αγωγού πίεσης κατά την εκκίνηση, ζημιές των εξαρτημάτων περιβλήματος από PVC (ορατές μόνο όταν η συσκευή είναι ανοικτή) Οι συνδέσεις δεν είναι στεγανές Η βαλβίδα εισόδου δεν είναι στεγανή Η βαλβίδα εισόδου ή οι συνδέσεις δεν είναι στεγανή/ές Ελατήριο διαβρωμένο ή λερωμένο Στεγανοποιητικός δακτύλιος (19) ελαττωματικός Διάφραγμα ελαττωματικό Διάφραγμα παραμορφωμένο ή τοποθετημένο λάθος Διάφραγμα κατεστραμμένο Πίεση εισαγωγής ανεπαρκής (< 2 bar) Περιέκτης αερίου κενός Βαλβίδες αποκοπής στους αγωγούς πίεσης κλειστές ή όχι εντελώς ανοικτές Η θερμοκρασία στη σύνδεση του αγωγού πίεσης είναι χαμηλότερη από τη θερμοκρασία των άλλων αγωγών πεπιεσμένου αερίου Θέρμανση παγίδας υγρών αποσυνδεδεμένη ή ελαττωματική Ρυθμιστής υποπίεσης χωρίς παγίδα υγρών σε χρήση με τύμπανο αερίου Ελέγξτε τις συνδέσεις και στεγανοποιήστε τις και πάλι Καθαρίστε τη βαλβίδα εισόδου, αντικαταστήστε τα κατεστραμμένα εξαρτήματα, χρησιμοποιήστε καλύτερης ποιότητας αέριο Καθαρίστε τη βαλβίδα εισόδου / τις συνδέσεις, αντικαταστήστε τα κατεστραμμένα εξαρτήματα, χρησιμοποιήστε καλύτερης ποιότητας αέριο. Αντικαταστήστε ή καθαρίστε το ελατήριο. Μην αφαιρείτε το συρματόσχοινο ανάρτησης του ελατηρίου! Αντικαταστήστε το στεγανοποιητικό δακτύλιο (19) Αντικαταστήστε το διάφραγμα Τοποθετήστε σωστά το διάφραγμα, εφαρμόστε μια λεπτή στρώση γράσο teflon στο οδηγό ωστήριο Αντικαταστήστε το διάφραγμα Καθαρίστε το φίλτρο Αντικαταστήστε τα δοχεία αερίου με γεμάτα Ανοίξτε τις βαλβίδες αποκοπής Τυλίξτε μια θερμαντική ταινία γύρω από το φίλτρο ή/και τη σύνδεση αγωγού πίεσης και θερμάνετε τα στοιχεία. Κλείστε την παροχή αερίου πριν από το φίλτρο, ρυθμίστε το σύστημα δοσομέτρησης αερίου σε ελαχιστοποιημένη ροή δόσης και εκκινήστε την εγκατάσταση Συνδέστε τη θέρμανση ή επισκευάστε την Χρησιμοποιήστε ένα ρυθμιστή υποπίεσης με παγίδα υγρών 11 / 20

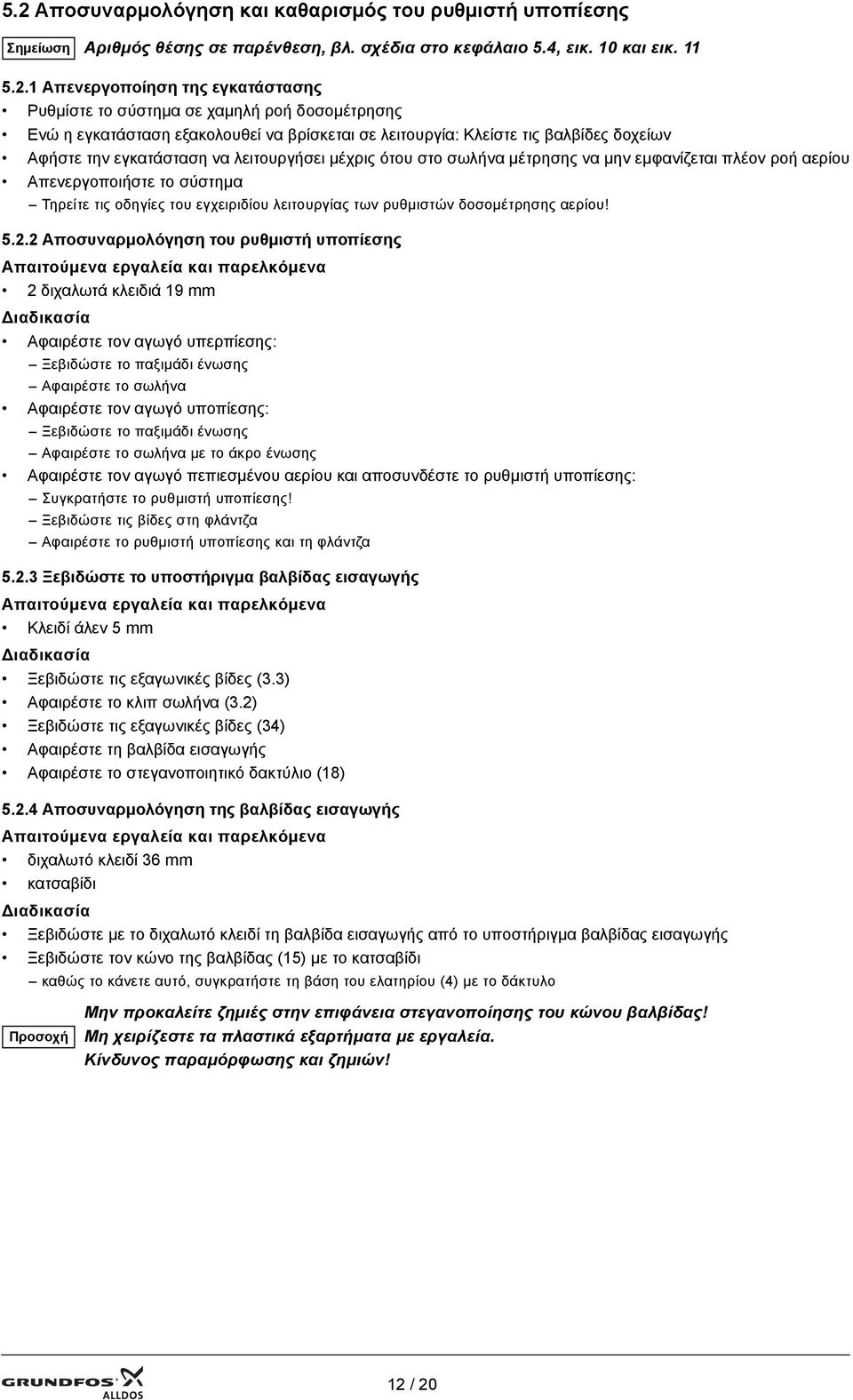

12 5.2 Αποσυναρμολόγηση και καθαρισμός του ρυθμιστή υποπίεσης Σημείωση Αριθμός θέσης σε παρένθεση, βλ. σχέδια στο κεφάλαιο 5.4, εικ. 10 και εικ Απενεργοποίηση της εγκατάστασης Ρυθμίστε το σύστημα σε χαμηλή ροή δοσομέτρησης Ενώ η εγκατάσταση εξακολουθεί να βρίσκεται σε λειτουργία: Κλείστε τις βαλβίδες δοχείων Αφήστε την εγκατάσταση να λειτουργήσει μέχρις ότου στο σωλήνα μέτρησης να μην εμφανίζεται πλέον ροή αερίου Απενεργοποιήστε το σύστημα Τηρείτε τις οδηγίες του εγχειριδίου λειτουργίας των ρυθμιστών δοσομέτρησης αερίου! Αποσυναρμολόγηση του ρυθμιστή υποπίεσης Απαιτούμενα εργαλεία και παρελκόμενα 2 διχαλωτά κλειδιά 19 mm Διαδικασία Αφαιρέστε τον αγωγό υπερπίεσης: Ξεβιδώστε το παξιμάδι ένωσης Αφαιρέστε το σωλήνα Αφαιρέστε τον αγωγό υποπίεσης: Ξεβιδώστε το παξιμάδι ένωσης Αφαιρέστε το σωλήνα με το άκρο ένωσης Αφαιρέστε τον αγωγό πεπιεσμένου αερίου και αποσυνδέστε το ρυθμιστή υποπίεσης: Συγκρατήστε το ρυθμιστή υποπίεσης! Ξεβιδώστε τις βίδες στη φλάντζα Αφαιρέστε το ρυθμιστή υποπίεσης και τη φλάντζα Ξεβιδώστε το υποστήριγμα βαλβίδας εισαγωγής Απαιτούμενα εργαλεία και παρελκόμενα Κλειδί άλεν 5 mm Διαδικασία Ξεβιδώστε τις εξαγωνικές βίδες (3.3) Αφαιρέστε το κλιπ σωλήνα (3.2) Ξεβιδώστε τις εξαγωνικές βίδες (34) Αφαιρέστε τη βαλβίδα εισαγωγής Αφαιρέστε το στεγανοποιητικό δακτύλιο (18) Αποσυναρμολόγηση της βαλβίδας εισαγωγής Απαιτούμενα εργαλεία και παρελκόμενα διχαλωτό κλειδί 36 mm κατσαβίδι Διαδικασία Ξεβιδώστε με το διχαλωτό κλειδί τη βαλβίδα εισαγωγής από το υποστήριγμα βαλβίδας εισαγωγής Ξεβιδώστε τον κώνο της βαλβίδας (15) με το κατσαβίδι καθώς το κάνετε αυτό, συγκρατήστε τη βάση του ελατηρίου (4) με το δάκτυλο Προσοχή Μην προκαλείτε ζημιές στην επιφάνεια στεγανοποίησης του κώνου βαλβίδας! Μη χειρίζεστε τα πλαστικά εξαρτήματα με εργαλεία. Κίνδυνος παραμόρφωσης και ζημιών! 12 / 20

13 5.2.5 Καθαρισμός των εξαρτημάτων της βαλβίδας εισαγωγής Απαιτούμενα εργαλεία και παρελκόμενα Ζεστό νερό (περ. 40 C) Μαλακή βούρτσα Διαδικασία Καθαρίστε όλα τα μέρη με ζεστό νερό, χρησιμοποιήστε βούρτσα αν χρειάζεται: Εσωτερική πλευρα υποστηρίγματος βαλβίδας εισαγωγής Έδρα βαλβίδας (1.1) Κώνος βαλβίδας (15) Βιδωτό τμήμα (1.2) Ελατήριο (17) Έδρα ελατηρίου (24) Αν χρειάζεται, αντικαταστήστε τα κατεστραμμένα εξαρτήματα. Πρόταση Αντικαταστήστε την έδρα της βαλβίδας (1.1) και το ελατήριο (17) (σετ ανταλλακτικών) Ελέγξτε την επιφάνεια στεγανοποίησης του κώνου της βαλβίδας (15) αντικαταστήστε αν υπάρχουν ζημιές Αντικαταστήστε τον κώνο της βαλβίδας ακόμη και αν οι ζημιές είναι ελάχιστες! Κίνδυνος διαφυγής αερίου! Στεγνώστε καλά όλα τα εξαρτήματα Προσοχή Η προσαρμογή εξαρτημάτων που έχουν υγρασία ενέχει τον κίνδυνο διάβρωσης! Επανασυναρμολόγηση της βαλβίδας εισαγωγής Προσοχή Όλες οι επιφάνειες στεγανοποίησης πρέπει να είναι καθαρές και απαλλαγμένες από ιζήματα. Τοποθετήστε τη βαλβίδα εισαγωγής έτσι ώστε να μη λυγίσει το ωστήριο του κώνου της βαλβίδας (15)! Εισαγάγετε τη βαλβίδα στην έδρα της και το βιδωτό τμήνμα Εισαγάγετε το ελατήριο από την κάτω πλευρά Βιδώστε την έδρα του ελατηρίου από την κάτω πλευρά μέχρι τον αναστολέα ορίου κατά τη διάρκεια αυτής της διαδικασίας, κρατήστε προς τα πάνω τον κώνο της βαλβίδας με το κατσαβίδι Τοποθετήστε ένα νέο στεγανοποιητικό δακτύλιο (16) στο υποστήριγμα της βαλβίδας εισαγωγής Βιδώστε τη βαλβίδα εισαγωγής Αποσυναρμολόγηση και καθαρισμός της σύνδεσης υποπίεσης (μόνο GS 148) Απαιτούμενα εργαλεία και παρελκόμενα Κλειδί άλεν 5 mm Ζεστό νερό (περ. 40 C) Μαλακή βούρτσα Διαδικασία Ξεβιδώστε τις εξαγωνικές βίδες (35) Αποσυνδέστε τη σύνδεση υποπίεσης Καθαρίστε το εσωτερικό της σύνδεσης υποπίεσης με ζεστό νερό, χρησιμοποιήστε βούρτσα αν χρειάζεται Στεγνώστε καλά όλα τα εξαρτήματα Προσοχή Η προσαρμογή εξαρτημάτων που έχουν υγρασία ενέχει τον κίνδυνο διάβρωσης! 13 / 20

14 5.2.8 Αποσυναρμολόγηση του ρυθμιστή υποπίεσης Απαιτούμενα εργαλεία και παρελκόμενα Κλειδί άλεν 5 mm Διαδικασία Ξεβιδώστε τις εξαγωνικές βίδες (35) Αφαιρέστε το επάνω τμήμα Βγάλτε έξω το διάφραγμα (29) με το δίσκο διαφράγματος (6) και το δακτύλιο διαφράγματος (7) Αποσυναρμολογήστε τον κώνο της βαλβίδας (20) και το ελατήριο (21) ξεβιδώνοντας το παξιμάδι (25) Ξεβιδώστε το δακτύλιο διαφράγματος και αφαιρέστε το διάφραγμα Ξεβιδώστε το βιδωτό τμήμα (23) από το κάτω τμήμα Καθαρισμός των εξαρτημάτων του ρυθμιστή υποπίεσης Απαιτούμενα εργαλεία και παρελκόμενα Ζεστό νερό (περ. 40 C) Μαλακή βούρτσα Διαδικασία Καθαρίστε όλα τα μέρη με ζεστό νερό, χρησιμοποιήστε βούρτσα αν χρειάζεται: Εσωτερικές πλευρές επάνω και κάτω τμήματος Δίσκος διαφράγματος (27) Δακτύλιος διαφράγματος (26) Παξιμάδι (25) Ελατήριο (21) Προσοχή Μην αφαιρείτε το συρματόσχοινο ανάρτησης του ελατηρίου! Οδηγό ωστήριο (22) Βιδωτό τμήμα (23) Αν χρειάζεται, αντικαταστήστε τα κατεστραμμένα εξαρτήματα Στεγνώστε καλά όλα τα εξαρτήματα Προσοχή Η προσαρμογή εξαρτημάτων που έχουν υγρασία ενέχει τον κίνδυνο διάβρωσης! 14 / 20

15 Επανασυναρμολόγηση του ρυθμιστή υποπίεσης Τοποθετήστε το νέο στεγανοποιητικό δακτύλιο στο δίσκο διαφράγματος Τοποθετήστε νέο διάφραγμα (29) στο δίσκο διαφράγματος (27) Προσοχή Προσοχή στη θέση τοποθέτησης! Βιδώστε το δακτύλιο διαφράγματος (26) Εφαρμόστε μια λεπτή στρώση γράσου teflon στο οδηγό ωστήριο και βιδώστε το στο δίσκο διαφράγματος Τοποθετήστε ένα νέο στεγανοποιητικό δακτύλιο (19) στον κώνο της βαλβίδας (20) Μην προκαλείτε ζημιές στον κώνο της βαλβίδας! Εισαγάγετε τον κώνο της βαλβίδας (20) Εισαγάγετε το ελατήριο (21) Βιδώστε το παξιμάδι (25), μέχρις ότου η επιφάνεια του κώνου της βαλβίδας (20) βρεθεί στο ίδιο επίπεδο με την επιφάνεια του παξιμαδιού Η οπή διέλευσης πρέπει να βρίσκεται στην κατεύθυνση του ελατηρίου Τοποθετήστε ένα νέο στεγανοποιητικό δακτύλιο (18) στο βιδωτό τμήμα (23) Βιδώστε το βιδωτό τμήμα (23) Τοποθετήστε το συναρμολογημένο δίσκο διαφράγματος στο κάτω τμήμα και ευθυγραμμίστε τον Ο δίσκος διαφράγματος πρέπει να κινείται ελεύθερα στο βιδωτό τμήμα. Σε περίπτωση που η κίνηση γίνετι αργά ή υπάρχουν κολλήματα, υπάρχει κίνδυνος διαφυγής αερίου! Πιέστε με το χέρι προς τα κάτω το δίσκο διαφράγματος (27). Ο κώνος (20) της βαλβίδας υπερπίεσης πρέπει να ανοίξει. Όταν δεν υφίσταται χειρισμό, θα πρέπει να είναι καλά κλειστός. Τοποθετήστε ένα νέο στεγανοποιητικό δακτύλιο (30) στο επάνω τμήμα Τοποθετήστε το επάνω τμήμα πάνω στο κάτω τμήμα Προσοχή στη θέση της βαλβίδας υπερπίεσης! Τοποθετήστε τις εξαγωνικές βίδες (35) και τους δίσκους (36) Τοποθετήστε τους δίσκους (36) και τα παξιμάδια καπακιού (37) Σφίξτε σταυρωτά τις εξαγωνικές βίδες (35) Ροπή: 200 Ncm Τοποθετήστε το υποστήριγμα βαλβίδας εισαγωγής: Εισαγάγετε ένα νέο στεγανοποιητικό δακτύλιο (18) Τοποθετήστε το κάτω τμήμα του κλιπ σωλήνα (3.2) Τοποθετήστε το υποστήριγμα βαλβίδας εισαγωγής Το ωστήριο του κώνου της βαλβίδας (15) πρέπει να βυθίζεται στην οπή του κώνου της βαλβίδας (29) χωρίς την εφαρμογή δύναμης Εισαγάγετε τους δίσκους και τις εξαγωνικές βίδες Σφίξτε τις εξαγωνικές βίδες χωρίς παραμόρφωση του υποστηρίγματος βαλβίδας εισαγωγής Επανατοποθετήστε τη σύνδεση υποπίεσης: (μόνο GS , GS , GS ) Εισαγάγετε ένα νέο στεγανοποιητικό δακτύλιο (18) Τοποθετήστε τη σύνδεση υποπίεσης Εισαγάγετε τους δίσκους και τις εξαγωνικές βίδες Σφίξτε τις εξαγωνικές βίδες Επανατοποθέτηση του ρυθμιστή υποπίεσης Επανατοποθετήστε το ρυθμιστή υποπίεσης σύμφωνα με το κεφ. 4 Oι επιφάνειες στεγανοποίησης πρέπει να είναι καθαρές Χρησιμοποιήστε μια νέα επίπεδη φλάντζα Ελέγξτε τη στεγανότητα πριν από την επανεκκίνηση (τηρείτε τις οδηγίες του εγχειριδίου χρήσης)! Κίνδυνος διαφυγής αερίου! 15 / 20

16 5.3 Σετ ανταλλακτικών Σας συνιστούμε να διατηρείτε σε απόθεμα μερικά σετ ανταλλακτικών για να διασφαλίσετε τη γρήγορη αντικατάσταση των φθειρομένων εξαρτημάτων (μόνο από εξουσιοδοτημένο προσωπικό) σε περίπτωση που χρειαστεί. Σετ ανταλλακτικών, που αποτελούνται από ελατήριο έδρας βαλβίδας, διάφραγμα και 1 σετ στεγανοποιητικών δακτυλίων Αρ. παραγγελίας Περιγραφή ( ) Σετ ανταλλακτικών VGS-147 (1-40 kg/h) ( ) Σετ ανταλλακτικών VGS-148 ( kg/h) ( ) Σετ ανταλλακτικών VGS-148 (6-120 kg/h) ( ) Σετ ανταλλακτικών VGS-148 ( kg/h) 5.4 Σχέδια ρυθμιστή υποπίεσης Ρυθμιστής υποπίεσης VGS ( ) TM Εικ. 10 Σχέδιο συναρμολόγησης VGS / 20

17 5.4.2 Σετ ανταλλακτικών ρυθμιστή υποπίεσης VGS ( ) TM Εικ. 11 Σχέδιο συναρμολόγησης VGS / 20
