1 Εισαγωγή στην Ενεργειακή Τεχνολογία Ενέργεια και περιβάλλον Αλεξάνδρα Κατσίρη Τοµέας Υδατικών Πόρων και Περιβάλλοντος Εθνικό Μετσόβιο Πολυτεχνείο Αθήνα 2010 Περιβαλλοντικές επιπτώσεις ηλεκτρικής ενέργειας Στο σημείο εφαρμογής μπορεί να θεωρηθεί «καθαρή» Π.χ. ηλεκτρικά αυτοκίνητα, ηλεκτρικές συσκευές δεν εκλύουν οσμές, καυσαέρια ρύπους Στο σημείο παραγωγής απαιτείται η μετατροπή άλλων μορφών ενέργειας σε ηλεκτρική ενέργεια, Η διαδικασία μετατροπής έχει απώλειες ενέργειας με σημαντικές επιπτώσεις στο περιβάλλον η = Ηλεκτρική ενέργεια Ενέργεια κκαυσίµο Ε = E el in

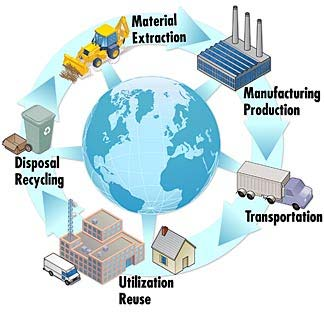

2 Ανάλυση Κύκλου ζωής Επιπτώσεις σε όλα τα στάδια παραγωγής ενός αγαθού Αλλαγή πρώτων υλών Πιο αποδοτικές µέθοδοι παραγωγής πρώτων υλών και προϊόντων Ανάκτηση, ανακύκλωση, επαναχρησιµοποίηση υλικών και ενέργειας Πηγή: Είναι ένα εργαλείο εκτίµησης των περιβαλλοντικών επιβαρύνσεων που συνδέονται µε κάποιο προϊόν, µια διεργασία ή µια δραστηριότητα προσδιορίζοντας και ποσοτικοποιώντας την ενέργεια και τα υλικά που χρησιµοποιούνται, καθώς και τα απόβλητα που απελευθερώνονται στο περιβάλλον. Χαρακτηριστικά ορυκτών καυσίμων Ορυκτά καύσιμα προέρχονται από την αποσύνθεση οργανικής ύλης Πετρέλαιο Λιθάνθρακες, γαιάνθρακες (Κωκ, Λιγνίτης, τύρφη) Φυσικό αέριο Αποτελούνται από άνθρακα (C), υδρογόνο (H), και άλλα στοιχεία σε ίχνη, όπως θείο (S), άζωτο (N), οξυγόνο (O), στάχτη και όταν καίγονται αποδίδουν θερμότητα Θερμογόνος δύναμη είναι το ποσό της ενέργειας που αποδίδεται κατά την στοιχειομετρική καύση μιας ορισμένης ποσότητας καυσίμου, kj/kg ή kcal/kg (1 kcal = 4,184 kj) Ανωτέρα θερμογόνος δύναμη (περιλαμβάνει τη λανθάνουσα θερμότητα της υγροποίησης των υδρατμών) Κατωτέρα θερμογόνος δύναμη

3 Πίνακας 1. Τυπική σύσταση ορυκτών καυσίμων Συστατικά καυσίµων Θερµογόνος δύναµη, kj/kg Σύσταση % Ασφαλ τουχος άνθρα κας Υποασφαλτο ύχος άνθρακα ς Λιγνίτης (Πτολεµ αϊδας) Βενζίνη Αργο πετρέλαι ο Φυσικό αέριο Άνθρακας 67 48, ,2 85,6 74,1 Υδρογόνο 5 3,3 12,5 9,7 23,9 Θείο 1,5 0, ,3 2,3 0,0 Άζωτο 1,5 0,7 0,02 1,2 1,7 Οξυγόνο 8,7 11,9 0,8 0,3 Στάχτη 9,8 5, ,1 Υγρασία 6,7 30, ,3 Πίνακας 2 Χαρακτηριστικά Ελληνικών γαιανθράκων Περιοχή Υγρασί α Πτητικά Μόνιµος άνθρακα ς Τέφρα Θείο Α Θ Kcal/kg Αετοχώριο 18,30 29, , Αλιβέρι 35,30 32,80 21,00 10, Βεύη 40,00 50,40 9, Κύµη 22,40 32,40 27,90 17, Μεγαλόπολ 62,20 17,59 10,60 9,61 1, η Μέγαρα 49,2 22,00 15,80 13,00 2, Παγγαίο 14,00 35,60 32,80 15, Πτολεµαΐδα 62,00 18,02 14,50 5,30 0, Σέρρες 19,7 39,60 6, Ωρωπός 32,70 27,90 19,30 20, Ορεστιάδα 33,00 30,00 27,50 9,50 2,

4 Αποθέματα λιγνίτη στον Ελληνικό χώρο Λιγνιτικό πεδίο Πτολεμαΐδας Αμυνταίου Αποθέματα 2700 Μt Συνολική εγκατεστημένη ισχύς 4000 MW Λιγνιτικό πεδίο Μεγαλόπολης Αποθέματα 370 Μt Συνολική εγκατεστημένη ισχύς 850 MW Παράγουν το 97% της συνολικής παραγωγής Το υπόλοιπο 3% εξ ημισείας από Αλιβέρι και άλλα 25 μικρά λιγνιτωρυχεία. Καλύπτουν το 65% της ολικής ζήτησης ενέργειας Παράδειγμα: Εκτίμηση ποσότητας καυσίμου Θερμοηλεκτρικός σταθμός παραγωγής ενέργειας ισχύος 500 MW καίει ασφαλτούχο άνθρακα. Η απόδοση μετατροπής σε ηλεκτρική ενέργεια είναι 36%. Η τυπική ετήσια παραγωγή του σταθμού είναι 65% της δυναμικότητας. Να εκτιμηθεί η ετήσια κατανάλωση καυσίμουκαθώςκαιποσότητεςτέφραςκαιθείουπουεισέρχονται με το καύσιμο. Λύση 1. Η μέγιστη δυναμικότητα παραγωγής ενέργειας του σταθμού είναι: kw hr d 9 = 500 MW = 4,38 10 kw - h/yr MW d yr 2. H πραγματική παραγωγή ενέργειας είναι = ( ) = kw - h/yr

5 3. Από την εξίσωση: Παράδειγμα : Λύση Eel kw hr η = 0.36 = Ein E E in 4. Γνωρίζοντας ότι 1 watt = 1 joule/sec E in = kw - hr yr 5. H ενέργεια αυτή θα προκύψει από την καύση λιθάνθρακα με θερμογόνο δύναμη ΑΘΔ = kj/kg E 3. Η ποσότητα του θείου και της τέφρας 9 in = kw hr 9 kj - hr sec = = sec - yr hr kj/yr kj/yr ( m )( ΑΘ ) m = = kg/yr in = coal coal m sulfur m ash.5 = = ( ) = kg/yr ( ) = kg/yr kj yr Ατμοσφαιρικές εκπομπές θερμοηλεκτρικών σταθμών Κύριοι αέριοι ρύποι που εκπέμπονται από θερμοηλεκτρικούς σταθμούς είναι: Διοξείδιο του άνθρακα, CO 2 Διοξείδιο του θείου, SO 2 Οξείδια του αζώτου, NΟ x Κονιορτός ή σωματίδια, PM Εξαρτάται από το μέγεθος της μονάδας και το χρησιμοποιούμενο καύσιμο (λιγνίτης, φυσικό αέριο)

6 Πίνακας 3: Εκπομπές αερίων ρύπων από μεγάλες εγκαταστάσεις καύσης και Εθνικοί στόχοι (t/έτος) Εκποµπές t/year Υφιστάµενες (2002) Στόχος Στόχος Στόχος Μετά το 2018 SO NO x Κονιορτός Πηγή: Η.Π /1904/Ε103 (ΦΕΚ Β1634/ ) Εθνικό σχέδιο µείωσης εκποµπών ρύπων από υφιστάµενες µεγάλες εγκαταστάσεις καύσης Πίνακας 4: Συντελεστές εκποµπής αερίων ρύπων από µεγάλες εγκαταστάσεις καύσης σύµφωνοι µετην οδηγία81/2001/εκ (g/gj) Ρύπος Ισχύς (MW) Λιθάνθρακες Λιγνίτες Πετρέλαιο Diesel Βενζίνη Φυσικό αέριο SO 2 > , , ,5 NΟ x > , ,6 Πίνακας 5: Οριακές τιμές εκπομπών ρύπων (1), mg/nm 3 Ρύπος Ισχύς (MW) Λιθάνθρακε ςκαι γαιάνθρακε ς Πετρέλαιο Φυσικ ό αέριο Νέες εγκαταστάσε ις SO 2 > (2) (3) NΟ x > (2) (3) Τέφρα > (4) (5) Σηµείωση: Νm 3 = m 3 αέρα σε κανονικές συνθήκες θερµοκρασίας και πίεσης (1) ΚΥΑ 29459/1510 (ΦΕΚ Β992/ Καθορισµός ανωτάτου ορίου εκποµπών για ορισµένους ατµοσφαιρικούς ρύπους σεσυµµόρφωση µε τις διατάξεις της οδηγίας 81/2001/ΕΚ (2) >300 ΜW (3) ΜW (4) >100 ΜW (5) ΜW

7 Πίνακας 6: Μέγιστες επιτρεπόμενες συγκεντρώσεις αερίων εκπομπών σε g/gj (1) στις ΗΠΑ Τύπος καυσίµου SO 2 NO x PM Λιθάνθρακας /Γαιάνθρακας Πετρέλαιο Φυσικό αέριο 86 (1) 1 g/gj = ng/j = νανογραµµάρια ρύπου ανά Joule εισαγόµενης ενέργειας στον καυστήρα. Πίνακας 7: Εκπομπές αερίων ρύπων στην Ευρώπη ανάλογα με το τύπο του καυσίμου 2007 (g/gj) Πηγή: ΕΕΑ technical report No 4/2008 Air pollution from electricity generating large combustion plants Copenhagen: EEA, 2008

8 Σχηματισμός διοξειδίου του άνθρακα Αποτελεί το κύριο τελικό προϊόν της τέλειας καύσης του άνθρακα σύμφωνα με την αντίδραση: C + O 2 CO 2 Αντίστοιχα από την καύση του υδρογόνου παράγονται υδρατμοί. Για την καύση φυσικού αερίου, που ιδεατά απεικονίζεται σαν καθαρό μεθάνιο, ισχύσει η αντίδραση: CH O2 CO2 + 2H 2O Αντίστοιχες εξισώσεις ισχύουν για όλα τα ορυκτά καύσιμα εφόσον είναι γνωστή η χημική τους σύσταση Η παραγωγή καυσαερίων υπολογίζεται σε όρους μάζας CO 2 /μονάδα παραγόμενης ενέργειας καιέτσιείναιδυνατήη σύγκριση μεταξύ των διάφορων τύπων καυσίμων Παράδειγμα: Παραγωγή CO 2 από την καύση άνθρακα και φυσικού αερίου Να υπολογιστούν οι εκπομπές CO 2 από την καύση ασφαλτούχου άνθρακα και φυσικού αερίου ανά μονάδα παραγόμενης ενέργειας, με βάση τα στοιχεία του πίνακα 1. Λύση: 1. Από την εξίσωση καύσης του άνθρακα έχουμε 12+2(16) = 44, Δηλαδή 12 kg άνθρακα παράγουν 44 kg CO 2 2. Ο ασφαλτούχος άνθρακας έχει περιεκτικότητα σε άνθρακα 67.0% άρα 1 kg στερεού καυσίμου περιέχει 0,67 kg άνθρακα και παράγει 0,67x44/12 = 2.46 kg CO 2 /kg καυσίμου 3. Κάθε kg στερεού καυσίμου έχει θερμογόνο δύναμη kj, άρα η παραγωγή CO 2 ανά kj είναι (CO 2 ) coal = 2,46/28400 = 86,5 x 10 6 kg CO 2 /kj 4. Αντίστοιχαγιατοφυσικόαέριοπροκύπτει (CO 2 ) gas = 49.9 x 10 6 kg CO 2 /kj 5. Κατά συνέπεια το φυσικό αέριο παράγει πολύ λιγότερα καυσαέρια ανά kj θερμογόνου δύναμης και συγκεκριμένα 49,9 x 10 6 /98,5 x 10 6 = 0,58

9 Παράδειγμα: Παραγωγή SO 2 θερμοηλεκτρικού σταθμού Να υπολογιστούν οι εκπομπές SO 2 από το θερμοηλεκτρικό σταθμό του παραδείγματος 3. Να ληφθεί υπόψη ότι το 97% του περιεχόμενου θείου στο καύσιμο μετατρέπεται σε SO 2. Να συγκριθεί η εκπομπή με το επιτρεπόμενο όριο του πίνακα 5. Λύση: 1. Από την εξίσωση καύσης του θείου έχουμε S + O 2 = SO (16) = 64 Δηλαδή 32 kg θείου παράγουν 64 kg SO 2 2. Ο ασφαλτούχος άνθρακας έχει περιεκτικότητα σε θείο 1,5% άρα 1 kg στερεού καυσίμου περιέχει kg θείου και παράγει 0,97 x x 64/32 = 0,0291 kg SO 2 /kg καυσίμου 3. Η ετήσια παραγωγή SO 2 είναι = 0,0291 x x 10 9 = 2,91 x 10 7 kg SO 2 /year 4. Η συγκεκριμένη μονάδα χρησιμοποιεί 1,002 x10 9 kg/year καύσιμα με θερμογόνο δύναμη 2,85 x kj /year. Εκφράζοντας το αποτέλεσμα σε όρους εκπομπές ανά μονάδα ενέργειας εισαγόμενου καυσίμου έχουμε (SO 2 )/E in = x x 10 9 /2.85 x = 1.02 x 10 6 kg SO 2 /kj = 1.02 x 10 6 x 10 9 ng/j = 1020 ng/j 5. Κατά συνέπεια οι εκπομπές θείου υπερβαίνουν το επιτρεπόμενο όριο των 520 ng/j και θα απαιτηθεί αποθείωση του καυσίμου πριν τη χρήση του. Σχηματισμός τέφρας Βασική πρόσμιξη των στερεών ορυκτών καυσίμων είναι αδρανή, άκαυστα συστατικά ή τέφρα. Η τέφρα περιέχει ίχνη σιδήρου, πυριτίου και βαρέων μετάλλων Το πετρέλαιο και το φυσικό αέριο δεν περιέχουν στάχτη Η στάχτη διαφεύγει με τα αέρια καύσιμα, ως ιπτάμενη τέφρα (flyash) ή κονιορτός Η τέφρα συλλέγεται από τα ηλεκτροστατικά φίλτρα

10 Παράδειγμα: Εκπομπές ιπτάμενης τέφρας θερμοηλεκτρικού σταθμού Να υπολογιστεί ο βαθμός απόδοσης των ηλεκτροστατικών φίλτρων που θα εγκατασταθούν στο σταθμό του παραδείγματος 3 ώστε να επιτυγχάνεται το όριο PM του πίνακα 4 για νέες εγκαταστάσεις (13 ng/j). Να θεωρηθεί ότι το 80% της τέφρας διαφεύγει με τα καυσαέρια ενώ το 20% συλλέγεται ως στερεό απόβλητο Λύση 1. Ιπτάμενη τέφρα είναι το 80% της συνολικής τέφρας του εισερχόμενου καυσίμου: 0,80 x9,82 x 10 7 kg/year = x 10 7 kg/year 2. Ηεκπομπέςανάμονάδαενέργειας: x 10 7 kg/year /2.85 x kj/year = 2.76 x 10 6 kg/kj = 2760 ng/j 3. Οαπαιτούμενοςβαθμόςαπόδοσηςτωνφίλτρωνείναι Ε = ( )/2760 x 100 = 99.53% Σχήμα 1. Σχηματικό διάγραμμα τέφρας Εκποµπές Ηλεκτροστατικό φίλτρο Βαθµός απόδοσης? Εισαγόµενη τέφρα µετο καύσιµο Καυστήρας καυσίµου Ιπτάµενη τέφρα Στερεό υπόλειµµα

11 Σχηματισμός οξειδίων του αζώτου (ΝΟ x ) Τα οξείδια του αζώτου συνίστανται κυρίως από μονοξείδιο του αζώτου (ΝΟ) και διοξείδιο του αζώτου (ΝΟ 2 ). Το διοξείδιο του αζώτου έχει χρώμα καφεκόκκινο και είναι τοξικό σε πολύ υψηλές συγκεντρώσεις. Σε χαμηλότερες συγκεντρώσεις, όπως αυτές στην ατμόσφαιρα αστικών περιοχών προκαλεί ερεθισμούς του αναπνευστικού, πχ βρογχίτιδα. Κατά την καύση των στερεών καυσίμων σε υψηλές θερμοκρασίες παράγεται ΝΟ, κυρίως από το άζωτο που περιέχεται στο καύσιμο και το οξυγόνο του αέρα. το ΝΟ, εκλυόμενο στην ατμόσφαιρα οξειδώνεται σταδιακά από το ατμοσφαιρικό οξυγόνο σε ΝΟ 2 Η στοιχειομετρία σχηματισμού των ΝΟ x είναι πολύπλοκη γι αυτό συνήθως η εκτίμηση της ποσότητας τους στα καυσαέρια γίνεται με μετρήσεις.` Άλλες επιπτώσεις του κύκλου ζωής Επιπτώσεις κατά την εκσκαφή των κοιτασμάτων (συνήθως επιφανειακή ) Ρύπανση νερών, αλλαγή τοπίου, συσσώρευση στείρων, καθιζήσεις Επιπτώσεις των αγωγών μεταφοράς φυσικού αερίου Διαρροές Επιπτώσεις από τις γραμμές μεταφοράς του ηλεκτρικού ρεύματος Αισθητική όχληση, ηλεκτρομαγνητικά κύματα

12 Περιβαλλοντικές επιπτώσεις άλλων μορφών ενέργειας Μορφή ενέργειας Γεωθερµία Βιοµάζα Ηλιακή Αιολική Ενέργεια από κύµατα Επιπτώσεις Εκποµπές υδρόθειου; Τοπικές σεισµικές δονήσεις; Θόρυβος,; Χρήσεις γης; Μεγάλες εκτάσεις γης; οικολογικές συνέπειες; Απώλεια βιοποικιλότητας; Αυξηµένη χρήση λιπασµάτων; Εκποµπές αερίων κατά τη σοδειά και τη µετατροπή Μεγάλες εκτάσεις γης; Προβληµατική διάθεση των χρησιµοποιηµένων κυττάρων Μεγάλες εκτάσεις γης; Αισθητική όχληση; Ηλεκτροµαγνητικές παρεµβολές; Επιπτώσεις στα πουλιά Αισθητική όχληση; Παρεµβολές στη ναυσιπλοΐα; Επιπτώσεις στην κυκλοφορία του νερού µε αντίκτυποστην ποιότητα του νερού ; ιαταράξεις του οικοσυστήµατος Έργο, θερμότητα και ενέργεια Το έργο και η θερμότητα είναι μορφές ενέργειας Θερμότητα είναι η ενέργεια που μεταφέρεται από ένα σώμα στο άλλο λόγω διαφοράς θερμοκρασίας Έργο είναι η ενέργεια που απαιτείται για την ανύψωση ενός φορτίου ή τη μεταφορά μιας μάζας ενάντια σε μια αντίσταση Το έργο μπορεί να μετατραπεί πλήρως σε θερμότητα ενώ μόνο ένα μέρος της θερμότητας μπορεί να μετατραπεί σε έργο (2 ος Νόμος Θερμοδυναμικής) Ο ηλεκτρισμός είναι μορφή ενέργειας με την έννοια του έργου

13 Ένταση, Ηλεκτρικό δυναμικό, ισχύς και αντίσταση Ηλεκτρικό ρεύμα, Ι, είναι η ροή ηλεκτρονίων δια μέσου ενός αγωγού, (φορτίο ανά μονάδα χρόνου) Το Ηλεκτρικό δυναμικό, V, είναι το έργο που παράγεται κατά τη μετακίνηση μοναδιαίου ηλεκτρικού φορτίου από το σημείο αυτό ως το άπειρο, (έργο ανά μοναδιαίο φορτίο) Ηισχύς, W, είναι το γινόμενο του ηλεκτρικού δυναμικού επί την ένταση του ρεύματος (έργο ανά μονάδα χρόνου) H Ενέργεια, Ε, είναι το γινόμενο της ισχύος επί το χρόνο Θεμελιώδεις μηχανισμοί που προκαλούν κίνηση ηλεκτρονίων και άρα ηλεκτρικό ρεύμα Κινητήριος µηχανισµός Ηλεκτροµηχανικός Ηλεκτροχηµικός Φωτοβολταϊκός Θερµοηλεκτρικός Θερµοϊονικός Πιεζοηλεκρικός Αρχή λειτουργίας Κίνηση αγωγού σε κατεύθυνση κάθετη προς το µαγνητικό πεδίο ύο ανόµοιοι αγωγοί βυθισµένοι σε ηλεκτρολύτη, ιέγερση ηλεκτρονίων σε ηµιαγωγούς µεβοµβαρδισµόφωτονίωναπότο ηλιακό φως ή άλλη πηγή φωτός ιαφορά θερµοκρασίας µεταξύ της συµβολής και των ελεύθερων άκρων δύο ανόµοιων µετάλλων Θέρµανση αγωγών υψηλής θερµοκρασίας Πίεση που ασκείται σε ορισµένα κρυσταλλικά ορυκτά Σχήµα 2 Μπαταρίες, fuel cells

14 Ηλεκτρομηχανικές γεννήτριες ρεύματος Το κύριο ζητούμενο είναι ο μηχανισμός περιστροφής του πηνίου μέσα στο μαγνητικό πεδίο ώστε να δημιουργηθεί το ηλεκτρικό ρεύμα Τα ηλεκτρόνια κινούνται κάθετα προς την κατεύθυνση του μαγνητικού πεδίου και τη γραμμική ταχύτητα περιστροφής του πηνίου Καθώς η ταχύτητα του πηνίου αλλάζει διεύθυνση καθώς περιστρέφεται, αλλάζει και η κατεύθυνση της ροής του ρεύματος και έτσι παράγεται το εναλλασσόμενο ρεύμα Η συχνότητα με την οποία το ρεύμα αλλάζει διεύθυνση εξαρτάται από την ταχύτητα περιστροφής του πηνίου, Αυτή είναι 60 κύκλοι ανά sec (60 Hertz) στην Αμερική και 50 Hertz στην Ευρώπη και άλλα μέρη του κόσμου Οι εμπορικές γεννήτριες περιλαμβάνουν μεγάλο αριθμό πηνίων ικανών να παράγουν πολύ υψηλές τάσεις (Volt). Ένα μέρος της παραγόμενης ενέργειας χρησιμοποιείται για τη δημιουργία του μαγνητικού πεδίου Οι γραμμές μεταφοράς μεταφέρουν το ρεύμα σε υψηλή τάση στους τοπικούς σταθμούς διανομής όπου η τάση μετασχηματίζεται στα 220 V για χρήση στις αστικές καταναλώσεις. Στρόβιλοι (τουρμπίνες) και πηγές ενέργειας Η τουρμπίνα παρέχει το μηχανισμό και την ενέργεια για την περιστροφή του πηνίου Μία σχηματική τουρμπίνα φαίνεται στο σχήμα 3α Η κινητήρια δύναμη μπορεί να είναι νερό (υδροηλεκτρικά), αέρας (ανεμογεννήτριες) ή ατμός (θερμοηλεκτρικά) ή καυσαέριο (αεριοστρόβιλοι) Οι μοντέρνοι ατμοστρόβιλοι που κινούνται με υπέρθερμο ατμό είναι πολύπλοκες κατασκευές σχήμα 3β Ο υπέρθερμος ατμός είναι τουλάχιστον 100 φορές πιο αποδοτικός από το νερό Οι υδρατμοί που παράγονται στους λέβητες με υψηλή θερμοκρασία και υψηλή πίεση διοχετεύονται πάνω στα πτερύγια του στροβίλου, όπου η θερμική τους ενέργεια μετατρέπεται σε κινητική. Ακολούθως οι υδρατμοί περνούν διαδοχικά από δεύτερο και τρίτο ατμοστρόβιλο που αρχίζουν και αυτοί να περιστρέφονται. Οι ατμοστρόβιλοι αυτοί είναι εφαρμοσμένοι στον ίδιο κεντρικό άξονα έτσι που η περιστροφική τους κίνηση προστίθεται σ` αυτόν. Ο ατμός μπορεί να παραχθεί με τη χρήση μεγάλης ποικιλίας καυσίμων

15 Μέτρα για τη μείωση των επιπτώσεων στο περιβάλλον Υπάρχουν τρεις προσεγγίσεις στο πρόβλημα 1. Εφαρμογή τεχνολογιών απομάκρυνσης των ρύπων από τα απόβλητα πριν τη διάθεση τους στο περιβάλλον ( end of pipe approach) Ουσιώδης μέθοδος με ευρεία εφαρμογή 2. Εφαρμογή «πράσινων» τεχνολογιών για την αύξηση της απόδοσης της παραγωγής ενέργειας και συνεπώς τη μείωση του μεγέθους ή της έκτασης των επιπτώσεων Εφαρμογή μόνο σε νέες εγκαταστάσεις 3. Εφαρμογή «καθαρότερων» μορφών ενέργειας ή τεχνολογιών Ανανεώσιμες πηγές Η περίπτωση ενός θερμοηλεκτρικού σταθμού που καίει λιγνίτη Τεχνολογίες ελέγχου εκπομπών SO 2 NΟ x Ιπτάμενη Τέφρα Θερμότητα Υγροί ρύποι Τέφρα και στερεά απόβλητα

16 Έλεγχος εκπομπών σωματιδίων (τέφρας) Ηλεκτροστατικό φίλτρο EPS(Electrostatic precipitator) Αρχή λειτουργίας: Ηλεκτρικό πεδίο συνεχούς ρεύματος εφαρμόζεται μεταξύ ενός ηλεκτρικού σύρματος και δύο παράλληλων οριζοντίων πλακών που αιωρούνται στη ροή του αέρα Τα σωματίδια της τέφρας βομβαρδίζονται με ηλεκτρόνια και αποκτούν αρνητικό ηλεκτρικό φορτίο Τα φορτισμένα σωματίδια έλκονται από τις θετικά φορτισμένες πλάκες όπου και συγκρατούνται Κατά περιόδους το ηλεκτρικό πεδίο μειώνεται και τα σωματίδια πέφτουν στον κωνικό πυθμένα του φίλτρου όπου και συλλέγονται Τα εμπορικά φίλτρα περιέχουν μεγάλο αριθμό παράλληλων πλακών για την αύξηση της απόδοσης Απόσταση cm Βαθμός απόδοσης > 99,9% Ύψος 3 10 m Έλεγχος διοξειδίου του θείου Ο κύριος παραγωγός διοξειδίου του θείου είναι τα στερεά ορυκτά καύσιμα και το αργό πετρέλαιο (πίνακας 1) Αν η απαιτούμενη μείωση είναι μικρή, μπορείναεπιτευχθείμε αλλαγή του καυσίμου Εναλλακτικάθαπρέπειναεγκατασταθούνμονάδεςαποθείωσης των καυσαερίων Η διαδικασία που ακολουθείται περιλαμβάνει τον καταιονισμό μίγματος νερού με υδράσβεστο στο ρεύμα των καυσαερίων σε μια συσκευή που ονομάζεται πλυντρίδα (Scrubber). Το διοξείδιο του θείου απομακρύνεται σύμφωνα με την ακόλουθη αντίδραση. Μια μικρή ποσότητα οξυγόνου εισάγεται στο μίγμα για το σχηματισμό του γύψου Ο βαθμός απόδοσης της αντίδρασης κυμαίνεται στην πράξη από 95 99% 1 SO2 + ( CaCO3 + 2H2O) + O2 CO2 + ( CaSO4. 2H2O) 2 Υδράσβεστος Γύψος

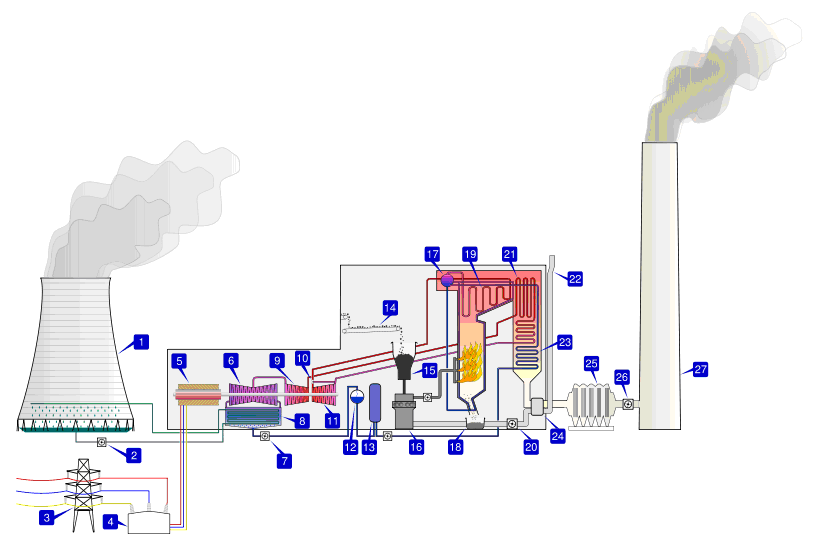

17 Χειρισμός τέφρας Μεγάλες ποσότητες τέφρας, από τον πυθμένα του λέβητα και ιπτάμενη τέφρα συλλέγονται από τους σταθμούς παραγωγής. 130 εκατ. τόνοι στην Αμερική από τους 460 ΘΑ 10 εκατ. τόνοι στην Ελλάδα Τα κύρια συστατικά της τέφρας είναι το διοξείδιο του πυριτίου και το οξείδιοτου ασβεστίου Αρχικά η τέφρα συλλέγεται σε λίμνες κατακράτησης και αφού αποξηρανθεί μεταφέρεται σε χώρους απόθεσης Τατελευταίαχρόνιαέχουνερευνηθείπολλοίτρόποιγιατην επαναχρησιμοποίηση της τέφρας Σαν συστατικό του τσιμέντου (ΦΕΚ 551/2007 ορίζει τις προδιαγραφές) Σκυροδέματα για μεγάλες δομικές κατασκευές (Φράγματα, τοίχοι υψηλού βάρους κτλ) Σκυροδέματα όπως π.χ. τύπου New Jersey, σκυροδέματα για οδοποιία Προ κατασκευασμένα προϊόντα όπως π.χ. κυβόλιθοι διάστρωσης πεζοδρομίων, πάσσαλοι, σωλήνες, υλικά γλαστρών κ.τ.λ. Σταθεροποίηση εδαφών, βάσεων και υπό βάσεων δρόμων Υποστηρικτικά αναχώματα με διάφορες τεχνικές Στην Ελλάδα το ποσοστό επαναχρησιμοποίησης δεν ξεπερνά το 10% Σχήμα 2: Απλή γεννήτρια ηλεκτρικού ρεύματος Πηγή: Introduction to Engineering and the Environment, E.S. Rubin, McGraw Hill, 2001

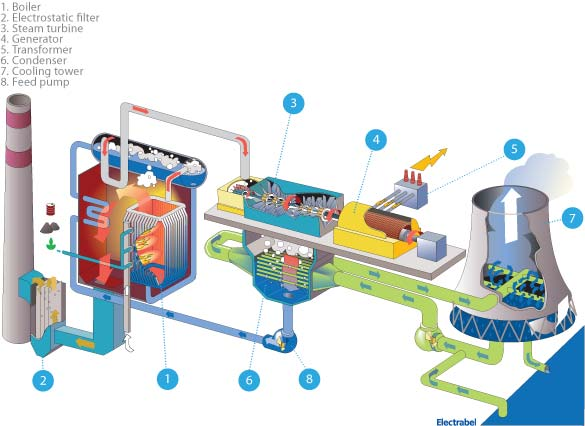

18 Σχήμα 3α Σχηματικήδιάταξη στροβίλου Πηγή: Introduction to Engineering and the Environment, E.S. Rubin, McGraw Hill, 2001 Σχήµα 3β Σύγχρονος αεριοστρόβιλος Σχηματική διάταξη ατμοηλεκτρικού σταθμού παραγωγής ηλεκτρικής ενέργειας μαζί με τα έργα καθαρισμού των αποβλήτων Πηγή: Introduction to Engineering and the Environment, E.S. Rubin, McGraw Hill, 2001
