1 1 ο Ε.Κ. ΧΙΟΥ / ΕΣΠΕΡΙΝΟ ΕΠΑ.Λ. ΧΙΟΥ ΣΥΝΤΑΚΤΗΣ : ΜΑΝΩΛΗΣ ΒΟΛΙΚΑΚΗΣ - ΗΛΕΚΤΡΟΛΟΓΟΣ ΠΕ12.05 ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ ΥΓΡΩΝ Μέρος 1 ο ΗΛΕΚΤΡΟΜΗΧΑΝΙΚΟΙ ΔΙΑΚΟΠΤΕΣ ΣΤΑΘΜΗΣ ΥΓΡΩΝ

2 1 ο Ε.Κ.ΧΙΟΥ /ΕΣΠΕΡΙΝΟ ΕΠΑ.Λ. ΧΙΟΥ ΤΟΜΕΑΣ : ΗΛΕΚΤΡΟΛΟΓΙΑΣ,ΗΛΕΚΤΡΟΝΙΚΗΣ ΚΑΙ ΑΥΤΟΜΑΤΙΣΜΟΥ ΣΥΝΤΑΚΤΗΣ : Μ. ΒΟΛΙΚΑΚΗΣ Ηλεκτρολόγος Μηχ. ΠΕ ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ Υ ΓΡΩΝ ΜΕΡΟΣ 1 ο καφέ ΕΠΕΞΗΓΗΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΣΥΝΔΕΣΜΟΛΟΓΙΑ ΗΛΕΚΤΡΟΜΗΧΑΝΙΚΟΥ ΔΙΑΚΟΠΤΗ ΣΤΑΘΜΗΣ (ΦΛΟΤΕΡΟΔΙΑΚΟΠΤΗ) ΓΙΑ ΤΟΝ ΕΛΕΓΧΟ ΣΤΑΘΜΗΣ ΔΕΞΑΜΕΝΗΣ ΝΕΡΟΥ μεταγωγικός μικροδιακόπτης καφέ μπλέ μπλέ μαύρο μαύρο ΠΛΩΤΗΡΑΣ ΣΕ ΠΤΩΣΗ: -12: κλειστή (στον πλωτήρα κάτω στάθμης, λειτουργεί σαν START για την αντλία. Στον πλωτήρα άνω στάθμης, η επίδραση στην λειτουργία της αντλίας εξαρτάται από την προηγούμενη κατάσταση της.) -14: ανοικτή ΠΛΩΤΗΡΑΣ ΣΕ ΑΝΥΨΩΣΗ: -12: ανοικτή (στον πλωτήρα άνω στάθμης, λειτουργεί σαν STOP για την αντλία. Στον πλωτήρα κάτω στάθμης, η επίδραση στην λειτουργία της αντλίας εξαρτάται από την προηγούμενη κατάσταση της.) -14: κλειστή 2

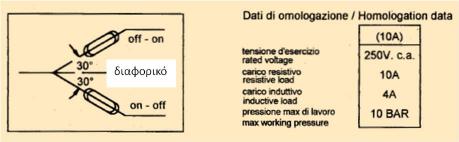

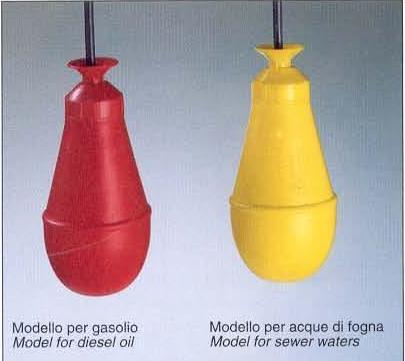

3 διαφορικό γωνίας ενεργοποίησης 5-30 ο πλωτήρας για πετρέλαιο πλωτήρας για νερό καθαρό ή όχι Μοντέλο πλωτήρα με βολβό υδραργύρου πέρασμα καλωδίου καλώδιο ανοξείδωτος σωλήνας βαρίδι για την ρύθμιση του άνω ορίου λειτουργίας βολβός υδραργύρου γέμισμα με αφρό πολυουρεθάνης 3

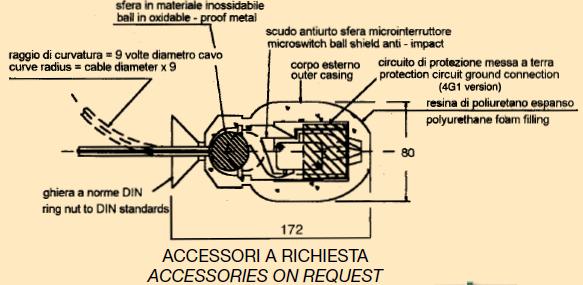

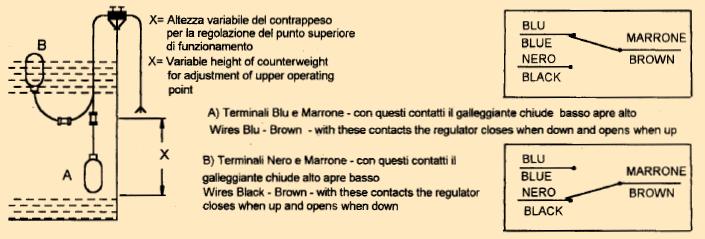

4 Χ= μεταβλητό ύψος βαριδιού για την ρύθμιση του άνω ορίου λειτουργίας μπλέ μαύρο καφέ Α)χρήση αγωγών μπλε και καφέ: η επαφή του πλωτήρα κλείνει όταν αυτός είναι «κάτω» και ανοίγει όταν είναι «επάνω». Β)χρήση αγωγών μαύρου και καφέ: η επαφή του πλωτήρα κλείνει όταν αυτός είναι «επάνω» και ανοίγει όταν είναι «κάτω». ακτίνα καμπυλότητας = διάμετρος καλωδίου Χ 9 σφαίρα από αντιοξειδωτικό μέταλλο μικροδιακόπτης σε χιτώνιο προστασίας από πρόσκρουση εξωτερικό περίβλημα σύνδεση κυκλώματος γείωσης προστασίας,(σε ορισμένα μοντέλα) γέμισμα με αφρό πολυουρεθάνης κωνικό παξιμάδι στεγανοποίησης σύμφωνα με τα πρότυπα DIN τύπος μηχανικού φλοτεροδιακόπτη 4

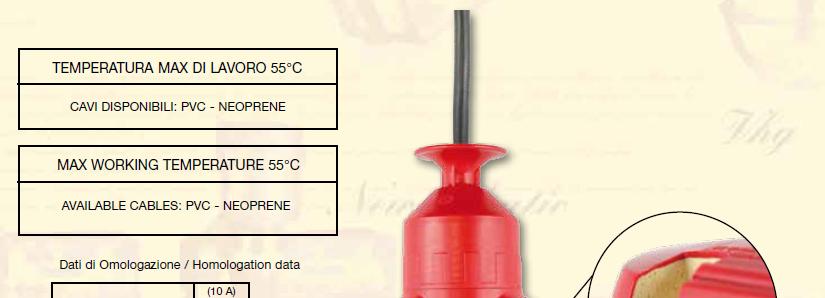

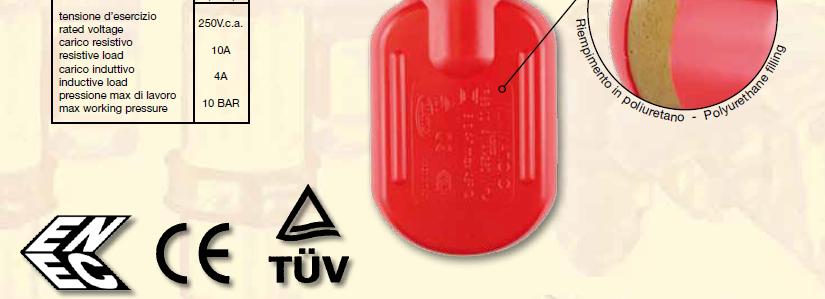

5 1 ο Ε.Κ.ΧΙΟΥ /ΕΣΠΕΡΙΝΟ ΕΠΑ.Λ. ΧΙΟΥ ΤΟΜΕΑΣ : ΗΛΕΚΤΡΟΛΟΓΙΑΣ,ΗΛΕΚΤΡΟΝΙΚΗΣ ΚΑΙ ΑΥΤΟΜΑΤΙΣΜΟΥ ΣΥΝΤΑΚΤΗΣ : Μ. ΒΟΛΙΚΑΚΗΣ Ηλεκτρολόγος Μηχ. ΠΕ ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ Υ ΓΡΩΝ ΜΕΡΟΣ 1 ο μέγιστη θερμοκρασία λειτουργίας : 55 ο C διαθέσιμα καλώδια : PVC - νεοπρενίου Ονομαστική τάση Ωμικό φορτίο Επαγωγικό φορτίο Μέγ. πίεση λειτουργίας 5

6 6 1. ΓΕΜΙΣΜΑ ΔΕΞΑΜΕΝΗΣ σχήμα 1.1 μονοφασική αντλία νερού

7 1 1 ΦΑΣΗ Α:στάθμη νερού στο κάτω όριο, έναρξη λειτουργίας αντλίας γεμίσματος S2 ΑΝΩ ΟΡΙΟ ΣΤΑΘΜΗΣ S S1 ΚΑΤΩ ΟΡΙΟ ΣΤΑΘΜΗΣ S2 S2 S1 Α1 Α2 ΟΝ ΟΝ 7

8 12 14 S2 ΑΝΩ ΟΡΙΟ ΣΤΑΘΜΗΣ S1 S2 Β ΚΑΤΩ ΟΡΙΟ ΣΤΑΘΜΗΣ ΑΝΩ ΟΡΙΟ ΣΤΑΘΜΗΣ Γ S1,S2 ΦΑΣΗ Β: γέμισμα δεξαμενής από αντλία στάθμη νερού μεταξύ άνω και κάτω ορίου ΦΑΣΗ Γ:στάθμη νερού στο άνω όριο. Σταμάτημα λειτουργίας αντλίας 1ο ΕΚ ΧΙΟΥ /ΕΣΠΕΡΙΝΟ ΕΠΑΛ ΧΙΟΥ / ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ ΥΓΡΩΝ ΟΝ Ι S1 ΟFF 8

9 Δ S1 S2 ΦΑΣΗ Δ:η στάθμη νερού κατεβαίνει ξανά. Η αντλία εξακολουθεί να μην λειτουργεί έως ότου φθάσει στο κάτω όριο στάθμης 9

10 ΕΚΤΕΛΕΣΗ ΑΣΚΗΣΗΣ - ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ - ΟΔΗΓΙΕΣ Παραλάβετε και τοποθετήστε στον πάγκο εργασίας,τα υλικά που χρειάζονται για την εκτέλεση του κυκλώματος του σχήματος Εκτελέσετε την συνδεσμολογία και ζητήστε τον καθηγητή σας για να την ελέγξει. ΑΠΑΓΟΡΕΥΕΤΑΙ ΝΑ ΤΡΟΦΟΔΟΤΗΣΕΤΕ ΜΕ ΤΑΣΗ χωρίς την παρουσία του καθηγητή σας. ΠΑΡΑΤΗΡΗΣΕΙΣ ΣΧΟΛΙΑ ΑΝΑΦΟΡΕΣ ΠΡΟΒΛΗΜΑΤΩΝ 10

11 ΕΦΑΡΜΟΓΗ -2 ος ΤΡΟΠΟΣ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ Ιταλικός οίκος κατασκευής, δίνει το επεξηγηματικό σχέδιο που απεικονίζεται στο σχήμα 1.2 Εξηγείστε τον τρόπο λειτουργίας,αναλυτικά. Σχεδιάστε το λειτουργικό σχέδιο του βοηθητικού κυκλώματος (ανάλογο με αυτό του σχήματος 1.1) ΠΑΡΑΤΗΡΗΣΕΙΣ ΣΧΟΛΙΑ ΔΙΑΦΟΡΕΣ ΜΕ ΤΟ ΣΧΗΜΑ 1.1 Σχήμα 1.2

12 Σχεδίαση βοηθητικού κυκλώματος ΕΦΑΡΜΟΓΗ -2 ος ΤΡΟΠΟΣ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ Σχήμα

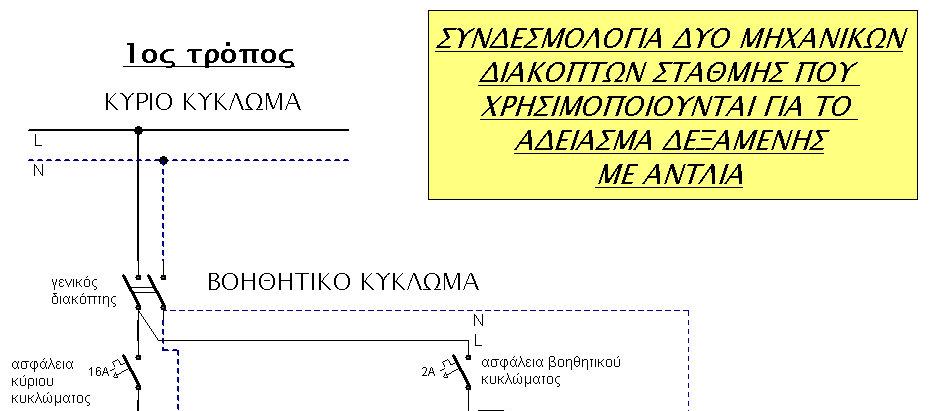

13 2. ΑΔΕΙΑΣΜΑ ΔΕΞΑΜΕΝΗΣ Τώρα χρησιμοποιούνται οι επαφές -14 και στους δύο πλωτήρες. Ο πλωτήρας S2 της κάτω στάθμης παίζει τον ρόλο του STOP και ο S1 της άνω στάθμης, τον ρόλο του START. S1,S2 καφέ μαύρο 1ο ΕΚ ΧΙΟΥ /ΕΣ ΣΠΕΡΙΝΟ ΕΠΑΛ ΧΙΟΥ / ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ ΣΤΑΘΜΗΣ ΥΓΡΩΝ σχήμα 2.1 ΠΛΩΤΗΡΑΣ ΣΕ ΑΝΥΨΩΣΗ: -12:ανοικτή -14: κλειστή (στον πλωτήρα άνω στάθμης, λειτουργεί σαν START για την αντλία. Στον πλωτήρα κάτω στάθμης, η επίδρασηστην λειτουργία της αντλίας εξαρτάταιαπό την προηγούμενη κατάσταση της.) 13

14 ΕΚΤΕΛΕΣΗ ΑΣΚΗΣΗΣ - ΠΟΡΕΙΑ ΕΡΓΑΣΙΑΣ - ΟΔΗΓΙΕΣ Παραλάβετε και τοποθετήστε στον πάγκο εργασίας,τα υλικά που χρειάζονται για την εκτέλεση του κυκλώματος του σχήματος Εκτελέσετε την συνδεσμολογία και ζητήστε τον καθηγητή σας για να την ελέγξει. ΑΠΑΓΟΡΕΥΕΤΑΙ ΝΑ ΤΡΟΦΟΔΟΤΗΣΕΤΕ ΜΕ ΤΑΣΗ χωρίς την παρουσία του καθηγητή σας. ΠΑΡΑΤΗΡΗΣΕΙΣ ΣΧΟΛΙΑ ΑΝΑΦΟΡΕΣ ΠΡΟΒΛΗΜΑΤΩΝ 14

15 ΕΦΑΡΜΟΓΗ -2 ος ΤΡΟΠΟΣ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ Ιταλικός οίκος κατασκευής, δίνει το επεξηγηματικό σχέδιο που απεικονίζεται στο σχήμα 2.2 Εξηγείστε τον τρόπο λειτουργίας,αναλυτικά. Σχεδιάστε το λειτουργικό σχέδιο του βοηθητικού κυκλώματος (ανάλογο με αυτό του σχήματος 2.1) ΠΑΡΑΤΗΡΗΣΕΙΣ ΣΧΟΛΙΑ ΔΙΑΦΟΡΕΣ ΜΕ ΤΟ ΣΧΗΜΑ 2.1 Σχήμα

16 Σχεδίαση βοηθητικού κυκλώματος ΕΦΑΡΜΟΓΗ -2 ος ΤΡΟΠΟΣ ΣΥΝΔΕΣΜΟΛΟΓΙΑΣ Σχήμα
