Φύλλο στοιχείων: Wilo-Drain MTS 40/31 (3~400 V)

Transcript

1 Φύλλο στοιχείων: Wilo-Drain MTS 40/31 (3~400 V) Καμπύλη Wilo-Drain MTS Hz /min Συγκρότημα Μέγιστο ύψος άντλησης H max 31 m Μέγιστη ποσότητα άντλησης Q max 14 m 3 /h Βέλτιστο μανομετρικό ύψος H opt 18 m Ιδανική παροχή Q opt 13 m 3 /h Σύνδεση κατάθλιψης DN 40 Φλάντζα (κατά EN ) PN 10 Χαρακτηριστικές καμπύλες κατά το ISO 9906, Παράρτημα A. Μέγιστη πίεση λειτουργίας p max 3 bar Τρόπος λειτουργίας (σε κατάδυση) Τρόπος λειτουργίας (αναδυόμενος) Μέγιστο βάθος βύθισης S1 S2-8 min S3-25% 10 m Βαθμός προστασίας IP 68 Θερμοκρασία ρευστού T C Βάρος περίπου m 39 kg Στοιχεία κινητήρα Σύνδεση ηλεκτρικού δικτύου 3~400 V, 50 Hz Ονομαστικό ρεύμα I N 4 A Ονομαστική ισχύς μοτέρ P 2 1,9 kw Κατανάλωση ισχύος P 1 2,3 kw Συντελεστής απόδοσης Τρόπος εκκίνησης Ονομαστικός αριθμός στροφών συν φ n 0.77 Άμεσα /min Αριθμός πόλων 2 Κατηγορία μόνωσης F Προτεινόμενη συχνότητα εκκινήσεων 20 1/h Μέγιστη συχνότητα ενεργοποίησης 50 1/h Επιτρεπτή ανοχή τάσης ±10 % Καλώδιο Μήκος καλωδίου σύνδεσης Τύπος καλωδίου 10 m H07RN-F Διατομή καλωδίου 6G1 mm 2 Είδος του καλωδίου σύνδεσης Φις ρεύματος λυόμενο Εξοπλισμός/Λειτουργία Διακόπτης πλωτήρα Προστασία κινητήρα WSK Διατηρούμε το δικαίωμα αλλαγών 50 Hz EU / 8

2 Φύλλο στοιχείων: Wilo-Drain MTS 40/31 (3~400 V) Αντιεκρηκτική προστασία (Ex) ATEX Materials Στατική στεγανοποίηση Πτερωτή NBR EN-GJL-250 Μηχανισμός κοπτήρων Στεγανοποίηση στον κινητήρα Στυπιοθλίπτης δακτυλίου NBR SiC/SiC Περίβλημα κινητήρα Κέλυφος αντλίας EN-GJL-250 Άξονας αντλίας Πληροφορίες παραγγελίας Κατασκευαστής Wilo Κωδικός Κατηγορία έκπτωσης W6 Αριθμός EAN Διατηρούμε το δικαίωμα αλλαγών 50 Hz EU / 8

3 >71 A Διαστάσεις και σχέδια διαστάσεων: Wilo-Drain MTS 40/31 (3~400 V) Σχέδιο διαστάσεων Wilo-Drain MTS 40 - Μόνιμη εγκατάσταση υγρής λειτουργίας Ø 600 Ø26, Σύνδεση κατάθλιψης DN 40 Διαστάσεις A 518 mm Διαστάσεις B 484 mm Διαστάσεις C 490 mm C 310 ( ) Ø12 > Ø Διατηρούμε το δικαίωμα αλλαγών 50 Hz EU / 8

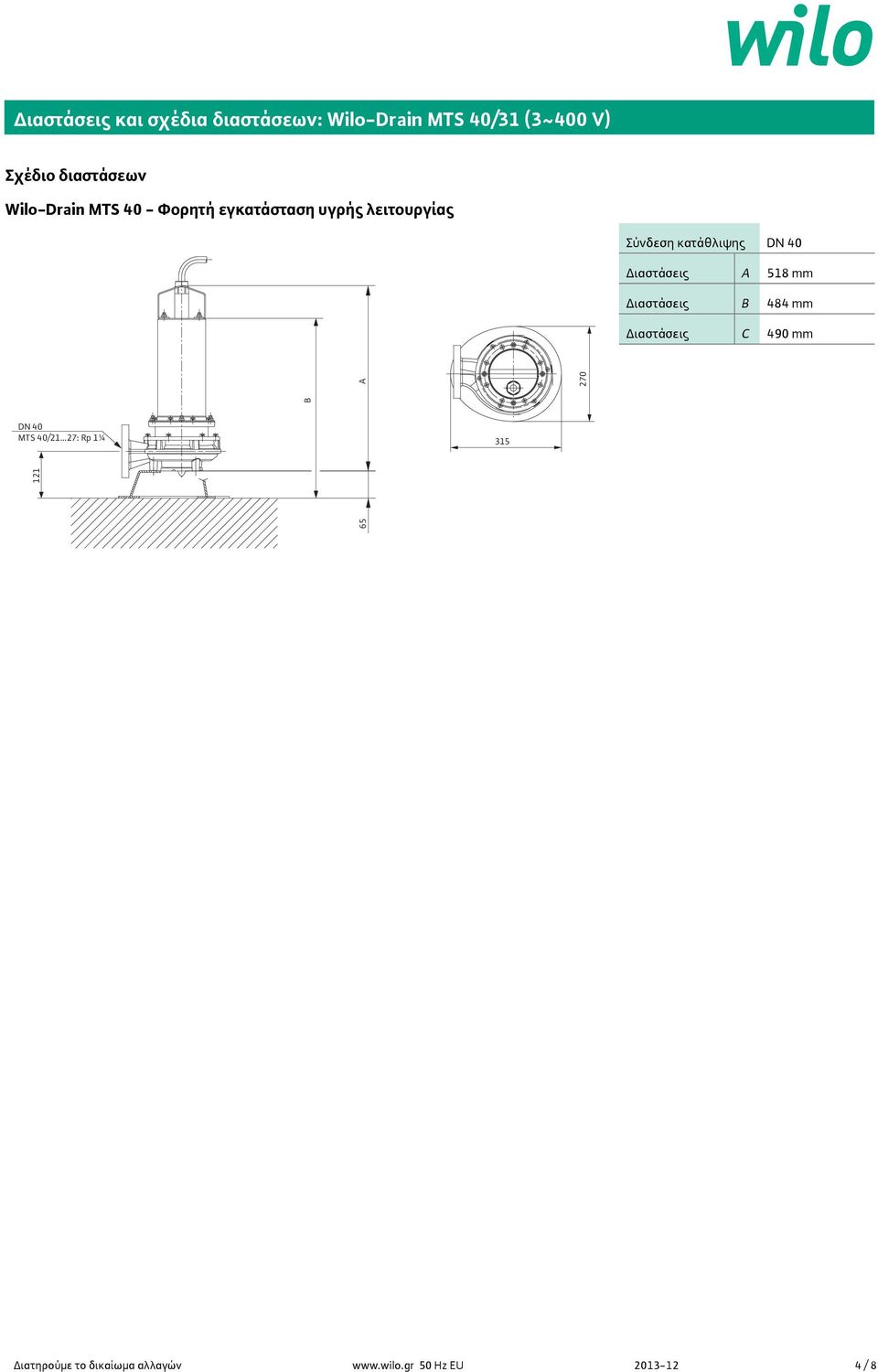

4 Διαστάσεις και σχέδια διαστάσεων: Wilo-Drain MTS 40/31 (3~400 V) Σχέδιο διαστάσεων Wilo-Drain MTS 40 - Φορητή εγκατάσταση υγρής λειτουργίας Σύνδεση κατάθλιψης DN 40 Διαστάσεις A 518 mm Διαστάσεις B 484 mm Διαστάσεις C 490 mm DN 40 MTS 40/ : Rp 1¼ 121 B 65 A Διατηρούμε το δικαίωμα αλλαγών 50 Hz EU / 8

5 Χαρακτηριστικές καμπύλες: Wilo-Drain MTS 40/31 (3~400 V) Καμπύλη Wilo-Drain MTS Hz /min Χαρακτηριστικές καμπύλες κατά το ISO 9906, Παράρτημα A. Διατηρούμε το δικαίωμα αλλαγών 50 Hz EU / 8

6 Πληροφορίες παραγγελίας: Wilo-Drain MTS 40/31 (3~400 V) Πληροφορίες παραγγελίας Τύπος αντλιών MTS 40/31 Κωδικός Αριθμός EAN Κατηγορία έκπτωσης W6 Βάρος περίπου m 39 kg Διατηρούμε το δικαίωμα αλλαγών 50 Hz EU / 8

7 Τεχνικές περιγραφές: Wilo-Drain MTS 40/31 (3~400 V) Πλήρως βυθιζόμενη αντλία λυμάτων με εσωτερικό κοπτικό μηχανισμό κάθετης υγρής τοποθέτησης, για άντληση λυμάτων που περιέχουν περιττώματα, καθώς και δημοτικών και βιομηχανικών λυμάτων με μακρόϊνα συστατικά. Περίβλημα υδραυλικού συστήματος και πτερωτή από φαιό χυτοσίδηρο, περίβλημα κινητήρα από ανοξείδωτο χάλυβα, παρέμβυσμα στην πλευρά της αντλίας από SiC/SiC. Σύνδεση κατάθλιψης με οριζόντια έξοδο πίεσης και βιδωτή/φλαντζωτή σύνδεση. Κινητήρας ξηρού ρότορα σε έκδοση εναλλασσόμενου και τριφασικού ρεύματος με θερμική επιτήρηση και θάλαμο στεγανοποίησης. Έκδοση εναλλασσόμενου ρεύματος με καλώδιο σύνδεσης 10 m με κουτί πυκνωτή και βύσμα σούκο. Τριφασικός τύπος εργοστασιακά με έγκριση για χώρους με κίνδυνο εκρήξης και καλώδιο σύνδεσης 10 m με ελεύθερα άκρα καλωδίων. Συγκρότημα Σύνδεση κατάθλιψης: DN 40 Φλάντζα (κατά EN ): 10 Μέγιστη πίεση λειτουργίας: 3 bar Τρόπος λειτουργίας (σε κατάδυση): S1 Τρόπος λειτουργίας (αναδυόμενος): S2-8 min / S3-25% Μέγιστο βάθος βύθισης: 10 m Βαθμός προστασίας: IP 68 Θερμοκρασία ρευστού: C Βάρος περίπου: 39 kg Στοιχεία κινητήρα Σύνδεση ηλεκτρικού δικτύου: 3~400 V, 50 Hz Ονομαστικό ρεύμα: 4 A Ονομαστική ισχύς μοτέρ: 1,9 kw Κατανάλωση ισχύος: 2,3 kw Συντελεστής απόδοσης: 0.77 Τρόπος εκκίνησης: Άμεσα Ονομαστικός αριθμός στροφών: /min Αριθμός πόλων: 2 Κατηγορία μόνωσης: F Μέγιστη συχνότητα ενεργοποίησης: 50 1/h Επιτρεπτή ανοχή τάσης: ±10 % Καλώδιο Μήκος καλωδίου σύνδεσης: 10 m Τύπος καλωδίου: H07RN-F Διατομή καλωδίου: 6G1 mm 2 Είδος του καλωδίου σύνδεσης: λυόμενο Φις ρεύματος: Materials Στατική στεγανοποίηση: NBR Πτερωτή: EN-GJL-250 Μηχανισμός κοπτήρων: Στεγανοποίηση στον κινητήρα: NBR Διατηρούμε το δικαίωμα αλλαγών 50 Hz EU / 8

8 Τεχνικές περιγραφές: Wilo-Drain MTS 40/31 (3~400 V) Στυπιοθλίπτης δακτυλίου: SiC/SiC Περίβλημα κινητήρα: Κέλυφος αντλίας: EN-GJL-250 Άξονας αντλίας: Εξοπλισμός/Λειτουργία Διακόπτης πλωτήρα: Παρακολούθηση διαρροής κινητήρα: Παρακολούθηση διαρροής θαλάμου στεγανοποίησης: Παρακολούθηση διαρροής θαλάμου διαρροής: Προστασία κινητήρα: WSK Αντιεκρηκτική προστασία (Ex): ATEX Πληροφορίες παραγγελίας Κωδικός: Αριθμός EAN: Ετοιμότητα παράδοσης: Στοκ Κατηγορία έκπτωσης: W6 Κατασκευαστής: Wilo Διατηρούμε το δικαίωμα αλλαγών 50 Hz EU / 8
