1 SCADA Pro - WHAT S NEW 2017

2 Σημείωση Η ACE-HELLAS στο πλαίσιο της ανάπτυξης και βελτιστοποίησης των προϊόντων της, και συγκεκριμένα της εφαρμογής SCADA Pro, δημιούργησε τη νέα έκδοση SCADA Pro 2017 με νέες αναβαθμισμένες δυνατότητες. Έκδοση SCADA Pro Μάιος

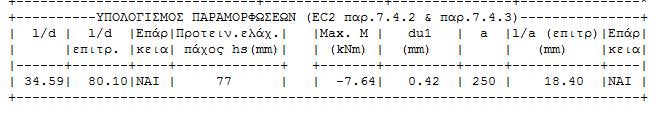

3 Τι ΝΕΟ υπάρχει στην έκδοση SCADA Pro 17 Νέος τρόπος υπολογισμού του οπλισμού των δοκών. Όπλιση με κοινά σίδερα συγκεκριμένου μήκους. Δυνατότητα σχεδιασμού των πλακών με παραπάνω από ένα συνδυασμούς. Νέα δυνατότητα αποθήκευσης των παραμέτρων της διαστασιολόγησης. Έλεγχος παραμορφώσεων στις πλάκες με βάση τον EC2. Κόκκινη ένδειξη στο σύμβολο των πλακών όταν το πάχος είναι μικρότερο από το επιτρεπόμενο του κανονισμού. Εμφάνιση αποτελεσμάτων μελών, μετακινήσεις κόμβων, εντατικών επιφανειακών, τομών πλακών. Έλεγχος κόμβου κατά ΚΑΝ.ΕΠΕ. Νέα δυνατότητα χρωματικής απεικόνισης των εντατικών μεγεθών σε γραμμικά και επιφανειακά στοιχεία, με βάση το πρόσημο. Νέα δυνατότητα εμφάνισης των τιμών της παραμόρφωσης, με βάση τη χρωματική διαβάθμιση. Ενίσχυση φέρουσας τοιχοποιίας με ινοπλέγματα ανόργανης μήτρας (προσομοίωμα ACI549.4R-13 και προσομοίωμα Triantafillou & Antonopoulos). Έλεγχος φέρουσας τοιχοποιίας βάσει κριτηρίου τάσεων. Ενίσχυση δοκών και στύλων οπλισμένου σκυροδέματος με υλικά ΙΑΜ από EM4C και SIKA. Εισαγωγή 3D αρχείου DXF-DWG. Αυτόματη απόδοση διατομών οποιουδήποτε υλικού στα layer του σχεδίου. Αναγνώριση γραμμών και τόξων. Αυτόματη αντιστοιχία μελών στα φορτία ανέμου και χιονιού. Νέα ομάδα εντολών για την ενοποίηση των μεταλλικών μελών. Νέα δυνατότητα ελέγχου των μεταλλικών μελών σε μικρότερους χρόνους. Νέα εντολή για τον επαναπροσδιορισμό της φοράς των μελών. Νέα εντολή για την Ενοποίηση δοκών και τη διαγραφή της Ενοποίησης δοκών. Νέο σύμβολο προειδοποίησης για την ανεπάρκεια του μήκους αγκύρωσης στις δοκούς. 3

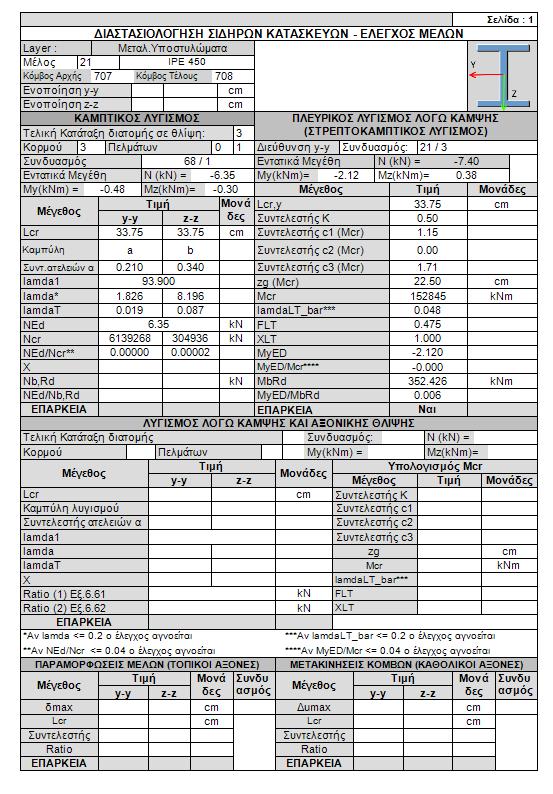

4 Νέα εντολή ενοποίησης κόμβων. Νέα, εποπτική και περιεκτική εκτύπωση των αποτελεσμάτων των ελέγχων λυγισμού και παραμορφώσεων (συνολική και ανά μέλος) των μεταλλικών κατασκευών. Αναγνώριση τόξων από dwg 2D - 3D. Σύνδεση SCADA με REVIT μέσω ifc. Εισαγωγή αναπτυγμάτων δοκών στον ξυλότυπο χωρίς να χρειάζεται πλέον το άνοιγμα τους στον editor. Δημιουργούνται ξεχωριστά αρχεία με τις αντιδράσεις των στηρίξεων (*.rea μέσα στο φάκελο του σεναρίου) καθώς και δυο νέα αρχεία στο φάκελο anal: combdispl.txt και combforce.txt. Το πρώτο περιέχει τις μετακινήσεις, στροφές από συνδυασμούς και το δεύτερο τα αντίστοιχα εντατικά. Έχει δημιουργηθεί νέος τύπος σεναρίου διαστασιολόγησης που περιλαμβάνει τις διατάξεις του EC2 αλλά όχι τις διατάξεις του EC8. Σε αυτό το σενάριο οι συνδετήρες του στύλου δεν συνεχίζουν μέσα στον κόμβο. Δυνατότητα προσθήκης μανδύα σε υποστύλωμα κυκλικής διατομής. Προστέθηκε η ομοιόμορφη καθ ύψος κατανομή του σεισμού στο σενάριο του Ευρωκώδικα 8. Τα Σταθερά σημεία δοκών και στύλων είναι μεγαλύτερα και κόκκινα. Τα ΝΕΑ ADD-ONS της έκδοσης SCADA Pro 17 SCADA Pro OCP. Μοντελοποίηση και διαστασιολόγηση Επίπεδων Πλακών. Έλεγχος Διάτρησης. 4

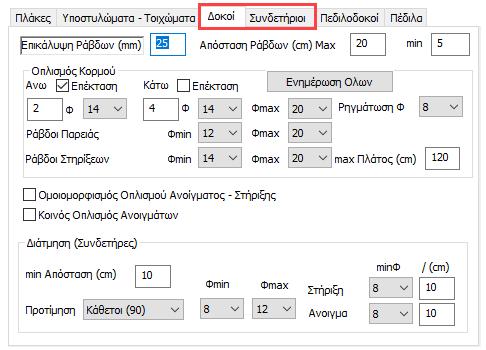

5 Τι ΝΕΟ υπάρχει στην έκδοση SCADA Pro 17 Νέος τρόπος υπολογισμού του οπλισμού των δοκών. Όπλιση με κοινά σίδερα συγκεκριμένου μήκους. Μέσα στις Παραμέτρους της διαστασιολόγησης και τον Οπλισμό, στο παράθυρο των Δοκών, ενεργοποιήστε το checkbox ανοίγματα να είναι κοινός για όλη τη δοκό. ώστε ο οπλισμός στα Το πρόγραμμα λαμβάνοντας υπόψη τις απαιτήσεις όπλισης σε ολόκληρη τη δοκό (στηρίξεις και ανοίγματα) τοποθετεί κοινό οπλισμό με στόχο την οικονομικότερη όπλιση. Δυνατότητα σχεδιασμού των πλακών με παραπάνω από ένα συνδυασμούς. Στη νέα έκδοση του Scada Pro έχει προστεθεί η δυνατότητα εισαγωγής περισσότερων του ενός συνδυασμών για τη διαστασιολόγηση των πλακών. Στο παράθυρο των παραμέτρων της διαστασιολόγησης και συγκεκριμένα στις Πλάκες: 5

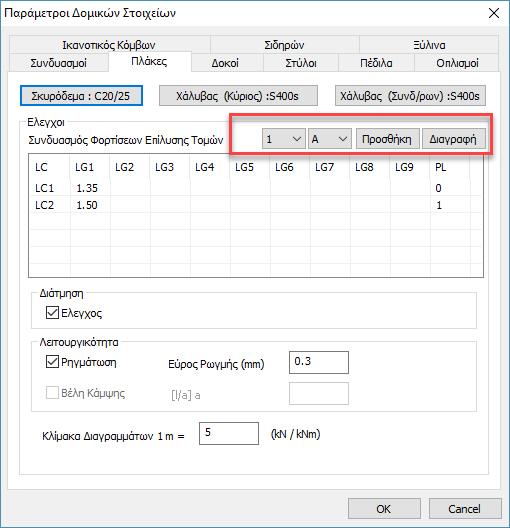

6 Η μάσκα ανοίγει με τον ίδιο τρόπο για όλα τα σενάρια με τη διαφορά ότι, για μεν το σενάριο των ελληνικών κανονισμών είναι προκαθορισμένος ο ένας συνδυασμός αστοχίας και μόνο, για δε τα υπόλοιπα σενάρια έχει προστεθεί ακόμα ένας συνδυασμός λειτουργικότητας. Για τον Ελληνικό Κανονισμό (ΕΚΩΣ) ο συνδυασμός Λειτουργικότητας δεν έχει νόημα γιατί ο έλεγχος των παραμορφώσεων γίνεται με βάση τις διαστάσεις και το είδος στήριξης των πλακών, διαδικασία που γίνεται στην προεκτίμηση του ελάχιστου πάχους και δεν έχει να κάνει με την διαστασιολόγηση. Για να δημιουργήσουμε λοιπόν ένα νέο συνδυασμό, πιέζουμε το πλήκτρο Προσθήκη. Ο αριθμός γίνεται 3 και οι συντελεστές των φορτίσεων γίνονται 0. 6

7 Τώρα μπορούμε να ορίσουμε τους συντελεστές καθώς και αν ο συνδυασμός θα είναι Αστοχίας ή Λειτουργικότητας. Με τον ίδιο τρόπο μπορούμε να ορίσουμε όσους νέους συνδυασμούς θέλουμε ή και να τροποποιήσουμε αυτούς που έχουν ήδη δημιουργηθεί. Το Πρόγραμμα θα διαστασιολογήσει με την δυσμενέστερη ροπή όσον αφορά τους συνδυασμούς αστοχίας και με τα αντίστοιχα μεγέθη θα κάνει τους ελέγχους παραμορφώσεων από τους συνδυασμούς λειτουργικότητας. Μπορούμε επίσης με το πλήκτρο Διαγραφή να διαγράψουμε τον συνδυασμό ή τους συνδυασμούς που έχουμε δημιουργήσει. Δεν διαγράφονται μόνο οι 1 & 2 προκαθορισμένοι συνδυασμοί. Νέα δυνατότητα αποθήκευσης των παραμέτρων της διαστασιολόγησης. Στη νέα έκδοση του Scada Pro έχουν ενσωματωθεί δύο νέες εντολές που αφορούν στον στην αποθήκευση των παραμέτρων της διαστασιολόγησης του ενεργού σεναρίου. 7

8 Αφού διαμορφώσετε τις παραμέτρους της διαστασιολόγησης, έχετε πλέον τη δυνατότητα να τις αποθηκεύσετε σε ένα αρχείο για να τις χρησιμοποιήσετε σε επόμενη μελέτη σας. Αντίστοιχα, με την επιλογή «Διάβασμα», μπορείτε να φορτώσετε σε μία μελέτη σας ένα αρχείο παραμέτρων που έχετε ήδη αποθηκεύσει. ΠΡΟΣΟΧΗ Απαραίτητη προϋπόθεση για να καλέσετε ένα αρχείο παραμέτρων είναι το τρέχων σενάριο διαστασιολόγησης να είναι ίδιο με το σενάριο των παραμέτρων που καλείτε. Έλεγχος παραμορφώσεων στις πλάκες με βάση τον EC2. Στη νέα έκδοση του Scada Pro έχει προστεθεί και ο έλεγχος παραμορφώσεων στις πλάκες. Ο έλεγχος των παραμορφώσεων γίνεται με βάση την και του EC2 και παρουσιάζεται στο τέλος των αποτελεσμάτων της κάθε πλάκας και εφόσον το σενάριο δεν είναι του ΕΚΩΣ. Τα αποτελέσματα των δύο ελέγχων εμφανίζονται ξεχωριστά. Στο πρώτο έλεγχο προκύπτει και ένα ελάχιστο προτεινόμενο πάχος, το οποίο όμως δεν μπορεί να προταθεί στην αρχική αναγνώριση της πλάκας γιατί για τον υπολογισμό του απαιτούνται οι οπλισμοί της. ΠΑΡΑΤΗΡΗΣΗ: Στον υπολογισμό των μεγεθών του πρώτου ελέγχου δεν υπεισέρχονται εντατικά μεγέθη ενώ ο δεύτερος έλεγχος γίνεται με τον/τους συνδυασμούς λειτουργικότητας. Κόκκινη ένδειξη στο σύμβολο των πλακών όταν το πάχος είναι μικρότερο από το επιτρεπόμενο του κανονισμού. 8

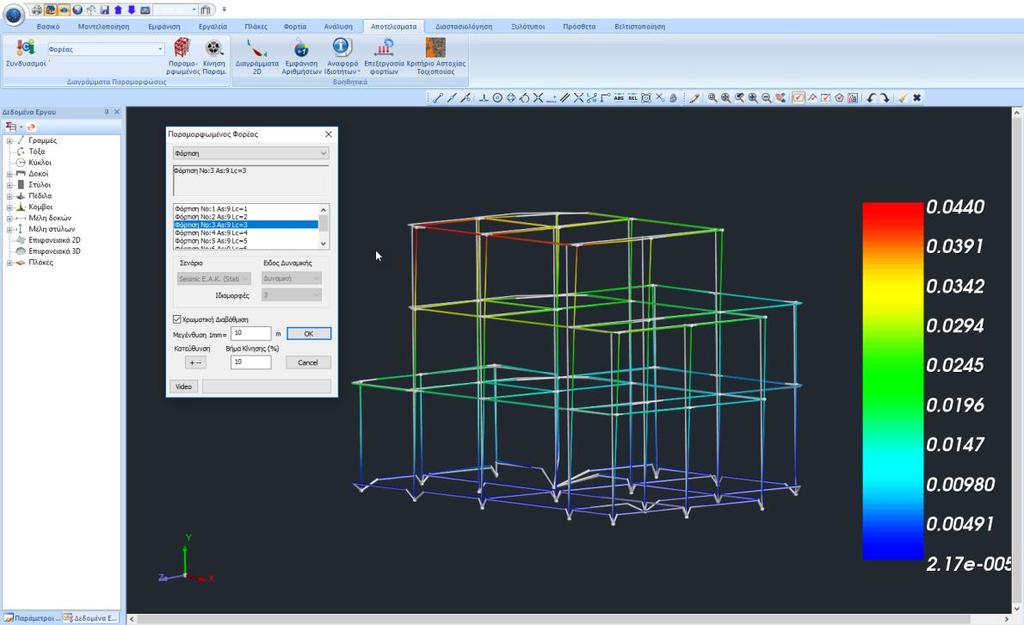

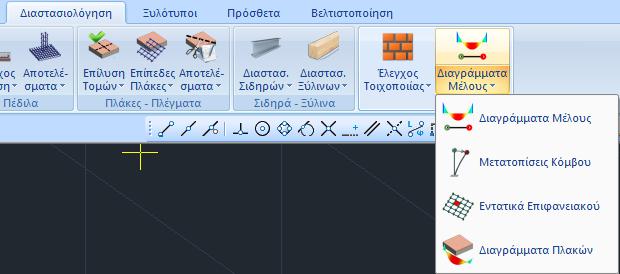

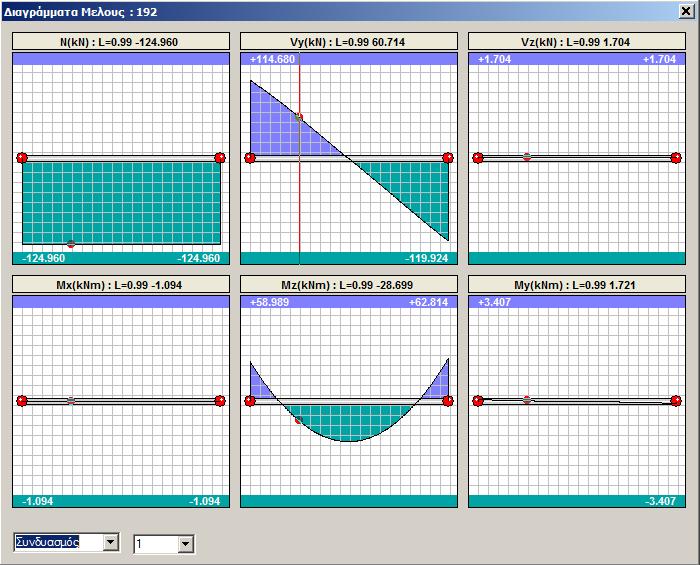

9 Εμφάνιση αποτελεσμάτων μελών, μετακινήσεις κόμβων, εντατικών επιφανειακών, τομών πλακών. Υπάρχει πλέον η δυνατότητα να δείτε όχι μόνο τα Διαγράμματα των Μελών, αλλά και τις μετατοπίσεις των κόμβων, τα εντατικά των επιφανειακών και τα διαγράμματα των τομών των πλακών. Η επιλογή των εντολών γίνεται μέσα από το πεδίο της Διαστασιολόγησης, είτε επιλέγοντας την εντολή Διαγράμματα Μέλους 9

10 είτε με αριστερό κλικ πάνω στο αντίστοιχο στοιχείο. Η κάθε επιλογή ανοίγει και το αντίστοιχο πλαίσιο διαλόγου: 10

11 11

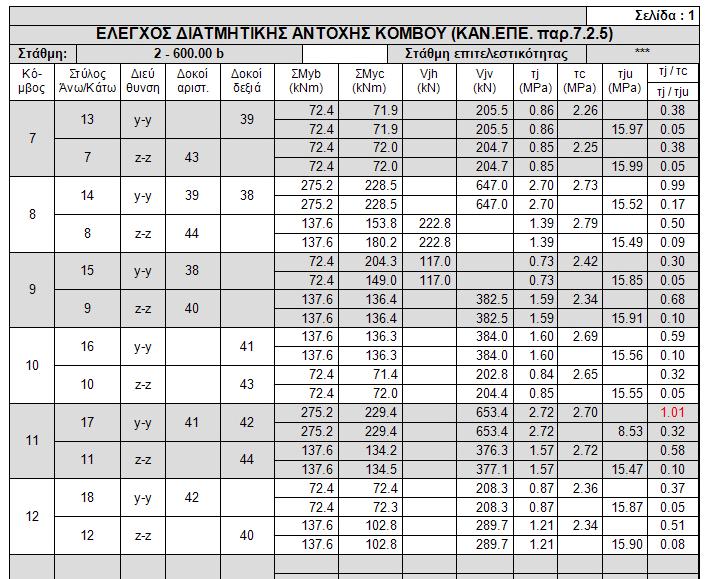

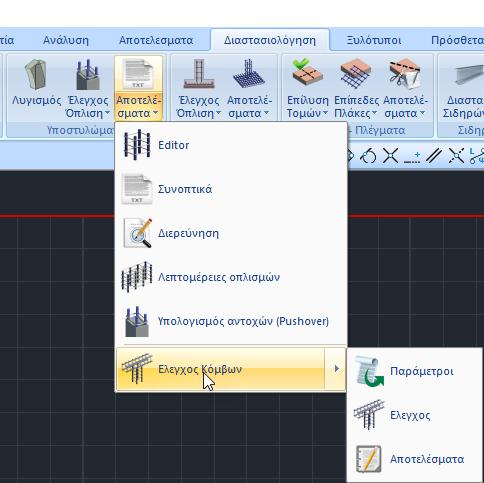

12 Έλεγχος κόμβου κατά ΚΑΝ.ΕΠΕ. Στη νέα έκδοση του Scada Pro προστέθηκε ο έλεγχος της διατμητικής αντοχής του κόμβου σύμφωνα με την παρ του ΚΑΝ.ΕΠΕ. Εκτελούνται οι δύο προβλεπόμενοι έλεγχοι σε: Διαγώνια εφελκυστική ρηγμάτωση Αστοχία σε διαγώνια θλίψη Η επιλογή του ελέγχου έχει μπει στο μενού της επίλυσης των Υποστυλωμάτων. 12

13 Στην επιλογή «Παράμετροι» Γίνεται η επιλογή του είδους της ανάλυσης από την οποία προέρχονται τα εντατικά. 1. Αν η ανάλυση είναι ανελαστική (pushover), επιλέγετε τη στάθμη επιτελεστικότητας με βάση την οποία θα γίνουν οι έλεγχοι. 2. Αν η ανάλυση είναι ελαστική, επιλέγετε τα αστεράκια (****) (η επιλογή της στάθμης επιτελεστικότητας για την ελαστική ανάλυση έχει γίνει ήδη στις παραμέτρους του σεναρίου της ανάλυσης). Στη συνέχεια, με την επιλογή «Έλεγχοι» γίνεται ο έλεγχος των κόμβων συνολικά, αλλά μόνο για την τρέχουσα στάθμη. 13

14 ΣΗΜΕΙΩΣΕΙΣ: Οι έλεγχοι γίνονται: - για μεν την ανελαστική ανάλυση για τα συγκεκριμένα εντατικά μεγέθη της στάθμης επιτελεστικότητας που έχει επιλεγεί, - για δε την ελαστική ανάλυση ο έλεγχος γίνεται για τον κάθε συνδυασμό και το τελικό αποτέλεσμα είναι ο δυσμενέστερος λόγος. Απαραίτητη προϋπόθεση για την εκτέλεση των ελέγχων του κόμβου είναι η δημιουργία των διαγραμμάτων αλληλεπίδρασης Μ-Ν. Νέα δυνατότητα χρωματικής απεικόνισης των εντατικών μεγεθών σε γραμμικά και επιφανειακά στοιχεία, με βάση το πρόσημο. Στα αποτελέσματα και στην επιλογή με το?? Στο πλαίσιο διαλόγου που εμφανίζεται 14

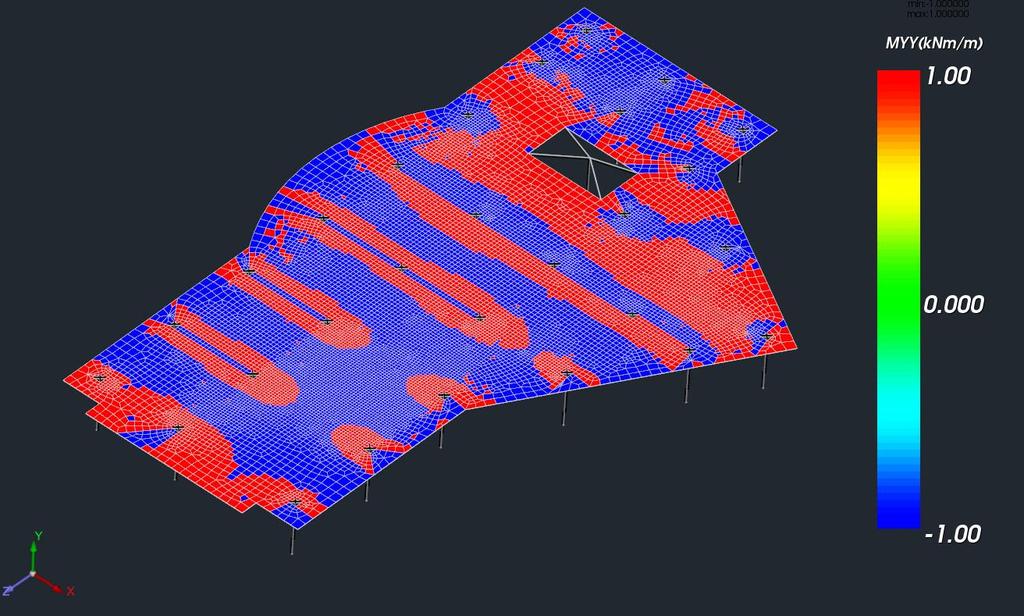

15 Έχει προστεθεί η επιλογή «Απεικόνιση με βάση το πρόσημο». Με την επιλογή της το αντίστοιχο μέγεθος που έχω επιλέξει να εμφανίσω τις ισοτασικές του, εμφανίζεται χρωματικά όχι με το εύρος των τιμών του αλλά εμφανίζεται με δύο χρώματα ένα για τις αρνητικές τιμές και ένα για τις θετικές τιμές, όπως φαίνεται στην παρακάτω εικόνα Η επιλογή δουλεύει για όλα τα μεγέθη και για όλα τα στοιχεία (γραμμικά και πεπερασμένα επιφανειακά) Νέα δυνατότητα εμφάνισης των τιμών της παραμόρφωσης, με βάση τη χρωματική διαβάθμιση. 15

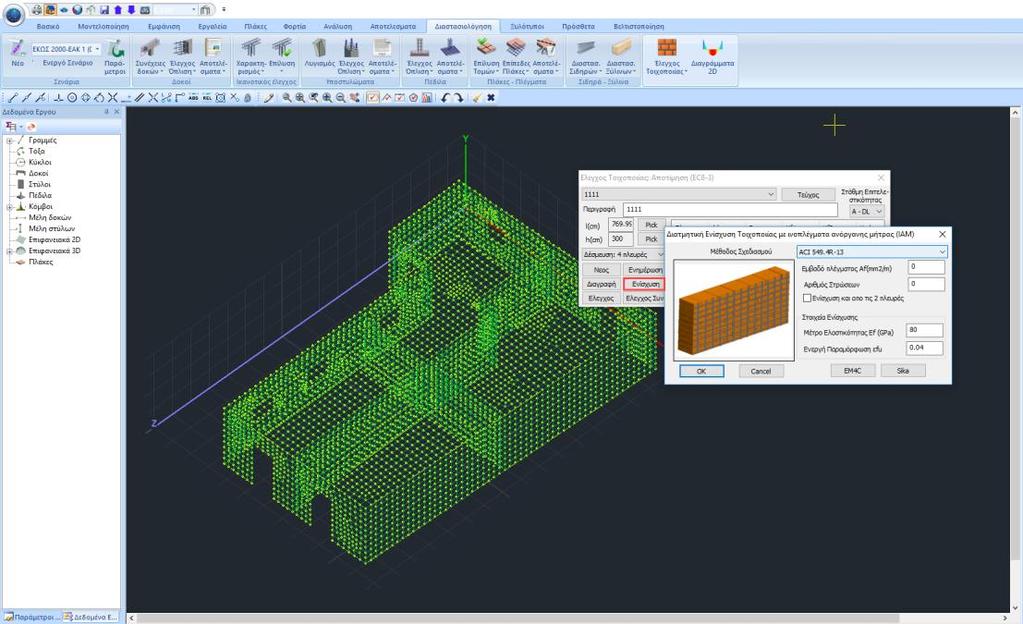

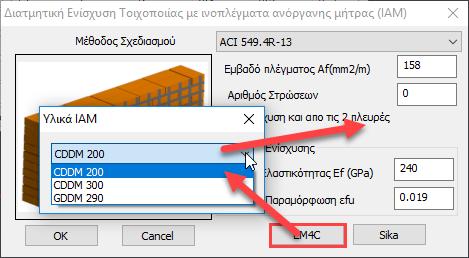

16 Ενίσχυση φέρουσας τοιχοποιίας με ινοπλέγματα ανόργανης μήτρας (προσομοίωμα ACI549.4R-13 και προσομοίωμα Triantafillou & Antonopoulos). Η χρήση Ινοπλεγμάτων για ενίσχυση σε διάτμηση εντός επιπέδου, ορίζεται μέσω του αντίστοιχου παραθύρου και για τον επιλεγμένο από τη λίστα τοίχο. 16

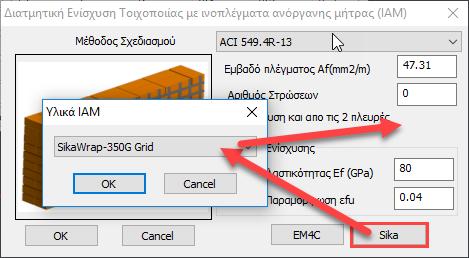

17 Το SCADA Pro περιλαμβάνει δύο μεθόδους και μπορείτε να επιλέξετε ανάμεσα σε Ο ορισμός των χαρακτηριστικών του πλέγματος γίνεται βάση καταλόγων και σύμφωνα με τα υλικά του εμπορίου. Στο SCADA Pro έχουν εισαχθεί τα υλικά των εταιριών Επιλέγοντας την εταιρία και το αντίστοιχο υλικό τα χαρακτηριστικά του πλέγματος συμπληρώνονται αυτόματα από το πρόγραμμα. Έλεγχος φέρουσας τοιχοποιίας βάσει κριτηρίου τάσεων. Στη νέα έκδοση του Scada Pro προστέθηκε ο έλεγχος της φέρουσας τοιχοποιίας σε όρους τάσεων βάσει του κριτηρίου τάσεων Karantoni et al. Ο έλεγχος σε όρους τάσεων γίνεται σε φορείς με τοίχους οποιασδήποτε μορφής (καμπύλους ή επίπεδους) και αφορά σε υφιστάμενη ή νέα τοιχοποιία. Η επιλογή του ελέγχου έχει μπει στο μενού των Αποτελεσμάτων όπου: 17

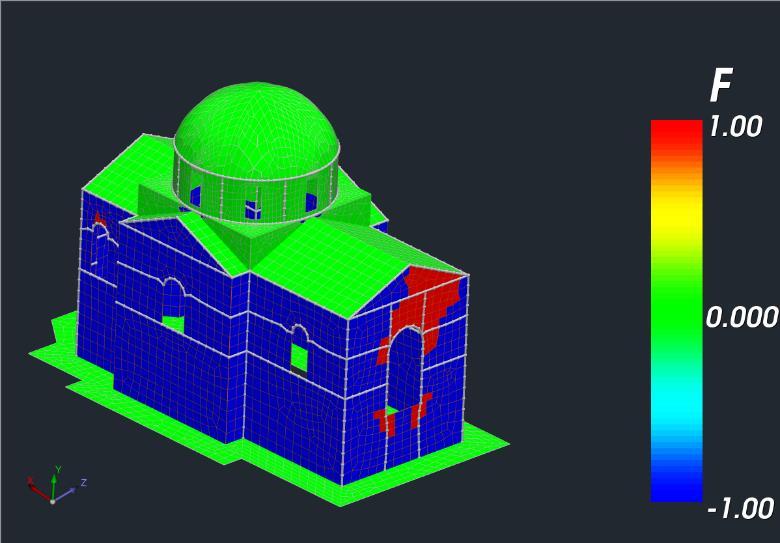

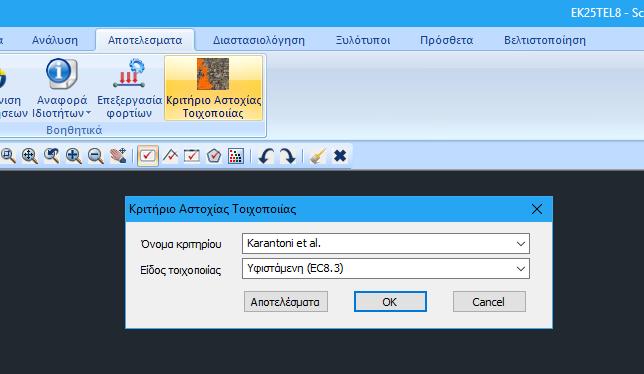

18 Αρχικά επιλέγεται το είδος της τοιχοποιίας (Υφιστάμενη/Νέα). Στη συνέχεια από τη μπάρα εμφάνισης της έντασης των επιφανειακών στοιχείων επιλέγουμε την εμφάνιση της τιμής F του κριτηρίου. Ο φορέας χρωματίζεται ανάλογα με την τιμή του κριτηρίου: - ΜΠΛΕ (F<0) για επάρκεια - ΚΟΚΚΙΝΟ (F>0) για ανεπάρκεια - ΠΡΑΣΙΝΟ για στοιχείο υλικού διάφορο της τοιχοποιίας (πχ σκυρόδεμα) Για καλύτερη αξιολόγηση των αποτελεσμάτων του ελέγχου υπάρχουν οι εξής δύο επιλογές: Εκτύπωση των τιμών F του κριτηρίου για κάθε επιφανειακό στοιχείο μέσω της εντολής Report της μπάρας. 18

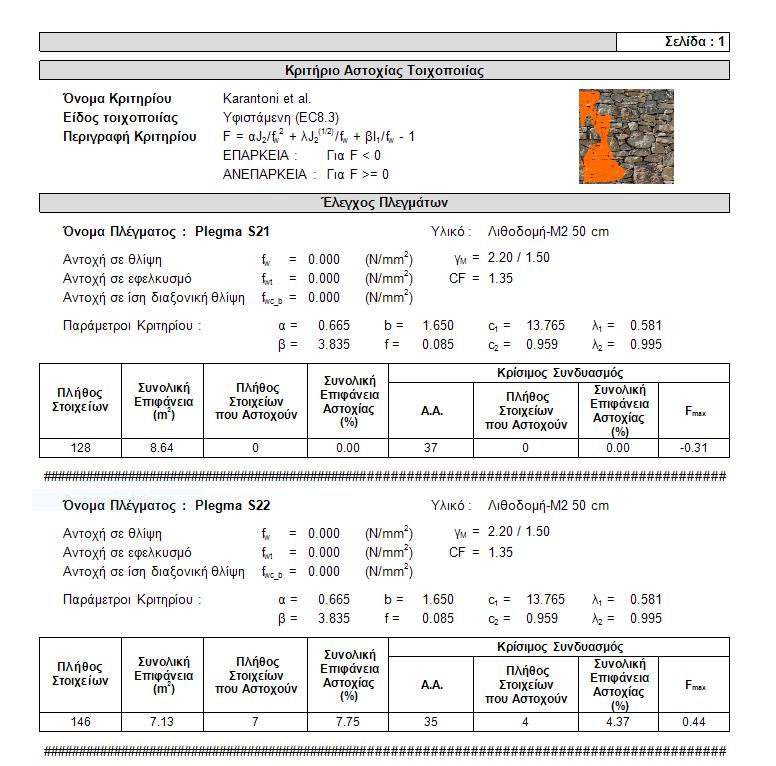

19 Εκτύπωση συγκεντρωτικού τεύχους με λεπτομέρειες για την επάρκεια ή μη κάθε πλέγματος. 19

20 Ενίσχυση δοκών και στύλων οπλισμένου σκυροδέματος με υλικά ΙΑΜ από EM4C και SIKA. Στο ScadaPro, οι τεχνικές και τα υλικά αποκατάστασης και ενίσχυσης των δομικών μελών, εμπλουτίζονται με τα υλικά και τις τεχνικές των εταιριών ΕΜ4C και Sika. Ο μελετητής έχει άμεση πρόσβαση στις βιβλιοθήκες των ΕΜ4C και Sika μέσω των εντολών. Επιλέγοντας, για το κάθε είδος αποκατάστασης επιλέγετε και το αντίστοιχο υλικό, ενώ ταυτόχρονα με την επιλογή του γίνεται αναφορά στο συγκεκριμένο υλικό, με αναλυτική περιγραφή του προϊόντος, των χαρακτηριστικών του και της εφαρμογής του. Εισαγωγή 3D αρχείου DXF-DWG. Αυτόματη απόδοση διατομών οποιουδήποτε υλικού στα layer του σχεδίου. Αναγνώριση γραμμών και τόξων. Με το νέο SCADA Pro 17 έχετε πλέον τη δυνατότητα όχι μόνο να εισάγετε ένα 3D dwgdxf σχέδιο αλλά και να απαδείδετε αυτόματα στις γραμμές του σχεδίου, τις αντίστοιχες διατομές των δοκών και των στύλων. Επιλέγετε αρχικά την 3D απεικόνιση του Scada εισάγετε το 3D σχέδιο. και μέσω της εντολής Εισαγωγή, Επιλέγοντας ανοίγει η λίστα με όλα τα layers του σχεδίου. 20

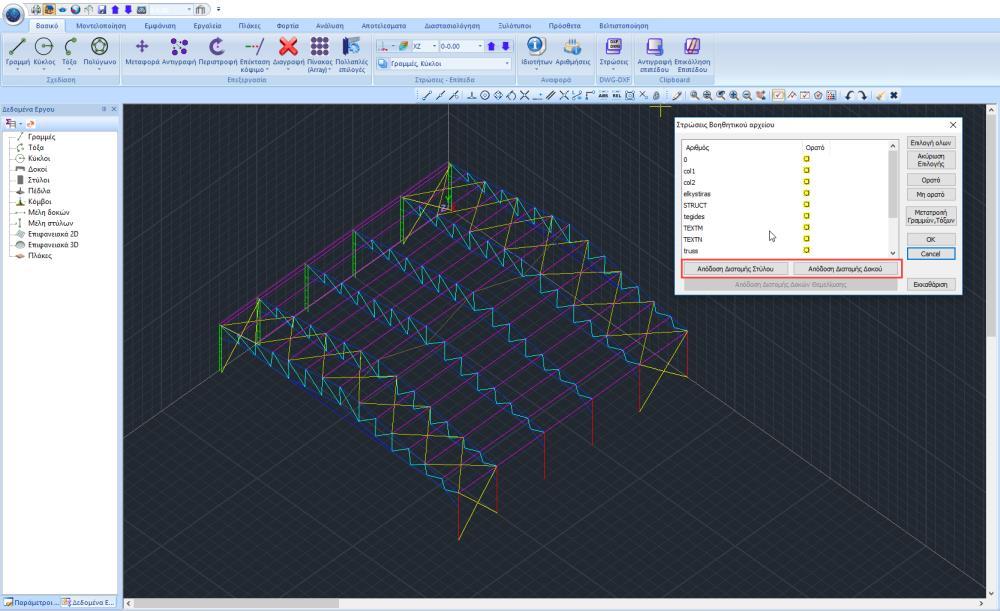

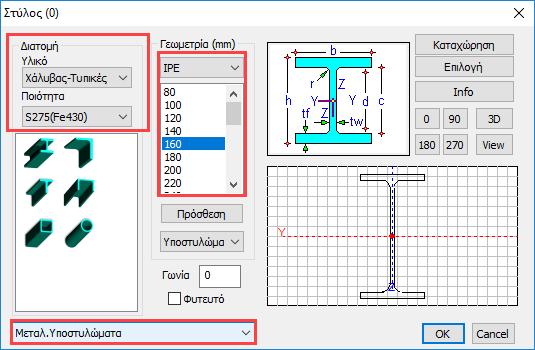

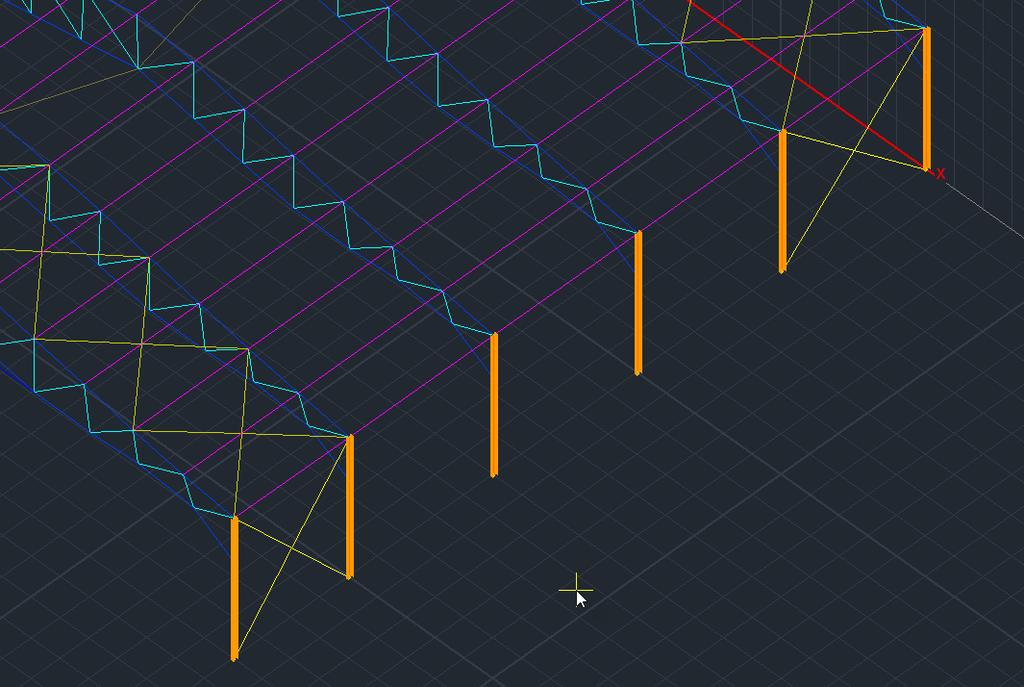

21 Για την αυτόματη απόδοση των διατομών στις γραμμές του σχεδίου, βασική προυπόθεση είναι να υπάρχει η σωστή αντιστοίχισή τους στα αντίστοιχα layers. Επιλέγετε από τη λίστα ένα layer και ανόλογα με το αν περιλαμβάνει στύλους ή δοκούς, επιλέγετε την αντίστοιχη εντολή στο κάτω μέρος του παραθύρου Αυτόματα ανοίγει το παράθυρο με τις διατομές για να επιλέξετε αυτή που θα αποδοθεί σε όλες τις γραμμές της επιλεγμένης στρώσης. Επίσης, επιλέγετε τη γωνία, το σημείο εισαγωγής και την στρώση του Scada στην οποία θα ενταχθούν. Αυτόματα δημιουργούνται τα μέλη με φυσικές και μαθηματικές ιδιότητες. 21

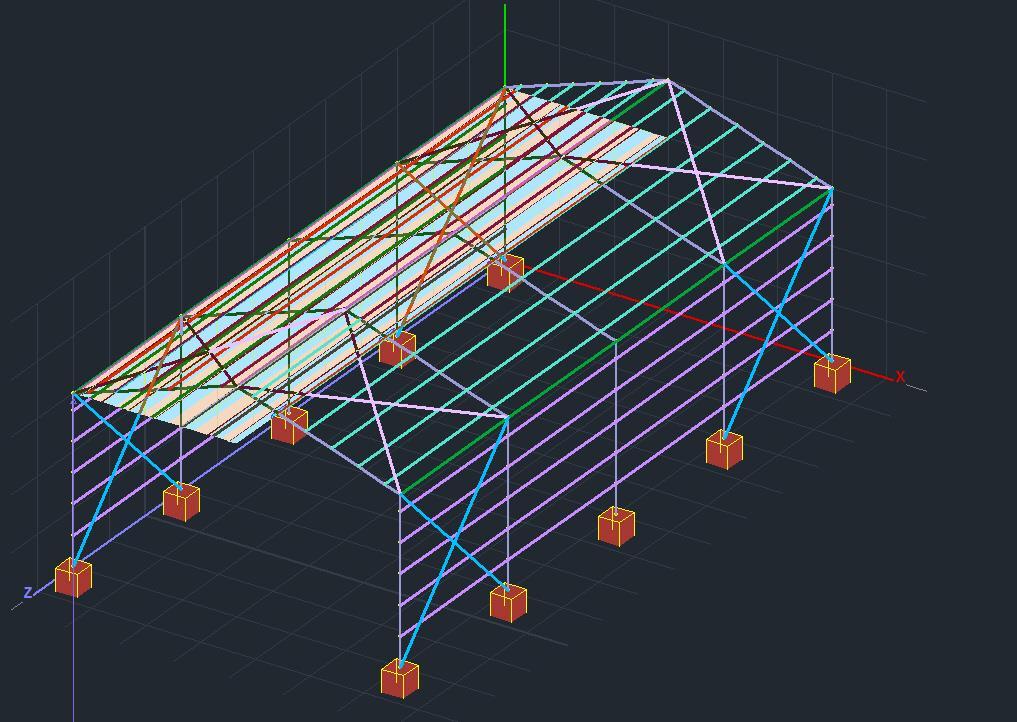

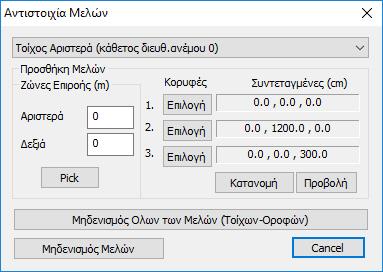

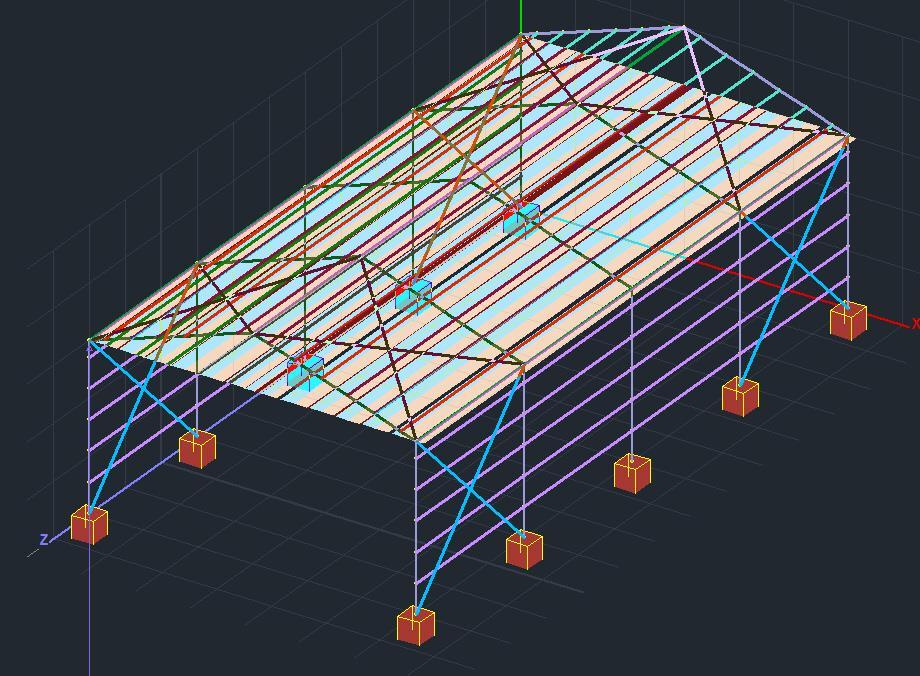

22 Αυτόματη αντιστοιχία μελών στα φορτία ανέμου και χιονιού. Στην νέα έκδοση του SCADA Pro, ολοκληρώθηκε και ενσωματώθηκε ο αυτόματος υπολογισμός των επιφανειών επιρροής για τα γραμμικά μέλη προκειμένου να γίνει η κατανομή των φορτίων ανέμου και χιονιού. Υπενθυμίζουμε ότι μέχρι τώρα η αυτόματη κατανομή γινόταν μόνο για κατασκευές που προέρχονταν από τις τυπικές. Τώρα παρέχεται πλέον η δυνατότητα η κατανομή αυτή να γίνεται σε οποιαδήποτε επιφάνεια ορίζει ο μελετητής. Με την επιλογή της εντολής ανοίγει πλέον το παρακάτω πλαίσιο διαλόγου Στο κομμάτι που αφορά τον παλιό ορισμό των επιφανειών επιρροής δεν έχει αλλάξει κάτι όπως και η λειτουργία του πλήκτρου Pick όπου κρύβει το πλαίσιο διαλόγου και εμφανίζει τις υπάρχουσες επιφάνειες επιρροής, έχει παραμείνει η ίδια. Έχει προστεθεί όμως δεξιά ένα κομμάτι που αφορά τον ορισμό της επιφάνειας με τρία σημεία. Ο ορισμός της επιφάνειας γίνεται πάντα στον συγκεκριμένο τοίχο που είναι ενεργός στο παράθυρο Καλό είναι πριν ξεκινήσουμε την διαδικασία να μηδενίσουμε ότι υπάρχει πιέζοντας το πλήκτρο «Μηδενισμός Μελών». Τα σημεία τα δείχνουμε γραφικά με την εξής ιδιαιτερότητα: Τα δύο πρώτα σημεία καθορίζουν την κατεύθυνση με βάση την οποία ο αυτόματος υπολογισμός των επιφανειών επιρροής γίνεται για τα στοιχεία τα οποία είναι παράλληλα με αυτή την κατεύθυνση. 22

23 Να σημειωθεί ακόμα ότι η κατανομή γίνεται για όλα τα γραμμικά μέλη που ανήκουν σε αυτό το επίπεδο και όπως είπαμε είναι παράλληλα με την πρώτη ευθεία. Αφού ορίσουμε τα 3 σημεία, πιέζουμε το πλήκτρο «Κατανομή» και το πρόγραμμα εκτελεί αυτόματα την κατανομή την οποία και εμφανίζει. Αντίστοιχα ο ορισμός γίνεται και για τους υπόλοιπους τοίχους. Όσον αφορά τις στέγες, ο ορισμός μπορεί να γίνει διαδοχικά, δηλαδή αφού πρώτα διαλέξω τη στέγη που θα ορίσω θα πρέπει υποχρεωτικά να επιλέξω τα επιμέρους επίπεδα, δηλαδή σε μία δικλινή στέγη να επιλέξω διαδοχικά τα δύο επίπεδα των κλίσεων, γιατί όπως είπαμε η λογική είναι να ορίσω με τρία σημεία ένα επίπεδο για το οποίο και για όσα μέλη ανήκουν σε αυτό θα γίνει αυτόματα ο υπολογισμός των επιφανειών επιρροής. Ορίζω πρώτα την αριστερή κλίση και μετά τη δεξιά. Το συνολικό αποτέλεσμα είναι το παρακάτω 23

24 Τέλος αξίζει να σημειωθεί πως αν οι τοίχοι είναι σωστά ορισμένοι, ΔΕΝ χρειάζεται ο ορισμός των επιπέδων. Απλά επιλέγουμε τον κάθε τοίχο και πιέζοντας το πλήκτρο «Κατανομή» γίνεται και ταυτόχρονα εμφανίζεται η κατανομή στα γραμμικά μέλη που ανήκουν σε αυτό τον τοίχο. Το ίδιο ισχύει και για τις στέγες που, προσοχή είναι σε ένα επίπεδο. Για τις υπόλοιπες όμως (πχ δικλινείς) χρειάζεται η διαδικασία του ορισμού των επιμέρους επιπέδων που περιγράψαμε παραπάνω. Νέα ομάδα εντολών για την ενοποίηση των μεταλλικών μελών. Στο μενού «Διαστασιολόγηση Σιδηρών» έχει προστεθεί η ομάδα εντολών της ενοποίησης μεταλλικών μελών. 24

25 Η λογική της μεθοδολογίας ενοποίησης είναι ότι, είτε με τον αυτόματο, είτε με τον χειροκίνητο τρόπο, τα επιμέρους μέλη ενός στοιχείου ενοποιούνται ανά κατεύθυνση λυγισμού, δηλαδή λαμβάνεται σαν μήκος λυγισμού υπολογιστικά, όχι το πραγματικό μήκος του μέλους αλλά το ενοποιημένο από την αρχή μέχρι το τέλος του στύλου ή της δοκού αντίστοιχα. Ακόμα, στην παρουσίαση των αποτελεσμάτων, για αυτά τα ενοποιημένα μέλη εμφανίζονται οι δυσμενέστεροι έλεγχοι μόνο μια φορά και όχι για το κάθε ένα όπως συνέβαινε μέχρι τώρα. 25

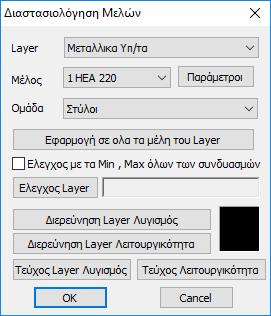

26 Τέλος στην αυτόματη ενοποίηση υπάρχει ο ορισμός των επιπέδων διακοπής τα οποία είναι επίπεδα οριζόντια ή κάθετα τα οποία χρησιμοποιούνται σαν όρια διακοπής της ενοποίησης ενός συνεχούς στοιχείου. Νέα δυνατότητα ελέγχου των μεταλλικών μελών σε μικρότερους χρόνους. Ενεργοποιώντας την επιλογή,ο έλεγχος θα γίνει λαμβάνοντας υπόψη μόνο τις μέγιστες και ελάχιστες τιμές των εντατικών μεγεθών που προκύπτουν από όλους τους συνδυασμούς, εξαιρώντας τις ενδιάμεσες τιμές, με αποτέλεσμα η διαδικασία να ολοκληρώνετε σε αισθητά μικρότερους χρόνους. Νέα εντολή για τον επαναπροσδιορισμό της φοράς των μελών. Μέσα στα Εργαλεία των Μελών προστέθηκε νέα εντολή με όνομα Επαναπροσδιορισμός φοράς. H εντολή αυτή πρέπει να χρησιμοποιηθεί όταν στους γενικούς ελέγχους εμφανιστούν ένα ή και τα δύο από τα παρακάτω μηνύματα: Error1678: Ο στύλος 123 έχει τοποθετηθεί με ανάποδη φορά Υπάρχουν μέλη με λάθος φορά τοπικών αξόνων Το πρώτο, που αφορά μόνο τους στύλους, έχει να κάνει με την φορά τοποθέτησής τους (η σωστή φορά είναι από κάτω προς τα πάνω), ενώ το δεύτερο είναι ένα γενικό μήνυμα που αφορά δοκούς και στύλους και ειδικά για τις δοκούς, εμφανίζεται όταν δεν έχουν 26

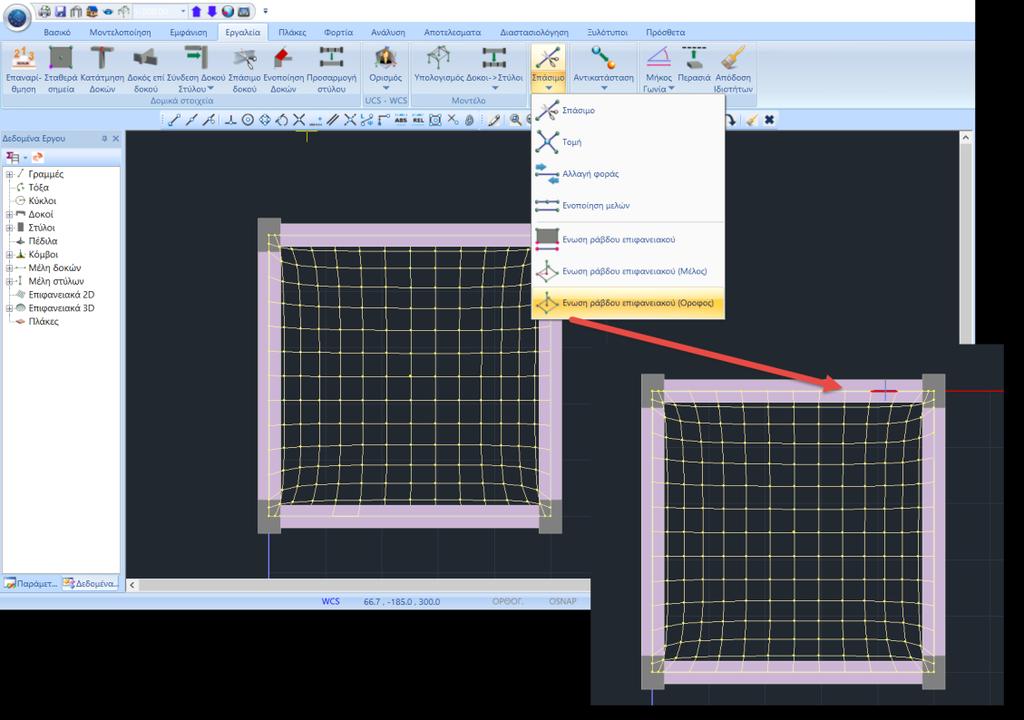

27 τοποθετηθεί με τη σύμβαση του προγράμματος η οποία είναι από αριστερά προς τα δεξιά και από πάνω προς τα κάτω. Όταν λοιπόν εμφανιστούν τα παραπάνω μηνύματα, με τη χρήση της εντολής Επαναπροσδιορισμός φοράς διορθώνονται οι φορές αυτόματα για όλο το φορέα, και έτσι δεν θα υπάρχουν τα προβλήματα που προκύπτουν στη διαστασιολόγηση των περασιών. Νέα εντολή για την Ενοποίηση δοκών και τη διαγραφή της Ενοποίησης δοκών. Στις περιπτώσεις που οι δοκοί περικλείουν επιφανειακά στοιχεία δημιουργείται η ανάγκη για σπάσιμο των μελών των δοκών προκειμένου να εξασφαλιστούν οι απαραίτητες συνδέσεις ανάμεσα στο γραμμικά και τα επιφανειακά μέλη. Κατά συνέπεια, το σπάσιμο της δοκού σε μικρά τμήματα δημιουργεί την ανάγκη για Ενοποίηση προκειμένου να μπορέσει να διαστασιολογηθεί ως ενιαίο μέλος. Αυτό επιτυγχάνεται με τη χρήση της εντολής Ενοποίηση Δοκών. Επιλέξτε την εντολή και κατόπιν ένα ένα διαδοχικά τα τμήματα της δοκού. Συνεχίστε με την Εύρεση Συνέχειας και τον Έλεγχο Όπλισης. 27

28 Αν για κάποιο λόγο επιθυμείτε να διαγράψετε μία προηγούμενη ενοποίηση, επιλέγετε την εντολή δοκού. Δεξί κλικ για ολοκλήρωση. και κατόπιν το πρώτο τμήμα της ενοποιημένης Νέο σύμβολο προειδοποίησης για την ανεπάρκεια του μήκους αγκύρωσης στις δοκούς. Ο τρόπος υπολογισμού των μηκών αγκύρωσης lbd για τους διαφορετικούς κανονισμούς, συνοψίζεται παρακάτω: Υπολογίζεται το συνολικό lbd και αυτό μοιράζεται σε l1 και l2. Το l1 είναι το ευθύγραμμο μήκος αγκύρωσης και το l2 είναι αυτό που γυρίζει μέσα στο στον κόμβο. ΠΑΡΑΤΗΡΗΣΕΙΣ: Ο ΕΚΩΣ προβλέπει ένα ελάχιστο ΕΥΘΥΓΡΑΜΜΟ μήκος αγκύρωσης (l1) που το ονομάζει lb,min. EC2 δεν προβλέπει ελάχιστο ευθύγραμμο μήκος αγκύρωσης, αλλά προβλέπει ένα ελάχιστο ΣΥΝΟΛΙΚΟ μήκος αγκύρωσης (l1+l2) που το ονομάζει και αυτό lb,min. Ο EC8 στην παράγραφο 5.6.2, μεταξύ των άλλων προβλέπει ΜΟΝΟ για DCH το μήκος αγκύρωσης να είναι μόνο ευθύγραμμο (υπερβολικό). Με βάση τα παραπάνω προκύπτουν τα εξής 1. Για το σενάριο ΕΑΚ-ΕΚΩΣ το ελάχιστο ευθύγραμμο μήκος αγκύρωσης είναι έτσι όπως ακριβώς αυτό προβλέπεται και εάν αυτό είναι μεγαλύτερο από το πλάτος της στήριξης μείον την επικάλυψη, εμφανίζεται μήνυμα λάθους 2. Για το σενάριο EC2 w/o EC8 καθώς και για όλα τα EC με κατηγορίες πλαστιμότητας DCL και DCM, δεν υπακούει σε ελάχιστο ευθύγραμμο μήκος αγκύρωσης lb, min αλλά ελέγχεται το συνολικό μήκος lbd με το lb, min σύμφωνα με την του EC2. Άρα εδώ δεν θα εμφανίζεται ποτέ μήνυμα λάθους γιατί στην περίπτωση που το μήκος αγκύρωσης είναι μεγαλύτερο από το πλάτος της στήριξης μείον την επικάλυψη, το σίδερο θα φτάνει μέχρι την παρειά και στη συνέχεια θα γυρίζει στον κόμβο. 3. Για τα EC με κατηγορία πλαστιμότητας υψηλή DCH, υπακούει στο ελάχιστο ευθύγραμμο μήκος αγκύρωσης σύμφωνα και με την του EC8 (όπως και στον ΕΚΩΣ). Το μήνυμα λάθους θα εμφανίζεται αντίστοιχα όπως και στην περίπτωση 1 του ΕΚΩΣ. 28

29 Συμπληρωματικά, λαμβάνονται πλέον υπόψη για τον υπολογισμό του lb οι περιοχές συνάφειας. Ο άνω οπλισμός είναι περιοχή ΙΙ ενώ ο κάτω Ι. Νέα εντολή ενοποίησης κόμβων. Ενοποίηση κόμβο. Εντολή για να ενοποιούνται οι κόμβοι που βρίσκονται σε πολύ μικρή απόσταση μεταξύ τους. Επιλέξτε την εντολή και ορίστε μία τιμή απόστασης. Οι κόμβοι που βρίσκονται σε απόσταση μικρότερη ή ίση αυτής θα ενοποιούνται, καταλήγοντας σε έναν ενιαίο Νέα, εποπτική και περιεκτική εκτύπωση των αποτελεσμάτων των ελέγχων λυγισμού και παραμορφώσεων (συνολική και ανά μέλος) των μεταλλικών κατασκευών. Αναγνώριση τόξων από dwg 2D - 3D. Σύνδεση SCADA με REVIT μέσω ifc. Εισαγωγή αναπτυγμάτων δοκών στον ξυλότυπο χωρίς να χρειάζεται πλέον το άνοιγμα τους στον editor. Δημιουργία ξεχωριστών αρχείων με τις αντιδράσεις των στηρίξεων (*.rea μέσα στο φάκελο του σεναρίου) καθώς και δυο νέα αρχεία στο φάκελο anal: combdispl.txt και combforce.txt. Το πρώτο περιέχει τις μετακινήσεις, στροφές από συνδυασμούς και το δεύτερο τα αντίστοιχα εντατικά. Νέος τύπος σεναρίου διαστασιολόγησης που περιλαμβάνει τις διατάξεις του EC2 αλλά όχι τις διατάξεις του EC8. Σε αυτό το σενάριο οι συνδετήρες του στύλου δεν συνεχίζουν μέσα στον κόμβο. Δυνατότητα προσθήκης μανδύα σε υποστύλωμα κυκλικής διατομής. Προστέθηκε η ομοιόμορφη καθ ύψος κατανομή του σεισμού στο σενάριο του Ευρωκώδικα 8. Πιο ευδιάκριτα σταθερά σημεία δοκών και στύλων ( μεγαλύτερα και κόκκινα). 29

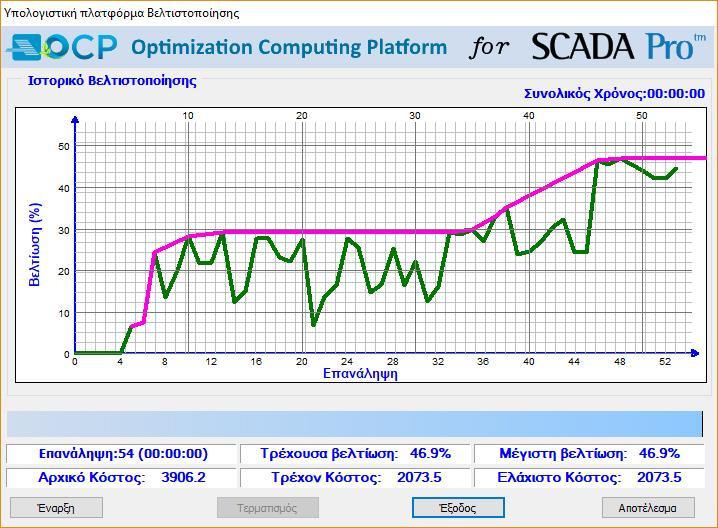

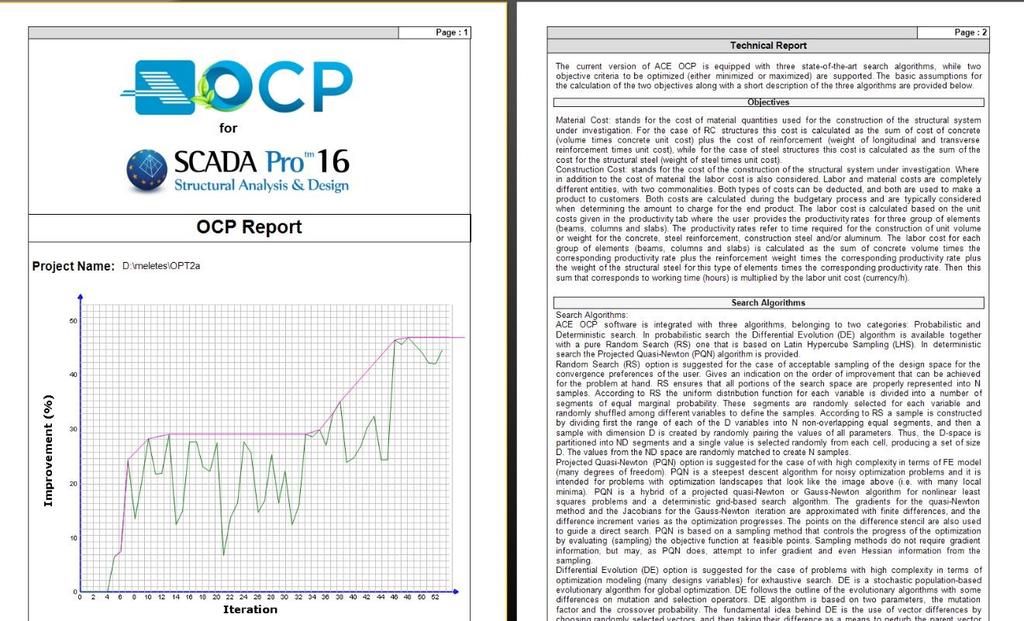

30 Τα ΝΕΑ ADD-ONS της έκδοσης SCADA Pro 17 SCADA Pro OCP. Το νέο καινοτόμο λογισμικό SCADA Pro OCP είναι module του SCADA Pro και αποτελεί υπολογιστική πλατφόρμα γενικής βελτιστοποίησης κατασκευών ρεαλιστικής κλίμακας, για δομικά συστήματα Πολιτικού Μηχανικού. Ο κύριος στόχος ανάπτυξης του SCADA Pro OCP είναι η ελαχιστοποίηση του κόστους κατασκευής και του κόστους των υλικών, με συνέπεια στην απαιτούμενη απόδοση, αξιοπιστία, ποιότητα και ασφάλεια του δομικού συστήματος μέσα σε ένα καινοτόμο τεχνολογικό πλαίσιο. Το SCADA Pro OCP module διαθέτει: Προηγμένο και εύκολο στην χρήση περιβάλλον εντολών, καθιστώντας την διαδικασία βελτιστοποίησης κατασκευών υπόθεση ενός κλικ. Τη δυνατότητα επιλογής πολλαπλών κριτηρίων που σχετίζονται με το κόστος της κατασκευής, όπως το κατασκευαστικό κόστος, το κόστος των υλικών κατασκευής, το περιβαλλοντικό κόστος στη διάρκεια ζωής της κατασκευής κ.α. Τα κριτήρια αυτά χρησιμοποιούνται είτε ως «Στόχοι» είτε ως «Περιορισμοί», οι οποίοι λαμβάνονται υπόψη επιπροσθέτως εκείνων που επιβάλλονται από τις κανονιστικές διατάξεις. Επίλυση των προβλημάτων επιλέγοντας από λίστα ντετερμινιστικών και πιθανοτικών αλγορίθμων αριθμητικής βελτιστοποίησης που ανήκουν στην αιχμή της τεχνολογίας, οι οποίες δύναται να αντικαταστήσουν την παραδοσιακή διαδικασία σχεδιασμού της δοκιμής και διόρθωσης μέσω μιας βελτιστοποιημένης λύσης που λαμβάνεται γρήγορα. Πολλαπλές επιλογές για τον καθορισμό του εύρους των μεταβλητών σχεδιασμού και την ομαδοποίησή τους είτε σε επίπεδο διατομής ή σε επίπεδο δομικού στοιχείου. Σύγκριση του αρχικού σχεδιασμού με τον βέλτιστο. Οι εντολές είναι ομαδοποιημένες σε ενότητες ανάλογα με το είδος της λειτουργίας που επιτελούν. Η διαδικασία της βελτιστοποίησης εκτελείται σε δύο φάσεις: Στην πρώτη φάση καθορίζονται οι βασικές παράμετροι του έργου: 30

31 (α) το κριτήριο της βελτιστοποίησης (αντικειμενική συνάρτηση), (β) οι επιπλέον περιορισμοί τους προβλήματος σε όρους κόστους ή σε όρους συμπεριφοράς εκτός των κανονιστικών ελέγχων, (γ) τα όρια μεταβολής των διαστάσεων των διατομών των δομικών στοιχείων (μεταβλητές σχεδιασμού). Στη δεύτερη φάση καθορίζεται ο αλγόριθμος βελτιστοποίησης το κριτήριο σύγκλισης της επαναληπτικής διαδικασίας επίλυσης και η άμεση εκτέλεσή της. Μετά την ολοκλήρωση της επαναληπτικής διαδικασίας βελτιστοποίησης υπάρχει η δυνατότητα αναλυτικής παρουσίασης των αποτελεσμάτων με παράλληλη σύγκριση αρχικών τιμών παραμέτρων με τις βέλτιστες τιμές. Υπάρχει επίσης η δυνατότητα εξαγωγής τεύχους αποτελεσμάτων, όπου παρουσιάζονται αναλυτικά όλες οι παράμετροι του προβλήματος αλλά και το διάγραμμα μεταβολής της 31

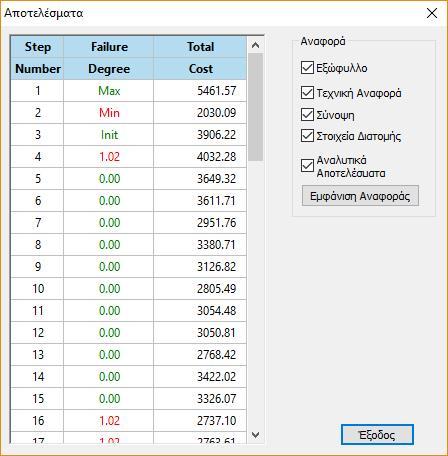

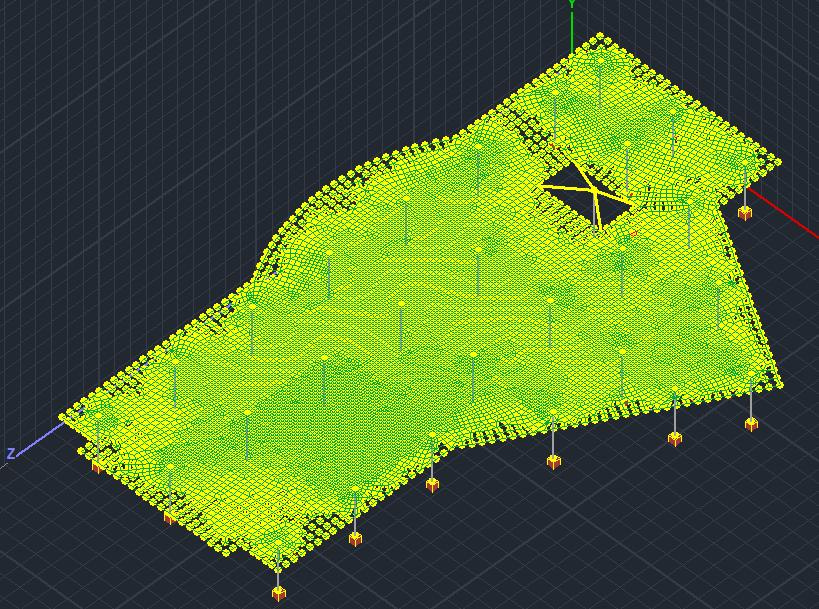

32 τιμής του κριτηρίου βελτιστοποίησης (αντικειμενική συνάρτηση) σε κάθε βήμα της επαναληπτικής διαδικασίας. Μοντελοποίηση και διαστασιολόγηση Επίπεδων Πλακών. Η νέα έκδοση του Scada Pro προσφέρει τη δυνατότητα δημιουργίας Επίπεδων Πλακών (Πλάκες χωρίς την παρουσία δοκών, σημειακά στηριζόμενες) με τη μέθοδο των πεπερασμένων στοιχείων. Η διαδικασία για τη Μοντελοποίηση των Επίπεδων Πλακών προϋποθέτει: τη δημιουργία Πλέγματος 3D πεπερασμένων στοιχείων, 32

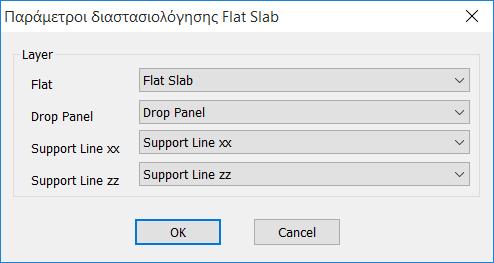

33 τον καθορισμό του Εξωτερικού Ορίου, την Αυτόματη Δημιουργία Οπών στη θέση των Στύλων, τον υπολογισμό του πλέγματος και του μαθηματικού μοντέλου. Στο πεδίο της Διαστασιολόγησης, η εντολή Επίπεδες Πλάκες περιλαμβάνει τις εντολές: Παράμετροι Στο παράθυρο διαλόγου ορίζετε την αντιστοιχία των Layers. Υπολογισμός Λωρίδων Φορτίσεων 33

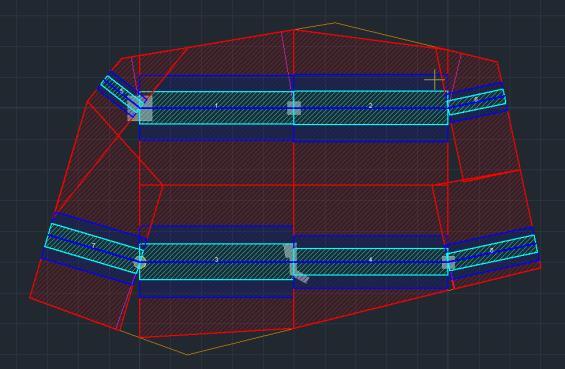

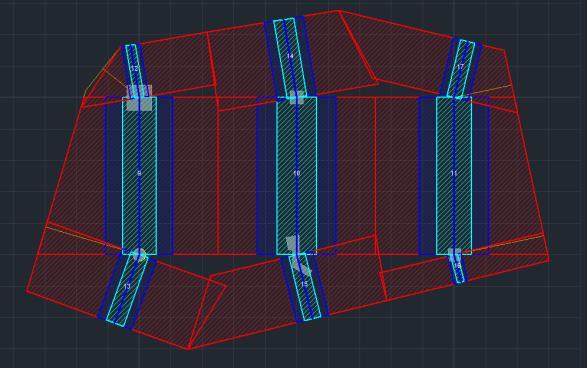

34 Σύμφωνα με το Παράρτημα Ι του ΕC2 η επίπεδη πλάκα χωρίζεται σε Λωρίδες Φόρτισης. Πρόκειται για τις περιοχές που δημιουργούνται αυτόματα από το πρόγραμμα εκατέρωθεν των Γραμμών Υποστήριξης, σύμφωνα με την εικόνα Ι.1 του EC2. Επιλέγετε την εντολή Υπολογισμός Λωρίδων Φορτίσεων και το πρόγραμμα αυτόματα τις δημιουργεί. Κάθε Λωρίδα Φόρτισης χωρίζεται σε τομές κατά το μήκος της κάθετα στη Γραμμή Υποστήριξης. Σε κάθε μία τομή γίνεται ολοκλήρωση των εσωτερικών δυνάμεων των πεπερασμένων επιφανειακών στοιχεία του τέμνονται. Από την ολοκλήρωση αυτή προκύπτει η καμπτική ροπή γύρω από τον άξονα της τομής. Αυτό το εντατικό μέγεθος χρησιμοποιείται για τον υπολογισμό του οπλισμού σε κάθε μία τομή. Εμφάνιση Χ, Ζ Επιλέγετε την εμφάνιση και την απόκρυψη των Λωρίδων Φόρτισης για κάθε μία κατεύθυνση. Λωρίδες Φορτίσεων κατά μήκος του άξονα Χ και Ζ Διαγράμματα Χ, Ζ Επιλέγετε την εμφάνιση και την απόκρυψη των Διαγραμμάτων για κάθε μία από τις δύο κατευθύνσεις. 34

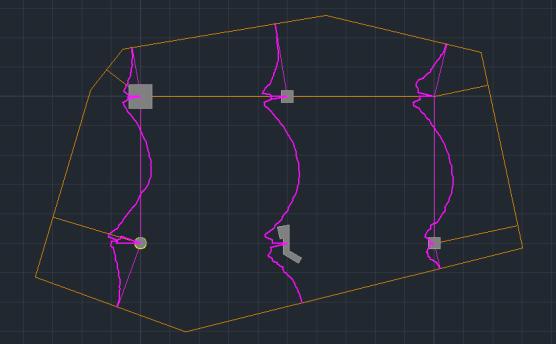

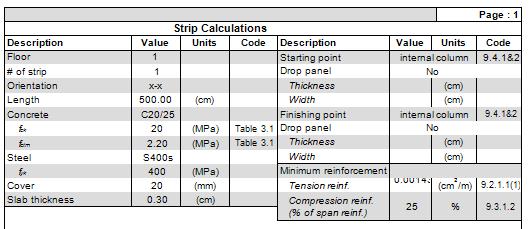

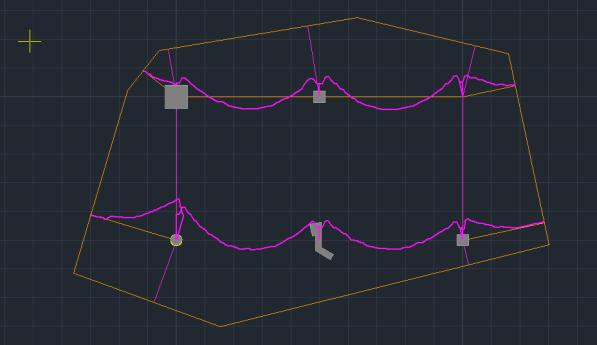

35 Αποτελέσματα Με την εντολή Αποτελέσματα εμφανίζεται αποτελεσμάτων. το αρχείο των Η κάθε σελίδα αφορά μία Λωρίδα Φόρτισης. Αρχικά περιγράφονται τα χαρακτηριστικά της Λωρίδας. Κατόπιν εμφανίζονται τα αποτελέσματα της όπλισης άνω και κάτω αναλυτικά για κάθε ζώνη, και για τις αντίστοιχες υπο-ζώνες. 35

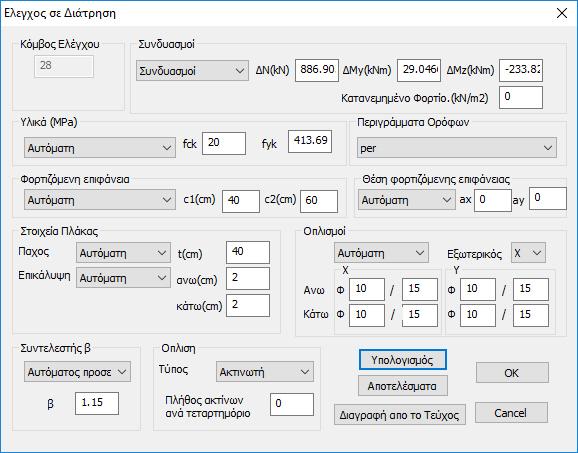

36 Έλεγχος Διάτρησης Στη νέα έκδοση προστέθηκε και ο έλεγχος της διάτρησης σύμφωνα με τον EC2. Ο έλεγχος αποτελεί μέρος της διαδικασίας ελέγχου και σχεδιασμού των επίπεδων πλακών όπου εκτελείται αυτόματα, αλλά μπορεί να εκτελεστεί και σαν αυτόνομος έλεγχος σε οποιοδήποτε στύλο. Τα δεδομένα μπορούν να οριστούν αυτόματα ή ακόμα και να εισαχθούν από τον μελετητή. 36

37 Παράγεται πλήρες τεύχος αποτελεσμάτων με λεπτομερειακό σχέδιο διάταξης του οπλισμού (ακτινωτής ή σταυροειδούς), όπου αυτός απαιτείται. Η λεπτομέρεια εξάγεται και στον ξυλότυπο. 37

38 38
