1 ΘΑΛΑΣΣΙΕΣ ΣΥΝΘΗΚΕΣ ΣΤΗΝ ΠΕΡΙΟΧΗ ΤΗΣ ΔΙΠΛΗΣ ΖΕΥΞΗΣ ΤΟΥ ΜΑΛΙΑΚΟΥ Κωνσταντίνος Μέμος Καθηγητής Θαλάσσιας Υδραυλικής και Λιμενικών Έργων ΕΜΠ Ευχαριστίες Ι. Ψαράς, Πολ. Μηχ. ΕΜΠ, ΜΔΕ ΕΜΠ

2 ΔΙΑΡΘΡΩΣΗ ΟΜΙΛΙΑΣ ΕΙΣΑΓΩΓΗ ΜΟΡΦΟΛΟΓΙΑ ΑΝΕΜΟΙ ΚΥΜΑΤΑ ΠΑΛΙΡΡΟΙΑ ΡΕΥΜΑΤΑ ΝΑΥΣΙΠΛΟΙΑ ΛΙΜΕΝΙΚΟ ΕΠΙΧΩΜΑ ΔΙΕΛΕΥΣΗ ΑΠΟ ΕΥΑΙΣΘΗΤΕΣ ΠΕΡΙΟΧΕΣ ΣΥΜΠΕΡΑΣΜΑΤΑ

3 ΣΤΟΧΟΣ ΟΜΙΛΙΑΣ ΕΙΣΑΓΩΓΗ ΠΡΟΚΑΤΑΡΚΤΙΚΗ ΕΠΙΣΚΟΠΗΣΗ ΤΩΝ ΒΑΣΙΚΩΝ ΣΥΝΘΗΚΩΝ ΚΑΙ ΠΑΡΑΜΕΤΡΩΝ ΜΕ ΣΤΟΧΟ ΝΑ ΑΝΑΔΕΙΧΘΟΥΝ ΖΗΤΗΜΑΤΑ ΠΟΥ ΧΡΕΙΑΖΟΝΤΑΙ ΒΑΘΥΤΕΡΗ ΔΙΕΡΕΥΝΗΣΗ, ΕΤΣΙ ΩΣΤΕ ΕΝΔΕΧΟΜΕΝΗ ΠΡΟΩΘΗΣΗ ΤΟΥ ΕΓΧΕΙΡΗΜΑΤΟΣ ΝΑ ΕΙΝΑΙ ΤΕΚΜΗΡΙΩΜΕΝΗ ΚΑΙ ΠΙΟ ΩΡΙΜΗ ΑΠΟ ΣΚΟΠΙΑ ΘΑΛΑΣΣΙΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΚΑΙ ΣΥΝΑΦΩΝ ΕΡΓΩΝ

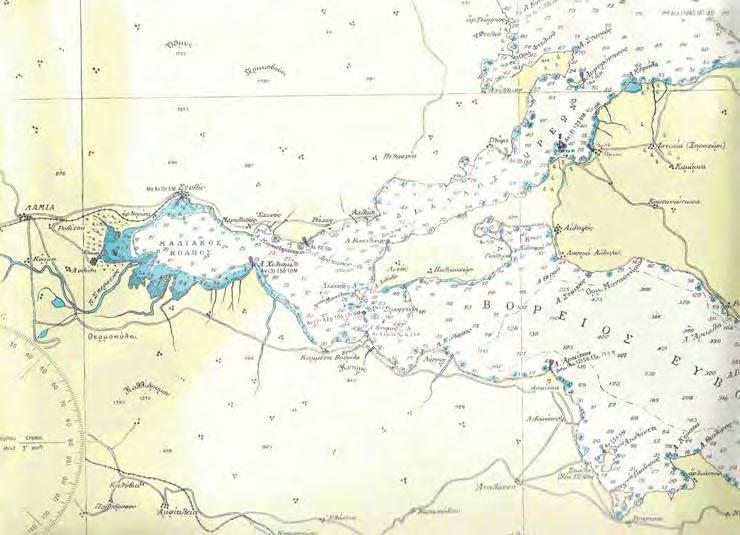

4 ΜΟΡΦΟΛΟΓΙΑ 1/4 ΕΥΡΥΤΕΡΗ ΠΕΡΙΟΧΗ ΕΡΓΟΥ

5 ΜΟΡΦΟΛΟΓΙΑ 2/4

6 ΜΟΡΦΟΛΟΓΙΑ 3/4 ΠΙΘΑΝΗ ΔΙΑΔΡΟΜΗ ΖΕΥΞΗΣ ΔΙΑΥΛΟΣ ΚΝΗΜΙΔΟΣ Εναλλακτική συντομότερη -κατά 650m- διαδρομή αλλά σε πιο βαθιά νερά του Πόρου Λιχάδων (1520m) 1200 m 1950m ΣΥΝΟΛΙΚΟ ΜΗΚΟΣ ΑΞΟΝΑ: 5.0km 300m 500m 0m m

7 ΜΟΡΦΟΛΟΓΙΑ 4/4 ΜΗΚΟΤΟΜΕΣ ΕΔΑΦΟΥΣ ΣΤΙΣ ΔΙΑΤΟΜΕΣ ΖΕΥΞΗΣ 2700m Α. ΚΝΗΜΙΣ ΔΙΑΥΛΟΣ ΚΝΗΜΙΔΟΣ ΣΤΕΝΟ ΣΤΡΟΓΓΥΛΗΣ ΠΟΡΟΣ ΛΙΧΑΔΩΝ ΛΙΘΑΔΑ

8 Στυλίδα Αγ. Σώστης Ωρεοί ΑΝΕΜΟΙ χειμώνας Β, ΒΑ άνοιξη Δ, ΝΔ χειμώνας Β χειμώνας Β άνοιξη φθινόπωρο Δ, ΝΔ ΣΤΑΘΜΟΣ ΛΑΜΙΑΣ (στοιχεία 27 ετών) ΚΥΡΙΑ ΔΙΕΥΘΥΝΣΗ ΒΔ Οκτώβριος Απρίλιος Α Μάιος Σεπτέμβριος ΜΕΣΗ ΕΤΗΣΙΑ ΣΥΧΝΟΤΗΤΑ > 6Βf 7.8% > 8Βf 0.1% ΓΕΝΙΚΑ ΗΠΙΕΣ ΣΥΝΘΗΚΕΣ

9 ΚΥΜΑΤΑ ΥΨΗ ΚΥΜΑΤΟΣ ΑΠΟ ΠΑΡΑΤΗΡΗΣΕΙΣ Στυλίδα: Ηs 1.0m Ράχες: Ηs 1.5m~ m~2.0m Γλύφα: Ηs 1.0m~ m~1.5m Ωρεοί: Ηs 1.0m ΜΙΚΡΗ ΑΥΞΗΣΗ ΣΤΟ ΚΕΝΤΡΙΚΟ ΤΜΗΜΑ ΤΩΝ ΔΙΑΥΛΩΝ ΓΕΝΙΚΑ ΗΠΙΕΣ ΣΥΝΘΗΚΕΣ

10 ΠΑΛΙΡΡΟΙΑ ΓΕΝΙΚΗ ΔΙΑΓΩΓΗ ΣΥΜΒΑΔΙΖΕΙ ΜΕ ΑΥΤΗΝ ΤΟΥ ΣΤΕΝΟΥ ΤΟΥ ΕΥΡΙΠΟΥ ΑΙΔΗΨΟΣ ΣΤΥΛΙΔΑ Πηγή ΥΥ ΕΥΡΟΣ Ελάχιστο Μέσο Μέγιστο ΕΠΑΛΛΑΞΗ 0.01m 0.37m 1.17m 1.46m 0.01m 0.31m 1.00m 1.40m ΑΥΞΗΣΗ/ ΠΤΩΣΗ ΣΤΑΘΜΗΣ ΛΟΓΩ ΚΑΤΑΙΓΙΔΑΣ ~ 1.0m στο δίαυλο Ωρεών

11 ΡΕΥΜΑΤΑ 1/6 ΚΥΡΙΑ ΛΟΓΩ ΠΑΛΙΡΡΟΙΑΣ ΑΛΛΑ ΚΑΙ ΑΝΕΜΟΓΕΝΗ ΣΥΝΗΘΕΙΣ ΤΙΜΕΣ ΠΑΡΑΤΗΡΗΣΕΩΝ Δίαυλος Κνημίδας: 0.8m/sec Πόρος Λιχάδων: 1.0m/sec (φάση 2 32 ώρες ως προς Χαλκίδα) Δίαυλος Ωρεών: 0.8m/sec (φάση 3 ώρες ως προς Κνημίδα) Τοπικά ισχυρά ρεύματα στη Βόρεια ακτή του Έξω Μαλιακού

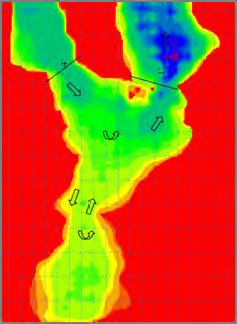

12 ΡΕΥΜΑΤΑ 2/6 ΠΑΛΙΡΡΟΙΑΚΑ ΡΕΥΜΑΤΑ (ημιημερήσιος τύπος παλίρροιας) ΑΜΠΩΤΗ ΠΛΗΜΜΥΡΙΔΑ ΜΕΤΡΗΣΕΙΣ (Ι. Κρεστενίτης κ.α. ΑΠΘ) Διατομές (1 ), (4 ): ~0.40m/sec, μέγιστο 1.00 m/sec

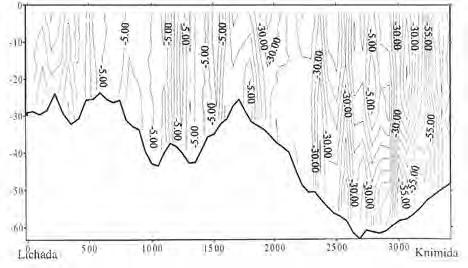

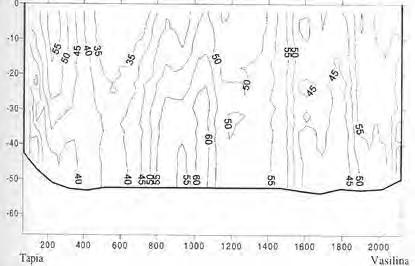

13 Διατομή (1 ) ΡΕΥΜΑΤΑ 3/6 ΚΑΤΑΝΟΜΗ ΤΑΧΥΤΗΤΩΝ Διατομή (4 ) Πλημμυρίδα cm/sec ΔΙΑΦΟΡΟΠΟΙΗΜΕΝΗ ΚΑΤΑΝΟΜΗ ΟΜΟΙΟΜΟΡΦΗ ΚΑΤΑΝΟΜΗ Άμπωτη cm/sec

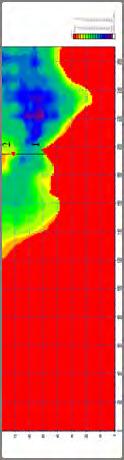

14 ΡΕΥΜΑΤΑ 4/6 ΑΝΕΜΟΓΕΝΗ ΡΕΥΜΑΤΑ (Ι. Ψαράς/ Κ. Μέμος, ΕΜΠ) ΕΞΕΤΑΣΘΗΚΑΝ ΑΝΕΜΟΙ: Α ΔΒΔ ΕΝΤΑΣΗ: 20m/sec (~8Bf)( ΔΙΑΡΚΕΙΑ: 12ΩΡΕΣ

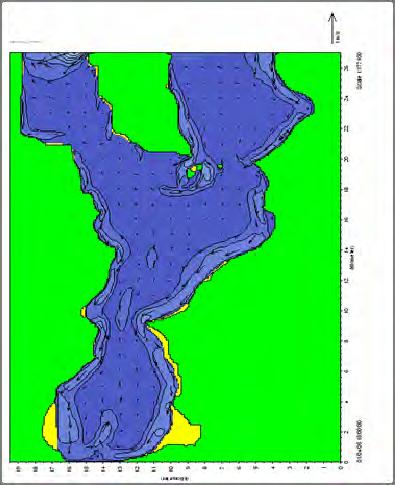

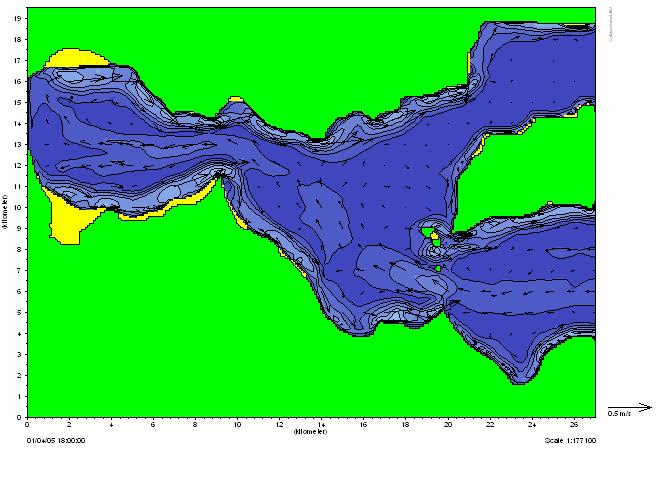

15 ΡΕΥΜΑΤΑ 5/6 Α Άνεμος ΔΒΔ Άνεμος ΟΛΟΚΛΗΡΩΣΗ ΩΣ ΠΡΟΣ ΤΟ ΒΑΘΟΣ ΣΤΟ ΤΕΛΟΣ ΤΟΥ 6ΩΡΟΥ

16 ΡΕΥΜΑΤΑ 6/6 ΔΙΑΤΟΜΗ 1 ΔΙΑΤΟΜΗ 2 ΔΙΑΤΟΜΗ 3 ΔΙΑΤΟΜΗ 4 Α Μέγιστη τιμή (m/sec)( ΔΒΔ ΑΘΡΟΙΣΗ ΠΑΛΙΡΡΟΙΑΚΟΥ ΚΑΙ ΑΝΕΜΟΓΕΝΟΥΣ ΡΕΥΜΑΤΟΣ ΔΙΑΤΟΜΗ 1 ΔΙΑΤΟΜΗ 2 ΔΙΑΤΟΜΗ 3 ΔΙΑΤΟΜΗ 4 Μέγιστη τιμή (m/sec) ΓΕΝΙΚΑ ΣΥΝΘΗΚΕΣ ΜΕΤΡΙΑΣ ΕΝΤΑΣΗΣ

17 ΝΑΥΣΙΠΛΟΙΑ 1/2 ΠΛΟΗΓΟΣ ΠΟΛ. ΝΑΥΤΙΚΟΥ Πόρος Λιχάδων: Μικρά σκάφη Νύχτα όχι Στενό Στρογγύλης: Δεν προτείνεται ο διάπλους Αλιευτικά Σκάφη Μαλιακού: 322 με L=4 12m Βασικές Θαλάσσιες Γραμμές Αγ. Κωνσταντίνος/ Σποράδες, Στυλίδα Στυλίδα/ Αιγαίο

18 ΝΑΥΣΙΠΛΟΙΑ 2/2 Λιμένες Αγ. Μαρίνας (μετάλ( μετάλ) Στυλίδα Ράχες Αχλάδι Αγροϊνβεστ Αγ. Κωνσταντίνος h max max = 10m (15000dwt dwt), 1.5m~5m για μικρότερα σκάφη Η max = ~10~ 10m (ύψος) max = 6.0m max = 3.0m max = m max = m,, μήκος 200m m (25000dwt) Η max = ~15m max = 5.5m (βύθισμα( βύθισμα) H max = 25m (Jet Ferries) h max h max h max h max d max ΕΠΟΜΕΝΩΣ ΔΙΑΥΛΟΣ ΚΝΗΜΙΔΟΣ: ΔΙΑΥΛΟΣ ΩΡΕΩΝ: Η max = 25m + ασφάλεια/πρόβλεψη = 35m H max = 25m + ασφάλεια/πρόβλεψη = 35m

19 ΛΙΜΕΝΙΚΟ ΕΠΙΧΩΜΑ 1/3 Μήκος 1200m σε βάθη <5m ΕΠΙΠΤΩΣΕΙΣ ΣΕ ΝΑΥΣΙΠΛΟΙΑ & ΠΕΡΙΒΑΛΛΟΝ: 1. ΝΑΥΣΙΠΛΟΙΑ Μικρή επίπτωση σε τοπική αλιευτική δραστηριότητα 2. ΠΕΡΙΒΑΛΛΟΝ Α. Ως προς τα ρεύματα Β. Διάχυση ιζημάτων Γ. Επικάλυψη πυθμένα, κλπ

20 ΛΙΜΕΝΙΚΟ ΕΠΙΧΩΜΑ 2/3 Α. ΩΣ ΠΡΟΣ ΤΑ ΡΕΥΜΑΤΑ ΑΝΑΤ. ΑΝΕΜΟΣ Προσομοίωμα με το επίχωμα λιμενικού τύπου στη διατομή 2 Ταχύτητα (m/sec) Χρόνος (h) ΧΩΡΙΣ ΤΟ ΕΠΙΧΩΜΑ ΜΕ ΤΟ ΕΠΙΧΩΜΑ 0.1 ΤΑΧΥΤΗΤΕΣ ΠΙΣΩ ΑΠΟ ΤΟ ΕΠΙΧΩΜΑ ΤΑΧΥΤΗΤΕΣ ΣΤΗ ΔΙΑΤΟΜΗ 1 Ταχύτητα (m/sec) Μόνο τοπική επίδραση Χρόνος (sec) ΧΩΡΙΣ ΤΟ ΕΠΙΧΩΜΑ ΜΕ ΤΟ ΕΠΙΧΩΜΑ

21 ΛΙΜΕΝΙΚΟ ΕΠΙΧΩΜΑ 3/3 Β. ΔΙΑΧΥΣΗ ΙΖΗΜΑΤΩΝ Έκπλυση Λεπτόκοκκων στην Κατασκευή Μείωση Διαύγειας, κλπ Μηχανική Ρύπανση Για d 50 ~0.01mm (άργιλος( άργιλος) στην επιφάνεια της θάλασσας Διάρκεια αιώρησης ~ 5ημέρες Ακτίνα επιρροής 2-5km Υπάρχουν τρόποι περιορισμού αυτής της ρύπανσης Γ. ΕΠΙΚΑΛΥΨΗ ΠΥΘΜΕΝΑ Απαιτείται περιβαλλοντική διερεύνηση Εναλλακτικοί φορείς (π.χ. γεφύρωμα ανοικτού τύπου)

22 ΔΙΕΛΕΥΣΗ ΑΠΟ ΕΥΑΙΣΘΗΤΕΣ ΠΕΡΙΟΧΕΣ 1/2 Α. Τελέθριο Λιχάδα Γιάλτρα Βιότοπος (GR ) Ποικιλία οικότοπων Αξιόλογα φυτά/πτηνά Περιλαμβάνονται Ν. Στρογγύλη Κορυφή υποθαλάσσιου ηφαιστείου Βιότοπος και φυσικό τοπίο ιδιαίτερης ομορφιάς Δεν κατοικείται Ν. Μονολιά & Λιχάδες Φυσικό τοπίο ιδιαίτερης ομορφιάς Α Β

23 ΔΙΕΛΕΥΣΗ ΑΠΟ ΕΥΑΙΣΘΗΤΕΣ ΠΕΡΙΟΧΕΣ 2/2 Β. Πλαγιές Όρους Κνημίδα Περιοχή Βρωμολίμνης Συναρμογές με ΠΑΘΕ Φυσικό τοπίο υψηλής αισθητικής και οικολογικής αξίας (AT ) (Πηγή ΦΙΛΟΤΗΣ, ΕΜΠ) ΕΝΑΛΙΕΣ ΑΡΧΑΙΟΤΗΤΕΣ: ΔΕΝ ΥΠΑΡΧΟΥΝ ΓΝΩΣΤΕΣ ΑΡΧΑΙΟΤΗΤΕΣ ΣΤΗΝ ΠΕΡΙΟΧΗ ΘΑ ΠΡΟΗΓΗΘΕΙ ΕΛΕΓΧΟΣ ΜΕ ΔΥΤΕΣ / SONAR / ROV

24 ΣΥΜΠΕΡΑΣΜΑΤΑ ΘΑΛΑΣΣΙΕΣ ΣΥΝΘΗΚΕΣ ΗΠΙΕΣ ΕΩΣ ΜΕΤΡΙΑΣ ΕΝΤΑΣΗΣ (ΡΕΥΜΑΤΑ) ΑΝΑΓΚΕΣ ΝΑΥΣΙΠΛΟΙΑΣ ΑΝΤΙΜΕΤΩΠΙΖΟΝΤΑΙ ΠΙΘΑΝΑ ΠΡΟΒΛΗΜΑΤΑ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Λόγω Λιμενικού Επιχώματος (υπάρχουν εναλλακτικές λύσεις) Διέλευση από ΟΙΚΟΤΟΠΟ-Ν.Στρογγύλη (απαιτείται διερεύνηση από ειδικούς)
