1 ΑΝΩΤΑΤΟ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΣ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: Αυτοματισμός με PLC Μεταφορικών Ταινιών Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Εισηγητής Σωτήρης Λαζαρίδης, Διπλ. Ηλεκτρολόγος Μηχανικός, MSc Προϊστάμενος Τμήματος Ηλεκτρολογικής Συντήρησης ΒΦΛ Α.Ε Σπουδαστές Λέκος Ελευθέριος (Α.Ε.Μ: 4513 Βάιος Κούλπας (Α.Ε.Μ: 3991,

2 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Αντικείμενο της πτυχιακής εργασίας 3 Γενικά... 3 Περιγραφή πτυχιακής εργασίας... 3 Λεπτομέρειες... 4 Συνεργασία με τους πίνακες ισχύος... 4 Περιγραφή λειτουργίας του προγράμματος απεικόνισης και ελέγχου (Scada 5 Περιγραφή της οθόνης χειρισμού... 5 Γενικά... 5 Γρήγορο μενού πλοήγησης... 6 Οθόνη Γενικής Εποπτείας... 7 Οθόνη Γενικών Παραμέτρων Οθόνη Παραμέτρων Συντήρησης Παράθυρο Συναγερμών 13 Οθόνη Συναγερμών 14 Οθόνη Ιστορικού 15 Πίνακας Συμβόλων 16 Λεπτομέρειες λειτουργίας προγράμματος 17 Plc - Scada 18 Υλικό - Λογισμικό Κώδικας Κεντρική ρουτίνα ΟΒ Ρουτίνα Conveyor_Line_N Ρουτίνα DriveSelection_ Ρουτίνα Maintenance Ρουτίνα TotalMotorMaintenance Ρουτίνα TotalConvMaintenance Ρουτίνα Sumperation Ρουτίνα TotalSumperation Ρουτίνα nimation Ρουτίνα Calculatenimation Ρουτίνα Relaylarm Ρουτίνα Calculatelarms Σελίδα 2 από 134

3 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Αντικείμενο της πτυχιακής εργασίας Γενικά Στο εργοστάσιο της Bιομηχανίας Φωσφορικών Λιπασμάτων με έδρα την Νέα Καρβάλη ς, λειτουργούν σήμερα 4 γραμμές διακίνησης χύμα λιπάσματος και μεταφοράς Α υλών. Κάθε γραμμή αποτελείται από έναν συγκεκριμένο αριθμό μεταφορικών ταινιών και κάθε μεταφορική ταινία για την κίνησή της χρησιμοποιεί τον δικό της ανεξάρτητο ηλεκτροκινητήρα. Σε κάθε γραμμή υπάρχει ένας κεντρικός πίνακας που περιλαμβάνει το κύκλωμα ισχύος και αυτοματισμού κάθε ηλεκτροκινητήρα. Το κύκλωμα αυτοματισμού κάθε γραμμής πραγματοποιείται με την βοήθεια κλασσικού αυτοματισμού και η αλληλεπίδραση με τον χειριστή της γραμμής γίνεται μέσω ενδεικτικών λυχνιών και ορισμένων εποπτικών διαγραμμάτων. Οι 4 πίνακες ελέγχου των γραμμών δεν έχουν καμία επικοινωνία μεταξύ τους. Περιγραφή πτυχιακής εργασίας Το αντικείμενο αυτής της πτυχιακής εργασίας είναι η αυτοματοποίηση της λειτουργίας των 4 γραμμών διακίνησης λιπάσματος και Ά υλών με την βοήθεια προγραμματιζόμενου λογικού ελεγκτή (PLC, η συνεργασία των 4 γραμμών μεταξύ τους και ο συνολικός εποπτικός έλεγχος (SCD. H αυτοματοποίηση των 4 γραμμών στοχεύει για κάθε γραμμή τα παρακάτω: Ταχύτερη λειτουργία με ελαχιστοποίηση των χειροκίνητων χειρισμών. Ασφαλέστερη λειτουργία και ελαχιστοποίηση λαθών. Έγκαιρη ειδοποίηση σφαλμάτων ελαχιστοποίηση του χρόνου αποκατάστασης. Κεντρικό έλεγχο των γραμμών διακίνησης. Αποτελεσματικότερη εποπτεία συντήρησης. Σελίδα 3 από 134

4 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Λεπτομέρειες Συνεργασία με τους πίνακες ισχύος Ο πίνακας ισχύος κάθε γραμμής θα παρέχει για κάθε μεταφορική ταινία τα παρακάτω σήματα προς τον προγραμματιζόμενο λογικό ελεγκτή (PLC : Σήμα ελέγχου λειτουργίας ρελέ ισχύος ηλεκτροκινητήρα. Σήμα ελέγχου λειτουργίας μεταφορικής ταινίας. Σήμα σφάλματος ηλεκτροκινητήρα. Σήμα ασφαλείας (emergency stop μεταφορικής ταινίας. Απαιτήσεις H ανάπτυξη του προγράμματος του plc καθώς και του λογισμικού απεικόνισης (Scada θα πρέπει να ικανοποιούν τα παρακάτω: Επιλογή από τον υπολογιστή συγκεκριμένης διαδρομής μεταφορικών ταινιών σε κάθε γραμμή. Επιλογή από τον υπολογιστή συγκεκριμένων συνδυασμών διαδρομών μεταφορικών ταινιών μεταξύ των γραμμών. Αυτόματη λειτουργία κάθε επιλεγμένης διαδρομής μεταφορικών ταινιών. Παραμετροποίηση της αυτόματης λειτουργίας κάθε διαδρομής μεταφορικών ταινιών από τον υπολογιστή. Αυτόματη και χειροκίνητη λειτουργία κάθε ηλεκτροκινητήρα από τον υπολογιστή και ένδειξη της κατάστασης του ηλεκτροκινητήρα. Ηχητική και οπτική ειδοποίηση πριν την λειτουργία κάθε μεταφορικής ταινίας. Ειδοποίηση σφάλματος ηλεκτροκινητήρα ή μεταφορικής ταινίας και καταγραφή σφαλμάτων. Επιλογή ειδοποίησης συντήρησης ηλεκτροκινητήρα ή μεταφορικής ταινίας και καταγραφή ειδοποιήσεων. Σελίδα 4 από 134

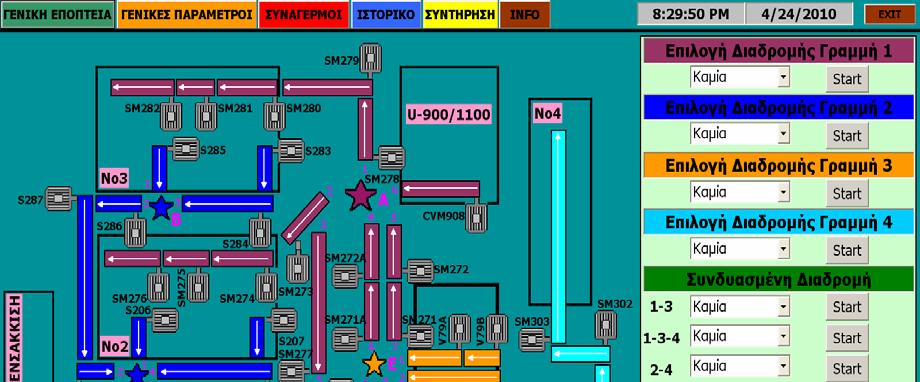

5 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Περιγραφή λειτουργίας του προγράμματος απεικόνισης και ελέγχου (Scada Περιγραφή της οθόνης χειρισμού Γενικά Η ανάπτυξη του προγράμματος απεικόνισης και ελέγχου έγινε με σκοπό την εύκολη πλοήγηση του χειριστή σε όλα τα μέρη της διεργασίας του αυτοματισμού. Ο χειριστής έχει πλήρη εικόνα της λειτουργίας των γραμμών όπως φαίνεται στην παρακάτω εικόνα. H εικόνα αυτή αποτελεί την κεντρική οθόνη απεικόνισης και ελέγχου, όπου οι 4 γραμμές απεικονίζονται με διαφορετικά χρώματα. Κάθε μεταφορική ταινία απεικονίζεται με ένα ορθογώνιο πλαίσιο με ένα βέλος στο εσωτερικό του, το οποίο δείχνει την κατεύθυνση που η μεταφορική ταινία μετακινεί το εκάστοτε υλικό. Μαζί με κάθε μεταφορική ταινία απεικονίζεται και ο ηλεκτροκινήρας που δίνει κίνηση σε αυτή. Σελίδα 5 από 134

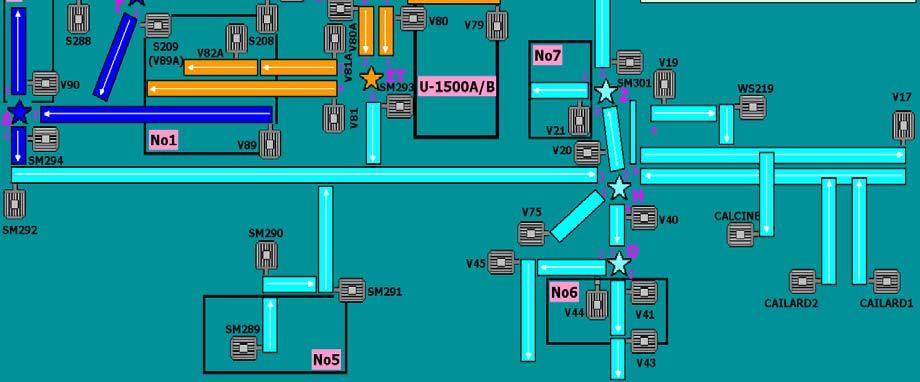

6 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Στην κεντρική οθόνη απεικονίζονται επίσης και ορισμένα αστέρια καθώς και το πλαίσιο επιλογής διαδρομών στα οποία θα αναφερθούμε αργότερα στο παρόν εγχειρίδιο. Γρήγορο μενού πλοήγησης Στο επάνω μέρος της οθόνης βρίσκεται ένα μενού για τη πλοήγηση μέσα στην εφαρμογή: Τα κουμπιά που εμφανίζονται στο μενού είναι τα παρακάτω: : Προβάλλεται η οθόνη γενικής εποπτείας των γραμμών. κάθε ηλεκτροκινητήρα. : Προβάλλεται η οθόνη ρύθμισης των παραμέτρων : Προβάλλεται η οθόνη των συναγερμών. : Προβάλλεται η οθόνη του ιστορικού των συναγερμών. : Προβάλλεται η οθόνη ρύθμισης των παραμέτρων συντήρησης κάθε ηλεκτροκινητήρα και κάθε μεταφορικής ταινίας. : Προβάλλονται πληροφορίες για την επιχείρηση. ημερομηνία κα ώρα. : Προβάλλεται η τρέχουσα : Έξοδος από την εφαρμογή. Σελίδα 6 από 134

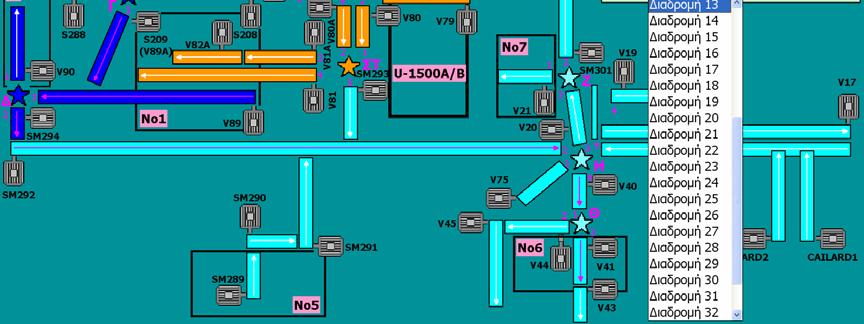

7 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Οθόνη Γενικής Εποπτείας Επιλογή Διαδρομής Στην οθόνη γενικής εποπτείας εκτός από την απεικόνιση των μεταφορικών ταινιών και των κινητήρων, τα οποία αναφέρθηκαν προηγουμένως, βασικό κομμάτι αποτελεί το πλαίσιο επιλογής διαδρομής σε συγκεκριμένη γραμμή ή συνδυασμένης διαδρομής μεταξύ των γραμμών. Ο χειριστής μπορεί από εκεί να επιλέξει μια συγκεκριμένη διαδρομή μεταφορικών ταινιών στην οποία θα πραγματοποιηθεί διακίνηση υλικού. Για παράδειγμα όπως φαίνεται στην παραπάνω εικόνα ο χειριστής επιλέγει συνδυασμένη διαδρομή γραμμής 2 και γραμμής 4 και πιο συγκεκριμένα την διαδρομή 13. Τα βελάκια των μεταφορικών ταινιών που συμμετέχουν στην διαδρομή αυτή αλλάζουν χρώμα προκειμένου ο χειριστής να ξέρει ποια διαδρομή έχει επιλέξει. Στην περίπτωση αυτή ο χειριστής έχει επιλέξει να διακινήσει υλικό από την αποθήκη Νο3 στην αποθήκη Νο6 και η διακίνηση του υλικού θα γίνει με την χρησιμοποιήση των μεταφορικών ταινιών S285, S286, S287, S288, S209(V89, V89, SM294 που ανήκουν στην γραμμή 2 και των μεταφορικών ταινιών SM292, V40, V41 που ανήκουν στην γραμμή 4. Παρατηρούμε ότι οι επιλογές της γραμμής 2 και 4 καθώς οι επιλογές της συνδυασμένης διαδρομής έχουν καλυφθεί με ένα πλαίσιο που μας δείχνει ότι είναι κατειλημμένες. Αυτό γίνεται διότι οι μεταφορικές ταινίες της γραμμής 2 Σελίδα 7 από 134

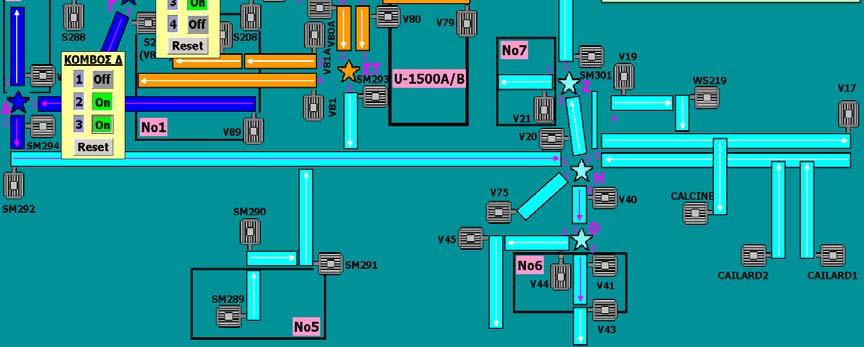

8 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων και 4 συμμετέχουν στην διαδρομή που επέλεξε ο χειριστής, κατά συνέπεια δεν μπορούν ταυτόχρονα να συμμετέχουν σε άλλη διαδρομή. Αφού τώρα ο χειριστής έχει επιλέξει την διαδρομή που επιθυμεί θα πρέπει να ρυθμίσει και τα αστέρια που συμμετέχουν σε αυτή. Τα αστέρια είναι η γραφική απεικόνιση κάποιων μηχανισμών (κλαπέ που ρυθμίζουν οι εργαζόμενοι κάθε γραμμής προκειμένου να μην υπάρξει σύγχυση στις μεταφορικές ταινίες που περνούν από αυτούς. Η χρήση τερματικών διακοπτών στους μηχανισμούς αυτούς έχει αποκλειστεί λόγω του επιβαρυμένου περιβάλλοντος λειτουργίας. Όπως φαίνεται και στην παραπάνω εικόνα, προκειμένου να μπορέσει να λειτουργήσει η διαδρομή 13 που έχει επιλεχθεί, θα πρέπει ο χειριστής να πάρει επιβεβαίωση από τους εργαζόμενους της γραμμής 2 και 4 ότι τα αστέρια Β,Γ,Δ έχουν ρυθμιστεί σωστά και να επιλέξει από τα αναδυόμενα, με το πάτημα πάνω στα αστέρια πλαίσια, τις σωστές θέσεις των αστεριών. Μόνο τότε ο χειριστής θα μπορέσει να πατήσει το κουμπί για να ξεκινήσει η λειτουργία της διαδρομής 13. Περισσότερες λεπτομέρειες για την λειτουργία μιας διαδρομής θα αναφερθούν σε άλλη ενότητα του εγχειριδίου. Σελίδα 8 από 134

9 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Επιλογές Κινητήρων Κάνοντας κλικ πάνω σε έναν κινητήρα εμφανίζεται η λίστα επιλογής λειτουργίας του κινητήρα. Κάνοντας κλικ ξανά πάνω στον κινητήρα η λίστα εξαφανίζεται. Κάθε κινητήρας έχει τρεις επιλογές λειτουργίας (mode : Αuto: κινητήρας λειτουργεί αυτόματα με βάση την διαδρομή που έχει επιλεγεί. Start: κινητήρας λειτουργεί συνέχεια λαμβάνοντας υπόψη μόνο τα ασφαλιστικά του, ανεξάρτητα αν συμμετέχει ή όχι σε κάποια διαδρομή. Stop: κινητήρας δεν λειτουργεί, ανεξάρτητα αν συμμετέχει ή όχι σε κάποια διαδρομή. Ανάλογα με το mode λειτουργίας, κάθε κινητήρας αλλάζει και χρώμα όπως φαίνεται στην παραπάνω εικόνα αλλά και στον πίνακα συμβόλων. Σελίδα 9 από 134

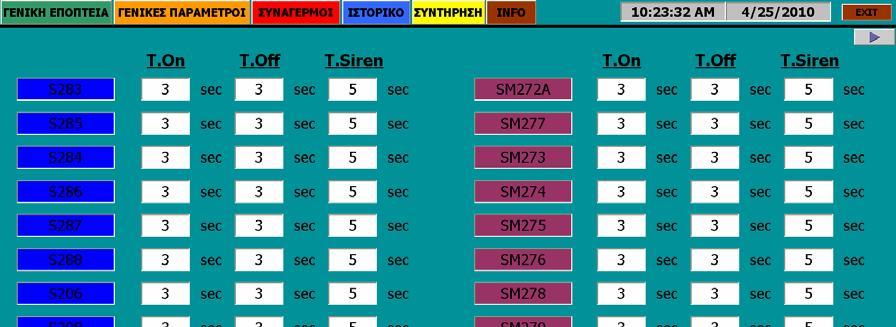

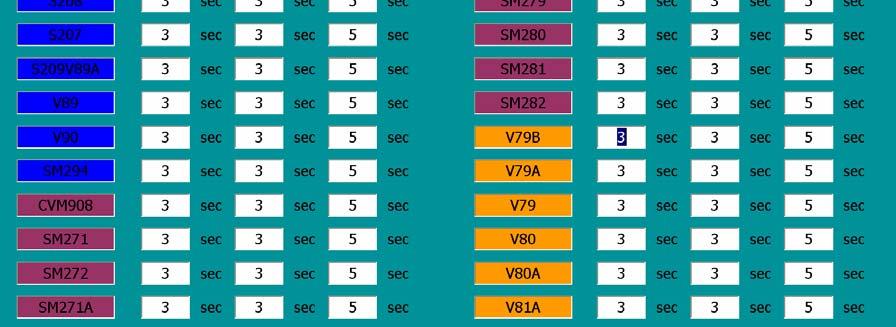

10 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Οθόνη Γενικών Παραμέτρων Συνολικά υπάρχουν 2 οθόνες γενικών παραμέτρων, οι οποίες περιλαμβάνουν τις παραμέτρους λειτουργίας κάθε κινητήρα. Μία από αυτές φαίνεται στην παρακάτω εικόνα. Κάθε κινητήρας έχει τρεις διαφορετικούς χρόνους που επηρεάζουν την λειτουργία του. Τ.n : Είναι ο χρόνος που πρέπει να περάσει, μετά την ενεργοποίηση του αμέσως επόμενου κινητήρα σε μια συγκριμένη διαδρομή, για να δοθεί εντολή ενεργοποίησης του συγκεκριμένου κινητήρα. Τ.ff : Είναι ο χρόνος που πρέπει να περάσει, μετά την απεργοποίηση του αμέσως προηγούμενου κινητήρα σε μια συγκεκριμένη διαδρομή, για να δοθεί εντολή απενεργοποίησης του συγκεκριμένου κινητήρα. Τ.Siren: Είναι ο χρόνος που πρέπει να περάσει, αφού δοθεί εντολή να ξεκινήσει ο συγκεκριμένος κινητήρας για να ξεκινήσει πραγματικά ο κινητήρας. Κατά την διάρκεια του χρόνου αυτού υπάρχει ηχητική ειδοποίηση και ένδειξη στην οθόνη γενικής εποπτείας προκειμένου τυχόν εργαζόμενοι που βρίσκονται κοντά στην μεταφορική ταινία, που πρόκειται να ξεκινήσει, να απομακρυνθούν. Σελίδα 10 από 134

11 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων π.χ Αν έχει επιλεγεί η διαδρομή 1 της γραμμής 1 όπως φαίνεται στην παρακάτω εικόνα τότε: T.n του κινητήρα SM279: είναι ο χρόνος που πρέπει να περάσει μετά την ενεργοποίηση του κινητήρα SM281, προκειμένου να δοθεί εντολή στον κινητήρα SM279 να ξεκινήσει. T.ff του κινητήρα SM279: είναι ο χρόνος που πρέπει να περάσει μετά την απενεργοποίηση του κινητήρα SM278, προκειμένου να δοθεί εντολή στον κινητήρα SM279 να σταματήσει. Οθόνη Παραμέτρων Συντήρησης Συνολικά υπάρχουν 4 οθόνες παραμέτρων συντήρησης, οι οποίες περιλαμβάνουν τις παραμέτρους συντήρησης κάθε κινητήρα και κάθε μεταφορικής ταινίας. Μία από αυτές φαίνεται στην παρακάτω εικόνα. Σελίδα 11 από 134

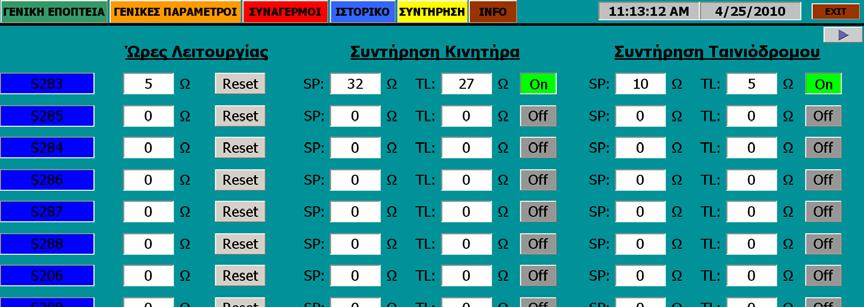

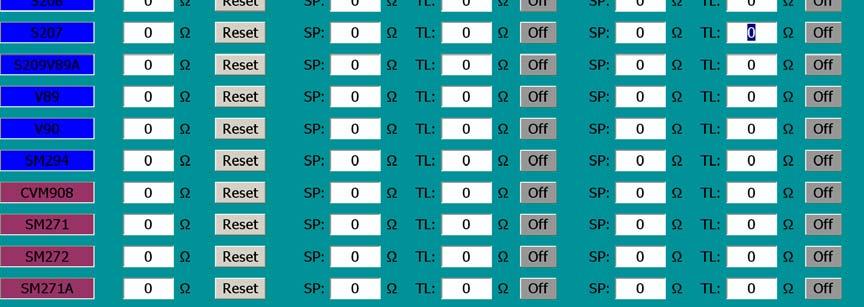

12 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων π.χ για τον κινητήρα S283 στο πεδίο της στήλης Ώρες Λειτουργίας φαίνεται ο συνολικός χρόνος λειτουργίας του κινητήρα και κατά συνέπεια της μεταφορικής ταινίας. Με το κουμπί γίνεται μηδενισμός των ωρών λειτουργίας και η μέτρησή τους ξεκινά από την αρχή. Στο πεδίο της στήλης Συντήρηση Κινητήρα μπορεί ο χειριστής να ορίσει σε πόσες ώρες λειτουργίας θα ειδοποιηθεί για συντήρηση του κινητήρα, ενώ στο πεδίο βλέπει πόσες ώρες απομένουν μέχρι την επόμενη συντήρηση του κινητήρα. Με το κουμπί μπορεί να ενεργοποιήσει ή να απενεργοποιήσει την ειδοποίηση συντήρησης κινητήρα. Σελίδα 12 από 134

13 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Στο πεδίο της στήλης Συντήρηση Ταινιόδρομου μπορεί ο χειριστής να ορίσει σε πόσες ώρες λειτουργίας θα ειδοποιηθεί για συντήρηση της μεταφορικής ταινίας, ενώ στο πεδίο βλέπει πόσες ώρες απομένουν μέχρι την επόμενη συντήρηση της μεταφορικής ταινίας. Με το κουμπί μπορεί να ενεργοποιήσει ή να απενεργοποιήσει την ειδοποίηση συντήρησης μεταφορικής ταινίας. Παράθυρο Συναγερμών Όταν συμβεί κάποιο σφάλμα σε έναν από της κινητήρες ή μία από τις μεταφορικές ταινίες των γραμμών τότε εμφανίζεται το παράθυρο συναγερμών που ειδοποιεί τον χειριστή για το σφάλμα που προέκυψε όπως φαίνεται στην παρακάτω εικόνα Το παράθυρο αυτό θα εξαφανιστεί μόλις ο χειριστής έχει δει και αναγνωρίσει όλα τα τρέχοντα σφάλματα. Σελίδα 13 από 134

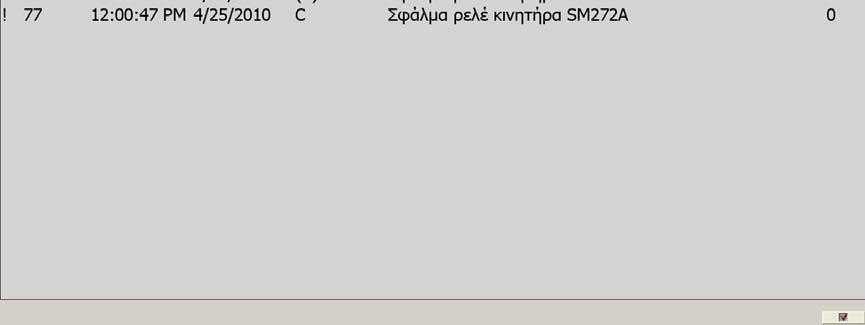

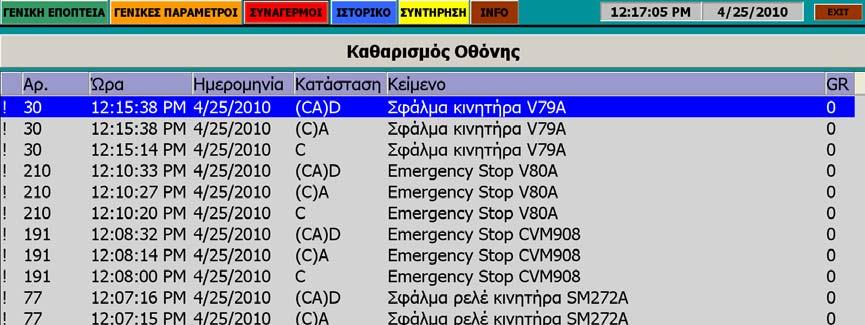

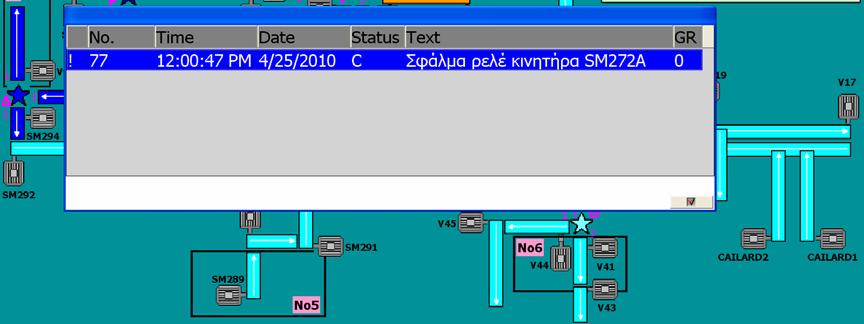

14 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Η αναγνώριση των σφαλμάτων γίνεται με το κουμπί ck βρίσκεται κάτω δεξιά στο παράθυρο συναγερμών. που Οθόνη Συναγερμών Στην οθόνη των συναγερμών φαίνονται όλα τα σφάλματα που έχουν προκύψει καθώς και η κατάστασή τους. Κάθε σφάλμα μπορεί να έχει τρεις καταστάσεις όπως φαίνεται στην οθόνη συναγερμών : Σφάλμα με ένδειξη C στην στήλη «Κατάσταση», σημαίνει ότι το σφάλμα είναι ενεργό και δεν έχει αναγνωριστεί από τον χειριστή. Σφάλμα με ένδειξη (CΑ στην στήλη «Κατάσταση», σημαίνει ότι το σφάλμα είναι ενεργό και έχει αναγνωριστεί από τον χειριστή. Σφάλμα με ένδειξη (CΑD στην στήλη «Κατάσταση», σημαίνει ότι το σφάλμα έχει αναγνωριστεί από τον χειριστή και έχει αποκασταθεί. Σελίδα 14 από 134

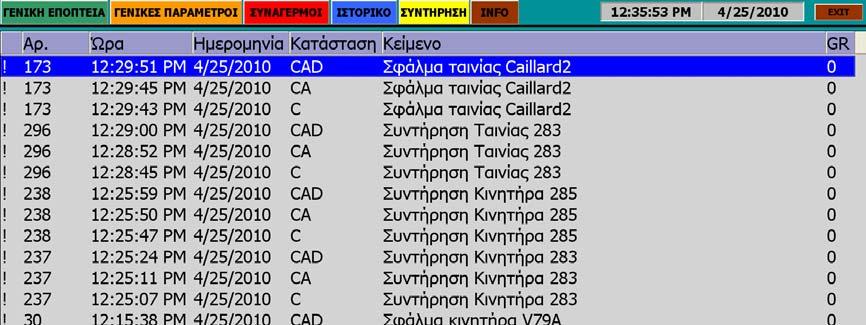

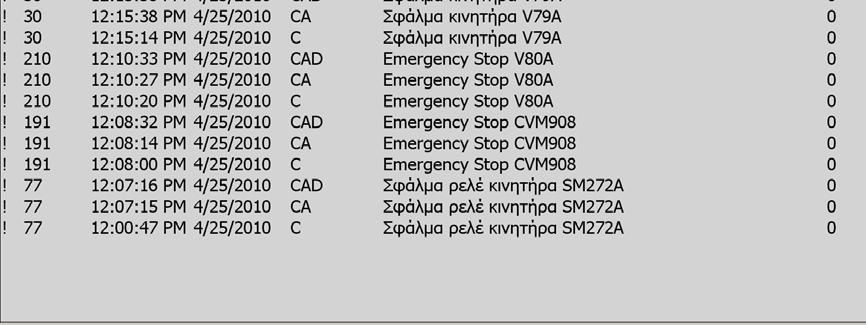

15 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Όλοι οι συναγερμοί της οθόνης συναγερμών σβήνονται στην περίπτωση που ο χειριστής πατήσει το κουμπί Οθόνη Ιστορικού Στην οθόνη αυτή ο χειριστής έχει την δυνατότητα να δει ιστορικό των συναγερμών και ειδοποιήσεων συντήρησης όπως φαίνεται στην παρακάτω εικόνα Η οθόνη αυτή διαβάζει δεδομένα από το ειδικά διαμορφωμένο αρχείο καταγραφής. Σελίδα 15 από 134

16 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Πίνακας Συμβόλων Γραφικό Επεξήγηση Μεταφορική ταινία Μεταφορική ταινία που συμμετέχει σε επιλεγμένη διαδρομή Μεταφορική ταινία πριν την έναρξη λειτουργίας της Κινητήρας Mode: uto ff Κινητήρας Mode: uto n Κινητήρας Mode: Manual ff Κινητήρας Mode: Manual n Κινητήρας Mode: larm Επιλογή ρύθμισης κλαπέ διαδρομής Σελίδα 16 από 134

17 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Λεπτομέρειες λειτουργίας προγράμματος Παρακάτω καταγράφονται ορισμένες λεπτομέρειες που αφορούν την αυτόματη λειτουργία των γραμμών: Από την στιγμή που επιλεγεί η έναρξη λειτουργίας μιας συγκεκριμένης διαδρομής πρώτα ξεκινά η μεταφορική ταινία που είναι τελευταία στην διαδρομή και στην συνέχεια οι επόμενες με βάση τους χρόνους T.n που έχουν περιγραφεί στην οθόνη ρύθμισης γενικών παραμέτρων. Όταν μια διαδρομή βρίσκεται σε λειτουργία και επιλεγεί να σταματήσει τότε σταματά πρώτα η μεταφορική ταινία που είναι πρώτη στην διαδρομή και στην συνέχεια οι επόμενες με βάση τους χρόνους T.ff που έχουν περιγραφεί στην οθόνη ρύθμισης γενικών παραμέτρων. Όταν μια διαδρομή βρίσκεται σε λειτουργία και συμβεί κάποιο σφάλμα σε μία από τις μεταφορικές ταινίες τότε σταματά αμέσως η συγκεκριμένη μεταφορική ταινία και όλες οι προηγούμενες προκειμένου να μην συσσωρευτεί το υλικό στην ταινία που εμφάνισε το σφάλμα και στην συνέχεια σταματούν και οι επόμενες με βάση τους χρόνους T.ff. Όταν μια διαδρομή βρίσκεται σε λειτουργία και ο χειριστής επιλέξει να βάλει τον κινητήρα μιας μεταφορικής ταινίας σε mode: Manual ff τότε σταματά αμέσως η συγκεκριμένη μεταφορική ταινία και όλες οι προηγούμενες προκειμένου να μην συσσωρευτεί το υλικό στην ταινία που σταμάτησε ο χειριστής και στην συνέχεια σταματούν και οι επόμενες με βάση τους χρόνους T.ff. Όταν μια διαδρομή βρίσκεται σε λειτουργία και ο χειριστής επιλέξει να βάλει τον κινητήρα μια μεταφορικής ταινίας σε mode: Manual n τότε σταματούν αμέσως όλες οι προηγούμενες και συνεχίζουν να λειτουργούν η συγκεκριμένη μεταφορική ταινία και όλες οι επόμενες. Σελίδα 17 από 134

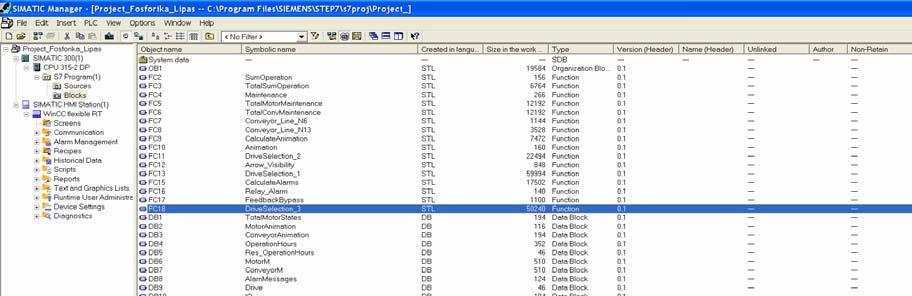

18 Διακίνησης Χύμα Λιπάσματος και Α υλών Βιομηχανίας Φωσφορικών Λιπασμάτων Plc - Scada Υλικό - Λογισμικό Ο προγραμματιζόμενος λογικός ελεγκτής (PLC που χρησιμοποιήθηκε είναι είναι της εταιρίας Siemens και πιο συγκεκριμένα της σειράς S Το λογισμικό προγραμματισμού του plc είναι η STEP 7 V5.4 της εταιρίας Siemens. Το λογισμικό ανάπτυξης του προγραμμάτος απεικόνισης είναι το WinCC Flexible 2008 της εταιρίας Siemens. Κώδικας Το πρόγραμμα του προγραμματιζόμενου λογικού ελεγκτή έχει γραφτεί σε γλώσσα STL και είναι χωρισμένο σε 16 functions. Η κύρια ρουτίνα του προγράμματος είναι η ΟΒ1 Στις επόμενες σελίδες εμφανίζονται οι κυριότερες ρουτίνες του προγράμματος του plc όπως ακριβώς είναι γραμμένες στον editor του προγράμματος STEP 7 V5.4 Σελίδα 18 από 134

19 Σελίδα 19 από 134 B1 - <offline> "" Name: Family: uthor: Version: 0.1 Block version: 2 Time stamp Code: 04/18/ :03:19 PM Interface: 02/15/ :51:12 PM Lengths (block/logic/data: Name Data Type ddress Comment TEMP 0.0 B1_EV_CLSS Byte 0.0 Bits 0-3 = 1 (Coming event, Bits 4-7 = 1 (Event class 1 B1_SCN_1 Byte (Cold restart scan 1 of B 1, 3 (Scan 2-n of B 1 B1_PRIRITY Byte 2.0 Priority of B Execution B1_B_NUMBR Byte (rganization block 1, B1 B1_RESERVED_1 Byte 4.0 Reserved for system B1_RESERVED_2 Byte 5.0 Reserved for system B1_PREV_CYCLE Int 6.0 Cycle time of previous B1 scan (milliseconds B1_MIN_CYCLE Int 8.0 Minimum cycle time of B1 (milliseconds B1_MX_CYCLE Int 10.0 Maximum cycle time of B1 (milliseconds B1_DTE_TIME Date_nd_Time 12.0 Date and time B1 started Block: B1 "Main Program Sweep (Cycle" Network: 1 "Pulse_1s" M20.5 FP "FP_Pulse_1s" M21.5 = "ut_pulse_1s" M22.5 CLL "DriveSelection_1" CLL "DriveSelection_2" CLL "DriveSelection_3" CLL "rrow_visibility" CLL "TotalSumperation" CLL "TotalMotorMaintenance" CLL "TotalConvMaintenance" FC13 FC11 FC18 FC12 FC3 FC5 FC6 Network: 2 CLL "Conveyor_Line_N13" FC8 Start :="DrLine1_Start" M50.0 Stop :="DrLine1_Stop" M50.1 MotConv_1_Fault :="DrLine1_I".Mot_1_Fault DB16.DBX Temporary placeholder variable EmgStop_1 :="DrLine1_I".Mot_1_EmgStop DB16.DBX2.2 MotConv_2_Fault :="DrLine1_I".Mot_2_Fault DB16.DBX0.1 EmgStop_2 :="DrLine1_I".Mot_2_EmgStop DB16.DBX2.3 MotConv_3_Fault :="DrLine1_I".Mot_3_Fault DB16.DBX0.2 EmgStop_3 :="DrLine1_I".Mot_3_EmgStop DB16.DBX2.4 MotConv_4_Fault :="DrLine1_I".Mot_4_Fault DB16.DBX0.3 EmgStop_4 :="DrLine1_I".Mot_4_EmgStop DB16.DBX2.5 MotConv_5_Fault :="DrLine1_I".Mot_5_Fault DB16.DBX0.4 EmgStop_5 :="DrLine1_I".Mot_5_EmgStop DB16.DBX2.6 MotConv_6_Fault :="DrLine1_I".Mot_6_Fault DB16.DBX0.5 EmgStop_6 :="DrLine1_I".Mot_6_EmgStop DB16.DBX2.7 MotConv_7_Fault :="DrLine1_I".Mot_7_Fault DB16.DBX0.6 EmgStop_7 :="DrLine1_I".Mot_7_EmgStop DB16.DBX3.0

20 Σελίδα 20 από 134 MotConv_8_Fault :="DrLine1_I".Mot_8_Fault DB16.DBX0.7 EmgStop_8 :="DrLine1_I".Mot_8_EmgStop DB16.DBX3.1 MotConv_9_Fault :="DrLine1_I".Mot_9_Fault DB16.DBX1.0 EmgStop_9 :="DrLine1_I".Mot_9_EmgStop DB16.DBX3.2 MotConv_10_Fault:="DrLine1_I".Mot_10_Fault DB16.DBX1.1 EmgStop_10 :="DrLine1_I".Mot_10_EmgStop DB16.DBX3.3 MotConv_11_Fault:="DrLine1_I".Mot_11_Fault DB16.DBX1.2 EmgStop_11 :="DrLine1_I".Mot_11_EmgStop DB16.DBX3.4 MotConv_12_Fault:="DrLine1_I".Mot_12_Fault DB16.DBX1.3 EmgStop_12 :="DrLine1_I".Mot_12_EmgStop DB16.DBX3.5 MotConv_13_Fault:="DrLine1_I".Mot_13_Fault DB16.DBX1.4 EmgStop_13 :="DrLine1_I".Mot_13_EmgStop DB16.DBX3.6 Timer_n_1 :=T1 Timer_n_2 :=T2 Timer_n_3 :=T3 Timer_n_4 :=T4 Timer_n_5 :=T5 Timer_n_6 :=T6 Timer_n_7 :=T7 Timer_n_8 :=T8 Timer_n_9 :=T9 Timer_n_10 :=T10 Timer_n_11 :=T11 Timer_n_12 :=T12 Timer_n_13 :=T13 Timer_ff_1 :=T14 Timer_ff_2 :=T15 Timer_ff_3 :=T16 Timer_ff_4 :=T17 Timer_ff_5 :=T18 Timer_ff_6 :=T19 Timer_ff_7 :=T20 Timer_ff_8 :=T21 Timer_ff_9 :=T22 Timer_ff_10 :=T23 Timer_ff_11 :=T24 Timer_ff_12 :=T25 Timer_ff_13 :=T26 TimeValue_1_n :="DrLine1_I".TimeValue_1_n DB16.DBW6 TimeValue_1_ff :="DrLine1_I".TimeValue_1_ff DB16.DBW8 TimeValue_2_n :="DrLine1_I".TimeValue_2_n DB16.DBW10 TimeValue_2_ff :="DrLine1_I".TimeValue_2_ff DB16.DBW12 TimeValue_3_n :="DrLine1_I".TimeValue_3_n DB16.DBW14 TimeValue_3_ff :="DrLine1_I".TimeValue_3_ff DB16.DBW16 TimeValue_4_n :="DrLine1_I".TimeValue_4_n DB16.DBW18 TimeValue_4_ff :="DrLine1_I".TimeValue_4_ff DB16.DBW20 TimeValue_5_n :="DrLine1_I".TimeValue_5_n DB16.DBW22 TimeValue_5_ff :="DrLine1_I".TimeValue_5_ff DB16.DBW24 TimeValue_6_n :="DrLine1_I".TimeValue_6_n DB16.DBW26 TimeValue_6_ff :="DrLine1_I".TimeValue_6_ff DB16.DBW28 TimeValue_7_n :="DrLine1_I".TimeValue_7_n DB16.DBW30 TimeValue_7_ff :="DrLine1_I".TimeValue_7_ff DB16.DBW32 TimeValue_8_n :="DrLine1_I".TimeValue_8_n DB16.DBW34 TimeValue_8_ff :="DrLine1_I".TimeValue_8_ff DB16.DBW36 TimeValue_9_n :="DrLine1_I".TimeValue_9_n DB16.DBW38 TimeValue_9_ff :="DrLine1_I".TimeValue_9_ff DB16.DBW40 TimeValue_10_n :="DrLine1_I".TimeValue_10_n DB16.DBW42 TimeValue_10_ff:="DrLine1_I".TimeValue_10_ff DB16.DBW44 TimeValue_11_n :="DrLine1_I".TimeValue_11_n DB16.DBW46 TimeValue_11_ff:="DrLine1_I".TimeValue_11_ff DB16.DBW48 TimeValue_12_n :="DrLine1_I".TimeValue_12_n DB16.DBW50 TimeValue_12_ff:="DrLine1_I".TimeValue_12_ff DB16.DBW52 TimeValue_13_n :="DrLine1_I".TimeValue_13_n DB16.DBW54 TimeValue_13_ff:="DrLine1_I".TimeValue_13_ff DB16.DBW56 Motor_1_uto :="DrLine1_I".Mot_1_uto DB16.DBX78.0 Motor_2_uto :="DrLine1_I".Mot_2_uto DB16.DBX78.1 Motor_3_uto :="DrLine1_I".Mot_3_uto DB16.DBX78.2 Motor_4_uto :="DrLine1_I".Mot_4_uto DB16.DBX78.3 Motor_5_uto :="DrLine1_I".Mot_5_uto DB16.DBX78.4 Motor_6_uto :="DrLine1_I".Mot_6_uto DB16.DBX78.5 Motor_7_uto :="DrLine1_I".Mot_7_uto DB16.DBX78.6 Motor_8_uto :="DrLine1_I".Mot_8_uto DB16.DBX78.7 Motor_9_uto :="DrLine1_I".Mot_9_uto DB16.DBX79.0 Motor_10_uto :="DrLine1_I".Mot_10_uto DB16.DBX79.1 Motor_11_uto :="DrLine1_I".Mot_11_uto DB16.DBX79.2 Motor_12_uto :="DrLine1_I".Mot_12_uto DB16.DBX79.3 Motor_13_uto :="DrLine1_I".Mot_13_uto DB16.DBX79.4 Mot_1_Bypass :="DrLine1_I".Mot_1_Bypass DB16.DBX84.6 Mot_2_Bypass :="DrLine1_I".Mot_2_Bypass DB16.DBX84.7 Mot_3_Bypass :="DrLine1_I".Mot_3_Bypass DB16.DBX85.0 Mot_4_Bypass :="DrLine1_I".Mot_4_Bypass DB16.DBX85.1 Mot_5_Bypass :="DrLine1_I".Mot_5_Bypass DB16.DBX85.2

21 Σελίδα 21 από 134 Mot_6_Bypass :="DrLine1_I".Mot_6_Bypass DB16.DBX85.3 Mot_7_Bypass :="DrLine1_I".Mot_7_Bypass DB16.DBX85.4 Mot_8_Bypass :="DrLine1_I".Mot_8_Bypass DB16.DBX85.5 Mot_9_Bypass :="DrLine1_I".Mot_9_Bypass DB16.DBX85.6 Mot_10_Bypass :="DrLine1_I".Mot_10_Bypass DB16.DBX85.7 Mot_11_Bypass :="DrLine1_I".Mot_11_Bypass DB16.DBX86.0 Mot_12_Bypass :="DrLine1_I".Mot_12_Bypass DB16.DBX86.1 Mot_13_Bypass :="DrLine1_I".Mot_13_Bypass DB16.DBX86.2 Mot_1_Start :="DrLine1_I".Mot_1_Start DB16.DBX80.2 Mot_2_Start :="DrLine1_I".Mot_2_Start DB16.DBX80.3 Mot_3_Start :="DrLine1_I".Mot_3_Start DB16.DBX80.4 Mot_4_Start :="DrLine1_I".Mot_4_Start DB16.DBX80.5 Mot_5_Start :="DrLine1_I".Mot_5_Start DB16.DBX80.6 Mot_6_Start :="DrLine1_I".Mot_6_Start DB16.DBX80.7 Mot_7_Start :="DrLine1_I".Mot_7_Start DB16.DBX81.0 Mot_8_Start :="DrLine1_I".Mot_8_Start DB16.DBX81.1 Mot_9_Start :="DrLine1_I".Mot_9_Start DB16.DBX81.2 Mot_10_Start :="DrLine1_I".Mot_10_Start DB16.DBX81.3 Mot_11_Start :="DrLine1_I".Mot_11_Start DB16.DBX81.4 Mot_12_Start :="DrLine1_I".Mot_12_Start DB16.DBX81.5 Mot_13_Start :="DrLine1_I".Mot_13_Start DB16.DBX81.6 Mot_1_Stop :="DrLine1_I".Mot_1_Stop DB16.DBX82.4 Mot_2_Stop :="DrLine1_I".Mot_2_Stop DB16.DBX82.5 Mot_3_Stop :="DrLine1_I".Mot_3_Stop DB16.DBX82.6 Mot_4_Stop :="DrLine1_I".Mot_4_Stop DB16.DBX82.7 Mot_5_Stop :="DrLine1_I".Mot_5_Stop DB16.DBX83.0 Mot_6_Stop :="DrLine1_I".Mot_6_Stop DB16.DBX83.1 Mot_7_Stop :="DrLine1_I".Mot_7_Stop DB16.DBX83.2 Mot_8_Stop :="DrLine1_I".Mot_8_Stop DB16.DBX83.3 Mot_9_Stop :="DrLine1_I".Mot_9_Stop DB16.DBX83.4 Mot_10_Stop :="DrLine1_I".Mot_10_Stop DB16.DBX83.5 Mot_11_Stop :="DrLine1_I".Mot_11_Stop DB16.DBX83.6 Mot_12_Stop :="DrLine1_I".Mot_12_Stop DB16.DBX83.7 Mot_13_Stop :="DrLine1_I".Mot_13_Stop DB16.DBX84.0 Gen_EmgStop :="DrLine1_GenEmgStop" M50.2 Motor_1_n :="DrLine1_I".Mot_1_n DB16.DBX89.2 Motor_2_n :="DrLine1_I".Mot_2_n DB16.DBX89.3 Motor_3_n :="DrLine1_I".Mot_3_n DB16.DBX89.4 Motor_4_n :="DrLine1_I".Mot_4_n DB16.DBX89.5 Motor_5_n :="DrLine1_I".Mot_5_n DB16.DBX89.6 Motor_6_n :="DrLine1_I".Mot_6_n DB16.DBX89.7 Motor_7_n :="DrLine1_I".Mot_7_n DB16.DBX90.0 Motor_8_n :="DrLine1_I".Mot_8_n DB16.DBX90.1 Motor_9_n :="DrLine1_I".Mot_9_n DB16.DBX90.2 Motor_10_n :="DrLine1_I".Mot_10_n DB16.DBX90.3 Motor_11_n :="DrLine1_I".Mot_11_n DB16.DBX90.4 Motor_12_n :="DrLine1_I".Mot_12_n DB16.DBX90.5 Motor_13_n :="DrLine1_I".Mot_13_n DB16.DBX90.6 rdmot_1_n :="DrLine1_I".rdMot_1_n DB16.DBX87.0 rdmot_2_n :="DrLine1_I".rdMot_2_n DB16.DBX87.1 rdmot_3_n :="DrLine1_I".rdMot_3_n DB16.DBX87.2 rdmot_4_n :="DrLine1_I".rdMot_4_n DB16.DBX87.3 rdmot_5_n :="DrLine1_I".rdMot_5_n DB16.DBX87.4 rdmot_6_n :="DrLine1_I".rdMot_6_n DB16.DBX87.5 rdmot_7_n :="DrLine1_I".rdMot_7_n DB16.DBX87.6 rdmot_8_n :="DrLine1_I".rdMot_8_n DB16.DBX87.7 rdmot_9_n :="DrLine1_I".rdMot_9_n DB16.DBX88.0 rdmot_10_n :="DrLine1_I".rdMot_10_n DB16.DBX88.1 rdmot_11_n :="DrLine1_I".rdMot_11_n DB16.DBX88.2 rdmot_12_n :="DrLine1_I".rdMot_12_n DB16.DBX88.3 rdmot_13_n :="DrLine1_I".rdMot_13_n DB16.DBX88.4 Network: 3 CLL "Conveyor_Line_N13" FC8 Start :="DrLine2_Start" M51.0 Stop :="DrLine2_Stop" M51.1 MotConv_1_Fault :="DrLine2_I".Mot_1_Fault DB17.DBX Temporary placeholder variable EmgStop_1 :="DrLine2_I".Mot_1_EmgStop DB17.DBX2.2 MotConv_2_Fault :="DrLine2_I".Mot_2_Fault DB17.DBX0.1 EmgStop_2 :="DrLine2_I".Mot_2_EmgStop DB17.DBX2.3 MotConv_3_Fault :="DrLine2_I".Mot_3_Fault DB17.DBX0.2 EmgStop_3 :="DrLine2_I".Mot_3_EmgStop DB17.DBX2.4 MotConv_4_Fault :="DrLine2_I".Mot_4_Fault DB17.DBX0.3 EmgStop_4 :="DrLine2_I".Mot_4_EmgStop DB17.DBX2.5 MotConv_5_Fault :="DrLine2_I".Mot_5_Fault DB17.DBX0.4 EmgStop_5 :="DrLine2_I".Mot_5_EmgStop DB17.DBX2.6 MotConv_6_Fault :="DrLine2_I".Mot_6_Fault DB17.DBX0.5

22 Σελίδα 22 από 134 EmgStop_6 :="DrLine2_I".Mot_6_EmgStop DB17.DBX2.7 MotConv_7_Fault :="DrLine2_I".Mot_7_Fault DB17.DBX0.6 EmgStop_7 :="DrLine2_I".Mot_7_EmgStop DB17.DBX3.0 MotConv_8_Fault :="DrLine2_I".Mot_8_Fault DB17.DBX0.7 EmgStop_8 :="DrLine2_I".Mot_8_EmgStop DB17.DBX3.1 MotConv_9_Fault :="DrLine2_I".Mot_9_Fault DB17.DBX1.0 EmgStop_9 :="DrLine2_I".Mot_9_EmgStop DB17.DBX3.2 MotConv_10_Fault:="DrLine2_I".Mot_10_Fault DB17.DBX1.1 EmgStop_10 :="DrLine2_I".Mot_10_EmgStop DB17.DBX3.3 MotConv_11_Fault:="DrLine2_I".Mot_11_Fault DB17.DBX1.2 EmgStop_11 :="DrLine2_I".Mot_11_EmgStop DB17.DBX3.4 MotConv_12_Fault:="DrLine2_I".Mot_12_Fault DB17.DBX1.3 EmgStop_12 :="DrLine2_I".Mot_12_EmgStop DB17.DBX3.5 MotConv_13_Fault:="DrLine2_I".Mot_13_Fault DB17.DBX1.4 EmgStop_13 :="DrLine2_I".Mot_13_EmgStop DB17.DBX3.6 Timer_n_1 :=T27 Timer_n_2 :=T28 Timer_n_3 :=T29 Timer_n_4 :=T30 Timer_n_5 :=T31 Timer_n_6 :=T32 Timer_n_7 :=T33 Timer_n_8 :=T34 Timer_n_9 :=T35 Timer_n_10 :=T36 Timer_n_11 :=T37 Timer_n_12 :=T38 Timer_n_13 :=T39 Timer_ff_1 :=T40 Timer_ff_2 :=T41 Timer_ff_3 :=T42 Timer_ff_4 :=T43 Timer_ff_5 :=T44 Timer_ff_6 :=T45 Timer_ff_7 :=T46 Timer_ff_8 :=T47 Timer_ff_9 :=T48 Timer_ff_10 :=T49 Timer_ff_11 :=T50 Timer_ff_12 :=T51 Timer_ff_13 :=T52 TimeValue_1_n :="DrLine2_I".TimeValue_1_n DB17.DBW6 TimeValue_1_ff :="DrLine2_I".TimeValue_1_ff DB17.DBW8 TimeValue_2_n :="DrLine2_I".TimeValue_2_n DB17.DBW10 TimeValue_2_ff :="DrLine2_I".TimeValue_2_ff DB17.DBW12 TimeValue_3_n :="DrLine2_I".TimeValue_3_n DB17.DBW14 TimeValue_3_ff :="DrLine2_I".TimeValue_3_ff DB17.DBW16 TimeValue_4_n :="DrLine2_I".TimeValue_4_n DB17.DBW18 TimeValue_4_ff :="DrLine2_I".TimeValue_4_ff DB17.DBW20 TimeValue_5_n :="DrLine2_I".TimeValue_5_n DB17.DBW22 TimeValue_5_ff :="DrLine2_I".TimeValue_5_ff DB17.DBW24 TimeValue_6_n :="DrLine2_I".TimeValue_6_n DB17.DBW26 TimeValue_6_ff :="DrLine2_I".TimeValue_6_ff DB17.DBW28 TimeValue_7_n :="DrLine2_I".TimeValue_7_n DB17.DBW30 TimeValue_7_ff :="DrLine2_I".TimeValue_7_ff DB17.DBW32 TimeValue_8_n :="DrLine2_I".TimeValue_8_n DB17.DBW34 TimeValue_8_ff :="DrLine2_I".TimeValue_8_ff DB17.DBW36 TimeValue_9_n :="DrLine2_I".TimeValue_9_n DB17.DBW38 TimeValue_9_ff :="DrLine2_I".TimeValue_9_ff DB17.DBW40 TimeValue_10_n :="DrLine2_I".TimeValue_10_n DB17.DBW42 TimeValue_10_ff:="DrLine2_I".TimeValue_10_ff DB17.DBW44 TimeValue_11_n :="DrLine2_I".TimeValue_11_n DB17.DBW46 TimeValue_11_ff:="DrLine2_I".TimeValue_11_ff DB17.DBW48 TimeValue_12_n :="DrLine2_I".TimeValue_12_n DB17.DBW50 TimeValue_12_ff:="DrLine2_I".TimeValue_12_ff DB17.DBW52 TimeValue_13_n :="DrLine2_I".TimeValue_13_n DB17.DBW54 TimeValue_13_ff:="DrLine2_I".TimeValue_13_ff DB17.DBW56 Motor_1_uto :="DrLine2_I".Mot_1_uto DB17.DBX78.0 Motor_2_uto :="DrLine2_I".Mot_2_uto DB17.DBX78.1 Motor_3_uto :="DrLine2_I".Mot_3_uto DB17.DBX78.2 Motor_4_uto :="DrLine2_I".Mot_4_uto DB17.DBX78.3 Motor_5_uto :="DrLine2_I".Mot_5_uto DB17.DBX78.4 Motor_6_uto :="DrLine2_I".Mot_6_uto DB17.DBX78.5 Motor_7_uto :="DrLine2_I".Mot_7_uto DB17.DBX78.6 Motor_8_uto :="DrLine2_I".Mot_8_uto DB17.DBX78.7 Motor_9_uto :="DrLine2_I".Mot_9_uto DB17.DBX79.0 Motor_10_uto :="DrLine2_I".Mot_10_uto DB17.DBX79.1 Motor_11_uto :="DrLine2_I".Mot_11_uto DB17.DBX79.2 Motor_12_uto :="DrLine2_I".Mot_12_uto DB17.DBX79.3 Motor_13_uto :="DrLine2_I".Mot_13_uto DB17.DBX79.4 Mot_1_Bypass :="DrLine2_I".Mot_1_Bypass DB17.DBX84.6 Mot_2_Bypass :="DrLine2_I".Mot_2_Bypass DB17.DBX84.7

23 Σελίδα 23 από 134 Mot_3_Bypass :="DrLine2_I".Mot_3_Bypass DB17.DBX85.0 Mot_4_Bypass :="DrLine2_I".Mot_4_Bypass DB17.DBX85.1 Mot_5_Bypass :="DrLine2_I".Mot_5_Bypass DB17.DBX85.2 Mot_6_Bypass :="DrLine2_I".Mot_6_Bypass DB17.DBX85.3 Mot_7_Bypass :="DrLine2_I".Mot_7_Bypass DB17.DBX85.4 Mot_8_Bypass :="DrLine2_I".Mot_8_Bypass DB17.DBX85.5 Mot_9_Bypass :="DrLine2_I".Mot_9_Bypass DB17.DBX85.6 Mot_10_Bypass :="DrLine2_I".Mot_10_Bypass DB17.DBX85.7 Mot_11_Bypass :="DrLine2_I".Mot_11_Bypass DB17.DBX86.0 Mot_12_Bypass :="DrLine2_I".Mot_12_Bypass DB17.DBX86.1 Mot_13_Bypass :="DrLine2_I".Mot_13_Bypass DB17.DBX86.2 Mot_1_Start :="DrLine2_I".Mot_1_Start DB17.DBX80.2 Mot_2_Start :="DrLine2_I".Mot_2_Start DB17.DBX80.3 Mot_3_Start :="DrLine2_I".Mot_3_Start DB17.DBX80.4 Mot_4_Start :="DrLine2_I".Mot_4_Start DB17.DBX80.5 Mot_5_Start :="DrLine2_I".Mot_5_Start DB17.DBX80.6 Mot_6_Start :="DrLine2_I".Mot_6_Start DB17.DBX80.7 Mot_7_Start :="DrLine2_I".Mot_7_Start DB17.DBX81.0 Mot_8_Start :="DrLine2_I".Mot_8_Start DB17.DBX81.1 Mot_9_Start :="DrLine2_I".Mot_9_Start DB17.DBX81.2 Mot_10_Start :="DrLine2_I".Mot_10_Start DB17.DBX81.3 Mot_11_Start :="DrLine2_I".Mot_11_Start DB17.DBX81.4 Mot_12_Start :="DrLine2_I".Mot_12_Start DB17.DBX81.5 Mot_13_Start :="DrLine2_I".Mot_13_Start DB17.DBX81.6 Mot_1_Stop :="DrLine2_I".Mot_1_Stop DB17.DBX82.4 Mot_2_Stop :="DrLine2_I".Mot_2_Stop DB17.DBX82.5 Mot_3_Stop :="DrLine2_I".Mot_3_Stop DB17.DBX82.6 Mot_4_Stop :="DrLine2_I".Mot_4_Stop DB17.DBX82.7 Mot_5_Stop :="DrLine2_I".Mot_5_Stop DB17.DBX83.0 Mot_6_Stop :="DrLine2_I".Mot_6_Stop DB17.DBX83.1 Mot_7_Stop :="DrLine2_I".Mot_7_Stop DB17.DBX83.2 Mot_8_Stop :="DrLine2_I".Mot_8_Stop DB17.DBX83.3 Mot_9_Stop :="DrLine2_I".Mot_9_Stop DB17.DBX83.4 Mot_10_Stop :="DrLine2_I".Mot_10_Stop DB17.DBX83.5 Mot_11_Stop :="DrLine2_I".Mot_11_Stop DB17.DBX83.6 Mot_12_Stop :="DrLine2_I".Mot_12_Stop DB17.DBX83.7 Mot_13_Stop :="DrLine2_I".Mot_13_Stop DB17.DBX84.0 Gen_EmgStop :="DrLine2_GenEmgStop" M51.2 Motor_1_n :="DrLine2_I".Mot_1_n DB17.DBX89.2 Motor_2_n :="DrLine2_I".Mot_2_n DB17.DBX89.3 Motor_3_n :="DrLine2_I".Mot_3_n DB17.DBX89.4 Motor_4_n :="DrLine2_I".Mot_4_n DB17.DBX89.5 Motor_5_n :="DrLine2_I".Mot_5_n DB17.DBX89.6 Motor_6_n :="DrLine2_I".Mot_6_n DB17.DBX89.7 Motor_7_n :="DrLine2_I".Mot_7_n DB17.DBX90.0 Motor_8_n :="DrLine2_I".Mot_8_n DB17.DBX90.1 Motor_9_n :="DrLine2_I".Mot_9_n DB17.DBX90.2 Motor_10_n :="DrLine2_I".Mot_10_n DB17.DBX90.3 Motor_11_n :="DrLine2_I".Mot_11_n DB17.DBX90.4 Motor_12_n :="DrLine2_I".Mot_12_n DB17.DBX90.5 Motor_13_n :="DrLine2_I".Mot_13_n DB17.DBX90.6 rdmot_1_n :="DrLine2_I".rdMot_1_n DB17.DBX87.0 rdmot_2_n :="DrLine2_I".rdMot_2_n DB17.DBX87.1 rdmot_3_n :="DrLine2_I".rdMot_3_n DB17.DBX87.2 rdmot_4_n :="DrLine2_I".rdMot_4_n DB17.DBX87.3 rdmot_5_n :="DrLine2_I".rdMot_5_n DB17.DBX87.4 rdmot_6_n :="DrLine2_I".rdMot_6_n DB17.DBX87.5 rdmot_7_n :="DrLine2_I".rdMot_7_n DB17.DBX87.6 rdmot_8_n :="DrLine2_I".rdMot_8_n DB17.DBX87.7 rdmot_9_n :="DrLine2_I".rdMot_9_n DB17.DBX88.0 rdmot_10_n :="DrLine2_I".rdMot_10_n DB17.DBX88.1 rdmot_11_n :="DrLine2_I".rdMot_11_n DB17.DBX88.2 rdmot_12_n :="DrLine2_I".rdMot_12_n DB17.DBX88.3 rdmot_13_n :="DrLine2_I".rdMot_13_n DB17.DBX88.4 Network: 4 CLL "Conveyor_Line_N13" FC8 Start :="DrLine3_Start" M52.0 Stop :="DrLine3_Stop" M52.1 MotConv_1_Fault :="DrLine3_I".Mot_1_Fault DB18.DBX Temporary placeholder variable EmgStop_1 :="DrLine3_I".Mot_1_EmgStop DB18.DBX2.2 MotConv_2_Fault :="DrLine3_I".Mot_2_Fault DB18.DBX0.1 EmgStop_2 :="DrLine3_I".Mot_2_EmgStop DB18.DBX2.3 MotConv_3_Fault :="DrLine3_I".Mot_3_Fault DB18.DBX0.2 EmgStop_3 :="DrLine3_I".Mot_3_EmgStop DB18.DBX2.4 MotConv_4_Fault :="DrLine3_I".Mot_4_Fault DB18.DBX0.3 EmgStop_4 :="DrLine3_I".Mot_4_EmgStop DB18.DBX2.5 MotConv_5_Fault :="DrLine3_I".Mot_5_Fault DB18.DBX0.4

24 Σελίδα 24 από 134 EmgStop_5 :="DrLine3_I".Mot_5_EmgStop DB18.DBX2.6 MotConv_6_Fault :="DrLine3_I".Mot_6_Fault DB18.DBX0.5 EmgStop_6 :="DrLine3_I".Mot_6_EmgStop DB18.DBX2.7 MotConv_7_Fault :="DrLine3_I".Mot_7_Fault DB18.DBX0.6 EmgStop_7 :="DrLine3_I".Mot_7_EmgStop DB18.DBX3.0 MotConv_8_Fault :="DrLine3_I".Mot_8_Fault DB18.DBX0.7 EmgStop_8 :="DrLine3_I".Mot_8_EmgStop DB18.DBX3.1 MotConv_9_Fault :="DrLine3_I".Mot_9_Fault DB18.DBX1.0 EmgStop_9 :="DrLine3_I".Mot_9_EmgStop DB18.DBX3.2 MotConv_10_Fault:="DrLine3_I".Mot_10_Fault DB18.DBX1.1 EmgStop_10 :="DrLine3_I".Mot_10_EmgStop DB18.DBX3.3 MotConv_11_Fault:="DrLine3_I".Mot_11_Fault DB18.DBX1.2 EmgStop_11 :="DrLine3_I".Mot_11_EmgStop DB18.DBX3.4 MotConv_12_Fault:="DrLine3_I".Mot_12_Fault DB18.DBX1.3 EmgStop_12 :="DrLine3_I".Mot_12_EmgStop DB18.DBX3.5 MotConv_13_Fault:="DrLine3_I".Mot_13_Fault DB18.DBX1.4 EmgStop_13 :="DrLine3_I".Mot_13_EmgStop DB18.DBX3.6 Timer_n_1 :=T53 Timer_n_2 :=T54 Timer_n_3 :=T55 Timer_n_4 :=T56 Timer_n_5 :=T57 Timer_n_6 :=T58 Timer_n_7 :=T59 Timer_n_8 :=T60 Timer_n_9 :=T61 Timer_n_10 :=T62 Timer_n_11 :=T63 Timer_n_12 :=T64 Timer_n_13 :=T65 Timer_ff_1 :=T66 Timer_ff_2 :=T67 Timer_ff_3 :=T68 Timer_ff_4 :=T69 Timer_ff_5 :=T70 Timer_ff_6 :=T71 Timer_ff_7 :=T72 Timer_ff_8 :=T73 Timer_ff_9 :=T74 Timer_ff_10 :=T75 Timer_ff_11 :=T76 Timer_ff_12 :=T77 Timer_ff_13 :=T78 TimeValue_1_n :="DrLine3_I".TimeValue_1_n DB18.DBW6 TimeValue_1_ff :="DrLine3_I".TimeValue_1_ff DB18.DBW8 TimeValue_2_n :="DrLine3_I".TimeValue_2_n DB18.DBW10 TimeValue_2_ff :="DrLine3_I".TimeValue_2_ff DB18.DBW12 TimeValue_3_n :="DrLine3_I".TimeValue_3_n DB18.DBW14 TimeValue_3_ff :="DrLine3_I".TimeValue_3_ff DB18.DBW16 TimeValue_4_n :="DrLine3_I".TimeValue_4_n DB18.DBW18 TimeValue_4_ff :="DrLine3_I".TimeValue_4_ff DB18.DBW20 TimeValue_5_n :="DrLine3_I".TimeValue_5_n DB18.DBW22 TimeValue_5_ff :="DrLine3_I".TimeValue_5_ff DB18.DBW24 TimeValue_6_n :="DrLine3_I".TimeValue_6_n DB18.DBW26 TimeValue_6_ff :="DrLine3_I".TimeValue_6_ff DB18.DBW28 TimeValue_7_n :="DrLine3_I".TimeValue_7_n DB18.DBW30 TimeValue_7_ff :="DrLine3_I".TimeValue_7_ff DB18.DBW32 TimeValue_8_n :="DrLine3_I".TimeValue_8_n DB18.DBW34 TimeValue_8_ff :="DrLine3_I".TimeValue_8_ff DB18.DBW36 TimeValue_9_n :="DrLine3_I".TimeValue_9_n DB18.DBW38 TimeValue_9_ff :="DrLine3_I".TimeValue_9_ff DB18.DBW40 TimeValue_10_n :="DrLine3_I".TimeValue_10_n DB18.DBW42 TimeValue_10_ff:="DrLine3_I".TimeValue_10_ff DB18.DBW44 TimeValue_11_n :="DrLine3_I".TimeValue_11_n DB18.DBW46 TimeValue_11_ff:="DrLine3_I".TimeValue_11_ff DB18.DBW48 TimeValue_12_n :="DrLine3_I".TimeValue_12_n DB18.DBW50 TimeValue_12_ff:="DrLine3_I".TimeValue_12_ff DB18.DBW52 TimeValue_13_n :="DrLine3_I".TimeValue_13_n DB18.DBW54 TimeValue_13_ff:="DrLine3_I".TimeValue_13_ff DB18.DBW56 Motor_1_uto :="DrLine3_I".Mot_1_uto DB18.DBX78.0 Motor_2_uto :="DrLine3_I".Mot_2_uto DB18.DBX78.1 Motor_3_uto :="DrLine3_I".Mot_3_uto DB18.DBX78.2 Motor_4_uto :="DrLine3_I".Mot_4_uto DB18.DBX78.3 Motor_5_uto :="DrLine3_I".Mot_5_uto DB18.DBX78.4 Motor_6_uto :="DrLine3_I".Mot_6_uto DB18.DBX78.5 Motor_7_uto :="DrLine3_I".Mot_7_uto DB18.DBX78.6 Motor_8_uto :="DrLine3_I".Mot_8_uto DB18.DBX78.7 Motor_9_uto :="DrLine3_I".Mot_9_uto DB18.DBX79.0 Motor_10_uto :="DrLine3_I".Mot_10_uto DB18.DBX79.1 Motor_11_uto :="DrLine3_I".Mot_11_uto DB18.DBX79.2 Motor_12_uto :="DrLine3_I".Mot_12_uto DB18.DBX79.3 Motor_13_uto :="DrLine3_I".Mot_13_uto DB18.DBX79.4

25 Σελίδα 25 από 134 Mot_1_Bypass :="DrLine3_I".Mot_1_Bypass DB18.DBX84.6 Mot_2_Bypass :="DrLine3_I".Mot_2_Bypass DB18.DBX84.7 Mot_3_Bypass :="DrLine3_I".Mot_3_Bypass DB18.DBX85.0 Mot_4_Bypass :="DrLine3_I".Mot_4_Bypass DB18.DBX85.1 Mot_5_Bypass :="DrLine3_I".Mot_5_Bypass DB18.DBX85.2 Mot_6_Bypass :="DrLine3_I".Mot_6_Bypass DB18.DBX85.3 Mot_7_Bypass :="DrLine3_I".Mot_7_Bypass DB18.DBX85.4 Mot_8_Bypass :="DrLine3_I".Mot_8_Bypass DB18.DBX85.5 Mot_9_Bypass :="DrLine3_I".Mot_9_Bypass DB18.DBX85.6 Mot_10_Bypass :="DrLine3_I".Mot_10_Bypass DB18.DBX85.7 Mot_11_Bypass :="DrLine3_I".Mot_11_Bypass DB18.DBX86.0 Mot_12_Bypass :="DrLine3_I".Mot_12_Bypass DB18.DBX86.1 Mot_13_Bypass :="DrLine3_I".Mot_13_Bypass DB18.DBX86.2 Mot_1_Start :="DrLine3_I".Mot_1_Start DB18.DBX80.2 Mot_2_Start :="DrLine3_I".Mot_2_Start DB18.DBX80.3 Mot_3_Start :="DrLine3_I".Mot_3_Start DB18.DBX80.4 Mot_4_Start :="DrLine3_I".Mot_4_Start DB18.DBX80.5 Mot_5_Start :="DrLine3_I".Mot_5_Start DB18.DBX80.6 Mot_6_Start :="DrLine3_I".Mot_6_Start DB18.DBX80.7 Mot_7_Start :="DrLine3_I".Mot_7_Start DB18.DBX81.0 Mot_8_Start :="DrLine3_I".Mot_8_Start DB18.DBX81.1 Mot_9_Start :="DrLine3_I".Mot_9_Start DB18.DBX81.2 Mot_10_Start :="DrLine3_I".Mot_10_Start DB18.DBX81.3 Mot_11_Start :="DrLine3_I".Mot_11_Start DB18.DBX81.4 Mot_12_Start :="DrLine3_I".Mot_12_Start DB18.DBX81.5 Mot_13_Start :="DrLine3_I".Mot_13_Start DB18.DBX81.6 Mot_1_Stop :="DrLine3_I".Mot_1_Stop DB18.DBX82.4 Mot_2_Stop :="DrLine3_I".Mot_2_Stop DB18.DBX82.5 Mot_3_Stop :="DrLine3_I".Mot_3_Stop DB18.DBX82.6 Mot_4_Stop :="DrLine3_I".Mot_4_Stop DB18.DBX82.7 Mot_5_Stop :="DrLine3_I".Mot_5_Stop DB18.DBX83.0 Mot_6_Stop :="DrLine3_I".Mot_6_Stop DB18.DBX83.1 Mot_7_Stop :="DrLine3_I".Mot_7_Stop DB18.DBX83.2 Mot_8_Stop :="DrLine3_I".Mot_8_Stop DB18.DBX83.3 Mot_9_Stop :="DrLine3_I".Mot_9_Stop DB18.DBX83.4 Mot_10_Stop :="DrLine3_I".Mot_10_Stop DB18.DBX83.5 Mot_11_Stop :="DrLine3_I".Mot_11_Stop DB18.DBX83.6 Mot_12_Stop :="DrLine3_I".Mot_12_Stop DB18.DBX83.7 Mot_13_Stop :="DrLine3_I".Mot_13_Stop DB18.DBX84.0 Gen_EmgStop :="DrLine3_GenEmgStop" M52.2 Motor_1_n :="DrLine3_I".Mot_1_n DB18.DBX89.2 Motor_2_n :="DrLine3_I".Mot_2_n DB18.DBX89.3 Motor_3_n :="DrLine3_I".Mot_3_n DB18.DBX89.4 Motor_4_n :="DrLine3_I".Mot_4_n DB18.DBX89.5 Motor_5_n :="DrLine3_I".Mot_5_n DB18.DBX89.6 Motor_6_n :="DrLine3_I".Mot_6_n DB18.DBX89.7 Motor_7_n :="DrLine3_I".Mot_7_n DB18.DBX90.0 Motor_8_n :="DrLine3_I".Mot_8_n DB18.DBX90.1 Motor_9_n :="DrLine3_I".Mot_9_n DB18.DBX90.2 Motor_10_n :="DrLine3_I".Mot_10_n DB18.DBX90.3 Motor_11_n :="DrLine3_I".Mot_11_n DB18.DBX90.4 Motor_12_n :="DrLine3_I".Mot_12_n DB18.DBX90.5 Motor_13_n :="DrLine3_I".Mot_13_n DB18.DBX90.6 rdmot_1_n :="DrLine3_I".rdMot_1_n DB18.DBX87.0 rdmot_2_n :="DrLine3_I".rdMot_2_n DB18.DBX87.1 rdmot_3_n :="DrLine3_I".rdMot_3_n DB18.DBX87.2 rdmot_4_n :="DrLine3_I".rdMot_4_n DB18.DBX87.3 rdmot_5_n :="DrLine3_I".rdMot_5_n DB18.DBX87.4 rdmot_6_n :="DrLine3_I".rdMot_6_n DB18.DBX87.5 rdmot_7_n :="DrLine3_I".rdMot_7_n DB18.DBX87.6 rdmot_8_n :="DrLine3_I".rdMot_8_n DB18.DBX87.7 rdmot_9_n :="DrLine3_I".rdMot_9_n DB18.DBX88.0 rdmot_10_n :="DrLine3_I".rdMot_10_n DB18.DBX88.1 rdmot_11_n :="DrLine3_I".rdMot_11_n DB18.DBX88.2 rdmot_12_n :="DrLine3_I".rdMot_12_n DB18.DBX88.3 rdmot_13_n :="DrLine3_I".rdMot_13_n DB18.DBX88.4 Network: 5 CLL "Conveyor_Line_N13" FC8 Start :="DrLine4_Start" M53.0 Stop :="DrLine4_Stop" M53.1 MotConv_1_Fault :="DrLine4_I".Mot_1_Fault DB19.DBX Temporary placeholder variable EmgStop_1 :="DrLine4_I".Mot_1_EmgStop DB19.DBX2.2 MotConv_2_Fault :="DrLine4_I".Mot_2_Fault DB19.DBX0.1 EmgStop_2 :="DrLine4_I".Mot_2_EmgStop DB19.DBX2.3 MotConv_3_Fault :="DrLine4_I".Mot_3_Fault DB19.DBX0.2 EmgStop_3 :="DrLine4_I".Mot_3_EmgStop DB19.DBX2.4 MotConv_4_Fault :="DrLine4_I".Mot_4_Fault DB19.DBX0.3

26 Σελίδα 26 από 134 EmgStop_4 :="DrLine4_I".Mot_4_EmgStop DB19.DBX2.5 MotConv_5_Fault :="DrLine4_I".Mot_5_Fault DB19.DBX0.4 EmgStop_5 :="DrLine4_I".Mot_5_EmgStop DB19.DBX2.6 MotConv_6_Fault :="DrLine4_I".Mot_6_Fault DB19.DBX0.5 EmgStop_6 :="DrLine4_I".Mot_6_EmgStop DB19.DBX2.7 MotConv_7_Fault :="DrLine4_I".Mot_7_Fault DB19.DBX0.6 EmgStop_7 :="DrLine4_I".Mot_7_EmgStop DB19.DBX3.0 MotConv_8_Fault :="DrLine4_I".Mot_8_Fault DB19.DBX0.7 EmgStop_8 :="DrLine4_I".Mot_8_EmgStop DB19.DBX3.1 MotConv_9_Fault :="DrLine4_I".Mot_9_Fault DB19.DBX1.0 EmgStop_9 :="DrLine4_I".Mot_9_EmgStop DB19.DBX3.2 MotConv_10_Fault:="DrLine4_I".Mot_10_Fault DB19.DBX1.1 EmgStop_10 :="DrLine4_I".Mot_10_EmgStop DB19.DBX3.3 MotConv_11_Fault:="DrLine4_I".Mot_11_Fault DB19.DBX1.2 EmgStop_11 :="DrLine4_I".Mot_11_EmgStop DB19.DBX3.4 MotConv_12_Fault:="DrLine4_I".Mot_12_Fault DB19.DBX1.3 EmgStop_12 :="DrLine4_I".Mot_12_EmgStop DB19.DBX3.5 MotConv_13_Fault:="DrLine4_I".Mot_13_Fault DB19.DBX1.4 EmgStop_13 :="DrLine4_I".Mot_13_EmgStop DB19.DBX3.6 Timer_n_1 :=T79 Timer_n_2 :=T80 Timer_n_3 :=T81 Timer_n_4 :=T82 Timer_n_5 :=T83 Timer_n_6 :=T84 Timer_n_7 :=T85 Timer_n_8 :=T86 Timer_n_9 :=T87 Timer_n_10 :=T88 Timer_n_11 :=T89 Timer_n_12 :=T90 Timer_n_13 :=T91 Timer_ff_1 :=T92 Timer_ff_2 :=T93 Timer_ff_3 :=T94 Timer_ff_4 :=T95 Timer_ff_5 :=T96 Timer_ff_6 :=T97 Timer_ff_7 :=T98 Timer_ff_8 :=T99 Timer_ff_9 :=T100 Timer_ff_10 :=T101 Timer_ff_11 :=T102 Timer_ff_12 :=T103 Timer_ff_13 :=T104 TimeValue_1_n :="DrLine4_I".TimeValue_1_n DB19.DBW6 TimeValue_1_ff :="DrLine4_I".TimeValue_1_ff DB19.DBW8 TimeValue_2_n :="DrLine4_I".TimeValue_2_n DB19.DBW10 TimeValue_2_ff :="DrLine4_I".TimeValue_2_ff DB19.DBW12 TimeValue_3_n :="DrLine4_I".TimeValue_3_n DB19.DBW14 TimeValue_3_ff :="DrLine4_I".TimeValue_3_ff DB19.DBW16 TimeValue_4_n :="DrLine4_I".TimeValue_4_n DB19.DBW18 TimeValue_4_ff :="DrLine4_I".TimeValue_4_ff DB19.DBW20 TimeValue_5_n :="DrLine4_I".TimeValue_5_n DB19.DBW22 TimeValue_5_ff :="DrLine4_I".TimeValue_5_ff DB19.DBW24 TimeValue_6_n :="DrLine4_I".TimeValue_6_n DB19.DBW26 TimeValue_6_ff :="DrLine4_I".TimeValue_6_ff DB19.DBW28 TimeValue_7_n :="DrLine4_I".TimeValue_7_n DB19.DBW30 TimeValue_7_ff :="DrLine4_I".TimeValue_7_ff DB19.DBW32 TimeValue_8_n :="DrLine4_I".TimeValue_8_n DB19.DBW34 TimeValue_8_ff :="DrLine4_I".TimeValue_8_ff DB19.DBW36 TimeValue_9_n :="DrLine4_I".TimeValue_9_n DB19.DBW38 TimeValue_9_ff :="DrLine4_I".TimeValue_9_ff DB19.DBW40 TimeValue_10_n :="DrLine4_I".TimeValue_10_n DB19.DBW42 TimeValue_10_ff:="DrLine4_I".TimeValue_10_ff DB19.DBW44 TimeValue_11_n :="DrLine4_I".TimeValue_11_n DB19.DBW46 TimeValue_11_ff:="DrLine4_I".TimeValue_11_ff DB19.DBW48 TimeValue_12_n :="DrLine4_I".TimeValue_12_n DB19.DBW50 TimeValue_12_ff:="DrLine4_I".TimeValue_12_ff DB19.DBW52 TimeValue_13_n :="DrLine4_I".TimeValue_13_n DB19.DBW54 TimeValue_13_ff:="DrLine4_I".TimeValue_13_ff DB19.DBW56 Motor_1_uto :="DrLine4_I".Mot_1_uto DB19.DBX78.0 Motor_2_uto :="DrLine4_I".Mot_2_uto DB19.DBX78.1 Motor_3_uto :="DrLine4_I".Mot_3_uto DB19.DBX78.2 Motor_4_uto :="DrLine4_I".Mot_4_uto DB19.DBX78.3 Motor_5_uto :="DrLine4_I".Mot_5_uto DB19.DBX78.4 Motor_6_uto :="DrLine4_I".Mot_6_uto DB19.DBX78.5 Motor_7_uto :="DrLine4_I".Mot_7_uto DB19.DBX78.6 Motor_8_uto :="DrLine4_I".Mot_8_uto DB19.DBX78.7 Motor_9_uto :="DrLine4_I".Mot_9_uto DB19.DBX79.0 Motor_10_uto :="DrLine4_I".Mot_10_uto DB19.DBX79.1 Motor_11_uto :="DrLine4_I".Mot_11_uto DB19.DBX79.2

27 Σελίδα 27 από 134 Motor_12_uto :="DrLine4_I".Mot_12_uto DB19.DBX79.3 Motor_13_uto :="DrLine4_I".Mot_13_uto DB19.DBX79.4 Mot_1_Bypass :="DrLine4_I".Mot_1_Bypass DB19.DBX84.6 Mot_2_Bypass :="DrLine4_I".Mot_2_Bypass DB19.DBX84.7 Mot_3_Bypass :="DrLine4_I".Mot_3_Bypass DB19.DBX85.0 Mot_4_Bypass :="DrLine4_I".Mot_4_Bypass DB19.DBX85.1 Mot_5_Bypass :="DrLine4_I".Mot_5_Bypass DB19.DBX85.2 Mot_6_Bypass :="DrLine4_I".Mot_6_Bypass DB19.DBX85.3 Mot_7_Bypass :="DrLine4_I".Mot_7_Bypass DB19.DBX85.4 Mot_8_Bypass :="DrLine4_I".Mot_8_Bypass DB19.DBX85.5 Mot_9_Bypass :="DrLine4_I".Mot_9_Bypass DB19.DBX85.6 Mot_10_Bypass :="DrLine4_I".Mot_10_Bypass DB19.DBX85.7 Mot_11_Bypass :="DrLine4_I".Mot_11_Bypass DB19.DBX86.0 Mot_12_Bypass :="DrLine4_I".Mot_12_Bypass DB19.DBX86.1 Mot_13_Bypass :="DrLine4_I".Mot_13_Bypass DB19.DBX86.2 Mot_1_Start :="DrLine4_I".Mot_1_Start DB19.DBX80.2 Mot_2_Start :="DrLine4_I".Mot_2_Start DB19.DBX80.3 Mot_3_Start :="DrLine4_I".Mot_3_Start DB19.DBX80.4 Mot_4_Start :="DrLine4_I".Mot_4_Start DB19.DBX80.5 Mot_5_Start :="DrLine4_I".Mot_5_Start DB19.DBX80.6 Mot_6_Start :="DrLine4_I".Mot_6_Start DB19.DBX80.7 Mot_7_Start :="DrLine4_I".Mot_7_Start DB19.DBX81.0 Mot_8_Start :="DrLine4_I".Mot_8_Start DB19.DBX81.1 Mot_9_Start :="DrLine4_I".Mot_9_Start DB19.DBX81.2 Mot_10_Start :="DrLine4_I".Mot_10_Start DB19.DBX81.3 Mot_11_Start :="DrLine4_I".Mot_11_Start DB19.DBX81.4 Mot_12_Start :="DrLine4_I".Mot_12_Start DB19.DBX81.5 Mot_13_Start :="DrLine4_I".Mot_13_Start DB19.DBX81.6 Mot_1_Stop :="DrLine4_I".Mot_1_Stop DB19.DBX82.4 Mot_2_Stop :="DrLine4_I".Mot_2_Stop DB19.DBX82.5 Mot_3_Stop :="DrLine4_I".Mot_3_Stop DB19.DBX82.6 Mot_4_Stop :="DrLine4_I".Mot_4_Stop DB19.DBX82.7 Mot_5_Stop :="DrLine4_I".Mot_5_Stop DB19.DBX83.0 Mot_6_Stop :="DrLine4_I".Mot_6_Stop DB19.DBX83.1 Mot_7_Stop :="DrLine4_I".Mot_7_Stop DB19.DBX83.2 Mot_8_Stop :="DrLine4_I".Mot_8_Stop DB19.DBX83.3 Mot_9_Stop :="DrLine4_I".Mot_9_Stop DB19.DBX83.4 Mot_10_Stop :="DrLine4_I".Mot_10_Stop DB19.DBX83.5 Mot_11_Stop :="DrLine4_I".Mot_11_Stop DB19.DBX83.6 Mot_12_Stop :="DrLine4_I".Mot_12_Stop DB19.DBX83.7 Mot_13_Stop :="DrLine4_I".Mot_13_Stop DB19.DBX84.0 Gen_EmgStop :="DrLine4_GenEmgStop" M53.2 Motor_1_n :="DrLine4_I".Mot_1_n DB19.DBX89.2 Motor_2_n :="DrLine4_I".Mot_2_n DB19.DBX89.3 Motor_3_n :="DrLine4_I".Mot_3_n DB19.DBX89.4 Motor_4_n :="DrLine4_I".Mot_4_n DB19.DBX89.5 Motor_5_n :="DrLine4_I".Mot_5_n DB19.DBX89.6 Motor_6_n :="DrLine4_I".Mot_6_n DB19.DBX89.7 Motor_7_n :="DrLine4_I".Mot_7_n DB19.DBX90.0 Motor_8_n :="DrLine4_I".Mot_8_n DB19.DBX90.1 Motor_9_n :="DrLine4_I".Mot_9_n DB19.DBX90.2 Motor_10_n :="DrLine4_I".Mot_10_n DB19.DBX90.3 Motor_11_n :="DrLine4_I".Mot_11_n DB19.DBX90.4 Motor_12_n :="DrLine4_I".Mot_12_n DB19.DBX90.5 Motor_13_n :="DrLine4_I".Mot_13_n DB19.DBX90.6 rdmot_1_n :="DrLine4_I".rdMot_1_n DB19.DBX87.0 rdmot_2_n :="DrLine4_I".rdMot_2_n DB19.DBX87.1 rdmot_3_n :="DrLine4_I".rdMot_3_n DB19.DBX87.2 rdmot_4_n :="DrLine4_I".rdMot_4_n DB19.DBX87.3 rdmot_5_n :="DrLine4_I".rdMot_5_n DB19.DBX87.4 rdmot_6_n :="DrLine4_I".rdMot_6_n DB19.DBX87.5 rdmot_7_n :="DrLine4_I".rdMot_7_n DB19.DBX87.6 rdmot_8_n :="DrLine4_I".rdMot_8_n DB19.DBX87.7 rdmot_9_n :="DrLine4_I".rdMot_9_n DB19.DBX88.0 rdmot_10_n :="DrLine4_I".rdMot_10_n DB19.DBX88.1 rdmot_11_n :="DrLine4_I".rdMot_11_n DB19.DBX88.2 rdmot_12_n :="DrLine4_I".rdMot_12_n DB19.DBX88.3 rdmot_13_n :="DrLine4_I".rdMot_13_n DB19.DBX88.4 Network: 6 CLL "Conveyor_Line_N13" FC8 Start :="DrLine_13_Start" M54.0 Stop :="DrLine_13_Stop" M54.1 MotConv_1_Fault :="DrLine_13_I".Mot_1_Fault DB20.DBX Temporary placeholder variable EmgStop_1 :="DrLine_13_I".Mot_1_EmgStop DB20.DBX2.2 MotConv_2_Fault :="DrLine_13_I".Mot_2_Fault DB20.DBX0.1 EmgStop_2 :="DrLine_13_I".Mot_2_EmgStop DB20.DBX2.3 MotConv_3_Fault :="DrLine_13_I".Mot_3_Fault DB20.DBX0.2

28 Σελίδα 28 από 134 EmgStop_3 :="DrLine_13_I".Mot_3_EmgStop DB20.DBX2.4 MotConv_4_Fault :="DrLine_13_I".Mot_4_Fault DB20.DBX0.3 EmgStop_4 :="DrLine_13_I".Mot_4_EmgStop DB20.DBX2.5 MotConv_5_Fault :="DrLine_13_I".Mot_5_Fault DB20.DBX0.4 EmgStop_5 :="DrLine_13_I".Mot_5_EmgStop DB20.DBX2.6 MotConv_6_Fault :="DrLine_13_I".Mot_6_Fault DB20.DBX0.5 EmgStop_6 :="DrLine_13_I".Mot_6_EmgStop DB20.DBX2.7 MotConv_7_Fault :="DrLine_13_I".Mot_7_Fault DB20.DBX0.6 EmgStop_7 :="DrLine_13_I".Mot_7_EmgStop DB20.DBX3.0 MotConv_8_Fault :="DrLine_13_I".Mot_8_Fault DB20.DBX0.7 EmgStop_8 :="DrLine_13_I".Mot_8_EmgStop DB20.DBX3.1 MotConv_9_Fault :="DrLine_13_I".Mot_9_Fault DB20.DBX1.0 EmgStop_9 :="DrLine_13_I".Mot_9_EmgStop DB20.DBX3.2 MotConv_10_Fault:="DrLine_13_I".Mot_10_Fault DB20.DBX1.1 EmgStop_10 :="DrLine_13_I".Mot_10_EmgStop DB20.DBX3.3 MotConv_11_Fault:="DrLine_13_I".Mot_11_Fault DB20.DBX1.2 EmgStop_11 :="DrLine_13_I".Mot_11_EmgStop DB20.DBX3.4 MotConv_12_Fault:="DrLine_13_I".Mot_12_Fault DB20.DBX1.3 EmgStop_12 :="DrLine_13_I".Mot_12_EmgStop DB20.DBX3.5 MotConv_13_Fault:="DrLine_13_I".Mot_13_Fault DB20.DBX1.4 EmgStop_13 :="DrLine_13_I".Mot_13_EmgStop DB20.DBX3.6 Timer_n_1 :=T105 Timer_n_2 :=T106 Timer_n_3 :=T107 Timer_n_4 :=T108 Timer_n_5 :=T109 Timer_n_6 :=T110 Timer_n_7 :=T111 Timer_n_8 :=T112 Timer_n_9 :=T113 Timer_n_10 :=T114 Timer_n_11 :=T115 Timer_n_12 :=T116 Timer_n_13 :=T117 Timer_ff_1 :=T118 Timer_ff_2 :=T119 Timer_ff_3 :=T120 Timer_ff_4 :=T121 Timer_ff_5 :=T122 Timer_ff_6 :=T123 Timer_ff_7 :=T124 Timer_ff_8 :=T125 Timer_ff_9 :=T126 Timer_ff_10 :=T127 Timer_ff_11 :=T128 Timer_ff_12 :=T129 Timer_ff_13 :=T130 TimeValue_1_n :="DrLine_13_I".TimeValue_1_n DB20.DBW6 TimeValue_1_ff :="DrLine_13_I".TimeValue_1_ff DB20.DBW8 TimeValue_2_n :="DrLine_13_I".TimeValue_2_n DB20.DBW10 TimeValue_2_ff :="DrLine_13_I".TimeValue_2_ff DB20.DBW12 TimeValue_3_n :="DrLine_13_I".TimeValue_3_n DB20.DBW14 TimeValue_3_ff :="DrLine_13_I".TimeValue_3_ff DB20.DBW16 TimeValue_4_n :="DrLine_13_I".TimeValue_4_n DB20.DBW18 TimeValue_4_ff :="DrLine_13_I".TimeValue_4_ff DB20.DBW20 TimeValue_5_n :="DrLine_13_I".TimeValue_5_n DB20.DBW22 TimeValue_5_ff :="DrLine_13_I".TimeValue_5_ff DB20.DBW24 TimeValue_6_n :="DrLine_13_I".TimeValue_6_n DB20.DBW26 TimeValue_6_ff :="DrLine_13_I".TimeValue_6_ff DB20.DBW28 TimeValue_7_n :="DrLine_13_I".TimeValue_7_n DB20.DBW30 TimeValue_7_ff :="DrLine_13_I".TimeValue_7_ff DB20.DBW32 TimeValue_8_n :="DrLine_13_I".TimeValue_8_n DB20.DBW34 TimeValue_8_ff :="DrLine_13_I".TimeValue_8_ff DB20.DBW36 TimeValue_9_n :="DrLine_13_I".TimeValue_9_n DB20.DBW38 TimeValue_9_ff :="DrLine_13_I".TimeValue_9_ff DB20.DBW40 TimeValue_10_n :="DrLine_13_I".TimeValue_10_n DB20.DBW42 TimeValue_10_ff:="DrLine_13_I".TimeValue_10_ff DB20.DBW44 TimeValue_11_n :="DrLine_13_I".TimeValue_11_n DB20.DBW46 TimeValue_11_ff:="DrLine_13_I".TimeValue_11_ff DB20.DBW48 TimeValue_12_n :="DrLine_13_I".TimeValue_12_n DB20.DBW50 TimeValue_12_ff:="DrLine_13_I".TimeValue_12_ff DB20.DBW52 TimeValue_13_n :="DrLine_13_I".TimeValue_13_n DB20.DBW54 TimeValue_13_ff:="DrLine_13_I".TimeValue_13_ff DB20.DBW56 Motor_1_uto :="DrLine_13_I".Mot_1_uto DB20.DBX78.0 Motor_2_uto :="DrLine_13_I".Mot_2_uto DB20.DBX78.1 Motor_3_uto :="DrLine_13_I".Mot_3_uto DB20.DBX78.2 Motor_4_uto :="DrLine_13_I".Mot_4_uto DB20.DBX78.3 Motor_5_uto :="DrLine_13_I".Mot_5_uto DB20.DBX78.4 Motor_6_uto :="DrLine_13_I".Mot_6_uto DB20.DBX78.5 Motor_7_uto :="DrLine_13_I".Mot_7_uto DB20.DBX78.6 Motor_8_uto :="DrLine_13_I".Mot_8_uto DB20.DBX78.7 Motor_9_uto :="DrLine_13_I".Mot_9_uto DB20.DBX79.0
