1 Applied Systems Daikin Hellas S.A All Seasons Heating CLIMATE COMFORT Air Conditioning Applied Systems Refrigeration Τερματικές μονάδες ανεμιστήρα στοιχείου Fan Coil Units

Fan Coil Units Γκάμα FCU με ΑC ανεμιστήρες TOTAL

ESP) FWB~B Ducted (high ESP) FWD~A Cassette (600x600)

2 Fan Coil Units Γκάμα FCU με ΑC ανεμιστήρες TOTAL COOLING CAPACITY (kw) Floor standing FWV~D Flexi with cabinet FWL~D Flexi without cabinet FWM~D Ducted (low ESP) FWE~C Ducted (medium ESP) FWB~B Ducted (high ESP) FWD~A Cassette (600x600) FWF~C FWF~B Cassette (900x900) FWC~B 2 Wall mounted FWT~C

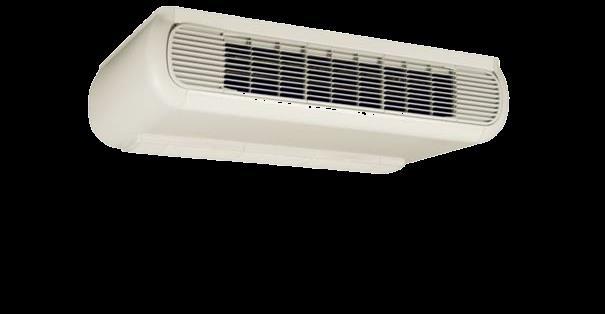

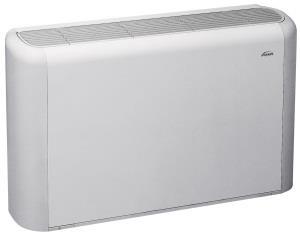

DAIKIN Fan Coil Units Δαπέδου FWV-D Flexi με κάλυμμα FWL-D

1kW ως 8kW 2-σωλήνιο (3-σειρών & 4-σειρών στοιχείου) και

(σχάρες και πλαινά) Χρώμα RAL9010 για το κάλυμμα διπλής

impeller από ABS 3 ταχυτήτων & 6 ταχυτήτων ανεμιστήρες

3 DAIKIN Fan Coil Units Δαπέδου FWV-D Flexi με κάλυμμα FWL-D Flexi χωρίς κάλυμμα FWM-D 10 μεγέθη Ολική ψυκτική απόδοση από 1kW ως 8kW 2-σωλήνιο (3-σειρών & 4-σειρών στοιχείου) και 4-σωλήνιο Πάχος καλύμματος 1mm από χαλυβδοέλασμα πολυμερές ABS (σχάρες και πλαινά) Χρώμα RAL9010 για το κάλυμμα διπλής αναρρόφησης φυγοκεντρικός ανεμιστήρας (1phase/230V/50Hz) με impeller από ABS 3 ταχυτήτων & 6 ταχυτήτων ανεμιστήρες Ρυθμιζόμενα πτερύγια(180 rotation) Αλλαγή υδραυλικών συνδέσεων επί τόπου Μεγάλη λίστα accessories 3

4 DAIKIN Fan Coil Units Δαπέδου FWV-D Flexi με κάλυμμα FWL-D Flexi χωρίς κάλυμμα FWM-D Accessories Description Nomenclature Applicable ranges FWV-D FWL-D FWM-D Electric heater EEH..A6 X X X 2-pipe 230V ON-OFF 3 way motor driven valve complete with mounting kit E2MV..A6 X X X 4-pipe 230V ON-OFF 3 way motor driven valve complete with mounting kit E4MV..A6 X X X 2-pipe 24V ON-OFF 3 way motor driven valve complete with mounting kit E2M2V..A6 X X X 4-pipe 24V ON-OFF 3 way motor driven valve complete with mounting kit E4M2V..A6 X X X 2-pipe proportional 3 way motor driven valve complete with mounting kit E2MPV..A6 X X X 4-pipe proportional 3 way motor driven valve complete with mounting kit E4MPV..A6 X X X 230V ON-OFF 2 way motor driven valve complete with mounting kit (cooling h/e) E2MV2..A6 X X X 230V ON-OFF 2 way motor driven valve complete with mounting kit (additional h/e) E2MV2..A6 X X X 24V ON-OFF 2 way motor driven valve complete with mounting kit (cooling h/e) E2M2V2..A6 X X X 24V ON-OFF 2 way motor driven valve complete with mounting kit (additional h/e) E2M2V2..A6 X X X Proportional 2 way motor driven valve complete with mounting kit (cooling h/e) E2MPV2..A6 X X X Proportional 2 way motor driven valve complete with mounting kit (additional h/e) E2MPV2..A6 X X X 4

Outlet grids 180 rotation Η παροχή του αέρα μπορεί να κατευθυνθεί : α) κατευθείαν

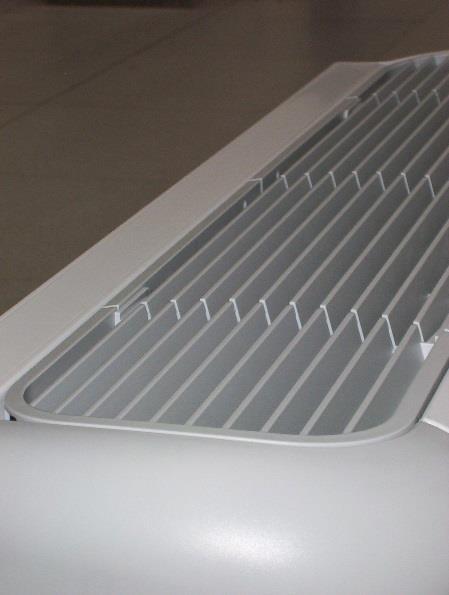

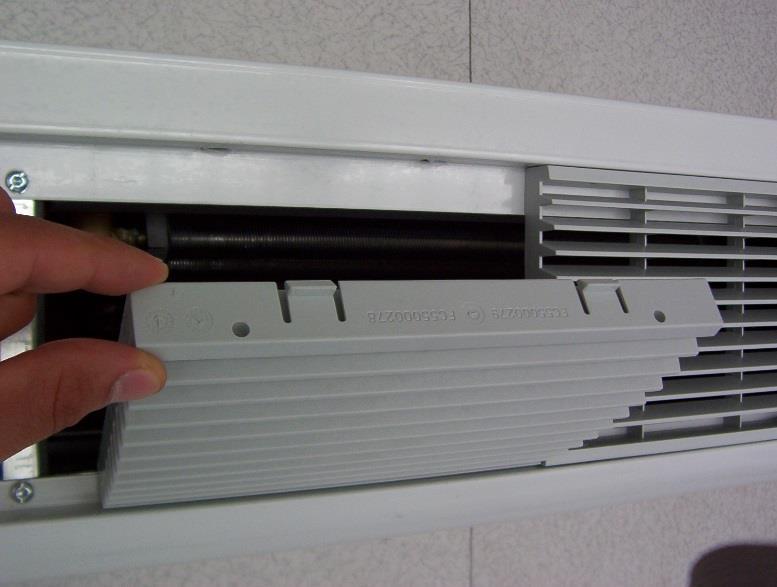

5 DENV FCU portfolio (AC version) Δαπέδου FWV-D Flexi με κάλυμμα FWL-D Γρίλιες εύκολης προσαρμογής για 180 αντιστροφή του εξερχόμενου αέρα 5 ΠΛΕΟΝΕΚΤΗΜΑΤΑ - Outlet grids 180 rotation Η παροχή του αέρα μπορεί να κατευθυνθεί : α) κατευθείαν στο χώρο, β) κάθετα σε τοίχο ή παράθυρο Οι γρίλιες συνδέονται μεταξύ τους κουμπωτά χωρίς βίδες

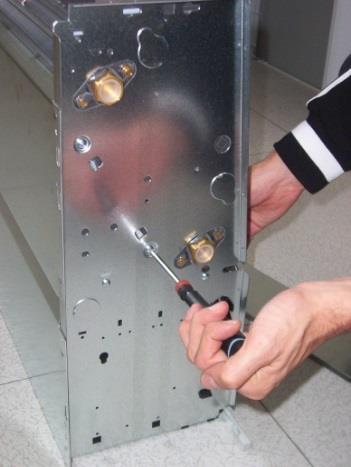

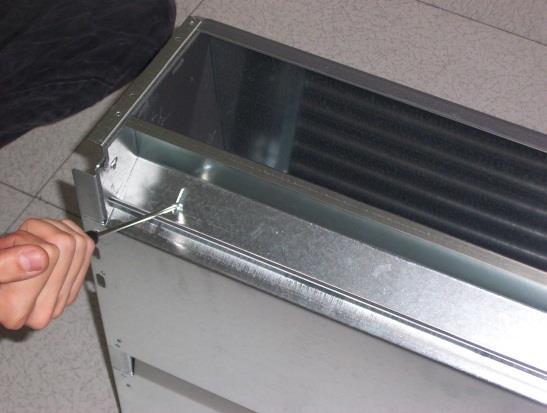

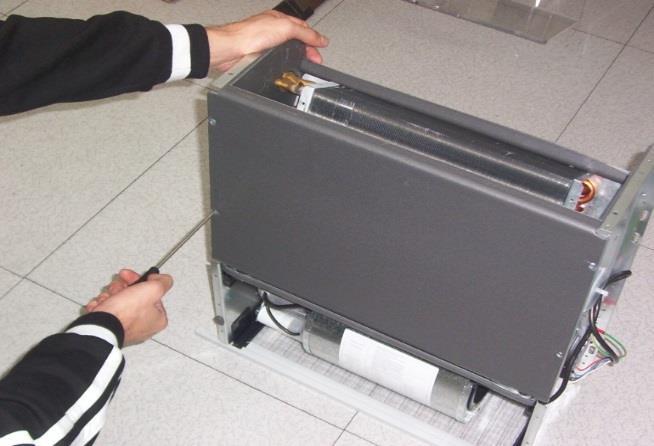

6 DENV FCU portfolio (AC version) Δαπέδου FWV-D Flexi με κάλυμμα FWL-D Flexi χωρίς κάλυμμα FWM-D Εύκολη αλλαγή υδραυλικών συνδέσεων 1. Αφαιρέστε το μπροστινό πάνελ (4 βίδες) 2. Αφαιρέστε τη μεταλλική λάμα που καλύπτει το στοιχείο (2 βίδες) 6

Αφαιρέστε τη μεταλλική λάμα που καλύπτει το στοιχείο (2 βίδες) 4.

τα καλώδια σύνδεσης του μοτέρ από το ηλεκτρολογικό κουτί.

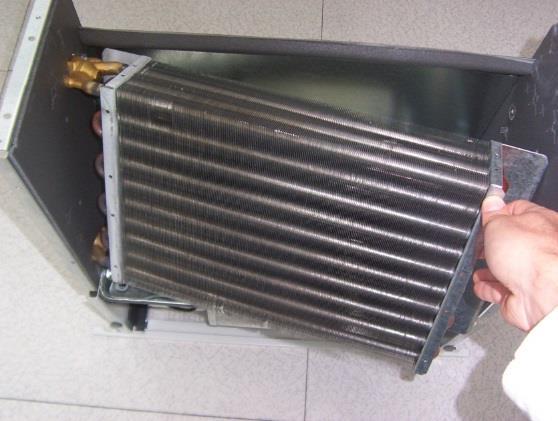

7 DENV FCU portfolio (AC version) Δαπέδου FWV-D Flexi με κάλυμμα FWL-D Flexi χωρίς κάλυμμα FWM-D Εύκολη αλλαγή υδραυλικών συνδέσεων 3. Αφαιρέστε τη μεταλλική λάμα που καλύπτει το στοιχείο (2 βίδες) 4. Αφαιρέστε την κάτω λάμα, αποσυνδέστε 5. τα καλώδια σύνδεσης του μοτέρ από το ηλεκτρολογικό κουτί. Αφαιρέστε το ηλεκτρολογικό κουτί και τοποθετήστε το στην απέναντι πλευρά. 5. Αφαιρέστε τη σωλήνα αποχέτευσης συμπυκνωμάτων και εγκαταστήστε την στην απέναντι πλευρά. Τέλος γυρίστε το στοιχείο και στερεώστε το αναλόγως. 7

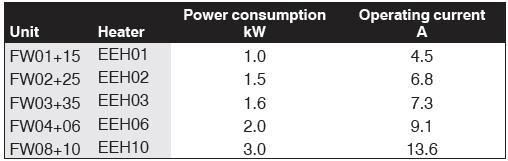

8 DENV FCU portfolio (AC version) Δαπέδου FWV-D Flexi με κάλυμμα FWL-D Flexi χωρίς κάλυμμα FWM-D Ηλεκτρική Αντίσταση EEH..A6 electric heater 8 Η ηλεκτρική αντίσταση μπορεί να τοποθετηθεί εργοστασιακά ή να έρθει σαν αξεσουάρ Δεν μπορεί να τοποθετηθεί σε δισωλήνια FCU τεσσάρων σειρών στοιχείου (4-rows) coil και σε τετρασωλήνια FCU

DENV FCU portfolio x Καναλάτο χαμηλής στατικής πίεσης (low ESP) FWE-C FWM-D 7 μεγέθη Ψυκτική απόδοση από 0,8kW έως 9,2kW Δισωλήνια (3-σειρών στοιχείου) και τετρασωλήνια Διαθέσιμη στατική πίεση ESP =

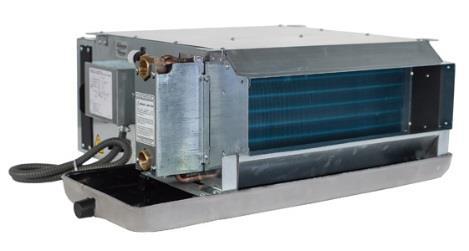

9 DENV FCU portfolio x Καναλάτο χαμηλής στατικής πίεσης (low ESP) FWE-C FWM-D 7 μεγέθη Ψυκτική απόδοση από 0,8kW έως 9,2kW Δισωλήνια (3-σειρών στοιχείου) και τετρασωλήνια Διαθέσιμη στατική πίεση ESP = 50Pa Όριο λειτουργίας : Μέγιστη πίεση λειτουργίας 16bar, θερμοκρασία νερού από 3 C έως 70 C θερμοκρασία αέρα από 10 C έως 36 C Περίβλημα από γαλβανισμένο χάλυβα με μόνωση πολυουρεθάνης Φυγοκεντρικός ανεμιστήρας διπλής αναρρόφησης, 4άρων ταχυτήτων (1phase/230V/50Hz) Εργοστασιακά τοποθετημένες δίοδες ή τρίοδες (option) Μεγάλη λεκάνη συμπυκνωμάτων 9

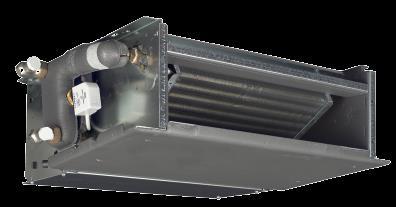

10 DAIKIN Fan Coil Units x Καναλάτο μέσης στατικής πίεσης (medium ESP) FWB-B Flexi without cabinet FWM-D 9 μεγέθη Ψυκτική απόδοση από 1,3kW έως 10,3kW Δισωλήνια 3,4,6-σειρών στοιχείου Διαθέσιμη στατική πίεση ESP = 60Pa Περίβλημα από γαλβανισμένο χάλυβα πάχους 1,5mm με μόνωση πολυουρεθάνης Φυγοκεντρικός ανεμιστήρας διπλής αναρρόφησης, (1phase/230V/50Hz) 3 ταχύτητες ανεμιστήρα (7 προκαλωδιωμένες ταχύτητες ανεμιστήρα) Δυνατότητα αλλαγής των υδραυλικών συνδέσεων στο έργο Δυνατότητα εργοστασιακής εγκατάστασης δίοδων και τρίοδων βανών και ηλεκτρικής αντίστασης Μεγάλη λεκάνη συμπυκνωμάτων 10

11 DAIKIN Fan Coil Units x Καναλάτο υψηλής στατικής πίεσης (high ESP) FWD-A Flexi without cabinet FWM-D 7 μεγέθη Ψυκτική απόδοση από 3,9kW έως 18,3kW Δισωλήνια (3,4 σειρών ανάλογα με το μέγεθος) & τετρασωλήνια Διαθέσιμη στατική πίεση ESP από 60Pa έως 145Pa Περίβλημα από γαλβανισμένο χάλυβα πάχους 1,5mm με μόνωση πολυουρεθάνης Φυγοκεντρικός ανεμιστήρας διπλής αναρρόφησης, (1phase/230V/50Hz) τριών ταχυτήτων Δυνατότητα αλλαγής των υδραυλικών συνδέσεων στο έργο Δυνατότητα εγκατάστασης σε κάθετη ή οριζόντια διάταξη 11

12 DAIKIN Fan Coil Units x Κασσέτα (600x600) FWF-C Flexi without cabinet FWM-D 3 μεγέθη Ψυκτική απόδοση από 2,2kW έως 4,1kW Δισωλήνια έκδοση και μόνο Ανεμιστήρας τριών ταχυτήτων (1phase/230V/50Hz) Ασύρματο και καλωδιακό χειριστήριο Ιονισμένο κάλυμμα (πρόληψη της βακτηρίων) Λειτουργία swing Αντλία συμπυκνωμάτων (μέγιστο μανομετρικό:700mm) 12

DAIKIN Fan Coil Units x Κασσέτα (600x600) FWF-B Flexi without cabinet FWM-D 4 μεγέθη Ψυκτική απόδοση από 2,0kW έως 5,2kW Δισωλήνια (2-σειρών) και τετρασωλήνια Περίβλημα από γαλβανισμένο χάλυβα πάχους

13 DAIKIN Fan Coil Units x Κασσέτα (600x600) FWF-B Flexi without cabinet FWM-D 4 μεγέθη Ψυκτική απόδοση από 2,0kW έως 5,2kW Δισωλήνια (2-σειρών) και τετρασωλήνια Περίβλημα από γαλβανισμένο χάλυβα πάχους 1,5mm με μόνωση πολυουρεθάνης Ανεμιστήρας τριών ταχυτήτων (1phase/230V/50Hz) Πάνελ τεσσάρων κατευθύνσεων λευκού χρώματος (RAL9010) Δυνατότητα για κλείσιμο μία ή δύο εξόδων για εύκολη εγκατάσταση σε γωνίες Δυνατότητα νωπού αέρα Αντλία συμπυκνωμάτων (μέγιστο μανομετρικό:700mm) 13

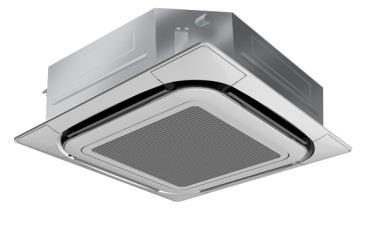

DAIKIN Fan Coil Units x Κασσέτα κυκλικής ροής (900x900) FWC-B Flexi without

8kW έως 8,7kW Δισωλήνια (2-σειρών) και τετρασωλήνια Περίβλημα από γαλβανισμένο

(1phase/230V/50Hz) 360 παροχή αέρα με νέο πάνελ μοντέρνου σχεδιασμού λευκού

εγκατάσταση σε γωνίες Δυνατότητα νωπού αέρα Αντλία συμπυκνωμάτων (μέγιστο

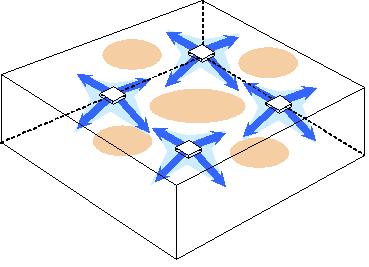

14 DAIKIN Fan Coil Units x Κασσέτα κυκλικής ροής (900x900) FWC-B Flexi without cabinet FWM-D 4 μεγέθη Ψυκτική απόδοση από 5.8kW έως 8,7kW Δισωλήνια (2-σειρών) και τετρασωλήνια Περίβλημα από γαλβανισμένο χάλυβα πάχους 1,5mm με μόνωση πολυουρεθάνης Ανεμιστήρας τριών ταχυτήτων (1phase/230V/50Hz) 360 παροχή αέρα με νέο πάνελ μοντέρνου σχεδιασμού λευκού χρώματος (RAL9010) Δυνατότητα για κλείσιμο μία ή δύο εξόδων για εύκολη εγκατάσταση σε γωνίες Δυνατότητα νωπού αέρα Αντλία συμπυκνωμάτων (μέγιστο μανομετρικό:850mm) 14 4-ways blow: air distribution with some dead spots 360 radial round flow: enables uniform air flow distribution

15 DAIKIN Fan Coil Units x Επίτοιχο Fan coil FWT-C Flexi without cabinet FWM-D Διαθεσιμότητα σε 5 μεγέθη Συνολική ψυκτική ισχύς από 2.4kW ως 5.3kW 2-σωλήνια έκδοση και μόνο 3 ταχυτήτων ανεμιστήρας (1phase/230V/50Hz) Ασύρματο και καλωδιακό ηλεκτρονικό χειριστήριο Accessories Περιγραφή Wireless remote controller Wired remote controller (Standard version) Wired remote controller (Advanced version) Μοντέλο WRC-HPC SRC-HPA MERCA 15

16 BLDC FCU DΑΙΚΙΝ BLDC FCU TOTAL COOLING CAPACITY (kw) Floor standing FWV~D FWZ~A Flexi with cabinet FWL~D FWR~A Flexi without cabinet FWM~D FWS~A Ducted (low ESP) FWE~C Ducted (medium ESP) FWB~B FWP~A Ducted (high ESP) FWD~A FWN~A Cassette (600x600) FWF~C FWF~B Cassette (900x900) FWG~A FWC~B NB FWC-B range has BLDC (BrushLess Direct Current) fan motor, but it is reported among AC ranges, because, unlike all the other BLDC ranges, it has step change of fan speeds. 16 Wall mounted FWT~C

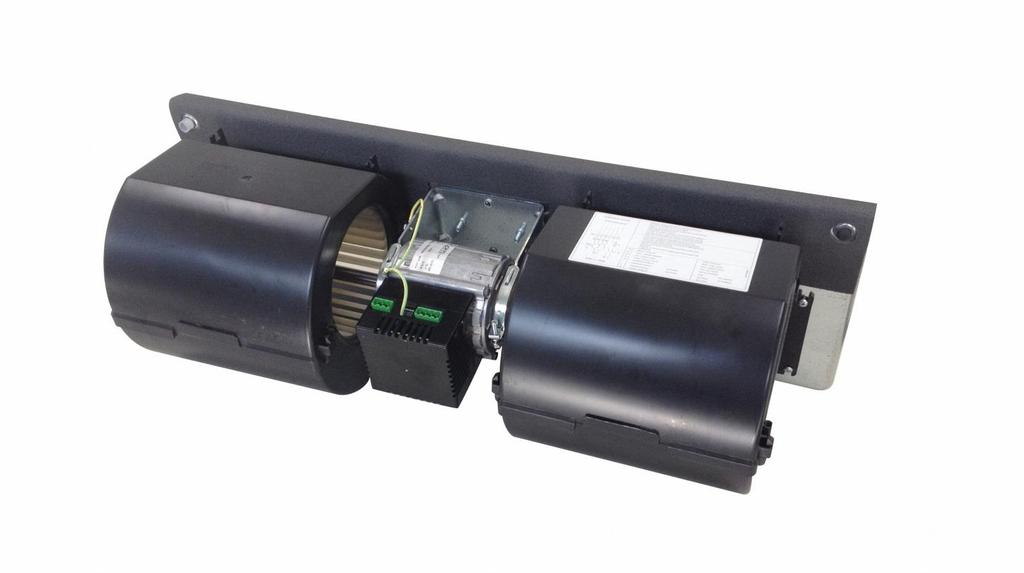

17 BLDC FCU Nέα BLDC (BrushLess Direct Current) FCU Βασικά χαρακτηριστικά Νέα διαθέσιμα μεγέθη Χαμηλή ηλεκτρική κατανάλωση Χαμηλότερος θόρυβος Υψηλότερο επίπεδο άνεσης Μεγαλύτερη ευελιξία 17

κατανάλωσης Ως και 70% -57% 35 06-74% Eurovent Energy Efficiency classes: A/B

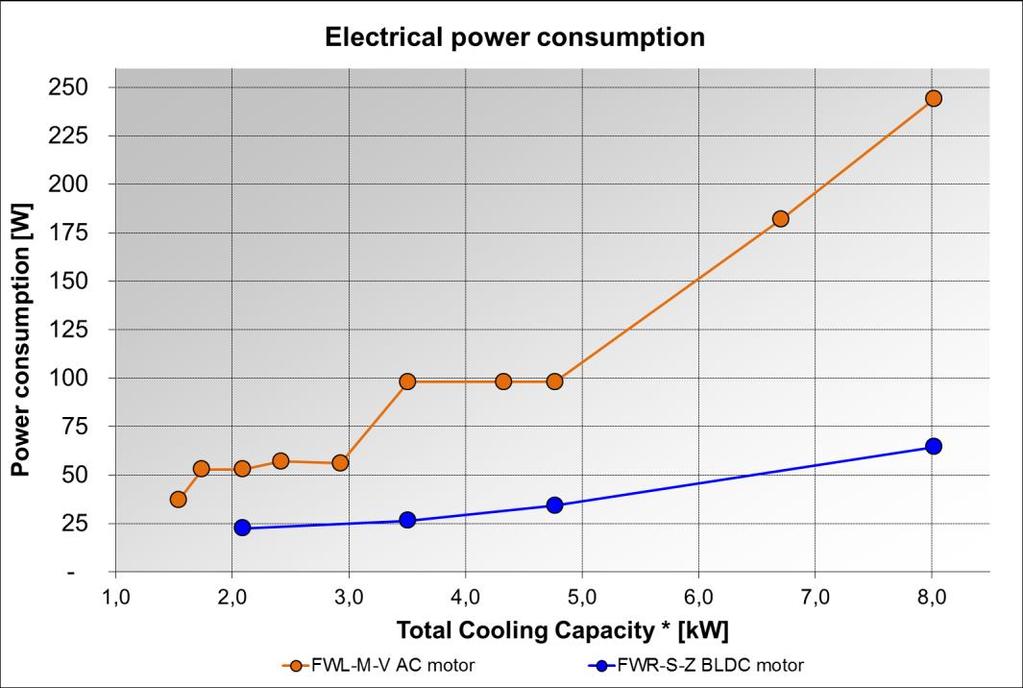

18 BLDC FCU Νέα BLDC (BrushLess Direct Current) FCU Χαμηλή ηλεκτρική κατανάλωση Σε σχέση με παραδοσιακά AC κινητήρες fan coils 10 Μείωση της Ηλεκτρικής κατανάλωσης Ως και 70% -57% % Eurovent Energy Efficiency classes: A/B 02-65% * performance referred to maximum speed, Eurovent conditions 18

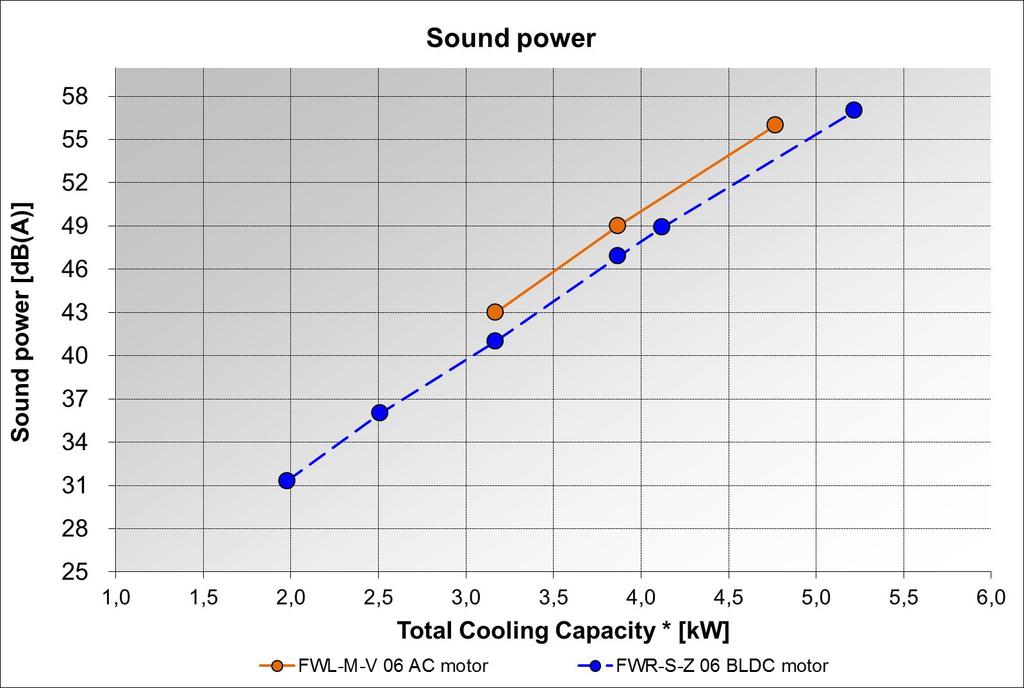

19 BLDC FCU Νέα BLDC (BrushLess Direct Current) FCU Χαμηλά επίπεδα θορύβου size 06-12dB(A) -9dB(A) -2dB(A) BLDC unit running points Σημαντική μείωση θορύβου στη χαμηλή ταχύτητα * performance referred to Eurovent conditions 19

20 20
