Επίδραση υπεργήρανσης στην κυκλική συμπεριφορά τάσης παραμόρφωσης κράματος Αλουμινίου 2024-T3

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Επίδραση υπεργήρανσης στην κυκλική συμπεριφορά τάσης παραμόρφωσης κράματος Αλουμινίου 2024-T3"

Transcript

1 Επίδραση υπεργήρανσης στην κυκλική συμπεριφορά τάσης παραμόρφωσης κράματος Αλουμινίου 2024-T3 Α. Tζαμτζής 1,*, Α.Θ. Κερμανίδης 2 1 Εργαστήριο Μηχανικής & Αντοχής Υλικών, Τμήμα Μηχανολόγων Μηχανικών, Πανεπιστήμιο Θεσσαλίας, Πεδίον Άρεως,38334, Βόλος, Ελλάδα 1 atzam@uth.gr. 2 akermanidis@mie.uth.gr. Περίληψη Η επίδραση υπεργήρανσης στη κυκλική συμπεριφορά τάσης-παραμόρφωσης κράματος αλουμινίου 2024-Τ3 μελετήθηκε πειραματικά. Υπεργήρανση του υλικού επιτεύχθηκε με χρήση κατάλληλης θερμικής κατεργασίας χρησιμοποιώντας ως βάση την αρχική θερμική κατεργασία Τ3. Η κυκλική συμπεριφορά παραμόρφωσης του υλικού (βρόγχοι υστέρησης) προσδιορίστηκε πριν και μετά από την θερμική κατεργασία. Από τα διαγράμματα που προέκυψαν κατασκευάστηκαν οι κυκλικές καμπύλες τάσης-παραμόρφωσης και αποτιμήθηκαν χαρακτηριστικές κυκλικές ιδιότητες του υλικού. Τα αποτελέσματα έδειξαν βελτίωση της κυκλικής συμπεριφοράς του υλικού λόγω υπεργήρανσης στην ολιγοκυκλική περιοχή και υποβάθμιση της στην πολυκυκλική περιοχή. Λέξεις-κλειδιά: κράμα αλουμινίου; θερμική κατεργασία; υπεργήρανση; κυκλική παραμόρφωση; 1. Εισαγωγή Τα δομικά μέρη κατασκευών περιλαμβάνουν στοιχεία με γεωμετρικές ασυνέχειες όπως οπές, εγκοπές κτλ. που είναι περιοχές συγκέντρωσης τάσεων κατά την καταπόνηση της κατασκευής. Κάτω από εναλλασσόμενα φορτία τέτοιες περιοχές υποβάλλονται τοπικά σε πλαστικά εύρη παραμορφώσεων με αποτέλεσμα την πρόωρη εκκίνηση ρωγμών κόπωσης. Κατεργασίες τεχνητής γήρανσης που χρησιμοποιούνται με κύριο σκοπό την αύξηση της αντοχής θερμικά κατεργάσιμων κραμάτων αλουμινίου [1], μπορούν να επηρεάσουν την κυκλική συμπεριφορά παραμόρφωσης του υλικού [2-5]. Στην εργασία [2] θερμική κατεργασία κράματος αλουμινίου 7030 σε κατάσταση πριν από τη μέγιστη σκληρότητα έδειξε βελτίωση της διάρκεια ζωής του κράματος του υλικού σε σχέση με το υλικό σε κατάσταση μέγιστης σκληρότητας (peak hardness). Αναφορές στην επίδραση υπεργήρανσης στην ολιγοκυκλική κόπωση του υλικού εστιάζουν κυρίως σε συνθήκες θερμικής κατεργασίας κοντά στη μέγιστη σκληρότητα του υλικού [3,5], όπου υπάρχει συνοχή των σωματιδίων ενίσχυσης με το κρυσταλλικό πλέγμα. Στην εργασία [5] παρατηρήθηκε ότι θερμική κατεργασία πριν την κατάσταση μέγιστης σκληρότητας (under-aged) οδηγεί σε διαφορετικό βαθμό κυκλικής εργοσκλήρυνσης σε σχέση με κατεργασία υπεργήρανσης (over-aged) σε ίδια επίπεδα σκληρότητας. Αντιθέτως, δεν υπάρχει επαρκής πληροφορία για την επίδραση υπεργήρανσης σε υψηλές θερμοκρασίες στην κυκλική συμπεριφορά παραμόρφωσης του υλικού που τα σωματίδια ενίσχυσης είναι μη-διαπερατά και δεν εμφανίζουν συνοχή με τη μήτρα. Στην εργασία αυτή, παρουσιάζονται πειραματικά αποτελέσματα κυκλικής συμπεριφοράς κράματος αλουμινίου 2024-Τ3 που έχει εκτεθεί σε υψηλή θερμοκρασία υπεργήρανσης. Τα αποτελέσματα έδειξαν βελτίωση της ολιγοκυκλικής συμπεριφοράς του υλικού σε σχέση με το υλικό Τ3 και υποβάθμιση της συμπεριφοράς σε ελαστικές κυκλικές παραμορφώσεις. 2. Υλικό Για την πειραματική διερεύνηση χρησιμοποιήθηκε αεροναυπηγικό κράμα Αλουμινίου 2024, σε μορφή λεπτού ελάσματος πάχους 3.2mm, με θερμική κατεργασία Τ3, η οποία περιλαμβάνει διαλυτοποίηση στους 495 o C, εν ψυχρώ κατεργασία και φυσική γήρανση. Η ονομαστική χημική σύσταση του κράματος, σε (%) κ.β., είναι Al-4.3Cu1.5Mg-0.6Mn.

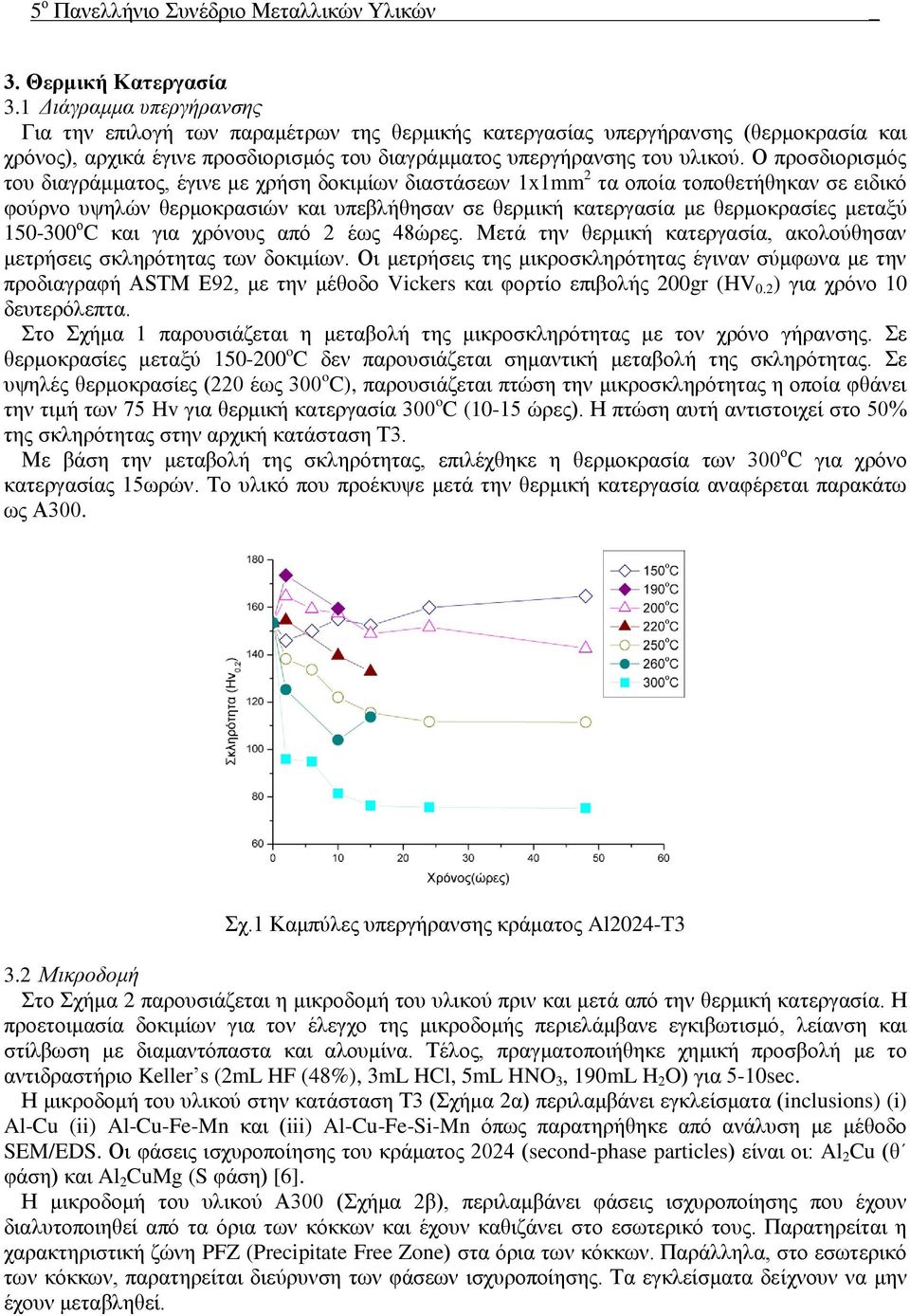

2 3. Θερμική Κατεργασία 3.1 Διάγραμμα υπεργήρανσης Για την επιλογή των παραμέτρων της θερμικής κατεργασίας υπεργήρανσης (θερμοκρασία και χρόνος), αρχικά έγινε προσδιορισμός του διαγράμματος υπεργήρανσης του υλικού. Ο προσδιορισμός του διαγράμματος, έγινε με χρήση δοκιμίων διαστάσεων 1x1mm 2 τα οποία τοποθετήθηκαν σε ειδικό φούρνο υψηλών θερμοκρασιών και υπεβλήθησαν σε θερμική κατεργασία με θερμοκρασίες μεταξύ ο C και για χρόνους από 2 έως 48ώρες. Μετά την θερμική κατεργασία, ακολούθησαν μετρήσεις σκληρότητας των δοκιμίων. Οι μετρήσεις της μικροσκληρότητας έγιναν σύμφωνα με την προδιαγραφή ASTM E92, με την μέθοδο Vickers και φορτίο επιβολής 200gr (HV 0.2 ) για χρόνο 10 δευτερόλεπτα. Στο Σχήμα 1 παρουσιάζεται η μεταβολή της μικροσκληρότητας με τον χρόνο γήρανσης. Σε θερμοκρασίες μεταξύ o C δεν παρουσιάζεται σημαντική μεταβολή της σκληρότητας. Σε υψηλές θερμοκρασίες (220 έως 300 o C), παρουσιάζεται πτώση την μικροσκληρότητας η οποία φθάνει την τιμή των 75 Hv για θερμική κατεργασία 300 o C (10-15 ώρες). Η πτώση αυτή αντιστοιχεί στο 50% της σκληρότητας στην αρχική κατάσταση Τ3. Με βάση την μεταβολή της σκληρότητας, επιλέχθηκε η θερμοκρασία των 300 ο C για χρόνο κατεργασίας 15ωρών. Το υλικό που προέκυψε μετά την θερμική κατεργασία αναφέρεται παρακάτω ως Α300. Σχ.1 Καμπύλες υπεργήρανσης κράματος Al2024-T3 3.2 Μικροδομή Στο Σχήμα 2 παρουσιάζεται η μικροδομή του υλικού πριν και μετά από την θερμική κατεργασία. Η προετοιμασία δοκιμίων για τον έλεγχο της μικροδομής περιελάμβανε εγκιβωτισμό, λείανση και στίλβωση με διαμαντόπαστα και αλουμίνα. Τέλος, πραγματοποιήθηκε χημική προσβολή με το αντιδραστήριο Keller s (2mL HF (48%), 3mL HCl, 5mL HNO 3, 190mL H 2 O) για 5-10sec. Η μικροδομή του υλικού στην κατάσταση Τ3 (Σχήμα 2α) περιλαμβάνει εγκλείσματα (inclusions) (i) Al-Cu (ii) Al-Cu-Fe-Mn και (iii) Al-Cu-Fe-Si-Mn όπως παρατηρήθηκε από ανάλυση με μέθοδο SEM/EDS. Οι φάσεις ισχυροποίησης του κράματος 2024 (second-phase particles) είναι οι: Al 2 Cu (θ φάση) και Al 2 CuMg (S φάση) [6]. Η μικροδομή του υλικού Α300 (Σχήμα 2β), περιλαμβάνει φάσεις ισχυροποίησης που έχουν διαλυτοποιηθεί από τα όρια των κόκκων και έχουν καθιζάνει στο εσωτερικό τους. Παρατηρείται η χαρακτηριστική ζώνη PFZ (Precipitate Free Zone) στα όρια των κόκκων. Παράλληλα, στο εσωτερικό των κόκκων, παρατηρείται διεύρυνση των φάσεων ισχυροποίησης. Τα εγκλείσματα δείχνουν να μην έχουν μεταβληθεί.

3 Precipitate Free Zone (α) (β) Σχ.2 Μικροδομή υλικού α) σε κατάσταση Τ3 β) μετά από υπεργήρανση στους 300 o C για 15 ώρες 4. Μηχανικές δοκιμές 4.1 Δοκιμές εφελκυσμού Για τον προσδιορισμό των μηχανικών ιδιοτήτων του υλικού πριν και μετά από θερμική κατεργασία πραγματοποιήθηκαν δοκιμές εφελκυσμού σύμφωνα με την προδιαγραφή ASTM E 8M-01. Οι δοκιμές έγιναν με σταθερό ρυθμό μετατόπισης 0,5mm/min. Τα αποτελέσματα που παρουσιάζονται στον Πίνακα 1 (τιμές μηχανικών ιδιοτήτων) και στο Σχήμα 3 (ονομαστικές καμπύλες τάσης παραμόρφωσης σ-ε) δείχνουν σημαντική πτώση του ορίου διαρροής του υλικού μετά την θερμική κατεργασία. Η νέα τιμή του ορίου διαρροής φτάνει το 60% της τιμής στην αρχική κατάσταση Τ3. Η τιμή της παραμόρφωσης θραύσης μετά την υπεργήρανση ανέρχεται επίσης στο 60% της αρχικής τιμής. Επιπλέον, όπως φαίνεται στον Πίνακα 1, μετά την θερμική κατεργασία παρατηρείται σημαντική αύξηση του συντελεστή εργοσκλήρυνσης που σχετίζεται με την δημιουργία βρόγχων γραμμοαταξιών για την υπέρβαση των μη διαπερατών σωματιδίων ενίσχυσης, δηλαδή με αλλαγή της συμπεριφοράς εργοσκλήρυνσης του υλικού [7]. Όριο διαρροής R 0.2 (MPa) Πίνακας 1. Αποτελέσματα δοκιμών εφελκυσμού Παραμόρφωση θραύσης Α 25 (%) Όριο Θραύσης R m (MPa) Συντελεστής εργοσκλήρυνσης n Συντελεστής αντοχής H (MPa) T , A , Σχ.3 Καμπύλες τάσης - παραμόρφωσης δοκιμών εφελκυσμού

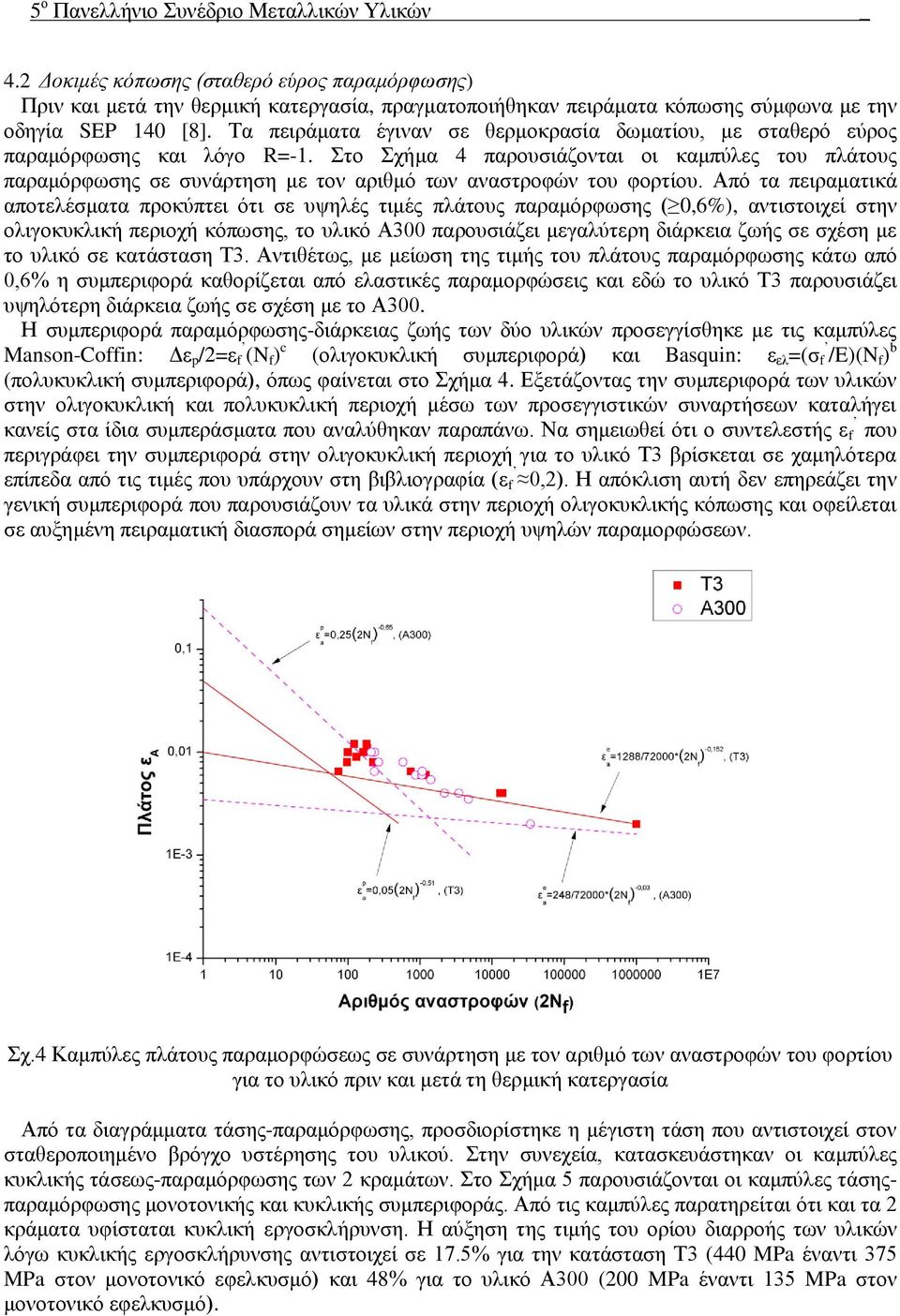

4 4.2 Δοκιμές κόπωσης (σταθερό εύρος παραμόρφωσης) Πριν και μετά την θερμική κατεργασία, πραγματοποιήθηκαν πειράματα κόπωσης σύμφωνα με την οδηγία SEP 140 [8]. Τα πειράματα έγιναν σε θερμοκρασία δωματίου, με σταθερό εύρος παραμόρφωσης και λόγο R=-1. Στο Σχήμα 4 παρουσιάζονται οι καμπύλες του πλάτους παραμόρφωσης σε συνάρτηση με τον αριθμό των αναστροφών του φορτίου. Από τα πειραματικά αποτελέσματα προκύπτει ότι σε υψηλές τιμές πλάτους παραμόρφωσης ( 0,6%), αντιστοιχεί στην ολιγοκυκλική περιοχή κόπωσης, το υλικό Α300 παρουσιάζει μεγαλύτερη διάρκεια ζωής σε σχέση με το υλικό σε κατάσταση Τ3. Αντιθέτως, με μείωση της τιμής του πλάτους παραμόρφωσης κάτω από 0,6% η συμπεριφορά καθορίζεται από ελαστικές παραμορφώσεις και εδώ το υλικό Τ3 παρουσιάζει υψηλότερη διάρκεια ζωής σε σχέση με το Α300. Η συμπεριφορά παραμόρφωσης-διάρκειας ζωής των δύο υλικών προσεγγίσθηκε με τις καμπύλες Manson-Coffin: Δε p /2=ε f (N f ) c (ολιγοκυκλική συμπεριφορά) και Basquin: ε ελ =(σ f /E)(N f ) b (πολυκυκλική συμπεριφορά), όπως φαίνεται στο Σχήμα 4. Εξετάζοντας την συμπεριφορά των υλικών στην ολιγοκυκλική και πολυκυκλική περιοχή μέσω των προσεγγιστικών συναρτήσεων καταλήγει κανείς στα ίδια συμπεράσματα που αναλύθηκαν παραπάνω. Να σημειωθεί ότι ο συντελεστής ε f που περιγράφει την συμπεριφορά στην ολιγοκυκλική περιοχή για το υλικό Τ3 βρίσκεται σε χαμηλότερα επίπεδα από τις τιμές που υπάρχουν στη βιβλιογραφία (ε f 0,2). Η απόκλιση αυτή δεν επηρεάζει την γενική συμπεριφορά που παρουσιάζουν τα υλικά στην περιοχή ολιγοκυκλικής κόπωσης και οφείλεται σε αυξημένη πειραματική διασπορά σημείων στην περιοχή υψηλών παραμορφώσεων. Σχ.4 Καμπύλες πλάτους παραμορφώσεως σε συνάρτηση με τον αριθμό των αναστροφών του φορτίου για το υλικό πριν και μετά τη θερμική κατεργασία Από τα διαγράμματα τάσης-παραμόρφωσης, προσδιορίστηκε η μέγιστη τάση που αντιστοιχεί στον σταθεροποιημένο βρόγχο υστέρησης του υλικού. Στην συνεχεία, κατασκευάστηκαν οι καμπύλες κυκλικής τάσεως-παραμόρφωσης των 2 κραμάτων. Στο Σχήμα 5 παρουσιάζονται οι καμπύλες τάσηςπαραμόρφωσης μονοτονικής και κυκλικής συμπεριφοράς. Από τις καμπύλες παρατηρείται ότι και τα 2 κράματα υφίσταται κυκλική εργοσκλήρυνση. Η αύξηση της τιμής του ορίου διαρροής των υλικών λόγω κυκλικής εργοσκλήρυνσης αντιστοιχεί σε 17.5% για την κατάσταση Τ3 (440 MPa έναντι 375 MPa στον μονοτονικό εφελκυσμό) και 48% για το υλικό Α300 (200 MPa έναντι 135 MPa στον μονοτονικό εφελκυσμό).

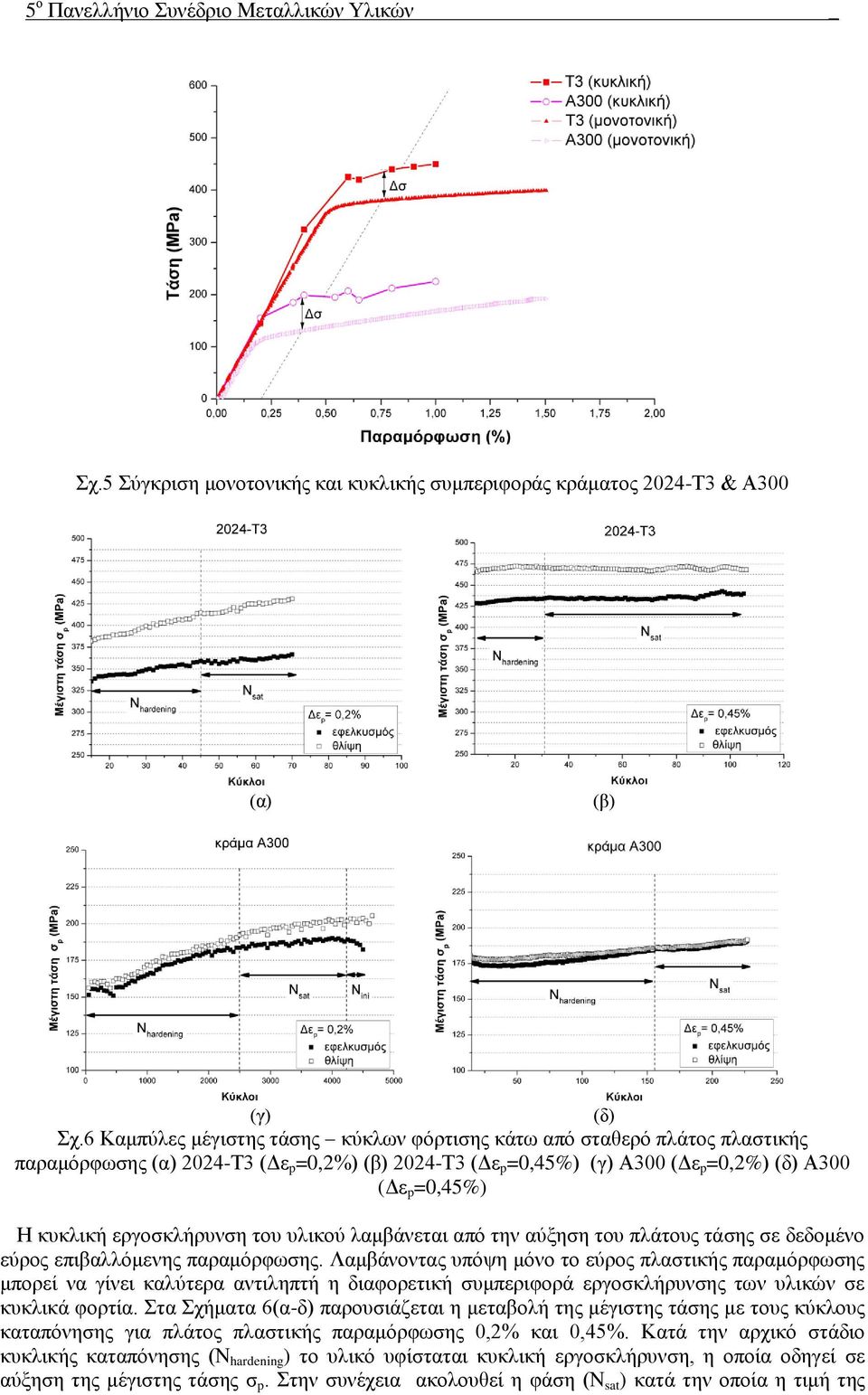

5 Σχ.5 Σύγκριση μονοτονικής και κυκλικής συμπεριφοράς κράματος 2024-Τ3 & Α300 (α) (β) (γ) (δ) Σχ.6 Καμπύλες μέγιστης τάσης κύκλων φόρτισης κάτω από σταθερό πλάτος πλαστικής παραμόρφωσης (α) 2024-Τ3 (Δε p =0,2%) (β) 2024-Τ3 (Δε p =0,45%) (γ) Α300 (Δε p =0,2%) (δ) Α300 (Δε p =0,45%) Η κυκλική εργοσκλήρυνση του υλικού λαμβάνεται από την αύξηση του πλάτους τάσης σε δεδομένο εύρος επιβαλλόμενης παραμόρφωσης. Λαμβάνοντας υπόψη μόνο το εύρος πλαστικής παραμόρφωσης μπορεί να γίνει καλύτερα αντιληπτή η διαφορετική συμπεριφορά εργοσκλήρυνσης των υλικών σε κυκλικά φορτία. Στα Σχήματα 6(α-δ) παρουσιάζεται η μεταβολή της μέγιστης τάσης με τους κύκλους καταπόνησης για πλάτος πλαστικής παραμόρφωσης 0,2% και 0,45%. Κατά την αρχικό στάδιο κυκλικής καταπόνησης (Ν hardening ) το υλικό υφίσταται κυκλική εργοσκλήρυνση, η οποία οδηγεί σε αύξηση της μέγιστης τάσης σ p. Στην συνέχεια ακολουθεί η φάση (Ν sat ) κατά την οποία η τιμή της

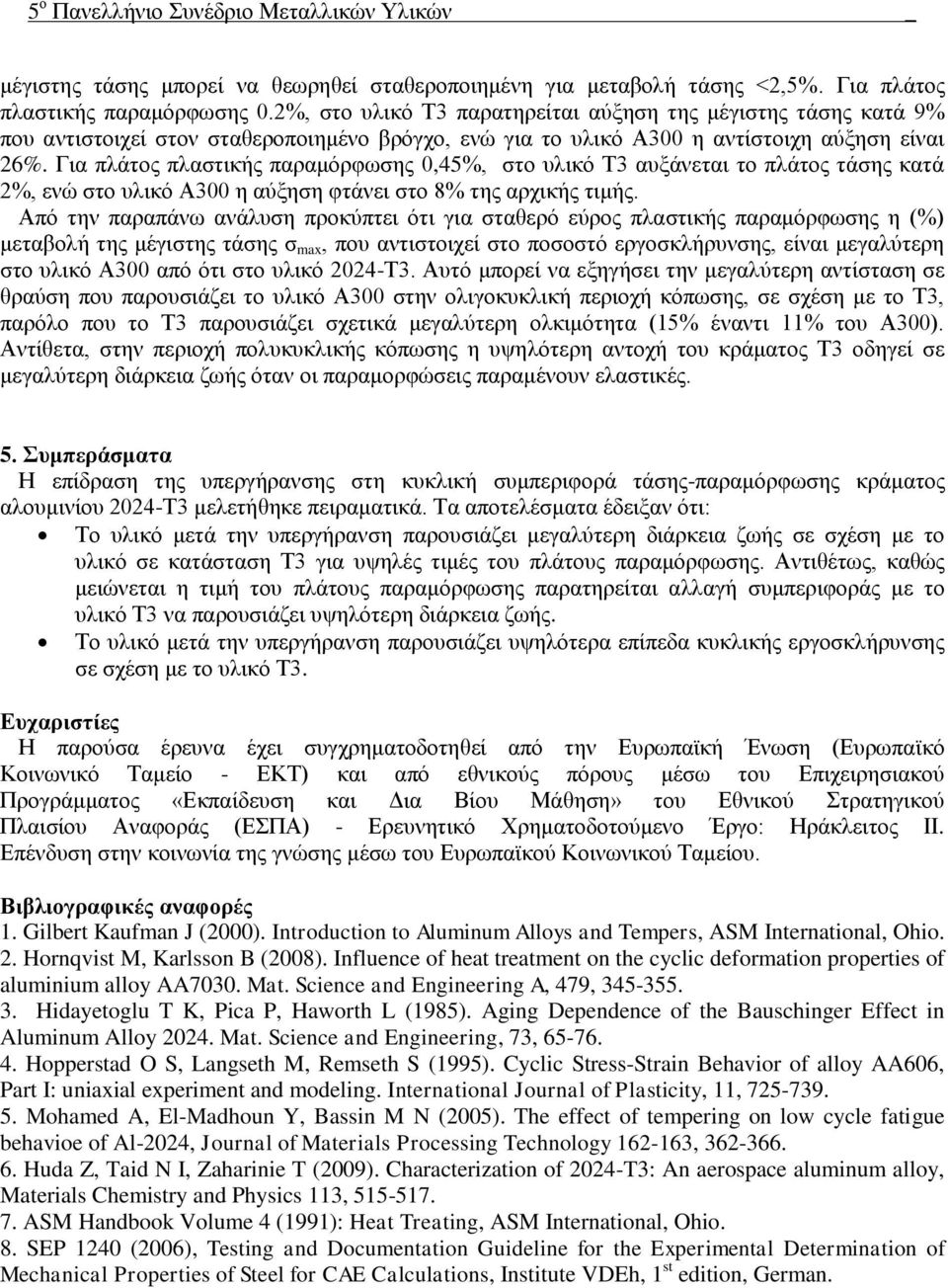

6 μέγιστης τάσης μπορεί να θεωρηθεί σταθεροποιημένη για μεταβολή τάσης <2,5%. Για πλάτος πλαστικής παραμόρφωσης 0.2%, στο υλικό Τ3 παρατηρείται αύξηση της μέγιστης τάσης κατά 9% που αντιστοιχεί στον σταθεροποιημένο βρόγχο, ενώ για το υλικό Α300 η αντίστοιχη αύξηση είναι 26%. Για πλάτος πλαστικής παραμόρφωσης 0,45%, στο υλικό Τ3 αυξάνεται το πλάτος τάσης κατά 2%, ενώ στο υλικό Α300 η αύξηση φτάνει στο 8% της αρχικής τιμής. Από την παραπάνω ανάλυση προκύπτει ότι για σταθερό εύρος πλαστικής παραμόρφωσης η (%) μεταβολή της μέγιστης τάσης σ max, που αντιστοιχεί στο ποσοστό εργοσκλήρυνσης, είναι μεγαλύτερη στο υλικό Α300 από ότι στο υλικό 2024-Τ3. Αυτό μπορεί να εξηγήσει την μεγαλύτερη αντίσταση σε θραύση που παρουσιάζει το υλικό Α300 στην ολιγοκυκλική περιοχή κόπωσης, σε σχέση με το Τ3, παρόλο που το Τ3 παρουσιάζει σχετικά μεγαλύτερη ολκιμότητα (15% έναντι 11% του Α300). Αντίθετα, στην περιοχή πολυκυκλικής κόπωσης η υψηλότερη αντοχή του κράματος Τ3 οδηγεί σε μεγαλύτερη διάρκεια ζωής όταν οι παραμορφώσεις παραμένουν ελαστικές. 5. Συμπεράσματα Η επίδραση της υπεργήρανσης στη κυκλική συμπεριφορά τάσης-παραμόρφωσης κράματος αλουμινίου 2024-Τ3 μελετήθηκε πειραματικά. Τα αποτελέσματα έδειξαν ότι: Το υλικό μετά την υπεργήρανση παρουσιάζει μεγαλύτερη διάρκεια ζωής σε σχέση με το υλικό σε κατάσταση Τ3 για υψηλές τιμές του πλάτους παραμόρφωσης. Αντιθέτως, καθώς μειώνεται η τιμή του πλάτους παραμόρφωσης παρατηρείται αλλαγή συμπεριφοράς με το υλικό Τ3 να παρουσιάζει υψηλότερη διάρκεια ζωής. Το υλικό μετά την υπεργήρανση παρουσιάζει υψηλότερα επίπεδα κυκλικής εργοσκλήρυνσης σε σχέση με το υλικό Τ3. Ευχαριστίες H παρούσα έρευνα έχει συγχρηματοδοτηθεί από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο - ΕΚΤ) και από εθνικούς πόρους μέσω του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» του Εθνικού Στρατηγικού Πλαισίου Αναφοράς (ΕΣΠΑ) - Ερευνητικό Χρηματοδοτούμενο Έργο: Ηράκλειτος ΙΙ. Επένδυση στην κοινωνία της γνώσης μέσω του Ευρωπαϊκού Κοινωνικού Ταμείου. Βιβλιογραφικές αναφορές 1. Gilbert Kaufman J (2000). Introduction to Aluminum Alloys and Tempers, ASM International, Ohio. 2. Hornqvist M, Karlsson B (2008). Influence of heat treatment on the cyclic deformation properties of aluminium alloy AA7030. Mat. Science and Engineering A, 479, Hidayetoglu T K, Pica P, Haworth L (1985). Aging Dependence of the Bauschinger Effect in Aluminum Alloy Mat. Science and Engineering, 73, Hopperstad O S, Langseth M, Remseth S (1995). Cyclic Stress-Strain Behavior of alloy AA606, Part I: uniaxial experiment and modeling. International Journal of Plasticity, 11, Mohamed A, El-Madhoun Y, Bassin M N (2005). The effect of tempering on low cycle fatigue behavioe of Al-2024, Journal of Materials Processing Technology , Huda Z, Taid N I, Zaharinie T (2009). Characterization of 2024-T3: An aerospace aluminum alloy, Materials Chemistry and Physics 113, ASM Handbook Volume 4 (1991): Heat Treating, ASM International, Ohio. 8. SEP 1240 (2006), Testing and Documentation Guideline for the Experimental Determination of Mechanical Properties of Steel for CAE Calculations, Institute VDEh, 1 st edition, German.

(a) Λεία δοκίµια, (b) δοκίµια µε εγκοπή, (c) δοκίµια µε ρωγµή

(a) Λεία δοκίµια, (b) δοκίµια µε εγκοπή, (c) δοκίµια µε ρωγµή ΜηχανικέςΜετρήσεις Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials: Engineering Methods for Deformation, Fracture, and Fatigue, Third Edition, 2007 Pearson Education (a) οκιµήεφελκυσµού,

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης. ΕργαστηριακήΆσκηση 5 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης. ΕργαστηριακήΆσκηση 5 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κόπωσης ΕργαστηριακήΆσκηση 5 η Σκοπός Σκοπός του πειράµατος είναι να κατανοηθούν οι αρχές του πειράµατος κόπωσης ο προσδιορισµός της καµπύλης Wöhler ενός υλικού µέσω της οποίας καθορίζονται

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 9: Θραύση και κόπωση συγκολλήσεων Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Μηχανικές ιδιότητες των στερεών (μεταλλικά στερεά) Τάση και παραμόρφωση Τάση (stress): αίτιο (δύναμη/ροπή) που προκαλεί παραμόρφωση

Διαβάστε περισσότερα

Εκτίμηση της στροφικής ικανότητας χαλύβδινων δοκών στις υψηλές θερμοκρασίες θεωρώντας την επιρροή των αρχικών γεωμετρικών ατελειών

Εκτίμηση της στροφικής ικανότητας χαλύβδινων δοκών στις υψηλές θερμοκρασίες θεωρώντας την επιρροή των αρχικών γεωμετρικών ατελειών Βόλος 29-3/9 & 1/1 211 Εκτίμηση της στροφικής ικανότητας χαλύβδινων δοκών στις υψηλές θερμοκρασίες θεωρώντας την επιρροή των αρχικών γεωμετρικών ατελειών Δάφνη Παντούσα και Ευριπίδης Μυστακίδης Εργαστήριο

Διαβάστε περισσότερα

Δομικά Υλικά. Μάθημα ΙΙ. Μηχανικές Ιδιότητες των Δομικών Υλικών (Αντοχές, Παραμορφώσεις)

Δομικά Υλικά. Μάθημα ΙΙ. Μηχανικές Ιδιότητες των Δομικών Υλικών (Αντοχές, Παραμορφώσεις) Δομικά Υλικά Μάθημα ΙΙ Μηχανικές Ιδιότητες των Δομικών Υλικών (Αντοχές, Παραμορφώσεις) Μηχανικές Ιδιότητες Υλικών Τάση - Παραμόρφωση Ελαστική Συμπεριφορά Πλαστική Συμπεριφορά Αντοχή και Ολκιμότητα Σκληρότητα

Διαβάστε περισσότερα

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ

1 Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ Η ΕΡΓΑΣΤΗΡΙΑΚΗ ΜΕΛΕΤΗ ΧΑΛΥΒΕΣ ΕΡΓΑΣΤΗΡΙΑΚΟ ΤΡΙΩΡΟ ΟΝΟΜΑΤΕΠΩΝΥΜΟ Α.Μ. ΗΜΕΡΟΜΗΝΙΑ ΑΣΚΗΣΗ Α. ΟΠΤΙΚΗ ΜΙΚΡΟΣΚΟΠΙΑ. Στο μεταλλογραφικό μικροσκόπιο Leitz μελετήθηκαν κατάλληλα προετοιμασμένα δοκίμια χάλυβα. 2.

Διαβάστε περισσότερα

Φυσικές & Μηχανικές Ιδιότητες

Φυσικές & Μηχανικές Ιδιότητες Μάθημα 5 ο Ποιες είναι οι Ιδιότητες των Υλικών ; Φυσικές & Μηχανικές Ιδιότητες Κατεργαστικότητα & Αναφλεξιμότητα Εφελκυσμός Θλίψη Έλεγχοι των Υλικών Φορτίσεις -1 ιάτμηση Στρέψη Έλεγχοι των Υλικών Φορτίσεις

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 06 Μετρήσεις Σκληρότητας Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ - 2017 Β3. Κόπωση Υλικών Κώστας Γαλιώτης, καθηγητης Τμήματος Χημικών Μηχανικών galiotis@chemeng.upatras.gr Β3. Κόπωση/Μηχανική Υλικών 1 Εισαγωγή (1/2) Η κόπωση είναι μία μορφή αστοχίας

Διαβάστε περισσότερα

ΜΕΘΟ ΟΙ ΣΚΛΗΡΥΝΣΗΣ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ

ΜΕΘΟ ΟΙ ΣΚΛΗΡΥΝΣΗΣ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΜΕΘΟ ΟΙ ΣΚΛΗΡΥΝΣΗΣ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΓΕΝΙΚΑ ΟΡΙΣΜΟΣ Σκλήρυνση µεταλλικού υλικού είναι η ισχυροποίησή του έναντι πλαστικής παραµόρφωσης και χαρακτηρίζεται από αύξηση της σκληρότητας, του ορίου διαρροής

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Ερπυσμού. ΕργαστηριακήΆσκηση 4 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Ερπυσμού. ΕργαστηριακήΆσκηση 4 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Ερπυσμού ΕργαστηριακήΆσκηση 4 η Σκοπός Σκοπός του πειράµατος είναι ο πειραµατικός προσδιορισµός της καµπύλης ερπυσµού, υπό σταθερό εξωτερικό φορτίο και ελεγχοµένη θερµοκρασία εκτέλεσης

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών Ενότητα 3: Εργαστήριο Δρ Κάρμεν Μεντρέα Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. Άδειες

Διαβάστε περισσότερα

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕΤΑΛΛΩΝ ΜΕ ΔΙΑΜΟΡΦΩΣΗ. Πλαστική παραμόρφωση με διατήρηση όγκου

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕΤΑΛΛΩΝ ΜΕ ΔΙΑΜΟΡΦΩΣΗ. Πλαστική παραμόρφωση με διατήρηση όγκου ΜΟΡΦΟΠΟΙΗΣΗ ΜΕΤΑΛΛΩΝ ΜΕ ΔΙΑΜΟΡΦΩΣΗ Πλαστική παραμόρφωση με διατήρηση όγκου Περιοχή ευσταθούς πλαστικής παραμόρφωσης Η πλαστική παραμορφωση πέρα από το σημείο διαρροής απαιτεί την αύξηση της επιβαλλόμενης

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κρούσης. ΕργαστηριακήΆσκηση 6 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κρούσης. ΕργαστηριακήΆσκηση 6 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Κρούσης ΕργαστηριακήΆσκηση 6 η Σκοπός Σκοπός του πειράµατος είναι να κατανοηθούν οι αρχές του πειράµατος κρούσης οπροσδιορισµόςτουσυντελεστήδυσθραυστότητας ενόςυλικού. Η δοκιµή, είναι

Διαβάστε περισσότερα

ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΤΩΝ ΜΕΤΆΛΛΩΝ

ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΤΩΝ ΜΕΤΆΛΛΩΝ ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΤΩΝ ΜΕΤΆΛΛΩΝ ΜΗΧΑΝΙΣΜΟΊ ΙΣΧΥΡΟΠΟΊΗΣΗΣ ΣΤΑ ΜΈΤΑΛΛΑ Κράματα με υψηλές αντοχές, μερική ολκιμότητα και δυσθραυστότητα ( μεταλλειολόγοι και μηχανικοί υλικών ) - η ολκιμότητα χάνεται

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 2: Σκληρομέτρηση Μεταλλικών Υλικών Ευάγγελος Φουντουκίδης Τμήμα Πολιτικών

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 4: Δοκιμή Εφελκυσμού Χάλυβα Οπλισμού Σκυροδέματος Ευάγγελος Φουντουκίδης

Διαβάστε περισσότερα

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων ΜΕΤΑΛΛΑ 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων 1. ΓΕΝΙΚΑ Τα μέταλλα παράγονται, κυρίως, από τις διάφορες ενώσεις τους, οι οποίες βρίσκονται στη φύση με τη μορφή μεταλλευμάτων. Τα

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Πλαστικότητα, Διαρροή, Ολκιμότητα ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Πλαστικότητα, Διαρροή, Ολκιμότητα Διαρροή (Yielding) Αντοχή σε διαρροή (yield strength) είναι η τάση πέρα από την οποία το υλικό επιδεικνύει πλαστική συμπεριφορά

Διαβάστε περισσότερα

20/3/2016. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου. Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος)

20/3/2016. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου. Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) Εργαστηριακή Άσκηση 1 Εισαγωγή στη Δοκιμή Εφελκυσμού Δοκίμιο στερεωμένο ακλόνητα

Διαβάστε περισσότερα

ΘΕΩΡΗΤΙΚΗ ΜΕΛΕΤΗ ΑΝΑΠΤΥΞΗΣ ΝΕΩΝ ΚΡΑΜΑΤΩΝ Al ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ ΤΗΣ ΣΕΙΡΑΣ 5ΧΧΧ ΜΕ ΠΡΟΣΘΗΚΕΣ Sc & Zr

ΘΕΩΡΗΤΙΚΗ ΜΕΛΕΤΗ ΑΝΑΠΤΥΞΗΣ ΝΕΩΝ ΚΡΑΜΑΤΩΝ Al ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ ΤΗΣ ΣΕΙΡΑΣ 5ΧΧΧ ΜΕ ΠΡΟΣΘΗΚΕΣ Sc & Zr ΘΕΩΡΗΤΙΚΗ ΜΕΛΕΤΗ ΑΝΑΠΤΥΞΗΣ ΝΕΩΝ ΚΡΑΜΑΤΩΝ Al ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ ΤΗΣ ΣΕΙΡΑΣ 5ΧΧΧ ΜΕ ΠΡΟΣΘΗΚΕΣ Sc & Zr Σ.Ν. ΣΑΜΑΡΑΣ, Α.Ι. ΚΑΤΣΑΜΑΣ και Γ.Ν. ΧΑΪΔΕΜΕΝΟΠΟΥΛΟΣ Εργαστήριο Υλικών, Τμήμα Μηχανολόγων Μηχανικών Βιομηχανίας,

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΙΙ

ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΙΙ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΝΑΥΠΗΓΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΙΙ ΔΟΚΙΜΗ ΕΦΕΛΚΥΣΜΟΥ ΔΙΔΑΣΚΩΝ: ΔΡ Σ. Π. ΦΙΛΟΠΟΥΛΟΣ ΠΕΡΙΕΧΟΜΕΝΑ Εισαγωγή Δοκιμή Εφελκυσμού Βασικές Αρχές Ορολογία Στόχοι εργαστηριακής

Διαβάστε περισσότερα

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ Πετούσης Μάρκος, Δρ. Μηχανολόγος Μηχανικός Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. ΤΕΙ Κρήτης Σύνθετα υλικά Σύνθετα υλικά

Διαβάστε περισσότερα

ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Γ.Ν. ΧΑΙΔΕΜΕΝΟΠΟΥΛΟΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ

ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Γ.Ν. ΧΑΙΔΕΜΕΝΟΠΟΥΛΟΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Γ.Ν. ΧΑΙΔΕΜΕΝΟΠΟΥΛΟΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Κατηγορίες κραμάτων αλουμινίου Ελατά κράματα Κράματα τα οποία παράγονται σε κολώνες ή πλάκες οι οποίες στη συνέχεια υφίστανται

Διαβάστε περισσότερα

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ Α. ΔΙΑΜΟΡΦΩΣΕΙΣ ΠΛΑΣΤΙΚΗ ΠΑΡΑΜΟΡΦΩΣΗ ΣΤΗΝ ΕΥΣΤΑΘΗ ΠΕΡΙΟΧΗ Α.1. Ποια οικογένεια υλικών αφορά η μορφοποίησή τους με διαμόρφωση; Χρησιμοποιώντας ένα τυπικό διάγραμμα εφελκυσμού, αναφέρετε

Διαβάστε περισσότερα

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού

Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού Μάθημα: Πειραματική Αντοχή Υλικών Πείραμα εφελκυσμού Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Περιεχόμενα Σχήμα 1 οκίμια εφελκυσμού

Διαβάστε περισσότερα

ΟΚΙΜΗ ΕΡΠΥΣΜΟΥ. Σχήµα 1: Καµπύλη επιβαλλόµενης τάσης συναρτήσει του χρόνου

ΟΚΙΜΗ ΕΡΠΥΣΜΟΥ. Σχήµα 1: Καµπύλη επιβαλλόµενης τάσης συναρτήσει του χρόνου ΟΚΙΜΗ ΕΡΠΥΣΜΟΥ Ερπυσµός ονοµάζεται το φαινόµενο της συνεχούς παραµόρφωσης ενός υλικού υπό την επίδραση σταθερής τάσης µε την πάροδο του χρόνου (Σχήµατα 1 και 2). Σχήµα 1: Καµπύλη επιβαλλόµενης τάσης συναρτήσει

Διαβάστε περισσότερα

ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ

ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ Οδηγός μαθήματος - Εαρινό εξάμηνο 2016 Διδάσκων: Γ.Ν. Χαϊδεμενόπουλος, Καθηγητής Πρόγραμμα e-mail Ώρες Γραφείου

Διαβάστε περισσότερα

Βασικές Αρχές Σχεδιασμού Υλικά

Βασικές Αρχές Σχεδιασμού Υλικά Βασικές Αρχές Σχεδιασμού Υλικά Δομική Μηχανική ΙΙΙ Χρ. Ζέρης Σχολή Πολιτικών Μηχανικών, ΕΜΠ Το Ευρωπαϊκό πλαίσιο Μελετών και Εκτέλεσης έργων ΕΝ 10080 Χάλυβας οπλισμού Νοέμ. 2013 Χ. Ζέρης 2 ΕΚΩΣ, ΕΝ1992:

Διαβάστε περισσότερα

16/4/2018. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου. Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος)

16/4/2018. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου. Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) Σημειώσεις Εργαστηριακής Άσκησης Εφελκυσμός χαλύβδινης ράβδου Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Πανεπιστημιακός Υπότροφος) Το υλικό «πονάει». Πως; Πόσο; P P Εξωτερικό εφελκυστικό φορτίο P N = P N

Διαβάστε περισσότερα

ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Β. ΔΟΜΙΚΟΣ ΧΑΛΥΒΑΣ

ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Β. ΔΟΜΙΚΟΣ ΧΑΛΥΒΑΣ ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Β. ΔΟΜΙΚΟΣ ΧΑΛΥΒΑΣ 1 Δομικός χάλυβας ή μορφοσίδηρος Δομικά Υλικά- Χάλυβας και άλλα μέταλλα- Μέρος 2 Καραντώνη 1 4 Δομικά Υλικά- Χάλυβας και άλλα μέταλλα- Μέρος 2 Καραντώνη

Διαβάστε περισσότερα

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού. ΕργαστηριακήΆσκηση2 η

ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού. ΕργαστηριακήΆσκηση2 η ΑΝΤΟΧΗ ΥΛΙΚΩΝ Πείραμα Εφελκυσμού ΕργαστηριακήΆσκηση2 η Κατηγορίες υλικών Μέταλλα Σιδηρούχαµέταλλα (ατσάλι, ανθρακούχοι, κραµατούχοι και ανοξείγωτοιχάλυβες, κ.α. Πολυµερικά υλικά Πλαστικά Ελαστοµερή Μη

Διαβάστε περισσότερα

ΜΗ- ΓΡΑΜΜΙΚΗ ΑΝΑΛΥΣΗ ΜΕΤΑΛΛΙΚΩΝ ΠΛΑΙΣΙΩΝ ΓΙΑ ΤΟ ΣΥΝΔΥΑΣΜΕΝΟ ΣΕΝΑΡΙΟ ΤΗΣ ΠΥΡΚΑΓΙΑΣ ΜΕΤΑ ΑΠΟ ΣΕΙΣΜΙΚΑ ΓΕΓΟΝΟΤΑ

ΜΗ- ΓΡΑΜΜΙΚΗ ΑΝΑΛΥΣΗ ΜΕΤΑΛΛΙΚΩΝ ΠΛΑΙΣΙΩΝ ΓΙΑ ΤΟ ΣΥΝΔΥΑΣΜΕΝΟ ΣΕΝΑΡΙΟ ΤΗΣ ΠΥΡΚΑΓΙΑΣ ΜΕΤΑ ΑΠΟ ΣΕΙΣΜΙΚΑ ΓΕΓΟΝΟΤΑ Βόλος 29-3/9 & 1/1 211 ΜΗ- ΓΡΑΜΜΙΚΗ ΑΝΑΛΥΣΗ ΜΕΤΑΛΛΙΚΩΝ ΠΛΑΙΣΙΩΝ ΓΙΑ ΤΟ ΣΥΝΔΥΑΣΜΕΝΟ ΣΕΝΑΡΙΟ ΤΗΣ ΠΥΡΚΑΓΙΑΣ ΜΕΤΑ ΑΠΟ ΣΕΙΣΜΙΚΑ ΓΕΓΟΝΟΤΑ Δάφνη Παντούσα, Msc, Υπ. Διδάκτωρ Ευριπίδης Μυστακίδης, Αναπληρωτής Καθηγητής

Διαβάστε περισσότερα

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.).

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.). ΔΙΕΛΑΣΗ Κατά τη διέλαση (extrusion) το τεμάχιο συμπιέζεται μέσω ενός εμβόλου μέσα σε μεταλλικό θάλαμο, στο άλλο άκρο του οποίου ευρίσκεται κατάλληλα διαμορφωμένη μήτρα, και αναγκάζεται να εξέλθει από το

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Πειραματική Αντοχή Υλικών. Ενότητα: Μονοαξονικός Εφελκυσμός

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Πειραματική Αντοχή Υλικών. Ενότητα: Μονοαξονικός Εφελκυσμός ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Πειραματική Αντοχή Υλικών Ενότητα: Μονοαξονικός Εφελκυσμός Κωνσταντίνος Ι.Γιαννακόπουλος Τμήμα Μηχανολογίας Άδειες Χρήσης Το παρόν

Διαβάστε περισσότερα

Φυσική ΜΕΤΑΛΛΟΥΡΓΙΑ. Ενότητα 3: Στερεά διαλύματα και ενδομεταλλικές ενώσεις. Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Φυσική ΜΕΤΑΛΛΟΥΡΓΙΑ. Ενότητα 3: Στερεά διαλύματα και ενδομεταλλικές ενώσεις. Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Φυσική ΜΕΤΑΛΛΟΥΡΓΙΑ Ενότητα 3: Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για εκπαιδευτικό

Διαβάστε περισσότερα

Μάθημα: Πειραματική αντοχή των υλικών Συμπεριφορά των υλικών σε δυναμικές φορτίσεις-κόπωση

Μάθημα: Πειραματική αντοχή των υλικών Συμπεριφορά των υλικών σε δυναμικές φορτίσεις-κόπωση Μάθημα: Πειραματική αντοχή των υλικών Συμπεριφορά των υλικών σε δυναμικές φορτίσεις-κόπωση Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Εργαστηριακό Μέρος Ενότητα 4: Δοκιμή Εφελκυσμού Χάλυβα Οπλισμού Σκυροδέματος Ευάγγελος

Διαβάστε περισσότερα

ΕΦΕΛΚΥΣΜΟΣ ΚΡΑΜΑΤΩΝ ΜΕ ΜΝΗΜΗΣ ΣΧΗΜΑΤΟΣ

ΕΦΕΛΚΥΣΜΟΣ ΚΡΑΜΑΤΩΝ ΜΕ ΜΝΗΜΗΣ ΣΧΗΜΑΤΟΣ ΕΦΕΛΚΥΣΜΟΣ ΚΡΑΜΑΤΩΝ ΜΕ ΜΝΗΜΗΣ ΣΧΗΜΑΤΟΣ Το φαινόµενο της µνήµης σχήµατος συνδέεται µε τη δυνατότητα συγκεκριµένων υλικών να «θυµούνται» το αρχικό τους σχήµα ακόµα και µετά από εκτεταµένες παραµορφώσεις

Διαβάστε περισσότερα

ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ

ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ ΜΜ404 - ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ Οδηγός μαθήματος - Εαρινό εξάμηνο 2017 Διδάσκων: Γ.Ν. Χαϊδεμενόπουλος, Καθηγητής Πρόγραμμα e-mail Ώρες Γραφείου

Διαβάστε περισσότερα

ΕΠΕΣ. Πανελλήνιο Συνέδριο Σκυροδέματος «Κατασκευές από Σκυρόδεμα»

ΕΠΕΣ. Πανελλήνιο Συνέδριο Σκυροδέματος «Κατασκευές από Σκυρόδεμα» ΣΧΕΣΗ ΑΝΤΟΧΗΣ ΣΚΥΡΟΔΕΜΑΤΟΣ ΣΕ ΘΛΙΨΗ ΚΑΙ ΚΑΜΨΗ (για θραυστά ασβεστολιθικά αδρανή Αττικής) Βασ. Κυριακόπουλος Πολιτικός Μηχανικός ΕΜΠ, MSc, vkyriako@gmail.com Στυλ. Κόλιας Δρ Πολιτικός Μηχανικός τ. Αναπλ.

Διαβάστε περισσότερα

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Μεταπτυχιακή Εργασία Επίδραση της τοπικής μεταβολής του ορίου διαρροής λόγω υπεργήρανσης στην διάδοση ρωγμής σε κόπωση κράματος Αλουμινίου

Διαβάστε περισσότερα

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ. 1.

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ. 1. ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ 1. Γενικά Με τη δοκιμή κάμψης ελέγχεται η αντοχή σε κάμψη δοκών από διάφορα

Διαβάστε περισσότερα

Δρ. Μηχ. Μηχ. Α. Τσουκνίδας. Σχήμα 1

Δρ. Μηχ. Μηχ. Α. Τσουκνίδας. Σχήμα 1 Σχήμα 1 Τεχνικής Μηχανικής Διαγράμματα Ελευθέρου Σώματος (Δ.Ε.Σ.) Υπολογισμός Αντιδράσεων Διαγράμματα Φορτίσεων Διατομών (MNQ) Αντοχή Φορέα? Αντικείμενο Τεχνικής Μηχανικής Σχήμα 2 F Y A Γ B A Y B Y 1000N

Διαβάστε περισσότερα

Μηχανικές ιδιότητες υάλων. Διάγραμμα τάσης-παραμόρφωσης (stress-stain)

Μηχανικές ιδιότητες υάλων. Διάγραμμα τάσης-παραμόρφωσης (stress-stain) Μηχανικές ιδιότητες υάλων Η ψαθυρότητα των υάλων είναι μια ιδιότητα καλά γνωστή που εύκολα διαπιστώνεται σε σύγκριση με ένα μεταλλικό υλικό. Διάγραμμα τάσης-παραμόρφωσης (stress-stain) E (Young s modulus)=

Διαβάστε περισσότερα

Συµπεριφορά συγκολλήσεων ράβδων οπλισµού σκυροδέµατος, Κ.Γ. Τρέζος, M-A.H. Μενάγια, 1

Συµπεριφορά συγκολλήσεων ράβδων οπλισµού σκυροδέµατος, Κ.Γ. Τρέζος, M-A.H. Μενάγια, 1 Συµπεριφορά συγκολλήσεων ράβδων οπλισµού σκυροδέµατος Κ.Γ. Τρέζος, M-A.H. Μενάγια Εργαστήριο Ωπλισµένου Σκυροδέµατος Ε.Μ.Π. Λέξεις κλειδιά: Ράβδοι οπλισµού σκυροδέµατος, συγκολλήσεις, ΠΕΡΙΛΗΨΗ: Στην παρούσα

Διαβάστε περισσότερα

Αντοχή κατασκευαστικών στοιχείων σε κόπωση

Αντοχή κατασκευαστικών στοιχείων σε κόπωση 11.. ΚΟΠΩΣΗ Ενώ ο υπολογισμός της ροπής αντίστασης της μέσης τομής ως το πηλίκο της ροπής σχεδίασης προς τη μέγιστη επιτρεπόμενη τάση, όπως τα μεγέθη αυτά ορίζονται κατά ΙΑS, προσβλέπει στο να εξασφαλίσει

Διαβάστε περισσότερα

Οριακή Κατάσταση Αστοχίας έναντι κάμψης με ή χωρίς ορθή δύναμη [ΕΝ ]

Οριακή Κατάσταση Αστοχίας έναντι κάμψης με ή χωρίς ορθή δύναμη [ΕΝ ] Οριακή Κατάσταση Αστοχίας έναντι Κάμψης με ή χωρίς ορθή δύναμη ΓΙΑΝΝΟΠΟΥΛΟΣ ΠΛΟΥΤΑΡΧΟΣ Δρ. Πολ. Μηχανικός Αν. Καθηγητής Ε.Μ.Π. Οριακή Κατάσταση Αστοχίας έναντι κάμψης με ή χωρίς ορθή δύναμη [ΕΝ 1992-1-1

Διαβάστε περισσότερα

Μηχανικές ιδιότητες των μεταλλικών υλικών. Πλαστική συμπεριφορά

Μηχανικές ιδιότητες των μεταλλικών υλικών. Πλαστική συμπεριφορά Μηχανικές ιδιότητες των μεταλλικών υλικών Πλαστική συμπεριφορά Πλαστική παραμόρφωση των μετάλλων Πλαστική παραμόρφωση σημαίνει Μόνιμη παραμόρφωση. 2 Tensile strength (TS) Fracture strength Necking Διάγραμμα

Διαβάστε περισσότερα

Εισαγωγή στην Επιστήμη των Υλικών Αστοχία: Θραύση, Κόπωση και Ερπυσμός Callister Κεφάλαιο 10 / Ashby Κεφάλαιο 8

Εισαγωγή στην Επιστήμη των Υλικών Αστοχία: Θραύση, Κόπωση και Ερπυσμός Callister Κεφάλαιο 10 / Ashby Κεφάλαιο 8 Εισαγωγή στην Επιστήμη των Υλικών Αστοχία: Θραύση, Κόπωση και Ερπυσμός Callister Κεφάλαιο 10 / Ashby Κεφάλαιο 8 Αστοχία πλοίου λόγω κυκλικής φόρτισης από τα κύματα. Εμφύτευμα ισχίου-κυκλική Φόρτιση κατά

Διαβάστε περισσότερα

ΚΟΠΩΣΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΩΝ

ΚΟΠΩΣΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΩΝ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΔΥΤΙΚΗΣ ΕΛΛΑΔΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Τ.Ε. ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΚΟΠΩΣΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΩΝ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΔΙΑΚΑΤΟΣ ΔΗΜΗΤΡΙΟΣ ΖΑΡΟΓΙΑΝΝΗΣ ΙΩΑΝΝΗΣ

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΔΟΜΗΣΙΜΩΝ ΥΛΙΚΩΝ

ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΔΟΜΗΣΙΜΩΝ ΥΛΙΚΩΝ ΓΕΝΙΚΟ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΕΛΕΓΧΟΥ ΠΟΙΟΤΗΤΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΔΟΜΗΣΙΜΩΝ ΥΛΙΚΩΝ Τ.Ε.Ι. ΠΕΙΡΑΙΑ Δρ Αθ. Ρούτουλας Καθηγητής ΕΛΕΓΧΟΣ ΠΟΙΟΤΗΤΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΔΟΜΗΣΙΜΩΝ ΥΛΙΚΩΝ

Διαβάστε περισσότερα

Μάθημα: Πειραματική αντοχή των υλικών Σύνθετη καταπόνηση

Μάθημα: Πειραματική αντοχή των υλικών Σύνθετη καταπόνηση Μάθημα: Πειραματική αντοχή των υλικών Σύνθετη καταπόνηση Κατασκευαστικός Τομέας Τμήμα Μηχανολόγων Μηχανικών Σχολή Τεχνολογικών Εφαρμογών Τεχνολογικό Εκπαιδευτικό Ίδρυμα Σερρών Σχήμα 1 Μέσω των πειραμάτων

Διαβάστε περισσότερα

6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ, ΙΔΙΟΤΗΤΕΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ, ΙΔΙΟΤΗΤΕΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΜΗΧΑΝΙΚΗ ΣΥΜΠΕΡΙΦΟΡΑ, ΙΔΙΟΤΗΤΕΣ ΚΑΙ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν

Διαβάστε περισσότερα

«Επίδραση της Θερμικής Κατεργασίας Τεχνητής Γήρανσης στη Διάβρωση Ψαθυροποίησης του Αεροναυπηγικού Κράματος Αλουμινίου 2024-Τ3»

«Επίδραση της Θερμικής Κατεργασίας Τεχνητής Γήρανσης στη Διάβρωση Ψαθυροποίησης του Αεροναυπηγικού Κράματος Αλουμινίου 2024-Τ3» ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ ΣΧΟΛΗ ΕΠΙΣΤΗΜΩΝ ΤΗΣ ΔΙΟΙΚΗΣΗΣ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΟΙΚΟΝΟΜΙΑΣ & ΔΙΟΙΚΗΣΗΣ «Επίδραση της Θερμικής Κατεργασίας Τεχνητής Γήρανσης στη Διάβρωση Ψαθυροποίησης του Αεροναυπηγικού Κράματος Αλουμινίου

Διαβάστε περισσότερα

ΤΕΧΝΙΚΑ ΥΛΙΚΑ ( ) (Βαρύτητα θέματος 25%)

ΤΕΧΝΙΚΑ ΥΛΙΚΑ ( ) (Βαρύτητα θέματος 25%) ΤΕΧΝΙΚΑ ΥΛΙΚΑ (2013-2014) (Βαρύτητα θέματος 25%) Άσκηση 1 (α) Κατασκευάστε το διάγραμμα φάσεων Ag-Cu χρησιμοποιώντας τα παρακάτω δεδομένα (υποθέστε ότι όλες οι γραμμές είναι ευθείες): Σημείο τήξης Ag:

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ I

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ I ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ I 1. ΕΙΣΑΓΩΓΗ Μηχανική συμπεριφορά αντανακλά την σχέση παραμόρφωση ασκούμενο φορτίο/δύναμη Να γνωρίζουμε τα χαρακτηριστικά του υλικού - να αποφευχθεί υπερβολική παραμόρφωση,

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ ΤΩΝ ΧΑΛΥΒΩΝ

ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ ΤΩΝ ΧΑΛΥΒΩΝ ΦΥΣΙΚΗ ΜΕΤΑΛΛΟΥΡΓΙΑ ΤΩΝ ΧΑΛΥΒΩΝ Σχ. 10.1 Διάγραμμα φάσεων Fe-C Σχ. 10.2 Τμήμα του διαγράμματος φάσεων Fe-C με αντίστοιχες μικροδομές κατά την ψύξη ευτηκτοειδών, υποευτηκτοειδών και υπερευτηκτοειδών χαλύβων.

Διαβάστε περισσότερα

Ποιότητα κατεργασμένης επιφάνειας. Αποκλίσεις 1ης, 2ης, 3ης, 4ης τάξης Τραχύτητα επιφάνειας Σκληρότητα Μικροσκληρότητα Παραμένουσες τάσεις

Ποιότητα κατεργασμένης επιφάνειας. Αποκλίσεις 1ης, 2ης, 3ης, 4ης τάξης Τραχύτητα επιφάνειας Σκληρότητα Μικροσκληρότητα Παραμένουσες τάσεις Ποιότητα κατεργασμένης επιφάνειας Αποκλίσεις 1ης, 2ης, 3ης, 4ης τάξης Τραχύτητα επιφάνειας Σκληρότητα Μικροσκληρότητα Παραμένουσες τάσεις Δεκ-09 Γ.Βοσνιάκος Μηχανουργικές επιφάνειες - ΕΜΤ Άδεια Χρήσης

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 4: Παραμένουσες Τάσεις Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 4: Παραμένουσες Τάσεις Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 4: Παραμένουσες Τάσεις Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης

Διαβάστε περισσότερα

Ελαττώματα συγκόλλησης Έλεγχος συγκολλήσεων Αρχές σχεδιασμού. Στοιχεία συγκολλήσεων

Ελαττώματα συγκόλλησης Έλεγχος συγκολλήσεων Αρχές σχεδιασμού. Στοιχεία συγκολλήσεων Ποιότητα συγκολλήσεων Ελαττώματα συγκόλλησης Έλεγχος συγκολλήσεων Αρχές σχεδιασμού Νοε-14 Γ.Βοσνιάκος Στοιχεία συγκολλήσεων Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons και δημιουργήθηκε

Διαβάστε περισσότερα

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Μεταπτυχιακή Εργασία Μελέτη της έναρξης και διάδοσης ρωγμής σε κόπωση χαλύβων υψηλής αντοχής Του Διπλωματούχου Μηχανικού Σχεδίασης Προϊόντων

Διαβάστε περισσότερα

ΕΠΙΔΡΑΣΗ ΕΠΙΔΡΑΣΗ ΥΨΗΛΩΝ

ΕΠΙΔΡΑΣΗ ΕΠΙΔΡΑΣΗ ΥΨΗΛΩΝ TEE, Περιφερειακό Τμήμα Πελοποννήσου ΕΜΠ, Εργαστήριο Ω.Σ. Ημερίδα για τα πυρόπληκτα κτήρια ΕΠΙΔΡΑΣΗ ΥΨΗΛΩΝ ΘΕΡΜΟΚΡΑΣΙΩΝ ΣΤΙΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΥΛΙΚΩΝ ΚΩΝΣΤΑΝΤΙΝΟΣ Γ. ΤΡΕΖΟΣ Μεγαλόπολη, 13 Οκτωβρίου 2007 1

Διαβάστε περισσότερα

Συγκολλησιμότητα χαλύβων οπλισμού σκυροδέματος

Συγκολλησιμότητα χαλύβων οπλισμού σκυροδέματος Συγκολλησιμότητα χαλύβων οπλισμού σκυροδέματος Ιωάννης Νικολάου Δρ. Μεταλλουργός Μηχανικός Ε.Μ.Π. Αναπληρωτής Διευθυντής Ποιότητας, ΧΑΛΥΒΟΥΡΓΙΚΗ Α.Ε. τεύχος 1 ο /2010 57 ΧΑΛΥΒΕΣ ΟΠΛΙΣΜΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Εισαγωγή

Διαβάστε περισσότερα

Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles)

Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles) Δοκιμή Αντίστασης σε Θρυμματισμό (Los Angeles) 1. Εισαγωγή Γενική Περιγραφή Δοκιμής Η δοκιμή της αντοχής των αδρανών σε τριβή και κρούση ή αλλιώς «δοκιμή Los Angeles (LA)» υπάγεται στους ελέγχους σκληρότητας

Διαβάστε περισσότερα

Επίδραση υψηλών θερμοκρασιών στη συνάφεια χάλυβα σκυροδέματος

Επίδραση υψηλών θερμοκρασιών στη συνάφεια χάλυβα σκυροδέματος Επίδραση υψηλών θερμοκρασιών στη συνάφεια χάλυβα σκυροδέματος Κ.Γ. Τρέζος, Δ.Θ. Σαγιάς Εργαστήριο Ωπλισμένου Σκυροδέματος Ε.Μ.Π. Λέξεις κλειδιά: Συνάφεια, χάλυβας οπλισμού σκυροδέματος, πυρκαγιά, υψηλές

Διαβάστε περισσότερα

ΚΟΠΩΣΗ και SolidWorks SIMULATION Professional, Σχεδιάστε τις κατασκευές σας προβλέποντας την κόπωση.

ΚΟΠΩΣΗ και SolidWorks SIMULATION Professional, Σχεδιάστε τις κατασκευές σας προβλέποντας την κόπωση. ΚΟΠΩΣΗ και SolidWorks SIMULATION Professional, Σχεδιάστε τις κατασκευές σας προβλέποντας την κόπωση. Η εμπειρία και πολλές φορές τα τραγικά λάθη, οδηγούν στην γνώση και την πρόοδο: το 1954, ο όρος κόπωση

Διαβάστε περισσότερα

10,2. 1,24 Τυπική απόκλιση, s 42

10,2. 1,24 Τυπική απόκλιση, s 42 Ασκηση 3.1 (a) Αν μία ράβδος οπλισμού θεωρηθεί ότι λυγίζει μεταξύ δύο διαδοχικών συνδετήρων με μήκος λυγισμού το μισό της απόστασης, s w, των συνδετήρων, να υπολογισθεί η απόσταση συνδετήρων, s w, πέραν

Διαβάστε περισσότερα

3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Υλικά-ιστορία και χαρακτήρας

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Υλικά-ιστορία και χαρακτήρας ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Υλικά-ιστορία και χαρακτήρας ΥΛΙΚΑ: Αντοχή σε φορτία. Μονωτές ή αγωγοί θερμότητας /ηλεκτρισμού. Διαπερατά ή μη από μαγνητική ροή. Να διαδίδουν ή να αντανακλούν το

Διαβάστε περισσότερα

Λέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας

Λέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας Επίδραση της θερµοκρασίας του δοκιµίου στα µηχανικά χαρακτηριστικά ανακυκλωµένων µε τσιµέντο µιγµάτων θραυστού αµµοχάλικου και φρεζαρισµένου ασφαλτοµίγµατος Σ. Κόλιας Αν. Καθηγητής ΕΜΠ Ε. Μαχαίρας, Μ.

Διαβάστε περισσότερα

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 1: Εισαγωγή Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών

Επιστήμη και Τεχνολογία Συγκολλήσεων. Ενότητα 1: Εισαγωγή Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Επιστήμη και Τεχνολογία Συγκολλήσεων Ενότητα 1: Εισαγωγή Γρηγόρης Ν. Χαϊδεμενόπουλος Πολυτεχνική Σχολή Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative

Διαβάστε περισσότερα

ΕΙΣΑΓΩΓΗ ΣΤΗ ΜΗΧΑΝΙΚΗ ΤΗΣ ΘΡΑΥΣΗΣ ΚΟΠΩΣΗ - ΕΡΠΥΣΜΟΣ

ΕΙΣΑΓΩΓΗ ΣΤΗ ΜΗΧΑΝΙΚΗ ΤΗΣ ΘΡΑΥΣΗΣ ΚΟΠΩΣΗ - ΕΡΠΥΣΜΟΣ ΕΙΣΑΓΩΓΗ ΣΤΗ ΜΗΧΑΝΙΚΗ ΤΗΣ ΘΡΑΥΣΗΣ ΚΟΠΩΣΗ - ΕΡΠΥΣΜΟΣ Στα πλαίσια του μαθήματος αναπτύχθηκαν τα βασικά κεφάλαια της μικροδομής, των ιδιοτήτων και της συμπεριφοράς για τρείς μεγάλες οικογένειες υλικών, που

Διαβάστε περισσότερα

To φαινόµενο της κό ωσης. N.. Αλεξόπουλος ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΟΙΚΟΝΟΜΙΑΣ ΚΑΙ ΙΟΙΚΗΣΗΣ

To φαινόµενο της κό ωσης. N.. Αλεξόπουλος ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΟΙΚΟΝΟΜΙΑΣ ΚΑΙ ΙΟΙΚΗΣΗΣ To φαινόµενο της κό ωης N.. Αλεξόπουλος ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΟΙΚΟΝΟΜΙΑΣ ΚΑΙ ΙΟΙΚΗΣΗΣ 1 οµή Παρουίαης Η κόπωη ε µηχανολογικές εφαρµογές Μηχανιµός κόπωης Στάδιο 1: ηµιουργία των µικρο-ρωγµών

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΙΙ

ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΙΙ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΝΑΥΠΗΓΙΚΗΣ ΕΡΓΑΣΤΗΡΙΟ ΜΗΧΑΝΙΚΗΣ ΙΙ ΣΤΡΕΨΗ ΕΠΙΜΕΛΕΙΑ: ΔΡ Σ. Π. ΦΙΛΟΠΟΥΛΟΣ ΠΕΡΙΕΧΟΜΕΝΑ Εισαγωγή Μηχανικές ιδιότητες Στρέψη κυλινδρικών ράβδων Ελαστική περιοχή Πλαστική

Διαβάστε περισσότερα

Εισαγωγή στις συγκολλήσεις τήξηςστερεοποίησης

Εισαγωγή στις συγκολλήσεις τήξηςστερεοποίησης Εισαγωγή στις συγκολλήσεις τήξηςστερεοποίησης Κατηγοριοποίηση Η περιοχή της συγκόλλησης τήξης Συγκολλησιμότητα υλικών Μικροδομή: CCT - Schaeffler Υπολογισμός ταχύτητας απόψυξης Άδεια Χρήσης Το παρόν υλικό

Διαβάστε περισσότερα

Σχήμα 1: Διάταξη δοκιμίου και όργανα μέτρησης 1 BUILDNET

Σχήμα 1: Διάταξη δοκιμίου και όργανα μέτρησης 1 BUILDNET Παραμετρική ανάλυση κοχλιωτών συνδέσεων με μετωπική πλάκα χρησιμοποιώντας πεπερασμένα στοιχεία Χριστόφορος Δημόπουλος, Πολιτικός Μηχανικός, Υποψήφιος Διδάκτωρ ΕΜΠ Περίληψη Η εν λόγω εργασία παρουσιάζει

Διαβάστε περισσότερα

EUROPA PROFIL ΑΛΟΥΜΙΝΙΟ Α.Β.Ε.

EUROPA PROFIL ΑΛΟΥΜΙΝΙΟ Α.Β.Ε. EUROPA PROFIL ΑΛΟΥΜΙΝΙΟ Α.Β.Ε. ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΚΑΙ ΚΑΤΕΡΓΑΣΙΕΣ Η EUROPA είναι στη θέση να παράγει τα περισσότερα κράματα αλουμινίου της σειράς 6ΧΧΧ σε διάφορες διεργασίες γήρανσης. Τα πιο συνηθισμένα

Διαβάστε περισσότερα

Δυναμική Αντοχή. Σύνδεση με προηγούμενο μάθημα. Περιεχόμενα F = A V = M r = J. Δυναμική καταπόνηση κόπωση. Καμπύλη Woehler.

Δυναμική Αντοχή. Σύνδεση με προηγούμενο μάθημα. Περιεχόμενα F = A V = M r = J. Δυναμική καταπόνηση κόπωση. Καμπύλη Woehler. Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Ναυπηγών Μηχανολόγων Μηχανικών Μάθημα: ΣΤΟΙΧΕΙΑ ΜΗΧΑΝΩΝ Δυναμική Αντοχή Σύνδεση με προηγούμενο μάθημα Καμπύλη τάσης παραμόρφωσης Βασικές φορτίσεις A V y A M y M x M I

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΓENIKA Θερµική κατεργασία είναι σύνολο διεργασιών που περιλαµβάνει τη θέρµανση και ψύξη µεταλλικού προϊόντος σε στερεά κατάσταση και σε καθορισµένες θερµοκρασιακές και χρονικές συνθήκες.

Διαβάστε περισσότερα

ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ

ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ Άσκηση.1. Εισαγωγή.. Μέθοδος Brinell.3. Μέθοδος Rockwell.4. Μέθοδος Vickers.5. Συσχέτιση αριθμών σκληρότητας.6. Πειραματικό μέρος ΣΚΛΗΡΟΤΗΤΑ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ.1. ΕΙΣΑΓΩΓΗ Η σκληρότητα των υλικών είναι

Διαβάστε περισσότερα

ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΑΠΟΤΜΗΣΗ 1. ΠΕΡΙΓΡΑΦΗ/ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Είναι ο αποχωρισµός τµήµατος ελάσµατος κατά µήκος µιας ανοικτής ή κλειστής γραµµής µέσω κατάλληλου εργαλείου (Σχ. 1). Το εργαλείο απότµησης αποτελείται από το έµβολο

Διαβάστε περισσότερα

Case Study Ρηγµάτωση αυλού µεταφοράς καυσίµου αερίου από κράµα Monel 400

Case Study Ρηγµάτωση αυλού µεταφοράς καυσίµου αερίου από κράµα Monel 400 ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΏΝ ΒΙΟΜΗΧΑΝΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΥΛΙΚΩΝ Μάθηµα: Φυσική Μεταλλουργία, Εαρινό εξάµηνο 2004 ιδάσκων: Γ.Ν. Χαϊδεµενόπουλος, Καθηγητής Φυσικής Μεταλλουργίας Case Study

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ II

ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ II ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ II 4.3 ΟΛΚΙΜΟΤΗΤΑ (DUCTILITY) Ολκιμότητα - μέτρο του βαθμού πλαστικής παραμόρφωσης στο σημείο θραύσης στένωση, λαιμός (necking) θραύση όλκιμου υλικού (ductile material)

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ 1 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ Δηµοκρίτειο Πανεπιστήµιο Θράκης Πολυτεχνική Σχολή Τµήµα Μηχανικών Παραγωγής & Διοίκησης Τοµέας Υλικών, Διεργασιών και Μηχανολογίας Αναπλ.

Διαβάστε περισσότερα

ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος.

ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος. 47 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Χηµικές ενώσεις χαρακτηριστικό των οποίων είναι ο µεταλλικός δεσµός. Είναι καλοί αγωγοί της θερµότητας και του ηλεκτρισµού και όταν στιλβωθούν αντανακλούν το

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΤΗΣ ΑΝΤΟΧΗΣ ΤΩΝ ΥΛΙΚΩΝ ΣΕ ΚΡΟΥΣΗ

ΕΛΕΓΧΟΣ ΤΗΣ ΑΝΤΟΧΗΣ ΤΩΝ ΥΛΙΚΩΝ ΣΕ ΚΡΟΥΣΗ ΕΛΕΓΧΟΣ ΤΗΣ ΑΝΤΟΧΗΣ ΤΩΝ ΥΛΙΚΩΝ ΣΕ ΚΡΟΥΣΗ 40 ΚΡΟΥΣΗ κρούση < αρχαία ελληνική κρούσις το χτύπημα ενός αντικειμένου πάνω σε ένα άλλο (φυσική) η συνάντηση δύο σωμάτων με βίαιο και αιφνίδιο τρόπο ΓΕΝΙΚΑ Τα

Διαβάστε περισσότερα

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Πειραματική Αντοχή Υλικών. Ενότητα: Μονοαξονική Θλίψη

ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα. Πειραματική Αντοχή Υλικών. Ενότητα: Μονοαξονική Θλίψη ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Πειραματική Αντοχή Υλικών Ενότητα: Μονοαξονική Θλίψη Κωνσταντίνος Ι.Γιαννακόπουλος Τμήμα Μηχανολογίας Άδειες Χρήσης Το παρόν εκπαιδευτικό

Διαβάστε περισσότερα

Φυσικές ιδιότητες οδοντικών υλικών

Φυσικές ιδιότητες οδοντικών υλικών Φυσικές ιδιότητες οδοντικών υλικών Η γνώση των µηχανικών ιδιοτήτων των υλικών είναι ουσιώδης για την επιλογή ενδεδειγµένης χρήσης και την µακρόχρονη λειτουργικότητά τους. Στη στοµατική κοιλότητα διαµορφώνεται

Διαβάστε περισσότερα

ΑΝΙΧΝΕΥΣΗ ΡΩΓΜΩΝ ΣΕ ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ ΜΕ ΘΕΡΜΟΓΡΑΦΙΑ ΔΙΝΟΡΡΕΥΜΑΤΩΝ

ΑΝΙΧΝΕΥΣΗ ΡΩΓΜΩΝ ΣΕ ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ ΜΕ ΘΕΡΜΟΓΡΑΦΙΑ ΔΙΝΟΡΡΕΥΜΑΤΩΝ ΑΝΙΧΝΕΥΣΗ ΡΩΓΜΩΝ ΣΕ ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ ΜΕ ΘΕΡΜΟΓΡΑΦΙΑ ΔΙΝΟΡΡΕΥΜΑΤΩΝ Ν. Τσόπελας, Ι. Σαρρής, Ν.Ι. Σιακαβέλλας Τμήμα Μηχανολόγων & Αεροναυπηγών Μηχανικών, Πανεπιστήμιο Πατρών, 26500 Πάτρα Περίληψη Η ανίχνευση

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Διαμορφώσεις

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Διαμορφώσεις Διαμορφώσεις Σχήμα 1 Στην κατεργασία μετάλλου υπάρχουν δύο κατηγορίες διαμορφώσεων, κατεργασίες με αφαίρεση υλικού και μηχανικής διαμόρφωσης χωρίς αφαίρεση υλικού 1. Ποια η διαφορά των μηχανικών διαμορφώσεων/κατεργασιών

Διαβάστε περισσότερα

Επίδραση παρατεταµένης θέρµανσης στα µηχανικά χαρακτηριστικά χαλύβων οπλισµού σκυροδέµατος

Επίδραση παρατεταµένης θέρµανσης στα µηχανικά χαρακτηριστικά χαλύβων οπλισµού σκυροδέµατος Επίδραση παρατεταµένης θέρµανσης στα µηχανικά χαρακτηριστικά χαλύβων οπλισµού σκυροδέµατος Π. Μαυροειδής Μεταλλουργός Μηχανικός Ε.Μ.Π. I. Νικολάου ρ. Μεταλλουργός Μηχανικός Ε.Μ.Π. Μ. Φαββατά Πολιτικός

Διαβάστε περισσότερα

Γραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2017

Γραπτή εξέταση προόδου «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Απρίλιος 2017 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Θέμα 1 ο (25 μονάδες) Σε ένα στάδιο της διεργασίας παραγωγής ολοκληρωμένων

Διαβάστε περισσότερα

4/26/2016. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία. Βασική αρχή εργαστηριακής άσκησης

4/26/2016. Δρ. Σωτήρης Δέμης. Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία. Βασική αρχή εργαστηριακής άσκησης Βασική αρχή εργαστηριακής άσκησης Σημειώσεις Εργαστηριακής Άσκησης Διάτμηση Κοχλία Δρ. Σωτήρης Δέμης Πολιτικός Μηχανικός (Λέκτορας Π.Δ. 407/80) Αξονικό φορτίο Ανάπτυξη διατμητικών τάσεων σε στοιχεία σύνδεσης

Διαβάστε περισσότερα

Μηχανικές ιδιότητες συνθέτων υλικών: κάμψη. Άλκης Παϊπέτης Τμήμα Επιστήμης & Τεχνολογίας Υλικών

Μηχανικές ιδιότητες συνθέτων υλικών: κάμψη. Άλκης Παϊπέτης Τμήμα Επιστήμης & Τεχνολογίας Υλικών Μηχανικές ιδιότητες συνθέτων υλικών: κάμψη Άλκης Παϊπέτης Τμήμα Επιστήμης & Τεχνολογίας Υλικών Δοκιμή κάμψης: συνοπτική θεωρία Όταν μια δοκός υπόκειται σε καμπτική ροπή οι αξονικές γραμμές κάπτονται σε

Διαβάστε περισσότερα
