ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ Κ500 ΜΕ Κ2007 Wi-Fi

Transcript

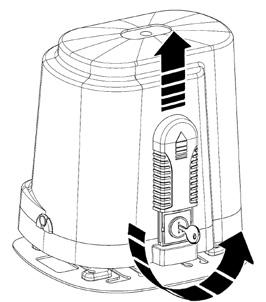

1 ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ Κ500 ΜΕ Κ2007 Wi-Fi 1ο Σύνδεση του κινητήρα, του αναστολέα κίνησης και του δέκτη (πραγματοποιείται στο εργοστάσιο) ΚΑΦΕ ΜΠΛΕ ΜΑΥΡΟ M ΚΙΝΗΤΗΡΑΣ ΣΥΜΠΥΚΝΩΤΗΣ ΜΠΛΕ A A A NO NC C NO NC C ΠΡΑΣΙΝΟ => PED ΓΚΡΙ => COM ΚΙΤΡΙΝΟ => EDGE ΜΑΥΡΟ => PHOT ΛΕΥΚΟ => ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΑΦΕ => A+ TEST ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ 2 Εγκατάσταση και ρύθμιση των έκκεντρων λαμών του αναστολέα Τοποθετήστε τις έκκεντρες λάμες στην οδοντωτή ράβδο. Βιδώστε τις δυο βίδες για να στερεωθούν. Στην συνέχεια θα περιγραφεί πώς να ρυθμίσετε καλύτερα την επέμβαση των λαμών. ΣΗΜΑΝΤΙΚΟΣ Απελευθερώστε τον κινητήρα (γυρίστε το κλειδί αριστερόστροφα μέχρι το τέλος, χωρίς να ασκήσετε δύναμη) και κινήστε χειροκίνητα το κάγκελο. Ελέγξτε το σημείο που επεμβαίνουν τα έκκεντρα. ΠΡΟΣΟΧΗ: Οι έκκεντρες λάμες πρέπει να πιέζουν τους ηλεκτρικούς μικροδιακόπτες πριν το κινούμενο μέρος ακουμπήσει στα μηχανικά σημεία κράτησης. Ο κινητήρας είναι προκαθορισμένος για άνοιγμα προς δεξιά. Αν το άνοιγμα είναι προς αριστερά, πρέπει να αντιστραφούν τα καλώδια LSO και LSC των ακροδεκτών J2 και τα καλώδια V και W των ακροδεκτών J7 3 Συναρμολόγηση, τροφοδοσία, ρύθμιση και καταχώρηση στη μνήμη του φωτοκύτταρου NOVA WI-FI Τοποθετήστε τα φωτοκύτταρα στα αντιστηρίγματα ή στα κολωνάκια. Ρυθμίστε τον μικροδιακόπτη 1 στο ΟΝ στον δέκτη αλλά και στον πομπό (οι υπόλοιποι μικροδιακόπτες πρέπει να είναι ρυθμισμένοι στο OFF). Εισάγετε τις μπαταρίες ΑΑ (κωδ. ACG9519) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Πομπός ΤΧ => Το πράσινο led που βρίσκεται στον πομπό ανάβει για 10 δευτερόλεπτα, υποδεικνύοντας τη σωστή του λειτουργία. Έπειτα το led σβήνει αλλά ο πομπός παραμένει ενεργοποιημένος. Δέκτης RX => Το κόκκινο led ανάβει για 3 δευτερόλεπτα, αν στη συνέχεια σβήσει για 3 δευτερόλεπτα ευθυγραμμίστε τις οπτικές επαφές των δυο συσκευών έως ότου ανάψει συνεχώς το κόκκινο led. Τρία λεπτά μετά την εισαγωγή των μπαταριών το κόκκινο led σβήνει και αν θέλετε να ανανεώσετε για επιπλέον 3 λεπτά το χρόνο τότε πιέστε το πλήκτρο S3 PROG TX Για να πραγματοποιήσετε την αποθήκευση ακολουθήστε την διαδικασία που περιγράφεται παρακάτω: 1. Ενεργοποιήστε στο το DIP 1 του SW1 που βρίσκεται στο MASTER Wi-Fi 2. Πιέστε το πλήκτρο PROG RX που βρίσκεται στο MASTER Wi-Fi => το led διπλού χρώματος EDGE PHOT 1 θα αναβοσβήνει με κόκκινο χρώμα για 1 λεπτό (χρόνος ο οποίος απαιτείται για να γίνει η αποθήκευση). 3. Πιέστε το πλήκτρο S3 PROG TX στο δέκτη φωτοκύτταρου => στο MASTER Wi-Fi το led διπλού χρώματος EDGE PHOT 1 θα πάψει πλέον να αναβοσβήνει με κόκκινο χρώμα και θα αναβοσβήνει με πράσινο χρώμα. Ο ήχος του βομβητή θα επιβεβαιώσει την ορθή αποθήκευση του φωτοκύτταρου και αμέσως μετά το led διπλού χρώματος EDGE PHOT 2 θα αρχίσει να αναβοσβήνει πάλι με κόκκινο χρώμα. 4. Αφήστε να περάσει ένα λεπτό και το led διπλού χρώματος EDGE PHOT 2 θα σβήσει ή εναλλακτικά πιέστε το πλήκτρο PROG. RX τέσσερεις φορές για να ολοκληρώσετε τη διαδικασία της αποθήκευσης => όλα τα led διπλού χρωματισμού EDGE PHOT πρέπει να σβήσουν. 4 Τροφοδοσία του φανού προειδοποίησης SPARK Wi-Fi Εισάγετε τις παρεχόμενες μπαταρίες τύπου C (κωδ. ACG9518, 3 τεμάχια) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Μην τοποθετείτε το πλαστικό κάλυμμα χρώματος πορτοκαλί, για να μπορέσετε να πραγματοποιήσετε την αποθήκευση στην κάρτα MASTER Wi-Fi (σημείο 7)

2 5 Έλεγχος της κατεύθυνσης κίνησης, της ρύθμισης της ισχύος και της επιβράδυνσης κατά την προσέγγιση ΕΠΑΝΑΛΑΜΒΑΝΟΥΜΕ: Αντιστρέψτε τα V και W καθώς και τα LSO και LSC σε περίπτωση που το κάγκελο ανοίγει προς αριστερά. ΠΡΟΣΟΧΗ: Σε αυτή την φάση η κίνηση γίνεται αποκλειστικά και μόνο πατώντας σταθερά το πλήκτρο PROG και ο τρόπος λειτουργίας γίνεται βήμαβήμα, έτσι ώστε με κάθε πίεση του πλήκτρου PROG επιτυγχάνεται το εξής :άνοιγμα-σταμάτημα-κλείσιμο-σταμάτημα-άνοιγμα... Η επιβεβαίωση της σωστής λειτουργίας επιτυγχάνεται με τον έλεγχο των led, όπως περιγράφεται ακολούθως. α) Ρυθμίστε τους μικροδιακόπτες DIP στο OFF και τους DIP στο. β) Ρυθμίστε τον DIP 1 στο ΟΝ (το led DL1 αναβοσβήνει γρήγορα) γ) Ρυθμίστε το trimmer ρύθμισης της ισχύος TORQUE στο ελάχιστο δ) Πιέστε το πλήκτρο PROG (το πράσινο led ανάβει και το κάγκελο ανοίγει) ε) Αυξήστε σταδιακά την ισχύ TORQUE, μόνο εάν αυτό είναι απαραίτητο (ΠΡΟΣΟΧΗ: υπερβολική ισχύς μπορεί να αποδειχθεί επικίνδυνη για τους χρήστες.) στ) Μετά από 10 δευτερόλεπτα ο κινητήρας θα επιβραδύνει σε μια ταχύτητα που μπορεί να ρυθμιστεί με το trimmer LOW SPEED. ζ) Στο τέλος του ανοίγματος ο αναστολέας πιέζεται από τα έκκεντρα και σταματάει τον κινητήρα (τα led DL3 και OPEN σβήνουν). η) Αφήστε το πλήκτρο PROG. θ) Πιέστε εκ νέου το πλήκτρο PROG (το κόκκινο led CLOSE ανάβει και το κάγκελο ξεκινάει την διαδρομή για να κλείσει) ι) Μετά από 10 δευτερόλεπτα ο κινητήρας επιβραδύνει. Ο αναστολέας σταματάει τον κινητήρα όταν το κάγκελο κλείνει πλήρως (τα DL4 και CLOSE σβήνουν) ια) Αφήστε το πλήκτρο PROG και ξαναπιέστε το για να ανοίξετε ελάχιστα το κάγκελο και να απελευθερώσετε τον αναστολέα του τέλους κλεισίματος. ιβ) Ξαναβάλτε το DIP 1 στο OFF και περάστε στο 5ο σημείο 6 Προγραμματισμός των χρόνων λειτουργίας και της αναμονής πριν το αυτόματο κλείσιμο. ΣΗΜΑΝΤΙΚΟ: Τα led DL7 και DL8 πρέπει να ανάβουν. Ένα σβηστό led υποδεικνύει κάποια βλάβη στην ασφάλεια ή την έλλειψη της σύνδεσης και θα μπλοκάρει την κίνηση του κάγκελου. α) Ρυθμίστε το DIP 2 στο ΟΝ (το led DL 1 θα αναβοσβήνει αργά) β) Πατήστε στιγμιαία το πλήκτρο PROG (το κάγκελο κλείνει, σταματά στον αναστολέα, αναμένει 2 δευτερόλεπτα και κατόπιν ανοίγει αυτόματα μέχρι να σταματήσει επάνω στον ηλεκτρικό αναστολέα του ανοίγματος). Όταν το κάγκελο φτάσει στο τέλος της διαδρομής ανοίγματος ο πίνακας αρχίζει να μετρά τον χρόνο πριν να προχωρήσει στο αυτόματο κλείσιμο. ΠΡΟΣΟΧΗ: Αν η λειτουργία αυτόματου ανοίγματος δεν είναι ενεργοποιημένη (το DIP 3 στο OFF), η εκμάθησή του πρέπει να πραγματοποιηθεί ούτως ή άλλως. γ) Αναμείνετε μέχρι να παρέλθει ο επιθυμητός χρόνος και κατόπιν πιέστε το πλήκτρο PROG για να αποθηκευτεί στη μνήμη ο χρόνος αναμονής και να κάνετε να επανεκκινηθεί το κάγκελο και να κλείσει. δ) το κάγκελο είναι κλειστό. Το DL 1 σταματά να αναβοσβήνει. Οι χρόνοι έχουν αποθηκευτεί στη μνήμη. Ξαναβάλτε το DIP 2 στο OFF. 7 Προγραμματισμός του τηλεχειριστηρίου MO, MO CLE, SUN, του διακόπτη επιλογής με κλειδί BLOCK Wi-Fi και του φανού προειδοποίησης SPARK Wi-Fi Επιβεβαιώστε πως το led διπλού χρώματος DL7 στο MASTER Wi-Fi ανάβει, εναλλάσσοντας το πράσινο με το κόκκινο χρώμα (κενή μνήμη) 1. Πιέστε και κρατήστε πατημένο τουλάχιστον για 3 δευτερόλεπτα το κουμπί PROG RX στην κάρτα MASTER Wi-Fi Αφού το αφήσετε, το led διπλού χρώματος DL7 εκπέμπει κόκκινο χρώμα, αναβοσβήνοντας για 10 δευτερόλεπτα. 2. Κατά το χρονικό αυτό διάστημα είναι αρκετό να πιέσετε ένα από τα πλήκτρα του τηλεχειριστηρίου για να αποθηκεύσετε τον κωδικό. Σημείωση: Το MASTER Wi-Fi εκτός από τον κωδικό μπορεί επίσης να αποθηκεύσει και το πλήκτρο/κανάλι που θέλετε να χρησιμοποιήσετε. Οπότε δείξετε ιδιαίτερη προσοχή στο πλήκτρο του τηλεχειριστηρίου που θα πατήσετε κατά την διαδικασία αποθήκευσης των κωδικών, επειδή αυτό θα είναι που στη συνέχεια θα ενεργοποιεί το πλήρες άνοιγμα. Αν δεν αποσταλεί οποιοσδήποτε κώδικας, μετά την πάροδο 10 δευτερολέπτων το κόκκινο led διπλού χρώματος DL7 που βρίσκεται στο MASTER Wi- Fi θα σβήσει, υποδεικνύοντας την έξοδο από τη διαδικασία του προγραμματισμού. Το led διπλού χρώματος DL7 θα αναβοσβήνει εναλλάσσοντας το πράσινο με το κόκκινο χρώμα, υποδεικνύοντας έτσι την απουσία οποιουδήποτε κώδικα από τη μνήμη. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/αποθηκευτεί και το τελευταίο τηλεχειριστήριο, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 3. Κατά τη διάρκεια αυτής της διαδικασίας εισάγετε το κλειδί στον διακόπτη επιλογής BLOCK Wi-Fi και γυρίστε το δεξιόστροφα, για να αποθηκεύσετε στην μνήμη τον κωδικό του διακόπτη επιλογής BLOCK Wi-Fi. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/αποθηκευτεί ο κωδικός του διακόπτη επιλογής BLOCK Wi-Fi, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 4. Κατά τη διάρκεια του χρόνου αυτού στην κάρτα του φανού προειδοποίησης SPARK Wi-Fi πιέστε το πλήκτρο S4 PROG TX. Η ορθή αποθήκευση του κώδικα του φανού προειδοποίησης υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Για να ολοκληρώστε τη διαδικασία αποθήκευσης των κωδίκων είναι αρκετό να αφήσετε να περάσουν 10 δευτερόλεπτα μέχρι να σβήσει το led διπλού χρωματισμού DL7 που ανάβει με κόκκινο χρώμα. Εναλλακτικά, μπορείτε να πατήσετε στιγμιαία το πλήκτρο PROG RX στο άκρο του MASTER Wi-Fi. Και σε αυτή την περίπτωση το led DL7 που έχει κόκκινο χρώμα σβήνει υποδεικνύοντας έτσι το τέλος της διαδικασίας αποθήκευσης. 8 Εξατομικεύστε την διαμόρφωση Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες Μικροδιακόπτες στο Μικροδιακόπτες στο ΟFF DIP3 Αυτόματο κλείσιμο ενεργοποιημένο Αυτόματο κλείσιμο μη ενεργοποιημένο DIP4 Φωτοκύτταρα ενεργά μόνο στο κλείσιμο Φωτοκύτταρα πάντα ενεργά DIP5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και συσκευή εκλάμψεων εκκινούν μαζί. DIP6 Χειρισμός βήμα-βήμα Αναποτελεσματικός χειρισμός στο άνοιγμα DIP7 Ενεργοποιημένο ηλεκτρονικό φρένο Απενεργοποιημένο ηλεκτρονικό φρένο DIP8 Επιβράδυνση μη ενεργοποιημένη Επιβράδυνση ενεργοποιημένη DIP9 Σταδιακή εκκίνηση ενεργοποιημένη Σταδιακή εκκίνηση απενεργοποιημένη DIP10 TEST παρακολούθησης προσέγγισης ενεργοποιημένο TEST παρακολούθησης προσέγγισης απενεργοποιημένο DIP11 K500 - DIP12 - K500 ΣΗΜΑΝΤΙΚΟ: Η εγκατάσταση πρέπει να συμμορφώνεται με όλα τα πρότυπα και Κανονισμούς που προς το παρόν ισχύουν.

3 ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ K ΜΕ Κ2007 Wi-Fi 1ο Σύνδεση του κινητήρα, του αναστολέα κίνησης και του δέκτη (πραγματοποιείται στο εργοστάσιο) ΚΑΦΕ ΜΠΛΕ ΜΑΥΡΟ M ΚΙΝΗΤΗΡΑΣ ΣΥΜΠΥΚΝΩΤΗΣ ΜΠΛΕ A A A NO NC C NO NC C ΠΡΑΣΙΝΟ => PED ΓΚΡΙ => COM ΚΙΤΡΙΝΟ => EDGE ΜΑΥΡΟ => PHOT ΛΕΥΚΟ => ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΑΦΕ => A+ TEST ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ 2 Εγκατάσταση και ρύθμιση των έκκεντρων λαμών του αναστολέα Τοποθετήστε τις έκκεντρες λάμες στην οδοντωτή ράβδο. Βιδώστε τις δυο βίδες για να στερεωθούν. Στην συνέχεια θα περιγραφεί πώς να ρυθμίσετε καλύτερα την επέμβαση των λαμών. ΣΗΜΑΝΤΙΚΟΣ Απελευθερώστε τον κινητήρα (γυρίστε το κλειδί αριστερόστροφα μέχρι το τέλος, χωρίς να ασκήσετε δύναμη) και κινήστε χειροκίνητα το κάγκελο. Ελέγξτε το σημείο που επεμβαίνουν τα έκκεντρα. ΠΡΟΣΟΧΗ: Οι έκκεντρες λάμες πρέπει να πιέζουν τους ηλεκτρικούς μικροδιακόπτες πριν το κινούμενο μέρος ακουμπήσει στα μηχανικά σημεία κράτησης. Ο κινητήρας είναι προκαθορισμένος για άνοιγμα προς δεξιά. Αν το άνοιγμα είναι προς αριστερά, πρέπει να αντιστραφούν τα καλώδια LSO και LSC των ακροδεκτών J2 και τα καλώδια V και W των ακροδεκτών J7 3 Συναρμολόγηση, τροφοδοσία, ρύθμιση και καταχώρηση στη μνήμη του φωτοκύτταρου NOVA WI-FI Τοποθετήστε τα φωτοκύτταρα στα αντιστηρίγματα ή στα κολωνάκια. Ρυθμίστε τον μικροδιακόπτη 1 στο ΟΝ στον δέκτη αλλά και στον πομπό (οι υπόλοιποι μικροδιακόπτες πρέπει να είναι ρυθμισμένοι στο OFF). Εισάγετε τις μπαταρίες ΑΑ (κωδ. ACG9519) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Πομπός ΤΧ => Το πράσινο led που βρίσκεται στον πομπό ανάβει για 10 δευτερόλεπτα, υποδεικνύοντας τη σωστή του λειτουργία. Έπειτα το led σβήνει αλλά ο πομπός παραμένει ενεργοποιημένος. Δέκτης RX => Το κόκκινο led ανάβει για 3 δευτερόλεπτα, αν στη συνέχεια σβήσει για 3 δευτερόλεπτα ευθυγραμμίστε τις οπτικές επαφές των δυο συσκευών έως ότου ανάψει συνεχώς το κόκκινο led. Τρία λεπτά μετά την εισαγωγή των μπαταριών το κόκκινο led σβήνει και αν θέλετε να ανανεώσετε για επιπλέον 3 λεπτά το χρόνο τότε πιέστε το πλήκτρο S3 PROG TX Για να πραγματοποιήσετε την αποθήκευση ακολουθήστε την διαδικασία που περιγράφεται παρακάτω: 1. Ενεργοποιήστε στο το DIP 1 του SW1 που βρίσκεται στο MASTER Wi-Fi 2. Πιέστε το πλήκτρο PROG RX που βρίσκεται στο MASTER Wi-Fi => το led διπλού χρώματος EDGE PHOT 1 θα αναβοσβήνει με κόκκινο χρώμα για 1 λεπτό (χρόνος ο οποίος απαιτείται για να γίνει η αποθήκευση). 3. Πιέστε το πλήκτρο S3 PROG TX στο δέκτη φωτοκύτταρου => στο MASTER Wi-Fi το led διπλού χρώματος EDGE PHOT 1 θα πάψει πλέον να αναβοσβήνει με κόκκινο χρώμα και θα αναβοσβήνει με πράσινο χρώμα. Ο ήχος του βομβητή θα επιβεβαιώσει την ορθή αποθήκευση του φωτοκύτταρου και αμέσως μετά το led διπλού χρώματος EDGE PHOT 2 θα αρχίσει να αναβοσβήνει πάλι με κόκκινο χρώμα. 4. Αφήστε να περάσει ένα λεπτό και το led διπλού χρώματος EDGE PHOT 2 θα σβήσει ή εναλλακτικά πιέστε το πλήκτρο PROG. RX τέσσερεις φορές για να ολοκληρώσετε τη διαδικασία της αποθήκευσης => όλα τα led διπλού χρωματισμού EDGE PHOT πρέπει να σβήσουν. 4 Τροφοδοσία του φανού προειδοποίησης SPARK Wi-Fi Εισάγετε τις παρεχόμενες μπαταρίες τύπου C (κωδ. ACG9518, 3 τεμάχια) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Μην τοποθετείτε το πλαστικό κάλυμμα χρώματος πορτοκαλί, για να μπορέσετε να πραγματοποιήσετε την αποθήκευση στην κάρτα MASTER Wi-Fi (σημείο 7)

4 5 Έλεγχος της κατεύθυνσης κίνησης, της ρύθμισης της ισχύος και της επιβράδυνσης κατά την προσέγγιση ΕΠΑΝΑΛΑΜΒΑΝΟΥΜΕ: Αντιστρέψτε τα V και W καθώς και τα LSO και LSC σε περίπτωση που το κάγκελο ανοίγει προς αριστερά. ΠΡΟΣΟΧΗ: Σε αυτή την φάση η κίνηση γίνεται αποκλειστικά και μόνο πατώντας σταθερά το πλήκτρο PROG και ο τρόπος λειτουργίας γίνεται βήμαβήμα, έτσι ώστε με κάθε πίεση του πλήκτρου PROG επιτυγχάνεται το εξής :άνοιγμασταμάτημα-κλείσιμο-σταμάτημα-άνοιγμα... Η επιβεβαίωση της σωστής λειτουργίας επιτυγχάνεται με τον έλεγχο των led, όπως περιγράφεται ακολούθως. α) Ρυθμίστε τους μικροδιακόπτες DIP στο OFF και DIP στο (για K800 και K1400). Αν γίνεται ρύθμιση για το K2200, το DIP 12 στο. β) Ρυθμίστε τον DIP 1 στο ΟΝ (το led DL1 αναβοσβήνει γρήγορα) γ) Ρυθμίστε το trimmer ρύθμισης της ισχύος TORQUE στο ελάχιστο δ) Πιέστε το πλήκτρο PROG (το πράσινο led ανάβει και το κάγκελο ανοίγει) ε) Αυξήστε σταδιακά την ισχύ TORQUE, μόνο εάν αυτό είναι απαραίτητο (ΠΡΟΣΟΧΗ: υπερβολική ισχύς μπορεί να αποδειχθεί επικίνδυνη για τους χρήστες.) στ) Μετά από 10 δευτερόλεπτα ο κινητήρας θα επιβραδύνει σε μια ταχύτητα που μπορεί να ρυθμιστεί με το trimmer LOW SPEED. ζ) Στο τέλος του ανοίγματος ο αναστολέας πιέζεται από τα έκκεντρα και σταματάει τον κινητήρα (τα led DL3 και OPEN σβήνουν). η) Αφήστε το πλήκτρο PROG. θ) Πιέστε εκ νέου το πλήκτρο PROG (το κόκκινο led CLOSE ανάβει και το κάγκελο ξεκινάει την διαδρομή για να κλείσει) ι) Μετά από 10 δευτερόλεπτα ο κινητήρας επιβραδύνει. Ο αναστολέας σταματάει τον κινητήρα όταν το κάγκελο κλείνει πλήρως (τα DL4 και CLOSE σβήνουν) ια) Αφήστε το πλήκτρο PROG και ξαναπιέστε το για να ανοίξετε ελάχιστα το κάγκελο και να απελευθερώσετε τον αναστολέα του τέλους κλεισίματος. ιβ) Ξαναβάλτε το DIP 1 στο OFF και περάστε στο 5ο σημείο 6 Προγραμματισμός των χρόνων λειτουργίας και της αναμονής πριν το αυτόματο κλείσιμο. ΣΗΜΑΝΤΙΚΟ: Τα led DL7 και DL8 πρέπει να ανάβουν. Ένα σβηστό led υποδεικνύει κάποια βλάβη στην ασφάλεια ή την έλλειψη της σύνδεσης και θα μπλοκάρει την κίνηση του κάγκελου. α) Ρυθμίστε το DIP 2 στο ΟΝ (το led DL 1 θα αναβοσβήνει αργά) β) Πατήστε στιγμιαία το πλήκτρο PROG (το κάγκελο κλείνει, σταματά στον αναστολέα, αναμένει 2 δευτερόλεπτα και κατόπιν ανοίγει αυτόματα μέχρι να σταματήσει επάνω στον ηλεκτρικό αναστολέα του ανοίγματος). Όταν το κάγκελο φτάσει στο τέλος της διαδρομής ανοίγματος ο πίνακας αρχίζει να μετρά τον χρόνο πριν να προχωρήσει στο αυτόματο κλείσιμο. ΠΡΟΣΟΧΗ: Αν η λειτουργία αυτόματου ανοίγματος δεν είναι ενεργοποιημένη (το DIP 3 στο OFF), η εκμάθησή του πρέπει να πραγματοποιηθεί ούτως ή άλλως. γ) Αναμείνετε μέχρι να παρέλθει ο επιθυμητός χρόνος και κατόπιν πιέστε το πλήκτρο PROG για να αποθηκευτεί στη μνήμη ο χρόνος αναμονής και να κάνετε να επανεκκινηθεί το κάγκελο και να κλείσει. δ) το κάγκελο είναι κλειστό. Το DL 1 σταματά να αναβοσβήνει. Οι χρόνοι έχουν αποθηκευτεί στη μνήμη. Ξαναβάλτε το DIP 2 στο OFF. 7 Προγραμματισμός του τηλεχειριστηρίου MO, MO CLE, SUN, του διακόπτη επιλογής με κλειδί BLOCK Wi-Fi και του φανού προειδοποίησης SPARK Wi-Fi Επιβεβαιώστε πως το led διπλού χρώματος DL7 στο MASTER Wi-Fi ανάβει, εναλλάσσοντας το πράσινο με το κόκκινο χρώμα (κενή μνήμη) 1. Πιέστε και κρατήστε πατημένο τουλάχιστον για 3 δευτερόλεπτα το κουμπί PROG RX στην κάρτα MASTER Wi-Fi Αφού το αφήσετε, το led διπλού χρώματος DL7 εκπέμπει κόκκινο χρώμα, αναβοσβήνοντας για 10 δευτερόλεπτα. 2. Κατά το χρονικό αυτό διάστημα είναι αρκετό να πιέσετε ένα από τα πλήκτρα του τηλεχειριστηρίου για να αποθηκεύσετε τον κωδικό. Σημείωση: Το MASTER Wi-Fi εκτός από τον κωδικό μπορεί επίσης να αποθηκεύσει και το πλήκτρο/κανάλι που θέλετε να χρησιμοποιήσετε. Οπότε δείξετε ιδιαίτερη προσοχή στο πλήκτρο του τηλεχειριστηρίου που θα πατήσετε κατά την διαδικασία αποθήκευσης των κωδικών, επειδή αυτό θα είναι που στη συνέχεια θα ενεργοποιεί το πλήρες άνοιγμα. Αν δεν αποσταλεί οποιοσδήποτε κώδικας, μετά την πάροδο 10 δευτερολέπτων το κόκκινο led διπλού χρώματος DL7 που βρίσκεται στο MASTER Wi- Fi θα σβήσει, υποδεικνύοντας την έξοδο από τη διαδικασία του προγραμματισμού. Το led διπλού χρώματος DL7 θα αναβοσβήνει εναλλάσσοντας το πράσινο με το κόκκινο χρώμα, υποδεικνύοντας έτσι την απουσία οποιουδήποτε κώδικα από τη μνήμη. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/αποθηκευτεί και το τελευταίο τηλεχειριστήριο, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 3. Κατά τη διάρκεια αυτής της διαδικασίας εισάγετε το κλειδί στον διακόπτη επιλογής BLOCK Wi-Fi και γυρίστε το δεξιόστροφα, για να αποθηκεύσετε στην μνήμη τον κωδικό του διακόπτη επιλογής BLOCK Wi-Fi. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/αποθηκευτεί ο κωδικός του διακόπτη επιλογής BLOCK Wi-Fi, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 4. Κατά τη διάρκεια του χρόνου αυτού στην κάρτα του φανού προειδοποίησης SPARK Wi-Fi πιέστε το πλήκτρο S4 PROG TX. Η ορθή αποθήκευση του κώδικα του φανού προειδοποίησης υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Για να ολοκληρώστε τη διαδικασία αποθήκευσης των κωδίκων είναι αρκετό να αφήσετε να περάσουν 10 δευτερόλεπτα μέχρι να σβήσει το led διπλού χρωματισμού DL7 που ανάβει με κόκκινο χρώμα. Εναλλακτικά, μπορείτε να πατήσετε στιγμιαία το πλήκτρο PROG RX στο άκρο του MASTER Wi-Fi. Και σε αυτή την περίπτωση το led DL7 που έχει κόκκινο χρώμα σβήνει υποδεικνύοντας έτσι το τέλος της διαδικασίας αποθήκευσης. 8 Εξατομικεύστε την διαμόρφωση Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες Μικροδιακόπτες στο Μικροδιακόπτες στο ΟFF DIP3 Αυτόματο κλείσιμο ενεργοποιημένο Αυτόματο κλείσιμο μη ενεργοποιημένο DIP4 Φωτοκύτταρα ενεργά μόνο στο κλείσιμο Φωτοκύτταρα πάντα ενεργά DIP5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και συσκευή εκλάμψεων εκκινούν μαζί. DIP6 Χειρισμός βήμα-βήμα Αναποτελεσματικός χειρισμός στο άνοιγμα DIP7 Ενεργοποιημένο ηλεκτρονικό φρένο Απενεργοποιημένο ηλεκτρονικό φρένο DIP8 Επιβράδυνση μη ενεργοποιημένη Επιβράδυνση ενεργοποιημένη DIP9 Σταδιακή εκκίνηση ενεργοποιημένη Σταδιακή εκκίνηση απενεργοποιημένη DIP10 TEST παρακολούθησης προσέγγισης ενεργοποιημένο TEST παρακολούθησης προσέγγισης απενεργοποιημένο DIP11 - K800-K1400-K2200 DIP12 K2200 K800-K1400 ΣΗΜΑΝΤΙΚΟ: Η εγκατάσταση πρέπει να συμμορφώνεται με όλα τα πρότυπα και Κανονισμούς που προς το παρόν ισχύουν.

5 ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΤΟ PRINCE 24V ΜΕ T2 24V Wi-Fi 1ο Σύνδεση του δέκτη (πραγματοποιείται στο εργοστάσιο) ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΤΡΟΦΟΔΟΣΙΑ 230V 50-60Hz ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ 2 Συναρμολόγηση, τροφοδοσία, ρύθμιση και καταχώρηση στη μνήμη του φωτοκύτταρου NOVA WI-FI Τοποθετήστε τα φωτοκύτταρα στα αντιστηρίγματα ή στα κολωνάκια. Ρυθμίστε τον μικροδιακόπτη 1 στο ΟΝ στον δέκτη αλλά και στον πομπό (οι υπόλοιποι μικροδιακόπτες πρέπει να είναι ρυθμισμένοι στο OFF). Εισάγετε τις μπαταρίες ΑΑ (κωδ. ACG9519) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Πομπός ΤΧ => Το πράσινο led που βρίσκεται στον πομπό ανάβει για 10 δευτερόλεπτα, υποδεικνύοντας τη σωστή του λειτουργία. Έπειτα το led σβήνει αλλά ο πομπός παραμένει ενεργοποιημένος. Δέκτης RX => Το κόκκινο led ανάβει για 3 δευτερόλεπτα, αν στη συνέχεια σβήσει για 3 δευτερόλεπτα ευθυγραμμίστε τις οπτικές επαφές των δυο συσκευών έως ότου ανάψει συνεχώς το κόκκινο led. Τρία λεπτά μετά την εισαγωγή των μπαταριών το κόκκινο led σβήνει και αν θέλετε να ανανεώσετε για επιπλέον 3 λεπτά το χρόνο τότε πιέστε το πλήκτρο S3 PROG TX Για να πραγματοποιήσετε την αποθήκευση ακολουθήστε την διαδικασία που περιγράφεται παρακάτω: 1. Ενεργοποιήστε στο το DIP 1 του SW1 που βρίσκεται στο MASTER Wi-Fi 2. Πιέστε το πλήκτρο PROG RX που βρίσκεται στο MASTER Wi-Fi => το led διπλού χρώματος EDGE PHOT 1 θα αναβοσβήνει με κόκκινο χρώμα για 1 λεπτό (χρόνος ο οποίος απαιτείται για να γίνει η αποθήκευση). 3. Πιέστε το πλήκτρο S3 PROG TX στο δέκτη φωτοκύτταρου => στο MASTER Wi-Fi το led διπλού χρώματος EDGE PHOT 1 θα πάψει πλέον να αναβοσβήνει με κόκκινο χρώμα και θα αναβοσβήνει με πράσινο χρώμα. Ο ήχος του βομβητή θα επιβεβαιώσει την ορθή αποθήκευση του φωτοκύτταρου και αμέσως μετά το led διπλού χρώματος EDGE PHOT 2 θα αρχίσει να αναβοσβήνει πάλι με κόκκινο χρώμα. 4. Αφήστε να περάσει ένα λεπτό και το led διπλού χρώματος EDGE PHOT 2 θα σβήσει ή εναλλακτικά πιέστε το πλήκτρο PROG. RX τέσσερεις φορές για να ολοκληρώσετε τη διαδικασία της αποθήκευσης => όλα τα led διπλού χρωματισμού EDGE PHOT πρέπει να σβήσουν. 3 Τροφοδοσία του φανού προειδοποίησης SPARK Wi-Fi Εισάγετε τις παρεχόμενες μπαταρίες τύπου C (κωδ. ACG9518, 3 τεμάχια) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Μην τοποθετείτε το πλαστικό κάλυμμα χρώματος πορτοκαλί, για να μπορέσετε να πραγματοποιήσετε την αποθήκευση στην κάρτα MASTER Wi-Fi (σημείο 7) ΠΡΑΣΙΝΟ => PED ΓΚΡΙ => COM ΚΙΤΡΙΝΟ => EDGE ΜΑΥΡΟ => PHOT ΛΕΥΚΟ => ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΑΦΕ => A+ TEST ΚΙΝΗΤΗΡΑΣ 2 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΚΛΕΙΝΕΙ ΠΡΩΤΟΣ ΚΙΝΗΤΗΡΑΣ 1 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΑΝΟΙΓΕΙ ΠΡΩΤΟΣ

6 4Η ΦΑΣΗ (Ρυθμίσεις και έλεγχοι) 1 - Ξεμπλοκάρετε τους κινητήρες 2 - Ρυθμίστε τις μηχανικές ανασχέσεις μετακινώντας την πόρτα χειροκίνητα στις θέσεις πλήρους ανοίγματος και πλήρους κλεισίματος 3 - Επιβεβαιώστε το σωστό κούμπωμα των μηχανισμών ανάσχεσης. 4 - Τοποθετήστε την πόρτα σε ενδιάμεση θέση και μετά ξαναμπλοκάρετε τους κινητήρες. Μετακινήστε χειροκίνητα τις πόρτες έτσι ώστε να μπλοκάρουν ξανά τα γρανάζια. 5 - Ρυθμίστε όλους τους μικροδιακόπτες στη θέση OFF εκτός του DIP 7-12 στο (με ηλεκτρικό κλείσιμο ρυθμίστε επίσης και τα dip στο ). 6 - Ρυθμίστε το DIP 1 στο ΟΝ. Το led DL1 αναβοσβήνει. 7 - Πιέστε το PROG και κρατήστε το πιεσμένο. Το led DL2 και DL4 που βρίσκονται δίπλα από τα τους ακροδέκτες σύνδεσης των κινητήρων ανάβουν. Το M1 και μετά το M2 πρέπει να ανοίξουν αν ακόμη είναι πατημένο το πλήκτρο PROG (εάν είναι απαραίτητο αντιστρέψτε τα καλώδια του/ των κινητήρα/ων που κλείνει/κλείνουν, για να επαναφέρετε την κίνηση στη σωστή κατεύθυνση). 8 - Επαναφέρετε το DIP1 στο OFF. Το led DL1 σταματά να αναβοσβήνει. 5Η ΦΑΣΗ (Προγραμματισμός του χρόνου πλήρους ανοίγματος) 1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP 2 στο ΟΝ. Το led DL1 αναβοσβήνει. 2 - Πιέστε το πλήκτρο PROG. Η πρώτη πόρτα ανοίγει, καταγράφοντας τους χρόνους (Μ2 παραμένει κλειστή) 3 - Όταν το Μ1 έχει ολοκληρώσει το άνοιγμα ο κινητήρας σταματά (Οι χρόνοι του Μ1 έχουν αποθηκευτεί στη μνήμη) 4 - Η δεύτερη πόρτα ξεκινά να ανοίγει, καταγράφοντας τους χρόνους. 5 - Όταν το Μ2 έχει ολοκληρώσει το άνοιγμα ο κινητήρας σταματά (Οι χρόνοι του Μ2 έχουν αποθηκευτεί στη μνήμη) 6 - Πιέστε το πλήκτρο PROG. 7 - Το M2 κλείνει. Όταν η διαφορά φάσης μεταξύ των δυο τμημάτων της πόρτας είναι τέτοια ώστε δεν αλληλεπικαλύπτονται όταν κλείσουν, πιέστε το πλήκτρο PROG για να κλείσετε το Μ Το Μ1 κλείνει χωρίς τον κίνδυνο αλληλοεπικάλυψης με το Μ2. Το DL1 σταματά να αναβοσβήνει. 9 - Οι δυο κινητήρες σταματούν, οι χρόνοι που απαιτήθηκαν έχουν καταγραφεί και αποθηκευτεί Επαναφέρετε το DIP2 στο OFF Για να ενεργοποιήσετε το Αυτόματο Κλείσιμο στρέψτε δεξιόστροφα το trimmer TCA (DL6 ). Ο χρόνος μπορεί να ρυθμιστεί για διάστημα μεταξύ 0 και 120 δευτερολέπτων. 6Η ΦΑΣΗ (Προγραμματισμός του χρόνου ανοίγματος για τη διάβαση πεζών) 1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP2 στο. Το led DL1 αναβοσβήνει γρήγορα. 2 - Ρυθμίστε το DIP1 στο. Τώρα το led DL1 αναβοσβήνει με αργό ρυθμό. 3 - Φέρατε σε επαφή μεταξύ τους ακροδέκτες COM και PED BUTT. Το led DL1 αναβοσβήνει. 4 - Όταν η πόρτα είναι επαρκώς ανοιχτή συνδέστε ξανά μεταξύ τους ακροδέκτες COM και PED BUTT. Αυτό θα σταματήσει το M Φέρατε σε επαφή μεταξύ τους ακροδέκτες COM και PED BUTT. 6 - Το M1 κλείνει. Οι χρόνοι έχουν αποθηκευτεί στη μνήμη. 7 - Ξαναρυθμίστε τα DIP 1 και DIP2 στο OFF. 7 Προγραμματισμός του τηλεχειριστηρίου MO, MO CLE, SUN, του διακόπτη επιλογής με κλειδί BLOCK Wi-Fi και του φανού προειδοποίησης SPARK Wi-Fi Επιβεβαιώστε πως το led διπλού χρώματος DL7 στο MASTER Wi-Fi ανάβει, εναλλάσσοντας το πράσινο με το κόκκινο χρώμα (κενή μνήμη) 1. Πιέστε και κρατήστε πατημένο τουλάχιστον για 3 δευτερόλεπτα το κουμπί PROG RX στην κάρτα MASTER Wi-Fi Αφού το αφήσετε, το led διπλού χρώματος DL7 εκπέμπει κόκκινο χρώμα, αναβοσβήνοντας για 10 δευτερόλεπτα. 2. Κατά το χρονικό αυτό διάστημα είναι αρκετό να πιέσετε ένα από τα πλήκτρα του τηλεχειριστηρίου για να αποθηκεύσετε τον κωδικό. Σημείωση: Το MASTER Wi-Fi εκτός από τον κωδικό μπορεί επίσης να αποθηκεύσει και το πλήκτρο/κανάλι που θέλετε να χρησιμοποιήσετε. Οπότε δείξετε ιδιαίτερη προσοχή στο πλήκτρο του τηλεχειριστηρίου που θα πατήσετε κατά την διαδικασία αποθήκευσης των κωδικών, επειδή αυτό θα είναι που στη συνέχεια θα ενεργοποιεί το πλήρες άνοιγμα. Αν δεν αποσταλεί οποιοσδήποτε κώδικας, μετά την πάροδο 10 δευτερολέπτων το κόκκινο led διπλού χρώματος DL7 που βρίσκεται στο MASTER Wi-Fi θα σβήσει, υποδεικνύοντας την έξοδο από τη διαδικασία του προγραμματισμού. Το led διπλού χρώματος DL7 θα αναβοσβήνει εναλλάσσοντας το πράσινο με το κόκκινο χρώμα, υποδεικνύοντας έτσι την απουσία οποιουδήποτε κώδικα από τη μνήμη. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/αποθηκευτεί και το τελευταίο τηλεχειριστήριο, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 3. Κατά τη διάρκεια αυτής της διαδικασίας εισάγετε το κλειδί στον διακόπτη επιλογής BLOCK Wi-Fi και γυρίστε το δεξιόστροφα, για να αποθηκεύσετε στην μνήμη τον κωδικό του διακόπτη επιλογής BLOCK Wi-Fi. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/ αποθηκευτεί ο κωδικός του διακόπτη επιλογής BLOCK Wi-Fi, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 4. Κατά τη διάρκεια του χρόνου αυτού στην κάρτα του φανού προειδοποίησης SPARK Wi-Fi πιέστε το πλήκτρο S4 PROG TX. Η ορθή αποθήκευση του κώδικα του φανού προειδοποίησης υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Για να ολοκληρώστε τη διαδικασία αποθήκευσης των κωδίκων είναι αρκετό να αφήσετε να περάσουν 10 δευτερόλεπτα μέχρι να σβήσει το led διπλού χρωματισμού DL7 που ανάβει με κόκκινο χρώμα. Εναλλακτικά, μπορείτε να πατήσετε στιγμιαία το πλήκτρο PROG RX στο άκρο του MASTER Wi-Fi. Και σε αυτή την περίπτωση το led DL7 που έχει κόκκινο χρώμα σβήνει υποδεικνύοντας έτσι το τέλος της διαδικασίας αποθήκευσης. 8ο ΣΤΑΔΙΟ Εξατομίκευση της διαμόρφωσης Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες Μικροδιακόπτες στο ΟΝ Μικροδιακόπτες στο OFF DIP 3 Σύντομη αντιστροφή των τμημάτων σε περίπτωση πρόσκρουσης (EN12453) DIP 4 Φωτοκύτταρα ενεργά μόνο κατά το κλείσιμο Φωτοκύτταρα πάντα ενεργά DIP 5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και φανός προειδοποίησης εκκινούν ταυτόχρονα. DIP 6 Εντολές K butt και RADIO βήμα-βήμα Εντολές Κ butt και RADIO ανενεργές κατά το κλείσιμο DIP 7 Λειτουργία με αισθητήρα ρεύματος Λειτουργία με βάση το χρόνο DIP 8 Ενεργοποιημένο ηλεκτρικό κλείδωμα Απενεργοποιημένο ηλεκτρικό κλείδωμα DIP 9 Ενεργοποιημένη απελευθέρωση ηλεκτρικού κλειδώματος Απενεργοποιημένη απελευθέρωση ηλεκτρικού κλειδώματος DIP 10 Ενεργοποιημένη πρόσδεση ηλεκτρικού κλειδώματος Απενεργοποιημένη πρόσδεση ηλεκτρικού κλειδώματος DIP 11 Προετοιμασία εμπλοκής ενεργοποιημένη Προετοιμασία εμπλοκής απενεργοποιημένη DIP 12 Ενεργοποιημένο AUTOTEST Απενεργοποιημένο AUTOTEST DIP 13 1 Κινητήρας 2 Κινητήρες DIP 16 Ενεργοποιημένο άμεσο κλείσιμο με διέλευση μπροστά από τα φωτοκύτταρα. Απενεργοποιημένο άμεσο κλείσιμο με διέλευση μπροστά από τα φωτοκύτταρα.

7 ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΤΟ KING ΜΕ T2 Wi-Fi 1ο Σύνδεση του δέκτη (πραγματοποιείται στο εργοστάσιο) 2 Συναρμολόγηση, τροφοδοσία, ρύθμιση και καταχώρηση στη μνήμη του φωτοκύτταρου NOVA WI-FI Τοποθετήστε τα φωτοκύτταρα στα αντιστηρίγματα ή στα κολωνάκια. Ρυθμίστε τον μικροδιακόπτη 1 στο ΟΝ στον δέκτη αλλά και στον πομπό (οι υπόλοιποι μικροδιακόπτες πρέπει να είναι ρυθμισμένοι στο OFF). Εισάγετε τις μπαταρίες ΑΑ (κωδ. ACG9519) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Πομπός ΤΧ => Το πράσινο led που βρίσκεται στον πομπό ανάβει για 10 δευτερόλεπτα, υποδεικνύοντας τη σωστή του λειτουργία. Έπειτα το led σβήνει αλλά ο πομπός παραμένει ενεργοποιημένος. Δέκτης RX => Το κόκκινο led ανάβει για 3 δευτερόλεπτα, αν στη συνέχεια σβήσει για 3 δευτερόλεπτα ευθυγραμμίστε τις οπτικές επαφές των δυο συσκευών έως ότου ανάψει συνεχώς το κόκκινο led. Τρία λεπτά μετά την εισαγωγή των μπαταριών το κόκκινο led σβήνει και αν θέλετε να ανανεώσετε για επιπλέον 3 λεπτά το χρόνο τότε πιέστε το πλήκτρο S3 PROG TX ΠΡΑΣΙΝΟ => PED ΓΚΡΙ => COM ΚΙΤΡΙΝΟ => EDGE ΜΑΥΡΟ => PHOT ΛΕΥΚΟ => ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΑΦΕ => A+ TEST Για να πραγματοποιήσετε την αποθήκευση ακολουθήστε την διαδικασία που περιγράφεται παρακάτω: 1. Ενεργοποιήστε στο το DIP 1 του SW1 που βρίσκεται στο MASTER Wi-Fi 2. Πιέστε το πλήκτρο PROG RX που βρίσκεται στο MASTER Wi- Fi => το led διπλού χρώματος EDGE PHOT 1 θα αναβοσβήνει με κόκκινο χρώμα για 1 λεπτό (χρόνος ο οποίος απαιτείται για να γίνει η αποθήκευση). 3. Πιέστε το πλήκτρο S3 PROG TX στο δέκτη φωτοκύτταρου => στο MASTER Wi-Fi το led διπλού χρώματος EDGE PHOT 1 θα πάψει πλέον να αναβοσβήνει με κόκκινο χρώμα και θα αναβοσβήνει με πράσινο χρώμα. Ο ήχος του βομβητή θα επιβεβαιώσει την ορθή αποθήκευση του φωτοκύτταρου και αμέσως μετά το led διπλού χρώματος EDGE PHOT 2 θα αρχίσει να αναβοσβήνει πάλι με κόκκινο χρώμα. 4. Αφήστε να περάσει ένα λεπτό και το led διπλού χρώματος EDGE PHOT 2 θα σβήσει ή εναλλακτικά πιέστε το πλήκτρο PROG. RX τέσσερεις φορές για να ολοκληρώσετε τη διαδικασία της αποθήκευσης => όλα τα led διπλού χρωματισμού EDGE PHOT πρέπει να σβήσουν. ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΙΝΗΤΗΡΑΣ 2 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΚΛΕΙΝΕΙ ΠΡΩΤΟΣ ΣΥΝΔΕΣΤΕ ΤΟΝ ΠΥΚΝΩΤΗ ΜΕΤΑΞΥ V2 ΚΑΙ W2 U2 => 3 V2 => 1 W2 => 2 ΚΙΝΗΤΗΡΑΣ 1 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΑΝΟΙΓΕΙ ΠΡΩΤΟΣ ΣΥΝΔΕΣΤΕ ΤΟΝ ΠΥΚΝΩΤΗ ΜΕΤΑΞΥ V1 ΚΑΙ W1 U1 => 3 V1 => 1 W1 => 2 3 Τροφοδοσία του φανού προειδοποίησης SPARK Wi-Fi Εισάγετε τις παρεχόμενες μπαταρίες τύπου C (κωδ. ACG9518, 3 τεμάχια) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Μην τοποθετείτε το πλαστικό κάλυμμα χρώματος πορτοκαλί, για να μπορέσετε να πραγματοποιήσετε την αποθήκευση στην κάρτα MASTER Wi-Fi (σημείο 7) ΤΡΟΦΟΔΟΣΙΑ 230V 50-60Hz

8 4ο ΣΤΑΔΙΟ (Ρυθμίσεις και έλεγχοι) 1 - Απεμπλέξτε τους κινητήρες 2 - Ρυθμίστε τα μηχανικά σημεία κράτησης μετακινώντας χειροκίνητα την πόρτα στις θέσης πλήρους ανοίγματος και πλήρους κλεισίματος 3 - Ελέγξτε το σωστό σφίξιμο των σημείων κράτησης 4 - Τοποθετήστε τις πόρτες σε μέση θέση, δηλαδή ξαναμπλοκάρετε τους κινητήρες. Κινήστε ελαφρά τις πόρτες (χειροκίνητα) έτσι ώστε τα γρανάζια να μπλοκάρουν. 5 - Ρυθμίστε όλους τους μικροδιακόπτες των SW1 και SW2 στο OFF και το dip 7-13 του SW1 στο (με ηλεκτρικό κλείσιμο ρυθμίστε επίσης τα dip στο ) 6 - Ρυθμίστε το DIP 1 στο. Το led DL1 αναβοσβήνει. 7 - Πιέστε PROG και κρατήστε το πιεσμένο. Τα led DL5 και DL3 που βρίσκονται στο πλάι των ρελέ ανάβουν. Ο Μ1 και μετά ο Μ2 πρέπει να ανοίξουν εφόσον το PROG παραμένει πιεσμένο. Μετά 10 δευτερόλεπτα η αργή ταχύτητα τίθεται σε λειτουργία. Για να ρυθμίσετε την αργή ταχύτητα προχωρήστε σε ρύθμιση του trimmer LOW SPEED. Περιστρέψτε το trimmer TORQUE δεξιόστροφα για να αυξήσετε την ισχύ (εάν είναι απαραίτητο). 8 - Απελευθερώστε το πλήκτρο PROG. Αντιστρέψτε τα V και W του/των κινητήρα/ων που κλείνει/ουν, για να αποκαταστήσετε τη σωστή φορά κίνησης. 9 - Πιέστε PROG και κρατήστε το πιεσμένο. Τα led DL4 και DL6 που βρίσκονται στο πλάι των ρελέ ανάβουν. Ο Μ2 και έπειτα ο Μ1 πρέπει να κλείσουν. Κρατήστε πατημένο το PROG έως ότου ολοκληρωθεί πλήρως το κλείσιμο Ρυθμίστε το DIP1 στο OFF. Το led DL1 παύει να αναβοσβήνει. 5 ΣΤΑΔΙΟ (Προγραμματισμός των χρόνων πλήρους ανοίγματος) 1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP 2 στο ΟΝ. Το led DL1 αναβοσβήνει. 2 - Πιέστε το PROG. Η πρώτη πόρτα ανοίγει καταγράφοντας τους χρόνους (ο Μ2 παραμένει σταματημένη κλειστή) 3 - Αφού ο Μ1 έχει ολοκληρώσει το άνοιγμα, αναμείνατε 2 δευτερόλεπτα και πιέστε PROG (οι χρόνοι του Μ1 έχουν αποθηκευτεί στη μνήμη) 4 - Η δεύτερη πόρτα αρχίζει να ανοίγει καταγράφοντας τους χρόνους. 5 - Αφού ο Μ2 έχει ολοκληρώσει το άνοιγμα, αναμείνατε 2 δευτερόλεπτα και πιέστε PROG (οι χρόνοι του Μ2 έχουν αποθηκευτεί στη μνήμη) 6 - Περιμένετε να περάσει ο επιθυμητός χρόνος αναμονής πριν να επέλθει το αυτόματο κλείσιμο και μετά πιέστε το πλήκτρο PROG. 7 - Ο Μ2 κλείνει. Όταν η διαφορά φάσης μεταξύ των πορτών είναι τέτοια ώστε αυτές δεν θα αλληλεπικαλυφθούν όταν κλείσουν, πιέστε το PROG για να κλείσει ο Μ Ο Μ1 κλείνει χωρίς κίνδυνο αλληλοεπικάλυψης του Μ2. Το DL1 παύει να αναβοσβήνει. 9 - Οι δυο κινητήρες έχουν σταματήσει, οι χρόνοι τους έχουν αποθηκευτεί στη μνήμη 10 - Ρυθμίστε το DIP2 στο OFF. 6ο ΣΤΑΔΙΟ (Προγραμματισμός χρόνου για άνοιγμα διάβασης πεζών) 1 - Οι δυο πόρτες είναι κλειστές. Τοποθετήστε το DIP2 στο. Το led DL1 αναβοσβήνει γρήγορα. 2 - Τοποθετήστε το DIP1 στο. Το led DL1 αναβοσβήνει αργά. 3 - Φέρτε σε επαφή τους ακροδέκτες COM και Ped Butt. Το led DL1 αναβοσβήνει. 4 - Όταν η πόρτα είναι αρκετά ανοικτή, ξαναφέρετε σε επαφή τους ακροδέκτες COM και Ped Butt. Αυτό θα σταματήσει τον Μ Αναμείνατε μέχρι να παρέλθει ο επιθυμητός χρόνος αναμονής πριν επέλθει το αυτόματο κλείσιμο και αμέσως μετά ξαναφέρετε σε επαφή τους ακροδέκτες COM και Ped Butt. 6 - Ο Μ2 κλείνει. Οι χρόνοι έχουν απομνημονευθεί. 7 - Ρυθμίστε τα DIP 1 και DIP2 του SW1 στο OFF. 7 Προγραμματισμός του τηλεχειριστηρίου MO, MO CLE, SUN, του διακόπτη επιλογής με κλειδί BLOCK Wi-Fi και του φανού προειδοποίησης SPARK Wi-Fi Επιβεβαιώστε πως το led διπλού χρώματος DL7 στο MASTER Wi-Fi ανάβει, εναλλάσσοντας το πράσινο με το κόκκινο χρώμα (κενή μνήμη) 1. Πιέστε και κρατήστε πατημένο τουλάχιστον για 3 δευτερόλεπτα το κουμπί PROG RX στην κάρτα MASTER Wi-Fi Αφού το αφήσετε, το led διπλού χρώματος DL7 εκπέμπει κόκκινο χρώμα, αναβοσβήνοντας για 10 δευτερόλεπτα. 2. Κατά το χρονικό αυτό διάστημα είναι αρκετό να πιέσετε ένα από τα πλήκτρα του τηλεχειριστηρίου για να αποθηκεύσετε τον κωδικό. Σημείωση: Το MASTER Wi-Fi εκτός από τον κωδικό μπορεί επίσης να αποθηκεύσει και το πλήκτρο/κανάλι που θέλετε να χρησιμοποιήσετε. Οπότε δείξετε ιδιαίτερη προσοχή στο πλήκτρο του τηλεχειριστηρίου που θα πατήσετε κατά την διαδικασία αποθήκευσης των κωδικών, επειδή αυτό θα είναι που στη συνέχεια θα ενεργοποιεί το πλήρες άνοιγμα. Αν δεν αποσταλεί οποιοσδήποτε κώδικας, μετά την πάροδο 10 δευτερολέπτων το κόκκινο led διπλού χρώματος DL7 που βρίσκεται στο MASTER Wi-Fi θα σβήσει, υποδεικνύοντας την έξοδο από τη διαδικασία του προγραμματισμού. Το led διπλού χρώματος DL7 θα αναβοσβήνει εναλλάσσοντας το πράσινο με το κόκκινο χρώμα, υποδεικνύοντας έτσι την απουσία οποιουδήποτε κώδικα από τη μνήμη. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/αποθηκευτεί και το τελευταίο τηλεχειριστήριο, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 3. Κατά τη διάρκεια αυτής της διαδικασίας εισάγετε το κλειδί στον διακόπτη επιλογής BLOCK Wi-Fi και γυρίστε το δεξιόστροφα, για να αποθηκεύσετε στην μνήμη τον κωδικό του διακόπτη επιλογής BLOCK Wi-Fi. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/ αποθηκευτεί ο κωδικός του διακόπτη επιλογής BLOCK Wi-Fi, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 4. Κατά τη διάρκεια του χρόνου αυτού στην κάρτα του φανού προειδοποίησης SPARK Wi-Fi πιέστε το πλήκτρο S4 PROG TX. Η ορθή αποθήκευση του κώδικα του φανού προειδοποίησης υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Για να ολοκληρώστε τη διαδικασία αποθήκευσης των κωδίκων είναι αρκετό να αφήσετε να περάσουν 10 δευτερόλεπτα μέχρι να σβήσει το led διπλού χρωματισμού DL7 που ανάβει με κόκκινο χρώμα. Εναλλακτικά, μπορείτε να πατήσετε στιγμιαία το πλήκτρο PROG RX στο άκρο του MASTER Wi-Fi. Και σε αυτή την περίπτωση το led DL7 που έχει κόκκινο χρώμα σβήνει υποδεικνύοντας έτσι το τέλος της διαδικασίας αποθήκευσης. 8ο ΣΤΑΔΙΟ Εξατομίκευση της διαμόρφωσης Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες Μικροδιακόπτες στο ΟΝ Μικροδιακόπτες στο OFF DIP 3 Αυτόματο κλείσιμο ενεργοποιημένο Αυτόματο κλείσιμο απενεργοποιημένο DIP 4 Φωτοκύτταρα ενεργά μόνο στο κλείσιμο Φωτοκύτταρα πάντα ενεργά DIP 5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και συσκευή εκλάμψεων εκκινούν μαζί. DIP 6 Χειρισμός Κ butt και RADIO ανενεργοί στο άνοιγμα Χειρισμός K butt και RADIO βήμα-βήμα DIP 7 Επιβράδυνση ενεργοποιημένη Επιβράδυνση μη ενεργοποιημένη DIP 8 Ηλεκτρικό κλείδωμα ενεργοποιημένο Ηλεκτρικό κλείδωμα μη ενεργοποιημένο DIP 9 Απεμπλοκή ηλεκτρικού κλειδώματος και διευκόλυνση μπλοκαρίσματος ενεργοποιημένα. Απεμπλοκή ηλεκτρικού κλειδώματος και διευκόλυνση μπλοκαρίσματος απενεργοποιημένα. DIP 10 Ζεύξη ηλεκτρικού κλειδώματος ενεργοποιημένη Ζεύξη ηλεκτρικού κλειδώματος απενεργοποιημένη DIP 11 Λειτουργία black out ενεργοποιημένη (δείτε στο εγχειρίδιο για περισσότερες πληροφορίες) Λειτουργία black out απενεργοποιημένη DIP 12 Επανακλείσιμο των φωτοκυττάρων στο πέρασμα ενεργοποιημένο DIP 13 ΑUTOTEST παρακολούθησης προσέγγισης ενεργοποιημένο Τα DIP και 16 πρέπει να είναι ρυθμισμένα στο OFF για το KING 230V JP 17 Κλειστό για 2 κινητήρες. Ανοιχτό για έναν κινητήρα. JP1, JP2 και JP3 πρέπει να είναι κλειστά. Επανακλείσιμο των φωτοκυττάρων στο πέρασμα απενεργοποιημένο AUTOTEST παρακολούθησης προσέγγισης απενεργοποιημένο

9 ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΤΟ KING 24V ΜΕ T2 24V Wi-Fi 1ο Σύνδεση του δέκτη (πραγματοποιείται στο εργοστάσιο) ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΤΡΟΦΟΔΟΣΙΑ 230V 50-60Hz ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ 2 Συναρμολόγηση, τροφοδοσία, ρύθμιση και καταχώρηση στη μνήμη του φωτοκύτταρου NOVA WI-FI Τοποθετήστε τα φωτοκύτταρα στα αντιστηρίγματα ή στα κολωνάκια. Ρυθμίστε τον μικροδιακόπτη 1 στο ΟΝ στον δέκτη αλλά και στον πομπό (οι υπόλοιποι μικροδιακόπτες πρέπει να είναι ρυθμισμένοι στο OFF). Εισάγετε τις μπαταρίες ΑΑ (κωδ. ACG9519) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Πομπός ΤΧ => Το πράσινο led που βρίσκεται στον πομπό ανάβει για 10 δευτερόλεπτα, υποδεικνύοντας τη σωστή του λειτουργία. Έπειτα το led σβήνει αλλά ο πομπός παραμένει ενεργοποιημένος. Δέκτης RX => Το κόκκινο led ανάβει για 3 δευτερόλεπτα, αν στη συνέχεια σβήσει για 3 δευτερόλεπτα ευθυγραμμίστε τις οπτικές επαφές των δυο συσκευών έως ότου ανάψει συνεχώς το κόκκινο led. Τρία λεπτά μετά την εισαγωγή των μπαταριών το κόκκινο led σβήνει και αν θέλετε να ανανεώσετε για επιπλέον 3 λεπτά το χρόνο τότε πιέστε το πλήκτρο S3 PROG TX Για να πραγματοποιήσετε την αποθήκευση ακολουθήστε την διαδικασία που περιγράφεται παρακάτω: 1. Ενεργοποιήστε στο το DIP 1 του SW1 που βρίσκεται στο MASTER Wi-Fi 2. Πιέστε το πλήκτρο PROG RX που βρίσκεται στο MASTER Wi- Fi => το led διπλού χρώματος EDGE PHOT 1 θα αναβοσβήνει με κόκκινο χρώμα για 1 λεπτό (χρόνος ο οποίος απαιτείται για να γίνει η αποθήκευση). 3. Πιέστε το πλήκτρο S3 PROG TX στο δέκτη φωτοκύτταρου => στο MASTER Wi-Fi το led διπλού χρώματος EDGE PHOT 1 θα πάψει πλέον να αναβοσβήνει με κόκκινο χρώμα και θα αναβοσβήνει με πράσινο χρώμα. Ο ήχος του βομβητή θα επιβεβαιώσει την ορθή αποθήκευση του φωτοκύτταρου και αμέσως μετά το led διπλού χρώματος EDGE PHOT 2 θα αρχίσει να αναβοσβήνει πάλι με κόκκινο χρώμα. 4. Αφήστε να περάσει ένα λεπτό και το led διπλού χρώματος EDGE PHOT 2 θα σβήσει ή εναλλακτικά πιέστε το πλήκτρο PROG. RX τέσσερεις φορές για να ολοκληρώσετε τη διαδικασία της αποθήκευσης => όλα τα led διπλού χρωματισμού EDGE PHOT πρέπει να σβήσουν. ΠΡΑΣΙΝΟ => PED ΓΚΡΙ => COM ΚΙΤΡΙΝΟ => EDGE ΜΑΥΡΟ => PHOT ΛΕΥΚΟ => ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΑΦΕ => A+ TEST ΣΥΝΔΈΣΤΕ ΣΤΙΣ ΛΉΨΕΙΣ 1 ΚΑΙ 2 ΚΙΝΗΤΗΡΑΣ 2 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΚΛΕΙΝΕΙ ΠΡΩΤΟΣ ΚΙΝΗΤΗΡΑΣ 1 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΑΝΟΙΓΕΙ ΠΡΩΤΟΣ 3 Τροφοδοσία του φανού προειδοποίησης SPARK Wi-Fi Εισάγετε τις παρεχόμενες μπαταρίες τύπου C (κωδ. ACG9518, 3 τεμάχια) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Μην τοποθετείτε το πλαστικό κάλυμμα χρώματος πορτοκαλί, για να μπορέσετε να πραγματοποιήσετε την αποθήκευση στην κάρτα MASTER Wi-Fi (σημείο 7)

10 4Η ΦΑΣΗ (Ρυθμίσεις και έλεγχοι) 1 - Ξεμπλοκάρετε τους κινητήρες 2 - Ρυθμίστε τις μηχανικές ανασχέσεις μετακινώντας την πόρτα χειροκίνητα στις θέσεις πλήρους ανοίγματος και πλήρους κλεισίματος 3 - Επιβεβαιώστε το σωστό κούμπωμα των μηχανισμών ανάσχεσης. 4 - Τοποθετήστε την πόρτα σε ενδιάμεση θέση και μετά ξαναμπλοκάρετε τους κινητήρες. Μετακινήστε χειροκίνητα τις πόρτες έτσι ώστε να μπλοκάρουν ξανά τα γρανάζια. 5 - Ρυθμίστε όλους τους μικροδιακόπτες στη θέση OFF εκτός του DIP στο (με ηλεκτρικό κλείσιμο ρυθμίστε επίσης και τα dip στο ). 6 - Ρυθμίστε το DIP 1 στο ΟΝ. Το led DL1 αναβοσβήνει. 7 - Πιέστε το PROG και κρατήστε το πιεσμένο. Το led DL2 και DL4 που βρίσκονται δίπλα από τα τους ακροδέκτες σύνδεσης των κινητήρων ανάβουν. Το M1 και μετά το M2 πρέπει να ανοίξουν αν ακόμη είναι πατημένο το πλήκτρο PROG (εάν είναι απαραίτητο αντιστρέψτε τα καλώδια του/ των κινητήρα/ων που κλείνει/κλείνουν, για να επαναφέρετε την κίνηση στη σωστή κατεύθυνση). 8 - Επαναφέρετε το DIP1 στο OFF. Το led DL1 σταματά να αναβοσβήνει. 5Η ΦΑΣΗ (Προγραμματισμός του χρόνου πλήρους ανοίγματος) 1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP 2 στο ΟΝ. Το led DL1 αναβοσβήνει. 2 - Πιέστε το πλήκτρο PROG. Η πρώτη πόρτα ανοίγει, καταγράφοντας τους χρόνους (Μ2 παραμένει κλειστή) 3 - Όταν το Μ1 έχει ολοκληρώσει το άνοιγμα ο κινητήρας σταματά (Οι χρόνοι του Μ1 έχουν αποθηκευτεί στη μνήμη) 4 - Η δεύτερη πόρτα ξεκινά να ανοίγει, καταγράφοντας τους χρόνους. 5 - Όταν το Μ2 έχει ολοκληρώσει το άνοιγμα ο κινητήρας σταματά (Οι χρόνοι του Μ2 έχουν αποθηκευτεί στη μνήμη) 6 - Πιέστε το πλήκτρο PROG. 7 - Το M2 κλείνει. Όταν η διαφορά φάσης μεταξύ των δυο τμημάτων της πόρτας είναι τέτοια ώστε δεν αλληλεπικαλύπτονται όταν κλείσουν, πιέστε το πλήκτρο PROG για να κλείσετε το Μ Το Μ1 κλείνει χωρίς τον κίνδυνο αλληλοεπικάλυψης με το Μ2. Το DL1 σταματά να αναβοσβήνει. 9 - Οι δυο κινητήρες σταματούν, οι χρόνοι που απαιτήθηκαν έχουν καταγραφεί και αποθηκευτεί Επαναφέρετε το DIP2 στο OFF Για να ενεργοποιήσετε το Αυτόματο Κλείσιμο στρέψτε δεξιόστροφα το trimmer TCA (DL6 ). Ο χρόνος μπορεί να ρυθμιστεί για διάστημα μεταξύ 0 και 120 δευτερολέπτων. 6Η ΦΑΣΗ (Προγραμματισμός του χρόνου ανοίγματος για τη διάβαση πεζών) 1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP2 στο. Το led DL1 αναβοσβήνει γρήγορα. 2 - Ρυθμίστε το DIP1 στο. Τώρα το led DL1 αναβοσβήνει με αργό ρυθμό. 3 - Φέρατε σε επαφή μεταξύ τους ακροδέκτες COM και PED BUTT. Το led DL1 αναβοσβήνει. 4 - Όταν η πόρτα είναι επαρκώς ανοιχτή συνδέστε ξανά μεταξύ τους ακροδέκτες COM και PED BUTT. Αυτό θα σταματήσει το M Φέρατε σε επαφή μεταξύ τους ακροδέκτες COM και PED BUTT. 6 - Το M1 κλείνει. Οι χρόνοι έχουν αποθηκευτεί στη μνήμη. 7 - Ξαναρυθμίστε τα DIP 1 και DIP2 στο OFF. 7 Προγραμματισμός του τηλεχειριστηρίου MO, MO CLE, SUN, του διακόπτη επιλογής με κλειδί BLOCK Wi-Fi και του φανού προειδοποίησης SPARK Wi-Fi Επιβεβαιώστε πως το led διπλού χρώματος DL7 στο MASTER Wi-Fi ανάβει, εναλλάσσοντας το πράσινο με το κόκκινο χρώμα (κενή μνήμη) 1. Πιέστε και κρατήστε πατημένο τουλάχιστον για 3 δευτερόλεπτα το κουμπί PROG RX στην κάρτα MASTER Wi-Fi Αφού το αφήσετε, το led διπλού χρώματος DL7 εκπέμπει κόκκινο χρώμα, αναβοσβήνοντας για 10 δευτερόλεπτα. 2. Κατά το χρονικό αυτό διάστημα είναι αρκετό να πιέσετε ένα από τα πλήκτρα του τηλεχειριστηρίου για να αποθηκεύσετε τον κωδικό. Σημείωση: Το MASTER Wi-Fi εκτός από τον κωδικό μπορεί επίσης να αποθηκεύσει και το πλήκτρο/κανάλι που θέλετε να χρησιμοποιήσετε. Οπότε δείξετε ιδιαίτερη προσοχή στο πλήκτρο του τηλεχειριστηρίου που θα πατήσετε κατά την διαδικασία αποθήκευσης των κωδικών, επειδή αυτό θα είναι που στη συνέχεια θα ενεργοποιεί το πλήρες άνοιγμα. Αν δεν αποσταλεί οποιοσδήποτε κώδικας, μετά την πάροδο 10 δευτερολέπτων το κόκκινο led διπλού χρώματος DL7 που βρίσκεται στο MASTER Wi-Fi θα σβήσει, υποδεικνύοντας την έξοδο από τη διαδικασία του προγραμματισμού. Το led διπλού χρώματος DL7 θα αναβοσβήνει εναλλάσσοντας το πράσινο με το κόκκινο χρώμα, υποδεικνύοντας έτσι την απουσία οποιουδήποτε κώδικα από τη μνήμη. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/αποθηκευτεί και το τελευταίο τηλεχειριστήριο, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 3. Κατά τη διάρκεια αυτής της διαδικασίας εισάγετε το κλειδί στον διακόπτη επιλογής BLOCK Wi-Fi και γυρίστε το δεξιόστροφα, για να αποθηκεύσετε στην μνήμη τον κωδικό του διακόπτη επιλογής BLOCK Wi-Fi. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/ αποθηκευτεί ο κωδικός του διακόπτη επιλογής BLOCK Wi-Fi, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 4. Κατά τη διάρκεια του χρόνου αυτού στην κάρτα του φανού προειδοποίησης SPARK Wi-Fi πιέστε το πλήκτρο S4 PROG TX. Η ορθή αποθήκευση του κώδικα του φανού προειδοποίησης υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Για να ολοκληρώστε τη διαδικασία αποθήκευσης των κωδίκων είναι αρκετό να αφήσετε να περάσουν 10 δευτερόλεπτα μέχρι να σβήσει το led διπλού χρωματισμού DL7 που ανάβει με κόκκινο χρώμα. Εναλλακτικά, μπορείτε να πατήσετε στιγμιαία το πλήκτρο PROG RX στο άκρο του MASTER Wi-Fi. Και σε αυτή την περίπτωση το led DL7 που έχει κόκκινο χρώμα σβήνει υποδεικνύοντας έτσι το τέλος της διαδικασίας αποθήκευσης. 8ο ΣΤΑΔΙΟ Εξατομίκευση της διαμόρφωσης Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες Μικροδιακόπτες στο ΟΝ Μικροδιακόπτες στο OFF DIP 3 Σύντομη αντιστροφή των τμημάτων σε περίπτωση πρόσκρουσης (EN12453) DIP 4 Φωτοκύτταρα ενεργά μόνο κατά το κλείσιμο Φωτοκύτταρα πάντα ενεργά DIP 5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και φανός προειδοποίησης εκκινούν ταυτόχρονα. DIP 6 Εντολές K butt και RADIO βήμα-βήμα Εντολές Κ butt και RADIO ανενεργές κατά το κλείσιμο DIP 7 Λειτουργία με αισθητήρα ρεύματος Λειτουργία με βάση το χρόνο DIP 8 Ενεργοποιημένο ηλεκτρικό κλείδωμα Απενεργοποιημένο ηλεκτρικό κλείδωμα DIP 9 Ενεργοποιημένη απελευθέρωση ηλεκτρικού κλειδώματος Απενεργοποιημένη απελευθέρωση ηλεκτρικού κλειδώματος DIP 10 Ενεργοποιημένη πρόσδεση ηλεκτρικού κλειδώματος Απενεργοποιημένη πρόσδεση ηλεκτρικού κλειδώματος DIP 11 Προετοιμασία εμπλοκής ενεργοποιημένη Προετοιμασία εμπλοκής απενεργοποιημένη DIP 12 Ενεργοποιημένο AUTOTEST Απενεργοποιημένο AUTOTEST DIP 13 1 Κινητήρας 2 Κινητήρες DIP 16 Ενεργοποιημένο άμεσο κλείσιμο με διέλευση μπροστά από τα φωτοκύτταρα. Απενεργοποιημένο άμεσο κλείσιμο με διέλευση μπροστά από τα φωτοκύτταρα.

11 ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΤΟ PREMIER 24V ΜΕ T2 24V Wi-Fi ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΤΡΟΦΟΔΟΣΙΑ 230V 50-60Hz ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ 1ο Σύνδεση του δέκτη (πραγματοποιείται στο εργοστάσιο) 2 Συναρμολόγηση, τροφοδοσία, ρύθμιση και καταχώρηση στη μνήμη του φωτοκύτταρου NOVA WI-FI Τοποθετήστε τα φωτοκύτταρα στα αντιστηρίγματα ή στα κολωνάκια. Ρυθμίστε τον μικροδιακόπτη 1 στο ΟΝ στον δέκτη αλλά και στον πομπό (οι υπόλοιποι μικροδιακόπτες πρέπει να είναι ρυθμισμένοι στο OFF). Εισάγετε τις μπαταρίες ΑΑ (κωδ. ACG9519) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Πομπός ΤΧ => Το πράσινο led που βρίσκεται στον πομπό ανάβει για 10 δευτερόλεπτα, υποδεικνύοντας τη σωστή του λειτουργία. Έπειτα το led σβήνει αλλά ο πομπός παραμένει ενεργοποιημένος. Δέκτης RX => Το κόκκινο led ανάβει για 3 δευτερόλεπτα, αν στη συνέχεια σβήσει για 3 δευτερόλεπτα ευθυγραμμίστε τις οπτικές επαφές των δυο συσκευών έως ότου ανάψει συνεχώς το κόκκινο led. Τρία λεπτά μετά την εισαγωγή των μπαταριών το κόκκινο led σβήνει και αν θέλετε να ανανεώσετε για επιπλέον 3 λεπτά το χρόνο τότε πιέστε το πλήκτρο S3 PROG TX Για να πραγματοποιήσετε την αποθήκευση ακολουθήστε την διαδικασία που περιγράφεται παρακάτω: 1. Ενεργοποιήστε στο το DIP 1 του SW1 που βρίσκεται στο MASTER Wi-Fi 2. Πιέστε το πλήκτρο PROG RX που βρίσκεται στο MASTER Wi-Fi => το led διπλού χρώματος EDGE PHOT 1 θα αναβοσβήνει με κόκκινο χρώμα για 1 λεπτό (χρόνος ο οποίος απαιτείται για να γίνει η αποθήκευση). 3. Πιέστε το πλήκτρο S3 PROG TX στο δέκτη φωτοκύτταρου => στο MASTER Wi-Fi το led διπλού χρώματος EDGE PHOT 1 θα πάψει πλέον να αναβοσβήνει με κόκκινο χρώμα και θα αναβοσβήνει με πράσινο χρώμα. Ο ήχος του βομβητή θα επιβεβαιώσει την ορθή αποθήκευση του φωτοκύτταρου και αμέσως μετά το led διπλού χρώματος EDGE PHOT 2 θα αρχίσει να αναβοσβήνει πάλι με κόκκινο χρώμα. 4. Αφήστε να περάσει ένα λεπτό και το led διπλού χρώματος EDGE PHOT 2 θα σβήσει ή εναλλακτικά πιέστε το πλήκτρο PROG. RX τέσσερεις φορές για να ολοκληρώσετε τη διαδικασία της αποθήκευσης => όλα τα led διπλού χρωματισμού EDGE PHOT πρέπει να σβήσουν. 3 Τροφοδοσία του φανού προειδοποίησης SPARK Wi-Fi Εισάγετε τις παρεχόμενες μπαταρίες τύπου C (κωδ. ACG9518, 3 τεμάχια) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Μην τοποθετείτε το πλαστικό κάλυμμα χρώματος πορτοκαλί, για να μπορέσετε να πραγματοποιήσετε την αποθήκευση στην κάρτα MASTER Wi-Fi (σημείο 7) ΠΡΑΣΙΝΟ => PED ΓΚΡΙ => COM ΚΙΤΡΙΝΟ => EDGE ΜΑΥΡΟ => PHOT ΛΕΥΚΟ => ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΑΦΕ => A+ TEST ΚΙΝΗΤΗΡΑΣ 2 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΚΛΕΙΝΕΙ ΠΡΩΤΟΣ ΚΙΝΗΤΗΡΑΣ 1 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΑΝΟΙΓΕΙ ΠΡΩΤΟΣ

12 4Η ΦΑΣΗ (Ρυθμίσεις και έλεγχοι) 1 - Ξεμπλοκάρετε τους κινητήρες 2 - Ρυθμίστε τις μηχανικές ανασχέσεις μετακινώντας την πόρτα χειροκίνητα στις θέσεις πλήρους ανοίγματος και πλήρους κλεισίματος 3 - Επιβεβαιώστε το σωστό κούμπωμα των μηχανισμών ανάσχεσης. 4 - Τοποθετήστε την πόρτα σε ενδιάμεση θέση και μετά ξαναμπλοκάρετε τους κινητήρες. Μετακινήστε χειροκίνητα τις πόρτες έτσι ώστε να μπλοκάρουν ξανά τα γρανάζια. 5 - Ρυθμίστε όλους τους μικροδιακόπτες στη θέση OFF εκτός του DIP στο (με ηλεκτρικό κλείσιμο ρυθμίστε επίσης και τα dip στο, DIP 14 OFF). 6 - Ρυθμίστε το DIP 1 στο ΟΝ. Το led DL1 αναβοσβήνει. 7 - Πιέστε το PROG και κρατήστε το πιεσμένο. Το led DL2 και DL4 που βρίσκονται δίπλα από τα τους ακροδέκτες σύνδεσης των κινητήρων ανάβουν. Το M1 και μετά το M2 πρέπει να ανοίξουν αν ακόμη είναι πατημένο το πλήκτρο PROG (εάν είναι απαραίτητο αντιστρέψτε τα καλώδια του/ των κινητήρα/ων που κλείνει/κλείνουν, για να επαναφέρετε την κίνηση στη σωστή κατεύθυνση). 8 - Επαναφέρετε το DIP1 στο OFF. Το led DL1 σταματά να αναβοσβήνει. 5Η ΦΑΣΗ (Προγραμματισμός του χρόνου πλήρους ανοίγματος) 1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP 2 στο ΟΝ. Το led DL1 αναβοσβήνει. 2 - Πιέστε το πλήκτρο PROG. Η πρώτη πόρτα ανοίγει, καταγράφοντας τους χρόνους (Μ2 παραμένει κλειστή) 3 - Όταν το Μ1 έχει ολοκληρώσει το άνοιγμα ο κινητήρας σταματά (Οι χρόνοι του Μ1 έχουν αποθηκευτεί στη μνήμη) 4 - Η δεύτερη πόρτα ξεκινά να ανοίγει, καταγράφοντας τους χρόνους. 5 - Όταν το Μ2 έχει ολοκληρώσει το άνοιγμα ο κινητήρας σταματά (Οι χρόνοι του Μ2 έχουν αποθηκευτεί στη μνήμη) 6 - Πιέστε το πλήκτρο PROG. 7 - Το M2 κλείνει. Όταν η διαφορά φάσης μεταξύ των δυο τμημάτων της πόρτας είναι τέτοια ώστε δεν αλληλεπικαλύπτονται όταν κλείσουν, πιέστε το πλήκτρο PROG για να κλείσετε το Μ Το Μ1 κλείνει χωρίς τον κίνδυνο αλληλοεπικάλυψης με το Μ2. Το DL1 σταματά να αναβοσβήνει. 9 - Οι δυο κινητήρες σταματούν, οι χρόνοι που απαιτήθηκαν έχουν καταγραφεί και αποθηκευτεί Επαναφέρετε το DIP2 στο OFF Για να ενεργοποιήσετε το Αυτόματο Κλείσιμο στρέψτε δεξιόστροφα το trimmer TCA (DL6 ). Ο χρόνος μπορεί να ρυθμιστεί για διάστημα μεταξύ 0 και 120 δευτερολέπτων. 6Η ΦΑΣΗ (Προγραμματισμός του χρόνου ανοίγματος για τη διάβαση πεζών) 1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP2 στο. Το led DL1 αναβοσβήνει γρήγορα. 2 - Ρυθμίστε το DIP1 στο. Τώρα το led DL1 αναβοσβήνει με αργό ρυθμό. 3 - Φέρατε σε επαφή μεταξύ τους ακροδέκτες COM και PED BUTT. Το led DL1 αναβοσβήνει. 4 - Όταν η πόρτα είναι επαρκώς ανοιχτή συνδέστε ξανά μεταξύ τους ακροδέκτες COM και PED BUTT. Αυτό θα σταματήσει το M Φέρατε σε επαφή μεταξύ τους ακροδέκτες COM και PED BUTT. 6 - Το M1 κλείνει. Οι χρόνοι έχουν αποθηκευτεί στη μνήμη. 7 - Ξαναρυθμίστε τα DIP 1 και DIP2 στο OFF. 7 Προγραμματισμός του τηλεχειριστηρίου MO, MO CLE, SUN, του διακόπτη επιλογής με κλειδί BLOCK Wi-Fi και του φανού προειδοποίησης SPARK Wi-Fi Επιβεβαιώστε πως το led διπλού χρώματος DL7 στο MASTER Wi-Fi ανάβει, εναλλάσσοντας το πράσινο με το κόκκινο χρώμα (κενή μνήμη) 1. Πιέστε και κρατήστε πατημένο τουλάχιστον για 3 δευτερόλεπτα το κουμπί PROG RX στην κάρτα MASTER Wi-Fi Αφού το αφήσετε, το led διπλού χρώματος DL7 εκπέμπει κόκκινο χρώμα, αναβοσβήνοντας για 10 δευτερόλεπτα. 2. Κατά το χρονικό αυτό διάστημα είναι αρκετό να πιέσετε ένα από τα πλήκτρα του τηλεχειριστηρίου για να αποθηκεύσετε τον κωδικό. Σημείωση: Το MASTER Wi-Fi εκτός από τον κωδικό μπορεί επίσης να αποθηκεύσει και το πλήκτρο/κανάλι που θέλετε να χρησιμοποιήσετε. Οπότε δείξετε ιδιαίτερη προσοχή στο πλήκτρο του τηλεχειριστηρίου που θα πατήσετε κατά την διαδικασία αποθήκευσης των κωδικών, επειδή αυτό θα είναι που στη συνέχεια θα ενεργοποιεί το πλήρες άνοιγμα. Αν δεν αποσταλεί οποιοσδήποτε κώδικας, μετά την πάροδο 10 δευτερολέπτων το κόκκινο led διπλού χρώματος DL7 που βρίσκεται στο MASTER Wi-Fi θα σβήσει, υποδεικνύοντας την έξοδο από τη διαδικασία του προγραμματισμού. Το led διπλού χρώματος DL7 θα αναβοσβήνει εναλλάσσοντας το πράσινο με το κόκκινο χρώμα, υποδεικνύοντας έτσι την απουσία οποιουδήποτε κώδικα από τη μνήμη. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/αποθηκευτεί και το τελευταίο τηλεχειριστήριο, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 3. Κατά τη διάρκεια αυτής της διαδικασίας εισάγετε το κλειδί στον διακόπτη επιλογής BLOCK Wi-Fi και γυρίστε το δεξιόστροφα, για να αποθηκεύσετε στην μνήμη τον κωδικό του διακόπτη επιλογής BLOCK Wi-Fi. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/ αποθηκευτεί ο κωδικός του διακόπτη επιλογής BLOCK Wi-Fi, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 4. Κατά τη διάρκεια του χρόνου αυτού στην κάρτα του φανού προειδοποίησης SPARK Wi-Fi πιέστε το πλήκτρο S4 PROG TX. Η ορθή αποθήκευση του κώδικα του φανού προειδοποίησης υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Για να ολοκληρώστε τη διαδικασία αποθήκευσης των κωδίκων είναι αρκετό να αφήσετε να περάσουν 10 δευτερόλεπτα μέχρι να σβήσει το led διπλού χρωματισμού DL7 που ανάβει με κόκκινο χρώμα. Εναλλακτικά, μπορείτε να πατήσετε στιγμιαία το πλήκτρο PROG RX στο άκρο του MASTER Wi-Fi. Και σε αυτή την περίπτωση το led DL7 που έχει κόκκινο χρώμα σβήνει υποδεικνύοντας έτσι το τέλος της διαδικασίας αποθήκευσης. 8ο ΣΤΑΔΙΟ Εξατομίκευση της διαμόρφωσης Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες Μικροδιακόπτες στο ΟΝ Μικροδιακόπτες στο OFF DIP 3 Σύντομη αντιστροφή των τμημάτων σε περίπτωση πρόσκρουσης (EN12453) DIP 4 Φωτοκύτταρα ενεργά μόνο κατά το κλείσιμο Φωτοκύτταρα πάντα ενεργά DIP 5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και φανός προειδοποίησης εκκινούν ταυτόχρονα. DIP 6 Εντολές K butt και RADIO βήμα-βήμα Εντολές Κ butt και RADIO ανενεργές κατά το κλείσιμο DIP 7 Λειτουργία με αισθητήρα ρεύματος Λειτουργία με βάση το χρόνο DIP 8 Ενεργοποιημένο ηλεκτρικό κλείδωμα Απενεργοποιημένο ηλεκτρικό κλείδωμα DIP 9 Ενεργοποιημένη απελευθέρωση ηλεκτρικού κλειδώματος Απενεργοποιημένη απελευθέρωση ηλεκτρικού κλειδώματος DIP 10 Ενεργοποιημένη πρόσδεση ηλεκτρικού κλειδώματος Απενεργοποιημένη πρόσδεση ηλεκτρικού κλειδώματος DIP 11 Προετοιμασία εμπλοκής ενεργοποιημένη Προετοιμασία εμπλοκής απενεργοποιημένη DIP 12 Ενεργοποιημένο AUTOTEST Απενεργοποιημένο AUTOTEST DIP 13 1 Κινητήρας 2 Κινητήρες DIP 16 Ενεργοποιημένο άμεσο κλείσιμο με διέλευση μπροστά από τα φωτοκύτταρα. Απενεργοποιημένο άμεσο κλείσιμο με διέλευση μπροστά από τα φωτοκύτταρα.

13 ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΤΟ IDRO ΜΕ T2 Wi-Fi 1ο Σύνδεση του δέκτη (πραγματοποιείται στο εργοστάσιο) 2 Συναρμολόγηση, τροφοδοσία, ρύθμιση και καταχώρηση στη μνήμη του φωτοκύτταρου NOVA WI-FI Τοποθετήστε τα φωτοκύτταρα στα αντιστηρίγματα ή στα κολωνάκια. Ρυθμίστε τον μικροδιακόπτη 1 στο ΟΝ στον δέκτη αλλά και στον πομπό (οι υπόλοιποι μικροδιακόπτες πρέπει να είναι ρυθμισμένοι στο OFF). Εισάγετε τις μπαταρίες ΑΑ (κωδ. ACG9519) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Πομπός ΤΧ => Το πράσινο led που βρίσκεται στον πομπό ανάβει για 10 δευτερόλεπτα, υποδεικνύοντας τη σωστή του λειτουργία. Έπειτα το led σβήνει αλλά ο πομπός παραμένει ενεργοποιημένος. Δέκτης RX => Το κόκκινο led ανάβει για 3 δευτερόλεπτα, αν στη συνέχεια σβήσει για 3 δευτερόλεπτα ευθυγραμμίστε τις οπτικές επαφές των δυο συσκευών έως ότου ανάψει συνεχώς το κόκκινο led. Τρία λεπτά μετά την εισαγωγή των μπαταριών το κόκκινο led σβήνει και αν θέλετε να ανανεώσετε για επιπλέον 3 λεπτά το χρόνο τότε πιέστε το πλήκτρο S3 PROG TX ΠΡΑΣΙΝΟ => PED ΓΚΡΙ => COM ΚΙΤΡΙΝΟ => EDGE ΜΑΥΡΟ => PHOT ΛΕΥΚΟ => ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΑΦΕ => A+ TEST Για να πραγματοποιήσετε την αποθήκευση ακολουθήστε την διαδικασία που περιγράφεται παρακάτω: 1. Ενεργοποιήστε στο το DIP 1 του SW1 που βρίσκεται στο MASTER Wi-Fi 2. Πιέστε το πλήκτρο PROG RX που βρίσκεται στο MASTER Wi- Fi => το led διπλού χρώματος EDGE PHOT 1 θα αναβοσβήνει με κόκκινο χρώμα για 1 λεπτό (χρόνος ο οποίος απαιτείται για να γίνει η αποθήκευση). 3. Πιέστε το πλήκτρο S3 PROG TX στο δέκτη φωτοκύτταρου => στο MASTER Wi-Fi το led διπλού χρώματος EDGE PHOT 1 θα πάψει πλέον να αναβοσβήνει με κόκκινο χρώμα και θα αναβοσβήνει με πράσινο χρώμα. Ο ήχος του βομβητή θα επιβεβαιώσει την ορθή αποθήκευση του φωτοκύτταρου και αμέσως μετά το led διπλού χρώματος EDGE PHOT 2 θα αρχίσει να αναβοσβήνει πάλι με κόκκινο χρώμα. 4. Αφήστε να περάσει ένα λεπτό και το led διπλού χρώματος EDGE PHOT 2 θα σβήσει ή εναλλακτικά πιέστε το πλήκτρο PROG. RX τέσσερεις φορές για να ολοκληρώσετε τη διαδικασία της αποθήκευσης => όλα τα led διπλού χρωματισμού EDGE PHOT πρέπει να σβήσουν. ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΙΝΗΤΗΡΑΣ 2 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΚΛΕΙΝΕΙ ΠΡΩΤΟΣ ΣΥΝΔΕΣΤΕ ΤΟΝ ΠΥΚΝΩΤΗ ΜΕΤΑΞΥ V2 ΚΑΙ W2 ΚΙΝΗΤΗΡΑΣ 1 ΚΙΝΗΤΗΡΑΣ ΠΟΥ ΑΝΟΙΓΕΙ ΠΡΩΤΟΣ ΣΥΝΔΕΣΤΕ ΤΟΝ ΠΥΚΝΩΤΗ ΜΕΤΑΞΥ V1 ΚΑΙ W1 3 Τροφοδοσία του φανού προειδοποίησης SPARK Wi-Fi Εισάγετε τις παρεχόμενες μπαταρίες τύπου C (κωδ. ACG9518, 3 τεμάχια) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Μην τοποθετείτε το πλαστικό κάλυμμα χρώματος πορτοκαλί, για να μπορέσετε να πραγματοποιήσετε την αποθήκευση στην κάρτα MASTER Wi-Fi (σημείο 7) ΤΡΟΦΟΔΟΣΙΑ 230V 50-60Hz

14 4ο ΣΤΑΔΙΟ (Ρυθμίσεις και έλεγχοι) 1 - Απεμπλέξτε τους κινητήρες 2 - Τοποθετήστε τις πόρτες σε μέση θέση, δηλαδή ξαναμπλοκάρετε τους κινητήρες. 3 - Ρυθμίστε όλους τους μικροδιακόπτες των SW1 και SW2 στο OFF και το dip του SW1 στο (με ηλεκτρικό κλείσιμο ρυθμίστε επίσης τα dip στο ) 4 - Ρυθμίστε το DIP 1 στο. Το led DL1 αναβοσβήνει. 5 - Πιέστε PROG και κρατήστε το πιεσμένο. Τα led DL5 και DL3 που βρίσκονται στο πλάι των ρελέ ανάβουν. Ο Μ1 και μετά ο Μ2 πρέπει να ανοίξουν εφόσον το PROG παραμένει πιεσμένο. Μετά 10 δευτερόλεπτα η αργή ταχύτητα τίθεται σε λειτουργία. Για να ρυθμίσετε την αργή ταχύτητα προχωρήστε σε ρύθμιση του trimmer LOW SPEED. Περιστρέψτε το trimmer TORQUE δεξιόστροφα για να αυξήσετε την ισχύ (εάν είναι απαραίτητο). 6 - Απελευθερώστε το πλήκτρο PROG. Αντιστρέψτε τα V και W του/των κινητήρα/ων που κλείνει/ουν, για να αποκαταστήσετε τη σωστή φορά κίνησης. 7 - Πιέστε PROG και κρατήστε το πιεσμένο. Τα led DL4 και DL6 που βρίσκονται στο πλάι των ρελέ ανάβουν. Ο Μ2 και έπειτα ο Μ1 πρέπει να κλείσουν. Κρατήστε πατημένο το PROG έως ότου ολοκληρωθεί πλήρως το κλείσιμο. 8 - Ρυθμίστε το DIP1 στο OFF. Το led DL1 παύει να αναβοσβήνει. 5 ΣΤΑΔΙΟ (Προγραμματισμός των χρόνων πλήρους ανοίγματος) 1 - Οι δυο πόρτες είναι κλειστές. Ρυθμίστε το DIP 2 στο ΟΝ. Το led DL1 αναβοσβήνει. 2 - Πιέστε το PROG. Η πρώτη πόρτα ανοίγει καταγράφοντας τους χρόνους (ο Μ2 παραμένει σταματημένη κλειστή) 3 - Αφού ο Μ1 έχει ολοκληρώσει το άνοιγμα, αναμείνατε 2 δευτερόλεπτα και πιέστε PROG (οι χρόνοι του Μ1 έχουν αποθηκευτεί στη μνήμη) 4 - Η δεύτερη πόρτα αρχίζει να ανοίγει καταγράφοντας τους χρόνους. 5 - Αφού ο Μ2 έχει ολοκληρώσει το άνοιγμα, αναμείνατε 2 δευτερόλεπτα και πιέστε PROG (οι χρόνοι του Μ2 έχουν αποθηκευτεί στη μνήμη) 6 - Περιμένετε να περάσει ο επιθυμητός χρόνος αναμονής πριν να επέλθει το αυτόματο κλείσιμο και μετά πιέστε το πλήκτρο PROG. 7 - Ο Μ2 κλείνει. Όταν η διαφορά φάσης μεταξύ των πορτών είναι τέτοια ώστε αυτές δεν θα αλληλεπικαλυφθούν όταν κλείσουν, πιέστε το PROG για να κλείσει ο Μ Ο Μ1 κλείνει χωρίς κίνδυνο αλληλοεπικάλυψης του Μ2. Το DL1 παύει να αναβοσβήνει. 9 - Οι δυο κινητήρες έχουν σταματήσει, οι χρόνοι τους έχουν αποθηκευτεί στη μνήμη 10 - Ρυθμίστε το DIP2 στο OFF. 6ο ΣΤΑΔΙΟ (Προγραμματισμός χρόνου για άνοιγμα διάβασης πεζών) 1 - Οι δυο πόρτες είναι κλειστές. Τοποθετήστε το DIP2 στο. Το led DL1 αναβοσβήνει γρήγορα. 2 - Τοποθετήστε το DIP1 στο. Το led DL1 αναβοσβήνει αργά. 3 - Φέρτε σε επαφή τους ακροδέκτες COM και Ped Butt. Το led DL1 αναβοσβήνει. 4 - Όταν η πόρτα είναι αρκετά ανοικτή, ξαναφέρετε σε επαφή τους ακροδέκτες COM και Ped Butt. Αυτό θα σταματήσει τον Μ Αναμείνατε μέχρι να παρέλθει ο επιθυμητός χρόνος αναμονής πριν επέλθει το αυτόματο κλείσιμο και αμέσως μετά ξαναφέρετε σε επαφή τους ακροδέκτες COM και Ped Butt. 6 - Ο Μ2 κλείνει. Οι χρόνοι έχουν απομνημονευθεί. 7 - Ρυθμίστε τα DIP 1 και DIP2 του SW1 στο OFF. 7 Προγραμματισμός του τηλεχειριστηρίου MO, MO CLE, SUN, του διακόπτη επιλογής με κλειδί BLOCK Wi-Fi και του φανού προειδοποίησης SPARK Wi-Fi Επιβεβαιώστε πως το led διπλού χρώματος DL7 στο MASTER Wi-Fi ανάβει, εναλλάσσοντας το πράσινο με το κόκκινο χρώμα (κενή μνήμη) 1. Πιέστε και κρατήστε πατημένο τουλάχιστον για 3 δευτερόλεπτα το κουμπί PROG RX στην κάρτα MASTER Wi-Fi Αφού το αφήσετε, το led διπλού χρώματος DL7 εκπέμπει κόκκινο χρώμα, αναβοσβήνοντας για 10 δευτερόλεπτα. 2. Κατά το χρονικό αυτό διάστημα είναι αρκετό να πιέσετε ένα από τα πλήκτρα του τηλεχειριστηρίου για να αποθηκεύσετε τον κωδικό. Σημείωση: Το MASTER Wi-Fi εκτός από τον κωδικό μπορεί επίσης να αποθηκεύσει και το πλήκτρο/κανάλι που θέλετε να χρησιμοποιήσετε. Οπότε δείξετε ιδιαίτερη προσοχή στο πλήκτρο του τηλεχειριστηρίου που θα πατήσετε κατά την διαδικασία αποθήκευσης των κωδικών, επειδή αυτό θα είναι που στη συνέχεια θα ενεργοποιεί το πλήρες άνοιγμα. Αν δεν αποσταλεί οποιοσδήποτε κώδικας, μετά την πάροδο 10 δευτερολέπτων το κόκκινο led διπλού χρώματος DL7 που βρίσκεται στο MASTER Wi-Fi θα σβήσει, υποδεικνύοντας την έξοδο από τη διαδικασία του προγραμματισμού. Το led διπλού χρώματος DL7 θα αναβοσβήνει εναλλάσσοντας το πράσινο με το κόκκινο χρώμα, υποδεικνύοντας έτσι την απουσία οποιουδήποτε κώδικα από τη μνήμη. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/αποθηκευτεί και το τελευταίο τηλεχειριστήριο, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 3. Κατά τη διάρκεια αυτής της διαδικασίας εισάγετε το κλειδί στον διακόπτη επιλογής BLOCK Wi-Fi και γυρίστε το δεξιόστροφα, για να αποθηκεύσετε στην μνήμη τον κωδικό του διακόπτη επιλογής BLOCK Wi-Fi. Η ορθή αποθήκευση του κώδικα υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Αφού έχει προγραμματιστεί/ αποθηκευτεί ο κωδικός του διακόπτη επιλογής BLOCK Wi-Fi, ο απαιτούμενος χρόνος για την αποθήκευση ανανεώνεται για ακόμη 10 δευτερόλεπτα. 4. Κατά τη διάρκεια του χρόνου αυτού στην κάρτα του φανού προειδοποίησης SPARK Wi-Fi πιέστε το πλήκτρο S4 PROG TX. Η ορθή αποθήκευση του κώδικα του φανού προειδοποίησης υποδεικνύεται από το led διπλού χρώματος DL7, το οποίο ανάβει με πράσινο χρώμα για 500 ms, και από έναν ήχο του βομβητή. Με τον τρόπο αυτό η ορθή αποθήκευση επιβεβαιώνεται. Για να ολοκληρώστε τη διαδικασία αποθήκευσης των κωδίκων είναι αρκετό να αφήσετε να περάσουν 10 δευτερόλεπτα μέχρι να σβήσει το led διπλού χρωματισμού DL7 που ανάβει με κόκκινο χρώμα. Εναλλακτικά, μπορείτε να πατήσετε στιγμιαία το πλήκτρο PROG RX στο άκρο του MASTER Wi-Fi. Και σε αυτή την περίπτωση το led DL7 που έχει κόκκινο χρώμα σβήνει υποδεικνύοντας έτσι το τέλος της διαδικασίας αποθήκευσης. 8ο ΣΤΑΔΙΟ Εξατομίκευση της διαμόρφωσης Είναι δυνατόν να αλλάξετε την διαμόρφωση μετακινώντας τους διάφορους μικροδιακόπτες Μικροδιακόπτες στο ΟΝ Μικροδιακόπτες στο OFF DIP 3 Αυτόματο κλείσιμο ενεργοποιημένο Αυτόματο κλείσιμο απενεργοποιημένο DIP 4 Φωτοκύτταρα ενεργά μόνο στο κλείσιμο Φωτοκύτταρα πάντα ενεργά DIP 5 Προ-έκλαμψη των 3 δευτερολέπτων Κινητήρας και συσκευή εκλάμψεων εκκινούν μαζί. DIP 6 Χειρισμός Κ butt και RADIO ανενεργοί στο άνοιγμα Χειρισμός K butt και RADIO βήμα-βήμα DIP 7 Επιβράδυνση ενεργοποιημένη Επιβράδυνση μη ενεργοποιημένη DIP 8 Ηλεκτρικό κλείδωμα ενεργοποιημένο Ηλεκτρικό κλείδωμα μη ενεργοποιημένο DIP 9 Απεμπλοκή ηλεκτρικού κλειδώματος και διευκόλυνση μπλοκαρίσματος ενεργοποιημένα. Απεμπλοκή ηλεκτρικού κλειδώματος και διευκόλυνση μπλοκαρίσματος απενεργοποιημένα. DIP 10 Ζεύξη ηλεκτρικού κλειδώματος ενεργοποιημένη Ζεύξη ηλεκτρικού κλειδώματος απενεργοποιημένη DIP 11 Λειτουργία black out ενεργοποιημένη (δείτε στο εγχειρίδιο για περισσότερες πληροφορίες) Λειτουργία black out απενεργοποιημένη DIP 12 Επανακλείσιμο των φωτοκυττάρων στο πέρασμα ενεργοποιημένο DIP 13 ΑUTOTEST παρακολούθησης προσέγγισης ενεργοποιημένο Επανακλείσιμο των φωτοκυττάρων στο πέρασμα απενεργοποιημένο AUTOTEST παρακολούθησης προσέγγισης απενεργοποιημένο JP 17 Κλειστό για 2 κινητήρες. Ανοιχτό για έναν κινητήρα. JP1, JP2 και JP3 πρέπει να είναι κλειστά.

15 ΑΠΛΟΠΟΙΗΜΕΝΕΣ ΟΔΗΓΙΕΣ ΓΙΑ ΤΟ JOLLY ΜΕ J Wi-Fi 1η Σύνδεση του κινητήρα και των αξεσουάρ. Φτερωτή (σωλήνας) Ø Οπή Ø 12 Οπή Ø 12 κατακόρυφα (για το καλώδιο του φρένου) JOLLY - JOLLY E Οπή Ø 12 εμπρόσθια (για το καλώδιο του φρένου) JOLLY BIG A B C A B C D JOLLY JOLLY E JOLLY BIG Κιβώτιο ελατηρίου ø = = = D ΣΗΜΑΝΤΙΚΟ Οπή Ø 10,5 - JOLLY BIG Οπή Ø 12 (για το ηλεκτρικό καλώδιο) JOLLY 20 JOLLY 22-22S JOLLY 24 JOLLY E JOLLY E JOLLY BIG JOLLY BIG Τηρήστε την ακτίνα της γωνίας (ελάχιστο 15 cm) Οπή Ø 12 mm (είσοδος καλωδίου απεμλποκής) Ηλεκτρικό φρένο = Ηλεκτρικό καλώδιο Ø ΕΛΑΤΗΡΙΟ ø ΦΤΕΡΩΤΗ Σε περίπτωση που ο κινητήρας, όπως φαίνεται εσωτερικά, εγκατασταθεί προς τα αριστερά, αντιστρέψτε το V και το W. Οπή Ø 12 mm (είσοδος ηλεκτρικού καλωδίου) Χερούλι απεμπλοκής ΤΡΟΦΟΔΟΣΙΑ 230V 50-60Hz JOLLY 20 JOLLY 22 JOLLY 22S JOLLY R ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ JOLLY E FIN MEC JOLLY BIG FIN MEC JOLLY E JOLLY BIG ΠΡΑΣΙΝΟ => PED ΓΚΡΙ => COM ΚΙΤΡΙΝΟ => EDGE ΜΑΥΡΟ => PHOT ΛΕΥΚΟ => ΠΛΗΚΤΡΟ ΕΝΤΟΛΗΣ ΚΑΦΕ => A+ TEST CLOSE LSC COM OPEN LSO 2 Συναρμολόγηση, τροφοδοσία, ρύθμιση και καταχώρηση στη μνήμη του φωτοκύτταρου NOVA WI-FI Τοποθετήστε τα φωτοκύτταρα στα αντιστηρίγματα ή στα κολωνάκια. Ρυθμίστε τον μικροδιακόπτη 1 στο ΟΝ στον δέκτη αλλά και στον πομπό (οι υπόλοιποι μικροδιακόπτες πρέπει να είναι ρυθμισμένοι στο OFF). Εισάγετε τις μπαταρίες ΑΑ (κωδ. ACG9519) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Πομπός ΤΧ => Το πράσινο led που βρίσκεται στον πομπό ανάβει για 10 δευτερόλεπτα, υποδεικνύοντας τη σωστή του λειτουργία. Έπειτα το led σβήνει αλλά ο πομπός παραμένει ενεργοποιημένος. Δέκτης RX => Το κόκκινο led ανάβει για 3 δευτερόλεπτα, αν στη συνέχεια σβήσει για 3 δευτερόλεπτα ευθυγραμμίστε τις οπτικές επαφές των δυο συσκευών έως ότου ανάψει συνεχώς το κόκκινο led. Τρία λεπτά μετά την εισαγωγή των μπαταριών το κόκκινο led σβήνει και αν θέλετε να ανανεώσετε για επιπλέον 3 λεπτά το χρόνο τότε πιέστε το πλήκτρο S3 PROG TX Για να πραγματοποιήσετε την αποθήκευση ακολουθήστε την διαδικασία που περιγράφεται παρακάτω: 1. Ενεργοποιήστε στο το DIP 1 του SW1 που βρίσκεται στο MASTER Wi-Fi 2. Πιέστε το πλήκτρο PROG RX που βρίσκεται στο MASTER Wi-Fi => το led διπλού χρώματος EDGE PHOT 1 θα αναβοσβήνει με κόκκινο χρώμα για 1 λεπτό (χρόνος ο οποίος απαιτείται για να γίνει η αποθήκευση). 3. Πιέστε το πλήκτρο S3 PROG TX στο δέκτη φωτοκύτταρου => στο MASTER Wi-Fi το led διπλού χρώματος EDGE PHOT 1 θα πάψει πλέον να αναβοσβήνει με κόκκινο χρώμα και θα αναβοσβήνει με πράσινο χρώμα. Ο ήχος του βομβητή θα επιβεβαιώσει την ορθή αποθήκευση του φωτοκύτταρου και αμέσως μετά το led διπλού χρώματος EDGE PHOT 2 θα αρχίσει να αναβοσβήνει πάλι με κόκκινο χρώμα. 4. Αφήστε να περάσει ένα λεπτό και το led διπλού χρώματος EDGE PHOT 2 θα σβήσει ή εναλλακτικά πιέστε το πλήκτρο PROG. RX τέσσερεις φορές για να ολοκληρώσετε τη διαδικασία της αποθήκευσης => όλα τα led διπλού χρωματισμού EDGE PHOT πρέπει να σβήσουν. 3 Τροφοδοσία του φανού προειδοποίησης SPARK Wi-Fi Εισάγετε τις παρεχόμενες μπαταρίες τύπου C (κωδ. ACG9518, 3 τεμάχια) στις κατάλληλες θέσεις, προσέχοντας την πολικότητά τους. Μην τοποθετείτε το πλαστικό κάλυμμα χρώματος πορτοκαλί, για να μπορέσετε να πραγματοποιήσετε την αποθήκευση στην κάρτα MASTER Wi-Fi (σημείο 6)
