δ Μυτιλήνη, 22-23/02/2013

Transcript

1 ΔΙΗΜΕΡΙΔ: «ΠΟΤΙΜΗΣΗ & ΝΣΧΕΔΙΣΜΟΣ ΥΦΙΣΤΜΕΝΩΝ ΚΤΙΡΙΩΝ ΜΕ ΣΗ ΤΟΝ ΚΝ.ΕΠΕ.» Επισκευές και Ενισχύσεις Διαστασιολόγηση Επεµβάσεων Στέφανος Η. Δρίτσος Τµήµα Πολιτικών Μηχανικών, Πανεπιστήµιο Πατρών 1 ο Στάδιο: Τεκµηρίωση υφιστάµενης κατάστασης- ξιοπιστία Δεδοµένων ο Στάδιο: ποτίµηση επάρκειας κατασκευής ο Στάδιο: Λήψη απόφασης επέµβασης - Επιλογή λύσης 4 ο Στάδιο: Διαδικασία ΕΛΕΓΧΟΣ ΕΠΡΚΕΙΣ ΚΤΣΚΕΥΗΣ Επαρκές για την στάθµη DL (A) Επαρκές για την στάθµη SD () Επαρκές για την στάθµη NC (Γ) Γ νεπαρκές ρχικός σχεδιασµός της λύσης επέµβασης 5ο Στάδιο: δ Μυτιλήνη, -/0/01 1 Κατασκευή του Έργου ΝΤΙΣΕΙΣΜΙΚΗ ΕΝΙΣΧΥΣΗ ΚΤΣΚΕΥΗΣ Τέµνουσα άσης ΩΣ ΣΥΝΟΛΟΥ (β) ύξηση αντοχής (α) Χωρίς ενίσχυση (δ) ύξηση αντοχής & πλαστιµότητας σφαλής Σχεδιασµός (γ) ναίρεση τοπικών αδυναµιών & αύξηση πλαστιµότητας Στρατηγικές Ενίσχυσης () παιτούµενη σεισµική ικανότητα νασφαλής σχεδιασµός Μετακινήσεις ΜΕΘΟΔΟΙ ντοχή Προσθήκη Τοιχωµάτων (α) Εµφατνούµενα (προτιµότερη επιλογή) (β) Εξωτερικά εν επαφή µε τα πλαίσια του φορέα (προσοχή!) ΕΝΙΣΧΥΣΗΣ ΤΩΝ ΚΤΣΚΕΥΩΝ Δικτυωτά Συστήµατα ντοχή & Πλαστιµότητα Προσθήκη Πτερυγίων σε Υποστυλώµατα Πλαστιµότητα Μανδύες (α) από Ο.Σ. (β) από µεταλλικά στοιχεία (γ) από σύνθετα υλικά ΙΣΤΣΙΟΛΟΓΗΣΗ ΕΠΕΜΣΕΩΝ Γενικές παιτήσεις Έλεγχος διεπιφανειών Επεµβάσεις σε Κρίσιµες Περιοχές Ραβδόµορφων οµικών Στοιχείων Επεµβάσεις µε στόχο την αύξηση της ικανότητας έναντι µεγεθών ορθής έντασης Επεµβάσεις µε στόχο την αύξηση της φέρουσας ικανότητας έναντι τέµνουσας Επεµβάσεις µε στόχο την αύξηση της τοπικής πλαστιµότητας Επεµβάσεις µε στόχο την αύξηση της δυσκαµψίας Επεµβάσεις σε Κόµβους Πλαισίων νεπάρκεια λόγω διαγώνιας θλίψης κόµβου νεπάρκεια οπλισµού κόµβου Επεµβάσεις σε Τοιχώµατα Επεµβάσεις µε στόχο την αύξηση ικανότητας έναντι µεγεθών ορθής έντασης Επεµβάσεις µε στόχο την αύξηση της φέρουσας ικανότητας τέµνουσας Επεµβάσεις µε στόχο την αύξηση της τοπικής πλαστιµότητας Επεµβάσεις µε στόχο την αύξηση της δυσκαµψίας Εµφάτνωση Πλαισίων Προσθήκη απλού γεµίσµατος Τοιχωµατοποίηση πλαισίων Ενίσχυση υφιστάµενων τοίχων πληρώσεως Προσθήκη ράβδων δικτύωσης, µετατροπή πλαισίων σε κατακόρυφα δικτυώµατα Προσθήκη Νέων Παράπλευρων Τοιχωµάτων και ικτυωµάτων Σκυρόδεµα Χάλυβας Σύνθετα 4 ντοχή & Δυσκαµψία 5 Σύνδεσµοι Θεµελίωση νέων τοιχωµάτων ιαφράγµατα Επεµβάσεις σε Στοιχεία Θεµελίωσης 6 λάβες σε οκίµιο µε Εκτοξευόµενο Σκυρόδεµα και λήτρα 7 8 λάβες σε οκίµιο µε Έγχυτο Σκυρόδεµα, Λεία ιεπιφάνεια χωρίς ιατµητικούς Συνδέσµους 9

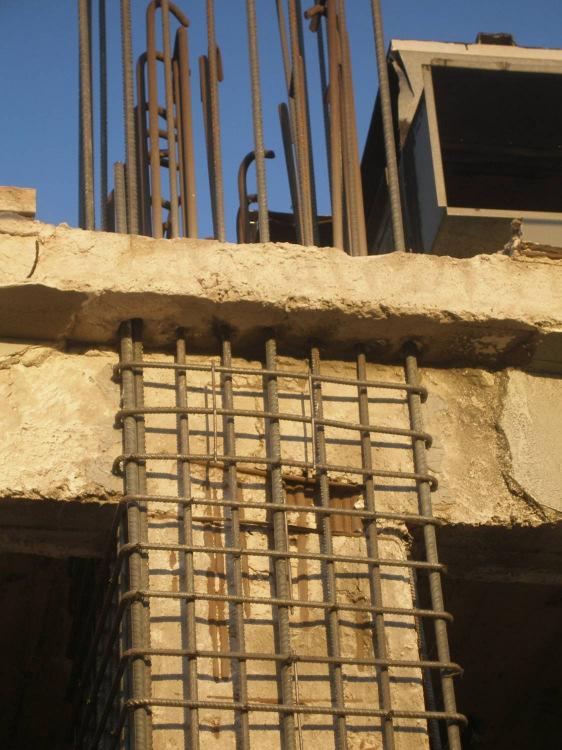

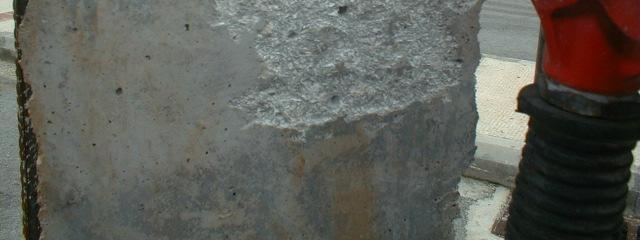

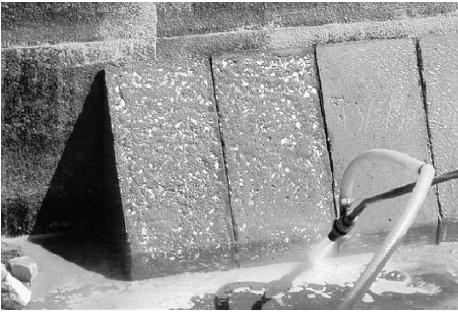

2 Έλεγχος Συνεργασίας στη Διεπιφάνεια νίσωση σφαλείας Ri > Si ντίσταση Διεπιφάνειας (σε θλίψη, σε εφελκυσµό, διατµητική) (βλ. Κεφ.6) Εντατικά Μεγέθη που δρουν στη διεπιφάνεια Ελάχιστα και Μέγιστα πώλεια Σύνδεσης στη Διεπιφάνεια Έλεγχος Διεπιφανειών παλαιό σκυρόδεµα Δ FΓ - Γ FΓΔ F = Γ, π ε ι δi διεπ. i- FAB ΕΤΕΠ Δ ι νέο σκυρόδεµα a Μ ή z Μ +Δ Μ. iδιεπ = διεπ. M ' a = ' z' z' Μ ',' =Ροπή, Τέµνουσα λόγω δράσεων µετά την επέµβαση i-. π ε ι. π ε ι δi Εκτράχυνση µε µµοβολή δ R a ΦΕΚ 1/ Ελάχιστο Ποσοστό λήτρων ρδ = 0,18 ctm 1 yk Acδ ina ΜΝΔΥΕΣ Ο.Σ. Προετοιµασία Επιφάνειας µε εροµατσάκονο 16 Σ. Η. ΡΙΤΣΟΣ

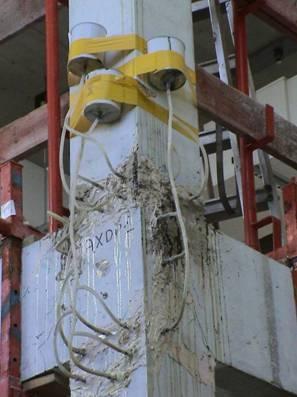

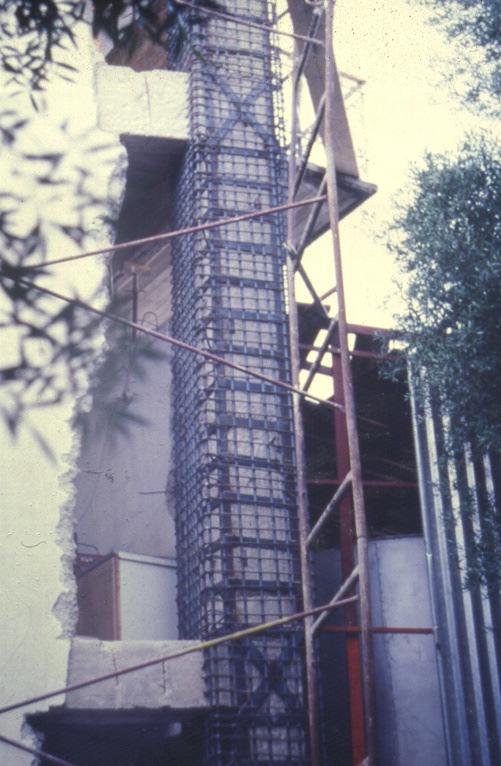

3 Τοποθέτηση ενδιάµεσων συνδετήρων σε τετραγωνικές διατοµές OXI NAI Τοποθέτηση ενδιάµεσων συνδετήρων σε επιµήκεις διατοµές γωνία 45 ο Διατµητική ντίσταση Διεπιφάνειας: Μηχανισµοί Τριβή και Συνοχή. διεπιφ R Δράση λήτρου Δράση Σφικτήρα Ηλεκτροσυγκολλήσεις Άνοιγµα Συνδετήρων Συνδετήρων Ηλεκτροσυγκόλληση Άκρων Συνδετήρων Μανδύα 4 τ (N/mm ) τ = c ΟΠΛΕΣ ΔΙΕΠΙΦΝΕΙΕΣ Τραχεία διεπιφάνεια µε συνοχή Τραχεία διεπιφάνεια χωρίς συνοχή Λεία διεπιφάνεια µε συνοχή ct 0.75 ct 1.00 ct (mm) (CEB Bul. No. 16, 198) για λείες διεπιφάνειες τ/τ u τ u u τ 0, 5 1, 14 = / τ u ( u ) τ > 0, 5 = 0, 81+ 0, 19 u τ u u u u (ΚΝ.ΕΠΕ., 01) τ = 0.4( σ ) 1/ u c c Πρόσθετη Τριβή ΟΠΛΙΣΜΕΝΕΣ ΔΙΕΠΙΦΝΕΙΕΣ Όταν µια Χαλύβδινη Ράβδος διαπερνά µια ιεπιφάνεια, µπορεί να προκύψει δράση σφικτήρα, εάν: Η επιφάνεια του υφιστάµενου σκυροδέµατος έχει εκτραχυνθεί Η χαλύβδινη ράβδος είναι επαρκώς αγκυρωµένη (Taio an intzeleou, 1987) (1) Όταν εφαρµόζεται Διατµητική Τάση () Προκαλείται Ολίσθηση () νοίγει η Επιφάνεια Επαφής(επειδή εξαιτίας της τραχύτητας η µια επιφάνεια κινείται πάνω στην άλλη) (4) Ενεργοποιείται Εφελκυστική Δύναµη στη χαλύβδινη ράβδο (5) σκείται Θλιπτική Τάση (σ c ) στη διεπιφάνεια για εκτραχυµένες διεπιφάνειες (6) Πρόσθετη Τριβή Πρόσθετη ιατµητικήντίσταση Δράση Σφικτήρα για εκτοξευόµενο ή µε χρήση ρητίνης 5 6 Οπλισµένες Διεπιφάνειες ντίσταση Τριβής τ/τ u τ u u τ 0, 5 = 1, 14 / τ u ( u ) τ > 0, 5 = 0, 81+ 0, 19 u τ u u u u (ΚΝ.ΕΠΕ., 01) τ = 0.4( ( σ +ρ )) 1/ u c c y 7

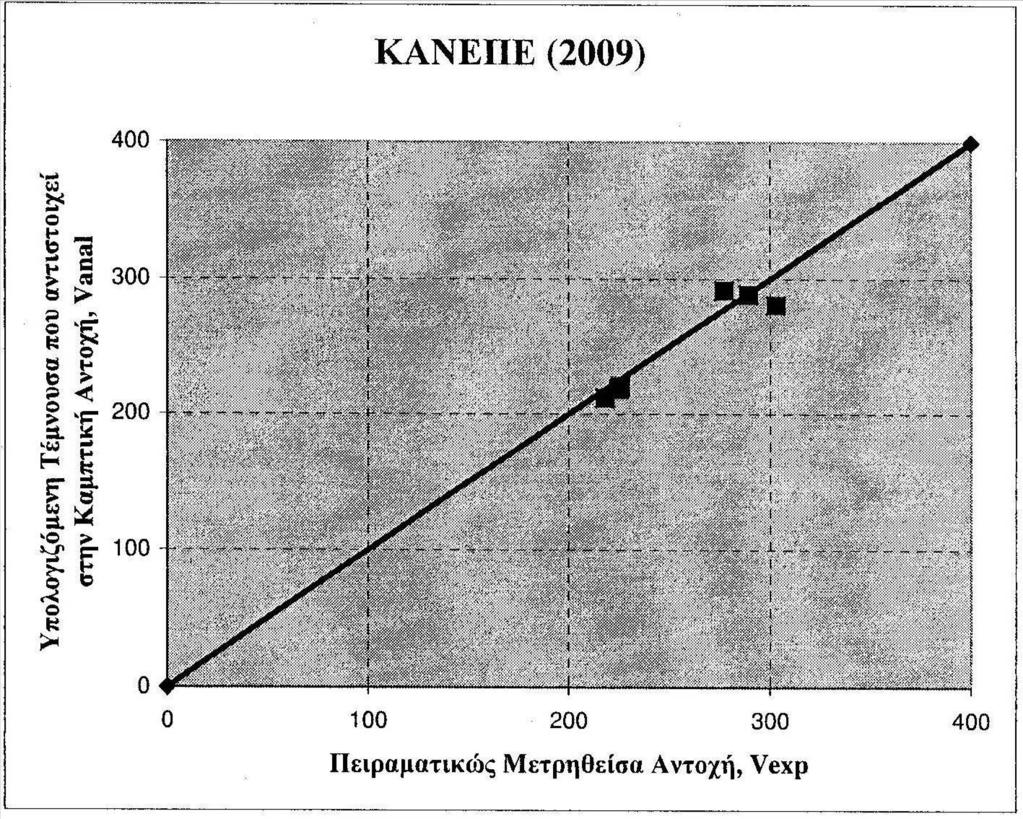

4 Fcm=FΚ=FFy4uoμcδΚ=δyδA+10nb+nDΚΚεκ=ΚμFuDδΚ=uδuuΟπλισµένες Διεπιφάνειες u Διατµητική ντίσταση Δράσης λήτρου 4 = 0, 1 u + 1, 80 u 0, 5 u u b 5 b b λληλεπίδραση Μηχανισµού νάληψης Διατµητικού Φορτίου +c +c,u i S,u mm S [mm] S S [mm] α) ράση συνοχής και τριβής β) ράση τριβής λόγω εγκάρσιου οπλισµού 6 b 0,5 u tot tot,u Μηχανισµός Δράσης λήτρου ,1u = u=0,1b =0,05 u b u uu b 1,0 F γ Ελάχιστη απαιτούµενη επικάλυψη οπλισµού για πλήρη ενεργοποίηση της Δράσης λήτρου γ) ράση βλήτρου δ) ράση όλων των µηχανισµών A b y u = c y γ 1. R = 9 0 R tot = βd + β,u S,u S [mm] S tot,u S [mm] Εκτράχυνση και Χρήση Χαλύβδινων λήτρων 1 Οπλισµένες Διεπιφάνειες Θλίβουσα ύναµη Μανδύα btmτριβή ναρτήρες λήτρα (πάπιες) Συνδετήρες Μανδύα hελάχιστοι ΕΚΩΣ 000 Aw t α 0.8 yw ctm Και, δηλ. w h αw yw ctm t Προσεγγιστική Μέθοδος Μονολιθικής Συµπεριφοράς k k = 0,80 k r = 0,90 k θy = 1,5 k θu = 0,80 Χαλύβδινοι Ηλεκτροσυγκολληµένοι Σύνδεσµοι (ναρτήρες) { { { P Πλήρης λληλεπίδραση Μερική λληλεπίδραση Διαχωρισµός Πιθανή Κατανοµή Παραµορφώσεων και Τάσεων F F y,µ F y,ε Κ Κ µ εy,εδ y,µδ y,ε,μµονολιθικό επισκευασµένο y,εy,μδ u,ε δ u,µ Εντατικού Μεγέθους Παραµόρφωσης µε Επισκευασµένα Στοιχεία F re,µ F re,ε δ,εδκαµπύλες,μ4 5 Πόσο θα ήταν το λάθος αν θεωρούσαµε µονολιθική συµπεριφορά; 6

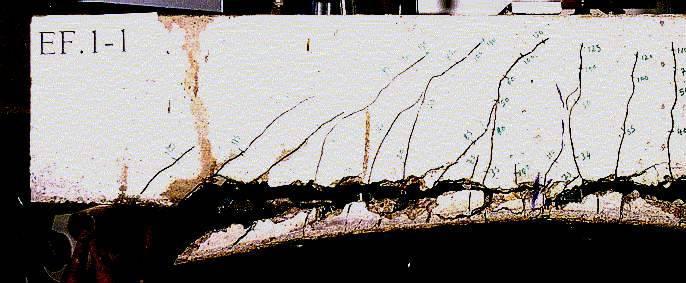

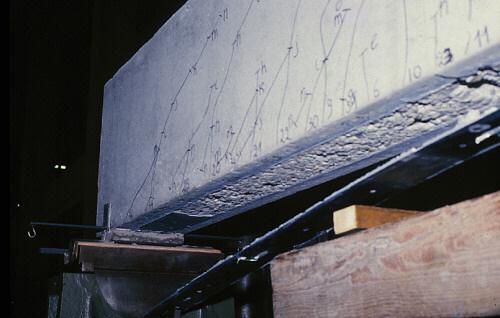

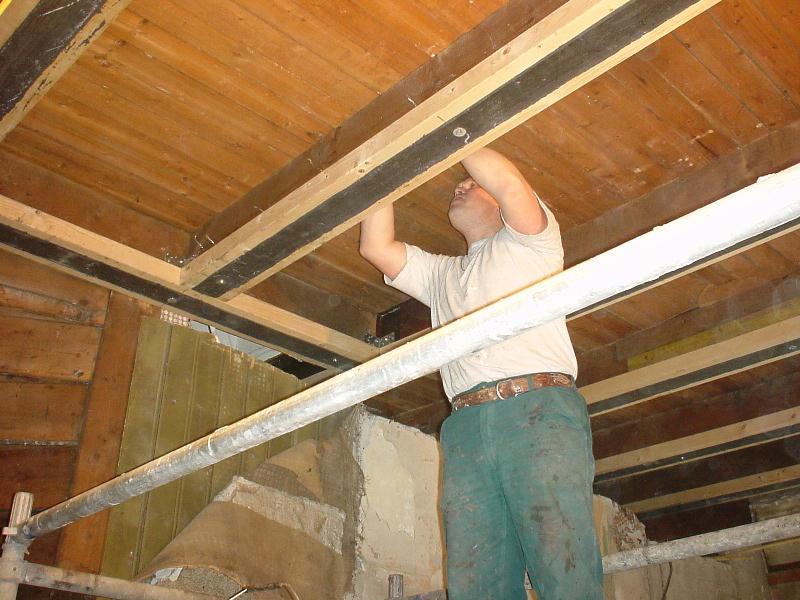

5 Συντελεστές Μονολιθικότητας υσκαµψία πραγµατικού σύνθετου στοιχείου k k = υσκαµψία µονολιθικούστοιχείου Εκτίµηση ικανότητας Προσθήκη Νέας Στρώσης Σκυροδέµατος ποκατάσταση Ικανότητας Περιοχής µε Μειωµένα Μήκη Ματισµένων Ράβδων σ t σ t σ t ρ ντοχή πραγµατικού σύνθετου στοιχείου k r = ντοχή µονολιθικούστοιχείου k k k r 1,0 Πλαστιµ ότητα πραγµατικού σύνθετου στοιχείου kµ = Πλαστιµ ότητα µονολιθικούστοιχείου Με συνεκτίµηση της ολίσθησης Προσεγγιστικά µε χρήση συντελεστών µονολιθικότητας Για πλάκες: k k = 0,85 k r = 0,95 k θy = 1,15 k θu = 0,85 l σ t σ h Οριακήπαραµ όρφωση πραγµατικού σύνθετου στοιχείου kδ u = Οριακή παραµ όρφωση µονολιθικούστοιχείου R = Κ R i, ενισχ. i i, µονολ. 7 Για λοιπά στοιχεία: k k = 0,80 k r = 0,85 k θy = 1,5 k θu = 0,75 8 T απ = (1 λ) A b (1 λ) A b T=µ ρ l σ σ = h h, απ. µ ρ l σ t =σ B ρ h ό που: β= B A 1 y = ( a N ) w (. : u ) u c a απ Nl Για µανδύες t = A / απαιτ. (1-λ ) A A / = b απαιτ. β μ l σ c c y S ( / ) απ. = 1. k 1( ) l k E c S ctm 9 Καµπτική Ενίσχυση Builing Klinkertr, Amteram Teng et al, 00 Teng et al, 00 Σ. Η. ΡΙΤΣΟΣ 40 Σ. ναλαµβανόµενη Η. ΡΙΤΣΟΣ δύναµη επικολλητών φύλλων συναρτήσει του µήκους αγκύρωσης 41 Σ. πόσχιση Η. ΡΙΤΣΟΣεπικάλυψης σκυροδέµατος στο πέρας του σύνθετου υλικού 4 Διάγραµµα Φορτίου-ύθισης για Δοκούς Ενισχυµένες µε Επικολλητά Ελάσµατα P P max Έλεγχος ποκόλλησης L b P/ P/ L = crit max σ = = e E t ctm P = k b L max ctm e σ P E 1,15 γ = 1, 1, b t t R ctm Teng et al, 00 Σ. Η. ΡΙΤΣΟΣ 4 44 L e L b ς θεωρηθεί η περίπτωση µίας δοκού από σκυρόδεµα C16/0 που ενισχύεται στο εφελκυόµενο πέλµα µε ένα έλασµα ΙΟΠ-Άνθρακα, πάχους t=1mm και πλάτους b=1/bw. Εξετάζοντας την η µορφή αστοχίας λαµβάνεται: / / ctm 0. ck = 0.16 = 1.9 MPa και 00 x 1.9 x 10 σ,crit = 1.15 = 504 MPa Χρήσιµη τεχνική για ενισχύσεις γύρω από νέα ανοίγµατα σε πλάκες, τοιχώµατα 45 t σ,crit

6 Καµπτική Ενίσχυση µε Οπλισµούς εντός υλακιών Έλεγχος πόσχισης Άκρου (Δεν καλύπτεται από τον ΚΝ.ΕΠΕ.),απολ. c,απολ M,απολ MR,απολ σκυρόδεµα σκυρόδεµα CFRP tripοπλισµός Λάµες - Ρητίνη Λάµες -Ρητίνη boning agent Rotay, 1997 = A σ σκυρόδεµα,απ όλ. A o yo + A σ Εγκιβωτισµένη ράβδος οπλισµού 46 ύξηση Φέρουσας Ικανότητας Έναντι Τέµνουσας νεπάρκεια Έναντι Λοξής Θλίψης (>R) Μιτολίδης, ιδακτορική ιατριβή 009, ΠΘ. νεπάρκεια Οπλισµού Διάτµησης 47 Σ. Η. ΡΙΤΣΟΣ 47 Λάµες - Ρητίνη Διατµητική Ενίσχυση µε ΙΟΠ (>R) Με πρόσθετες στρώσεις σκυροδέµατος Με εξωτερικά στοιχεία από χάλυβα ή ΙΟΠ Με περίσφιγξη ck,c = (1,15 + 1,5aω w ) ck Με προσθήκη νέων στρώσεων σκυροδέµατος κλειστός µανδύας (συνιστάται) τρίπλευρη ενίσχυση (α) (β) (a) (γ) (α) (β) (δ) (ε) (γ) Ενδεικτικοί τρόποι ενίσχυσης σε διάτµηση έναντι ανεπάρκειας σε λοξή θλίψη: (α), (β) Κλειστές ενισχύσεις, (γ) νοικτές ενισχύσεις (στ) + M R r, R 1 R γ (ζ) (η) Ενδεικτικοί τρόποι ενίσχυσης σε διάτµηση έναντι ανεπάρκειας οπλισµού διάτµησης: (α), (β) κλειστή ενίσχυση, (γ), (δ),(ε),(στ) ανοικτή ενίσχυση µε αγκυρωµένα άκρα & 50 (ζ) ανοικτή ενίσχυση αποδεκτή κατά παρέκκλιση Περίσφιγξη µε Μεταλλικό Κλωβό (β) Η τάση στις ίνες εξαρτάται από το εύρος της ρωγµής που γεφυρώνουν. Δεν υπάρχει ανακατανοµή της έντασης στοχούν οι ίνες στη θέση (α) πριν καλά-καλά ενεργοποιηθούν οι ίνες στην θέση (β) Μέση τιµή αντοχής ½ max ντοχής kv = 0,5 51 Περίσφιγξη µε ΙΟΠ 5 Σ. Η. ΡΙΤΣΟΣ 5 Σ. Η. ΡΙΤΣΟΣ 54

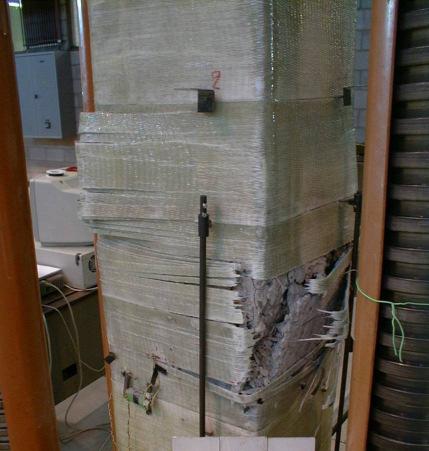

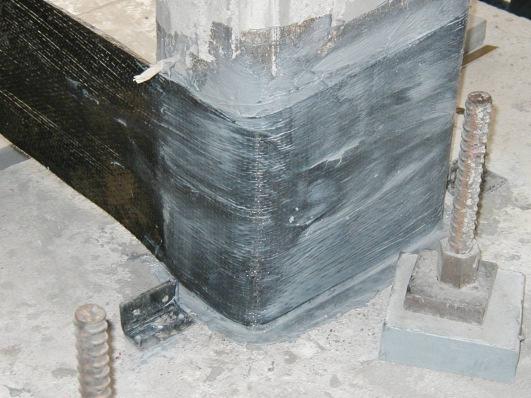

7 εuqτ1+(qττττμττόόπου = 1,15+ 1, 5αω w c c Σ. Η. ΡΙΤΣΟΣ σ c c, FRP c, c 0,85 c 0 ε co ε c u Χαλύβδινη περίσφιγξη απερίσφικτο ε co Περίσφιγξη ΙΟΠ µε ίνες άνθρακος Περίσφιγξη ΙΟΠ µε ίνες γυαλιού περισφιγµένο µε FRP ε cu, FRP cu περισφιγµένο µε στοιχεία χάλυβα ε cu ε = 0,005+ 0,1αω ε = 0,005 ( : ) cu c c ε = 0,007 ( : ) cu c c w ( ) ε παιτούµενος Οπλισµός Περίσφιξης ύξηση Πλαστιµότητας παίτηση Στοχευόµενου q: Υπολογίζεται ο απαιτούµενος δείκτης συµπεριφοράς q µ = q/q o (q o παράγοντας υπεραντοχής δοµήµατος κατά EC8) Υπολογίζεται ο απαιτούµενος δείκτης πλαστιµότητας σε όρους µετακινήσεων: µ = -1)ττττττότ Υπολογίζεται η απαιτούµενη τιµή του δείκτη πλαστιµότητας σε όρους καµπυλότητας : (µ 1):(µ 1/r 1) = Υπολογίζεται η απαιτούµενη µέγιστη θλιπτική παραµόρφωση σκυροδέµατος: ε =, μ ε ν cu 1/r y Ογκοµετρικό µηχανικό ποσοστό περίσφιξης ω w : Χαλύβδινη Περίσφιξη: ε = 0,005+ 0,1 α ω cu w Περίσφιξη µε CFRP: ε = 0,005( : cu c c) µε = (1,15+ 1,5 a ω ) c w c Περίσφιξη µε GFRP:με = 0,007 : 57 ( ) cu c c παιτούµενος Οπλισµός Περίσφιξης ύξηση Πλαστιµότητας παίτηση Στοχευόµενου m: Οµοίως µε δείκτη συµπεριφοράς q, µόνο που το µ αντικαθιστάται µε m απ. ΕΝΙΣΧΥΣΗ ΚΟΜΩΝ Προσθήκη χιαστί κολλάρων από χαλύβδινα στοιχεία Επισκευή µε ρητινενέσεις παίτηση Επιθυµητής Ικανότητας Γωνίας Στροφής Χορδής θ u : Υπολογίζεται η µ 1/r µέσω αξιόπιστων συσχετισµών µε τη µ θ θ =µ θ u, απ. θ, απ. y Όπου η θ y : Για δοκούς ή υποστυλώµατα Για τοιχώµατα L a z ( 1/ r) L + a z ( ) h L 1/ r y b y + y b y θ = y θ = y ( 1/ r) ( 1/ r) + 0,00 1 0,15 + 0, ,5 + y y + h 8 L c 8 c Η συσχέτιση των µ θ και µ γίνεται µέσω των σχέσεων: µ =µ θ H µ =µ θ H tot ορ. µη σχηµατισµός πλαστικού µηχανισµού ορόφων πιθανός σχηµατισµός πλαστικού µηχανισµού σε όροφο µ = µ 1/ r, απ., απ. c,τπωw,απ CEA, Sacley 60 ΕΝΙΣΧΥΣΗ ΚΟΜΩΝ Προσθήκη επικολλητών ελασµάτων από χάλυβα Ενίσχυση κόµβων µε ΙΟΠ 61 CEA, Sacley 6 CEA, Sacley 6

8 Ενίσχυση Τοιχωµάτων ποκατάσταση νεπαρκών ναµονών Όπως και στα υποστυλώµατα ύξηση Φέρουσας Ικανότητας Έναντι Κάµψης Προσθήκη υποστυλωµάτων στα άκρα Μονόπλευρη ενίσχυση και προσθήκη υποστυλωµάτων Ολόπλευρος κλειστός µανδύας (συνιστάται) Ενίσχυση Τοιχωµάτων ύξηση Φέρουσας Ικανότητας Έναντι Τέµνουσας νεπάρκεια λόγω λοξής θλίψης κορµού Προσθήκη νέων στρώσεων σκυροδέµατος ή µανδύα νεπάρκεια οπλισµού διάτµησης Προσθήκη Εξωτερικών στοιχείων χάλυβα ή ΙΟΠ ή µανδύας Ολίσθηση Τοιχώµατος Προσθήκη κατακόρυφων µεταλλικών στοιχείων εκατέρωθεν του αρµού Τοπικός µανδύας ύξηση Πλαστιµότητας (Δεν προσφέρονται οι µέθοδοι περίσφιγξης) ύξηση διατοµής θλιβόµενου πέλµατος µε προσθήκη εγκάρσιου τοιχώµατος µε τοπική διεύρυνση του άκρου Τοποθέτηση εγκαρσίων διαµπερών σφικτήρων Μορφές: Εµφάτνωση Πλαισίων Σηµαντική ύξηση της Δυσκαµψίας και της Σεισµικής αντίστασης του φορέα Προσθήκη πλού Γεµίσµατος Τοιχωµατοποίηση Πλαισίου Ενίσχυση Υφισταµένων Τοίχων Πληρώσεως Κρίσιµα σηµεία της µελέτης Έλεγχος επάρκειας µεταφοράς τέµνουσας στις στάθµες των ορόφων Μικρή ξονική Μειωµένη Ενεργός υσκαµψία, Μεγάλη Στροφή στο Θεµέλιο Κατασκευαστικά θέµατα υσκολία σκυροδέτισης (ανεπαρκής πρόσβαση στην κορυφή) ντιµετώπιση συστολής ξήρανσης Προσθήκη πλού Γεµίσµατος Τοιχώµατα από: α) Άοπλο ή οπλισµένο σκυρόδεµα (επί τόπου κατασκευαζόµενα ή προκατασκευασµένα) β) Άοπλη ή οπλισµένη τοιχοποιία Δεν λαµβάνονται ειδικά µέτρα σύνδεσης του γεµίσµατος µε το πλαίσιο Προσοµοίωση του γεµίσµατος µέσω διαγώνιου θλιπτήρα Χαµηλή πλαστιµότητα. Συνιστάται m 1,5 Προσοχή Πρόσθετες Τέµνουσες σε Δοκούς και Υποστυλώµατα Τοιχοµατοποίηση Πλαισίου Εµφατνώσεις πάχους µικρότερου ή ίσου µε το πλάτος της δοκού νέο νέο υποστύλ ωμα υποστύλ ωμα νέο νέο παλαιό παλαιό τοίχωμα τοίχωμα υποστύλωμ υποστύλωμ α α Εµφατνώσεις πάχους µεγαλύτερου του πλάτους της δοκού L ' N = F N =λ t b l F = 0,6 ' c Τοιχωµατοποίηση Πλαισίου Προσοµοίωµα Ελέγχου Επάρκειας h P F l σκούµενη Τέµνουσα στο N Έλεγχος ντίστασης Φατνώµατος: Θλίψη ιαγώνιου Θλιπτήρα: R c w w c ιάτµηση κατά Μήκος των ιεπιφανειών: l 1 Fβλ., οριζ. = F NR > nδdu L L l N P F h Τοίχωµα: F Rc = γ b w = ενεργό πλάτος διαγώνιου θλιπτήρα λ 0,4, συντελεστής αποµένουσας απόκρισης του διαγώνιου θλιπτήρα µετά την υπέρβαση της κρίσιµης παραµόρφωσής του Fβλ h 1 = Fβλ., οριζ. > n vd l., κατ. u Ελάχιστη ποσότητα βλήτρων Φ16 ανά µέτρο της περιµέτρου και ρ min 69 Ενίσχυση Υφισταµένων Τοίχων Πληρώσεως ΠΡΟΣΘΗΚΗ ΝΕΩΝ ΠΡΠΛΕΥΡΩΝ ΤΟΙΧΩΜΤΩΝ Η ΧΛΥ ΙΝΩΝ ΙΚΤΥΩΜΤΩΝ (Λύση που απαιτεί ιδιαίτερα υψηλή µελετητική και κατασκευαστική εµπειρία) ΠΡΟΣΘΗΚΗ ΙΚΤΥΩΤΩΝ ΣΥΣΤΗΜΤΩΝ Με αµφίπλευρες οπλισµένες στρώσεις εκτοξευόµενου σκυροδέµατος χωρίς υποχρεωτική αγκύρωση στο περιβάλλον πλαισίωµα. Ελάχιστο πάχος στρώσης 50 mm Min ρv= ρh=0,005 Εξασφάλιση της από κοινού λειτουργίας υφιστάµενης τοιχοποιίας µε τις δύο στρώσεις ενίσχυσης µέσω διαµπερών κοχλωτών συνδέσµων: ντίσταση ενισχυµένου τοίχου = ντίσταση λοξού θλιπτήρα Λεπτοµέρεια Λεπτοµέρεια-Κάτοψη Συνιστώµενη θέση τοιχωµάτων Ενδεικτική διάταξη συνδέσµων 70 Συνίσταται: (α) Ο συνδυασµός της θεµελίωσης των νέων τοιχωµάτων µε τις υφιστάµενες θεµελιώσεις (β) Η κατά το δυνατόν αύξηση της αξονικής δύναµης που θα αναλάβουν τα νέα τοιχώµατα 71 κατά τον σεισµό 7

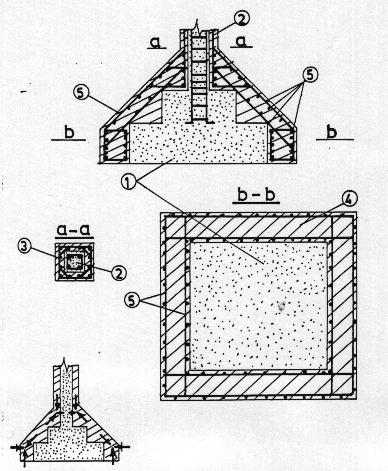

9 ΕΝΙΣΧΥΣΕΙΣ ΣΤΟΙΧΕΙΩΝ ΘΕΜΕΛΙΩΣΗΣ νεπάρκεια επιφάνειας έδρασης νεπαρκές ύψος ύξηση διαστάσεων Συνδυασµός µε ενίσχυση κατακόρυφων µελών νάρτηση A Pn tan w α yw epikeve.civil.upatra.gr Ενδεικτικήενίσχυσηπεδίλωνµετηντεχνικήτωνµανδυών, 7 όταν η επέµβαση περιλαµβάνει και ενίσχυση του φέροντος κατακόρυφου στοιχείου 74
