S100 Μίνι φορτωτής. ιαστάσεις.

Transcript

1 Σελίδα 1 από 9 Copyright Bobcat Europe S100 Μίνι φορτωτής A8ET A8ET /05/2007 ιαστάσεις (C) Μέγιστη γωνία εκκίνησης 25 Θέση µεταφοράς υλικών 234 mm (L) Γωνία εκφόρτωσης σε µέγιστο ύψος 43,4 (Ι) Ύψος εκκένωσης µε στάνταρ κάδο, 50 ίντσες 1971 mm (K) Απόσταση εκκένωσης σε µέγιστο ύψος 477 mm (D) Ελάχιστο ύψος από το έδαφος 167 mm Ύψος µέχρι τον πείρο άρθρωσης κάδου 2633 mm (B) Ύψος µε καµπίνα χειριστή 1878 mm Ύψος έως το άνω άκρο του φάρου 2082 mm (F) Μήκος χωρίς παρελκόµενο 2262 mm (G) Μήκος µε στάνταρ κάδο, 50 ίντσες 2929 mm (A) Ύψος λειτουργίας 3430 mm (Η) Γωνία ανάκλισης κάδου (από το οριζόντιο επίπεδο) 26 (M) Γωνία ανάκλισης κάδου σε µέγιστο ύψος 95 (E) Μεταξόνιο 818 mm (Ο) Ακτίνα στροφής µε στάνταρ κάδο, 50 ίντσες 1819 mm (Q) Πλάτος µετρούµενο στα ελαστικά, 27 x 8, mm (P) Μετατρόχιο, ελαστικά 27 x 8, mm (Ν) Πλάτος πάνω από στάνταρ κάδο, 50 ίντσες 1267 mm

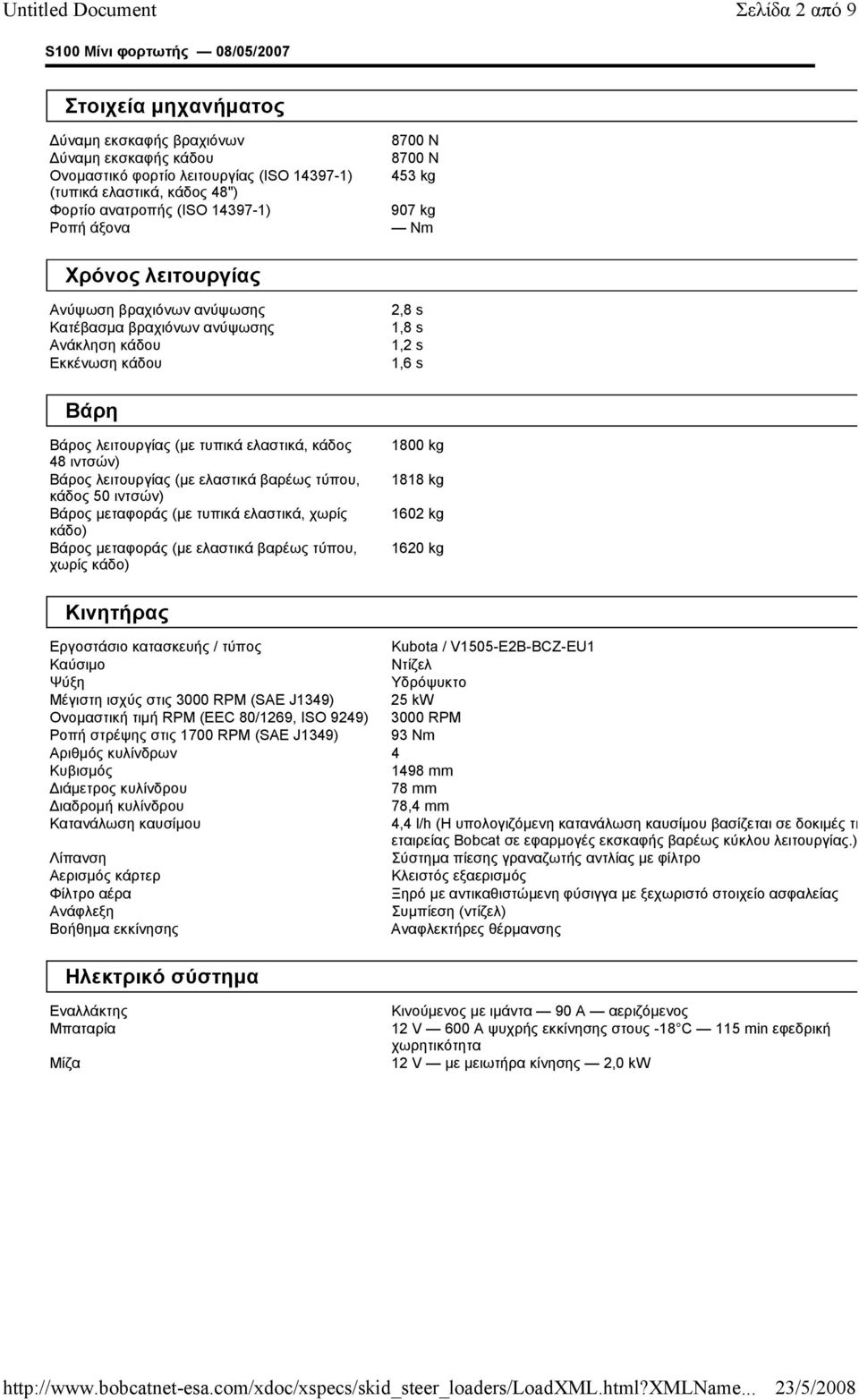

2 Σελίδα 2 από 9 Στοιχεία µηχανήµατος ύναµη εκσκαφής βραχιόνων ύναµη εκσκαφής κάδου Ονοµαστικό φορτίο λειτουργίας (ISO ) (τυπικά ελαστικά, κάδος 48") Φορτίο ανατροπής (ISO ) Ροπή άξονα 8700 N 8700 N 453 kg 907 kg Nm Χρόνος λειτουργίας Ανύψωση βραχιόνων ανύψωσης Κατέβασµα βραχιόνων ανύψωσης Ανάκληση κάδου Εκκένωση κάδου 2,8 s 1,8 s 1,2 s 1,6 s Βάρη Βάρος λειτουργίας (µε τυπικά ελαστικά, κάδος 48 ιντσών) Βάρος λειτουργίας (µε ελαστικά βαρέως τύπου, κάδος 50 ιντσών) Βάρος µεταφοράς (µε τυπικά ελαστικά, χωρίς κάδο) Βάρος µεταφοράς (µε ελαστικά βαρέως τύπου, χωρίς κάδο) 1800 kg 1818 kg 1602 kg 1620 kg Κινητήρας Εργοστάσιο κατασκευής / τύπος Kubota / V1505-E2B-BCZ-EU1 Καύσιµο Ντίζελ Ψύξη Υδρόψυκτο Μέγιστη ισχύς στις 3000 RPM (SAE J1349) 25 kw Ονοµαστική τιµή RPM (EEC 80/1269, ISO 9249) 3000 RPM Ροπή στρέψης στις 1700 RPM (SAE J1349) 93 Nm Αριθµός κυλίνδρων 4 Κυβισµός 1498 mm ιάµετρος κυλίνδρου 78 mm ιαδροµή κυλίνδρου 78,4 mm Κατανάλωση καυσίµου 4,4 l/h (Η υπολογιζόµενη κατανάλωση καυσίµου βασίζεται σε δοκιµές της εταιρείας Bobcat σε εφαρµογές εκσκαφής βαρέως κύκλου λειτουργίας.) Λίπανση Σύστηµα πίεσης γραναζωτής αντλίας µε φίλτρο Αερισµός κάρτερ Κλειστός εξαερισµός Φίλτρο αέρα Ξηρό µε αντικαθιστώµενη φύσιγγα µε ξεχωριστό στοιχείο ασφαλείας Ανάφλεξη Συµπίεση (ντίζελ) Βοήθηµα εκκίνησης Αναφλεκτήρες θέρµανσης Ηλεκτρικό σύστηµα Εναλλάκτης Μπαταρία Μίζα Κινούµενος µε ιµάντα 90 A αεριζόµενος 12 V 600 A ψυχρής εκκίνησης στους -18 C 115 min εφεδρική χωρητικότητα 12 V µε µειωτήρα κίνησης 2,0 kw

3 Σελίδα 3 από 9 Υδραυλικό σύστηµα Τύπος αντλίας Γραναζωτού τύπου, µε κίνηση από τον κινητήρα Παροχή αντλίας στις 3000 RPM 50 l/min Εκτόνωση συστήµατος στους ταχυσυνδέσµους 207 bar Βαλβίδα ελέγχου Τριών πηνίων, τύπου ανοικτού κέντρου, µε συγκράτηση αιώρησης στην ανύψωση και βοηθητικό πηνίο µε συγκράτηση σε µία κατεύθυνση (µηχανική Φίλτρο υδραυλικού συστήµατος Πλήρους ροής αντικαθιστώµενο στοιχείο συνθετικού µέσου 3 µm Αγωγοί υγρών Αγωγοί σύµφωνοι µε το πρότυπο SAE, ελαστικοί σωλήνες και στοιχεία προσαρµογής Υδραυλικοί κύλινδροι Κύλινδρος ανύψωσης (2) ιάµετρος κυλίνδρου ανύψωσης Ράβδος κυλίνδρου ανύψωσης ιαδροµή κυλίνδρου ανύψωσης Κύλινδρος κλίσης (2) ιάµετρος κυλίνδρου κλίσης Ράβδος κυλίνδρου κλίσης ιαδροµή κυλίνδρου κλίσης ιπλής ενεργείας 50,8 mm 31,8 mm 653,5 mm ιπλής ενεργείας µε λειτουργία ανάσχεσης στην εκκένωση και την επαναφορά 57,2 mm 31,8 mm 307,1 mm Σύστηµα µετάδοσης κίνησης Κιβώτιο ταχυτήτων Αλυσίδες τελικής µετάδοσης κίνησης Κύριο σύστηµα µετάδοσης κίνησης ιαστάσεις άξονα Μπουλόνια τροχού Αδιαβάθµητα µεταβλητές δίδυµες υδροστατικές εµβολοφόρες αντλίες που οδηγούν δύο υδροστατικούς κινητήρες µε πλήρη δυνατότητα αντιστροφής Προεντεταµένη ατέρµων αλυσίδα κυλίνδρου #80 HSOC (χωρίς κεντρικό κρίκο) και οδοντοτροχοί σε σφραγισµένο κιβώτιο αλυσίδας µε λίπανση λαδιού. (Οι αλυσίδες δεν χρειάζονται περιοδικές ρυθµίσεις.) ύο αλυσίδες ανά πλευρά χωρίς ενδιάµεσο γρανάζι. Πλήρως υδροστατικό, µε τετρακίνηση 44,5 mm, µε θερµική επεξεργασία. Συγκολληµένοι σωλήνες άξονα στο περίβληµα αλυσίδας Μπουλόνια τροχών έξι 9/16 ιντσών στερεωµένα στις πλήµνες άξονα Έλξη Τυπικά ελαστικά Τσχύτητα πορείας 27 x 8,50-15, 6-λινών, Bobcat Heavy Duty 10,4 km/h

4 Σελίδα 4 από 9 Χωρητικότητες υγρών Χωρητικότητα δεξαµενής περιβλήµατος αλυσίδας 22 l Χωρητικότητα συστήµατος ψύξης (χωρίς 11 l θερµαντήρα) Χωρητικότητα λαδιού κινητήρα µε φίλτρο 4,5 l Χωρητικότητα δεξαµενής καυσίµου 45 l Χωρητικότητα δεξαµενής υδραυλικού συστήµατος / 18,5 l / 13 l όγκος πλήρωσης Χωρητικότητα υδροστατικού/ υδραυλικού 22 l συστήµατος Προδιαγραφές υγρών Ψυκτικό υγρό κινητήρα Λάδι κινητήρα Ψυκτικό υγρό PG Bobcat δοχείο 5 l A δοχείο 25 l B βαρέλι 209 l C δεξαµενή 1000 l D Το λάδι θα πρέπει να καλύπτει τις προδιαγραφές σέρβις API CD, CE, CF4, CG4, ή καλύτερες. Συνιστώµενο ιξώδες SAE για το αναµενόµενο εύρος θερµοκρασίας. Υγρό υδραυλικού συστήµατος * Μπορεί να χρησιµοποιηθεί µόνο όταν είναι διαθέσιµο σε ποιότητα κατάλληλη για χρήση µε πετρέλαιο. Για τα συνθετικά λάδια, ακολουθήστε τις συστάσεις του παραγωγού των λαδιών. Superior SH Bobcat δοχείο 5 l A δοχείο 25 l B βαρέλι 209 l C δεξαµενή 1000 l D Bio Hydraulic Bobcat δοχείο 5 l A δοχείο 25 l B βαρέλι 209 l C δεξαµενή 1000 l D Χειριστήρια Κινητήρας Εκκίνηση Μπροστινό βοηθητικό σύστηµα (βασικός εξοπλισµός) Υδραυλικό σύστηµα κλίσης και ανύψωσης φορτωτή Ποδόφρενο ευτερεύον φρένο Χειρόφρενο ιεύθυνση οχήµατος Εκτόνωση πίεσης βοηθητικού συστήµατος Μοχλός χειρόγκαζου ιακόπτης εκκίνησης και απενεργοποίησης µε κλειδί. Αναφλεκτήρες θέρµανσης που ενεργοποιούνται αυτόµατα, στον βασικό πίνακα οργάνων Πλευρική κίνηση του δεξιού µοχλού συστήµατος διεύθυνσης Ξεχωριστά πεντάλ ύο ανεξάρτητα υδροστατικά συστήµατα ελεγχόµενα από δύο χειροκίνητους µοχλούς διεύθυνσης Ένα από τα υδροστατικά κιβώτια ταχυτήτων Μηχανικός δίσκος, χειροκίνητος διακόπτης πολλαπλών θέσεων στον πίνακα Έλεγχος κατεύθυνσης και ταχύτητας µε δύο µοχλούς χειρός Πλευρική κίνηση του δεξιού µοχλού του συστήµατος διεύθυνσης αφού έχει σβήσει ο κινητήρας.

5 Σελίδα 5 από 9 Όργανα µετρήσεων Οι ακόλουθες λειτουργίες φορτωτή παρακολουθούνται µε ένα συνδυασµό µετρητών και προειδοποιητικών λυχνιών που βρίσκονται στο οπτικό πεδίο του χειριστή. Το σύστηµα ειδοποιεί το χειριστή για τις εντοπιζόµενες δυσλειτουργίες του φορτωτή µε ηχητικό συναγερµό και προειδοποιητικές λυχνίες. Βασικός πίνακας οργάνων Μετρητές Θερµοκρασία ψυκτικού υγρού κινητήρα Καύσιµο Ωροµετρητής Ενδεικτικές λυχνίες Σύστηµα ελέγχου κλειδώµατος Bobcat Αναφλεκτήρες θέρµανσης Προειδοποιητικά φώτα Θερµοκρασία ψυκτικού υγρού κινητήρα Πίεση λαδιού κινητήρα Στάθµη καυσίµου Γενική προειδοποίηση Φίλτρο υδραυλικού συστήµατος Θερµοκρασία λαδιού υδραυλικού συστήµατος Πίεση υδροστατικής φόρτισης Ζώνη ασφαλείας Τάση συστήµατος

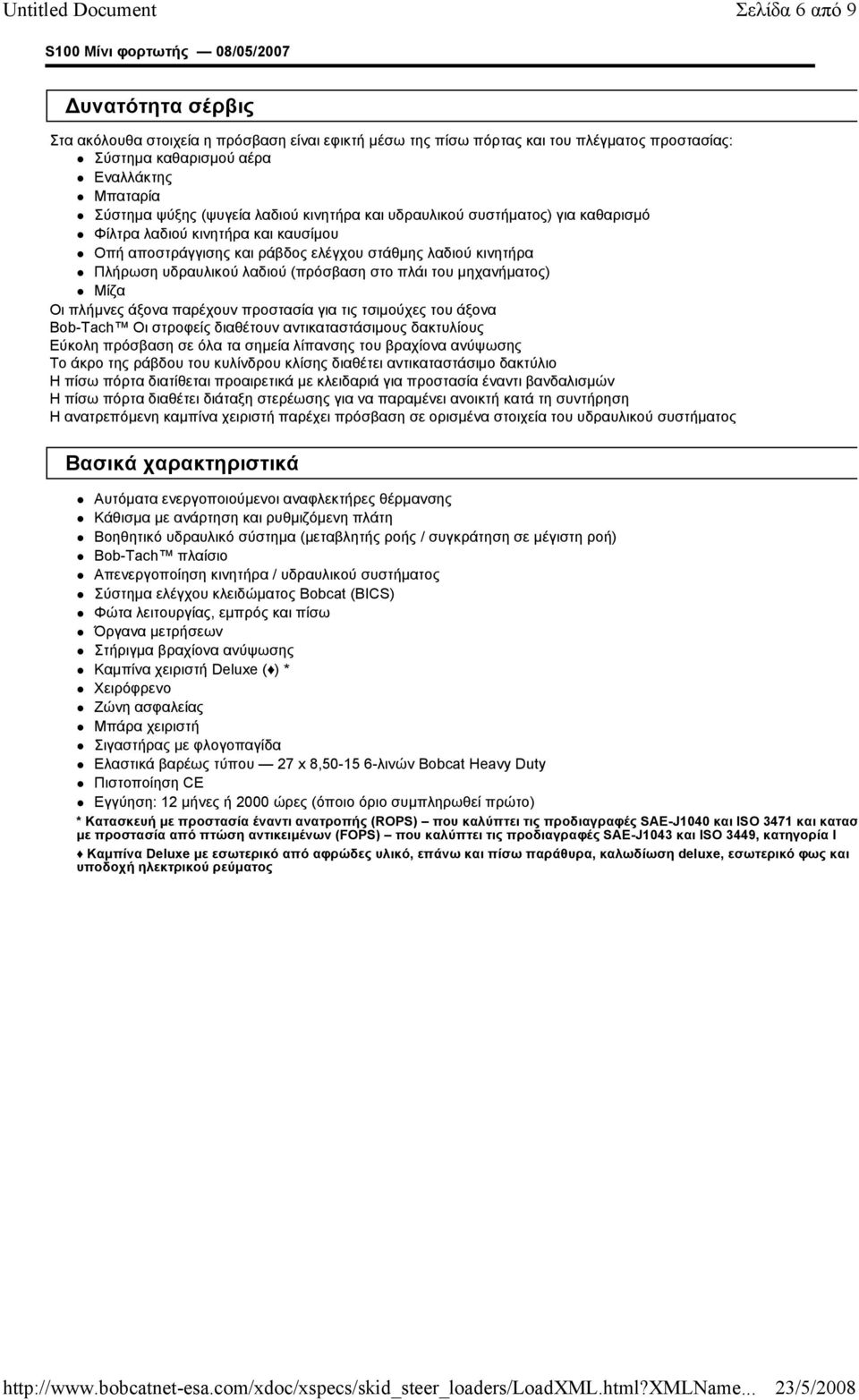

6 Σελίδα 6 από 9 υνατότητα σέρβις Στα ακόλουθα στοιχεία η πρόσβαση είναι εφικτή µέσω της πίσω πόρτας και του πλέγµατος προστασίας: Σύστηµα καθαρισµού αέρα Εναλλάκτης Μπαταρία Σύστηµα ψύξης (ψυγεία λαδιού κινητήρα και υδραυλικού συστήµατος) για καθαρισµό Φίλτρα λαδιού κινητήρα και καυσίµου Οπή αποστράγγισης και ράβδος ελέγχου στάθµης λαδιού κινητήρα Πλήρωση υδραυλικού λαδιού (πρόσβαση στο πλάι του µηχανήµατος) Μίζα Οι πλήµνες άξονα παρέχουν προστασία για τις τσιµούχες του άξονα Bob-Tach Οι στροφείς διαθέτουν αντικαταστάσιµους δακτυλίους Εύκολη πρόσβαση σε όλα τα σηµεία λίπανσης του βραχίονα ανύψωσης Το άκρο της ράβδου του κυλίνδρου κλίσης διαθέτει αντικαταστάσιµο δακτύλιο Η πίσω πόρτα διατίθεται προαιρετικά µε κλειδαριά για προστασία έναντι βανδαλισµών Η πίσω πόρτα διαθέτει διάταξη στερέωσης για να παραµένει ανοικτή κατά τη συντήρηση Η ανατρεπόµενη καµπίνα χειριστή παρέχει πρόσβαση σε ορισµένα στοιχεία του υδραυλικού συστήµατος Βασικά χαρακτηριστικά Αυτόµατα ενεργοποιούµενοι αναφλεκτήρες θέρµανσης Κάθισµα µε ανάρτηση και ρυθµιζόµενη πλάτη Βοηθητικό υδραυλικό σύστηµα (µεταβλητής ροής / συγκράτηση σε µέγιστη ροή) Bob-Tach πλαίσιο Απενεργοποίηση κινητήρα / υδραυλικού συστήµατος Σύστηµα ελέγχου κλειδώµατος Bobcat (ΒΙCS) Φώτα λειτουργίας, εµπρός και πίσω Όργανα µετρήσεων Στήριγµα βραχίονα ανύψωσης Καµπίνα χειριστή Deluxe ( ) * Χειρόφρενο Ζώνη ασφαλείας Μπάρα χειριστή Σιγαστήρας µε φλογοπαγίδα Ελαστικά βαρέως τύπου 27 x 8, λινών Bobcat Heavy Duty Πιστοποίηση CE Εγγύηση: 12 µήνες ή 2000 ώρες (όποιο όριο συµπληρωθεί πρώτο) * Κατασκευή µε προστασία έναντι ανατροπής (ROPS) που καλύπτει τις προδιαγραφές SAE-J1040 και ISO 3471 και κατασκευή µε προστασία από πτώση αντικειµένων (FOPS) που καλύπτει τις προδιαγραφές SAE-J1043 και ISO 3449, κατηγορία Ι Καµπίνα Deluxe µε εσωτερικό από αφρώδες υλικό, επάνω και πίσω παράθυρα, καλωδίωση deluxe, εσωτερικό φως και υποδοχή ηλεκτρικού ρεύµατος

7 Σελίδα 7 από 9 Επιλογές Επιλογές που παρέχονται εκ του εργοστασίου Θερµαινόµενη κλειστή καµπίνα Ισχύς Bob-Tach Υδραυλική ρύθµιση θέσης κάδου (µε διακόπτη ON/OFF) Αντίβαρα Εξαρτήµατα τοποθετούµενα από τον αντιπρόσωπο Κιτ κλεισίµατος καµπίνας χειριστή Κιτ πίσω παραθύρου Κιτ πλευρικών παραθύρων Κιτ πάνω παραθύρου Κιτ πόρτας Κιτ πόρτας Lexan Κιτ ειδικών εφαρµογών Κιτ καταλυτικού καθαριστήρα Κιτ αντίβαρων Κιτ ανύψωσης ενός σηµείου Κιτ υδραυλικής ρύθµισης θέσης κάδου Κιτ Bob-Tach Power Μονάδα βοµβητή οπισθοπορείας Κιτ πυροσβεστήρα Κιτ θερµαντήρα εξωτερικού αέρα Υδραυλική µονάδα για θερµαντήρα εξωτερικού αέρα Κιτ καθαριστήρων πίσω παραθύρου Προειδοποιητικά φώτα: περιστρεφόµενος φάρος, στροβοσκοπικό φως Κιτ ζώνης ασφαλείας Κιτ τρίτου ελατηρίου αέρα (για θερµαινόµενη καµπίνα) Κιτ πρόσθετου ελατηρίου αέρα (για ανατροπή της καµπίνας) Κιτ κλειδώµατος πίσω πόρτας Κιτ κλειδώµατος τάπας καυσίµου Κιτ πηνίου θέρµανσης Κιτ µετάφρασης S100 (ετικέτες) Ανταλλακτικό πλαίσιο καµπίνας χειριστή Κάθισµα µε ανάρτηση Κατασκευή FOPS ** ** Κατασκευή µε προστασία από πτώση αντικειµένων (FOPS) καλύπτει τις προδιαγραφές SAE-J1043 και ISO 3449, κατηγορία ΙΙ

8 Σελίδα 8 από 9 Παρελκόµενα Για τη διαθεσιµότητα συγκεκριµένων µοντέλων, δείτε τον τιµοκατάλογο προϊόντων της Bobcat. Αρπάγες και περόνες Tilt-Tach Γωνιακή λεπίδα (χιονιού) Άγκιστρο τριών σηµείων Γωνιακό σάρωθρο* Εδαφοβελτιωτικό* Επιπεδοποιητής Εκχιονιστικό µηχάνηµα* Κάδοι (GP 50" και 56") Εξάρτηµα διάνοιξης Κοπτήρας - σπαστήρας* Καλλιεργητής Μπροστινός αποξεστήρας Ξύστρα Σκαπτικό Περόνες ανύψωσης παλετών Τρυπάνι Περόνη δέντρων Υδραυλική βραχόσφυρα** Πλαίσιο X-Change φορτωτή (για σπαστήρα) Χωνί εκκένωσης Σαρωτής *Απαιτείται κιτ ελέγχου παρελκοµένων. **Όταν χρησιµοποιείτε το φορτωτή µε αυτό το παρελκόµενο, θα πρέπει να χρησιµοποιείτε ένα κιτ ειδικών εφαρµογών, το οποίο περιλαµβάνει µπροστινή πόρτα 12 mm Lexan µε επάνω και πίσω παράθυρα 6 mm. Προαιρετικό κιτ νερού.

9 Σελίδα 9 από 9 Περιβαλλοντικά στοιχεία Στάθµη θορύβου L pa (Οδηγία ΕΕ 2000/14/EC) 85 db(a) Στάθµη θορύβου L WA (Οδηγία ΕΕ 2000/14/ΕΚ) 101 db(a) Ολικοί κραδασµοί στο σώµα (ISO ) 0,6 m/s 2 Κραδασµοί στην παλάµη/στο βραχίονα (ISO ,44 m/s 2 1) Ασφάλεια Σύστηµα ελέγχου κλειδώµατος Bobcat (ΒΙCS), στάνταρ ιακόπτης παράκαµψης βραχίονα ανύψωσης, στάνταρ Ζώνη ασφαλείας, στάνταρ Μπάρα καθίσµατος, στάνταρ Καµπίνα χειριστή, στάνταρ Στήριγµα βραχιόνων ανύψωσης, στάνταρ Φρένο ακινητοποίησης, στάνταρ Λαβές συγκράτησης, στάνταρ Σκαλοπάτι ασφαλείας, στάνταρ Προσαρτώµενα σκαλοπάτια, στάνταρ Πίσω παράθυρο, στάνταρ Μπροστινά και πίσω φώτα εργασίας, στάνταρ Εφεδρικός συναγερµός, προαιρετικός Κιτ ανύψωσης, προαιρετικά Κιτ ειδικών εφαρµογών, προαιρετικό Εγχειρίδιο χειριστή, στάνταρ Ο χειριστής πρέπει να κάθεται στο φορτωτή µε τη µπάρα καθίσµατος στη θέση της και τον κινητήρα σε λειτουργία. Μετά το πάτηµα του κουµπιού λειτουργίας φορτωτή Press to Operate Loader, µπορεί να γίνει χειρισµός των υδραυλικών λειτουργιών ανύψωσης και κλίσης και της λειτουργίας µετάδοσης κίνησης έλξης. Χρησιµοποιείται για το κατέβασµα των βραχιόνων ανύψωσης στην περίπτωση που οι βραχίονες δεν µπορούν να κατέβουν σε κανονικές συνθήκες λειτουργίας. Θα πρέπει να φοριέται πάντοτε κατά το χειρισµό του φορτωτή. Η ζώνη ώµου τριών σηµείων παρέχει συγκράτηση στο υψηλό εύρος ταχυτήτων. ευτερεύον στοιχείο συγκράτησης χειριστή, που χρησιµεύει και ως στήριγµα για τα χέρια. Μια κλειστή καµπίνα χειριστή µε πλευρικά παράθυρα και ελάχιστο εσωτερικό πλάτος καµπίνας 838 mm. Καλύπτει τις προδιαγραφές SAE-J1040 και ISO 3471 για κατασκευές µε προστασία πλευρικής ανατροπής (ROPS) και SAE J1043 και ISO 3449 επιπέδου I * για κατασκευές µε προστασία από πτώση αντικειµένων (FOPS). ιατίθεται προαιρετικά και έκδοση επιπέδου ΙΙ ** Χρησιµοποιείται για εργασίας σέρβις όταν οι βραχίονες ανύψωσης είναι ανυψωµένοι. Ασφαλίζετε πάντοτε το φρένο ακινητοποίησης όταν εγκαταλείπετε το φορτωτή. Θα πρέπει να χρησιµοποιούνται πάντοτε κατά την είσοδο και την έξοδο από το φορτωτή. Αντιολισθητικό σκαλοπάτι στους βραχίονες ανύψωσης και το κυρίως πλαίσιο για χρήση κατά την είσοδο και την έξοδο από το φορτωτή. Θα πρέπει να χρησιµοποιούνται πάντοτε κατά την είσοδο και την έξοδο από το φορτωτή. Για έξοδο κινδύνου. Για χρήση σε εσωτερικό χώρο και σε συνθήκες χαµηλού φωτισµού. Για χρήση σε εργασίες µε χαµηλή ορατότητα. Τα κιτ ανύψωσης είναιν διαθέσιµα έτσι ώστε ο φορτωτής να µπορεί να ανυψωθεί σε αποµακρυσµένες περιοχές. Περιορίζει την είσοδο αντικειµένων και υλικών από τα ανοίγµατα της καµπίνας Εγχειρίδιο χειριστή µε προστασία από τις καιρικές συνθήκες προσαρµοσµένο στο εσωτερικό της καµπίνας, το οποίο παρέχει οδηγίες χρήσης και πινακίδες προειδοποίησης µε επεξηγηµατικές εικόνες και διεθνή σύµβολα. * Επίπεδο I Η έγκριση αφορά την προστασία από πτώσεις τούβλων, µικρών τεµαχίων µπετόν και εργαλείων χειρός, που συναντώνται σε εργασίες όπως η συντήρηση αυτοκινητοδρόµων, η διαµόρφωση περιβάλλοντος και άλλες εργοταξιακές υπηρεσίες. ** Επίπεδο II Η έγκριση αφορά την προστασία από πτώσεις δένδρων ή βράχων για µηχανήµατα που χρησιµοποιούνται στον καθαρισµό περιοχών, τις κατεδαφίσεις ή τη δασοκοµία.
