1 More care. Built in. ΜΙΚΡΟΣ ΕΛΑΣΤΙΚΟΦΟΡΟΣ ΦΟΡΤΩΤΗΣ Volvo L50F

2 ΥΨΗΛΕΣ ΑΠΟΔΟΣΕΙΣ ΣΤΟ ΒΑΣΙΚΟ ΕΞΟΠΛΙΣΜΟ. Ο ελαστικοφόρος φορτωτής L50F κατασκευάστηκε για να ικανοποιήσει τις πιο απαιτητικές εφαρμογές για ασταμάτητη παραγωγική εργασία. Εφοδιασμένος με κινητήρα Volvo D5D, ο φορτωτής L50F έχει υψηλή ισχύ σε αναλογία με το βάρος του για αδιάκοπη παραγωγή καθ όλη τη διάρκεια της ημέρας. Αποδοτικό intecooler Αναπτύσσοντας υψηλά επίπεδα ροπής, ο ισχυρός κινητήρας Volvo D5D 4.8 lt με ενδιάμεση ψύξη του προσαγόμενου αέρα για εξαιρετική οικονομία και απόδοση καυσίμου. Ανταποκρίνεται στις Ευρωπαϊκές απαιτήσεις Euro IIIA και ταιριάζει απόλυτα στο μικρό Volvo L50F. Συνδυάζοντας ομαλή υδροστατική μετάδοση και εξαιρετικής απόκρισης υδραυλικό σύστημα, ο κινητήρας έχει επαρκή ισχύ για τις πιο απαιτητικές εργασίες. Το αποτέλεσμα; Απόδοση χωρίς κόπο. Υψηλά επίπεδα παραγωγικότητας για μεγάλα χρονικά διαστήματα. Αυτό είναι το συγκριτικό πλεονέκτημα του Volvo L50F. Tαχυσύνδεσμος τύπου TP για μεγαλύτερη απόδοση Σχεδιασμένο από τη Volvo για να αυξήσει την παραγωγικότητα, το πατενταρισμένο σύστημα φορτωτή διατηρεί το φορτίο σε όλο το ύψος φόρτωσης. Επιπρόσθετα προσφέρει μεγάλη γωνία συγκράτησης φορτίου στον κάδο και εξαιρετική δύναμη ανύψωσης. Ο ταχυσύνδεσμος τύπου ΤP εξασφαλίζει στον φορτωτή L50F την καλύτερη ορατότητα στην κατηγορία του. Καθαρός, αθόρυβος και οικονομικός Τοποθετώντας τον κινητήρα πίσω από τον οπίσθιο άξονα, το βάρος του αντισταθμίζει την εμπρόσθια εξάρτηση φορτωτή. Εγκάρσια τοποθετημένος κάνει εύκολη την άμεση πρόσβαση, μειώνοντας το χρόνο που απαιτείται για καθημερινούς ελέγχους και συντηρήσεις ρουτίνας. Σταθερότητα σε δύσβατα εδάφη Σχεδιασμένοι για να δουλεύουν σε δύσβατα εδάφη, οι ελαστικοφόροι φορτωτές της Volvo παρέχουν εξαιρετική απόσταση από το έδαφος, ενώ η ταλάντωση του οπίσθιου άξονα εξασφαλίζει μεγαλύτερη σταθερότητα. Και οι δύο άξονες διαθέτουν πλήρως ελεγχόμενα από το χειριστή μπλοκέ διαφορικά για μέγιστη πρόσφυση σε όλα τα εδάφη. Βελτιωμένο σύστημα ψύξης Σχεδιασμένο για να διασφαλίζει μέγιστη αποδοτικότητα σε όλες τις καιρικές συνθήκες, το σύστημα ψύξης διαθέτει θερμοστατικό έλεγχο και υδραυλικό κινητήρα. Είναι συνδεδεμένος με την ECU του κινητήρα, ώστε η ταχύτητα του ανεμιστήρα να ρυθμίζεται αυτόματα ανάλογα με τις ανάγκες σε εξαιρετικά θερμά ή ψυχρά κλίματα. Οικονομικός κινητήρας Volvo D5D εκπομπών Euro IIIA. Σύνδεσμος τύπου ΤP παρέχει μέγιστη δύναμη εκσκαφής κάδου. 2 Μεγάλη γωνία ανατροπής του κάδου.

3 Παράλληλη κίνηση σε όλο το εύρος ανύψωσης. Όλα τα πλεονεκτήματα του συνδέσμου τύπου Ζ και του παράλληλου συνδέσμου σε ένα μηχάνημα. 3

4 Σχεδιασμένοι για να οδηγηθούν. Είναι ο λεπτομερής σχεδιασμός που καθοδηγεί το χειριστή να επιλέξει τον Volvo L50F. Ομαλή υδροστατική μετάδοση και υδραυλικά αίσθησης φορτίου είναι ο ιδανικός συνδυασμός ισχύος και παραγωγικότητας. Πλήρως ελεγχόμενα από το χειριστή μπλοκέ διαφορικά για μέγιστη πρόσφυση σε όλες τις συνθήκες. Μπλοκέ διαφορικά παρέχουν 100% πρόσφυση. Αντλίες που μεγιστοποιούν την απόδοση Υδραυλικές αντλίες με αίσθηση φορτίου στην καρδιά του L50F. Σε αντίθεση με τις συμβατικές γραναζωτές αντλίες που τροφοδοτούν με σταθερή ποσότητα λαδιού ανεξάρτητα από το φορτίο, οι αντλίες με αίσθηση φορτίου παρέχουν μόνο την ποσότητα λαδιού που απαιτείται για να γίνει η εκάστοτε εργασία. Αυτό βοηθάει στην εξοικονόμηση καυσίμου, στη μείωση της φθοράς των αντλιών και στη μείωση της θερμοκρασίας του υδραυλικού λαδιού. Μια χωριστή αντλία αναλαμβάνει τη λειτουργία της διεύθυνσης / τιμονιού. Αυτό εξασφαλίζει αποτελεσματική διεύθυνση ακόμα και όταν δουλεύετε υπό πλήρες φορτίο. Κίνηση και στους τέσσερις τροχούς Σε ακραίες συνθήκες, η κίνηση και στους τέσσερις τροχούς προσφέρει εξαιρετικές επιδόσεις και καλύτερη έλξη σε όλους τους τροχούς. Επιπρόσθετα και οι δύο άξονες διαθέτουν πλήρως ελεγχόμενα μπλοκέ διαφορικά. Όταν ο χειριστής το επιλέξει και οι τέσσερις τροχοί παράγουν ισοδύναμη έλξη. Υδροστατική απόδοση Η Volvo έχει επενδύσει σημαντικά στο σχεδιασμό της υδροστατικής μετάδοσης του L50F. Προτεραιότητα αποτελεί η ομαλή αύξηση της ταχύτητας για εργασίες ακρίβειας, όπως αποθήκευση παλετών, καθώς και η υψηλή μετάδοση ισχύος σε απαιτητικές συνθήκες εργασίας. Μαζί με το μηχανικό επιλογέα δύο ταχυτήτων επιτρέπει υψηλή τελική ταχύτητα, ενώ διαθέτει προστασία προς αποφυγή υπερθέρμανσης και υπερφόρτωσης του κινητήρα. Ο συνδυασμός σε ένα πεντάλ φρένου εργασίας και υπεραργού (inching) προσφέρουν επιπλέον έλεγχο. Μικρή πίεση στο πεντάλ επιβραδύνει το φορτωτή μέσω της μετάδοσης, χωρίς την εφαρμογή των φρένων προς αποφυγή φθορών. Η πρόσθετη πίεση του πεντάλ εφαρμόζει τα φρένα εργασίας στον άξονα μετάδοσης. Αυτό μπορεί να χρησιμεύσει για να κρατάει σταθερό το φορτωτή όταν δουλεύει σε κλίσεις. Ταχυσύνδεσμος εξαρτήσεων για εξαιρετική ορατότητα. Σχεδιασμός προσαρμοσμένος σε όλες τις εφαρμογές. 4 Ταχυσύνδεσμος τύπου TPV ταιριάζει με υπάρχουσες εξαρτήσεις και νέες εξαρτήσεις.

5 Μεγάλη επιλογή εξαρτημάτων που ταιριάζουν στις ανάγκες σας. Πλήρης οδηγικός έλεγχος ανεξάρτητα από το φορτίο. 5

6 ΑΝΕΤΗ ΚΑΜΠΙΝΑ ΧΕΙΡΙΣΤΟΥ Η ασφάλεια και η άνεση του χειριστή είναι εξασφαλισμένες στη καμπίνα της Volvo. Σχεδιασμένη για να παρέχει υψηλά επίπεδα προστασίας του χειριστή, η καμπίνα συνδυάζει υψηλή άνεση και θαυμαστή περιμετρική ορατότητα. Άνεση και παραγωγικότητα Μπαίνοντας μέσα στην καμπίνα του Volvo L50F, είναι ξεκάθαρο ότι έχει καταβληθεί μεγάλη προσπάθεια στο σχεδιασμό της. Από τις δυνατότητες ρυθμίσεων του καθίσματος και του τιμονιού, έως τον εργονομικό σχεδιασμό των χειριστηρίων, είναι εμφανές ότι ο χειριστής αποτελεί προτεραιότητα για εμάς. Η περιμετρική ορατότητα είναι εξαιρετική, οι πόρτες με τα μεγάλα παράθυρα και οι λεπτές κολώνες κάνουν εύκολη την ορατότητα προς όλες τις πλευρές. Η ορατότητα στην εξάρτηση φορτωτή είναι επίσης εξαιρετική, ειδικά κατά τη χρήση περόνων παλετών. Τοποθετημένη σε ειδικές αντικραδασμικές βάσεις, η καμπίνα προσφέρει χαμηλά επίπεδα θορύβου και δονήσεων. Αυτό διασφαλίζει άνεση ακόμη και σε μεγάλες βάρδιες εργασίας. Το σύστημα θέρμανσης και εξαερισμού είναι σχεδιασμένο για γρήγορο ξεπάγωμα, με στόμια για την κατεύθυνση του φιλτραρισμένου ζεστού ή κρύου αέρα άμεσα εκεί που απαιτείται. Ένα πλήρως αυτόματο σύστημα κλιματισμού διατίθεται προαιρετικά. Χειριστήριο πολλαπλών λειτουργιών Εύκολο και απλό στο χειρισμό του, το χειριστήριο πολλαπλών λειτουργιών προσφέρει άμεσο έλεγχο του φορτίου. Ξεχωριστά κουμπιά ελέγχου έχουν προσαρμοστεί για τον έλεγχο των βοηθητικών υδραυλικών λειτουργιών. Μία θέση κλειδώματος επιτρέπει συνεχή υδραυλική παροχή για τις εξαρτήσεις, όπως σκούπα με κάδο συλλογής. Το χειριστήριο διαθέτει επίσης κουμπιά για την επιλογή διαφόρων λειτουργιών της μετάδοσης, όπως γρήγορη εναλλαγή μεταξύ εμπρόσθιας και οπίσθιας, εμπλοκή διαφορικών και επιλογή ταχύτητας κίνησης. Όλη η πληροφορία που χρειάζεστε Το ταμπλό οργάνων παρέχει ξεκάθαρες και εύκολα κατανοητές πληροφορίες. Η οθόνη LCD σας παρέχει μία λίστα πληροφοριών λειτουργίας, όπως στροφές κινητήρα, με υπομενού που δίνει λίστα των δεδομένων συντήρησης. Η στάθμη καυσίμου, θερμοκρασία υδραυλικού λαδιού και θερμοκρασία κινητήρα είναι εύκολα αναγνώσιμα χάρη στα αντίστοιχα αναλογικά όργανα. Το σύστημα πληροφόρησης Contronic της Volvo μπορεί να χρησιμοποιηθεί για να παρουσιαστούν τα στοιχεία συντήρησης. Πολυτελές κάθισμα χειριστή για μέγιστη άνεση. Χειριστήριο πολλαπλών λειτουργιών για εύκολο έλεγχο. 6 Ευρύχωρη καμπίνα προσφέρει άνεση και ορατότητα.

7 Οθόνη λειτουργιών που δείχνει όλες τις απαραίτητες πληροφορίες. Εργονομική σχεδίαση χειριστηρίων. Σύστημα φίλτρανσης αέρα καμπίνας. 7

8 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ VOLVO ΜΕ ΠΡΟΣΤΙΘΕΜΕΝΗ ΑΞΙΑ Δείτε περισσότερα, κάντε περισσότερα Πρόσθετα φώτα εργασίας παρέχουν έξτρα φωτισμό σε συνθήκες χαμηλού φωτισμού. Πλήρης φίλτρανση αέρα Με κλειστά παράθυρα ο χειριστής μπορεί να εισπνέει φιλτραρισμένο αέρα. Έτσι, η λειτουργία είναι ασφαλής σε συνθήκες με υψηλά επίπεδα σκόνης. Άνετη καμπίνα προστασίας Ασφαλής, αθόρυβη και άνετη, η καμπίνα προσφέρει εξαιρετική περιμετρική ορατότητα. Εγκάρσια τοποθετημένος κινητήρας Τοποθετημένος πίσω από τον οπίσθιο άξονα για βελτιωμένη ισορροπία, ο κινητήρας είναι εύκολα προσβάσιμος για τις περιοδικές συντηρήσεις. Μεγάλη γωνία ανατροπής Ο ταχυσύνδεσμος τύπου ΤP της Volvo προσδίδει μέγιστη γωνία ανατροπής για μείωση του χρόνου κύκλου. Νέες ή υπάρχουσες εξαρτήσεις Επιλέγοντας μεταξύ ταχυσυνδέσμων τύπου TPZ ή ΤPV έχετε τη δυνατότητα να προσαρμόσετε νέες ή υπάρχουσες εξαρτήσεις. 100% μπλοκέ διαφορικό 100% μπλοκέ διαφορικά σε εμπρόσθιο και οπίσθιο άξονα. Διαρκής μέγιστη πρόσφυση όλων των τροχών. Εξαιρετική σταθερότητα Ο οπίσθιος άξονας με ταλάντωση και η κεντρική άρθρωση παρέχουν εξαιρετική σταθερότητα και στα πιο ανώμαλα εδάφη. Σύνδεσμος φορτωτή τύπου TP Όλα τα πλεονεκτήματα του συνδέσμου τύπου Ζ με ταυτόχρονα παράλληλη ανύψωση από το ανώτερο στο χαμηλότερο σημείο. 8 9

9 Η δύσκολη εργασία τώρα γίνεται εύκολα. Ένα βασικό χαρακτηριστικό του Volvo L50F είναι ότι οι συντηρήσεις ρουτίνας γίνονται τώρα πολύ εύκολα. Σηκώστε το καπάκι του κινητήρα και θα καταλάβετε πόσο άνετη είναι η πρόσβαση στα σημεία συντήρησης. Προσέξτε πως το ψυγείο μπορεί να αναδιπλώνεται για εύκολο καθαρισμό. Εύκολη πλήρωση με καύσιμο χάρη στο μεγάλο στόμιο. Δεν υπάρχει ανάγκη για χωνί ακόμα και όταν η πλήρωση γίνεται από μπετόνι. Προτεραιότητα στην ασφάλεια Η πρόσβαση στην καμπίνα είναι εύκολη χάρη στα πλατιά σκαλοπάτια και τις σταθερές χειρολαβές. Δεν υπάρχει περίπτωση να ολισθήσει ο φορτωτής ακόμα και στις πιο απότομες κλίσεις, λόγω του μηχανικής εμπλοκής χειροφρένου που ασφαλίζει την κίνηση των τροχών. Μεγάλα διαστήματα συντήρησης Τα διαστήματα συντήρησης στα μηχανήματα της Volvo έχουν καθοριστεί μετά από εξαντλητικές δοκιμές και ελέγχους στο πεδίο. Σε κανονικές συνθήκες λειτουργίας το πρώτο service γίνεται στις 500 ώρες, το service των αξόνων στις 1000 ώρες και των υδραυλικών λαδιών και φίλτρων στις 1500 ώρες. Τα σημεία γρασαρίσματος είναι ξεκάθαρα και εύκολα προσβάσιμα. Μέσα σε λίγα λεπτά, ο φορτωτής έχει ελεγχθεί και είναι έτοιμος για σκληρή εργασία. Σχεδιασμένοι για μεγάλη διάρκεια ζωής Όλα τα μικρά μηχανήματα της Volvo έχουν περάσει αυστηρά τεστ αξιοπιστίας. Αυτό περιλαμβάνει όλα τα ηλεκτρικά κυκλώματα και τις καλωδιώσεις που υπερβαίνουν τα στάνταρ των αντίστοιχων μηχανημάτων. Ιδιαίτερη φροντίδα έχει δοθεί στα φθειρόμενα μέρη. Οι πείροι και τα δαχτυλίδια μπορούν τώρα οικονομικά να αντικατασταθούν. Προστασία από κλοπή και βανδαλισμούς Κλειδαριές στο καπό του κινητήρα, στην τάπα του καυσίμου, στο κουτί μπαταρίας, στην πόρτα της καμπίνας, εντός των αποθηκευτικών χώρων και των καλυμμάτων. Επιπλέον αντικλεπτική προστασία είναι διαθέσιμη. Ανεμιστήρας με δυνατότητα αντιστροφής ροής Προαιρετικά διατίθεται ανεμιστήρας ψύξης με πλήρως αυτόματη αντιστροφή ροής. Αυτό συνίσταται σε εφαρμογές όπου ο κρύος αέρας που περνάει από το ψυγείο είναι ρυπασμένος με σκόνες. Στην περίπτωση αυτή, ανά τακτά διαστήματα, ο ανεμιστήρας σταδιακά θα σταματάει και θα αντιστρέφεται η φορά περιστροφής του, ώστε οι σκόνες και τα σκουπίδια να απομακρύνονται από το σύστημα ψύξης. Εύκολη και ασφαλής πρόσβαση στην καμπίνα. Ανεμιστήρας με αντιστροφή ροής για αντίξοες συνθήκες. 10 Διπλά φίλτρα αέρα προσφέρουν πρόσθετη προστασία.

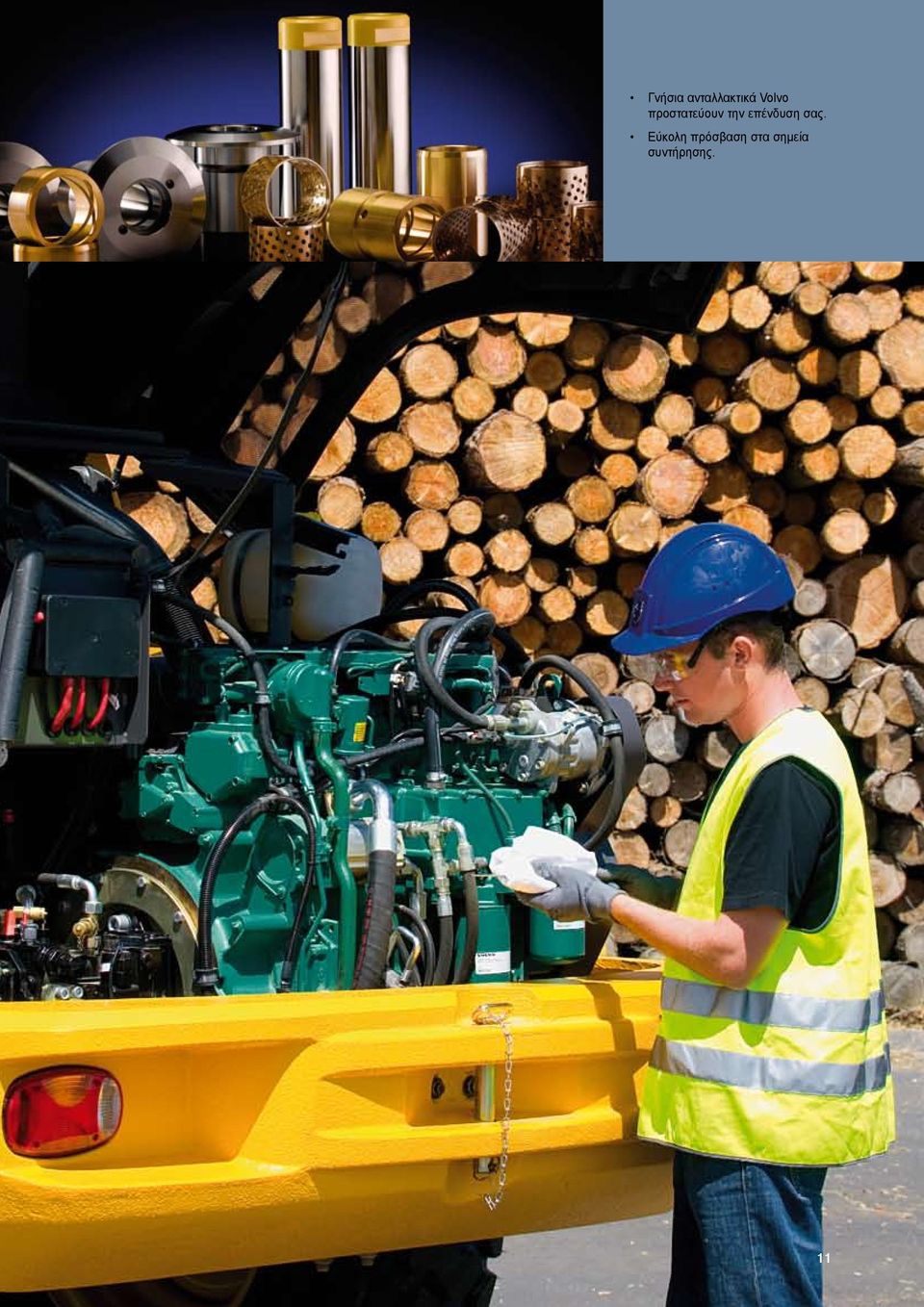

10 Γνήσια ανταλλακτικά Volvo προστατεύουν την επένδυση σας. Εύκολη πρόσβαση στα σημεία συντήρησης. 11

11 ΠΡΟΔΙΑΓΡΑΦΕΣ Κινητήρας Σύστημα πέδησης Volvo 4 κυλίνδρων, τετράχρονος, υδρόψυκτος, άμεσης εγχύσεως με turbo. Ανταποκρίνεται στις Ευρωπαϊκές απαιτήσεις Euro IIIA. Φίλτρα αέρα: 1.Προφίλτρο (προαιρετικό) / 2. Χάρτινο φίλτρο με δείκτη στην καμπίνα / 3. Φίλτρο ασφαλείας Κινητήρας Μικτή SAEJ1995 Καθαρή ισχύς@ SAEJ DIN ISO 1585 Μέγιστη SAEJ1349 net - DIN ISO 1585 Κυλινδρισμός Διάμετρος εμβόλου Διαδρομή εμβόλου Ηλεκτρικό σύστημα Τάση συστήματος Τάση μπαταρίας Χωρητικότητα μπαταρίας Δυναμό Ισχύς μίζας D5DCBE rpm 87 kw hp 2200 rpm 85 kw hp 1600 rpm 478 Nm 4.76 l 108 mm 130 mm 24 V 2 x 12 V 2 x 90 Ah 1540/55 W/A 4.0 kw Σύστημα μετάδοσης Μετάδοση: υδροστατική μετάδοση, με ηλεκτρική εμπλοκή σχέσεων υπό φορτίο και για την αλλαγή κατεύθυνσης εμπρός / πίσω και για την επιλογή αργού-γρήγορου. Μέγιστη δύναμη έλξης μπορεί να επιτευχθεί σε όλες τις σχέσεις. Πεντάλ υπέρ-αργού / πέδησης για μεταβλητό έλεγχο ταχύτητας και μεταφορά ισχύος στα υδραυλικά εργασίας σε σταθερές rpm. Μοχλός πολλαπλής λειτουργίας για αλλαγή κατεύθυνσης, εμπλοκή διαφορικών και χρήση του σερβοχειριστηρίου. Μέγιστη ταλάντωση τροχού 360 mm Μετατρόχιο 1730 mm Γωνία ταλάντωσης ±12 Ελαστικά Διαστάσεις Ζάντες 14 x 25 ET25 Μπλοκέ διαφορικά: Υδραυλικά ενεργοποιούμενη 100% εμπλοκή διαφορικών και στους δύο άξονες. Πλαίσιο: Εμπρόσθιο και οπίσθιο πλαίσια στιβαρής κατασκευής, ρομποτικά συγκολλημένα. Σύνδεσμος άρθρωσης/ ταλάντωσης για μέγιστη ευκινησία και πρόσφυση. Μέγιστη ταχύτητα: (Στάνταρ έκδοση) (Γρήγορη έκδοση) 1 η ταχύτητα έμπροσθεν /όπισθεν 0-5 km/h 0-10 km/h 2 η ταχύτητα έμπροσθεν /όπισθεν 0-20 km/h 0-30 km/h Χωρητικότητες Κινητήρας Δεξαμενή καυσίμου Εμπρόσθιος άξονας, σύνολο Οπίσθιος άξονας μαζί με σαζμάν, σύνολο Δεξαμενή υδραυλικού 14 l 160 l 18 l 18.7 l 90 l Φρένο εργασίας: αξιόπιστο διπλό σύστημα πέδησης, που εφαρμόζει και στους τέσσερις τροχούς. 1. Υδροστατικά φρένα, χωρίς φθορά./2. Κεντρικό φρένο τριβής που ενεργοποιείται μέσω του πεντάλ υπεραργού /πέδησης. Το πρώτο στάδιο 1/3 εφαρμογής του πεντάλ ενεργοποιεί τη λειτουργία υπεραργού, και τα υπόλοιπα 2/3 εφαρμογής του πεντάλ ενεργοποιεί το κεντρικό φρένο τριβής/3. Η γρήγορη έκδοση εκτός του πεντάλ υπεραργού / πέδησης διαθέτει πρόσθετο πεντάλ φρένου που επενεργεί σε πολύδίσκους εμβαπτισμένους σε λάδι. Φρένο στάθμευσης: Κεντρικό δισκόφρενο που εφαρμόζει και στους τέσσερις τροχούς. Υδραυλικό σύστημα Υδραυλικό σύστημα αίσθησης φορτίου με αυτορυθμιζόμενη κατανομή ισχύος. Θερμοστατικά ελεγχόμενο κύκλωμα λαδιού με ολοκληρωμένο σύστημα ψύξης. Υδραυλική βαλβίδα ελέγχου: Σερβο-έλεγχος, διπλής ενέργειας με σύστημα τριών φλογέρων, με πρωτεύουσες και δευτερεύουσες βαλβίδες πίεσης. 1.Ανυψωτική λειτουργία/ 2. Λειτουργία ανατροπής / 3. Πρόσθετη λειτουργία για υδραυλικό ταχυσύνδεσμο. Ξεκλείδωμα, νεκρό, κλείδωμα. Προετοιμασία για λειτουργία υδραυλικών εξαρτήσεων με αυτή τη λειτουργία είναι προαιρετικά διαθέσιμη. Φίλτρο υδραυλικού λαδιού: Η φίλτρανση γίνεται και κατά τις δύο κατευθύνσεις του υδραυλικού λαδιού από ειδικό φίλτρο 10μm. To υδραυλικό φίλτρο μπορεί να αντικατασταθεί χωρίς να αδειάσει η δεξαμενή λαδιού. Υδραυλική αντλία εμβολοφόρου τύπου Παροχή στροφές κινητήρα Μέγιστη πίεση 132 l/min 2200 rpm 26 MPa Διεύθυνση Υδροστατική οδήγηση αίσθησης φορτίου. Κεντρικός σύνδεσμος άρθρωσης/ ταλάντωσης με αποσβεστήρες. Αντλία διεύθυνσης: γραναζωτού τύπου ελεγχόμενη από βαλβίδα προτεραιότητας. Υδραυλικός κύλινδρος διεύθυνσης: 2 υδραυλικοί κύλινδροι διπλής δράσης. Διεύθυνση: Γωνία άρθρωσης ±40 Υδραυλική αντλία διεύθυνσης: στροφές κινητήρα Μέγιστη πίεση 64 l/min 2200 rpm 22 MPa Σύνδεσμος φορτωτή Σύστημα συνδέσμου Volvo TP Μπουκάλες ανύψωσης 2 Μπουκάλες ανατροπής 1 Χρόνος ανύψωσης (φορτωμένος) 6.4 s Χρόνος κατεβάσματος (άδειος) 3.9 s Χρόνος ανατροπής 1.6 s Επίπεδα θορύβου Ο L50F συμμορφώνεται με την Ευρωπαϊκή Οδηγία του 2006 για την εκπομπή θορύβου (2000/14/CE) για μέγιστη εξωτερική ακουστική ισχύ 102 db(a) για αυτή την κατηγορία μηχανημάτων. Δεδομένα με κάδο τύπου Γενικής χρήσης Ελαφρού υλικού 4 σε 1 Υψηλής ανατροπής L50F με ταχυσύνδεσμο τύπου TP, εξαρτήσεις TPV και ελαστικά Χωρητικότητα κάδου m Πυκνότητα υλικού kg/m Leichtgutschaufel 1300 Leichtgutschaufel Φορτίο ανατροπής σε ευθεία (ISO 14397) kg Φορτίο ανατροπής σε πλήρη στροφή 40 (ISO 14397) kg Ανυψωτική ικανότητα υδραυλικού συστήματος, max. kn Δύναμη εκσκαφής κάδου kn A Ολικό μήκος mm L Μέγιστη ανύψωση, max. mm V Πλάτος κάδου mm a1 Ελάχιστος εξωτερικός κύκλος στροφής mm T Βάθος εκσκαφής mm H Ύψος αδειάσματος, 45 mm M Έκταση στο μέγιστο ύψος mm N Μέγιστη έκταση mm Βάρος λειτουργίας kg Δεδομένα με κάδο τύπου Γενικής χρήσης Ελαφρού υλικού 4 σε 1 Υψηλής ανατροπής L50F με ταχυσύνδεσμο τύπου TP, εξαρτήσεις TPΖ και ελαστικά Χωρητικότητα κάδου m Πυκνότητα υλικού kg/m Leichtgutschaufel 1100 Leichtgutschaufel Φορτίο ανατροπής σε ευθεία (ISO 14397) kg Φορτίο ανατροπής σε πλήρη στροφή 40 (ISO 14397) kg Ανυψωτική ικανότητα υδραυλικού συστήματος, max kn Δύναμη εκσκαφής κάδου kn A Ολικό μήκος mm L Μέγιστη ανύψωση max. mm V Πλάτος κάδου mm a1 Ελάχιστος εξωτερικός κύκλος στροφής mm T Βάθος εκσκαφής mm H Ύψος αδειάσματος, 45 mm M Έκταση στο μέγιστο ύψος mm N Μέγιστη έκταση mm Βάρος λειτουργίας kg Δεδομένα με περόνες φόρτωσης Εξαρτήσεις TPV Εξαρτήσεις TPZ Κέντρο βάρους 500 mm Φορτίο ανατροπής, σε πλήρη στροφή (ISO 14397) kg Ωφέλιμο φορτίο σύμφωνα με EN 474-3, 60/80% kg 2880 / / 4000 Ωφέλιμο φορτίο 80% θέση μεταφοράς, 40 πλήρη στροφή kg L50F με ταχυσύνδεσμο τύπου TP, εξαρτήσεις TPV και ελαστικά B C D F G J K 5380 mm 2650 mm 435 mm 2980 mm 1000 mm 3525 mm 3780 mm O 54 P 45 R 44 S 76 U X Y Z a 2 a mm 1730 mm 2190 mm 3535 mm 4760 mm 2540 mm a 4 40 L50F με ταχυσύνδεσμο τύπου TP, εξαρτήσεις TPΖ και ελαστικά B C D F G J K 5385 mm 2650 mm 435 mm 2980 mm 1000 mm 3525 mm 3780 mm O 55 P 45 R 45 S 75 U X Y Z a 2 a mm 1730 mm 2190 mm 3455 mm 4760 mm 2540 mm a

12 ΠΡΟΔΙΑΓΡΑΦΕΣ ΒΑΣΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Κινητήρας Πετρελαιοκινητήρας, άμεσης εγχύσεως Πρόσθετο φίλτρο καυσίμου. Προθέρμανση εκκίνησης. Φίλτρα αέρος ξηρού τύπου Προετοιμασία για προ-φίλτρο αέρος Σίτες φιλτραρίσματος εισερχόμενου αέρα Ηλεκτρικό σύστημα Δυναμό 55 Α Φωτισμός Κύρια φώτα πορείας (αλογόνου) πλήρη/ βυθισμένα/ ασυμμετρικά. Φώτα εργασίας ( 2 εμπρόσθια / 2 οπίσθια, δεξιά). Φώτα στάθμευσης. Οπίσθια φώτα πορείας. Φώτα πέδησης. Φλας. Φώτα προειδοποίησης κινδύνου (alarm). Φώτα οπισθοπορείας Φως καμπίνας. Όργανα έλεγχου και χειριστήρια Μοχλός πολλαπλών λειτουργιών Πρίζα 24 Volt Κόρνα Διακόπτης alarm Σύστημα ασφαλείας εκκίνησης Ηλεκτρονικό σύστημα παρακολούθησης Αναλογικός πίνακας οργάνων LED για: Στάθμη καυσίμου Θερμοκρασία κινητήρα Θερμοκρασία λαδιού μετάδοσης LED-φωτεινά σύμβολα (έγχρωμος κωδικός) για: Κατεύθυνση (έμπροσθεν/ όπισθεν) Δείκτες φλας (αριστερά/ δεξιά) Προθέρμανση Κύρια σκάλα φώτων Εμπλοκή διαφορικών Σύστημα πλεύσης μπούμας (προαιρετικό) Λειτουργία περονών (προαιρετικό) LED-φωτεινά σύμβολα (κόκκινα) με ηχητικό σήμα για: Φρένο στάθμευσης Φράξιμο φίλτρου αέρα Θερμοκρασία λαδιού μετάδοσης Θερμοκρασία κινητήρα Πίεση λαδιού κινητήρα Φόρτιση μπαταρίας Φίλτρο επιστροφών Κουμπιά αφής με ενδεικτικά LED για : Φώτα στάθμευσης Φώτα εργασίας (εμπρόσθια/ οπίσθια) Οπίσθιος υαλοκαθαριστήρας Περιστρεφόμενος φάρος (διατίθεται προαιρετικά) Σύστημα πλεύσης μπούμας (διατίθεται προαιρετικά) Κλείδωμα και ενεργοποίηση του ταχυσύνδεσμου εξαρτήσεων Volvo (ΤPV) - (διατίθεται προαιρετικά) Ενεργοποίηση αλλαγής κατεύθυνσης μέσω χειριστηρίου Κουμπιά αφής διπλής λειτουργίας με ενδεικτικά LED για : Είσοδο στο σύστημα πληροφόρησης Αντικλεπτικό σύστημα Σύστημα μετάδοσης Υδροστατική μετάδοση 100% μπλοκέ διαφορικά Ελαστικά: Υδραυλικό σύστημα Υδραυλικό σύστημα αίσθησης φορτίου Αντλία εμβολοφόρου τύπου. Βαλβίδα ελέγχου με σύστημα 3 φλογέρων. 3 ή υδραυλική λειτουργία. Καμπίνα, εξωτερικό Καμπίνα ROPS/FOPS σε αντικραδασμικές βάσεις. Ελεύθερο πάτωμα καμπίνας. Πόρτες με κλειδαριές. Εμπρόσθιοι και οπίσθιοι υαλοκαθαριστήρες. Εμπρόσθιο και οπίσθιο σύστημα πλύσης. Ανοιγώμενο παράθυρο στην αριστερή πόρτα. Stop πόρτας Εξωτερικοί καθρέπτες οπίσθιας όψης (δεξιά / αριστερά) Σύστημα φίλτρανσης καμπίνας Καμπίνα, εσωτερικό Πολλαπλά ρυθμιζόμενη θέση χειριστή. Αριστερό υποβραχιόνιο Θέρμανση με φίλτρο αέρα και λειτουργία ξεπαγώματος (έμπροσθεν/ όπισθεν). Ρυθμιζόμενη κολώνα τιμονιού. Ζώνη ασφαλείας. Ηλιοπροστασία. Σύστημα φίλτρανσης καμπίνας. Ποτηροθήκη. Κρεμάστρα. Σφύρα έκτατης ανάγκης. Αποθηκευτικοί χώροι στην καμπίνα. Εξοπλισμός εργασίας Δείκτης επιπέδωσης κάδου. Υδραυλικός ταχυσύνδεσμος εξαρτήσεων Πλαίσιο Φτερά προστασίας εμπρόσθια/ οπίσθια. Κάλυμμα κινητήρα με κλειδαριά. Τάπα πετρελαίου με κλειδαριά. Κάθετη εξάτμιση. Συσκευή ρυμούλκησης. Σημεία ανύψωσης. Διεθνή πρότυπα Ποιότητα: DIN/ISO 9001 Ασφάλεια: CE - συμμόρφωση Οδηγίες για μηχανήματα 98/37/EC ROPS ISO 3471 FOPS ISO 3449 Βάρος λειτουργίας ISO 7131 Φορτίο ανατροπής/ ωφέλιμο φορτίο ISO / DIS ΕΜV (ηλεκτρομαγνητική συμβατότητα) 89/336/EEC και παράρτημα Περιβάλλον: DIN/ISO Κανονισμοί θορύβου 2000/14/EC ΠΡΟΑΙΡΕΤΙΚΟΣ ΕΞΟΠΛΙΣΜΟΣ Εξοπλισμός κινητήρα Ηλεκτρική προθέρμανση κινητήρα Προφίλτρο αέρα (Turbo II) Φίλτρο σωματιδίων στην εξάτμιση Υδραυλικά Υδραυλικός ταχυσύνδεσμος για 3 η υδραυλική λειτουργία 4 η υδραυλική λειτουργία Καμπίνα Χειρόγκαζο Χειρομοχλός για λειτουργία υπεραργού Ράδιο Ράδιο CD Κλιματισμός Θέση χειριστή με ανάρτηση αέρα Εξοπλισμός εργασίας Σύστημα πλεύσης μπούμας Περιβάλλον Βιοαποικοδομήσιμο υδραυλικό λάδι Ασφάλεια Αντικλεπτικό σύστημα. Προστατευτικά για: Κύρια φώτα πορείας. Φώτα εργασίας. Φώτα οπισθοπορείας. Περιστρεφόμενο φάρο. Βομβητή οπισθοπορείας. 14

13 15

14 Τα μηχανήματα κατασκευής VOLVO είναι διαφορετικά. Είναι σχεδιασμένα, κατασκευασμένα και υποστηρίζονται με διαφορετικό τρόπο. Αυτή η διαφορά προκύπτει από μια κληρονομιά εφαρμοσμένης μηχανικής πάνω από 170 έτη. Μια κληρονομιά που σκέφτεται πρώτα τους ανθρώπους που χρησιμοποιούν πραγματικά τις μηχανές. Να τους βοηθήσει να είναι ασφαλέστεροι, περισσότερο άνετοι, πιο παραγωγικοί. Για το περιβάλλον που όλοι μοιραζόμαστε. Το αποτέλεσμα αυτής της σκέψης είναι μια αυξανόμενη σειρά μηχανημάτων και ένα παγκόσμιο δίκτυο υποστήριξης που είναι αφιερωμένο να σας βοηθάει ώστε να επιτυγχάνετε ακόμα περισσότερα. Άνθρωποι από όλο τον κόσμο είναι υπερήφανοι που χρησιμοποιούν μηχανήματα VOLVO. Είμαστε υπερήφανοι για αυτό που καθιστά τη VOLVO διαφορετική More care. Built in. Όλα τα προϊόντα δεν είναι διαθέσιμα σε όλες τις αγορές. Υπό την πολιτική συνεχούς βελτίωσης μας, διατηρούμε το δικαίωμα να αλλάξουμε τις προδιαγραφές και το σχεδιασμό χωρίς προγενέστερη ειδοποίηση. Οι απεικονίσεις δεν παρουσιάζουν απαραιτήτως τυποποιημένη έκδοση του μηχανήματος. Ref. No. 42 B Greek Printed in Sweden Volvo, Belley CWL
