E08 Εκσκαφέας. ιαστάσεις. Όλες οι διαστάσεις είναι σε mm

Transcript

1 Σελίδα 1 από 9 Copyright Bobcat Europe E08 Εκσκαφέας A4BP A4BP /01/2008 ιαστάσεις Όλες οι διαστάσεις είναι σε mm (A) Ύψος λεπίδας 220 mm (B) Απόσταση, υπερκατασκευή από γραµµή εδάφους 363 mm (C) Γραµµή εδάφους µέχρι την κορυφή του καλύµµατος κινητήρα 992 mm (D) Μήκος εφαπτόµενης ερπύστριας στο έδαφος 968 mm (E) Απόσταση Κεντρικής γραµµής µηχανήµατος από λεπίδα 987 mm (F) Ελάχιστη ακτίνα στροφής στη θέση πορείας 2153 mm (G) Συνολικό µήκος συγκροτήµατος ερπυστριών 1280 mm (H) Συνολικό µήκος σε θέση πορείας 2793 mm (I) Ύψος τακουνιού ερπυστριών 16 mm (J) Πλάτος λεπίδας (µε τις προεκτάσεις να µην είναι τεταµένες) 710 mm (J) Πλάτος λεπίδας (µε τις προεκτάσεις να µην είναι τεταµένες) 1000 mm (K) Ύψος 2209 mm (L) Πλάτος ερπύστριας 180 mm (M) Απόσταση κεντρικής γραµµής µηχανήµατος από κεντρική γραµµή εξοπλισµού εργασίας, αριστερόστροφη 413 mm περιστροφή (N) Απόσταση κεντρικής γραµµής µηχανήµατος από κεντρική γραµµή εξοπλισµού εργασίας, δεξιόστροφη περιστροφή 471 mm (O) Ελάχιστη ακτίνα στροφής 1121 mm (P) Ελάχιστη οπίσθια ακτίνα στροφής 550 mm (Q) Πλάτος εργασίας στη µέγιστη στροφή βραχίονα προς τα δεξιά 1220 mm (R) Πλάτος εργασίας στη µέγιστη στροφή βραχίονα προς τα αριστερά 1163 mm

2 Σελίδα 2 από 9 Εύρος εργασίας Όλες οι διαστάσεις είναι σε mm (Α) Γωνία περιστροφής κάδου 196 (Β) Μέγιστη δυνατότητα έκτασης εξοπλισµού εργασίας 3145 mm (C)Μέγιστη δυνατότητα έκτασης στο επίπεδο του εδάφους 3093 mm (D) Μέγιστη ακτίνα εξοπλισµού εργασίας µε τη µπούµα στο µέγιστο ύψος και την κουτάλα σε πλήρη αναδίπλωση 1374 mm (Ε) Μέγιστη δυνατότητα ανύψωσης λεπίδας από το έδαφος 196 mm (F) Μέγιστη δυνατότητα βύθισης λεπίδας 230 mm (G) Μέγιστο ύψος εξοπλισµού εργασίας µε την κουτάλα σε αναδίπλωση 1899 mm (Η) Μέγιστο ύψος οδόντωσης κάδου 2685 mm (Ι) Μέγιστο ύψος εκκένωσης 1818 mm (J) Μέγιστη δυνατότητα εκσκαφής κάθετου τοιχώµατος 1383 mm (K) Μέγιστο βάθος εκσκαφής 1820 mm

3 Σελίδα 3 από 9 Ικανότητα Ανύψωσης (εξαιρούνται οι εφαρµογές διαχείρισης αντικειµένων) Ονοµαστική δυνατότητα ανύψωσης πάνω από τη λεπίδα, µε τη λεπίδα στο έδαφος Ύψος σηµείου ανύψωσης [Η] Μέγιστη ακτίνα [R] Ανύψωση σε µέγιστη ακτίνα (kg) Ανύψωση σε ακτίνα 2000 mm * 319 * * 345 * Έδαφος * 404 * * 214 * * Ονοµαστική δυνατότητα υδραυλικής ανύψωσης µε κάδο 400 mm Ονοµαστική δυνατότητα ανύψωσης πάνω από τη λεπίδα, χωρίς αντιστήριξη λεπίδας Ύψος σηµείου ανύψωσης [Η] Μέγιστη ακτίνα [R] Ανύψωση σε µέγιστη ακτίνα (kg) Ανύψωση σε ακτίνα 2000 mm Έδαφος Ονοµαστική δυνατότητα ανύψωσης πάνω από την πλευρά, λεπίδα επάνω, ερπύστριες σε σύµπτυξη Ύψος σηµείου ανύψωσης [Η] Μέγιστη ακτίνα [R] Ανύψωση σε µέγιστη ακτίνα (kg) Ανύψωση σε ακτίνα 2000 mm Έδαφος Ονοµαστική δυνατότητα ανύψωσης πάνω από την πλευρά, λεπίδα επάνω, κάτω µέρος οχήµατος σε έκταση Ύψος σηµείου ανύψωσης [Η] Μέγιστη ακτίνα [R] Ανύψωση σε µέγιστη ακτίνα (kg) Ανύψωση σε ακτίνα 2000 mm Έδαφος

4 Σελίδα 4 από 9 Απόδοση Ισχύς εκσκαφής, κουτάλα (ISO 6015) Ισχύς εκσκαφής, κάδος (ISO 6015) υνατότητα έλξης (θεωρητικά στο 90% της αποδοτικότητας) Πίεση εδάφους 5550 N 8294 N 9905 N 28,8 kpa Χρόνος λειτουργίας Χρόνος ανεβάσµατος µπούµας Χρόνος κατεβάσµατος µπούµας Χρόνος συστροφής κάδου Χρόνος αδειάσµατος κάδου Χρόνος αναδίπλωσης βραχίονα Χρόνος απλώµατος βραχίονα Χρόνος περιστροφής µπούµας προς τα αριστερά Χρόνος περιστροφής µπούµας προς τα δεξιά Χρόνος ανεβάσµατος λεπίδας Χρόνος κατεβάσµατος λεπίδας Ρυθµός περιστροφής Χρόνος ανάπτυξης κάτω µέρους οχήµατος Χρόνος ανάσυρσης κάτω µέρους οχήµατος 4 s 3,5 s 3,3 s 2,3 s 4,8 s 3,4 s 4 s 3,1 s 1,6 s 1,1 s 9 RPM 3,8 s 2,8 s Βάρη Βάρος λειτουργίας µε κουβούκλιο TOPS, ελαστικές ερπύστριες, κάδος 400 mm 1138 kg Κινητήρας Τύπος / Μοντέλο Kubota / D722-E2B-BCZ-6 (TIER2) Καύσιµο Ντίζελ Ψύξη Με υγρό Ισχύς στις 2000 RPM (ISO 9249) 7,4 kw Μέγιστες ελεγχόµενες στροφές 2000 RPM Μέγιστες στροφές ρελαντί 2370 RPM Στροφές σε χαµηλό ρελαντί RPM Ροπή στρέψης στις 1600 RPM (SAE Net) 39,1 Nm Αριθµός κυλίνδρων 3 Κυβισµός 0,72 l Εσωτερική διάµετρος κυλίνδρου 67 mm ιαδροµή 68 mm Φίλτρο αέρα ιπλή ξηρή αντικαθιστώµενη χάρτινη φύσιγγα Ανάφλεξη Κινητήρας τύπου συµπίεσης (ντίζελ) Βοήθηµα εκκίνησης Θερµαντήρας αέρα εισαγωγής

5 Σελίδα 5 από 9 Ηλεκτρικό σύστηµα Εναλλάκτης Μπαταρία Μίζα 12 V 40 A ανοικτού πλαισίου µε εσωτερικό ρυθµιστή 12 V 530 ρεύµα ψυχρής εκκίνησης 75 λεπτά εφεδρική χωρητικότητα 12 V µε µειωτήρα µετάδοσης κίνησης 1,4 kw Υδραυλικό σύστηµα Τύπος αντλίας Παροχή αντλίας Πίεση ανακούφισης συστήµατος για κυκλώµατα εργαλείων Πίεση ανακούφισης συστήµατος για κυκλώµατα πορείας Πίεση ανακούφισης συστήµατος για βοηθητικά κυκλώµατα Πίεση ανακούφισης συστήµατος για κυκλώµατα περιστροφής Παράκαµψη κυρίως υδραυλικού φίλτρου Βάση ανακούφισης υποδοχής µπούµας και άκρο ράβδου Βαλβίδα ελέγχου Υδραυλικό φίλτρο Αγωγοί υγρών Βοηθητική ροή ιπλή γραναζωτή αντλία 2 * 10 l/min στις 2000RPM 185 bar 185 bar 185 bar 84 bar 1,7 bar 232 bar Εννέα πηνίων, παράλληλου τύπου, ανοικτό κέντρο Αντικαθιστώµενο, πλήρους ροής Αγωγοί σύµφωνοι µε το πρότυπο SAE, ελαστικοί σωλήνες και στοιχεία προσαρµογής 20 l/min Υδραυλικοί κύλινδροι Κύλινδρος µπούµας Απορρόφηση κραδασµών πάνω Εσωτερική διάµετρος κυλίνδρου µπούµας 63,5 Ράβδος κυλίνδρου µπούµας 31,8 ιαδροµή κυλίνδρου µπούµας 312,4 Κύλινδρος βραχίονα Εσωτερική διάµετρος κυλίνδρου βραχίονα 50,8 Ράβδος κυλίνδρου βραχίονα 31,8 ιαδροµή κυλίνδρου βραχίονα 325,6 Κύλινδρος κάδου Εσωτερική διάµετρος κυλίνδρου κάδου 44,5 Ράβδος κυλίνδρου κάδου 25,4 ιαδροµή κυλίνδρου κάδου 385,1 Κύλινδρος περιστροφής µπούµας Εσωτερική διάµετρος κυλίνδρου περιστροφής 57,1 µπούµας Ράβδος κυλίνδρου περιστροφής µπούµας 31,8 ιαδροµή κυλίνδρου περιστροφής µπούµας 274,6 Κύλινδρος λεπίδας ιάµετρος κυλίνδρου λεπίδας 50,8 Έµβολο κυλίνδρου λεπίδας 31,8 ιαδροµή κυλίνδρου λεπίδας 96,8 Κύλινδρος κάτω µέρους οχήµατος ιάµετρος κυλίνδρου κάτω µέρους οχήµατος 44,5 Ράβδος κυλίνδρου κάτω οχήµατος 25,4 ιαδροµή κυλίνδρου κάτω µέρους οχήµατος 299,9

6 Σελίδα 6 από 9 Κάδοι Πλάτος Βάρος (kg) Χωρητικότητα υγρού (m 3 ) Ονοµαστική χωρητικότητα (m 3 ) ,7 0,0068 0, ,1 0,0108 0, ,9 0,0147 0, ,2 0,0263 0,0426 Σύστηµα περιστροφής Στροφή µπούµας, αριστερά 70 Στροφή µπούµας, δεξιά 70 Κύκλος περιστροφής Ένσφαιρα έδρανα τύπου διάτµησης σε µονή σειρά µε εσωτερικό γρανάζι Μετάδοση στρεπτικής κίνησης Κινητήρας τροχιάς Σύστηµα µετάδοσης κίνησης Κινητήρας κίνησης Κάθε ερπύστρια κινείται από έναν υδροστατικό, αξονικό εµβολοφόρο κινητήρα Μείωση µετάδοσης κίνησης ιβάθµιο πλανητικό σύστηµα µείωσης µετάδοσης 18:53:1 Έλξη Πλάτος ερπύστριας, ελαστική, στάνταρ 180 mm Ρυθµιστές ερπυστριών Τύπος γράσου Τύπος ερπύστριας, στάνταρ Μισού βήµατος, ελαστική Ταχύτητα πορείας 2,1 km/h Φέρον πλαίσιο Σχεδιασµός ερπυστριοφόρου ελκυστήρα µε ενισχυµένο πλαίσιο κυλίνδρου ερπύστριας ορθογωνικής διατοµής και στεγανοποιηµένους τροχίσκους ερπύστριας Αριθµός τροχίσκων ερπυστριών ανά πλευρά 3 υνατότητα κλίσης σε ανωφέρεια ή κατωφέρεια 25 υνατότητα κλίσης κατά την πορεία µε πλευρική 15 κλίση υνατότητα κλίσης κατά την πορεία σε ανωφέρεια 15 µε πλευρική κλίση Φρένα Φρένο στροφής Φρένο πορείας Υδραυλική ασφάλιση στον κινητήρα και ασφάλιση µε πείρο Υδραυλική ασφάλιση στο κύκλωµα κινητήρα Χωρητικότητες υγρών Σύστηµα ψύξης Λίπανση κινητήρα και φίλτρο λαδιού Ρεζερβουάρ οχείο υδραυλικού συστήµατος Υδραυλικό σύστηµα µε κύλινδρο κάδου και κουτάλας σε ανάσυρση, κάδο στο έδαφος και λεπίδα κάτω Κιβώτιο τελικής µετάδοσης (κάθε µία) 3,0 l 3,5 l 16,0 l 2,6 l 9,4 l 0,5 l

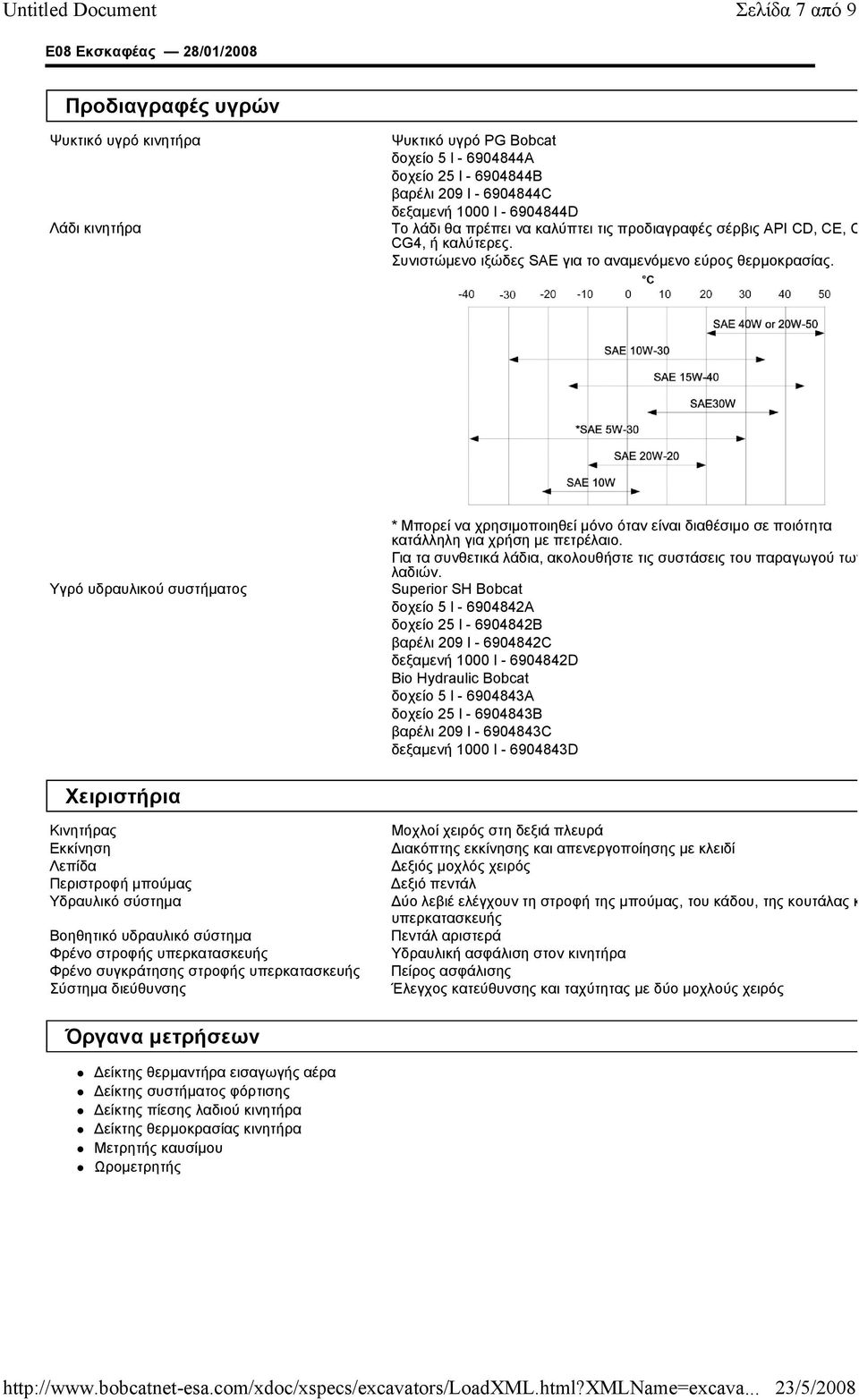

7 Σελίδα 7 από 9 Προδιαγραφές υγρών Ψυκτικό υγρό κινητήρα Λάδι κινητήρα Ψυκτικό υγρό PG Bobcat δοχείο 5 l A δοχείο 25 l B βαρέλι 209 l C δεξαµενή 1000 l D Το λάδι θα πρέπει να καλύπτει τις προδιαγραφές σέρβις API CD, CE, CF4, CG4, ή καλύτερες. Συνιστώµενο ιξώδες SAE για το αναµενόµενο εύρος θερµοκρασίας. Υγρό υδραυλικού συστήµατος * Μπορεί να χρησιµοποιηθεί µόνο όταν είναι διαθέσιµο σε ποιότητα κατάλληλη για χρήση µε πετρέλαιο. Για τα συνθετικά λάδια, ακολουθήστε τις συστάσεις του παραγωγού των λαδιών. Superior SH Bobcat δοχείο 5 l A δοχείο 25 l B βαρέλι 209 l C δεξαµενή 1000 l D Bio Hydraulic Bobcat δοχείο 5 l A δοχείο 25 l B βαρέλι 209 l C δεξαµενή 1000 l D Χειριστήρια Κινητήρας Εκκίνηση Λεπίδα Περιστροφή µπούµας Υδραυλικό σύστηµα Βοηθητικό υδραυλικό σύστηµα Φρένο στροφής υπερκατασκευής Φρένο συγκράτησης στροφής υπερκατασκευής Σύστηµα διεύθυνσης Μοχλοί χειρός στη δεξιά πλευρά ιακόπτης εκκίνησης και απενεργοποίησης µε κλειδί εξιός µοχλός χειρός εξιό πεντάλ ύο λεβιέ ελέγχουν τη στροφή της µπούµας, του κάδου, της κουτάλας και της υπερκατασκευής Πεντάλ αριστερά Υδραυλική ασφάλιση στον κινητήρα Πείρος ασφάλισης Έλεγχος κατεύθυνσης και ταχύτητας µε δύο µοχλούς χειρός Όργανα µετρήσεων είκτης θερµαντήρα εισαγωγής αέρα είκτης συστήµατος φόρτισης είκτης πίεσης λαδιού κινητήρα είκτης θερµοκρασίας κινητήρα Μετρητής καυσίµου Ωροµετρητής

8 Σελίδα 8 από 9 υνατότητα σέρβις Πρόσβαση υπάρχει στα εξής µέσω της οπίσθιας θύρας: Σύστηµα καθαρισµού αέρα Μπαταρία Σύστηµα ψύξης (ψυγεία λαδιού κινητήρα και υδραυλικού συστήµατος) για καθαρισµό Λάδι κινητήρα και φίλτρα καυσίµου Στάθµη λαδιού κινητήρα Θέση πλήρωσης καυσίµου Μίζα Οπή ελέγχου στάθµης υγρών υδραυλικού συστήµατος Οπή ελέγχου στάθµης καυσίµου Οι καλύπτρες πίσω πόρτας και πρόσβασης έχουν κλειδαριές προστασίας από βανδαλισµούς. Εύκολη πρόσβαση σε όλα τα σηµεία εισαγωγής γράσου. Κεντρικό σηµείο εισαγωγής γράσου για ρουλεµάν περιστροφής, γραναζιού περιστροφής και έκκεντρου κυλίνδρου Βασικά χαρακτηριστικά 710 mm λεπίδα ώθησης / 1000 mm προέκταση 180 mm ελαστική ερπύστρια Βοηθητικό υδραυλικό σύστηµα Κλείδωµα κονσόλας ελέγχου Κόρνα Κάτω µέρος οχήµατος µε δυνατότητα υδραυλικής επέκτασης από 710 ως 1000 mm Πτυσσόµενη ζώνη ασφαλείας Σιγαστήρας φλογοπαγίδας Κάθισµα µε ανάρτηση * Κουβούκλιο TOPS Προστασία από βανδαλισµούς Φώτα εργασίας Εγγύηση: 12 µήνες, 2000 ώρες * Κατασκευή µε προστασία ανατροπής προς την κατεύθυνση της πορείας (TOPS) Καλύπτει τις προδιαγραφές ISO Επιλογές Βοηθητική διπλή λειτουργία Βοηθητικός ταχυσύνδεσµος Φάρος Κιτ κατεδάφισης ιακόπτης χωρίς κλειδί Συναγερµός κίνησης Στροβός

9 Σελίδα 9 από 9 Παρελκόµενα Κάδος γαιοδιαµόρφωσης Κάδος εκσκαφής Υδραυλική βραχόσφυρα Περιβαλλοντικά στοιχεία Στάθµη θορύβου L pa (Οδηγία ΕΕ 2000/14/ΕΚ) 80 db(a) Στάθµη θορύβου L WA (Οδηγία ΕΕ 2000/14/ΕΚ) 93 db(a) Ολικοί κραδασµοί στο σώµα (ISO ) Κραδασµοί στην παλάµη/στο βραχίονα (ISO ) Ασφάλεια Αναδιπλούµενη ζώνη ασφαλείας, στάνταρ Καµπίνα χειριστή, στάνταρ Χειρολαβές, στάνταρ Σκαλοπάτι ασφαλείας, στάνταρ Μπροστινά φώτα εργασίας, στάνταρ Κλείδωµα κονσόλας, στάνταρ Κλείδωµα στροφής επάνω µέρους οχήµατος, στάνταρ Κλείδωµα πεντάλ, στάνταρ Συναγερµός κίνησης πορείας, προαιρετικός Εγχειρίδιο χειριστή, στάνταρ Θα πρέπει να φοριέται πάντοτε κατά το χειρισµό του εκσκαφέα Κουβούκλιο δύο στηριγµάτων ή προαιρετική κλειστή καµπίνα. Πληροί το πρότυπο ISO για Προστατευτική κατασκευή έναντι ανατροπής (TOPS). Θα πρέπει να χρησιµοποιούνται πάντοτε κατά την είσοδο και την έξοδο από τον εκσκαφέα Αντιολισθητικό σκαλοπάτι στο κατώφλι του κουβουκλίου για χρήση κατά την είσοδο και την έξοδο από τον εκσκαφέα. Για χρήση σε εσωτερικό χώρο και σε συνθήκες χαµηλού φωτισµού. Η κονσόλα χειριστή δεν επιτρέπει τη χρήση λειτουργιών οµάδας εργασίας και πορείας όταν βρίσκεται σε όρθια θέση. Ένας πείρος ασφάλισης ασφαλίζει την υπερκατασκευή στο κάτω µέρος οχήµατος για τη µεταφορά. Εµποδίζει την ενεργοποίηση της λειτουργίας στροφής µπούµας. Για χρήση όποτε απαιτείται Εγχειρίδιο χειριστή ανθεκτικό στις καιρικές µεταβολές σε θήκη κάτω του καθίσµατος παρέχει οδηγίες λειτουργίας και προειδοποιητικές ετικέτες µε εικόνες και διεθνή σύµβολα.
