1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΠΕΡΙΦΕΡΕΙΑ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΝΕΑΣ ΣΜΥΡΝΗΣ Δ/ΝΣΗ : ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΤΜΗΜΑ : ΚΤΙΡΙΑΚΩΝ ΕΡΓΩΝ & ΥΠΑΙΘΡΙΩΝ ΧΩΡΩΝ ΠΛΗΡ : Σ. ΚΩΒΑΙΟΥ ΤΗΛ : Αρ. Μελέτης : 73/2015 ΤΙΤΛΟΣ : «ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ» ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ Η μελέτη αυτή συντάχθηκε με σκοπό την ανάπλαση τεσσάρων παιδικών χαρών του δήμου μας, της παιδικής χαράς που θα δημιουργηθεί εντός της Πλατείας Χρυσοστόμου Σμύρνης, της παιδικής χαράς στη πλατεία Βασ. Γεωργίου, της παιδικής χαράς στη Πλατεία Ηρωών Κύπρου και της παιδικής χαράς στη Πλ. Ταταούλων. Στη μελέτη προβλέπεται η αλλαγή όλων των οργάνων και η τοποθέτηση νέων σύμφωνα με τις ισχύουσες προδιαγραφές, και τη ισχύουσα νομοθεσία με σκοπό την ασφαλή και ευχάριστη διαμονή των παιδιών και των συνοδών τους. Η συνολική δαπάνη της προμήθειας προϋπολογίσθηκε σε Ευρώ συμπεριλαμβανομένου ΦΠΑ 23% και θα καλυφθεί από τον προϋπολογισμό του Δήμου του τρέχοντος οικονομικού έτους 2015 και σε βάρος της εξειδικευμένης πίστωσης με Κ.Α ΝΕΑ ΣΜΥΡΝΗ Η ΣΥΝΤΑΞΑΣΑ ΣΟΦ. ΚΩΒΑΙΟΥ Πολιτικός Μηχανικός Τ.Ε. [1]

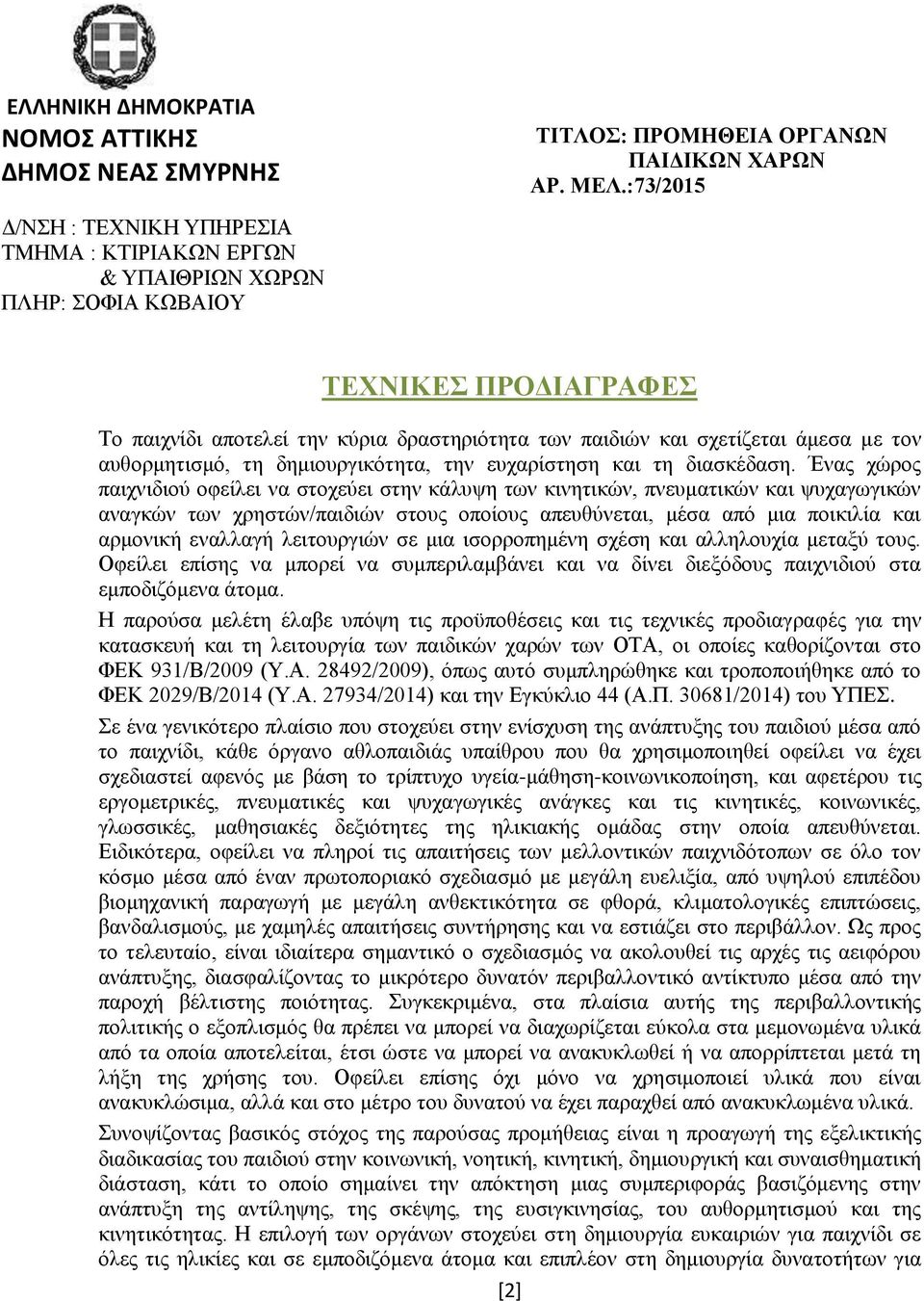

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΝΕΑΣ ΣΜΥΡΝΗΣ Δ/ΝΣΗ : ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΤΜΗΜΑ : ΚΤΙΡΙΑΚΩΝ ΕΡΓΩΝ & ΥΠΑΙΘΡΙΩΝ ΧΩΡΩΝ ΠΛΗΡ: ΣΟΦΙΑ ΚΩΒΑΙΟΥ ΤΗΛ : FAX : ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ [2] ΤΙΤΛΟΣ: ΠΡΟΜΗΘΕΙΑ ΟΡΓΑΝΩΝ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ ΑΡ. ΜΕΛ.:73/2015 Το παιχνίδι αποτελεί την κύρια δραστηριότητα των παιδιών και σχετίζεται άμεσα με τον αυθορμητισμό, τη δημιουργικότητα, την ευχαρίστηση και τη διασκέδαση. Ένας χώρος παιχνιδιού οφείλει να στοχεύει στην κάλυψη των κινητικών, πνευματικών και ψυχαγωγικών αναγκών των χρηστών/παιδιών στους οποίους απευθύνεται, μέσα από μια ποικιλία και αρμονική εναλλαγή λειτουργιών σε μια ισορροπημένη σχέση και αλληλουχία μεταξύ τους. Οφείλει επίσης να μπορεί να συμπεριλαμβάνει και να δίνει διεξόδους παιχνιδιού στα εμποδιζόμενα άτομα. Η παρούσα μελέτη έλαβε υπόψη τις προϋποθέσεις και τις τεχνικές προδιαγραφές για την κατασκευή και τη λειτουργία των παιδικών χαρών των ΟΤΑ, οι οποίες καθορίζονται στο ΦΕΚ 931/Β/2009 (Υ.Α /2009), όπως αυτό συμπληρώθηκε και τροποποιήθηκε από το ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και την Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ. Σε ένα γενικότερο πλαίσιο που στοχεύει στην ενίσχυση της ανάπτυξης του παιδιού μέσα από το παιχνίδι, κάθε όργανο αθλοπαιδιάς υπαίθρου που θα χρησιμοποιηθεί οφείλει να έχει σχεδιαστεί αφενός με βάση το τρίπτυχο υγεία-μάθηση-κοινωνικοποίηση, και αφετέρου τις εργομετρικές, πνευματικές και ψυχαγωγικές ανάγκες και τις κινητικές, κοινωνικές, γλωσσικές, μαθησιακές δεξιότητες της ηλικιακής ομάδας στην οποία απευθύνεται. Ειδικότερα, οφείλει να πληροί τις απαιτήσεις των μελλοντικών παιχνιδότοπων σε όλο τον κόσμο μέσα από έναν πρωτοποριακό σχεδιασμό με μεγάλη ευελιξία, από υψηλού επιπέδου βιομηχανική παραγωγή με μεγάλη ανθεκτικότητα σε φθορά, κλιματολογικές επιπτώσεις, βανδαλισμούς, με χαμηλές απαιτήσεις συντήρησης και να εστιάζει στο περιβάλλον. Ως προς το τελευταίο, είναι ιδιαίτερα σημαντικό ο σχεδιασμός να ακολουθεί τις αρχές τις αειφόρου ανάπτυξης, διασφαλίζοντας το μικρότερο δυνατόν περιβαλλοντικό αντίκτυπο μέσα από την παροχή βέλτιστης ποιότητας. Συγκεκριμένα, στα πλαίσια αυτής της περιβαλλοντικής πολιτικής ο εξοπλισμός θα πρέπει να μπορεί να διαχωρίζεται εύκολα στα μεμονωμένα υλικά από τα οποία αποτελείται, έτσι ώστε να μπορεί να ανακυκλωθεί ή να απορρίπτεται μετά τη λήξη της χρήσης του. Οφείλει επίσης όχι μόνο να χρησιμοποιεί υλικά που είναι ανακυκλώσιμα, αλλά και στο μέτρο του δυνατού να έχει παραχθεί από ανακυκλωμένα υλικά. Συνοψίζοντας βασικός στόχος της παρούσας προμήθειας είναι η προαγωγή της εξελικτικής διαδικασίας του παιδιού στην κοινωνική, νοητική, κινητική, δημιουργική και συναισθηματική διάσταση, κάτι το οποίο σημαίνει την απόκτηση μιας συμπεριφοράς βασιζόμενης στην ανάπτυξη της αντίληψης, της σκέψης, της ευσιγκινησίας, του αυθορμητισμού και της κινητικότητας. Η επιλογή των οργάνων στοχεύει στη δημιουργία ευκαιριών για παιχνίδι σε όλες τις ηλικίες και σε εμποδιζόμενα άτομα και επιπλέον στη δημιουργία δυνατοτήτων για

3 εκπαιδευτικές και ψυχαγωγικές δραστηριότητες μέσω του ήχου και της μουσικής. Έτσι, τα όργανα περιλαμβάνουν ποικίλες λειτουργίες όπως ισορροπία, ολίσθηση, αναρρίχηση, αιώρηση, περιστροφή, σωματικές ασκήσεις, δημιουργικό παιχνίδι και παιχνίδι ρόλων, παραγωγή ήχων και μουσικής και δίνουν εναλλακτικά δυνατότητες απομόνωσης και ξεκούρασης, επικοινωνίας και κοινωνικοποίησης. Αναλυτικά, η επιλογή των οργάνων έγινε με τρόπο που: να εξασφαλίζουν την ψυχαγωγία και δραστηριότητα παιδιών διαφορετικών ηλικιακών κατηγοριών και να είναι σχεδιασμένα με βάση τις εργονομικές, πνευματικές και ψυχαγωγικές ανάγκες και τις κινητικές, κοινωνικές, γλωσσικές, μαθησιακές δεξιότητες της ηλικιακής ομάδας στην οποία απευθύνονται. να επηρεάζουν θετικά βασικές δραστηριότητες παιχνιδιού και να προάγουν την εξελικτική διαδικασία του χρήστη/παιδιού. να διεγείρουν με τον παρακινητικό τους χαρακτήρα, τη συμμετοχή, την κινητικότητα, τον πειραματισμό, τη μορφολόγηση και να προάγουν τόσο τη νοητική όσο και τη δημιουργική διαμόρφωση συμπεριφοράς. να εξυπηρετούν και να διευκολύνουν την ανάγκη του χρήστη/παιδιού για κοινωνικοποίηση. να επιδιώκουν τη δημιουργία ευκαιριών για παιχνίδι σε εμποδιζόμενα άτομα. να εστιάζουν και στο παιχνίδι μέσω της μουσικής και της παραγωγής ήχου εν γένει. να επιδιώκουν την επαφή των χρηστών/παιδιών με το φυσικό περιβάλλον και τα φυσικά στοιχεία. να αποτελούν πρότυπα ως προς τις απαιτήσεις και προδιαγραφές τεχνικής ασφαλείας που ισχύουν διεθνώς. να εστιάζουν στο περιβάλλον, ακολουθώντας τις αρχές του αειφόρου σχεδιασμού, τόσο ως προς τα χρησιμοποιούμενα υλικά, όσο και ως προς τον εξειδικευμένο τρόπο επεξεργασίας τους. Γενικές Τεχνικές Προδιαγραφές Οργάνων Αθλοπαιδιάς Υπαίθρου Ευρωπαϊκό Πρότυπο ΕΝ 1176:2008 Το σύνολο του εξοπλισμού, πέραν των ιδιαίτερων τεχνικών χαρακτηριστικών, υποχρεωτικά θα πρέπει: να πληροί τις απαιτήσεις της σειράς του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισμός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008). να έχει ελεγχθεί και πιστοποιηθεί από φορέα ελέγχου και πιστοποίησης διαπιστευμένου για το σκοπό αυτό και να φέρει στο πιστοποιητικό του την πιστοποίηση συμμόρφωσης με το παραπάνω πρότυπο (άρθρο 4, 1 και άρθρο 5, πρώτο εδάφιο 2 και 3 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συμπληρωματικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Σύμφωνα με το ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και την Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συμπληρωματικών και τροποποιητικών ΦΕΚ 931/Β/2009 (Υ.Α /2009): O διαγωνιζόμενος οφείλει να προσκομίσει το πιστοποιητικό συμμόρφωσης κάθε οργάνου με τις απαιτήσεις ασφαλείας της σειράς προτύπων ΕΛΟΤ ΕΝ Στην περίπτωση εξοπλισμού ο οποίος έχει κατασκευαστεί σύμφωνα με τις απαιτήσεις ασφαλείας άλλων προτύπων ή προδιαγραφών, ισχύουν τα διαλαμβανόμενα στην 2 του άρθρου 4 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014), συμπληρωματικού και τροποποιητικού του ΦΕΚ 931/Β/2009 (Υ.Α /2009). Η συμμόρφωση κάθε οργάνου και της εγκατάστασής του με το ανωτέρω πρότυπο και τις απαιτήσεις ασφάλειας, θα πρέπει να ελεγχθεί και πιστοποιηθεί από διαπιστευμένο φορέα ελέγχου και πιστοποίησης, όπως ορίζεται στην 2 του άρθρου 9 του ΦΕΚ 2029/Β/2014 (Υ.Α /2014) και στην Εγκύκλιο 44 (Α.Π /2014) του ΥΠΕΣ, συμπληρωματικών και τροποποιητικών ΦΕΚ 931/Β/2009 (Υ.Α /2009). [3]

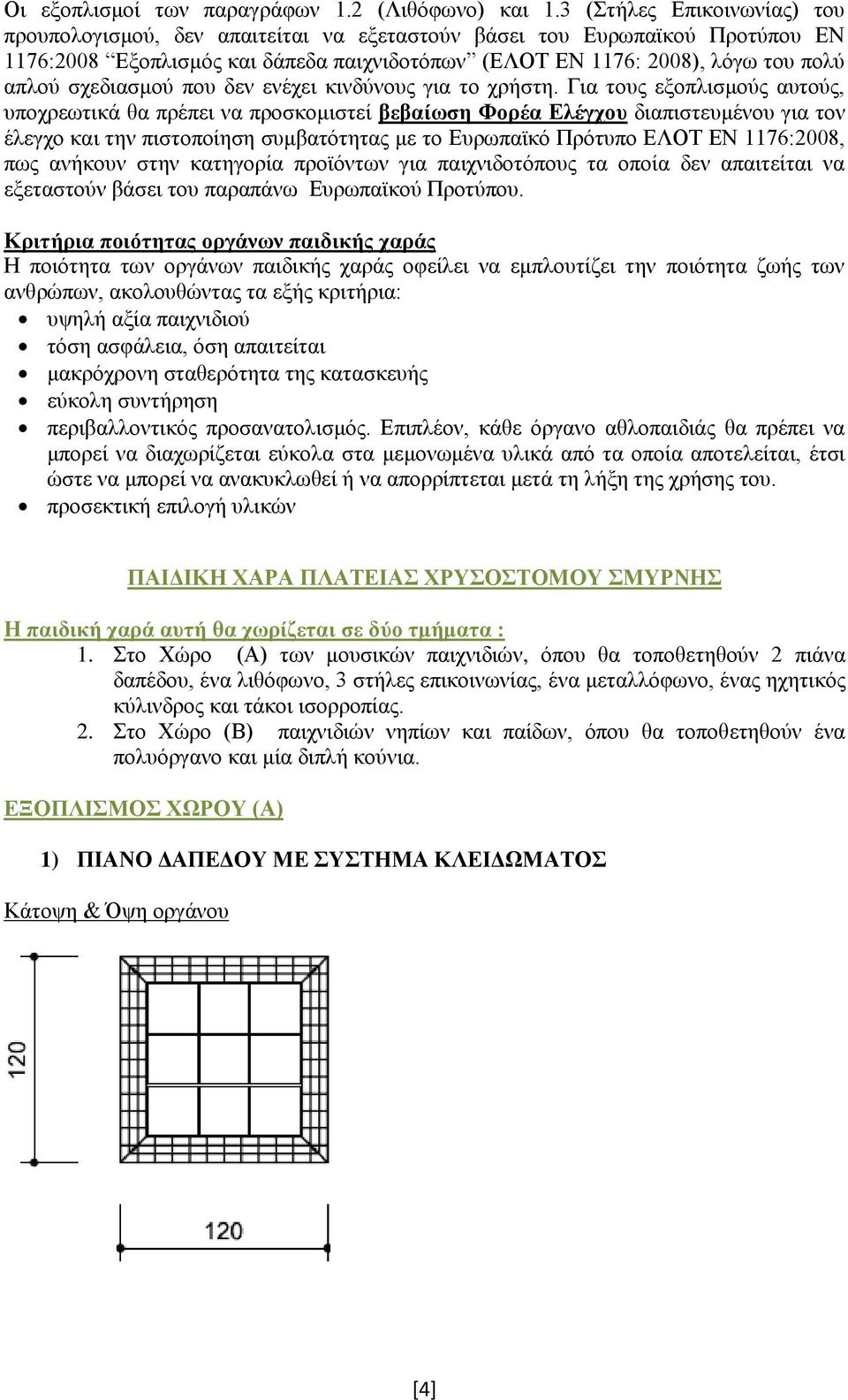

4 Οι εξοπλισμοί των παραγράφων 1.2 (Λιθόφωνο) και 1.3 (Στήλες Επικοινωνίας) του προυπολογισμού, δεν απαιτείται να εξεταστούν βάσει του Ευρωπαϊκού Προτύπου ΕΝ 1176:2008 Εξοπλισμός και δάπεδα παιχνιδοτόπων (ΕΛΟΤ EN 1176: 2008), λόγω του πολύ απλού σχεδιασμού που δεν ενέχει κινδύνους για το χρήστη. Για τους εξοπλισμούς αυτούς, υποχρεωτικά θα πρέπει να προσκομιστεί βεβαίωση Φορέα Ελέγχου διαπιστευμένου για τον έλεγχο και την πιστοποίηση συμβατότητας με το Ευρωπαϊκό Πρότυπο ΕΛΟΤ EN 1176:2008, πως ανήκουν στην κατηγορία προϊόντων για παιχνιδοτόπους τα οποία δεν απαιτείται να εξεταστούν βάσει του παραπάνω Ευρωπαϊκού Προτύπου. Κριτήρια ποιότητας οργάνων παιδικής χαράς Η ποιότητα των οργάνων παιδικής χαράς οφείλει να εμπλουτίζει την ποιότητα ζωής των ανθρώπων, ακολουθώντας τα εξής κριτήρια: υψηλή αξία παιχνιδιού τόση ασφάλεια, όση απαιτείται μακρόχρονη σταθερότητα της κατασκευής εύκολη συντήρηση περιβαλλοντικός προσανατολισμός. Επιπλέον, κάθε όργανο αθλοπαιδιάς θα πρέπει να μπορεί να διαχωρίζεται εύκολα στα μεμονωμένα υλικά από τα οποία αποτελείται, έτσι ώστε να μπορεί να ανακυκλωθεί ή να απορρίπτεται μετά τη λήξη της χρήσης του. προσεκτική επιλογή υλικών ΠΑΙΔΙΚΗ ΧΑΡΑ ΠΛΑΤΕΙΑΣ ΧΡΥΣΟΣΤΟΜΟΥ ΣΜΥΡΝΗΣ Η παιδική χαρά αυτή θα χωρίζεται σε δύο τμήματα : 1. Στο Χώρο (Α) των μουσικών παιχνιδιών, όπου θα τοποθετηθούν 2 πιάνα δαπέδου, ένα λιθόφωνο, 3 στήλες επικοινωνίας, ένα μεταλλόφωνο, ένας ηχητικός κύλινδρος και τάκοι ισορροπίας. 2. Στο Χώρο (Β) παιχνιδιών νηπίων και παίδων, όπου θα τοποθετηθούν ένα πολυόργανο και μία διπλή κούνια. ΕΞΟΠΛΙΣΜΟΣ ΧΩΡΟΥ (Α) 1) ΠΙΑΝΟ ΔΑΠΕΔΟΥ ΜΕ ΣΥΣΤΗΜΑ ΚΛΕΙΔΩΜΑΤΟΣ Κάτοψη & Όψη οργάνου [4]

5 Περιγραφή Οργάνου Το Πιάνο Δαπέδου θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 4 ετών και άνω και θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές και διεθνείς προδιαγραφές. Το Πιάνο Δαπέδου είναι κατάλληλο τόσο για ελεύθερο και αυτοσχέδιο παιχνίδι, όσο και για στοχευόμενο, στην περίπτωση που ακολουθήσει κανείς τις οδηγίες χρήσης που περιλαμβάνουν μουσικούς και χορογραφικούς συμβολισμούς. Πρόκειται για μια κατασκευή που αποτελείται από εννέα μπρούτζινα πλακάκια τα οποία σχηματίζουν ένα τετράγωνο. Κάτω από κάθε πλακάκι υπάρχει ενσωματωμένο ένα στοιχείο ήχου. Τα στοιχεία αυτά δονούνται από την ενέργεια που δημιουργείται από την κίνηση και έτσι παράγονται μεταλλικοί ήχοι. Ακόμη και χοροπηδώντας αυθαίρετα παράγονται ήχοι που συνθέτουν πεντατονικές ακολουθίες και όχι απλά μουσικούς τόνους. Το όργανο αυτό είναι πολύτιμο και ως θεραπευτικό εργαλείο σε άτομα που αντιμετωπίζουν διαφόρων ειδών περιορισμούς των λειτουργικών τους ικανοτήτων. Το Πιάνο Δαπέδου θα αποτελείται από ένα ανθεκτικό στη διάβρωση χαλύβδινο πλαίσιο, εννέα πεντατονικά ρυθμισμένα ηχητικά στοιχεία και εννέα μπρούτζινα πλακίδια με ευαίσθητο μηχανισμό κρούσης. Ο μηχανισμός κλειδώματος θα διαμορφώνεται από δυο πείρους, που θα είναι τοποθετημένοι στο μέσο δυο αντιδιαμετρικών πλευρών του χαλύβδινου πλαισίου και θα μπορούν να στραφούν με τη χρήση ειδικού κλειδιού που θα παρέχεται από την κατασκευάστρια εταιρεία μαζί με τον εξοπλισμό. Για την εγκατάσταση απαιτείται σταθερό έδαφος, άσφαλτος, μπετόν, πλακοστρώσεις ή πλάκα. Ο σκελετός θα πρέπει να τοποθετείται κάτω από την τελική στάθμη του εδάφους, ώστε τα μπρούτζινα πλακίδια να είναι στο ίδιο επίπεδο με την τελική στάθμη του διαμορφωμένου εδάφους του περιβάλλοντος χώρου. Προκειμένου να αποφευχθεί οποιοσδήποτε ηχητικός συντονισμός πρέπει κάθε κενή περιοχή γύρω από το σκελετό να καλυφθεί με σκύρα. Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: Δεν απαιτείται αλλά συνίσταται η δημιουργία ελεύθερου χώρου κίνησης περιμετρικά Διαστάσεις οργάνου στο έδαφος: 120 cm x 120 cm Μέγιστο ύψος οργάνου: 70 cm (τοποθετείται κάτω από την τελική στάθμη του εδάφους) Μέγιστο ύψος πτώσης: - cm Βάρος: Θεμελίωση: περίπου 450 kg Στην περίπτωση που η υποδομή του εδάφους μπορεί να αντέξει το (ανάλογο) φορτίο και το υπέδαφος είναι σωστά συμπιεσμένο και στρωμένο με θραυστό υλικό οδοστρωσίας (3Α) σε βάθος τουλάχιστον 35 cm, τότε η [5]

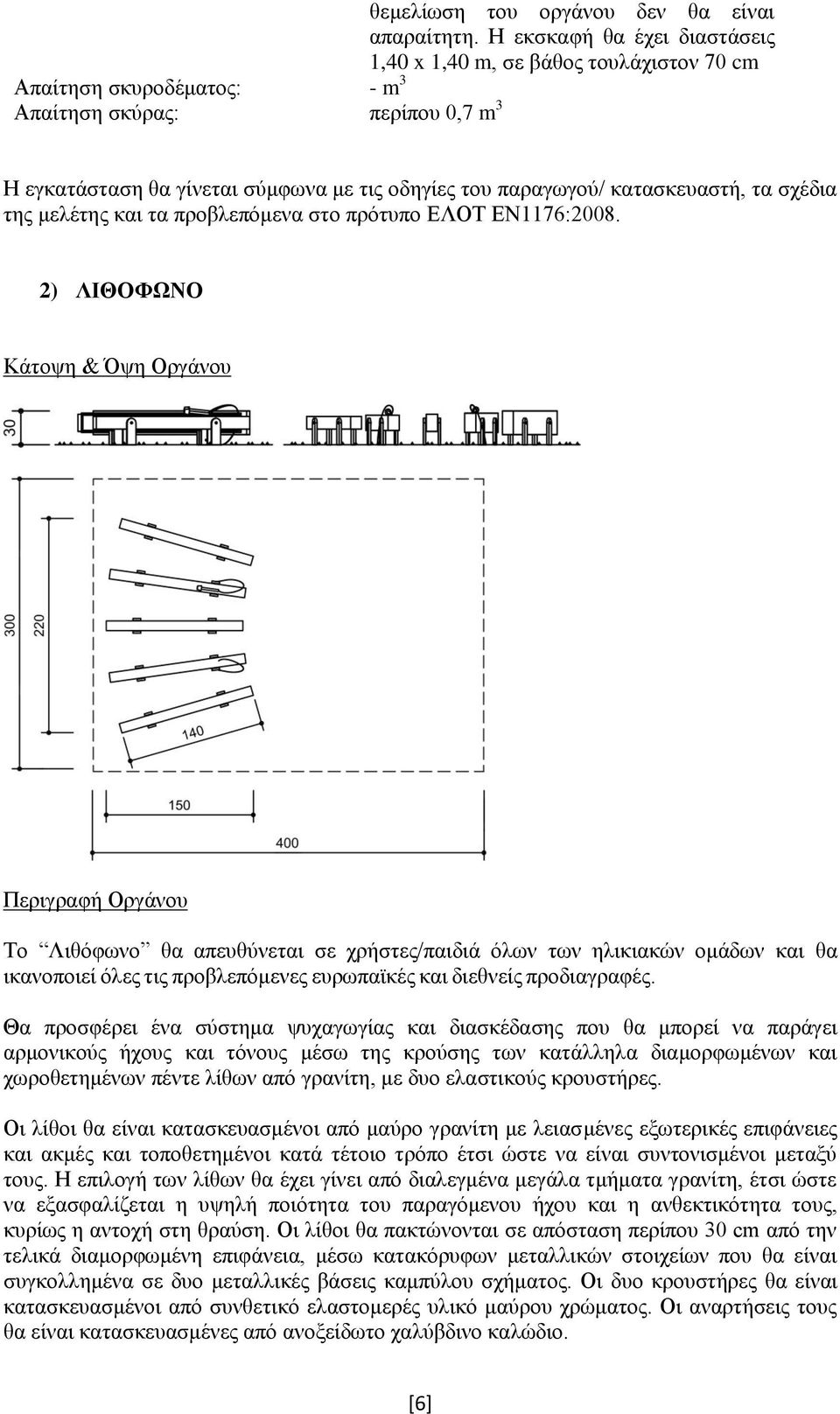

6 θεμελίωση του οργάνου δεν θα είναι απαραίτητη. Η εκσκαφή θα έχει διαστάσεις 1,40 x 1,40 m, σε βάθος τουλάχιστον 70 cm Απαίτηση σκυροδέματος: - m 3 Απαίτηση σκύρας: περίπου 0,7 m 3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176: ) ΛΙΘΟΦΩΝΟ Κάτοψη & Όψη Οργάνου Περιγραφή Οργάνου Το Λιθόφωνο θα απευθύνεται σε χρήστες/παιδιά όλων των ηλικιακών ομάδων και θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές και διεθνείς προδιαγραφές. Θα προσφέρει ένα σύστημα ψυχαγωγίας και διασκέδασης που θα μπορεί να παράγει αρμονικούς ήχους και τόνους μέσω της κρούσης των κατάλληλα διαμορφωμένων και χωροθετημένων πέντε λίθων από γρανίτη, με δυο ελαστικούς κρουστήρες. Οι λίθοι θα είναι κατασκευασμένοι από μαύρο γρανίτη με λειασμένες εξωτερικές επιφάνειες και ακμές και τοποθετημένοι κατά τέτοιο τρόπο έτσι ώστε να είναι συντονισμένοι μεταξύ τους. Η επιλογή των λίθων θα έχει γίνει από διαλεγμένα μεγάλα τμήματα γρανίτη, έτσι ώστε να εξασφαλίζεται η υψηλή ποιότητα του παραγόμενου ήχου και η ανθεκτικότητα τους, κυρίως η αντοχή στη θραύση. Οι λίθοι θα πακτώνονται σε απόσταση περίπου 30 cm από την τελικά διαμορφωμένη επιφάνεια, μέσω κατακόρυφων μεταλλικών στοιχείων που θα είναι συγκολλημένα σε δυο μεταλλικές βάσεις καμπύλου σχήματος. Οι δυο κρουστήρες θα είναι κατασκευασμένοι από συνθετικό ελαστομερές υλικό μαύρου χρώματος. Οι αναρτήσεις τους θα είναι κατασκευασμένες από ανοξείδωτο χαλύβδινο καλώδιο. [6]

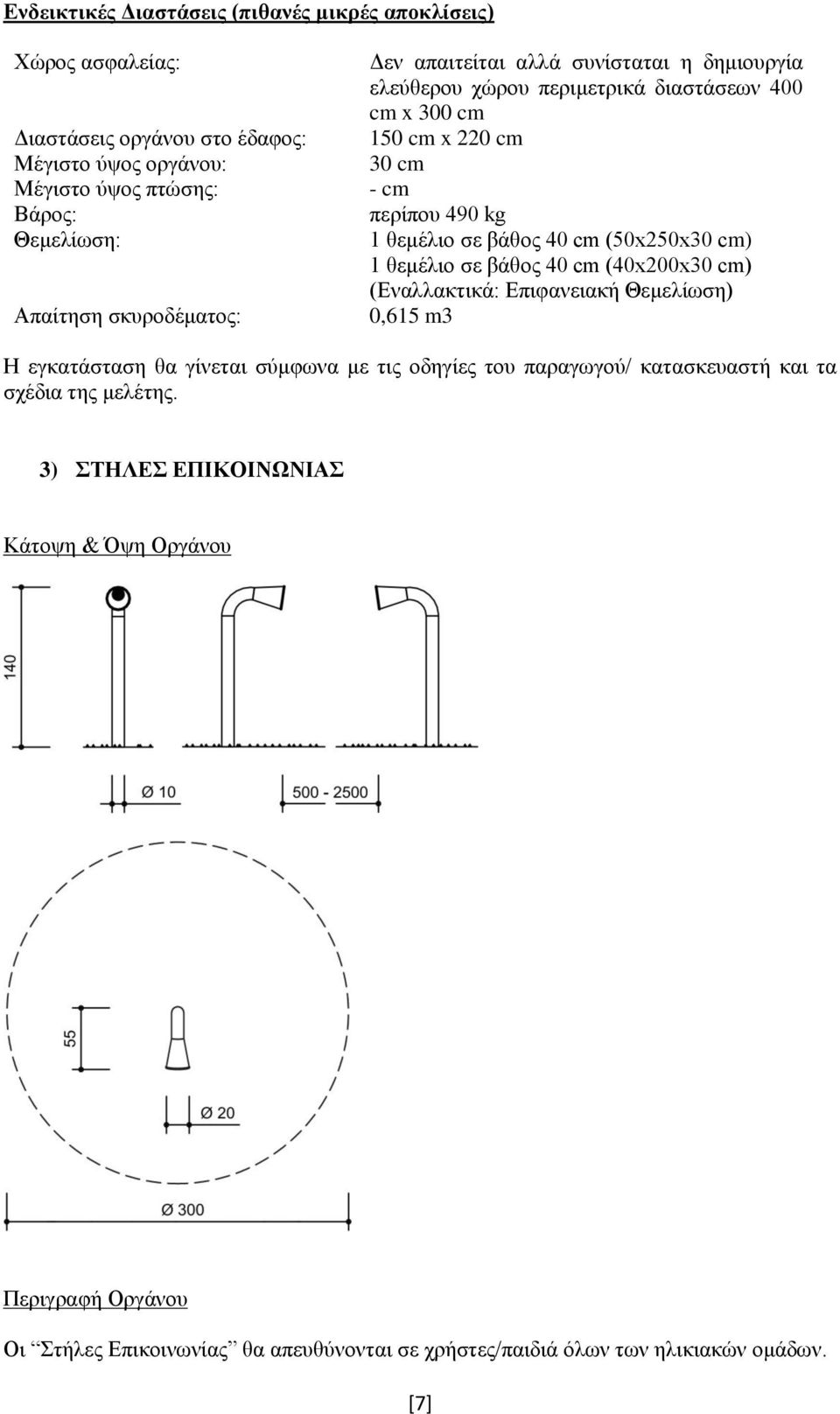

7 Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: Διαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Βάρος: Θεμελίωση: Απαίτηση σκυροδέματος: Δεν απαιτείται αλλά συνίσταται η δημιουργία ελεύθερου χώρου περιμετρικά διαστάσεων 400 cm x 300 cm 150 cm x 220 cm 30 cm - cm περίπου 490 kg 1 θεμέλιο σε βάθος 40 cm (50x250x30 cm) 1 θεμέλιο σε βάθος 40 cm (40x200x30 cm) (Εναλλακτικά: Επιφανειακή Θεμελίωση) 0,615 m3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή και τα σχέδια της μελέτης. 3) ΣΤΗΛΕΣ ΕΠΙΚΟΙΝΩΝΙΑΣ Κάτοψη & Όψη Οργάνου Περιγραφή Οργάνου Οι Στήλες Επικοινωνίας θα απευθύνονται σε χρήστες/παιδιά όλων των ηλικιακών ομάδων. [7]

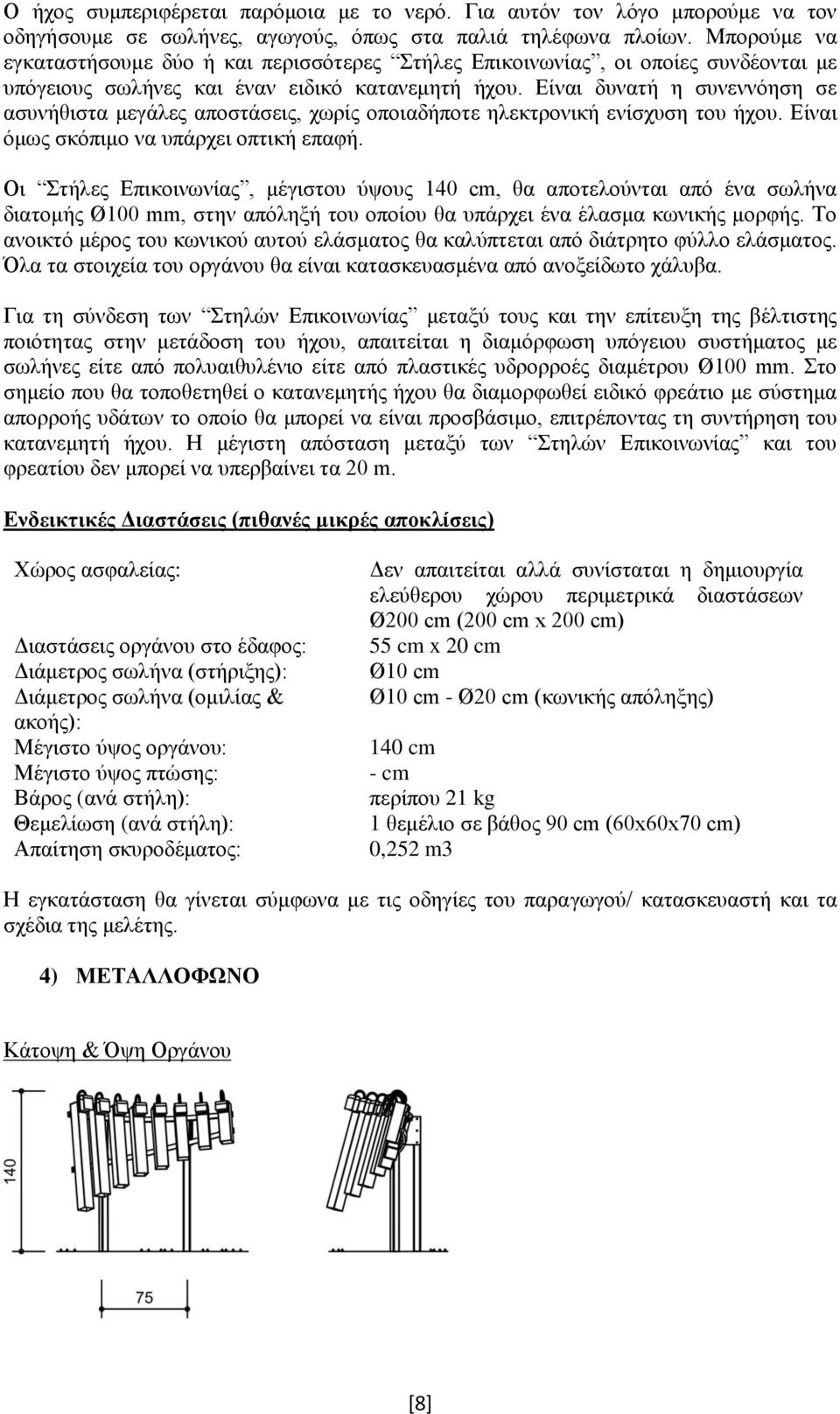

8 Ο ήχος συμπεριφέρεται παρόμοια με το νερό. Για αυτόν τον λόγο μπορούμε να τον οδηγήσουμε σε σωλήνες, αγωγούς, όπως στα παλιά τηλέφωνα πλοίων. Μπορούμε να εγκαταστήσουμε δύο ή και περισσότερες Στήλες Επικοινωνίας, οι οποίες συνδέονται με υπόγειους σωλήνες και έναν ειδικό κατανεμητή ήχου. Είναι δυνατή η συνεννόηση σε ασυνήθιστα μεγάλες αποστάσεις, χωρίς οποιαδήποτε ηλεκτρονική ενίσχυση του ήχου. Είναι όμως σκόπιμο να υπάρχει οπτική επαφή. Οι Στήλες Επικοινωνίας, μέγιστου ύψους 140 cm, θα αποτελούνται από ένα σωλήνα διατομής Ø100 mm, στην απόληξή του οποίου θα υπάρχει ένα έλασμα κωνικής μορφής. Το ανοικτό μέρος του κωνικού αυτού ελάσματος θα καλύπτεται από διάτρητο φύλλο ελάσματος. Όλα τα στοιχεία του οργάνου θα είναι κατασκευασμένα από ανοξείδωτο χάλυβα. Για τη σύνδεση των Στηλών Επικοινωνίας μεταξύ τους και την επίτευξη της βέλτιστης ποιότητας στην μετάδοση του ήχου, απαιτείται η διαμόρφωση υπόγειου συστήματος με σωλήνες είτε από πολυαιθυλένιο είτε από πλαστικές υδρορροές διαμέτρου Ø100 mm. Στο σημείο που θα τοποθετηθεί ο κατανεμητής ήχου θα διαμορφωθεί ειδικό φρεάτιο με σύστημα απορροής υδάτων το οποίο θα μπορεί να είναι προσβάσιμο, επιτρέποντας τη συντήρηση του κατανεμητή ήχου. Η μέγιστη απόσταση μεταξύ των Στηλών Επικοινωνίας και του φρεατίου δεν μπορεί να υπερβαίνει τα 20 m. Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: Διαστάσεις οργάνου στο έδαφος: Διάμετρος σωλήνα (στήριξης): Διάμετρος σωλήνα (ομιλίας & ακοής): Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Βάρος (ανά στήλη): Θεμελίωση (ανά στήλη): Απαίτηση σκυροδέματος: Δεν απαιτείται αλλά συνίσταται η δημιουργία ελεύθερου χώρου περιμετρικά διαστάσεων Ø200 cm (200 cm x 200 cm) 55 cm x 20 cm Ø10 cm Ø10 cm - Ø20 cm (κωνικής απόληξης) 140 cm - cm περίπου 21 kg 1 θεμέλιο σε βάθος 90 cm (60x60x70 cm) 0,252 m3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή και τα σχέδια της μελέτης. 4) ΜΕΤΑΛΛΟΦΩΝΟ Κάτοψη & Όψη Οργάνου [8]

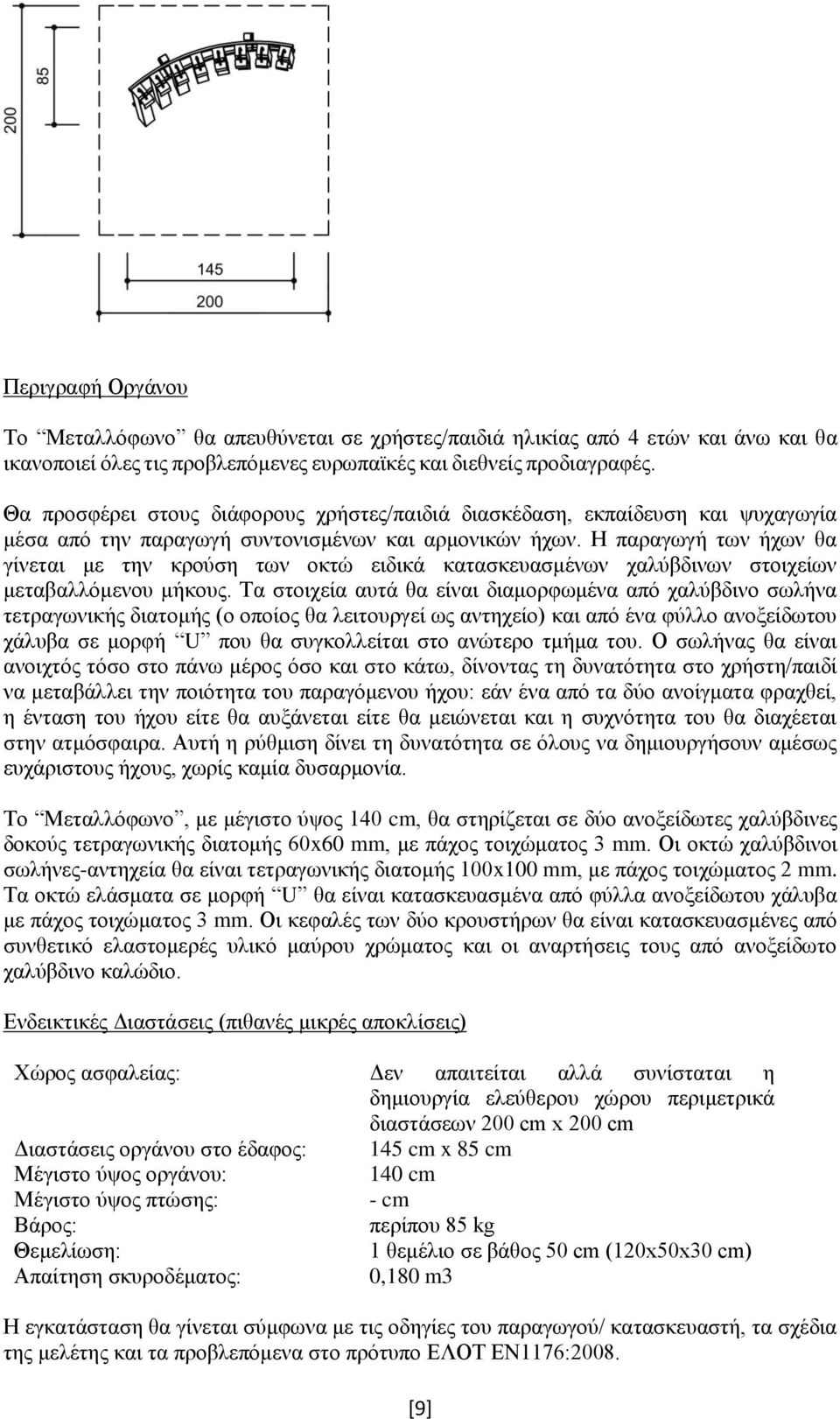

9 Περιγραφή Οργάνου Το Μεταλλόφωνο θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 4 ετών και άνω και θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές και διεθνείς προδιαγραφές. Θα προσφέρει στους διάφορους χρήστες/παιδιά διασκέδαση, εκπαίδευση και ψυχαγωγία μέσα από την παραγωγή συντονισμένων και αρμονικών ήχων. Η παραγωγή των ήχων θα γίνεται με την κρούση των οκτώ ειδικά κατασκευασμένων χαλύβδινων στοιχείων μεταβαλλόμενου μήκους. Τα στοιχεία αυτά θα είναι διαμορφωμένα από χαλύβδινο σωλήνα τετραγωνικής διατομής (ο οποίος θα λειτουργεί ως αντηχείο) και από ένα φύλλο ανοξείδωτου χάλυβα σε μορφή U που θα συγκολλείται στο ανώτερο τμήμα του. Ο σωλήνας θα είναι ανοιχτός τόσο στο πάνω μέρος όσο και στο κάτω, δίνοντας τη δυνατότητα στο χρήστη/παιδί να μεταβάλλει την ποιότητα του παραγόμενου ήχου: εάν ένα από τα δύο ανοίγματα φραχθεί, η ένταση του ήχου είτε θα αυξάνεται είτε θα μειώνεται και η συχνότητα του θα διαχέεται στην ατμόσφαιρα. Αυτή η ρύθμιση δίνει τη δυνατότητα σε όλους να δημιουργήσουν αμέσως ευχάριστους ήχους, χωρίς καμία δυσαρμονία. Το Μεταλλόφωνο, με μέγιστο ύψος 140 cm, θα στηρίζεται σε δύο ανοξείδωτες χαλύβδινες δοκούς τετραγωνικής διατομής 60x60 mm, με πάχος τοιχώματος 3 mm. Οι οκτώ χαλύβδινοι σωλήνες-αντηχεία θα είναι τετραγωνικής διατομής 100x100 mm, με πάχος τοιχώματος 2 mm. Τα οκτώ ελάσματα σε μορφή U θα είναι κατασκευασμένα από φύλλα ανοξείδωτου χάλυβα με πάχος τοιχώματος 3 mm. Οι κεφαλές των δύο κρουστήρων θα είναι κατασκευασμένες από συνθετικό ελαστομερές υλικό μαύρου χρώματος και οι αναρτήσεις τους από ανοξείδωτο χαλύβδινο καλώδιο. Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: Δεν απαιτείται αλλά συνίσταται η δημιουργία ελεύθερου χώρου περιμετρικά διαστάσεων 200 cm x 200 cm Διαστάσεις οργάνου στο έδαφος: 145 cm x 85 cm Μέγιστο ύψος οργάνου: 140 cm Μέγιστο ύψος πτώσης: - cm Βάρος: περίπου 85 kg Θεμελίωση: 1 θεμέλιο σε βάθος 50 cm (120x50x30 cm) Απαίτηση σκυροδέματος: 0,180 m3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. [9]

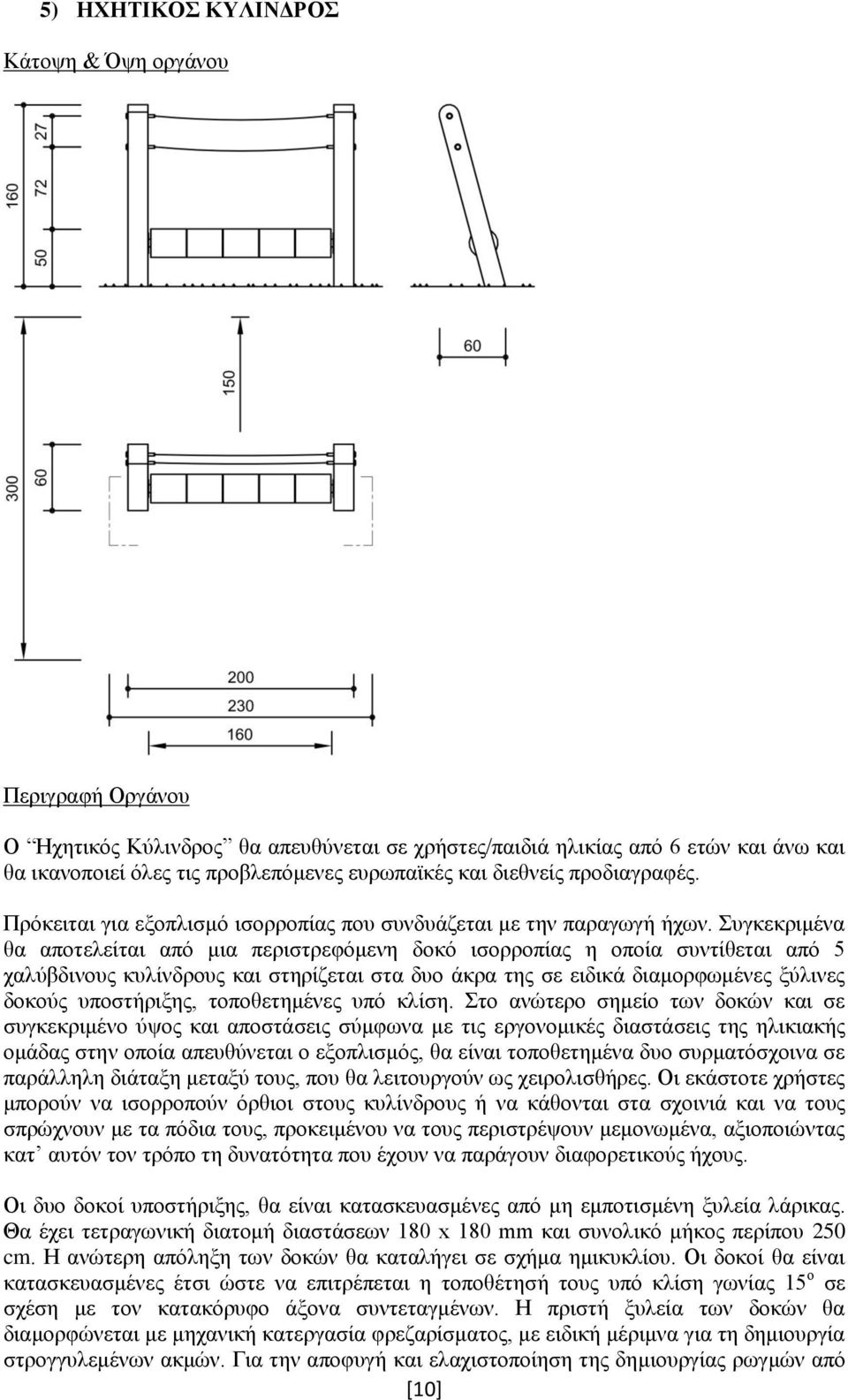

10 5) ΗΧΗΤΙΚΟΣ ΚΥΛΙΝΔΡΟΣ Κάτοψη & Όψη οργάνου Περιγραφή Οργάνου Ο Ηχητικός Κύλινδρος θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 6 ετών και άνω και θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές και διεθνείς προδιαγραφές. Πρόκειται για εξοπλισμό ισορροπίας που συνδυάζεται με την παραγωγή ήχων. Συγκεκριμένα θα αποτελείται από μια περιστρεφόμενη δοκό ισορροπίας η οποία συντίθεται από 5 χαλύβδινους κυλίνδρους και στηρίζεται στα δυο άκρα της σε ειδικά διαμορφωμένες ξύλινες δοκούς υποστήριξης, τοποθετημένες υπό κλίση. Στο ανώτερο σημείο των δοκών και σε συγκεκριμένο ύψος και αποστάσεις σύμφωνα με τις εργονομικές διαστάσεις της ηλικιακής ομάδας στην οποία απευθύνεται ο εξοπλισμός, θα είναι τοποθετημένα δυο συρματόσχοινα σε παράλληλη διάταξη μεταξύ τους, που θα λειτουργούν ως χειρολισθήρες. Οι εκάστοτε χρήστες μπορούν να ισορροπούν όρθιοι στους κυλίνδρους ή να κάθονται στα σχοινιά και να τους σπρώχνουν με τα πόδια τους, προκειμένου να τους περιστρέψουν μεμονωμένα, αξιοποιώντας κατ αυτόν τον τρόπο τη δυνατότητα που έχουν να παράγουν διαφορετικούς ήχους. Οι δυο δοκοί υποστήριξης, θα είναι κατασκευασμένες από μη εμποτισμένη ξυλεία λάρικας. Θα έχει τετραγωνική διατομή διαστάσεων 180 x 180 mm και συνολικό μήκος περίπου 250 cm. Η ανώτερη απόληξη των δοκών θα καταλήγει σε σχήμα ημικυκλίου. Οι δοκοί θα είναι κατασκευασμένες έτσι ώστε να επιτρέπεται η τοποθέτησή τους υπό κλίση γωνίας 15 ο σε σχέση με τον κατακόρυφο άξονα συντεταγμένων. Η πριστή ξυλεία των δοκών θα διαμορφώνεται με μηχανική κατεργασία φρεζαρίσματος, με ειδική μέριμνα για τη δημιουργία στρογγυλεμένων ακμών. Για την αποφυγή και ελαχιστοποίηση της δημιουργίας ρωγμών από [10]

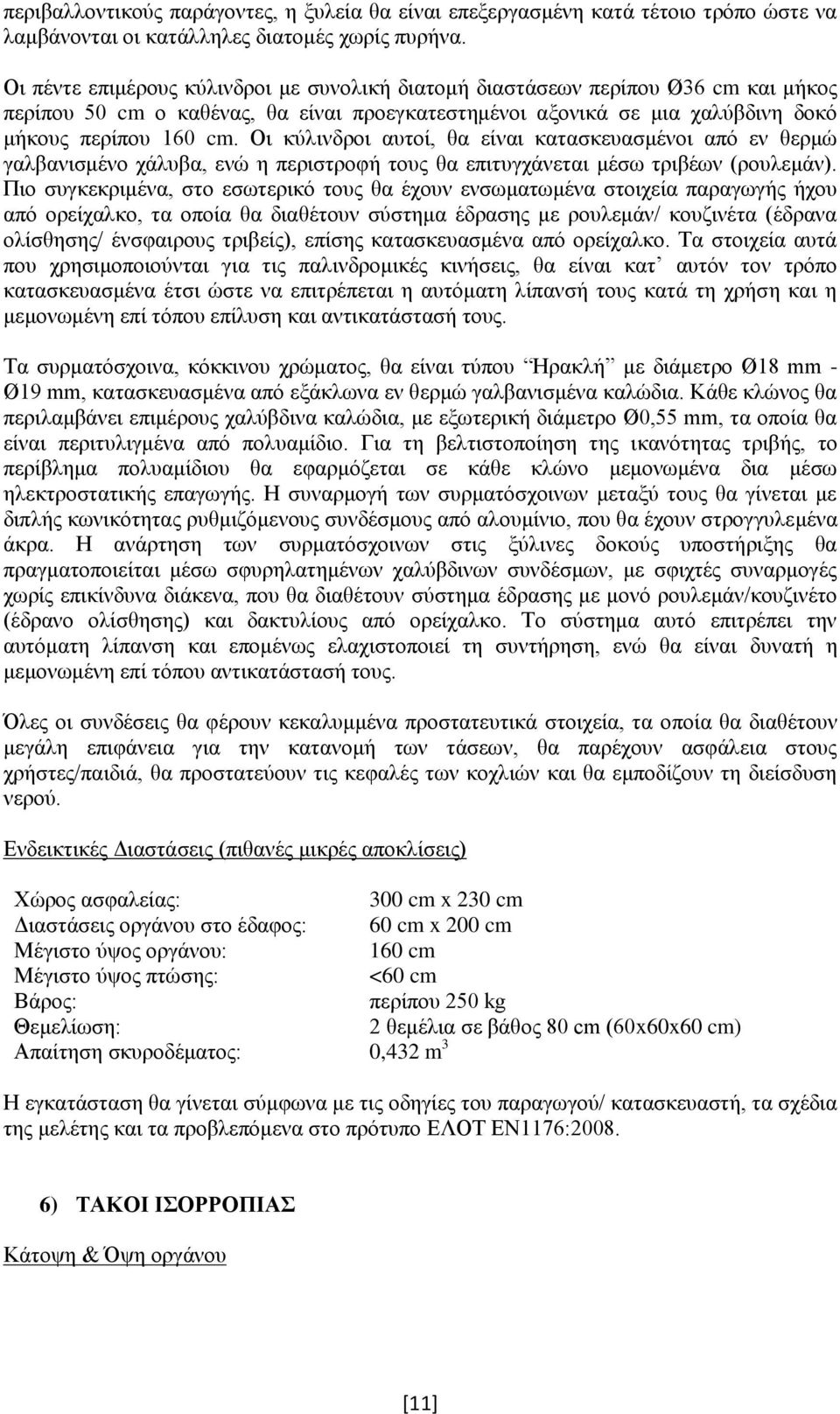

11 περιβαλλοντικούς παράγοντες, η ξυλεία θα είναι επεξεργασμένη κατά τέτοιο τρόπο ώστε να λαμβάνονται οι κατάλληλες διατομές χωρίς πυρήνα. Οι πέντε επιμέρους κύλινδροι με συνολική διατομή διαστάσεων περίπου Ø36 cm και μήκος περίπου 50 cm ο καθένας, θα είναι προεγκατεστημένοι αξονικά σε μια χαλύβδινη δοκό μήκους περίπου 160 cm. Οι κύλινδροι αυτοί, θα είναι κατασκευασμένοι από εν θερμώ γαλβανισμένο χάλυβα, ενώ η περιστροφή τους θα επιτυγχάνεται μέσω τριβέων (ρουλεμάν). Πιο συγκεκριμένα, στο εσωτερικό τους θα έχουν ενσωματωμένα στοιχεία παραγωγής ήχου από ορείχαλκο, τα οποία θα διαθέτουν σύστημα έδρασης με ρουλεμάν/ κουζινέτα (έδρανα ολίσθησης/ ένσφαιρους τριβείς), επίσης κατασκευασμένα από ορείχαλκο. Τα στοιχεία αυτά που χρησιμοποιούνται για τις παλινδρομικές κινήσεις, θα είναι κατ αυτόν τον τρόπο κατασκευασμένα έτσι ώστε να επιτρέπεται η αυτόματη λίπανσή τους κατά τη χρήση και η μεμονωμένη επί τόπου επίλυση και αντικατάστασή τους. Τα συρματόσχοινα, κόκκινου χρώματος, θα είναι τύπου Ηρακλή με διάμετρο Ø18 mm - Ø19 mm, κατασκευασμένα από εξάκλωνα εν θερμώ γαλβανισμένα καλώδια. Κάθε κλώνος θα περιλαμβάνει επιμέρους χαλύβδινα καλώδια, με εξωτερική διάμετρο Ø0,55 mm, τα οποία θα είναι περιτυλιγμένα από πολυαμίδιο. Για τη βελτιστοποίηση της ικανότητας τριβής, το περίβλημα πολυαμίδιου θα εφαρμόζεται σε κάθε κλώνο μεμονωμένα δια μέσω ηλεκτροστατικής επαγωγής. Η συναρμογή των συρματόσχοινων μεταξύ τους θα γίνεται με διπλής κωνικότητας ρυθμιζόμενους συνδέσμους από αλουμίνιο, που θα έχουν στρογγυλεμένα άκρα. Η ανάρτηση των συρματόσχοινων στις ξύλινες δοκούς υποστήριξης θα πραγματοποιείται μέσω σφυρηλατημένων χαλύβδινων συνδέσμων, με σφιχτές συναρμογές χωρίς επικίνδυνα διάκενα, που θα διαθέτουν σύστημα έδρασης με μονό ρουλεμάν/κουζινέτο (έδρανο ολίσθησης) και δακτυλίους από ορείχαλκο. Το σύστημα αυτό επιτρέπει την αυτόματη λίπανση και επομένως ελαχιστοποιεί τη συντήρηση, ενώ θα είναι δυνατή η μεμονωμένη επί τόπου αντικατάστασή τους. Όλες οι συνδέσεις θα φέρουν κεκαλυμμένα προστατευτικά στοιχεία, τα οποία θα διαθέτουν μεγάλη επιφάνεια για την κατανομή των τάσεων, θα παρέχουν ασφάλεια στους χρήστες/παιδιά, θα προστατεύουν τις κεφαλές των κοχλιών και θα εμποδίζουν τη διείσδυση νερού. Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: 300 cm x 230 cm Διαστάσεις οργάνου στο έδαφος: 60 cm x 200 cm Μέγιστο ύψος οργάνου: 160 cm Μέγιστο ύψος πτώσης: <60 cm Βάρος: περίπου 250 kg Θεμελίωση: 2 θεμέλια σε βάθος 80 cm (60x60x60 cm) Απαίτηση σκυροδέματος: 0,432 m 3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176: ) ΤΑΚΟΙ ΙΣΟΡΡΟΠΙΑΣ Κάτοψη & Όψη οργάνου [11]

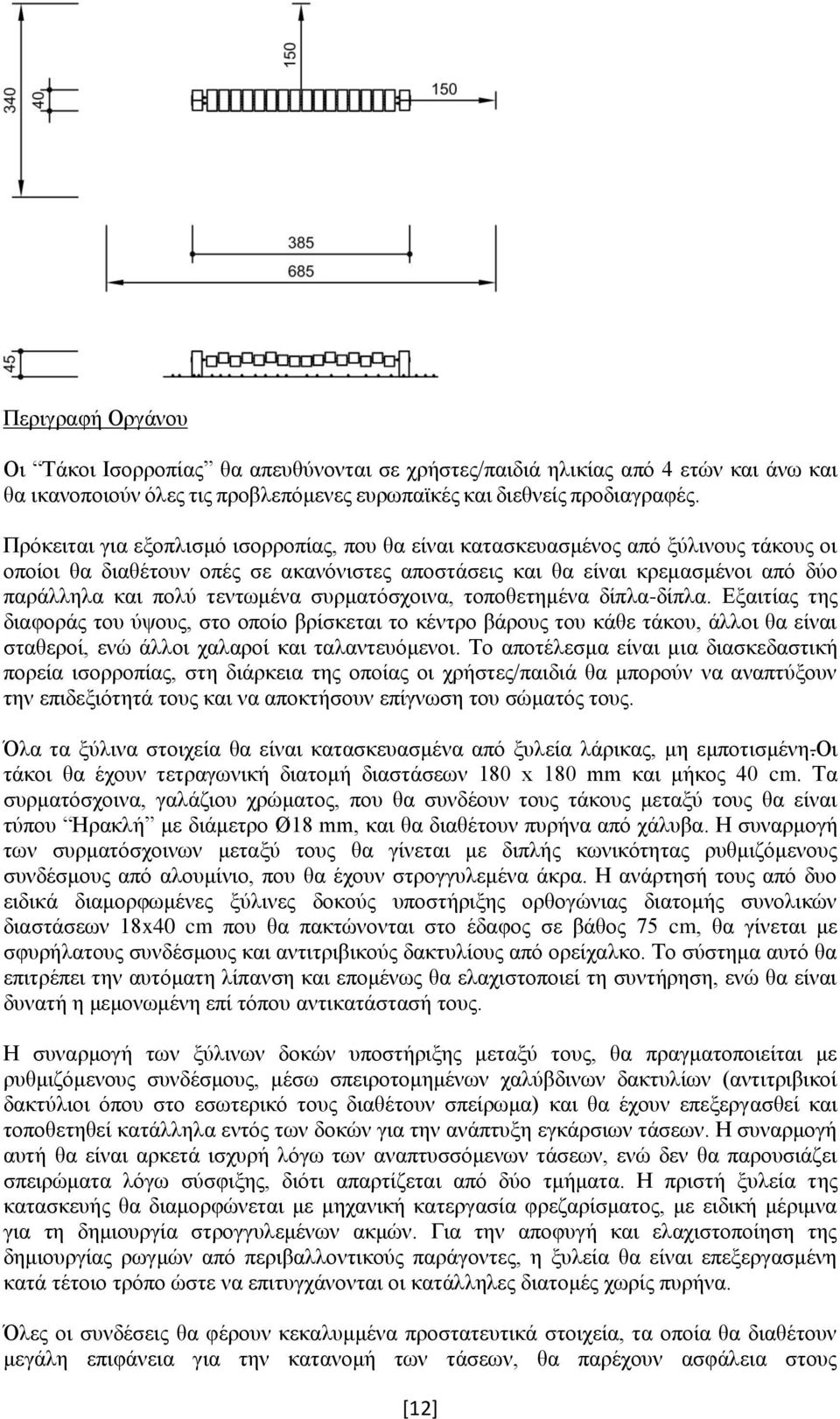

12 Περιγραφή Οργάνου Οι Τάκοι Ισορροπίας θα απευθύνονται σε χρήστες/παιδιά ηλικίας από 4 ετών και άνω και θα ικανοποιούν όλες τις προβλεπόμενες ευρωπαϊκές και διεθνείς προδιαγραφές. Πρόκειται για εξοπλισμό ισορροπίας, που θα είναι κατασκευασμένος από ξύλινους τάκους οι οποίοι θα διαθέτουν οπές σε ακανόνιστες αποστάσεις και θα είναι κρεμασμένοι από δύο παράλληλα και πολύ τεντωμένα συρματόσχοινα, τοποθετημένα δίπλα-δίπλα. Εξαιτίας της διαφοράς του ύψους, στο οποίο βρίσκεται το κέντρο βάρους του κάθε τάκου, άλλοι θα είναι σταθεροί, ενώ άλλοι χαλαροί και ταλαντευόμενοι. Το αποτέλεσμα είναι μια διασκεδαστική πορεία ισορροπίας, στη διάρκεια της οποίας οι χρήστες/παιδιά θα μπορούν να αναπτύξουν την επιδεξιότητά τους και να αποκτήσουν επίγνωση του σώματός τους. Όλα τα ξύλινα στοιχεία θα είναι κατασκευασμένα από ξυλεία λάρικας, μη εμποτισμένη.οι τάκοι θα έχουν τετραγωνική διατομή διαστάσεων 180 x 180 mm και μήκος 40 cm. Τα συρματόσχοινα, γαλάζιου χρώματος, που θα συνδέουν τους τάκους μεταξύ τους θα είναι τύπου Ηρακλή με διάμετρο Ø18 mm, και θα διαθέτουν πυρήνα από χάλυβα. Η συναρμογή των συρματόσχοινων μεταξύ τους θα γίνεται με διπλής κωνικότητας ρυθμιζόμενους συνδέσμους από αλουμίνιο, που θα έχουν στρογγυλεμένα άκρα. Η ανάρτησή τους από δυο ειδικά διαμορφωμένες ξύλινες δοκούς υποστήριξης ορθογώνιας διατομής συνολικών διαστάσεων 18x40 cm που θα πακτώνονται στο έδαφος σε βάθος 75 cm, θα γίνεται με σφυρήλατους συνδέσμους και αντιτριβικούς δακτυλίους από ορείχαλκο. Το σύστημα αυτό θα επιτρέπει την αυτόματη λίπανση και επομένως θα ελαχιστοποιεί τη συντήρηση, ενώ θα είναι δυνατή η μεμονωμένη επί τόπου αντικατάστασή τους. Η συναρμογή των ξύλινων δοκών υποστήριξης μεταξύ τους, θα πραγματοποιείται με ρυθμιζόμενους συνδέσμους, μέσω σπειροτομημένων χαλύβδινων δακτυλίων (αντιτριβικοί δακτύλιοι όπου στο εσωτερικό τους διαθέτουν σπείρωμα) και θα έχουν επεξεργασθεί και τοποθετηθεί κατάλληλα εντός των δοκών για την ανάπτυξη εγκάρσιων τάσεων. Η συναρμογή αυτή θα είναι αρκετά ισχυρή λόγω των αναπτυσσόμενων τάσεων, ενώ δεν θα παρουσιάζει σπειρώματα λόγω σύσφιξης, διότι απαρτίζεται από δύο τμήματα. Η πριστή ξυλεία της κατασκευής θα διαμορφώνεται με μηχανική κατεργασία φρεζαρίσματος, με ειδική μέριμνα για τη δημιουργία στρογγυλεμένων ακμών. Για την αποφυγή και ελαχιστοποίηση της δημιουργίας ρωγμών από περιβαλλοντικούς παράγοντες, η ξυλεία θα είναι επεξεργασμένη κατά τέτοιο τρόπο ώστε να επιτυγχάνονται οι κατάλληλες διατομές χωρίς πυρήνα. Όλες οι συνδέσεις θα φέρουν κεκαλυμμένα προστατευτικά στοιχεία, τα οποία θα διαθέτουν μεγάλη επιφάνεια για την κατανομή των τάσεων, θα παρέχουν ασφάλεια στους [12]

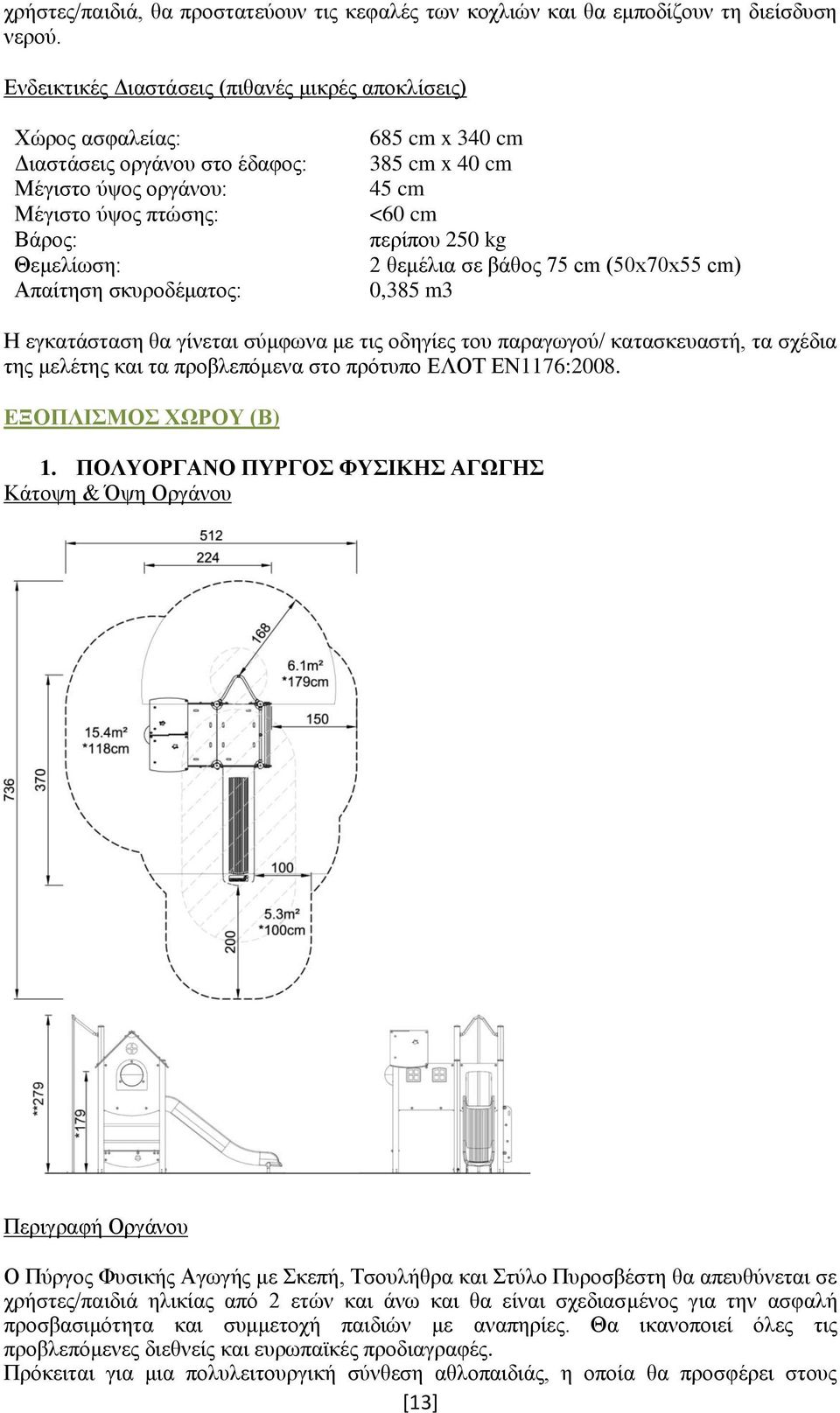

13 χρήστες/παιδιά, θα προστατεύουν τις κεφαλές των κοχλιών και θα εμποδίζουν τη διείσδυση νερού. Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: Διαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: Μέγιστο ύψος πτώσης: Βάρος: Θεμελίωση: Απαίτηση σκυροδέματος: 685 cm x 340 cm 385 cm x 40 cm 45 cm <60 cm περίπου 250 kg 2 θεμέλια σε βάθος 75 cm (50x70x55 cm) 0,385 m3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. ΕΞΟΠΛΙΣΜΟΣ ΧΩΡΟΥ (Β) 1. ΠΟΛΥΟΡΓΑΝΟ ΠΥΡΓΟΣ ΦΥΣΙΚΗΣ ΑΓΩΓΗΣ Κάτοψη & Όψη Οργάνου Περιγραφή Οργάνου Ο Πύργος Φυσικής Αγωγής με Σκεπή, Τσουλήθρα και Στύλο Πυροσβέστη θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 2 ετών και άνω και θα είναι σχεδιασμένος για την ασφαλή προσβασιμότητα και συμμετοχή παιδιών με αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόμενες διεθνείς και ευρωπαϊκές προδιαγραφές. Πρόκειται για μια πολυλειτουργική σύνθεση αθλοπαιδιάς, η οποία θα προσφέρει στους [13]

14 χρήστες/παιδιά απεριόριστες επιλογές παιχνιδιού και σωματικών και πνευματικών δραστηριοτήτων, που θα μπορούν να αναπτυχθούν τόσο σε ατομικό, όσο και σε συλλογικό επίπεδο. Θα αναπτύσσεται σε ένα υπερυψωμένο επίπεδο ορθογώνιου σχήματος, σε απόσταση 120 cm από την τελική στάθμη του διαμορφωμένου εδάφους. Το επίπεδο αυτό θα είναι στεγασμένο στη μια του πλευρά με δίριχτη στέγη και θα περιβάλλεται με όψεις με παράθυρα και φινιστρίνι, διαμορφώνοντας το θεματικό μοτίβο του «σπιτιού». Το επίπεδο αυτό θα είναι προσβάσιμο μέσω κατακόρυφης αναρριχητικής σκάλας και θα διαθέτει προεκτάσεις τσουλήθρας και μεταλλικού στύλου πυροσβέστη. Κάτω από το επίπεδο αυτό, θα διαμορφώνονται ελεύθεροι χώροι παιχνιδιού και ανάπαυσης, με λειτουργίες που θα είναι προσβάσιμες από το επίπεδο του εδάφους. Με αφορμή το θεματικό μοτίβο θα δημιουργούνται οι κατάλληλες προϋποθέσεις για ανάπτυξη πολυδιάστατου παιχνιδιού ρόλων. Πρόκειται για μια ευέλικτη κατασκευή με πλήρη αρθρωτή δομή. Ο δομικός σκελετός της θα συντίθεται από έξι ξύλινες δοκούς υποστήριξης κυλινδρικής μορφής, οι οποίες θα συνδέονται μεταξύ τους με ειδικό σύστημα πλαισίων αλουμινίου. Οι ξύλινες δοκοί θα έχουν κυλινδρική διατομή Ø101 mm και μεταβαλλόμενο μήκος, 200 cm 260 cm περίπου από την τελική στάθμη του διαμορφωμένου εδάφους. Θα είναι κατασκευασμένες από πλανισμένη και εμποτισμένη υπό πίεση ξυλεία πεύκης, που θα έχει μεγάλη αντοχή στη θραύση και θα απαιτεί ελάχιστη συντήρηση. Στο ανώτερο σημείο τους θα καλύπτονται με τάπες από ειδικής σύστασης χυτό πολυαμίδιο. Η πάκτωση των ξύλινων δοκών στο έδαφος θα πραγματοποιείται με χαλύβδινες δοκοθήκες, οι οποίες θα είναι κατασκευασμένες από εν θερμώ γαλβανισμένο χάλυβα και εύκολα αποσυναρμολογούμενες. Θα συντίθεται από ένα χαλύβδινο έλασμα κυλινδρικής μορφής, στη βάση του οποίου θα είναι συγκολλημένη αυτογενώς μια χαλύβδινη βάση, με επαρκείς διαστάσεις για την παραλαβή των φορτίων για τα οποία έχει μελετηθεί. Οι δοκοθήκες αυτές, θα έχουν τη δυνατότητα να σταθεροποιούν τις δοκούς σε αποστάσεις ρυθμιζόμενες με αφετηρία την τελική στάθμη του διαμορφωμένου εδάφους, έτσι ώστε να αποτρέπεται η διάβρωσή τους και να ελαχιστοποιούνται οι επιπτώσεις από περιβαλλοντικούς παράγοντες. Το σύστημα πλαισίων που θα συνδέει τις δοκούς υποστήριξης μεταξύ τους και θα αποτελεί τη βάση για τη στερέωση των διαφόρων επιφανειών των δαπέδων, θα συντίθεται από ειδικά κατασκευασμένα προφίλ αλουμινίου ορθογώνιας διατομής 55 x 22 mm με εγκοπές και στρογγυλεμένες ακμές. Οι επιμέρους συνδετήριοι σύνδεσμοι που θα προσαρτώνται στις δοκούς υποστήριξης για θα συγκρατούν τα πρόσθετα στοιχεία της κατασκευής θα είναι ειδικά κατασκευασμένοι από χυτό αλουμίνιο. Τα δάπεδα θα είναι κατασκευασμένα από πλαστικοποιημένη επιφάνεια υψηλής πίεσης HPL, με επικάλυψη από αντιολισθητικό υλικό και ειδικά διαμορφωμένες εγκοπές/λαβές διαστάσεων περίπου 27,5 x 82,5 mm. Οι επιφάνειες αυτές θα έχουν συνολικό πάχος ~ 10 mm και θα είναι ιδιαίτερα ανθεκτικές στη φθορά, στην αποσύνθεση και την προσβολή από μύκητες. Όλες οι διακοσμητικές πλευρικές προστατευτικές επιφάνειες, και οι επιφάνειες της στέγης, θα είναι κατασκευασμένες από ειδικής σύνθεσης πολυαιθυλένιο υψηλής πυκνότητας, πάχους 19mm, με δυο στρώσεις διαφόρων χρωματισμών και εσωτερική στρώση 15mm από 100% ανακυκλωμένο και ανακυκλώσιμο υλικό. Ο χρωματισμός τους θα έχει πραγματοποιηθεί μέσω του υλικού κατά τη διάρκεια της επεξεργασίας του. Οι επιφάνειες αυτές θα είναι σταθεροποιημένες έναντι της υπεριώδους ακτινοβολίας, ώστε να μειωθεί στο ελάχιστο ο αποχρωματισμός τους. Θα είναι, επίσης, ιδιαίτερα ανθεκτικές σε χαμηλές θερμοκρασίες και στην κρούση και θα έχουν μικρές απαιτήσεις συντήρησης, ενώ ο καθαρισμός τους θα πραγματοποιείται με ευκολία λόγω της ειδικής υφής τους. Η ευθύγραμμη τσουλήθρα θα είναι κατασκευασμένη από χυτό πολυαιθυλένιο με χύτευση εκ περιστροφής. Ο ευθύγραμμος στύλος πυροσβέστη θα είναι κατασκευασμένος από ειδικά διαμορφωμένη σωλήνα ανοξείδωτου χάλυβα κυκλικής διατομής Ø38 x 2 mm. Οι δοκοί που διαμορφώνουν την αναρριχητική σκάλα, συνολικής κυλινδρικής διατομής Ø39 mm, θα είναι κατασκευασμένες από εν θερμώ γαλβανισμένες χαλύβδινες σωλήνες, με επικάλυψη από χυτό αντιολισθητικό υλικό πολυπροπυλενίου. Η κουπαστή στο σημείο όπου καταλήγει η αναρριχητική σκάλα και η υποστηρικτική της δοκός θα είναι κατασκευασμένες από σωλήνες ανοξείδωτου χάλυβα κυκλικής διατομής Ø38 [14]

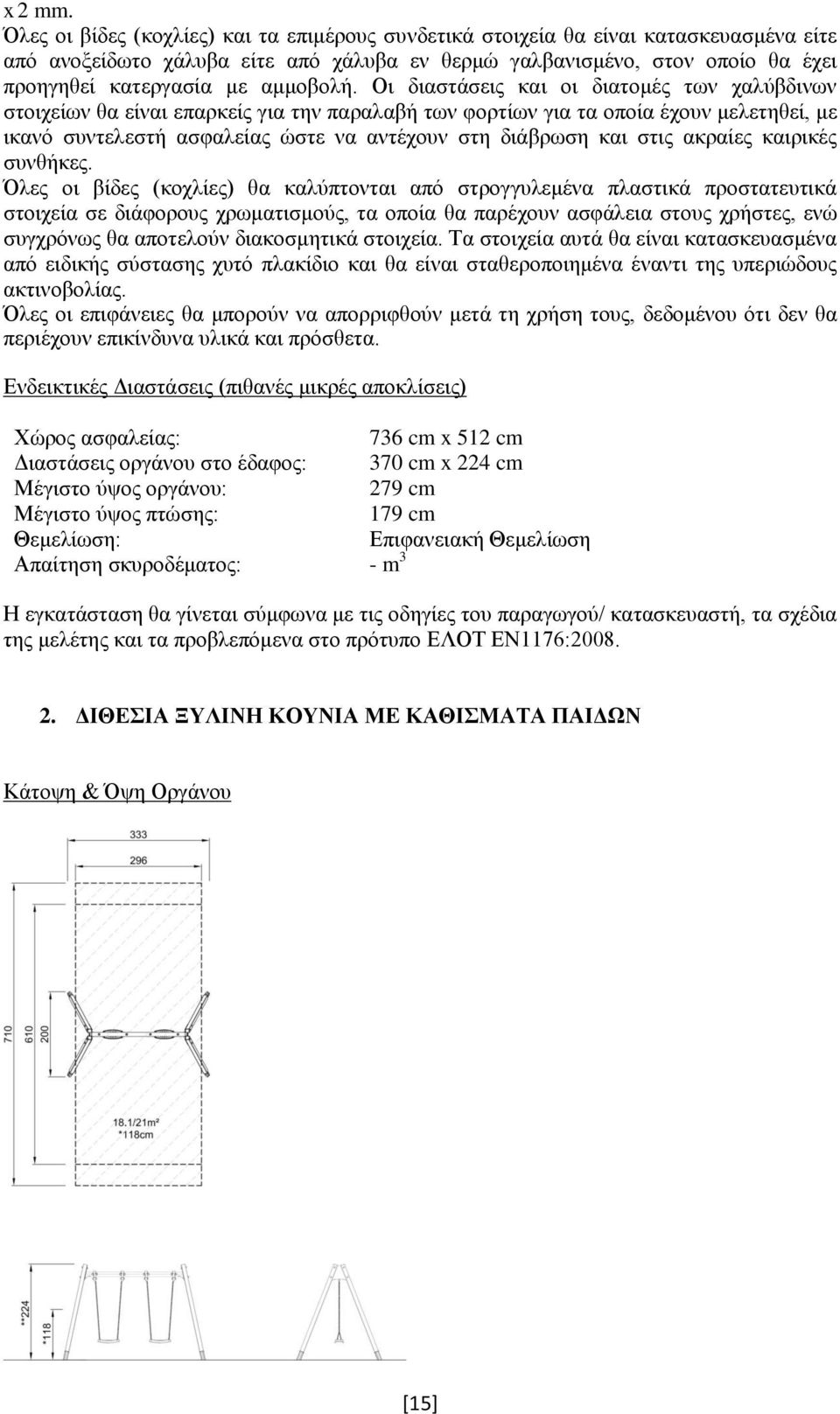

15 x 2 mm. Όλες οι βίδες (κοχλίες) και τα επιμέρους συνδετικά στοιχεία θα είναι κατασκευασμένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερμώ γαλβανισμένο, στον οποίο θα έχει προηγηθεί κατεργασία με αμμοβολή. Οι διαστάσεις και οι διατομές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν μελετηθεί, με ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεμένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωματισμούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασμένα από ειδικής σύστασης χυτό πλακίδιο και θα είναι σταθεροποιημένα έναντι της υπεριώδους ακτινοβολίας. Όλες οι επιφάνειες θα μπορούν να απορριφθούν μετά τη χρήση τους, δεδομένου ότι δεν θα περιέχουν επικίνδυνα υλικά και πρόσθετα. Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: 736 cm x 512 cm Διαστάσεις οργάνου στο έδαφος: 370 cm x 224 cm Μέγιστο ύψος οργάνου: 279 cm Μέγιστο ύψος πτώσης: 179 cm Θεμελίωση: Επιφανειακή Θεμελίωση Απαίτηση σκυροδέματος: - m 3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176: ΔΙΘΕΣΙΑ ΞΥΛΙΝΗ ΚΟΥΝΙΑ ΜΕ ΚΑΘΙΣΜΑΤΑ ΠΑΙΔΩΝ Κάτοψη & Όψη Οργάνου [15]

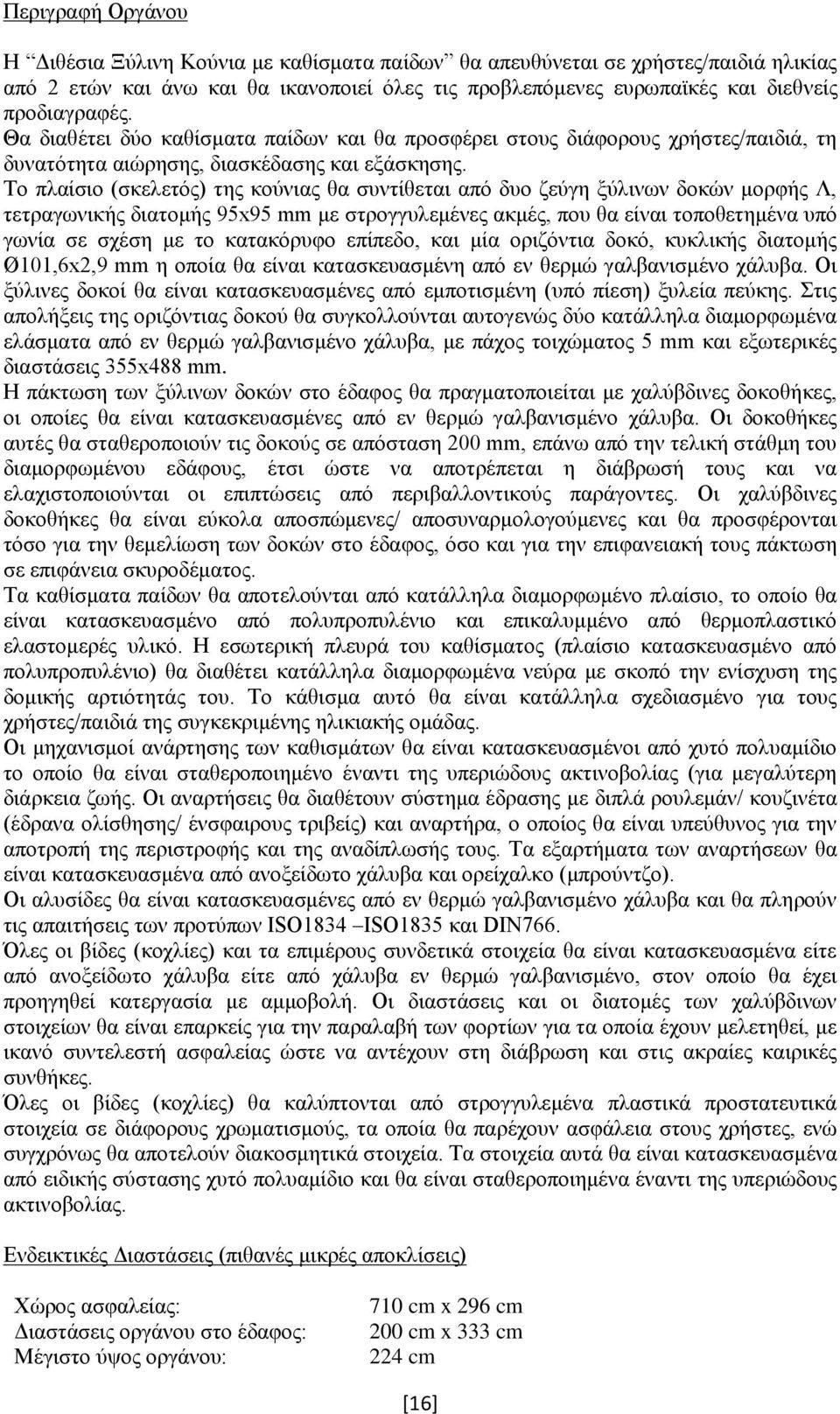

16 Περιγραφή Οργάνου Η Διθέσια Ξύλινη Κούνια με καθίσματα παίδων θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 2 ετών και άνω και θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές και διεθνείς προδιαγραφές. Θα διαθέτει δύο καθίσματα παίδων και θα προσφέρει στους διάφορους χρήστες/παιδιά, τη δυνατότητα αιώρησης, διασκέδασης και εξάσκησης. Το πλαίσιο (σκελετός) της κούνιας θα συντίθεται από δυο ζεύγη ξύλινων δοκών μορφής Λ, τετραγωνικής διατομής 95x95 mm με στρογγυλεμένες ακμές, που θα είναι τοποθετημένα υπό γωνία σε σχέση με το κατακόρυφο επίπεδο, και μία οριζόντια δοκό, κυκλικής διατομής Ø101,6x2,9 mm η οποία θα είναι κατασκευασμένη από εν θερμώ γαλβανισμένο χάλυβα. Οι ξύλινες δοκοί θα είναι κατασκευασμένες από εμποτισμένη (υπό πίεση) ξυλεία πεύκης. Στις απολήξεις της οριζόντιας δοκού θα συγκολλούνται αυτογενώς δύο κατάλληλα διαμορφωμένα ελάσματα από εν θερμώ γαλβανισμένο χάλυβα, με πάχος τοιχώματος 5 mm και εξωτερικές διαστάσεις 355x488 mm. Η πάκτωση των ξύλινων δοκών στο έδαφος θα πραγματοποιείται με χαλύβδινες δοκοθήκες, οι οποίες θα είναι κατασκευασμένες από εν θερμώ γαλβανισμένο χάλυβα. Οι δοκοθήκες αυτές θα σταθεροποιούν τις δοκούς σε απόσταση 200 mm, επάνω από την τελική στάθμη του διαμορφωμένου εδάφους, έτσι ώστε να αποτρέπεται η διάβρωσή τους και να ελαχιστοποιούνται οι επιπτώσεις από περιβαλλοντικούς παράγοντες. Οι χαλύβδινες δοκοθήκες θα είναι εύκολα αποσπώμενες/ αποσυναρμολογούμενες και θα προσφέρονται τόσο για την θεμελίωση των δοκών στο έδαφος, όσο και για την επιφανειακή τους πάκτωση σε επιφάνεια σκυροδέματος. Τα καθίσματα παίδων θα αποτελούνται από κατάλληλα διαμορφωμένο πλαίσιο, το οποίο θα είναι κατασκευασμένο από πολυπροπυλένιο και επικαλυμμένο από θερμοπλαστικό ελαστομερές υλικό. Η εσωτερική πλευρά του καθίσματος (πλαίσιο κατασκευασμένο από πολυπροπυλένιο) θα διαθέτει κατάλληλα διαμορφωμένα νεύρα με σκοπό την ενίσχυση της δομικής αρτιότητάς του. Το κάθισμα αυτό θα είναι κατάλληλα σχεδιασμένο για τους χρήστες/παιδιά της συγκεκριμένης ηλικιακής ομάδας. Οι μηχανισμοί ανάρτησης των καθισμάτων θα είναι κατασκευασμένοι από χυτό πολυαμίδιο το οποίο θα είναι σταθεροποιημένο έναντι της υπεριώδους ακτινοβολίας (για μεγαλύτερη διάρκεια ζωής. Οι αναρτήσεις θα διαθέτουν σύστημα έδρασης με διπλά ρουλεμάν/ κουζινέτα (έδρανα ολίσθησης/ ένσφαιρους τριβείς) και αναρτήρα, ο οποίος θα είναι υπεύθυνος για την αποτροπή της περιστροφής και της αναδίπλωσής τους. Τα εξαρτήματα των αναρτήσεων θα είναι κατασκευασμένα από ανοξείδωτο χάλυβα και ορείχαλκο (μπρούντζο). Οι αλυσίδες θα είναι κατασκευασμένες από εν θερμώ γαλβανισμένο χάλυβα και θα πληρούν τις απαιτήσεις των προτύπων ISO1834 ISO1835 και DIN766. Όλες οι βίδες (κοχλίες) και τα επιμέρους συνδετικά στοιχεία θα είναι κατασκευασμένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερμώ γαλβανισμένο, στον οποίο θα έχει προηγηθεί κατεργασία με αμμοβολή. Οι διαστάσεις και οι διατομές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν μελετηθεί, με ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι βίδες (κοχλίες) θα καλύπτονται από στρογγυλεμένα πλαστικά προστατευτικά στοιχεία σε διάφορους χρωματισμούς, τα οποία θα παρέχουν ασφάλεια στους χρήστες, ενώ συγχρόνως θα αποτελούν διακοσμητικά στοιχεία. Τα στοιχεία αυτά θα είναι κατασκευασμένα από ειδικής σύστασης χυτό πολυαμίδιο και θα είναι σταθεροποιημένα έναντι της υπεριώδους ακτινοβολίας. Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: Διαστάσεις οργάνου στο έδαφος: Μέγιστο ύψος οργάνου: 710 cm x 296 cm 200 cm x 333 cm 224 cm [16]

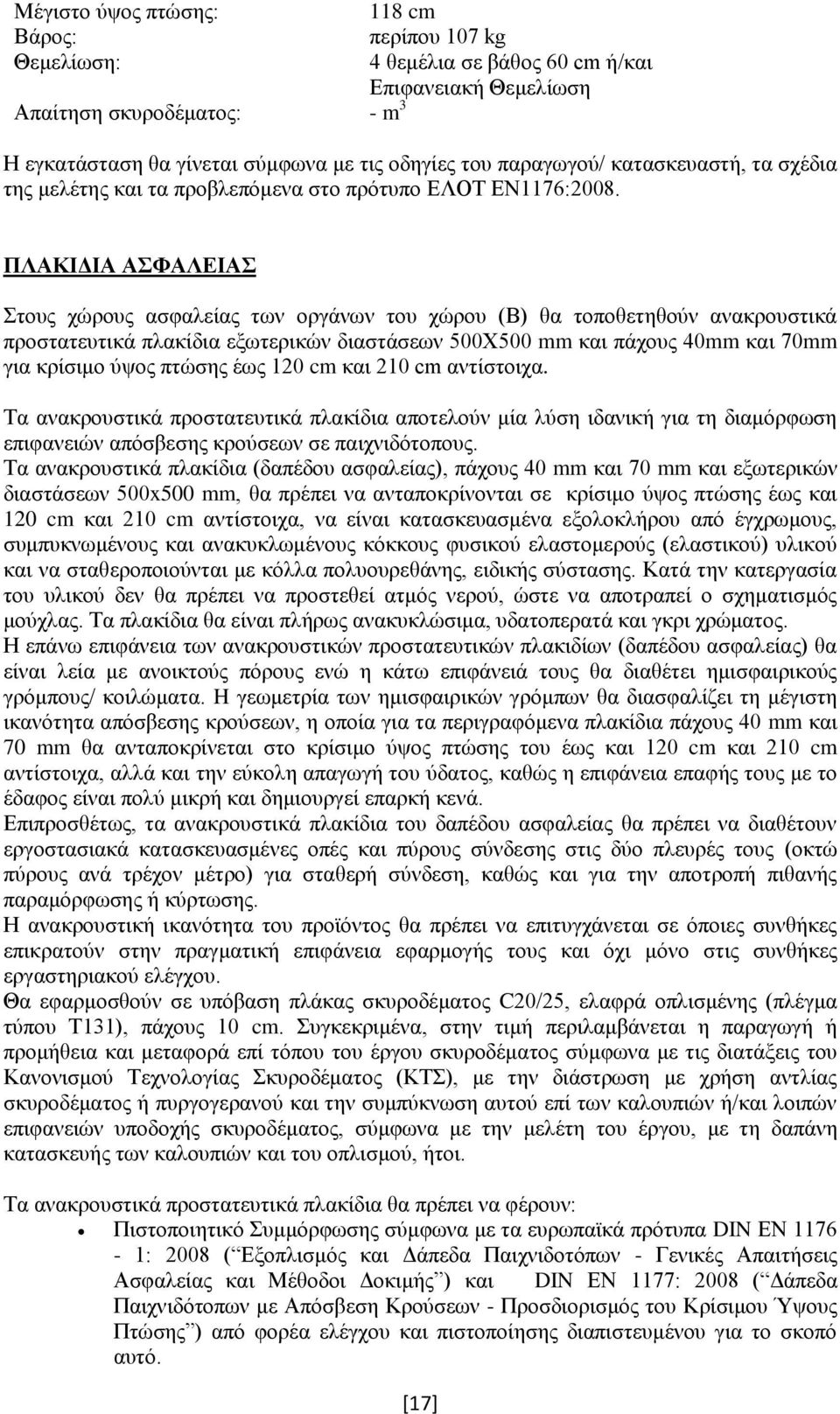

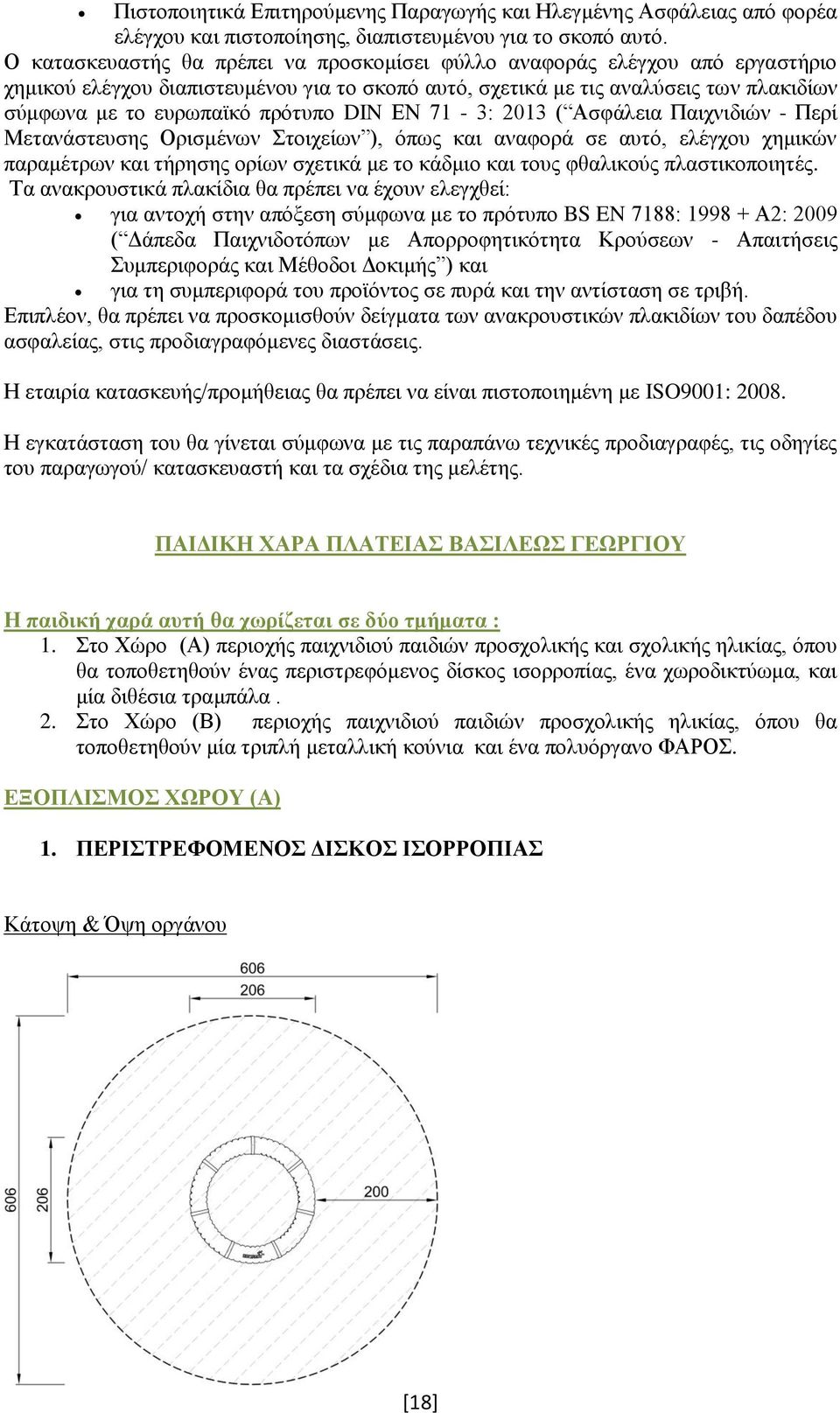

17 Μέγιστο ύψος πτώσης: 118 cm Βάρος: περίπου 107 kg Θεμελίωση: 4 θεμέλια σε βάθος 60 cm ή/και Επιφανειακή Θεμελίωση Απαίτηση σκυροδέματος: - m 3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176:2008. ΠΛΑΚΙΔΙΑ ΑΣΦΑΛΕΙΑΣ Στους χώρους ασφαλείας των οργάνων του χώρου (Β) θα τοποθετηθούν ανακρουστικά προστατευτικά πλακίδια εξωτερικών διαστάσεων 500Χ500 mm και πάχους 40mm και 70mm για κρίσιμο ύψος πτώσης έως 120 cm και 210 cm αντίστοιχα. Τα ανακρουστικά προστατευτικά πλακίδια αποτελούν μία λύση ιδανική για τη διαμόρφωση επιφανειών απόσβεσης κρούσεων σε παιχνιδότοπους. Τα ανακρουστικά πλακίδια (δαπέδου ασφαλείας), πάχους 40 mm και 70 mm και εξωτερικών διαστάσεων 500x500 mm, θα πρέπει να ανταποκρίνονται σε κρίσιμο ύψος πτώσης έως και 120 cm και 210 cm αντίστοιχα, να είναι κατασκευασμένα εξολοκλήρου από έγχρωμους, συμπυκνωμένους και ανακυκλωμένους κόκκους φυσικού ελαστομερούς (ελαστικού) υλικού και να σταθεροποιούνται με κόλλα πολυουρεθάνης, ειδικής σύστασης. Κατά την κατεργασία του υλικού δεν θα πρέπει να προστεθεί ατμός νερού, ώστε να αποτραπεί ο σχηματισμός μούχλας. Τα πλακίδια θα είναι πλήρως ανακυκλώσιμα, υδατοπερατά και γκρι χρώματος. Η επάνω επιφάνεια των ανακρουστικών προστατευτικών πλακιδίων (δαπέδου ασφαλείας) θα είναι λεία με ανοικτούς πόρους ενώ η κάτω επιφάνειά τους θα διαθέτει ημισφαιρικούς γρόμπους/ κοιλώματα. H γεωμετρία των ημισφαιρικών γρόμπων θα διασφαλίζει τη μέγιστη ικανότητα απόσβεσης κρούσεων, η οποία για τα περιγραφόμενα πλακίδια πάχους 40 mm και 70 mm θα ανταποκρίνεται στο κρίσιμο ύψος πτώσης του έως και 120 cm και 210 cm αντίστοιχα, αλλά και την εύκολη απαγωγή του ύδατος, καθώς η επιφάνεια επαφής τους με το έδαφος είναι πολύ μικρή και δημιουργεί επαρκή κενά. Επιπροσθέτως, τα ανακρουστικά πλακίδια του δαπέδου ασφαλείας θα πρέπει να διαθέτουν εργοστασιακά κατασκευασμένες οπές και πύρους σύνδεσης στις δύο πλευρές τους (οκτώ πύρους ανά τρέχον μέτρο) για σταθερή σύνδεση, καθώς και για την αποτροπή πιθανής παραμόρφωσης ή κύρτωσης. Η ανακρουστική ικανότητα του προϊόντος θα πρέπει να επιτυγχάνεται σε όποιες συνθήκες επικρατούν στην πραγματική επιφάνεια εφαρμογής τους και όχι μόνο στις συνθήκες εργαστηριακού ελέγχου. Θα εφαρμοσθούν σε υπόβαση πλάκας σκυροδέματος C20/25, ελαφρά οπλισμένης (πλέγμα τύπου Τ131), πάχους 10 cm. Συγκεκριμένα, στην τιμή περιλαμβάνεται η παραγωγή ή προμήθεια και μεταφορά επί τόπου του έργου σκυροδέματος σύμφωνα με τις διατάξεις του Κανονισμού Τεχνολογίας Σκυροδέματος (ΚΤΣ), με την διάστρωση με χρήση αντλίας σκυροδέματος ή πυργογερανού και την συμπύκνωση αυτού επί των καλουπιών ή/και λοιπών επιφανειών υποδοχής σκυροδέματος, σύμφωνα με την μελέτη του έργου, με τη δαπάνη κατασκευής των καλουπιών και του οπλισμού, ήτοι. Τα ανακρουστικά προστατευτικά πλακίδια θα πρέπει να φέρουν: Πιστοποιητικό Συμμόρφωσης σύμφωνα με τα ευρωπαϊκά πρότυπα DIN ΕΝ : 2008 ( Εξοπλισμός και Δάπεδα Παιχνιδοτόπων - Γενικές Απαιτήσεις Ασφαλείας και Μέθοδοι Δοκιμής ) και DIN ΕΝ 1177: 2008 ( Δάπεδα Παιχνιδότοπων με Απόσβεση Κρούσεων - Προσδιορισμός του Κρίσιμου Ύψους Πτώσης ) από φορέα ελέγχου και πιστοποίησης διαπιστευμένου για το σκοπό αυτό. [17]

18 Πιστοποιητικά Επιτηρούμενης Παραγωγής και Ηλεγμένης Ασφάλειας από φορέα ελέγχου και πιστοποίησης, διαπιστευμένου για το σκοπό αυτό. Ο κατασκευαστής θα πρέπει να προσκομίσει φύλλο αναφοράς ελέγχου από εργαστήριο χημικού ελέγχου διαπιστευμένου για το σκοπό αυτό, σχετικά με τις αναλύσεις των πλακιδίων σύμφωνα με το ευρωπαϊκό πρότυπο DIN ΕΝ 71-3: 2013 ( Ασφάλεια Παιχνιδιών - Περί Μετανάστευσης Ορισμένων Στοιχείων ), όπως και αναφορά σε αυτό, ελέγχου χημικών παραμέτρων και τήρησης ορίων σχετικά με το κάδμιο και τους φθαλικούς πλαστικοποιητές. Τα ανακρουστικά πλακίδια θα πρέπει να έχουν ελεγχθεί: για αντοχή στην απόξεση σύμφωνα με το πρότυπο BS EN 7188: Α2: 2009 ( Δάπεδα Παιχνιδοτόπων με Απορροφητικότητα Κρούσεων - Απαιτήσεις Συμπεριφοράς και Μέθοδοι Δοκιμής ) και για τη συμπεριφορά του προϊόντος σε πυρά και την αντίσταση σε τριβή. Επιπλέον, θα πρέπει να προσκομισθούν δείγματα των ανακρουστικών πλακιδίων του δαπέδου ασφαλείας, στις προδιαγραφόμενες διαστάσεις. Η εταιρία κατασκευής/προμήθειας θα πρέπει να είναι πιστοποιημένη με ISO9001: Η εγκατάσταση του θα γίνεται σύμφωνα με τις παραπάνω τεχνικές προδιαγραφές, τις οδηγίες του παραγωγού/ κατασκευαστή και τα σχέδια της μελέτης. ΠΑΙΔΙΚΗ ΧΑΡΑ ΠΛΑΤΕΙΑΣ ΒΑΣΙΛΕΩΣ ΓΕΩΡΓΙΟΥ Η παιδική χαρά αυτή θα χωρίζεται σε δύο τμήματα : 1. Στο Χώρο (Α) περιοχής παιχνιδιού παιδιών προσχολικής και σχολικής ηλικίας, όπου θα τοποθετηθούν ένας περιστρεφόμενος δίσκος ισορροπίας, ένα χωροδικτύωμα, και μία διθέσια τραμπάλα. 2. Στο Χώρο (Β) περιοχής παιχνιδιού παιδιών προσχολικής ηλικίας, όπου θα τοποθετηθούν μία τριπλή μεταλλική κούνια και ένα πολυόργανο ΦΑΡΟΣ. ΕΞΟΠΛΙΣΜΟΣ ΧΩΡΟΥ (Α) 1. ΠΕΡΙΣΤΡΕΦΟΜΕΝΟΣ ΔΙΣΚΟΣ ΙΣΟΡΡΟΠΙΑΣ Κάτοψη & Όψη οργάνου [18]

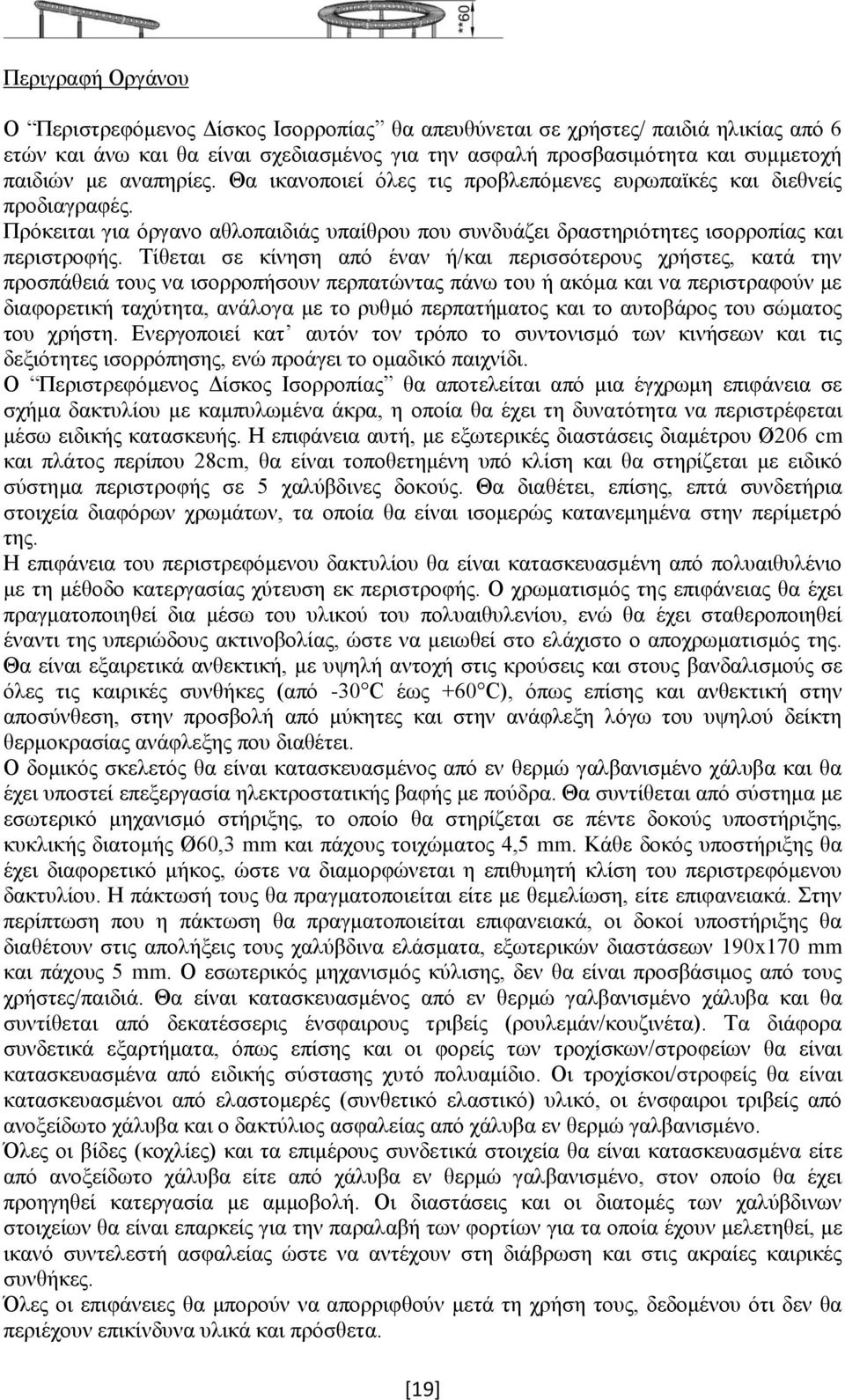

19 Περιγραφή Οργάνου Ο Περιστρεφόμενος Δίσκος Ισορροπίας θα απευθύνεται σε χρήστες/ παιδιά ηλικίας από 6 ετών και άνω και θα είναι σχεδιασμένος για την ασφαλή προσβασιμότητα και συμμετοχή παιδιών με αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές και διεθνείς προδιαγραφές. Πρόκειται για όργανο αθλοπαιδιάς υπαίθρου που συνδυάζει δραστηριότητες ισορροπίας και περιστροφής. Τίθεται σε κίνηση από έναν ή/και περισσότερους χρήστες, κατά την προσπάθειά τους να ισορροπήσουν περπατώντας πάνω του ή ακόμα και να περιστραφούν με διαφορετική ταχύτητα, ανάλογα με το ρυθμό περπατήματος και το αυτοβάρος του σώματος του χρήστη. Ενεργοποιεί κατ αυτόν τον τρόπο το συντονισμό των κινήσεων και τις δεξιότητες ισορρόπησης, ενώ προάγει το ομαδικό παιχνίδι. Ο Περιστρεφόμενος Δίσκος Ισορροπίας θα αποτελείται από μια έγχρωμη επιφάνεια σε σχήμα δακτυλίου με καμπυλωμένα άκρα, η οποία θα έχει τη δυνατότητα να περιστρέφεται μέσω ειδικής κατασκευής. Η επιφάνεια αυτή, με εξωτερικές διαστάσεις διαμέτρου Ø206 cm και πλάτος περίπου 28cm, θα είναι τοποθετημένη υπό κλίση και θα στηρίζεται με ειδικό σύστημα περιστροφής σε 5 χαλύβδινες δοκούς. Θα διαθέτει, επίσης, επτά συνδετήρια στοιχεία διαφόρων χρωμάτων, τα οποία θα είναι ισομερώς κατανεμημένα στην περίμετρό της. Η επιφάνεια του περιστρεφόμενου δακτυλίου θα είναι κατασκευασμένη από πολυαιθυλένιο με τη μέθοδο κατεργασίας χύτευση εκ περιστροφής. Ο χρωματισμός της επιφάνειας θα έχει πραγματοποιηθεί δια μέσω του υλικού του πολυαιθυλενίου, ενώ θα έχει σταθεροποιηθεί έναντι της υπεριώδους ακτινοβολίας, ώστε να μειωθεί στο ελάχιστο ο αποχρωματισμός της. Θα είναι εξαιρετικά ανθεκτική, με υψηλή αντοχή στις κρούσεις και στους βανδαλισμούς σε όλες τις καιρικές συνθήκες (από -30 C έως +60 C), όπως επίσης και ανθεκτική στην αποσύνθεση, στην προσβολή από μύκητες και στην ανάφλεξη λόγω του υψηλού δείκτη θερμοκρασίας ανάφλεξης που διαθέτει. Ο δομικός σκελετός θα είναι κατασκευασμένος από εν θερμώ γαλβανισμένο χάλυβα και θα έχει υποστεί επεξεργασία ηλεκτροστατικής βαφής με πούδρα. Θα συντίθεται από σύστημα με εσωτερικό μηχανισμό στήριξης, το οποίο θα στηρίζεται σε πέντε δοκούς υποστήριξης, κυκλικής διατομής Ø60,3 mm και πάχους τοιχώματος 4,5 mm. Κάθε δοκός υποστήριξης θα έχει διαφορετικό μήκος, ώστε να διαμορφώνεται η επιθυμητή κλίση του περιστρεφόμενου δακτυλίου. Η πάκτωσή τους θα πραγματοποιείται είτε με θεμελίωση, είτε επιφανειακά. Στην περίπτωση που η πάκτωση θα πραγματοποιείται επιφανειακά, οι δοκοί υποστήριξης θα διαθέτουν στις απολήξεις τους χαλύβδινα ελάσματα, εξωτερικών διαστάσεων 190x170 mm και πάχους 5 mm. Ο εσωτερικός μηχανισμός κύλισης, δεν θα είναι προσβάσιμος από τους χρήστες/παιδιά. Θα είναι κατασκευασμένος από εν θερμώ γαλβανισμένο χάλυβα και θα συντίθεται από δεκατέσσερις ένσφαιρους τριβείς (ρουλεμάν/κουζινέτα). Τα διάφορα συνδετικά εξαρτήματα, όπως επίσης και οι φορείς των τροχίσκων/στροφείων θα είναι κατασκευασμένα από ειδικής σύστασης χυτό πολυαμίδιο. Οι τροχίσκοι/στροφείς θα είναι κατασκευασμένοι από ελαστομερές (συνθετικό ελαστικό) υλικό, οι ένσφαιροι τριβείς από ανοξείδωτο χάλυβα και ο δακτύλιος ασφαλείας από χάλυβα εν θερμώ γαλβανισμένο. Όλες οι βίδες (κοχλίες) και τα επιμέρους συνδετικά στοιχεία θα είναι κατασκευασμένα είτε από ανοξείδωτο χάλυβα είτε από χάλυβα εν θερμώ γαλβανισμένο, στον οποίο θα έχει προηγηθεί κατεργασία με αμμοβολή. Οι διαστάσεις και οι διατομές των χαλύβδινων στοιχείων θα είναι επαρκείς για την παραλαβή των φορτίων για τα οποία έχουν μελετηθεί, με ικανό συντελεστή ασφαλείας ώστε να αντέχουν στη διάβρωση και στις ακραίες καιρικές συνθήκες. Όλες οι επιφάνειες θα μπορούν να απορριφθούν μετά τη χρήση τους, δεδομένου ότι δεν θα περιέχουν επικίνδυνα υλικά και πρόσθετα. [19]

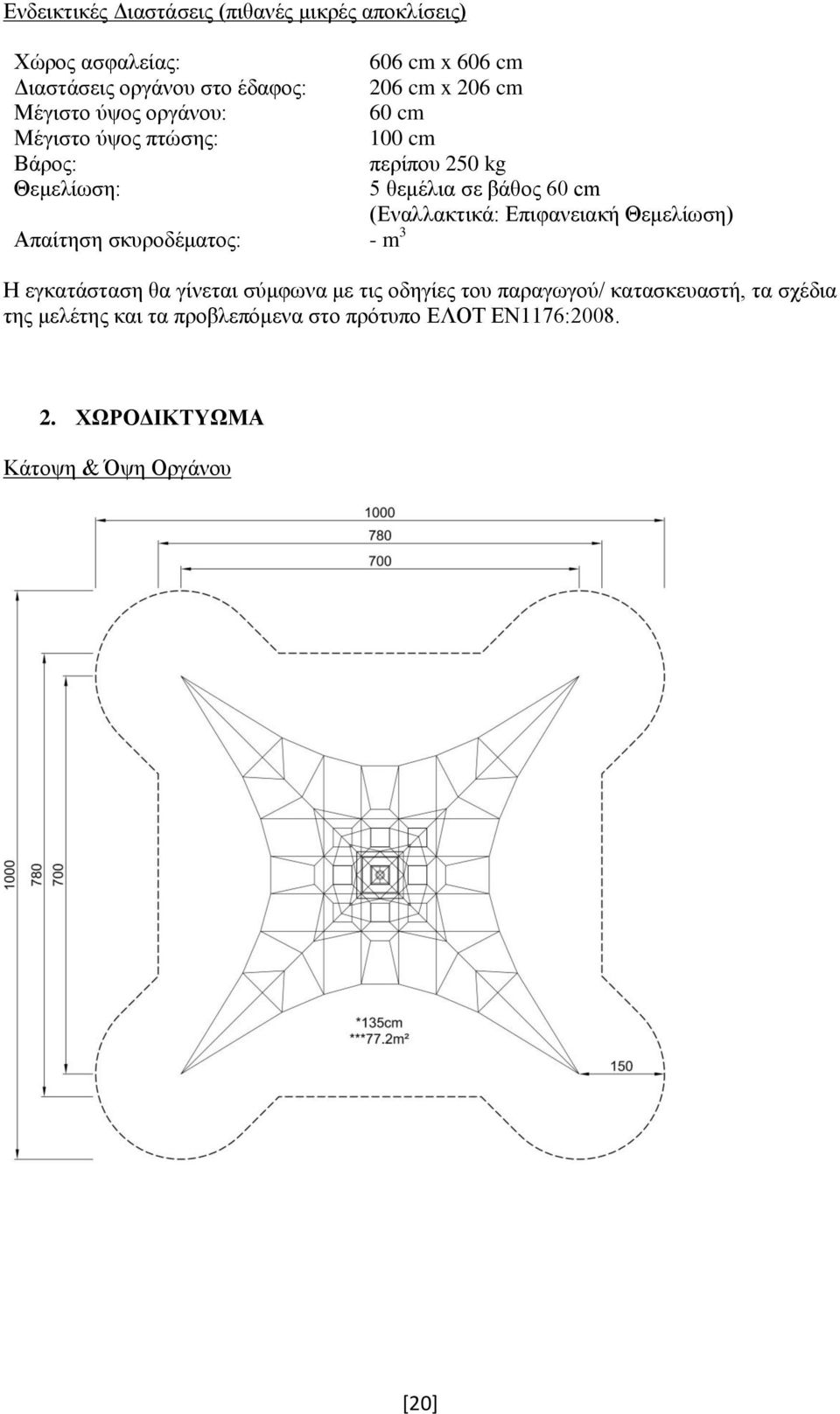

20 Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: 606 cm x 606 cm Διαστάσεις οργάνου στο έδαφος: 206 cm x 206 cm Μέγιστο ύψος οργάνου: 60 cm Μέγιστο ύψος πτώσης: 100 cm Βάρος: περίπου 250 kg Θεμελίωση: 5 θεμέλια σε βάθος 60 cm (Εναλλακτικά: Επιφανειακή Θεμελίωση) Απαίτηση σκυροδέματος: - m 3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176: ΧΩΡΟΔΙΚΤΥΩΜΑ Κάτοψη & Όψη Οργάνου [20]

21 Περιγραφή Οργάνου Το Χωροδικτύωμα με Συμπληρωματικά Εξαρτήματα θα απευθύνεται σε χρήστες/ παιδιά ηλικίας από 3 ετών και άνω και θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές και διεθνείς προδιαγραφές. Πρόκειται για μια διάφανη αρχιτεκτονική χωροκατασκευή, η οποία θα εντάσσεται αρμονικά τόσο στο αστικό περιβάλλον όσο σε κήπους και δασικές περιοχές. Προσφέρεται για τη φυσική εξάσκηση του σώματος και το συντονισμό των κινήσεων, συνδυάζοντας ασκήσεις ισορροπίας, αναρρίχησης και αναπήδησης. Με την προσθήκη των συμπληρωματικών εξαρτημάτων (ένα κάθισμα τύπου εκκρεμές και τέσσερα μικρά καθίσματα), προστίθενται δραστηριότητες αιώρησης και δημιουργούνται θέσεις ανάπαυσης και περιοχές συναναστροφής. Συμβάλλει, επίσης, στην αντίληψη των γεωμετρικών μορφών και των τρόπων διάταξης και συναρμολόγησης των στοιχείων στο χώρο, ενώ βοηθάει στη γενικότερη φυσιολογική και νοητική ανάπτυξη των παιδιών, καλλιεργώντας στο πλαίσιο μιας ευρύτερης συλλογικότητας, την άμιλλα και την επίδειξη των φυσικών δεξιοτήτων. Το χωροδικτύωμα, πυραμιδοειδούς μορφής μέγιστου ύψους 4,45 m με κάτοψη εγγεγραμμένη σε τετράγωνο πλάτους 7 m, θα συντίθεται από πέντε εκτετμημένα οκτάεδρα με μήκος πλέξης 33 cm. Θα στηρίζεται σε ένα κεντρικό πυλώνα στήριξης και θα αγκυρώνεται με άγκιστρα σε τέσσερις κατάλληλα διαμορφωμένες βάσεις. Ο πυλώνας στήριξης, κυκλικής διατομής Ø114,3 mm, θα έχει πάχος τοιχώματος 3,6 mm και συνολικό μήκος 4850 mm. Θα είναι κατασκευασμένος χωρίς ραφές από εν θερμώ γαλβανισμένο χάλυβα τύπου St. 235 (σύμφωνα με τα Γερμανικά Πρότυπα κατά DIN 2448). H κεφαλή του πυλώνα θα είναι κατασκευασμένη από ένα συμπαγές (χυτό) κράμα αλουμινίου, εξωτερικής διαμέτρου Ø120 mm, με στρογγυλεμένες ακμές. Τα συρματόσχοινα θα είναι τύπου Ηρακλή, με ποικίλες επιλογές σε χρωματισμούς. Θα είναι κατασκευασμένα από εξάκλωνα, εν θερμώ γαλβανισμένα σύρματα (καλώδια). Κάθε κλώνος θα περιλαμβάνει επιμέρους χαλύβδινα σύρματα (καλώδια) με εξωτερική διάμετρο Ø0,55 mm και θα περιτυλίσσεται από νήμα πολυαμίδιου. Για τη βελτιστοποίηση αντοχής του συρματόσχοινου στην ικανότητα τριβής και προστασίας από τη διάβρωση, το περίβλημα νήματος πολυαμίδιου θα εφαρμόζεται σε κάθε κλώνο μεμονωμένα με ηλεκτροστατική επαγωγή. Τα ακραία συρματόσχοινα του χωροδικτυώματος θα ενισχύονται από πυρήνα χαλύβδινου σύρματος (καλωδίου) και θα έχουν διάμετρο Ø21 mm. Τα ενδιάμεσα [21]

22 συρματόσχοινα τα οποία θα διαμορφώνουν το δικτύωμα πλήρωσης θα ενισχύονται από πυρήνα συνθετικού νήματος και θα έχουν διάμετρο Ø19 mm. Τα ακραία συρματόσχοινα θα διασταυρώνονται και θα προσαρμόζονται στο επάνω τμήμα της κεφαλής του πυλώνα με ανοξείδωτους συνδέσμους (άγκιστρα) τύπου U, με κατάλληλα διαμορφωμένα σπειρώματα στις απολήξεις τους. Οι δακτύλιοι (ροδέλες) και τα περικόχλια (παξιμάδια) θα εισέρχονται στον πυλώνα κάτω ακριβώς από την κεφαλή του. Οι δακτύλιοι απολήξεως των συρματόσχοινων θα είναι κατασκευασμένοι από αλουμίνιο διπλής κωνικότητας με στρογγυλεμένες ακμές. Οι θήκες αλουμινίου θα είναι DUO 14 και S 22, των Γερμανικών Κανονισμών για τη σύνδεση καλωδίων. Το χωροδικτύωμα θα είναι εξολοκλήρου προσυναρμολογημένο και οι ενώσεις των διασταυρούμενων σημείων του συρματόσχοινου θα πραγματοποιούνται δια μέσω ανοξείδωτων συνδέσμων (άγκιστρα) τύπου S διαμέτρου Ø8 mm (ανοξείδωτος χάλυβας No. 4571). Σε περίπτωση βανδαλιστικής καταστροφής θα είναι δυνατή η μεμονωμένη επί τόπου αντικατάστασή τους, σε συνδυασμό με τη δυνατότητα λύσης των συνδετικών στοιχείων επί τόπου της εγκατάστασης. Οι μεμβράνες, συνολικού πάχους 7,5 mm, θα είναι κατασκευασμένες από αντιολισθητικό ιμάντα από ελαστομερές υλικό και σταθεροποιημένες έναντι της υπεριώδους ακτινοβολίας. Θα ενισχύονται εσωτερικά από τέσσερεις στρώσεις (ίνες) πολυεστέρα. Οι μεμβράνες θα συναρμολογούνται με το χωροδικτύωμα μέσω κατάλληλα διαμορφωμένων οπών και ανοξείδωτων συνδέσμων (ή άγκιστρων) τύπου S, διαμέτρου Ø8 mm (ανοξείδωτος χάλυβας No. 4571). Οι κεφαλές ( ροδάντζες ) των συρματόσχοινων θα είναι κατασκευασμένες από χάλυβα εν θερμώ γαλβανισμένο. Οι ακμές των κεφαλών θα είναι διπλής κωνικότητας με στρογγυλεμένες ακμές και θα μπορούν να προσαρμόζονται κατάλληλα σε κάθε διάμετρο συρματόσχοινου. Οι εντατήρες/ελκυστήρες θα είναι κατασκευασμένοι από εν θερμώ γαλβανισμένο χάλυβα και θα διαθέτουν κυλινδρική διαμόρφωση και χειρισμό ασφαλείας με αυτασφαλιζόμενα περικόχλια (παξιμάδια ασφαλείας) και μηχανισμούς αποτροπής ξεβιδώματος. Το τεμάχιο στήριξης του κεντρικού πυλώνα στήριξης, θα είναι κατασκευασμένο από εν θερμώ γαλβανισμένο χάλυβα και θα αποτελείται από μία επίπεδη βάση, εξωτερικών διαστάσεων 200 x 200 mm και πάχους ελάσματος 15 mm και μία σωλήνα, κυκλικής διατομής Ø88,9 mm, με πάχος τοιχώματος 3,2 mm και μήκος 1000 mm. Τα 4 τεμάχια άγκιστρων εφελκυσμού θα είναι κατασκευασμένα από χάλυβα εν θερμώ γαλβανισμένο (τύπου St. 235) και θα συνδέονται με πρόσθετα άγκιστρα ασφαλείας μέσω ράβδων κυκλικής διατομής (συμπληρωματική ασφάλεια αγκύρωσης). Τα άγκιστρα εφελκυσμού θα έχουν συνολικές διαστάσεις 80 x 25 x 1000 mm, τα άγκιστρα ασφαλείας 80 x 15 x 1000 mm και οι (συνδετικές) ράβδοι Ø20 x 500 mm. Το χωροδικτύωμα θα διαθέτει τα εξής συμπληρωματικά στοιχεία: Δύο μικρές τετράγωνες μεμβράνες γύρω από τον κεντρικό πυλώνα. Στατικές Ιδιότητες Φορτίο θραύσεως των καλωδίων (πλήρωσης) του χωροδικτυώματος 42,50 ΚΝ και εξωτερικής διαμέτρου 19mm. Φορτίο θραύσεως των ακραίων καλωδίων 133,31 ΚΝ και εξωτερικής διαμέτρου 21mm. Βαθμός ασφαλείας στα ακραία καλώδια Χ4. Φορτίο θραύσεως αγκίστρων (συνδέσεων) 30 ΚΝ Χ2. Συρματόσχοινο δύσφλεκτο σύμφωνα με το DIN4102 (υπό την επίδραση της φλόγας δεν επηρεάζεται η αντοχή των καλωδίων). Ενδεικτικές Διαστάσεις (πιθανές μικρές αποκλίσεις) Χώρος ασφαλείας: 1000 cm x 1000 cm Διαστάσεις οργάνου στο έδαφος: 700 cm x 700 cm Μέγιστο ύψος οργάνου: 445 cm [22]

23 Μέγιστο ύψος πτώσης: 135 cm Θεμελίωση: 4 βάθρα αγκύρωσης 140 x 100 x 70 cm 1 θεμέλιο αγκύρωσης 100 x 100 x 70 cm (Θεμελίωση σε βάθος 110 cm) Απαίτηση σκυροδέματος C 25/30: 4,60 m 3 Η εγκατάσταση θα γίνεται σύμφωνα με τις οδηγίες του παραγωγού/ κατασκευαστή, τα σχέδια της μελέτης και τα προβλεπόμενα στο πρότυπο ΕΛΟΤ ΕΝ1176: ΜΕΤΤΑΛΙΚΗ ΔΙΘΕΣΙΑ ΤΡΑΜΠΑΛΑ ΜΕ ΔΙΠΛΟ ΕΛΑΤΗΡΙΟ Κάτοψη & Όψη Οργάνου Περιγραφή Οργάνου Η Διθέσια Τραμπάλα με Διπλό Ελατήριο θα απευθύνεται σε χρήστες/παιδιά ηλικίας από 3 ετών και άνω θα είναι σχεδιασμένη για την ασφαλή προσβασιμότητα και συμμετοχή παιδιών με αναπηρίες. Θα ικανοποιεί όλες τις προβλεπόμενες ευρωπαϊκές και διεθνείς προδιαγραφές. Πρόκειται για μια πολυλειτουργική τραμπάλα που συνδυάζει δραστηριότητες ταλάντωσης, ισορροπίας, αλλά και παιχνιδιού ρόλων. Επιτρέπει την ταυτόχρονη χρήση της από περισσότερους των δυο χρηστών. Θα αποτελείται από δυο καθίσματα διαφορετικού χρώματος σε σχήμα λοβού, τα οποία θα συνδέονται μεταξύ τους με μια χαλύβδινη δοκό, στηριζόμενη έκκεντρα στο έδαφος, μέσα από ειδικά κατασκευασμένο σύστημα ταλάντωσης με δυο ελατήρια. Στο κέντρο της δοκού θα υπάρχει επιφάνεια ελλειψοειδούς μορφής (πλατφόρμα ισορροπίας), η οποία θα μπορεί να χρησιμοποιηθεί ως επιφάνεια ισορροπίας, ακόμα και κατά τη διάρκεια της ταλάντωσης της τραμπάλας. Κατ αυτόν τον τρόπο θα αναπτύσσεται ένα διαδραστικό και διασκεδαστικό παιχνίδι, το οποίο θα στηρίζεται στην επικοινωνία και αλληλεπίδραση των χρηστών. Ο δομικός σκελετός θα είναι κατασκευασμένος από εν θερμώ γαλβανισμένο χάλυβα και θα έχει υποστεί επεξεργασία ηλεκτροστατικής βαφής με πούδρα. Η κεντρική δοκός (άξονας ταλάντωσης) στα άκρα της οποίας θα είναι προσαρτημένα τα δυο καθίσματα, θα είναι κατασκευασμένη από σωλήνα κυκλικής διατομής Ø76,1 mm, με συνολικό μήκος 2740 mm. Οι χειρολαβές θα είναι προσαρτημένες σε ειδικά διαμορφωμένες σωλήνες καμπύλης μορφής με κυκλική διατομή Ø38mm, ενώ οι ποδολαβές σε σωλήνες διατομής Ø33,7 mm. Τα διάφορα χαλύβδινα μεμονωμένα τμήματα θα συγκολλούνται μεταξύ τους αυτογενώς. Το σύστημα έδρασης της δοκού θα αποτελείται από χαλύβδινα ελάσματα, τα οποία θα είναι προσαρτημένα σε μια χαλύβδινη βάση εξωτερικών διαστάσεων κάτοψης 120 x 1000 mm. [23]
