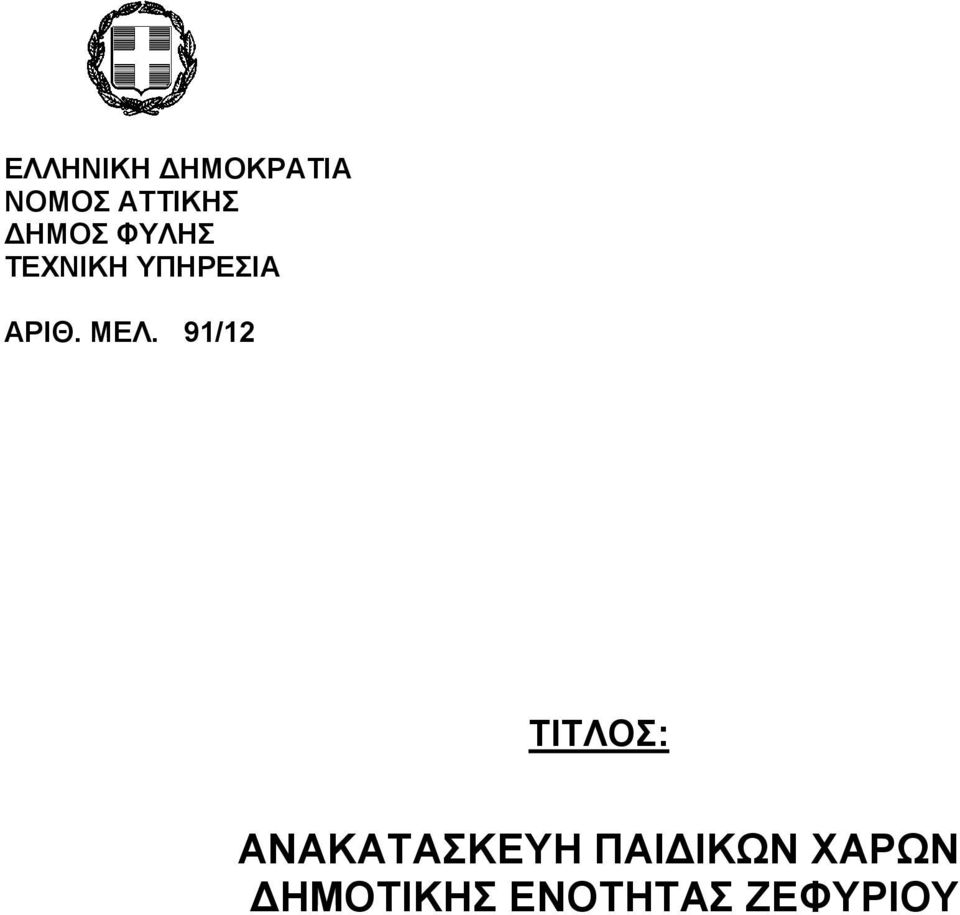

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΑΤΤΙΚΗΣ ΔΗΜΟΣ ΦΥΛΗΣ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΑΡΙΘ. ΜΕΛ. 91/12 ΤΙΤΛΟΣ: ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ ΔΗΜΟΤΙΚΗΣ ΕΝΟΤΗΤΑΣ ΖΕΦΥΡΙΟΥ

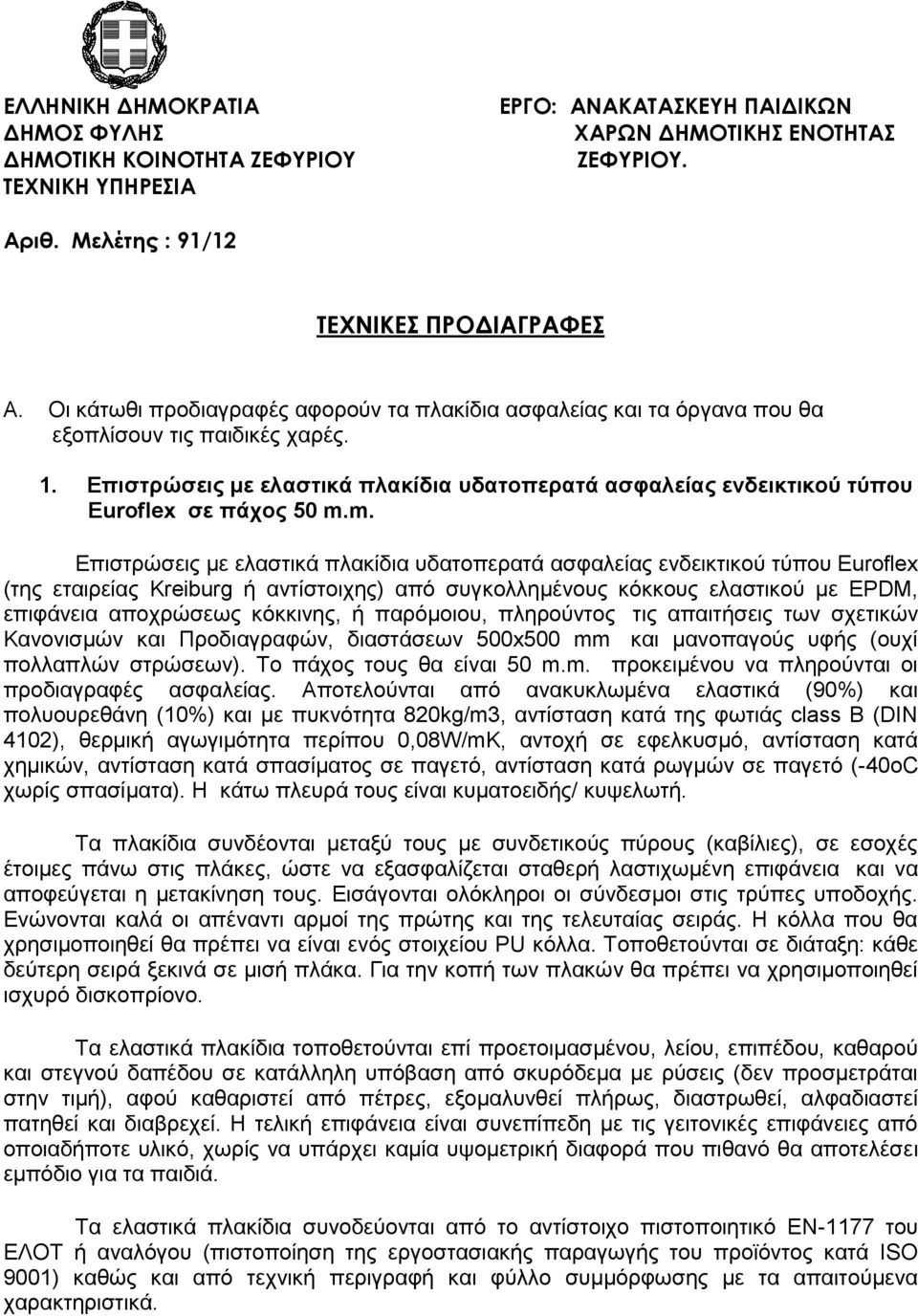

2 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΔΗΜΟΣ ΦΥΛΗΣ ΔΗΜΟΤΙΚΗ ΚΟΙΝΟΤΗΤΑ ΖΕΦΥΡΙΟΥ ΤΕΧΝΙΚΗ ΥΠΗΡΕΣΙΑ ΕΡΓΟ: ΑΝΑΚΑΤΑΣΚΕΥΗ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ ΔΗΜΟΤΙΚΗΣ ΕΝΟΤΗΤΑΣ ΖΕΦΥΡΙΟΥ. Αριθ. Μελέτης : 91/12 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ Α. Οι κάτωθι προδιαγραφές αφορούν τα πλακίδια ασφαλείας και τα όργανα που θα εξοπλίσουν τις παιδικές χαρές. 1. Επιστρώσεις με ελαστικά πλακίδια υδατοπερατά ασφαλείας ενδεικτικού τύπου Euroflex σε πάχος 50 m.m. Επιστρώσεις με ελαστικά πλακίδια υδατοπερατά ασφαλείας ενδεικτικού τύπου Euroflex (της εταιρείας Kreiburg ή αντίστοιχης) από συγκολλημένους κόκκους ελαστικού με EPDM, επιφάνεια αποχρώσεως κόκκινης, ή παρόμοιου, πληρούντος τις απαιτήσεις των σχετικών Κανονισμών και Προδιαγραφών, διαστάσεων 500x500 mm και μανοπαγούς υφής (ουχί πολλαπλών στρώσεων). Το πάχος τους θα είναι 50 m.m. προκειμένου να πληρούνται οι προδιαγραφές ασφαλείας. Αποτελούνται από ανακυκλωμένα ελαστικά (90%) και πολυουρεθάνη (10%) και με πυκνότητα 820kg/m3, αντίσταση κατά της φωτιάς class B (DIN 4102), θερμική αγωγιμότητα περίπου 0,08W/mK, αντοχή σε εφελκυσμό, αντίσταση κατά χημικών, αντίσταση κατά σπασίματος σε παγετό, αντίσταση κατά ρωγμών σε παγετό (-40οC χωρίς σπασίματα). Η κάτω πλευρά τους είναι κυματοειδής/ κυψελωτή. Τα πλακίδια συνδέονται μεταξύ τους με συνδετικούς πύρους (καβίλιες), σε εσοχές έτοιμες πάνω στις πλάκες, ώστε να εξασφαλίζεται σταθερή λαστιχωμένη επιφάνεια και να αποφεύγεται η μετακίνηση τους. Εισάγονται ολόκληροι οι σύνδεσμοι στις τρύπες υποδοχής. Ενώνονται καλά οι απέναντι αρμοί της πρώτης και της τελευταίας σειράς. Η κόλλα που θα χρησιμοποιηθεί θα πρέπει να είναι ενός στοιχείου PU κόλλα. Τοποθετούνται σε διάταξη: κάθε δεύτερη σειρά ξεκινά σε μισή πλάκα. Για την κοπή των πλακών θα πρέπει να χρησιμοποιηθεί ισχυρό δισκοπρίονο. Τα ελαστικά πλακίδια τοποθετούνται επί προετοιμασμένου, λείου, επιπέδου, καθαρού και στεγνού δαπέδου σε κατάλληλη υπόβαση από σκυρόδεμα με ρύσεις (δεν προσμετράται στην τιμή), αφού καθαριστεί από πέτρες, εξομαλυνθεί πλήρως, διαστρωθεί, αλφαδιαστεί πατηθεί και διαβρεχεί. Η τελική επιφάνεια είναι συνεπίπεδη με τις γειτονικές επιφάνειες από οποιαδήποτε υλικό, χωρίς να υπάρχει καμία υψομετρική διαφορά που πιθανό θα αποτελέσει εμπόδιο για τα παιδιά. Τα ελαστικά πλακίδια συνοδεύονται από το αντίστοιχο πιστοποιητικό ΕΝ-1177 του ΕΛΟΤ ή αναλόγου (πιστοποίηση της εργοστασιακής παραγωγής του προϊόντος κατά ISO 9001) καθώς και από τεχνική περιγραφή και φύλλο συμμόρφωσης με τα απαιτούμενα χαρακτηριστικά.

3 Β. ΕΞΟΠΛΙΣΜΟΙ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ\ ΟΡΓΑΝΑ ΠΑΙΔΙΚΩΝ ΧΑΡΩΝ 1. Σύνθετο όργανο νηπίων στο «Σκεπαστό» Σύντομη Περιγραφή (ΕΝΔΕΙΚΤΙΚΗ ΜΟΡΦΗ) Το όργανο παιδικής χαράς είναι μία σύνθεση που προσφέρει τρείς (3) δραστηριότητες. Αυτές είναι μια ολίσθηση, μία διέλευση μέσω πλαστικού κυλινδρικού τούνελ και μία αναρρίχηση μέσω επικλινή τοίχου αναρρίχησης. Ο σχεδιασμός του οργάνου καλύπτει τα πρότυπα ασφαλείας EN και τα υλικά κατασκευής είναι φιλικά τόσο προς τον χρήστη όσο και προς το περιβάλλον. Γενικές Διαστάσεις Οργάνου Μέγιστο μήκος Μέγιστο πλάτος Μέγιστο ύψος Ελάχιστο μήκος Ελάχιστο πλάτος Ελάχιστο ύψος Ελάχιστος Απαιτούμενος Χώρος Οργάνου 4100 mm 3500 mm 3000 mm 8000 mm 7000 mm 3500 mm Τεχνική Περιγραφή Οργάνου Το σύνθετο όργανο αποτελείται από δύο βασικούς πύργους 1x1m με πλατφόρμα σε ύψος 1000mm οι οποίοι συνδέονται μεταξύ τους με ένα πλαστικό κυλινδρικό τούνελ μήκους 1m. Η κατασκευή των πύργων γίνεται με την στήριξη μιας ξύλινης πλατφόρμας (δοκοί 90x90x1000 που σχηματίζουν πλαίσιο πάνω στο οποίο δημιουργείται ξύλινη επιφάνεια από σανίδες) σε τέσσερις (4) ορθοστάτες διατομής 90x90mm. Η πλατφόρμα του ενός πύργου είναι τετράγωνη με εσωτερικές διαστάσεις 1000x1000mm ενώ αυτή του δεύτερου είναι τρίγωνη με τις κάθετες πλευρές να έχουν μήκος 1000mm. Ο ένας πύργος διαθέτει δύο ξύλινους φράχτες και έναν επικλινή τοίχο αναρρίχησης με ξύλινες προεξοχές ως σταθερά σημεία στήριξης των άκρων των παιδιών ενώ η τέταρτη πλευρά προσφέρει ελεύθερη πρόσβαση στο τούνελ. Ο δεύτερος πύργος διαθέτει έναν ξύλινο φράχτη και μια τσουλήθρα για την πρόσβαση στην οποία χρησιμοποιούνται πλευρικά τεμάχια από HPL τα οποία σε συνδυασμό με την οριζόντια μεταλλική μπάρα διασφαλίζουν την ορθή είσοδο του παιδιού στην τσουλήθρα, δηλαδή σε καθιστή θέση. Οι δύο πύργοι είναι ασκεπής ενώ ο ένας ορθοστάτης 90x90mm φέρει διακοσμητικό σκέπαστρο. Η θεμελίωση του οργάνου στο έδαφος γίνεται μέσω ειδικών δοκοθηκών από δύο τεμάχια γαλβανισμένης λαμαρίνας που διαθέτουν τρείς ειδικές νευρώσεις οι οποίες και εγγυώνται την ποιοτική συναρμογή. Οι δοκοθήκες αυτές είναι σχεδιασμένες έτσι ώστε να διατηρούν τους ξύλινους ορθοστάτες σε σημαντική απόσταση από την επιφάνεια του εδάφους ώστε να τους προφυλάσσει έτσι από την

4 υγρασία και άλλες δυσάρεστες συνέπειες. Η σύνδεση με τον ορθοστάτη διατομής 90x90mm γίνεται με δύο (2) περαστές γαλβανισμένες κασονόβιδες Μ10 και τα αντίστοιχα παξιμάδια ασφαλείας. Η κατασκευή εδράζεται στο έδαφος με ειδικά θεμέλια σε βάθος 460mm σύμφωνα με το ΕΝ και προσθέτει την απαραίτητη σταθερότητα και κατά συνέπεια ασφάλεια που απαιτείται σε κάθε σύνθεση οργάνου παιδικής χαράς. Προδιαγραφές υλικών Ξυλεία Για την κατασκευή του εξοπλισμού χρησιμοποιείται ξυλεία Πεύκης Αρκτικού κύκλου, ειδικά επεξεργασμένη με την τεχνική εμποτισμού υπό πίεση, για την μακροχρόνια χρήση σε εξωτερικούς χώρους. Η σύνθετη αντεπικολλητή ξυλεία είναι ένα εξαιρετικό υλικό λόγω της ανθεκτικότητας και της ευκολίας στην κατεργασία που διαθέτει η οποία παρέχει την δυνατότητα κατασκευής καμπύλων δοκών. Οι ανοχές τις ξυλείας είναι σύμφωνες με το πρότυπο EN-390 και η επικόλληση γίνεται με χρήση κόλλας Type 1 σύμφωνα με το πρότυπο EN-301. Η σκληρότητα η ακαμψία και η πυκνότητα είναι τύπου GL 24h και η αντοχή βαθμονομείται με 4 κατά το πρότυπο EN Η ξυλεία έχει αντίδραση στην φωτιά D-s2, d0 και η κατηγορία εκπομπής φορμαλδεΰδης είναι E1. Η ξυλεία που έχει επιλέγει έχει ιδιαίτερα μεγάλη μηχανική αντοχή, είναι επεξεργασμένη και βαμμένη µε υδατοδιαλυτικά µη τοξικά χρώματα για την αντοχή της στον χρόνο και τις καιρικές συνθήκες. Κάθε τεμάχιο που χρησιμοποιείται έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να µην αφήνει ακίδες στην επιφάνεια του σύμφωνα µε ΕΝ Βαφή σε ξύλινες εφαρμογές Στην κατασκευή χρησιμοποιούνται υδατοδιαλυτά χρώματα με προσθήκη κεριού τα οποία διακοσμούν και προστατεύουν το ξύλο από υπεριώδη ακτινοβολία, μύκητες και τις καιρικές συνθήκες. Η προσθήκη κεριού στα υδατοδιαλυτά προϊόντα δημιουργεί περεταίρω αδιαβροχοποίηση του ξύλου με αποτέλεσμα μεγαλύτερη διάρκεια στον χρόνο συντήρησης του ξύλου. Στην βαφή δεν περιέχονται τοξικές και βλαβερές ουσίες για παιδιά και πληροί τις απαιτήσεις του ευρωπαϊκού προτύπου ΕΝ 71-3 που αφορά την χρήση ξύλινων αντικειμένων από παιδιά. Τσουλήθρα και είσοδοι τσουλήθρας Οι είσοδοι των τσουληθρών όπως και τα πλαϊνά τοιχώματα της τσουλήθρας κατασκευάζονται από ελαστομερή υψηλής πίεσης (HPL). Το HPL είναι ένα σύγχρονο, οικολογικό υλικό στον τομέα των σύνθετων φύλλων που παράγεται κάτω από πολύ υψηλή πίεση και θερμοκρασία με τελικό πάχος 6 έως 10mm. Παρουσιάζει εξαιρετικά μεγάλες αντοχές στις καιρικές συνθήκες και καταπονήσεις και το χαρακτηρίζει η μεγάλη διάρκεια ζωής του. Ο αύλακας της τσουλήθρας κατασκευάζεται από πολυεστέρα ενώ για την σύνδεση των δύο τεμαχίων της εισόδου σε αυτόν χρησιμοποιείται μεταλλική σωλήνα φ33mm. Τούνελ κύλινδρος 1μ Το υλικό είναι υψηλής ποιότητας πολυαιθυλένιο HDPE (HIGH DENSITY POLYETHYLENE). Το πολυμερές αυτό είναι υψηλής ανθεκτικότητας, πυκνότητας 0,964 kg/m³, αντοχής εφελκυσμού 4400psi, όριο κάμψης psi και έχει αντοχή στην καύση Β2 κατά DIN Είναι πλήρως ασφαλές υλικό για τους χρήστες ενώ ταυτόχρονα είναι φιλικό προς το περιβάλλον. Σύνδεσμοι από πολυμερές Οι σύνδεσμοι αυτοί κατασκευάζονται από πολυπροπυλένιο (BC650MO), είναι ανακυκλώσιμοι και διαθέτουν UV για την προστασία από την υπεριώδη ακτινοβολία. Ο χρωματισμός των συνδέσμων είναι εφικτός σε κάθε δυνατό συνδυασμό χρωμάτων χωρίς να υπάρχει ό φόβος της αστοχίας στην βαφή. Βαφές μεταλλικών μερών Οι βαφές που χρησιμοποιούνται για τα τμήματα της κατασκευής είναι ακίνδυνες προς τον χρήστη και φιλικές προς το περιβάλλον ενώ ταυτόχρονα λειτουργούν και ως πρόσθετο προστατευτικό. Είναι ειδικά επιλεγμένες για να καλύπτουν τις φυσικές κλιματολογικές συνθήκες και είναι σύμφωνες με τα ευρωπαϊκά πρότυπα. Για την τελική επίτευξη της μέγιστης προστασίας χρησιμοποιείται επιπρόσθετα ηλεκτροστατική βαφή πούδρας δύο στρωμάτων.

5 Μεταλλικοί σύνδεσμοι Οι κοχλίες και οι μεταλλικοί σύνδεσμοι είναι από ανοξείδωτο χάλυβα ώστε να μην σκουριάζουν ή από χάλυβα γαλβανισμένο, με χαμηλή περιεκτικότητα σε μόλυβδο, σύμφωνα με τους κανονισμούς των DIN. Λαμαρίνα (Δοκοθήκη) Η δοκοθήκη κατασκευάζεται από γαλβανισμένη λαμαρίνα 2mm με δυνατότητα ηλεκτροστατικής βαφής με οποιοδήποτε χρωματισμό ή συνδυασμό χρωμάτων. Πάκτωση οργάνου Η θεμελίωση του οργάνου στο έδαφος γίνεται μέσω ειδικών δοκοθηκών από δύο τεμάχια γαλβανισμένης λαμαρίνας που διαθέτουν τρείς ειδικές νευρώσεις οι οποίες και εγγυώνται την ποιοτική συναρμογή. Οι δοκοθήκες αυτές είναι σχεδιασμένες έτσι ώστε να διατηρούν τους ξύλινους ορθοστάτες σε σημαντική απόσταση από την επιφάνεια του εδάφους ώστε να τους προφυλάσσει έτσι από την υγρασία και άλλες δυσάρεστες συνέπειες. Η σύνδεση με τον ορθοστάτη διατομής 90x90mm γίνεται με δύο (2) περαστές γαλβανισμένες κασονόβιδες Μ10 και τα αντίστοιχα παξιμάδια ασφαλείας. Η κατασκευή εδράζεται στο έδαφος με ειδικά θεμέλια σε βάθος 460mm σύμφωνα με το ΕΝ και προσθέτει την απαραίτητη σταθερότητα και κατά συνέπεια ασφάλεια που απαιτείται σε κάθε σύνθεση οργάνου παιδικής χαράς. Οι κοχλίες που χρησιμοποιούνται για την σύνδεση του ορθοστάτη με την δοκοθήκη δημιουργούν προεξοχές που καλύπτονται πλήρως όπως ορίζει το πρότυπο ΕΝ Το υλικό που χρησιμοποιείται για την θεμελίωση είναι σκυρόδεμα και καλύπτει περίπου 350mm από το βάθος του ανοίγματος καθώς τα υπόλοιπα 200mm καλύπτονται με χώμα. 2. Σύνθετο όργανο παίδων στο «ΣΚΕΠΑΣΤΟ» (ΕΝΔΕΙΚΤΙΚΗ ΜΟΡΦΗ) Σύντομη Περιγραφή Το όργανο παιδικής χαράς είναι μία σύνθεση που προσφέρει τέσσερις (4) δραστηριότητες. Αυτές είναι μια ολίσθηση, μία αναρρίχηση μέσω κάθετου τοίχου αναρρίχησης, μία αναρρίχηση μέσω καμπύλης αναρρίχησης και μία κατάβαση τύπου «πυροσβέστη». Το όργανο απευθύνεται σε παιδιά 3-12 ετών. Ο σχεδιασμός του οργάνου καλύπτει τα πρότυπα ασφαλείας EN και τα υλικά κατασκευής είναι φιλικά τόσο προς τον χρήστη όσο και προς το περιβάλλον.

6 Γενικές Διαστάσεις Οργάνου Ελάχιστος Απαιτούμενος Χώρος Οργάνου Μέγιστο μήκος : 4700mm Μέγιστο πλάτος : 3550mm Μέγιστο ύψος : 3400mm Ελάχιστο μήκος : 8500mm Ελάχιστο πλάτος : 6500mm Ελάχιστο ύψος : 4000mm Τεχνική Περιγραφή Οργάνου Το σύνθετο όργανο αποτελείται από έναν κεντρικό πύργο 1x1m με πλατφόρμα σε ύψος 1200mm ο οποίος συνδέεται με τέσσερις ακόμα τριγωνικές πλατφόρμες. Η κατασκευή του γίνεται με την στήριξη μιας ξύλινης πλατφόρμας (δοκοί 90x90x1000 που σχηματίζουν πλαίσιο πάνω στο οποίο δημιουργείται ξύλινη επιφάνεια από σανίδες) σε τέσσερις (4) ορθοστάτες διατομής 90x90mm. Ο κεντρικός πύργος διαθέτει τετράριχτο ξύλινο σκέπαστρο ενώ πλευρικά είναι ελεύθερος για την πρόσβαση στις τριγωνικές πλατφόρμες. Κάθε μία από αυτές τις πλατφόρμες διαθέτει έναν ξύλινο φράχτη και μία δραστηριότητα. Η πρώτη διαθέτει μια τσουλήθρα για την πρόσβαση στην οποία χρησιμοποιούνται πλευρικά τεμάχια από HPL τα οποία σε συνδυασμό με την οριζόντια μεταλλική μπάρα διασφαλίζουν την ορθή είσοδο του παιδιού στην τσουλήθρα, δηλαδή σε καθιστή θέση. Η δεύτερη τριγωνική πλατφόρμα, δεξιόστροφα, διαθέτει κάθετο τοίχο αναρρίχησης με ειδικές χούφτες για την σταθερή στήριξη των άκρων των παιδιών, ενώ η αμέσως επόμενη διαθέτει μια καμπύλη αναρρίχηση με μεταλλικές μπάρες. Η τελευταία πλατφόρμα διαθέτει μια κατάβαση τύπου «πυροσβέστη». Η θεμελίωση του οργάνου στο έδαφος γίνεται μέσω ειδικών δοκοθηκών από δύο τεμάχια γαλβανισμένης λαμαρίνας που διαθέτουν τρείς ειδικές νευρώσεις οι οποίες και εγγυώνται την ποιοτική συναρμογή. Οι δοκοθήκες αυτές είναι σχεδιασμένες έτσι ώστε να διατηρούν τους ξύλινους ορθοστάτες σε σημαντική απόσταση από την επιφάνεια του εδάφους ώστε να τους προφυλάσσει έτσι από την υγρασία και άλλες δυσάρεστες συνέπειες. Η σύνδεση με τον ορθοστάτη διατομής 90x90mm γίνεται με δύο (2) περαστές γαλβανισμένες κασονόβιδες Μ10 και τα αντίστοιχα παξιμάδια ασφαλείας. Η κατασκευή εδράζεται στο έδαφος με ειδικά θεμέλια σε βάθος 460mm σύμφωνα με το ΕΝ και προσθέτει την απαραίτητη σταθερότητα και κατά συνέπεια ασφάλεια που απαιτείται σε κάθε σύνθεση οργάνου παιδικής χαράς. Προδιαγραφές υλικών Ξυλεία Για την κατασκευή του εξοπλισμού χρησιμοποιείται ξυλεία Πεύκης Αρκτικού κύκλου, ειδικά επεξεργασμένη με την τεχνική εμποτισμού υπό πίεση, για την μακροχρόνια χρήση σε εξωτερικούς χώρους. Η σύνθετη αντεπικολλητή ξυλεία είναι ένα εξαιρετικό υλικό λόγω της ανθεκτικότητας και της ευκολίας στην κατεργασία που διαθέτει η οποία παρέχει την δυνατότητα κατασκευής καμπύλων δοκών. Οι ανοχές τις ξυλείας είναι σύμφωνες με το πρότυπο EN-390 και η επικόλληση γίνεται με χρήση κόλλας Type 1 σύμφωνα με το πρότυπο EN-301. Η σκληρότητα η ακαμψία και η πυκνότητα είναι τύπου GL 24h και η αντοχή βαθμονομείται με 4 κατά το πρότυπο EN Η ξυλεία έχει αντίδραση στην φωτιά D-s2, d0 και η κατηγορία εκπομπής φορμαλδεΰδης είναι E1. Η ξυλεία που έχει επιλέγει έχει ιδιαίτερα μεγάλη μηχανική αντοχή, είναι επεξεργασμένη και βαμμένη µε υδατοδιαλυτικά µη τοξικά χρώματα για την αντοχή της στον χρόνο και τις καιρικές συνθήκες. Κάθε τεμάχιο που χρησιμοποιείται έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να µην αφήνει ακίδες στην επιφάνεια του σύμφωνα µε ΕΝ Βαφή σε ξύλινες εφαρμογές Στην κατασκευή χρησιμοποιούνται υδατοδιαλυτά χρώματα με προσθήκη κεριού τα οποία διακοσμούν και προστατεύουν το ξύλο από υπεριώδη ακτινοβολία, μύκητες και τις καιρικές συνθήκες. Η προσθήκη κεριού στα υδατοδιαλυτά προϊόντα δημιουργεί περεταίρω αδιαβροχοποίηση του ξύλου με

7 αποτέλεσμα μεγαλύτερη διάρκεια στον χρόνο συντήρησης του ξύλου. Στην βαφή δεν περιέχονται τοξικές και βλαβερές ουσίες για παιδιά και πληροί τις απαιτήσεις του ευρωπαϊκού προτύπου ΕΝ 71-3 που αφορά την χρήση ξύλινων αντικειμένων από παιδιά. Τσουλήθρα και είσοδοι τσουλήθρας Οι είσοδοι των τσουληθρών όπως και τα πλαϊνά τοιχώματα της τσουλήθρας κατασκευάζονται από ελαστομερή υψηλής πίεσης (HPL). Το HPL είναι ένα σύγχρονο, οικολογικό υλικό στον τομέα των σύνθετων φύλλων που παράγεται κάτω από πολύ υψηλή πίεση και θερμοκρασία με τελικό πάχος 6 έως 10mm. Παρουσιάζει εξαιρετικά μεγάλες αντοχές στις καιρικές συνθήκες και καταπονήσεις και το χαρακτηρίζει η μεγάλη διάρκεια ζωής του. Ο αύλακας της τσουλήθρας κατασκευάζεται από πολυεστέρα ενώ για την σύνδεση των δύο τεμαχίων της εισόδου σε αυτόν χρησιμοποιείται μεταλλική σωλήνα φ33mm. Σύνδεσμοι από πολυμερές Οι σύνδεσμοι αυτοί κατασκευάζονται από πολυπροπυλένιο (BC650MO), είναι ανακυκλώσιμοι και διαθέτουν UV για την προστασία από την υπεριώδη ακτινοβολία. Ο χρωματισμός των συνδέσμων είναι εφικτός σε κάθε δυνατό συνδυασμό χρωμάτων χωρίς να υπάρχει ό φόβος της αστοχίας στην βαφή. Βαφές μεταλλικών μερών Οι βαφές που χρησιμοποιούνται για τα τμήματα της κατασκευής είναι ακίνδυνες προς τον χρήστη και φιλικές προς το περιβάλλον ενώ ταυτόχρονα λειτουργούν και ως πρόσθετο προστατευτικό. Είναι ειδικά επιλεγμένες για να καλύπτουν τις φυσικές κλιματολογικές συνθήκες και είναι σύμφωνες με τα ευρωπαϊκά πρότυπα. Για την τελική επίτευξη της μέγιστης προστασίας χρησιμοποιείται επιπρόσθετα ηλεκτροστατική βαφή πούδρας δύο στρωμάτων. Μεταλλικοί σύνδεσμοι Οι κοχλίες και οι μεταλλικοί σύνδεσμοι είναι από ανοξείδωτο χάλυβα ώστε να μην σκουριάζουν ή από χάλυβα γαλβανισμένο, με χαμηλή περιεκτικότητα σε μόλυβδο, σύμφωνα με τους κανονισμούς των DIN. Λαμαρίνα (Δοκοθήκη) Η δοκοθήκη κατασκευάζεται από γαλβανισμένη λαμαρίνα 2mm με δυνατότητα ηλεκτροστατικής βαφής με οποιοδήποτε χρωματισμό ή συνδυασμό χρωμάτων.

8 3. Σύνθετο όργανο παίδων στο Παρκο «Κ. ΛΙΑΡΟΣ». (ΕΝΔΕΙΚΤΙΚΗ ΜΟΡΦΗ) Σύντομη Περιγραφή Το όργανο παιδικής χαράς είναι μία σύνθεση που προσφέρει πέντε (5) δραστηριότητες. Αυτές είναι μια ολίσθηση, μία αναρρίχηση μέσω επικλινή τοίχου αναρρίχησης, μία αναρρίχηση μέσω ξύλινης καμπύλης αναρρίχησης με σχοινί, μία χειροβάδιση και μία κατάβαση τύπου «πυροσβέστη». Το όργανο απευθύνεται σε παιδιά 3-12 ετών. Ο σχεδιασμός του οργάνου καλύπτει τα πρότυπα ασφαλείας EN και τα υλικά κατασκευής είναι φιλικά τόσο προς τον χρήστη όσο και προς το περιβάλλον. Γενικές Διαστάσεις Οργάνου Ελάχιστος Απαιτούμενος Χώρος Οργάνου Μέγιστο μήκος : 6225mm Μέγιστο πλάτος : 5800mm Μέγιστο ύψος : 3400mm Ελάχιστο μήκος : 11000mm Ελάχιστο πλάτος : 9000mm Ελάχιστο ύψος : 4000mm Τεχνική Περιγραφή Οργάνου Το σύνθετο όργανο αποτελείται από δύο κύριους πύργους με πλατφόρμα σε ύψος 1200mm οι οποίοι συνδέονται με μία ξύλινη καμπύλη γέφυρα. Η κατασκευή των πύργων στα 1200mm γίνεται με την στήριξη μιας ξύλινης πλατφόρμας (δοκοί 90x90x1000 που σχηματίζουν πλαίσιο πάνω στο οποίο δημιουργείται ξύλινη επιφάνεια από σανίδες) σε τέσσερις (4) ορθοστάτες διατομής 90x90mm. Η μετακίνηση από τον έναν στον άλλο πύργο γίνεται μέσω της γέφυρας μήκους 2800mm που κατασκευάζεται από ξύλινα καμπύλα τεμάχια διατομής 60x90mm τα οποία φέρουν πάτωμα από σανίδες 120x35mm ενώ πλευρικά υπάρχει φράχτης από κάθετες σανίδες διατομής 100x20mm. Οι δύο κύριοι πύργοι διαθέτουν τετράριχτο ξύλινο σκέπαστρο. Ο ένας πύργος διαθέτει στις πλευρές του δύο (2) ξύλινους φράχτες, μία ελεύθερη είσοδο στην γέφυρα καθώς και μια ξύλινη καμπύλη αναρρίχηση με βοηθητικό σχοινί. Ο δεύτερος πύργος διαθέτει δύο προεκτάσεις πλευρικά έτσι ώστε η πλατφόρμα που δημιουργείται να έχει εσωτερικές διαστάσεις 3000x1000mm. Στην μία προέκταση, σε παράλληλη θέση με την ξύλινη καμπύλη αναρρίχησης με βοηθητικό σχοινί, τοποθετείται η τσουλήθρα για την πρόσβαση στην οποία χρησιμοποιούνται πλευρικά τεμάχια από HPL τα οποία σε συνδυασμό με την οριζόντια μεταλλική μπάρα διασφαλίζουν την ορθή είσοδο του παιδιού στην τσουλήθρα, δηλαδή σε καθιστή θέση. Η δεύτερη προέκταση διαθέτει μια κατάβαση τύπου «πυροσβέστη» καθώς και έναν επικλινή τοίχο αναρρίχησης με ξύλινες προεξοχές ως σταθερά σημεία στήριξης των άκρων των παιδιών. Η πρόσβαση στην δεύτερη προέκταση γίνεται

9 εναλλακτικά και από την καμπύλη χειροβάδιση που υπάρχει δίπλα από την ξύλινη γέφυρα και έχει ίδιο μήκος με αυτή. Οι υπόλοιπες πλευρές της κατασκευής κλείνονται με ξύλινους φράχτες. Η θεμελίωση του οργάνου στο έδαφος γίνεται μέσω ειδικών δοκοθηκών από δύο τεμάχια γαλβανισμένης λαμαρίνας που διαθέτουν τρείς ειδικές νευρώσεις οι οποίες και εγγυώνται την ποιοτική συναρμογή. Οι δοκοθήκες αυτές είναι σχεδιασμένες έτσι ώστε να διατηρούν τους ξύλινους ορθοστάτες σε σημαντική απόσταση από την επιφάνεια του εδάφους ώστε να τους προφυλάσσει έτσι από την υγρασία και άλλες δυσάρεστες συνέπειες. Η σύνδεση με τον ορθοστάτη διατομής 90x90mm γίνεται με δύο (2) περαστές γαλβανισμένες κασονόβιδες Μ10 και τα αντίστοιχα παξιμάδια ασφαλείας. Η κατασκευή εδράζεται στο έδαφος με ειδικά θεμέλια σε βάθος 460mm σύμφωνα με το ΕΝ και προσθέτει την απαραίτητη σταθερότητα και κατά συνέπεια ασφάλεια που απαιτείται σε κάθε σύνθεση οργάνου παιδικής χαράς. Προδιαγραφές υλικών Ξυλεία Για την κατασκευή του εξοπλισμού χρησιμοποιείται ξυλεία Πεύκης Αρκτικού κύκλου, ειδικά επεξεργασμένη με την τεχνική εμποτισμού υπό πίεση, για την μακροχρόνια χρήση σε εξωτερικούς χώρους. Η σύνθετη αντεπικολλητή ξυλεία είναι ένα εξαιρετικό υλικό λόγω της ανθεκτικότητας και της ευκολίας στην κατεργασία που διαθέτει η οποία παρέχει την δυνατότητα κατασκευής καμπύλων δοκών. Οι ανοχές τις ξυλείας είναι σύμφωνες με το πρότυπο EN-390 και η επικόλληση γίνεται με χρήση κόλλας Type 1 σύμφωνα με το πρότυπο EN-301. Η σκληρότητα η ακαμψία και η πυκνότητα είναι τύπου GL 24h και η αντοχή βαθμονομείται με 4 κατά το πρότυπο EN Η ξυλεία έχει αντίδραση στην φωτιά D-s2, d0 και η κατηγορία εκπομπής φορμαλδεΰδης είναι E1. Η ξυλεία που έχει επιλέγει έχει ιδιαίτερα μεγάλη μηχανική αντοχή, είναι επεξεργασμένη και βαμμένη µε υδατοδιαλυτικά µη τοξικά χρώματα για την αντοχή της στον χρόνο και τις καιρικές συνθήκες. Κάθε τεμάχιο που χρησιμοποιείται έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να µην αφήνει ακίδες στην επιφάνεια του σύμφωνα µε ΕΝ Βαφή σε ξύλινες εφαρμογές Στην κατασκευή χρησιμοποιούνται υδατοδιαλυτά χρώματα με προσθήκη κεριού τα οποία διακοσμούν και προστατεύουν το ξύλο από υπεριώδη ακτινοβολία, μύκητες και τις καιρικές συνθήκες. Η προσθήκη κεριού στα υδατοδιαλυτά προϊόντα δημιουργεί περεταίρω αδιαβροχοποίηση του ξύλου με αποτέλεσμα μεγαλύτερη διάρκεια στον χρόνο συντήρησης του ξύλου. Στην βαφή δεν περιέχονται τοξικές και βλαβερές ουσίες για παιδιά και πληροί τις απαιτήσεις του ευρωπαϊκού προτύπου ΕΝ 71-3 που αφορά την χρήση ξύλινων αντικειμένων από παιδιά. Τσουλήθρα και είσοδοι τσουλήθρας Οι είσοδοι των τσουληθρών όπως και τα πλαϊνά τοιχώματα της τσουλήθρας κατασκευάζονται από ελαστομερή υψηλής πίεσης (HPL). Το HPL είναι ένα σύγχρονο, οικολογικό υλικό στον τομέα των σύνθετων φύλλων που παράγεται κάτω από πολύ υψηλή πίεση και θερμοκρασία με τελικό πάχος 6 έως 10mm. Παρουσιάζει εξαιρετικά μεγάλες αντοχές στις καιρικές συνθήκες και καταπονήσεις και το χαρακτηρίζει η μεγάλη διάρκεια ζωής του. Ο αύλακας της τσουλήθρας κατασκευάζεται από πολυεστέρα ενώ για την σύνδεση των δύο τεμαχίων της εισόδου σε αυτόν χρησιμοποιείται μεταλλική σωλήνα φ33mm. Σύνδεσμοι από πολυμερές Οι σύνδεσμοι αυτοί κατασκευάζονται από πολυπροπυλένιο (BC650MO), είναι ανακυκλώσιμοι και διαθέτουν UV για την προστασία από την υπεριώδη ακτινοβολία. Ο χρωματισμός των συνδέσμων είναι εφικτός σε κάθε δυνατό συνδυασμό χρωμάτων χωρίς να υπάρχει ό φόβος της αστοχίας στην βαφή.

10 Βαφές μεταλλικών μερών Οι βαφές που χρησιμοποιούνται για τα τμήματα της κατασκευής είναι ακίνδυνες προς τον χρήστη και φιλικές προς το περιβάλλον ενώ ταυτόχρονα λειτουργούν και ως πρόσθετο προστατευτικό. Είναι ειδικά επιλεγμένες για να καλύπτουν τις φυσικές κλιματολογικές συνθήκες και είναι σύμφωνες με τα ευρωπαϊκά πρότυπα. Για την τελική επίτευξη της μέγιστης προστασίας χρησιμοποιείται επιπρόσθετα ηλεκτροστατική βαφή πούδρας δύο στρωμάτων. Σχοινί Το σχοινί το οποίο χρησιμοποιείται για την κατασκευή αποτελείται από εξάκλωνο ατσάλινο συρματόσχοινο, με ελάχιστο όριο θραύσης kg, επενδυμένο με περίβλημα πολυπροπυλενίου υψηλής αντοχής, διαμέτρου 16mm ή 20mm ανάλογα με την χρήση του, σύμφωνα με το ΕΝ Τα σχοινιά στις ενώσεις έχουν συνδέσμους από αλουμίνιο ή ανοξείδωτο χάλυβα. Μεταλλικοί σύνδεσμοι Οι κοχλίες και οι μεταλλικοί σύνδεσμοι είναι από ανοξείδωτο χάλυβα ώστε να μην σκουριάζουν ή από χάλυβα γαλβανισμένο, με χαμηλή περιεκτικότητα σε μόλυβδο, σύμφωνα με τους κανονισμούς των DIN. Λαμαρίνα (Δοκοθήκη) Η δοκοθήκη κατασκευάζεται από γαλβανισμένη λαμαρίνα 2mm με δυνατότητα ηλεκτροστατικής βαφής με οποιοδήποτε χρωματισμό ή συνδυασμό χρωμάτων. Πάκτωση οργάνου Η θεμελίωση του οργάνου στο έδαφος γίνεται μέσω ειδικών δοκοθηκών από δύο τεμάχια γαλβανισμένης λαμαρίνας που διαθέτουν τρείς ειδικές νευρώσεις οι οποίες και εγγυώνται την ποιοτική συναρμογή. Οι δοκοθήκες αυτές είναι σχεδιασμένες έτσι ώστε να διατηρούν τους ξύλινους ορθοστάτες σε σημαντική απόσταση από την επιφάνεια του εδάφους ώστε να τους προφυλάσσει έτσι από την υγρασία και άλλες δυσάρεστες συνέπειες. Η σύνδεση με τον ορθοστάτη διατομής 90x90mm γίνεται με δύο (2) περαστές γαλβανισμένες κασονόβιδες Μ10 και τα αντίστοιχα παξιμάδια ασφαλείας. Η κατασκευή εδράζεται στο έδαφος με ειδικά θεμέλια σε βάθος 460mm σύμφωνα με το ΕΝ και προσθέτει την απαραίτητη σταθερότητα και κατά συνέπεια ασφάλεια που απαιτείται σε κάθε σύνθεση οργάνου παιδικής χαράς. Οι κοχλίες που χρησιμοποιούνται για την σύνδεση του ορθοστάτη με την δοκοθήκη δημιουργούν προεξοχές που καλύπτονται πλήρως όπως ορίζει το πρότυπο ΕΝ Το υλικό που χρησιμοποιείται για την θεμελίωση είναι σκυρόδεμα και καλύπτει περίπου 350mm από το βάθος του ανοίγματος καθώς τα υπόλοιπα 200mm καλύπτονται με χώμα.

11 2. Σύνθετο όργανο νηπίων στο Παρκο «Κ. ΛΙΑΡΟΣ» Σύντομη Περιγραφή (ΕΝΔΕΙΚΤΙΚΗ ΜΟΡΦΗ) Το όργανο παιδικής χαράς είναι μία σύνθεση που προσφέρει τρείς (3) δραστηριότητες. Αυτές είναι δύο ολισθήσεις, μία ανάβαση με σκάλα, και μια διέλευση μέσω τούνελ. Το όργανο απευθύνεται σε παιδιά 1-12 ετών. Ο σχεδιασμός του οργάνου καλύπτει τα πρότυπα ασφαλείας EN και τα υλικά κατασκευής είναι φιλικά τόσο προς τον χρήστη όσο και προς το περιβάλλον. Τεχνική Περιγραφή Οργάνου Το σύνθετο όργανο αποτελείται από δύο πύργους με πλατφόρμα σε ύψος 1000mm οι οποίοι συνδέονται με μία ακόμα πλατφόρμα 1x1m. Η κατασκευή των πύργων στα 1000mm γίνεται με την στήριξη μιας ξύλινης πλατφόρμας (δοκοί 90x90x1000 που σχηματίζουν πλαίσιο πάνω στο οποίο δημιουργείται ξύλινη επιφάνεια από σανίδες) σε τέσσερις (4) ορθοστάτες διατομής 90x90mm. Η μετακίνηση από τον έναν στον άλλο πύργο γίνεται μέσω ενός ξύλινου τούνελ που κατασκευάζεται από ξύλινα τεμάχια διατομής 45x45mm και εσωτερικά του οποίου δεν είναι ορατός κανένας σύνδεσμος ή προεξοχή ώστε να μην υπάρχει κανένας κίνδυνος τραυματισμού. Ο ένας πύργος διαθέτει τετράριχτο ξύλινο σκέπαστρο ενώ πλευρικά έχει έναν φράχτη, μία ξύλινη σκάλα, την είσοδο για το τούνελ και μία τσουλήθρα. Η τσουλήθρα επιπρόσθετα διαθέτει πλευρικά τεμάχια από HPL τα οποία σε συνδυασμό με την οριζόντια μεταλλική μπάρα διασφαλίζουν την ορθή είσοδο του παιδιού στην τσουλήθρα, δηλαδή σε καθιστή θέση. Η τσουλήθρα τοποθετείται στην απέναντι πλευρά της σκάλας. Ο δεύτερος πύργος είναι ασκεπής, ενώ διαθέτει στις πλευρές του δύο φράχτες, την είσοδο για το τούνελ και μία τσουλήθρα. Ο προσανατολισμός της τσουλήθρας είναι παράλληλος με αυτήν που διαθέτει ο πύργος με σκέπαστρο. Η θεμελίωση του οργάνου στο έδαφος γίνεται μέσω ειδικών δοκοθηκών από δύο τεμάχια γαλβανισμένης λαμαρίνας που διαθέτουν τρείς ειδικές νευρώσεις οι οποίες και εγγυώνται την ποιοτική συναρμογή. Οι δοκοθήκες αυτές είναι σχεδιασμένες έτσι ώστε να διατηρούν τους ξύλινους ορθοστάτες σε σημαντική απόσταση από την επιφάνεια του εδάφους ώστε να τους προφυλάσσει έτσι από την υγρασία και άλλες δυσάρεστες συνέπειες. Η σύνδεση με τον ορθοστάτη διατομής 90x90mm γίνεται με δύο (2) περαστές γαλβανισμένες κασονόβιδες Μ10 και τα αντίστοιχα παξιμάδια ασφαλείας. Η κατασκευή εδράζεται στο έδαφος με ειδικά θεμέλια σε βάθος 460mm σύμφωνα με το ΕΝ και προσθέτει την απαραίτητη σταθερότητα και κατά συνέπεια ασφάλεια που απαιτείται σε κάθε σύνθεση οργάνου παιδικής χαράς.

12 Προδιαγραφές υλικών Ξυλεία Για την κατασκευή του εξοπλισμού χρησιμοποιείται ξυλεία Πεύκης Αρκτικού κύκλου, ειδικά επεξεργασμένη με την τεχνική εμποτισμού υπό πίεση, για την μακροχρόνια χρήση σε εξωτερικούς χώρους. Η σύνθετη αντεπικολλητή ξυλεία είναι ένα εξαιρετικό υλικό λόγω της ανθεκτικότητας και της ευκολίας στην κατεργασία που διαθέτει η οποία παρέχει την δυνατότητα κατασκευής καμπύλων δοκών. Οι ανοχές τις ξυλείας είναι σύμφωνες με το πρότυπο EN-390 και η επικόλληση γίνεται με χρήση κόλλας Type 1 σύμφωνα με το πρότυπο EN-301. Η σκληρότητα η ακαμψία και η πυκνότητα είναι τύπου GL 24h και η αντοχή βαθμονομείται με 4 κατά το πρότυπο EN Η ξυλεία έχει αντίδραση στην φωτιά D-s2, d0 και η κατηγορία εκπομπής φορμαλδεΰδης είναι E1. Η ξυλεία που έχει επιλέγει έχει ιδιαίτερα μεγάλη μηχανική αντοχή, είναι επεξεργασμένη και βαμμένη µε υδατοδιαλυτικά µη τοξικά χρώματα για την αντοχή της στον χρόνο και τις καιρικές συνθήκες. Κάθε τεμάχιο που χρησιμοποιείται έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να µην αφήνει ακίδες στην επιφάνεια του σύμφωνα µε ΕΝ Βαφή σε ξύλινες εφαρμογές Στην κατασκευή χρησιμοποιούνται υδατοδιαλυτά χρώματα με προσθήκη κεριού τα οποία διακοσμούν και προστατεύουν το ξύλο από υπεριώδη ακτινοβολία, μύκητες και τις καιρικές συνθήκες. Η προσθήκη κεριού στα υδατοδιαλυτά προϊόντα δημιουργεί περεταίρω αδιαβροχοποίηση του ξύλου με αποτέλεσμα μεγαλύτερη διάρκεια στον χρόνο συντήρησης του ξύλου. Στην βαφή δεν περιέχονται τοξικές και βλαβερές ουσίες για παιδιά και πληροί τις απαιτήσεις του ευρωπαϊκού προτύπου ΕΝ 71-3 που αφορά την χρήση ξύλινων αντικειμένων από παιδιά. Τσουλήθρα και είσοδοι τσουλήθρας Οι είσοδοι των τσουληθρών όπως και τα πλαϊνά τοιχώματα της τσουλήθρας κατασκευάζονται από ελαστομερή υψηλής πίεσης (HPL). Το HPL είναι ένα σύγχρονο, οικολογικό υλικό στον τομέα των σύνθετων φύλλων που παράγεται κάτω από πολύ υψηλή πίεση και θερμοκρασία με τελικό πάχος 6 έως 10mm. Παρουσιάζει εξαιρετικά μεγάλες αντοχές στις καιρικές συνθήκες και καταπονήσεις και το χαρακτηρίζει η μεγάλη διάρκεια ζωής του. Ο αύλακας της τσουλήθρας κατασκευάζεται από πολυεστέρα ενώ για την σύνδεση των δύο τεμαχίων της εισόδου σε αυτόν χρησιμοποιείται μεταλλική σωλήνα φ33mm. Σύνδεσμοι από πολυμερές Οι σύνδεσμοι αυτοί κατασκευάζονται από πολυπροπυλένιο (BC650MO), είναι ανακυκλώσιμοι και διαθέτουν UV για την προστασία από την υπεριώδη ακτινοβολία. Ο χρωματισμός των συνδέσμων είναι εφικτός σε κάθε δυνατό συνδυασμό χρωμάτων χωρίς να υπάρχει ό φόβος της αστοχίας στην βαφή. Βαφές μεταλλικών μερών Οι βαφές που χρησιμοποιούνται για τα τμήματα της κατασκευής είναι ακίνδυνες προς τον χρήστη και φιλικές προς το περιβάλλον ενώ ταυτόχρονα λειτουργούν και ως πρόσθετο προστατευτικό. Είναι ειδικά επιλεγμένες για να καλύπτουν τις φυσικές κλιματολογικές συνθήκες και είναι σύμφωνες με τα ευρωπαϊκά πρότυπα. Για την τελική επίτευξη της μέγιστης προστασίας χρησιμοποιείται επιπρόσθετα ηλεκτροστατική βαφή πούδρας δύο στρωμάτων. Σχοινί Το σχοινί το οποίο χρησιμοποιείται για την κατασκευή αποτελείται από εξάκλωνο ατσάλινο συρματόσχοινο, με ελάχιστο όριο θραύσης kg, επενδυμένο με περίβλημα πολυπροπυλενίου

13 υψηλής αντοχής, διαμέτρου 16mm ή 20mm ανάλογα με την χρήση του, σύμφωνα με το ΕΝ Τα σχοινιά στις ενώσεις έχουν συνδέσμους από αλουμίνιο ή ανοξείδωτο χάλυβα. Μεταλλικοί σύνδεσμοι Οι κοχλίες και οι μεταλλικοί σύνδεσμοι είναι από ανοξείδωτο χάλυβα ώστε να μην σκουριάζουν ή από χάλυβα γαλβανισμένο, με χαμηλή περιεκτικότητα σε μόλυβδο, σύμφωνα με τους κανονισμούς των DIN. Λαμαρίνα (Δοκοθήκη) Η δοκοθήκη κατασκευάζεται από γαλβανισμένη λαμαρίνα 2mm με δυνατότητα ηλεκτροστατικής βαφής με οποιοδήποτε χρωματισμό ή συνδυασμό χρωμάτων. Πάκτωση οργάνου Η πάκτωση του οργάνου στο έδαφος γίνεται τοποθετώντας τις δοκοθήκες σε βάθος 460mm σύμφωνα με το ευρωπαϊκό πρότυπο ΕΝ Οι κοχλίες που χρησιμοποιούνται για την σύνδεση του ορθοστάτη με την δοκοθήκη δημιουργούν προεξοχές που καλύπτονται πλήρως όπως ορίζει το πρότυπο ΕΝ Το υλικό που χρησιμοποιείται για την θεμελίωση είναι σκυρόδεμα και καλύπτει περίπου 350mm από το βάθος του ανοίγματος καθώς τα υπόλοιπα 200mm καλύπτονται με χώμα.

14 (ΕΝΔΕΙΚΤΙΚΗ ΜΟΡΦΗ) 5. 4Θέσια κούνια παίδων 5.1. Σκελετός κούνιας 4 θέσεων Σύντομη Περιγραφή Το μεμονωμένο όργανο είναι όργανο μία κούνια τεσσάρων (4) θέσεων στην οποία προσαρμόζονται τέσσερα (4) καθίσματα ασφαλείας παίδων ή νηπίων. Το όργανο κατασκευάζεται κυρίως από ξύλο, με μερικά στοιχεία από πολυμερές, μεταλλικές αλυσίδες και κάποιους μεταλλικούς συνδέσμους. Γενικές Διαστάσεις Οργάνου Ελάχιστος Απαιτούμενος Χώρος Οργάνου Μέγιστο μήκος Μέγιστο πλάτος Μέγιστο ύψος : 3000mm : 6000mm : 2060mm Ελάχιστο μήκος Ελάχιστο πλάτος Ελάχιστο ύψος : 7090mm : 6000mm : 2200mm Αναλυτική περιγραφή Η κούνια τεσσάρων θέσεων σαν αυτόνομο εξάρτημα ή σαν επιμέρους στοιχείο μιας παιδικής χαράς εναρμονίζεται με τα πρότυπα της Ευρωπαϊκής Ένωσης (ΕΝ έως 11). Η αυστηρή τήρηση των κανονισμών αυτών είναι επιβαλλόμενη και προσβλέπει στην ασφαλή χρήση της παιδικής χαράς από παιδιά κάθε ηλικίας. Το κύριο υλικό κατασκευής της κούνιας τεσσάρων θέσεων είναι το ξύλο. Το ξύλο που έχει επιλέγει είναι πρεσαριστό με ιδιαίτερα μεγάλη μηχανική αντοχή και εμποτισμένο με ειδικά μη τοξικά υλικά για την αντοχή του στον χρόνο και τις καιρικές συνθήκες. Κάθε ξύλο που χρησιμοποιείται έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να μην αφήνει ακίδες στην επιφάνεια του σύμφωνα με ΕΝ Την κατασκευή συμπληρώνουν γαλβανισμένοι κοχλίες με παξιμάδια ασφαλείας και πλαστικά καλύμματα από πολυαμίδιο με προστασία UV ενάντια στις υπεριώδεις ακτίνες του ήλιου. Οι κοχλίες και οι μεταλλικοί σύνδεσμοι είναι από ανοξείδωτο χάλυβα ώστε να μην σκουριάζουν ή από χάλυβα γαλβανισμένο, με χαμηλή περιεκτικότητα σε μόλυβδο, σύμφωνα με τους κανονισμούς των DIN. Ο σχεδιασμός της κατασκευής έγινε με γνώμονα τις προδιαγραφές ΕΝ έως 8. Για την έδραση των θέσεων χρησιμοποιείτε ένας ξύλινος δοκός διατομής 90x125 και αλυσίδα 1.2m με ελεύθερο άνοιγμα κρίκου 5mm για να αποφεύγετε η παγίδευση δακτύλων σύμφωνα με ΕΝ Για τη καλύτερη ευστάθεια των θέσεων, η απόσταση μεταξύ των κουζινέτων είναι 530mm σύμφωνα με το ΕΝ Τα κουζινέτα επίσης είναι έτσι εδρασμένα ώστε όταν η κούνια κινείται, η αλυσίδα να μη περιστρέφεται σύμφωνα με ΕΝ Το κουζινέτο αποτελείται από σώμα αλουμινίου, γαλβανισμένο κοχλία, ανοξείδωτο άξονα και δακτυλίδια από φωσφορούχο ορείχαλκο. Εδράζετε πάνω στη κεντρική δοκό της κούνιας με το γαλβανισμένο κοχλία και παξιμάδι ασφαλείας. Τα ορειχάλκινα δακτυλίδια στηρίζουν το ανοξείδωτο άξονα και βοηθούν στην ελαχιστοποίηση των τριβών. Το κουζινέτο δοκιμάστηκε από την εταιρία μας για την αντοχή του με τον ακόλουθο τρόπο: καταπονήθηκε με κινήσεις, με μέγιστο φορτίο.

15 Προδιαγραφές υλικών Σύνθετη επικολλητή ξυλεία. Για την κατασκευή του εξοπλισμού χρησιμοποιείται σύνθετη επικολλητή ξυλεία, ειδικά επεξεργασμένη με την τεχνική εμποτισμού υπό πίεση, για την μακροχρόνια χρήση σε εξωτερικούς χώρους Η σύνθετη επικολλητή ξυλεία είναι σουηδικής προέλευσης ελάτης με περιοχή βλάστησης την ΒΒΑ Ευρώπη σύμφωνα με το πρότυπο EN Οι ανοχές τις ξυλείας είναι σύμφωνες με το πρότυπο EN- 390 και η επικόλληση γίνεται με χρήση κόλλας Type 1 σύμφωνα με το πρότυπο EN-301. Η σκληρότητα η ακαμψία και η πυκνότητα είναι τύπου GL 24h και η αντοχή βαθμονομείται με 4 κατά το πρότυπο EN Η ξυλεία έχει αντίδραση στην φωτιά D-s2, d0 και η κατηγορία εκπομπής φορμαλδεΰδης είναι E1. Η ξυλεία που έχει επιλέγει έχει ιδιαίτερα μεγάλη μηχανική αντοχή, είναι επεξεργασμένη και βαμμένη µε υδατοδιαλυτικά µη τοξικά χρώματα για την αντοχή της στον χρόνο και τις καιρικές συνθήκες. Κάθε τεμάχιο που χρησιμοποιείται έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να µην αφήνει ακίδες στην επιφάνεια του σύμφωνα µε ΕΝ Πολυμερές Το υλικό είναι υψηλής ποιότητας πολυαιθυλένιο HDPE (HIGH DENSITY POLYETHYLENE). Το πολυμερές αυτό είναι υψηλής ανθεκτικότητας, πυκνότητας 0,964 kg/m³, αντοχής εφελκυσμού 4400psi, όριο κάμψης psi και έχει αντοχή στην καύση Β2 κατά DIN Είναι πλήρως ασφαλές υλικό για τους χρήστες ενώ ταυτόχρονα είναι φιλικό προς το περιβάλλον. Σύνδεσμοι από πολυμερές Οι σύνδεσμοι αυτοί κατασκευάζονται από πολυαιθυλένιο (PE), είναι ανακυκλώσιμοι και διαθέτουν UV για την προστασία από την υπεριώδη ακτινοβολία. Βαφή σε ξύλινες εφαρμογές Στην κατασκευή χρησιμοποιούνται υδατοδιαλυτά χρώματα με προσθήκη κεριού τα οποία διακοσμούν και προστατεύουν το ξύλο από υπεριώδη ακτινοβολία, μύκητες και τις καιρικές συνθήκες. Η προσθήκη κεριού στα υδατοδιαλυτά προϊόντα δημιουργεί περεταίρω αδιαβροχοποίηση του ξύλου με αποτέλεσμα μεγαλύτερη διάρκεια στον χρόνο συντήρησης του ξύλου. Στην βαφή δεν περιέχονται τοξικές και βλαβερές ουσίες για παιδιά και πληροί τις απαιτήσεις του ευρωπαϊκού προτύπου ΕΝ 71-3 που αφορά την χρήση ξύλινων αντικειμένων από παιδιά. Επιπρόσθετα η φύση του υλικού καθιστά την συντήρηση των βαμμένων ξύλων μια απλή διαδικασία αφού πρακτικά πέραν του καθαρισμού και του απλού τριψίματος, εφαρμόζεται στην συνέχεια μία ή δύο στρώσεις υλικού για την ανανέωση της μεμβράνης προστασίας του ξύλου Λαμαρίνα (Δοκοθήκη) Η δοκοθήκη κατασκευάζεται από γαλβανισμένη λαμαρίνα 2mm με δυνατότητα ηλεκτροστατικής βαφής με οποιοδήποτε χρωματισμό ή συνδυασμό χρωμάτων. Πάκτωση οργάνου Η θεμελίωση του οργάνου στο έδαφος γίνεται μέσω ειδικών δοκοθηκών από δύο τεμάχια γαλβανισμένης λαμαρίνας που διαθέτουν τρείς ειδικές νευρώσεις οι οποίες και εγγυώνται την ποιοτική συναρμογή. Οι δοκοθήκες αυτές είναι σχεδιασμένες έτσι ώστε να διατηρούν τους ξύλινους ορθοστάτες σε σημαντική απόσταση από την επιφάνεια του εδάφους ώστε να τους προφυλάσσει έτσι από την υγρασία και άλλες δυσάρεστες συνέπειες. Η σύνδεση με τον ορθοστάτη διατομής 90x90mm γίνεται με δύο (2) περαστές γαλβανισμένες κασονόβιδες Μ10 και τα αντίστοιχα παξιμάδια ασφαλείας.

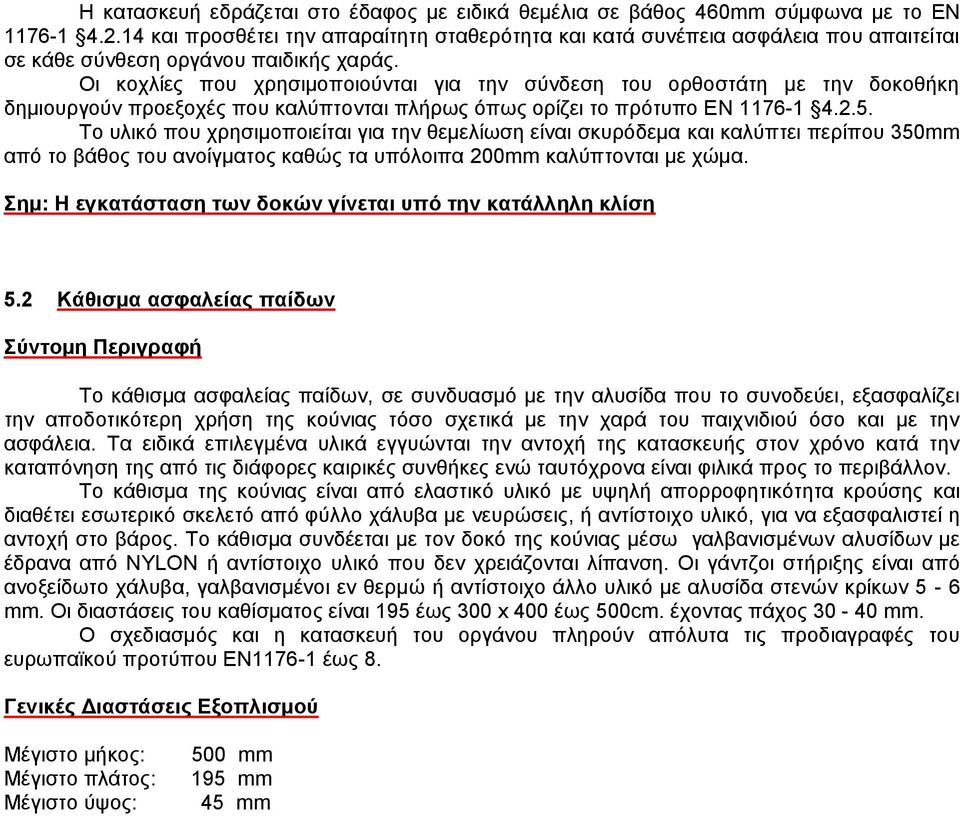

16 Η κατασκευή εδράζεται στο έδαφος με ειδικά θεμέλια σε βάθος 460mm σύμφωνα με το ΕΝ και προσθέτει την απαραίτητη σταθερότητα και κατά συνέπεια ασφάλεια που απαιτείται σε κάθε σύνθεση οργάνου παιδικής χαράς. Οι κοχλίες που χρησιμοποιούνται για την σύνδεση του ορθοστάτη με την δοκοθήκη δημιουργούν προεξοχές που καλύπτονται πλήρως όπως ορίζει το πρότυπο ΕΝ Το υλικό που χρησιμοποιείται για την θεμελίωση είναι σκυρόδεμα και καλύπτει περίπου 350mm από το βάθος του ανοίγματος καθώς τα υπόλοιπα 200mm καλύπτονται με χώμα. Σημ: H εγκατάσταση των δοκών γίνεται υπό την κατάλληλη κλίση 5.2 Κάθισμα ασφαλείας παίδων Σύντομη Περιγραφή Το κάθισμα ασφαλείας παίδων, σε συνδυασμό με την αλυσίδα που το συνοδεύει, εξασφαλίζει την αποδοτικότερη χρήση της κούνιας τόσο σχετικά με την χαρά του παιχνιδιού όσο και με την ασφάλεια. Τα ειδικά επιλεγμένα υλικά εγγυώνται την αντοχή της κατασκευής στον χρόνο κατά την καταπόνηση της από τις διάφορες καιρικές συνθήκες ενώ ταυτόχρονα είναι φιλικά προς το περιβάλλον. Το κάθισμα της κούνιας είναι από ελαστικό υλικό µε υψηλή απορροφητικότητα κρούσης και διαθέτει εσωτερικό σκελετό από φύλλο χάλυβα µε νευρώσεις, ή αντίστοιχο υλικό, για να εξασφαλιστεί η αντοχή στο βάρος. Το κάθισμα συνδέεται με τον δοκό της κούνιας μέσω γαλβανισμένων αλυσίδων µε έδρανα από NYLON ή αντίστοιχο υλικό που δεν χρειάζονται λίπανση. Οι γάντζοι στήριξης είναι από ανοξείδωτο χάλυβα, γαλβανισμένοι εν θερµώ ή αντίστοιχο άλλο υλικό µε αλυσίδα στενών κρίκων 5-6 mm. Οι διαστάσεις του καθίσματος είναι 195 έως 300 x 400 έως 500cm. έχοντας πάχος mm. Ο σχεδιασμός και η κατασκευή του οργάνου πληρούν απόλυτα τις προδιαγραφές του ευρωπαϊκού προτύπου ΕΝ έως 8. Γενικές Διαστάσεις Εξοπλισμού Μέγιστο μήκος: Μέγιστο πλάτος: Μέγιστο ύψος: 500 mm 195 mm 45 mm

17 (ΕΝΔΕΙΚΤΙΚΗ ΜΟΡΦΗ) 6. 4θέσια κούνια νηπίων 6.1 Σκελετός κούνιας 4 θέσεων Σύντομη Περιγραφή Το μεμονωμένο όργανο είναι όργανο μία κούνια τεσσάρων (4) θέσεων στην οποία προσαρμόζονται τέσσερα (4) καθίσματα ασφαλείας παίδων ή νηπίων. Το όργανο κατασκευάζεται κυρίως από ξύλο, με μερικά στοιχεία από πολυμερές, μεταλλικές αλυσίδες και κάποιους μεταλλικούς συνδέσμους. Γενικές Διαστάσεις Οργάνου Ελάχιστος Απαιτούμενος Χώρος Οργάνου Μέγιστο μήκος Μέγιστο πλάτος Μέγιστο ύψος : 3000mm : 6000mm : 2060mm Ελάχιστο μήκος Ελάχιστο πλάτος Ελάχιστο ύψος : 7090mm : 6000mm : 2200mm Αναλυτική περιγραφή Η κούνια τεσσάρων θέσεων σαν αυτόνομο εξάρτημα ή σαν επιμέρους στοιχείο μιας παιδικής χαράς εναρμονίζεται με τα πρότυπα της Ευρωπαϊκής Ένωσης (ΕΝ έως 11). Η αυστηρή τήρηση των κανονισμών αυτών είναι επιβαλλόμενη και προσβλέπει στην ασφαλή χρήση της παιδικής χαράς από παιδιά κάθε ηλικίας. Το κύριο υλικό κατασκευής της κούνιας τεσσάρων θέσεων είναι το ξύλο. Το ξύλο που έχει επιλέγει είναι πρεσαριστό με ιδιαίτερα μεγάλη μηχανική αντοχή και εμποτισμένο με ειδικά μη τοξικά υλικά για την αντοχή του στον χρόνο και τις καιρικές συνθήκες. Κάθε ξύλο που χρησιμοποιείται έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να μην αφήνει ακίδες στην επιφάνεια του σύμφωνα με ΕΝ Την κατασκευή συμπληρώνουν γαλβανισμένοι κοχλίες με παξιμάδια ασφαλείας και πλαστικά καλύμματα από πολυαμίδιο με προστασία UV ενάντια στις υπεριώδεις ακτίνες του ήλιου. Οι κοχλίες και οι μεταλλικοί σύνδεσμοι είναι από ανοξείδωτο χάλυβα ώστε να μην σκουριάζουν ή από χάλυβα γαλβανισμένο, με χαμηλή περιεκτικότητα σε μόλυβδο, σύμφωνα με τους κανονισμούς των DIN. Ο σχεδιασμός της κατασκευής έγινε με γνώμονα τις προδιαγραφές ΕΝ έως 8. Για την έδραση των θέσεων χρησιμοποιείτε ένας ξύλινος δοκός διατομής 90x125 και αλυσίδα 1.2m με ελεύθερο άνοιγμα κρίκου 5mm για να αποφεύγετε η παγίδευση δακτύλων σύμφωνα με ΕΝ Για τη καλύτερη ευστάθεια των θέσεων, η απόσταση μεταξύ των κουζινέτων είναι 530mm σύμφωνα με το ΕΝ Τα κουζινέτα επίσης είναι έτσι εδρασμένα ώστε όταν η κούνια κινείται, η αλυσίδα να μη περιστρέφεται σύμφωνα με ΕΝ Το κουζινέτο αποτελείται από σώμα αλουμινίου, γαλβανισμένο κοχλία, ανοξείδωτο άξονα και δακτυλίδια από φωσφορούχο ορείχαλκο. Εδράζετε πάνω στη κεντρική δοκό της κούνιας με το γαλβανισμένο κοχλία και παξιμάδι ασφαλείας. Τα ορειχάλκινα δακτυλίδια στηρίζουν το ανοξείδωτο

18 άξονα και βοηθούν στην ελαχιστοποίηση των τριβών. Το κουζινέτο δοκιμάστηκε από την εταιρία μας για την αντοχή του με τον ακόλουθο τρόπο: καταπονήθηκε με κινήσεις, με μέγιστο φορτίο. Σύνθετη επικολλητή ξυλεία. Προδιαγραφές υλικών Για την κατασκευή του εξοπλισμού χρησιμοποιείται σύνθετη επικολλητή ξυλεία, ειδικά επεξεργασμένη με την τεχνική εμποτισμού υπό πίεση, για την μακροχρόνια χρήση σε εξωτερικούς χώρους Η σύνθετη επικολλητή ξυλεία είναι σουηδικής προέλευσης ελάτης με περιοχή βλάστησης την ΒΒΑ Ευρώπη σύμφωνα με το πρότυπο EN Οι ανοχές τις ξυλείας είναι σύμφωνες με το πρότυπο EN- 390 και η επικόλληση γίνεται με χρήση κόλλας Type 1 σύμφωνα με το πρότυπο EN-301. Η σκληρότητα η ακαμψία και η πυκνότητα είναι τύπου GL 24h και η αντοχή βαθμονομείται με 4 κατά το πρότυπο EN Η ξυλεία έχει αντίδραση στην φωτιά D-s2, d0 και η κατηγορία εκπομπής φορμαλδεΰδης είναι E1. Η ξυλεία που έχει επιλέγει έχει ιδιαίτερα μεγάλη μηχανική αντοχή, είναι επεξεργασμένη και βαμμένη µε υδατοδιαλυτικά µη τοξικά χρώματα για την αντοχή της στον χρόνο και τις καιρικές συνθήκες. Κάθε τεμάχιο που χρησιμοποιείται έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να µην αφήνει ακίδες στην επιφάνεια του σύμφωνα µε ΕΝ Πολυμερές Το υλικό είναι υψηλής ποιότητας πολυαιθυλένιο HDPE (HIGH DENSITY POLYETHYLENE). Το πολυμερές αυτό είναι υψηλής ανθεκτικότητας, πυκνότητας 0,964 kg/m³, αντοχής εφελκυσμού 4400psi, όριο κάμψης psi και έχει αντοχή στην καύση Β2 κατά DIN Είναι πλήρως ασφαλές υλικό για τους χρήστες ενώ ταυτόχρονα είναι φιλικό προς το περιβάλλον. Σύνδεσμοι από πολυμερές Οι σύνδεσμοι αυτοί κατασκευάζονται από πολυαιθυλένιο (PE), είναι ανακυκλώσιμοι και διαθέτουν UV για την προστασία από την υπεριώδη ακτινοβολία. Βαφή σε ξύλινες εφαρμογές Στην κατασκευή χρησιμοποιούνται υδατοδιαλυτά χρώματα με προσθήκη κεριού τα οποία διακοσμούν και προστατεύουν το ξύλο από υπεριώδη ακτινοβολία, μύκητες και τις καιρικές συνθήκες. Η προσθήκη κεριού στα υδατοδιαλυτά προϊόντα δημιουργεί περεταίρω αδιαβροχοποίηση του ξύλου με αποτέλεσμα μεγαλύτερη διάρκεια στον χρόνο συντήρησης του ξύλου. Στην βαφή δεν περιέχονται τοξικές και βλαβερές ουσίες για παιδιά και πληροί τις απαιτήσεις του ευρωπαϊκού προτύπου ΕΝ 71-3 που αφορά την χρήση ξύλινων αντικειμένων από παιδιά. Επιπρόσθετα η φύση του υλικού καθιστά την συντήρηση των βαμμένων ξύλων μια απλή διαδικασία αφού πρακτικά πέραν του καθαρισμού και του απλού τριψίματος, εφαρμόζεται στην συνέχεια μία ή δύο στρώσεις υλικού για την ανανέωση της μεμβράνης προστασίας του ξύλου Λαμαρίνα (Δοκοθήκη) Η δοκοθήκη κατασκευάζεται από γαλβανισμένη λαμαρίνα 2mm με δυνατότητα ηλεκτροστατικής βαφής με οποιοδήποτε χρωματισμό ή συνδυασμό χρωμάτων. Πάκτωση οργάνου Η θεμελίωση του οργάνου στο έδαφος γίνεται μέσω ειδικών δοκοθηκών από δύο τεμάχια γαλβανισμένης λαμαρίνας που διαθέτουν τρείς ειδικές νευρώσεις οι οποίες και εγγυώνται την ποιοτική συναρμογή. Οι δοκοθήκες αυτές είναι σχεδιασμένες έτσι ώστε να διατηρούν τους ξύλινους ορθοστάτες

19 σε σημαντική απόσταση από την επιφάνεια του εδάφους ώστε να τους προφυλάσσει έτσι από την υγρασία και άλλες δυσάρεστες συνέπειες. Η σύνδεση με τον ορθοστάτη διατομής x90mm γίνεται με δύο (2) περαστές γαλβανισμένες κασονόβιδες Μ10 και τα αντίστοιχα παξιμάδια ασφαλείας. Η κατασκευή εδράζεται στο έδαφος με ειδικά θεμέλια σε βάθος 460mm σύμφωνα με το ΕΝ και προσθέτει την απαραίτητη σταθερότητα και κατά συνέπεια ασφάλεια που απαιτείται σε κάθε σύνθεση οργάνου παιδικής χαράς. Οι κοχλίες που χρησιμοποιούνται για την σύνδεση του ορθοστάτη με την δοκοθήκη δημιουργούν προεξοχές που καλύπτονται πλήρως όπως ορίζει το πρότυπο ΕΝ Το υλικό που χρησιμοποιείται για την θεμελίωση είναι σκυρόδεμα και καλύπτει περίπου 350mm από το βάθος του ανοίγματος καθώς τα υπόλοιπα 200mm καλύπτονται με χώμα. Σημ: H εγκατάσταση των δοκών γίνεται υπό την κατάλληλη κλίση 6.2 Κάθισμα ασφαλείας νηπίων Γενικές Διαστάσεις Εξοπλισμού Μέγιστο μήκος : 450 mm Μέγιστο πλάτος: 340 mm Μέγιστο ύψος: 305 mm Περιγραφή Το κάθισμα της κούνιας είναι από ελαστικό υλικό µε υψηλή απορροφητικότητα κρούσης και διαθέτει εσωτερικό σκελετό από φύλλο χάλυβα µε νευρώσεις, ή αντίστοιχο υλικό, για να εξασφαλιστεί η αντοχή στο βάρος. Το κάθισμα συνδέεται με τον δοκό της κούνιας μέσω γαλβανισμένων αλυσίδων µε έδρανα από NYLON ή αντίστοιχο υλικό που δεν χρειάζονται λίπανση. Οι γάντζοι στήριξης είναι από ανοξείδωτο χάλυβα, γαλβανισμένοι εν θερµώ ή αντίστοιχο άλλο υλικό µε αλυσίδα στενών κρίκων 5-6 mm. Οι διαστάσεις του καθίσματος είναι 450 x 340mm. έχοντας πάχος 35 mm. Ο σχεδιασμός και η κατασκευή του οργάνου πληρούν απόλυτα τις προδιαγραφές του ευρωπαϊκού προτύπου ΕΝ1176.

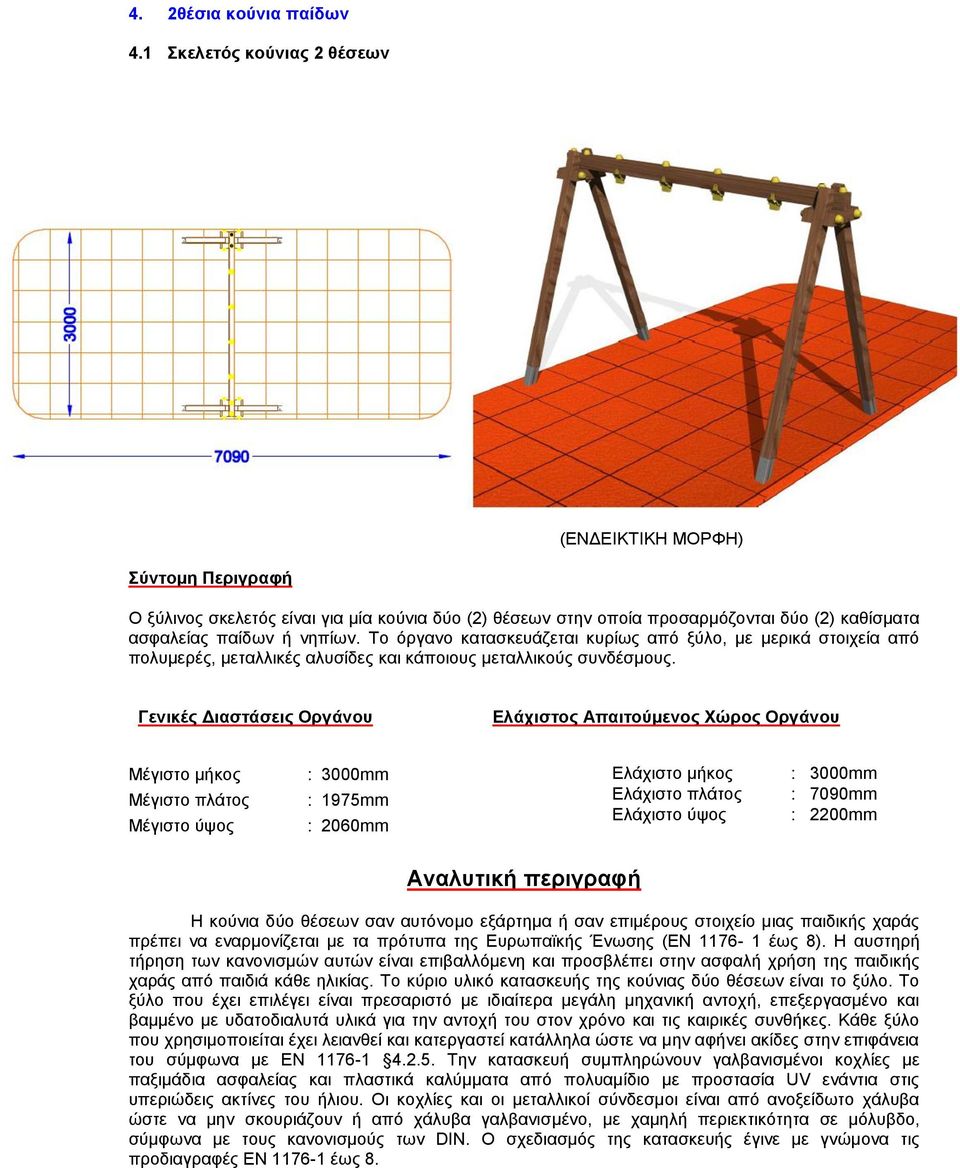

20 4. 2θέσια κούνια παίδων 4.1 Σκελετός κούνιας 2 θέσεων (ΕΝΔΕΙΚΤΙΚΗ ΜΟΡΦΗ) Σύντομη Περιγραφή Ο ξύλινος σκελετός είναι για μία κούνια δύο (2) θέσεων στην οποία προσαρμόζονται δύο (2) καθίσματα ασφαλείας παίδων ή νηπίων. Το όργανο κατασκευάζεται κυρίως από ξύλο, με μερικά στοιχεία από πολυμερές, μεταλλικές αλυσίδες και κάποιους μεταλλικούς συνδέσμους. Γενικές Διαστάσεις Οργάνου Ελάχιστος Απαιτούμενος Χώρος Οργάνου Μέγιστο μήκος Μέγιστο πλάτος Μέγιστο ύψος : 3000mm : 1975mm : 2060mm Ελάχιστο μήκος Ελάχιστο πλάτος Ελάχιστο ύψος : 3000mm : 7090mm : 2200mm Αναλυτική περιγραφή Η κούνια δύο θέσεων σαν αυτόνοµο εξάρτηµα ή σαν επιµέρους στοιχείο µιας παιδικής χαράς πρέπει να εναρµονίζεται µε τα πρότυπα της Ευρωπαϊκής Ένωσης (ΕΝ έως 8). Η αυστηρή τήρηση των κανονισµών αυτών είναι επιβαλλόµενη και προσβλέπει στην ασφαλή χρήση της παιδικής χαράς από παιδιά κάθε ηλικίας. Το κύριο υλικό κατασκευής της κούνιας δύο θέσεων είναι το ξύλο. Το ξύλο που έχει επιλέγει είναι πρεσαριστό µε ιδιαίτερα µεγάλη µηχανική αντοχή, επεξεργασµένο και βαµµένο µε υδατοδιαλυτά υλικά για την αντοχή του στον χρόνο και τις καιρικές συνθήκες. Κάθε ξύλο που χρησιµοποιείται έχει λειανθεί και κατεργαστεί κατάλληλα ώστε να µην αφήνει ακίδες στην επιφάνεια του σύµφωνα µε ΕΝ Την κατασκευή συµπληρώνουν γαλβανισµένοι κοχλίες µε παξιµάδια ασφαλείας και πλαστικά καλύµµατα από πολυαµίδιο µε προστασία UV ενάντια στις υπεριώδεις ακτίνες του ήλιου. Οι κοχλίες και οι µεταλλικοί σύνδεσµοι είναι από ανοξείδωτο χάλυβα ώστε να µην σκουριάζουν ή από χάλυβα γαλβανισµένο, µε χαµηλή περιεκτικότητα σε µόλυβδο, σύµφωνα µε τους κανονισµούς των DIN. Ο σχεδιασµός της κατασκευής έγινε µε γνώµονα τις προδιαγραφές ΕΝ έως 8.
