FDB Φίλτρο - Αφυγραντής Τεχνικά χαρακτηριστικά

Transcript

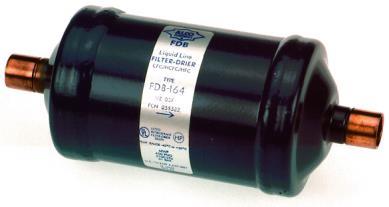

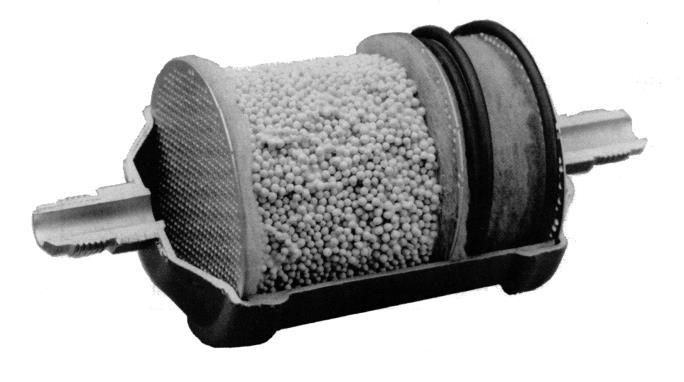

1 FDB Τεχνικά χαρακτηριστικά Αριθμός εντύπου: A /E 2 Αντικαθιστά το: A /E 1 Ημερομηνία: To ερμητικό φίλτρο-αφυγραντής FDB της ALCO σε συμπαγή μορφή κόκκων χρησιμοποιείται στη γραμμή υγρού. Χαρακτηριστικά Συμπαγής μορφή κόκκων (συμπίεση μέσω ελατηρίου) Ερμητικού τύπου Σκληρά χαλύβδινα περιβλήματα Εσωτερική διαμόρφωση για ροή υγρού χωρίς διαταραχές Κολλητές συνδέσεις από χαλκό Εποξειδική βαφή για αντιδιαβρωτική προστασία Υψηλή αφυγραντική ικανότητα Υψηλή ικανότητα κατακράτησης οξέων Υψηλή απόδοση φιλτραρίσματος Μέγιστη πίεση λειτουργίας PS: 43 bar Αρχικό φιλτράρισμα για πιο αποτελεσματική αξιοποίηση της επιφάνειας του αποξηραντικού υλικού. Συμβατότητα με όλα τα καινούργια ψυκτικά υγρά/ψυκτέλαια Δε διαθέτει σήμανση CE σύμφωνα με την Παράγραφο 3.3 της Οδηγίας PED 97/23 EC Διαθέτει σήμανση HP (High Pressure) σύμφωνα με τη Γερμανική Οδηγία για Δοχεία Πίεσης FDB Παρουσίαση Τα φίλτρα-αφυγραντές γραμμής υγρού αναφέρονται συχνά ως προστάτες του συστήματος επειδή κατακρατούν επιβλαβείς ενώσεις από τα κυκλοφορούντα ψυκτικά υγρά και ψυκτέλαια προτού προκληθεί σοβαρή βλάβη. Άσχετα με το πόσες πολλές προφυλάξεις λαμβάνονται κατά τη διάρκεια συναρμολόγησης και εγκατάστασης ή επισκευής ενός συστήματος, μολυσματικές ουσίες μπορούν να εισχωρήσουν στο σύστημα. Οι ουσίες αυτές μπορεί να είναι στερεές, όπως μεταλλικό γρέζι, κατάλοιπα συγκόλλησης, σκόνη και βρωμιά. Άλλες εξίσου απειλητικές ουσίες είναι διαλυτές, όπως η υγρασία, τα δημιουργούμενα οξέα και το κερί. Κατασκευή Το ενεργό αφυγραντικό υλικό είναι στη μορφή κόκκων. Κανένα συνδετικό υλικό δε χρησιμοποιείται για τη συγκράτηση των κόκκων. Αντίθετα, η συμπαγής διαμόρφωση επιτυγχάνεται μέσω κάποιου τύπου μηχανικής πίεσης, π.χ ελατηρίου. Πριν από τους συμπαγείς κόκκους υπάρχει ένα δίκτυο φίλτρων το οποίο εξασφαλίζει τη ροή του υγρού και παγιδεύει τις στερεές μολυσματικές ουσίες. Τα φίλτρα-αφυγραντές της ALCO περιέχουν ένα ειδικό αφυγραντικό υλικό, το οποίο αποτελείται από molecular και activated alumina για τη μέγιστη δυνατότητα κατακράτησης υγρασίας και οξέος. Δυνατότητα απομάκρυνσης υγρασίας Το πιο συνηθισμένο και αποτελεσματικό αφυγραντικό υλικό σε χρήση σήμερα για κατακράτηση υγρασίας από ψυκτικά υγρά και ψυκτέλαια είναι το molecular, το οποίο μπορεί να παρακρατήσει 3 με 4 φορές μεγαλύτερες ποσότητες νερού σε σχέση με άλλες αφυγραντικές ουσίες. Η δυνατότητα κατακράτησης υγρασίας του φίλτρου-αφυγραντή της ALCO δίνεται σε γραμμάρια νερού σύμφωνα με το Πρότυπο 710 του ARI. Oι ονομαστικές αυτές αποδόσεις είναι επιπλέον της όποιας πιθανής υγρασίας κατά τη φάση της κατασκευής. Δυνατότητα κατακράτησης οξέος Διάφορα οργανικά οξέα παράγονται κατά την αποσύνθεση του ψυκτικού υγρού και ψυκτελαίου σε ένα σύστημα. Είναι σημαντικό η κατακράτηση του οξέος να γίνεται αμέσως μόλις αυτό δημιουργηθεί. Δυνατότητα φιλτραρίσματος Τα φίλτρα-αφυγραντές FDB της ALCO σχεδιάζονται προκειμένου να παγιδεύουν και συγκρατούν μεγάλες ποσότητες στερεών ή ημι-στερεών σωματιδίων, όπως π.χ μετακινούμενη λάσπη στο σύστημα, διατηρώντας σταθερή την παροχή τους κατά τη διάρκεια ζωής τους. 1

2 Πολυεστερικά ψυκτέλαια και επιλογή φίλτρων-αφυγραντών Η εισαγωγή νέων ψυκτικών υγρών HFC, τα οποία δεν είναι αναμείξιμα με τα παραδοσιακά ορυκτέλαια και αλκυλοβενζολικά ψυκτέλαια οδήγησε στην εισαγωγή πολυεστερικών ψυκτελαίων. Τα πολυεστερικά ψυκτέλαια διαθέτουν ορισμένα εγγενή χαρακτηριστικά τα οποία απαιτούν ειδική μεταχείριση κατά τη χρήση τους. Αυτά τα δύο χαρακτηριστικά, η αποσύνθεση του ψυκτελαίου και η υγροσκοπικότητα, αλληλεπιδρούν υπό ορισμένες συνθήκες. Οι συνθήκες αυτές δεν είναι δύσκολο να παρουσιαστούν σε εγκαταστάσεις ψυκτικών συστημάτων. Το πολυεστερικό ψυκτέλαιο παράγεται από αντίδραση εστερικών οξέων και αλκοόλης. Το καθαρό προϊόν είναι το πολυεστερικό ψυκτέλαιο και νερό. Το νερό απομακρύνεται και αυτό που παραμένει είναι το πολυεστερικό ψυκτέλαιο που καταλήγει στα κουτιά. Το σημείο-κλειδί που πρέπει να θυμάται κανείς σε σχέση με την αντίδραση αυτή είναι ότι μπορεί να είναι αντίστροφη, με άλλα λόγια, ο συνδυασμός πολυεστερικού λιπαντικού και νερού σε ένα μολυσμένο σύστημα μπορεί να δημιουργήσει οξέα και μικρές ποσότητες αλκοόλης. Από εργαστηριακές μετρήσεις γνωρίζουμε ότι επίπεδα υγρασίας ακόμα και της τάξης των 75 ppm μπορούν να επιτρέψουν τη δημιουργία οξέος. Όσο μεγαλύτερη η περιεκτικότητα του πολυεστερικού λαδιού σε υγρασία, τόσο μεγαλύτερος ο κίνδυνος σχηματισμού οξέος. Η παραπάνω κατάσταση επιδεινώνεται από την τάση που εμφανίζει το πολυεστερικό ψυκτέλαιο να απορροφά υγρασία. Σε συστήματα σωληνώσεων, όπου η αποφυγή διείσδυσης υγρασίας στις σωληνώσεις και τα άλλα μέρη της εγκατάστασης είναι εξαιρετικά δύσκολη, τα πολυεστερικά ψυκτέλαια έχουν τη δυνατότητα προσρόφησης υγρασίας, δημιουργώντας με τον τρόπο αυτό ευνοϊκές συνθήκες για το σχηματισμό οξέος. Οι αφυγραντές με ικανότητα απορρόφησης μεγάλης ποσότητας υγρασίας μπορούν να απομακρύνουν την υγρασία από ένα σύστημα και το πολυεστερικό ψυκτέλαιο, αλλά αρκετές σημαντικές παράμετροι πρέπει να ληφθούν υπόψη, όπως: Ένας αφυγραντής αποτελούμενος από 100% molecular δε διαθέτει ικανότητα κατακράτησης οξέων, τα οποία δημιουργούνται από την αποσύνθεση του πολυεστερικού ψυκτελαίου. Σε συγκεντρώσεις υγρασίας πάνω από 75 ppm, είναι πιθανή η διάσπαση του πολυεστερικού ψυκτελαίου και ο σχηματισμός οξέων. Ένας αφυγραντής που είναι κορεσμένος με υγρασία επιτρέπει στην παραμένουσα ελεύθερη υγρασία να αντιδράσει με το πολυεστερικό ψυκτέλαιο, σχηματίζοντας με τον τρόπο αυτό οξέα. Ένας αφυγραντής δεν απομακρύνει υγρασία με μία μόνο διαδρομή. Επομένως, η δημιουργία οξέων είναι πιθανή ακόμα και προτού ο αφυγραντής αρχίσει να κατακρατά υγρασία. Βάσει των επισημάνσεων αυτών, η επιλογή ενός αφυγραντή για χρήση με πολυεστερικά ψυκτέλαια πρέπει να βασιστεί στην ικανότητα κατακράτησης μεγάλων ποσοτήτων υγρασίας καθώς και τη μερική ικανότητα κατακράτησης των παραγόμενων οξέων. Επιλογή 1. Με δεδομένο το κατάλληλο μέγεθος της γραμμής υγρού και το είδος της σύνδεσης, επιλέξτε το μέγεθος του φίλτρουαφυγραντή που έχει επαρκή αφυγραντική ικανότητα προκειμένου να απομακρυνθεί η στάθμη υγρασίας του συστήματος εντός των ορίων ασφαλείας. Πρέπει να ληφθούν υπόψη οι παράγοντες της διάβρωσης, δημιουργίας πάγου και προστασίας από τη δημιουργία επιβλαβών οξέων (ειδικότερα σε συστήματα με πολυεστερικά ψυκτέλαια), κεριού και μολυσματικών ουσιών. 2. Το φίλτρο-αφυγραντής πρέπει επίσης να διαθέτει επαρκή απόδοση για την απαιτούμενη ροή με την ελάχιστη πτώση πίεσης. Σημείωση: Μεγαλύτερη πτώση πίεσης θα προκαλέσει ή τη δημιουργία μίγματος υγρού-αερίου στη γραμμή υγρού ή την εξάλειψη της υπόψυξης του ψυκτικού υγρού. 3. Εφαρμογές ΟΕΜ επιτρέπουν συνήθως την επιλογή μικρότερων μοντέλων εντός των ορίων απόδοσης σε γνωστές συνθήκες. 4. Εγκατεστημένα συστήματα με άγνωστες ποσότητες υγρασίας απαιτούν συνήθως μεγαλύτερα μεγέθη. Η προτεινόμενη απόδοση ισχύει για εγκαταστάσεις με θερμοκρασίες υγρού μέχρι +30 C και θερμοκρασίες εξάτμισης μέχρι -15 C. Το αμέσως επόμενο μεγαλύτερο μέγεθος συστήνεται για εγκαταστάσεις που χρησιμοποιούν πολυεστερικά ψυκτέλαια. Σημείωση: Οι κατασκευαστές συμπιεστών συνιστούν το ποσοστό υγρασίας των πολυεστερικών ψυκτελαίων στο στροφαλοθάλαμο να είναι χαμηλότερο από 50 ppm. 2

3 FDB Τεχνικά χαρακτηριστικά Αριθμός εντύπου: A /E 2 Αντικαθιστά το: A /E 1 Ημερομηνία: Πίνακας επιλογής (μοντέλα, κωδικοί αριθμοί, συνδέσεις και αποδόσεις) Απόδοση σε kw Πτώση πίεσης 0,07 bar Απόδοση σε kw Πτώση πίεσης 0,14 bar Μοντέλο Κωδικός Τύπος Μέγεθος Ψυκτικό υγρό αριθμός και μέγεθος R134a R22 R407C R404A R410A R134a R22 R407C R404A σύνδεσης FDB /4 (6mm) SAE 3 6,3 6,9 6,6 4,5 6,8 8,9 9,7 9,3 6,3 9,6 FDB-032S /4 ODF 9,7 10,6 10,1 6,9 10,5 13,7 15,0 14,3 9,8 14,8 FDB /4 (6mm) SAE 6,5 7,1 6,8 4,6 7,0 9,3 10,2 9,7 6,7 10,1 FDB-052S /4 ODF 5 9,7 10,6 10,1 6,9 10,5 13,7 15,0 14,3 9,8 14,8 FDB /8 (10mm) SAE 15,5 16,9 16,1 11,0 16,7 22,2 24,2 23,1 15,8 23,9 FDB-053S /8 ODF 19,3 21,1 20,1 13,8 20,8 27,6 30,1 28,7 19,6 29,7 FDB /4 (6mm) SAE 6,8 7,4 7,1 4,8 7,3 9,8 10,7 10,2 7,0 10,6 FDB-082S /4 ODF 9,9 10,8 10,3 7,0 10,7 14,2 15,5 14,8 10,1 15,3 FDB /8 (10mm) SAE 8 15,8 17,2 16,4 11,2 17,0 22,6 24,7 23,6 16,1 24,4 FDB-083S /8 ODF 19,8 21,6 20,6 14,1 21,3 28,4 31,0 29,6 20,2 30,6 FDB /2 (12mm) SAE 26,4 28,8 27,5 18,8 28,4 37,7 41,2 39,3 26,9 40,7 FDB-084S /2 ODF 28,3 30,9 29,5 20,1 30,5 40,4 44,1 42,1 28,8 43,5 FDB /4 (6mm) SAE 6,8 7,4 7,1 4,8 7,3 9,8 10,7 10,2 7,0 10,6 FDB /8 (10mm) SAE 16,2 17,7 16,9 11,5 17,5 23,1 25,2 24,0 16,4 24,9 FDB-163S /8 ODF 23,0 25,1 23,9 16,4 24,8 32,9 35,9 34,2 23,4 35,4 FDB /2 (12mm) SAE 16 27,9 30,5 29,1 19,9 30,1 39,9 43,6 41,6 28,4 43,0 FDB-164S /2 ODF 36,0 39,3 37,5 25,6 38,8 51,5 56,2 53,6 36,6 55,5 FDB /8 (16mm) SAE 36,6 40,0 38,2 26,1 39,5 52,4 57,2 54,6 37,3 56,5 FDB-165S /8 ODF 48,8 53,3 50,8 34,8 52,6 69,7 76,1 72,6 49,6 75,1 FDB /8 (10mm) SAE 18,0 19,7 18,8 12,8 19,4 25,7 28,1 26,8 18,3 27,7 FDB /2 (12mm) SAE 31,8 34,7 33,1 22,6 34,2 45,3 49,5 47,2 32,3 48,9 FDB-304S /2 ODF 30 38,0 41,5 39,6 27,1 41,0 54,2 59,2 56,5 38,6 58,4 FDB /8 (16mm) SAE 40,3 44,0 42,0 28,7 43,4 57,7 63,0 60,1 41,1 62,2 FDB-305S /8 ODF 53,8 58,7 56,0 38,3 57,9 76,9 83,9 80,0 54,7 82,8 FDB-307S /8 ODF 60,5 66,1 63,1 43,1 65,2 86,6 94,5 90,2 61,6 93,3 FDB /8 (16mm) SAE 41 49,7 54,3 51,8 35,4 53,6 71,1 77,6 74,0 50,6 76,6 FDB-417S /8 ODF 77,2 84,3 80,4 55,0 83,2 110,3 120,4 114,9 78,5 118,8 Όλες οι αποδόσεις είναι σε συνάρτηση με το πρότυπο ARI και DIN 8949 Πτώση πίεσης: 0.07 bar Θερμοκρασία υγρού: +30 C Θερμοκρασία εξάτμισης: -15 C Παροχές: kg/kw/sec για R134a kg/kw/sec για R kg/kw/sec για R407C kg/kw/sec για R404A και Οι αποδόσεις δίνονται σε δύο τιμές πτώσης πίεσης: 0,07 και 0,14 bar. *) SAE = βιδωτή, ODF = κολλητή θηλυκή Σημείωση: Tα προτεινόμενα μοντέλα σημειώνονται με κεφαλαία σκούρα γράμματα στον πίνακα επιλογής. Είναι διαθέσιμα από το απόθεμα. R410A 3

4 Τεχνικά χαρακτηριστικά Μέγιστη πίεση λειτουργίας PS 43 bar Κολλητές συνδέσεις Χαλκός, ODF Πίεση έκρηξης 170 bar Βιδωτές συνδέσεις Στιλβωμένες, SAE Θερμοκρασία μέσου TS C Βαφή Eποξειδική Θερμοκρασία περιβάλλοντος C Προστασία ώρες έλεγχος με ψεκασμό αλατιού Τελικό φιλτράρισμα 40 μ Συσκευασία Ξεχωριστό πακέτο Συμβατότητα CFC, HCFC, HFC, ορυκτέλαια και εστερικά ψυκτέλαια* Τοποθέτηση εγκατάστασης Ο FDB μπορεί να τοποθετηθεί σε οποιαδήποτε θέση στη γραμμή υγρού Υλικό περιβλήματος Χάλυβας Πιστοποίησεις UL, HP *) Το φίλτρο-αφυγραντής FDB της ALCO δεν προορίζεται για χρήση με καυστικές, δηλητηριώδεις ή εύφλεκτες ουσίες. Απόδοση κατακράτησης νερού Μοντέλο Μέγεθος Θερμοκρασία υγρού 25 C Θερμοκρασία υγρού 52 C Απόδοση κατακράτησης νερού (καθαρή) σε γραμμάρια R134a R22 R407C R404A R134a R22 R407C R404A FDB ,9 2,0 1,7 1,9 1,8 1,7 1,6 1,9 FDB ,5 5,8 5,0 5,5 5,2 4,9 4,5 5,3 FDB ,8 9,3 8,0 8,8 8,4 7,9 7,2 8,5 FDB ,7 18,5 15,9 17,6 16,8 15,7 14,5 17,1 FDB ,7 33,0 28,5 31,6 30,1 28,2 26,0 30,5 FDB ,2 46,2 39,9 44,1 42,1 39,4 36,3 42,7 Οι αποδόσεις κατακράτησης νερού συμφωνούν με το Πρότυπο 710 του ARI για R-22 και βασίζονται σε ξηρότητα ισορροπίας (EPD) 60 ppm νερού στο ψυκτικό. Το πρότυπο ARI δεν αναφέρεται σε καινούργια εναλλακτικά ψυκτικά μέσα. Οι αποδόσεις κατακράτησης νερού για καινούργια εναλλακτικά ψυκτικά υγρά βασίζονται στις ακόλουθες τιμές ξηρότητας ισορροπίας (EPD): Ψυκτικό υγρό EPD R-134a 60 PPM R-407C 60 PPM R-404A 50 PPM R PPM 4

5 Διαστάσεις, βάρη αποστολής και τυποποιημένες συσκευασίες Τύπος Είδος και τύπος σύνδεσης Προσεγγιστικές διαστάσεις (mm) Βάρος Τυποποιημένη συσκευασία A B D E F kg Ποσότητα FDB-032 1/4 (6mm) SAE FDB-032 1/4 ODF FDB-052 1/4 (6mm) SAE FDB-052 1/4 ODF FDB-053 3/8 (10mm) SAE FDB-053 3/8 ODF FDB-082 1/4 (6mm) SAE FDB-082 1/4 ODF FDB-083 3/8 (10mm) SAE FDB-083 3/8 ODF FDB-084 1/2 (12mm) SAE FDB-084 1/2 ODF FDB-162 1/4 (6mm) SAE FDB-163 3/8 (10mm) SAE FDB-163 3/8 ODF FDB-164 1/2 (12mm) SAE FDB-164 1/2 ODF FDB-165 5/8 (16mm) SAE FDB-165 5/8 ODF FDB-303 3/8 (10mm) SAE FDB-304 1/2 (12mm) SAE FDB-305 5/8 (16mm) SAE FDB-305 5/8 ODF FDB-307 7/8 ODF FDB-415 5/8 (16mm) SAE FDB-417 7/8 ODF Κολλητή σύνδεση Βιδωτή σύνδεση F D E B A A 5
