3 Συγχαρητήρια για την επιλογή του συστήματος Siemens Synco 900 και ευχαριστίες για την αγορά της κεντρικής μονάδας διαμερίσματος! Οι Οδηγίες Λειτουργίας περιγράφουν τη λειτουργία της κεντρικής μονάδας διαμερίσματος και των άλλων συσκευών του συστήματος. Συμβολισμός Τα σύμβολα που εμφανίζονται στην οθόνη της κεντρικής μονάδας διαμερίσματος επεξηγούνται στο τμήμα Σύμβολα στην οθόνη στη σελίδα 19. Επίσης στα έντυπα χρησιμοποιούνται και τα ακόλουθα σύμβολα: Το σύμβολο προσοχή τονίζει σημαντικές πληροφορίες, που πρέπει να τηρούνται για την ασφαλή λειτουργία της εγκατάστασης. Το σύμβολο πληροφορίες αναφέρεται σε ειδικά στοιχεία, σημειώσεις και πρακτικές συμβουλές, που αφορούν τις ρυθμίσεις και τη λειτουργία των διαφόρων μονάδων και του συστήματος. Το σύμβολο αναφέρεται σε οδηγίες απόρριψης. Siemens ΑΕ Building Technologies Group HVAC Products Αρτέμιδος 8, Αμαρούσιο Τηλ.: Fax : marcom.gr.sbt@siemens.com 2006 Siemens ΑΕ Υπόκειται σε αλλαγή 3/81 HVAC Products Περιεχόμενα

4 Περιεχόμενα Οδηγίες ασφαλείας...8 Επισκόπηση συστήματος...9 Λειτουργίες συστήματος...9 Κεντρική μονάδα...9 Έλεγχος θέρμανσης...9 Θέρμανση Ζ.ν.χ...11 Ενεργοποίηση αερισμού...11 Μετεωρολογικός σταθμός...11 Έλεγχος φωτισμού και περσίδων...12 Λειτουργίες επιτήρησης...13 Συναγερμοί...13 Επιτήρηση συσκευών...13 Διατάξεις συστήματος...13 Κεντρική μονάδα διαμερίσματος QAX Στοιχεία λειτουργίας...15 Οθόνη...17 Λειτουργία...21 Εικόνα ηρεμίας...21 Σελίδες Πληροφοριών...21 Επίπεδο μενού...22 Μέθοδος ρυθμίσεων...22 Επίπεδα πρόσβασης...24 Ρυθμίσεις...25 Γενικά...25 Απουσία...25 Θέρμανση...26 Λειτουργία χρονορύθμισης διαμερίσματος...26 Τρόπος λειτουργίας διαμερίσματος...26 Διακόπτης τρόπου λειτουργίας διαμερίσματος...27 Θερινή λειτουργία θέρμανσης...28 Κατάσταση χειμερινής / θερινής λειτουργίας...28 Έναρξη θέρους / λήξη θέρους...28 Μεταγωγή θερμοκρασίας θέρους / χειμώνα...29 Περιοδική λειτουργία...29 Λειτουργίες χώρου...30 Κατάσταση τρόπου λειτουργίας χώρου...30 Εξήγηση του τρόπου λειτουργίας χώρου...31 Λειτουργία χώρου κατά την απουσία...31 Επιθυμητές τιμές θερμοκρασίας χώρου...32 Τροποποιήσεις στη μονάδα χώρου /81 HVAC Products Περιεχόμενα

5 Ρύθμιση του χρονοδιακόπτη χώρου...33 Πραγματική τιμή της θερμοκρασίας χώρου...35 Επιθυμητή τιμή θερμοκρασίας χώρου...35 Όριο επιθυμητής τιμής...35 Θέση βάνας...35 Επίδραση χρονορύθμισης διαμερίσματος...36 Βέλτιστος έλεγχος εκκίνησης / παύσης...36 Επιτήρηση θερμοκρασίας χώρου...37 Λειτουργία αερισμού παραθύρων...38 Ήσυχη λειτουργία...38 Βαθμονόμηση κινητήρα...39 Νέα ρύθμιση αισθητηρίων...40 Ζεστό νερό χρήσης Ζ.ν.χ Λειτουργία ζ.ν.χ...40 Εξαναγκασμένη φόρτιση Ζ.ν.χ Κατάσταση τρόπου λειτουργίας ζ.ν.χ Εξήγηση της λειτουργίας ζ.ν.χ...41 Λειτουργία ζ.ν.χ. κατά την απουσία...41 Επιθυμητή τιμή θερμοκρασίας ζ.ν.χ Χρονοδιακόπτης Ζ.ν.χ...42 Πραγματική τιμή της θερμοκρασίας Ζ.ν.χ...42 Επιθ. τιμή θερμοκρασίας ζνχ...42 Κατάσταση λειτουργίας της αντλίας φόρτισης και της εμβαπτιζόμενης ηλεκτρικής αντίστασης...42 Λειτουργία εγκατάστασης...43 Εξήγηση της λειτουργίας της εγκατάστασης Ζ.ν.χ...43 Όριο χρόνου φόρτισης...43 Μεταγωγή στην εμβαπτιζόμενη ηλεκτρική αντίσταση...43 Επιτήρηση της θερμοκρασίας Ζ.ν.χ Ομάδες μεταγωγής...44 Χειρισμός των ομάδων μεταγωγής...44 Σενάρια...45 Ενεργοποίηση των ομάδων μεταγωγής μέσω συμβάντος.46 Χρονοδιακόπτης ομάδων μεταγωγής...48 Χρονοδιακόπτης για προσομοίωση παρουσίας...48 Ενεργοποίηση προσομοίωσης παρουσίας...49 Διακοπές / Ειδική ημέρα...51 Ρύθμιση διακοπών / ειδικής ημέρας...51 Διακοπές και απουσία ταυτόχρονα...52 Λειτουργία χώρου στις διακοπές...52 Λειτουργία ζ.ν.χ. στις διακοπές...52 Ρυθμίσεις χρόνου...53 Ημερομηνία / ώρα /81 HVAC Products Περιεχόμενα

6 Σφάλματα...53 Μηνύματα σφάλματος...53 Μήνυμα σφάλματος κατάστασης bus...53 Αναγνώριση σφαλμάτων...54 Είσοδοι / έξοδοι...54 Εμφάνιση σημάτων εισόδου...54 Εμφάνιση κατάστασης εξόδων...54 Ρυθμίσεις...55 Γλώσσα...55 Υψόμετρο από θάλασσα...55 Μορφή ένδειξης ώρας...55 Φωτιζόμενη οθόνη / αντίθεση φωτισμού...55 Διάταξη οθόνης...56 Ένδειξη θερμοκρασίας...56 Κωδικός πρόσβασης στο επίπεδο συντήρησης...57 Άμεση επιλογή των σελίδων πληροφοριών...57 Είσοδοι σφάλματος Έξοδοι σφάλματος 1 και Λειτουργία επιτήρησης...60 Καθυστέρηση επιτήρησης...61 Ηχητική σήμανση συμβάντος και έξοδος κατάστασης...61 Διάρκεια σήματος...62 Όνομα εγκατάστασης...62 Ονόματα χώρων Ονόματα ομάδων μεταγωγής Ονόματα λαμπτήρων Γραμμές πληροφοριών...63 Λειτουργία μονάδας χώρου QAW Λειτουργίες χώρου...64 Λειτουργία χρονορύθμισης χώρου...65 Τροποποίηση της επιθυμητής τιμής θερμοκρασίας χώρου 66 Οθόνη...66 Μηνύματα σφάλματος...68 Συντήρηση...69 Παρακολούθηση μπαταριών...69 Μονάδα χώρου QAW Ασύρματη επαφή πόρτας / παραθύρου AP Ανιχνευτής καπνού DELTA reflex...69 Χειροκίνητος έλεγχος χωρητικότητας...69 Μονάδα χώρου QAW910, αισθητήριο χώρου QAA910 και μετεωρολογικό αισθητήριο QAC Κινητήρας ελέγχου θερμαντικού σώματος SSA /81 HVAC Products Περιεχόμενα

7 Ασύρματη επαφή πόρτας / παραθύρου AP 260 και ανιχνευτής καπνού DELTA reflex...72 Δοκιμές δέσμευσης...73 Πλήκτρο λειτουργίας στη μονάδα χώρου, στο αισθητήριο χώρου, στο μετεωρολογικό αισθητήριο, στο ραδιοεπαναλήπτη και στον κινητήρα ελέγχου θερμαντικού σώματος...73 Πλήκτρο λειτουργίας στους ελεγκτές κυκλώματος θέρμανσης RRV912 και RRV Συντήρηση και καθαρισμός...74 Απόρριψη /81 HVAC Products Περιεχόμενα

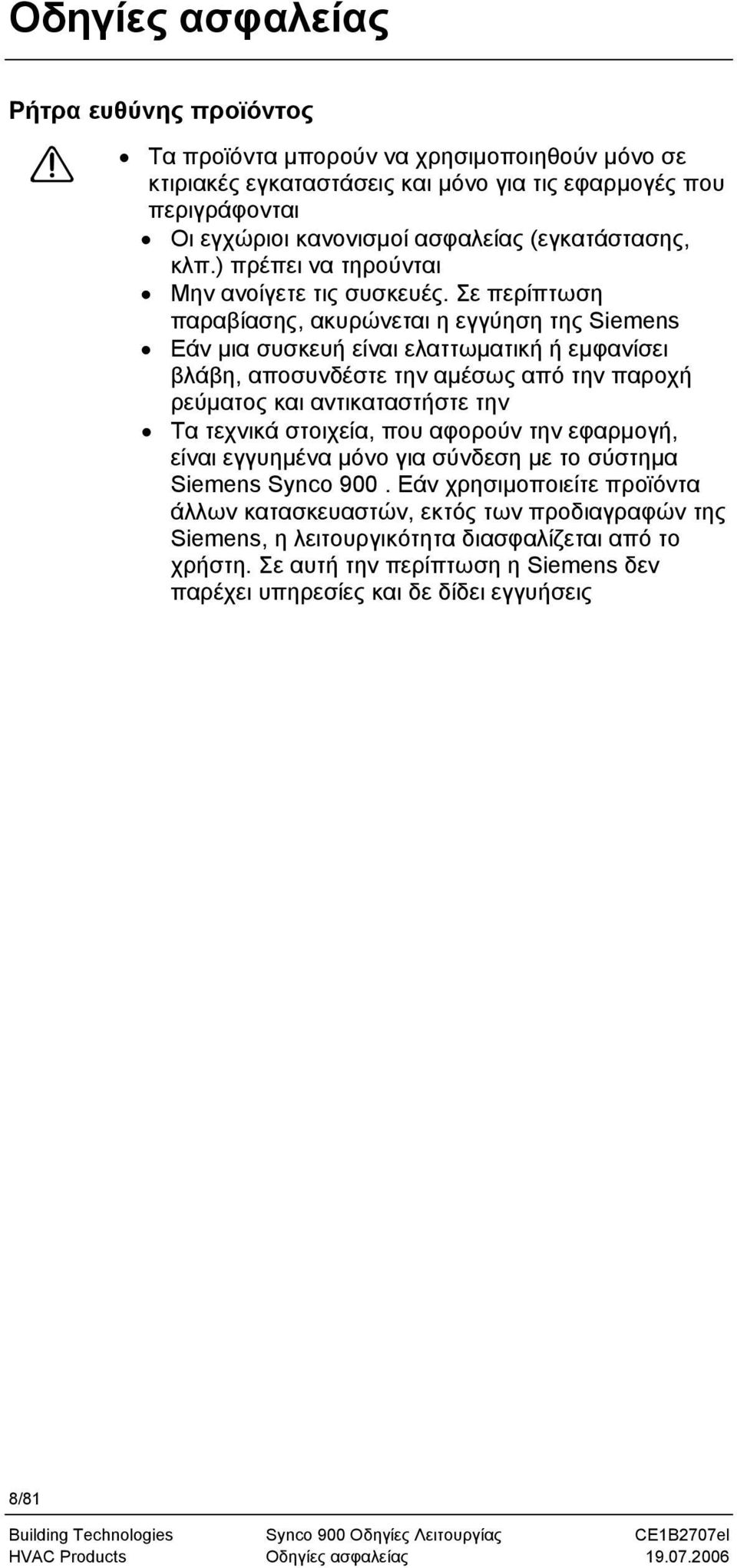

8 Οδηγίες ασφαλείας Ρήτρα ευθύνης προϊόντος Τα προϊόντα μπορούν να χρησιμοποιηθούν μόνο σε κτιριακές εγκαταστάσεις και μόνο για τις εφαρμογές που περιγράφονται Οι εγχώριοι κανονισμοί ασφαλείας (εγκατάστασης, κλπ.) πρέπει να τηρούνται Μην ανοίγετε τις συσκευές. Σε περίπτωση παραβίασης, ακυρώνεται η εγγύηση της Siemens Εάν μια συσκευή είναι ελαττωματική ή εμφανίσει βλάβη, αποσυνδέστε την αμέσως από την παροχή ρεύματος και αντικαταστήστε την Τα τεχνικά στοιχεία, που αφορούν την εφαρμογή, είναι εγγυημένα μόνο για σύνδεση με το σύστημα Siemens Synco 900. Εάν χρησιμοποιείτε προϊόντα άλλων κατασκευαστών, εκτός των προδιαγραφών της Siemens, η λειτουργικότητα διασφαλίζεται από το χρήστη. Σε αυτή την περίπτωση η Siemens δεν παρέχει υπηρεσίες και δε δίδει εγγυήσεις 8/81 HVAC Products Οδηγίες ασφαλείας

9 Επισκόπηση συστήματος Λειτουργίες συστήματος Το σύστημα Synco 900 σας προσφέρει μια σειρά επιλογών. Εκτός από τον έλεγχο της θέρμανσης και του Ζ.ν.χ., το σύστημα επιτρέπει τον έλεγχο και περσίδων και την εποπτεία των ανιχνευτών και των επαφών πόρτας / παραθύρου. Κεντρική μονάδα Κεντρική μονάδα διαμερίσματος QAX910 Η καρδιά του συστήματος είναι η κεντρική μονάδα διαμερίσματος QAX910. Διευκολύνει το χειρισμό όλου του συστήματος και διασφαλίζει την επικοινωνία με τις διάφορες συσκευές. Έλεγχος θέρμανσης Η κεντρική μονάδα διαμερίσματος διαθέτει 12 μεμονωμένους, ρυθμιζόμενους, εβδομαδιαίους χρονοδιακόπτες, που χρησιμοποιούνται για το χειρισμό έως 12 διαφορετικών χώρων. Κάθε διακόπτης προγραμματίζεται για λειτουργία σε 3 διαφορετικά επίπεδα (Λειτουργία Comfort, Λειτουργία Precomfort και Λειτουργία Economy) με 6 χρονορυθμίσεις μεταγωγής. Όλοι οι χώροι συμπεριλαμβάνονται σε ένα διαμέρισμα, για το οποίο ορίζονται ο τρόπος λειτουργίας και το πρόγραμμα διακοπών / ειδικών ημερών. Η κεντρική μονάδα διαμερίσματος συγκεντρώνει τα αιτήματα θέρμανσης από τους διάφορους χώρους και προωθεί το σύνολό τους στον ελεγκτή παραγωγής θέρμανσης. Εκπέμπει τις πραγματικές τιμές θερμοκρασίας των χώρων και τις επιθυμητές τιμές τους προς τους ελεγκτές των κυκλωμάτων θέρμανσης και τους κινητήρες ελέγχου των θερμαντικών σωμάτων, οι οποίοι στη συνέχεια υπολογίζουν τα σήματα οδήγησης των κινητήρων. Τα σήματα οδήγησης των πολυλειτουργικών ρελέ των ελεγκτών κυκλωμάτων θέρμανσης παράγονται από την κεντρική μονάδα διαμερίσματος. Για τον έλεγχο της θερμοκρασίας χώρου προσφέρονται τα εξής συστήματα: Μονάδα χώρου QAW910 Στη μονάδα χώρου επιλέγεται ο απαιτούμενος τρόπος λειτουργίας, τροποποιείται η επιθυμητή τιμή θερμοκρασίας χώρου και ορίζεται η λειτουργία 9/81 HVAC Products Επισκόπηση συστήματος

10 χρονορύθμισης. Η μονάδα χώρου λαμβάνει επίσης και τη μέτρηση της τρέχουσας θερμοκρασίας χώρου. Όλα τα δεδομένα μεταδίδονται ασύρματα προς την κεντρική μονάδα διαμερίσματος. Αισθητήρας θερμοκρασίας χώρου QAA910 Ο αισθητήρας ανιχνεύει τη θερμοκρασία χώρου και στέλνει την τιμή της στην κεντρική μονάδα διαμερίσματος με ραδιοσήματα. Ελεγκτές κυκλώματος θέρμανσης RRV912 και RRV918 Οι ελεγκτές λαμβάνουν τις επιθυμητές και πραγματικές τιμές των διαφόρων χώρων από την κεντρική μονάδα διαμερίσματος (με ραδιοσήματα) και προωθούν τα αντίστοιχα σήματα οδήγησης στους κινητήρες, που συνδέονται στο δίαυλο. Επίσης διευκολύνουν την άμεση σύνδεση της αντλίας διαμερίσματος (κυκλοφορητή) και της θέρμανσης Ζ.ν.χ. Κινητήρας ελέγχου θερμαντικών σωμάτων SSA955 Ο κινητήρας λαμβάνει την επιθυμητή και την πραγματική τιμή (εφόσον υπάρχει αισθητήριο ή μονάδα χώρου) του αντίστοιχου χώρου με ραδιοσήμα και ρυθμίζει ανάλογα τη βάνα του θερμαντικού σώματος. Εάν δεν έχει εγκατασταθεί αισθητήριο ή μονάδα χώρου, ο κινητήρας ελέγχου του θερμαντικού σώματος χρησιμοποιεί τη δική του μέτρηση της θερμοκρασίας χώρου ως πραγματική τιμή. Ασύρματη επαφή ΑΡ 260 πόρτας / παραθύρου Όταν ένα παράθυρο ή μια πόρτα μείνει ανοικτή, η διαδρομή της βάνας του θερμαντικού σώματος στον ίδιο χώρο περιορίζεται στην τρέχουσα θέση, για να μη γίνεται σπατάλη ενέργειας. Η λειτουργία δρα στους ενσύρματους κινητήρες, που συνδέονται με ελεγκτές κυκλώματος θέρμανσης τύπου RRV912 / RRV918 και στους ασύρματους κινητήρες ελέγχου θερμαντικών σωμάτων τύπου SSA /81 HVAC Products Επισκόπηση συστήματος

11 Θέρμανση Ζ.ν.χ. Η κεντρική μονάδα διαμερίσματος ελέγχει τη θέρμανση Ζ.ν.χ. των τοπικά συνδεμένων δεξαμενών αποθήκευσης Ζ.ν.χ. ή διευκολύνει τον απομακρυσμένο χειρισμό των δεξαμενών, που συνδέονται με ελεγκτή παραγωγής θέρμανσης ή άλλη κεντρική μονάδα διαμερίσματος. Για τον σκοπό αυτό, η κεντρική μονάδα διαμερίσματος διαθέτει εβδομαδιαίο χρονοδιακόπτη Ζ.ν.χ. με 6 χρόνους μεταγωγής μεταξύ της Κανονικής και της Μειωμένης λειτουργίας. Η κεντρική μονάδα διαμερίσματος χρησιμοποιείται επίσης και για την ενεργοποίηση της φόρτισης στη δεξαμενή αποθήκευσης Ζ.ν.χ. Η τρέχουσα θερμοκρασία Ζ.ν.χ. εμφανίζεται στην οθόνη της κεντρικής μονάδας διαμερίσματος. Ενεργοποίηση αερισμού Για την ενεργοποίηση ή απενεργοποίηση των σταδίων αερισμού χρησιμοποιούνται ρελέ. Ο αερισμός τίθεται σε λειτουργία μέσω των ομάδων μεταγωγής. Μετεωρολογικός σταθμός H κεντρική μονάδα διαμερίσματος λαμβάνει την τιμή εξωτερικής θερμοκρασίας και ατμοσφαιρικής πίεσης, που μετρά το μετεωρολογικό αισθητήριο. Μετεωρολογικό αισθητήριο QAC910 Το μετεωρολογικό αισθητήριο μετρά την εξωτερική θερμοκρασία και την απόλυτη ατμοσφαιρική πίεση και μεταδίδει τις τιμές τους με ραδιοσήματα στην κεντρική μονάδα διαμερίσματος. Οι τρέχουσες μετρούμενες τιμές εξωτερικής θερμοκρασίας και ατμοσφαιρικής πίεσης, όπως και η καμπύλη πίεσης εμφανίζονται στην οθόνη ηρεμίας. Η αλλαγή της ατμοσφαιρικής πίεσης τις τελευταίες 3 ώρες επισημαίνεται με βέλος. Επίσης, βάσει των αλλαγών και της απόλυτης τιμής της ατμοσφαιρικής πίεσης, γίνεται μετεωρολογική πρόβλεψη (ήλιος, μερική συννεφιά, βροχή) και εμφανίζεται με σύμβολο στην οθόνη ηρεμίας. Η εξέλιξη της εξωτερικής θερμοκρασίας και της ατμοσφαιρικής πίεσης το τελευταίο 24ωρο μπορεί να εμφανίζεται σε 2 σελίδες πληροφοριών. 11/81 HVAC Products Επισκόπηση συστήματος

12 Έλεγχος φωτισμού και περσίδων Έλεγχος φωτισμού Οι συνδεμένοι λαμπτήρες μπορούν να αυξομειώσουν το φωτισμό τους ή να ανοίξουν / κλείσουν με εντολή της κεντρικής μονάδας διαμερίσματος ή εξωτερικού διακόπτη (πομπού). Όλες οι ρυθμίσεις φωτισμού αποθηκεύονται ως σενάριο και ανακαλούνται, όποτε τα χρειάζεστε. Εκτός από τις χειροκίνητες ρυθμίσεις φωτισμού, οι επιλογές μπορούν να γίνουν και μέσω του ενσωματωμένου διακόπτη με προσομοίωση παρουσίας ή συμβάντος. Έλεγχος περσίδων Με την κεντρική μονάδα διαμερίσματος ή εξωτερικό διακόπτη (πομπό) μπορεί να γίνει βηματική ρύθμιση των περσίδων ή να κλείσουν και να ανοίξουν πλήρως, με την πίεση ενός πλήκτρου. Όλες οι θέσεις των περσίδων (εντελώς ανοικτές ή εντελώς κλειστές) μπορούν να αποθηκευτούν ως σενάρια και να ανακληθούν αργότερα, όποτε τα χρειάζεστε. Εκτός από το χειροκίνητο έλεγχο των περσίδων, οι ρυθμίσεις μπορούν να γίνουν και με τους ενσωματωμένους χρονοδιακόπτες ή τα συμβάντα. Οι ρυθμίσεις φωτισμού και οι θέσεις των περσίδων μπορούν να αποθηκευτούν μαζί ως σενάριο και από κοινού να τροποποιηθούν, όποτε ανακαλείτε το σενάριο. Λειτουργία ρύθμισης φωτισμού και περσίδων και οι περσίδες ελέγχονται από τα λειτουργικά πλήκτρα της κεντρικής μονάδας διαμερίσματος. 12/81 HVAC Products Επισκόπηση συστήματος

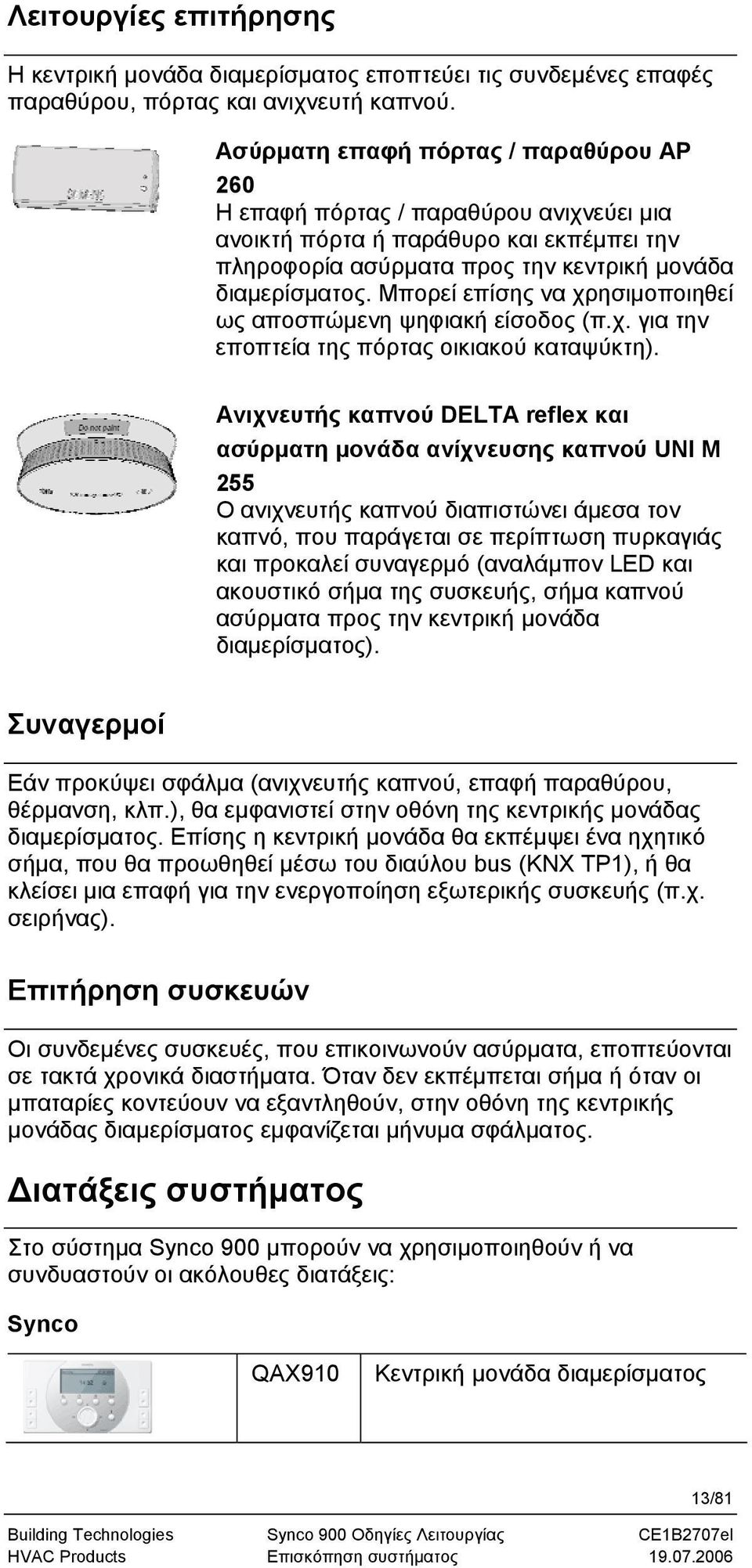

13 Λειτουργίες επιτήρησης Η κεντρική μονάδα διαμερίσματος εποπτεύει τις συνδεμένες επαφές παραθύρου, πόρτας και ανιχνευτή καπνού. Ασύρματη επαφή πόρτας / παραθύρου AP 260 Η επαφή πόρτας / παραθύρου ανιχνεύει μια ανοικτή πόρτα ή παράθυρο και εκπέμπει την πληροφορία ασύρματα προς την κεντρική μονάδα διαμερίσματος. Μπορεί επίσης να χρησιμοποιηθεί ως αποσπώμενη ψηφιακή είσοδος (π.χ. για την εποπτεία της πόρτας οικιακού καταψύκτη). Ανιχνευτής καπνού DELTA reflex και ασύρματη μονάδα ανίχνευσης καπνού UNI M 255 Ο ανιχνευτής καπνού διαπιστώνει άμεσα τον καπνό, που παράγεται σε περίπτωση πυρκαγιάς και προκαλεί συναγερμό (αναλάμπον LED και ακουστικό σήμα της συσκευής, σήμα καπνού ασύρματα προς την κεντρική μονάδα διαμερίσματος). Συναγερμοί Εάν προκύψει σφάλμα (ανιχνευτής καπνού, επαφή παραθύρου, θέρμανση, κλπ.), θα εμφανιστεί στην οθόνη της κεντρικής μονάδας διαμερίσματος. Επίσης η κεντρική μονάδα θα εκπέμψει ένα ηχητικό σήμα, που θα προωθηθεί μέσω του διαύλου bus (KNX TP1), ή θα κλείσει μια επαφή για την ενεργοποίηση εξωτερικής συσκευής (π.χ. σειρήνας). Επιτήρηση συσκευών Οι συνδεμένες συσκευές, που επικοινωνούν ασύρματα, εποπτεύονται σε τακτά χρονικά διαστήματα. Όταν δεν εκπέμπεται σήμα ή όταν οι μπαταρίες κοντεύουν να εξαντληθούν, στην οθόνη της κεντρικής μονάδας διαμερίσματος εμφανίζεται μήνυμα σφάλματος. Διατάξεις συστήματος Στο σύστημα Synco 900 μπορούν να χρησιμοποιηθούν ή να συνδυαστούν οι ακόλουθες διατάξεις: Synco QAX910 Κεντρική μονάδα διαμερίσματος 13/81 HVAC Products Επισκόπηση συστήματος

14 QAW910 Μονάδα χώρου QAA910 Αισθητήριο θερμοκρασίας χώρου QAC910 Μετεωρολογικό αισθητήριο RRV918 RRV912 SSA955 Ελεγκτής κυκλώματος θέρμανσης, που ελέγχει έως οκτώ κινητήρες 2 θέσεων Ελεγκτής κυκλώματος θέρμανσης, που ελέγχει έναν κινητήρα 3 θέσεων ή δύο κινητήρες 2 θέσεων Κινητήρας ελέγχου θερμαντικού σώματος ERF910 Επαναλήπτης RF (επανεκπομπή) GAMMA wave Ανιχνευτής καπνού DELTA reflex με ασύρματη μονάδα ανίχνευσης καπνού UNI M 255 Ασύρματη επαφή θύρας και παραθύρου AP260 Μπορούν επίσης να χρησιμοποιηθούν ρυθμιστές φωτισμού και περσίδων GAMMA wave, μεταγόμενες πρίζες και φορητοί πομποί Hager tebis TX Funk Μπορούν να χρησιμοποιηθούν ρυθμιστες φωτισμού και περσίδων Hager Η κεντρική μονάδα διαμερίσματος μπορεί επίσης να ελέγχει τους ρυθμιστές φωτισμού και περσίδων μέσω επικοινωνίας KNX TP1 (S-Mode). Σε αυτή την περίπτωση απαιτείται διαμόρφωση με το λογισμικό ETS. 14/81 HVAC Products Επισκόπηση συστήματος

15 Κεντρική μονάδα διαμερίσματος QAX910 Στοιχεία λειτουργίας Όλα τα στοιχεία λειτουργίας βρίσκονται στην πρόσοψη της μονάδας. Τα πλήκτρα και τα λειτουργικά πλήκτρα εξυπηρετούν τις εξής λειτουργίες: Πλήκτρο Ζ.ν.χ. Για την επιλογή της λειτουργίας ζ.ν.χ. ( Αυτόματη λειτ. / Κανονική λειτ. / Μειωμένη λειτ. / Προστασία) και για τη χειροκίνητη ενεργοποίηση για μία φορά της εξαναγκασμένης φόρτισης της δεξαμενής αποθήκευσης Ζ.ν.χ. (παρατεταμένα). Πλήκτρο Απουσίας (έλευση / αποχώρηση) Για την ενεργοποίηση του επιλεγμένου σεναρίου απουσίας (θέρμανση, Ζ.ν.χ., έλεγχος φωτισμού και περσίδων, επιτήρηση, προσομοίωση παρουσίας), ή για επαναφορά του τρόπου λειτουργίας με παρουσία. Πλήκτρο χρονορύθμισης διαμερίσματος Για την επιλογή και ενεργοποίηση της λειτουργία χρονορύθμισης σε συγκεκριμένους χώρους. Όσο είναι ενεργή η λειτουργία χρονορύθμισης, οι χώροι θερμαίνονται με την επιθυμητή τιμή της λειτουργίας Comfort. Πλήκτρο τρόπου λειτουργίας Για την επιλογή του τρόπου θέρμανσης του διαμερίσματος (Αυτόματη λειτ. / Λειτουργία Comfort / Λειτουργία Precomfort / Λειτουργία Economy / Προστασία). Πλήκτρο Πληροφοριών Για την περιήγηση στις σελίδες πληροφοριών και την εύρεση του κειμένου βοήθειας του μενού. 15/81

16 Πλήκτρο άνω βέλους Για πλοήγηση στο μενού προς τα επάνω, μετάβαση σε προηγούμενες σελίδες πληροφοριών και ρύθμιση (αύξηση) τιμών. Πλήκτρο κάτω βέλους Για πλοήγηση στο μενού προς τα κάτω, μετάβαση σε επόμενες σελίδες πληροφοριών και ρύθμιση (αυξομείωση) τιμών. Πλήκτρο Esc Για επιστροφή στο αμέσως προηγούμενο μενού, εγκατάλειψη του κύριου μενού και ακύρωση της εισαγωγής τιμών. Πλήκτρο Menu / ok Για εισαγωγές στο κύριο μενού, πλοήγηση σε υπομενού και επιβεβαίωση της εισαγωγής μιας τιμής. Ζεύγος λειτουργικών πλήκτρων 1-4 Για ενεργοποίηση στις ομάδες μεταγωγής των λειτουργιών, που καθορίστηκαν κατά τη ρύθμιση σε λειτουργία (π.χ. αυξομείωση φωτισμού) ή την ανάκληση προκαθορισμένων σελίδων πληροφοριών. 1A, 1B Λειτουργικά πλήκτρα 1A και 1B 2A, 2B Λειτουργικά πλήκτρα 2A και 2B 3A, 3B Λειτουργικά πλήκτρα 3A και 3B 4A, 4B Λειτουργικά πλήκτρα 4A και 4B 16/81

17 Οθόνη Φωτιζόμενη οθόνη Όταν πιέζεται κάποιο πλήκτρο, ενεργοποιείται για ένα διάστημα η φωτιζόμενη οθόνη. Με πίεση στο πλήκτρο Esc, Menu / ok, Άνω βέλος ή Πληροφορίες, η φωτιζόμενη οθόνη ενεργοποιείται χωρίς να επηρεάζεται. Η φωτεινότητα της οθόνης ρυθμίζεται ανάλογα με τις ανάγκες σας (ανατρέξτε στη σελίδα 55). Οθόνη Η οθόνη προσφέρει μια σειρά παραστάσεων. Ακολουθεί παράδειγμα ενός μενού. Σύμβολο μενού: Δείχνει το μενού, στο οποίο βρίσκεστε Κύριο μενού Θέρμανση Ομάδες μεταγωγής Διακοπές/Ειδική ημ. Ένδειξη ημέρας/ώρας Τίτλος μενού: Δείχνει το μενού, στο οποίο βρίσκεστε Επίπεδο πρόσβασης: Το σύμβολο δείχνει το επίπεδο, στο οποίο Ράβδος κύλισης: Δείχνει τη θέση σας στην κατάσταση μενού Θέση δρομέα: Εμφανίζεται ως μαύρη ράβδος με αντίθετου χρώματος γράμματα Επέκταση: Ακολουθούν κι άλλες επιλογές 17/81

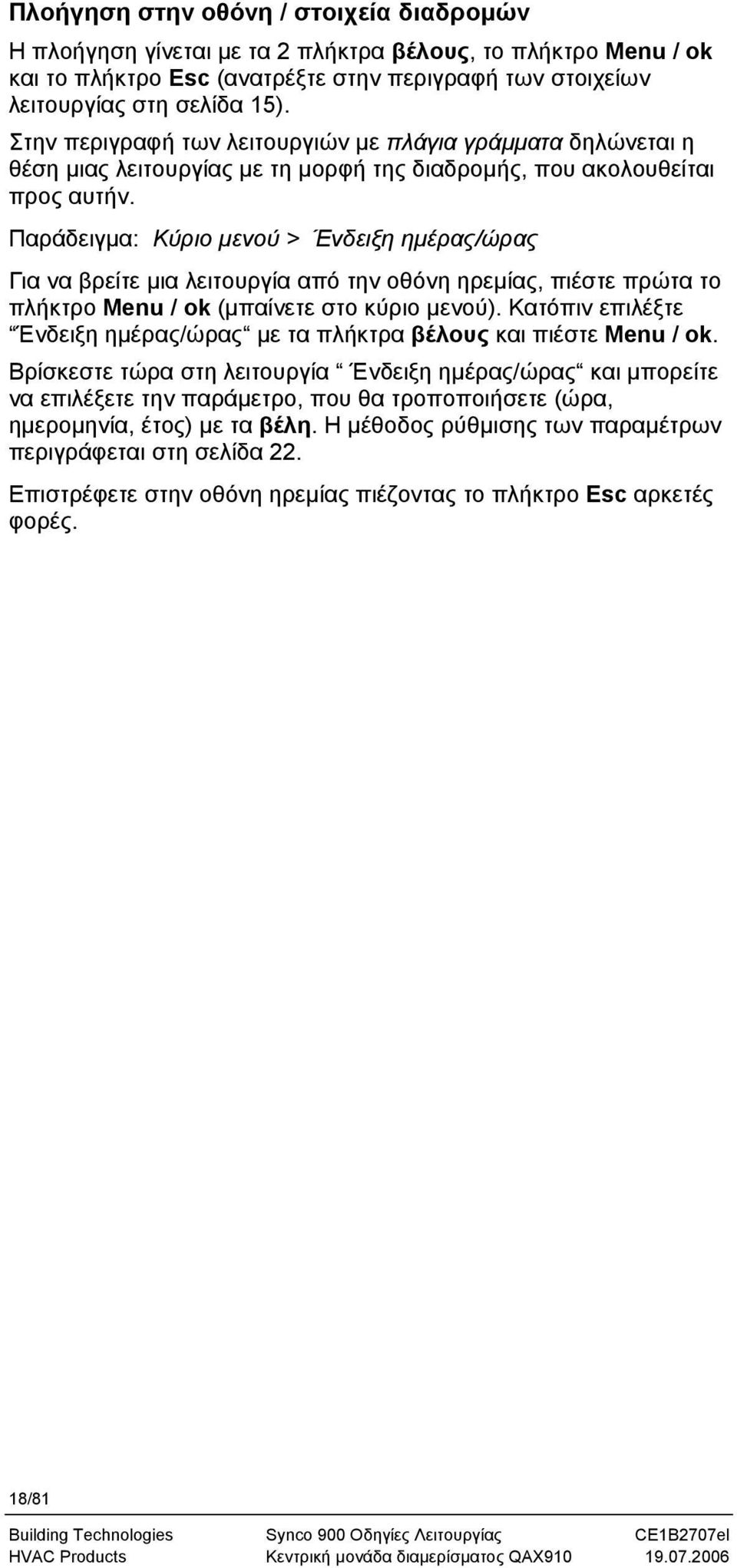

18 Πλοήγηση στην οθόνη / στοιχεία διαδρομών Η πλοήγηση γίνεται με τα 2 πλήκτρα βέλους, το πλήκτρο Menu / ok και το πλήκτρο Esc (ανατρέξτε στην περιγραφή των στοιχείων λειτουργίας στη σελίδα 15). Στην περιγραφή των λειτουργιών με πλάγια γράμματα δηλώνεται η θέση μιας λειτουργίας με τη μορφή της διαδρομής, που ακολουθείται προς αυτήν. Παράδειγμα: Κύριο μενού > Ένδειξη ημέρας/ώρας Για να βρείτε μια λειτουργία από την οθόνη ηρεμίας, πιέστε πρώτα το πλήκτρο Menu / ok (μπαίνετε στο κύριο μενού). Κατόπιν επιλέξτε Ένδειξη ημέρας/ώρας με τα πλήκτρα βέλους και πιέστε Menu / ok. Βρίσκεστε τώρα στη λειτουργία Ένδειξη ημέρας/ώρας και μπορείτε να επιλέξετε την παράμετρο, που θα τροποποιήσετε (ώρα, ημερομηνία, έτος) με τα βέλη. Η μέθοδος ρύθμισης των παραμέτρων περιγράφεται στη σελίδα 22. Επιστρέφετε στην οθόνη ηρεμίας πιέζοντας το πλήκτρο Esc αρκετές φορές. 18/81

19 Σύμβολα της οθόνης Τρόπος λειτουργίας θέρμανσης / ψύξης Λειτουργία Comfort Λειτουργία Precomfort Λειτουργία Economy Προστασία Χρονορύθμιση διαμερίσματος, ενεργό Όριο επιθυμητής τιμής Αυτόματη λειτουργία Χειροκίνητη λειτουργία Θερινή λειτουργία Τρόπος λειτουργίας ψύξης Αντλία διαμερίσματος σε λειτουργία Καταστάσεις λειτουργίας Ζ.ν.χ. Κανονική λειτ. Μειωμένη λειτ. Ζ.ν.χ. Προστασία Θέρμανση Ζ.ν.χ., ενεργοποιημένη Αυτόματη λειτουργία Χειροκίνητη λειτουργία Αναλάμπον σύμβολο: Χειροκίνητη εξαναγκασμένη φόρτιση Ζ.ν.χ., ενεργοποιημένη Άλλες καταστάσεις λειτουργίας Σφάλμα Αναλάμπον σύμβολο: Σφάλμα, απαιτείται αναγνώριση Τρόπος λειτουργίας διακοπών Απουσία ενεργοποιημένη Ανοικτό παράθυρο Αναλάμπον σύμβολο: Εποπτευόμενο παράθυρο ανοικτό Ειδική ημέρα Θερμοκρασίες, ατμοσφαιρική πίεση και μετεωρολογική πρόβλεψη Θερμοκρασία χώρου Εξωτερική θερμοκρασία Μετεωρολογική πρόβλεψη: Ήλιος Μετεωρολογική πρόβλεψη: Μερική συννεφιά Μετεωρολογική πρόβλεψη: Βροχή Ατμοσφαιρική πίεση σταθερή Ατμοσφαιρική πίεση ανερχόμενη Ατμοσφαιρική πίεση ταχέως ανερχόμενη Ατμοσφαιρική πίεση ελαττούμενη Ατμοσφαιρική πίεση ταχέως ελαττούμενη 19/81

20 Τα σύμβολα, που χρησιμοποιούνται για τη μετεωρολογική πρόβλεψη, δείχνουν μόνο την τάση αλλαγής του καιρού. Αντιστοίχιση λειτουργικών πλήκτρων Ομάδα μεταγωγής ενεργή Ομάδα μεταγωγής ανενεργή Σενάριο Επιλογή σελίδων πληροφοριών Φωτισμός άνοιγμα / αύξηση φωτεινότητας Φωτισμός κλείσιμο / μείωση φωτεινότητας Άνοιγμα περσίδων Κλείσιμο περσίδων Λίστα συσκευών Συσκευή εντάξει Χαμηλή μπαταρία Συσκευή ελαττωματική Επίπεδα μενού Κύριο μενού Θέρμανση Ζ.ν.χ. Ομάδες μεταγωγής Διακοπές/Ειδική ημ. Ένδειξη ημέρας/ώρας Σφάλματα Είσοδοι / έξοδοι Ρυθμίσεις Στοιχεία συσκευής Εφεδρική αποθήκευση δεδομένων Ρύθμιση λειτουργίας Επίπεδα πρόσβασης Επίπεδο Συντήρησης Επίπεδο Ειδικού 20/81

21 Λειτουργία Εικόνα ηρεμίας Η οθόνη δείχνει την εικόνα ηρεμίας, μέχρι να πατηθεί κάποιο πλήκτρο. Διατίθενται 6 τύποι εικόνων ηρεμίας με διαφορετική διαβάθμιση λεπτομερειών. Οι ρυθμίσεις που απαιτούνται για τις εικόνες ηρεμίας περιγράφονται στη σελίδα Error! Bookmark not defined.. Σελίδες Πληροφοριών Οι σελίδες πληροφοριών προσφέρουν μια επισκόπηση των πιο σημαντικών δεδομένων της εγκατάστασης. Στις σελίδες πληροφοριών δεν τροποποιούνται τιμές. Οι σελίδες πληροφοριών προσεγγίζονται με το πλήκτρο Πληροφορίες. Κάθε φορά που πιέζεται το πλήκτρο Πληροφορίες εμφανίζεται η επόμενη σελίδα. Τα βέλη επιτρέπουν την κύλιση προς τα πίσω και προς τα εμπρός. Για επιστροφή στην εικόνα ηρεμίας πιέστε Esc. Όταν βρίσκεστε στο επίπεδο πληροφοριών, το αντίστοιχο σύμβολο εμφανίζεται στην άνω αριστερά γωνία της οθόνης. Επάνω δεξιά εμφανίζεται ο τρέχων αριθμός σελίδας και το σύνολο των σελίδων πληροφοριών. Παρέχονται οι εξής σελίδες πληροφοριών: Εξέλιξη εξωτερικής θερμοκρασίας (επιδέχεται διαμόρφωση) Εξέλιξη ατμοσφαιρικής πίεσης (επιδέχεται διαμόρφωση) Κατάσταση φωτισμού (επιδέχεται διαμόρφωση) Διαμέρισμα Χώρος (επιδέχεται διαμόρφωση) Ζ.ν.χ. (επιδέχεται διαμόρφωση) Εταιρικό επισκεπτήριο (επιδέχεται διαμόρφωση) Αντιστοίχιση πλήκτρων (πάντα, εκτός από την εικόνα ηρεμίας 5) Κατάσταση συσκευής Μήν. κατάστ. σφάλμ. bus (επιδέχεται διαμόρφωση) Ο τύπος και ο αριθμός των διαθέσιμων σελίδων πληροφοριών εξαρτάται από την εγκατάστασή σας (αριθμός χώρων, ομάδες μεταγωγής, κλπ.). Οι σελίδες πληροφοριών προσεγγίζονται και με αντίστοιχα λειτουργικά πλήκτρα (ανατρέξτε στη σελίδα 44). 21/81

22 Επίπεδο μενού Πιέστε το πλήκτρο Menu / ok για να μεταβείτε από την οθόνη ηρεμίας ή τη σελίδα πληροφοριών στο επίπεδο μενού (κύριο μενού). Πιέστε το πλήκτρο Esc για να επιστρέψετε στην οθόνη ηρεμίας. Κύριο μενού Θέρμανση Ομάδες μεταγωγής Διακοπές/Ειδική ημ. Ένδειξη ημέρας/ώρας Η επικεφαλίδα Κύριο μενού με το σχετικό σύμβολο εμφανίζεται, ακολουθούμενη από τη λίστα διαθέσιμων μενού. Μέθοδος ρυθμίσεων Γενικοί κανόνες Η τροποποίηση των τιμών γίνεται πάντοτε σε πρόσθετο παράθυρο της οθόνης (επεξεργασία αναδυόμενου παραθύρου pop-up). Η περιοχή δράσης (δρομέας) εμφανίζεται πάντοτε με αντίστροφο χρωματισμό. Οι τροποποιήσεις γίνονται βηματικά με τα πλήκτρα βέλους (άνω / κάτω). Παρατεταμένη πίεση των πλήκτρων επιταχύνει τη διαδικασία. Η επιβεβαίωση της ρύθμισης γίνεται με το πλήκτρο Menu / ok. Για να ακυρώσετε τη διαδικασία ή να πλοηγηθείτε στο επόμενο μενού, πιέστε Esc. Το επόμενο παράδειγμα δείχνει τις διαφορετικές δυνατότητες ρυθμίσεων. Ρύθμιση αριθμητικής τιμής Λειτουργία Comfort Η περιοχή ρύθμισης των αριθμητικών τιμών εμφανίζεται αριστερά (άνω και κάτω όριο). Η τρέχουσα τιμή εμφανίζεται με ψηφία αντίθετου χρώματος στα δεξιά. 22/81

23 Επιλογή λίστας λειτουργιών Τρόπος λειτουργ. διαμερίσμ. Αυτόματη λειτ. Λειτουργία Comfort Λειτουργία Precomfort Κάποιες λειτουργίες επιλέγονται από λίστα. Η επιλογή δηλώνεται με το σύμβολο. Μόνο ένα στοιχείο της λίστας μπορεί να ενεργοποιείται κάθε φορά. Δήλωση εναλλακτικών επιλογών Ενεργοποίηση επιτήρησης Χώρος 1 Χώρος 2 Χώρος 3 Δημιουργία / επεξεργασία κειμένου Χώρος 1 Τα ειδικά πεδία έχουν τις εξής λειτουργίες: DEL Στην κατάσταση εναλλακτικών επιλογών, μπορούν να επιλεχθούν ένα ή περισσότερα αντικείμενα, με το πλήκτρο Menu / ok, οπότε το τετραγωνίδιο δεξιά μαρκάρεται με χιαστί σταυρό. Πιέζοντας το πλήκτρο Esc, εμφανίζεται ένα πλαίσιο διαλόγου για την αποθήκευση της νέας τιμής (πλήκτρο Menu / ok) ή την ακύρωση της ρύθμισης (πλήκτρο Esc). Χρησιμοποιήστε τα βέλη για να επιλέξετε τους χαρακτήρες από την ομάδα χαρακτήρων και τα 4 μόνιμα εμφανιζόμενα πεδία. Επιβεβαιώνετε την επιλογή χαρακτήρων ή πεδίων πιέζοντας το πλήκτρο Πλήκτρο Menu / ok. Ανοδική κύλιση του συνόλου χαρακτήρων ανά 9 χαρακτήρες Διαγραφή του τελευταίου χαρακτήρα του τρέχοντος κειμένου Εισαγωγή κενού Καθοδική κύλιση του συνόλου χαρακτήρων ανά 9 χαρακτήρες Πιέζοντας το πλήκτρο Esc, ανοίγει ένα τελικό πλαίσιο διαλόγου για την αποθήκευση του νέου κειμένου (Menu / ok) ή την ακύρωσή του (Esc). Ρύθμιση τιμών και προκαθορισμένες ρυθμίσεις Κατά τη ρύθμιση σε λειτουργία του συστήματος οι ενεργοποιημένες παράμετροι φορτώνονται ως προκαθορισμένες ρυθμίσεις. Στα έντυπα γίνεται διάκριση μεταξύ των τιμών-οδηγών και των εργοστασιακών ρυθμίσεων. Τιμή-οδηγός Ρύθμιση προτεινόμενη για τα περισσότερα είδη εγκαταστάσεων. Εργοστ ρυθμίσεις Ρυθμίσεις, που τροποποιούνται ανάλογα με τις συγκεκριμένες ανάγκες του χρήστη ή της εγκατάστασης. Χρησιμοποιήστε τα προκαθορισμένα πεδία για να εισάγετε τις δικές σας ρυθμίσεις. 23/81

24 Επίπεδα πρόσβασης Για να επιλέξετε επίπεδο πρόσβασης, πιέστε ταυτόχρονα τα πλήκτρα Esc και Menu / ok. Αναδύεται ένα παράθυρο (pop-up). Με τα βέλη επιλέγετε το επίπεδο πρόσβασης που θέλετε και το επιβεβαιώνετε με το πλήκτρο Menu / ok. Επίπεδο χρήστη Το επίπεδο χρήστη εμφανίζει τις πιο συχνά χρησιμοποιούμενες ρυθμίσεις. Συνήθως οι ρυθμίσεις αυτές επαρκούν για τη λειτουργία της εγκατάστασης. Επίπεδο συντήρησης Το επίπεδο αυτό περιλαμβάνει εκτενείς ρυθμίσεις, που χρησιμοποιούνται σπάνια. Για να μεταβείτε στο επίπεδο συντήρησης απαιτείται κωδικός πρόσβασης, εάν έχει οριστεί (ανατρέξτε στη σελίδα 57). Επιβεβαιώστε την εισαγωγή του κωδικού πιέζοντας το πλήκτρο Menu / ok. Επίπεδο ειδικού Οι ρυθμίσεις του επιπέδου ειδικού είναι προσβάσιμες μόνο με χρήση κωδικού πρόσβασης. Για περιγραφή των λειτουργιών ανατρέξτε στο έντυπο Τοποθέτηση και ρύθμιση λειτουργίας (CE1C2707el). Εάν για κάποιο διάστημα δεν πατηθεί κανένα πλήκτρο στο επίπεδο ειδικού, η κεντρική μονάδα διαμερίσματος επιστρέφει αυτόματα στο επίπεδο χρήστη. Οι κωδικοί πρόσβασης στο επίπεδο συντήρησης και ειδικού πρέπει να φυλάσσονται σε ασφαλές μέρος, όπου βρίσκονται εύκολα. Εάν χάσετε τον κωδικό πρόσβασης στο επίπεδο ειδικού, πρέπει να καλέσετε εξειδικευμένο άτομο. Η απώλεια του κωδικού πρόσβασης στον επίπεδο ειδικού επιβάλει τη νέα διαμόρφωση της κεντρικής μονάδας διαμερίσματος ή επίσκεψη συντήρησης! 24/81

25 Ρυθμίσεις Οι ρυθμίσεις που περιγράφονται στη συνέχεια πραγματοποιούνται, μόνο αφού το σύστημα Synco 900 έχει ρυθμιστεί σε λειτουργία από ειδικό. Οι γραμμές λειτουργίας που εμφανίζονται εξαρτώνται από τη βασική διαμόρφωση της εγκατάστασης. Οι γραμμές λειτουργίας, που δε χρειάζονται για τη διαμορφωμένη εγκατάσταση, μένουν κρυμμένες. Εάν, έχοντας επιλέξει μια παράμετρο, πιέσετε το πλήκτρο Πληροφορίες, εμφανίζονται η διαδρομή και το πλήρες κείμενο της παραμέτρου. Γενικά Απουσία Εάν από το σπίτι για μερικές ώρες, μπορείτε να πιέσετε το πλήκτρο Απουσία, για να ενημερώσετε την κεντρική μονάδα διαμερίσματος για την αναχώρησή σας. Τότε το σύμβολο απουσίας εμφανίζεται στην οθόνη. Πιέζοντας το πλήκτρο Απουσίας για δεύτερη φορά απενεργοποιείτε τη λειτουργία. Η απουσία σας έχει τις ακόλουθες επιπτώσεις στο σύστημα: Στη διάρκεια της περιόδου απουσίας η θέρμανση χώρου και Ζ.ν.χ. ελέγχεται ανάλογα με τον επιλεγμένο τρόπο για την απουσία Ένα πρόγραμμα προσομοίωσης παρουσίας εάν έχει επιλεχθεί ενεργοποιείται Οι ομάδες μεταγωγής, που έχουν οριστεί για το συμβάν Απουσία ενεργή (= αναχώρηση) λειτουργούν όπως ορίστηκαν (μεταγωγή / αυξομείωση φωτισμού, περσίδες ανοικτές / κλειστές, σενάρια) Οι διακόπτες θυρών και παραθύρων επιτηρούνται, εφόσον έχει ενεργοποιηθεί αυτή η λειτουργία, Εάν μια επαφή βρεθεί ανοικτή, θα ενεργοποιηθεί η επιλεγμένη ενέργεια απόκρισης. Για εκτενέστερη περιγραφή ανατρέξτε στις εξής σελίδες: Τρόπος λειτουργίας θέρμανσης κατά την απουσία (σελίδα 31). Λειτουργία ζ.ν.χ. κατά την απουσία (σελίδα 41). Προσομοίωση παρουσίας για τις ομάδες μεταγωγής (σελίδα 48). Ενεργοποίηση ομάδας μεταγωγής με συμβάν (σελίδα 46). Ρύθμιση έναρξης επιτήρησης (σελίδα 60). 25/81

26 Θέρμανση Διαμέρισμα Λειτουργία χρονορύθμισης διαμερίσματος Πιέζοντας το πλήκτρο χρονορύθμισης διαμερίσματος ( ), εξαναγκάζετε το σύστημα θέρμανσης να διατηρήσει τη θερμοκρασία της λειτουργίας Comfort για το ρυθμισμένο χρονικό διάστημα. Όταν πιέζετε το πλήκτρο, ανοίγει το παράθυρο χρονορύθμισης διαμερίσματος. Χρησιμοποιήστε τα βέλη ή το πλήκτρο χρονορύθμισης διαμερίσματος για να ορίσετε το διάστημα λειτουργίας σε τρόπο Comfort. Για κάθε χώρο επιλέγετε, εάν θα πραγματοποιηθούν οι λειτουργίες χρονορύθμισης του διαμερίσματος (ανατρέξτε στο Επίδραση χρονορύθμισης διαμερ στη σελίδα Error! Bookmark not defined.). Η λειτουργία χρονορύθμισης διαμερίσματος επιλέγεται και με την ακόλουθη γραμμή λειτουργίας: Κύριο μενού > Θέρμανση > Διαμέρισμα > Τρόπος λειτουργ. διαμερίσμ. > Χρονορυθμ διαμερισμ: Εάν θέλετε να ακυρώσετε τη χρονορύθμισης διαμερίσματος, πριν τη λήξη του ορισμένου χρονικού διαστήματος, πιέστε ξανά το πλήκτρο χρονορύθμισης και δηλώστε χρόνο Κατά τη χειροκίνητη αλλαγή του τρόπου λειτουργίας με το πλήκτρο τρόπου λειτουργίας (Mode), απενεργοποιείται και η λειτουργία χρονορύθμισης. Τρόπος λειτουργίας διαμερίσματος Πιέζοντας το πλήκτρο Mode, ανοίγει ένα ακόμα παράθυρο (αναδυόμενο μενού Mode). Εδώ μπορείτε να επιλέξετε τον τρόπο λειτουργίας (θέρμανσης) του διαμερίσματος με τα βέλη ή το πλήκτρο Mode. 26/81

27 Ο τρόπος λειτουργίας του διαμερίσματος επιλέγεται και από την ακόλουθη γραμμή λειτουργίας: Κύριο μενού > Θέρμανση > Διαμέρισμα > Τρόπος λειτουργ. διαμερίσμ. > Προεπιλογη: Αυτόματη λειτ. Λειτουργία Comfort Οι βρόγχοι ελέγχου του χώρου διατηρούν τις επιθυμητές τιμές, που ορίζουν οι αντίστοιχοι τρόποι λειτουργίας. Τα συναφή χρονοπρογράμματα και το πρόγραμμα διακοπών / ειδικής ημέρας είναι ενεργά. Όλα τα κυκλώματα θέρμανσης διατηρούν τις αντίστοιχες επιθυμητές τιμές για λειτουργία Comfort. Λειτουργία Precomfort Λειτουργία Economy Προστασία Όλα τα κυκλώματα θέρμανσης διατηρούν τις αντίστοιχες επιθυμητές τιμές για λειτουργία Precomfort. Όλα τα κυκλώματα θέρμανσης διατηρούν τις αντίστοιχες επιθυμητές τιμές για λειτουργία Economy. Όλα τα κυκλώματα θέρμανσης διατηρούν τις αντίστοιχες επιθυμητές τιμές για λειτουργία Προστασίας. Οι ξεχωριστοί τρόποι λειτουργίας χώρου δρουν μόνο με την επιλογή Αυτόματη λειτ.. Διακόπτης τρόπου λειτουργίας διαμερίσματος Επιλέγετε τον τρόπο θέρμανσης στον οποίο θα περάσει ο ελεγκτής, όταν ο εξωτερικός διακόπτης τρόπου λειτουργίας κλείσει την επαφή του (π.χ. επαφή απομακρυσμένης λειτουργίας μέσω μόντεμ). Η εισαγόμενη λειτουργιά Τρόπος λειτουργίας θέρμανσης πρέπει να έχει διαμορφωθεί κατάλληλα, κατά τη ρύθμιση της εγκατάστασης σε λειτουργία. Κύριο μενού > Θέρμανση > Διαμέρισμα > Τρόπος λειτουργ. διαμερίσμ. > Επαφη τροπου λειτ: Εργοστ ρυθμισεις Δική σας ρύθμιση Προστασία Λειτουργία Comfort Λειτουργία Precomfort Λειτουργία Economy Προστασία 27/81

28 Θερινή λειτουργία θέρμανσης Επιλέγετε το χρονικό σημείο, στο οποίο το σύστημά σας θα περιέλθει σε θερινή λειτουργία. Στη θερινή λειτουργία, όλοι οι τρόποι λειτουργίας χώρου μετάγονται στη λειτουργία Προστασία, οι βάνες οδηγούνται στη θέση, που έχει οριστεί για θερινή λειτουργία και ο διακόπτης θέρμανσης Ζ.ν.χ. στρέφεται στη θέση ηλεκτρικής αντίστασης, εάν υπάρχει. Κατά τη μεταγωγή σε θερινή λειτουργία μέσω του εξωτερικού διακόπτη, η παράμετρος αυτή δεν έχει επίδραση (κρυμμένη). Η εισαγόμενη λειτουργία Θερινή λειτουργία πρέπει να έχει διαμορφωθεί κατάλληλα κατά τη ρύθμιση σε λειτουργία της εγκατάστασης. Κύριο μενού > Θέρμανση > Διαμέρισμα > Θερινή λειτουργία > Προεπιλογη: Αυτόματη λειτ. Χειμώνας Θέρος Αυτόματη μεταγωγή θέρους / χειμώνα, όταν έχει επιτευχθεί η θερμοκρασία μεταγωγής (ανατρέξτε στη σελίδα 29), ή έχει φθάσει η ημερομηνία (έναρξη θέρους, λήξη θέρους, ανατρέξτε στη σελίδα 28). Συνεχώς χειμερινή λειτουργία Συνεχώς θερινή λειτουργία Εργοστ ρυθμισεις Δική σας ρύθμιση Αυτόματη λειτ. Αυτόματη λειτ. Χειμώνας Το Θέρος Κατάσταση χειμερινής / θερινής λειτουργίας Μπορείτε να θέσετε ερώτημα για την τρέχουσα κατάσταση λειτουργίας του συστήματος θέρμανσης (θερινή / χειμερινή) λειτουργιά: Κύριο μενού > Θέρμανση > Διαμέρισμα > Θερινή λειτουργία > Κατάσταση: Έναρξη θέρους / λήξη θέρους Από την αρχή ως το τέλος του καλοκαιριού το σύστημα θέρμανσης διατηρεί τη θερινή λειτουργία, εφόσον βρίσκεται στον τρόπο Αυτόματη λειτ. (ανατρέξτε στη σελίδα 28) και δεν έχει ενεργοποιηθεί κάποιο άλλο κριτήριο (π.χ. θερμοκρασία μεταγωγής θέρους / χειμώνα. Κύριο μενού > Θέρμανση > Διαμέρισμα > Θερινή λειτουργία > Έναρξη θέρους: Κύριο μενού > Θέρμανση > Διαμέρισμα > Θερινή λειτουργία > Πέρας θέρους: 28/81

29 Εργοστ ρυθμισεις Δική σας ρύθμιση Έναρξη θέρους Λήξη θέρους (ανενεργό) (ανενεργό) Εάν η ρύθμιση ημερομηνίας για την έναρξη και τη λήξη του καλοκαιριού συμπίπτουν, δε θα υπάρξει μεταγωγή σε θερινή λειτουργία λόγω ημερομηνίας. Μεταγωγή θερμοκρασίας θέρους / χειμώνα Η κεντρική μονάδα διαμερίσματος συγκρίνει τη μετρούμενη εξωτερική θερμοκρασία με την καθορισμένη θερμοκρασία μεταγωγής θέρους / χειμώνα και αλλάζει ανάλογα τον τρόπο λειτουργίας θέρμανσης, εφόσον δεν ισχύει κάποιο άλλο κριτήριο μεταγωγής (π.χ. έναρξη θέρους / λήξη θέρους). Κύριο μενού > Θέρμανση > Διαμέρισμα > Θερινή λειτουργία > Θερμ μεταγωγης Θ/Χ: Εργοστ ρυθμισεις Δική σας ρύθμιση ---- (ανενεργό) Περιοδική λειτουργία Για προστατευθούν από εμπλοκή οι βάνες και οι αντλίες ο ελεγκτής οδηγεί περιοδικά όλες τις βάνες στην εντελώς ανοικτή θέση και ενεργοποιεί όλες τις συνδεμένες αντλίες δεξιόστροφα, σε καθορισμένα χρονικά σημεία. Κύριο μενού > Θέρμανση > Διαμέρισμα > Περιοδική λειτουργία >Περιοδικη λειτ: Κύριο μενού > Θέρμανση > Διαμέρισμα > Περιοδική λειτουργία > Ημερα: Κύριο μενού > Θέρμανση > Διαμέρισμα > Περιοδική λειτουργία > Ενδειξη ημερας: Περιοδική λειτουργία Ημέρα εβδομάδας Ένδειξη ώρας Τιμή-οδηγός Όλο το έτος Δευτέρα 10:00 Δική σας ρύθμιση --- (ποτέ) Όλο το έτος Σε χειμερινή λειτουργία Σε θερινή λειτουργία Δευτέρα Tρίτη Τετάρτη Πέμπτη Παρασκευή Σάββατο Κυριακή : 29/81

30 Χώροι 1 12 Λειτουργίες χώρου Εκτός από τον τρόπο λειτουργίας όλου του διαμερίσματος, ο κάθε χώρος λειτουργεί με το δικό του τρόπο, ανάλογα με τις ανάγκες σας. Κύριο μενού > Θέρμανση > Χώρος X > Λειτουργία χώρου > Προεπιλογη: Αυτόματη λειτ. Λειτουργία Comfort Λειτουργία Precomfort Λειτουργία Economy Προστασία Ο χώρος ελέγχεται σύμφωνα με το χρονοπρόγραμμα και το πρόγραμμα διακοπών / ειδικής ημέρας. Ο χώρος διατηρείται στην επιθυμητή τιμή της λειτουργίας Comfort. Ο χώρος διατηρείται στην επιθυμητή τιμή της λειτουργίας Precomfort (για σύντομα διαστήματα απουσίας, π.χ. όταν βγαίνετε για ψώνια). Ο χώρος διατηρείται στην επιθυμητή τιμή της λειτουργίας Economy (π.χ. κατά τη νύχτα). Ο χώρος διατηρείται στην επιθυμητή τιμή της λειτουργίας Προστασίας (για μεγαλύτερα διαστήματα απουσίας, π.χ. σε διακοπές). Οι μεμονωμένοι τρόποι λειτουργίας χώρων ενεργοποιούνται μόνο, όταν έχει δηλωθεί Αυτόματη λειτουργία. Κατάσταση τρόπου λειτουργίας χώρου Εμφανίζεται η κατάσταση του τρέχοντος τρόπου λειτουργίας χώρου. Κύριο μενού > Θέρμανση > Χώρος X > Λειτουργία χώρου > Κατασταση: 30/81

31 Εξήγηση του τρόπου λειτουργίας χώρου Εάν ο τρέχων τρόπος λειτουργίας χώρου δεν ικανοποιεί τις ανάγκες σας, μπορείτε να ζητήσετε να εμφανιστεί ο λόγος επιλογής του στην οθόνη: Κύριο μενού Κύκλωμα Θέρμανσης Χώρος Χ Λειτουργία χώρου Αιτία: Ο τρόπος λειτουργίας χώρου επηρεάζεται από τις εξής λειτουργίες και καταστάσεις: Ρύθμιση λειτουργίας Απουσία / διακοπές / ειδική ημέρα Χρονοδιακόπτης Λειτουργία χώρου / τρόπος λειτουργίας χώρου / διακόπτης τρόπου λειτουργίας Χρονορύθμιση χώρου / παράταση Θέρος Έλεγχος βέλτιστης εκκίνησης / έλεγχος βέλτιστης παύσης Λειτουργία χώρου κατά την απουσία Για κάθε χώρο μπορεί να επιλεχθεί ο τρόπος λειτουργίας κατά την απουσία σας (ανατρέξτε στη σελίδα Error! Bookmark not defined.). Κύριο μενού > Θέρμανση > Χώρος X > Λειτουργία χώρου > Aπουσια: Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση = καμία επίδραση (σύμφωνα με το χρονοδιάγραμμα) = Λειτουργία Comfort = Λειτουργία Precomfort = Λειτουργία Economy = Προστασία /81

32 Ο τρόπος λειτουργίας ενός χώρου μετάγεται σε τρόπο απουσίας μόνο όταν ο δεύτερος απουσίας έχει ρυθμιστεί σε χαμηλότερο επίπεδο από τον τρόπο της κανονικής λειτουργίας. Επιθυμητές τιμές θερμοκρασίας χώρου Μπορείτε να ρυθμίσετε την επιθυμητή τιμή θερμοκρασίας χώρου για κάθε μεμονωμένο χώρο (Λειτουργία Comfort, Λειτουργία Precomfort, Λειτουργία Economy, Προστασία). Η κεντρική μονάδα διαμερίσματος διατηρεί την επιθυμητή τιμή σύμφωνα με το επιλεγμένο διαμέρισμα / τρόπο λειτουργίας χώρου και/ή χρονοπρόγραμμα. Κύριο μενού > Θέρμανση > Χώρος X > Επιθυμητές τιμές χώρου >... Τρόπος λειτουργίας Λειτουργία Precomfort Λειτουργία Economy Προστασία Λειτουργία Comfort Τιμές-οδηγοί 21 C 20 C 15 C 12 C Χώρος 1 Χώρος 2 Χώρος 3 Χώρος 4 Χώρος 5 Χώρος 6 Χώρος 7 Χώρος 8 Χώρος 9 Χώρος 10 Χώρος 11 Χώρος 12 Όταν ρυθμίζετε την επιθυμητή τιμή Προστασίας, λάβετε υπόψη τα οικόσιτα ζώα και τα ευπαθή αντικείμενα ή υλικά του σπιτιού (π.χ. φυτά, πίνακες, κλπ.). Μια εξαιρετικά χαμηλή θερμοκρασία χώρου μπορεί να προκαλέσει ανεπανόρθωτη βλάβη! Η υπερβολικά υψηλή θερμοκρασία χώρου οδηγεί σε μεγαλύτερη δαπάνη θέρμανσης. Τροποποιήσεις στη μονάδα χώρου Η τροποποίηση των επιθυμητών τιμών θερμοκρασίας χώρου (+/- 3 K), που γίνεται στη μονάδα χώρου, μπορεί να εμφανιστεί στην οθόνη της κεντρικής μονάδας διαμερίσματος για κάθε χώρο: Κύριο μενού > Θέρμανση > Χώρος X > Επιθυμητές τιμές χώρου > Ρυθμ μοναδας χωρου: Στη μονάδα χώρου μπορεί να γίνει τροποποίηση μόνο της επιθυμητής τιμής της λειτουργίας Comfort και της λειτουργίας Precomfort. 32/81

33 Ρύθμιση του χρονοδιακόπτη χώρου Στον αυτόματο τρόπο λειτουργίας, η κεντρική μονάδα διαμερίσματος ελέγχει τη θέρμανση των μεμονωμένων χώρων βάσει του ορισμένου τρόπου λειτουργίας και/ή του προγράμματος χρονοδιακόπτη και διακοπών ή ειδικής ημέρας. Επιλογή ημέρας Εάν θέλετε να ρυθμίσετε το χρονοδιακόπτη, πρώτα επιλέγετε την ημέρα εφαρμογής της ρύθμισης για τον αντίστοιχο χώρο: Κύριο μενού > Θέρμανση > Χώρος X Χρονοδιακόπτης χώρου > Ημέρα εβδομάδας: Χρονοδιακόπτης χώρου Δευτέρα Εκτός από τις ημέρες της εβδομάδας (Δε-Κυ), υπάρχει η δυνατότητα ειδικής ημέρας. Πλοηγηθείτε με τα βέλη. Εμφάνιση των χρόνων μεταγωγής Για την επιθυμητή ημέρα πιέστε το πλήκτρο Menu / ok, ώστε να εμφανιστούν οι σχετικοί χρόνοι και οι επιθυμητές τιμές. Δευτέρα Από 06:00 Comf Με τα πλήκτρα βέλους τροποποιείστε τα σημεία μεταγωγής. Η εργοστασιακή ρύθμιση για τους χρόνους μεταγωγής όλων των ημερών της εβδομάδας είναι 06:00 (μεταγωγή σε τρόπο λειτουργίας Comfort) και 22:00 (μεταγωγή σε τρόπο λειτουργίας Economy). Αντιγραφή χρόνων μεταγωγής Καθώς διατρέχετε τη λίστα με τους χρόνους μεταγωγής, στο τέλος εμφανίζεται η επιλογή Αντιγραφή σε: Δευτέρα Αντιγραφή σε: Μπορείτε να αντιγράψετε τους χρόνους μεταγωγής μιας ημέρας σε κάθε άλλη ημέρα της εβδομάδας (όπως και στην ειδική ημέρα) η σε ομάδες ημερών (Δε Κυ ή Δε Κυ). Ορισμός νέων χρόνων μεταγωγής Για κάθε ημέρα της εβδομάδας και για την ειδική ημέρα μπορείτε να ορίσετε μέχρι 6 χρόνους μεταγωγής, στους οποίους θα αλλάζει η επιθυμητή τιμή της θερμοκρασίας χώρου. 33/81

34 Δευτέρα - - : Για να ορίσετε ένα νέο σημείο μεταγωγής, πιέστε το κάτω βέλος μέχρι να εμφανιστεί κενή θέση σημείου μεταγωγής (--:--, μετά τα υπάρχοντα σημεία). Τώρα πιέστε το πλήκτρο Menu / ok. Δευτέρα Ab 06:00 Comf Χρησιμοποιείστε τα πλήκτρα Πλοήγησης για να ορίσετε μια τιμή μεταξύ των 00:00 και 23:59. Επιβεβαιώστε τη ρύθμιση με το πλήκτρο Menu/ok. Δευτέρα From 06:00 Comf Komf Τώρα ρυθμίστε την επιθυμητή τιμή θερμοκρασίας χώρου (Λειτουργία Comfort, Precomfort ή Economy), που θα εφαρμόζεται μετά τους χρόνους μεταγωγής. Δευτέρα From 06:00 Comf Ολοκληρώνετε τη ρύθμιση πιέζοντας ξανά το πλήκτρο Menu/ok. Η οθόνη επιστρέφει στο μενού. Προσαρμογή και διαγραφή σημείων μεταγωγής Δευτέρα From 06:00 06:00 Comf Για να αλλάξετε ένα υφιστάμενο σημείο μεταγωγής, επιλέξτε το με τα βέλη και πιέστε το πλήκτρο Menu / ok. Χρησιμοποιήστε τα βέλη για να ρυθμίσετε την τιμή. Δευτέρα From :00 : - - Comf Για να διαγράψετε ένα σημείο μεταγωγής, πιέστε τα βέλη μέχρι να εμφανιστεί η ένδειξη - - : - - (πριν το 00:00 και μετά το 24:00). 34/81

35 Πραγματική τιμή της θερμοκρασίας χώρου Η κεντρική μονάδα διαμερίσματος μπορεί να εμφανίζει την πραγματική τιμή της θερμοκρασίας χώρου: Κύριο μενού > Θέρμανση > Χώρος X Κατάσταση χώρου > Πραγμ θερμ χωρ: Επιθυμητή τιμή θερμοκρασίας χώρου Μπορείτε να ζητήσετε την εμφάνιση της τρέχουσας επιθυμητής τιμής θερμοκρασίας χώρου: Κύριο μενού > Θέρμανση > Χώρος X > Κατάσταση χώρου > Επιθ θερμ χωρου: Όριο επιθυμητής τιμής Αυτή η γραμμή λειτουργίας δείχνει εάν εκείνη την στιγμή στο χώρο ισχύει όριο επιθυμητής τιμής (ενεργοποιούμενο από την κεντρική μονάδα επικοινωνίας και μεταδιδόμενο μέσω του διαύλου bus). Κύριο μενού > Θέρμανση > Χώρος X > Κατάσταση χώρου > Όριο επιθυμητής τιμής: Θέση βάνας Μπορείτε να ζητήσετε την εμφάνιση της τρέχουσας θέσης βάνας σε κάθε χώρο: Κύριο μενού > Θέρμανση > Χώρος X > Κατάσταση χώρου > Θεση βανας: 35/81

36 Επίδραση χρονορύθμισης διαμερίσματος Δηλώστε εάν κάποια λειτουργία χρονορύθμισης της κεντρικής μονάδας διαμερίσματος (ανατρέξτε στη σελίδα 26) θα επιδρά στον επιλεγμένο χώρο. Κύριο μενού > Θέρμανση > Χώρος X > Ρυθμίσεις χώρου > Επιδρ χρονορυθμ: Αριθμός χώρου Όνομα χώρου Εργοστ Ναι Ναι Ναι Ναι Ναι Ναι ρυθμισεις Ρύθμιση Όχι Ναι Όχι Ναι Όχι Ναι Όχι Ναι Όχι Ναι Όχι Ναι Αριθμός χώρου Όνομα χώρου Εργοστ Ναι Ναι Ναι Ναι Ναι Ναι ρυθμισεις Ρύθμιση Όχι Ναι Όχι Ναι Όχι Ναι Όχι Ναι Όχι Ναι Όχι Ναι Βέλτιστος έλεγχος εκκίνησης / παύσης Ο βέλτιστος έλεγχος εκκίνησης / παύσης επισπεύδει τη μεταγωγή του επιπέδου λειτουργιάς ως προς τους προγραμματισμένους χρόνους, αποδίδοντας έτσι σημασία στη θερμοδυναμική συμπεριφορά του σπιτιού (χρόνοι θέρμανσης και ψύξης). Με τον τρόπο αυτό είστε σίγουροι ότι η απαιτούμενη τιμή θερμοκρασίας θα επιτευχθεί ακριβώς στον προγραμματισμένο χρόνο (π.χ. στο τέλος της περιόδου διακοπών). Εάν δεν ισχύει αυτό (πολύ πρώιμα ή πολύ καθυστερημένα), υπολογίζεται νέος χρόνος μεταγωγής, που ισχύει για την επόμενη ημέρα. Ο βέλτιστος έλεγχος εκκίνησης / παύσης επιδρά σε όλα τα επίπεδα λειτουργίας εκτός από τη μεταγωγή μεταξύ λειτουργίας Precomfort και Comfort: Λειτουργία Comfort Λειτουργία Precomfort Λειτουργία Economy Προστασία 36/81

37 Ο χρόνος βελτίωσης (μετατόπιση νωρίτερα) μπορεί να περιοριστεί ως μια μέγιστη τιμή, ξεχωριστά για την εκκίνηση και την παύση (48 ώρες για βέλτιστο έλεγχο εκκίνησης / για βέλτιστο έλεγχο παύσης). Όταν ρυθμίζετε το χρόνο βελτίωσης σε ---- ή 00.00, η λειτουργία απενεργοποιείται. Κύριο μενού > Θέρμανση > Χώρος X > Ρυθμίσεις χώρου > Ελεγχος εκκιν μεγ: Κύριο μενού > Θέρμανση > Χώρος X > Ρυθμίσεις χώρου > Ελεγχος παυσης μεγ: Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση Επιτήρηση θερμοκρασίας χώρου Ο ελεγκτής μπορεί να εποπτεύει συνεχώς τη θερμοκρασία του κάθε χώρου. Εάν η θερμοκρασία χώρου υπερβαίνει τη ρύθμιση Συναγερμ μεγισ θερμ (0 35 C) ή είναι χαμηλότερη από Συναγερμ ελαχ θερμ (0 35 C), εμφανίζεται μήνυμα σφάλματος. Η ρύθμιση ---- απενεργοποιείτην επιτήρηση θερμοκρασίας του αντίστοιχου χώρου. Κύριο μενού > Θέρμανση > Χώρος X > Ρυθμίσεις χώρου > Συναγερμ μεγισ θερμ: Κύριο μενού > Θέρμανση > Χώρος X > Ρυθμίσεις χώρου > Συναγερμ ελαχ θερμ: Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση 37/81

38 Λειτουργία αερισμού παραθύρων Μόλις η κεντρική μονάδα διαμερίσματος ανιχνεύσει ανοικτό παράθυρο, ενεργοποιείται η λειτουργία αερισμού. Σε αυτή την περίπτωση η βάνα ελέγχου του θερμαντικού σώματος περιορίζεται στην τρέχουσα διαδρομή της, ακόμα κι αν η θερμοκρασία χώρου πέσει. Η λειτουργία παραθύρου αερισμού εγκαταλείπεται, όταν όλες οι επαφές παραθύρου του χώρου είναι πάλι κλειστές ή αφού παρέλθει ο μέγιστος χρόνος εφαρμογής της λειτουργίας αερισμού. Ο απαιτούμενος μέγιστος χρόνος αερισμού ( ώρες) μπορεί να ρυθμιστεί για κάθε χώρο. Με την παρέλευση αυτού του χρόνου, η λειτουργία αερισμού ακυρώνεται, ακόμα κι αν η επαφή του παραθύρου παραμένει ανοικτή. Κύριο μενού > Θέρμανση > Χώρος X > Ρυθμίσεις χώρου > Αερισμος παραθυρων: Η ρύθμιση απενεργοποιεί τη λειτουργία παραθύρου αερισμού. Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση Ήσυχη λειτουργία Ο κινητήρας ελέγχου θερμαντικού σώματος SSA955 μπορεί να λειτουργεί και σε αθόρυβη λειτουργία, σε χώρους όπου χρειάζεται ησυχία (π.χ. υπνοδωμάτια). Η ήσυχη λειτουργία αυξάνει την κατανάλωση ρεύματος του κινητήρα, οπότε συντομεύει ο χρόνος ζωής της μπαταρίας. Κύριο μενού > Θέρμανση > Χώρος X > Ρυθμίσεις χώρου > Ησυχη λειτουργια: 38/81

39 Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Ρύθμιση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Βαθμονόμηση κινητήρα Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Απενερ γοποίησ η Απενερ γοποίησ η Ενεργο ποίηση Οι κινητήρες ελέγχου των θερμαντικών σωμάτων βαθμονομούνται αυτόματα κατά τη ρύθμιση της εγκατάστασης σε λειτουργία ή όποτε αλλάζουν μπαταρίες. Εάν θέλετε, μπορείτε να ενεργοποιήσετε τη βαθμονόμηση με την ακόλουθη γραμμή λειτουργίας: Κύριο μενού > Θέρμανση > Χώρος X > Ρυθμίσεις χώρου > Βαθμονομηση κινητηρ: Η βαθμονόμηση κινητήρα ξεκινά 5 λεπτά μετά τη χειροκίνητη ενεργοποίησή της. 39/81

40 Νέα ρύθμιση αισθητηρίων Εάν το αισθητήριο θερμοκρασίας χώρου έχει εγκατασταθεί σε ακατάλληλη θέση, μπορείτε να το προσαρμόσετε στις συνθήκες του συγκεκριμένου χώρου με νέα ρύθμιση ( K). Κύριο μενού > Θέρμανση > Χώρος X > Ρυθμίσεις χώρου > Ρυθμιση αισθητηριων: Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Νέα ρύθμιση Αριθμός χώρου Όνομα χώρου Εργοστ ρυθμισεις Νέα ρύθμιση Ζεστό νερό χρήσης Ζ.ν.χ. Λειτουργία ζ.ν.χ. Για να αλλάξετε τη λειτουργία ζ.ν.χ., πιέστε το πλήκτρο Ζ.ν.χ. στην κεντρική μονάδα διαμερίσματος. Στο αναδυόμενο παράθυρο Ζ.ν.χ., μπορείτε να επιλέξετε τον επιθυμητό τρόπο θέρμανσης Ζ.ν.χ.: Αυτόματη λειτ. Κανονική λειτ. Το Ζ.ν.χ. θερμαίνεται ως την επιθυμητή τιμή κανονικής λειτουργίας, τη μειωμένη επιθυμητή τιμή ή την επιθυμητή τιμή Προστασίας ανάλογα με το χρονοπρόγραμμα Ζ.ν.χ. ή το πρόγραμμα διακοπών. Η θερμοκρασία Ζ.ν.χ. διατηρείται στην επιθυμητή τιμή κανονικής λειτουργίας. Μειωμένη λειτ. Προστασία Η θερμοκρασία Ζ.ν.χ. διατηρείται στη μειωμένη επιθυμητή τιμή. Η θερμοκρασία Ζ.ν.χ. διατηρείται στην επιθυμητή τιμή αντιπαγετικής Προστασίας. Η επιλογή μπορεί να γίνει και από το μενού: Κύριο μενού > Ζ.ν.χ. > Τρόπος λειτουργίας > Προεπιλογή: Εξαναγκασμένη φόρτιση Ζ.ν.χ. 40/81

41 Με παρατεταμένη πίεση στο πλήκτρο Ζ.ν.χ. της κεντρικής μονάδας διαμερίσματος ενεργοποιείται για μια φορά η εξαναγκασμένη φόρτιση της δεξαμενής αποθήκευσης Ζ.ν.χ. στην επιθυμητή τιμή κανονικής λειτουργίας. Όσο είναι ενεργή η εξαναγκασμένη φόρτιση, το σύμβολο Ζ.ν.χ. της οθόνης αναβοσβήνει. Η χειροκίνητη εξαναγκασμένη φόρτιση της δεξαμενής αποθήκευσης Ζ.ν.χ. ενεργοποιείται και από την ακόλουθη γραμμή λειτουργίας: Κύριο μενού > Ζ.ν.χ. > Τρόπος λειτουργίας > Χειροκινιτη φορτιση: Κατάσταση τρόπου λειτουργίας ζ.ν.χ. Η τρέχουσα κατάσταση της λειτουργίας ζ.ν.χ. μπορεί να εμφανιστεί στην οθόνη ( Αυτόματη λειτ., Κανονική λειτ., Μειωμένη λειτ., Προστασία). Κύριο μενού > Ζ.ν.χ. > Τρόπος λειτουργίας > Κατάσταση: Εξήγηση της λειτουργίας ζ.ν.χ. Εάν η τρέχουσα λειτουργία ζ.ν.χ. δεν ικανοποιεί τις ανάγκες σας, μπορείτε να αναζητήσετε το λόγο επιλογής του τρόπου λειτουργίας: Κύριο μενού > Ζ.ν.χ. > Τρόπος λειτουργίας > Αιτία Η τρέχουσα κατάσταση λειτουργίας πιθανόν να οφείλεται στους εξής λόγους: Ρύθμιση λειτουργίας Ηλεκτρική αντίσταση Εξαναγκασμένη φόρτιση Κλείδωμα φόρτισης Ζ.ν.χ. Πρόγραμμα λεγιονέλλας Λειτουργία ζ.ν.χ. (εάν δε βρίσκεστε στην Αυτόματη λειτ. ) Ειδική ημέρα / διακοπές / απουσία Χρονοδιακόπτης Ζ.ν.χ. Θερινή λειτουργία Λειτουργία ζ.ν.χ. κατά την απουσία Επιλέγετε τη λειτουργία ζ.ν.χ., που επιθυμείτε για τα διαστήματα απουσίας: Κύριο μενού > Ζ.ν.χ. > Τρόπος λειτουργίας > Τροπ λειτ απουσιας: Εργοστ ρυθμισεις --- Δική σας ρύθμιση --- (καμιά επίδραση, σύμφωνα με το χρονοπρόγραμμα) Κανονική λειτ. Μειωμένη λειτ. Προστασία 41/81

42 Επιθυμητή τιμή θερμοκρασίας ζ.ν.χ. Εάν η θερμοκρασία Ζ.ν.χ. είναι υπερβολικά υψηλή ή υπερβολικά χαμηλή, μπορείτε να αλλάξετε την επιθυμητή τιμή: Κύριο μενού > Ζ.ν.χ. > Επιθυμητές τιμές > ΕπιθΤ καν λειτ: Κύριο μενού > Ζ.ν.χ. > Επιθυμητές τιμές > : Επιθ. τιμή κανονικής λειτ. Μειωμένη επιθυμητή τιμή Εργοστ 55 C 40 C ρυθμισεις Δική σας ρύθμιση Χρονοδιακόπτης Ζ.ν.χ. Κατά τη λειτουργία ζ.ν.χ. η Αυτόματη λειτουργία, της κεντρικής μονάδας διαμερίσματος ελέγχει τη φόρτιση Ζ.ν.χ., σύμφωνα με το χρονοπρόγραμμα Ζ.ν.χ. Κύριο μενού > Ζ.ν.χ. > Χρονοδιακόπτης > Ημέρα εβδομάδας X: Μπορείτε να ορίσετε μέχρι 6 σημεία μεταγωγής για κάθε ημέρα της εβδομάδας συν μία ειδική ημέρα. Μπορείτε επίσης να ορίσετε την επιθυμητή τιμή θερμοκρασίας ζ.ν.χ. ( Κανονική λειτ. ή Μειωμένη λειτ.), που θα χρησιμοποιηθεί για κάθε σημείο μεταγωγής. Τα σημεία μεταγωγής επιδέχονται ορισμό, διαγραφή ή αντιγραφή σε άλλη ημέρα. Οι ρυθμίσεις είναι ανάλογες με τις ρυθμίσεις χρονοδιακόπτη των χώρων (ανατρέξτε στη σελίδα 33). Η κεντρική μονάδα διαμερίσματος έχει τις εξής εργοστασιακές ρυθμίσεις για όλες τις ημέρες της εβδομάδας: 05:00 για μεταγωγή σε επιθυμητή τιμή κανονικής λειτ., 22:00 για μεταγωγή σε μειωμένη επιθυμητή τιμή. Πραγματική τιμή της θερμοκρασίας Ζ.ν.χ. Εμφανίζεται η πραγματική τιμή της θερμοκρασίας Ζ.ν.χ.: Κύριο μενού > Ζ.ν.χ. > Κατάσταση ζνχ > Πραγμ θερμοκρ ζνχ: Επιθ. τιμή θερμοκρασίας ζνχ. Μπορείτε να ζητήσετε την εμφάνιση της επιθυμητής τιμής της θερμοκρασίας ζ.ν.χ.: Κύριο μενού > Ζ.ν.χ. > Κατάσταση ζνχ > Επιθ τιμη θερμοκ ζνχ: Κατάσταση λειτουργίας της αντλίας φόρτισης και της εμβαπτιζόμενης ηλεκτρικής αντίστασης Η τρέχουσα κατάσταση λειτουργίας της αντλίας φόρτισης και της ηλεκτρικής αντίστασης εμφανίζεται στην οθόνη: Κύριο μενού > Ζ.ν.χ. > Κατάσταση ζνχ > Αντλία φόρτισης: 42/81
