Π Ρ Ο Δ Ι Α Γ ΡΑ Φ Ε Σ Φ Υ Τ Ε Μ Ε Ν Ο Υ Δ Ω Μ Α Τ Ο Σ. Εντατικός Τύπος με το Σύστημα Υποδομής Protectodrain PD250

Transcript

1 Π Ρ Ο Δ Ι Α Γ ΡΑ Φ Ε Σ Φ Υ Τ Ε Μ Ε Ν Ο Υ Δ Ω Μ Α Τ Ο Σ Protectodrain PD250

2 στ Φυτά: Χλοοτάπητας, πολυετή φυτά, βολβοί, θάμνοι και μικρά δένδρα ε Μηχανικό Υπόστρωμα εντατικού τύπου egreen_zinco Intensive Type β δ γ α Αδρανές επεξεργασμένο υπόστρωμα edrainmix Διηθητικό Φύλλο ZinCo Systemfilter TG Αποστραγγιστικό στοιχείο ZinCo Στεγανοποίηση δώματος με αντιριζική προστασία Τομή Συστήματος Υποδομής ZinCo Κλίση: 2% - 14% Μεμβράνη διαχωρισμού ZinCo TGF Σύστημα Υποδομής ZinCo ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ Ύψος υποδομής από 250 mm Υδατοϊκανότητα από 90 l/m 2 Κορεσμένο φορτίο από 230 kg/m 2 Το σύστημα υποδομής περιλαμβάνει τα παρακάτω υλικά: α. Μεμβράνη διαχωρισμού από πολυαιθυλένιο ZinCo TGF 20 β. Αποστραγγιστικό Στοιχείο από ενισχυμένο πλαστικό ABS ZinCo γ. Διηθητικό Φύλλο από προπυλένιο ZinCo Systemfilter TG δ. Αδρανές επεξεργασμένο υπόστρωμα edrainmix ε. Μηχανικό Υπόστρωμα εντατικού τύπου egreen_zinco Intensive Type Συμπληρωματικά υλικά: ζ. Μεμβράνη αντιριζικής προστασίας ZinCo WSB 100-PO η. Φρεάτιο ελέγχου ZinCo KS 30

3 2. Υλικά συστήματος υποδομής Μεμβράνη διαχωρισμού Μεμβράνη πολυαιθυλενίου υψηλής πυκνότητας ZinCo Slip Sheet TGF20, πάχους 0,20 mm, βάρους 190 g/m 2, διαπερατότητα υδρατμών sd 100 m σύμφωνα με το πρότυπο DIN52615 για την προστασία των στρώσεων στεγανοποίησης και τον διαχωρισμό τους στην περίπτωση ασυμβατότητας υλικών, που δεν αλλοιώνεται στην άσφαλτο, βιολογικά και χημικά ουδέτερη, ανθεκτική στην ανάπτυξη μικροοργανισμών (βακτηρίων κλπ), σε λιπάσματα και οργανικές ενώσεις όπως φυτοφάρμακα, εκκρίσεις οξέων από ρίζες. Αποστραγγιστικό στοιχείο Αποστραγγιστικό στοιχείο ZinCo Protectodrain PD250, σύμφωνα με τις προδιαγραφές FLL 2008, πιστοποιημένο κατά τα διεθνή πρότυπα ποιότητας ΕΝ ISO 12958, ΕΝ ISO , από ενισχυμένο πλαστικό ABS, με κυλινδρικές προεξοχές, ύψους 2,5 cm, βάρους 5 kg/m 2 ενσωματωμένη προστασία από καουτσούκ στην κατώτερη πλευρά του, με αποστραγγιστική ικανότητα σε κλίση 2% ίση με 1.5 l/(s m), με θλιπτική αντοχή (σε συμπίεση 10%) 460 kn/m 2, χρώματος μαύρου, βιολογικά αδρανές, για την ισχυρή προστασία των οριζόντιων επιφανειών και την διευκόλυνση της αποστράγγισης υπογείων νερών. Διηθητικό φίλτρο Διηθητικό φύλλο από θερμικά ενισχυμένο πολυπροπυλένιο ZinCo Filtersheet TG, σύμφωνα με τις προδιαγραφές FLL 2008 και πιστοποιημένο κατά τα διεθνή πρότυπα ποιότητας EN ISO 12236, EN ISO 10319, EN ISO 11058, EN ISO 12956, πάχους 1,00 mm, βάρους 150 g/m 2, με αντοχή στην διάτρηση 2250 Ν, κατηγορία αντοχής 3 και εφελκυστική αντοχή (200 mm) 11,0 kν/ m 2, που αποτρέπει τη μεταφορά τεμαχιδίων από το υπόστρωμα, ανθεκτικό σε λιπάσματα, οξέα, αλκάλια και οργανικές ενώσεις (π.χ. φυτοφάρμακα, εκκρίσεις ριζών κλπ.) βιολογικά και χημικά ουδέτερο, ανθεκτικό στους μικροοργανισμούς. Επεξεργασμένο αδρανές υπόστρωμα Υπόβαση υποστρώματος ανάπτυξης από επεξεργασμένα αδρανή ελαφροβαρή υλικά edrainmix, με ph 7,0-9,0, χωρίς την προσθήκη οργανικών υλικών, με μεγάλη υδατοπερατότητα και κορεσμένο φορτίο έως 1200 kg/m 3, με ποσοστό στοιχείων διαμέτρου d< mm 10% κατά μάζα, κορεσμένο, υδατοϊκανότητα >20% κατ όγκο, η οποία τοποθετείται κάτω από το υπόστρωμα ανάπτυξης φυτών σε βάθος μεγαλύτερο των 35 cm ώστε να εξασφαλίζει την αποφυγή καθιζήσεων σε μεγάλο βάθος, την γρήγορη αποστράγγιση, άριστες συνθήκες στο ριζικό σύστημα των φυτών χωρίς προβλήματα σήψης.

4 Μηχανικό υπόστρωμα ανάπτυξης φυτών Εντατικού/Ημιεντατικού τύπου Υπόστρωμα ανάπτυξης φυτών από ανακυκλωμένα οργανικά και ανόργανα υλικά egreen_zinco Intensive _Semi-intensive type, σύμφωνα με τις προδιαγραφές FLL 2008, υφή (κοκκομετρική σύσταση) με ποσοστό στοιχείων με διάμετρο d<0,063 mm 20% κατά μάζα συνολικά ( συνολική άργιλος και ιλύς). Η άργιλος (d<0,002 mm) μεταξύ των ορίων 3-10% κατά μάζα και η ιλύς (d=0,002 mm μέχρι και 0,063 mm) μεταξύ των ορίων 10-17%, η περιεκτικότητα σε μεγαλύτερα μεγέθη κόκκων για επίπεδα δώματα είναι d=12mm όταν το ύψος του υποστρώματος είναι έως 10 cm, και d=16 mm όταν υπερβαίνει τα 10 cm, ph 7,0-8,5, περιεκτικότητα σε οργανικά υλικά 90 g/l με υδατοπερατότητα 0,3-30 mm, με υδατοϊκανότητα 45 % κ.ο και 65 % κ.ο, με περιεχόμενο αέρα στην υδατοϊκανότητα 10% κ.ο, περιεκτικότητα σε άλατα 2,5 g/l, και κορεσμένο φορτίο έως 1400 kg/m 3, απαλλαγμένο από κάθε είδους σπόρους ή φυτικών μερών, σύσταση ώστε να ευνοεί τον εφοδιασμό των φυτών με τα απαραίτητα θρεπτικά στοιχεία για την ανάπτυξή τους και την αποφυγή της συμπίεσης. Το υπόστρωμα ανάπτυξης φυτών παρασκευάζεται από την ανάμειξη των πρώτων υλών σε οργανωμένο χώρο με κατάληλλα μηχανήματα. 2.1 Συμπληρωματικά υλικά Μεμβράνη αντιριζικής προστασίας ZinCo WSB 100-PO Αντιριζική μεμβράνη από εύκαμπτη πολυολεφίνη (FPO), πάχους 1,10 mm, βάρους 1,13 Kg/m 2, με εφελκυστική αντοχή >800 Ν/5 cm και επιμήκυνση θραύσης >20% σύμφωνα με το πρότυπο EN , για την προστασία των στρώσεων στεγανοποίησης δωμάτων εντατικού τύπου από την διείσδυση ριζών σύμφωνα με τις οδηγίες FLL 2002, που δεν αλλοιώνεται στην άσφαλτο, βιολογικά και χημικά ουδέτερη, ανθεκτική στην ανάπτυξη μικροοργανισμών (βακτηρίων κλπ), σε λιπάσματα και οργανικές ενώσεις όπως φυτοφάρμακα, εκκρίσεις οξέων από ρίζες. Φρεάτιο ελέγχου ZinCo KS 30 Διάτρητο φρεάτιο από ανοξείδωτο χάλυβα, με διαστάσεις cm, ύψους 30 cm, βάρους 4,0 kg, με εγκοπές 3 mm για την αποστράγγιση του νερού σύμφωνα τις «Προδιαγραφές FLL Guidelines Για την Κατασκευή και την Συντήρηση των Φυτεμένων Δωμάτων». Το φρεάτιο έχει υψηλή μηχανική αντοχή. Το αποσπώμενο καπάκι του φρεατίου έχει εγκοπές για την απορροή του νερού σε περίπτωση υπερχείλισης. Τοποθετείται στις υδρορροές φυτεμένων δωμάτων ημιεντατικού και εντατικού τύπου, για τον έλεγχο της απορροής και τον καθαρισμό των υδρορροών.

5 3. Εργασίες κατασκευής φυτεμένου δώματος Στην επιφάνεια του δώματος γίνεται επιμελής καθαρισμός της μεμβράνης στεγανοποίησης και αντιριζικής προστασίας, συγκέντρωση και αποκομιδή κάθε είδους άχρηστου υλικού πριν την τοποθέτηση της μεμβράνης διαχωρισμού και προστασίας. Εγκατάσταση μεμβράνης διαχωρισμού και προστασίας Κάλυψη της επιφάνειας του δώματος/στέγης με την μεμβράνη διαχωρισμού και προστασίας ZinCo TGF 20 πάνω από την μεμβράνη στεγανοποίησης και αντιριζικής προστασίας με επικάλυψη των άκρων τουλάχιστον κατά 15 cm. Οι εργασίες αρχίζουν από τα χαμηλότερα σημεία και παράλληλα με τις ρήσεις της επιφάνειας. Στα στηθαία και στις παρειές των δωμάτων η μεμβράνη διαχωρισμού και προστασίας ZinCo TGF 20 γυρίζει ελέυθερα σε ύψος 5cm. Η εφαρμογή της μεμβράνης διαχωρισμού είναι απαραίτητη στην περίπτωση χημικής ασυμβατότητας της στεγανοποιητικής στρώσης και του αποστραγγιστικού στοιχείου. Σε κάθε άλλη περίπτωση το αποστραγγιστικό στοιχείο τοποθετείται επί της στεγανοποιητικής στρώσης. Εγκατάσταση αποστραγγιστικού στοιχείου Το αποστραγγιστικό στοιχείο ZinCo διαστρώνεται ελεύθερα πάνω στην μεμβράνη στεγανοποίησης ή την μεμβράνη διαχωρισμού, έτσι ώστε να εφάπτονται μεταξύ τους τα αποστραγγιστικά φύλλα. Ακολουθεί η συναρμογή των αποστραγγιστικών φύλλων με ειδικούς συνδέσμους. Τα αποστραγγιστικά φύλλα δεν εφαρμόζονται στις πλευρικές επιφάνειες στα στηθαία. Εγκατάσταση διηθητικού φίλτρου Το διηθητικό φύλλο ZinCo Filtersheet TG διαστρώνεται ελεύθερα πάνω από το αποστραγγιστικό στοιχείο με επικάλυψη των άκρων τουλάχιστον κατά 20 cm. Οι εργασίες διάστρωσης ξεκινούν από τα χαμηλότερα σημεία και παράλληλα με τις ρήσεις της επιφάνειας. Στα στηθαία και στις παρειές των δωμάτων το διηθητικό φύλλο ZinCo TG εφαρμόζεται σε ύψος μεγαλύτερο κατά τουλάχιστον 5 cm από την ανώτερη στάθμη του υποστρώματος ανάπτυξης των φυτών και σε όλο το ύψος αντιριζικής μεμβράνης και στερεώνεται ή συγκολλείται με μαστίχη ή ειδική κόλλα. Εγκατάσταση αδρανούς υποστρώματος edrain mix To επεξεργασμένο αδρανές υπόστρωμα ανάπτυξης φυτών edrain mix διαστρώνεται ελεύθερα στα προβλεπόμενα από την μελέτη εφαρμογής βάθη πλήρωσης και παράλληλα γίνεται έλεγχος ώστε να επιτευχθεί ομοιομορφία. Ακολουθεί η διαμόρφωση της τελικής επιφάνειας χειρωνακτικά ή με κατάλληλο μηχανολογικό εξοπλισμό. Εγκατάσταση μηχανικού υποστρώματος ανάπτυξης φυτών To μηχανικό υπόστρωμα ανάπτυξης φυτών εντατικού τύπου egreen/zinco διαστρώνεται ελεύθερα στα προβλεπόμενα από την μελέτη εφαρμογής βάθη πλήρωσης. Παράλληλα γίνεται έλεγχος ώστε να επιτευχθεί ομοιομορφία διάστρωσης. Ακολουθεί διαμόρφωση της τελικής επιφάνειας του μηχανικού υποστρώματος πριν την φύτευση.

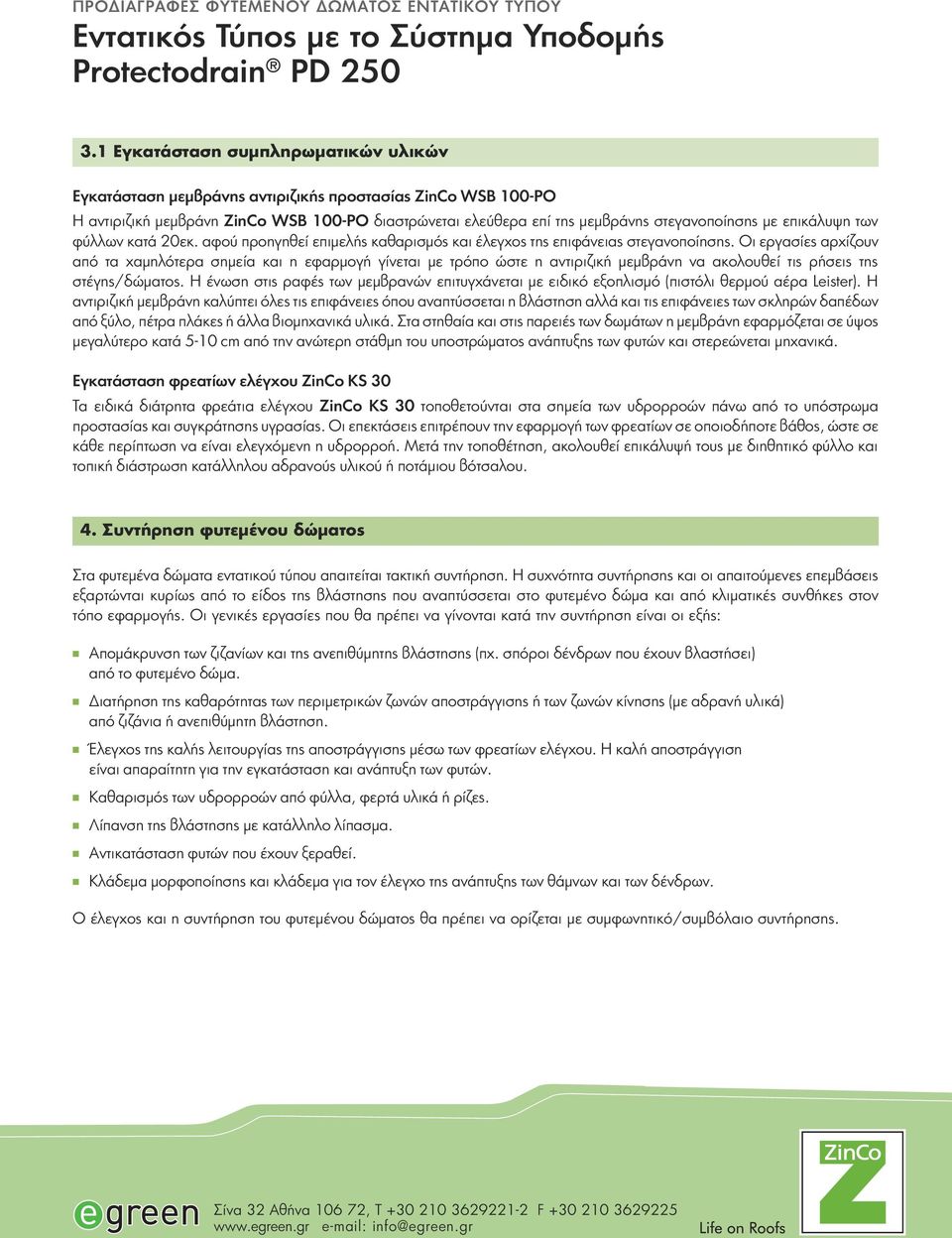

6 3.1 Εγκατάσταση συμπληρωματικών υλικών Εγκατάσταση μεμβράνης αντιριζικής προστασίας ZinCo WSΒ 100-PO H αντιριζική μεμβράνη ZinCo WSB 100-PO διαστρώνεται ελεύθερα επί της μεμβράνης στεγανοποίησης με επικάλυψη των φύλλων κατά 20εκ. αφού προηγηθεί επιμελής καθαρισμός και έλεγχος της επιφάνειας στεγανοποίησης. Οι εργασίες αρχίζουν από τα χαμηλότερα σημεία και η εφαρμογή γίνεται με τρόπο ώστε η αντιριζική μεμβράνη να ακολουθεί τις ρήσεις της στέγης/δώματος. Η ένωση στις ραφές των μεμβρανών επιτυγχάνεται με ειδικό εξοπλισμό (πιστόλι θερμού αέρα Leister). H αντιριζική μεμβράνη καλύπτει όλες τις επιφάνειες όπου αναπτύσσεται η βλάστηση αλλά και τις επιφάνειες των σκληρών δαπέδων από ξύλο, πέτρα πλάκες ή άλλα βιομηχανικά υλικά. Στα στηθαία και στις παρειές των δωμάτων η μεμβράνη εφαρμόζεται σε ύψος μεγαλύτερο κατά 5-10 cm από την ανώτερη στάθμη του υποστρώματος ανάπτυξης των φυτών και στερεώνεται μηχανικά. Εγκατάσταση φρεατίων ελέγχου ZinCo KS 30 Τα ειδικά διάτρητα φρεάτια ελέγχου ZinCo KS 30 τοποθετούνται στα σημεία των υδρορροών πάνω από το υπόστρωμα προστασίας και συγκράτησης υγρασίας. Οι επεκτάσεις επιτρέπουν την εφαρμογή των φρεατίων σε οποιοδήποτε βάθος, ώστε σε κάθε περίπτωση να είναι ελεγχόμενη η υδρορροή. Μετά την τοποθέτηση, ακολουθεί επικάλυψή τους με διηθητικό φύλλο και τοπική διάστρωση κατάλληλου αδρανούς υλικού ή ποτάμιου βότσαλου. 4. Συντήρηση φυτεμένου δώματος Στα φυτεμένα δώματα εντατικού τύπου απαιτείται τακτική συντήρηση. Η συχνότητα συντήρησης και οι απαιτούμενες επεμβάσεις εξαρτώνται κυρίως από το είδος της βλάστησης που αναπτύσσεται στο φυτεμένο δώμα και από κλιματικές συνθήκες στον τόπο εφαρμογής. Οι γενικές εργασίες που θα πρέπει να γίνονται κατά την συντήρηση είναι οι εξής: Απομάκρυνση των ζιζανίων και της ανεπιθύμητης βλάστησης (πχ. σπόροι δένδρων που έχουν βλαστήσει) από το φυτεμένο δώμα. Διατήρηση της καθαρότητας των περιμετρικών ζωνών αποστράγγισης ή των ζωνών κίνησης (με αδρανή υλικά) από ζιζάνια ή ανεπιθύμητη βλάστηση. Έλεγχος της καλής λειτουργίας της αποστράγγισης μέσω των φρεατίων ελέγχου. Η καλή αποστράγγιση είναι απαραίτητη για την εγκατάσταση και ανάπτυξη των φυτών. Καθαρισμός των υδρορροών από φύλλα, φερτά υλικά ή ρίζες. Λίπανση της βλάστησης με κατάλληλο λίπασμα. Αντικατάσταση φυτών που έχουν ξεραθεί. Κλάδεμα μορφοποίησης και κλάδεμα για τον έλεγχο της ανάπτυξης των θάμνων και των δένδρων. Ο έλεγχος και η συντήρηση του φυτεμένου δώματος θα πρέπει να ορίζεται με συμφωνητικό/συμβόλαιο συντήρησης.

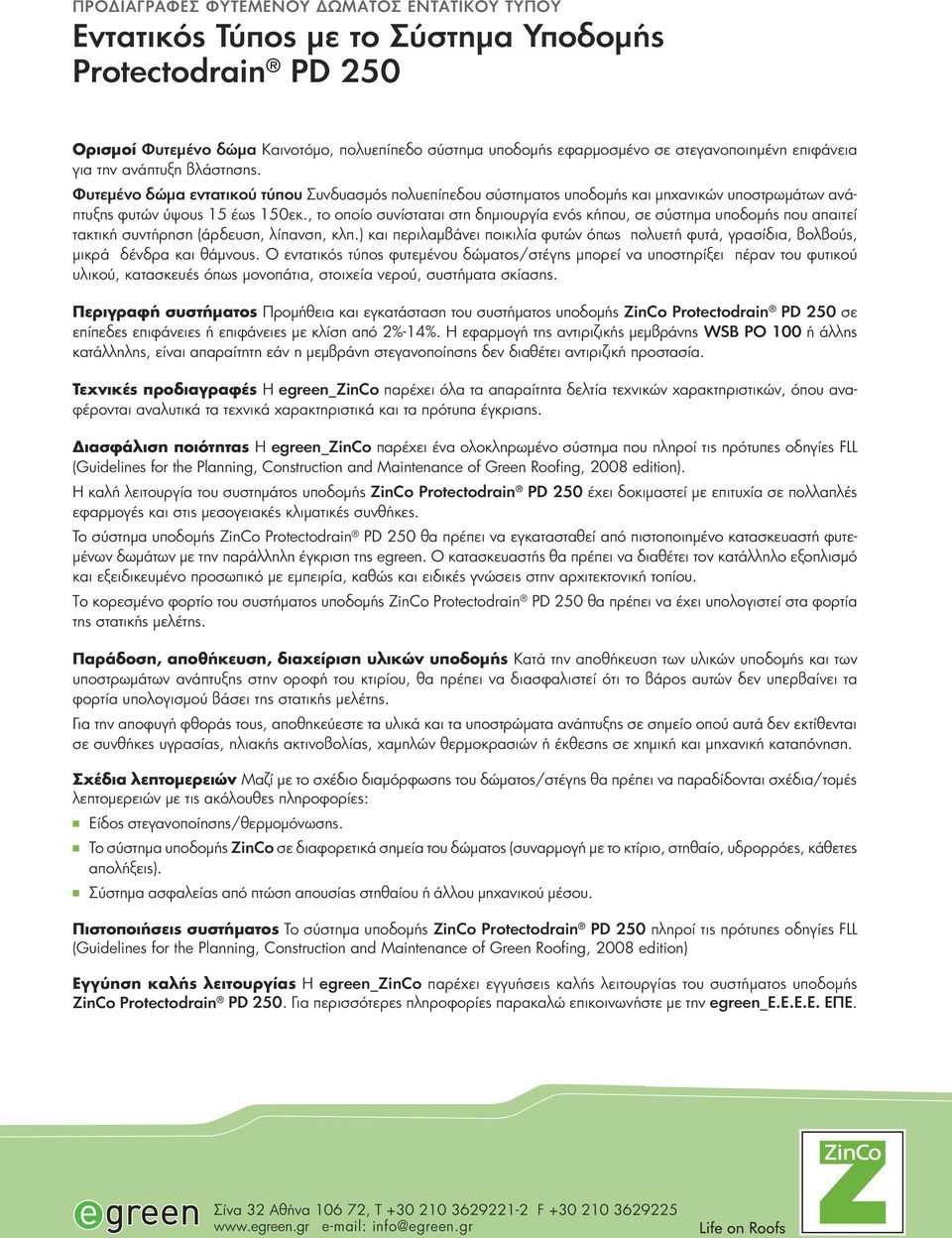

7 Ορισμοί Φυτεμένο δώμα Καινοτόμο, πολυεπίπεδο σύστημα υποδομής εφαρμοσμένο σε στεγανοποιημένη επιφάνεια για την ανάπτυξη βλάστησης. Φυτεμένο δώμα εντατικού τύπου Συνδυασμός πολυεπίπεδου σύστηματος υποδομής και μηχανικών υποστρωμάτων ανάπτυξης φυτών ύψους 15 έως 150εκ., το οποίο συνίσταται στη δημιουργία ενός κήπου, σε σύστημα υποδομής που απαιτεί τακτική συντήρηση (άρδευση, λίπανση, κλπ.) και περιλαμβάνει ποικιλία φυτών όπως πολυετή φυτά, γρασίδια, βολβούς, μικρά δένδρα και θάμνους. Ο εντατικός τύπος φυτεμένου δώματος/στέγης μπορεί να υποστηρίξει πέραν του φυτικού υλικού, κατασκευές όπως μονοπάτια, στοιχεία νερού, συστήματα σκίασης. Περιγραφή συστήματος Προμήθεια και εγκατάσταση του συστήματος υποδομής ZinCo σε επίπεδες επιφάνειες ή επιφάνειες με κλίση από 2%-14%. Η εφαρμογή της αντιριζικής μεμβράνης WSB PO 100 ή άλλης κατάλληλης, είναι απαραίτητη εάν η μεμβράνη στεγανοποίησης δεν διαθέτει αντιριζική προστασία. Τεχνικές προδιαγραφές Η egreen_zinco παρέχει όλα τα απαραίτητα δελτία τεχνικών χαρακτηριστικών, όπου αναφέρονται αναλυτικά τα τεχνικά χαρακτηριστικά και τα πρότυπα έγκρισης. Διασφάλιση ποιότητας Η egreen_zinco παρέχει ένα ολοκληρωμένο σύστημα που πληροί τις πρότυπες οδηγίες FLL (Guidelines for the Planning, Construction and Maintenance of Green Roofing, 2008 edition). Η καλή λειτουργία του συστημάτος υποδομής ZinCo έχει δοκιμαστεί με επιτυχία σε πολλαπλές εφαρμογές και στις μεσογειακές κλιματικές συνθήκες. Το σύστημα υποδομής ZinCo θα πρέπει να εγκατασταθεί από πιστοποιημένο κατασκευαστή φυτεμένων δωμάτων με την παράλληλη έγκριση της egreen. O κατασκευαστής θα πρέπει να διαθέτει τον κατάλληλο εξοπλισμό και εξειδικευμένο προσωπικό με εμπειρία, καθώς και ειδικές γνώσεις στην αρχιτεκτονική τοπίου. To κορεσμένο φορτίο του συστήματος υποδομής ZinCo θα πρέπει να έχει υπολογιστεί στα φορτία της στατικής μελέτης. Παράδοση, αποθήκευση, διαχείριση υλικών υποδομής Κατά την αποθήκευση των υλικών υποδομής και των υποστρωμάτων ανάπτυξης στην οροφή του κτιρίου, θα πρέπει να διασφαλιστεί ότι το βάρος αυτών δεν υπερβαίνει τα φορτία υπολογισμού βάσει της στατικής μελέτης. Για την αποφυγή φθοράς τους, αποθηκεύεστε τα υλικά και τα υποστρώματα ανάπτυξης σε σημείο οπού αυτά δεν εκτίθενται σε συνθήκες υγρασίας, ηλιακής ακτινοβολίας, χαμηλών θερμοκρασιών ή έκθεσης σε χημική και μηχανική καταπόνηση. Σχέδια λεπτομερειών Μαζί με το σχέδιο διαμόρφωσης του δώματος/στέγης θα πρέπει να παραδίδονται σχέδια/τομές λεπτομερειών με τις ακόλουθες πληροφορίες: Είδος στεγανοποίησης/θερμομόνωσης. Το σύστημα υποδομής ZinCo σε διαφορετικά σημεία του δώματος (συναρμογή με το κτίριο, στηθαίο, υδρορρόες, κάθετες απολήξεις). Σύστημα ασφαλείας από πτώση απουσίας στηθαίου ή άλλου μηχανικού μέσου. Πιστοποιήσεις συστήματος Το σύστημα υποδομής ZinCo πληροί τις πρότυπες οδηγίες FLL (Guidelines for the Planning, Construction and Maintenance of Green Roofing, 2008 edition) Εγγύηση καλής λειτουργίας Η egreen_zinco παρέχει εγγυήσεις καλής λειτουργίας του συστήματος υποδομής ZinCo. Για περισσότερες πληροφορίες παρακαλώ επικοινωνήστε με την egreen_ε.ε.ε.ε. ΕΠΕ.
