Ημιεντατικός Τύπος με το Σύστημα Υποδομής Floradrain FD 40-E ΠΡΟΔΙΑΓΡΑΦΕΣ ΦΥΤΕΜΕΝΟΥ ΔΩΜΑΤΟΣ. ΣΥΓΚΡΟΤΗΜΑ ΚΑΤΟΙΚΙΩΝ Βόλος

Transcript

1 ΣΥΓΚΡΟΤΗΜΑ ΚΑΤΟΙΚΙΩΝ Βόλος Γιαμάκος & Συνεργάτες Ποτηρόπουλος Δ+Λ Αρχιτέκτονες ΠΡΟΔΙΑΓΡΑΦΕΣ ΦΥΤΕΜΕΝΟΥ ΔΩΜΑΤΟΣ

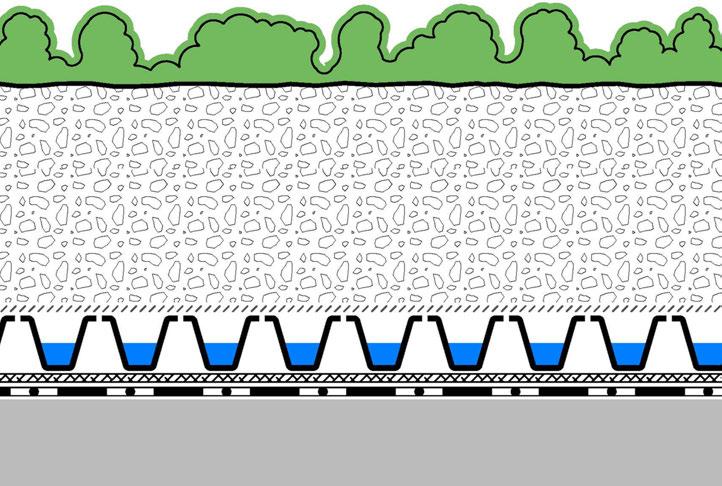

2 Πισ τοποιηµένο Σύσ τηµα από τον Ευρωπαϊκό Οργανισμό Τεχνικών Εγκρίσεων ETA-13/0668 ε δ Φυτά: Χλοοτάπητας, πόες, μικροί και μεσαίοι θάμνοι Μηχανικό υπόστρωμα ημιεντατικού τύπου egreen ZinCo XS Διηθητικό φίλτρο ZinCo Filter Sheet SF Στεγανοποίηση δώματος με αντιριζική προστασία γ β α Αποστραγγιστικό στοιχείο ZinCo Υπόστρωμα προστασίας και συγκράτησης υγρασίας ZinCo SSM 45 Τομή Συστήματος Υποδομής ZinCo Κλίση: 0% - 14% 1. Σύστημα Υποδομής ZinCo ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ Ύψος υποδομής 190 mm Υδατοϊκανότητα 65 l/m 2 Κορεσμένο φορτίο 193 kg/m 2 Το σύστημα υποδομής περιλαμβάνει τα παρακάτω υλικά: α. Συνθετικό Υπόστρωμα από πολυεστερικές ίνες ZinCo SSM 45 β. Αποστραγγιστικό Στοιχείο από ανακυκλωμένη θερμοδιαμορφωμένη πολυολεφίνη ZinCo γ. Διηθητικό φίλτρο από προπυλένιο ZinCo Filter Sheet SF δ. Μηχανικό Υπόστρωμα ημιεντατικού τύπου egreen ZinCo XS Συμπληρωματικά υλικά: στ. Μεμβράνη αντιριζικής προστασίας ZinCo WSF 40 ζ. Μεμβράνη αντιριζικής προστασίας ZinCo WSB 100-PO η. Μεταλλικά ανοξείδωτα φρεάτια ελέγχου ZinCo KS 10

3 2. Υλικά συστήματος υποδομής Υπόστρωμα προστασίας και συγκράτησης υγρασίας Υψηλής ποιότητας υπόστρωμα προστασίας της μόνωσης και συγκράτησης υγρασίας ZinCo SSM 45 από πολυεστερικές συνθετικές και φυσικές ίνες, πιστοποιημένο σύμφωνα με τις προδιαγραφές FLL 2008 και τα διεθνή πρότυπα ποιότητας ΕΝ ΙSO 10319, ΕΝ ΙSO και ΕΝ ΙSO 13428, πάχους ~5 mm, με ικανότητα αποθήκευσης νερού ~5 l/m 2, υψηλής μηχανικής αντοχής (κατηγορία αντοχής 3), ανθεκτικό στη μηχανική καταπόνηση, υψηλή εφελκυστική αντοχή >5.5 kν/m, με δοκιμή στατικής διάτρησης >2.000 Ν, συμβατό με ασφαλτικά υλικά και πολυστερίνη, βιολογικά και χημικά ουδέτερο, ανθεκτικό σε μικροοργανισμούς (βακτήρια κλπ), σε λιπάσματα και οργανικές ενώσεις όπως φυτοφάρμακα, εκκρίσεις ριζών κλπ. Αποστραγγιστικό στοιχείο Αποστραγγιστικό σύστημα τύπου ZinCo, σύμφωνα με τις προδιαγραφές FLL 2008, πιστοποιημένο κατά τα διεθνή στάνταρ ποιότητας ΕΝ ISO 12958, από θερμοδιαμορφωμένη ανακυκλωμένη πολυολεφίνη, ύψους ~40 mm, βάρους ~1.9 kg/m 2 με αμφίπλευρες κωνικές προεξοχές και κενούς χώρους στους οποίους συσσωρεύεται και αποθηκεύεται το νερό (5 l/m 2 ), με οπές το πάνω μέρος του για την διευκόλυνση της κυκλοφορίας του αέρα, με θλιπτική αντοχή σε συμπίεση 10% (χωρίς πλήρωση) ~170 kn/m 2, χρώματος γκρί σκούρου, βιολογικά αδρανές, για την προστασία των οριζόντιων επιφανειών και την διευκόλυνση της απορροής του πλεονάζοντος νερού σε συστήματα πράσινων στεγών / δωμάτων. Διηθητικό φίλτρο Διηθητικό φίλτρο από θερμικά ενισχυμένο πολυπροπυλένιο τύπου ZinCo Filter Sheet SF, σύμφωνα με τις προδιαγραφές FLL 2008 και πιστοποιημένο κατά τα διεθνή στάνταρ ποιότητας EN ISO 12236, EN ISO 10319, EN ISO 11058, EN ISO 12956, πάχους ~0,60 mm, βάρους ~100 g/m 2, δοκιμή στατικής διάτρησης ~1100 Ν, κατηγορία αντοχής 2 και εφελκυστική αντοχή (200 mm) ~7,0 kν/m 2, για την ομαλή δίοδο του νερού χωρίς απομάκρυνση τεμαχιδίων από το υπόστρωμα, ανθεκτικό σε λιπάσματα, οξέα, αλκάλια και οργανικές ενώσεις (π.χ. φυτο-φάρμακα, εκκρίσεις ριζών κλπ.), βιολογικά και χημικά ουδέτερο, ανθεκτικό στους μικροοργανισμούς. Μηχανικό υπόστρωμα ανάπτυξης φυτών egreen ZinCo XS Υπόστρωμα ανάπτυξης φυτών από ανακυκλωμένα οργανικά και ανόργανα στοιχεία egreen ZinCo XS, σύμφωνα με τις προδιαγραφές FLL 2008, κοκκομετρική σύσταση με ποσοστό στοιχείων με διάμετρο d<0,063 mm 15% κατά μάζα (συνολική άργιλος και ιλύς), η περιεκτικότητα σε μεγαλύτερα μεγέθη κόκκων για επίπεδα δώματα είναι d=12 mm όταν το ύψος του υποστρώματος είναι έως 10 cm, και d=16 mm όταν υπερβαίνει τα 10 cm, ph 6,50-8,50, περιεκτικότητα σε οργανικά υλικά 65 g/l, με υδατοϊκανότητα 37 % ανά όγκο κ.ο, με περιεχόμενο αέρα στην υδατοϊκανότητα 10% κ.ο, περιεκτικότητα σε άλατα 3,5 g/l, απαλλαγμένο από κάθε είδους σπόρους ή φυτικών μερών, σύσταση ώστε να ευνοεί τον εφοδιασμό των φυτών με τα απαραίτητα θρεπτικά στοιχεία για την ανάπτυξή τους και την αποφυγή της συμπίεσης.

4 2.1 Συμπληρωματικά υλικά Μεμβράνη αντιριζικής προστασίας ZinCo WSF 40 Αντιριζική μεμβράνη από πολυαιθυλένιο χαμηλής πυκνότητας (ΡΕ-LD), πάχους ~0,34 mm, βάρους ~320 g/m 2, πυκνότητα 940 kg/m 3, εφελκυστική αντοχή (στους 20 ο C) ~40-47 Ν/mm 2, με επιμήκυνση >400%, για την προστασία των στρώσεων στεγανοποίησης δωμάτων εκτατικού τύπου από τη διείσδυση ριζών σύμφωνα με το πρότυπο FLL Root Proof Test, συμβατή με ασφαλτικά υλικά και πολυστερίνη, βιολογικά και χημικά ουδέτερη, ανθεκτική στην ανάπτυξη μικροοργανισμών (βακτηρίων κλπ), σε λιπάσματα και οργανικές ενώσεις όπως φυτοφάρμακα, εκκρίσεις οξέων από ρίζες. Μεμβράνη αντιριζικής προστασίας ZinCo WSB 100-PO Αντιριζική μεμβράνη από εύκαμπτη πολυολεφίνη (FPO), πάχους ~1,10 mm, βάρους ~1,13 Kg/m 2, με εφελκυστική αντοχή >800 Ν/5 cm και επιμήκυνση θραύσης >20% σύμφωνα με το πρότυπο EN , για την προστασία των στρώσεων στεγανοποίησης δωμάτων ημιεντατικού τύπου από την διείσδυση ριζών σύμφωνα με τις οδηγίες FLL 2002, συμβατή με ασφαλτικά υλικά και πολυστερίνη, βιολογικά και χημικά ουδέτερη, ανθεκτική στην ανάπτυξη μικροοργανισμών (βακτηρίων κλπ), σε λιπάσματα και οργανικές ενώσεις όπως φυτοφάρμακα, εκκρίσεις οξέων από ρίζες. Μεταλλικά ανοξείδωτα φρεάτια ελέγχου ZinCo KS 10 Φρεάτια από αλουμίνιο με πλαστική επικάλυψη, για την προστασία και τον έλεγχο των υδροροών σε φυτεμένα δώματα εκτατικού και ημιεντατικού τύπου και σε στέγες με χαλίκι, διαστάσεων ~ mm, ύψους ~100 mm, βάρους ~3,3 kg, με οπές ~3 mm για την αποστράγγιση του νερού σύμφωνα με DIN 1986 και σύμφωνα με τις «Προδιαγραφές FLL Guidelines Για την Κατασκευή και την Συντήρηση των Φυτεμένων Δωμάτων» και υψηλή μηχανική αντοχή (Κατηγορία H) σύμφωνα με DIN Με αποσπώμενο κάλυμμα από γαλβανισμένο ατσάλι με πλαστική επικάλυψη και αποσπώμενες πλευρικές φλάτζες. Με κάθετες υποδοχές αποστράγγισης κατά μήκος των πλευρών. Οι επεκτάσεις KSA 20 ύψους 200 mm επιτρέπουν την τοποθέτηση του φρεατίου στο ύψος της τελικής στάθμης του υποστρώματος ανάπτυξης των φυτών.

5 3. Εργασίες κατασκευής φυτεμένου δώματος Στην επιφάνεια του δώματος γίνεται επιμελής καθαρισμός της μεμβράνης στεγανοποίησης και αντιριζικής προστασίας, συγκέντρωση και αποκομιδή κάθε είδους άχρηστου υλικού πριν την τοποθέτηση του υποστρώματος προστασίας και συγκράτησης υγρασίας. Εγκατάσταση υποστρώματος προστασίας και συγκράτησης υγρασίας Κάλυψη της επιφάνειας του δώματος/στέγης με το υπόστρωμα προστασίας και συγκράτησης υγρασίας ZinCo SSM 45 πάνω από την αντιριζική μεμβράνη με επικάλυψη των άκρων τουλάχιστον κατά 15 cm. Οι εργασίες αρχίζουν από τα χαμηλότερα σημεία και παράλληλα με τις ρήσεις της επιφάνειας. Στα στηθαία και στις παρειές των δωμάτων το υπόστρωμα προστασίας και συγκράτησης υγρασίας ZinCo SSM 45 εφαρμόζεται σε ύψος μεγαλύτερο κατά τουλάχιστον 5 cm από την ανώτερη στάθμη του υποστρώματος ανάπτυξης των φυτών και σε όλο το ύψος της αντιριζικής μεμβράνης, στερεώνεται ή συγκολλείται με μαστίχη ή ειδική κόλλα. Εγκατάσταση αποστραγγιστικού στοιχείου Το αποστραγγιστικό στοιχείο ZinCo διαστρώνεται ελεύθερα πάνω από το υπόστρωμα προστασίας και συγκράτησης υγρασίας, έτσι ώστε να εφάπτονται μεταξύ τους τα αποστραγγιστικά φύλλα. Ακολουθεί η συναρμογή των αποστραγγιστικών φύλλων με ειδικούς συνδέσμους. Τα φύλλα αποστράγγισης τοποθετούνται με τις οπές προς τα πάνω όταν χρησιμοποιούνται ως υποδομή για την ανάπτυξη της βλάστησης, ώστε να αποθηκεύουν νερό, και με τις οπές προς τα κάτω στην περίπτωση που χρησιμοποιούνται ως υποδομή σε σκληρά δάπεδα. Τα αποστραγγιστικά φύλλα δεν εφαρμόζονται στις πλευρικές επιφάνειες στα στηθαία. Εγκατάσταση διηθητικού φίλτρου Το διηθητικό φίλτρο ZinCo Filter Sheet SF διαστρώνεται ελεύθερα πάνω από το αποστραγγιστικό στοιχείο με επικάλυψη των άκρων τουλάχιστον κατά 20 cm. Οι εργασίες διάστρωσης ξεκινούν από τα χαμηλότερα σημεία και παράλληλα με τις ρήσεις της επιφάνειας. Στα στηθαία και στις παρειές των δωμάτων το διηθητικό φίλτρο ZinCo SF εφαρμόζεται σε ύψος μεγαλύτερο κατά τουλάχιστον 5 cm από την ανώτερη στάθμη του υποστρώματος ανάπτυξης των φυτών και σε όλο το ύψος της αντιριζικής μεμβράνης και στερεώνεται ή συγκολλείται με μαστίχη ή ειδική κόλλα. Εγκατάσταση μηχανικού υποστρώματος ανάπτυξης φυτών To μηχανικό υπόστρωμα ανάπτυξης φυτών ημιεντατικού τύπου egreen_zinco διαστρώνεται ελεύθερα στα προβλεπόμενα από την μελέτη εφαρμογής βάθη πλήρωσης. Παράλληλα γίνεται έλεγχος ώστε να επιτευχθεί ομοιομορφία διάστρωσης. Μετά τη διαμόρφωση της τελικής επιφάνειας του μηχανικού υποστρώματος ακολουθεί η φύτευση.

6 3.1 Εγκατάσταση συμπληρωματικών υλικών Εγκατάσταση μεμβράνης αντιριζικής προστασίας ZinCo WSF 40 H αντιριζική μεμβράνη ZinCo WSF 40 διαστρώνεται ελέυθερα επί της μεμβράνης στεγανοποίησης με επικάλυψη των φύλλων κατά 1,5 m αφού προηγηθεί επιμελής καθαρισμός και έλεγχος της επιφάνειας στεγανοποίησης. Οι εργασίες αρχίζουν από τα χαμηλότερα σημεία και η εφαρμογή γίνεται με τρόπο ώστε η αντιριζική μεμβράνη να ακολουθεί τις ρήσεις της στέγης/δώματος και το πλεονάζον νερό να μην διαπερνά στο κατώτερο επίπεδο από τα σημεία επικάλυψης. H αντιριζική μεμβράνη καλύπτει όλες τις επιφάνειες όπου αναπτύσσεται η βλάστηση αλλά και τις επιφάνειες των σκληρών δαπέδων από ξύλο, πέτρα πλάκες ή άλλα βιομηχανικά υλικά. Στα στηθαία και στις παρειές των δωμάτων η μεμβράνη εφαρμόζεται σε ύψος μεγαλύτερο κατά 5-10 cm από την ανώτερη στάθμη του υποστρώματος ανάπτυξης των φυτών και στερεώνεται με επικόλληση ή στήριξη. Εγκατάσταση μεμβράνης αντιριζικής προστασίας ZinCo WSΒ 100-PO H αντιριζική μεμβράνη ZinCo WSB 100-PO διαστρώνεται ελεύθερα επί της μεμβράνης στεγανοποίησης με επικάλυψη των φύλλων κατά 20εκ. αφού προηγηθεί επιμελής καθαρισμός και έλεγχος της επιφάνειας στεγανοποίησης. Οι εργασίες αρχίζουν από τα χαμηλότερα σημεία και η εφαρμογή γίνεται με τρόπο ώστε η αντιριζική μεμβράνη να ακολουθεί τις ρήσεις της στέγης/δώματος. Η ένωση στις ραφές των μεμβρανών επιτυγχάνεται με ειδικό εξοπλισμό (πιστόλι θερμού αέρα Leister). H αντιριζική μεμβράνη καλύπτει όλες τις επιφάνειες όπου αναπτύσσεται η βλάστηση αλλά και τις επιφάνειες των σκληρών δαπέδων από ξύλο, πέτρα πλάκες ή άλλα βιομηχανικά υλικά. Στα στηθαία και στις παρειές των δωμάτων η μεμβράνη εφαρμόζεται σε ύψος μεγαλύτερο κατά 5-10 cm από την ανώτερη στάθμη του υποστρώματος ανάπτυξης των φυτών και στερεώνεται μηχανικά. Εγκατάσταση μεταλλικών ανοξείδωτων φρεατίων ελέγχου ZinCo KS 10 Τα ειδικά διάτρητα φρεάτια ελέγχου ZinCo KS 10 τοποθετούνται στα σημεία των υδρορροών πάνω από το υπόστρωμα προστασίας και συγκράτησης υγρασίας. Οι επεκτάσεις επιτρέπουν την εφαρμογή των φρεατίων σε οποιοδήποτε βάθος, ώστε σε κάθε περίπτωση να είναι ελεγχόμενη η υδρορροή. Μετά την τοποθέτηση, ακολουθεί επικάλυψή τους με διηθητικό φύλλο και τοπική διάστρωση κατάλληλου αδρανούς υλικού ή ποτάμιου βότσαλου. 4. Συντήρηση φυτεμένου δώματος Το φυτεμένο δώμα ημιεντατικού τύπου με το σύστημα υποδομής ZinCo δεν απαιτεί τακτική συντήρηση. Η συχνότητα συντήρησης και οι απαιτούμενες επεμβάσεις εξαρτώνται κυρίως από το είδος της βλάστησης που αναπτύσσεται στο φυτεμένο δώμα και από κλιματικές συνθήκες στον τόπο εφαρμογής. Οι γενικές εργασίες που θα πρέπει να γίνονται κατά την συντήρηση είναι οι εξής: Απομάκρυνση των ζιζανίων και της ανεπιθύμητης βλάστησης (πχ. σπόροι δένδρων που έχουν βλαστήσει) από το φυτεμένο δώμα. Διατήρηση της καθαρότητας των περιμετρικών ζωνών αποστράγγισης ή των ζωνών κίνησης (με αδρανή υλικά) από ζιζάνια ή ανεπιθύμητη βλάστηση. Έλεγχος της καλής λειτουργίας της αποστράγγισης μέσω των φρεατίων ελέγχου. Η καλή αποστράγγιση είναι απαραίτητη για την εγκατάσταση και ανάπτυξη των φυτών. Καθαρισμός των υδρορροών από φύλλα, φερτά υλικά ή ρίζες. Λίπανση της βλάστησης με κατάλληλο λίπασμα. Αντικατάσταση φυτών που έχουν ξεραθεί. Η συντήρηση και ο έλεγχος του φυτεμένου δώματος θα πρέπει να ορίζεται με συμβόλαιο συντήρησης.

7 Ορισμοί Φυτεμένο δώμα Καινοτόμο, πολυεπίπεδο σύστημα υποδομής εφαρμοσμένο σε στεγανοποιημένη επιφάνεια για την ανάπτυξη βλάστησης. Φυτεμένο δώμα ημιεντατικού τύπου Συνδυασμός πολυεπίπεδου σύστηματος υποδομής και μηχανικού υποστρώματος ανάπτυξης φυτών ύψους 15 έως 25εκ., που εφαρμόζονται σε επίπεδες και κεκλιμένες οροφές με την δυνατότητα φύτευσης μεγάλης ποικιλίας φυτικών ειδών που χρησιμοποιούνται περιλαμβάνει χλοοτάπητες, ποώδη φυτά και μικρούς/μεσαίους θάμνους. Περιγραφή συστήματος Προμήθεια και εγκατάσταση του συστήματος υποδομής ZinCo σε επίπεδες επιφάνειες ή επιφάνειες με κλίση από 0%-14%. Η εφαρμογή της αντιριζικής μεμβράνης WSF 40 ή WSB 100-PO είναι απαραίτητη εάν η μεμβράνη στεγάνωσης δεν διαθέτει αντιριζική προστασία. Τεχνικές προδιαγραφές Η egreen_zinco παρέχει όλα τα απαραίτητα δελτία τεχνικών χαρακτηριστικών, όπου αναφέρονται αναλυτικά τα τεχνικά χαρακτηριστικά και τα πρότυπα έγκρισης. Διασφάλιση ποιότητας Η egreen_zinco παρέχει ολοκληρωμένα συστήματα που πληρούν τις πρότυπες οδηγίες FLL (Guidelines for the Planning, Construction and Maintenance of Green Roofing, 2008 edition). Τα συστήματα είναι πιστοποιημένα σύμφωνα με την απόφαση 13/0668 ΕΤΑ (European Technical Approval). Η καλή λειτουργία του συστημάτος υποδομής ZinCo έχει δοκιμαστεί με επιτυχία σε εφαρμογές χιλιάδων τετραγωνικών μέτρων οροφών κτιρίων και στις μεσογειακές κλιματικές συνθήκες. Το σύστημα υποδομής ZinCo θα πρέπει να εγκατασταθεί από πιστοποιημένο κατασκευαστή φυτεμένων δωμάτων με την παράλληλη έγκριση της egreen. O κατασκευαστής θα πρέπει να διαθέτει τον κατάλληλο εξοπλισμό και εξειδικευμένο προσωπικό με εμπειρία, καθώς και ειδικές γνώσεις στην αρχιτεκτονική τοπίου. Η προσθήκη του μόνιμου κορεσμένου φορτίου του φυτεμένου δώματος θα πρέπει να εγκριθεί από πολιτικό μηχανικό. Παράδοση, αποθήκευση, διαχείριση υλικών υποδομής Κατά την αποθήκευση των υλικών υποδομής και των υποστρωμάτων ανάπτυξης στην οροφή του κτιρίου, θα πρέπει να διασφαλιστεί ότι το βάρος αυτών δεν υπερβαίνει τα φορτία υπολογισμού βάσει της στατικής μελέτης. Για την αποφυγή φθοράς τους, αποθηκεύεστε τα υλικά και τα υποστρώματα ανάπτυξης σε σημείο οπού αυτά δεν εκτίθενται σε συνθήκες υγρασίας, ηλιακής ακτινοβολίας, χαμηλών θερμοκρασιών ή έκθεσης σε χημική και μηχανική καταπόνηση. Σχέδια λεπτομερειών Μαζί με το σχέδιο διαμόρφωσης του δώματος/στέγης θα πρέπει να παραδίδονται σχέδια/τομές λεπτομερειών με τις ακόλουθες πληροφορίες: Είδος στεγανοποίησης/θερμομόνωσης Το σύστημα υποδομής ZinCo σε διαφορετικά σημεία του δώματος (συναρμογή με το κτίριο, στηθαίο, υδρορρόες, κάθετες απολήξεις) Σύστημα ασφαλείας από πτώση σε περίπτωση απουσίας στηθαίου ή άλλου προστατευτικού μέσου Πιστοποιήσεις συστήματος Το σύστημα υποδομής ZinCo πληροί τις πρότυπες οδηγίες FLL (Guidelines for the Planning, Construction and Maintenance of Green Roofing, 2008 edition) και είναι πιστοποιημένο σύμφωνα με την έγκριση 13/0668 ΕΤΑ (European Technical Approval). Εγγύηση καλής λειτουργίας Η egreen_zinco παρέχει εγγυήσεις καλής λειτουργίας του συστήματος υποδομής ZinCo. Για περισσότερες πληροφορίες επικοινωνήστε με την egreen.
