Η ενεργειακή συμπεριφορά των φυτεμένων δωμάτων. Γρηγόρης Κοτοπούλης, egreen Τεχνική Διεύθυνση

Transcript

1

2 Η ενεργειακή συμπεριφορά των φυτεμένων δωμάτων Γρηγόρης Κοτοπούλης, egreen Τεχνική Διεύθυνση

3 Ενεργειακά οφέλη - 20 C T = 25 K + 30 C - 20 C T = 100 K + 80 C +20 C Ενίσχυση της θερμομόνωσης του κτιρίου Μείωση των θερμικών καταπονήσεων στην μεμβράνη στεγανοποίησης Καθυστέρηση μεταφοράς των εξωτερικών μεταβολών του περιβάλλοντος στο εσωτερικό του κτιρίου Βελτίωση της θερμικής άνεσης στο εσωτερικό των κτιρίων Εξοικονόμηση ενέργειας +20 C

4 Τα φυτεμένα δώματα επιτρέπουν αλληλεπίδραση με το περιβάλλον μέσω διαφόρων διεργασιών Σκίαση, Θερμοχωρητικότητα, Εξατμισοδιαπνοή Η αύξηση της συνολικής θερμοχωριτικότητας αποθήκευση μεγάλης ποσότητας ενέργειας καθυστέρηση της ροής θερμότητας προς ή από το κέλυφος του κτιρίου Η απορρόφηση της ηλιακής ακτινοβολίας για φωτοσύνθεση. Η διαπνοή των φυτών και η εξάτμιση υγρασίας από το υπόστρωμα ανάπτυξης, χρησιμοποιούν ένα σημαντικό μέρος της εισερχόμενης ακτινοβολίας Η δημιουργία καλύτερων συνθηκών ανάκλασης albedo ανάλογα με την δομή, την πυκνότητα και το χρώμα του φυλλώματος των φυτών

5 Εμπορικό κατάστημα Carrefour στο Χαλάνδρι / 700 τμ.

6 Ο βαθμός ανακλαστικότητας των φυτεμένων δωμάτων Τα φυτεμένα δώματα έχουν υψηλό βαθμό ανακλαστικότητας που μεταβάλεται, ανάλογα με τη διαθεσιμότητα του νερού στο σύστημα υποδομής για εξατμισοδιαπνοή, αλλά και το είδος των φυτικών ειδών που αναπτύσσονται (χρώμα, πυκνότητα βλαστών κ.ά.). Κατά την εφαρμογή φυτεμένων δωμάτων εκτατικού και ημιεντατι- κού τύπου, θα πρέπει η υγρασία του υποστρώματος ανάπτυξης να διατηρείται σε επίπεδο που να επιτρέπει την εξατμισοδιαπνοή. Συνεπώς, η εποχική άρδευση, κυρίως στις μεσογειακές κλιματικές συνθήκες, είναι απαραίτητη κατά τις περιόδους ξηρασίας, όταν το υδατικό ισοζύγιο είναι αρνητικό για τη διατήρηση της υγρασίας υποστρώματος σε επίπεδο που να επιτρέπει την ανάπτυξη των φυτών.

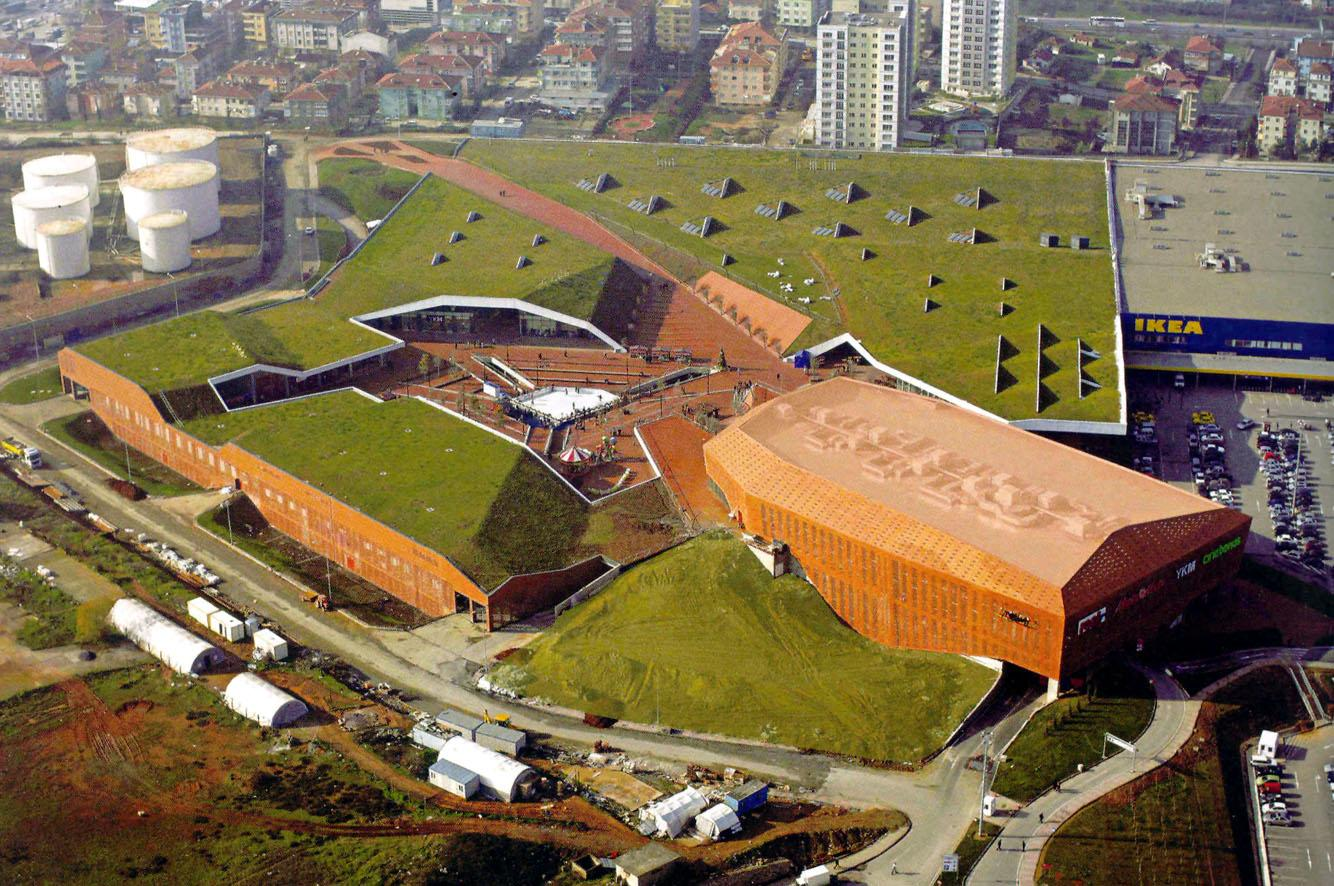

7 Metro - Meydan, Κωνσταντινούπολη / τμ.

8 Ενεργειακό αποτύπωμα των φυτεμένων δωμάτων Ο Ρόλος της βλάστησης Οι μονωτικές, οι ανακλαστικές ιδιότητες αλλά και η ικανότητα σκίασης διαφόρων φυτών, όπως τα είδη sedum και άλλων μεσογειακών ειδών, παρέχουν προστασία στις επιφάνειες του κτιρίου από την έκθεσή τους στην υπεριώδη ακτινοβολία και στις ανεμοπιέσεις. Η ανάπτυξη φυτοκοινωνιών στο δώμα δημιουργεί ένα στρώμα αέρα με χαμηλότερη θερμοκρασία από αυτή του περιβάλλοντος, που λειτουργεί προστατευτικά στη μεταφορά θερμών αέριων μαζών.

9 Κτίριο Τράπεζας της Ελλάδος_Θεσσαλονίκη Φυτεμένο δώμα εκτατικού τύπου

10 Ενεργειακό αποτύπωμα των φυτεμένων δωμάτων Οι διεργασίες στο σύστημα υποδομής - Θερμομόνωση Όταν το σύστημα υποδομής είναι ξηρό, το φυτεμένο δώμα λειτουργεί ως μια απλή θερμομονωτική στρώση. Η θερμική αντίσταση R του συστήματος υποδομής δεν είναι σταθερή, αλλά εξαρτάται από τη συνολική αποθηκευμένη υγρασία.

11 Ξενοδοχειακό συγκρότημα AMANZOE_Κρανίδι H ένταξη στο μεσογειακό τοπίο

12 Ενεργειακό αποτύπωμα των φυτεμένων δωμάτων Οι διεργασίες στο σύστημα υποδομής-αύξηση της θερμοχωριτικότητας Η υγρασία στο σύστημα υποδομής φυτεμένου δώματος αυξάνει τη θερμοχωρητικότητά του, απορροφώντας και αποθηκεύοντας μεγάλες ποσότητες θερμότητας. Το αποτέλεσμα είναι η δημιουργία μιας ζώνης ανάσχεσης στην ημερήσια διακύμανση της θερμοκρασίας, ελαχιστοποιώντας τις ακραίες θερμοκρασίες.

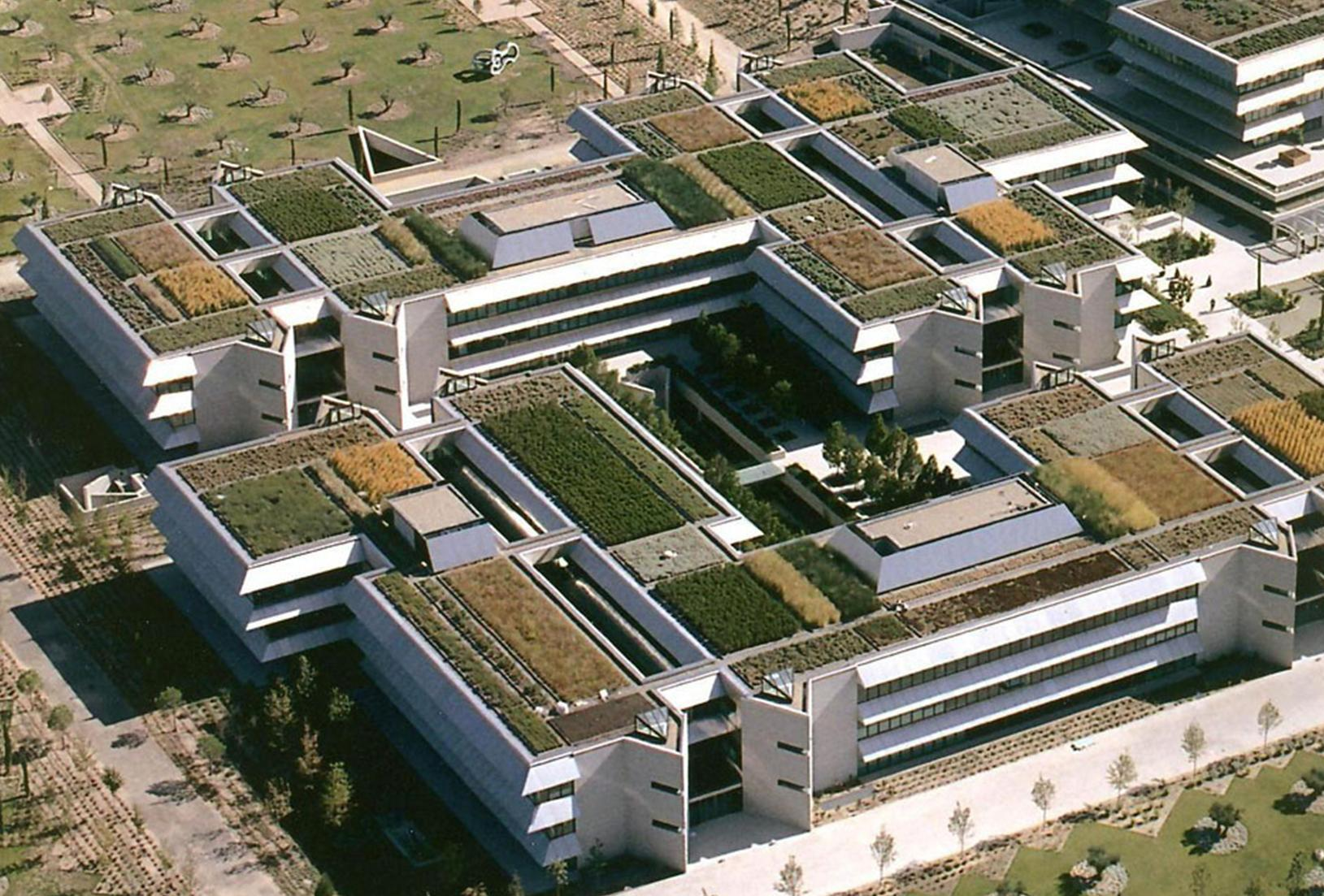

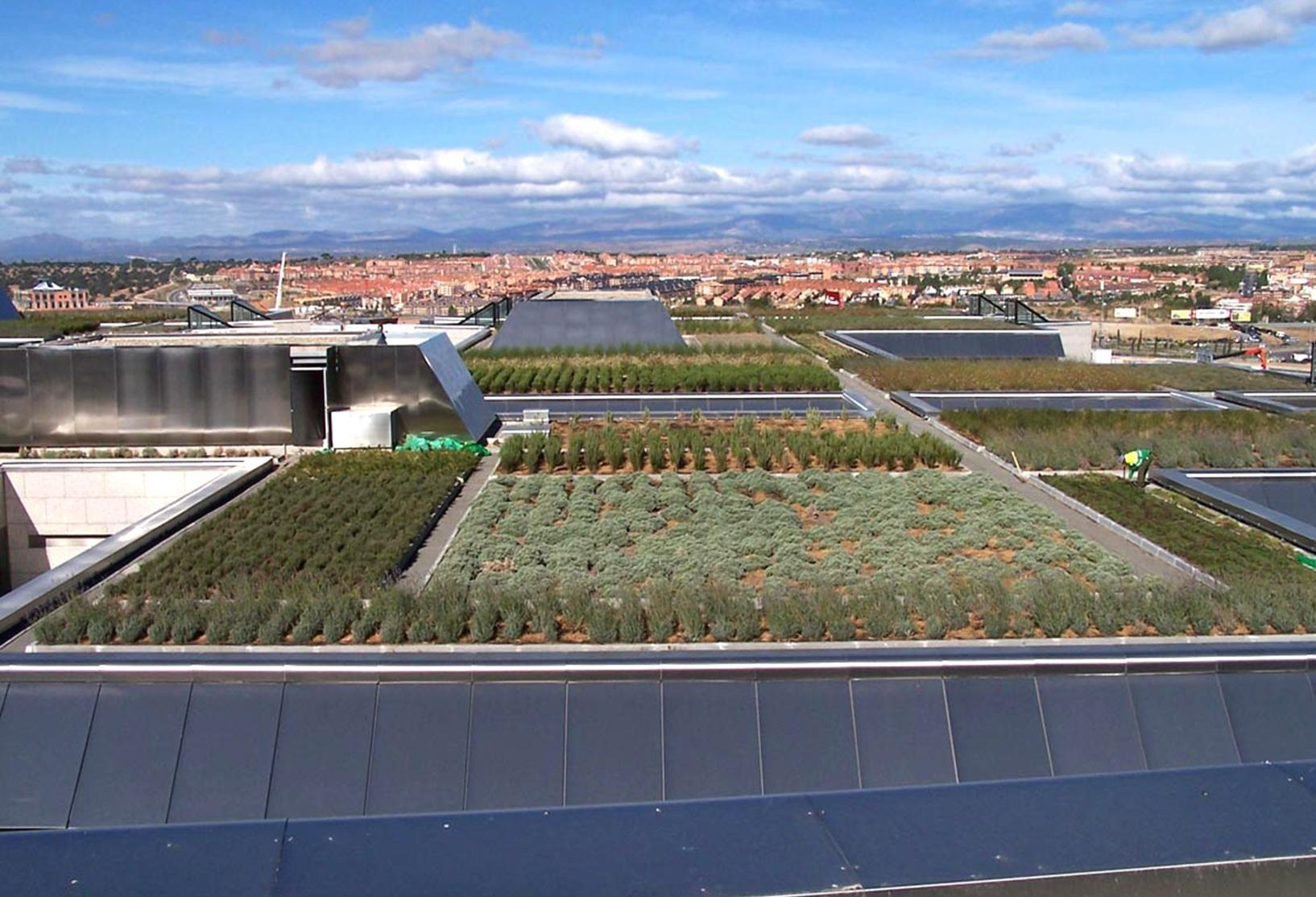

13 Banco de Santader_Madrid

14 Ενεργειακό αποτύπωμα των φυτεμένων δωμάτων Η συνεισφορά τους την θερινή περίοδο Τα φυτεμένα δώματα συνεισφέρουν στην εξοικονόμηση ενέργειας, κυρίως κατά τη θερινή περίοδο με τη συμβολή τους στο δροσισμό του κτιρίου. Με τη διαδικασία της εξατμισοδιαπνοής κατακρατούνται σημαντικές ποσότητες ενέργειας, καθώς το φαινόμενο της εξάτμισης αποτελεί ενδόθερμη αντίδραση.

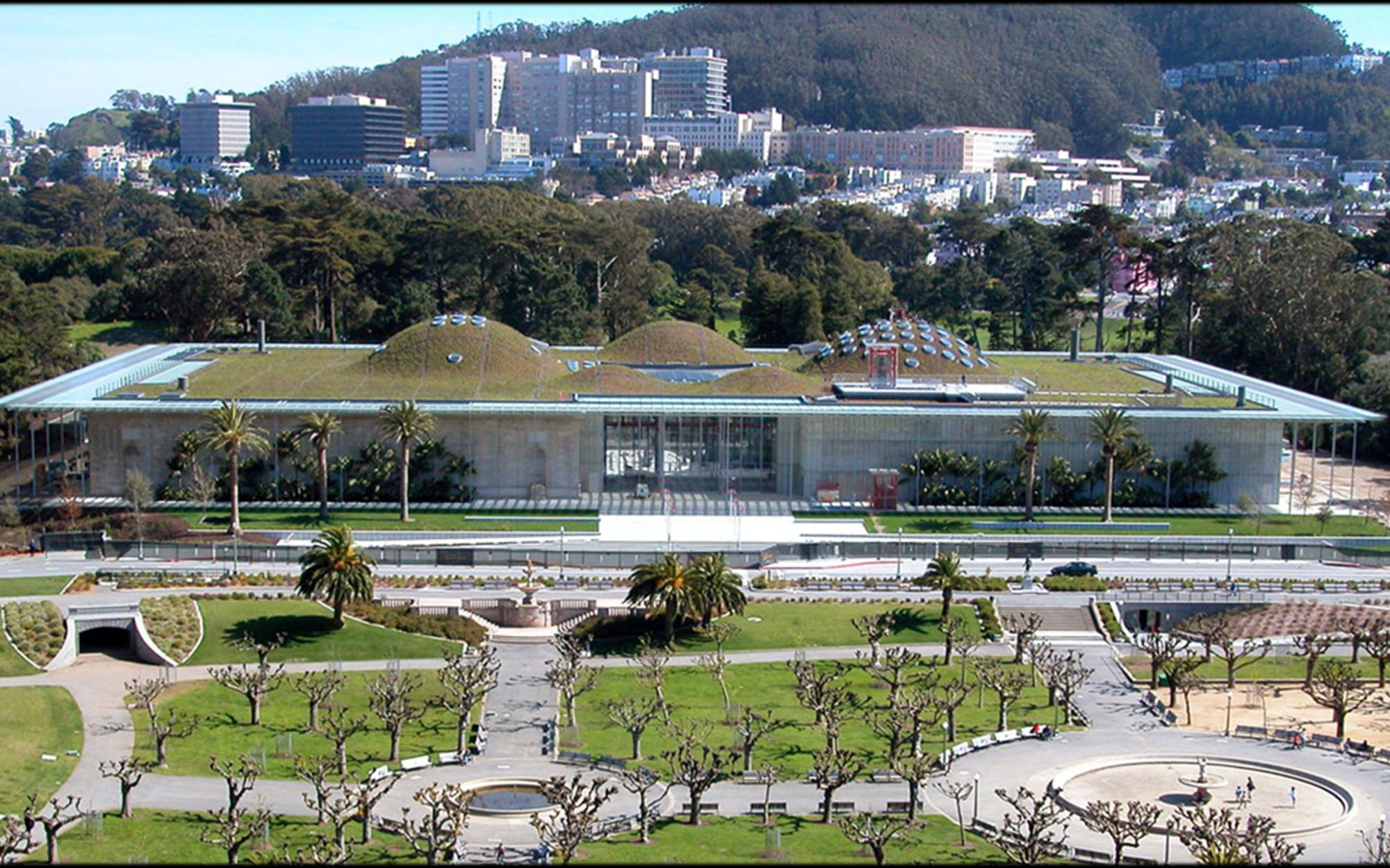

15 California Academy of Science_San Francisco

16 Ενεργειακό αποτύπωμα των φυτεμένων δωμάτων Η συνεισφορά τους την χειμερινή περίοδο Κατά τη χειμερινή περίοδο, αν και η συγκράτηση νερού στις στρώσεις φύτευσης αυξάνει τη θερμοπερατότητά τους, δεδομένου ότι αυτές λειτουργούν προσθετικά στη θερμομονωτική στρώση, αυξάνεται, έστω και ελάχιστα, η συνολικά παρεχόμενη θερμομονωτική προστασία του φυτεμένου δώματος έναντι αυτής ενός συμβατικού, που είναι θερμομονωμένο με το ίδιο πάχος θερμομονωτικής στρώσης

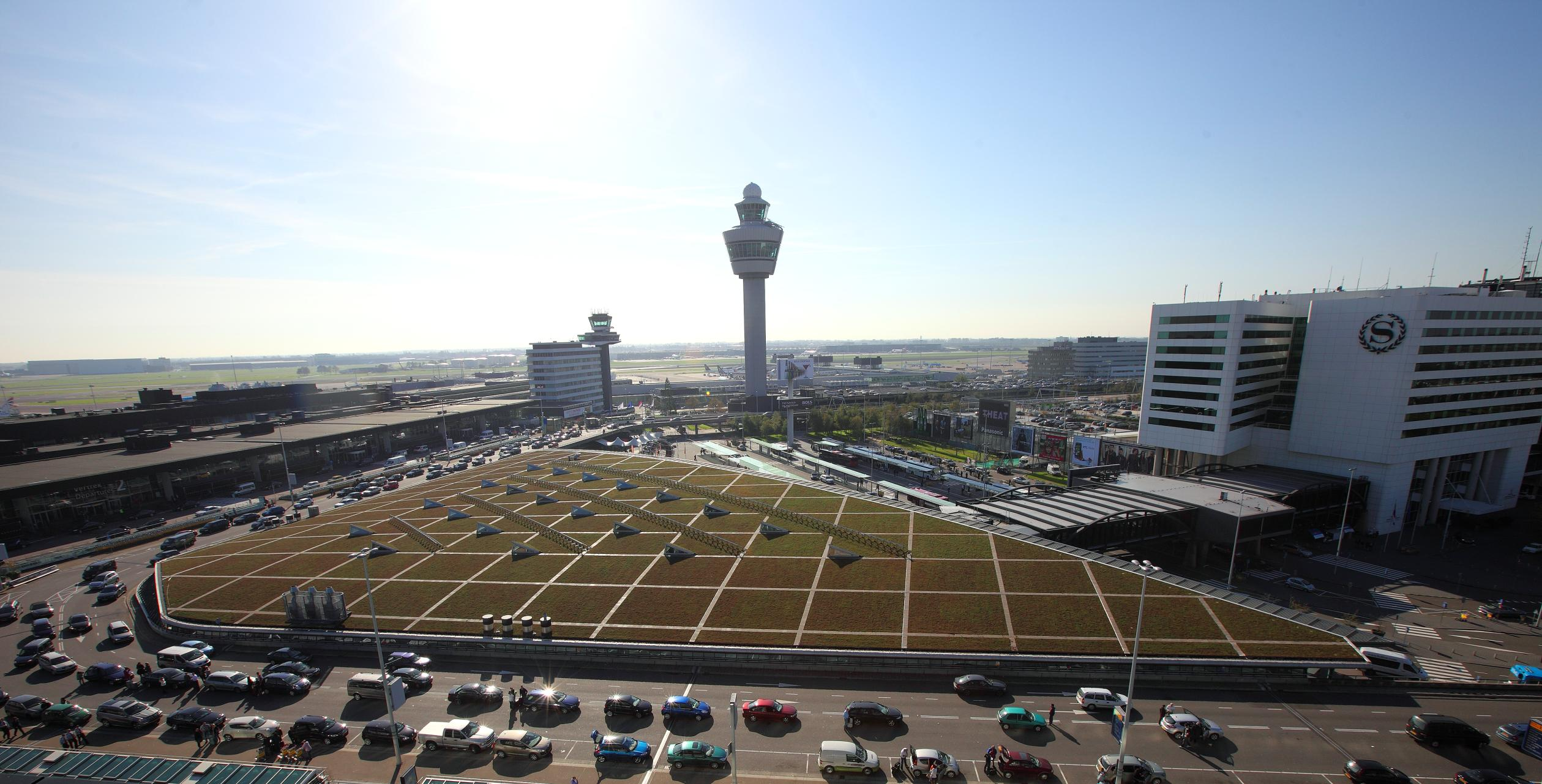

17 Schiphol Airport, Amsterdam

18 Η ενεργειακή συνεισφορά του φυτεμένου δώματος στο κτίριο επηρεάζεται από: Τις κλιματικές συνθήκες Την διάταξη του όγκου του κτιρίου Την θερμομόνωση των όψεων του κτιρίου Την πιθανή σκίαση του από γειτονικά κτίρια Σύστημα υποδομής (Συνολικό βάθος, αποστραγγιστικό στοιχείο, διάταξη θερμομονωτικής στρώσης)

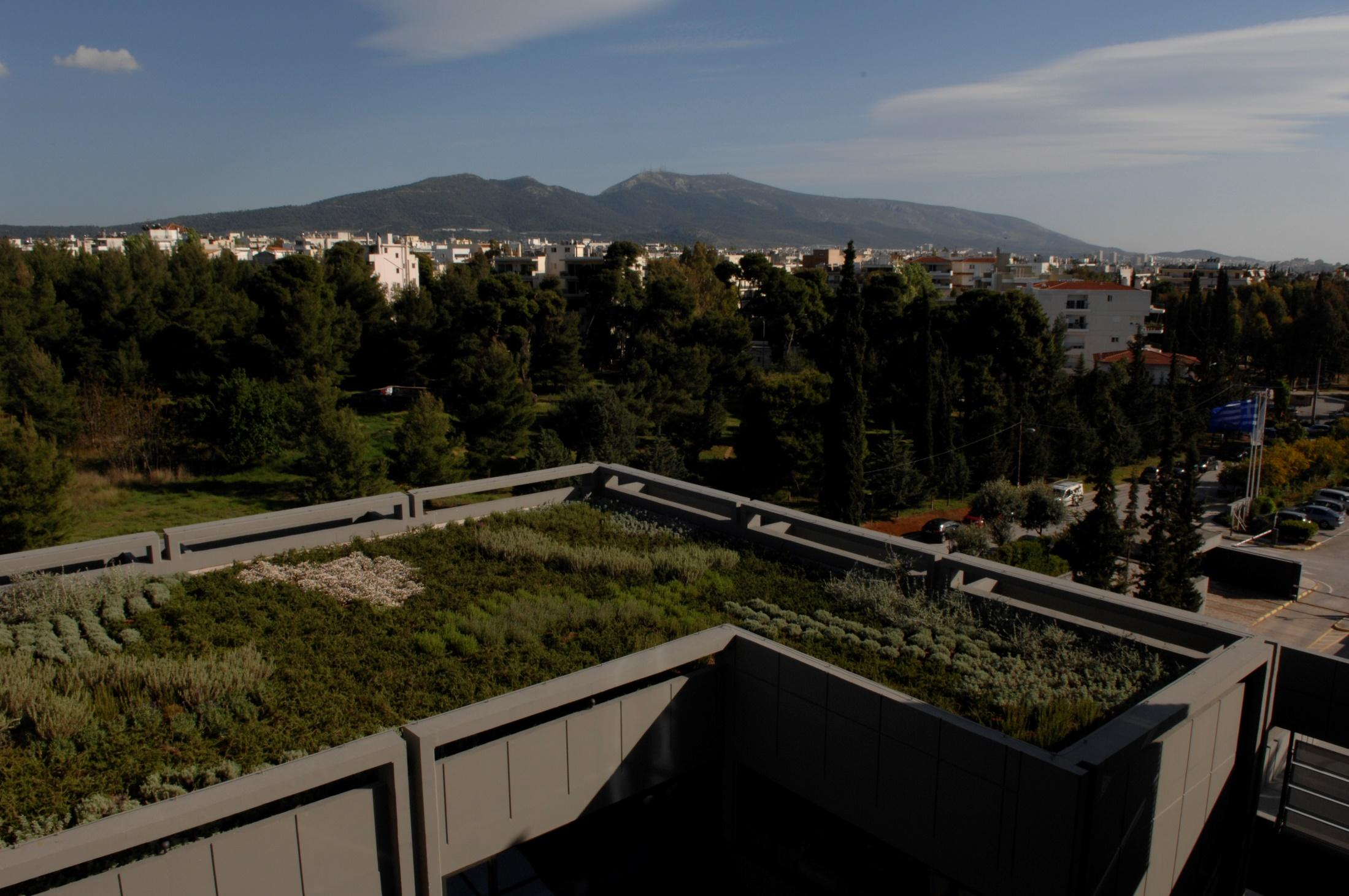

19 Κτίριο Γραφείων ΜΕΤΚΑ_Μαρούσι Φυτεμένο δώμα εκτατικού τύπου
