Εκτατικός Τύπος με το Σύστημα Υποδομής Floradrain FD 25-E

Transcript

1 Π Ρ Ο Δ Ι Α Γ ΡΑ Φ Ε Σ Φ Υ Τ Ε Μ Ε Ν Ο Υ Δ Ω Μ Α Τ Ο Σ

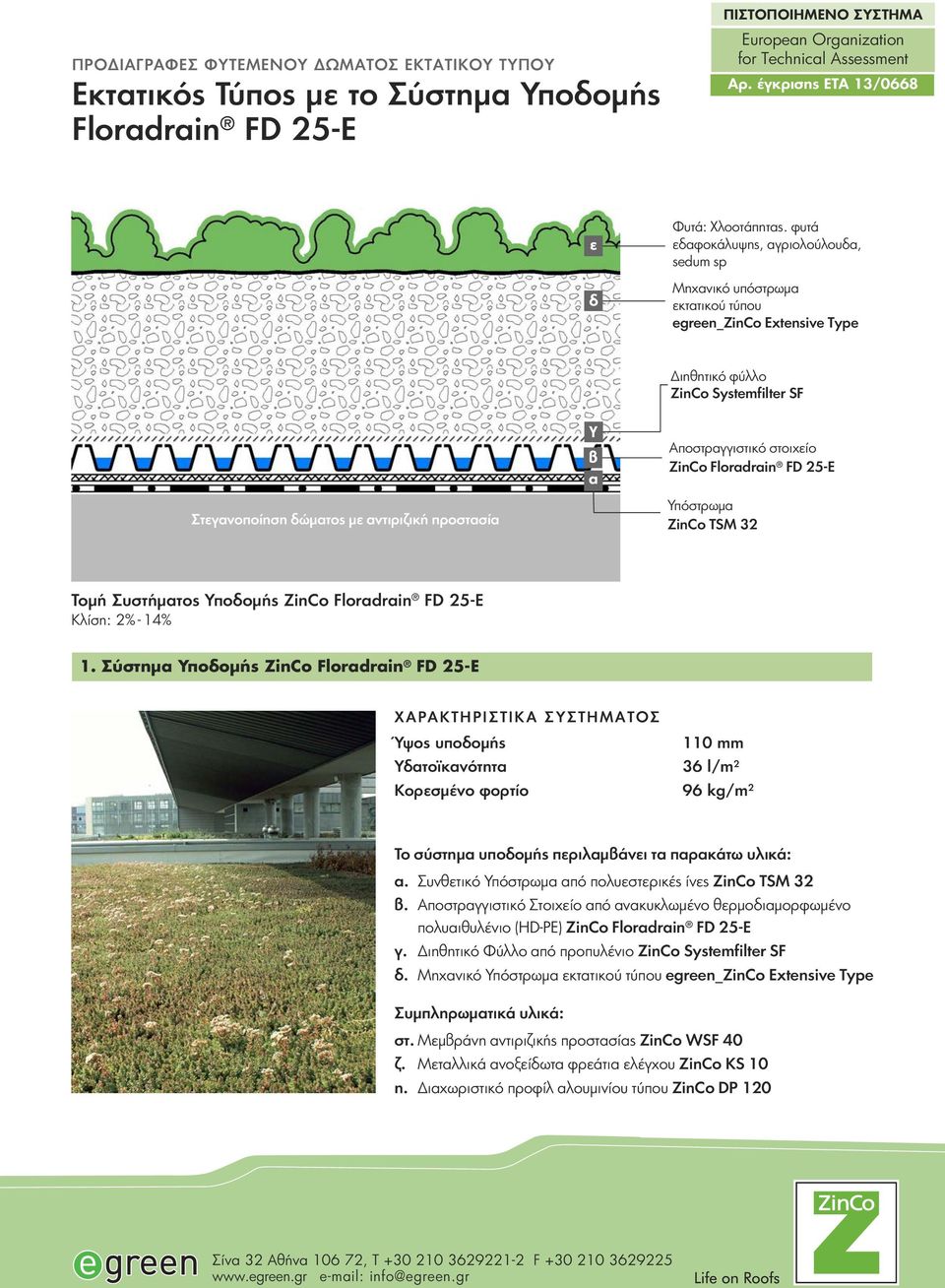

2 ΠΙΣΤΟΠΟΙΗΜΕΝΟ ΣΥΣΤΗΜΑ European Organization for Technical Assessment Αρ. έγκρισης ΕΤΑ 13/0668 ε δ Φυτά: Χλοοτάπητας. φυτά εδαφοκάλυψης, αγριολούλουδα, sedum sp Μηχανικό υπόστρωμα εκτατικού τύπου egreen_zinco Extensive Type Διηθητικό φύλλο ZinCo Systemfilter SF γ β α Αποστραγγιστικό στοιχείο ZinCo Στεγανοποίηση δώματος με αντιριζική προστασία Υπόστρωμα ZinCo TSM 32 Τομή Συστήματος Υποδομής ZinCo Κλίση: 2% - 14% 1. Σύστημα Υποδομής ZinCo ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΣΤΗΜΑΤΟΣ Ύψος υποδομής 110 mm Υδατοϊκανότητα 36 l/m 2 Κορεσμένο φορτίο 96 kg/m 2 Το σύστημα υποδομής περιλαμβάνει τα παρακάτω υλικά: α. Συνθετικό Υπόστρωμα από πολυεστερικές ίνες ZinCo TSM 32 β. Αποστραγγιστικό Στοιχείο από ανακυκλωμένο θερμοδιαμορφωμένο πολυαιθυλένιο (HD-PE) ZinCo γ. Διηθητικό Φύλλο από προπυλένιο ZinCo Systemfilter SF δ. Μηχανικό Υπόστρωμα εκτατικού τύπου egreen_zinco Extensive Type Συμπληρωματικά υλικά: στ. Μεμβράνη αντιριζικής προστασίας ZinCo WSF 40 ζ. Μεταλλικά ανοξείδωτα φρεάτια ελέγχου ZinCo KS 10 η. Διαχωριστικό προφίλ αλουμινίου τύπου ZinCo DP 120

3 2. Υλικά συστήματος υποδομής Υπόστρωμα προστασίας και συγκράτησης υγρασίας Συνθετικό υπόστρωμα προστασίας της μόνωσης και συγκράτησης υγρασίας ZinCo TSM 32 από πολυπροπυλένιο, πιστοποιημένο σύμφωνα με τις προδιαγραφές FLL 2008 και τα διεθνή πρότυπα ποιότητας ΕΝ ΙSO 13428, πάχους 3 mm, με ικανότητα αποθήκευσης νερού 3 l/m 2, υψηλής ποιότητας και μηχανικής αντοχής-κατηγορία αντοχής 3, ανθεκτικό στην θερμότητα, υψηλή αντοχή στον εφελκυσμό, δεν αλλοιώνεται στην άσφαλτο, βιολογικά και χημικά ουδέτερο, ανθεκτικό σε μικροοργανισμούς (βακτήρια κλπ), σε λιπάσματα και οργανικές ενώσεις όπως φυτοφάρμακα, εκκρίσεις ριζών κλπ. Αποστραγγιστικό στοιχείο Αποστραγγιστικό σύστημα τύπου ZinCo, σύμφωνα με τις προδιαγραφές FLL 2008, πιστοποιημένο κατά τα διεθνή στάνταρ ποιότητας ΕΝ ISO 12958, από θερμοδιαμορφωμένο ανακυκλωμένο πολυαιθυλένιο (HDPE), ύψους 2,5 cm, βάρους1,7 kg/m 2 με αμφίπλευρες εγκολπώσεις και κενούς χώρους στους οποίους συσσωρεύεται και αποθηκεύεται το νερό 3 l/m 2, με οπές στην κορυφή των εγκολπώσεων για την διευκόλυνση της κυκλοφορίας του αέρα, με θλιπτική αντοχή (σε συμπίεση 10%) με κενές κυψέλες >270 kn/m 2, χρώματος γκρί σκούρου, βιολογικά αδρανές, για την προστασία των οριζόντιων επιφανειών και την διευκόλυνση της αποστράγγισης υπογείων νερών. Διηθητικό φίλτρο Διηθητικό φύλλο από θερμικά ενισχυμένο πολυπροπυλένιο τύπου ZinCo Filtersheet SF, σύμφωνα με τις προδιαγραφές FLL 2008 και πιστοποιημένο κατά τα διεθνή στάνταρ ποιότητας EN ISO 12236, EN ISO 10319, EN ISO 11058, EN ISO 12956, πάχους 0,60 mm, βάρους 100 g/m 2, με αντοχή στην διάτρηση 1100 Ν, κατηγορία αντοχής 2 και εφελκυστική αντοχή (200 mm) 7,0 kν/m 2, που αποτρέπει τη μεταφορά τεμαχιδίων από το υπόστρωμα, ανθεκτικό σε λιπάσματα, οξέα, αλκάλια και οργανικές ενώσεις (π.χ. φυτοφάρμακα, εκκρίσεις ριζών κλπ.) βιολογικά και χημικά ουδέτερο, ανθεκτικό στους μικροοργανισμούς. Μηχανικό υπόστρωμα ανάπτυξης φυτών Υπόστρωμα ανάπτυξης φυτών από ανακυκλωμένα οργανικά και ανόργανα υλικά egreen_zinco Extensive type, σύμφωνα με τις προδιαγραφές FLL 2008, κοκκομετρική σύσταση με ποσοστό στοιχείων με διάμετρο d<0,063 mm 15% κατά μάζα (συνολική άργιλος και ιλύς), η περιεκτικότητα σε μεγαλύτερα μεγέθη κόκκων για επίπεδα δώματα είναι d=12 mm όταν το ύψος του υποστρώματος είναι έως 10 cm, και d=16 mm όταν υπερβαίνει τα 10 cm, ph 7,0-8,5, περιεκτικότητα σε οργανικά υλικά 65 g/l με υδατο-περατότητα 0,6-70 mm, με υδατοϊκανότητα 35% και 65 % κ.ο, με περιεχόμενο αέρα στην υδατο-ϊκανότητα 10% κ.ο, περιεκτικότητα σε άλατα 3,5 g/l, και κορεσμένο φορτίο έως1200 kg/m 3, απαλλαγμένο από κάθε είδους σπόρους ή φυτικών μερών, σύσταση ώστε να ευνοεί τον εφοδιασμό των φυτών με τα απαραίτητα θρεπτικά στοιχεία για την ανάπτυξή τους και την αποφυγή της συμπίεσης.

4 2.1 Συμπληρωματικά υλικά Μεμβράνη αντιριζικής προστασίας ZinCo WSF 40 Αντιριζική μεμβράνη από πολυαιθυλένιο (ΡΕ), πάχους 0,36 mm, βάρους 330 g/m 2, πυκνότητα 0.94 g/m 3, εφελκυστική αντοχή στους 20 ο C Ν/mm 2, με επιμήκυνση >400%, για την προστασία των στρώσεων στεγανοποίησης δωμάτων εκτατικού τύπου από τη διείσδυση ριζών σύμφωνα με το πρότυπο FLL Root Proof Test, που δεν αλλοιώνεται στην άσφαλτο, βιολογικά και χημικά ουδέτερη, ανθεκτική στην ανάπτυξη μικροοργανισμών (βακτηρίων κλπ), σε λιπάσματα και οργανικές ενώσεις όπως φυτοφάρμακα, εκκρίσεις οξέων από ρίζες. Μεταλλικά ανοξείδωτα φρεάτια ελέγχου ZinCo KS 10 Ανοξείδωτο διάτρητο φρεάτιο με επικάλυψη πλαστικού, με διαστάσεις cm, ύψους 10 cm, βάρους 3,3 kg, με εγκοπές 3 mm για την αποστράγγιση του νερού σύμφωνα με DIN 1986 και σύμφωνα με τις «Προδιαγραφές FLL Guidelines Για την Κατασκευή και την Συντήρηση των Φυτεμένων Δωμάτων». Το φρεάτιο έχει υψηλή μηχανική αντοχή (Κατηγορία H) σύμφωνα με DIN Το αποσπώμενο καπάκι του φρεατίου έχει εγκοπές για την απορροή του νερού σε περίπτωση υπερχείλισης. Τοποθετείται στις υδρορροές φυτεμένων δωμάτων εκτατικού/ημιεντατικού τύπου, για τον έλεγχο της απορροής και τον καθαρισμό των υδρορροών. Διαχωριστικό προφίλ αλουμινίου ZinCo DP 120 Ειδικό τεμάχιο από αλουμίνιο για την οριοθέτηση επιφανειών φυτεμένου δώματος ύψους 120 mm, μήκους 2 m, πάχους 1mm, με διαδοχικές σχισμές για την αποστράγγιση του νερού.

5 3. Εργασίες κατασκευής φυτεμένου δώματος Στην επιφάνεια του δώματος γίνεται επιμελής καθαρισμός της μεμβράνης στεγανοποίησης και αντιριζικής προστασίας, συγκέντρωση και αποκομιδή κάθε είδους άχρηστου υλικού πριν την τοποθέτηση της μεμβράνης διαχωρισμού και προστασίας. Εγκατάσταση υποστρώματος προστασίας και συγκράτησης υγρασίας Κάλυψη της επιφάνειας του δώματος/στέγης με το υπόστρωμα προστασίας και συγκράτησης υγρασίας ZinCo TSM 32 πάνω από την αντιριζική μεμβράνη με επικάλυψη των άκρων τουλάχιστον κατά 15 cm. Οι εργασίες αρχίζουν από τα χαμηλότερα σημεία και παράλληλα με τις ρήσεις της επιφάνειας. Στα στηθαία και στις παρειές των δωμάτων το υπόστρωμα προστασίας και συγκράτησης υγρασίας ZinCo TSM 32 εφαρμόζεται σε ύψος μεγαλύτερο κατά τουλάχιστον 5 cm από την ανώτερη στάθμη του υποστρώματος ανάπτυξης των φυτών και σε όλο το ύψος της αντιριζικής μεμβράνης, στερεώνεται ή συγκολλείται με μαστίχη ή ειδική κόλλα. Εγκατάσταση αποστραγγιστικού στοιχείου Το αποστραγγιστικό στοιχείο ZinCo διαστρώνεται ελεύθερα πάνω από το υπόστρωμα προστασίας και συγκράτησης υγρασίας, έτσι ώστε να εφάπτονται μεταξύ τους τα αποστραγγιστικά φύλλα. Ακολουθεί η συναρμογή των αποστραγγιστικών φύλλων με ειδικούς συνδέσμους. Τα φύλλα αποστράγγισης τοποθετούνται με τις οπές προς τα πάνω όταν χρησιμοποιούνται ως υποδομή για την ανάπτυξη της βλάστησης, ώστε να αποθηκεύουν νερό, και με τις οπές προς τα κάτω στην περίπτωση που χρησιμοποιούνται ως υποδομή σε σκληρά δάπεδα. Τα αποστραγγιστικά φύλλα δεν εφαρμόζονται στις πλευρικές επιφάνειες στα στηθαία. Εγκατάσταση διηθητικού φίλτρου Το διηθητικό φύλλο ZinCo Filtersheet SF διαστρώνεται ελεύθερα πάνω από το αποστραγγιστικό στοιχείο με επικάλυψη των άκρων τουλάχιστον κατά 20 cm. Οι εργασίες διάστρωσης ξεκινούν από τα χαμηλότερα σημεία και παράλληλα με τις ρήσεις της επιφάνειας. Στα στηθαία και στις παρειές των δωμάτων το διηθητικό φύλλο ZinCo SF εφαρμόζεται σε ύψος μεγαλύτερο κατά τουλάχιστον 5 cm από την ανώτερη στάθμη του υποστρώματος ανάπτυξης των φυτών και σε όλο το ύψος αντιριζικής μεμβράνης και στερεώνεται ή συγκολλείται με μαστίχη ή ειδική κόλλα. Εγκατάσταση μηχανικού υποστρώματος ανάπτυξης φυτών To μηχανικό υπόστρωμα ανάπτυξης φυτών εκτατικού τύπου egreen/zinco διαστρώνεται ελεύθερα στα προβλεπόμενα από την μελέτη εφαρμογής βάθη πλήρωσης. Παράλληλα γίνεται έλεγχος ώστε να επιτευχθεί ομοιομορφία διάστρωσης. Ακολουθεί διαμόρφωση της τελικής επιφάνειας του μηχανικού υποστρώματος και η φύτευση.

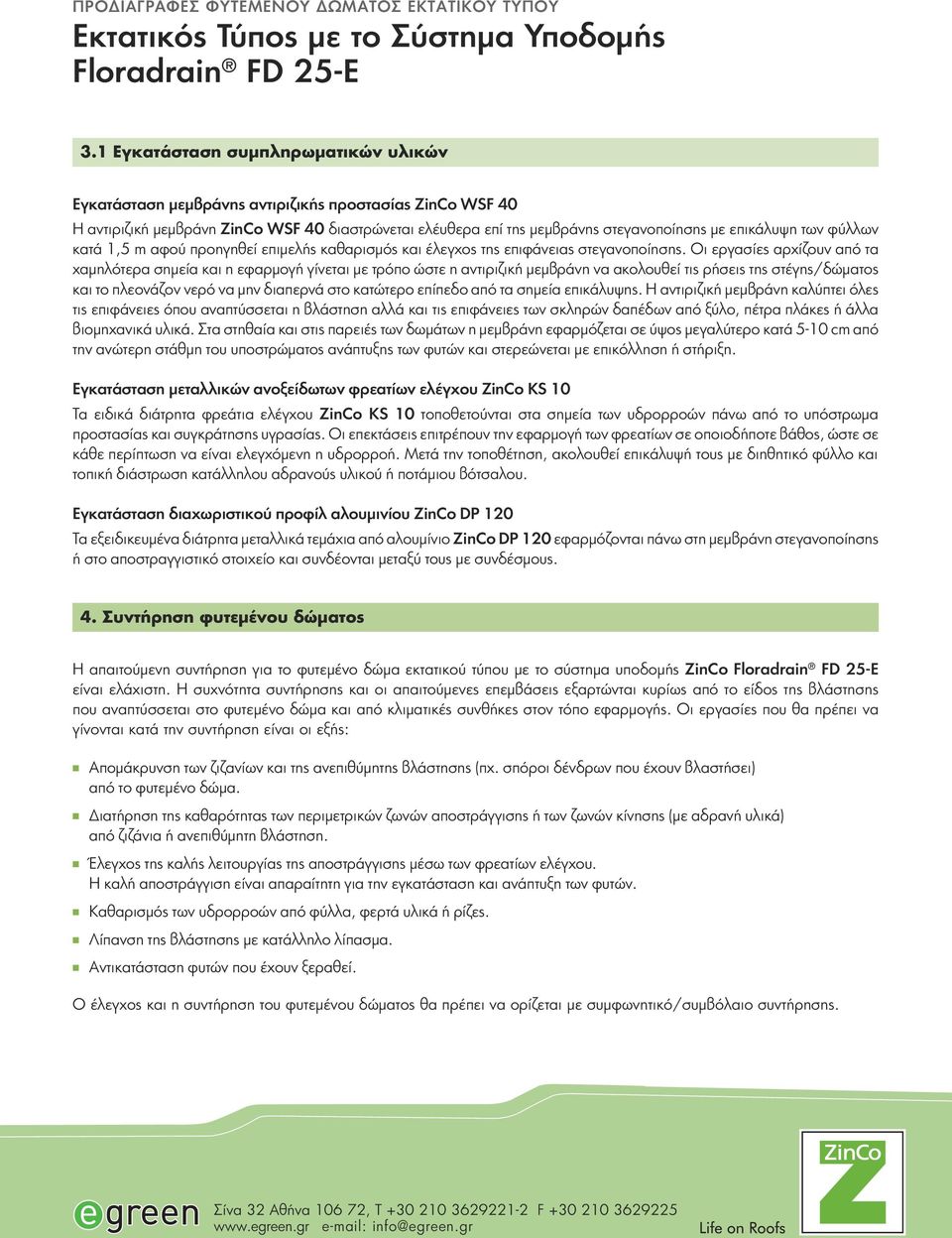

6 3.1 Εγκατάσταση συμπληρωματικών υλικών Εγκατάσταση μεμβράνης αντιριζικής προστασίας ZinCo WSF 40 H αντιριζική μεμβράνη ZinCo WSF 40 διαστρώνεται ελέυθερα επί της μεμβράνης στεγανοποίησης με επικάλυψη των φύλλων κατά 1,5 m αφού προηγηθεί επιμελής καθαρισμός και έλεγχος της επιφάνειας στεγανοποίησης. Οι εργασίες αρχίζουν από τα χαμηλότερα σημεία και η εφαρμογή γίνεται με τρόπο ώστε η αντιριζική μεμβράνη να ακολουθεί τις ρήσεις της στέγης/δώματος και το πλεονάζον νερό να μην διαπερνά στο κατώτερο επίπεδο από τα σημεία επικάλυψης. H αντιριζική μεμβράνη καλύπτει όλες τις επιφάνειες όπου αναπτύσσεται η βλάστηση αλλά και τις επιφάνειες των σκληρών δαπέδων από ξύλο, πέτρα πλάκες ή άλλα βιομηχανικά υλικά. Στα στηθαία και στις παρειές των δωμάτων η μεμβράνη εφαρμόζεται σε ύψος μεγαλύτερο κατά 5-10 cm από την ανώτερη στάθμη του υποστρώματος ανάπτυξης των φυτών και στερεώνεται με επικόλληση ή στήριξη. Εγκατάσταση μεταλλικών ανοξείδωτων φρεατίων ελέγχου ZinCo KS 10 Τα ειδικά διάτρητα φρεάτια ελέγχου ZinCo KS 10 τοποθετούνται στα σημεία των υδρορροών πάνω από το υπόστρωμα προστασίας και συγκράτησης υγρασίας. Οι επεκτάσεις επιτρέπουν την εφαρμογή των φρεατίων σε οποιοδήποτε βάθος, ώστε σε κάθε περίπτωση να είναι ελεγχόμενη η υδρορροή. Μετά την τοποθέτηση, ακολουθεί επικάλυψή τους με διηθητικό φύλλο και τοπική διάστρωση κατάλληλου αδρανούς υλικού ή ποτάμιου βότσαλου. Εγκατάσταση διαχωριστικού προφίλ αλουμινίου ZinCo DP 120 Τα εξειδικευμένα διάτρητα μεταλλικά τεμάχια από αλουμίνιο ZinCo DP 120 εφαρμόζονται πάνω στη μεμβράνη στεγανοποίησης ή στο αποστραγγιστικό στοιχείο και συνδέονται μεταξύ τους με συνδέσμους. 4. Συντήρηση φυτεμένου δώματος H απαιτούμενη συντήρηση για το φυτεμένο δώμα εκτατικού τύπου με το σύστημα υποδομής ZinCo είναι ελάχιστη. Η συχνότητα συντήρησης και οι απαιτούμενες επεμβάσεις εξαρτώνται κυρίως από το είδος της βλάστησης που αναπτύσσεται στο φυτεμένο δώμα και από κλιματικές συνθήκες στον τόπο εφαρμογής. Οι εργασίες που θα πρέπει να γίνονται κατά την συντήρηση είναι οι εξής: Απομάκρυνση των ζιζανίων και της ανεπιθύμητης βλάστησης (πχ. σπόροι δένδρων που έχουν βλαστήσει) από το φυτεμένο δώμα. Διατήρηση της καθαρότητας των περιμετρικών ζωνών αποστράγγισης ή των ζωνών κίνησης (με αδρανή υλικά) από ζιζάνια ή ανεπιθύμητη βλάστηση. Έλεγχος της καλής λειτουργίας της αποστράγγισης μέσω των φρεατίων ελέγχου. Η καλή αποστράγγιση είναι απαραίτητη για την εγκατάσταση και ανάπτυξη των φυτών. Καθαρισμός των υδρορροών από φύλλα, φερτά υλικά ή ρίζες. Λίπανση της βλάστησης με κατάλληλο λίπασμα. Αντικατάσταση φυτών που έχουν ξεραθεί. Ο έλεγχος και η συντήρηση του φυτεμένου δώματος θα πρέπει να ορίζεται με συμφωνητικό/συμβόλαιο συντήρησης.

7 Ορισμοί Φυτεμένο δώμα Καινοτόμο, πολυεπίπεδο σύστημα υποδομής εφαρμοσμένο σε στεγανοποιημένη επιφάνεια για την ανάπτυξη βλάστησης. Φυτεμένο δώμα εκτατικού τύπου Συνδυασμός πολυεπίπεδου σύστηματος υποδομής και μηχανικού υποστρώματος ανάπτυξης φυτών ύψους 10 έως 15εκ., το οποίο μαζί με το κατάλληλα επιλεγμένο φυτικό υλικό δημιουργεί ένα μόνιμο οικοσύστημα, για τη συντήρηση του οποίου απαιτείται ελάχιστη συντήρηση. Περιγραφή συστήματος Προμήθεια και εγκατάσταση του συστήματος υποδομής ZinCo σε επίπεδες επιφάνειες ή επιφάνειες με κλίση από 2%-8%. Η εφαρμογή της αντιριζικής μεμβράνης WSF 40 είναι απαραίτητη εάν η μεμβράνη στεγάνωσης δεν διαθέτει αντιριζική προστασία. Τεχνικές προδιαγραφές Η egreen_zinco παρέχει όλα τα απαραίτητα δελτία τεχνικών χαρακτηριστικών για τα υλικά υποδομής, όπου αναφέρονται αναλυτικά τα τεχνικά χαρακτηριστικά και τα πρότυπα έγκρισης. Διασφάλιση ποιότητας Η egreen_zinco παρέχει ολοκληρωμένα συστήματα που πληρούν τις πρότυπες οδηγίες FLL (Guidelines for the Planning, Construction and Maintenance of Green Roofing, 2008 edition). Τα συστήματα είναι πιστοποιημένα σύμφωνα με την απόφαση 13/0668 ΕΤΑ (European Technical Approval). Η καλή λειτουργία του συστημάτος υποδομής ZinCo έχει δοκιμαστεί με επιτυχία σε εφαρμογές χιλιάδων τετραγωνικών μέτρων οροφών κτιρίων και στις μεσογειακές κλιματικές συνθήκες. Το σύστημα υποδομής ZinCo θα πρέπει να εγκατασταθεί από πιστοποιημένο κατασκευαστή φυτεμένων δωμάτων με την παράλληλη έγκριση της egreen. O κατασκευαστής θα πρέπει να διαθέτει τον κατάλληλο εξοπλισμό και εξειδικευμένο προσωπικό με εμπειρία, καθώς και ειδικές γνώσεις στην αρχιτεκτονική τοπίου. Η προσθήκη του μόνιμου κορεσμένου φορτίου του φυτεμένου δώματος θα πρέπει να εγκριθεί από πολιτικό μηχανικό. Παράδοση, αποθήκευση, διαχείριση υλικών υποδομής Κατά την αποθήκευση των υλικών υποδομής και των υποστρωμάτων ανάπτυξης στην οροφή του κτιρίου, θα πρέπει να διασφαλιστεί ότι το βάρος αυτών δεν υπερβαίνει τα φορτία υπολογισμού βάσει της στατικής μελέτης. Για την αποφυγή φθοράς τους, αποθηκεύεστε τα υλικά και τα υποστρώματα ανάπτυξης σε σημείο οπού αυτά δεν εκτίθενται σε συνθήκες υγρασίας, ηλιακής ακτινοβολίας, χαμηλών θερμοκρασιών ή έκθεσης σε χημική και μηχανική καταπόνηση. Σχέδια λεπτομερειών Μαζί με το σχέδιο διαμόρφωσης του δώματος/στέγης θα πρέπει να παραδίδονται σχέδια/τομές λεπτομερειών με τις ακόλουθες πληροφορίες: Είδος στεγανοποίησης/θερμομόνωσης Το σύστημα υποδομής ZinCo σε διαφορετικά σημεία του δώματος (συναρμογή με το κτίριο, στηθαίο, υδρορρόες, κάθετες απολήξεις) Σύστημα ασφαλείας από πτώση σε περίπτωση απουσίας στηθαίου ή άλλου προστατευτικού μέσου Πιστοποιήσεις συστήματος Το σύστημα υποδομής ZinCo πληροί τις πρότυπες οδηγίες FLL (Guidelines for the Planning, Construction and Maintenance of Green Roofing, 2008 edition) και είναι πιστοποιημένο σύμφωνα με την έγκριση 13/0668 ΕΤΑ (European Technical Approval). Εγγύηση καλής λειτουργίας Η egreen_zinco παρέχει εγγυήσεις καλής λειτουργίας του συστήματος υποδομής ZinCo. Για περισσότερες πληροφορίες επικοινωνήστε με την egreen_ε.ε.ε.ε. ΕΠΕ.
