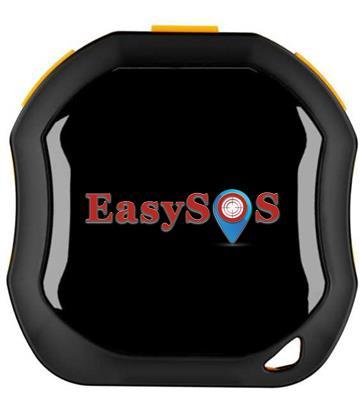

2 2 Ευχαριστούμε για την αγορά του εντοπιστή (tracker) γενικής χρήσεως. Αυτές οι οδηγίες περιγράφουν πως θα τον ρυθμίσετε ώστε να λειτουργεί σωστά και κατά τον επιθυμητό τρόπο. Παρακαλούμε διαβάστε προσεκτικά. 1. ΓΕΝΙΚΑ Η λειτουργία του βασίζεται στο δίκτυο κινητής τηλεφωνίας GSM/GPRS και στο δορυφορικό GPS. Ο εντοπισμός και ο έλεγχος του γίνεται μέσω SMS και του διαδικτύου με την χρήση προηγμένης τεχνολογίας GPS και A-GPS. Είδος Διαστάσεις Βάρος Δίκτυα Συχνότητες Ευαισθησία GPS Ακρίβεια GPS Χαρακτηριστικά 50mm x 50mm x 20mm(1.96 *L96 *0.78 ) 50g GSM/GPRS 850/900/ 1800/1900Mhz -159dBm 5m Χρόνος Εύρεσης Θέσης Κλειστό 45s, Σε ύπνωση 35s, Ανοικτό 1s Φορτιστής Αυτοκινήτου V input 5V output Φορτιστής πρίζας V input 5 V output Μπαταρία Αναμονή Θερμοκρασία Αποθήκευσης Θερμοκρασία Λειτουργίας Επαναφορτιζόμενη Αποσπώμενη 3.7V 1000mAh Li-ion 180hours -40 C to +85 C -20 C to +55 C Υγρασία Λειτουργίας 5%--95%

3 Ενδείξεις LED Σημασία Αριστερό-Πράσινο-Συνεχώς Αναμμένο Αριστερό-Πράσινο-Αναβοσβήνει Κεντρικό-Κόκκινο-Σβηστό Κεντρικό -Κόκκινο- Συνεχώς Αναμμένο Δεξιό-Μπλε- Συνεχώς Αναμμένο Δεξιό-Μπλε -

3 3 Ενδείξεις LED Σημασία Αριστερό-Πράσινο-Συνεχώς Αναμμένο Αριστερό-Πράσινο-Αναβοσβήνει Κεντρικό-Κόκκινο-Σβηστό Κεντρικό -Κόκκινο- Συνεχώς Αναμμένο Δεξιό-Μπλε- Συνεχώς Αναμμένο Δεξιό-Μπλε - Αναβοσβήνει GPRS αναζήτηση GPRS σύνδεση ενεργή Σε πλήρη φόρτιση Σε φόρτιση GPS αναζήτηση GPS σύνδεση ενεργή 2. ΕΓΚΑΤΑΣΤΑΣΗ 2.1 Εγκατάσταση κάρτας SIM Η SIM κάρτα που θα χρησιμοποιηθεί πρέπει να είναι κανονικού μεγέθους και θα πρέπει να έχει ενεργοποιηθεί, καθώς και να έχει αφαιρεθεί το κλείδωμα PIN, αφού αυτό δεν είναι δυνατόν να

4 4 γίνει μέσω της συσκευής. Χρησιμοποιήστε το κατσαβίδι για να τις ξεβιδώσετε τις 4 βίδες στο κάτω μέρος και αφαιρέσετε το καπάκι. Έπειτα τοποθετήστε την κάρτα SIM στο φατνίο πιέζοντας την μεταλλική ασφάλεια προς τα εμπρός ώστε να απελευθερωθεί και να σηκωθεί προς τα επάνω. Τοποθετήστε την κάρτα SIM ώστε οι χάλκινη επαφή να εφάπτεται με τα χάλκινα ποδαράκια. Τέλος επαναφέρετε την μεταλλική ασφάλεια στην αρχική της θέση. Αν θα χρησιμοποιήσετε MICRO SIM, θα χρειαστείτε τον προσαρμογέα Micro SIM, βλέπε εικόνα: Βεβαιωθείτε ότι το χάλκινο τσιπ είναι προς τα κάτω, εφαρμόστε το καπάκι και βιδώστε τις 4 βίδες. (Φροντίστε να έχετε αφαιρέσει το κλείδωμα PIN της κάρτας πριν την τοποθετήσετε)

5 2.2 Χρήση του GPS Ενεργοποιήστε την συσκευή πατώντας το κουμπί on/off μέχρι να ανάψει το LED λειτουργίας. Σε 10-40 δεύτερα, η συσκευή θα ξεκινήσει να λειτουργεί και να αναζητά σήματα GSM και GPS.

5 5 2.2 Χρήση του GPS Ενεργοποιήστε την συσκευή πατώντας το κουμπί on/off μέχρι να ανάψει το LED λειτουργίας. Σε δεύτερα, η συσκευή θα ξεκινήσει να λειτουργεί και να αναζητά σήματα GSM και GPS. Όταν αυτό επιτευχθεί τα αντίστοιχα LED θα αναβοσβήνουν 2.3 Μορφή SMS σταλμένου από την συσκευή - Επεξήγηση των παραμέτρων 1. Σύνδεση Google Maps: Είναι ένα link σε χάρτες Google που δείχνει την θέση της συσκευής (στην εικόνα οι συντεταγμένες είναι ( , ). 2. V:A/V: Ένδειξη ύπαρξης σήματος GPS. V:A Υπάρχει GPS σήμα; V:V Δεν υπάρχει GPS σήμα :41:43 Ημερομηνία και ώρα λήψης τελευταίου σήματος GPS. 4. S: 007km/h: Η ταχύτητα της συσκευής. 5. Bat:80% Το ποσό της ενέργειας της μπαταρίας : Το ID της συσκευής για τον εντοπισμό της.

6 3. Ορισμός Ζώνης Ασφαλείας με SMS Αφού σιγουρευτείτε ότι η συσκευή βρίσκεται στην θέση που επιθυμείτε και έχει σωστές συντεταγμένες, στέλνετε το μήνυμα SMS: stockade+password+space+latitude,

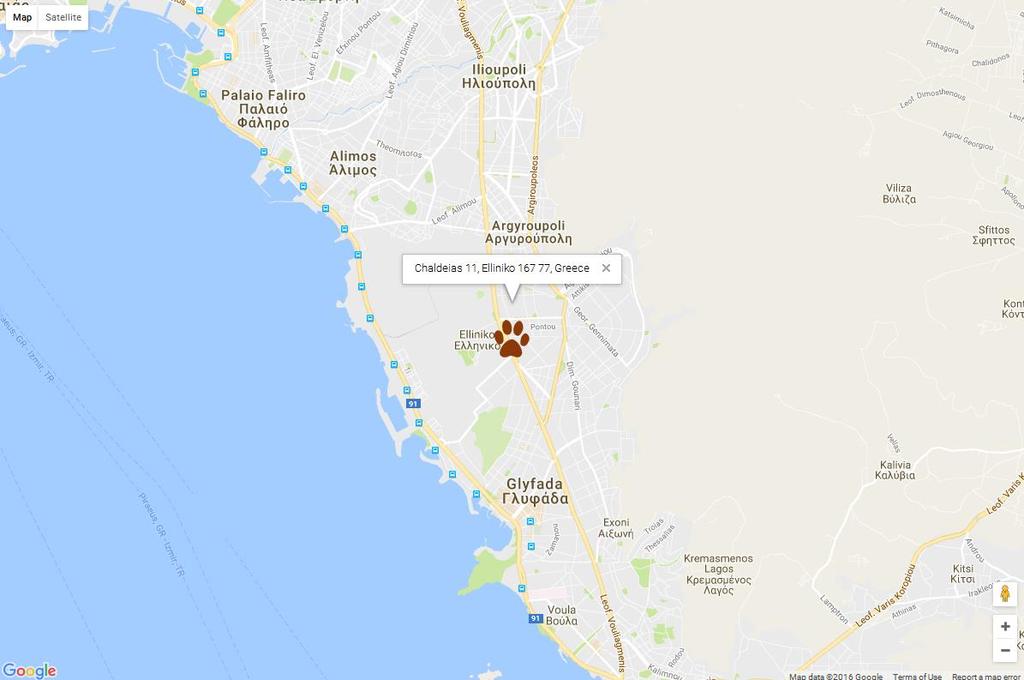

6 6 3. Ορισμός Ζώνης Ασφαλείας με SMS Αφού σιγουρευτείτε ότι η συσκευή βρίσκεται στην θέση που επιθυμείτε και έχει σωστές συντεταγμένες, στέλνετε το μήνυμα SMS: stockade+password+space+latitude, longitude; latitude,longitude Τα 2 ζευγάρια γ.πλάτος, γ.μήκος (latitude,longitude) αντιστοιχούν στις πάνω-αριστερά και κάτω-δεξιά συντεταγμένες του νοητού ορθογώνιου παραλληλογράμμου της ζώνης ασφαλείας που επιθυμούμε να δηλώσουμε (βλ. σχήμα) Lat1,Lon1 Lat2,Lon2 (Τις συντεταγμένες των σημείων μπορούμε να τις βρούμε κάνοντας κλικ στο maps.google.com αφού εντοπίσουμε την περιοχή που θέλουμε να ασφαλίσουμε.) Παράδειγμα: stockade ,23.741;37.886, Η συσκευή απαντά: stockade ok Όταν η συσκευή βγει εκτός ζώνης θα στέλνει SMS κάθε 3 λεπτά. Με την εντολή nostockade+password, παράδειγμα: nostockade123456, η ζώνη θα ακυρωθεί.

7 7 4. ΕΝΤΟΠΙΣΜΟΣ 4.1 SMS Εντοπισμός 1) Καλέστε τον αριθμό της συσκευής από κάποιο κινητό τηλέφωνο 2) Λάβετε τις συντεταγμένες με SMS μήνυμα 3) Κάντε κλικ στο link του μηνύματος 4) Δείτε την θέση της συσκευής στον χάρτη Πίνακας Εντολών μέσω SMS ΕΝΤΟΛΗ ΜΗΝΥΜΑ SMS ΑΠΑΝΤΗΣΗ Επανεκκίνηση της συσκευής begin begin ok Ορισμός τηλεφωνικού αριθμού επόπτη συσκευής admin phone_number admin ok Ακύρωση επόπτη noadmin phone_number noadmin ok Δήλωση αριθμού SOS (για το κουμπί SOS) sos phone_number sos number ok Ακύρωση αριθμού SOS nosos phone_number nosos ok Εντοπισμός συσκευής G123456# Google link Ορισμός ζώνης ώρας timezone time ok Μετάβαση σε κατάσταση αδράνειας μετά από συγκεκριμένο χρόνο (σε δευτ.) sleep time sleep time ok Μετάβαση σε κατάσταση αδράνειας με χρήση του αισθητήρα G (όταν κινείται η συσκευή στέλνει σήματα και όταν είναι ακίνητη αδρανεί sleep shock Sleep shock ok Συνεχής λειτουργία sleep off sleep off ok Σύνδεση Data κλειστή Nogprs Nogprs ok Σύνδεση Data ανοικτή (για εντοπισμό μέσω της πλατφόρμας) Συσκευή σε κατάσταση Εντοπισμού (προεπιλογή) Τηλεφωνώντας στην συσκευή, στέλνει SMS με link GoogleMaps της θέσης της Συσκευή σε κατάσταση MONITOR Τηλεφωνώντας στην συσκευή, ανοίγει ανοικτή ακρόαση για επόπτευση του περιβάλλοντος χώρου gprs Tracker Monitor gprs ok Tracker ok Monitor ok

8 8 4.2 ONLINE Εντοπισμός ΕΝΤΟΛΕΣ ΟΡΙΣΜΟΥ ΤΟΥ ACCESS POINT NAME (APN) ΓΙΑ ΤΗΝ ΧΡΗΣΗ ΔΕΔΟΜΕΝΩΝ Ενεργοποιήστε τα Data της σύνδεσης κινητής τηλεφωνίας και ορίστε τις πληροφορίες Access Point Name του δικτύου της εταιρείας κινητής τηλεφωνίας της κάρτας SIM που χρησιμοποιείτε με την συσκευή. Κάθε εταιρεία έχει διαφορετικές ρυθμίσεις APN ΕΤΑΙΡΕΙΑ APN APN USER APN PASSWORD vodafone internet.vodafone.gr user pass wind gint «κενό» «κενό» cosmote internet «κενό» «κενό» cyta internet.cyta.gr «κενό» «κενό» Για την σύνδεση με την πλατφόρμα : Οι κάρτες SIM της Vodafone λειτουργούν άμεσα. Για τις κάρτες της Wind πρέπει ο πελάτης να αιτηθεί ενεργοποίηση της υπηρεσίας PUBLIC IP (είναι δωρεάν). ΟΔΗΓΙΑ ΕΝΤΟΛΗ ΜΗΝΥΜΑ SMS ΑΠΑΝΤΗΣΗ ΠΑΡΑΔΕΙΓΜΑ APN Ορισμός νέου APN apn content apn ok apn internet.vodafone.gr APN user Ορισμός APN username apnuser content apnuser ok apnuser user APN password Ορισμός APN password apnpasswd content apnpasswd ok apnpasswd pass Ενεργοποίηση GPRS Ενεργοποίηση GPRS gprs gprs ok gprs Set Upload the frequency Προκαθορισμένο 120 seconds Upload Upload ok Upload Προσοχή!!! -> ένας κενός χαρακτήρας

9 4.2.2 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΥΣΚΕΥΩΝ ΜΕΣΩ ΔΙΑΔΙΚΤΥΟΥ - ONLINE TRACKING Προσοχή: πρέπει να έχει ορισθεί APN (βλέπε 4.2.1) Η ιστοσελίδα παρακολούθησης συσκευών βρίσκεται στην διεύθυνση: http://www.easysos.

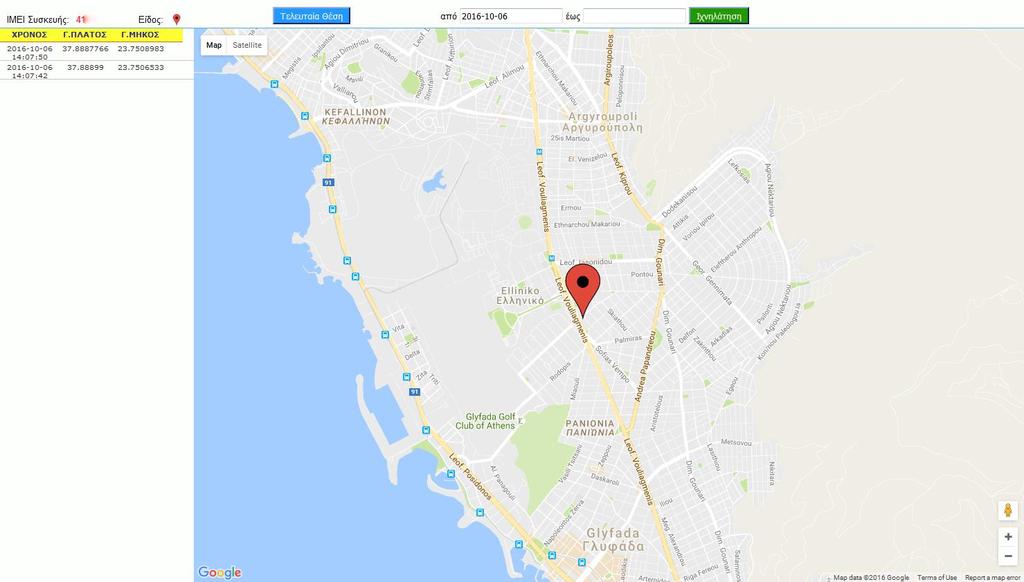

9 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΥΣΚΕΥΩΝ ΜΕΣΩ ΔΙΑΔΙΚΤΥΟΥ - ONLINE TRACKING Προσοχή: πρέπει να έχει ορισθεί APN (βλέπε 4.2.1) Η ιστοσελίδα παρακολούθησης συσκευών βρίσκεται στην διεύθυνση: Υπάρχουν δύο επιλογές εισόδου: α) είσοδος με ΙΜΕΙ, για παρακολούθηση μεμονωμένης συσκευής και β) είσοδος με Όνομα Χρήστη, για παρακολούθηση ομάδας συσκευών ταυτόχρονα. Στην πρώτη περίπτωση θα αναζητήσετε το ΙΜΕΙ της συσκευής στο γκρίζο αυτοκόλλητο στο πίσω μέρος της συσκευής και θα το εισάγετε στο πεδίο ID συσκευής. Στον κωδικό πρόσβασης θα εισάγετε Πατώντας είσοδος θα δείτε τον χάρτη με την τρέχουσα θέση της συσκευής σας και το ιστορικό της ημέρας στον αριστερό τομέα του παραθύρου.

10 10 Η σελίδα ανανεώνεται αυτόματα κάθε 15 sec. Με την χρήση της Ιχνηλάτησης μπορείτε για συγκεκριμένο χρονικό διάστημα να δείτε την πορεία της συσκευής.
