1

2 Περιεχόμενα Γενικά... 3 Λειτουργίες... 3 Χαρακτηριστικά... 4 Οδηγίες Χρήσης... 5 Εντολές Συσκευής σε Μορφή Μηνύματος SMS... 8 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΥΣΚΕΥΩΝ ΜΕΣΩ ΔΙΑΔΙΚΤΥΟΥ - ONLINE TRACKING... 11

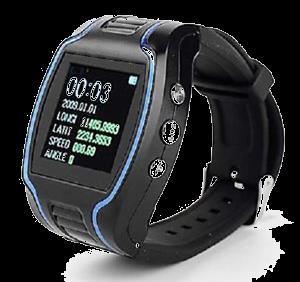

3 1. Γενικά Το ρολόι EasySOS-2 είναι μια συσκευή εντοπισμού GPS και GSM/GPRS, μικρών διαστάσεων και μεγάλης ακρίβειας. Προσφέρει ακριβείς πληροφορίες θέσης GPS, ώστε μπορεί να χρησιμοποιηθεί για την φύλαξη και την προστασία παιδιών και ηλικιωμένων. 2. Λειτουργίες Ενσωματωμένο GPS υψηλής ευαισθησίας GSM /GPRS modem 4ων ζωνών συχνοτήτων 850/900/1800/1900 MHz Μπορεί να λειτουργήσει σε αστικό περιβάλλον Χαμηλή κατανάλωση Γρήγορη λήψη σήματος Υποστηρίζει παρακολούθηση σε πραγματικό χρόνο Στέλνει σήματα ειδοποίησης Κουμπιά γρήγορης κλήσης Παρακολούθηση μέσω SMS και Internet Υποστηρίζει παρακολούθηση μονόδρομης ακρόασης του περιβάλλοντος SOS κουμπί πανικού με αποστολή ακριβούς θέσης GPS

4 Χαρακτηριστικά (1). Τεχνικά Χαρακτηριστικά GSM λειτουργία GPS ευαισθησία GPS κεντρική συχνότητα GSM 850/900/1800/1900 MHz Quad frequency -163dBm L1, MHz GPS ακρίβεια 5-25m GSM ακρίβεια m Ακρίβεια ταχύτητας Ακρίβεια ώρας Ημερομηνία GPS Έναυση από ύπνωση Έναυση από ανενεργό Μέγιστο υψόμετρο Μέγιστη ταχύτητα Επιτάχυνση 0.1 m/s Συγχρονίζεται με το GPS WGS-84 < 1s < 38s 18000m 515m/s < 4g (2). Άλλα Χαρακτηριστικά Θερμοκρασία λειτουργίας C Υγρασία λειτουργίας 5% 95% Διαστάσεις Μπαταρία Τάση λειτουργίας 64.5mmx45.5mmx17.5 mm (κύρια μονάδα) Επαναφορτιζόμενη μπαταρία 450mAh DC5V Χρόνος λειτουργίας σε ύπνωση >48h Κουμπιά SOS κουμπί τηλ. 1 τηλ. 2 Κουμπί διακόπτης (on-off), κουμπί λειτουργιών

5 3. Οδηγίες Χρήσης 1. Συσκευή και περιφερειακά 1. Ρολόι 2. USB καλώδιο 3. Φορτιστής 4. Μπαταρία 2. Κουμπιά Λειτουργίας Το ρολόι έχει πέντε κουμπιά Το επάνω αριστερά είναι ο διακόπτης ON-OFF Το κάτω αριστερά είναι το κουμπί λειτουργιών Τα επάνω και κάτω δεξιά είναι τα κουμπιά γρήγορης κλήσης στους προκαθορισμένους αριθμούς 1 και 2 αντίστοιχα Το μεσαίο δεξιά είναι το κουμπί SOS για αποστολή SMS SOS με συντεταγμένες στον κεντρικό αριθμό διαχειριστή του ρολογιού και κλήση σε έως τρεις SOS αριθμούς (βλέπε εικόνα)

6 3. Περιγραφή Οθονών Λειτουργίας Πατώντας το κάτω αριστερά κουμπί (λειτουργίας) θα εμφανισθεί η κάτω οθόνη που δείχνει την τρέχουσα ώρα και ημερομηνία Πατώντας το κάτω αριστερά κουμπί (λειτουργίας), άλλη μια φορά, θα εμφανισθεί η κάτω οθόνη με περισσότερες πληροφορίες. Η ένταση του σήματος κινητής τηλεφωνίας GSM φαίνεται επάνω αριστερά, η φόρτιση μπαταρίας επάνω δεξιά και έπειτα τρέχουσες ημερομηνία-ώρα, γεωγραφικές συντεταγμένες, ταχύτητα και υψόμετρο. Πατώντας το ίδιο κουμπί συνεχώς περισσότερο από δύο δευτερόλεπτα εμφανίζεται η οθόνη των ρυθμίσεων. Σε αυτήν την οθόνη το επάνω δεξιά κουμπί και το μεσαίο δεξιά κουμπί λειτουργούν σαν ΕΠΑΝΩ και ΚΑΤΩ αντίστοιχα, το κάτω αριστερά σαν ΟΚ και το κάτω δεξιά ΠΙΣΩ στην προηγούμενη οθόνη.

7 4. Φόρτιση Μπαταρίας Εισάγετε την μπαταρία στην συσκευή. Παρακαλούμε αποφορτίστε εντελώς την μπαταρία και φορτίστε την για τουλάχιστον 12 ώρες, πριν την πρώτη χρήση. Ο χρόνος φόρτισης σε κανονικές συνθήκες είναι 3-4 ώρες. Κατά την φόρτιση φαίνεται η εξής εικόνα: Όταν η μπαταρία φορτιστεί εντελώς φαίνεται αυτή η εικόνα Παρατηρήσεις: Χρησιμοποιείτε πάντοτε το φορτιστή του κατασκευαστή. Η μπαταρία πρέπει να φορτίζεται όταν σβήνει αυτόματα ή όταν ειδοποιεί για χαμηλή μπαταρία. Η διάρκεια λειτουργίας της συσκευής εξαρτάται από την χρήση (χρόνος ομιλίας, παρακολούθηση ταχύτητας κτλ). Αποσυνδέστε την συσκευή από τον φορτιστή όταν ολοκληρωθεί η φόρτιση. 5. Εγκατάσταση της κάρτας SIM Ανοίξτε το πίσω καπάκι (συρταρωτά), αφαιρέστε την μπαταρία, προσαρμόστε την SIM κάρτα στην υποδοχή. Το πίσω μέρος της κάρτας πρέπει να «συρταρώσει» στον κάτω υποδοχέα και στο επάνω μέρος να τραβηχτεί το μεταλλικό έλασμα προς τα κάτω ώστε να την «κλειδώσει». Στην συνέχεια, τοποθετείστε την μπαταρία (φροντίστε πρώτα οι χάλκινες επαφές να εφάπτονται με τα αντίστοιχα χάλκινα ποδαράκια της συσκευής και έπειτα το πατήστε το πίσω μέρος της μπαταρία να κουμπώσει). Η SIM κάρτα πρέπει να είναι κανονικού μεγέθους (standard) και να έχει επαρκή χρόνο ομιλίας, SMS και Data. Φροντίστε να έχετε αφαιρέσει το κλείδωμα PIN της κάρτας πριν την τοποθετήσετε υποδοχή κάτω μέρους SIM μεταλλικό έλασμα κλειδώματος θέση κάρτας SIM

8 4. Εντολές Συσκευής σε Μορφή Μηνύματος SMS (Ο προκαθορισμένος κωδικός της συσκευής είναι: 0000) 4.1. Αίτηση αποστολής γεωγραφικών συντεταγμένων Στείλτε 666+κωδικός και η συσσκευή θα απαντήσει με SMS γεωγραφικών συντεταγμένων της. Παράδειγμα: Αίτηση αποστολής γεωγραφικών συντεταγμένων με link σε googlemaps χάρτη. Στείλτε 988+κωδικός και η συσκευή θα απαντήσει με SMS γεωγραφικών συντεταγμένων της. Παράδειγμα: Ρύθμιση κεντρικού αριθμού παρακολούθησης (φύλακας) Ρυθμίστε το κεντρικό αριθμό που θα λαμβάνει τα μηνύματα από το ρολόι (SOS, χαμηλή μπαταρία, απομάκρυνση από ζώνη ασφαλείας κτλ), αν η εντολή γίνει αποδεκτή η συσκευή θα απαντήσει &710&successful setting&& Στείλτε: #710# center number # κωδικός ## Παράδειγμα: #710#134xxxxxxxx#0000## 4.4. Ρύθμιση Τηλ. Αριθμών Αμφίδρομης Συνομιλίας Το ρολόι μπορεί να δεχθεί έως τρεις SOS αριθμούς για άμεση κλήση. Αν γίνει δεκτή η ρύθμιση θα απαντήσει &710&successful setting&& Στείλτε: #711# τηλ.αριθμός1# τηλ.αριθμός 2#τηλ.αριθμός 3#0000## Σημείωση: Με δηλωμένους τους SOS αριθμούς πατώντας το επάνω δεξιά κουμπί καλείται αυτόματα ο SOS1 αριθμός και αριθμούς πατώντας το κάτω δεξιά κουμπί καλείται αυτόματα ο SOS2 αριθμός Αυξομείωση έντασης Κατά την διάρκεια μιας τηλεφωνικής κλήσης με τα επάνω και κάτω δεξιά κουμπιά αυξομειώνεται η έντασης της φωνής SOS Λειτουργία Αν ο χρήστης πατήσει το SOS κουμπί του ρολογιού αποστέλλεται SMS στον αριθμό φύλακα και καλούνται επαναληπτικά οι τρεις SOS δηλωμένοι αριθμοί. SOS SMS Μορφή: IMEI συσκευής: SOS (γεωγραφικές συντεταγμένες) Παράδειγμα: :SOS ( ,E, ,N) ή :SOS (26280E77) 4.7. Εντολή Παρακολούθησης (Monitor) Ο φύλακας μπορεί να στείλει 555+κωδικός, ώστε το ρολόι να τηλεφωνήσει αμέσως πίσω στον αριθμό του φύλακα για να ακούσει το περιβάλλον του ρολογιού σε απόσταση 10μ. Στείλτε: Συχνότητα Αποστολής Σημάτων στην Πλατφόρμα Διαδικτυακής Παρακολούθησης Η αρχική τιμή είναι 0, που σημαίνει GPRS κλειστό. Ο χρήστης μπορεί να το διαμορφώσει αναλόγως με τις ανάγκες του. (Προσοχή: μια τιμή συχνής επικοινωνίας έχει επίπτωση στην διάρκεια της μπαταρίας)

9 Στείλτε: #730# Χρόνος#Επαναλήψεις#Κωδικός ## Παράδειγμα: #730#20#4#0000## Δηλαδή: η συσκευή θα παίρνει συντεταγμένες κάθε 20δ. και κάθε τέταρτη φορά θα τις στέλνει στην πλατφόρμα Αλλαγή Κωδικού Αν γίνει η αλλαγή η συσκευή θα στείλει &770&successful setting&& Στείλτε: #770# νέος Κωδικός#Κωδικός## Προσοχή: σε περίπτωση αλλαγής κωδικού, μην τον χάσετε, επειδή είναι απαραίτητος για κάθε λειτουργία Ρύθμιση APN Με την εντολή 802#apn όνομα # apn username # apn password#κωδικός συσκευής ## το ρολόι θα επανεκκίνηση και θα συνδεθεί στο GPRS με την νέα ρύθμιση. Παράδειγμα 1: #802#gint###0000## Παράδειγμα 2: #802#internet.vodafone.gr#user#pass#0000## Ρύθμιση Διεύθυνσης IP Στείλτε: #803# Fixed IP address# port number#4-digit password## Θα απαντήσει &803&successful setting&& ή &803&PASSWORD ER&& αν είναι λάθος το password. Παράδειγμα: #803# #7003#0000## Ειδοποίηση Χαμηλής Μπαταρίας Αν η στάθμη της μπαταρίας πέσει σε χαμηλό επίπεδο η συσκευή στέλνει SMS στον αριθμό του Φύλακα Ρύθμιση Ζώνης Ώρας, Ώρας κτλ Πατήστε το κάτω αριστερά κουμπί περισσότερο από 2 δευτ. για να μπείτε στις ρυθμίσεις. Μπορείτε να αλλάξετε ώρα, ζώνη ώρας, ώρα GPS, γλώσσα και μορφή ώρας Ζώνη Ασφαλείας (1) Λειτουργία Ζώνης Ασφαλείας Στείλτε: # 751 # Ακτίνα #Χρόνος Ελέγχου # γεωγ.μήκος # γεωγ.πλάτος # κωδικός ##. Παράδειγμα: #751#500#5# N#23.91E#0000## Δηλαδή: κάνε έλεγχο κάθε 5 λεπτά για απομάκρυνση 500μ. από το κέντρο (συντεταγμένες) Αν όλα καλά το ρολόι θα απαντήσει &751&succeful setting&&. Τότε κάθε φορά που η συσκευή θα απομακρύνεται πάνω από 500μ από το κέντρο θα στέλνει SMS στον φύλακα. (2) Πληροφορίες Ζώνης Ασφαλείας Παράδειγμα: #752#0000## Απάντηση:#open:1#lat: #lng: #distance:500#time:5#status:2 οπου, open: 1 ζώνη σε παρακολούθηση; Open: 0 ζώνη κλειστή; lat: , γεωγ.πλάτος; lng: ; γεωγ.μήκος; distance: 500; ακτίνα-απόσταση; time: 5 χρόνος ελέγχου;

10 status: 2, θέση με GPS η ζώνη λειτουργεί κανονικά; status: 1, η ζώνη λειτουργεί κανονικά αλλά χωρίς θέση GPS; status: 0, δεν έχει ενεργοποιηθεί η ζώνη. (3) Ακύρωση Ζώνης Στείλτε: # 760 # κωδικός ## Παράδειγμα: #760#0000## Όλες οι ρυθμίσεις ζώνης ακυρώνωνται Βοηθητικές Λειτουργίες (1) #901## Στείλε Παραμέτρους Συσκευής (2) #902## Στείλε Παραμέτρους GPRS (3) #904## Εντολή Σύνδεσης GPRS (4) #905## Εντολή Αποσύνδεσης GPRS ΠΑΡΑΤΗΡΗΣΕΙΣ 1. Η συσκευή δεν είναι αδιάβροχη. 2. Η συσκευή λειτουργεί με την συνεργασία δικτύου GSM/GPRS. 3. Σιγουρευτείτε ότι η SIM κάρτα έχει επαρκές υπόλοιπο. 4. Η συσκευή δεν θα λειτουργήσει εκτός του δικτύου τηλεφωνίας. 5. Η συσκευή χρησιμοποιεί διπλό σύστημα εύρεσης γεωγραφικών συντεταγμένων GPS και GSM/GPRS. 6. Παρακαλούμε χρησιμοποιείτε την συσκευή με νόμιμο τρόπο.

11 ΠΑΡΑΚΟΛΟΥΘΗΣΗ ΣΥΣΚΕΥΩΝ ΜΕΣΩ ΔΙΑΔΙΚΤΥΟΥ - ONLINE TRACKING Προσοχή: πρέπει να έχει ορισθεί APN (βλέπε 4.10) Ενεργοποιήστε τα Data της σύνδεσης κινητής τηλεφωνίας και ορίστε τις πληροφορίες Access Point Name του δικτύου της εταιρείας κινητής τηλεφωνίας της κάρτας SIM που χρησιμοποιείτε με την συσκευή. Κάθε εταιρεία έχει διαφορετικές ρυθμίσεις APN ΕΤΑΙΡΕΙΑ APN APN USER APN PASSWORD vodafone internet.vodafone.gr user pass wind gint «κενό» «κενό» cosmote internet «κενό» «κενό» cyta internet.cyta.gr «κενό» «κενό» Για την σύνδεση με την πλατφόρμα : Οι κάρτες SIM της Vodafone λειτουργούν άμεσα. Για τις κάρτες της Wind πρέπει ο πελάτης να αιτηθεί ενεργοποίηση της υπηρεσίας PUBLIC IP (είναι δωρεάν). Η ιστοσελίδα παρακολούθησης συσκευών βρίσκεται στην διεύθυνση: Υπάρχουν δύο επιλογές εισόδου: α) είσοδος με ΙΜΕΙ, για παρακολούθηση μεμονωμένης συσκευής

12 και β) είσοδος με Όνομα Χρήστη, για παρακολούθηση ομάδας συσκευών ταυτόχρονα. Στην πρώτη περίπτωση θα αναζητήσετε το ΙΜΕΙ της συσκευής στο γκρίζο αυτοκόλλητο στο κουτί συσκευασίας και θα το εισάγετε στο πεδίο ID συσκευής. Στον κωδικό πρόσβασης θα εισάγετε Πατώντας είσοδος θα δείτε τον χάρτη με την τρέχουσα θέση της συσκευής σας και το ιστορικό της ημέρας στον αριστερό τομέα του παραθύρου. Η σελίδα ανανεώνεται αυτόματα κάθε 10 δευτερόλεπτα. Με την χρήση της Ιχνηλάτησης μπορείτε για συγκεκριμένο χρονικό διάστημα να δείτε την πορεία της συσκευής.
