OΔΗΓΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΔΛ/10/2016 Συναφής Οδηγία / Εγκύκλιος : Εκάστοτε ισχύουσα Οδηγία ΔΛ/20/ΧΧΧΧ και Τεχνική Εγκύκλιος 11/ΧΧΧΧ Αντικαθιστά : Οδηγία ΔΛ/10/2014 Διαδικασία Βραχυπρόθεσμης Πρόβλεψης της

1 OΔΗΓΙΑ ΛΕΙΤΟΥΡΓΙΑΣ ΔΛ/10/2016 Συναφής Οδηγία / Εγκύκλιος : Εκάστοτε ισχύουσα Οδηγία ΔΛ/20/ΧΧΧΧ και Τεχνική Εγκύκλιος 11/ΧΧΧΧ Αντικαθιστά : Οδηγία ΔΛ/10/2014 Διαδικασία Βραχυπρόθεσμης Πρόβλεψης της Διακύμανσης της Συνολικής Παραγωγής Ισχύος και της Ικανότητας Παραγωγής Ισχύος του Συστήματος καθώς και Εκπόνησης Προγράμματος Παραγωγής μέχρι την Ένταξη Ανεξάρτητων Παραγωγών στο Σύστημα Ημερομηνία Εφαρμογής: 09/05/2016 Ημερομηνία Έκδοσης: 09/05/ ΕΙΣΑΓΩΓΗ Η παρούσα Οδηγία περιγράφει τη διαδικασία που θα ακολουθείται για τη βραχυπρόθεσμη πρόβλεψη της διακύμανσης της συνολικής παραγωγής ισχύος και της ικανότητας παραγωγής ισχύος του Συστήματος καθώς και την εκπόνηση Προγράμματος Παραγωγής για την επόμενη μέρα με βάση τα σημερινά δεδομένα και μέχρι την ένταξη Ανεξάρτητων Παραγωγών στο Σύστημα. Η αναθεώρηση αυτής της Οδηγίας κρίνεται αναγκαία ως αποτέλεσμα των αλλαγών που αφορούν την έκδοση του Προγράμματος Παραγωγής με συμπερίληψη της παραγωγής ΑΠΕ στο Σύστημα Διανομής. Τονίζεται ότι η παρούσα Οδηγία καλύπτει μόνο την περίπτωση της παρουσίας ενός Συμβατικού Παραγωγού, της ΑΗΚ. Στην περίπτωση ένταξης Ανεξάρτητων Παραγωγών στο Σύστημα θα εφαρμόζονται πιστά οι Κανόνες Μεταφοράς και Διανομής και οι Κανόνες Αγοράς. 2.0 ΣΚΟΠΟΣ Ο σκοπός της παρούσας Οδηγίας είναι ο καθορισμός διαδικασίας που θα διέπει τη βραχυπρόθεσμη πρόβλεψη της διακύμανσης της συνολικής παραγωγής ισχύος και της ικανότητας παραγωγής ισχύος του Συστήματος καθώς και την εκπόνηση του Προγράμματος Παραγωγής για την επόμενη μέρα. Οδηγία ΔΣΜΚ ΔΛ/10/ Σελίδα 1 από 9

2 3.0 ΔΙΑΔΙΚΑΣΙΑ ΒΡΑΧΥΠΡΟΘΕΣΜΗΣ ΠΡΟΒΛΕΨΗΣ 3.1 Πρόβλεψη Συνολικής Παραγωγής Ισχύος Συστήματος Οι Μηχανικοί Βάρδιας του ΕΚΕΕ της απογευματινής βάρδιας χρησιμοποιώντας ιστορικά στοιχεία, στοιχεία της Δήλωσης Προγραμματισμού της ΑΗΚ, προβλέψεις καιρικών συνθηκών, διαθέσιμα εργαλεία (λογισμικά ή τυπικές καμπύλες διακύμανσης) και βέλτιστες πρακτικές θα ετοιμάζουν πρόβλεψη για τη διακύμανση της συνολικής παραγωγής ισχύος για την επόμενη μέρα. Τα μετεωρολογικά στοιχεία θα πρέπει να βασίζονται τόσο στην επίσημη πρόγνωση της Μετεωρολογικής Υπηρεσίας όσο και σε τουλάχιστο δύο άλλες ιστοσελίδες (π.χ. ΝΟΟΑ και UNISYS) Η προβλεπόμενη διακύμανση της συνολικής παραγωγής ισχύος για την επόμενη μέρα θα χρησιμοποιείται από τον ΥΜΒΕΣ για την εκπόνηση του Προγράμματος Παραγωγής για την επόμενη μέρα. 3.2 Πρόβλεψη Διακύμανσης της Συγχρονισμένης Ικανότητας Παραγωγής Ισχύος Συστήματος και Εκπόνηση Προγράμματος Παραγωγής Ο ΥΜΒΕΣ της απογευματινής βάρδιας αφού λάβει υπόψη τα ακόλουθα : α) Την πρόβλεψη διακύμανσης συνολικής παραγωγής ισχύος που έχει ετοιμαστεί σύμφωνα με το Σημείο 3.1. β) Τις δηλώσεις τεχνικών χαρακτηριστικών Μονάδων Παραγωγής της ΑΗΚ γ) Τη Δήλωση Προγραμματισμού Παραγωγής της ΑΗΚ που έχει υποβληθεί σύμφωνα με την προβλεπόμενη διαδικασία στα πλαίσια της Τεχνικής Εγκυκλίου 11/ΧΧΧΧ δ) Την προβλεπόμενη παραγωγή από Ανανεώσιμες Πηγές Ενέργειας ε) Τη διαθεσιμότητα Μονάδων Παραγωγής στους Ηλεκτροπαραγωγούς Σταθμούς στ) Την παροχή ηλεκτρικής ισχύος προς Μεγάλους Καταναλωτές ζ) Τους παράγοντες που αναφέρονται στην Παράγραφο Τ των Κανόνων Μεταφοράς και Διανομής η) Τα προσφερόμενα σχετικά λογισμικά προγράμματα θ) Τυχόν λειτουργικούς περιορισμούς στο Σύστημα Μεταφοράς/Παραγωγής που επηρεάζουν τη φόρτιση Ηλεκτροπαραγωγών Σταθμών ή Μονάδων Ηλεκτροπαραγωγών Σταθμών ι) Την παροχή ηλεκτρικής ισχύος σε σχέση με Τρίτους, θα καθορίζει το Πρόγραμμα Παραγωγής για την επόμενη μέρα. Στη συνέχεια ο Βοηθός ΥΜΒΕΣ της απογευματινής βάρδιας χρησιμοποιώντας αρχεία της προβλεπόμενης διακύμανσης της συνολικής παραγωγής ισχύος και της συγχρονισμένης ικανότητας παραγωγής ισχύος θα ετοιμάζει σχετική γραφική παράσταση, όπως αυτή φαίνεται στο Παράρτημα 1. Μετά την ετοιμασία της γραφικής παράστασης, που θα απεικονίζει την προβλεπόμενη διακύμανση της συνολικής παραγωγής ισχύος και της συγχρονισμένης ικανότητας παραγωγής ισχύος, το ΕΚΕΕ θα την αποστέλλει σε ηλεκτρονική μορφή στους Υπεύθυνους Μηχανικούς Βάρδιας των Ηλεκτροπαραγωγών Σταθμών και θα τους ενημερώνει σχετικά με το Πρόγραμμα Παραγωγής για την επόμενη μέρα. Εάν εντωμεταξύ δεν προκύπτει οποιαδήποτε μεταβολή στη διαθεσιμότητα των Μονάδων Παραγωγής και/ ή στο Σύστημα Μεταφοράς, που να διαφοροποιεί το Πρόγραμμα Παραγωγής, τότε αυτό θα υιοθετείται. Στην περίπτωση πρόκλησης περιορισμών, τότε γίνεται παραπομπή στο Μέρος 3.4. Οδηγία ΔΣΜΚ ΔΛ/10/ Σελίδα 2 από 9

3 3.3 Ενημέρωση ΔΣΜ και ΑΗΚ σχετικά με την Προβλεπόμενη Διακύμανση της Συνολικής Παραγωγής ισχύος και της Συγχρονισμένης Ικανότητας Παραγωγής Ισχύος Στη συνέχεια το εγκεκριμένο Πρόγραμμα Παραγωγής σύμφωνα με το Μέρος 3.2, θα αποστέλλεται ηλεκτρονικά στο Διευθυντή Λειτουργίας και Προσωπικού του ΔΣΜΚ, στην Επιχειρησιακή Μονάδα Παραγωγής και στους Ηλεκτροπαραγωγούς Σταθμούς της ΑΗΚ και στη ΡΑΕΚ. Πέραν τούτου στους προαναφερόμενους παραλήπτες θα αποστέλλεται και το Δελτίο Μέγιστης Παραγωγής Ισχύος και Προβλεπόμενης Ικανότητας Παραγωγής Ισχύος Ηλεκτρικού Συστήματος για σκοπούς ενημέρωσης σε σχέση με την πραγματική φόρτιση του Συστήματος για την Ημέρα Κατανομής και την προβλεπόμενη διαθέσιμη ικανότητα παραγωγής ισχύος του Συστήματος για την επόμενη μέρα (Παράρτημα 2). Στη συνέχεια ο Βοηθός ΥΜΒΕΣ της απογευματινής βάρδιας θα ενημερώνει την ιστοσελίδα του ΔΣΜK σχετικά με την προβλεπόμενη διακύμανση της συνολικής παραγωγής ισχύος και της συγχρονισμένης ικανότητας παραγωγής ισχύος καθώς και σχετικά με τη συνολική διαθέσιμη ικανότητα παραγωγής ισχύος του Συστήματος για την επόμενη μέρα. Στη συνολική διαθέσιμη ικανότητα παραγωγής ισχύος του Συστήματος καθορίζεται η επάρκεια στην παραγωγή και περιλαμβάνεται η ικανότητα παραγωγής ισχύος όλων των διαθέσιμων μέσων παραγωγής μετά την αφαίρεση ενδεχόμενων λειτουργικών μειώσεων. Στο Παράρτημα 3 δίνεται η μεθοδολογία ενημέρωσης της ιστοσελίδας του ΔΣΜΚ. Στην περίπτωση σοβαρών προβλημάτων ή περιορισμών στο Σύστημα Παραγωγής/ Μεταφοράς, που επηρεάζουν την κανονική εκπόνηση του Προγράμματος Παραγωγής και την επάρκεια παραγωγής, το ΕΚΕΕ θα ενημερώνει το Διευθυντή Λειτουργίας και Προσωπικού του ΔΣΜΚ. 3.4 Αναθεώρηση της Προβλεπόμενης Διακύμανσης της Συνολικής Παραγωγής Ισχύος και της Συγχρονισμένης Ικανότητας Παραγωγής Ισχύος Ο Βοηθός ΥΜΒΕΣ μαζί με τον ΥΜΒΕΣ της νυκτερινής, της ημερήσιας και της απογευματινής βάρδιας της ημέρας, για την οποία ετοιμάστηκε η πρόβλεψη, θα πρέπει με την ανάληψη των καθηκόντων τους να πράττουν τα ακόλουθα : (α) Να μελετούν την πρόβλεψη και το Πρόγραμμα Παραγωγής, που έγιναν από τους Μηχανικούς Βάρδιας της απογευματινής βάρδιας της προηγούμενης μέρας και να τα αναθεωρούν, εάν τούτο κρίνεται απαραίτητο, με βάση την πραγματική διακύμανση της συνολικής παραγωγής ισχύος, τις τελευταίες προβλέψεις των καιρικών συνθηκών, ενδεχόμενους περιορισμούς στο Σύστημα Μεταφοράς και την πραγματικά διαθέσιμη ικανότητα παραγωγής ισχύος ή άλλους περιορισμούς των δεσμευμένων Μονάδων Παραγωγής. Στην περίπτωση περιορισμών στο Σύστημα Μεταφοράς (π.χ. αποσύνδεσης γραμμών μεταφοράς λόγω πρόκλησης βλάβης), τότε χρησιμοποιώντας τα προσφερόμενα λογισμικά εργαλεία ανάλυσης συστήματος και λαμβάνοντας υπόψη την ασφάλεια του Συστήματος θα εκπονείται, εάν τούτο κρίνεται απαραίτητο, αναθεωρημένο Πρόγραμμα Παραγωγής. Για την εκπόνηση του αναθεωρημένου Προγράμματος Παραγωγής είναι δυνατό, εάν τούτο κριθεί απαραίτητο, να ζητηθεί η αποστολή αναθεωρημένης Δήλωσης Προγραμματισμού από το Τμήμα Παραγωγής της ΑΗΚ. Σχετική είναι η εκάστοτε ισχύουσα Οδηγία Λειτουργίας του ΔΣΜΚ ΔΛ/20/ΧΧΧΧ Βέλτιστη Διαχείριση Παραγωγής Ισχύος στη Φάση Λειτουργίας Οδηγία ΔΣΜΚ ΔΛ/10/ Σελίδα 3 από 9

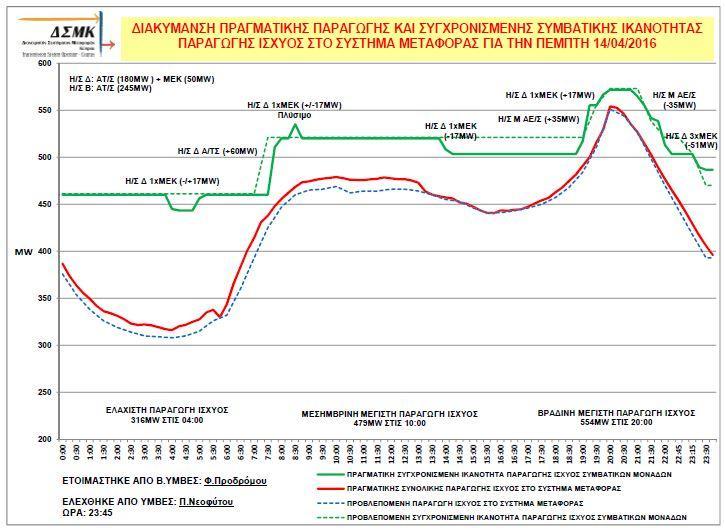

5 ΠΑΡΑΡΤΗΜΑ 1 Οδηγία ΔΣΜΚ ΔΛ/10/ Σελίδα 5 από 9

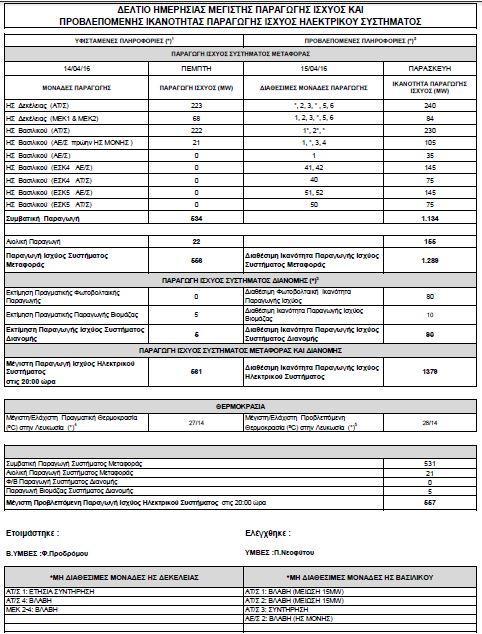

6 ΠΑΡΑΡΤΗΜΑ 2 Οδηγία ΔΣΜΚ ΔΛ/10/ Σελίδα 6 από 9

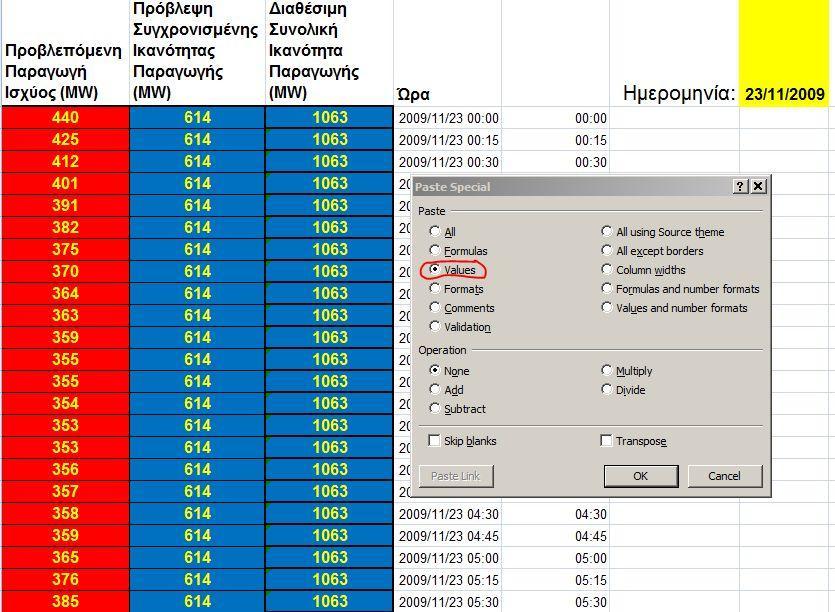

7 ΠΑΡΑΡΤΗΜΑ 3 Διαδικασία εισαγωγής δεδομένων πρόβλεψης της διακύμανσης της παραγωγής ισχύος, της συγχρονισμένης και συνολικής διαθέσιμης ικανότητας παραγωγής ισχύος για την επόμενη ημέρα με σκοπό την παρουσίαση στην ιστοσελίδα του ΔΣΜ Η ενημέρωση της ιστοσελίδας του ΔΣΜ γίνεται μέσω ενός αρχείου Microsoft Excel στο οποίο εισάγονται τα δεδομένα πρόβλεψης για την επόμενη ημέρα. Πιο κάτω περιγράφεται η διαδικασία εισαγωγής των δεδομένων στο αρχείο αυτό : Ενέργεια 1 Επιλογή και αντιγραφή (Copy) των δύο στηλών (Προβλεπόμενη Παραγωγή Ισχύος και Προβλεπόμενη Συγχρονισμένη Ικανότητα Παραγωγής, περιοχή D8:E103) φύλλο MS Excel (με ονομασία FORECASTyymmdd.xls) στο οποίο ετοιμάζεται η πρόβλεψη της παραγωγής ισχύος και συγχρονισμένης ικανότητας παραγωγής ισχύος : ΣΗΜΕΡΑ Προβλεπόμενη Παραγωγή Ισχύος Forecast Generation ΣΗΜΕΡΑ Προβλεπόμενη Συγχρονισμένη Ικανότητα Παραγωγής Ισχύος Forecast Synchrοnised Capacity Ενέργεια 2 Άνοιγμα του αρχείου MS Excel μέσω της συντόμευσης με όνομα «Forecast.xls» η οποία βρίσκεται στην επιφάνεια εργασίας του προσωπικού υπολογιστή του Βοηθού Μηχανικού Βάρδιας και επικόλληση (Paste) των δύο στηλών στην περιοχή «Α2:Β97» χρησιμοποιώντας τη λειτουργία Paste Special/Values. Οδηγία ΔΣΜΚ ΔΛ/10/ Σελίδα 7 από 9

8 Ενέργεια 3 Εισαγωγή της ημερομηνίας στην οποία αντιστοιχεί η πρόβλεψη στο κελί «G1». Ενέργεια 4 Εισαγωγή των δεδομένων συνολικής διαθέσιμης ικανότητας παραγωγής Ενέργεια 5 Φύλαξη και κλείσιμο του αρχείου MS Excel «Forecast.xls». Στο επόμενο 15λεπτο, οι καμπύλες πρόβλεψης θα πρέπει να εμφανιστούν στην ιστοσελίδα. Σε περίπτωση που η πρόβλεψη για την τρέχουσα ημέρα αναθεωρηθεί κατά τις πρωινές ή άλλες ώρες, τότε επαναλαμβάνεται η πιο πάνω διαδικασία με την εξαίρεση ότι η ημερομηνία στο κελί «G1» παραμένει η ίδια. Οδηγία ΔΣΜΚ ΔΛ/10/ Σελίδα 8 από 9

9 ΠΑΡΑΡΤΗΜΑ 4 Οδηγία ΔΣΜΚ ΔΛ/10/ Σελίδα 9 από 9
