1 1 Μεσογείων 348, Αγ. Παρασκευή, Αθήνα Tηλ.: Fax:

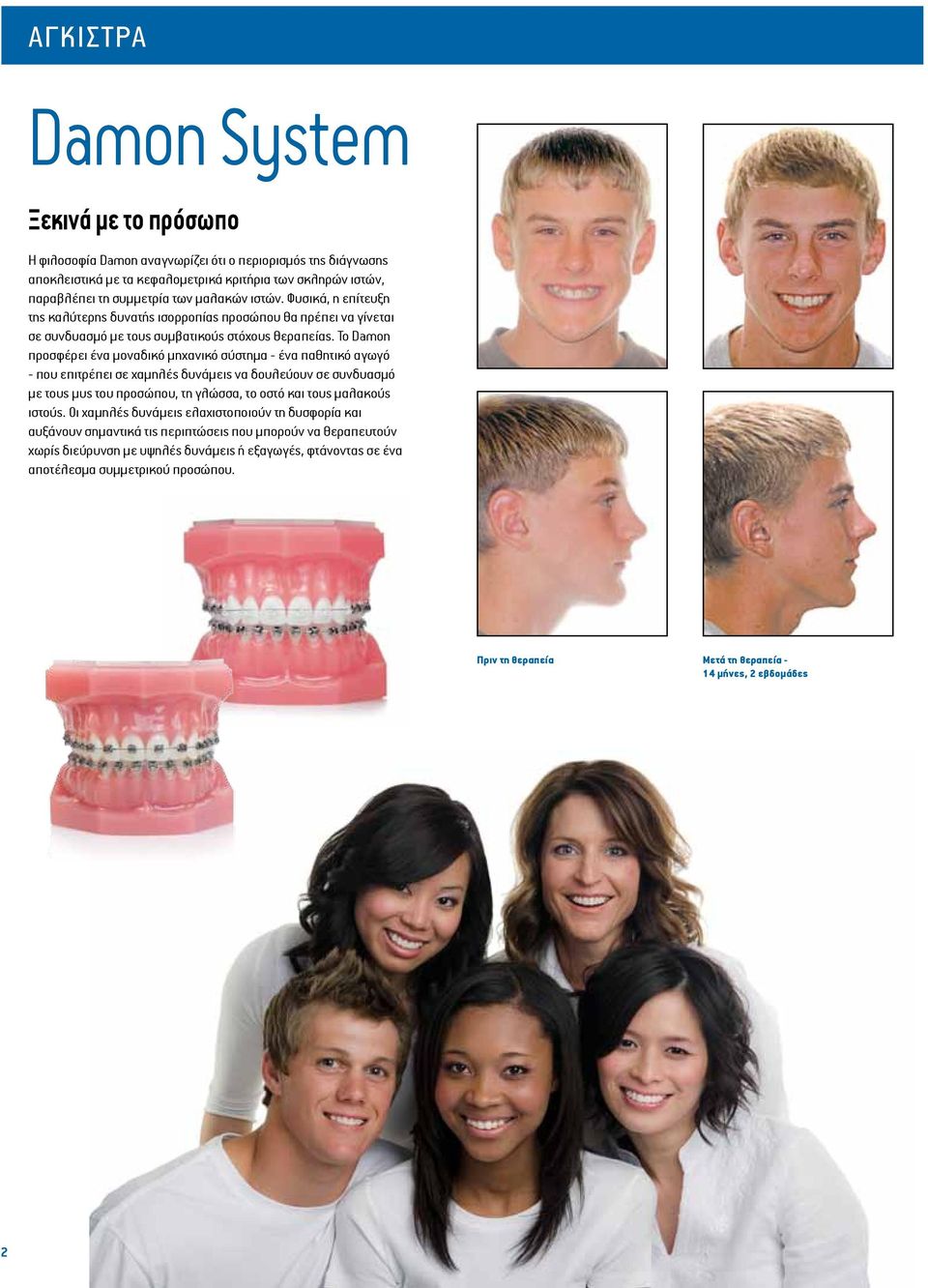

2 Άγκιστρα Damon System Ξεκινά με το πρόσωπο Η φιλοσοφία Damon αναγνωρίζει ότι ο περιορισμός της διάγνωσης αποκλειστικά με τα κεφαλομετρικά κριτήρια των σκληρών ιστών, παραβλέπει τη συμμετρία των μαλακών ιστών. Φυσικά, η επίτευξη της καλύτερης δυνατής ισορροπίας προσώπου θα πρέπει να γίνεται σε συνδυασμό με τους συμβατικούς στόχους θεραπείας. Το Damon προσφέρει ένα μοναδικό μηχανικό σύστημα - ένα παθητικό αγωγό - που επιτρέπει σε χαμηλές δυνάμεις να δουλεύουν σε συνδυασμό με τους μυς του προσώπου, τη γλώσσα, το οστό και τους μαλακούς ιστούς. Οι χαμηλές δυνάμεις ελαχιστοποιούν τη δυσφορία και αυξάνουν σημαντικά τις περιπτώσεις που μπορούν να θεραπευτούν χωρίς διεύρυνση με υψηλές δυνάμεις ή εξαγωγές, φτάνοντας σε ένα αποτέλεσμα συμμετρικού προσώπου. Πριν τη θεραπεία Μετά τη θεραπεία - 14 μήνες, 2 εβδομάδες 2

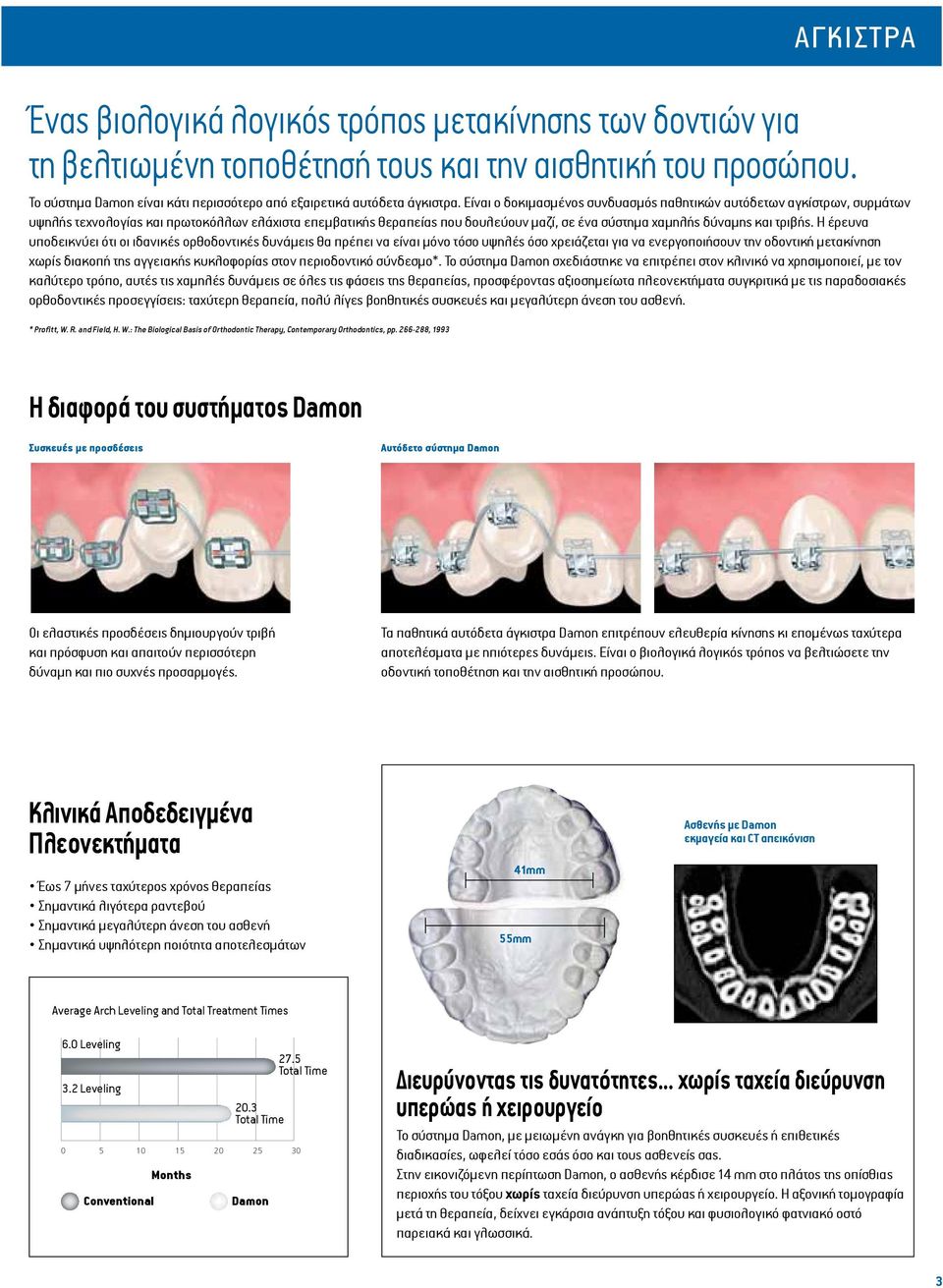

3 Άγκιστρα Ένας βιολογικά λογικός τρόπος μετακίνησης των δοντιών για τη βελτιωμένη τοποθέτησή τους και την αισθητική του προσώπου. Το σύστημα Damon είναι κάτι περισσότερο από εξαιρετικά αυτόδετα άγκιστρα. Είναι ο δοκιμασμένος συνδυασμός παθητικών αυτόδετων αγκίστρων, συρμάτων υψηλής τεχνολογίας και πρωτοκόλλων ελάχιστα επεμβατικής θεραπείας που δουλεύουν μαζί, σε ένα σύστημα χαμηλής δύναμης και τριβής. Η έρευνα υποδεικνύει ότι οι ιδανικές ορθοδοντικές δυνάμεις θα πρέπει να είναι μόνο τόσο υψηλές όσο χρειάζεται για να ενεργοποιήσουν την οδοντική μετακίνηση χωρίς διακοπή της αγγειακής κυκλοφορίας στον περιοδοντικό σύνδεσμο*. Το σύστημα Damon σχεδιάστηκε να επιτρέπει στον κλινικό να χρησιμοποιεί, με τον καλύτερο τρόπο, αυτές τις χαμηλές δυνάμεις σε όλες τις φάσεις της θεραπείας, προσφέροντας αξιοσημείωτα πλεονεκτήματα συγκριτικά με τις παραδοσιακές ορθοδοντικές προσεγγίσεις: ταχύτερη θεραπεία, πολύ λίγες βοηθητικές συσκευές και μεγαλύτερη άνεση του ασθενή. * Profitt, W. R. and Field, H. W.: The Biological Basis of Orthodontic Therapy, Contemporary Orthodontics, pp , 1993 Η διαφορά του συστήματος Damon Συσκευές με προσδέσεις Αυτόδετο σύστημα Damon Οι ελαστικές προσδέσεις δημιουργούν τριβή και πρόσφυση και απαιτούν περισσότερη δύναμη και πιο συχνές προσαρμογές. Τα παθητικά αυτόδετα άγκιστρα Damon επιτρέπουν ελευθερία κίνησης κι επομένως ταχύτερα αποτελέσματα με ηπιότερες δυνάμεις. Είναι ο βιολογικά λογικός τρόπος να βελτιώσετε την οδοντική τοποθέτηση και την αισθητική προσώπου. Κλινικά Αποδεδειγμένα Πλεονεκτήματα Έως 7 μήνες ταχύτερος χρόνος θεραπείας Σημαντικά λιγότερα ραντεβού Σημαντικά μεγαλύτερη άνεση του ασθενή Σημαντικά υψηλότερη ποιότητα αποτελεσμάτων 41mm 55mm Ασθενής με Damon εκμαγεία και CT απεικόνιση Average Arch Leveling and Total Treatment Times 6.0 Leveling 3.2 Leveling Conventional Months 20.3 Total Time Damon 27.5 Total Time Διευρύνοντας τις δυνατότητες... χωρίς ταχεία διεύρυνση υπερώας ή χειρουργείο Το σύστημα Damon, με μειωμένη ανάγκη για βοηθητικές συσκευές ή επιθετικές διαδικασίες, ωφελεί τόσο εσάς όσο και τους ασθενείς σας. Στην εικονιζόμενη περίπτωση Damon, ο ασθενής κέρδισε 14 mm στο πλάτος της οπίσθιας περιοχής του τόξου χωρίς ταχεία διεύρυνση υπερώας ή χειρουργείο. Η αξονική τομογραφία μετά τη θεραπεία, δείχνει εγκάρσια ανάπτυξη τόξου και φυσιολογικό φατνιακό οστό παρειακά και γλωσσικά. 3

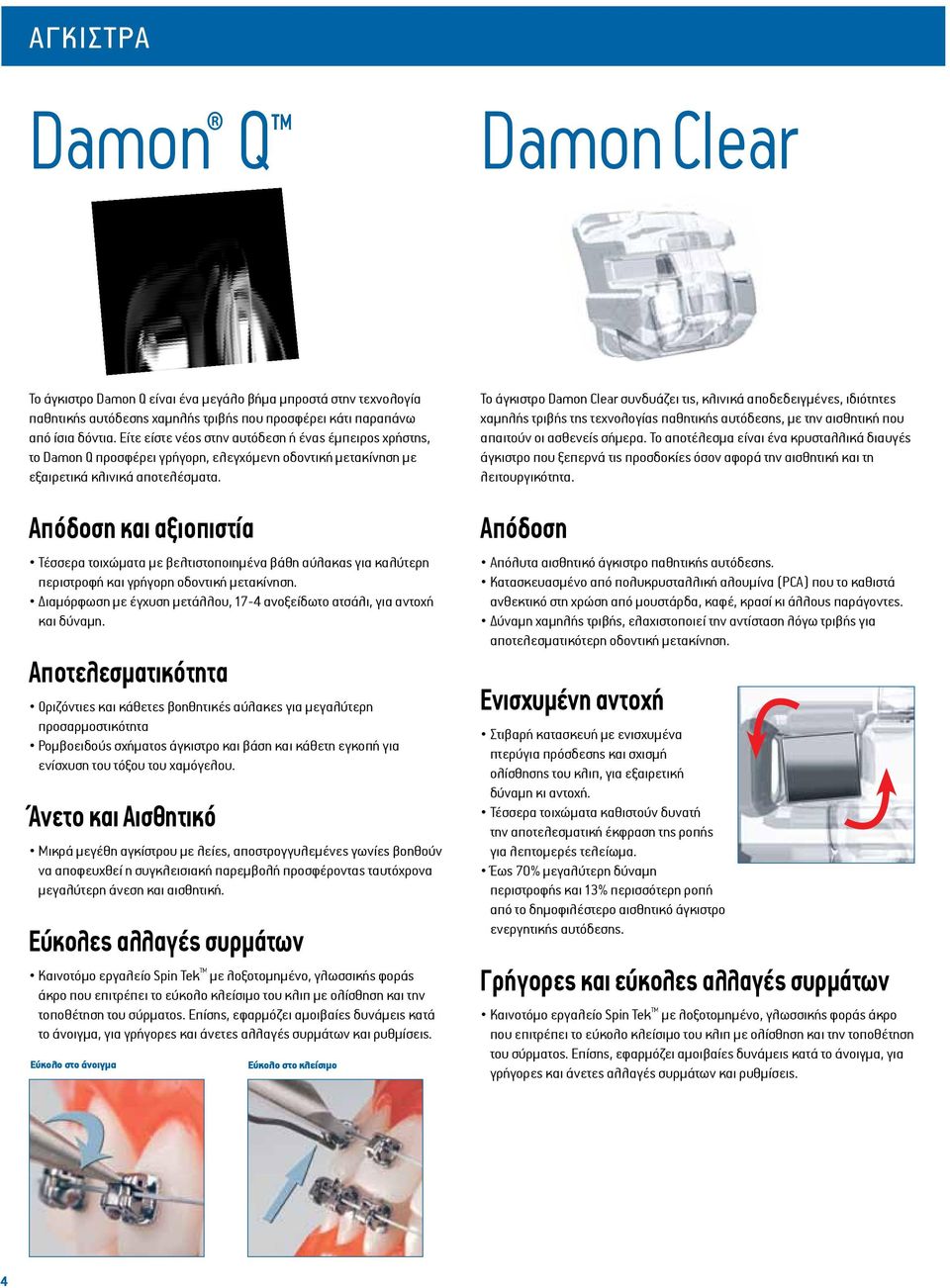

4 Άγκιστρα Damon Q TM Damon Clear Το άγκιστρο Damon Q είναι ένα μεγάλο βήμα μπροστά στην τεχνολογία παθητικής αυτόδεσης χαμηλής τριβής που προσφέρει κάτι παραπάνω από ίσια δόντια. Είτε είστε νέος στην αυτόδεση ή ένας έμπειρος χρήστης, το Damon Q προσφέρει γρήγορη, ελεγχόμενη οδοντική μετακίνηση με εξαιρετικά κλινικά αποτελέσματα. Απόδοση και αξιοπιστία Τέσσερα τοιχώματα με βελτιστοποιημένα βάθη αύλακας για καλύτερη περιστροφή και γρήγορη οδοντική μετακίνηση. Διαμόρφωση με έγχυση μετάλλου, 17-4 ανοξείδωτο ατσάλι, για αντοχή και δύναμη. Αποτελεσματικότητα Οριζόντιες και κάθετες βοηθητικές αύλακες για μεγαλύτερη προσαρμοστικότητα Ρομβοειδούς σχήματος άγκιστρο και βάση και κάθετη εγκοπή για ενίσχυση του τόξου του χαμόγελου. Άνετο και Αισθητικό Μικρά μεγέθη αγκίστρου με λείες, αποστρογγυλεμένες γωνίες βοηθούν να αποφευχθεί η συγκλεισιακή παρεμβολή προσφέροντας ταυτόχρονα μεγαλύτερη άνεση και αισθητική. Εύκολες αλλαγές συρμάτων Καινοτόμο εργαλείο Spin Tek TM με λοξοτομημένο, γλωσσικής φοράς άκρο που επιτρέπει το εύκολο κλείσιμο του κλιπ με ολίσθηση και την τοποθέτηση του σύρματος. Επίσης, εφαρμόζει αμοιβαίες δυνάμεις κατά το άνοιγμα, για γρήγορες και άνετες αλλαγές συρμάτων και ρυθμίσεις. Εύκολο στο άνοιγμα Εύκολο στο κλείσιμο Το άγκιστρο Damon Clear συνδυάζει τις, κλινικά αποδεδειγμένες, ιδιότητες χαμηλής τριβής της τεχνολογίας παθητικής αυτόδεσης, με την αισθητική που απαιτούν οι ασθενείς σήμερα. Το αποτέλεσμα είναι ένα κρυσταλλικά διαυγές άγκιστρο που ξεπερνά τις προσδοκίες όσον αφορά την αισθητική και τη λειτουργικότητα. Απόδοση Απόλυτα αισθητικό άγκιστρο παθητικής αυτόδεσης. Κατασκευασμένο από πολυκρυσταλλική αλουμίνα (PCA) που το καθιστά ανθεκτικό στη χρώση από μουστάρδα, καφέ, κρασί κι άλλους παράγοντες. Δύναμη χαμηλής τριβής, ελαχιστοποιεί την αντίσταση λόγω τριβής για αποτελεσματικότερη οδοντική μετακίνηση. Ενισχυμένη αντοχή Στιβαρή κατασκευή με ενισχυμένα πτερύγια πρόσδεσης και σχισμή ολίσθησης του κλιπ, για εξαιρετική δύναμη κι αντοχή. Τέσσερα τοιχώματα καθιστούν δυνατή την αποτελεσματική έκφραση της ροπής για λεπτομερές τελείωμα. Έως 70% μεγαλύτερη δύναμη περιστροφής και 13% περισσότερη ροπή από το δημοφιλέστερο αισθητικό άγκιστρο ενεργητικής αυτόδεσης. Γρήγορες και εύκολες αλλαγές συρμάτων Καινοτόμο εργαλείο Spin Tek TM με λοξοτομημένο, γλωσσικής φοράς άκρο που επιτρέπει το εύκολο κλείσιμο του κλιπ με ολίσθηση και την τοποθέτηση του σύρματος. Επίσης, εφαρμόζει αμοιβαίες δυνάμεις κατά το άνοιγμα, για γρήγορες και άνετες αλλαγές συρμάτων και ρυθμίσεις. 4

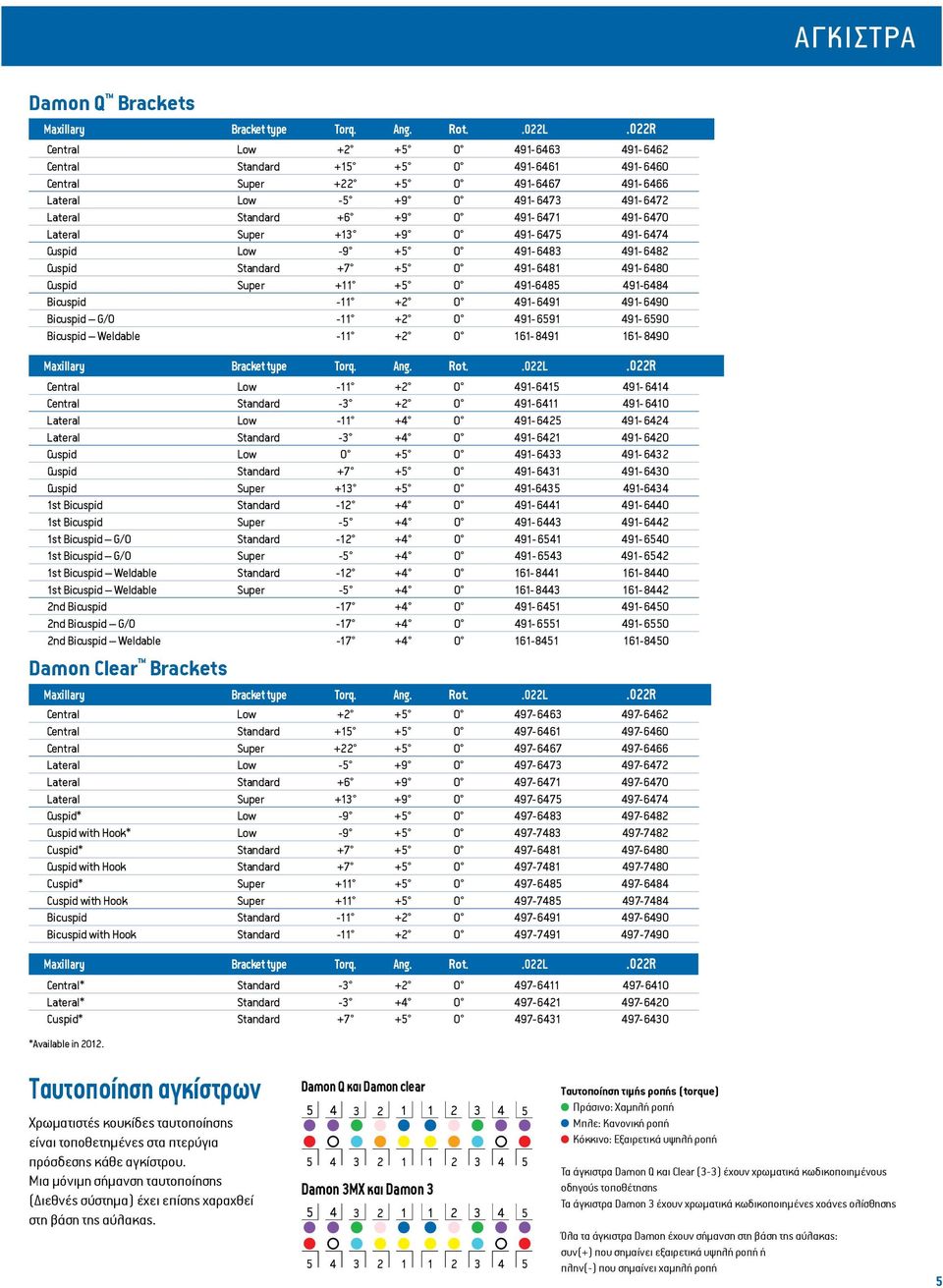

5 Άγκιστρα Damon Q Brackets Maxillary Bracket type Torq. Ang. Rot..022L.022R Central Low Central Standard Central Super Lateral Low Lateral Standard Lateral Super Cuspid Low Cuspid Standard Cuspid Super Bicuspid Bicuspid G/O Bicuspid Weldable Maxillary Bracket type Torq. Ang. Rot..022L.022R Central Low Central Standard Lateral Low Lateral Standard Cuspid Low Cuspid Standard Cuspid Super st Bicuspid Standard st Bicuspid Super st Bicuspid G/O Standard st Bicuspid G/O Super st Bicuspid Weldable Standard st Bicuspid Weldable Super nd Bicuspid nd Bicuspid G/O nd Bicuspid Weldable Damon Clear Brackets Maxillary Bracket type Torq. Ang. Rot..022L.022R Central Low Central Standard Central Super Lateral Low Lateral Standard Lateral Super Cuspid* Low Cuspid with Hook* Low Cuspid* Standard Cuspid with Hook Standard Cuspid* Super Cuspid with Hook Super Bicuspid Standard Bicuspid with Hook Standard Maxillary Bracket type Torq. Ang. Rot..022L.022R Central* Standard Lateral* Standard Cuspid* Standard *Available in Ταυτοποίηση αγκίστρων Χρωματιστές κουκίδες ταυτοποίησης είναι τοποθετημένες στα πτερύγια πρόσδεσης κάθε αγκίστρου. Μια μόνιμη σήμανση ταυτοποίησης (Διεθνές σύστημα) έχει επίσης χαραχθεί στη βάση της αύλακας. Damon Q και Damon clear Damon 3MX και Damon Ταυτοποίηση τιμής ροπής (torque) Πράσινο: Χαμηλή ροπή Μπλε: Κανονική ροπή Κόκκινο: Εξαιρετικά υψηλή ροπή Τα άγκιστρα Damon Q και Clear (3-3) έχουν χρωματικά κωδικοποιημένους οδηγούς τοποθέτησης Τα άγκιστρα Damon 3 έχουν χρωματικά κωδικοποιημένες χοάνες ολίσθησης Όλα τα άγκιστρα Damon έχουν σήμανση στη βάση της αύλακας: συν(+) που σημαίνει εξαιρετικά υψηλή ροπή ή πλην(-) που σημαίνει χαμηλή ροπή 5

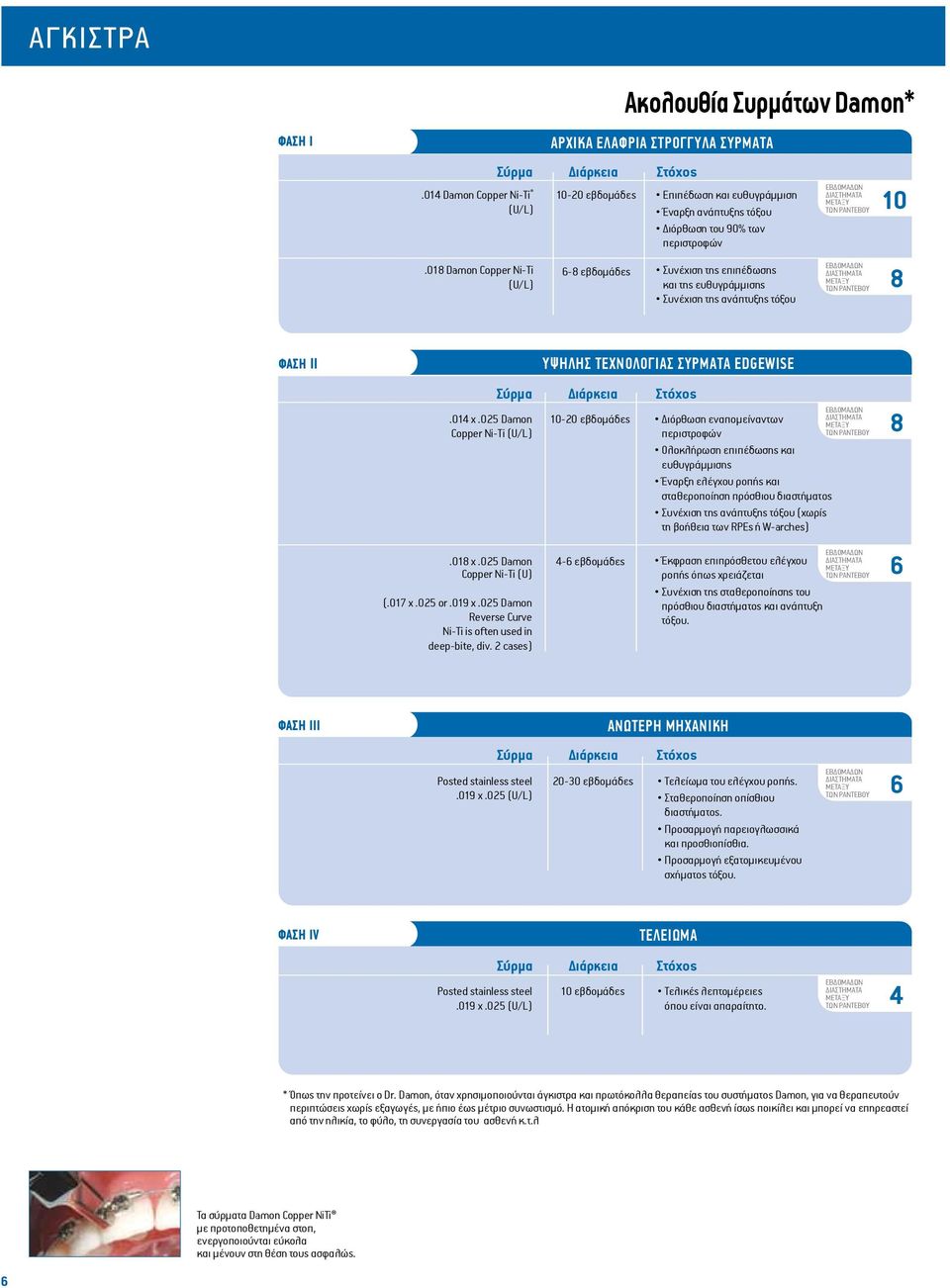

6 Άγκιστρα ΦΑΣΗ I.014 Damon Copper Ni-Ti (U/L).018 Damon Copper Ni-Ti (U/L) Ακολουθία Συρμάτων Damon* ΑΡΧΙΚΑ ΕΛΑΦΡΙΑ ΣΤΡΟΓΓΥΛΑ ΣΥΡΜΑΤΑ Σύρμα Διάρκεια Στόχος εβδομάδες 6-8 εβδομάδες Επιπέδωση και ευθυγράμμιση Έναρξη ανάπτυξης τόξου Διόρθωση του 90% των περιστροφών Συνέχιση της επιπέδωσης και της ευθυγράμμισης Συνέχιση της ανάπτυξης τόξου εβδομάδων διαστήματα ΜΕΤΑξύ των ραντεβού 10 εβδομάδων διαστήματα ΜΕΤΑξύ των ραντεβού 8 ΦΑΣΗ II.014 x.025 Damon Copper Ni-Ti (U/L).018 x.025 Damon Copper Ni-Ti (U) (.017 x.025 or.019 x.025 Damon Reverse Curve Ni-Ti is often used in deep-bite, div. 2 cases) ΥΨΗΛΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΣΥΡΜΑΤΑ EDGEWISE Σύρμα Διάρκεια Στόχος εβδομάδες 4-6 εβδομάδες Διόρθωση εναπομείναντων περιστροφών Ολοκλήρωση επιπέδωσης και ευθυγράμμισης Έναρξη ελέγχου ροπής και σταθεροποίηση πρόσθιου διαστήματος Συνέχιση της ανάπτυξης τόξου (χωρίς τη βοήθεια των RPEs ή W-arches) Έκφραση επιπρόσθετου ελέγχου ροπής όπως χρειάζεται Συνέχιση της σταθεροποίησης του πρόσθιου διαστήματος και ανάπτυξη τόξου. εβδομάδων διαστήματα ΜΕΤΑξύ των ραντεβού εβδομάδων διαστήματα ΜΕΤΑξύ των ραντεβού 8 6 ΦΑΣΗ III Posted stainless steel.019 x.025 (U/L) Σύρμα Διάρκεια Στόχος εβδομάδες ανωτερη ΜΗΧΑΝΙΚΗ Τελείωμα του ελέγχου ροπής. Σταθεροποίηση οπίσθιου διαστήματος. Προσαρμογή παρειογλωσσικά και προσθιοπίσθια. Προσαρμογή εξατομικευμένου σχήματος τόξου. εβδομάδων διαστήματα ΜΕΤΑξύ των ραντεβού 6 ΦΑΣΗ IV Posted stainless steel.019 x.025 (U/L) Σύρμα Διάρκεια Στόχος 10 εβδομάδες ΤΕΛΕΙΩΜΑ Τελικές λεπτομέρειες όπου είναι απαραίτητο. εβδομάδων διαστήματα ΜΕΤΑξύ των ραντεβού 4 * Όπως την προτείνει ο Dr. Damon, όταν χρησιμοποιούνται άγκιστρα και πρωτόκολλα θεραπείας του συστήματος Damon, για να θεραπευτούν περιπτώσεις χωρίς εξαγωγές, με ήπιο έως μέτριο συνωστισμό. Η ατομική απόκριση του κάθε ασθενή ίσως ποικίλει και μπορεί να επηρεαστεί από την ηλικία, το φύλο, τη συνεργασία του ασθενή κ.τ.λ Τα σύρματα Damon Copper NiTi με προτοποθετημένα στοπ, ενεργοποιούνται εύκολα και μένουν στη θέση τους ασφαλώς. 6

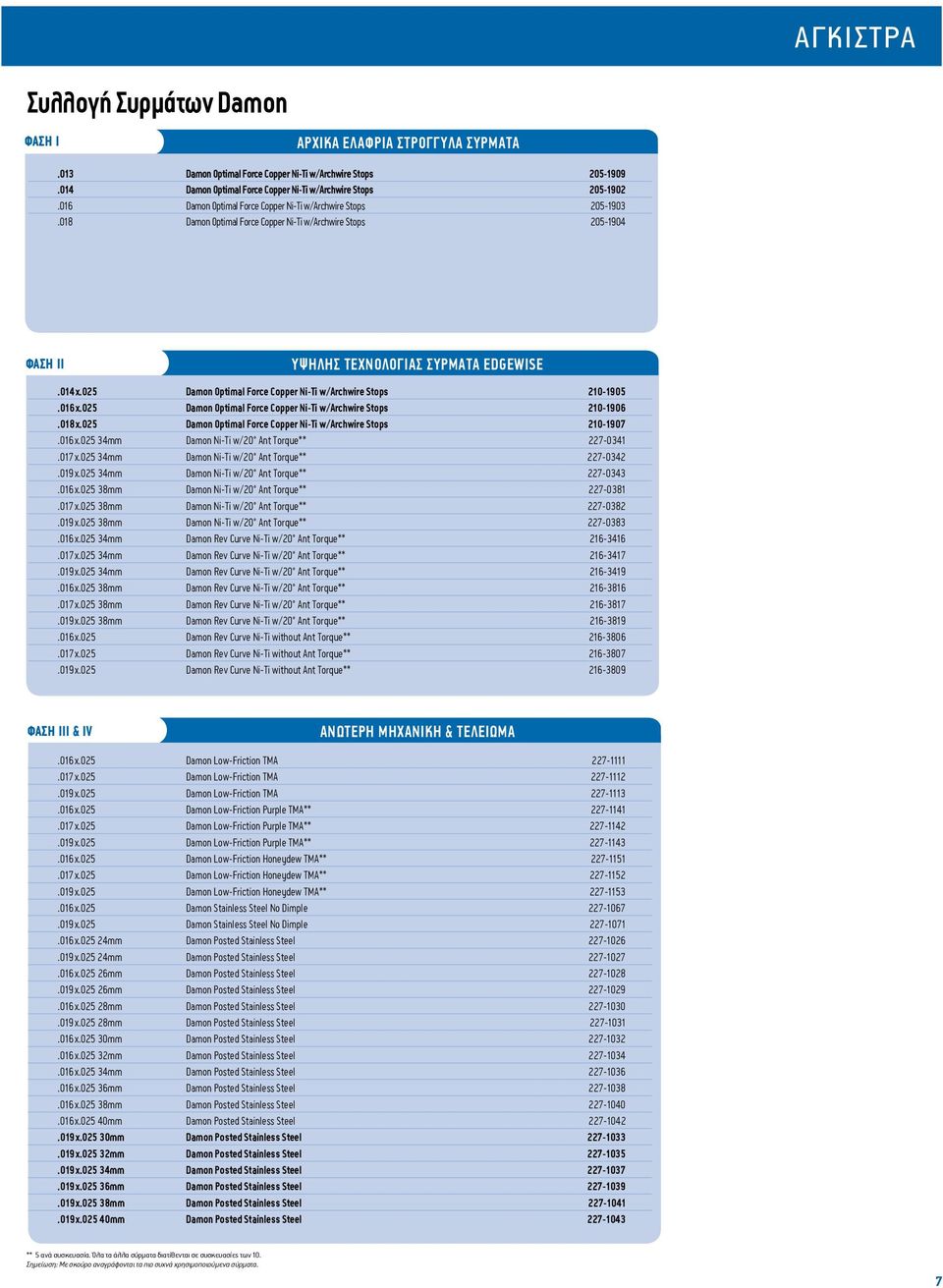

7 Άγκιστρα Συλλογή Συρμάτων Damon ΦΑΣΗ I αρχικα ΕΛΑΦΡΙΑ ΣΤΡΟΓΓΥΛΑ ΣΥΡΜΑΤΑ.013 Damon Optimal Force Copper Ni-Ti w/archwire Stops Damon Optimal Force Copper Ni-Ti w/archwire Stops Damon Optimal Force Copper Ni-Ti w/archwire Stops Damon Optimal Force Copper Ni-Ti w/archwire Stops ΦΑΣΗ II ΥΨΗΛΗΣ ΤΕΧΝΟΛΟΓΙΑΣ ΣΥΡΜΑΤΑ EDGEWISE.014 x. 025 Damon Optimal Force Copper Ni-Ti w/archwire Stops x. 025 Damon Optimal Force Copper Ni-Ti w/archwire Stops x. 025 Damon Optimal Force Copper Ni-Ti w/archwire Stops x mm Damon Ni-Ti w/20 Ant Torque** x mm Damon Ni-Ti w/20 Ant Torque** x mm Damon Ni-Ti w/20 Ant Torque** x mm Damon Ni-Ti w/20 Ant Torque** x mm Damon Ni-Ti w/20 Ant Torque** x mm Damon Ni-Ti w/20 Ant Torque** x mm Damon Rev Curve Ni-Ti w/20 Ant Torque** x mm Damon Rev Curve Ni-Ti w/20 Ant Torque** x mm Damon Rev Curve Ni-Ti w/20 Ant Torque** x mm Damon Rev Curve Ni-Ti w/20 Ant Torque** x mm Damon Rev Curve Ni-Ti w/20 Ant Torque** x mm Damon Rev Curve Ni-Ti w/20 Ant Torque** x. 025 Damon Rev Curve Ni-Ti without Ant Torque** x. 025 Damon Rev Curve Ni-Ti without Ant Torque** x. 025 Damon Rev Curve Ni-Ti without Ant Torque** ΦΑΣΗ III & IV ανωτερη ΜΗΧΑΝΙΚΗ & ΤΕΛΕΙΩΜΑ.016 x. 025 Damon Low-Friction TMA x. 025 Damon Low-Friction TMA x. 025 Damon Low-Friction TMA x. 025 Damon Low-Friction Purple TMA** x. 025 Damon Low-Friction Purple TMA** x. 025 Damon Low-Friction Purple TMA** x. 025 Damon Low-Friction Honeydew TMA** x. 025 Damon Low-Friction Honeydew TMA** x. 025 Damon Low-Friction Honeydew TMA** x. 025 Damon Stainless Steel No Dimple x. 025 Damon Stainless Steel No Dimple x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel x mm Damon Posted Stainless Steel ** 5 ανά συσκευασία. Όλα τα άλλα σύρματα διατίθενται σε συσκευασίες των 10. Σημείωση: Με σκούρο αναγράφονται τα πιο συχνά χρησιμοποιούμενα σύρματα. 7

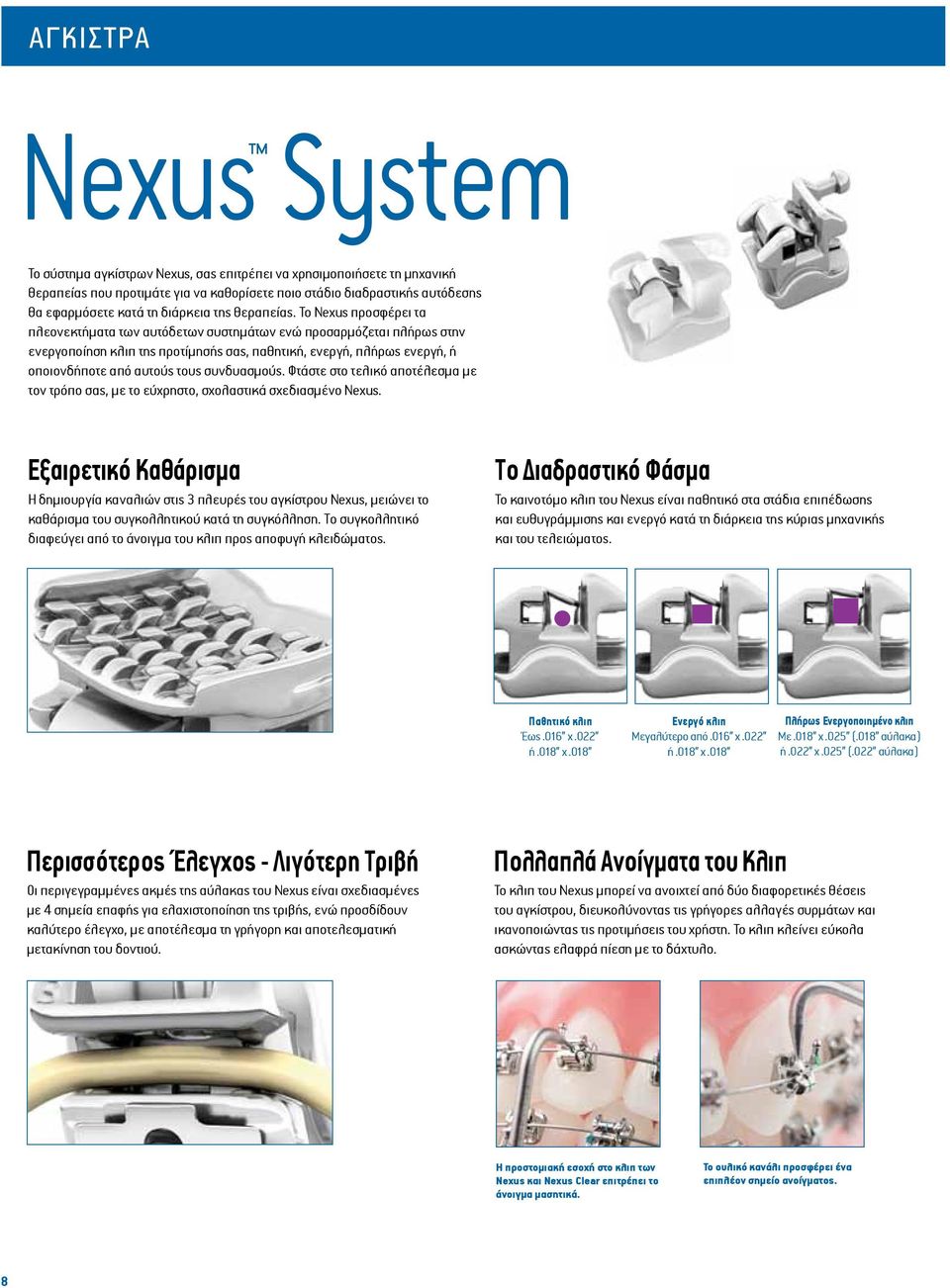

8 Άγκιστρα Nexus System Το σύστημα αγκίστρων Nexus, σας επιτρέπει να χρησιμοποιήσετε τη μηχανική θεραπείας που προτιμάτε για να καθορίσετε ποιο στάδιο διαδραστικής αυτόδεσης θα εφαρμόσετε κατά τη διάρκεια της θεραπείας. Το Nexus προσφέρει τα πλεονεκτήματα των αυτόδετων συστημάτων ενώ προσαρμόζεται πλήρως στην ενεργοποίηση κλιπ της προτίμησής σας, παθητική, ενεργή, πλήρως ενεργή, ή οποιονδήποτε από αυτούς τους συνδυασμούς. Φτάστε στο τελικό αποτέλεσμα με τον τρόπο σας, με το εύχρηστο, σχολαστικά σχεδιασμένο Nexus. Εξαιρετικό Καθάρισμα Η δημιουργία καναλιών στις 3 πλευρές του αγκίστρου Νexus, μειώνει το καθάρισμα του συγκολλητικού κατά τη συγκόλληση. Tο συγκολλητικό διαφεύγει από το άνοιγμα του κλιπ προς αποφυγή κλειδώματος. Το Διαδραστικό Φάσμα Το καινοτόμο κλιπ του Nexus είναι παθητικό στα στάδια επιπέδωσης και ευθυγράμμισης και ενεργό κατά τη διάρκεια της κύριας μηχανικής και του τελειώματος. Παθητικό κλιπ Έως.016 x.022 ή.018 x.018 Ενεργό κλιπ Μεγαλύτερο από.016 x.022 ή.018 x.018 Πλήρως Ενεργοποιημένο κλιπ Με.018 x.025 (.018 αύλακα) ή.022 x.025 (.022 αύλακα) Περισσότερος Έλεγχος - Λιγότερη Τριβή Οι περιγεγραμμένες ακμές της αύλακας του Nexus είναι σχεδιασμένες με 4 σημεία επαφής για ελαχιστοποίηση της τριβής, ενώ προσδίδουν καλύτερο έλεγχο, με αποτέλεσμα τη γρήγορη και αποτελεσματική μετακίνηση του δοντιού. Πολλαπλά Ανοίγματα του Κλιπ Το κλιπ του Nexus μπορεί να ανοιχτεί από δύο διαφορετικές θέσεις του αγκίστρου, διευκολύνοντας τις γρήγορες αλλαγές συρμάτων και ικανοποιώντας τις προτιμήσεις του χρήστη. Το κλιπ κλείνει εύκολα ασκώντας ελαφρά πίεση με το δάχτυλο. Η προστομιακή εσοχή στο κλιπ των Nexus και Nexus Clear επιτρέπει το άνοιγμα μασητικά. Το ουλικό κανάλι προσφέρει ένα επιπλέον σημείο ανοίγματος. 8

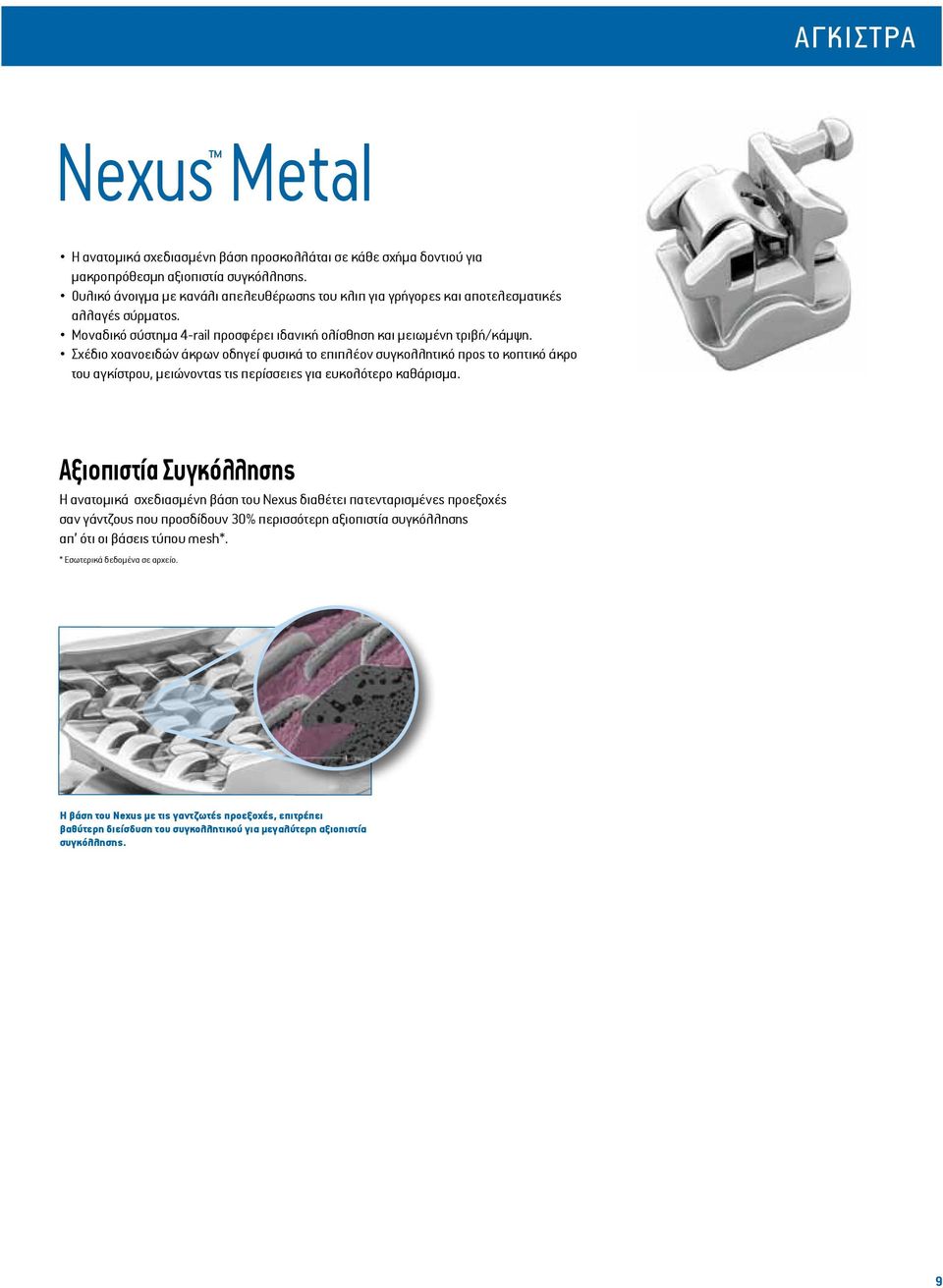

9 Άγκιστρα Nexus Metal Η ανατομικά σχεδιασμένη βάση προσκολλάται σε κάθε σχήμα δοντιού για μακροπρόθεσμη αξιοπιστία συγκόλλησης. Ουλικό άνοιγμα με κανάλι απελευθέρωσης του κλιπ για γρήγορες και αποτελεσματικές αλλαγές σύρματος. Μοναδικό σύστημα 4-rail προσφέρει ιδανική ολίσθηση και μειωμένη τριβή/κάμψη. Σχέδιο χοανοειδών άκρων οδηγεί φυσικά το επιπλέον συγκολλητικό προς το κοπτικό άκρο του αγκίστρου, μειώνοντας τις περίσσειες για ευκολότερο καθάρισμα. Αξιοπιστία Συγκόλλησης Η ανατομικά σχεδιασμένη βάση του Nexus διαθέτει πατενταρισμένες προεξοχές σαν γάντζους που προσδίδουν 30% περισσότερη αξιοπιστία συγκόλλησης απ ότι οι βάσεις τύπου mesh*. * Εσωτερικά δεδομένα σε αρχείο. Η βάση του Nexus με τις γαντζωτές προεξοχές, επιτρέπει βαθύτερη διείσδυση του συγκολλητικού για μεγαλύτερη αξιοπιστία συγκόλλησης. 9

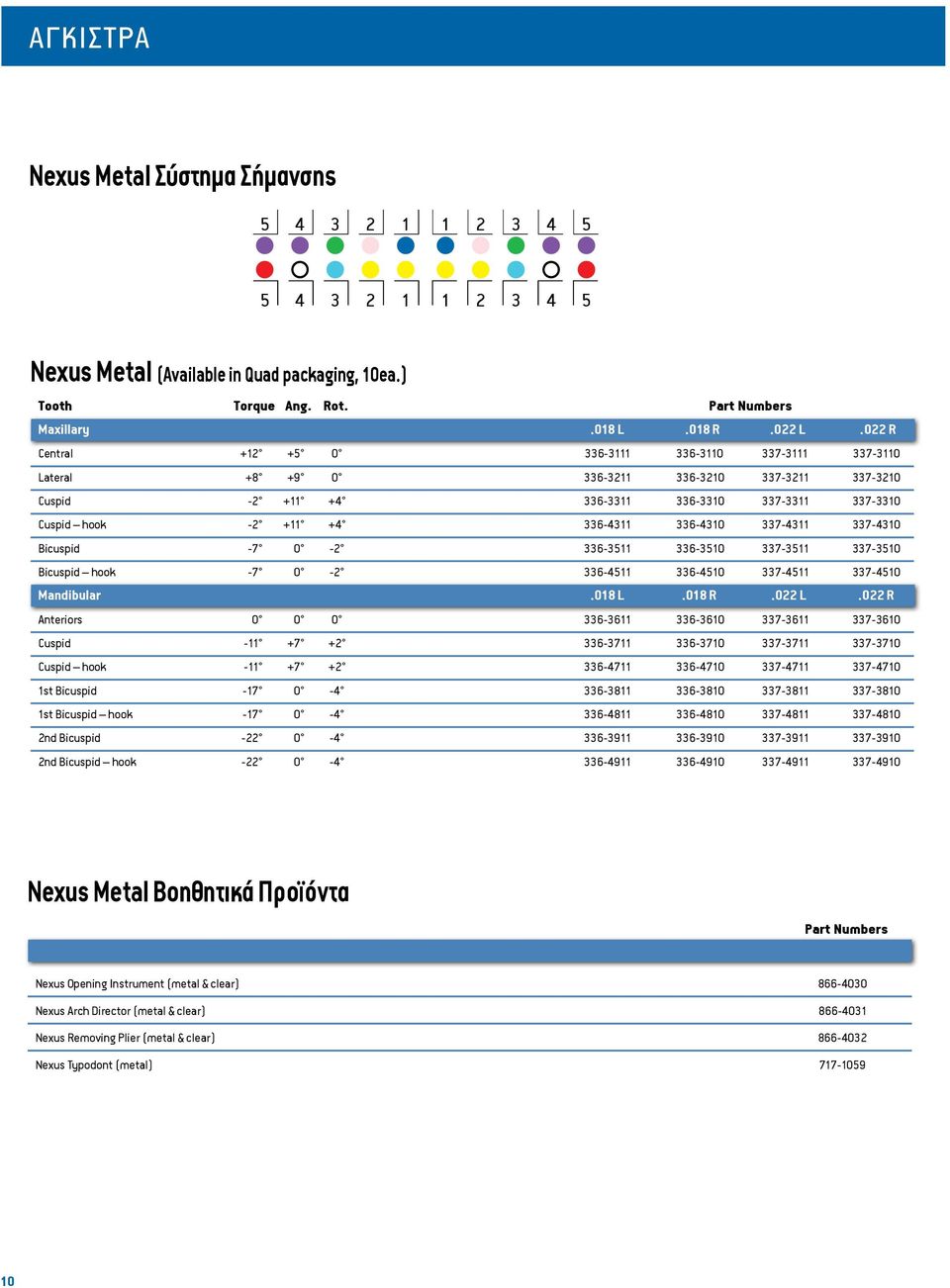

10 Άγκιστρα Nexus Metal Σύστημα Σήμανσης Nexus Metal (Available in Quad packaging, 10ea.) Tooth Torque Ang. Rot. Part Numbers Maxillary.018 L.018 R.022 L.022 R Central Lateral Cuspid Cuspid hook Bicuspid Bicuspid hook Mandibular.018 L.018 R.022 L.022 R Anteriors Cuspid Cuspid hook st Bicuspid st Bicuspid hook nd Bicuspid nd Bicuspid hook Nexus Metal Βοηθητικά Προϊόντα Part Numbers Nexus Opening Instrument (metal & clear) Nexus Arch Director (metal & clear) Nexus Removing Plier (metal & clear) Nexus Typodont (metal)

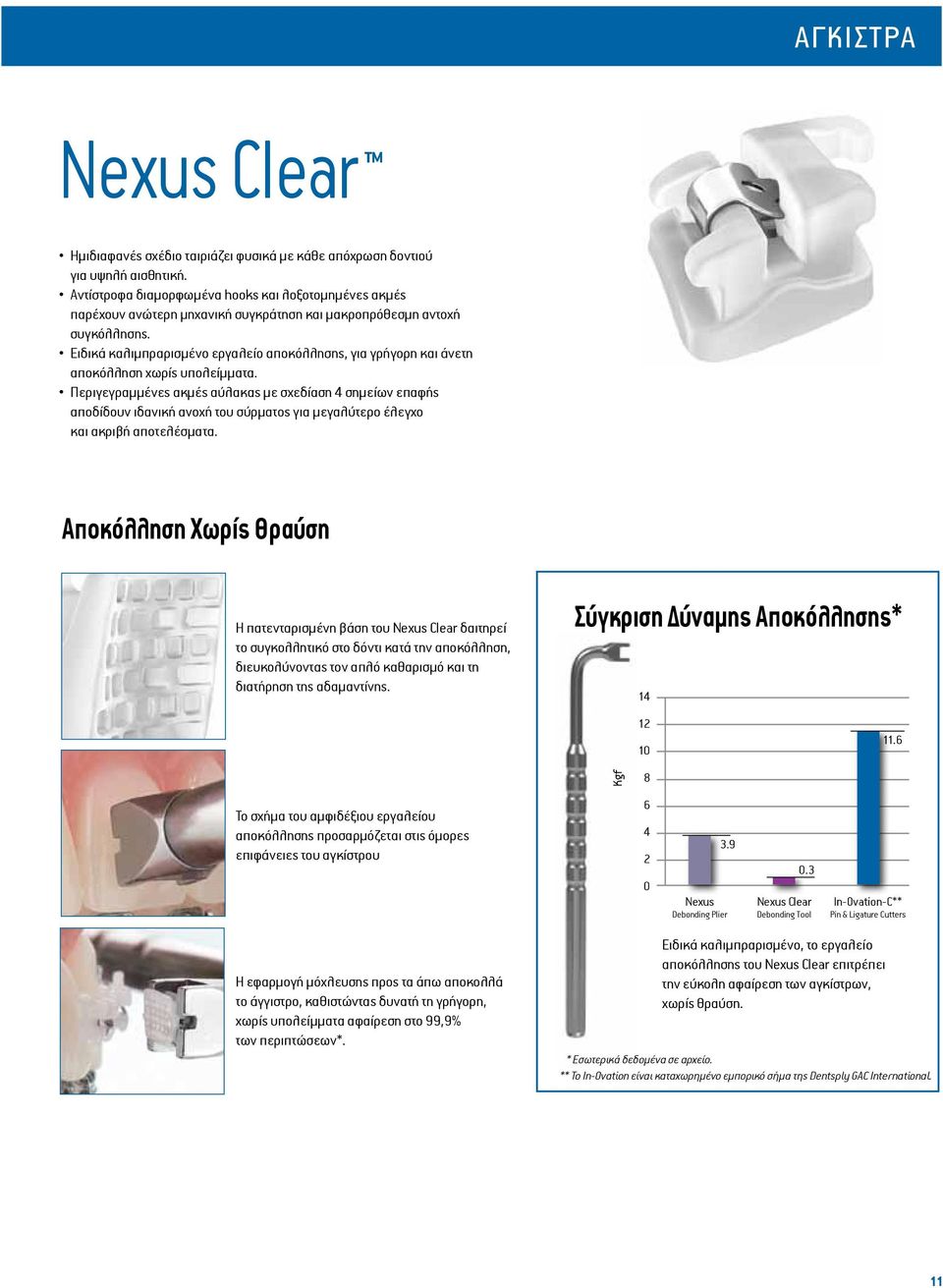

11 Άγκιστρα Nexus Clear Ημιδιαφανές σχέδιο ταιριάζει φυσικά με κάθε απόχρωση δοντιού για υψηλή αισθητική. Αντίστροφα διαμορφωμένα hooks και λοξοτομημένες ακμές παρέχουν ανώτερη μηχανική συγκράτηση και μακροπρόθεσμη αντοχή συγκόλλησης. Ειδικά καλιμπραρισμένο εργαλείο αποκόλλησης, για γρήγορη και άνετη αποκόλληση χωρίς υπολείμματα. Περιγεγραμμένες ακμές αύλακας με σχεδίαση 4 σημείων επαφής αποδίδουν ιδανική ανοχή του σύρματος για μεγαλύτερο έλεγχο και ακριβή αποτελέσματα. Αποκόλληση Χωρίς Θραύση Η πατενταρισμένη βάση του Nexus Clear δαιτηρεί το συγκολλητικό στο δόντι κατά την αποκόλληση, διευκολύνοντας τον απλό καθαρισμό και τη διατήρηση της αδαμαντίνης. Σύγκριση Δύναμης Αποκόλλησης* Kgf 8 Το σχήμα του αμφιδέξιου εργαλείου αποκόλλησης προσαρμόζεται στις όμορες επιφάνειες του αγκίστρου Nexus Debonding Plier 0.3 Nexus Clear Debonding Tool In-Ovation-C** Pin & Ligature Cutters Η εφαρμογή μόχλευσης προς τα άπω αποκολλά το άγγιστρο, καθιστώντας δυνατή τη γρήγορη, χωρίς υπολείμματα αφαίρεση στο 99,9% των περιπτώσεων*. Ειδικά καλιμπραρισμένο, το εργαλείο αποκόλλησης του Nexus Clear επιτρέπει την εύκολη αφαίρεση των αγκίστρων, χωρίς θραύση. * Εσωτερικά δεδομένα σε αρχείο. ** Το In-Ovation είναι καταχωρημένο εμπορικό σήμα της Dentsply GAC International. 11

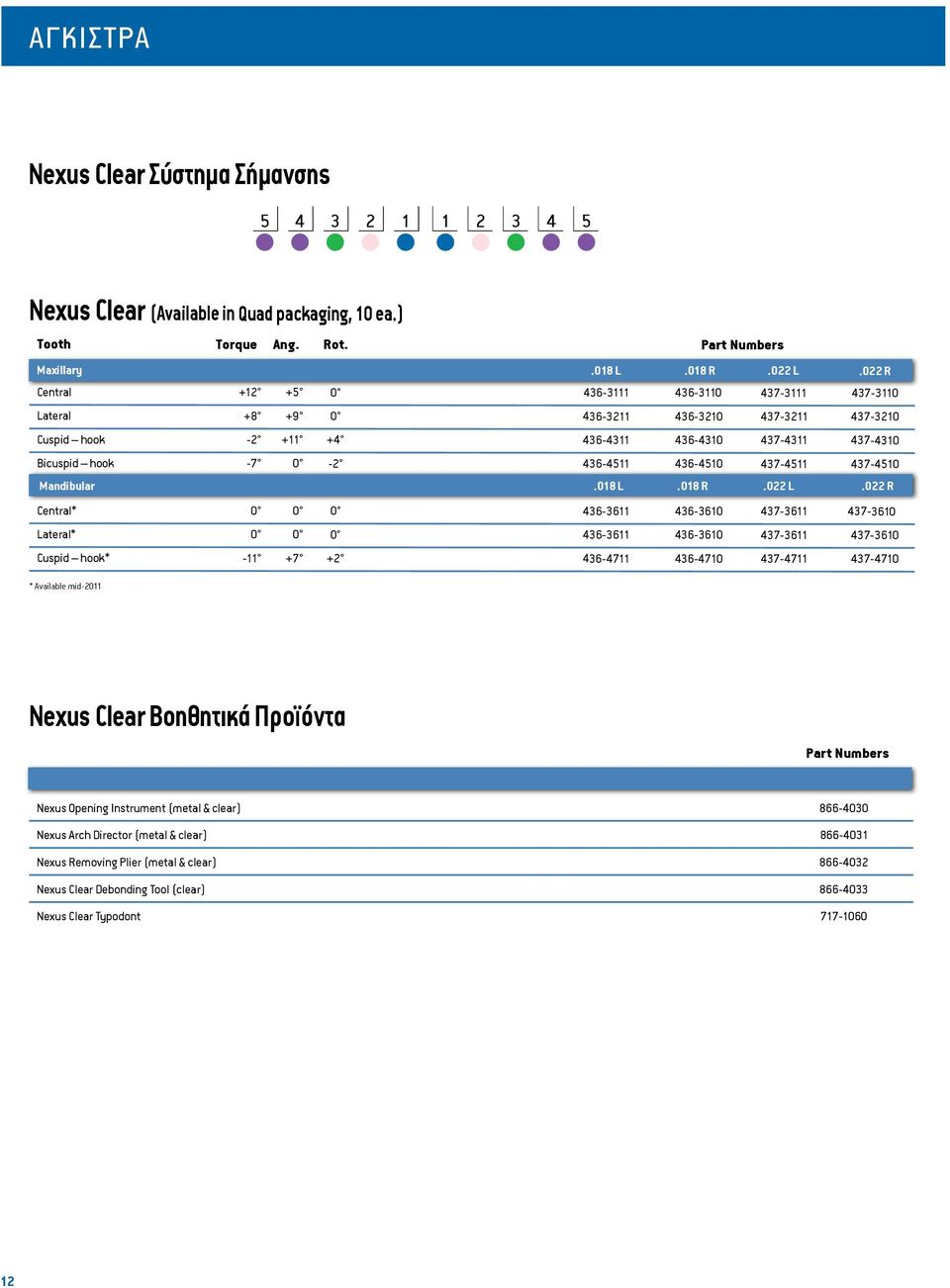

12 Άγκιστρα Nexus Clear Σύστημα Σήμανσης Nexus Clear (Available in Quad packaging, 10 ea.) Tooth Torque Ang. Rot. Part Numbers Maxillary.018 L.018 R.022 L.022 R Central Lateral Cuspid hook Bicuspid hook Mandibular.018 L.018 R.022 L.022 R Central* R Lateral* Cuspid hook* * Available mid-2011 Nexus Clear Βοηθητικά Προϊόντα Part Numbers Nexus Opening Instrument (metal & clear) Nexus Arch Director (metal & clear) Nexus Removing Plier (metal & clear) Nexus Clear Debonding Tool (clear) Nexus Clear Typodont

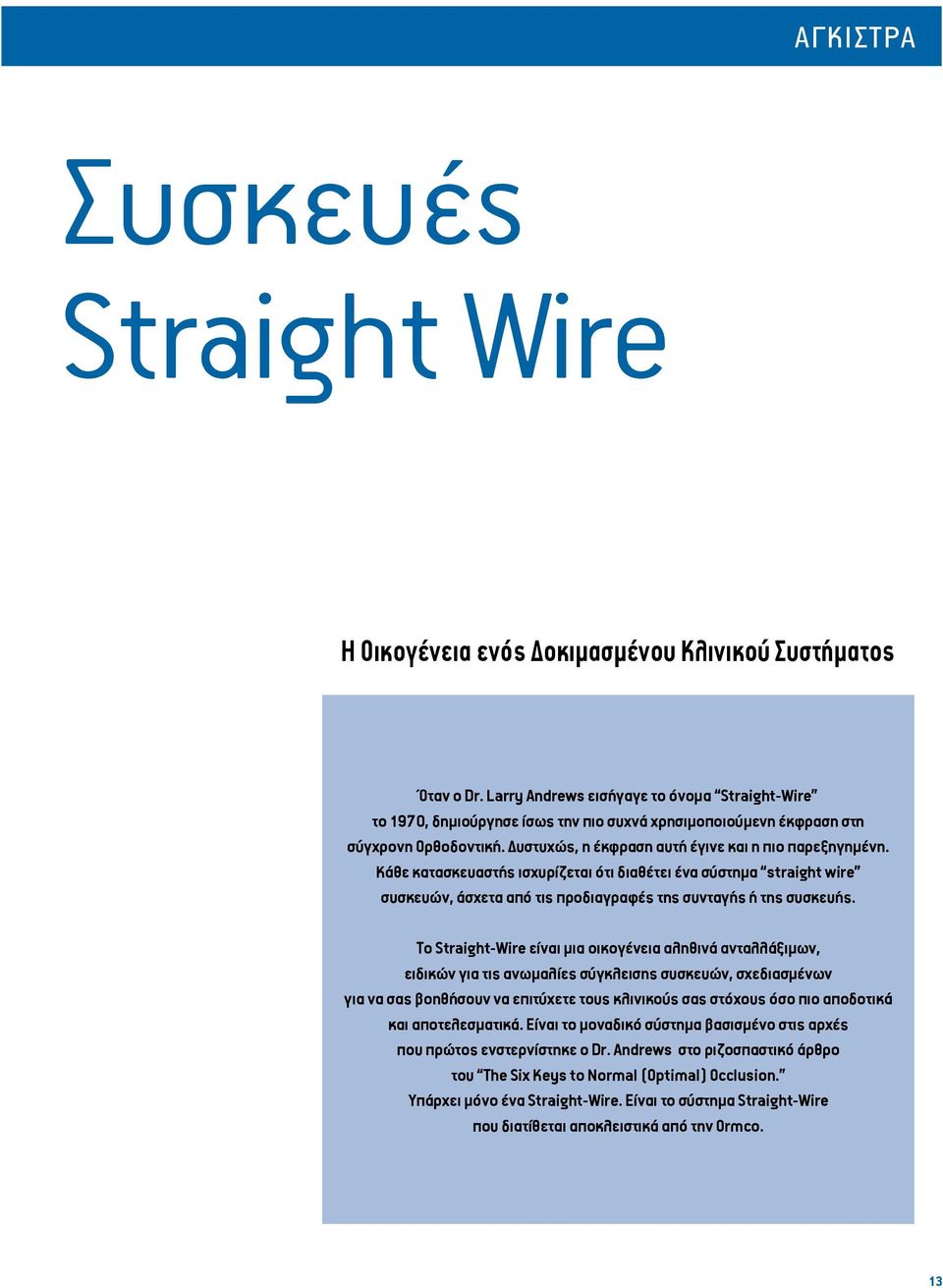

13 Άγκιστρα Συσκευές Straight Wire Η Οικογένεια ενός Δοκιμασμένου Κλινικού Συστήματος Όταν ο Dr. Larry Andrews εισήγαγε το όνομα Straight-Wire το 1970, δημιούργησε ίσως την πιο συχνά χρησιμοποιούμενη έκφραση στη σύγχρονη Ορθοδοντική. Δυστυχώς, η έκφραση αυτή έγινε και η πιο παρεξηγημένη. Κάθε κατασκευαστής ισχυρίζεται ότι διαθέτει ένα σύστημα straight wire συσκευών, άσχετα από τις προδιαγραφές της συνταγής ή της συσκευής. Το Straight-Wire είναι μια οικογένεια αληθινά ανταλλάξιμων, ειδικών για τις ανωμαλίες σύγκλεισης συσκευών, σχεδιασμένων για να σας βοηθήσουν να επιτύχετε τους κλινικούς σας στόχους όσο πιο αποδοτικά και αποτελεσματικά. Είναι το μοναδικό σύστημα βασισμένο στις αρχές που πρώτος ενστερνίστηκε ο Dr. Andrews στο ριζοσπαστικό άρθρο του The Six Keys to Normal (Optimal) Occlusion. Υπάρχει μόνο ένα Straight-Wire. Είναι το σύστημα Straight-Wire που διατίθεται αποκλειστικά από την Ormco. 13

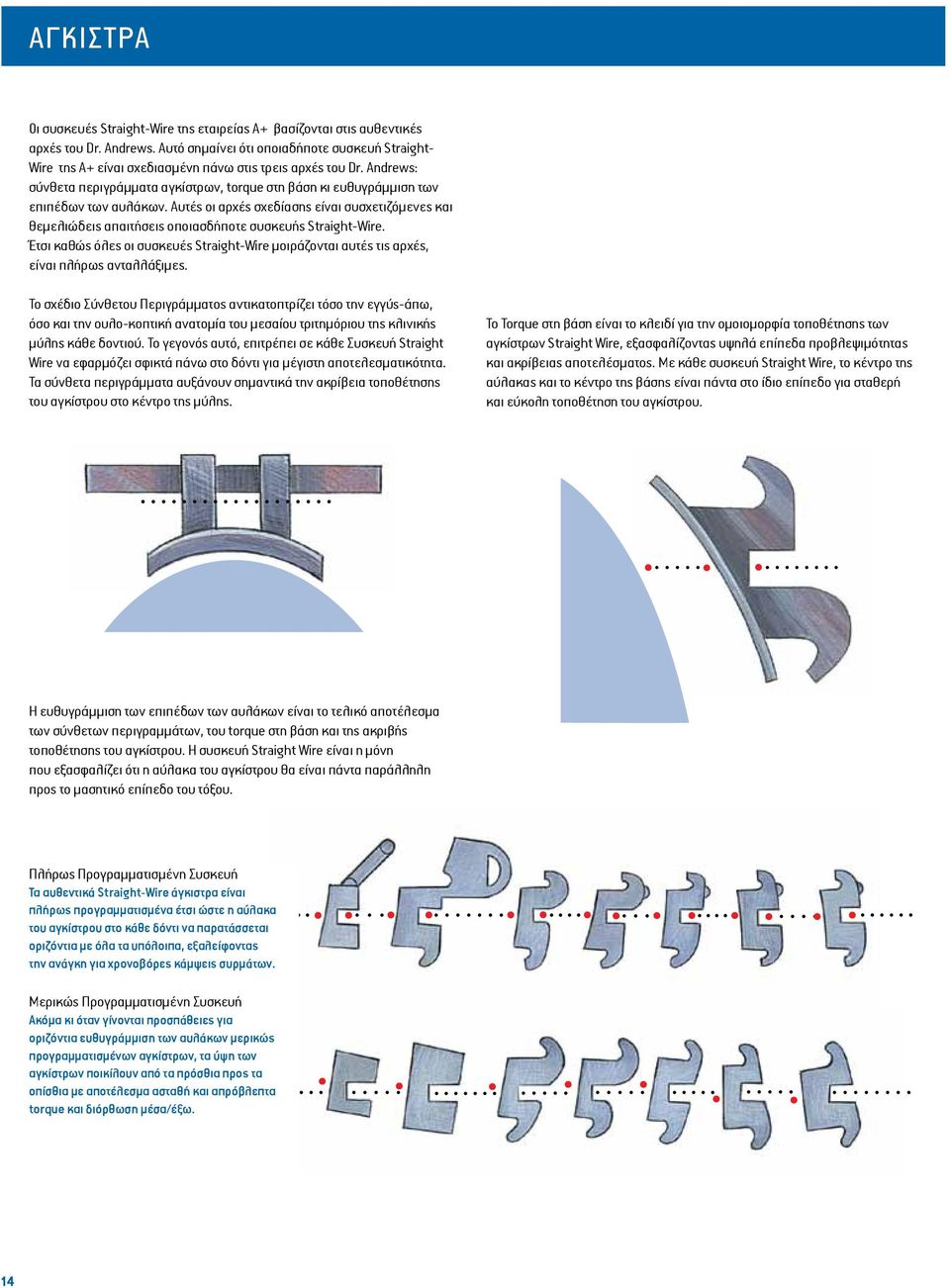

14 Άγκιστρα Οι συσκευές Straight-Wire της εταιρείας Α+ βασίζονται στις αυθεντικές αρχές του Dr. Andrews. Αυτό σημαίνει ότι οποιαδήποτε συσκευή Straight- Wire της Α+ είναι σχεδιασμένη πάνω στις τρεις αρχές του Dr. Andrews: σύνθετα περιγράμματα αγκίστρων, torque στη βάση κι ευθυγράμμιση των επιπέδων των αυλάκων. Αυτές οι αρχές σχεδίασης είναι συσχετιζόμενες και θεμελιώδεις απαιτήσεις οποιασδήποτε συσκευής Straight-Wire. Έτσι καθώς όλες οι συσκευές Straight-Wire μοιράζονται αυτές τις αρχές, είναι πλήρως ανταλλάξιμες. Το σχέδιο Σύνθετου Περιγράμματος αντικατοπτρίζει τόσο την εγγύς-άπω, όσο και την ουλο-κοπτική ανατομία του μεσαίου τριτημόριου της κλινικής μύλης κάθε δοντιού. Το γεγονός αυτό, επιτρέπει σε κάθε Συσκευή Straight Wire να εφαρμόζει σφικτά πάνω στο δόντι για μέγιστη αποτελεσματικότητα. Τα σύνθετα περιγράμματα αυξάνουν σημαντικά την ακρίβεια τοποθέτησης του αγκίστρου στο κέντρο της μύλης. Το Torque στη βάση είναι το κλειδί για την ομοιομορφία τοποθέτησης των αγκίστρων Straight Wire, εξασφαλίζοντας υψηλά επίπεδα προβλεψιμότητας και ακρίβειας αποτελέσματος. Με κάθε συσκευή Straight Wire, το κέντρο της αύλακας και το κέντρο της βάσης είναι πάντα στο ίδιο επίπεδο για σταθερή και εύκολη τοποθέτηση του αγκίστρου. Η ευθυγράμμιση των επιπέδων των αυλάκων είναι το τελικό αποτέλεσμα των σύνθετων περιγραμμάτων, του torque στη βάση και της ακριβής τοποθέτησης του αγκίστρου. Η συσκευή Straight Wire είναι η μόνη που εξασφαλίζει ότι η αύλακα του αγκίστρου θα είναι πάντα παράλληλη προς το μασητικό επίπεδο του τόξου. Πλήρως Προγραμματισμένη Συσκευή Τα αυθεντικά Straight-Wire άγκιστρα είναι πλήρως προγραμματισμένα έτσι ώστε η αύλακα του αγκίστρου στο κάθε δόντι να παρατάσσεται οριζόντια με όλα τα υπόλοιπα, εξαλείφοντας την ανάγκη για χρονοβόρες κάμψεις συρμάτων. Μερικώς Προγραμματισμένη Συσκευή Ακόμα κι όταν γίνονται προσπάθειες για οριζόντια ευθυγράμμιση των αυλάκων μερικώς προγραμματισμένων αγκίστρων, τα ύψη των αγκίστρων ποικίλουν από τα πρόσθια προς τα οπίσθια με αποτέλεσμα ασταθή και απρόβλεπτα torque και διόρθωση μέσα/έξω. 14

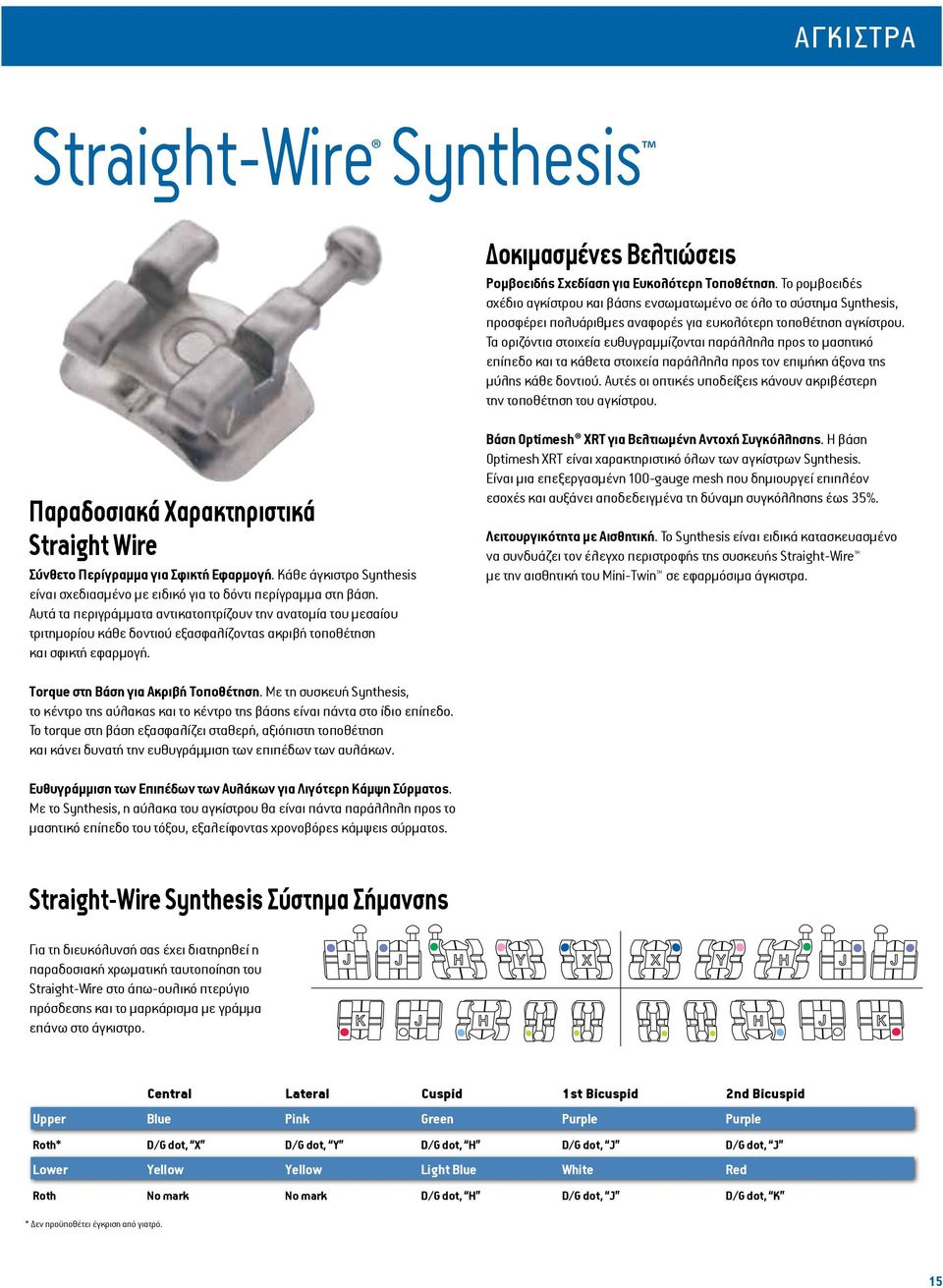

15 Άγκιστρα Straight-Wire Synthesis Δοκιμασμένες Βελτιώσεις Ρομβοειδής Σχεδίαση για Ευκολότερη Τοποθέτηση. Το ρομβοειδές σχέδιο αγκίστρου και βάσης ενσωματωμένο σε όλο το σύστημα Synthesis, προσφέρει πολυάριθμες αναφορές για ευκολότερη τοποθέτηση αγκίστρου. Τα οριζόντια στοιχεία ευθυγραμμίζονται παράλληλα προς το μασητικό επίπεδο και τα κάθετα στοιχεία παράλληλα προς τον επιμήκη άξονα της μύλης κάθε δοντιού. Αυτές οι οπτικές υποδείξεις κάνουν ακριβέστερη την τοποθέτηση του αγκίστρου. Παραδοσιακά Χαρακτηριστικά Straight Wire Σύνθετο Περίγραμμα για Σφικτή Εφαρμογή. Κάθε άγκιστρο Synthesis είναι σχεδιασμένο με ειδικό για το δόντι περίγραμμα στη βάση. Αυτά τα περιγράμματα αντικατοπτρίζουν την ανατομία του μεσαίου τριτημορίου κάθε δοντιού εξασφαλίζοντας ακριβή τοποθέτηση και σφικτή εφαρμογή. Βάση Optimesh XRT για Βελτιωμένη Αντοχή Συγκόλλησης. Η βάση Optimesh ΧRT είναι χαρακτηριστικό όλων των αγκίστρων Synthesis. Είναι μια επεξεργασμένη 100-gauge mesh που δημιουργεί επιπλέον εσοχές και αυξάνει αποδεδειγμένα τη δύναμη συγκόλλησης έως 35%. Λειτουργικότητα με Αισθητική. Το Synthesis είναι ειδικά κατασκευασμένο να συνδυάζει τον έλεγχο περιστροφής της συσκευής Straight-Wire TM με την αισθητική του Mini-Twin TM σε εφαρμόσιμα άγκιστρα. Torque στη Βάση για Ακριβή Τοποθέτηση. Με τη συσκευή Synthesis, το κέντρο της αύλακας και το κέντρο της βάσης είναι πάντα στο ίδιο επίπεδο. Το torque στη βάση εξασφαλίζει σταθερή, αξιόπιστη τοποθέτηση και κάνει δυνατή την ευθυγράμμιση των επιπέδων των αυλάκων. Ευθυγράμμιση των Επιπέδων των Αυλάκων για Λιγότερη Κάμψη Σύρματος. Με το Synthesis, η αύλακα του αγκίστρου θα είναι πάντα παράλληλη προς το μασητικό επίπεδο του τόξου, εξαλείφοντας χρονοβόρες κάμψεις σύρματος. Straight-Wire Synthesis Σύστημα Σήμανσης Για τη διευκόλυνσή σας έχει διατηρηθεί η παραδοσιακή χρωματική ταυτοποίηση του Straight-Wire στο άπω-ουλικό πτερύγιο πρόσδεσης και το μαρκάρισμα με γράμμα επάνω στο άγκιστρο. Central Lateral Cuspid 1st Bicuspid 2nd Bicuspid Upper Blue Pink Green Purple Purple Roth* D/G dot, X D/G dot, Y D/G dot, H D/G dot, J D/G dot, J Lower Yellow Yellow Light Blue White Red Roth No mark No mark D/G dot, H D/G dot, J D/G dot, K * Δεν προϋποθέτει έγκριση από γιατρό. 15

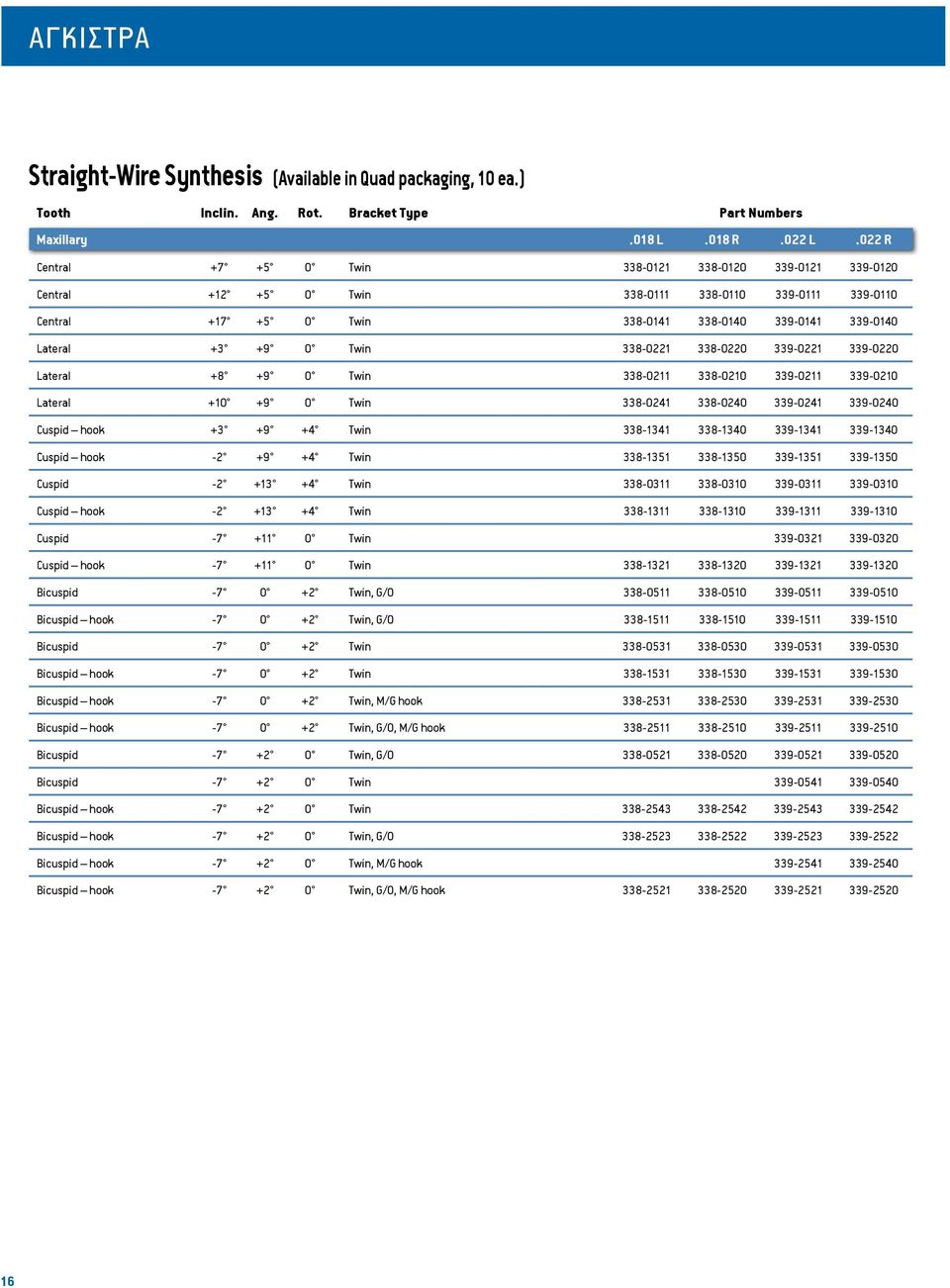

16 Άγκιστρα Straight-Wire Synthesis (Available in Quad packaging, 10 ea.) Tooth Inclin. Ang. Rot. Bracket Type Part Numbers Maxillary.018 L.018 R.022 L.022 R Central Twin Central Twin Central Twin Lateral Twin Lateral Twin Lateral Twin Cuspid hook Twin Cuspid hook Twin Cuspid Twin Cuspid hook Twin Cuspid Twin Cuspid hook Twin Bicuspid Twin, G/O Bicuspid hook Twin, G/O Bicuspid Twin Bicuspid hook Twin Bicuspid hook Twin, M/G hook Bicuspid hook Twin, G/O, M/G hook Bicuspid Twin, G/O Bicuspid Twin Bicuspid hook Twin Bicuspid hook Twin, G/O Bicuspid hook Twin, M/G hook Bicuspid hook Twin, G/O, M/G hook

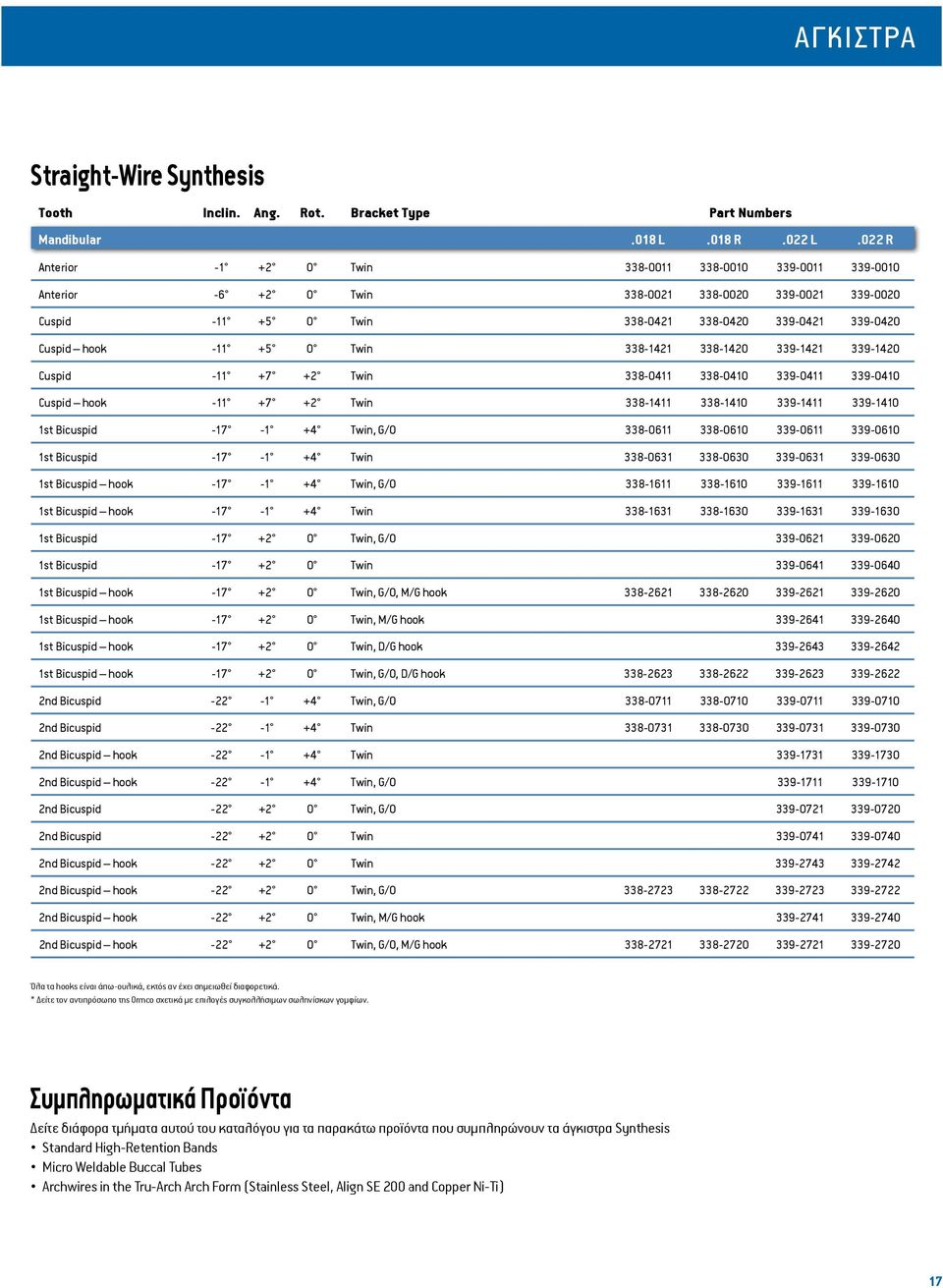

17 Άγκιστρα Straight-Wire Synthesis Tooth Inclin. Ang. Rot. Bracket Type Part Numbers Mandibular.018 L.018 R.022 L.022 R Anterior Twin Anterior Twin Cuspid Twin Cuspid hook Twin Cuspid Twin Cuspid hook Twin st Bicuspid Twin, G/O st Bicuspid Twin st Bicuspid hook Twin, G/O st Bicuspid hook Twin st Bicuspid Twin, G/O st Bicuspid Twin st Bicuspid hook Twin, G/O, M/G hook st Bicuspid hook Twin, M/G hook st Bicuspid hook Twin, D/G hook st Bicuspid hook Twin, G/O, D/G hook nd Bicuspid Twin, G/O nd Bicuspid Twin nd Bicuspid hook Twin nd Bicuspid hook Twin, G/O nd Bicuspid Twin, G/O nd Bicuspid Twin nd Bicuspid hook Twin nd Bicuspid hook Twin, G/O nd Bicuspid hook Twin, M/G hook nd Bicuspid hook Twin, G/O, M/G hook Όλα τα hooks είναι άπω-ουλικά, εκτός αν έχει σημειωθεί διαφορετικά. * Δείτε τον αντιπρόσωπο της Ormco σχετικά με επιλογές συγκολλήσιμων σωληνίσκων γομφίων. Συμπληρωματικά Προϊόντα Δείτε διάφορα τμήματα αυτού του καταλόγου για τα παρακάτω προϊόντα που συμπληρώνουν τα άγκιστρα Synthesis Standard High-Retention Bands Micro Weldable Buccal Tubes Archwires in the Tru-Arch Arch Form (Stainless Steel, Align SE 200 and Copper Ni-Ti) 17

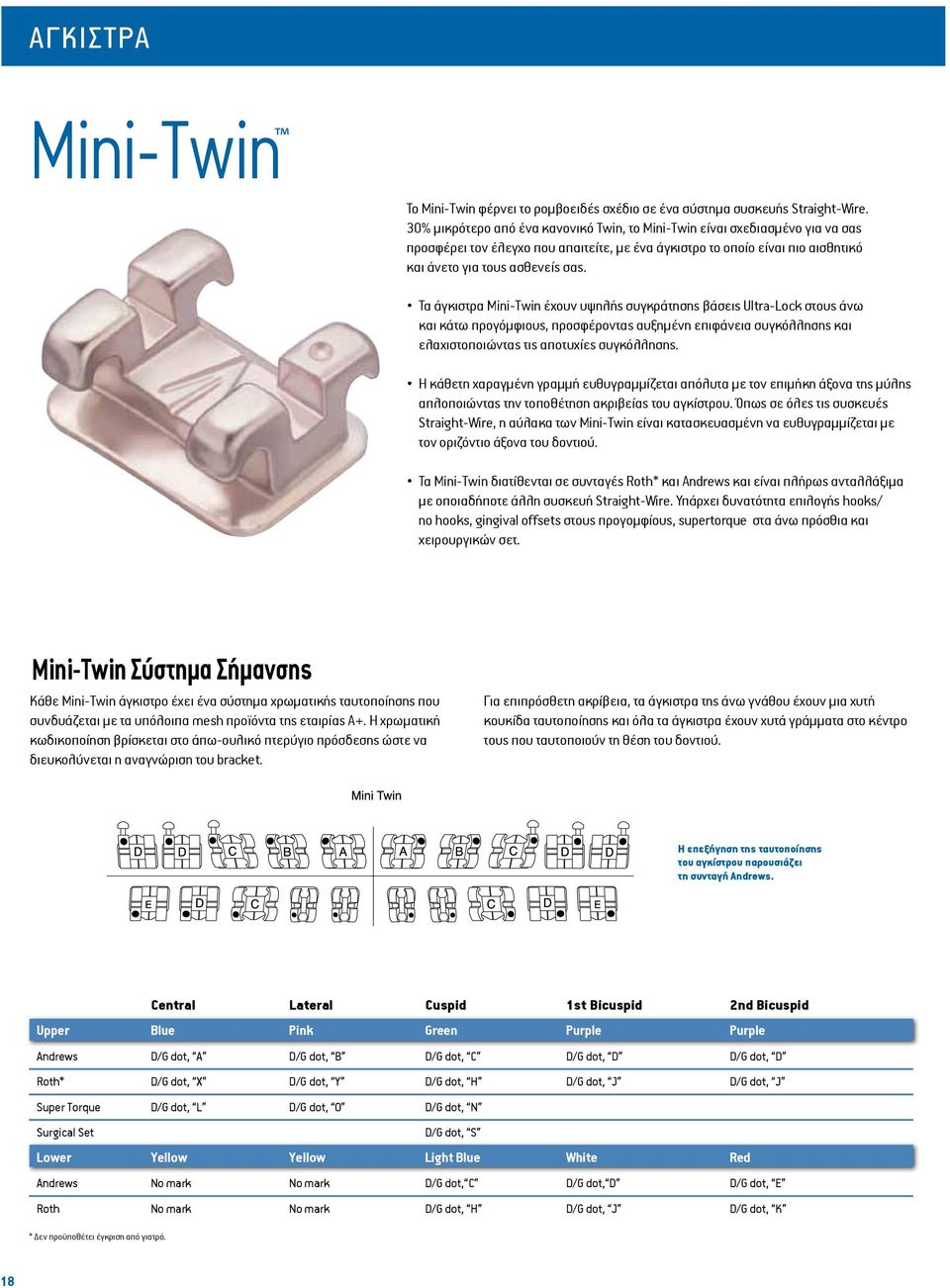

18 Άγκιστρα Mini-Twin Το Mini-Twin φέρνει το ρομβοειδές σχέδιο σε ένα σύστημα συσκευής Straight-Wire. 30% μικρότερο από ένα κανονικό Twin, το Mini-Twin είναι σχεδιασμένο για να σας προσφέρει τον έλεγχο που απαιτείτε, με ένα άγκιστρο το οποίο είναι πιο αισθητικό και άνετο για τους ασθενείς σας. Τα άγκιστρα Mini-Twin έχουν υψηλής συγκράτησης βάσεις Ultra-Lock στους άνω και κάτω προγόμφιους, προσφέροντας αυξημένη επιφάνεια συγκόλλησης και ελαχιστοποιώντας τις αποτυχίες συγκόλλησης. Η κάθετη χαραγμένη γραμμή ευθυγραμμίζεται απόλυτα με τον επιμήκη άξονα της μύλης απλοποιώντας την τοποθέτηση ακριβείας του αγκίστρου. Όπως σε όλες τις συσκευές Straight-Wire, η αύλακα των Mini-Twin είναι κατασκευασμένη να ευθυγραμμίζεται με τον οριζόντιο άξονα του δοντιού. Τα Mini-Twin διατίθενται σε συνταγές Roth* και Andrews και είναι πλήρως ανταλλάξιμα με οποιαδήποτε άλλη συσκευή Straight-Wire. Υπάρχει δυνατότητα επιλογής hooks/ no hooks, gingival offsets στους προγομφίους, supertorque στα άνω πρόσθια και χειρουργικών σετ. Mini-Twin Σύστημα Σήμανσης Κάθε Mini-Twin άγκιστρο έχει ένα σύστημα χρωματικής ταυτοποίησης που συνδυάζεται με τα υπόλοιπα mesh προϊόντα της εταιρίας Α+. Η χρωματική κωδικοποίηση βρίσκεται στο άπω-ουλικό πτερύγιο πρόσδεσης ώστε να διευκολύνεται η αναγνώριση του bracket. Για επιπρόσθετη ακρίβεια, τα άγκιστρα της άνω γνάθου έχουν μια χυτή κουκίδα ταυτοποίησης και όλα τα άγκιστρα έχουν χυτά γράμματα στο κέντρο τους που ταυτοποιούν τη θέση του δοντιού. Η επεξήγηση της ταυτοποίησης του αγκίστρου παρουσιάζει τη συνταγή Andrews. Central Lateral Cuspid 1st Bicuspid 2nd Bicuspid Upper Blue Pink Green Purple Purple Andrews D/G dot, A D/G dot, B D/G dot, C D/G dot, D D/G dot, D Roth* D/G dot, X D/G dot, Y D/G dot, H D/G dot, J D/G dot, J Super Torque D/G dot, L D/G dot, O D/G dot, N Surgical Set D/G dot, S Lower Yellow Yellow Light Blue White Red Andrews No mark No mark D/G dot, C D/G dot, D D/G dot, E Roth No mark No mark D/G dot, H D/G dot, J D/G dot, K * Δεν προϋποθέτει έγκριση από γιατρό. 18

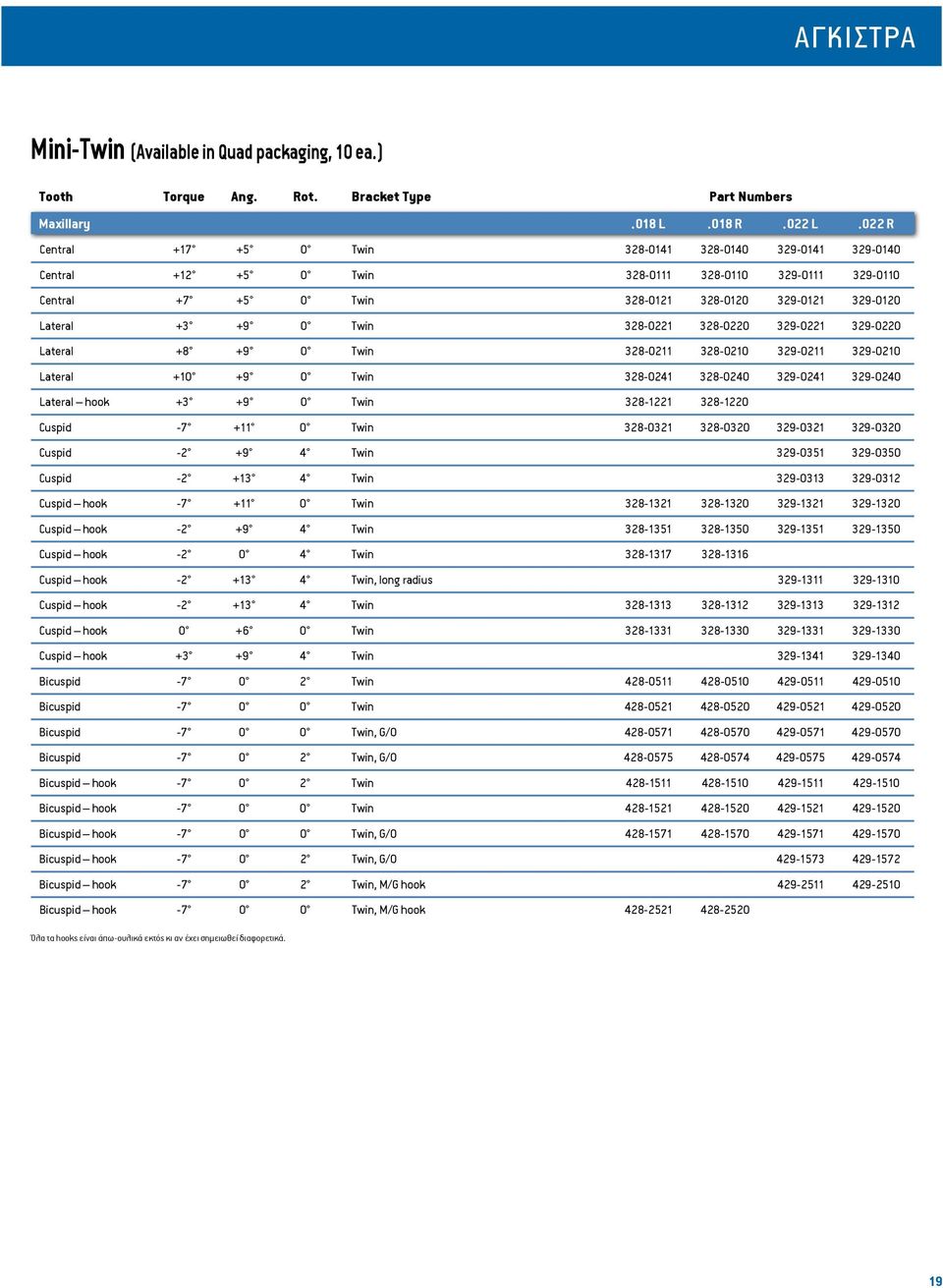

19 Άγκιστρα Mini-Twin (Available in Quad packaging, 10 ea.) Tooth Torque Ang. Rot. Bracket Type Part Numbers Maxillary.018 L.018 R.022 L.022 R Central Twin Central Twin Central Twin Lateral Twin Lateral Twin Lateral Twin Lateral hook Twin Cuspid Twin Cuspid Twin Cuspid Twin Cuspid hook Twin Cuspid hook Twin Cuspid hook Twin Cuspid hook Twin, long radius Cuspid hook Twin Cuspid hook Twin Cuspid hook Twin Bicuspid Twin Bicuspid Twin Bicuspid Twin, G/O Bicuspid Twin, G/O Bicuspid hook Twin Bicuspid hook Twin Bicuspid hook Twin, G/O Bicuspid hook Twin, G/O Bicuspid hook Twin, M/G hook Bicuspid hook Twin, M/G hook Όλα τα hooks είναι άπω-ουλικά εκτός κι αν έχει σημειωθεί διαφορετικά. 19

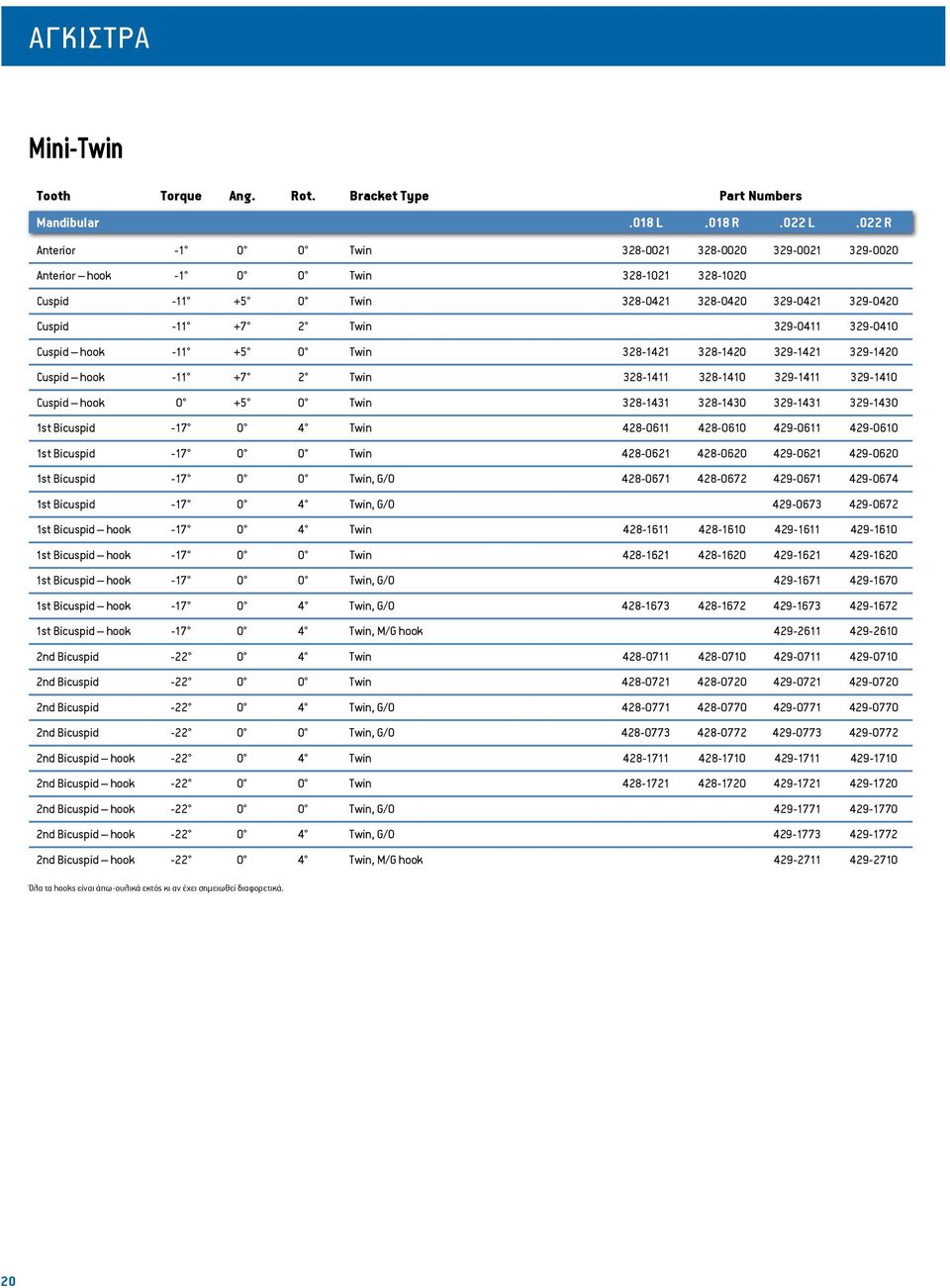

20 Άγκιστρα Mini-Twin Tooth Torque Ang. Rot. Bracket Type Part Numbers Mandibular.018 L.018 R.022 L.022 R Anterior Twin Anterior hook Twin Cuspid Twin Cuspid Twin Cuspid hook Twin Cuspid hook Twin Cuspid hook Twin st Bicuspid Twin st Bicuspid Twin st Bicuspid Twin, G/O st Bicuspid Twin, G/O st Bicuspid hook Twin st Bicuspid hook Twin st Bicuspid hook Twin, G/O st Bicuspid hook Twin, G/O st Bicuspid hook Twin, M/G hook nd Bicuspid Twin nd Bicuspid Twin nd Bicuspid Twin, G/O nd Bicuspid Twin, G/O nd Bicuspid hook Twin nd Bicuspid hook Twin nd Bicuspid hook Twin, G/O nd Bicuspid hook Twin, G/O nd Bicuspid hook Twin, M/G hook Όλα τα hooks είναι άπω-ουλικά εκτός κι αν έχει σημειωθεί διαφορετικά. 20

21 Άγκιστρα Mini-Twin VS Κάθε Mini-Twin άγκιστρο έχει ένα σύστημα χρωματικής ταυτοποίησης που συνδυάζεται με τα άλλα προϊόντα mesh Straight-Wire. Η χρωματική ταυτοποίηση είναι στο άπω-ουλικό πτερύγιο πρόσδεσης, ώστε η ταυτοποίηση του αγκίστρου να είναι εύκολη. Για επιπρόσθετη ακρίβεια, τα άνω άγκιστρα έχουν μια χυτή κουκίδα ταυτοποίησης. Η κάθετη αύλακα έχει διαστάσεις.018 x.018. Mini-Twin Vertical Slot Σύστημα Σήμανσης Central Lateral Cuspid 1st Bicuspid 2nd Bicuspid Upper Blue Pink Green Purple Purple Roth* D/G dot D/G dot D/G dot D/G dot D/G dot Bi-dimensional D/G dot D/G dot, M/G D/G dot, M/O D/G dot, D/O D/G dot, D/O Lower Yellow Yellow Light Blue White Red Roth D/G dash D/G dash D/G dash, M/G D/G dash, O/M D/G dash, D/O Bi-dimensional D/G dash D/G dash D/G dash, M/G D/G dash, O/M D/G dash, D/O * Δεν προϋποθέτει έγκριση από γιατρό. Mini-Twin Vertical Slot (Available in Quad packaging, 10 ea.) Tooth Torque Ang. Rot. Bracket Type Part Numbers Maxillary.018 L.018 R.022 L.022 R Central Twin Lateral Twin Cuspid Twin Cuspid hook Twin Cuspid hook Twin, large radius Bicuspid Twin Bicuspid hook Twin Mandibular.018 L.018 R.022 L.022 R Anterior Twin Cuspid Twin Cuspid hook Twin st Bicuspid Twin st Bicuspid hook Twin nd Bicuspid Twin nd Bicuspid hook Twin Όλα τα hooks είναι άπω-ουλικά εκτός κι αν έχει σημειωθεί διαφορετικά. 21

22 Άγκιστρα Mini Diamond Twin Το Mini Diamond δημιουργήθηκε για να ανταποκριθεί στις ανάγκες του ασθενούς για ένα αισθητικότερο άγκιστρο. Το Mini Diamond υποστηρίζεται από χρόνια έρευνας και ανάπτυξης. Σκοπός είναι η βελτίωση της αισθητικής σμικραίνοντας το άγκιστρο χωρίς συμβιβασμούς στη λειτουργία. Το Mini Diamond προσφέρει τα ίδια πλεονεκτήματα σε σχέση με τα παραδοσιακά άγκιστρα όσον αφορά την ακριβή τοποθέτηση συν επιπλέον: βελτιωμένη αισθητική και υγιεινή με 30% μείωση του συνολικού μεγέθους του αγκίστρου. Περισσότερη άνεση του ασθενούς με βελτιωμένα προστομιακά περιγράμματα. βελτιωμένη χρηστικότητα με εκλεπτυσμένα Hemi Hooks TM και μόνιμο μαρκάρισμα ταυτοποίησης. Αυτοπεποίθηση στην απόδοση. Το Mini Diamond κατασκευάζεται από σκληρότερου βαθμού ανοξείδωτο ατσάλι σε σχέση με τα παραδοσιακά άγκιστρα. Το αποτέλεσμα είναι ένα μικρότερο άγκιστρο χωρίς συμβιβασμούς στην αντοχή. Mini Diamond Σύστημα Σήμανσης Ανοιχτή Βούλα ( ) = Άνω Γνάθος Κόκκινη βούλα ( ) = Κάτω Γνάθος Στο Mini Diamond ή σε άλλα γωνιώδη σύνολα, η βούλα βρίσκεται στο άπω-ουλικό πτερύγιο πρόσδεσης (twin) ή στο ουλικό πτερύγιο πρόσδεσης (single). Σε μη γωνιώδη σύνολα, οι βούλες μπορεί να είναι στο ένα από τα δύο ουλικά πτερύγια πρόσδεσης. Στους κάτω προγόμφιους, όπου διαφέρουν οι ροπές, οι 2οι προγόμφιοι έχουν βούλες και στα δύο ουλικά πτερύγια πρόσδεσης. Οι κάτω κυνόδοντες και προγόμφιοι έχουν επίσης μια χαραγμένη γραμμή στα κοπτικά πτερύγια πρόσδεσης. Mini Diamond Twin (Available in Quad packaging, 10 ea.) Tooth Torque Ang. Bracket Type MD In/Out Part Numbers Maxillary In millimeters.018 L.018 R.022 L.022 R Central 0 0 Twin /Universal /Universal Central Twin Central Twin Central Twin Central Twin Central Twin Lateral 0 0 Twin /Universal /Universal Lateral 0 +8 Twin Lateral Twin Lateral Twin Lateral hook Twin Όλα τα hooks είναι άπω-ουλικά εκτός κι αν έχει σημειωθεί διαφορετικά. 22

23 Άγκιστρα Mini Diamond Twin (συνέχεια) Tooth Torque Ang. Bracket Type MD In/Out Part Numbers Maxillary In millimeters.018 L.018 R.022 L.022 R Lateral Twin Lateral hook Twin Lateral Twin Lateral Twin Lateral Twin Cuspid Twin Cuspid hook Twin Cuspid 0 0 Twin /Universal /Universal Cuspid Twin Cuspid hook Twin Cuspid/Bicuspid Twin Cuspid/Bicuspid hook Twin Cuspid Twin Cuspid Twin Cuspid hook Twin Cuspid hook Twin, M/G hook Cuspid/Bicuspid Twin Cuspid/Bicuspid hook Twin Bicuspid -7 0 Twin /Universal /Universal Bicuspid -7 0 Twin, G/O /Universal /Universal Bicuspid hook -7 0 Twin Bicuspid hook -7 0 Twin, G/O Bicuspid hook Twin Bicuspid 0 0 Twin /Universal /Universal Bicuspid 0 0 Twin, G/O /Universal /Universal Όλα τα hooks είναι άπω-ουλικά εκτός κι αν έχει σημειωθεί διαφορετικά. 23

24 Άγκιστρα Mini Diamond (συνέχεια) Mini Diamond Twin (συνέχεια) Tooth Torque Ang. Bracket Type MD In/Out Part Numbers Mandibular.018 L.018 R.022 L.022 R Anterior -6 0 Twin, semi-wedge /Universal /Universal Anterior -1 0 Twin, semi-wedge /Universal /Universal Anterior -1 0 Twin, semi-wedge on mini pad /Universal /Universal Anterior 0 0 Twin, semi-wedge /Universal /Universal Anterior +4 0 Twin, semi-wedge /Universal Cuspid Twin Cuspid hook Twin Cuspid Twin Cuspid hook Twin Cuspid 0 +6 Twin Cuspid hook 0 +6 Twin Cuspid Twin Cuspid hook Twin, M/G hook st Bicuspid Twin /Universal /Universal 1st Bicuspid hook Twin st Bicuspid Twin, G/O /Universal /Universal 1st Bicuspid hook Twin, G/O st Bicuspid Twin /Universal /Universal 1st Bicuspid hook Twin st Bicuspid Twin, G/O /Universal /Universal 1st Bicuspid hook Twin, G/O nd Bicuspid Twin /Universal /Universal 2nd Bicuspid hook Twin nd Bicuspid Twin, G/O /Universal /Universal 2nd Bicuspid hook Twin, G/O nd Bicuspid Twin /Universal /Universal 2nd Bicuspid hook Twin nd Bicuspid Twin, G/O /Universal /Universal 2nd Bicuspid hook Twin, G/O Όλα τα hooks είναι άπω-ουλικά εκτός κι αν έχει σημειωθεί διαφορετικά. 24

25 Άγκιστρα Mini Diamond Vertical Slot (.018 x.018) (Available in Quad packaging, 10 ea.) Tooth Torque Ang. Bracket Type M/D In/Out Part Numbers Maxillary in millimeters. 018 L.018 R.022 L.022 R Central Vertical Slot Lateral Vertical Slot Cuspid Vertical Slot Cuspid hook Vertical Slot Bicuspid -7 0 Vertical Slot /Universal /Universal Bicuspid -7 0 Vertical Slot, G/O /Universal /Universal Bicuspid 0 0 Vertical Slot /Universal Bicuspid 0 0 Vertical Slot, G/O /Universal /Universal Mandibular.018 L.018 R.022 L.022 R Anterior -1 0 Vertical Slot, semi-wedge /Universal /Universal Cuspid Vertical Slot Cuspid hook Vertical Slot st Bicuspid Vertical Slot /Universal /Universal 1st Bicuspid Vertical Slot, G/O /Universal /Universal 2nd Bicuspid Vertical Slot /Universal /Universal 2nd Bicuspid Vertical Slot, G/O /Universal /Universal Όλα τα hooks είναι άπω-ουλικά εκτός κι αν έχει σημειωθεί διαφορετικά. 25

26 Άγκιστρα Inspire ICE Η Καθαρή Επιλογή για Απόδοση στην Αισθητική Τα Inspire ICE διαφανή άγκιστρα είναι ένα ανεκτίμητο προϊόν για τους ορθοδοντικούς που θέλουν τα ιατρεία τους να προσφέρουν μια αισθητική λύση, μια λύση που θα αποδίδει κορυφαία αποτελέσματα στους ασθενείς, που χρειάζονται ήπια, μέτρια ή σημαντική μετακίνηση των δοντιών και πρωτοφανή έλεγχο θεραπείας. Τα Inspire ICE είναι κρυσταλλικά-διαυγή άγκιστρα από μονοκρυσταλλικό ζαφείρι που είναι πρακτικά αόρατα, ανεξάρτητα από την απόχρωση δοντιών του ασθενή. Οι διαστάσεις του αγκίστρου Inspire ICE είναι σχεδόν ταυτόσημες με αυτές των μεταλλικών αγκίστρων, με εξαιρετική αξιοπιστία και αντίσταση στη θραύση. Η μέγιστη αντοχή των πτερυγίων πρόσδεσης και η προηγμένη τεχνολογία θερμικής επεξεργασίας, προσδίδουν στο Inspire ICE διπλάσια αντίσταση στη θραύση σε σχέση με τα άλλα κεραμικά άγκιστρα και δύναμη ροπής η οποία είναι περίπου 3πλάσια σε σχέση με το βασικό ανταγωνιστή. Εύκολη αποκόλληση. Η πατενταρισμένη τεχνολογία ball-base της Ormco μειώνει την απαιτούμενη δύναμη αποκόλλησης. Εξαιρετική μηχανική ολίσθησης. Η εξαιρετική λεία, θερμικά στιλβωμένη επιφάνεια μειώνει δραματικά την τριβή. Λείο και άνετο. Έχει το χαμηλότερο προφίλ από όλα τα κεραμικά άγκιστρα, λεία επιφάνεια και αποστρογγυλεμένα περιγράμματα. Γρήγορη, ακριβής τοποθέτηση. Το ρομβοειδές σχήμα, το εξειδικευμένο για κάθε δόντι περίγραμμα βάσης καθώς και το μοναδικό Face-Paint TM σύστημα για αντίθεση μεταξύ δοντιού-άγκιστρου προσφέρουν γρήγορη και ακριβή τοποθέτηση του αγκίστρου. Inspire ICE Face-Paint Σύστημα Ταυτοποίησης Το Inspire ICE έχει το πατενταρισμένο σύστημα Face-Paint της Ormco, το οποίο σχεδιάστηκε για να διευκολύνει την τοποθέτηση του αγκίστρου και την ταυτοποίησή του. Η προστομιακή επιφάνεια είναι επικαλυμμένη με μια μη τοξική, υδατοδιαλυτή χρωστική, ενώ οι εσοχές της αύλακας και του πτερυγίου πρόσδεσης δεν έχουν χρώμα. Αυτό δημιουργεί ένα οπτικό αποτέλεσμα που κάνει την τοποθέτηση παιχνιδάκι. Ως γνήσια συσκευή Straight-Wire και αυθεντικό Twin άγκιστρο, το Inspire ICE μπορεί να συνδυαστεί με οποιοδήποτε άλλο Straight-Wire άγκιστρο μέσα στο τόξο, χωρίς συμβιβασμούς στη θεραπεία. Inspire ICE Εξαρτήματα Inspire ICE Κιτ Αποκόλλησης Inspire ICE Πένσα Αποκόλλησης

27 Άγκιστρα Inspire ICE (Available in Quad packaging, 10 ea.; 5 ea.; single-patient kit) Tooth Torque Ang. Rot. Bracket Type Part Numberslary Maxillary.018 L.018 R.022 L.022 R Central Twin Lateral Twin Cuspid Twin Cuspid hook Twin Bicuspid Twin Bicuspid hook Twin Mandibular.018 L.018 R.022 L.022 R Anterior Twin /Universal /Universal Cuspid Twin Cuspid hook Twin st Bicuspid Twin st Bicuspid hook Twin nd Bicuspid Twin nd Bicuspid hook Twin Single-Patient Kits Single-Patient Kit Upper 3 3, hooks on Cuspids Single-Patient Kit Upper 5 5, hooks on Cuspids Single-Patient Kit Upper / Lower 3 3, hooks on Cuspids Single-Patient Kit Upper 5 5 / Lower 3 3, hooks on Cuspids Single-Patient Kit Upper/ Lower 3 3, no hooks Single-Patient Kit Upper 5 5 / Lower 3 3, no hooks Single-Patient Kit Upper/ Lower 5 5, no hooks Single-Patient Kit Upper/ Lower 5 5, hooks Όλα τα hooks είναι άπω-ουλικά εκτός κι αν έχει σημειωθεί διαφορετικά. Inspire ICE Super Torque & Special Options Tooth Torque Ang. Rot. Bracket Type Part Numbers Maxillary.018 L.018 R.022 L.022 R Central Twin Central Twin Lateral Twin Lateral Twin Cuspid Twin Cuspid Twin Cuspid hook Twin Cuspid hook Twin Cuspid hook Twin Όλα τα hooks είναι άπω-ουλικά εκτός κι αν έχει σημειωθεί διαφορετικά. 27

28 ΠΆρΕιΆκΟΙ ΣΩΛΗΝισκΟΙ Optimesh XRT Με τη βάση Optimesh XRT, η Ormco για μια ακόμη φορά επαναπροσδιορίζει τα πρότυπα της ιδανικής άμεσης συγκόλλησης. Η βάση Optimesh XRT ενσωματώνεται στο δημοφιλές άγκιστρο Mini Diamond και στους παρειακούς σωληνίσκους Peerless και Accent, με μια ειδικά επεξεργασμένη επιφάνεια συγκόλλησης που αυξάνει τη δύναμη συγκόλλησης κατά 35% και ελαχιστοποιεί το καθάρισμα στην αποκόλληση. Untreated Mesh Peerless Cast Buccal Tubes Οι χυτοί σωληνίσκοι Peerless είναι 20% μικρότεροι σε σχέση με τις ανταγωνιστικές λύσεις. Η προηγμένη τεχνολογία χύτευσης της Ormco όχι μόνο αποδίδει αυξημένη αντοχή, αλλά επιτρέπει επίσης την κατασκευή μικρότερων σωληνίσκων ακριβείας, αυξάνοντας την κλινική αποτελεσματικότητα και την άνεση του ασθενή. Τόσο η συγκλεισιακή παρεμβολή όσο και η ουλική πρόσκρουση είναι μειωμένες και η υγιεινή βελτιώνεται. Το αυξημένο μήκος τόξου μεταξύ πρώτου και δεύτερου γομφίου διευκολύνει τη δέσμευση στον τελικό σωληνίσκο. Ενσωματωμένο χυτό hook μένει επάνω στο σωληνίσκο, μετά τη μετατροπή, για βολική χρήση των ελαστικών. Χωρίς οξείες ακμές, δυνατό και εύκαμπτο. Σχεδιασμένο να ελαχιστοποιεί την ιστική πρόσκρουση. Λοξοτομημένη είσοδος σύρματος για εύκολη πρόσβαση. Peerless Συνδυασμός Καπάκι που μπαίνει στο ίδιο επίπεδο προσφέροντας μια λεία παρειακή επιφάνεια. Ελαφρά συγκολλημένο ώστε να μην ανοίξει ακούσια, όμως εύκολα αφαιρούμενο με το απλό εργαλείο για το καπάκι, της Ormco. Το εξωστοματικό προεκτείνεται άπω κατά.020 για να βοηθήσει το οπίσθιο δέσιμο. Optimesh XRT Μειωμένη επιφάνεια συγκόλλησης επιτρέπει καλύτερη προσκόλληση με το δακτύλιο, διατηρώντας την ανατομία του δακτυλίου για καλύτερη εφαρμογή και συγκράτηση στο δόντι. Σαλπιγγοειδής σωληνίσκος εξωστοματικού, βοηθάει την εισχώρηση του εξωστοματικού τόξου. Peerless Μονό Φωτογραφίες SEM συγκρίνουν μια μη επεξεργασμένη mesh βάση με την Optimesh XRT. Η επικάλυψη της Optimesh XRT αυξάνει δραματικά τις διαθέσιμες επιφάνειες συγκόλλησης και ενισχύει τις εσοχές στο πλέγμα, γεγονός που αποτελεί κρίσιμο παράγοντα για την αύξηση της αντοχής συγκόλλησης μεταξύ συγκολλητικού και πλέγματος βάσης. Καπάκι που μπαίνει ισεπίπεδα προσφέρει λεία παρειακή επιφάνεια. Ελαφρά συγκολλημένο ώστε να μην ανοίξει ακούσια, όμως εύκολα αφαιρούμενο με το απλό εργαλείο για το καπάκι, της Ormco. Μεγάλη περιοχή κάτω από τα πτερύγια πρόσδεσης για εύκολη πρόσδεση. Ανατομικό πτερύγιο πρόσδεσης βελτιώνει την απελευθέρωση των φυμάτων. Μοναδικό μασητικό γείσο μειώνει την παρεμβολή. Λοξοτομημένη είσοδος σύρματος για εύκολη πρόσβαση. Peerless Σωληνίσκοι Διαστάσεις Peerless Εγγύς-Άπω: Τριπλοί 3.5 mm, Διπλοί 3.4 mm, Μονοί 3.3 mm, M/P και Pix 2 mm. Όλοι οι σωληνίσκοι έχουν ενσωματωμένα εγγύς-ουλικά hooks, εκτός αν σημειώνεται διαφορετικά. Οι σωληνίσκοι των πρώτων γομφίων είναι convertible, εκτός κι αν έχει σημειωθεί διαφορετικά. Το εργαλείο για το καπάκι # κάνει τη μετατροπή ασφαλή κι εύκολη. Όλοι οι σωληνίσκοι για εξωστοματικά και lip bumper είναι.045 και μασητικοί εκτός αν σημειώνεται διαφορετικά. Όλοι οι βοηθητικοί σωληνίσκοι για εξωστοματικά και lip bumper έχουν 0 torque και 0 distal offset εκτός αν σημειώνεται διαφορετικά. Σχετικά με τους διπλούς και τριπλούς σωληνίσκους: όλες οι.018 κύριες αύλακες έχουν μια βοηθητική.018 x.025. Όλες οι.022 κύριες αύλακες έχουν μια βοηθητική.021 x.025, εκτός αν σημειώνεται διαφορετικά. 28
