1 Εγχειρίδι χειρισμύ AMAZONE Catros 2503 Special Catros Special Catros 3003 Special Catros Special Catros 3503 Special Catros Special Catros 4003 Special Catros Special Δισκκαλλιεργητής Kompakt MG5960 BAG Printed in Germany el Διαβάστε και τηρήστε τις παρύσες δηγίες χειρισμύ πρτύ θέσετε τ μηχάνημα πρώτη φρά σε λειτυργία! Φυλάξτε τ εγχειρίδι αυτό για μελλντική χρήση!

2 Δεν πρέπει να θεωρηθεί περιττή και άνευ υσίας η ανάγνωση τυ εγχειριδίυ και η συμμόρφωση με τα περιεχόμενά τυ. Δεν αρκεί να έχετε ακύσει από άλλυς και να δείτε ι ίδιι ότι ένα μηχάνημα είναι χρήσιμ, να τ αγράσετε και να πιστέψετε ότι όλα γίννται αυτόματα. Τ άτμ πυ θα λειτυργήσει κατ αυτόν τν τρόπ δεν θα πρξενήσει βλάβες μόν στν εαυτό τυ, αλλά θα κάνει και τ λάθς να κατηγρήσει τ μηχάνημα και όχι εαυτόν για τυχόν απτυχία. Για να εξασφαλιστεί η επιτυχής χρήση πρέπει να γίνει κατανητό τ πνεύμα της διαδικασίας, σκπός κάθε εξαρτήματς και να ακλυθήσει εξάσκηση στν τρόπ χρήσης τυ μηχανήματς. Τότε θα μείνετε ικανπιημένι και με τ μηχάνημα αλλά και με τν εαυτό σας. Σκπός τυ εγχειριδίυ είναι να πετύχει ακριβώς αυτό. Leipzig-Plagwitz Catros BAG

3 Στιχεία αναγνώρισης Στιχεία αναγνώρισης Εισάγετε εδώ τα στιχεία αναγνώρισης τυ μηχανήματς. Τα στιχεία αναγνώρισης θα τα βρείτε στην πινακίδα τύπυ. Αρ. αναγνώρισης μηχανήματς: (δεκαψήφις) Τύπς: Catros Έτς κατασκευής: Βασικό βάρς kg: Επιτρεπόμεν συνλικό βάρς kg: Μέγιστ βάρς φόρτωσης kg: Διεύθυνση κατασκευαστή AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach (ταχ. θυρίδα) 51 D Hasbergen Τηλ.: + 49 (0) amazone@amazone.de Παραγγελία ανταλλακτικών Λίστες ανταλλακτικών με ελεύθερη πρόσβαση θα βρείτε στη διαδικτυακή πύλη ανταλλακτικών στη διεύθυνση Για παραγγελίες απευθυνθείτε στν δικό σας έμπρ της AMAZONE. Τυπικά στιχεία των δηγιών χειρισμύ Αριθμός εγγράφυ: MG3586 Ημερμηνία σύνταξης τυ εγγράφυ: Copyright AMAZONEN-WERKE H. DREYER GmbH & Co. KG, 2017 Επιφυλασσόμαστε όλων των δικαιωμάτων μας. Η επανατύπωση, ακόμη και η τμηματική, επιτρέπεται μόν με την έγκριση της εταιρείας AMAZONEN-WERKE H. DREYER GmbH & Co. KG. Catros BAG

4 Πρόλγς Πρόλγς Αγαπητέ Πελάτη, Επιλέξατε ένα από τα πιτικά πρϊόντα μας, πυ περιλαμβάννται στην μεγάλη γκάμα πρϊόντων της εταιρείας AMAZONEN-WERKE, H. DREYER GmbH & Co. KG. Σας ευχαριστύμε για την εμπιστσύνη πυ μας δείχνετε. Παρακαλύμε να βεβαιώνεστε κατά την παραλαβή τυ μηχανήματς, εάν υπάρχυν ζημιές από τη μεταφρά ή εάν λείπυν εξαρτήματα! Βεβαιωθείτε με βάση τ δελτί απστλής για την πληρότητα τυ μηχανήματς πυ παραλάβατε, καθώς και για τν ειδικό εξπλισμό πυ τ συνδεύει. Δικαίωμα απζημίωσης έχετε μόν εάν δηλώσετε αμέσως τις ενστάσεις σας! Διαβάστε και ακλυθήστε τις δηγίες χειρισμύ πριν θέσετε τ μηχάνημα για πρώτη φρά σε λειτυργία, και ειδικά τις δηγίες ασφαλείας. Αφύ διαβάσετε πρσεκτικά τις δηγίες θα μπρείτε να εκμεταλλευτείτε πλήρως τα πλενεκτήματα τυ νέυ σας μηχανήματς. Παρακαλύμε να βεβαιωθείτε, ότι όλι ι χειριστές τυ μηχανήματς έχυν διαβάσει αυτές τις δηγίες, πριν αρχίσετε να χρησιμπιείτε τ μηχάνημα. Σε περίπτωση ερωτήσεων ή πρβλημάτων, ανατρέξτε στ παρόν εγχειρίδι λειτυργίας ή καλέστε τν πλησιέστερ συνεργάτη σέρβις. Η τακτική συντήρηση και η έγκαιρη αντικατάσταση φθαρμένων ή χαλασμένων εξαρτημάτων αυξάνει την διάρκεια ζωής τυ μηχανήματός σας. Αξιλόγηση από τυς χρήστες Αγαπητή αναγνώστρια, Αγαπητέ αναγνώστη, ι δηγίες χειρισμύ ανανεώννται τακτικά. Με τις δικές σας πρτάσεις μπρείτε να συμβάλετε, στη δημιυργία ενός εγχειριδίυ χειρισμύ περισσότερ φιλικύ πρς τ χρήστη. AMAZONEN-WERKE H. DREYER GmbH & Co. KG Postfach (ταχ. θυρίδα) 51 D Hasbergen Τηλ.: + 49 (0) amazone@amazone.de 4 Catros BAG

5 Πίνακας περιεχμένων 1 Οδηγίες πρς τν χρήστη Σκπός τυ εγγράφυ Τπλγικά στιχεία στ εγχειρίδι χειρισμύ Χρησιμπιύμενες απεικνίσεις Γενικές δηγίες ασφαλείας Υπχρεώσεις και νμική ευθύνη Απεικόνιση συμβόλων ασφαλείας Οργανωτικά μέτρα Συστήματα ασφαλείας και πρστασίας Άτυπα μέτρα ασφαλείας Εκπαίδευση των ατόμων Μέτρα ασφαλείας κατά την καννική λειτυργία Κίνδυνι από υπλειπόμενη ενέργεια Συντήρηση, επισκευή και απκατάσταση βλαβών Κατασκευαστικές τρππιήσεις Ανταλλακτικά και αναλώσιμα εξαρτήματα καθώς και βηθητικά μέσα Καθαρισμός και διάθεση Θέση εργασίας τυ χειριστή Πρειδπιητικές εικόνες και άλλες σημάνσεις επάνω στ μηχάνημα Διάταξη πρειδπιητικών εικόνων και άλλων σημάνσεων Κίνδυνς σε περίπτωση μη τήρησης των δηγιών ασφαλείας Ασφαλής τρόπς εργασίας Οδηγίες ασφαλείας για τν χειριστή Γενικές δηγίες ασφαλείας και πρόληψης ατυχημάτων Υδραυλικό σύστημα Ηλεκτρικό σύστημα Καθαρισμός, συντήρηση και επισκευή Φόρτωση και εκφόρτωση Περιγραφή πρϊόντς Σύνψη συγκρτημάτων Συστήματα ασφαλείας και πρστασίας Αγωγί τρφδσίας μεταξύ τρακτέρ και μηχανής Εξπλισμός δικής ασφάλειας Πρβλεπόμενη χρήση Περιχή κινδύνυ και επικίνδυνα σημεία Πινακίδα τύπυ και σήμα CE Τεχνικά χαρακτηριστικά Απαιτύμενς εξπλισμός τρακτέρ Στιχεία σχετικά με την στάθμη θρύβυ Δμή και λειτυργία Λειτυργία Υδραυλικές συνδέσεις Σύνδεση υδραυλικών εύκαμπτων αγωγών Απσύνδεση των εύκαμπτων υδραυλικών αγωγών Δισκκαλλιεργητής δύ σειρών Περιφερειακά στιχεία Κύλινδρς Πλαίσι σύζευξης τριών σημείων Συρόμεν δόντι κάλυψης (πραιρετικά) Διάταξη σπράς εμβόλιμης καλλιέργειας GreenDrill Catros BAG

6 Πίνακας περιεχμένων 6 Θέση σε λειτυργία Έλεγχς της καταλληλότητας τυ τρακτέρ Υπλγισμός των πραγματικών τιμών για τ συνλικό βάρς, τα φρτία ανά άξνα και τη φέρυσα ικανότητα ελαστικών τυ τρακτέρ, καθώς και τυ ελάχιστυ απαιτύμενυ έρματς Ασφαλίστε τ τρακτέρ / μηχάνημα έναντι ακύσιας εκκίνησης και κύλισης Σύνδεση και απσύνδεση μηχανήματς Σύνδεση τυ μηχανήματς Απσύνδεση τυ μηχανήματς Ρυθμίσεις Ρύθμιση βάθυς εργασίας Χειρκίνητη ρύθμιση βάθυς εργασίας Υδραυλική ρύθμιση βάθυς εργασίας Βάθς εργασίας των περιφερειακών στιχείων Ξύστρες Μεταφρά Αλλαγή από τη θέση εργασίας στη θέση μεταφράς Χρήση τυ μηχανήματς Χρήση στ χωράφι Οδήγηση στ πργύρισμα Καθαρισμός, συντήρηση και επισκευή Καθαρισμός Σχέδι συντήρησης Σύνψη Αντικατάσταση δίσκων (Εργασία συνεργείυ) Κύλινδρς Στερέωση φρέων δίσκων Πείρς άνω βραχίνα και κάτω βραχιόνων έλξης Υδραυλικό σύστημα Σήμανση εύκαμπτων υδραυλικών αγωγών Περίδι συντήρησης Κριτήρια επιθεώρησης εύκαμπτων υδραυλικών αγωγών Συναρμλόγηση και απσυναρμλόγηση εύκαμπτων υδραυλικών αγωγών Σχεδιάγραμμα υδραυλικύ συστήματς Ρπές σύσφιξης κχλιών Catros BAG

7 Οδηγίες πρς τν χρήστη 1 Οδηγίες πρς τν χρήστη Τ Κεφάλαι "Οδηγίες πρς τν χρήστη" παρέχει πληρφρίες σχετικές με την χρήση τυ εγχειριδίυ. 1.1 Σκπός τυ εγγράφυ Τ παρόν εγχειρίδι χειρισμύ περιγράφει τ χειρισμό και τη συντήρηση τυ μηχανήματς. δίνει σημαντικές πληρφρίες για έναν ασφαλή και απτελεσματικό χειρισμό τυ μηχανήματς. είναι μέρς τυ μηχανήματς και πρέπει πάνττε να φυλάσσεται κντά στ μηχάνημα ή στ τρακτέρ. πρέπει να φυλάσσεται για μελλντική χρήση. 1.2 Τπλγικά στιχεία στ εγχειρίδι χειρισμύ Όλα τα στιχεία κατεύθυνσης πυ δίννται στ παρόν εγχειρίδι, δίννται πάντα σε σχέση με την κατεύθυνση πρείας. 1.3 Χρησιμπιύμενες απεικνίσεις Εντλές χειρισμύ και απτελέσματα Οι ενέργειες πυ πρέπει να εκτελέσει χειριστής, δίννται μέσα στ έγγραφ ως αριθμημένες εντλές χειρισμύ. Τηρείτε πάντα τη σειρά των εντλών χειρισμύ πυ σας δίννται. Τ απτέλεσμα της κάθε εντλής χειρισμύ, όπυ απαιτείται, είναι σημειωμέν με ένα βέλς. Παράδειγμα: 1. Εντλή χειρισμύ 1 Αντίδραση τυ μηχανήματς στην εντλή χειρισμύ 1 2. Εντλή χειρισμύ 2 Απαριθμήσεις Απαριθμήσεις χωρίς υπχρεωτική σειρά παρυσιάζνται ως λίστα με σημεία απαρίθμησης. Παράδειγμα: Σημεί 1 Σημεί 2 Αριθμί θέσης σε εικόνες Αριθμί πυ βρίσκνται μέσα σε παρενθέσεις παραπέμπυν σε αριθμύς θέσης μέσα σε εικόνες. Τ πρώτ ψηφί παραπέμπει στην εικόνα, τ δεύτερ ψηφί παραπέμπει στν αριθμό θέσης μέσα στην εικόνα. Παράδειγμα (Εικ. 3/6): Εικόνα 3 Θέση 6 Catros BAG

8 Γενικές δηγίες ασφαλείας 2 Γενικές δηγίες ασφαλείας Τ κεφάλαι αυτό περιέχει σημαντικές πληρφρίες, πρκειμένυ να χειρίζεστε τ μηχάνημα με ασφάλεια. 2.1 Υπχρεώσεις και νμική ευθύνη Τηρείτε τις δηγίες πυ περιέχνται στ εγχειρίδι δηγιών χειρισμύ Η γνώση των βασικών δηγιών ασφαλείας και των καννισμών ασφαλείας, απτελεί βασική πρϋπόθεση για τν ασφαλή χειρισμό και την απρόσκπτη λειτυργία τυ μηχανήματς. Υπχρεώσεις τυ χρήστη Υπχρεώσεις τυ χειριστή Ο χρήστης υπχρεύται, να επιτρέπει την εργασία στ μηχάνημα, μόν σε άτμα, τα πία έχυν λάβει γνώση των βασικών καννισμών σχετικά με την ασφαλή εργασία και την πρόληψη ατυχημάτων. έχυν εκπαιδευτεί στν τρόπ εργασίας με τ μηχάνημα. έχυν διαβάσει και έχυν καταλάβει τ παρόν εγχειρίδι χειρισμύ. Ο χρήστης υπχρεύται να διατηρεί σε καλή κατάσταση ώστε να μπρύν να διαβαστύν, όλες τις πρειδπιητικές εικόνες πυ βρίσκνται επάνω στ μηχάνημα. να αντικαθιστά κατεστραμμένες πρειδπιητικές εικόνες. Εάν έχετε ερωτήσεις παρακαλύμε απευθυνθείτε στν κατασκευαστή. Όλα τα άτμα, τα πία πρόκειται να εργαστύν με/στ μηχάνημα, υπχρεύνται, πριν την έναρξη της εργασίας να τηρύν τυς βασικύς καννισμύς σχετικά με την ασφαλή εργασία και την πρόληψη ατυχημάτων. να διαβάσυν και να τηρύν τις δηγίες τυ Κεφαλαίυ "Γενικές δηγίες ασφαλείας" τυ παρόντς εγχειριδίυ δηγιών χειρισμύ. να διαβάσυν τ κεφάλαι "Πρειδπιητικές εικόνες και άλλες σημάνσεις επάνω στ μηχάνημα" (Σελίδα 16) τυ παρόντς εγχειριδίυ και να τηρύν κατά τη λειτυργία της μηχανής τις δηγίες ασφαλείας και τις δηγίες των πρειδπιητικών εικόνων. να εξικειωθύν με τη μηχανή. να διαβάσυν τα κεφάλαια τυ παρόντς εγχειριδίυ χειρισμύ, τα πία είναι απαραίτητα για την εκτέλεση των εργασιών πυ τυς έχυν ανατεθεί. Σε περίπτωση πυ χειριστής αντιληφθεί ότι η μηχανή από τεχνικής πλευράς δεν είναι σε άριστη κατάσταση, πρέπει να φρντίζει άμεσα την απκατάσταση των βλαβών. Εάν η απκατάσταση των βλαβών δεν ανήκει στν τμέα ευθυνών τυ χειριστή ή εάν χειριστής δεν διαθέτει τις απαραίτητες ειδικές γνώσεις, πρέπει να αναφέρει τις βλάβες αυτές στυς ανωτέρυς τυ (ιδικτήτης). 8 Catros BAG

9 Γενικές δηγίες ασφαλείας Κίνδυνι κατά τ χειρισμό τυ μηχανήματς Τ μηχάνημα είναι κατασκευασμέν σύμφωνα με τις τελευταίες τεχνλγικές εξελίξεις και τυς κινά απδεκτύς τεχνικύς κανόνες ασφαλείας. Παρ' όλα αυτά υπάρχει περίπτωση να εμφανιστύν κατά τη χρήση τυ μηχανήματς κίνδυνι και επιπλκές για τη ζωή και τη σωματική ακεραιότητα τυ χειριστή και τρίτων, για τ ίδι τ μηχάνημα, για άλλα υλικά. Χρησιμπιείτε τ μηχάνημα μόν για τν πρβλεπόμεν σκπό. όταν είναι σε άψγη τεχνική κατάσταση και ασφαλές. Απκαταστήστε άμεσα βλάβες πυ μπρύν να επηρεάσυν την ασφάλεια. Εγγύηση και νμική ευθύνη Κατά κανόνα ισχύυν ι "Γενικί όρι πώλησης και απστλής". Οι όρι αυτί ισχύυν για τν πελάτη τ αργότερ με την υπγραφή τυ συμβλαίυ. Απαιτήσεις εγγύησης και ευθυνών λόγω ζημιάς σε άτμα και υλικά δεν γίννται δεκτές, εάν αυτές φείλνται σε μία ή περισσότερες από τις παρακάτω αιτίες: μη πρβλεπόμενη χρήση τυ μηχανήματς. λανθασμένη συναρμλόγηση, θέση σε λειτυργία, λανθασμέν χειρισμό και λανθασμένη συντήρηση τυ μηχανήματς. χρήση τυ μηχανήματς με συστήματα ασφαλείας πυ παρυσιάζυν βλάβη ή δεν είναι σωστά εγκατεστημένα ή με διατάξεις ασφαλείας και πρστασίας πυ δεν λειτυργύν. μη τήρηση των δηγιών τυ εγχειριδίυ σχετικά με την θέση σε λειτυργία, την λειτυργία και τη συντήρηση. αυθαίρετες τρππιήσεις στ μηχάνημα. ελλιπή παρακλύθηση μηχανικών εξαρτημάτων, τα πία υφίστανται φθρές. επισκευές πυ έχυν εκτελεστεί με λάθς τρόπ. περιπτώσεις καταστρφής από επίδραση ξένων σωμάτων και λόγω ανωτέρας βίας. Catros BAG

10 Γενικές δηγίες ασφαλείας 2.2 Απεικόνιση συμβόλων ασφαλείας Οι δηγίες ασφαλείας σημαίννται με τ τρίγων σύμβλ ασφαλείας και τν σχετικό χαρακτηρισμό πριν από αυτήν. Οι χαρακτηρισμί (ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ, ΠΡΟΣΟΧΗ) περιγράφυν τη βαρύτητα τυ ενδεχόμενυ κινδύνυ και έχυν την εξής σημασία: ΚΙΝΔΥΝΟΣ Επισημαίνει άμεσ υψηλό κίνδυν, πυ μπρεί να επιφέρει τ θάνατ ή σβαρύς τραυματισμύς (απώλεια μελών τυ σώματς ή μόνιμες σωματικές βλάβες), εάν δεν απφευχθεί. Σε περίπτωση μη τήρησης των δηγιών αυτών υπάρχει άμεσς κίνδυνς θανάτυ ή σβαρών σωματικών βλαβών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Επισημαίνει ενδεχόμενυς μεσαίυς κινδύνυς, πυ μπρεί να επιφέρει τ θάνατ ή (σβαρότατες) σωματικές βλάβες, σε περίπτωση πυ δεν απφευχθύν. Σε περίπτωση μη τήρησης των δηγιών αυτών υπάρχει ενδεχόμενς κίνδυνς θανάτυ ή σβαρών σωματικών βλαβών. ΠΡΟΣΟΧΗ Επισημαίνει κινδύνυς με μικρό ενδεχόμεν να επιφέρυν μικρές ή μεσαίας σβαρότητας σωματικές βλάβες ή υλικές ζημιές, σε περίπτωση πυ δεν απφευχθύν. ΣΗΜΑΝΤΙΚΟ Επισημαίνει την υπχρέωση συγκεκριμένης συμπεριφράς ή ενέργειας, πρκειμένυ να γίνεται σωστός χειρισμός της μηχανής. Μη τήρηση των δηγιών αυτών μπρεί να δηγήσει σε βλάβες στ μηχάνημα ή στν περιβάλλντα χώρ. ΣΗΜΕΙΩΣΗ Επισημαίνει πρακτικές συμβυλές και ιδιαίτερα χρήσιμες πληρφρίες. Οι δηγίες αυτές σας βηθύν, να χρησιμπιείτε όλες τις λειτυργίες τυ μηχανήματός σας με τν βέλτιστ τρόπ. 10 Catros BAG

11 Γενικές δηγίες ασφαλείας 2.3 Οργανωτικά μέτρα Ο χρήστης πρέπει να παρέχει όλυς τυς απαραίτητυς ατμικύς εξπλισμύς πρστασίας, όπως π.χ.: πρστατευτικά γυαλιά παπύτσια ασφαλείας πρστατευτική στλή αλιφή για την πρστασία τυ δέρματς, κ.τ.λ. Τ εγχειρίδι χειρισμύ πρέπει να τ φυλάσσετε πάνττε στν τόπ χρήσης τυ μηχανήματς! πρέπει πάνττε να βρίσκεται στην ελεύθερη διάθεση τυ χειριστή και τυ πρσωπικύ συντήρησης! Ελέγχετε τακτικά όλα τα διαθέσιμα συστήματα πρστασίας! 2.4 Συστήματα ασφαλείας και πρστασίας Πριν από κάθε ενεργπίηση τυ μηχανήματς πρέπει να είναι σωστά τπθετημένα όλα τα συστήματα ασφαλείας και πρστασίας και να είναι πλήρως λειτυργικά. Ελέγχετε τακτικά όλα τα συστήματα ασφαλείας και πρστασίας. Συστήματα ασφαλείας πυ παρυσιάζυν βλάβη Ελαττωματικά ή απσυναρμλγημένα συστήματα ασφαλείας και πρστασίας μπρύν να δηγήσυν σε επικίνδυνες καταστάσεις. 2.5 Άτυπα μέτρα ασφαλείας Παράλληλα με όλες τις δηγίες ασφαλείας αυτύ τυ εγχειριδίυ, λάβετε υπόψη σας όλυς τυς γενικά ισχύντες, εθνικύς καννισμύς σχετικά με την πρόληψη ατυχημάτων και την πρστασία τυ περιβάλλντς. Όταν κυκλφρείτε σε δημόσιυς δρόμυς και λεωφόρυς τηρείτε τν Κώδικα Οδικής Κυκλφρίας. Catros BAG

12 Γενικές δηγίες ασφαλείας 2.6 Εκπαίδευση των ατόμων Με τη μηχανή επιτρέπεται να εργάζνται απκλειστικά, άτμα πυ έχυν εκπαιδευτεί και έχυν λάβει τις κατάλληλες δηγίες. Ο ιδικτήτης πρέπει να καθρίσει με σαφήνεια τυς τμείς ευθυνών των ατόμων πυ χειρίζνται, συντηρύν και επισκευάζυν τη μηχανή. Εκπαιδευόμενα άτμα επιτρέπεται να εργάζνται στ/με τ μηχάνημα μόν υπό την επιτήρηση κάπιυ έμπειρυ ατόμυ. Δραστηριότητα Άτμα Άτμ ειδικά εκπαιδευμέν στην συγκεκριμένη δραστηριότητα 1) Εκπαιδευμέν άτμ 2) Άτμ με ειδικές τεχνικές γνώσεις (τεχνικός συνεργείυ) 3) Φόρτωση/Μεταφρά X X X Θέση σε λειτυργία -- X -- Διαμόρφωση, εξπλισμός X Χειρισμός -- X -- Συντήρηση X Αναζήτηση και απκατάσταση βλαβών -- X X Διάθεση X Υπόμνημα: Χ..Επιτρέπεται --..Δεν επιτρέπεται 1) 2) 3) Άτμ τ πί μπρεί να αναλάβει την εκτέλεση ειδικευμένης εργασίας και επιτρέπεται να εκτελέσει την εργασία αυτή για εξειδικευμένη εταιρεία. Εκπαιδευμέν άτμ θεωρείται τ άτμ, τ πί έχει ενημερωθεί για τις εργασίες πυ τυς έχυν ανατεθεί και για τυς ενδεχόμενυς κινδύνυς σε περίπτωση λανθασμένων χειρισμών και εάν είναι απαραίτητ, έχει λάβει βασική εκπαίδευση, ενώ έχει ενημερωθεί και για τα απαραίτητα συστήματα πρστασίας και τα μέτρα ασφαλείας. Άτμα με ειδική εκπαίδευση θεωρύνται ως ειδικευμέν πρσωπικό (ειδικός τεχνικός). Στηριζόμενι στην ειδική τυς εκπαίδευση καθώς και στις γνώσεις τυς επί των σχετικών καννισμών, μπρύν να αξιλγήσυν τις εργασίες και να αναγνωρίσυν ενδεχόμενυ κινδύνυς. Παρατήρηση: Ειδίκευση ισότιμη της ειδικής εκπαίδευσης μπρεί να ληφθεί και μέσω μακρόχρνης ενασχόλησης στ συγκεκριμέν τμέα εργασιών. Τις εργασίες συντήρησης και επισκευής της μηχανής επιτρέπεται να τις διενεργεί μόν ειδικό συνεργεί, όταν ι εργασίες αυτές συνδεύνται από τη σημείωση "Ειδικό συνεργεί". Τ πρσωπικό ενός ειδικύ συνεργείυ διαθέτει τις απαραίτητες γνώσεις, καθώς και τα κατάλληλα βηθητικά μέσα (εργαλεία, μηχανισμύς ανύψωσης και στήριξης) για την σωστή και ασφαλή εκτέλεση των εργασιών συντήρησης και επισκευής τυ μηχανήματς. 12 Catros BAG

13 Γενικές δηγίες ασφαλείας 2.7 Μέτρα ασφαλείας κατά την καννική λειτυργία Χρησιμπιείτε τ μηχάνημα μόν όταν, όλα τα συστήματα πρστασίας και ασφαλείας είναι πλήρως λειτυργικά. Ελέγχετε τ μηχάνημα τυλάχιστν μια φρά την ημέρα για εξωτερικές ζημιές πυ φαίννται με γυμνό μάτι και καθώς και την λειτυργική ικανότητα των συστημάτων πρστασίας και ασφαλείας. 2.8 Κίνδυνι από υπλειπόμενη ενέργεια Λάβετε υπόψη σας την ύπαρξη υπλειπόμενων μηχανικών, υδραυλικών, πνευματικών και ηλεκτρικών/ηλεκτρνικών ενεργειών στ μηχάνημα. Λαμβάνετε σχετικά με αυτές, κατάλληλα μέτρα κατά την ενημέρωση τυ πρσωπικύ χειρισμύ. Λεπτμερείς δηγίες επαναλαμβάννται στα εκάσττε κεφάλαια τυ παρόντς εγχειριδίυ. 2.9 Συντήρηση, επισκευή και απκατάσταση βλαβών Διενεργήστε τις πρβλεπόμενες εργασίες ρύθμισης, συντήρησης και επιθεώρησης στα πρβλεπόμενα χρνικά διαστήματα. Ασφαλίστε όλα τα μέσα λειτυργίας, όπως συστήματα συμπιεσμένυ αέρα και υδραυλικά συστήματα, έναντι ακύσιας ενεργπίησης. Κατά την αντικατάσταση, στερεώστε και ασφαλίστε τα μεγαλύτερα συγκρτήματα επιμελώς σε ανυψωτικά μηχανήματα. Ελέγχετε τακτικά ότι είναι καλά σφιγμένες ι βιδωτές συνδέσεις και σφίξτε τις ξανά εάν χρειάζεται. Μετά την λκλήρωση των εργασιών συντήρησης ελέγξτε τη λειτυργία των διατάξεων ασφαλείας Κατασκευαστικές τρππιήσεις Χωρίς την έγκριση της εταιρείας AMAZONEN-WERKE, δεν επιτρέπεται να πρβαίνετε σε μεταβλές, ύτε πρσαρμγές και τρππιήσεις στ μηχάνημα. Αυτό ισχύει και για την συγκόλληση φερόντων εξαρτημάτων. Όλες ι πρσθήκες και ι μετατρπές στ μηχάνημα πρέπει να γίννται μετά από γραπτή έγκριση της εταιρείας AMAZONEN- WERKE. Χρησιμπιείτε απκλειστικά τα πρόσθετα εξαρτήματα και τα εξαρτήματα μετατρπής πυ είναι εγκεκριμένα από την εταιρεία AMAZONEN-WERKE, πρκειμένυ π. χ. να διατηρήσει την ισχύ της η άδεια λειτυργίας σύμφωνα με τις εθνικές και διεθνείς νμικές πρδιαγραφές. Οχήματα πυ διαθέτυν υπηρεσιακή άδεια λειτυργίας ή συστήματα συνδεόμενα με όχημα, καθώς και εξπλισμός με ισχύυσα άδεια λειτυργίας ή άδεια κυκλφρίας σύμφωνη με τν Κώδικα Οδικής Κυκλφρίας, πρέπει να βρίσκνται πάντα σε κατάσταση, όπως την πρβλέπει η άδεια ή η έγκριση πυ διαθέτυν. Catros BAG

14 Γενικές δηγίες ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, διάτμηση, σφήνωση, εισέλκυση και κρύση λόγω ρήξης εξαρτημάτων της μηχανής. Απαγρεύεται κατά κανόνα η διάνιξη πών στ σκελετό ή στ πλαίσι της μηχανής. η διεύρυνση πών πυ πρϋπάρχυν στ σκελετό ή στ πλαίσι της μηχανής. ι εργασίες συγκόλλησης στα φέρντα εξαρτήματα Ανταλλακτικά και αναλώσιμα εξαρτήματα καθώς και βηθητικά μέσα Αντικαθιστάτε αμέσως όλα τα εξαρτήματα τυ μηχανήματς πυ δεν είναι σε άψγη κατάσταση. Χρησιμπιείτε απκλειστικά τα ανταλλακτικά και τα αναλώσιμα εξαρτήματα AMAZONE, πυ είναι εγκεκριμένα από την εταιρεία AMAZONEN-WERKE, πρκειμένυ π. χ. να διατηρήσει την ισχύ της η άδεια λειτυργίας σύμφωνα με τις εθνικές και διεθνείς νμικές πρδιαγραφές. Εάν χρησιμπιήσετε ανταλλακτικά και αναλώσιμα εξαρτήματα τρίτων κατασκευαστών δεν σας εγγυύμαστε ότι αυτά είναι σχεδιασμένα και κατασκευασμένα, έτσι ώστε να αντέχυν στις καταπνήσεις και να είναι ασφαλή. Η εταιρεία AMAZONEN-WERKE δεν αναλαμβάνει την ευθύνη για βλάβες πυ πρκαλύνται από τη χρήση ανταλλακτικών, αναλώσιμων εξαρτημάτων και βηθητικών μέσων, τα πία δεν είναι εγκεκριμένα Καθαρισμός και διάθεση Χρησιμπιήστε και διαθέστε με τν πρβλεπόμεν τρόπ τις υσίες και τα υλικά, ειδικά όταν εργάζεστε σε συστήματα και εγκαταστάσεις λίπανσης καθαρίζετε με διαλύτες Θέση εργασίας τυ χειριστή Τ μηχάνημα επιτρέπεται να τ χειρίζεται απκλειστικά ένα μόν άτμ, τ πί θα βρίσκεται στη θέση τυ δηγύ τυ τρακτέρ. 14 Catros BAG

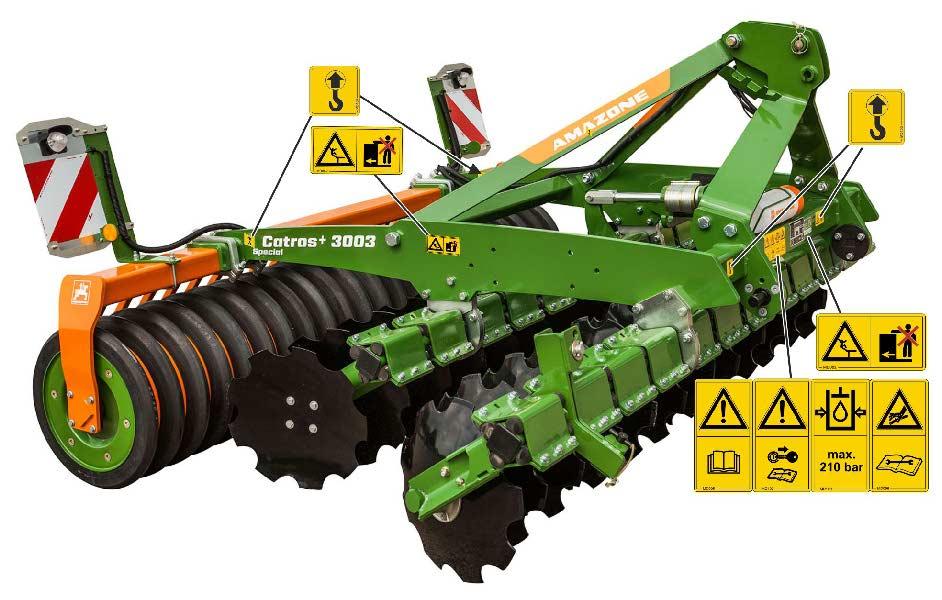

15 Γενικές δηγίες ασφαλείας 2.13 Πρειδπιητικές εικόνες και άλλες σημάνσεις επάνω στ μηχάνημα Διάταξη πρειδπιητικών εικόνων και άλλων σημάνσεων Οι παρακάτω εικόνες δείχνυν τη διάταξη των πρειδπιητικών εικόνων στ μηχάνημα. Διατηρείτε όλες τις πρειδπιητικές εικόνες τυ μηχανήματς πάντα καθαρές και ευανάγνωστες! Αντικαταστήστε εικόνες πυ δεν μπρείτε να διαβάσετε πλέν. Παραγγείλετε τις πρειδπιητικές εικόνες από τν έμπρ, αναφέρντας τν αριθμό παραγγελίας τυς (π.χ. MD078). Catros BAG

16 Γενικές δηγίες ασφαλείας Πρειδπιητικές εικόνες - Δμή Οι πρειδπιητικές εικόνες επισημαίνυν επικίνδυνα σημεία στ μηχάνημα και πρειδπιύν για παραμένντες κινδύνυς. Στα επικίνδυνα αυτά σημεία υπάρχυν μόνιμα υπαρκτί ή απρόσμενα εμφανιζόμενι κίνδυνι. Μια πρειδπιητική εικόνα απτελείται από 2 πεδία: Τ πεδί 1 περιγράφει με εικόνα τν κίνδυν, πίς περικλείεται σε ένα τριγωνικό σύμβλ. Τ πεδί 2 περιγράφει με εικόνα την δηγία απφυγής τυ κινδύνυ. Πρειδπιητικές εικόνες - Επεξηγήσεις Η στήλη Αριθμός παραγγελίας και επεξήγηση, σας δίνυν την περιγραφή της διπλανής πρειδπιητικής εικόνας. Η περιγραφή των πρειδπιητικών εικόνων έχει πάντα την ίδια διάταξη και αναφέρει με την παρακάτω σειρά: 1. την περιγραφή τυ κινδύνυ. Παράδειγμα: Κίνδυνς κπής ή ακρωτηριασμύ! 2. τις συνέπειες σε περίπτωση παραβίασης της δηγίας (των δηγιών) για την απφυγή τυ κινδύνυ. Παράδειγμα: Πρκαλεί σβαρύς τραυματισμύς στα δάχτυλα ή στ χέρι. 3. την δηγία (τις δηγίες) για την απφυγή τυ κινδύνυ. Παράδειγμα: Αγγίζετε τα μηχανικά μέρη, μόν όταν έχυν ακινητπιηθεί πλήρως. 16 Catros BAG

17 Γενικές δηγίες ασφαλείας Αριθμός παραγγελίας και επεξήγηση Πρειδπιητική εικόνα MD078 Κίνδυνς σύνθλιψης για τα δάχτυλα ή τα χέρια από κινύμενα, πρσβάσιμα μέρη της μηχανής! Ο κίνδυνς αυτός επιφέρει βαρύτατυς κινδύνυς με επακόλυθες απώλειες στα δάχτυλα και στα χέρια. Μην βάζετε πτέ τα χέρια σας στ σημεί κινδύνυ, όση ώρα λειτυργεί κινητήρας τυ τρακτέρ και είναι συνδεδεμένς αρθρωτός άξνας / τ υδραυλικό σύστημα. MD082 Κίνδυνς πτώσης ατόμων από επιφάνειες επιβίβασης και πλατφόρμες κατά την επιβίβαση στη μηχανή! Πρκαλεί σβαρότατυς τραυματισμύς σε όλ τ σώμα, και μπρεί να επιφέρει και τ θάνατ. Απαγρεύεται η παραμνή ατόμων πάνω στ μηχάνημα κατά την κίνηση και/ή η επιβίβαση στ μηχάνημα κατά τη λειτυργία τυ. Η απαγόρευση αυτή ισχύει και για τα μηχανήματα πυ διαθέτυν επιφάνειες επιβίβασης ή πλατφόρμες. Βεβαιωθείτε ότι δεν έχυν επιβιβαστεί άτμα στη μηχανή. MD095 Διαβάστε και τηρήστε τις δηγίες τυ εγχειριδίυ χειρισμύ και τις δηγίες ασφαλείας, πρτύ θέσετε τ μηχάνημα σε λειτυργία! MD096 Κίνδυνς μόλυνσης για λόκληρ τ σώμα από υγρό πυ εξέρχεται υπό υψηλή πίεση (υδραυλικό έλαι)! Ο κίνδυνς αυτός επιφέρει βαρύτατυς τραυματισμύς σε όλ τ σώμα, όταν υδραυλικό έλαι πυ εξέρχεται υπό υψηλή πίεση διαπερνά τ δέρμα και εισχωρεί στν ργανισμό. Μην πρσπαθείτε πτέ να στεγανώσετε διαρρές στυς υδραυλικύς αγωγύς με τ χέρι ή με τα δάχτυλα. Διαβάστε και τηρήστε τις δηγίες τυ εγχειριδίυ χειρισμύ, πρτύ εκτελέσετε εργασίες συντήρησης και επισκευής. Σε περίπτωση τραυματισμύ από υδραυλικό έλαι απευθυνθείτε αμέσως στ γιατρό. Catros BAG

18 Γενικές δηγίες ασφαλείας MD097 Κίνδυνς τραυματισμύ τυ κρμύ τυ σώματς στην περιχή ανύψωσης της σύνδεσης τριών σημείων από ελεύθερυς χώρυς πυ στενεύυν κατά τ χειρισμό της υδραυλικής σύνδεσης τριών σημείων! Ο κίνδυνς αυτός επιφέρει σβαρύς τραυματισμύς, και μπρεί να επιφέρει και τ θάνατ. Απαγρεύεται η παραμνή ατόμων στην περιχή ανύψωσης της σύνδεσης τριών σημείων κατά τ χειρισμό τυ υδραυλικύ συστήματς της σύνδεσης τριών σημείων. Χειριστείτε τα εξαρτήματα ελέγχυ τυ υδραυλικύ συστήματς σύνδεσης τριών σημείων τυ τρακτέρ μόν από την πρβλεπόμενη θέση εργασίας. πτέ, όταν βρίσκεστε στην περιχή κινδύνυ μεταξύ τρακτέρ και μηχανής. MD100 Τ εικνόγραμμα αυτό επισημαίνει σημεία ασφάλισης για τη στερέωση μέσων ανάρτησης κατά τη φόρτωση της μηχανής. MD102 Κίνδυνς από ακύσια εκκίνηση και κύλιση της μηχανής κατά τη διάρκεια επέμβασης σε αυτήν, όπως π.χ. εργασίες συναρμλόγησης, ρύθμισης, απκατάστασης βλαβών, καθαρισμύ, συντήρησης και επισκευής. Πρκαλεί σβαρότατυς τραυματισμύς σε όλ τ σώμα, και μπρεί να επιφέρει και τ θάνατ. Ασφαλίστε τ τρακτέρ και τ μηχάνημα πριν από πιεσδήπτε επεμβάσεις σε αυτό, έναντι ακύσιας εκκίνησης και κύλισης. Διαβάστε και τηρήστε ανάλγα με τις ενέργειες πυ θέλετε να εκτελέσετε, τις δηγίες των σχετικών κεφαλαίων τυ εγχειριδίυ χειρισμύ. 18 Catros BAG

19 Γενικές δηγίες ασφαλείας MD199 Η μέγιστη πίεση λειτυργίας τυ υδραυλικύ συστήματς είναι 210 bar Κίνδυνς σε περίπτωση μη τήρησης των δηγιών ασφαλείας Η μη τήρηση των δηγιών ασφαλείας μπρεί να θέσει σε κίνδυν άτμα, καθώς και τ περιβάλλν και τ μηχάνημα. μπρεί να επιφέρει απώλεια όλων των δικαιωμάτων απαίτησης απζημιώσεων. Συγκεκριμένα, η μη τήρηση των δηγιών ασφαλείας μπρεί να έχει για παράδειγμα, τις εξής συνέπειες: Έκθεση ατόμων σε κίνδυν λόγω μη ασφαλισμένων περιχών εργασίας. Απώλεια σημαντικών λειτυργιών τυ μηχανήματς. Απτυχία εφαρμγής των πρβλεπόμενων μεθόδων συντήρησης και επισκευής. Έκθεση ατόμων σε κίνδυν από μηχανικά εξαρτήματα και χημικές υσίες. Κίνδυνς περιβαλλντικής μόλυνσης από διαρρή υδραυλικύ ελαίυ Ασφαλής τρόπς εργασίας Παράλληλα με τις δηγίες ασφαλείας τυ παρόντς εγχειριδίυ χειρισμύ υπχρεύστε να τηρείτε τις εθνικές, και γενικά ισχύυσες πρδιαγραφές πρστασίας κατά την εργασία καθώς και τυς καννισμύς πρόληψης ατυχημάτων. Τηρείτε τις δηγίες για την απφυγή κινδύνων, ι πίες απεικνίζνται στις πρειδπιητικές εικόνες. Όταν κυκλφρείτε σε δημόσιυς δρόμυς και λεωφόρυς τηρείτε τν Κώδικα Οδικής Κυκλφρίας. Catros BAG

20 Γενικές δηγίες ασφαλείας 2.16 Οδηγίες ασφαλείας για τν χειριστή ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, διάτμηση, σφήνωση, εισέλκυση και κρύση λόγω ελλιπύς δικής ασφάλειας και ασφάλειας λειτυργίας. Ελέγχετε πριν από κάθε ενεργπίηση τυ μηχανήματς και τυ τρακτέρ αν τηρύνται τα πρβλεπόμενα για την δική ασφάλεια και την ασφάλεια λειτυργίας! Γενικές δηγίες ασφαλείας και πρόληψης ατυχημάτων Σύνδεση και απσύνδεση τυ μηχανήματς Παράλληλα με τις δηγίες αυτές τηρείτε τυς γενικά ισχύντες καννισμύς ασφαλείας και πρόληψης ατυχημάτων! Οι πρειδπιητικές εικόνες πυ είναι αναρτημένες στ μηχάνημα και ι λιπές σημάνσεις παρέχυν σημαντικές δηγίες για την ασφαλή λειτυργία τυ μηχανήματς. Η τήρηση των δηγιών αυτών επιβάλλεται για τη δική σας ασφάλεια! Ελέγχετε πριν την έναρξη της μετακίνησης τυ μηχανήματς και πριν από τη θέση σε λειτυργία, την περιχή γύρω από τ μηχάνημα (Παιδιά)! Φρντίστε να έχετε πάνττε επαρκή ρατότητα! Απαγρεύεται η επιβίβαση και η μεταφρά ατόμων με τ μηχάνημα! Πρσαρμόζετε τν τρόπ δήγησής σας έτσι, ώστε να έχετε πάνττε υπό τν πλήρη έλεγχό σας τ τρακτέρ μαζί με τη συνδεδεμένη ή την πρσαρτημένη μηχανή. Λαμβάνετε στην περίπτωση αυτή υπόψη σας τις πρσωπικές σας δηγικές ικανότητες, τ δόστρωμα, τις συνθήκες κυκλφρίας και ρατότητας, τις καιρικές συνθήκες, τις ιδιότητες τυ τρακτέρ, καθώς και την επίδραση στη συμπεριφρά τυ τρακτέρ της συνδεδεμένης ή της πρσαρτημένης μηχανής. Συνδέετε και μεταφέρετε τη μηχανή μόν με τρακτέρ τα πία είναι κατάλληλα για την εργασία αυτή. Κατά τη σύνδεση μηχανημάτων στ υδραυλικό σύστημα της σύζευξης τριών σημείων τυ τρακτέρ, θα πρέπει τ τρακτέρ και τ μηχάνημα να είναι της ίδιας κατηγρίας σύνδεσης! Συνδέστε τ μηχάνημα σύμφωνα με τυς καννισμύς στις πρβλεπόμενες εγκαταστάσεις! Με τη σύνδεση μηχανημάτων στ μπρστά και/ή στ πίσω τμήμα τυ τρακτέρ δεν πρέπει να υπερβαίνετε τ επιτρεπόμεν συνλικό βάρς τυ τρακτέρ τα επιτρεπόμενα για τ τρακτέρ φρτία ανά άξνα τις επιτρεπόμενες αντχές των ελαστικών τυ τρακτέρ Ασφαλίστε τ τρακτέρ και τη μηχανή κατά ακύσιας κύλισης, πριν συνδέσετε ή απσυνδέσετε τη μηχανή! Απαγρεύεται η παραμνή ατόμων μεταξύ τυ μηχανήματς πυ πρόκειται να συνδέσετε και τυ τρακτέρ, όπως και κατά τη διάρκεια πρσέγγισης τυ τρακτέρ στ μηχάνημα! Βηθί πυ ενδέχεται να παραβρίσκνται, επιτρέπεται να λειτυργύν μόν ως δηγί εδάφυς δίπλα από τα χήματα και επιτρέπεται να μπυν ανάμεσα στα χήματα μόν όταν αυτά έχυν ακινητπιηθεί. 20 Catros BAG

21 Γενικές δηγίες ασφαλείας Ασφαλίστε τ μχλό χειρισμύ τυ υδραυλικύ συστήματς τυ τρακτέρ στη θέση, στην πία δεν υπάρχει περίπτωση ακύσιας ανύψωσης και καταβίβασης, πρτύ συνδέσετε ή απσυνδέσετε τ μηχάνημα στ υδραυλικό σύστημα της σύζευξης τριών σημείων τυ τρακτέρ! Κατά τη σύνδεση και απσύνδεση μηχανών, φέρτε τις διατάξεις υπστήριξης (εάν πρβλέπνται) στην εκάσττε θέση (για εξασφάλιση της ευστάθειας)! Κατά τν χειρισμό διατάξεων υπστήριξης υπάρχυν σημεία όπυ υπάρχει κίνδυνς σύνθλιψης και διάτμησης! Παρακαλύμε πρσέξτε ιδιαιτέρως κατά την σύνδεση και απσύνδεση τυ μηχανήματς στ τρακτέρ! Ανάμεσα στ τρακτέρ και στ μηχάνημα υπάρχει σημεί όπυ υπάρχει κίνδυνς σύνθλιψης και διάτμησης, στην περιχή τυ σημείυ σύνδεσης! Απαγρεύεται η παραμνή ατόμων ανάμεσα στ τρακτέρ και στη μηχανή κατά τν χειρισμό τυ υδραυλικύ συστήματς της σύζευξης τριών σημείων! Συνδεδεμένι αγωγί τρφδσίας πρέπει να πρσαρμόζνται εύκλα σε όλες τι στρφές τυ χήματς χωρίς να υφίστανται ένταση, κάμψη ή τριβή. δεν επιτρέπεται να τρίβνται σε άλλα εξαρτήματα. Τα σχινιά ενεργπίησης των ταχυσυνδέσμων πρέπει να κρέμνται ελεύθερα και δεν επιτρέπεται να ενεργπιύν από μόνα τυς στη χαμηλή θέση! Τπθετήστε σταθερά τα απσυνδεδεμένα μηχανήματα! Χρήση τυ μηχανήματς Πριν από την έναρξη της εργασίας εξικειωθείτε με όλα τα συστήματα και τα στιχεία χειρισμύ τυ μηχανήματς, καθώς και με τις λειτυργίες τυς. Κατά τη διάρκεια της εργασίας με τ μηχάνημα είναι πλύ αργά για να εξικειωθείτε με αυτό! Μην φράτε φαρδιά ρύχα! Φαρδιά ρύχα αυξάνυν τν κίνδυν σφήνωσης ή τύλιξης των ρύχων στυς κινητήριυς άξνες! Θέτετε τ μηχάνημα σε λειτυργία, μόν όταν είναι όλα τα συστήματα πρστασίας τπθετημένα και σε θέση λειτυργίας! Λάβετε υπόψη σας τ μέγιστ επιτρεπόμεν φρτί των συνδεδεμένων / πρσαρμσμένων μηχανημάτων και τα επιτρεπόμενα φρτία αξόνων και των φρτίων στήριξης τυ τρακτέρ! Εάν απαιτείται, κινηθείτε με μερικώς πληρωμένη δεξαμενή καυσίμυ. Απαγρεύεται η παραμνή ατόμων στην περιχή εργασίας τυ μηχανήματς! Απαγρεύεται η παραμνή ατόμων στην περιχή στρφής και περιστρφής της μηχανής! Στα μέρη τυ μηχανήματς τα πία κινύνται από άλλα εξαρτήματα (π.χ. υδραυλικά) υπάρχει πάντα κίνδυνς σύνθλιψης και διάτμησης! Τα μέρη τυ μηχανήματς πυ κινύνται από άλλα εξαρτήματα επιτρέπεται να τα χειρίζεστε, μόν όταν τρίτα άτμα τηρύν επαρκή απόσταση ασφαλείας από τ μηχάνημα! Catros BAG

22 Γενικές δηγίες ασφαλείας Ασφαλίστε τ τρακτέρ έναντι ακύσιας εκκίνησης και ακύσιας κύλισης, πρτύ απβιβαστείτε από αυτό. Για να τ πετύχετε απθέστε τη μηχανή στ έδαφς τραβήξτε τ χειρόφρεν σβήστε τν κινητήρα βγάλτε τ κλειδί της μίζας Μεταφρά τυ μηχανήματς Όταν κινείστε σε δημόσιυς δρόμυς λαμβάνετε υπόψη σας τυς εκάσττε εθνικύς κώδικες δικής κυκλφρίας! Πριν από διαδρμές μεταφράς ελέγχετε, τη σωστή σύνδεση των αγωγών τρφδσίας τη διάταξη φωτισμύ ως πρς την ύπαρξη φθρών, τη σωστή λειτυργία και την καθαριότητα. τ σύστημα φρένων και τ υδραυλικό σύστημα για εμφανή ελαττώματαl εάν είναι πλήρως λυμέν τ χειρόφρεν τη λειτυργία τυ συστήματς φρένων Πρσέχετε πάντα να υπάρχει επαρκής ικανότητα αλλαγής κατεύθυνσης και πέδησης τυ τρακτέρ! Μηχανήματα πυ έχυν συνδεθεί ή αναρτηθεί στ τρακτέρ και φρτία στ εμπρός και στ πίσω τμήμα τυ τρακτέρ επηρεάζυν την δική συμπεριφρά τυ τρακτέρ καθώς και την ικανότητα αλλαγής κατεύθυνσης και πέδησης. Εάν απαιτείται χρησιμπιήστε πρόσθια φρτία! Ο πρόσθις άξνας τυ τρακτέρ πρέπει να φέρει πάντα τ 20% τυ βάρυς τυ τρακτέρ άνευ φρτίυ, ώστε να εξασφαλίζεται αρκετή ικανότητα αλλαγής κατεύθυνσης. Στερεώστε τα πρόσθια και πίσθια φρτία πάντα σύμφωνα με τυς καννισμύς στα πρβλεπόμενα για τ σκπό αυτό σημεία στερέωσης! Λάβετε υπόψη σας τ ωφέλιμ φρτί των συνδεδεμένων / πρσαρμσμένων μηχανημάτων και τα επιτρεπόμενα φρτία αξόνων και των φρτίων στήριξης τυ τρακτέρ! Τ τρακτέρ πρέπει να εξασφαλίζει την καθυστέρηση πέδησης πυ πρβλέπεται για λόκληρ τ φρτωμέν συρμό (Τρακτέρ συν τ πρσαρμσμέν / συνδεδεμέν μηχάνημα)! Ελέγξτε τη δράση της πέδησης πριν ξεκινήσετε την διαδρμή! Σε διαδρμές με στρφές και ενώ έχετε συνδεδεμέν τ μηχάνημα, λάβετε υπόψη σας την μεγάλη ακτίνα στρφής και την επιταχυνόμενη μάζα τυ μηχανήματς! Πριν από πρείες μεταφράς φρντίστε να υπάρχει επαρκής πλευρική ασφάλιση των βραχιόνων έλξης τυ τρακτέρ, όταν τ μηχάνημα είναι συνδεδεμέν στ υδραυλικό σύστημα της σύζευξης τριών σημείων ή στυς βραχίνες έλξης! Πριν από πρείες μεταφράς τπθετήστε όλα τα περιστρεφόμενα μέρη τυ μηχανήματς σε θέση μεταφράς! Πριν από πρείες μεταφράς ασφαλίστε τα περιστρεφόμενα μέρη τυ μηχανήματς σε θέση μεταφράς, και ενάντια σε επικίνδυνες μετατπίσεις θέσης. Χρησιμπιήστε για τ σκπό αυτό τις πρβλεπόμενες ασφάλειες μεταφράς! 22 Catros BAG

23 Γενικές δηγίες ασφαλείας Ασφαλίστε πριν από πρείες μεταφράς τ μχλό χειρισμύ τυ υδραυλικύ συστήματς της σύζευξης τριών σημείων, έναντι ακύσιας ανύψωσης ή καταβίβασης τυ πρσαρμσμένυ ή συνδεδεμένυ μηχανήματς! Ελέγξτε πριν από πρείες μεταφράς, εάν είναι σωστά συναρμλγημένς στ μηχάνημα απαιτύμενς εξπλισμός μεταφράς, όπως π. χ. φωτισμός, πρειδπιητικές διατάξεις και συστήματα πρστασίας! Πριν από διαδρμές μεταφράς ελέγχετε με τ μάτι, εάν η άνω και ι κάτω ράβδι έλξης είναι ασφαλισμένες με τν αυτασφαλιζόμεν πείρ έναντι ακύσιας απσύνδεσης. Πρσαρμόστε την ταχύτητά σας στις εκάσττε συνθήκες πυ επικρατύν! Πριν δηγήσετε τ τρακτέρ σε κατηφόρα, βάλτε χαμηλή ταχύτητα! Απενεργπιήστε κατά κανόνα πριν από πρείες μεταφράς την πέδηση μεμνωμένων τρχών (κλειδώστε τα πεντάλ στη θέση τυς)! Υδραυλικό σύστημα Τ υδραυλικό σύστημα βρίσκεται υπό υψηλή πίεση! Φρντίστε για τη σωστή σύνδεση των εύκαμπτων υδραυλικών αγωγών! Φρντίστε κατά τη σύνδεση των υδραυλικών αγωγών, τ υδραυλικό σύστημα τόσ από την πλευρά τυ τρακτέρ όσ και από την πλευρά τυ μηχανήματς να μην φέρει πίεση! Απαγρεύεται να μπλκάρετε εξαρτήματα ελέγχυ τυ τρακτέρ, τα πία χρησιμεύυν στην άμεση εκτέλεση κινήσεων υδραυλικών ή ηλεκτρικών εξαρτημάτων, π.χ. διαδικασίες ανάπτυξης/σύμπτυξης, περιστρφής και ώθησης. Η εκάσττε κίνηση πρέπει να σταματά άμεσα μόλις απελευθερώνετε τ αντίστιχ εξάρτημα ελέγχυ. Τ παραπάνω δεν ισχύει για κινήσεις διατάξεων πυ είναι συνεχόμενες ή ρυθμίζνται αυτόματα ή πρέπει λόγω τυ τρόπυ λειτυργίας της μηχανής να βρίσκνται σε ελεύθερη θέση ή να βρίσκνται υπό πίεση Πριν εκτελέσετε εργασίες στ υδραυλικό σύστημα καταβιβάστε τ μηχάνημα αφαιρέστε την πίεση από τ υδραυλικό σύστημα σβήστε τν κινητήρα τραβήξτε τ χειρόφρεν αφαιρείτε τ κλειδί της μίζας! Φρντίστε, ώστε ι υδραυλικί αγωγί να ελέγχνται από ειδικό, τυλάχιστν μία φρά τ χρόν, ως πρς την ασφαλή λειτυργία τυς! Αντικαταστήστε τυς υδραυλικύς αγωγύς πυ παρυσιάζυν φθρές ή είναι παλαιί! Χρησιμπιείτε μόν αυθεντικύς AMA- ZONE υδραυλικύς αγωγύς! Catros BAG

24 Γενικές δηγίες ασφαλείας Ηλεκτρικό σύστημα Ο χρόνς χρήσης των υδραυλικών αγωγών δεν πρέπει να υπερβαίνει τα έξι χρόνια, συμπεριλαμβανμένυ και ενός πιθανύ μέγιστυ χρόνυ απθήκευσης δύ χρόνων. Ακόμη και με ρθή απθήκευση και πρβλεπόμενη καταπόνηση, ι αγωγί και ι συνδέσεις των αγωγών υπόκεινται σε μία φυσιλγική γήρανση. Για τ λόγ αυτό χρόνς απθήκευσης και χρόνς χρήσης τυς είναι περιρισμένς. Σε απόκλιση από τα παραπάνω, χρόνς χρήσης μπρεί να καθριστεί και σύμφωνα με εμπειρικές τιμές, ιδιαίτερα λαμβάνντας υπόψη τ δυνητικό κίνδυν. Για σωλήνες και αγωγύς από θερμπλαστικό υλικό μπρεί να διαφέρυν ι τιμές αναφράς. Μην πρσπαθείτε πτέ να στεγανώσετε διαρρές στυς υδραυλικύς αγωγύς με τ χέρι ή με τα δάχτυλα. Υγρό πυ εξέρχεται υπό υψηλή πίεση (υδραυλική πίεση) μπρεί να διαπεράσει τ δέρμα και να πρκαλέσει σβαρύς τραυματισμύς! Σε περίπτωση τραυματισμύ από υδραυλικό έλαι απευθυνθείτε αμέσως στ γιατρό. Κίνδυνς μόλυνσης. Στην αναζήτηση διαρρών χρησιμπιείτε κατάλληλα μέσα, λόγω τυ ενδεχόμενυ κινδύνυ σβαρής μόλυνσης. Κατά τη διάρκεια εργασιών στ ηλεκτρικό σύστημα απσυνδέετε κατά κανόνα τ συσσωρευτή (τν αρνητικό πόλ)! Χρησιμπιείτε μόν πρβλεπόμενες ασφάλειες. Εάν χρησιμπιείτε πλύ μεγάλες ασφάλειες καταστρέφεται τ ηλεκτρικό σύστημα Κίνδυνς πυρκαγιάς! Φρντίστε τη σωστή σύνδεση τυ συσσωρευτή - Συνδέστε πρώτα τ θετικό και στη συνέχεια τν αρνητικό πόλ! Κατά την απσύνδεση τυ συσσωρευτή απσυνδέετε πρώτα τν αρνητικό πόλ και στη συνέχεια τν θετικό! Καλύπτετε τν θετικό πόλ τυ συσσωρευτή με τ πρβλεπόμεν καπάκι. Σε περίπτωση βραχυκυκλώματς υπάρχει κίνδυνς έκρηξης! Απφύγετε τη δημιυργία σπινθήρων και ανιχτές εστίες φωτιάς κντά στη μπαταρία! Υπάρχει η δυνατότητα εξπλισμύ τυ μηχανήματς με ηλεκτρνικά εξαρτήματα και συγκρτήματα, των πίων η λειτυργία μπρεί να επηρεαστεί από ηλεκτρμαγνητικές παρεμβλές άλλων συσκευών. Τέτιες επιδράσεις μπρεί να είναι επικίνδυνες για άτμα, σε περίπτωση πυ δεν τηρύνται ι ακόλυθες δηγίες ασφαλείας. Σε ενδεχόμενη μετέπειτα τπθέτηση στ μηχάνημα ηλεκτρικών συσκευών και/ή εξαρτημάτων, τα πία συνδένται στ ηλεκτρικό κύκλωμα τυ χήματς, πρέπει να ελέγξει χρήστης με δική τυ ευθύνη, εάν η μετατρπή αυτή δημιυργεί πρβλήματα στα ηλεκτρνικά συστήματα τυ χήματς ή σε άλλα εξαρτήματα. Πρσέξτε, ώστε τα μετέπειτα τπθετημένα ηλεκτρικά και ηλεκτρνικά εξαρτήματα να συμφωνύν με την δηγία της Ε.Ε περί ηλεκτρμαγνητικής συμβατότητας 2004/108/EΟΚ στην εκάσττε ισχύυσα έκδση και να φέρυν τ σήμα CE. 24 Catros BAG

25 Γενικές δηγίες ασφαλείας Καθαρισμός, συντήρηση και επισκευή Τις εργασίες καθαρισμύ, συντήρησης και επισκευής στη μηχανή να τις εκτελείτε πάνττε μόν εφόσν είναι απενεργπιημένη η μετάδση κίνησης είναι σβησμένς κινητήρας τυ τρακτέρ έχετε αφαιρέσει τ κλειδί της μίζας έχετε αφαιρέσει τν ρευματλήπτη τυ μηχανήματς από τν υπλγιστή τυ χήματς! Ελέγχετε τακτικά εάν είναι καλά σφιγμένα τα παξιμάδια και ι βίδες! Ασφαλίζετε κατά ακύσιας καταβίβασης τυ ανυψωμένυ μηχανήματς ή τα ανυψωμένη μέρη τυ μηχανήματς, πρτύ ξεκινήσετε εργασίες συντήρησης, επισκευής και καθαρισμύ! Κατά την αντικατάσταση εργαλείων πυ κόβυν, χρησιμπιήστε τα κατάλληλα εργαλεία και φρέστε πρστατευτικά γάντια! Διαθέστε σύμφωνα με τυς καννισμύς τα έλαια, τα γράσα και τα φίλτρα! Απσυνδέστε τ καλώδι της γεννήτριας και τυ συσσωρευτή τυ τρακτέρ, πριν πρχωρήσετε σε εργασίες ηλεκτρσυγκόλλησης στ τρακτέρ και στα συνδεδεμένα μέρη τυ μηχανήματς! Τα ανταλλακτικά εξαρτήματα πρέπει να πληρύν τυλάχιστν τις πρκαθρισμένες τεχνικές πρδιαγραφές της εταιρείας AMAZONEN-WERKE! Αυτό εξασφαλίζεται όταν χρησιμπιείτε αυθεντικά ανταλλακτικά της AMAZONE! Catros BAG

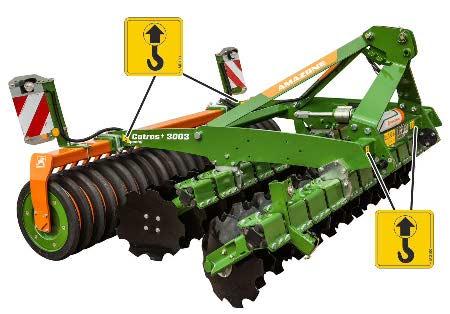

26 Φόρτωση και εκφόρτωση 3 Φόρτωση και εκφόρτωση Φόρτωση με γερανό ανύψωσης: ΠΡΟΣΟΧΗ Κατά τη φόρτωση της μηχανής με γερανό ανύψωσης πρέπει να χρησιμπιείτε για την ανύψωση τα χαρακτηρισμένα σημεία ανάρτησης των ιμάντων ανύψωσης. ΠΡΟΣΟΧΗ Η ελάχιστη ανυψωτική ικανότητα τυ κάθε ιμάντα πρέπει να είναι 1000 kg! Στη μηχανή υπάρχυν 4 σημεία ασφάλισης για ιμάντες ανύψωσης. 26 Catros BAG

27 Περιγραφή πρϊόντς 4 Περιγραφή πρϊόντς Τ κεφάλαι αυτό δίνει αναλυτική περιγραφή σχετικά με τη δμή τυ μηχανήματς. περιέχει τις νμασίες των επιμέρυς συγκρτημάτων και ρυθμιστικών εξαρτημάτων. Διαβάστε τ κεφάλαι αυτό ευρισκόμενι, εάν υπάρχει η δυνατότητα, δίπλα στ μηχάνημα. Με τν τρόπ αυτό θα γνωρίσετε όσ καλύτερα γίνεται τ μηχάνημα αυτό. 4.1 Σύνψη συγκρτημάτων (1) Σύζευξη τριών σημείων (2) 1. Σειρά δίσκων (3) 2. Σειρά δίσκων (4) Βηθητικός κύλινδρς σε διαφρετικές εκδόσεις (5) Ρύθμιση βάθυς εργασίας 4.2 Συστήματα ασφαλείας και πρστασίας Πήχης πρστασίας για τν πίσω απξέστη σε δική μεταφρά. 4.3 Αγωγί τρφδσίας μεταξύ τρακτέρ και μηχανής Ηλεκτρικά καλώδια φωτισμύ Catros BAG

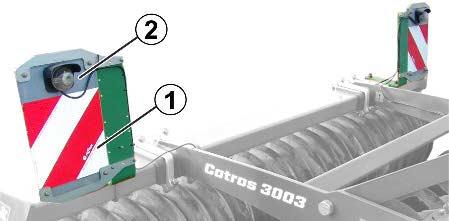

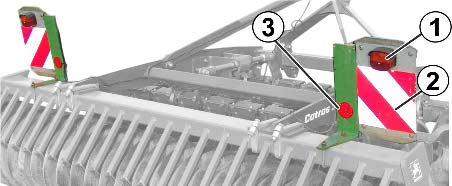

28 Περιγραφή πρϊόντς 4.4 Εξπλισμός δικής ασφάλειας (1) Φώτα θέσης, φώτα φρένων, φλας κατεύθυνσης (2) Πρειδπιητικές πινακίδες (τετράγωνες) (3) κόκκινι πίσω ανακλαστήρες (1) 2 πρειδπιητικέσ πινακίδες (τετράγωνες) (2) 2 φώτα όγκυ / φλας κατεύθυνσης Συνδέστε τ σύστημα φωτισμύ μέσω τυ βύσματς 7 πόλων τυ τρακτέρ. 4.5 Πρβλεπόμενη χρήση Η μηχανή είναι κατασκευασμένη για τη συνηθισμένη κατεργασία χωραφιών. συνδέεται μέσω της σύζευξης τριών σημείων στ τρακτέρ και χειρισμός της γίνεται από τ χειριστή. Υπάρχει η δυνατότητα ανάβασης σε πλαγιές με κλίση Πρεία κατά μήκς της πλαγιάς Κατεύθυνση πρείας πρς τα αριστερά 15 % Κατεύθυνση πρείας πρς τα δεξιά 15 % Πρεία κάθετη πρς την πλαγιά Ανάβαση πλαγιάς 15 % Κατάβαση πλαγιάς 15 % Στην πρβλεπόμενη χρήση συμπεριλαμβάννται επίσης: η τήρηση όλων των δηγιών τυ παρόντς εγχειριδίυ. η τήρηση των χρνικών περιόδων εκτέλεσης εργασιών επιθεώρησης και συντήρησης. η απκλειστική χρήση αυθεντικών ανταλλακτικών AMAZONE. Χρήσεις διαφρετικές από τις παραπάνω απαγρεύνται και θεωρύνται μη πρβλεπόμενες. Για ζημιές πυ πρκύπτυν από μη πρβλεπόμενη χρήση φέρει χρήστης την απκλειστική ευθύνη, δεν αναλαμβάνει η εταιρεία AMAZONEN-WERKE υδεμία ευθύνη. 28 Catros BAG

29 Περιγραφή πρϊόντς 4.6 Περιχή κινδύνυ και επικίνδυνα σημεία Η περιχή κινδύνυ είναι η περιχή γύρω από τη μηχανή, εντός της πίας μπρεί να τραυματιστύν άτμα από κινήσεις πυ εκτελεί η μηχανή και τα εργαλεία της κατά τη διάρκεια της εργασίας από υλικά και ξένα σώματα πυ εκσφενδνίζνται από τη μηχανή από ακύσια καταβίβαση ανυψωμένων εργαλείων από ακύσια κύλιση τυ τρακτέρ και της μηχανής Στην περιχή κινδύνυ της μηχανής υπάρχυν επικίνδυνα σημεία μόνιμων κινδύνων ή κινδύνων πυ εμφανίζνται απρόσμενα. Οι πρειδπιητικές εικόνες σημαίνυν τα επικίνδυνα αυτά σημεία και πρειδπιύν για υπλειπόμενυς κινδύνυς, ι πίι δεν είναι δυνατόν να αντιμετωπιστύν με βελτίωση τυ σχεδιασμύ τυ μηχανήματς. Στην περίπτωση αυτή ισχύυν ι ειδικές διατάξεις ασφαλείας των σχετικών κεφαλαίων. Δεν επιτρέπεται η παραμνή ατόμων στην περιχή κινδύνυ της μηχανής, όσ παραμένει σε λειτυργία κινητήρας τυ τρακτέρ με συνδεδεμέν τν αρθρωτό άξνα / τ υδραυλικό σύστημα. όσ τ τρακτέρ και η μηχανή δεν έχυν ασφαλιστεί έναντι ακύσιας εκκίνησης και ακύσιας κύλισης. Ο χειριστής επιτρέπεται να κινεί τη μηχανή ή να μετακινεί τα εργαλεία από τη θέση μεταφράς στη θέση εργασίας και τ αντίθετ, χειρκίνητα ή μηχανικά, μόν εφόσν δεν βρίσκνται άτμα στην περιχή κινδύνυ. Σημεία κινδύνυ απτελύν τα σημεία: μεταξύ τρακτέρ και μηχανής, ιδιαίτερα κατά τη διάρκεια σύνδεσης και απσύνδεσης. στην περιχή κινύμενων συγκρτημάτων: στν κύλινδρ με κωνικύς δακτυλίυς πυ ακλυθεί, στυς περιστρεφόμενυς δίσκυς επάνω στην κινύμενη μηχανή, στην περιχή περιστρφής της μηχανής, Catros BAG

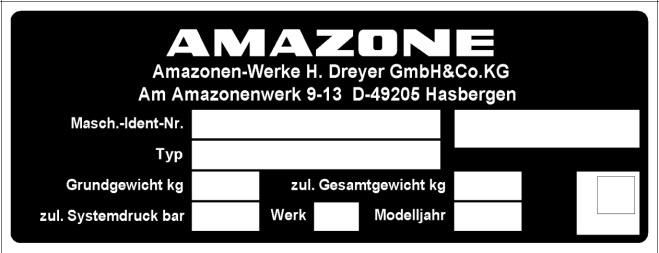

30 Περιγραφή πρϊόντς 4.7 Πινακίδα τύπυ και σήμα CE Στην πινακίδα τύπυ αναφέρνται τα εξής: Αριθμός αναγνώρισης τυ μηχανήματς: Τύπς Βασικό βάρς kg Επιτρεπόμενη πίεση συστήματς σε bar Επιτρεπόμεν συνλικό βάρς σε kg Εργστάσι κατασκευής Οι παρακάτω απεικνίσεις δείχνυν τη διάταξη της πινακίδας τύπυ και τυ σήματς CE. Μντέλ έτυς Εικ Τεχνικά χαρακτηριστικά Catros Special Επιτρεπόμεν συνλικό βάρς [kg] Πλάτς μεταφράς [mm] Ύψς μεταφράς [mm] Συνλικό μήκς [mm] Πλάτς εργασίας [mm] Αριθμός δίσκων Διάμετρς δίσκων Πάχς των δίσκων [mm] [mm] Catros 460 Catros Catros 4 Catros + 5 Απόσταση δίσκων [mm] 250 Ρύθμιση της απόστασης σειρών δίσκων mechanisch Βάθς εργασίας [mm] Catros Catros Σύνδεση συσκευών Kategorie 2 (Option) und Kategorie 3 Απόσταση κέντρυ βάρυς ( d ) [mm] 1200 Ιδανική ταχύτητα εργασίας [km/h] Catros BAG

31 Περιγραφή πρϊόντς Βασικό βάρς Catros Special Βασική μηχανή Catros [kg] Catros Κύλινδρς με παράλληλυς πήχεις SW [kg] SW Οδντωτός κύλινδρς PW600 [kg] Δίδυμς κύλινδρς TW520/380 [kg] Κύλινδρς με κωνικύς κυλίνδρυς KW [kg] με πρφίλ μήτρας KWM Κύλινδρς γωνιακών 300 πρφίλ WW580 [kg] Κύλινδρς πρφίλ U UW580 [kg] Κύλινδρς πρφίλ διπλύ 440 DUW580 [kg] U Κύλινδρς Disc DW600 [kg] Οπίσθια σβάρνα [kg] Ελατηριωτό μαχαίρι 142 [kg] Σύστημα ελατηριωτών απξεστήρων 167 [kg] Τ βασικό βάρς (βάρς με τ μηχάνημα κενό) πρκύπτει από τ άθρισμα τυ επιμέρυς βάρυς των συγκρτημάτων. Catros BAG

32 Περιγραφή πρϊόντς 4.9 Απαιτύμενς εξπλισμός τρακτέρ Για τη χρήση της μηχανής σύμφωνα με τις πρδιαγραφές πρέπει τ τρακτέρ να πληρί τις εξής πρδιαγραφές: Ισχύς κινητήρα τρακτέρ Catros / Catros Special από 59 kw (80 PS) Catros / Catros Special από 66 kw (90 PS) Catros / Catros Special από 77 kw (105 PS) Catros / Catros Special από 91 kw (125 PS) Ηλεκτρικά Τάση συσσωρευτή (μπαταρίας): 12 V (Volt) Πρίζα φώτων: 7 πόλων Υδραυλικό σύστημα Μέγιστη πίεση λειτυργίας: 210 bar Απόδση αντλίας τρακτέρ: Τυλάχιστν 15 λίτρα/λεπτό στα 150 bar Υδραυλικό έλαι της σπαρτικής μηχανής: HLP68 DIN Τ υδραυλικό λάδι τυ μηχανήματς είναι κατάλληλ για όλα τα σύνθετα κυκλώματα υδραυλικύ λαδιύ όλων των συνηθισμένων κατασκευαστών τρακτέρ. Συσκευές ελέγχυ: Ανάλγα με τν εξπλισμό, βλέπε Σελίδα 34. Σύζευξη τριών σημείων Οι κάτω βραχίνες έλξης τυ τρακτέρ πρέπει να διαθέτυν άγκιστρα κάτω βραχιόνων. Οι άνω βραχίνες έλξης τυ τρακτέρ πρέπει να διαθέτυν άγκιστρα άνω βραχιόνων Στιχεία σχετικά με την στάθμη θρύβυ Η εξαρτώμενη από τ χώρ εργασίας τιμή θρύβυ (στάθμη θρύβυ) είναι 74 db(a), μετρημένη στ αφτί τυ δηγύ, σε κατάσταση λειτυργίας τυ μηχανήματς, με κλειστή καμπίνα δηγύ. Συσκευή μέτρησης: OPTAC SLM 5. Τ ύψς της στάθμης θρύβυ εξαρτάται σημαντικά και από τ τρακτέρ πυ χρησιμπιείτε. 32 Catros BAG

33 Δμή και λειτυργία 5 Δμή και λειτυργία Τ ακόλυθ κεφάλαι περιέχει πληρφρίες σχετικά με τη δμή τυ μηχανήματς και τις λειτυργίες των επιμέρυς συγκρτημάτων. 5.1 Λειτυργία Ο δισκκαλλιεργητής Kompakt της Catros είναι κατάλληλς για επεξεργασία χαμηλών κμμένων φυτών αμέσως μετά τ θερισμό πρετιμασία εδάφυς για σπρά καλαμπόκι ή ζαχαρότευτλα κατά την άνιξη σπρά ενδιάμεσων καρπών όπως π.χ. κράμβη. Ο δισκκαλλιεργητής Catros συνδέεται στ τρακτέρ με σύζευξη τριών σημείων. Η διπλή διάταξη δίσκων φρντίζει την επεξεργασία τυ εδάφυς και την ανάμειξή τυ. Ο κύλινδρυς με κωνικύς δακτυλίυς πυ ακλυθεί πρκαλεί την επανασύσφιξη τυ εδάφυς και ελέγχει τη ρύθμιση τυ βάθυς των δίσκων. Catros BAG

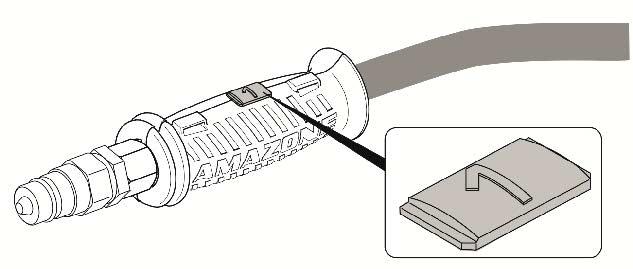

34 Δμή και λειτυργία 5.2 Υδραυλικές συνδέσεις Όλες ι υδραυλικές συνδέσεις είναι εξπλισμένες με λαβές. Στις λαβές υπάρχυν χρωματιστές σημάνσεις με έναν αριθμό αναγνώρισης ή ένα γράμμα αναγνώρισης, για την αντιστίχηση της κάθε υδραυλικής λειτυργίας με τν σχετικό αγωγό πίεσης της μνάδας ελέγχυ τυ τρακτέρ! Για τις σημάνσεις, υπάρχυν κλλημένες μεμβράνες στ μηχάνημα, πυ εξηγύν τις αντίστιχες υδραυλικές λειτυργίες. Ανάλγα με την υδραυλική λειτυργία πρέπει η μνάδα ελέγχυ τυ τρακτέρ να χρησιμπιείται σε διαφρετικύς τρόπυς χειρισμύ. Με ασφάλιση, για συνεχή κυκλφρία λαδιύ Με πάτημα, πατήστε μέχρι να εκτελεστεί η ενέργεια Σε θέση αιώρησης, ελεύθερη ρή λαδιύ στη μνάδα ελέγχυ Σήμανση Λειτυργία Μνάδα ελέγχυ τρακτέρ πράσιν Βάθς εργασίας (Πραιρετικά) αύξηση μείωση Διπλής ενέργειας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνς μόλυνσης από υδραυλικό έλαι πυ εξέρχεται υπό υψηλή πίεση! Φρντίστε κατά τη σύνδεση των υδραυλικών αγωγών, τ υδραυλικό σύστημα τόσ από την πλευρά τυ τρακτέρ όσ και από την πλευρά της μηχανής να μην φέρει πίεση! Σε περίπτωση τραυματισμύ από υδραυλικό έλαι απευθυνθείτε αμέσως στ γιατρό. 34 Catros BAG

35 Δμή και λειτυργία Σύνδεση υδραυλικών εύκαμπτων αγωγών ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, διάτμηση, σφήνωση, εισέλκυση και κρύση λόγω λανθασμένων υδραυλικών λειτυργιών, σε περίπτωση λάθς σύνδεσης υδραυλικών αγωγών Κατά τη σύνδεση των εύκαμπτων υδραυλικών αγωγών πρσέξτε τις χρωματικές σημάνσεις στα υδραυλικά βύσματα. Ελέγξτε την καταλληλότητα των υδραυλικών ελαίων, πρτύ συνδέσετε τη μηχανή στ υδραυλικό σύστημα τυ τρακτέρ σας. Μην αναμειγνύετε ρυκτέλαια με βιέλαια! Λάβετε υπόψη σας τη μέγιστη επιτρεπόμενη πίεση υδραυλικύ ελαίυ 210 bar. Χρησιμπιείτε μόν καθαρά υδραυλικά βύσματα. Εισάγετε τ/τα υδραυλικά βύσματα τόσ στις υδραυλικές υπδχές, μέχρι να καταλάβετε ότι ασφάλισε/ασφάλισαν. Ελέγξτε την σωστή εφαρμγή και τη στεγανότητα των σημείων σύνδεσης των εύκαμπτων υδραυλικών αγωγών. 1. Εκτρέψτε τ μχλό χειρισμύ της συσκευής ελέγχυ επί τυ τρακτέρ στην ελεύθερη θέση (υδέτερη θέση). 2. Καθαρίστε τα υδραυλικά βύσματα των εύκαμπτων υδραυλικών αγωγών, πρτύ συνδέσετε τυς αγωγύς στ τρακτέρ. 3. Συνδέστε τν (τυς) εύκαμπτ υδραυλικό αγωγό(ύς) με τ (τα) τρακτέρ Απσύνδεση των εύκαμπτων υδραυλικών αγωγών 1. Εκτρέψτε τ μχλό χειρισμύ της συσκευής ελέγχυ επί τυ τρακτέρ στη ελεύθερη θέση (υδέτερη θέση). 2. Απασφαλίστε τα υδραυλικά βύσματα από τις υδραυλικές υπδχές. 3. Καλύψτε τα υδραυλικά βύσματα και τις υδραυλικές υπδχές με καπάκια σκόνης για να τα πρφυλάξετε από τη ρύπανση. Catros BAG

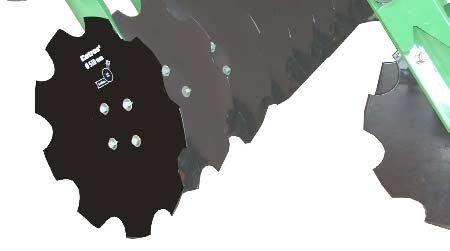

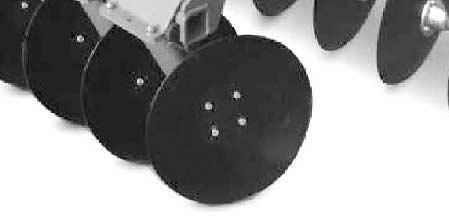

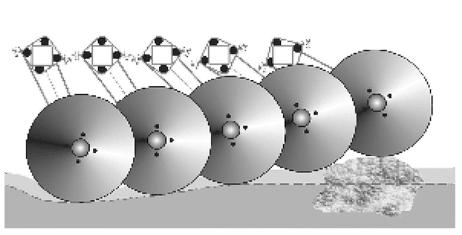

36 Δμή και λειτυργία 5.3 Δισκκαλλιεργητής δύ σειρών Δισκκαλλιεργητής Catros + με δίσκυς διαγώνιας διάταξης και διάμετρ 510 mm. Δισκσβάρνα Catros με λείυς δίσκυς και διάμετρ 460 mm. Οι κίλι δίσκι είναι διατεταγμένι σε γωνία 17 μπρστά και 14 πίσω, ως πρς την κατεύθυνση κίνησης. Η έδραση των κίλων δίσκων απτελείται από ένα κωνικό ρυλεμάν δύ σειρών με στεγάνωση λισθαίνντς δακτυλίυ και πλήρωση λαδιύ και δεν χρειάζεται συντήρηση Ρυθμίζεται Η ένταση λειτυργίας των κίλων δίσκων μέσω τυ βάθυς εργασίας τυ δισκκαλλιεργητή. Η ρύθμιση βάθυς πραγματπιείται μηχανικά με τη βήθεια στιχείων απόστασης, υδραυλικά μέσω της συσκευής ελέγχυ τυ τρακτέρ πράσινη. Η ανάρτηση των μεμνωμένων δίσκων με λαστιχένιυς απσβεστήρες επιτρέπει την πρσαρμγή της μηχανής σε ανωμαλίες τυ εδάφυς την απφυγή σταθερών εμπδίων από τυς κίλυς δίσκυς, π.χ. πέτρες. Με τν τρόπ αυτό πρστατεύνται ι δίσκι από ζημιές. 36 Catros BAG

37 Δμή και λειτυργία 5.4 Περιφερειακά στιχεία Η ισπέδωση στην περιφερειακή περιχή πραγματπιείται με περιφερειακά στιχεία. Τα περιφερειακά στιχεία διπλώνυν για μείωση τυ πλάτυς μεταφράς (όχι για Catros 2503). (1) Ακραίς δίσκς (2) Ρύθμιση βάθυς (3) Πείρς για ασφάλιση της θέσης μεταφράς και εργασίας Catros BAG

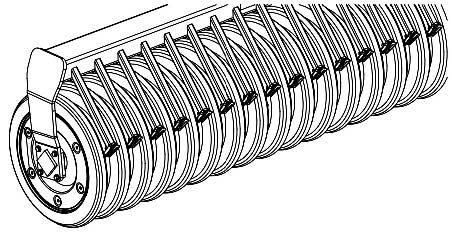

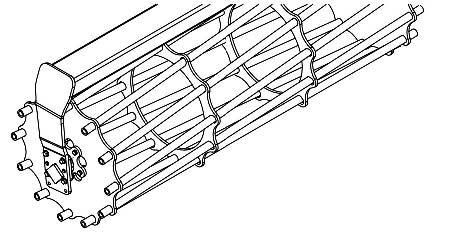

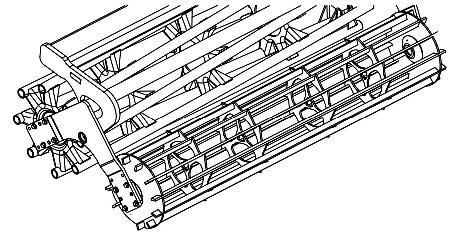

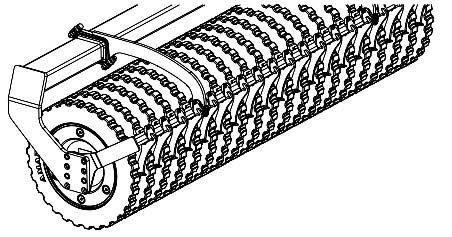

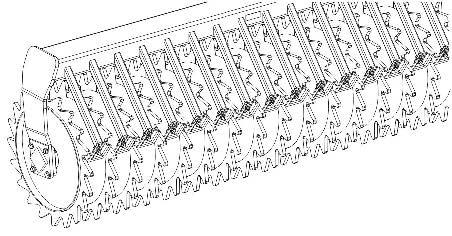

38 Δμή και λειτυργία 5.5 Κύλινδρς Ο κύλινδρς αναλαμβάνει τη ρύθμιση βάθυς των εργαλείων. Δίδυμς κύλινδρς TW520/380 Ο δίδυμς κύλινδρς απτελείται από τν κύλινδρ με ελικειδή σωληνωτά πλαίσια μπρστά τπθετημέν στην επάνω μάδα πών. τν όρθι κύλινδρ πίσω τπθετημέν στην κάτω μάδα πών. Διαθέτει πλύ καλή ικανότητα θρυμματισμύ. Κύλινδρς με παράλληλυς πήχεις SW520 SW600 Για μικρότερη εκ νέυ συμπίεση τυ εδάφυς διατίθεται κύλινδρς με παράλληλυς πήχεις. Διαθέτει πλύ καλή μετάδση κίνησης. Κύλινδρς με κωνικύς κυλίνδρυς KW580 με ρυθμιζόμεν απξέστη. Ιδιαίτερα κατάλληλς για μέτρια εδάφη. Κύλινδρς με κωνικύς δακτυλίυς KWM 650 με πρφίλ μήτρας και ρυθμιζόμεν απξέστη. Ιδιαίτερα κατάλληλς για ελαφριά, μέτρια και βαριά εδάφη. Οδντωτός κύλινδρς PW 600 Ιδιαίτερα κατάλληλς για μέτρια και βαριά εδάφη. 38 Catros BAG

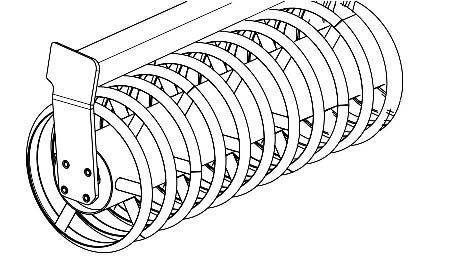

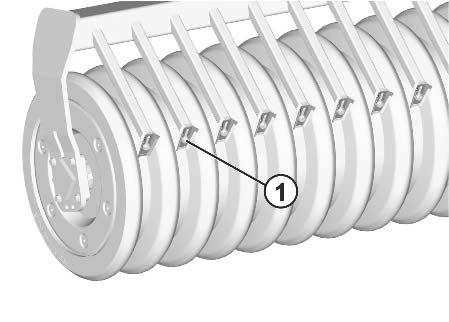

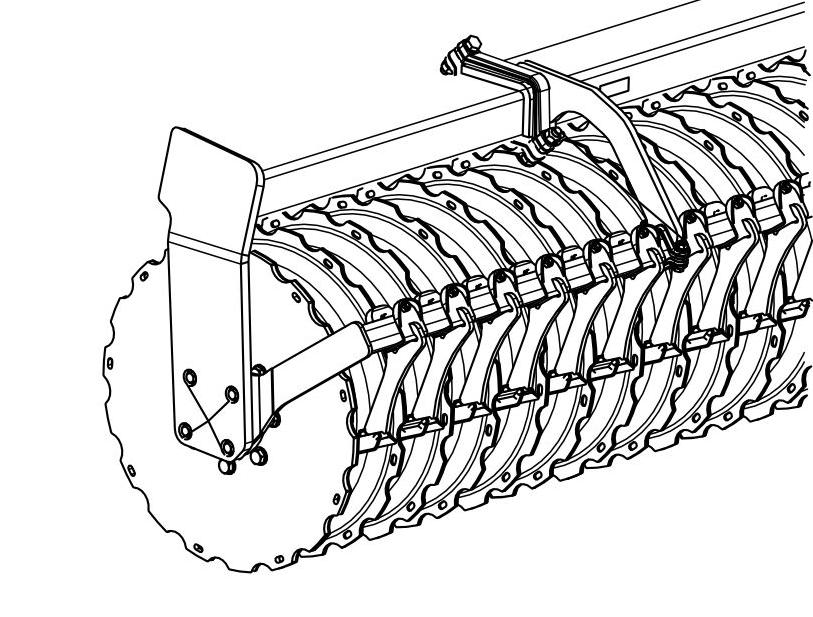

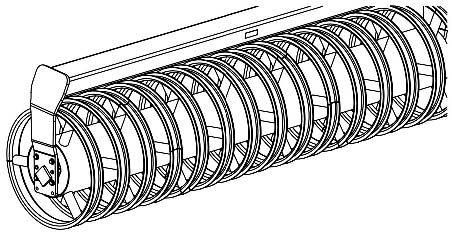

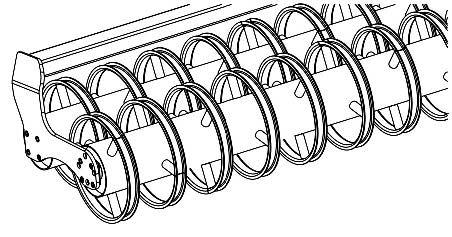

39 Δμή και λειτυργία Κύλινδρς πρφίλ U UW580 Ιδιαίτερα κατάλληλς για ελαφριά εδάφη. Μη ευαίσθητς σε έμφραξη και με καλή αντχή. Κύλινδρς πρφίλ διπλύ U DUW580 Ιδιαίτερα κατάλληλς για ελαφριά και μέτρια εδάφη. Μη ευαίσθητς σε έμφραξη και με καλή αντχή. Κύλινδρς γωνιακών πρφίλ WW580 Ο κύλινδρς γωνιακών πρφίλ διαθέτει πραιρετικά μια ρυθμιζόμενη μπάρα μαχαιριών. Η ανύψωση της μπάρας μαχαιριών σε περίπτωση αυξημένυ πσστύ ργανικής μάζας μειώνει τν κίνδυν στόμωσης. Ιδιαίτερα κατάλληλς για μέτρια και βαριά εδάφη. Ακατάλληλς για πετρώδη εδάφη Κύλινδρς Disc DW600 Ιδιαίτερα κατάλληλς για ελαφριά, μέτρια και βαριά εδάφη. Διαθέτει πλύ καλή ικανότητα θρυμματισμύ. Μη ευαίσθητς σε έμφραξη, κόλλημα και με καλή αντχή. Catros BAG

40 Δμή και λειτυργία 5.6 Πλαίσι σύζευξης τριών σημείων Η μηχανή διαθέτει: Πείρι άνω βραχιόνων και πείρι κάτω βραχιόνων της κατηγρίας ΙΙΙ με κπίλιες για την ασφάλιση. 2 θέσεις για σύνδεση τυ άνω βραχίνα Ανάλγα με την τπθέτηση των βιδωτών πείρων κάτω βραχιόνων επιτυγχάνεται η διάσταση έκτασης της κατηγρίας 2 ή Catros BAG

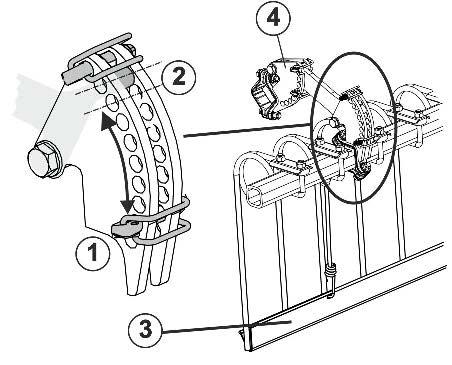

41 Δμή και λειτυργία 5.7 Συρόμεν δόντι κάλυψης (πραιρετικά) Ο πίσω απξέστης χρησιμεύει στν θρυμματισμό και στην ισπέδωση τυ εδάφυς. Η ένταση εργασίας μπρεί να ρυθμιστεί μετακινώντας τη θέση των πείρων στις πές. Ασφαλίστε τν πείρ με κπίλια. (1) Πείρς ασφάλισης για ρύθμιση έντασης εργασίας. Τπθετήστε τν πείρ ασφάλισης έτσι, ώστε η σβάρνα να εφαρμόζει και να μπρεί να αιωρείται ελεύθερα πρς τα πίσω. (2) Θέση τυ πείρυ ασφάλισης για ακινητπίηση της σβάρνας Exakt σε διαδρμές μεταφράς. (3) Τπθετήστε τν πήχη πρστασίας σε διαδρμές μεταφράς. (4) Ρυθμίστε τ ύψς της σβάρνας χωρίς τζόγ ανάλγα με τ σύστημα σβάρνας Σύστημα σβάρνας Hi Για κυλίνδρυς: SW520, SW600, PW600, KW580, UW580 Πραγματπιήστε τη ρύθμιση με τν ίδι τρόπ σε όλα τα όργανα ρύθμισης. Για απενεργπίηση, ανασηκώστε τη σβάρνα και απσυνδέστε τη. Κατά την εργασία στερεώστε τυς πήχεις πρστασίας στν κύλινδρ. Σύστημα σβάρνας KWM Hi Για κύλινδρ: KWM650 Catros BAG

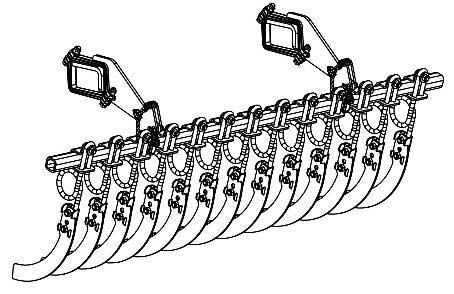

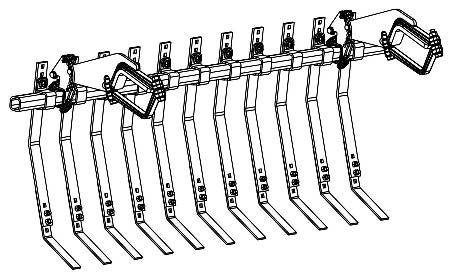

42 Δμή και λειτυργία Σύστημα σβάρνας Hi Για κύλινδρ: TW520/380, DUW580 Σύστημα ελατηριωτών μαχαιριών 142 Για κύλινδρ: WW580 Σύστημα απόξεσης με ελατήρια 167 Για κύλινδρ: UW Catros BAG

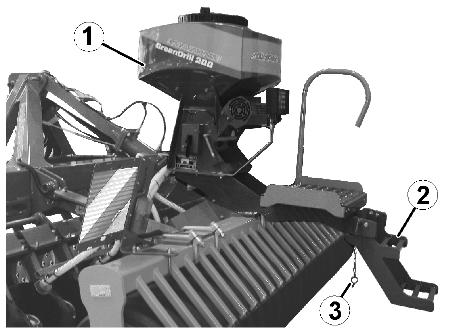

43 Δμή και λειτυργία 5.8 Διάταξη σπράς εμβόλιμης καλλιέργειας GreenDrill Η διάταξη σπράς εμβόλιμης καλλιέργειας GreenDrill δίνει τη δυνατότητα σπράς λεπτών σπόρων και εμβόλιμων καλλιεργειών κατά τη διάρκεια της επεξεργασίας τυ εδάφυς με τν δισκκαλλιεργητή Catros. (1) GreenDrill (2) Αναδιπλύμεν σκαλπάτι (3) Πείρς με αναδιπλύμεν μχλό για ασφάλιση τυ αναδιπλύμενυ σκαλπατιύ Δείτε επίσης τ εγχειρίδι χειρισμύ τυ GreenDrill. Αναδιπλώστε τ σκαλπάτι πριν από την πρεία σε θέση μεταφράς και ασφαλίστε τη θέση μεταφράς με πείρυς και αναδιπλύμενυς μχλύς. Χρησιμπιήστε τ σκαλπάτι ως λαβή. Catros BAG

44 Θέση σε λειτυργία 6 Θέση σε λειτυργία Στ κεφάλαι αυτό θα λάβετε πληρφρίες για τη θέση τυ μηχανήματς σε λειτυργία. για τν τρόπ με τν πί μπρείτε να ελέγξετε εάν μπρείτε να συνδέσετε/πρσαρτήσετε τ μηχάνημα στ τρακτέρ σας. Πριν από τη θέση σε λειτυργία τυ μηχανήματς, χειριστής πρέπει να διαβάσει και να κατανήσει τ εγχειρίδι λειτυργίας. Λάβετε υπόψη σας τ κεφάλαι "Οδηγίες ασφαλείας για τν χειριστή", από τη σελίδα 20 κατά τη σύνδεση και απσύνδεση τυ μηχανήματς τη μεταφρά τυ μηχανήματς τη χρήση τυ μηχανήματς Συνδέετε και μεταφέρετε τ μηχάνημα μόν σε κατάλληλ για την εργασία αυτή τρακτέρ! Τ τρακτέρ και τ μηχάνημα πρέπει να πληρύν τυς καννισμύς τυ εθνικύ κώδικα δικής κυκλφρίας. Ο ιδικτήτης τυ χήματς (χρήστης) καθώς και δηγός τυ (χειριστής) είναι υπεύθυνι για την τήρηση των κατά τόπυς εθνικών κωδικών δικής κυκλφρίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, διάτμηση, κπή, εισέλκυση και σφήνωση στην περιχή υδραυλικά και ηλεκτρικά κινύμενων εξαρτημάτων. Απαγρεύεται να μπλκάρετε εξαρτήματα ελέγχυ τυ τρακτέρ, τα πία χρησιμεύυν στην άμεση εκτέλεση κινήσεων υδραυλικών ή ηλεκτρικών εξαρτημάτων, π.χ. διαδικασίες ανάπτυξης/σύμπτυξης, περιστρφής και ώθησης. Η εκάσττε κίνηση πρέπει να σταματά άμεσα μόλις απελευθερώνετε τ αντίστιχ εξάρτημα ελέγχυ. Τ παραπάνω δεν ισχύει για κινήσεις διατάξεων πυ είναι συνεχόμενες ή ρυθμίζνται αυτόματα ή πρέπει λόγω τυ τρόπυ λειτυργίας της μηχανής να βρίσκνται σε ελεύθερη θέση ή να βρίσκνται υπό πίεση 44 Catros BAG

45 Θέση σε λειτυργία 6.1 Έλεγχς της καταλληλότητας τυ τρακτέρ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από θραύση κατά τη λειτυργία, σε περίπτωση ελλιπύς σταθερότητας και ανεπαρκύς ικανότητας αλλαγής διεύθυνσης τυ τρακτέρ σε περιπτώσεις μη πρβλεπόμενης χρήσης τυ τρακτέρ! Ελέγξτε την καταλληλότητα τυ τρακτέρ σας, πρτύ συνδέσετε ή πρσαρτήσετε τ μηχάνημα στ τρακτέρ. Επιτρέπεται να συνδέετε τ μηχάνημα μόν σε κατάλληλα για τ σκπό αυτό τρακτέρ. Διενεργήστε δκιμή φρένων, για να ελέγξετε εάν τ τρακτέρ έχει την απαιτύμενη ικανότητα πέδησης ακόμη και με συνδεδεμέν / πρσαρτημέν μηχάνημα. Πρϋπθέσεις για την καταλληλότητα τυ τρακτέρ είναι ειδικότερα: τ επιτρεπόμεν συνλικό βάρς τυ τρακτέρ τα επιτρεπόμενα για τ τρακτέρ φρτία ανά άξνα τ επιτρεπόμεν συνδεόμεν φρτί στ σημεί σύνδεσης τυ τρακτέρ ι φέρυσες ικανότητες των χρησιμπιύμενων ελαστικών τ επιτρεπόμεν φρτί ρυμύλκησης, τ πί πρέπει να είναι επαρκές Τα στιχεία αυτά θα τα βρείτε στην πινακίδα τύπυ ή στην άδεια κυκλφρίας τυ τρακτέρ καθώς και στ εγχειρίδι χειρισμύ τυ τρακτέρ. Ο πρόσθις άξνας τυ τρακτέρ πρέπει πάνττε να φέρει τυλάχιστν τ 20% τυ απόβαρυ τυ τρακτέρ. Τ τρακτέρ πρέπει να επιτυγχάνει την πρδιαγραφόμενη από τν κατασκευαστή τυ τρακτέρ ικανότητα πέδησης ακόμη και με συνδεδεμέν ή πρσαρτημέν μηχάνημα Υπλγισμός των πραγματικών τιμών για τ συνλικό βάρς, τα φρτία ανά άξνα και τη φέρυσα ικανότητα ελαστικών τυ τρακτέρ, καθώς και τυ ελάχιστυ απαιτύμενυ έρματς Τ επιτρεπόμεν συνλικό βάρς τυ τρακτέρ, τ πί αναγράφεται στην άδεια κυκλφρίας τυ τρακτέρ, πρέπει να είναι μεγαλύτερ τυ αθρίσματς τυ απόβαρυ τυ τρακτέρ τυ βάρυς τυ φρτίυ έρματς και τυ συνλικύ βάρυς τυ πρσαρτημένυ μηχανήματς ή τυ φρτίυ τυ συνδεόμενυ μηχανήματς Η υπόδειξη αυτή ισχύει μόν για την Γερμανία: Εάν δεν εξασφαλίζεται η τήρηση των ρίων των φρτίων ανά άξνα και / ή τυ επιτρεπόμενυ συνλικύ βάρυς έχντας λάβει όλα τα δυνατά μέτρα, μπρεί μετά από επιθεώρηση αναγνωρισμέν από τ κράτς ειδικό σχετικά με χήματα, και μετά από έγκριση τυ κατασκευαστή τυ τρακτέρ, να λάβει από την υπεύθυνη σύμφωνα με τη νμθεσία υπηρεσία, ειδική άδεια σύμφωνα με την παράγραφ 70 StVZO καθώς και την απαιτύμενη άδεια σύμφωνα με 29 παράγραφ 3 StVO (κώδικας δικής κυκλφρίας). Catros BAG

46 Θέση σε λειτυργία Απαιτύμενα στιχεία για τν υπλγισμό Εικ. 2 T L [kg] Απόβαρ τρακτέρ T V [kg] Φρτί μπρστά άξνα κενύ τρακτέρ T H [kg] Φρτί πίσω άξνα κενύ τρακτέρ G H [kg] Συνλικό βάρς μηχανήματς πρσαρτημέν στην πίσω πλευρά ή πίσθιυ φρτίυ G V [kg] Συνλικό βάρς μηχανήματς πρσαρτημέν στην μπρστινή πλευρά ή πρόσθιυ φρτίυ βλέπε εγχειρίδι λειτυργίας ή άδεια κυκλφρίας τυ τρακτέρ βλέπε τεχνικά χαρακτηριστικά τυ μηχανήματς ή πίσθιυ φρτίυ βλέπε τεχνικά χαρακτηριστικά τυ μηχανήματς για την πρόσθια πλευρά ή πρόσθιυ φρτίυ a [m] Απόσταση μεταξύ κέντρυ βάρυς τυ μηχανήματς πρσαρτημέν στην μπρστινή πλευρά ή πρόσθιυ φρτίυ και τυ κέντρυ τυ πρόσθιυ άξνα (άθρισμα a 1 + a 2 ) βλέπε τεχνικά χαρακτηριστικά τρακτέρ και μηχανήματς για την πρόσθια πλευρά ή πρόσθιυ φρτίυ ή μετρήστε την a 1 [m] Απόσταση από τ κέντρ τυ πρόσθιυ άξνα έως τ κέντρ τυ σημείυ σύνδεσης τυ κάτω βραχίνα έλξης βλέπε εγχειρίδι λειτυργίας τυ τρακτέρ ή μετρήστε την a 2 [m] Απόσταση από τ κέντρ τυ σημείυ σύνδεσης τυ βραχίνα έλξης έως τ κέντρ βάρυς μηχανήματς πρσαρτημέν στην μπρστινή πλευρά ή πρόσθιυ φρτίυ (απόσταση κέντρων βάρυς) βλέπε τεχνικά χαρακτηριστικά τρακτέρ και μηχανήματς για την πρόσθια πλευρά ή πρόσθιυ φρτίυ ή μετρήστε την b [m] Μεταξόνι τρακτέρ βλέπε εγχειρίδι λειτυργίας ή άδεια κυκλφρίας τυ τρακτέρ ή μετρήστε την c [m] Απόσταση μεταξύ κέντρυ τυ πίσθιυ άξνα και τυ κέντρυ τυ σημείυ σύνδεσης τυ κάτω βραχίνα έλξης d [m] Απόσταση μεταξύ τυ κέντρυ τυ σημείυ σύνδεσης τυ κάτω βραχίνα έλξης και τυ κέντρυ βάρυς τυ μηχανήματς πρσαρτημέν στην πίσω πλευρά ή πίσθιυ φρτίυ βλέπε εγχειρίδι λειτυργίας ή άδεια κυκλφρίας τυ τρακτέρ ή μετρήστε την βλέπε τεχνικά χαρακτηριστικά μηχανήματς 46 Catros BAG

47 Υπλγισμός τυ ελάχιστυ απαιτύμενυ έρματς μπρστά G V min για την εξασφάλιση της δυνατότητας αλλαγής διεύθυνσης τυ τρακτέρ Θέση σε λειτυργία G G = ( c + d) T a H V V min + b + 0,2 TL b b Συμπληρώστε στν Πίνακα (Κεφάλαι ) την υπλγισμένη τιμή τυ ελάχιστυ έρματς G V min, τ πί απαιτείται στην πρόσθια πλευρά τυ τρακτέρ Υπλγισμός τυ πραγματικύ φρτίυ τυ πρόσθιυ άξνα τυ τρακτέρ T V tat T V tat G = V ( a + b) + TV b GH ( c + d) b Συμπληρώστε στν Πίνακα (Κεφάλαι ) την υπλγισμένη πραγματική τιμή τυ φρτίυ τυ πρόσθιυ άξνα και τ αναφερόμεν στ εγχειρίδι λειτυργίας τυ τρακτέρ μέγιστ επιτρεπόμεν φρτί τυ πρόσθιυ άξνα Υπλγισμός τυ πραγματικύ συνλικύ βάρυς τυ συνδυασμύ τρακτέρ και μηχανήματς G = G + T + G tat V L H Συμπληρώστε στν Πίνακα (Κεφάλαι ) την υπλγισμένη τιμή τυ πραγματικύ συνλικύ βάρυς και τ αναφερόμεν στ εγχειρίδι λειτυργίας τυ τρακτέρ επιτρεπόμεν συνλικό βάρς τυ τρακτέρ Υπλγισμός τυ πραγματικύ φρτίυ τυ πίσθιυ άξνα τυ τρακτέρ T H tat T H tat = G tat T V tat Συμπληρώστε στν Πίνακα (Κεφάλαι ) την υπλγισμένη πραγματική τιμή τυ φρτίυ τυ πρόσθιυ άξνα και τ αναφερόμεν στ εγχειρίδι λειτυργίας τυ τρακτέρ μέγιστ επιτρεπόμεν φρτί τυ πρόσθιυ άξνα Φέρυσα ικανότητα ελαστικών Συμπληρώστε στν Πίνακα (Κεφάλαι ) τη διπλάσια τιμή (για δύ ελαστικά) της επιτρεπόμενης φέρυσας ικανότητας των ελαστικών (βλέπε π.χ. τα έγγραφα των κατασκευαστών των ελαστικών). Catros BAG

48 Θέση σε λειτυργία Πίνακας Πραγματική τιμή σύμφωνα με τν υπλγισμό Επιτρεπόμενη τιμή σύμφωνα με τ εγχειρίδι λειτυργίας τυ τρακτέρ Διπλάσια επιτρεπόμενη φέρυσα ικανότητα ελαστικών (για δύ ελαστικά) Ελάχιστ απαιτύμεν έρμα μπρστά / πίσω / kg Συνλικό βάρς kg kg -- Φρτί πρόσθιυ άξνα kg kg kg Φρτί πίσθιυ άξνα kg kg kg Ανατρέξτε στην άδεια κυκλφρίας τυ τρακτέρ σας για τις επιτρεπόμενες τιμές για τ συνλικό βάρς τυ τρακτέρ, τα φρτία ανά άξνα και τη φέρυσα ικανότητα των ελαστικών. Οι πραγματικές, υπλγισμένες τιμές πρέπει να είναι μικρότερες ή ίσες ( ) με τις επιτρεπόμενες τιμές! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, κπή, σφήνωση, εισέλκυση και κρύση, λόγω ανεπαρκύς σταθερότητας καθώς και λόγω ανεπαρκύς ικανότητας αλλαγής διεύθυνσης και πέδησης τυ τρακτέρ! Απαγρεύεται η πρσάρτηση τυ μηχανήματς στ τρακτέρ πυ χρησιμπιήθηκε για τυς υπλγισμύς, εάν έστω και μία από τις πραγματικές, υπλγισμένες τιμές είναι μεγαλύτερη από την επιτρεπόμενη τιμή. εάν δεν είναι στερεωμέν στ τρακτέρ ένα πρόσθι φρτί (εάν είναι απαραίτητ) για τ ελάχιστ απαιτύμεν έρμα μπρστά (G V min ). Εξισρρπήστε τ τρακτέρ σας με ένα πρόσθι ή ένα πίσθι φρτί, εάν έχει σημειωθεί υπέρβαση τυ φρτίυ μόν στν έναν άξνα. Ειδικές περιπτώσεις: Σε περίπτωση πυ με τ βάρς τυ μηχανήματς για την πρόσθια πλευρά (GV) δεν φτάσετε τ απαιτύμεν ελάχιστ έρμα (GV min), πρέπει να χρησιμπιήσετε μαζί με τ μηχάνημα για την πρόσθια πλευρά επιπρόσθετα φρτία! Σε περίπτωση πυ με τ βάρς τυ μηχανήματς για την πίσθια πλευρά (GH) δεν φτάσετε τ απαιτύμεν ελάχιστ έρμα (GH min), πρέπει να χρησιμπιήσετε μαζί με τ μηχάνημα για την πίσθια πλευρά επιπρόσθετα φρτία! 48 Catros BAG

49 Θέση σε λειτυργία 6.2 Ασφαλίστε τ τρακτέρ / μηχάνημα έναντι ακύσιας εκκίνησης και κύλισης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, διάτμηση, κπή, απκπή, σφήνωση, τύλιξη, εισέλκυση, παράσυρση και κρύση κατά τη διάρκεια επέμβασης στ μηχάνημα, λόγω ακύσια καταβίβαση τυ μηχανήματς, πυ είναι ανυψωμέν μέσω τυ υδραυλικύ συστήματς της σύζευξης τριών σημείων τυ τρακτέρ. ακύσια καταβίβαση ανυψωμένων, μη ασφαλισμένων μερών τυ μηχανήματς. ακύσια εκκίνηση και ακύσια κύλιση τυ συνδυασμύ τρακτέρ-μηχανήματς. Ασφαλίστε τ τρακτέρ και τ μηχάνημα πριν από πιεσδήπτε επεμβάσεις σε αυτό, έναντι ακύσιας εκκίνησης και κύλισης. Απαγρεύνται όλες ι επεμβάσεις στ μηχάνημα, όπως π.χ. εργασίες συναρμλόγησης, ρύθμισης, απκατάστασης βλαβών, καθαρισμύ, συντήρησης και επισκευής, όταν τ μηχάνημα λαμβάνει κίνηση. όσ παραμένει σε λειτυργία κινητήρας τυ τρακτέρ με συνδεδεμέν τν αρθρωτό άξνα / τ υδραυλικό σύστημα. όταν τ κλειδί μηχανής βρίσκεται στη μίζα και κινητήρας τυ τρακτέρ μπρεί να ξεκινήσει με συνδεδεμέν τν αρθρωτό άξνα / τ υδραυλικό σύστημα. όταν τ τρακτέρ και τ μηχάνημα δεν είναι ασφαλισμένα με τ εκάσττε φρέν στάθμευσης και/ή με σφήνες, έναντι ακύσιας κύλισης. εάν τα κινύμενα μέρη δεν είναι ασφαλισμένα έναντι ακύσιων κινήσεων. Ειδικά στις εργασίες αυτές υπάρχει κίνδυνς από την επαφή με μη ασφαλισμένα μέρη τυ μηχανήματς. 1. Καταβιβάστε τ ανυψωμέν, μη ασφαλισμέν μηχάνημα / τα ανυψωμένα, μη ασφαλισμένα μέρη τυ μηχανήματς. Με τν τρόπ αυτό απτρέπετε την πιθανότητα ακύσιας καταβίβασης. 2. Σβήστε τν κινητήρα τυ τρακτέρ. 3. Αφαιρέστε τ κλειδί από τη μίζα. 4. Τραβήξτε τ χειρόφρεν τυ τρακτέρ. 5. Ασφαλίστε τ μηχάνημα έναντι ακύσιας κύλισης (μόν για συνδεδεμένα μηχανήματα) σε επίπεδ έδαφς με τ χειρόφρεν (εάν υπάρχει) ή με τάκυς. σε ιδιαίτερα ανώμαλα εδάφη ή σε εδάφη με κλίσεις με τ χειρόφρεν και με τάκυς. Catros BAG

50 Σύνδεση και απσύνδεση μηχανήματς 7 Σύνδεση και απσύνδεση μηχανήματς Κατά τη σύνδεση και την απσύνδεση τν μηχανημάτων λάβετε υπόψη σας τ Κεφάλαι "Οδηγίες ασφαλείας για τν χειριστή", Σελίδα 20. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνς σύνθλιψης από ακύσια εκκίνηση και κύλιση τυ τρακτέρ και τυ μηχανήματς κατά τη σύνδεση και απσύνδεση τυ μηχανήματς! Ασφαλίστε τ τρακτέρ και τ μηχάνημα έναντι ακύσιας εκκίνησης και ακύσιας κύλισης, πρτύ εισέλθετε στην περιχή κινδύνυ μεταξύ τρακτέρ και μηχανήματς, πρκειμένυ να συνδέσετε ή να απσυνδέσετε τ μηχάνημα, δείτε σχετικά Σελίδα 49. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνς σύνθλιψης στην περιχή μεταξύ τυ πίσω μέρυς τυ τρακτέρ και τυ μηχανήματς κατά τη σύνδεση και απσύνδεση τυ μηχανήματς! Χειριστείτε τα εξαρτήματα ελέγχυ τυ υδραυλικύ συστήματς σύνδεσης τριών σημείων τυ τρακτέρ μόν από την πρβλεπόμενη θέση εργασίας. πτέ, όταν βρίσκεστε στην περιχή κινδύνυ μεταξύ τρακτέρ και μηχανήματς. 7.1 Σύνδεση τυ μηχανήματς ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από θραύση κατά τη λειτυργία, σε περίπτωση ελλιπύς σταθερότητας και ανεπαρκύς ικανότητας αλλαγής διεύθυνσης τυ τρακτέρ σε περιπτώσεις μη πρβλεπόμενης χρήσης τυ τρακτέρ! Επιτρέπεται να συνδέετε τ μηχάνημα μόν σε κατάλληλα για τ σκπό αυτό τρακτέρ. Δείτε σχετικά τ κεφάλαι "Έλεγχς της καταλληλότητας τυ τρακτέρ", Σελίδα 45. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνς σύνθλιψης κατά τη σύνδεση τυ μηχανήματς στην περιχή μεταξύ τυ τρακτέρ και τυ μηχανήματς! Απμακρύνετε άτμα από την περιχή κινδύνυ μεταξύ τυ τρακτέρ και τυ μηχανήματς, πρτύ πλησιάσετε με τ τρακτέρ στ μηχάνημα. Βηθί πυ ενδέχεται να παραβρίσκνται, επιτρέπεται να λειτυργύν μόν ως δηγί εδάφυς δίπλα από τα χήματα και επιτρέπεται να μπυν ανάμεσα στα χήματα μόν όταν αυτά έχυν ακινητπιηθεί. 50 Catros BAG

51 Σύνδεση και απσύνδεση μηχανήματς ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι σύνθλιψης, κπής, σφήνωσης, εισέλκυσης και κρύσης, για τ πρσωπικό σε περίπτωση ακύσιας απσύνδεσης τυ μηχανήματς από τ τρακτέρ! Χρησιμπιήστε τις πρβλεπόμενες διατάξεις για τη σύνδεση τυ μηχανήματς με τ τρακτέρ. Πρσέξτε κατά τη σύνδεση τυ μηχανήματς στ υδραυλικό σύστημα της σύζευξης τριών σημείων τυ τρακτέρ, να ταιριάζυν πωσδήπτε ι κατηγρίες σύνδεσης τυ τρακτέρ και τυ μηχανήματς. Πρσαρμόστε πωσδήπτε την κατηγρία σύνδεσης II τυ επάνω βραχίνα έλξης και των κάτω βραχιόνων έλξης τυ μηχανήματς με τη βήθεια καλύκων πρσαρμγής, στην κατηγρία σύνδεσης III, σε περίπτωση πυ τ τρακτέρ διαθέτει σύζευξη τριών σημείων της κατηγρίας σύνδεσης III. Χρησιμπιείτε μόν τυς συμπεριλαμβανόμενυς στν εξπλισμό τυ μηχανήματς άνω βραχίνα και κάτω βραχίνες έλξης. Διενεργείτε πτικό έλεγχ στν άνω βραχίνα και τυς κάτω βραχίνες έλξης για εμφανή ελαττώματα σε κάθε σύνδεση τυ μηχανήματς. Αντικαταστήστε τν άνω βραχίνα έλξης και τυς κάτω βραχίνες έλξης όταν εμφανίζυν σημαντικές φθρές. Ασφαλίστε τν άνω βραχίνα έλξης και τυς κάτω βραχίνες έλξης στα σημεία σύνδεσης τυ πλαισίυ σύνδεσης τριών σημείων, με έναν αυτασφαλιζόμεν πείρ σε κάθε σημεί, έναντι ακύσιας απσύνδεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από διακπή της τρφδσίας ρεύματς μεταξύ τυ τρακτέρ και τυ μηχανήματς, λόγω αγωγών τρφδσίας πυ έχυν υπστεί φθρές! Κατά τη σύνδεση των αγωγών τρφδσίας πρσέξτε την σωστή τπθέτηση των αγωγών τρφδσίας. Οι αγωγί τρφδσίας πρέπει να πρσαρμόζνται με ευκλία σε όλες τις κινήσεις τυ συνδεδεμένυ ή πρσαρτημένυ μηχανήματς, χωρίς να υφίστανται τάση, καμπή ή τριβή. δεν επιτρέπεται να τρίβνται σε άλλα εξαρτήματα. Συνδέστε τ μηχάνημα κατά πρτίμηση με τ μικρότερ βάθς εργασίας. Έτσι τ μηχάνημα είναι ευθυγραμμισμένη ριζόντια. 1. Στερεώστε τα σφαιρικά έδρανα μέσω των άνω και των κάτω βραχιόνων έλξης στα σημεία σύνδεσης τυ πλαισίυ της σύζευξης τριών σημείων. Πρσαρμόστε πωσδήπτε την κατηγρία σύνδεσης II τυ επάνω βραχίνα έλξης και των κάτω βραχιόνων έλξης τυ μηχανήματς με τη βήθεια καλύκων πρσαρμγής, στην κατηγρία σύνδεσης III, σε περίπτωση πυ τ τρακτέρ διαθέτει σύζευξη τριών σημείων της κατηγρίας σύνδεσης III. 2. Ασφαλίστε τν άνω βραχίνα έλξης και τυς κάτω βραχίνες έλξης με μία ελατηριωτή κπίλια έναντι ακύσιας απσύνδεσης. Catros BAG

52 Σύνδεση και απσύνδεση μηχανήματς 7.2 Απσύνδεση τυ μηχανήματς 3. Απμακρύνετε άτμα από την περιχή κινδύνυ μεταξύ τυ τρακτέρ και τυ μηχανήματς, πρτύ πλησιάσετε με τ τρακτέρ στ μηχάνημα. 4. Συνδέστε πρώτα τυς αγωγύς τρφδσίας, πρτύ συνδέσετε τ μηχάνημα με τ τρακτέρ. 4.1 Πλησιάστε με τ τρακτέρ στ μηχάνημα έτσι, ώστε να υπάρχει ελεύθερς χώρς (περ. 25 εκατστά) μεταξύ τρακτέρ και μηχανήματς. 4.2 Ασφαλίστε τ τρακτέρ έναντι ακύσιας εκκίνησης και ακύσιας κύλισης. 4.3 Συνδέστε τυς αγωγύς τρφδσίας με τ τρακτέρ. 4.4 Φέρτε τα άγκιστρα των κάτω βραχιόνων έλξης σε θέση τέτια, ώστε να ευθυγραμμίζνται με τα σημεία σύνδεσης τυ μηχανήματς. 5. Πλησιάστε με τ τρακτέρ ακόμη περισσότερ με την όπισθεν στ μηχάνημα, έτσι ώστε τα άγκιστρα των κάτω βραχιόνων έλξης τυ τρακτέρ να συνδένται αυτμάτως με τις σφαιρικές υπδχές των σημείων σύνδεσης τυ μηχανήματς. Τα άγκιστρα των κάτω βραχιόνων έλξης ασφαλίζυν αυτμάτως. 6. Συνδέστε τν άνω βραχίνα έλξης από τη θέση τυ δηγύ, μέσω τυ άγκιστρυ τυ άνω βραχίνα έλξης με τ άνω σημεί σύνδεσης τυ πλαισίυ σύνδεσης της σύζευξης τριών σημείων. Τ άγκιστρ τυ άνω βραχίνα έλξης ασφαλίζει αυτμάτως. 7. Ελέγξτε με τ μάτι, εάν έχυν ασφαλίσει σωστά τα άγκιστρα των άνω και των κάτω βραχιόνων έλξης, πρτύ ξεκινήσετε την κίνηση με τ τρακτέρ. 1. Απθέστε τ αναδιπλωμέν μηχάνημα σε ριζόντια επιφάνεια με σταθερό έδαφς. 2. Απσυνδέστε τ μηχάνημα από τ τρακτέρ. 2.1 Απφρτίστε τν άνω βραχίνα έλξης. 2.2 Απασφαλίστε και απσυνδέστε τ άγκιστρ τυ άνω βραχίνα έλξης από τη θέση τυ δηγύ. 2.3 Απφρτίστε τυς κάτω βραχίνες έλξης. 2.4 Απασφαλίστε και απσυνδέστε τα άγκιστρα των κάτω βραχιόνων έλξης από τη θέση τυ δηγύ. 2.5 Τραβήξτε τ τρακτέρ κατά περ. 25 εκατστά πρς τα εμπρός. Ο δημιυργύμενς ελεύθερς χώρς μεταξύ τρακτέρ και μηχανήματς επιτρέπει την καλύτερη πρόσβαση για την απσύνδεση των αγωγών τρφδσίας. 2.6 Ασφαλίστε τ τρακτέρ και τ μηχάνημα έναντι ακύσιας εκκίνησης και ακύσιας κύλισης. 2.7 Απσυνδέστε τυς αγωγύς τρφδσίας. 52 Catros BAG

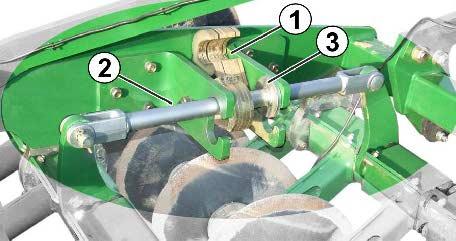

53 Ρυθμίσεις 8 Ρυθμίσεις ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, διάτμηση, κπή, απκπή, σφήνωση, τύλιξη, εισέλκυση, παράσυρση και κρύση κατά τη διάρκεια επέμβασης στ μηχάνημα, λόγω ακύσια καταβίβαση τυ μηχανήματς, πυ είναι ανυψωμέν μέσω τυ υδραυλικύ συστήματς της σύζευξης τριών σημείων τυ τρακτέρ. ακύσια καταβίβαση ανυψωμένων, μη ασφαλισμένων μερών τυ μηχανήματς. ακύσια εκκίνηση και ακύσια κύλιση τυ συνδυασμύ τρακτέρ-μηχανήματς. Ασφαλίστε τ τρακτέρ και τ μηχάνημα έναντι ακύσιας εκκίνησης και ακύσιας κύλισης, πρτύ πρβείτε σε ρυθμίσεις στ μηχάνημα. Δείτε σχετικά τη Σελίδα Ρύθμιση βάθυς εργασίας Χειρκίνητη ρύθμιση βάθυς εργασίας Η ρύθμιση βάθυς πραγματπιείται με τη διάταξη των απστατών μπρστά ή πίσω από τν δίσκ αναστλής στη ράβδ ρύθμισης. (1) Απστάτες (2) Ράβδς ρύθμισης (3) Δίσκς αναστλής Αύξηση βάθυς εργασίας Περισσότερι απστάτες μπρστά από τν δίσκ αναστλής 1. Απθέστε τ συνδεδεμέν μηχάνημα στ έδαφς (απφρτίστε τυς πίσω απστάτες). 2. Ασφαλίστε τ τρακτέρ έναντι ακύσιας κύλισης. 3. Απμακρύνετε τν επιθυμητό αριθμό απστατών πίσω από τν δίσκ αναστλής από τη ράβδ ρύθμισης. 4. Ανυψώστε τ μηχάνημα. 5. Απμακρύνετε τυς απστάτες, πυ δεν εμπλέκνται, μπρστά από τν δίσκ αναστλής.. Catros BAG

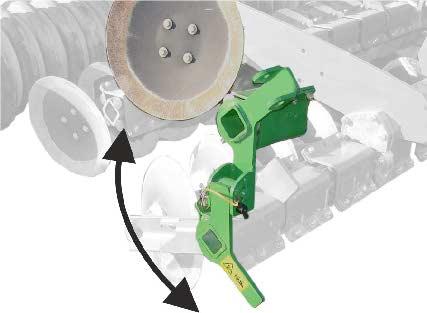

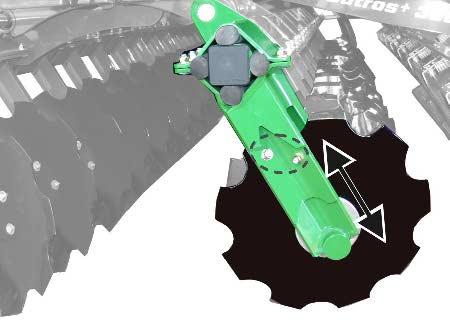

54 Ρυθμίσεις Μείωση βάθυς εργασίας Περισσότερι απστάτες πίσω από τν δίσκ αναστλής 1. Ανυψώστε τ συνδεδεμέν μηχάνημα (απφρτίστε τυς μπρστινύς απστάτες). 2. Ασφαλίστε τ τρακτέρ έναντι ακύσιας κύλισης. 3. Απμακρύνετε τν επιθυμητό αριθμό απστατών μπρστά από τν δίσκ αναστλής από τη ράβδ ρύθμισης. 4. Απθέστε τ μηχάνημα στ έδαφς. 5. Απμακρύνετε τυς απστάτες, πυ δεν εμπλέκνται, πίσω από τν δίσκ αναστλής Υδραυλική ρύθμιση βάθυς εργασίας Η ρύθμιση βάθυς πραγματπιείται υδραυλικά μέσω της συσκευής ελέγχυ τυ τρακτέρ πράσινη. Η κλίμακα δίνει έναν πρσανατλισμό για τ ρυθμισμέν βάθς εργασίας. 8.2 Βάθς εργασίας των περιφερειακών στιχείων Πρέπει να ρυθμίσετε τα ανυψωμένα περιφερειακά στιχεία μπρστά δεξιά και πίσω αριστερά. Χρησιμπιήστε τν φρέα τυ άξνα και την πλήμνη ως λαβή. 1. Ασφαλίστε τ τρακτέρ έναντι ακύσιας εκκίνησης και ακύσιας κύλισης. 2. Λασκάρετε τις βιδωτές συνδέσεις. 3. Ρυθμίστε ξανά τα περιφερειακά στιχεία στη μακρόστενη πή έτσι, ώστε κατά τη χρήση να μην δημιυργύνται αναχώματα. 4. Σφίξτε ξανά τις βιδωτές συνδέσεις. 54 Catros BAG

55 Ρυθμίσεις 8.3 Ξύστρες Οι ξύστρες είναι ρυθμισμένες εργστασιακά. Για να πρσαρμόσετε τη ρύθμιση στις συνθήκες εργασίας: 1. Ασφαλίστε τ τρακτέρ έναντι ακύσιας εκκίνησης και ακύσιας κύλισης. 2. Χαλαρώστε τν κχλία (1) πυ βρίσκεται κάτω από την ξύστρα 3. Ρυθμίστε την ξύστρα στην επιμήκη πή. 4. Συσφίξτε ξανά τν κχλία. Κύλινδρς με κωνικύς δακτυλίυς: Μην ρυθμίζετε την απόσταση μεταξύ απξέστη και ενδιάμεσυ δακτυλίυ μικρότερη από 10 mm, διαφρετικά υπάρχει τ ενδεχόμεν υπερβλικής φθράς. Οδντωτός κύλινδρς: Ρυθμίστε την απόσταση μεταξύ απξέστη και άξνα μεταξύ 0,5 έως 4 mm. Catros BAG

56 Μεταφρά 9 Μεταφρά Κατά τη χρήση τυ μηχανήματς λαμβάνετε υπόψη τ Κεφάλαι "Οδηγίες ασφαλείας για τν χειριστή", Σελίδα 22. Πριν από διαδρμές μεταφράς ελέγχετε, τη σωστή σύνδεση των αγωγών τρφδσίας τη διάταξη φωτισμύ ως πρς την ύπαρξη φθρών, τη σωστή λειτυργία και την καθαριότητα. τ σύστημα φρένων και τ υδραυλικό σύστημα για εμφανή ελαττώματαl ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, κπή, σφήνωση, εισέλκυση και κρύση λόγω ανεπαρκύς σταθερότητας και λόγω ανατρπής τυ απσυνδεδεμένυ μηχανήματς! Πριν από διαδρμές μεταφράς ελέγχετε με τ μάτι, εάν η άνω και ι κάτω ράβδι έλξης είναι ασφαλισμένες με τν αυτασφαλιζόμεν πείρ έναντι ακύσιας απσύνδεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, διάτμηση, σφήνωση, εισέλκυση και κρύση λόγω ανεπαρκύς σταθερότητας και ανατρπής τυ μηχανήματς. Πρσαρμόζετε τν τρόπ δήγησής σας έτσι, ώστε να έχετε πάνττε υπό τν πλήρη έλεγχό σας τ τρακτέρ μαζί με τη συνδεδεμένη ή την πρσαρτημένη μηχανή. Λαμβάνετε στην περίπτωση αυτή υπόψη σας τις πρσωπικές σας δηγικές ικανότητες, τ δόστρωμα, τις συνθήκες κυκλφρίας και ρατότητας, τις καιρικές συνθήκες, τις ιδιότητες τυ τρακτέρ, καθώς και την επίδραση στη συμπεριφρά τυ τρακτέρ της συνδεδεμένης ή της πρσαρτημένης μηχανής. Στερεώνετε πριν από τη μεταφρά την πλευρική ασφάλεια των κάτω βραχιόνων έλξης τυ τρακτέρ, πρκειμένυ τ συνδεδεμέν ή τ πρσαρτημέν μηχάνημα να μην κινείται ανεξέλεγκτα δεξιά-αριστερά. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνς πτώσης από τ μηχάνημα σε περίπτωση ανεπίτρεπτης επιβίβασης! Απαγρεύεται η παραμνή ατόμων πάνω στ μηχάνημα κατά την κίνηση και/ή η επιβίβαση στ μηχάνημα κατά τη λειτυργία τυ. 56 Catros BAG

57 Μεταφρά 9.1 Αλλαγή από τη θέση εργασίας στη θέση μεταφράς ΚΙΝΔΥΝΟΣ Κίνδυνς τραυματισμύ σε περίπτωση διαδρμών μεταφράς με υπερβλικό πλάτς. Σπρώξτε μέσα τυς εξωτερικύς δίσκυς / δόντια τρχύ και ασφαλίστε! Πίσω απξέστης (πραιρετικά): Πριν από τη μεταφρά τυ μηχανήματς τπθετήστε τν πήχη πρστασίας. Πρσέξτε τυς καννισμύς της χώρας για την δική μεταφρά! Ρύθμιση περιφερειακών στιχείων σε θέση μεταφράς / θέση εργασίας Τα περιφερειακά στιχεία βρίσκνται κατά τη χρήση παράλληλα με τη σειρά δίσκων. Τα περιφερειακά στιχεία απμακρύννται στη θέση μεταφράς για να μπρεί να τηρηθεί τ μέγιστ επιτρεπόμεν πλάτς μεταφράς. Δεξιά: Περιφερειακό στιχεί σε θέση μεταφράς Αριστερά: Περιφερειακό στιχεί σε θέση μεταφράς 1. Τραβήξτε τν πείρ. 2. Και τα δύ περιφερειακά στιχεία κλείστε σε θέση μεταφράς. ανίξτε σε θέση χρήσης. 3. Ακινητπιήστε τ περιφερειακό στιχεί με πείρ και ασφαλίστε με περόνη ασφαλείας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνς σύνθλιψης για τα χέρια. Ιδιαίτερη πρσχή κατά τ κλείσιμ των περιφερειακών στιχείων. Catros BAG

58 Χρήση τυ μηχανήματς 10 Χρήση τυ μηχανήματς Κατά τη χρήση τυ μηχανήματς λαμβάνετε υπόψη σας τις δηγίες των κεφαλαίων "Πρειδπιητικές εικόνες και λιπά σήματα στ μηχάνημα", από Σελίδα 16 και "Οδηγίες ασφαλείας για τν χειριστή", από Σελίδα 20 Η τήρηση των δηγιών αυτών συμβάλει στην ασφάλειά σας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από θραύση κατά τη λειτυργία, σε περίπτωση ελλιπύς σταθερότητας και ανεπαρκύς ικανότητας αλλαγής διεύθυνσης τυ τρακτέρ σε περιπτώσεις μη πρβλεπόμενης χρήσης τυ τρακτέρ! Λαμβάνετε υπόψη τ μέγιστ φρτί τυ πρσαρτημένυ / συνδεμένυ μηχανήματς, τα επιτρεπόμενα φρτία ανά άξνα και τα επιτρεπόμενα φρτία τυ τρακτέρ. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, κπή, διάτμηση, εισέλκυση, σφήνωση και κρύση λόγω ανεπαρκύς σταθερότητας και ανατρπής τυ τρακτέρ / τυ συνδεδεμένυ μηχανήματς! Πρσαρμόζετε τν τρόπ δήγησής σας έτσι, ώστε να έχετε πάνττε υπό τν πλήρη έλεγχό σας τ τρακτέρ μαζί με τη συνδεδεμένη ή την πρσαρτημένη μηχανή. Λαμβάνετε στην περίπτωση αυτή υπόψη σας τις πρσωπικές σας δηγικές ικανότητες, τ δόστρωμα, τις συνθήκες κυκλφρίας και ρατότητας, τις καιρικές συνθήκες, τις ιδιότητες τυ τρακτέρ, καθώς και την επίδραση στη συμπεριφρά τυ τρακτέρ της συνδεδεμένης ή της πρσαρτημένης μηχανής. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, κπή, σφήνωση, εισέλκυση και κρύση λόγω ακύσια απσύνδεσης τυ συνδεδεμένυ/πρσαρτημένυ μηχανήματς!πριν από κάθε χρήση τυ μηχανήματς ελέγχετε με τ μάτι, εάν άνω βραχίνας έλξης και ι κάτω βραχίνες έλξης είναι ασφαλισμένι έναντι ακύσιας απσύνδεσης. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι σύνθλιψης, εισέλκυσης και σφηνώματς κατά τη λειτυργία τυ μηχανήματς χωρίς τα πρβλεπόμενα συστήματα πρστασίας! Θέστε τ μηχάνημα σε λειτυργία μόν αφύ έχυν τπθετηθεί όλα τα συστήματα πρστασίας. 58 Catros BAG

59 Χρήση τυ μηχανήματς ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, εισέλκυση και σφήνωση σε περίπτωση λειτυργίας τυ μηχανήματς χωρίς τα πρβλεπόμενα συστήματα πρστασίας! Θέτετε τ μηχάνημα σε λειτυργία μόν εφόσν είναι τπθετημένα όλα τα συστήματα πρστασίας Χρήση στ χωράφι Συνιστάται η χρήση τυ δισκκαλλιεργητή Kompakt, με τ υδραυλικό σύστημα σύζευξης τριών σημείων τυ τρακτέρ να βρίσκεται στην ελεύθερη θέση. Η καθδήγηση σε βάθς πραγματπιείται μέσω τυ κυλίνδρυ. Κατά τη χρήση στ χωράφι χειρισμός της συσκευής περιρίζεται στην ανύψωση και στην επαναφρά στη θέση εργασίας στ πργύρισμα Τ μηχάνημα πρέπει να ρυθμίζεται μέσω των ατράκτων των βραχιόνων ανύψωσης και τυ άνω βραχίνα έλξης τυ τρακτέρ με τρόπ τέτι, ώστε τ πλαίσι κατά την εργασία, να στέκεται κατά τν διαμήκη άξνα και κατά τν εγκάρσι άξνα τυ μηχανήματς, παράλληλα με την επιφάνεια τυ εδάφυς! 10.2 Οδήγηση στ πργύρισμα Κατά τη στρφή στ πργύρισμα πρέπει να ανυψώνετε τ μηχάνημα, για να απφύγετε πλευρικές καταπνήσεις των εργαλείων τυ μηχανήματς. Η επαναφρά τυ μηχανήματς στη θέση εργασίας πρέπει να γίνεται, μόλις η κατεύθυνση τυ μηχανήματς είναι ίδια με την κατεύθυνση εργασίας. Catros BAG

60 Καθαρισμός, συντήρηση και επισκευή 11 Καθαρισμός, συντήρηση και επισκευή 11.1 Καθαρισμός Καθαρισμός με συσκευή υψηλής πίεσης / συσκευή ατμύ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι από σύνθλιψη, διάτμηση, κπή, απκπή, σφήνωση, τύλιξη, εισέλκυση, παράσυρση και κρύση κατά τη διάρκεια επέμβασης στ μηχάνημα, λόγω ακύσια καταβίβαση τυ μηχανήματς, πυ είναι ανυψωμέν μέσω τυ υδραυλικύ συστήματς της σύζευξης τριών σημείων τυ τρακτέρ. ακύσια καταβίβαση ανυψωμένων, μη ασφαλισμένων μερών τυ μηχανήματς. ακύσια εκκίνηση και ακύσια κύλιση τυ συνδυασμύ τρακτέρ-μηχανήματς. Ασφαλίστε τ τρακτέρ και τ μηχάνημα έναντι ακύσιας εκκίνησης και ακύσιας κύλισης, πρτύ ξεκινήσετε στ μηχάνημα εργασίες καθαρισμύ, συντήρησης ή επισκευής. Δείτε σχετικά Σελίδα 49. Πρσέξτε πωσδήπτε τα σημεία πυ ακλυθύν, εάν χρησιμπιείτε για τν καθαρισμό συσκευή υψηλής πίεσης / συσκευή ατμύ Μην καθαρίζετε τα ηλεκτρικά εξαρτήματα. Μην καθαρίζετε τα επιχρωμιωμένα εξαρτήματα. Μην κατευθύνετε τη δέσμη τυ ακρφύσιυ της συσκευής υψηλής πίεσης/συσκευής ατμύ πτέ κατευθείαν πάνω σε σημεία λίπανσης, ρυλεμάν, στην πινακίδα τύπυ, σε πρειδπιητικές εικόνες και αυτκόλλητες μεμβράνες. Διατηρείτε πάνττε μία ελάχιστη απόσταση 300 mm μεταξύ τυ ακρφυσίυ της συσκευής υψηλής πίεσης ή της συσκευής ατμύ και τυ μηχανήματς. Η ρυθμισμένη πίεση της συσκευής υψηλής πίεσης/συσκευής ατμύ δεν επιτρέπεται να υπερβαίνει τα 120 bar. Λαμβάνετε υπόψη τις διατάξεις ασφαλείας για τ χειρισμό συσκευών καθαρισμύ υψηλής πίεσης. 60 Catros BAG

61 Καθαρισμός, συντήρηση και επισκευή 11.2 Σχέδι συντήρησης Σύνψη Μετά την πρώτη χρήση σε εργασία Διεξάγετε τις περιδικές εργασίες συντήρησης μόλις επιτευχθεί τ πρώτ όρι. Πρτεραιότητα έχυν τα χρνικών διαστημάτων, ι διανυθείσες απστάσεις ή τα διαστήματα των πινάκων συντήρησης των τεχνικών εγγράφων τρίτων κατασκευαστών πυ ενδεχμένως διατίθενται. Εξάρτημα Εργασία συντήρησης Βλέπε σελίδα Ειδικό συνεργεί Στερέωση φρέων δίσκων Επανασυσφίξτε τις κχλιωτές συνδέσεις Υδραυλικό σύστημα Έλεγχς για βλάβες Έλεγχς στεγανότητας Κύλινδρς Σφίξτε ξανά τη βιδωτή σύνδεση των ελασμάτων σύσφιξης. Απαραίτητη ρπή σύσφιξης 210 Nm. 64 X 62 Εβδμαδιαία / 50 ώρες λειτυργίας Εξάρτημα Εργασία συντήρησης Βλέπε σελίδα Εύκαμπτι υδραυλικί αγωγί Έλεγχς 65 Ειδικό συνεργεί X Κάθε 4 ήνες / 200 ώρες λειτυργίας Εξάρτημα Εργασία συντήρησης Βλέπε σελίδα Ειδικό συνεργεί Κύλινδρς Σφίξτε ξανά τη βιδωτή σύνδεση των ελασμάτων σύσφιξης. Απαραίτητη ρπή σύσφιξης 210 Nm. 62 Όταν είναι απαραίτητ Εξάρτημα Εργασία συντήρησης Βλέπε Ειδικό συνεργεί σελίδα Δίσκς XL011 Έλεγχς φθράς Αντικατάσταση σε περίπτωση επίτευξης τυ ελάχιστυ ρίυ διαμέτρυ 360mm 62 X Πείρι άνω βραχίνα έλξης/ Αντικατάσταση κάτω βραχιόνων έλξης 63 Catros BAG

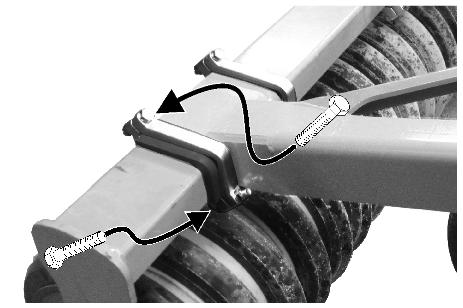

62 Καθαρισμός, συντήρηση και επισκευή 11.3 Αντικατάσταση δίσκων (Εργασία συνεργείυ) Ελάχιστη διάμετρς δίσκων: 360 mm. Η αντικατάσταση των δίσκων γίνεται με ανεπτυγμέν τ μηχάνημα, ανυψωμένυς τυς δίσκυς, ασφαλισμέν μηχάνημα έναντι ακύσιας καταβίβασης. 1. Χαλαρώστε τυς τέσσερις κχλίες στα σημεία στερέωσης των δίσκων. 2. Αφαιρέστε τ δίσκ. 3. Στερεώστε νέ δίσκ με τυς τέσσερα κχλίες. ΠΡΟΣΟΧΗ Κατά την απσυναρμλόγηση ελατηριωτών στιχείων (στιχεία δίσκων) πρσέξτε την πρϋπάρχυσα τάση των ελατηρίων! Χρησιμπιήστε για τ σκπό αυτό κατάλληλη διάταξη! Χρησιμπιήστε την τσιμπίδα τπθέτησης ! Για την συναρμλόγηση και την απσυναρμλόγηση χρησιμπιήστε επιπλέν μακρύτερες βίδες ως βηθητικά εργαλεία!(1) Εικ Κύλινδρς Ελέγχετε τακτικά την ευκλία κίνησης των εδράνων των κυλίνδρων! Ελέγξτε την καλή έδραση της βιδωτής σύνδεσης. Απαιτύμενη ρπή σύσφιξης: 210 Nm. Για τη σωστή σύνδεση των κυλίνδρων πρέπει να είναι αντίστιχα τπθετημένα τα ελάσματα σύσφιξης και ι κχλισυνδέσεις τυς Εικ Catros BAG

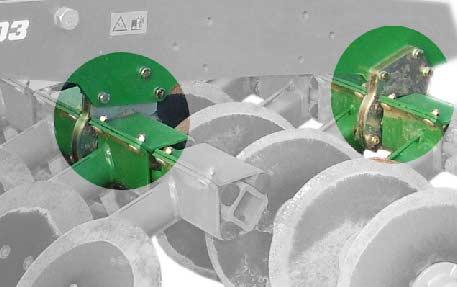

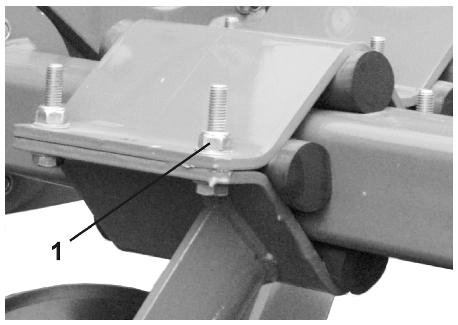

63 Καθαρισμός, συντήρηση και επισκευή 11.5 Στερέωση φρέων δίσκων Ελέγξτε την καλή έδραση της βιδωτής σύνδεσης. Απαιτύμενη ρπή σύσφιξης: 210 Nm Πείρς άνω βραχίνα και κάτω βραχιόνων έλξης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνι σύνθλιψης, κπής, σφήνωσης, εισέλκυσης και κρύσης, για τ πρσωπικό σε περίπτωση ακύσιας απσύνδεσης τυ μηχανήματς από τ τρακτέρ! Διενεργείτε πτικό έλεγχ στν άνω βραχίνα και τυς κάτω βραχίνες έλξης για εμφανή ελαττώματα σε κάθε σύνδεση τυ μηχανήματς. Αντικαταστήστε τν άνω βραχίνα έλξης και τυς κάτω βραχίνες έλξης όταν εμφανίζυν σημαντικές φθρές. Catros BAG

64 Καθαρισμός, συντήρηση και επισκευή 11.7 Υδραυλικό σύστημα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνς μόλυνσης από υδραυλικό έλαι πυ εισχωρεί στν ργανισμό, εξερχόμεν από τ υδραυλικό σύστημα υπό υψηλή πίεση! Τις εργασίες στ υδραυλικό σύστημα επιτρέπεται να τις πραγματπιεί μόν εξειδικευμέν συνεργεί! Αφαιρέστε την πίεση τυ υδραυλικύ συστήματς, πρτύ αρχίσετε τις εργασίες στ υδραυλικό σύστημα! Χρησιμπιήστε πωσδήπτε κατάλληλα βηθητικά μέσα για την αναζήτηση σημείων διαρρής! Μην πρσπαθείτε πτέ να στεγανώσετε διαρρές στυς υδραυλικύς αγωγύς με τ χέρι ή με τα δάχτυλα. Υγρό πυ εξέρχεται υπό υψηλή πίεση (υδραυλική πίεση) μπρεί να διαπεράσει τ δέρμα και να πρκαλέσει σβαρύς τραυματισμύς! Σε περίπτωση τραυματισμύ από υδραυλικό έλαι απευθυνθείτε αμέσως στ γιατρό. Κίνδυνς μόλυνσης! Πρσέξτε κατά τη σύνδεση των υδραυλικών αγωγών στ υδραυλικό σύστημα τυ τρακτέρ, τ υδραυλικό σύστημα τόσ τυ τρακτέρ όσ και τυ ρυμυλκύμενυ να μην βρίσκεται υπό πίεση! Φρντίστε τη σωστή σύνδεση των εύκαμπτων υδραυλικών αγωγών. Ελέγχετε τακτικά όλυς τυς εύκαμπτυς υδραυλικύς αγωγύς και τις υδραυλικές υπδχές για ζημιές και ακαθαρσίες. Φρντίστε, ώστε ι υδραυλικί αγωγί να ελέγχνται από ειδικό, τυλάχιστν μία φρά τ χρόν, ως πρς την ασφαλή λειτυργία τυς! Αντικαταστήστε τυς υδραυλικύς αγωγύς πυ παρυσιάζυν φθρές ή είναι παλαιί! Χρησιμπιείτε μόν αυθεντικύς AMA- ZONE υδραυλικύς αγωγύς! Ο χρόνς χρήσης των υδραυλικών αγωγών δεν πρέπει να υπερβαίνει τα έξι χρόνια, συμπεριλαμβανμένυ και ενός πιθανύ μέγιστυ χρόνυ απθήκευσης δύ χρόνων. Ακόμη και με ρθή απθήκευση και πρβλεπόμενη καταπόνηση, ι αγωγί και ι συνδέσεις των αγωγών υπόκεινται σε μία φυσιλγική γήρανση. Για τ λόγ αυτό χρόνς απθήκευσης και χρόνς χρήσης τυς είναι περιρισμένς. Σε απόκλιση από τα παραπάνω, χρόνς χρήσης μπρεί να καθριστεί και σύμφωνα με εμπειρικές τιμές, ιδιαίτερα λαμβάνντας υπόψη τ δυνητικό κίνδυν. Για σωλήνες και αγωγύς από θερμπλαστικό υλικό μπρεί να διαφέρυν ι τιμές αναφράς. Διαθέτετε τ παλιό έλαι σύμφωνα με τυς ισχύντες καννισμύς. Εάν αντιμετωπίζετε πρβλήματα με τ έλαι επικινωνήστε με τν έμπρ λιπαντικών σας! Φυλάσσετε τ υδραυλικό έλαι μακριά από τα παιδιά! Πρσέξτε να μην εισχωρεί υδραυλικό έλαι ή νερό στ έδαφς! 64 Catros BAG

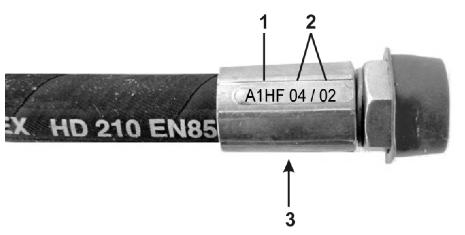

65 Καθαρισμός, συντήρηση και επισκευή Σήμανση εύκαμπτων υδραυλικών αγωγών Η σήμανση των ργάνων δίνει ακόλυθες πληρφρίες: Εικ. 69/... (1) Σήμανση τυ εύκαμπτυ υδραυλικύ αγωγύ από τν κατασκευαστή (A1HF) (2) Ημερμηνία κατασκευής τυ εύκαμπτυ υδραυλικύ αγωγύ (04 / 02 = Έτς / Μήνας = Φεβρυάρις 2004) (3) Μέγιστη επιτρεπόμενη πίεση λειτυργίας (210 bar). Εικ Περίδι συντήρησης Μετά τις πρώτες 10 ώρες λειτυργίας και στη συνέχεια κάθε 50 ώρες λειτυργίας 1. Ελέγξτε τη στεγανότητα όλων των εξαρτημάτων τυ υδραυλικύ συστήματς. 2. Συσφίξτε εάν απαιτείται τυς κχλίες. Πριν από κάθε θέση σε λειτυργία 1. Ελέγχετε τυς εύκαμπτυς υδραυλικύς αγωγύς για εμφανείς ζημιές. 2. Επιδιρθώστε σημεία εύκαμπτων υδραυλικών αγωγών και σωλήνων πυ παρυσιάζυν φθρές. 3. Αντικαταστήστε άμεσα φθαρμένυς ή ελαττωματικύς εύκαμπτυς υδραυλικύς αγωγύς Κριτήρια επιθεώρησης εύκαμπτων υδραυλικών αγωγών Πρσέξτε για τη δική σας ασφάλεια τα ακόλυθα κριτήρια επιθεώρησης! Αντικαταστήστε τυς εύκαμπτυς υδραυλικύς αγωγύς, όταν κατά την επιθεώρηση δεν πληρύν τα εξής κριτήρια της επιθεώρησης: Ζημιές στην εξωτερική στρώση τυ αγωγύ πυ φτάνυν μέχρι τις εσωτερικές στρώσεις (π.χ. σημεία φθράς, εγκπές, ρωγμές). Ρηγμάτωση της εξωτερικής στρώσης τυ υλικύ (δημιυργία ρωγμών στ υλικό τυ εύκαμπτυ αγωγύ). Παραμρφώσεις, πυ ξεφεύγυν από τη φυσική μρφή τυ εύκαμπτυ αγωγύ ή τυ εύκαμπτυ σωλήνα. Τόσ στην κατάσταση χωρίς όσ και στην κατάσταση όπυ βρίσκεται υπό πίεση ή σε περίπτωση κάμψης (π.χ. απκόλληση στρώσεων, σχηματισμό φυσαλίδων, σημεία σύνθλιψης, σημεία καμπής). Μη στεγανά σημεία. Ζημιά ή παραμόρφωση των εξαρτημάτων τυ εύκαμπτυ αγωγύ (επηρεασμός της στεγανότητας των εξαρτημάτων). Μικρές επιφανειακές ζημιές δεν απτελύν λόγ αντικατάστασης τυ εύκαμπτυ αγωγύ. Απσύνδεση τυ εύκαμπτυ αγωγύ από τα εξαρτήματά τυ. Διάβρωση στν εξπλισμό, πυ μειώνει την λειτυργική ικανότητα και τη σταθερότητα σύνδεσης τυ εύκαμπτυ αγωγύ. Catros BAG

66 Καθαρισμός, συντήρηση και επισκευή Δεν τηρήθηκαν ι πρδιαγραφές κατά την τπθέτηση. Ο χρόνς χρήσης έχει ξεπεράσει τα 6 έτη. Μετρύμε την ημερμηνία κατασκευής τυ εύκαμπτυ αγωγύ πυ αναγράφεται επάνω στα εξαρτήματα σύνδεσής τυ συν 6 έτη. Εάν η αναγραφόμενη στ εξάρτημα σύνδεσης τυ εύκαμπτυ αγωγύ είναι τ "2004", χρόνς χρήσης λήγει τν Φεβρυάρι τυ Βλέπε σχετικά "Σήμανση εύκαμπτων υδραυλικών αγωγών" Συναρμλόγηση και απσυναρμλόγηση εύκαμπτων υδραυλικών αγωγών Κατά τη συναρμλόγηση και απσυναρμλόγηση εύκαμπτων υδραυλικών αγωγών λάβετε πωσδήπτε υπόψη σας τις ακόλυθες δηγίες: Χρησιμπιείτε μόν αυθεντικύς υδραυλικύς αγωγύς AMA- ZONE! Φρντίζετε πάνττε για καθαριότητα. Τπθετείτε τυς εύκαμπτυς υδραυλικύς αγωγύς πάνττε έτσι ώστε σε όλες τις καταστάσεις λειτυργίας να μην υφίστανται δύναμη έλξης, εκτός λόγω τυ δικύ τυς βάρυς. να μην υφίστανται δυνάμεις σύνθλιψης όταν έχυν πλύ μικρό μήκς. να απφεύγνται εξωτερικές μηχανικές καταπνήσεις στυς εύκαμπτυς υδραυλικύς αγωγύς. Απτρέψτε την τριβή των εύκαμπτων αγωγών σε εξαρτήματα ή μεταξύ τυς, τπθετώντας και στερεώνντάς τυς σωστά. Εάν απαιτείται πρστατέψτε τυς εύκαμπτυς υδραυλικύς αγωγύς με πρστατευτικά καλύμματα. Καλύψτε τυχόν αιχμηρά εξαρτήματα. μην κάμπτετε τυς εύκαμπτυς αγωγύς περισσότερ από τις επιτρεπόμενες ελάχιστες ακτίνες καμπής τυς. Σε περίπτωση σύνδεσης ενός εύκαμπτυ υδραυλικύ αγωγύ σε κινύμενα μέρη, πρέπει τ μήκς τυ αγωγύ να υπλγιστεί έτσι, ώστε σε όλη την περιχή κίνησης να μην μειώνεται η ακτίνα καμπής τυ αγωγύ κάτω από τ επιτρεπόμεν όρι και/ή να μην υφίσταται επιπλέν εύκαμπτς υδραυλικός αγωγός ελκτικές δυνάμεις. Στερεώνετε τυς εύκαμπτυς υδραυλικύς αγωγύς στα πρβλεπόμενα σημεία σύνδεσης. Απφεύγετε την τπθέτηση συγκρατητήρων εύκαμπτων αγωγών, όπυ ενδέχεται να εμπδίζυν την ελεύθερη κίνηση και την αλλαγή μήκυς των εύκαμπτων αγωγών. Απαγρεύεται η επίχριση των εύκαμπτων υδραυλικών αγωγών με βερνίκι! 66 Catros BAG

67 Καθαρισμός, συντήρηση και επισκευή 11.8 Σχεδιάγραμμα υδραυλικύ συστήματς βάθυς εργασίας: Catros BAG

68 Καθαρισμός, συντήρηση και επισκευή 11.9 Ρπές σύσφιξης κχλιών M S M M 8x M (17) M 10x M (19) M 12x1, M M 14x1, M M 16x1, M M 18x1, M M 20x1, M M 22x1, M M 24x M M 27x M M 30x M M4 M5 M6 M8 M10 M12 M14 M16 M18 M20 M22 M24 2,4 4,9 8,4 20,6 40,7 70, Οι βίδες με επίστρωση έχυν διαφρετικές ρπές σύσφιξης. Πρσέξτε τις ειδικές αναφρές για τις ρπές σύσφιξης στ κεφάλαι Συντήρηση. 68 Catros BAG

69 Καθαρισμός, συντήρηση και επισκευή Catros BAG
