Τεχνικό εγχειρίδιο. Χαλύβδινος λέβητας βιομάζας σειρά BMT

Transcript

1 THERM LEV Τεχνικό εγχειρίδι Χαλύβδινς λέβητας βιμάζας σειρά BMT

2 ΨΣας ευχαριστύμε για την επιστσύνη πυ δείχνετε στα πριόντα μας. ΨΓια την απτελεσματική χρήση τυ λέβητα βιμάζας σειράς ΒΜΤ σας συνιστύμε να μελετήσετε πρσεκτικά τ τεχνικό εγχειρίδι πρίν θέσετε σε λειτυργία τ λέβητα. Κρατήστε τ εγχειρίδι σε ασφαλές μέρς καθώς περιλαμβάνει σημαντικές πληρφρίες για την σωστή λειτυργία τυ λέβητα. ΠΕΡΙΕΧΟΜΕΝΑ Παρυσίαση τυ λέβητα βιμάζας ΒΜΤ Διαδικασία λειτυργίας λέβητα ΒΜΤ Πρετιμασία τυ λέβητα ΒΜΤ Άνναμα και σβήσιμ τυ λέβητα Περιγραφή τυ ηλεκτρνικύ πίνακα Χαρακτηριστικά λειτυργίας ηλεκτρνικύ πίνακα Περιγραφή πίνακα ελέγχυ Ηλεκτρλγική σύνδεση πίνακα ελέγχυ Ρύθμιση τυ λέβητα - Παράμετρι Ρύθμιση παραμέτρων και πρτεινόμενη ρύθμιση παραμέτρων Ρύθμιση εξειδικευμνων παραμέτρων Αντιμετώπιση πρβημάτων και ασφαλιστικές δικλείδες Πρειδπιήσεις πίνακα ελέγχυ Ασφαλιστικές δικλείδες σελ. 3 σελ. 4 σελ. 4 σελ. 4 σελ. 5 σελ. 6 σελ. 7 σελ. 8 σελ. 9 σελ.10 σελ.10

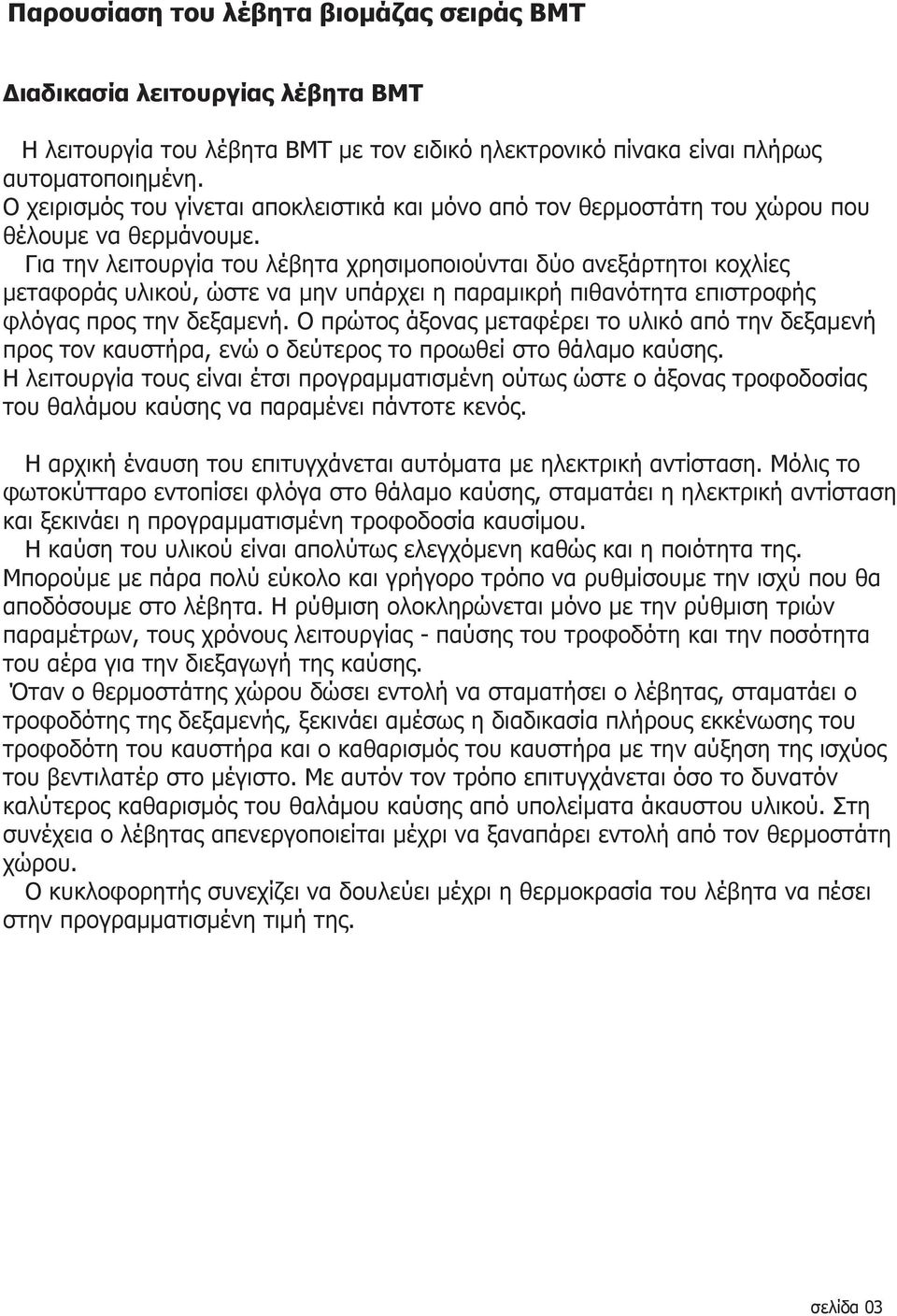

3 Παρυσίαση τυ λέβητα βιμάζας σειράς ΒΜΤ Διαδικασία λειτυργίας λέβητα ΒΜΤ Η λειτυργία τυ λέβητα ΒΜΤ με τν ειδικό ηλεκτρνικό πίνακα είναι πλήρως αυτματπιημένη. Ο χειρισμός τυ γίνεται απκλειστικά και μόν από τν θερμστάτη τυ χώρυ πυ θέλυμε να θερμάνυμε. Για την λειτυργία τυ λέβητα χρησιμπιύνται δύ ανεξάρτητι κχλίες μεταφράς υλικύ, ώστε να μην υπάρχει η παραμικρή πιθανότητα επιστρφής φλόγας πρς την δεξαμενή. Ο πρώτς άξνας μεταφέρει τ υλικό από την δεξαμενή πρς τν καυστήρα, ενώ δεύτερς τ πρωθεί στ θάλαμ καύσης. Η λειτυργία τυς είναι έτσι πργραμματισμένη ύτως ώστε άξνας τρφδσίας τυ θαλάμυ καύσης να παραμένει πάνττε κενός. Η αρχική έναυση τυ επιτυγχάνεται αυτόματα με ηλεκτρική αντίσταση. Μόλις τ φωτκύτταρ εντπίσει φλόγα στ θάλαμ καύσης, σταματάει η ηλεκτρική αντίσταση και ξεκινάει η πργραμματισμένη τρφδσία καυσίμυ. Η καύση τυ υλικύ είναι απλύτως ελεγχόμενη καθώς και η πιότητα της. Μπρύμε με πάρα πλύ εύκλ και γρήγρ τρόπ να ρυθμίσυμε την ισχύ πυ θα απδόσυμε στ λέβητα. Η ρύθμιση λκληρώνεται μόν με την ρύθμιση τριών παραμέτρων, τυς χρόνυς λειτυργίας - παύσης τυ τρφδότη και την πσότητα τυ αέρα για την διεξαγωγή της καύσης. Όταν θερμστάτης χώρυ δώσει εντλή να σταματήσει λέβητας, σταματάει τρφδότης της δεξαμενής, ξεκινάει αμέσως η διαδικασία πλήρυς εκκένωσης τυ τρφδότη τυ καυστήρα και καθαρισμός τυ καυστήρα με την αύξηση της ισχύς τυ βεντιλατέρ στ μέγιστ. Με αυτόν τν τρόπ επιτυγχάνεται όσ τ δυνατόν καλύτερς καθαρισμός τυ θαλάμυ καύσης από υπλείματα άκαυστυ υλικύ. Στη συνέχεια λέβητας απενεργπιείται μέχρι να ξαναπάρει εντλή από τν θερμστάτη χώρυ. Ο κυκλφρητής συνεχίζει να δυλεύει μέχρι η θερμκρασία τυ λέβητα να πέσει στην πργραμματισμένη τιμή της. σελίδα 03

4 Πρετιμασία τυ λέβητα ΒΜΤ Αφύ τπθετηθεί λέβητας στ λεβητστάσι και γίνει η ηλεκτρλγική τυ σύνδεση βάση τυ παρόντς εγχειριδίυ, γεμίζυμε την δεξαμενή με τ καύσιμ πυ επιθυμύμε. Ο χώρς πυ τπθετείται η δεξαμενή θα πρέπει να μην έχει υγρασία για να μην επηρεάζεται η νμαστική θερμγόνς δύναμη τυ καυσίμυ καθώς και η πιότητα της καύσης τυ. Ο λέβητας μπρεί να λειτυργήσει άψγα με την καύση πέλλετ, ελαιπυρήνα. Κατά τ αρχικό γέμισμα της δεξαμενής ή όταν αυτή έχει αδειάσει εντελώς, θα πρέπει να γεμίσυμε τν άξνα τρφδσίας της δεξαμενής με την χειρκίνητη λειτυργία. Η λειτυργία αυτή επιτυγχάνεται με τν ακόλυθ τρόπ: 1. Θα πρέπει αρχικά να είναι ενεργπιημένς λέβητας από τ γενικό διακόπτη Ενεργπιύμε τν κντρόλερ από τ μπυτόν 3 3. Έχυμε την εντλή από τν θερμστάτη χώρυ να ανάβει η λυχνία Ενεργπιύμε τυς τρφδότες πατώντας τ μπυτόν 6 και 7 Μόλις γεμίσει άξνας τρφδσίας της δεξαμενής, απενεργπιύμε τυς τρφδότες πατώντας τα μπυτόν 6 και 7 και επιλέγυμε την αυτόματη λειτυργία πατώντας τ μπυτόν 5 Έναυση τυ λέβητα ΒΜΤ Καθώς έχυμε πρετιμάσει τ λέβητα ακλυθώντας την πρηγύμενη διαδικασία, αυτός είναι πάνττε ενεργπιημένς στην αυτόματη λειτυργία. Η λειτυργία τυ γίνεται απκλειστικά και μόν από τ θερμστάτη χώρυ. Περιγραφή τυ ηλεκτρνικύ πίνακα Λέβητας βιμάζας THERMOLEV ΒΜΤ αυτόματης λειτυργίας Χαρακτηριστικά λειτυργίας ηλεκτρνικύ πίνακα Τάση λειτυργίας : 230V +10% -15% o Θερμκρασία λειτυργίας : 5 C - 40 C Υγρασία λειτυργίας : 20-80% Ισχύς ηλεκτρικής αντίστασης (max 600W) : 250W Ισχύς κυκλφρητή (max 200W) : ----W Ισχύς μτέρ τρφδότη δεξαμενής (max 400W) : 180W Iσχύς μτέρ τρφδότη καυστήρα (max 400W) : 180W Μέγιστη ισχύς βεντιλατέρ (max 200W) : 85W Υ.Γ.: Τ συνλικό φρτί δεν πρέπει να υπερβαίνει τα 10Α σελίδα 04

5 ΠΕΡΙΓΡΑΦΗ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ ΛΕΒΗΤΑ ΒΜΤ Θερμικό Ασφαλείας 02. Οθόνη πλαπλών ενδείξεων 03. Μπυτόν on/off τυ κντρόλερ 04. Μπυτόν πργραμματισμύ 05. Μπυτόν αυτόματης λειτυργίας 06. Μπυτόν χειρκίνητης λειτυργίας 07. Μπυτόν κάτω/ ενεργπίησης τρφδτών 08. Μπυτόν επάνω/ ενεργπίησης βεντιλατέρ 09. LED ένδειξης λειτυργίας τρφδότη P 12 Α LED ένδειξης λειτυργίας βεντιλατέρ 11. LED ένδειξης εισαγωγής πργραμματισμύ 12. LED ένδειξης ύπαρξης φλόγας 13. LED ένδειξης λειτυργίας λέβητα σε αναμνή 14. Λυχνία ένδειξης εντλής θερμστάτη χώρυ και λειτυργίας τυ λέβητα 15. Κεντρικός διακόπτης on/off τυ λέβητα 16. LED ένδειξης λειτυργίας κυκλφρητή 17. LED ένδειξης λειτυργίας της αντίστασης σελίδα 05

6 ΗΛΕΚΤΡΟΛΟΓΙΚΗ ΣΥΝΔΕΣΗ ΠΙΝΑΚΑ ΕΛΕΓΧΟΥ ΛΕΒΗΤΑ ΒΜΤ ΤΡΟΦΟΔΟΤΗΣ ΚΑΥΣΤΗΡΑ ΤΡΟΦΟΔΟΤΗΣ ΣΙΛΟ G G L N L N ΒΕΝΤΙΛΑΤΕΡ ΚΥΚΛΟΦΟΡΗΤΗΣ G G L N L N ΑΙΣΘΗΤΗΡΙΟ ΤΡΟΦΟΔΟΤΗ ΦΩΤΟΚΥΤΤΑΡΟ ΑΝΤΙΣΤΑΣΗ ΕΝΑΥΣΗΣ ΘΕΡΜΟΣΤΑΤΗΣ ΧΩΡΟΥ ΚΑΦΕ : ΦΑΣΗ ΚΙΤΡ. ΠΡΑΣ.: ΕΠΙΣΤΡΟΦΗ ΜΠΛΕ : ΟΥΔΕΤΕΡΟΣ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ΚΑΦΕ : ΦΑΣΗ ΚΙΤΡ. ΠΡΑΣ.: ΓΕΙΩΣΗ ΜΠΛΕ : ΟΥΔΕΤΕΡΟΣ ΦΩΤΟΚΥΤΤΑΡΟ 1+ ΚΑΦΕ / 1-ΜΑΥΡΟ ΑΙΣΘΗΤΗΙΟ ΚΟΧΛΙΑ 2+ΓΚΡΙ/2-ΚΙΤΡ. ΠΡΑΣ. L G N σελίδα 06

7 Ρύθμιση τυ λέβητα- Παράμετρι Ρύθμιση παραμέτρων Πρρύθμιση Παράμετρς Περιγραφή Εύρς ρύθμισης U0 Θερμκρασία ρύθμισης τυ λέβητα Ο C 65 C U1 Χρόνς λειτυργίας τυ τρφδότη 2-250s 5 s U2 Χρόνς παύσης τυ τρφδότη 2-250s 34 s U3 Χρόνς στην αναμνή 5-250min 250 min U4 Χρόνς παρατεταμένης λειτυργίας βεντιλατέρ στην αναμνή 5-250s 4 s U4 Απόδση βεντιλατέρ (ρύθμιση στρφών) 1-10% 3% Πρτεινόμενη ρύθμιση παραμέτρων (για Πέλλετ 4400Kcal/Kg και Υγρασία 8% ) Παράμετρς U1=05 U2=32 U4=03 U1=06 U2=30 U4=04 U1=11 U2=34 U4=05 U1=15 U2=34 U4=06 U1=16 U2=28 U4=07 Απδιδόμενη ισχύς στ λέβητα 30000Kcal/h 45000Kcal/h 65000Kcal/h 90000Kcal/h Kcal/h σελίδα 07

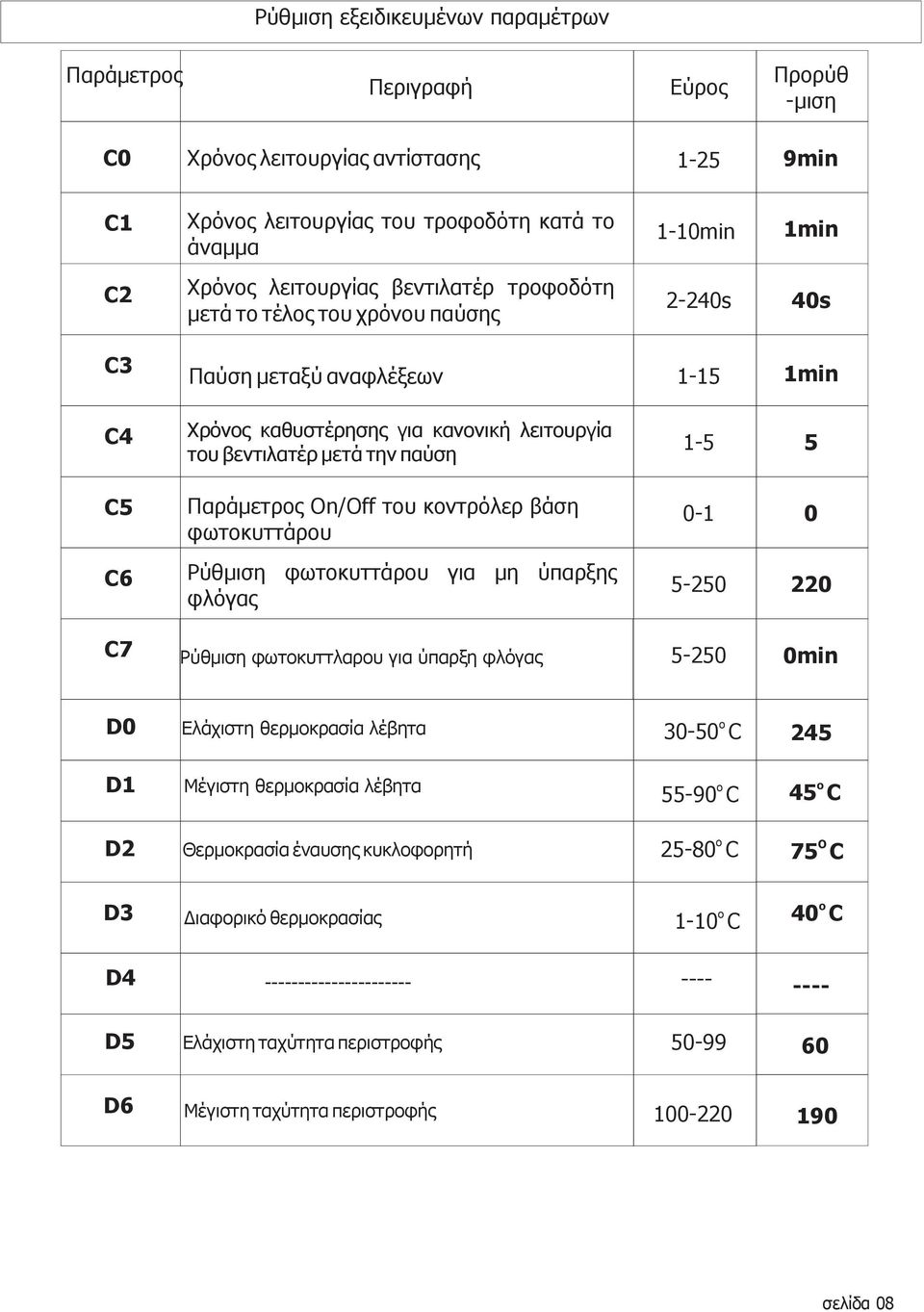

8 Ρύθμιση εξειδικευμένων παραμέτρων Παράμετρς Περιγραφή Εύρς Πρρύθ -μιση C0 Χρόνς λειτυργίας αντίστασης min C1 Χρόνς λειτυργίας τυ τρφδότη κατά τ άναμμα 1-10min 1min C2 Χρόνς λειτυργίας βεντιλατέρ τρφδότη μετά τ τέλς τυ χρόνυ παύσης 2-240s 40s C3 Παύση μεταξύ αναφλέξεων min C4 Χρόνς καθυστέρησης για καννική λειτυργία τυ βεντιλατέρ μετά την παύση C5 Παράμετρς On/Off τυ κντρόλερ βάση φωτκυττάρυ C6 Ρύθμιση φωτκυττάρυ για μη ύπαρξης φλόγας C7 Ρύθμιση φωτκυττλαρυ για ύπαρξη φλόγας min D0 Ελάχιστη θερμκρασία λέβητα C 245 D1 Μέγιστη θερμκρασία λέβητα C 45 C D2 Θερμκρασία έναυσης κυκλφρητή C Ο 75 C D3 Διαφρικό θερμκρασίας 1-10 C 40 C D D5 Ελάχιστη ταχύτητα περιστρφής D6 Μέγιστη ταχύτητα περιστρφής σελίδα 08

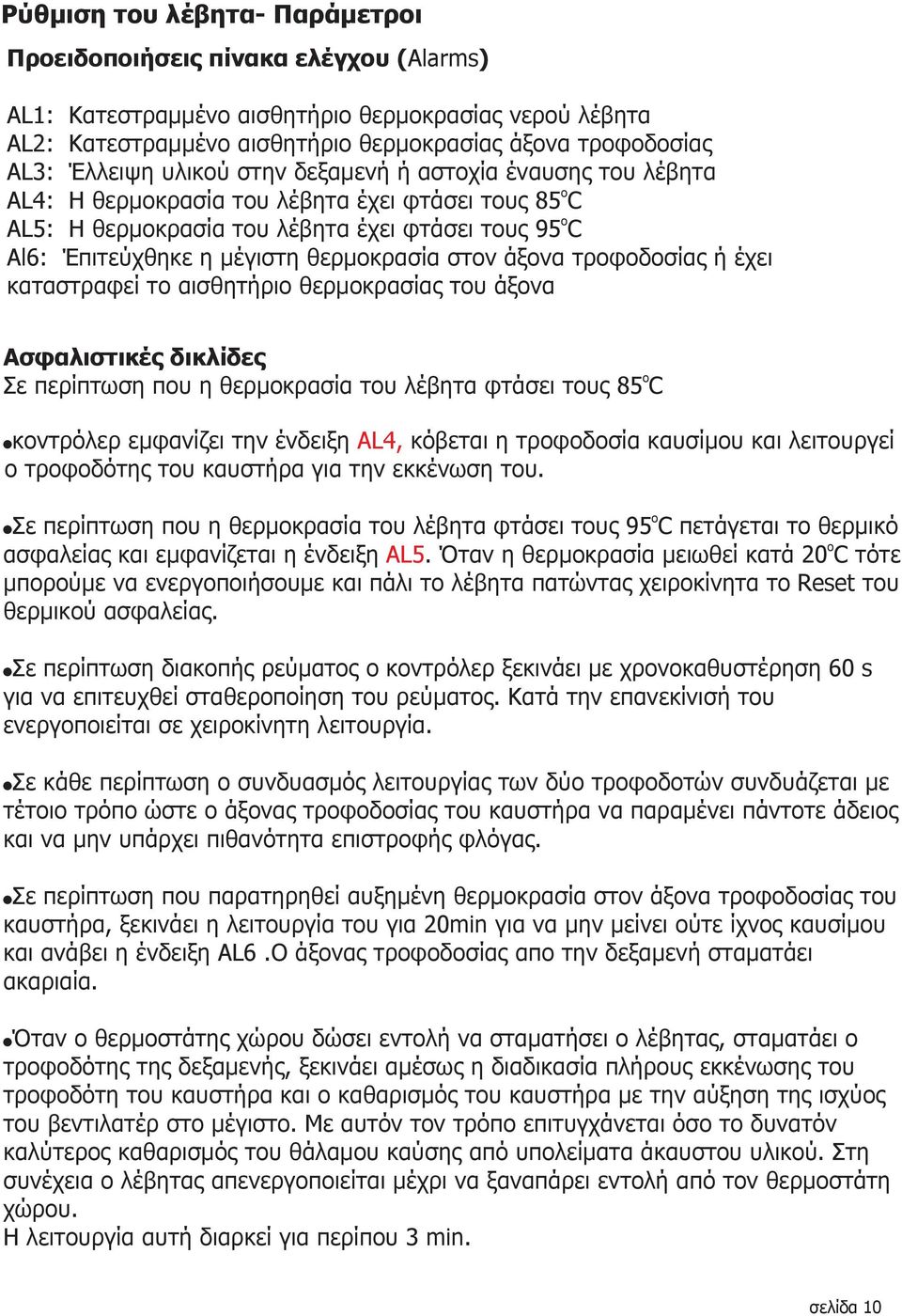

9 Ρύθμιση τυ λέβητα- Παράμετρι Πρειδπιήσεις πίνακα ελέγχυ (Alarms) AL1: Κατεστραμμέν αισθητήρι θερμκρασίας νερύ λέβητα AL2: Κατεστραμμέν αισθητήρι θερμκρασίας άξνα τρφδσίας AL3: Έλλειψη υλικύ στην δεξαμενή ή αστχία έναυσης τυ λέβητα AL4: Η θερμκρασία τυ λέβητα έχει φτάσει τυς 85 C AL5: Η θερμκρασία τυ λέβητα έχει φτάσει τυς 95 C Al6: Έπιτεύχθηκε η μέγιστη θερμκρασία στν άξνα τρφδσίας ή έχει καταστραφεί τ αισθητήρι θερμκρασίας τυ άξνα Ασφαλιστικές δικλίδες Σε περίπτωση πυ η θερμκρασία τυ λέβητα φτάσει τυς 85 C!κντρόλερ εμφανίζει την ένδειξη AL4, κόβεται η τρφδσία καυσίμυ και λειτυργεί τρφδότης τυ καυστήρα για την εκκένωση τυ.!σε περίπτωση πυ η θερμκρασία τυ λέβητα φτάσει τυς 95 C πετάγεται τ θερμικό ασφαλείας και εμφανίζεται η ένδειξη AL5. Όταν η θερμκρασία μειωθεί κατά 20 C τότε μπρύμε να ενεργπιήσυμε και πάλι τ λέβητα πατώντας χειρκίνητα τ Reset τυ θερμικύ ασφαλείας.!σε περίπτωση διακπής ρεύματς κντρόλερ ξεκινάει με χρνκαθυστέρηση 60 s για να επιτευχθεί σταθερπίηση τυ ρεύματς. Κατά την επανεκίνισή τυ ενεργπιείται σε χειρκίνητη λειτυργία.!σε κάθε περίπτωση συνδυασμός λειτυργίας των δύ τρφδτών συνδυάζεται με τέτι τρόπ ώστε άξνας τρφδσίας τυ καυστήρα να παραμένει πάνττε άδεις και να μην υπάρχει πιθανότητα επιστρφής φλόγας.!σε περίπτωση πυ παρατηρηθεί αυξημένη θερμκρασία στν άξνα τρφδσίας τυ καυστήρα, ξεκινάει η λειτυργία τυ για 20min για να μην μείνει ύτε ίχνς καυσίμυ και ανάβει η ένδειξη AL6.Ο άξνας τρφδσίας απ την δεξαμενή σταματάει ακαριαία.!όταν θερμστάτης χώρυ δώσει εντλή να σταματήσει λέβητας, σταματάει τρφδότης της δεξαμενής, ξεκινάει αμέσως η διαδικασία πλήρυς εκκένωσης τυ τρφδότη τυ καυστήρα και καθαρισμός τυ καυστήρα με την αύξηση της ισχύς τυ βεντιλατέρ στ μέγιστ. Με αυτόν τν τρόπ επιτυγχάνεται όσ τ δυνατόν καλύτερς καθαρισμός τυ θάλαμυ καύσης από υπλείματα άκαυστυ υλικύ. Στη συνέχεια λέβητας απενεργπιείται μέχρι να ξαναπάρει εντλή από τν θερμστάτη χώρυ. Η λειτυργία αυτή διαρκεί για περίπυ 3 min. σελίδα 10
