ΔΗΛΩΣΗ ΕΠΙΔΟΣΕΩΝ σύμφωνα με το Παράρτημα ΙΙΙ του κανονισμού (ΕΕ) αριθ. 305/2011 (Κανονισμός Προϊόντων Δομικών Κατασκευών)

Transcript

1 EL ΔΗΛΩΣΗ ΕΠΙΔΟΣΕΩΝ σύμφωνα με το Παράρτημα ΙΙΙ του κανονισμού (ΕΕ) αριθ. 305/2011 (Κανονισμός Προϊόντων Δομικών Κατασκευών) Hilti Σφράγιση Πυράντοχου Πάνελ CFS-CT Αρ. Hilti CFS 1121-CPD-JO5000-D 1. Μοναδικός κωδικός ταυτοποίησης του τύπου του προϊόντος: Hilti Πυράντοχη Επίστρωση CFS-CT - Σφράγιση Διπλού Πάνελ 2. Προβλεπόμενη(-ες) χρήση(-εις): Προϊόν πυροφραγής και σφράγισης για σφράγιση περάσματος "Hilti Πυράντοχη Σφράγιση Διπλού Πάνελ", ETA-11/0429 ( ) Περάσματα καλωδίων Περάσματα σωλήνων Μικτά περάσματα Καλώδια, δέσμες καλωδίων, αγωγοί Πλαστικοί σωλήνες, μεταλλικοί σωλήνες Καλώδια, σχάρες καλωδίων, πλαστικοί σωλήνες, μεταλλικοί σωλήνες και σύνθετοι σωλήνες Το πεδίο εφαρμογής πρέπει να συμμορφώνεται με το περιεχόμενο της ETA-11/0429 για σφράγιση διπλού πάνελ 3. Κατασκευαστής: HILTI Corporation, Feldkircherstrasse 100, 9494 Schaan, Principality of Liechtenstein 4. Σύστημα AVCP (αξιολόγηση και επαλήθευση της σταθερότητας της επίδοσης): Σύστημα 1 5. Ευρωπαϊκό Έγγραφο Αξιολόγησης: ETAG Αρ και ETAG Αρ Ευρωπαϊκή Τεχνική Αξιολόγηση: ETA-11/0429 ( ) Οργανισμός τεχνικής αξιολόγησης: SP Sveriges Tekniska Forskningsinstitut Κοινοποιημένος(-οι) οργανισμός(-οι): Warrington Certification Limited, No Δηλωθείσα απόδοση: Ουσιώδες χαρακτηριστικό Αντίδραση σε φωτιά Αντοχή σε φωτιά Αεροδιαπερατότητα Υδατοπερατότητα Επικίνδυνες ουσίες Αντοχή σε κρούση/κίνηση Προστασία έναντι θορύβου Θερμικές ιδιότητες Ανθεκτικότητα και λειτουργικότητα Άλλο Δηλωθείσα επίδοση / Εναρμονισμένη τεχνική προδιαγραφή Κλάση D-s2, d0 σύμφωνα με το EN για Πυράντοχη επίστρωση Hilti CFS-CT σε πάνελ ορυκτοβάμβακα. Επίδοση αντοχής στη φωτιά και πεδίο εφαρμογής σύμφωνα με το EN Βλέπε Παράρτημα Ελέγχθηκε σύμφωνα με το EN Βλέπε Παράρτημα Ελέγχθηκε σύμφωνα με το Παράρτημα C της ETAG Βλέπε Παράρτημα Βλέπε Παράρτημα Ελέγχθηκε σύμφωνα με τον EOTA Τεχνική Έκθεση-TR001. Βλέπε Παράρτημα Ελέγχθηκε σύμφωνα με το EN ISO 140-3, EN ISO και το EN ISO Βλέπε Παράρτημα Ελέγχθηκε σύμφωνα με το EN Βλέπε Παράρτημα Y2(-20/+70) o C σύμφωνα με τον EOTA Τεχνική Έκθεση - TR024. Η ευκαμψία ελέγχθηκε σύμφωνα με το EN ISO Δεν εφαρμόζεται / Δεν προσδιορίζεται επίδοση Η επίδοση του προϊόντος που ταυτοποιείται ανωτέρω είναι σύμφωνη με τη (τις) δηλωθείσα(-ες) επίδοση(-εις). Η δήλωση αυτή των επιδόσεων συντάσσεται, σύμφωνα με τον κανονισμό (EΕ) αριθ. 305/2011, με αποκλειστική ευθύνη του κατασκευαστή που ταυτοποιείται ανωτέρω. 305/2011, με αποκλειστική ευθύνη του κατασκευαστή που ταυτοποιείται ανωτέρω. Martin Althof Επικεφαλής Ποιότητας Επιχειρηματική Μονάδα Χημικών Hilti Corporation Schaan, DoP_el_03-00_ _Hilti CFS 1121-CPD-JO5000-D

2 Αεροδιαπερατότητα Η διαπερατότητα αερίων αναφορικά με τον αέρα, το άζωτο (N2), το διοξείδιο του άνθρακα (CO 2) και το CH 4 (μεθάνιο) έχει ελεγχθεί σύμφωνα με τις αρχές του EN 1026 για πάχος επίστρωσης 1 mm (CO 2 και CH 4) και 2 mm (Ν 2). Για τις δεδομένες διαφορές πίεσης αέρα (Δp) έχουν επιτευχθεί οι ακόλουθες παροχές ανά μονάδα επιφάνειας (q/a). Ο δείκτης παροχής υποδεικνύει τον τύπο αερίου: Διαπερατότητα αερίων Hilti Πυράντοχης Επίστρωσης CFS-CT Δp [Pa] q/a N 2 [m 3 /(h m 2 )] q/a CO 2 [m 3 /(h*m 2 )] q/a CH 4 [m 3 /(h*m 2 )] 50 0,032 0,060 0, ,159 0,299 0,327 Οι δηλούμενες τιμές αναφέρονται σε σώμα αμιγούς Hilti Πυράντοχης Επίστρωσης CFS-CT σε πάνελ ορυκτοβάμβακα χωρίς οποιαδήποτε διερχόμενη εγκατάσταση Υδατοπερατότητα Η υδατοπερατότητα έχει ελεγχθεί σύμφωνα με το Παράρτημα Γ της ETAG Το δοκίμιο αποτελούνταν από Hilti Πυράντοχη Επίστρωση CFS-CT πάχους 0,7 mm (πάχος ξηρής μεμβράνης) σε ορυκτοβάμβακα. Αποτέλεσμα δοκιμής: Υδατοστεγανή έως μανομετρικό ύψος στήλης νερού 1000 mm ή υδατοστεγανή έως 9806 Pa. επίσης προς συμμόρφωση, όταν και όπου έχει εφαρμογή. 6P02797 ETA-11/0429 με ημερομηνία 14/07/2016 σελίδα 14 από Απελευθέρωση επικίνδυνων ουσιών Σύμφωνα με τη δήλωση του κατασκευαστή, η Hilti Πυράντοχη Επίστρωση CFS-CT δεν περιέχει τις επικίνδυνες ουσίες που περιγράφονται στην οδηγία του Ευρωπαϊκού Συμβουλίου 67/548/ΕΟΚ και τον Κανονισμό (EΚ) αρ. 1272/2008 και την EOTA TR 034, Γενικός Κατάλογος Ελέγχου BWR3 για επικίνδυνες ουσίες EAD/ETA, Οκτώβριος Σχετική γραπτή δήλωση έχει υποβληθεί από τον κάτοχο της ETA. Σημείωση: Εκτός από τις ειδικές ρήτρες που αφορούν επικίνδυνες ουσίες και περιέχονται στην παρούσα Ευρωπαϊκή Τεχνική Έγκριση, μπορεί να υπάρχουν άλλες απαιτήσεις που ισχύουν για τα προϊόντα που εμπίπτουν στο πεδίο εφαρμογής της (π.χ. μεταφερθείσα ευρωπαϊκή νομοθεσία και εθνική νομοθεσία, κανονισμοί και δοικητικές διατάξεις). Προκειμένου να ικανοποιηθούν οι προβλέψεις της Οδηγίας Προϊόντων Δομικών Κατασκευών, πρέπει να εξασφαλίζεται η συμμόρφωση και με αυτές τις απαιτήσεις όταν και όπου εφαρμόζονται Μηχανική αντοχή και ευστάθεια Σε δοκιμές κρούσης που έχουν γίνει σύμφωνα με την EOTA TR001, έχουν ικανοποιηθεί οι απαιτήσεις του υψηλότερου τύπου ζώνης κινδύνου (Τύπος IV) όπως ορίζεται για εσωτερικούς τοίχους στην EOTA TR 001 A. 1 για ασφάλεια κατά τη χρήση (500 Nm κρούση μαλακού σώματος, 10 Nm κρούση σκληρού σώματος) και λειτουργικότητα (120 Nm κρούση μαλακού σώματος, 6 Nm κρούση σκληρού σώματος). Οι μέγιστες διαστάσεις της σφράγισης περάσματος είναι 1,0 x 1,5 m. Κατά συνέπεια, τα αποτελέσματα ισχύουν για όλα τα μεγέθη σφραγίσεων που δίνονται στο Παράρτημα 2. Σε περίπτωση οριζόντιων σφραγίσεων περασμάτων, πρέπει να λαμβάνονται προληπτικά μέτρα ώστε να αποτρέπεται η πτώση ατόμων που πατούν πάνω στη σφράγιση περάσματος μέσα από τη σφράγιση Αντοχή σε κρούση και μετακίνηση Βλέπε άρθρο DoP_el_03-00_ _Hilti CFS 1121-CPD-JO5000-D

3 3.1.5 Προστασία έναντι θορύβου (BWR 5) Μόνωση αερόφερτου θορύβου CFS- CT B 1S 2x50 mm CFS-CT σε πάνελ ορυκτοβάμβακα 2x50 mm CFS-CT σε πάνελ ορκυκτοβάμβακα 2x50 mm Ονομαστική πυκνότητα πάνελ [kg/m 3 ] Αρ. επιφανειών πάνελ που επιστρώνονται Διάκενο αέρα μεταξύ πάνελ Μέγεθος δοκιμίου [mm x mm] x x x 500 D n,e,w R w (C; C ) [db] 58 (-4;-8) 52 (-3;-7) 60 (-4;-9) tr (C, C ) [db] 51 (-4;-8) 45 (-3;-7) 53 (-4;-9) tr Διάταξη δοκιμής: Δομή εύκαμπτου τοίχου: γυψοσανίδα 2 x 12,5 mm και στις δύο πλευρές μεταλλικού σκελετού 50 mm. Το κενό γεμίστηκε με πλάκα ορυκτοβάμβακα 40 mm. Έχουν υποβληθεί σε δοκιμή διάφορες παραλλαγές: το προεπιστρωμένο πάνελ CFS-CT B 1S καθώς επίσης και άλλα πάνελ ορυκτοβάμβακα επιστρωμένα με CFS-CT, σφραγίσεις μονής και διπλής στρώσης, οι τελευταίες με και χωρίς κενό αέρα μεταξύ των πάνελ. Το πάχος επίστρωσης ήταν 1 mm για πάνελ επιστρωμένα και από τις δύο πλευρές και 0,7 mm για πάνελ επιστρωμένα μόνο από τη μία πλευρά. Οι αρμοί γύρω από το πάνελ θα είναι σφραγισμένοι με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR. Άκαμπτος τοίχος: CFS-CT σε πάνελ ορυκτοβάμβακα 2x50 mm CFS-CT σε πάνελ ορυκτοβάμβακα 2x60 mm Ονομαστική πυκνότητα πάνελ [kg/m 3 ] Αρ. επιφανειών πάνελ που επιστρώνονται Διάκενο αέρα μεταξύ πάνελ 30 0 Μέγεθος δοκιμίου [mm x mm] 620 x x 520 D (C; C ) [db] 42 (-3;-5) 44 (-4;-7) n,e,w tr R w (C; C tr ) [db] 35 (-3;-5) 37 (-4;-7) Διάταξη δοκιμής: Κατασκευή άκαμπτου τοίχου: τοίχος από σκυρόδεμα πάχους 175 mm με πυκνότητα 2000 kg/m 3 επιχρισμένος και από τις δύο πλευρές. Το άνοιγμα μειώθηκε στο μέγεθος του δοκιμίου της δοκιμής μέσω τοιχοποιίας πάχους 175 mm, επιχρισμένης και από τις δύο πλευρές και με προκατασκευασμένο σκελετό από σκυρόδεμα. Υποβλήθηκαν σε δοκιμή σφραγίσεις μονής και διπλής στρώσης, οι τελευταίες με παραλλαγή στο πάχος των πάνελ και διαφορετικό κενό αέρα μεταξύ των πάνελ. Το πάχος επίστρωσης ήταν 1 mm. Οι αρμοί γύρω από το πάνελ θα είναι σφραγισμένοι με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR. Θα πρέπει να σημειωθεί ότι και τα δύο αποτελέσματα που αναφέρονται παραπάνω ισχύουν για τη συνολική κατασκευή του τοίχου μεγέθους 1,25 m x 1,50 m (= 1,88 m²), δηλ., για το δεδομένο τοίχο με 0,322 m 2 Hilti Πυράντοχη Σφράγιση Διπλού Πάνελ σε περίπτωση άκαμπτων τοίχων και μεγέθους 1,38 x 1,5 m (= 2,07 m²), δηλ., για το δεδομένο τοίχο με 0,30 m² και 0,20 m² Hilti Πυράντοχη Σφράγιση Διπλού Πάνελ αντίστοιχα, σε περίπτωση εύκαμπτων τοίχων. DoP_el_03-00_ _Hilti CFS 1121-CPD-JO5000-D

4 Dn,e,w: σταθμισμένη κανονικοποιημένη διαφορά στάθμης μικρών δομικών στοιχείων (δίνονται με όρους προσαρμογής φάσματος C και Ctr) Rw: σταθμισμένος δείκτης μείωσης θορύβου (δίνεται με όρους προσαρμογής φάσματος C και Ctr) Θερμικές ιδιότητες Πυράντοχη Επίστρωση Hilti CFS-CT Η απόδοση μόνωσης μια πλάκας ορυκτοβάμβακα μειώνεται ελαφρά από την επίστρωση, 2,2% με μονόπλευρη επίστρωση, 3,0 έως 3,4% με αμφίπλευρη επίστρωση. Αυτό πρέπει να λαμβάνεται υπόψη κατά την επιλογή πλάκας ορυκτοβάμβακα, αν πρέπει να επιτευχθεί κάποια ονομαστική τιμή λ σύμφωνα με τον κανονισμό. Hilti Πυράντοχο Πάνελ CFS-CT B 1S Συντελεστής θερμικής αγωγιμότητας σύμφωνα με το EN για διπλή στρώση πάνελ: λ10 = 0,039 W/mK. Πίνακας 1: Προδιαγραφή για πάνελ ορυκτοβάμβακα κατάλληλα για χρήση σε συνδυασμό με Hilti Πυράντοχη Επίστρωση CFS-CT Κατασκευαστής Τίτλος προϊόντος Flumroc Flumroc 341 Isover Fireprotect 150 Isover Isover Isover Orsil Pyro Orsil S Orsil T Isover Protect BSP 150 Isover Stropoterm Knauf HERALAN BS-15 Knauf HERALAN DDP-S Knauf HERALAN DP-15 Paroc FPS 14 Paroc FPS 17 Paroc Pyrotech Slab 140 Paroc Pyrotech Slab 160 Rockwool Hardrock II, Hardrock 040 Rockwool RP-XV Rockwool RPB-15, ProRox SL 980 Πίνακας 2: Προδιαγραφή για προϊόντα ορυκτοβάμβακα κατάλληλα για χρήση ως επιπρόσθετη προστασία για καλώδια/στηρίξεις καλωδίων και μεταλλικούς σωλήνες σύμφωνα με την 1.2 Χαρακτηριστικό Προδιαγραφή Μονάδα Πετροβάμβακας σύμφωνα με το EN Κατηγορία αντίδρασης σε φωτιά σύμφωνα με το A1 ή A2 - EN Θερμική αγωγιμότητα στους 20 C 0,040 W/(mK) Πυκνότητα kg/m 3 Επιφάνεια Επένδυση από φύλλο αλουμινίου στη μία πλευρά - DoP_el_03-00_ _Hilti CFS 1121-CPD-JO5000-D

5 Ο κατάλογος που ακολουθεί περιέχει κατάλληλα προϊόντα αλλά μπορεί να μην είναι διεξοδικός: Κατασκευαστής Τίτλος προϊόντος Isover Ultimate U TFA 34 Knauf Lamella Forte LLMF AluR Paroc Lamella Mat 35 Alu Coat Rockwool Klimafix Rockwool Klimarock Rockwool Rockwool 133 (τάπητας από έλασμα) Πίνακας 3: Προδιαγραφή για προϊόντα ορυκτοβάμβακα κατάλληλα για χρήση ως μόνωση σωλήνων Διακοπτόμενη μόνωση Πετροβάμβακας σύμφωνα με το EN 14303, κατηγορία Α2 ή Α1 σύμφωνα με το EN , επένδυση από αλουμίνιο Ενισχυμένη μόνωση Κατασκευαστής Isover Τίτλος προϊόντος Coquilla AT-LR Isover Protect BSR 90 alu Paroc Section AluCoat T Rockwool Τμήματα Conlit Pipe Rockwool Klimarock Rockwool Τμήματα σωλήνα RS 800 TP Termoprodukt TP-Protect RS 1, TP-Protect RS 105, TP-Protect RS 120, TP-Protect RS 150 Πίνακας 4: Προδιαγραφή για προϊόντα αφρώδους ελαστομερούς μόνωσης κατάλληλα για χρήση ως μόνωση σωλήνων Τίτλος προϊόντος Κατασκευαστής Armacell International GmbH Armaflex AF (σήμανση CE σύμφωνα με το EN 14304), Armaflex SH, Armaflex Ultima, Armaflex HAT NMC Group Insul-Tube (nmc), Insul-Tube H-Plus (nmc), Kaimann GmbH Kaiflex KK plus, Kaiflex KK L Isolante K-Flex l'isolante K-Flex HT, l'isolante K-Flex ECO, l'isolante K- Flex ST, l'isolante K-Flex H, l'isolante K-Flex ST Plus Το κατονομαζόμενο υλικό μπορεί να χρησιμοποιηθεί ως εύκαμπτος σωλήνας μόνωσης, επίδεσμος/περιτύλιξη ή πλάκες. Αν χρησιμοποιηθεί επιπρόσθετη προστασία ΕΠx, αυτή θα πρέπει να αποτελείται από το ίδιο ελαστομερές υλικό με την ίδια την αφρώδη ελαστομερή μόνωση των σωλήνων DoP_el_03-00_ _Hilti CFS 1121-CPD-JO5000-D

6 DoP_el_03-00_ _Hilti CFS 1121-CPD-JO5000-D 2. ΠΑΡΑΡΤΗΜΑ 2 ΚΑΤΑΤΑΞΗ ΑΝΤΟΧΗΣ ΣΕ ΦΩΤΙΑ ΣΦΡΑΓΙΣΕΩΝ ΠΕΡΑΣΜΑΤΩΝ HILTI ΠΥΡΑΝΤΟΧΗ ΣΦΡΑΓΙΣΗ ΔΙΠΛΟΥ ΠΑΝΕΛ 2.1. Γενικές Πληροφορίες Hilti Πυράντοχη Σφράγιση Διπλού Πάνελ Τις σφραγίσεις μπορούν να τις διαπερνούν μόνο οι εγκαταστάσεις που περιγράφονται στο Παράρτημα 2. Άλλα εξαρτήματα ή κατασκευές στήριξης δεν πρέπει να διαπερνούν τη σφράγιση. Η κατασκευή στήριξης των εγκαταστάσεων πρέπει να στερεώνεται στο δομικό στοιχείο που περιέχει τη σφράγιση περάσματος ή σε κατάλληλο παρακείμενο δομικό στοιχείο, και στις δύο πλευρές του περάσματος κατά τέτοιο τρόπο ώστε σε περίπτωση φωτιάς, να μην επιβάλλεται επιπρόσθετο φορτίο στη σφράγιση. Επιπρόσθετα, θεωρείται ότι αυτή η στήριξη παραμένει στην μη-εκτεθειμένη πλευρά, για την απαιτούμενη περίοδο αντοχής σε φωτιά. Ειδικά ζητήματα: Οι σωλήνες πρέπει να είναι κάθετοι στην επιφάνεια της σφράγισης. Η λειτουργία της σφράγισης των σωλήνων σε περίπτωση πνευματικών συστημάτων διανομής, συστημάτων πεπιεσμένου αέρα, κτλ., εξασφαλίζεται μόνο όταν τα συστήματα είναι κλειστά σε περίπτωση φωτιάς. Η έγκριση δεν αφορά τυχόν κινδύνους σχετιζόμενους με διαρροή επικίνδυνων υγρών ή αερίων που προκαλείται από αστοχία του(ων) σωλήνα(ων) σε περίπτωση φωτιάς. Στην εκτίμηση της ανθεκτικότητας δεν λαμβάνεται υπόψη η πιθανή επίδραση ουσιών που διαπερνούν το σωλήνα στη σφράγιση του περάσματος. Οι κατατάξεις για μέταλλο, πλαστικό και σύνθετους σωλήνες σχετίζονται με σωλήνες C/U (καλυμμένους εντός κλιβάνου/ακάλυπτους εκτός), U/C (ακάλυπτους εντός κλιβάνου/καλυμμένους εκτός) και U/U (ακάλυπτους εντός κλιβάνου/ακάλυπτους εκτός). Για περισσότερες πληροφορίες ανατρέξτε στους εθνικούς κανονισμούς.

7 Προοριζόμενη χρήση περασμάτων και παραπομπή σε σχετική ενότητα (ο κατάλογος δεν είναι διεξοδικός, μπορεί να είναι δυνατές και άλλες χρήσης των σωλήνων) βλέπε ενότητα (Παράρτημα 2) Εφαρμογή Διερχόμενο υλικό Κατασκευαστής, προϊόν (δείγματα) Μόνωση Εύκαμπτος και άκαμπτος τοίχος 100 mm Εύκαμπτος και άκαμπτος τοίχος 135 mm Άκαμπτος τοίχος 150 mm Άκαμπτο δάπεδο 150 mm Επενδεδυμένα Καλώδια Καλώδια (χωρίς επένδυση) δεμένες δέσμες Αγωγοί ηλεκτρικών καλωδίων PVC, PO Χαλκός CI CS Σωλήνες θέρμανσης Χάλυβας, Ανοξείδωτος χάλυβας CI CS Σύνθετο αλουμίνιο Geberit: Mepla KeKelit: Kelox KM 110 Rehau: Rautitan stabil CI CI Σωλήνες πόσιμου νερού Χαλκός CS LI LS Ανοξείδωτος χάλυβας CI P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 7 από 172

8 Προοριζόμενη χρήση περασμάτων και παραπομπή σε σχετική ενότητα (κατάλογος μη διεξοδικός, άλλες χρήσεις σωλήνων μπορεί να είναι επίσης δυνατές) βλέπε ενότητα (Παράρτημα 2) Εφαρμογή Διερχόμενο υλικό Κατασκευαστής, προϊόν (δείγματα) Μόνωση Εύκαμπτος και άκαμπτος τοίχος 100 mm Εύκαμπτος και άκαμπτος τοίχος 135 mm Άκαμπτος τοίχος 150 mm Άκαμπτο δάπεδο 150 mm Σωλήνες από σύνθετο αλουμίνιο Geberit: Mepla KeKelit: Kelox KM 110 Rehau: Rautitan stabil CS LS PE-HD 100 RC Wavin: Wavin TS CS Σωλήνες πόσιμου νερού (συνέχ.) PE-X Rehau: Rautitan flex LS CS LS PP Aquatherm: Fusiotherm CS LS PVC-C Friatec: Friatherm starr CS LS P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 8 από 172

9 Προοριζόμενη χρήση περασμάτων και παραπομπή σε σχετική ενότητα (κατάλογος μη διεξοδικός, άλλες χρήσεις σωλήνων μπορεί να είναι επίσης δυνατές) βλέπε ενότητα (Παράρτημα 2) Εφαρμογή Διερχόμενο υλικό Κατασκευαστής, προϊόν (δείγματα) Μόνωση Εύκαμπτος και άκαμπτος τοίχος 100 mm Εύκαμπτος και άκαμπτος τοίχος 135 mm Άκαμπτος τοίχος 150 mm Άκαμπτο δάπεδο 150 mm Χαλκός CS Χάλυβας, Ανοξείδωτος χάλυβας CS PE EN ISO 15494, DIN 8074/ Σωλήνες ψυχρού νερού PE-HD 100 RC Wavin: Wavin TS CS LS Πολλές στρώσεις GF: Coolfit PP Aquatherm: Climatherm Aquatherm: Fusiotherm CS LS P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 9 από 172

10 Προοριζόμενη χρήση περασμάτων και παραπομπή σε σχετική ενότητα (κατάλογος μη διεξοδικός, άλλες χρήσεις σωλήνων μπορεί να είναι επίσης δυνατές) βλέπε ενότητα (Παράρτημα 2) Εφαρμογή Διερχόμενο υλικό Κατασκευαστής, προϊόν (δείγματα) Μόνωση Εύκαμπτος και άκαμπτος τοίχος 100 mm Εύκαμπτος και άκαμπτος τοίχος 135 mm Άκαμπτος τοίχος 150 mm Άκαμπτο δάπεδο 150 mm Χυτοσίδηρος, SML PE EN Σωλήνες λυμάτων Σωλήνες ομβρίων / αποστράγγισης οροφής PE-S2 Geberit: Silent -db PP Rehau Raupiano Plus, Magnaplast Skolan-dB, Wavin Wavin AS, Wavin SiTech KeKelit Phonex AS, Poloplast Polokal NG, Polokal 3S Geberit Siltent PP, Coes Blue Power, PhoNoFire, Valsir Triplus, Silere, Pipelife Master P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 10 από 172

11 Προοριζόμενη χρήση περασμάτων και παραπομπή σε σχετική ενότητα (κατάλογος μη διεξοδικός, άλλες χρήσεις σωλήνων μπορεί να είναι επίσης δυνατές) βλέπε ενότητα (Παράρτημα 2) Εφαρμογή Διερχόμενο υλικό Κατασκευαστής, προϊόν (δείγματα) Μόνωση Εύκαμπτος και άκαμπτος τοίχος 100 mm Εύκαμπτος και άκαμπτος τοίχος 135 mm Άκαμπτος τοίχος 150 mm Άκαμπτο δάπεδο 150 mm Σωλήνες λυμάτων Σωλήνες ομβρίων / αποστράγγισης οροφής (συνεχίζεται) PVC-U EN ISO 1452 PP EN , EN , Προοριζόμενη χρήση περασμάτων και παραπομπή σε σχετική ενότητα (κατάλογος μη διεξοδικός, άλλες χρήσεις σωλήνων μπορεί να είναι επίσης δυνατές) βλέπε ενότητα (Παράρτημα 2) Εφαρμογή Διερχόμενο υλικό Κατασκευαστής, προϊόν (δείγματα) Μόνωση Εύκαμπτος και άκαμπτος τοίχος 100 mm Εύκαμπτος και άκαμπτος τοίχος 135 mm Άκαμπτος τοίχος 150 mm Άκαμπτο δάπεδο 150 mm Χάλυβας Πνευματικοί σωλήνες PVC-U EN ISO P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 11 από 172

12 Προοριζόμενη χρήση περασμάτων και παραπομπή σε σχετική ενότητα (κατάλογος μη διεξοδικός, άλλες χρήσεις σωλήνων μπορεί να είναι επίσης δυνατές) βλέπε ενότητα (Παράρτημα 2) Εφαρμογή Διερχόμενο υλικό Κατασκευαστής, προϊόν (δείγματα) Μόνωση Εύκαμπτος και άκαμπτος τοίχος 100 mm Εύκαμπτος και άκαμπτος τοίχος 135 mm Άκαμπτος τοίχος 150 mm Άκαμπτο δάπεδο 150 mm CS Χαλκός CI LS LI Χάλυβας, ανοξείδωτος χάλυβας CS CI LS LI Βιομηχανικοί σωλήνες Σωλήνες από σύνθετο αλουμίνιο Geberit: Mepla Rehau: Rautitan stabil KeKelit: Kelox KM 110 CS LS PE EN ISO 15494, DIN 8074/ PE-HD 100 RC Wavin: Wavin TS P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 12 από 172

13 Προοριζόμενη χρήση περασμάτων και παραπομπή σε σχετική ενότητα (κατάλογος μη διεξοδικός, άλλες χρήσεις σωλήνων μπορεί να είναι επίσης δυνατές) βλέπε ενότητα (Παράρτημα 2) Εφαρμογή Διερχόμενο υλικό Κατασκευαστής, προϊόν (δείγματα) Μόνωση Εύκαμπτος και άκαμπτος τοίχος 100 mm Εύκαμπτος και άκαμπτος τοίχος 135 mm Άκαμπτος τοίχος 150 mm Άκαμπτο δάπεδο 150 mm PE-S2 Geberit: Silent -db PP Rehau Raupiano Plus, Magnaplast Skolan-dB, Wavin Wavin AS, Wavin SiTech KeKelit Phonex AS, Poloplast Polokal NG, Polokal 3S Geberit Siltent PP, Coes Blue Power, PhoNoFire, Valsir Triplus, Silere, Pipelife Master Βιομηχανικοί σωλήνες (συνέχ.) PP μίγμα ινών EN ISO Aquatherm: Fusiotherm, Aquatherm: Climatherm Aquatherm: Firestop +GF+: τυπικός σωλήνας Progef +GF+: Βιομηχανικός σωλήνας Dekaprop PVC-U EN ISO 15494, DIN 8074/ PVC-C Aquatherm: Friatherm starr P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 13 από 172

14 Προοριζόμενη χρήση περασμάτων και παραπομπή σε σχετική ενότητα (κατάλογος μη διεξοδικός, άλλες χρήσεις σωλήνων μπορεί να είναι επίσης δυνατές) βλέπε ενότητα (Παράρτημα 2) Εφαρμογή Διερχόμενο υλικό Κατασκευαστής, προϊόν (δείγματα) Μόνωση Εύκαμπτος και άκαμπτος τοίχος 100 mm Εύκαμπτος και άκαμπτος τοίχος 135 mm Άκαμπτος τοίχος 150 mm Άκαμπτο δάπεδο 150 mm Προ-μονωμένοι πολλών στρώσεων GF: Coolfit Βιομηχανικοί σωλήνες (συνέχ.) Ειδικός τύπος δισκίων CASTAN: Sciroppo AS Erich Kuhn: PVC NW51 Haberkorn: PVC Saug- /Druckschl. Heizmann: Noviatox NW51 Rehau: RAUSPIRAFLEX P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 14 από 172

15 Επιπρόσθετη προστασία για περάσματα καλωδίων/μικρών αγωγών Μπορεί να απαιτείται επιπρόσθετη προστασία (ΕΠ) ανάλογα με την απαιτούμενη αντοχή σε φωτιά (για λεπτομέρειες, βλέπε Παράρτημα 2): ΕΠ1: καλώδια / μικροί αγωγοί επιστρωμένοι με Hilti Πυράντοχη Επίστρωση CFS-CT σε μήκος καλωδίων / μικρών αγωγών 150 mm από την επιφάνεια της σφράγισης, πάχος 0,7 mm. ΕΠ2: ΕΠ3: ΕΠ4: ΕΠ5: καλώδια / μικροί αγωγοί επιστρωμένοι με Hilti Πυράντοχη Επίστρωση CFS-CT σε μήκος καλωδίων / μικρών αγωγών 200 mm από την επιφάνεια της σφράγισης, πάχος 1 mm. καλώδια / μικροί αγωγοί επιστρωμένοι με Hilti Πυράντοχη Επίστρωση CFS-CT σε μήκος καλωδίων / μικρών αγωγών 200 mm από την επιφάνεια της σφράγισης, πάχος 2 mm. Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από καλώδια / στηρίξεις καλωδίων (σχάρες, σκάλες), εξωτερική πλευρά επενδεδυμένη με αλουμίνιο, στερεωμένος με σύρμα, πλάτος (μήκος κατά τη διεύθυνση των καλωδίων / μικρών αγωγών) 200 mm, πάχος 20 mm. Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από καλώδια / στηρίξεις καλωδίων (σχάρες, σκάλες), εξωτερική πλευρά επενδεδυμένη με αλουμίνιο, στερεωμένος με σύρμα, πλάτος (μήκος κατά τη διεύθυνση των καλωδίων / μικρών αγωγών) 200 mm, πάχος 30 mm Επιπρόσθετα στοιχεία για περάσματα από σύνθετους και πλαστικούς σωλήνες Σε ορισμένες περιπτώσεις μεταλλικών σωλήνων ή σύνθετων σωλήνων μονωμένων με εύφλεκτη μόνωση (κατηγορία αντοχής σε φωτιά Β έως Ε σύμφωνα με το EN ) γύρω από τη μόνωση σε κάθε πλευρά της σφράγισης (σε εφαρμογές δαπέδου σε ορισμένες περιπτώσεις μόνο στην κάτω πλευρά) τυλίγεται Hilti Πυράντοχος Επίδεσμος CFS-B (βλέπε ETA-10/0212). Ο επίδεσμος τοποθετείται με το μισό πλάτος του (62,5 mm) εντός της σφράγισης (κεντρική γραμμή ένδειξης στην επιφάνεια της σφράγισης) και στερεώνεται με σύρμα. Για τον απαραίτητο αριθμό στρώσεων του επιδέσμου ανατρέξτε στο Παράρτημα 2. Σε ορισμένες περιπτώσεις, απαιτείται επιπρόσθετη προστασία (ΕΠ) πάνω από τον επίδεσμο. Μπορούν να χρησιμοποιηθούν δύο τύποι επιπρόσθετης προστασίας όπως περιγράφεται στη συνέχεια - για λεπτομέρειες βλέπε Παράρτημα 2: ΕΠ6: ΕΠ7: Μόνωση σωλήνων Armaflex AF τυλιγμένη γύρω από τον επίδεσμο/μόνωση σωλήνα, στερεωμένη με σύρμα, μήκος κατά τη διεύθυνση του σωλήνα 300 mm, πάχος 19 mm ή 32 mm. Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από τον επίδεσμο/μόνωση σωλήνα, στερεωμένος με σύρμα, μήκος κατά τη διεύθυνση του σωλήνα 300 mm, πάχος 20 mm. Σε ορισμένες περιπτώσεις (βλέπε Παράρτημα 2), τυλίγεται Hilti Πυράντοχη Λωρίδα CFS-W EL / SG (βλέπε ETA-10/0405) ή Hilti Πυράντοχη Λωρίδα CFS-W P γύρω από το σωλήνα σε κάθε πλευρά της σφράγισης (σε εφαρμογές δαπέδου μόνο στην κάτω πλευρά) και τοποθετείται εντός του δακτυλιοειδούς κενού έτσι ώστε η εξωτερική ακμή της λωρίδας να είναι χωνευτή στην επιφάνεια του δομικού στοιχείου. Για τον απαραίτητο αριθμό στρώσεων λωρίδας και περισσότερες λεπτομέρειες, βλέπε Παράρτημα 2. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 15 από 172

16 Σε ορισμένες περιπτώσεις (βλέπε Παράρτημα 2), τοποθετείται Hilti Πυράντοχο Κολάρο CFS-C (βλέπε ETA-10/0403), Hilti Πυράντοχο Κολάρο CFS-C P (βλέπε ETA-10/0404) ή Hilti Πυράντοχο Κολάρο Endless CFS-C EL γύρω από το σωλήνα σε κάθε πλευρά της σφράγισης (σε εφαρμογές δαπέδου μόνο στην κάτω πλευρά) και στερεώνεται με ντίζες και περικόχλια (βλέπε Παράρτημα 1.2.7). Για τον απαιτούμενο τύπο κολάρου και περισσότερες λεπτομέρειες, βλέπε Παράρτημα 2. Σε ορισμένες περιπτώσεις για εφαρμογές σε δάπεδα 150 mm (βλέπε Παράρτημα 2), απαιτείται ένα επιπρόσθετο εσωτερικό πάνελ ορυκτοβάμβακα: ΕΠ9: Πάνελ ορυκτοβάμβακα σύμφωνα με τον πίνακα 1 εγκατεστημένο γύρω από το σωλήνα στο κενό αέρα μεταξύ των δύο στρώσεων με Hilti Πυράντοχη Σφράγιση Διπλού Πάνελ. Απόσταση σε όλες τις πλευρές του σωλήνα 100 mm, βάθος 50 mm (ύψος κενού αέρα) Επιπρόσθετα στοιχεία για περάσματα μεταλλικών σωλήνων ΕΠ8: Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από τη μόνωση σωλήνα, στερεωμένος με σύρμα, μήκος κατά τη διεύθυνση του σωλήνα 250 mm, πάχος 40 mm. Για λεπτομέρειες αναφορικά με την κατασκευή της σφράγισης βλέπε Παράρτημα Επιπρόσθετα στοιχεία για περάσματα καλωδίων Σε ορισμένες περιπτώσεις (βλέπε Παράρτημα 2), το Hilti Πυράντοχο Χιτώνιο CFS-SL M (βλέπε ETA-11/0153) κεντράρεται στον τοίχο και στερεώνεται μέσω δύο φλαντζών που διατίθενται μαζί με το χιτώνιο. ΕΠ10: ΕΠ11: ΕΠ12: Ορυκτοβάμβακας σύμφωνα με τον Πίνακα 2 τυλιγμένος γύρω από το Hilti Πυράντοχο Χιτώνιο CFS-SL M και στις δύο πλευρές της σφράγισης πάνω από το συνολικό ορατό μήκος του χιτωνίου, πάχος 30 mm Αυτοκόλλητη ταινία (αυτοκόλλητη ταινία με βάση το πολυαιθυλένιο-πλάτος: 50 mm-μήκος 200 mm - αριθμός στρώσεων:1) Αυτοκόλλητη ταινία Armaflex - πάχος 3 mm - θέση: πάνω από μήκος 50 mm τυλιγμένη γύρω από τη μόνωση του σωλήνα Για λεπτομέρειες αναφορικά με την κατασκευή της σφράγισης βλέπε Παράρτημα 2. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 16 από 172

17 2.2. Εύκαμπτοι τοίχοι σύμφωνα με την 2.1 α) και άκαμπτοι τοίχοι σύμφωνα με την 2.1 β), ελάχιστο πάχος 100 mm Σφράγιση περασμάτων: Δύο Hilti Πυράντοχα Πάνελ CFS-CT B 1S1 (A 1) 50 mm ή πάνελ ορυκτοβάμβακα σύμφωνα με τον Πίνακα 1 επιστρωμένα με Hilti Πυράντοχη Επίστρωση CFS-CT (A 1), ξηρό πάχος επίστρωσης 0,7 mm στην εξωτερική πλευρά 2, όλες οι κομμένες ακμές των πάνελ σφραγισμένες με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR, τα υπόλοιπα κενά γύρω από καλώδια / στηρίγματα καλωδίων (σχάρες, σκάλες, κτλ.) και άλλες εγκαταστάσεις γεμισμένα με Hilti Ακρυλικό Σφραγιστικό CFS-S ACR. Τα πάνελ πρέπει να τοποθετηθούν «πρόσωπο» με την επιφάνεια του δομικού στοιχείου σε κάθε πλευρά του τοίχου. Μέγιστη απόσταση 1 ης στήριξης εγκατάστασης: 250 mm. Μέγιστο μέγεθος σφράγισης: 1200 x 1200 mm (πλάτος x ύψος) για ταξινόμηση EI 120, 1200 x 2000 mm (πλάτος x ύψος) για ταξινόμηση EI 90 Ελάχιστες αποστάσεις σε mm (βλέπε εικόνα παρακάτω): s 1 = 0 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και ακμής σφράγισης s 2 = 0 (απόσταση μεταξύ στηρίξεων καλωδίων) s 3 = 0 (απόσταση μεταξύ καλωδίων και άνω ακμής σφράγισης) s 4 = 0 (απόσταση μεταξύ στηρίξεων καλωδίων και κάτω ακμής σφράγισης) s 5 = 50 (απόσταση μεταξύ καλωδίων και στηρίγματος καλωδίων από πάνω) s 6 = 3 (απόσταση μεταξύ μεταλλικών σωλήνων και ακμής σφράγισης) s 7 = 3 (απόσταση μεταξύ μεταλλικών σωλήνων και άνω ακμής σφράγισης) s 8 = 0 (απόσταση μεταξύ μεταλλικών σωλήνων) s 9 = 17 (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων και ακμής σφράγισης) s 10 = 17 (απόσταση μεταξύ πλαστικών σωλήνων/πλαστικών συσκευών κλεισίματος και άνω ακμής σφράγισης) s 11 = 0 (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) s 12 = 30 (απόσταση μεταξύ μεταλλικών σωλήνων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) s 13 = 3 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και μεταλλικών σωλήνων) s 14 = 40 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) 1 Μπορούν να χρησιμοποιηθούν επίσης Hilti Πυράντοχα Πάνελ CFS-CT B 2S (επιστρωμένα και στις δύο πλευρές) 2 Το πάνελ μπορεί να είναι επιστρωμένο και στις δύο πλευρές 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 17 από 172

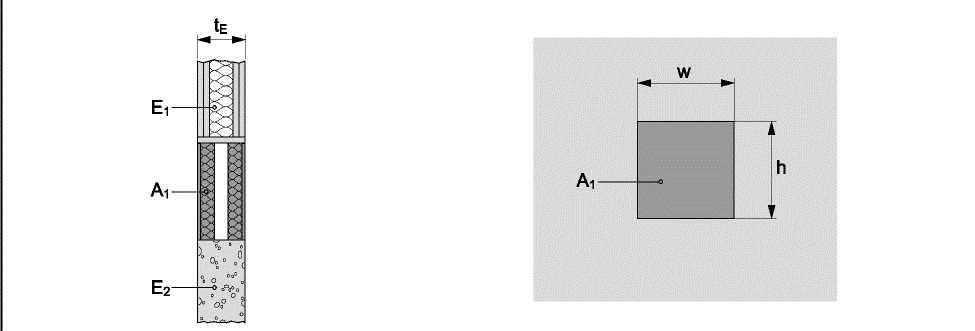

18 Διερχόμενες εγκαταστάσεις: (μονή, πολλαπλές ή μικτή) Κενή σφράγιση (χωρίς εγκαταστάσεις) * Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): * Αν προστεθούν εγκαταστάσεις αργότερα σε μία κενή σφράγιση, θα μπορούν να προστεθούν μόνο οι εγκαταστάσεις που αναγράφονται στους πίνακες που ακολουθούν, οι οποίες ικανοποιούν τα κριτήρια τις απαιτούμενης ταξινόμησης Μέγιστο μέγεθος 1200 mm x 1200 mm (πλάτος w x ύψος h) Μέγιστο μέγεθος 4000 mm x 800 mm (πλάτος w x ύψος h) για Ø από 35 έως 42 EI 90 / E90 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 18 από 172

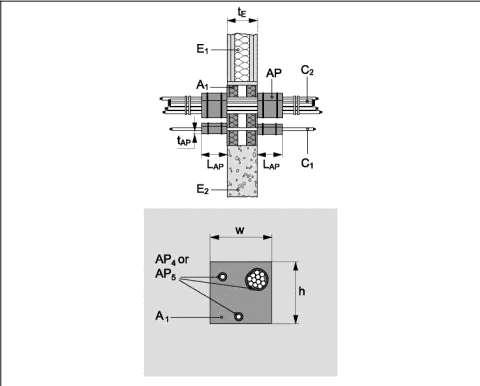

19 Καλώδια Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Μπορεί να χρησιμοποιηθεί επιπρόσθετη προστασία ΕΠ 3, ΕΠ 4 ή ΕΠ 5 σύμφωνα με την 1.2. Οι περιπτώσεις EP 4 και ΕΠ 5 απεικονίζονται παρακάτω. ΕΠ 3: καλώδια / μικροί αγωγοί επιστρωμένοι με Hilti Πυράντοχη Επίστρωση CFS-CT και στις δύο πλευρές της σφράγισης σε μήκος καλωδίων / μικρών αγωγών 200 mm από την επιφάνεια της σφράγισης, πάχος 2 mm. ΕΠ 4: Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από καλώδια / στηρίξεις καλωδίων (σχάρες, σκάλες), και στις δύο πλευρές της σφράγισης, εξωτερική πλευρά επενδεδυμένη με αλουμίνιο, στερεωμένος με σύρμα, πλάτος (μήκος κατά τη διεύθυνση των καλωδίων / μικρών αγωγών) 200 mm, πάχος 20 mm. ΕΠ 5: Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από καλώδια / στηρίξεις καλωδίων (σχάρες, σκάλες), και στις δύο πλευρές της σφράγισης, εξωτερική πλευρά επενδεδυμένη με αλουμίνιο, στερεωμένος με σύρμα, πλάτος (μήκος κατά τη διεύθυνση των καλωδίων / μικρών αγωγών) 200 mm, πάχος 30 mm. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 19 από 172

20 Επιπρόσθετη προστασία σύμφωνα με την 1.2: ΕΠ 3 ΕΠ 4 ΕΠ 5 Όλοι οι επενδεδυμένοι τύποι καλωδίων που χρησιμοποιούνται σήμερα και κατά συνήθεια στην κατασκευαστική πρακτική στην Ευρώπη (π.χ. ισχύος, ελέγχου, σημάτων, τηλεπικοινωνιών, δεδομένων, καλώδια οπτικών ινών, με ή χωρίς στηρίξεις καλωδίων, με διάμετρο: Μέγιστη Ø 21 mm EI 90 για Ø από 35 έως 42 για Ø από 35 έως ø 50 mm EI 90 EI 90 για Ø από 35 έως ø 80 mm EI 90 EI 90 για Ø από 35 έως 42 Μη επενδεδυμένα καλώδια (σύρματα) που χρησιμοποιούνται σήμερα και κατά συνήθεια στην κατασκευαστική πρακτική στην Ευρώπη, με ή χωρίς στηρίξεις καλωδίων, με διάμετρο: Μέγιστη Ø 17 mm EI 60 για Ø από 35 έως 42 για Ø από 35 έως 42 Μέγιστη Ø 24 mm EI 60 για Ø από 35 έως 42 για Ø από 35 έως 42 Δεμένη δέσμη καλωδίων, μέγιστη διάμετρος μεμονωμένου καλωδίου 21 mm, με ή χωρίς στηρίξεις καλωδίων Μέγιστη Ø 100 mm EI 90 για Ø από 35 έως 42 για Ø από 35 έως 42 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 20 από 172

21 Καλώδια με Hilti Πυράντοχο Χιτώνιο CFS-SL M Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Hilti Πυράντοχο Χιτώνιο CFS-SL M (A 5) κεντραρισμένο στον τοίχο και στερεωμένο μέσω δύο φλαντζών που διατίθενται μαζί με το χιτώνιο. ΕΠ 10:: Ορυκτοβάμβακας σύμφωνα με τον Πίνακα 2 τυλιγμένος γύρω από το Hilti Πυράντοχο Χιτώνιο CFS-SL M και στις δύο πλευρές της σφράγισης πάνω από το συνολικό ορατό μήκος του χιτωνίου, πάχος 30 mm Όλοι οι επενδεδυμένοι τύποι καλωδίων που χρησιμοποιούνται σήμερα και κατά συνήθεια στην κατασκευαστική πρακτική στην Ευρώπη (π.χ. ισχύος, ελέγχου, σημάτων, τηλεπικοινωνιών, δεδομένων, καλώδια οπτικών ινών, με μέγιστη διάμετρο: Ø 21 mm EI Μικροί αγωγοί και σωλήνες Κατασκευαστικές λεπτομέρειες: βλέπε Ø 16 mm, πάχος τοίχου 1 mm, γραμμική διάταξη, με ή χωρίς καλώδια, με ή χωρίς στηρίξεις καλωδίων Επιπρόσθετη προστασία σύμφωνα με την 1.2 ΕΠ 3 ΕΠ 4 ΕΠ 5 Πλαστικοί αγωγοί και σωλήνες EI 120-U/C EI 120-U/C EI 120-U/U Χαλύβδινοι αγωγοί και σωλήνες EI 90-C/U EI 120-C/U EI 120-U/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 21 από 172

22 πλαστικοί αγωγοί σε 1 Hilti Πυράντοχο Κολάρο CFS-C P - U/U Με και χωρίς καλώδια Κατασκευαστικές λεπτομέρειες: Hilti Πυράντοχα Κολάρα CFS-C P (A 3) είναι εγκατεστημένα και στις δύο πλευρές της σφράγισης, στερεωμένα μεταξύ τους με ντίζες, ροδέλες και περικόχλια σύμφωνα με όσα καθορίζονται στο Παράρτημα 1.2. (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Υλικό σωλήνα / πρότυπο Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 16 1,0 PVC, 25 1,5 PVC CFS-C P 63/2 3 EI 120-U/C 32 2 Πολυολεφίνη 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 22 από 172

23 Μεταλλικοί σωλήνες Μεταλλικοί σωλήνες με μόνωση ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Για υψηλότερη ταξινόμηση, μπορεί να χρησιμοποιηθεί επιπρόσθετη προστασία ΕΠ 8 σύμφωνα με την ενότητα 1.2. ΕΠ 8: Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από τη μόνωση σωλήνα και στις δύο πλευρές της σφράγισης, στερεωμένος με σύρμα, μήκος κατά τη διεύθυνση του σωλήνα 250 mm, πάχος 40 mm. Συνεχής μόνωση, διακοπτόμενη (CI) Συνεχής μόνωση, ενισχυμένη (CS) Τοπική μόνωση, διακοπτόμενη (LI) Τοπική μόνωση, ενισχυμένη (LS) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 23 από 172

24 Χαλύβδινοι σωλήνες με μόνωση από ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 48,3 1,6-14, EI 90-C/U Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) Επιπρόσθετη προστασία σύμφωνα με την ΕΠ 8 114,3 2,0-14,2 30 EI 60-U/C - 114,3 2,0-14,2 40 EI 120-U/C - 114,3-159,0 2,0/2,6-14, EI 60-U/C - 159,0 2,6-14,2 40 EI 60-U/C EI 120-U/C 159,0-323,9 2,6/4,0-14, EI 60-U/C EI 90-U/C mm είναι η μέγιστη τιμή που καλύπτεται από τους κανόνες στο EN Αυτή η τιμή μπορεί να περιορίζεται από τις συγκεκριμένες διαστάσεις των σωλήνων που είναι διαθέσιμοι στην πράξη. 4 Παρεμβολή ελάχιστου πάχους τοιχώματος μεταξύ 2,0 mm για διάμετρο 114,3 mm και 2,6 mm για διάμετρο 159,0 mm για ενδιάμεσες τιμές διαμέτρων σωλήνα. 5 Παρεμβολή ελάχιστου πάχους τοιχώματος μεταξύ 2,6 mm για διάμετρο 159 mm και 4,0 mm για διάμετρο 323,9 mm για ενδιάμεσες τιμές διαμέτρων σωλήνα. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 24 από 172

25 Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 26,9 1,4-14, EI 120-C/U 34,0-48,3 4,0-14, EI 120-C/U 48,3 1,6-14, EI 120-C/U 34,0-114,3 3,6-14, EI 120-C/U Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 114,3 2,0-14, EI 120-U/C 114,3-159,0 2,0/2,6-14, EI 120-U/C 159,0-323,9 2,6/4,0-14, EI 60-U/C Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U διάμετρος (d C) Σωλήνας πάχος τοιχώματος (t C) πάχος (t D) Μόνωση μήκος (LD) 48,3 1,6-14, EI 90-C/U Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - U/C Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (LD) Επιπρόσθετη προστασία σύμφωνα με την 1.2: - ΕΠ 8 114,3 2,0-14, EI 60-U/C - 114,3-159,0 2,0/2,6-14, EI 45-U/C - 114,3 2,0-14, EI 120-U/C - 159,0 2,6-14, EI 60- U/C EI 90-U/C 114,3-159,0 2,0/2,6-14, EI 60- U/C - 159,0-323,9 2,6/4,0-14, EI30-U/C - 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 25 από 172

26 Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t c) πάχος (t D) μήκος (LD) 26,9 1,4-14, EI 120-C/U 34,0-48,3 4,0-14, EI 120-C/U 48,3 1,6-14, EI 120-C/U 114,3 3,6-14,2 30 > 500 EI 120-C/U Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - U/C Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t c) πάχος (t D) μήκος (LD) 114,3 2,0-14, EI 60-U/C 114,3-159,0 2,0/2,6-14, EI 45-U/C 114,3 2,0-14, EI 120-U/C 114,3-159,0 2,0/2,6-14, EI 90-U/C 159,0-323,9 2,6/4,0-14, EI 30-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 26 από 172

27 Χάλκινοι σωλήνες με μόνωση ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 28 1,0-14, EI 120-C/U ,0/1,5-14,2 10, 6 20 EI 60-C/U ,0/1,5-14,2 10,13 40 EI 120-C/U Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) Επιπρόσθετη προστασία σύμφωνα με την ΕΠ ,0/1,5-14,2 10,7 20 EI 120-U/C ,9 1,5/2,0-14,2 10, 8 40 EI 90-U/C EI 120-U/C - Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 28 1,0-14, EI 120-C/U ,0/1,5-14,2 10,13 40 EI 120-C/U Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) ,0/1,5-14,2 10, EI 120-U/C 40-88,9 1,5/2,0-14,2 10, EI 120-U/C 6 Παρεμβολή ελάχιστου πάχους τοιχώματος μεταξύ 1,0 mm για διάμετρο 28 mm και 1,5 mm για διάμετρο 42 mm για ενδιάμεσες τιμές διαμέτρων σωλήνα. 7 Παρεμβολή ελάχιστου πάχους τοιχώματος μεταξύ 1,0 mm για διάμετρο 10 mm και 1,5 mm για διάμετρο 40 mm για ενδιάμεσες τιμές διαμέτρων σωλήνα. 8 Παρεμβολή ελάχιστου πάχους τοιχώματος μεταξύ 1,5 mm για διάμετρο 40 mm και 2,0 mm για διάμετρο 88,9 mm για ενδιάμεσες τιμές διαμέτρων σωλήνα. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 27 από 172

28 Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U διάμετρος (d C) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (LD) 28 1,0-14, EI 120-C/U 42 1,5-14, EI 60-C/U 42 1,5-14, EI 120-C/U Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - U/C διάμετρος (d C) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (LD) 10 1,0-14, EI 120-U/C ,9 1,0/1,5-10, 14 14,2 1,5/2,0-10, 15 14,2 Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - C/U διάμετρος (d C) Σωλήνας πάχος τοιχώματος (t c) 1,0/1,5-10, 13 14, EI 120-U/C EI 90-U/C πάχος (t D) Μόνωση μήκος (LD) EI 120-C/U 42 1,5-14, EI 120-C/U Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - U/C διάμετρος (d C) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (LD) 10 1,0-14, EI 120-U/C ,9 1,0/1,5-10, 14 14,2 1,5/2,0-10, 15 14, EI 120-U/C EI 90-U/C Το πεδίο εφαρμογής που δίνεται παραπάνω για χάλκινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από το χαλκό και ελάχιστο σημείο τήξης 1100 C, π.χ. μη κεκραμένος χάλυβας, ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NiCr και NiMo) και Ni. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 28 από 172

29 Μεταλλικοί σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Επίδεσμο CFS-B Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Για την προδιαγραφή του αφρώδους ελαστομερούς μονωτικού υλικού που θα χρησιμοποιηθεί, βλέπε Πίνακα 4. Δύο στρώσεις Πυράντοχου Επιδέσμου CFS-B (A 2) τυλιγμένες γύρω από τη μόνωση του σωλήνα, σε κάθε πλευρά της σφράγισης. Ο επίδεσμος τοποθετείται με το μισό πλάτος του (62,5 mm) εντός της σφράγισης (κεντρική γραμμή ένδειξης στην επιφάνεια της σφράγισης) και έξω από τη σφράγιση στερεώνεται με σύρμα. Επιπρόσθετη προστασία: Πάνω από τον επίδεσμο/τη μόνωση σωλήνα τοποθετείται επιπρόσθετη προστασία ΕΠ 6 σύμφωνα με την 1.2: Για τη διαμόρφωση C/U του άκρου του σωλήνα: μόνωση σωλήνα AF/Armaflex τυλιγμένη γύρω από τον επίδεσμο/τη μόνωση σωλήνα σε κάθε πλευρά της σφράγισης, στερεωμένη με σύρμα, μήκος (L ap) = 300 mm σε κάθε πλευρά, πάχος (t AP) = 19 mm. Για τη διαμόρφωση U/C του άκρου του σωλήνα: μόνωση σωλήνα AF/Armaflex τυλιγμένη γύρω από τον επίδεσμο/τη μόνωση σωλήνα σε κάθε πλευρά της σφράγισης, στερεωμένη με σύρμα, μήκος (L ap) = 250 mm σε κάθε πλευρά, πάχος (t AP) = 32 mm. Συνεχής μόνωση, ενισχυμένη (CS) Τοπική μόνωση, ενισχυμένη (LS) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 29 από 172

30 Χαλύβδινοι σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Επίδεσμο CFS-B Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 60,3 3,6-14, ,5-39 EI 90-C/U 60,3-114,3 3,6-14, ,5-39 EI 60-C/U 114,3 3,6-14,2 43 EI 90-C/U Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 114,3 2,0-14, EI 90-U/C 114,3-159,0 2,0/2,6-14, EI 60-U/C 159,0 2,6-14, EI 60-U/C Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (LD) 60,3 3,6-14, , EI 90-C/U 60,3-114,3 3,6-14, , EI 60-C/U 114,3 3,6-14, EI 90-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χαλύβδινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από τον μη κεκραμένο χάλυβα και ελάχιστο σημείο τήξης 1050 C, π.χ. ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NrCr και NiMo) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 30 από 172

31 Σωλήνες ανοξείδωτου χάλυβα με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Επίδεσμο CFS-B Σωλήνες ανοξείδωτου χάλυβα (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 60,3 2,0-14, ,5-39 EI 120-C/U Σωλήνες ανοξείδωτου χάλυβα (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 60,3 2,0-14, , EI 120-C/U Χάλκινοι σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχος Επίδεσμος CFS-B Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 28 1,0-14, EI 120-C/U Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 10 1,0-14,2 10 7,5-40,5 EI 120-U/C ,0/1,5-14,2 10, 14 7,5-9 EI 90-U/C 40-88,9 1,5/2,0-14, ,5 EI 45-U/C 40-88,9 1,5/2,0-14, ,5-47,5 EI 120-U/C 88,9 2,0-14,2 10 9,5-47,5 EI 45-U/C 88,9 2,0-14, ,5 EI 60-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 31 από 172

32 Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t c) πάχος (t D) μήκος (L D) 28 1,0-14, EI 120-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χάλκινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από το χαλκό και ελάχιστο σημείο τήξης 1100 C, π.χ. μη κεκραμένος χάλυβας, ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NiCr και NiMo) και Ni. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 32 από 172

33 Πλαστικοί σωλήνες με Hilti Πυράντοχο Κολάρο CFS-C P Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Hilti Πυράντοχα Κολάρα CFS-C P (A 3) είναι εγκατεστημένα και στις δύο πλευρές της σφράγισης, στερεωμένα μεταξύ τους με ντίζες, ροδέλες και περικόχλια σύμφωνα με όσα καθορίζονται στο Παράρτημα Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ U/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 2,4-5,6 CFS-C P 50/1.5 2 EI 90-U/U 50 5,6 CFS-C P 50/1.5 2 EI 120-U/U 63 3,0-4,7 CFS-C P 63/2 2 EI 90-U/U 75 2,2-3,6 CFS-C P 75/2.5 3 EI 90-U/U 75 2,2 CFS-C P 75/2.5 3 EI 120-U/U 90 2,7-4,3 CFS-C P 90/3 3 EI 90-U/U 110 2,2-8,1 CFS-C P 110/4 4 EI 90-U/U 110 8,1 CFS-C P 110/4 4 EI 120-U/U ,7-6,0 CFS-C P 125/5 4 EI 120-U/U > ,5-11,8 CFS-C P 160/6 6 EI 120-U/U Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με το EN και EN και σωλήνες PVC-C σύμφωνα με το EN Στη Γερμανία, οι σωλήνες πρέπει να συμμορφώνονται επιπρόσθετα με το DIN P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 33 από 172

34 Σωλήνες PE (C) σύμφωνα με το EN U/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 3,0 CFS-C P 50/1.5 2 EI 90-U/U 63 3,0 CFS-C P 63/2 2 EI 90-U/U 75 3,0 CFS-C P 75/2.5 3 EI 90-U/U 90 3,5 CFS-C P 90/3 3 EI 90-U/U 110 4,2 CFS-C P 110/4 4 EI 90-U/U ,8 CFS-C P 125/5 4 EI 120-U/U > ,2 CFS-C P 160/6 6 EI 120-U/U Τα αποτελέσματα ισχύουν επίσης για σωλήνες PE σύμφωνα με το EN και το EN Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/ U/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 2,9-4,6 CFS-C P 50/1.5 2 EI 90-U/U 63 1,8-5,8 CFS-C P 63/2 2 EI 90-U/U 75 1,9-6,8 CFS-C P 75/2.5 3 EI 90-U/U 90 2,2-8,2 CFS-C P 90/3 3 EI 90-U/U 110 2,7-10,0 CFS-C P 110/4 4 EI 90-U/U ,1-7,1 CFS-C P 125/5 4 EI 120-U/U > ,0-9,1 CFS-C P 160/6 6 EI 120-U/U Σωλήνες PE-S2 Geberit Silent-db20 Κατασκευαστής: Geberit Int. 10 Στη Γερμανία, οι σωλήνες πρέπει να συμμορφώνονται επιπρόσθετα με το DIN Στη Γερμανία, οι σωλήνες πρέπει να συμμορφώνονται επιπρόσθετα με το DIN Στη Γερμανία, οι σωλήνες πρέπει να συμμορφώνονται επίσης με το DIN P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 34 από 172

35 Σωλήνες PE-S2 Geberit Silent-db20 - U/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 75 3,6 CFS-C P 75/2.5 3 EI 90-U/U 90 5,5 CFS-C P 90/3 3 EI 90-U/U 110 6,0 CFS-C P 110/4 4 EI 90-U/U Σωλήνες PE-S2 Geberit Silent-db20 - C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 135 6,0 CFS-C P 160/6 6 EI 120-C/U 160 7,0 CFS-C P 160/6 6 EI 120-C/U Σωλήνες PE-HD 100 RC Wavin TS - U/U Κατασκευαστής: Wavin Ireland Ltd. Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 4,6 CFS-C P 50/1.5 2 EI 120-U/U 75 6,8 CFS-C P 75/2.5 3 EI 90-U/U 90 8,2 CFS-C P 90/3 3 EI 90-U/U CFS-C P 110/4 4 EI 90-U/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 35 από 172

36 Σωλήνες PP σύμφωνα με το EN με Hilti Πυράντοχο Κολάρο CFS-C P (π.χ. Rehau AG Raupiano Plus, Magnaplast GmbH Skolan-dB, Wavin Ireland Ltd ή KeKelit Wavin AS ή Phonex AS, Wavin Ireland Ltd Wavin SiTech, Poloplast Polokal NG, Poloplast Polokal 3S, Geberit Siltent PP, Coes Blue Power, Coes PhoNoFire, Valsir Triplus, Valsir Silere, Pipelife Master 3 ) Σωλήνες PP σύμφωνα με το EN U/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 32 1,8 CFS-C P 50/1.5 2 EI 90-U/U 50 1,8-2,0 CFS-C P 50/1.5 2 EI 90-U/U 58 4,0 CFS-C P 63/2 2 EI 90-U/U 70 4,5 CFS-C P 75/2.5 3 EI 90-U/U 75 1,9-2,3 CFS-C P 75/2.5 3 EI 90-U/U 90 2,8-4,5 CFS-C P 90/3 3 EI 90-U/U 110 2,7-5,3 CFS-C P 110/4 4 EI 90-U/U Σωλήνες PP σύμφωνα με το EN C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 125 3,1-5,3 CFS-C P 125/5 4 EI 120-C/U 135 5,3-5,8 CFS-C P 160/6 6 EI 120-C/U 160 3,9-7,5 CFS-C P 160/6 6 EI 120-C/U Σωλήνες PP σύμφωνα με το EN U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 78 4,5 CFS-C P 75/2.5 3 EI 90-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 36 από 172

37 Σωλήνες PP σύμφωνα με το EN ISO ή/και το DIN 8077/8078 με Hilti Πυράντοχο Κολάρο CFS-C P Σωλήνες PP-H PROGEF standard pipe - U/C Κατασκευαστής: Georg Fischer Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 4,6 CFS-C P 50/1.5 2 EI 120-U/C 90 8,2 CFS-C P 90/3 3 EI 90-U/C Σωλήνες PP-H PROGEF standard pipe - U/U Κατασκευαστής: Georg Fischer Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 2,9 CFS-C P 50/1.5 2 EI 120-U/U 75 6,8 CFS-C P 75/2.5 3 EI 90-U/U Σωλήνες PP-R σύμφωνα με το EN ISO U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 8,3 CFS-C P 50/1.5 2 EI 120-U/C 63 10,5 CFS-C P 63/2 3 EI 120-U/C 75 12,5 CFS-C P 75/2.5 3 EI 90-U/C 90 15,0 CFS-C P 90/3 3 EI 90-U/C Σωλήνες PP-H 100 Dekaprop Industry pipes - U/U Κατασκευαστής: Georg Fischer Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 1,8 CFS-C P 50/1.5 2 EI 120-U/U 110 2,7 CFS-C P 110/4 4 EI 90-U/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 37 από 172

38 Σωλήνες ABS/PUR/PE-HD Coolfit - U/C Κατασκευαστής: +GF+ Συστήματα Σωληνώσεων Georg Fischer. Διάμετρος σωλήνα (d c) εσωτερική διάμετρος σωλήνα Διάσταση κολάρου (Α 3) Αρ. αγκίστρων CFS-C P 90/3 3 EI 90-U/C CFS-C P 110/4 4 EI 90-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 38 από 172

39 Ειδικοί σωλήνες με Hilti Πυράντοχο Κολάρο CFS-C P 2 μικροί πλαστικοί σωλήνες με 1 Hilti Πυράντοχο Κολάρο CFS-C P - U/U Κατασκευαστικές λεπτομέρειες: Hilti Πυράντοχα Κολάρα CFS-C P (A 3) είναι εγκατεστημένα και στις δύο πλευρές της σφράγισης, στερεωμένα μεταξύ τους με ντίζες, ροδέλες και περικόχλια σύμφωνα με όσα καθορίζονται στο Παράρτημα 1.2. (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4) Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Υλικό Σωλήνα Πρότυπο σωλήνα Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 20 1,9 / 2,8 PE EN ISO 15494, DIN 8074/8075 CFS-C P 50/1.5 2 EI 120-U/U 20 1,5 / 2,2 PVC-U EN ISO 15493, DIN 8061/8062 CFS-C P 50/1.5 2 EI 120-U/U 20 3,4 PP-R EN ISO 15874, DIN 8077/8078 CFS-C P 50/1.5 2 EI 120-U/U 20 1,9 PP-H EN ISO 15874, DIN 8077/8078 CFS-C P 50/1.5 2 EI 120-U/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 39 από 172

40 Σωλήνας/εύκαμπτος σωλήνας για μεταφορά ξύλινων σφαιριδίων με Hilti Πυράντοχο Κολάρο CFS-C P - U/U Κατασκευαστικές λεπτομέρειες : Hilti Πυράντοχα Κολάρα CFS-C P (A 3) είναι εγκατεστημένα και στις δύο πλευρές της σφράγισης, στερεωμένα μεταξύ τους με ντίζες, ροδέλες και περικόχλια σύμφωνα με όσα καθορίζονται στο Παράρτημα 1.2. (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4) Σωλήνας διάμετρος (d c) Πάχος τοιχώματος σωλήνα t c Υλικό σωλήνα / πρότυπο Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 59 4,0 Σωλήνας/εύκαμπτος σωλήνας για την μεταφορά ξύλινων σφαιριδίων, π.χ. Pelletschlauch PVC NW51 της Erich Kuhn GmbH, Noviatox NW51 της Heizmann AG, PVC Saug- und Druckschlauch fur Holzpellets της Haberkorn GmbH, RAUSPIRAFLEX pellet therm της Rehau AG, Pellet- Absaugschlauch PVC Sciroppo AS της CASTAN GmbH CFS-C P 63/2 3 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 40 από 172

41 Πλαστικοί σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Κολάρο CFS-C P Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Για την προδιαγραφή του αφρώδους ελαστομερούς μονωτικού υλικού που θα χρησιμοποιηθεί, βλέπε Πίνακα 4. Hilti Πυράντοχα Κολάρα CFS-C P (A 3) είναι εγκατεστημένα και στις δύο πλευρές της σφράγισης, στερεωμένα μεταξύ τους με ντίζες, ροδέλες και περικόχλια σύμφωνα με όσα καθορίζονται στο Παράρτημα Σωλήνες PE (C) σύμφωνα με το EN 1519 (C) με συνεχή μόνωση (D) - ενισχυμένη - U/U Σωλήνας Μόνωση Διάσταση κολάρου (Α 3) Αρ. αγκίστρων διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) 110 4,2 25 CFS-C P 160/6 4 EI 90-U/U Τα αποτελέσματα ισχύουν επίσης για σωλήνες PE σύμφωνα με το EN και το EN Ειδικοί πλαστικοί σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Σωλήνες PE-X σύμφωνα με το EN ISO Σωλήνας Μόνωση Διάσταση κολάρου (Α 3) Αρ. αγκίστρων διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) 40 5,5 9 CFS-C P 50/1.5 2 EI 90-U/C 50 6,9 9 CFS-C P 63/2 2 EI 90-U/C 63 8,6 10 CFS-C P 75/2.5 3 EI 90-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 41 από 172

42 Σωλήνες PP Fusiotherm SDR 11 - U/C Κατασκευαστής: Aquatherm Σωλήνας Μόνωση Διάσταση κολάρου (Α 3) διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Αρ. αγκίστρων 40 3,7 9 CFS-C P 50/1.5 2 EI 120-U/C 50 4,6 9 CFS-C P 63/2 2 EI 120-U/C 75 6,8 10 CFS-C P 90/3 3 EI 120-U/C ,0 10 CFS-C P 125/5 4 EI 120-U/C Σωλήνες PP Fusiotherm Faser SDR 7.4/S3.2 - U/C Κατασκευαστής: Aquatherm Σωλήνας Μόνωση Διάσταση κολάρου (Α 3) διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Αρ. αγκίστρων 40 5,5 9 CFS-C P 50/1.5 2 EI 120-U/C 50 6,9 9 CFS-C P 63/2 2 EI 120-U/C 75 10,3 10 CFS-C P 90/3 3 EI 120-U/C ,1 10 CFS-C P 125/5 4 EI 120-U/C Σωλήνες PE-100RC Wavin TS - U/C Κατασκευαστής: Wavin Ireland Ltd. Σωλήνας Μόνωση Διάσταση κολάρου (Α 3) διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Αρ. αγκίστρων 50 4,6 9 CFS-C P 63/2 2 EI 120-U/C 63 5,8 10 CFS-C P 75/2.5 3 EI 120-U/C 75 6,8 10 CFS-C P 90/3 3 EI 120-U/C 90 8,2 10 CFS-C P 110/4 4 EI 120-U/C ,0 10 CFS-C P 125/5 4 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 42 από 172

43 Σωλήνες PVC-C Friatherm starr, Κατασκευαστής: Friatec Σωλήνας Μόνωση Διάσταση κολάρου (Α 3) διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Αρ. αγκίστρων 32 3,6 9 CFS-C P 50/1.5 2 EI 120-U/C 40 4,5 9 CFS-C P 63/2 2 EI 120-U/C 50 5,6 9 CFS-C P 63/2 2 EI 120-U/C 63 7,1 10 CFS-C P 75/2.5 3 EI 120-U/C Σωλήνες PE (C) σύμφωνα με το EN (C) με συνεχή μόνωση (D) - διακοπτόμενη - U/U Σωλήνας Μόνωση Διάσταση κολάρου (Α 3) διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Αρ. αγκίστρων 110 4,2 10 CFS-C P 160/6 4 EI 90-U/U Τα αποτελέσματα ισχύουν επίσης για σωλήνες PE σύμφωνα με το EN και το EN Σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - U/C Σωλήνες PE-X σύμφωνα με το EN ISO διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 40 5,5 9 >250 CFS-C P 50/1.5 2 EI 90-U/C 50 6,9 9 >250 CFS-C P 63/2 2 EI 90-U/C 63 8,6 10 >250 CFS-C P 75/3 3 EI 90-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 43 από 172

44 Σωλήνες PP Fusiotherm SDR 11 Κατασκευαστής: Aquatherm διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 40 3,7 9 >200 CFS-C P 50/1.5 2 EI 120-U/C 50 4,6 9 >200 CFS-C P 63/2 2 EI 120-U/C 75 6,8 10 >200 CFS-C P 90/3 3 EI 120-U/C ,0 10 >200 CFS-C P 125/5 4 EI 120-U/C Σωλήνες PP Fusiotherm Faser SDR 7.4/S3.2 Κατασκευαστής: Aquatherm διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 40 5,5 9 >200 CFS-C P 50/1.5 2 EI 120-U/C 50 6,9 9 >200 CFS-C P 63/2 2 EI 120-U/C 75 10,3 10 >200 CFS-C P 90/3 3 EI 120-U/C ,1 10 >200 CFS-C P 125/5 4 EI 120-U/C Σωλήνες PE-100RC Wavin TS Κατασκευαστής: Wavin διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 4,6 9 >200 CFS-C P 63/2 2 EI 120-U/C 63 5,8 10 >200 CFS-C P 75/2.5 3 EI 120-U/C 75 6,8 10 >200 CFS-C P 90/3 3 EI 120-U/C 90 8,2 10 >200 CFS-C P 110/4 4 EI 120-U/C ,0 10 >200 CFS-C P 125/5 4 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 44 από 172

45 Σωλήνες PVC-C Friatherm starr Κατασκευαστής: Friatec διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 32 3,6 9 >200 CFS-C P 50/1.5 2 EI 120-U/C 40 4,5 9 >200 CFS-C P 63/2 2 EI 120-U/C 50 5,6 9 >200 CFS-C P 63/2 2 EI 120-U/C 63 7,1 10 >200 CFS-C P 75/2.5 3 EI 120-U/C Πλαστικοί σωλήνες με Hilti Πυράντοχο Κολάρο CFS-C Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Hilti Πυράντοχα Κολάρα CFS-C (A 3) είναι εγκατεστημένα και στις δύο πλευρές της σφράγισης, στερεωμένα μεταξύ τους με ντίζες, ροδέλες και περικόχλια σύμφωνα με όσα καθορίζονται στο Παράρτημα Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/8062 Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα (t c1) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 2,4-5,6 CFS-C 50/1,5 2 EI 120-U/C 63 3,0-4,7 CFS-C 63/2 2 EI 120-U/C 75 2,2-3,6 CFS-C 75/2,5 3 EI 120-U/C 90 2,7-4,3 CFS-C 90/3 3 EI 120-U/C 110 1,8-8,1 CFS-C 110/4 4 EI 120-U/C 125 3,7-6,0 CFS-C 125/5 4 EI 120-U/C 160 2,5-11,8 CFS-C 160/6 4 EI 120-U/C Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με τα EN και EN καθώς επίσης και για σωλήνες PVC-C σύμφωνα με το EN P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 45 από 172

46 Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/8075 Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 2,9-4,6 CFS-C 50/1,5 2 EI 120-U/C 63 1,8-5,8 CFS-C 63/2 2 EI 120-U/C 75 1,9-6,8 CFS-C 75/2,5 3 EI 120-U/C 90 2,2-8,2 CFS-C 90/3 3 EI 120-U/C 110 2,7-10,0 CFS-C 110/4 4 EI 120-U/C 125 3,1-7,1 CFS-C 125/5 4 EI 120-U/C 160 4,0-9,1 CFS-C 160/6 4 EI 120-U/C Σωλήνες PE (C) σύμφωνα με το EN Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 3,0 CFS-C 50/1,5 2 EI 120-U/C 63 3,0 CFS-C 63/2 2 EI 120-U/C 75 3,0 CFS-C 75/2,5 3 EI 120-U/C 90 3,5 CFS-C 90/3 3 EI 120-U/C 110 4,2 CFS-C 110/4 4 EI 120-U/C 125 4,8 CFS-C 125/5 4 EI 120-U/C 160 6,2 CFS-C 160/6 4 EI 120-U/C Τα αποτελέσματα ισχύουν επίσης για σωλήνες PE σύμφωνα με το EN και το EN P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 46 από 172

47 Πλαστικοί σωλήνες με Hilti Πυράντοχο Κολάρο Endless CFS-C EL Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Το Hilti Πυράντοχο Κολάρο CFS-C EL πρέπει να τοποθετείται γύρω από το σωλήνα σε κάθε πλευρά του τοίχου. Τύπος τοίχου: Εύκαμπτος, με διαβάθμιση σε φωτιά σύμφωνα με την 2.1α), ελάχιστο πάχος 100 mm Άκαμπτος, με διαβάθμιση σε φωτιά σύμφωνα με την 2.1β), ελάχιστο πάχος 100 mm Το Hilti Πυράντοχο Κολάρο Endless CFS-C EL θα πρέπει να στερεώνεται σε πάνελ ορυκτοβάμβακα με ντίζες ελάχιστης διαμέτρου Μ6 με επίπεδη ροδέλα και περικόχλια, που θα διαπερνούν τα πάνελ. Οι σωλήνες πρέπει να ομαδοποιούνται σε γραμμές μόνο δεν υπάρχει περιορισμός στον αριθμό σωλήνων ανά γραμμή. Ελάχιστες αποστάσεις μεταξύ σωλήνων σε μονό πέρασμα: 200 mm μεταξύ σωλήνων σε μία γραμμή: 80mm μεταξύ δύο γραμμών σωλήνων: 200mm μεταξύ σωλήνα και δομικού στοιχείου 0 mm Η σφράγιση του κενού (μεταξύ πάνελ και δομικού στοιχείου και πάνελ και διερχόμενου σωλήνα) πρέπει να γίνεται με CFS-S ACR. Τα επιστρωμένα πάνελ πρέπει να τοποθετούνται χωνευτά με την επιφάνεια του τοίχου. Όταν το πάχος του τοίχου είναι μεγαλύτερο από 100 mm, ο ελεύθερος χώρος μεταξύ των πάνελ γύρω από τους διερχόμενους πλαστικούς σωλήνες πρέπει να κλείνει με ορυκτοβάμβακα, τουλάχιστον 100 mm γύρω από τους πλαστικούς σωλήνες. Οι σωλήνες πρέπει να καλύπτονται με μόνωση απόζευξης θορύβου που θα διαπερνάει τον τοίχο και όλους τους τοποθετημένους μανδύες CFS-C EL σε κατάσταση LS και CS. Η μόνωση απόζευξης θορύβου περιλαμβάνει μόνωση με βάση το πολυαιθυλένιο μέγ. πάχους 9 mm ή μόνωση πολυεστέρα μέγ. πάχους 4 mm (Thermaflex, ThermoVlieRß B2) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 47 από 172

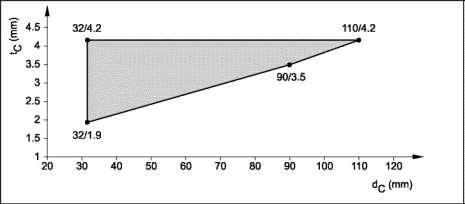

48 Πλαστικοί σωλήνες σύμφωνα με το EN , EN , EN και σωλήνες ABS σύμφωνα με το EN και σωλήνες SAN+PVC σύμφωνα με το EN Εγκεκριμένο εύρος σωλήνων για EI 90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε εύκαμπτους ή άκαμπτους τοίχους (t E > 100 mm), βλέπε 2.1α, σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL Σωλήνες ABS σύμφωνα με το EN 1455, EN και σωλήνες SAN+PVC σύμφωνα με το EN , που διέρχονται από Hilti Πυράντοχά Πάνελ CFS-CT B 1S Εγκεκριμένο εύρος σωλήνων για EI 90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε εύκαμπτους ή άκαμπτους τοίχους (t E > 100 mm) βλέπε 2.1α, σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 48 από 172

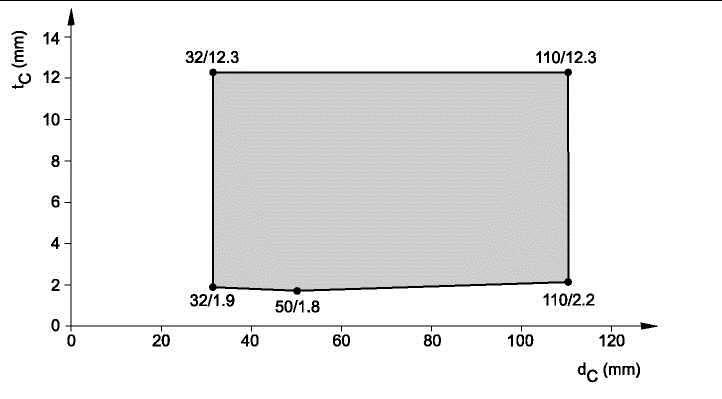

49 Σωλήνες PE σύμφωνα με το EN 15494, EN και το DIN 8074/75 Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε εύκαμπτους ή άκαμπτους τοίχους (t E > 100 mm), βλέπε 2.1α), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL Σωλήνες PVC σύμφωνα με το EN , EN , EN , EN , EN ISO και το DIN 8061/62 Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε εύκαμπτους ή άκαμπτους τοίχους (t E > 100 mm), βλέπε 2.1α), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 49 από 172

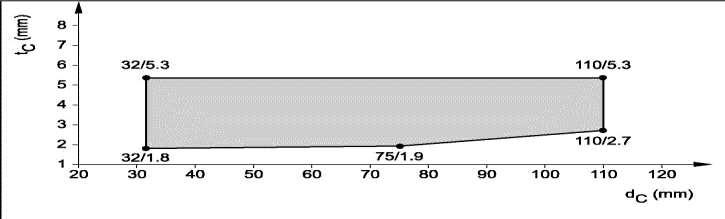

50 Σωλήνες PP, μη ρυθμιζόμενοι Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε εύκαμπτους ή άκαμπτους τοίχους (t E > 100 mm), βλέπε 2.1α), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL Εγκρίνονται οι ακόλουθοι τύποι μη-ρυθμιζόμενων σωλήνων PP ενισχυμένων με ορυκτά: Coes Blue Power, Coes PhoNo Fire, Geberit Silent PP,Marley Silent, Ostendorf Skolan db, Pipelife Master 3, Poloplast Polokal NG, Poloplast Polokal 3S, Poloplast Polokal XS, Rehau Raupiano Plus, KE KELIT PhonEx AS, Valsir Triplus, Valsir Silere, Wavin SiTech, Wavin AS 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 50 από 172

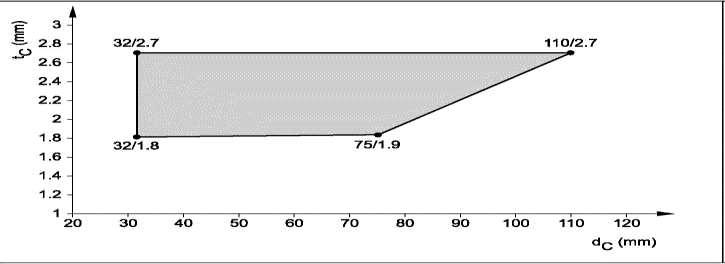

51 Σωλήνες PP σύμφωνα με το EN και το DIN 8077/78 Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε εύκαμπτους ή άκαμπτους τοίχους (t E > 100 mm), βλέπε 2.1α), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL Σωλήνες PE, μη-ρυθμιζόμενοι (Geberit Silent db20), Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε εύκαμπτους ή άκαμπτους τοίχους (t E > 100 mm), βλέπε 2.1α), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 51 από 172

52 Πλαστικοί σωλήνες με Hilti Πυράντοχη Λωρίδα CFS-W Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Hilti Πυράντοχο Περιτύλιγμα CFS-W EL ή SG (Α 4) τυλίγεται γύρω από το σωλήνα σε κάθε πλευρά της σφράγισης και τοποθετείται εντός του δακτυλιοειδούς κενού έτσι ώστε η εξωτερική ακμή του περιτυλίγματος να είναι «πρόσωπο» με την επιφάνεια του τοίχου όπως καθορίζεται στο Παράρτημα Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) 50 2,2-3,6 CFS-W SG 50/1,5 EI 90-U/C 63 2,2-3,6 CFS-W SG 63/2 EI 90-U/C 75 2,2-3,6 CFS-W SG 75/2,5 EI 90-U/C 75 2,2-3,6 CFS-W EL 1 EI 90-U/C 90 3,7-6,0 CFS-W SG 90/3 EI 90-U/C 110 3,7-6,0 CFS-W SG 110/4 EI 90-U/C 125 3,7-6,0 CFS-W SG 125/5 EI 90-U/C > ,7-6,0 CFS-W EL 2 EI 90-U/C Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με το EN και το EN και σωλήνες PVC-C σύμφωνα με το EN P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 52 από 172

53 Σωλήνες PE (C) σύμφωνα με το EN U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) 50 3,0 CFS-W SG 50/1,5 EI 90-U/C 63 3,0 CFS-W SG 63/2 EI 90-U/C 75 3,0 CFS-W SG 75/2,5 EI 90-U/C 75 3,0 CFS-W EL 1 EI 90-U/C 90 4,8 CFS-W SG 90/3 EI 90-U/C 110 4,8 CFS-W SG 110/4 EI 90-U/C 125 4,8 CFS-W SG 125/5 EI 90-U/C > ,8 CFS-W EL 2 EI 90-U/C Τα αποτελέσματα ισχύουν επίσης για σωλήνες PE σύμφωνα με το EN και το EN Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/ U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) 50 1,9-6,8 CFS-W SG 50/1,5 EI 90-U/C 63 1,9-6,8 CFS-W SG 63/2 EI 90-U/C 75 1,9-6,8 CFS-W SG 75/2,5 EI 90-U/C 75 1,9-6,8 CFS-W EL 1 EI 90-U/C 90 3,2-7,1 CFS-W SG 90/3 EI 90-U/C 110 3,2-7,1 CFS-W SG 110/4 EI 90-U/C 125 3,2-7,1 CFS-W SG 125/5 EI 90-U/C > ,2-7,1 CFS-W EL 2 EI 90-U/C Σωλήνες PP (C) Wavin AS ή Phonex AS - C/U Κατασκευαστής: Wavin Ltd. ή KeKelit Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Αρ. στρώσεων (CFS-W EL) <78 4,5 CFS-W EL 1 EI 120-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 53 από 172

54 Σωλήνες PP (C) Raupiano plus - C/U Κατασκευαστής: Rehau Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Αρ. στρώσεων (CFS-W EL) <75 1,9 CFS-W EL 1 EI 120-C/U Σωλήνες PE-S2 (C) Geberit Silent-db20 Κατασκευαστής: Geberit Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Αρ. στρώσεων (CFS-W EL) <75 3,6 CFS-W EL 1 EI 120-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 54 από 172

55 Πλαστικοί σωλήνες με Hilti Πυράντοχη Λωρίδα CFS-W P Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Εύκαμπτοι τοίχοι σύμφωνα με την 2.1α): Ο τοίχος πρέπει να έχει ελάχιστο πάχος 100 mm και να περιλαμβάνει ξύλινους ή χαλύβδινους ορθοστάτες καλυμμένους και στις δύο πλευρές με τουλάχιστον 2 στρώσεις γυψοσανίδας πάχους 12,5 mm. Μεγαλύτερος αριθμός στρώσεων γυψοσανίδων είναι αποδεκτός όταν το συνολικό πάχος των γυψοσανίδων είναι ίσο ή μεγαλύτερο από αυτό της δοκιμής. Μεγαλύτερο συνολικό πάχος στρώσεων γυψοσανίδων είναι αποδεκτό αν ο αριθμός των στρώσεων γυψοσανίδας είναι ίσος ή μεγαλύτερος από αυτόν της δοκιμής. Για τοίχους με ξύλινους ορθοστάτες, πρέπει να υπάρχει ελάχιστη απόσταση 100 mm μεταξύ της σφράγισης και οποιουδήποτε ορθοστάτη ενώ η κοιλότητα μεταξύ του ορθοστάτη και της σφράγισης πρέπει να κλείνεται. Στην κοιλότητα μεταξύ του ορθοστάτη και της σφράγισης πρέπει να παραμένει ελάχιστη μόνωση 100 mm Κλάσης Α1 ή Α2 (σύμφωνα με το ΕΝ ). Σε κατασκευές με μεταλλικούς ορθοστάτες, το διάστημα μεταξύ των επενδύσεων δεν χρειάζεται να γεμίζεται πλήρως με μονωτικό υλικό, ειδικά στην περιοχή κοντά στη σφράγιση. Παρόλα αυτά, ο τοίχος πρέπει να κατασκευάζεται σύμφωνα με τις απαιτήσεις που δίνονται στο EN :2009, διαφορετικά η ίδια η κατασκευή θα πρέπει να έχει ταξινομηθεί σύμφωνα με το ΕΝ Δεν απαιτείται πλαίσιο ανοίγματος στο εσωτερικό του τοίχου. Άκαμπτος τοίχος: Ο τοίχος πρέπει να έχει ελάχιστο πάχος 100 mm και να περιλαμβάνει σκυρόδεμα, κυψελωτό σκυρόδεμα ή τοιχοποιία, με ελάχιστη πυκνότητα 650 kg/m 3, βλέπε σημείο 2.1. Η Hilti Πυράντοχη Λωρίδα CFS-W P είναι λωρίδα με βάση το γραφίτη με πλάτος 50 mm και πάχος 2 mm. Το χρησιμοποιούμενο μήκος εξαρτάται από τη διάμετρο του σωλήνα, τη μόνωση του σωλήνα και την ομάδα κατασκευής (ΟΚ). Σε εφαρμογές τοίχου της CFS-W P δεν πρέπει να χρησιμοποιούνται διατομές Z. Τα πάνελ τοποθετούνται στο άνοιγμα της κατασκευής του τοίχου με τρόπο τέτοιο ώστε οι εμφανείς επιφάνειες είναι στο ίδιο επίπεδο με την επιφάνεια του τοίχου. Σε περίπτωση τοίχου μεγαλύτερου πάχους (> 100mm) τα διερχόμενα στοιχεία πρέπει να τυλίγονται μεταξύ των δύο γυψοσανίδων με ορυκτοβάμβακα (Ανατρέξτε στο Παράρτημα 2, 2.1.3,ΕΠ9). Οι σωλήνες μπορούν να εγκαθίστανται μόνο οριζόντια και κάθετα στη σφράγιση του περάσματος. Η απόσταση από την επιφάνεια του τοίχου μέχρι την πλησιέστερη θέση στήριξης σωλήνων είναι ίση ή μικρότερη από 250 mm. Η Hilti Πυράντοχη Λωρίδα CFS-W P (A 1) πρέπει να στερεώνεται και στις δύο πλευρές της Hilti Πυράντοχης Σφράγισης Διπλού Πάνελ CFS-CT. Δακτυλιοειδές κενό μεταξύ της σφράγισης του σωλήνα και του διπλού πάνελ που είναι σφραγισμένο με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR - υλικό (A 2): ακρυλικό σφραγιστικό με βάση το νερό. Η λωρίδα προχωράει 5 mm πέρα από την επιφάνεια της γυψοσανίδας και στις δύο πλευρές του τοίχου. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 55 από 172

56 Πλαστικοί σωλήνες, σφραγισμένοι με Hilti Πυράντοχη Λωρίδα CFS-W P παραλλαγές σχεδίασης σφράγισης σε τοίχο Τύπος σχεδίασης σφράγισης Προϊόν σφράγισης (A 1) Δακτυλιοειδής σφράγιση (A 2) Βασικά σχέδια i) Μη-μονωμένος πλαστικός σωλήνας CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR ii) Μονωμένος (CS) Πλαστικός Σωλήνας CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 56 από 172

57 iii) Μονωμένος (CS) σωλήνας από σύνθετο αλουμίνιο, ελαστομερής αφρώδης μόνωση (βλέπε παράρτημα ) CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR iv) Μονωμένος (CS) μεταλλικός σωλήνας με επιπρόσθετη προστασία D1* (l D1 = 50 mm), ελαστομερής αφρώδης μόνωση (βλέπε παράρτημα ) CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 57 από 172

58 v) Μονωμένος (CS) μεταλλικός σωλήνας με επιπρόσθετη προστασία D2** (l D2 = 200 mm), ελαστομερής αφρώδης μόνωση (βλέπε παράρτημα ) CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR * Η D 1 είναι ελαστομερής αυτοκόλλητη ταινία, πάχους 3 mm, τυλιγμένη γύρω από την ελαστομερή μόνωση του σωλήνα σε μήκος 50 mm ** Η D 2 είναι ελαστομερής αυτοκόλλητη ταινία με βάση το πολυαιθυλένιο, τυλιγμένη γύρω από την ελαστομερή μόνωση του σωλήνα σε μήκος 200 mm 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 58 από 172

59 Αφρώδης ελαστομερής μόνωση Οι ακόλουθοι τύποι υλικών διογκούμενης ελαστομερούς μόνωσης μπορούν να χρησιμοποιούνται σε άμεση επαφή (s 1 0 mm) με Hilti Πυράντοχη Λωρίδα CFS-W P: Παραγωγός Εγκεκριμένος Τύπος διογκούμενης ελαστομερούς θερμομόνωσης Armacell GmbH Armaflex AF, Armaflex SH, Armaflex Ultima, Armaflex HT NMC Group Insul-Tube (nmc), Insul-Tube H-Plus (nmc), Kaimann GmbH Kaiflex KK plus, Kaiflex KK, l'isolante l'isolante K-Flex HT, l'isolante K-Flex ECO, l'isolante K-Flex ST, l'isolante K-Flex H, l'isolante K-Flex ST Plus Το κατονομαζόμενο υλικό μπορεί να χρησιμοποιηθεί με τη μορφή εύκαμπτου σωλήνα μόνωσης, επιδέσμου/λωρίδας ή πλακών. Αν χρησιμοποιηθεί μόνωση προστασίας D, θα πρέπει να αποτελείται από το ίδιο ελαστομερές υλικό όπως και η ίδια η θερμομόνωση του σωλήνα. Μόνωση σωλήνα θα μπορούσε να χρησιμοποιηθεί σε κατάσταση LS και CS. Τοπική/ενισχυμένη μόνωση σωλήνων (LS) Συνεχής/ενισχυμένη μόνωση σωλήνων (CS) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 59 από 172

60 Σωλήνες, σφραγισμένοι με Hilti πυράντοχη λωρίδα CFS-W P - ομάδες κατασκευής Υπάρχουν διάφορες ομάδες κατασκευής που ορίζουν τον αριθμό στρώσεων Hilti Πυράντοχης Λωρίδας CFS-W P, που θα τυλίγονται γύρω από τους πλαστικούς σωλήνες που διέρχονται από πάνελ CFS-CT. Ο αριθμός της συγκεκριμένης ομάδας κατασκευής σχετίζεται πάντα από τον αριθμό στρώσεων CFS-W P. (Για παράδειγμα, ομάδα κατασκευής 4 σημαίνει πάντα 4 τυλιγμένες στρώσεις CFS-W P.) Όταν ο σωλήνας χρησιμοποιείται σε διαμόρφωση άκρου σωλήνα U/U, θα ισχύει ο ακόλουθος αριθμός στρώσεων. Ομάδα στρώσεων Εύρος διαμέτρων (mm) Αριθμός στρώσεων 2 32 έως έως έως * 90 έως >135 έως * Αυτή η ομάδα κατασκευής χρησιμοποιείται μόνο για σωλήνες PE που διαθέτουν ελαστομερή μόνωση Όταν ο σωλήνας χρησιμοποιείται σε διαμόρφωση άκρου σωλήνα U/C, θα ισχύει ο ακόλουθος αριθμός στρώσεων. Ομάδα στρώσεων Εύρος διαμέτρων (mm) Αριθμός στρώσεων 1 32 έως >63 έως >110 έως Σωλήνες σύνθετου αλουμινίου: Ομάδα στρώσεων Εύρος διαμέτρων (mm) Αριθμός στρώσεων 1 16 έως έως P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 60 από 172

61 Μεταλλικοί σωλήνες: Ομάδα στρώσεων Εύρος διαμέτρων (mm) Αριθμός στρώσεων 1 10 έως >42 έως >114 έως Κατασκευή στήριξης σωλήνων Όλοι οι διερχόμενοι σωλήνες πρέπει να στηρίζονται σε μέγιστη απόσταση 250 mm από τις παρειές των τοίχων Διαχωρισμός περασμάτων Για τους διαχωρισμούς α1 - α 3, ανατρέξτε στη λεπτομερή περιγραφή της παραγράφου και τα επακόλουθα υπο-κεφάλαια. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 61 από 172

62 Πλαστικοί σωλήνες σφραγισμένοι με Hilti Πυράντοχη Λωρίδα CFS-W P που διέρχονται από σφράγιση διπλού πάνελ CFS-CT σε τοίχο Σωλήνες PE σύμφωνα με το EN , EN , EN για EI 90-U/U Σωλήνες PE σύμφωνα με το EN , EN , EN ; Σχεδίαση σφράγισης: i) σύμφωνα με την Ομάδα κατασκευής Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 έως 56 3, >56 έως 75 3, >75 έως 125 3,5 έως 4, EI 90-U/U, E 90-U/U 6 >125 έως 160 6, Σωλήνες PE, EN , EI 90-U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 62 από 172

63 Σωλήνες PE σύμφωνα με το EN , EN , EN για EI 120-U/U Σωλήνες PE σύμφωνα με το EN , EN , EN Σχεδίαση σφράγισης: i) σύμφωνα με την Ομάδα κατασκευής Διάμετρος σωλήνα 0 d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 έως 56 3, >56 έως 75 3, >75 έως 125 4,3 έως 4, EI 120-U/U E 120-U/U 6 >125 έως 160 6, Σωλήνες PE σύμφωνα με το EN , EI 120-U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 63 από 172

64 Σωλήνες PE (μονωμένοι) σύμφωνα με το EN , EN , EN για EI 90-U/U Μονωμένοι σωλήνες PE σύμφωνα με το EN , EN , EN Σχεδίαση σφράγισης: ii) σύμφωνα με το , Ελαστομερής μόνωση: ανατρέξτε στην Ομάδα κατασκευής Διάμετρος σωλήνα 0 d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 έως 56 3,0 9,0 έως 21, >56 έως 75 3,0 9,5 έως 22, EI 90-U/U E 120-U/U 5 >75 έως 110 3,5 έως 4,3 9,5 έως 23, Σωλήνες PE + Μόνωση, EN , EI 90-U/U Πάχος μόνωσης (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 64 από 172

65 Σωλήνες PE (μονωμένοι) σύμφωνα με το EN , EN , EN για EI 120-U/U Μονωμένοι σωλήνες PE σύμφωνα με το EN , EN , EN Σχεδίαση σφράγισης: ii) σύμφωνα με την Ομάδα κατασκευής Διάμετρος σωλήνα 0 d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 έως 56 3,0 9,0 έως 21, EI 120-U/U ,3 9, E120-U/U Σωλήνες PE + μόνωση, EN , EI 120-U/U Πάχος μόνωσης AF (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 65 από 172

66 Σωλήνες PE, Geberit Silent db20 EI 90-U/U Σωλήνες PE, μη-ρυθμιζόμενοι, τίτλος Geberit Silent db20 Στρώσεις Διάμετρος σωλήνα 0 d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) , >56 έως 75 3,2 έως 3, >75 έως 110 5,5 έως 6, EI 90-U/U και E120-U/U 6 >110 έως 160 6,0 έως 7, Σωλήνες Geberit Silent db20, U/U - EI 90 Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 66 από 172

67 Σωλήνες PE, Geberit Silent db20 EI 120-U/U Σωλήνες PE, μη-ρυθμιζόμενοι, τίτλος: Geberit Silent db20 Στρώσεις Διάμετρος σωλήνα 0 d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) , >56 έως 75 3,2 έως 3, >75 έως 110 5,5 έως 6, EI 120-U/U E 120-U/U 6 >110 έως 135 6, Σωλήνες Geberit Silent db20, U/U - EI 120 Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 67 από 172

68 Σωλήνες PE σύμφωνα με το EN EI 90-U/C Σωλήνες PE σύμφωνα με το EN Στρώσεις Διάμετρος σωλήνα 0 d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 έως 50 1,8 έως 6, > 50 (1,8 έως 6,8) έως 75 (1,9 έως 6,8) > 75 (2,2 έως 7,4) έως 90 (2,2 έως 7,4) έως 125 (3,1 έως 7,1) EI 90-U/C, E 120-U/C 6 > 125 (3,5 έως 9,1) έως 140 (3,5 έως 9,1) έως 160 (4,0 έως 9,1) Σωλήνες PE, EN 15494, EI 90 -U/C Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 68 από 172

69 Σωλήνες PE σύμφωνα με το EN EI 120-U/C Σωλήνες PE σύμφωνα με το EN Στρώσεις Διάμετρος σωλήνα 0 d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 έως 50 1,8 έως 6, > 50 (1,8 έως 6,8) έως 75 (1,9 έως 6,8) > 75 (1,9 έως 7,1) έως 90 (2,2 έως 7,1) έως 125 (3,1 έως 7,1) EI 120-U/C, E120-U/C 6 >125 (3,5 έως 9,1) έως 140 (3,5 έως 9,1) έως > 160 (4,0 έως 9,1) Σωλήνες PE, EN 15494, EI120-U/C Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 69 από 172

70 Σωλήνες PP, μη-ρυθμιζόμενοι EI 90-U/U Σωλήνες PP, μη ρυθμιζόμενοι, τίτλος: Coes Blue Power, Coes PhoNo Fire, Geberit Silent PP, Marley Silent, Ostendorf Skolan db, Pipelife Master 3, Poloplast Polokal NG, Poloplast Polokal 3S, Poloplast Polokal XS, Rehau Raupiano Plus, Kekelit PhonEX AS, Valsir Triplus, Valsir Silere, Wavin SiTech, Wavin AS Στρώσεις Διάμετρος σωλήνα 0 Τοίχωμα σωλήνα d c (mm) πάχος t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 > 32 (1,8 έως 4,0) έως 50 (1,8 έως 4,0) 58 (4,0 έως 4,0) (1,9 έως 1,9) έως 58 (1,9 έως 4,0) έως 63 (1,9 έως 3,8) έως 75 (1,9 έως 3,8) EI 90-U/U E U/U 4 > 75 (2,2 έως 5,3) έως 90 (2,2 έως 5,3) έως 125 (3,1 έως 5,3) >125 (3,9 έως 7,5) έως 160 (3,9 έως 7,5) Σωλήνες PP, μη-ρυθμιζόμενοι, EI 90-U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 70 από 172

71 Σωλήνες PP, μη-ρυθμιζόμενοι EI 120-U/U Σωλήνες PP, μη ρυθμιζόμενοι, τίτλος: Coes Blue Power, Coes PhoNo Fire, Geberit Silent PP, Marley Silent, Ostendorf Skolan db, Pipelife Master 3, Poloplast Polokal NG, Poloplast Polokal 3S, Poloplast Polokal XS, Rehau Raupiano Plus, Kekelit PhonEX AS, Valsir Triplus, Valsir Silere, Wavin SiTech, Wavin AS Στρώσεις Διάμετρος σωλήνα 0 d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 (1,8 έως 4,0) έως 50 (1,8 έως 4,0) έως 58 (4,0 έως 4,0) , EI 120-U/U, E 120-U/U 4 > 75 (2,2 έως 5,3) έως 125 (3,1 έως 5,3) , Σωλήνες PP, μη-ρυθμιζόμενη, U/U - EI 120 Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 71 από 172

72 Σωλήνες PVC σύμφωνα με το EN EI 90-U/U Σωλήνες PVC, σύμφωνα με το EN , Στρώσεις Διάμετρος σωλήνα 0 d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 έως 50 1,8 έως 5, >50 έως 75 2,2 έως 5, >75 έως 90 1,8 έως 8, >90 (1,8 έως 8,1) έως 110 (2,2 έως 8,1) EI 90-U/U E 120-U/U 4 >110 (2,2 έως 8,1) έως 125 (3,7 έως 6,0) >125 έως 160 2,5 έως 11, Σωλήνες PVC, EN1452-1, EI 90-U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 72 από 172

73 Σωλήνες PVC σύμφωνα με το EN EI 120-U/U Για EI 120-U/U, σωλήνες PVC, σύμφωνα με το EN , Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 (1,8 έως 5,6) έως 50 (1,8 έως 5,6) >50 (1,8 έως 5,6) έως 75 (1,9 έως 5,6) >75 (2,2 έως 6,0) έως 110 (2,2 έως 6,0) έως 125 (3,7 έως 6,0) EI 120-U/U 6 >125 (2,5 έως 11,8) έως 160 (2,5 έως 11,8) Σωλήνες PVC, EN , EI 120-U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 73 από 172

74 Σωλήνες από σύνθετο αλουμίνιο με ελαστομερή μόνωση, που διέρχονται από σφράγιση διπλού πάνελ CFS-CT, εφοδιασμένοι με Hilti πυράντοχη λωρίδα CFS-W P και στόκο κενών Rehau Rautitan Stabil, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P Υλικό: PE-Xa/Al/PE-HD, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,6 8,0 έως 32, ,0 9,0 έως 35, EI 90-U/C, E120-U/C Υλικό: PE-Xa/Al/PE-HD, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,6 8,0 έως 32, ,0 9,0 έως 35, EI 120-U/C, E 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 74 από 172

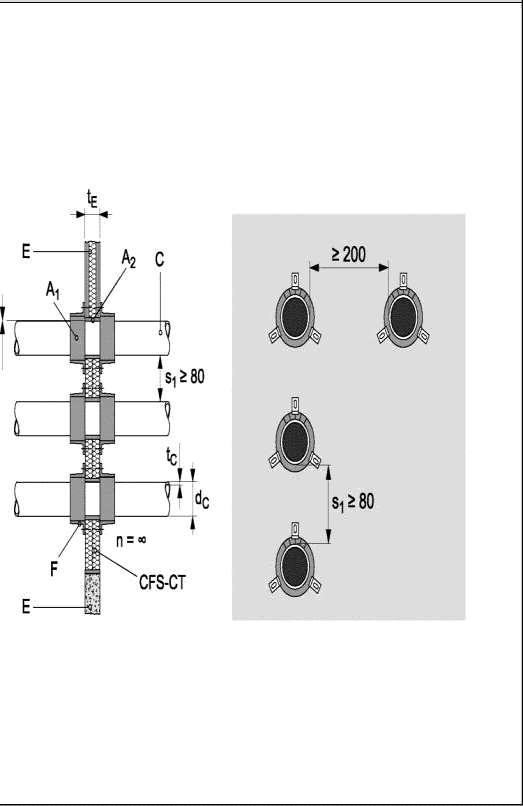

75 Uponor MLC, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P Υλικό: PE-RT/AL/PE-RT, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,0 8,0 έως 32, ,0 9,0 έως 35, EI 90-U/C, E 120-U/C ,5 9,0 έως 40, Υλικό: PE-RT/AL/PE-RT, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,0 8,0 έως 32, ,0 9,0 έως 35, EI 120-U/C, E 120-U/C ,5 9,0 έως 40, P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 75 από 172

76 Kekelit Kelox, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P Υλικό: PE-X/AL/PE-X, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,0 8,0 έως 32, ,0 9,0 έως 35, EI 90-U/C, E 120-U/C ,5 9,5 έως 40, Υλικό: PE-X/AL/PE-X, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,0 8,0 έως 32, ,0 9,0 έως 35, EI 120-U/C, E 120-U/C ,5 40, P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 76 από 172

77 Geberit Mepla, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P Υλικό: PE-Xb/AL/PE-HD, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,3 8,0 έως 32, ,0 9,0 έως 35, EI 90-U/C, E 120-U/C ,5 9,5 έως 40, Υλικό: PE-Xb/AL/PE-HD, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,3 8,0 έως 32, ,0 9,0 έως 35, EI 120-U/C, E 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 77 από 172

78 Μεταλλικοί σωλήνες με ελαστομερή μόνωση, που διέρχονται από σφράγιση διπλού πάνελ CFS-CT, εφοδιασμένοι με Hilti πυράντοχη λωρίδα CFS-W P και στόκο κενών Μονωμένοι χάλκινοι σωλήνες, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P Υλικό: χαλκός, ανοιξείδωτος χάλυβας, χάλυβας, σίδηρος, τύπος σφράγισης iv) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,0 έως 1,2 7,5 έως 32, ,0 έως 1,2 9,0 έως 36, EI 90-C/U, E 120-C/U Μεταλλικοί σωλήνες με ελαστομερή μόνωση, EI 90 - C/U Πάχος σωλήνα (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 78 από 172

79 Υλικό: χαλκός, ανοξείδωτος χάλυβας, χάλυβας, σίδηρος, τύπος σφράγισης iv) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,0 7,5 έως 32, ,0 8,5 έως 35, EI 120-C/U, E 120-C/U Μεταλλικοί σωλήνες με ελαστομερή μόνωση, EI 120 -C/U Πάχος σωλήνα (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 79 από 172

80 Μονωμένοι χαλύβδινοι σωλήνες, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P Υλικό: ανοξείδωτος χάλυβας, χάλυβας, σίδηρος τύπος σφράγισης v) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 1 10 έως 28 1,0 7,5/8,5 έως 32,0/35, >28 έως 114 3,4 8,5/9,5 έως 35,0/43, EI 90-C/U, E 120-C/U 3 >114 έως 219 6,3 9,5/19,0 έως 43,0/50, Χαλύβδινοι σωλήνες + ελαστομερής μόνωση, EI 90-C/U, E 120-C/U Πάχος μόνωσης mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 80 από 172

81 Υλικό: ανοξείδωτος χάλυβας, χάλυβας, σίδηρος τύπος σφράγισης v) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα Ø d c (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α 1 (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) ,0 7,5 έως 32, ,0 8,5 έως 35, EI 120-C/U, E 120-C/U Χαλύβδινοι σωλήνες + ελαστομερής μόνωση, EI C/U Πάχος μόνωσης AF mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 81 από 172

82 Σωλήνες από σύνθετο αλουμίνιο με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Κολάρο CFS-C P Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Για την προδιαγραφή του αφρώδους ελαστομερούς μονωτικού υλικού που θα χρησιμοποιηθεί, βλέπε Πίνακα 4. Hilti Πυράντοχα Κολάρα CFS-C P (A 3) είναι εγκατεστημένα και στις δύο πλευρές της σφράγισης, στερεωμένα μεταξύ τους με ντίζες, ροδέλες και περικόχλια σύμφωνα με όσα καθορίζονται στο Παράρτημα Σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη U/C PE-Xb/Al/PE-HD Geberit Mepla Κατασκευαστής: Geberit Σωλήνας Μόνωση Διάσταση κολάρου (Α 3) Αρ. αγκίστρων διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (td) 40 3,5 9 CFS-C P 50/1.5 2 EI 60-U/C 50 4,0 9 CFS-C P 63/2 2 EI 60-U/C PE-Xa/Al/PE-HD "Rautitan stabil" Κατασκευαστής: Rehau διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) Πάχος μόνωσης (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 40 6,0 9 CFS-C P 50/1.5 2 EI 60-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 82 από 172

83 PE-X/Al/PE "KELOX KM 110 Κατασκευαστής: KeKelit Kunststoffwerk διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) Πάχος μόνωσης (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 4,5 9 CFS-C P 50/1.5 2 EI 60-U/C 63 6,0 9 CFS-C P 75/2.5 3 EI 60-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 83 από 172

84 Σωλήνες από σύνθετο αλουμίνιο με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχος Επίδεσμος CFS-B Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Για την προδιαγραφή του αφρώδους ελαστομερούς μονωτικού υλικού που θα χρησιμοποιηθεί, βλέπε Πίνακα 4. Δύο στρώσεις Πυράντοχου Επιδέσμου CFS-B (A 2) τυλιγμένες γύρω από τη μόνωση του σωλήνα, σε κάθε πλευρά της σφράγισης. Ο επίδεσμος τοποθετείται με το μισό πλάτος του (62,5 mm) εντός της σφράγισης (κεντρική γραμμή ένδειξης στην επιφάνεια της σφράγισης) και έξω από τη σφράγιση στερεώνεται με σύρμα. Πάνω από τον επίδεσμο/μόνωση σωλήνα τοποθετείται επιπρόσθετη προστασία ΕΠ 6 ή ΕΠ 7 σύμφωνα με την 1.2: ΕΠ6: Μόνωση σωλήνα AF19 Armaflex τυλιγμένη γύρω από τον επίδεσμο/τη μόνωση σωλήνα σε κάθε πλευρά της σφράγισης, στερεωμένη με σύρμα, μήκος (LAP) = 300 mm σε κάθε πλευρά, πάχος (tap) = 19 mm. ΕΠ 7: Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από τον επίδεσμο/μόνωση σωλήνα σε κάθε πλευρά της σφράγισης, στερεωμένος με σύρμα, μήκος (LAP) = 300 mm, πάχος (tap) = 20 mm. Συνεχής μόνωση, ενισχυμένη (CS) Τοπική μόνωση, ενισχυμένη (LS) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 84 από 172

85 Σωλήνες από σύνθετο αλουμίνιο (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C PE-Xb/Al/PE-HD pipes Geberit Mepla Κατασκευαστής: Geberit διάμετρος (d C) Σωλήνας πάχος τοιχώματος (t C) Μόνωση πάχος (t D) Επιπρόσθετη προστασία 16 2, ΕΠ 6 EI 120-U/C ,0-4, ΕΠ 6 EI 120-U/C 16 2, ΕΠ 7 EI 90-U/C 32 3, ΕΠ7 EI 90-U/C ,5-4, ΕΠ7 EI 120-U/C 32 3,0 32 ΕΠ7 EI 120-U/C Σωλήνες από σύνθετο αλουμίνιο (C) με τοπική μόνωση (D) - ενισχυμένη - U/C PE-Xb/Al/PE-HD pipes Geberit Mepla Κατασκευαστής: Geberit Σωλήνας Μόνωση Επιπρόσθετη προστασία διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 16 2, ΕΠ 6 EI 120-U/C ,0-4, ΕΠ 6 EI 120-U/C 16 2, ΕΠ7 EI 90-U/C 32 3, ΕΠ7 EI 90-U/C ,5-4, ΕΠ7 EI 120-U/C 32 3, ΕΠ7 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 85 από 172

86 Σωλήνες από σύνθετο αλουμίνιο με μόνωση από ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Συνεχής μόνωση, ενισχυμένη (CS) Τοπική μόνωση, ενισχυμένη (LS) Σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη U/C PE-Xb/Al/PE-HD pipes Geberit Mepla Κατασκευαστής: Geberit Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) ,0-3,0 20 EI 120-U/C Σωλήνες VPE/Al/VPE Kelox KM 110 Κατασκευαστής: KeKelit Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) ,0-3,0 20 EI 120-U/C 16,2-32 2,6-4,7 > 20 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 86 από 172

87 Σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - U/C PE-Xb/Al/PE-HD pipes Geberit Mepla Κατασκευαστής: Geberit Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) ,0-3, EI 120-U/C Σωλήνες VPE/Al/VPE Kelox KM 110 Κατασκευαστής: KeKelit Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) ,0-3, EI 120-U/C Σωλήνες PE-Xa/Al/PE-HD Rautitan stabil Κατασκευαστής: Rehau Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 16,2-32 2,6-4, EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 87 από 172

88 2.3. Εύκαμπτοι τοίχοι σύμφωνα με την 2.1 α) και άκαμπτοι τοίχοι σύμφωνα με την 2.1 β), ελάχιστο πάχος 135 mm Σφράγιση περασμάτων: Δύο Hilti Πυράντοχα Πάνελ CFS-CT B 1S 8 50 mm (A 1) ή πάνελ ορυκτοβάμβακα σύμφωνα με τον Πίνακα 1 επιστρωμένα με Hilti Πυράντοχη Επίστρωση CFS-CT (A 1), ξηρό πάχος επίστρωσης 0,7 mm στην εξωτερική πλευρά 9, όλες οι κομμένες ακμές των πάνελ σφραγισμένες με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR, τα υπόλοιπα κενά γύρω από καλώδια / στηρίξεις καλωδίων (σχάρες, σκάλες, κτλ.) και άλλες εγκαταστάσεις γεμισμένα με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR. Τα πάνελ πρέπει να τοποθετηθούν «πρόσωπο» με την επιφάνεια του δομικού στοιχείου σε κάθε πλευρά του τοίχου. Μέγιστη απόσταση από 1 η στήριξη εγκατάστασης: 250 mm. Μέγιστο μέγεθος σφράγισης: 1200 x 1200 mm (πλάτος x ύψος). Ελάχιστες αποστάσεις σε mm (για την εικόνα βλέπε Παράρτημα 2.2): s 6 = 0 (απόσταση μεταξύ μεταλλικών σωλήνων και ακμής σφράγισης) s 8 = 0 (απόσταση μεταξύ μεταλλικών σωλήνων) s 9 = 15 (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων και ακμής σφράγισης) s 11 = 0 (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) s 12 = 0 (απόσταση μεταξύ μεταλλικών σωλήνων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) s 13 = 96 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και μεταλλικών σωλήνων) s 14 = 69 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) Διερχόμενες εγκαταστάσεις (μονή, πολλαπλές ή μικτές): Εκτός από τις εγκαταστάσεις που αναφέρονται στο Παράρτημα 2.2, καλύπτονται και οι ακόλουθες εγκαταστάσεις με τις ταξινομήσεις που δίνονται παρακάτω: Μεταλλικοί σωλήνες Μεταλλικοί σωλήνες με μόνωση ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Κατασκευαστικές λεπτομέρειες: βλέπε Παράρτημα Χαλύβδινοι σωλήνες με μόνωση από ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) ,3 2,6/4,0-14, EI 120-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 88 από 172

89 Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 32 2,6-14, EI 120-C/U ,3 2,6/4,0-14, EI 120-C/U 168,3 4,0-14, EI 120-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χαλύβδινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από τον μη κεκραμένο χάλυβα και ελάχιστο σημείο τήξης 1050 C, π.χ. ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NrCr και NiMo) Χάλκινοι σωλήνες με μόνωση ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 88,9 1,8-14,2 40 EI 120-C/U Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 88,9 1,8-14, EI 120-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χάλκινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από το χαλκό και ελάχιστο σημείο τήξης 1100 C, π.χ. μη κεκραμένος χάλυβας, ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NiCr και NiMo) και Ni. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 89 από 172

90 Πλαστικοί σωλήνες με Hilti Πυράντοχο Κολάρο CFS-C Κατασκευαστικές λεπτομέρειες: βλέπε Παράρτημα Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 90 4,5 CFS-C 90/3 3 EI 120-U/C Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με τα EN και EN καθώς επίσης και για σωλήνες PVC-C σύμφωνα με το Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/8075 Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 90 2,2-8,2 CFS-C 90/3 3 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 90 από 172

91 2.4. Άκαμπτοι τοίχοι σύμφωνα με την 2.1 γ), ελάχιστο πάχος 150 mm Σφράγιση περασμάτων: Δύο Hilti Πυράντοχα Πάνελ CFS-CT B 1S 8 50 mm (A 1) ή πάνελ ορυκτοβάμβακα σύμφωνα με τον Πίνακα 1 επιστρωμένα με Hilti Πυράντοχη Επίστρωση CFS-CT (A 1), ξηρό πάχος επίστρωσης 0,7 mm στην εξωτερική πλευρά 9, όλες οι κομμένες ακμές των πάνελ σφραγισμένες με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR, τα υπόλοιπα κενά γύρω από καλώδια / στηρίξεις καλωδίων (σχάρες, σκάλες, κτλ.) και άλλες εγκαταστάσεις γεμισμένα με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR. Τα πάνελ πρέπει να τοποθετηθούν «πρόσωπο» με την επιφάνεια του δομικού στοιχείου σε κάθε πλευρά του τοίχου. Μέγιστη απόσταση 1 ης στήριξης εγκατάστασης: 275 mm. Μέγιστο μέγεθος σφράγισης: 1200 x 1200 mm (πλάτος x ύψος). Ελάχιστες αποστάσεις σε mm (βλέπε Παράρτημα 2.2 για την εικόνα): s 1 = 0 s 2 = 0 s 3 = 45 s 4 = 0 s 5 = 50 s 6 = 30 s 7 = 3 s 8 = 0 s 9 = 55 s 10 = 17 s 11 = 0 s 12 = 68 s 13 = 76 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και ακμής σφράγισης (απόσταση μεταξύ στηρίξεων καλωδίων) (απόσταση μεταξύ καλωδίων και άνω ακμής σφράγισης) (απόσταση μεταξύ στηρίξεων καλωδίων και κάτω ακμής σφράγισης) (απόσταση μεταξύ καλωδίων και στήριξης καλωδίων από πάνω) (απόσταση μεταξύ μεταλλικών σωλήνων και ακμής σφράγισης) (απόσταση μεταξύ μεταλλικών σωλήνων και άνω ακμής σφράγισης) (απόσταση μεταξύ μεταλλικών σωλήνων) (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων και ακμής σφράγισης) (απόσταση μεταξύ πλαστικών σωλήνων/πλαστικών συσκευών κλεισίματος και άνω ακμής σφράγισης) (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) (απόσταση μεταξύ μεταλλικών σωλήνων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και μεταλλικών σωλήνων) s 14 = 45 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) Διερχόμενες εγκαταστάσεις (μονή, πολλαπλές ή μικτές): Εκτός από τις εγκαταστάσεις που αναφέρονται στο Παράρτημα 2.2 και το Παράρτημα 2.3, καλύπτονται και οι ακόλουθες εγκαταστάσεις με τις ταξινομήσεις που δίνονται παρακάτω: 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 91 από 172

92 Καλώδια Κατασκευαστικές λεπτομέρειες: βλέπε σχέδια στο Παράρτημα Επιπρόσθετη προστασία σύμφωνα με την 1.2. ΕΠ 1 Όλοι οι επενδεδυμένοι τύποι καλωδίων που χρησιμοποιούνται σήμερα και κατά συνήθεια στην κατασκευαστική πρακτική στην Ευρώπη (π.χ. ισχύος, ελέγχου, σημάτων, τηλεπικοινωνιών, δεδομένων, καλώδια οπτικών ινών, με ή χωρίς στηρίξεις καλωδίων, με διάμετρο : μέγιστη Ø 80 mm EI 60 Μη επενδεδυμένα καλώδια (σύρματα) που χρησιμοποιούνται σήμερα και κατά συνήθεια στην κατασκευαστική πρακτική στην Ευρώπη, με ή χωρίς στηρίξεις καλωδίων, με διάμετρο : μέγιστη Ø 17 mm EI 90 Δεμένη δέσμη καλωδίων, μέγιστη διάμετρος μεμονωμένου καλωδίου 21 mm, με ή χωρίς στηρίξεις καλωδίων. Μέγιστη Ø 100 mm EI Μικροί αγωγοί και σωλήνες Κατασκευαστικές λεπτομέρειες: βλέπε σχέδια στο Παράρτημα Ø 16 mm, πάχος τοίχου 1 mm, γραμμική διάταξη, με ή χωρίς καλώδια, με ή χωρίς στηρίξεις καλωδίων επιπρόσθετη προστασία σύμφωνα με την 1.2. ΕΠ 1 Πλαστικοί αγωγοί και σωλήνες Χαλύβδινοι αγωγοί και σωλήνες EI 120-U/C EI 120-C/U Μεταλλικοί σωλήνες με μόνωση ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Κατασκευαστικές λεπτομέρειες: βλέπε Παράρτημα Χαλύβδινοι σωλήνες με μόνωση από ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα (t c) Πάχος μόνωσης (t D) 32 4,0-14, EI 120-C/U ,3 3,6-14, EI 120-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 92 από 172

93 Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 32 4,0-14, EI 120-C/U 114,3 3,6-14, EI 120-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χαλύβδινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από τον μη κεκραμένο χάλυβα και ελάχιστο σημείο τήξης 1050 C, π.χ. ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NrCr και NiMo) Χάλκινοι σωλήνες με μόνωση ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα (t c) Πάχος μόνωσης (t D) 42 1,5-14, EI 120-C/U Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U διάμετρος (d C) Σωλήνας πάχος τοιχώματος (t C) πάχος (t D) Μόνωση μήκος (L D) 42 1,5-14, EI 120-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χάλκινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από το χαλκό και ελάχιστο σημείο τήξης 1100 C, π.χ. μη κεκραμένος χάλυβας, ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NiCr και NiMo) και Ni Πλαστικοί σωλήνες με Hilti Πυράντοχο Κολάρο CFS-C Κατασκευαστικές λεπτομέρειες: βλέπε Παράρτημα Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 32 1,9 CFS-C 50/1,5" 2 EI 120-U/C 110 2,2-8,2 CFS-C 110/4" 4 EI 120-U/C Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με τα EN και EN καθώς επίσης και για σωλήνες PVC-C σύμφωνα με το EN P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 93 από 172

94 2.5. Άκαμπτοι τοίχοι σύμφωνα με την 2.2 δ), ελάχιστο πάχος 150 mm Σφράγιση περασμάτων: Δύο Hilti Πυράντοχα Πάνελ CFS-CT B 1S 8 50 mm (A 1) ή πάνελ ορυκτοβάμβακα σύμφωνα με τον Πίνακα 1 επιστρωμένα με Hilti Πυράντοχη Επίστρωση CFS-CT (A 1), ξηρό πάχος επίστρωσης 0,7 mm στην εξωτερική πλευρά 9, όλες οι κομμένες ακμές των πάνελ σφραγισμένες με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR, τα υπόλοιπα κενά γύρω από καλώδια / στηρίξεις καλωδίων (σχάρες, σκάλες, κτλ.) και άλλες εγκαταστάσεις γεμισμένα με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR. Τα πάνελ πρέπει να τοποθετηθούν «πρόσωπο» με την επιφάνεια του δομικού στοιχείου σε κάθε πλευρά του τοίχου. Μέγιστη απόσταση 1 ης στήριξης εγκατάστασης: 250 mm. Μέγιστο μέγεθος σφράγισης: 1200 x 1200 mm (πλάτος x ύψος). Ελάχιστες αποστάσεις σε mm σφράγιση περάσματος μεταλλικού σωλήνα: s 6, s 9 = 0 (απόσταση μεταξύ σωλήνων και πλευρικής ακμής σφράγισης s 7, s 10 = 45 (απόσταση μεταξύ σωλήνων και άνω ακμής σφράγισης) s 8, s 11, s 12 = 30 (απόσταση μεταξύ σωλήνων) Ελάχιστες αποστάσεις σε mm σφράγιση περάσματος καλωδίου: s 1 = 10 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και ακμής σφράγισης) s 2 = 70 (απόσταση μεταξύ στηρίξεων καλωδίων) s 3 = 48 (απόσταση μεταξύ καλωδίων και άνω ακμής σφράγισης) s 4 = 0 (απόσταση μεταξύ στηρίξεων καλωδίων και κάτω ακμής σφράγισης) s 5 = 80 (απόσταση μεταξύ καλωδίων και στηρίγματος καλωδίων από πάνω) Για την εικόνα των αποστάσεων βλέπε Παράρτημα 2.2 Διερχόμενες εγκαταστάσεις (μονή ή πολλαπλές): Εκτός από τις εγκαταστάσεις που αναφέρονται στο Παράρτημα 2.2, το Παράρτημα 2.3 και το Παράρτημα 2.4, καλύπτονται και οι ακόλουθες εγκαταστάσεις με τις ταξινομήσεις που δίνονται παρακάτω: 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 94 από 172

95 Καλώδια Κατασκευαστικές λεπτομέρειες: βλέπε Παράρτημα Επιπρόσθετη προστασία σύμφωνα με την 1.2: ΕΠ 3 ΕΠ 4 Όλοι οι επενδεδυμένοι τύποι καλωδίων που χρησιμοποιούνται σήμερα και κατά συνήθεια στην κατασκευαστική πρακτική στην Ευρώπη (π.χ. ισχύος, ελέγχου, σημάτων, τηλεπικοινωνιών, δεδομένων, καλώδια οπτικών ινών, με ή χωρίς στηρίξεις καλωδίων, με διάμετρο: Mέγιστη ø21 mm για Ø από 35 έως 42 για Ø από 35 έως ø 50 mm EI 60 EI ø 80 mm EI 60 EI 90 Μη επενδεδυμένα καλώδια (σύρματα) που χρησιμοποιούνται σήμερα και κατά συνήθεια στην κατασκευαστική πρακτική στην Ευρώπη, με ή χωρίς στηρίξεις καλωδίων, με διάμετρο: Μέγιστη Ø 17 mm EI 45 - Μέγιστη Ø 24 mm EI 45 - Δεμένη δέσμη καλωδίων, μέγιστη διάμετρος μεμονωμένου καλωδίου 21 mm, με ή χωρίς στηρίξεις καλωδίων Μέγιστη Ø 100 mm EI 90 για Ø από 35 έως Μικροί αγωγοί και σωλήνες Κατασκευαστικές λεπτομέρειες: βλέπε Παράρτημα Ø 16 mm, πάχος τοιχώματος 1 mm, γραμμική διάταξη, με ή χωρίς καλώδια, με ή χωρίς στηρίξεις καλωδίων Επιπρόσθετη προστασία σύμφωνα με την 1.2: ΕΠ 3 ΕΠ 4 Πλαστικοί αγωγοί και σωλήνες EI 120-U/C EI 120-U/C Χαλύβδινοι αγωγοί και σωλήνες EI 120-C/U EI 120-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 95 από 172

96 Μεταλλικοί σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Επίδεσμο CFS-B Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Για την προδιαγραφή της Armaflex AF, βλέπε Πίνακα 4. Για την προδιαγραφή του αφρώδους ελαστομερούς μονωτικού υλικού που θα χρησιμοποιηθεί, βλέπε Πίνακα 4. Δύο στρώσεις Πυράντοχου Επιδέσμου CFS-B (A 2) τυλιγμένες γύρω από τη μόνωση του σωλήνα, σε κάθε πλευρά της σφράγισης. Ο επίδεσμος τοποθετείται με το μισό πλάτος του (62,5 mm) εντός της σφράγισης (κεντρική γραμμή ένδειξης στην επιφάνεια της σφράγισης) και έξω από τη σφράγιση στερεώνεται με σύρμα. Καμία επιπρόσθετη προστασία. Συνεχής μόνωση, ενισχυμένη (CS) Τοπική μόνωση, ενισχυμένη (LS) Χαλύβδινοι σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Επίδεσμο CFS-B Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t c) Πάχος μόνωσης (t D) 60,3 3,6-14,2 21,5-39 EI 90-C/U 60,3-114,3 3,6-14,2 21,5-39 EI 60-C/U 60,3 3,6-14,2 39 EI 120-C/U 114,3 3,6-14,2 43 EI 90-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 96 από 172

97 Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 60,3 3,6-14,2 21, EI 90-C/U 60,3-114,3 3,6-14,2 21, EI 60-C/U 60,3 3,6-14, EI 120-C/U 114,3 3,6-14, EI 90-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χαλύβδινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από τον μη κεκραμένο χάλυβα και ελάχιστο σημείο τήξης 1050 C, π.χ. ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NrCr και NiMo) Σωλήνες ανοξείδωτου χάλυβα με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Επίδεσμο CFS-B Σωλήνες ανοξείδωτου χάλυβα (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 60,3 2,0-14,2 21,5-39 EI 90-C/U 60,3 2,0-14,2 39 EI 120-C/U Σωλήνες ανοξείδωτου χάλυβα (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 60,3 2,0-14,2 21, EI 90-C/U 60,3 2,0-14, EI 120-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 97 από 172

98 Χάλκινοι σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχος Επίδεσμος CFS-B Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 28 1,0-14, EI 60-C/U 28 1,0-14, EI 120-C/U Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Μόνωση Σωλήνας Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 28 1,0-14, EI 60-C/U 28 1,0-14, EI 120-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χάλκινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από το χαλκό και ελάχιστο σημείο τήξης 1100 C, π.χ. μη κεκραμένος χάλυβας, ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NiCr και NiMo) και Ni. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 98 από 172

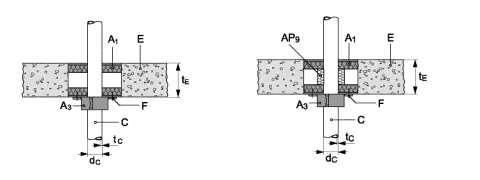

99 2.6. Άκαμπτα δάπεδα σύμφωνα με την 1.2 ε), ελάχιστο πάχος 150 mm Σφράγιση περασμάτων: Δύο Hilti Πυράντοχα Πάνελ CFS-CT B 1S 8 50 mm (A 1) ή πάνελ ορυκτοβάμβακα σύμφωνα με τον Πίνακα 1 επιστρωμένα με Hilti Πυράντοχη Επίστρωση CFS-CT (A 1), ξηρό πάχος επίστρωσης 0,7 mm στην εξωτερική πλευρά 9, όλες οι κομμένες ακμές των πάνελ σφραγισμένες με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR, τα υπόλοιπα κενά γύρω από καλώδια / στηρίξεις καλωδίων (σχάρες, σκάλες, κτλ.) και άλλες εγκαταστάσεις γεμισμένα με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR. Τα πάνελ πρέπει να τοποθετηθούν «πρόσωπο» με την επιφάνεια του δομικού στοιχείου σε κάθε πλευρά του δαπέδου. Μέγιστη απόσταση από 1 στήριξη εγκατάστασης: 100 mm. Μέγιστο μέγεθος σφράγισης: βλέπε Σχήμα παρακάτω. Ελάχιστες αποστάσεις σε mm: s 1 = 0 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και ακμής σφράγισης) s 2 = 0 (απόσταση μεταξύ στηρίξεων καλωδίων) s 3 = 0 (απόσταση μεταξύ καλωδίων και άνω ακμής σφράγισης) s 4 = 0 (απόσταση μεταξύ στηρίξεων καλωδίων και κάτω ακμής σφράγισης) s 5 = 50 (απόσταση μεταξύ καλωδίων και στηρίγματος καλωδίων από πάνω) s 6 = 10 (απόσταση μεταξύ μεταλλικών σωλήνων και ακμής σφράγισης) s 8 = 20 (απόσταση μεταξύ μεταλλικών σωλήνων) s 9 = 0 (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων και ακμής σφράγισης) s 11 = 0 (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) s 12 = 30 (απόσταση μεταξύ μεταλλικών σωλήνων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) s 13 = 30 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και μεταλλικών σωλήνων) s 14 = 32 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 99 από 172

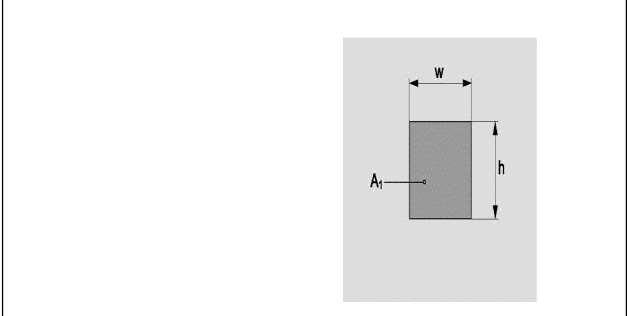

100 Μέγεθος σφράγισης (μήκος προς πλάτος) χωρίς κάλυψη Μέγεθος σφράγισης (μήκος προς πλάτος) χωρίς κάλυψη Πλάτος (mm) Μέγεθος σφράγισης (μήκος προς πλάτος) με κάλυψη Πλάτος (mm) Μέγεθος σφράγισης (μήκος προς πλάτος) με κάλυψη Μήκος (mm) Τα μεγέθη σφραγίσεων καλύπτονται σε όλες τις εφαρμογές δαπέδου (μήκος x πλάτος) Μήκος (mm) Τα μεγέθη σφραγίσεων καλύπτονται από επιπρόσθετη κατασκευή στήριξης σε όλες τις εφαρμογές δαπέδων (μήκος x πλάτος) Διερχόμενες εγκαταστάσεις: (μονή, πολλαπλές ή μικτή) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 100 από 172

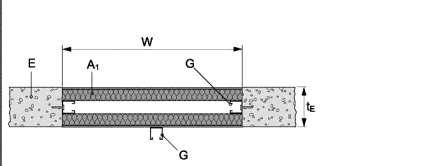

101 Κενή σφράγιση (χωρίς εγκαταστάσεις) * * Αν προστεθούν εγκαταστάσεις αργότερα σε μία κενή σφράγιση, θα μπορούν να προστεθούν μόνο οι εγκαταστάσεις που αναγράφονται στους πίνακες που ακολουθούν, οι οποίες ικανοποιούν τα κριτήρια τις απαιτούμενης ταξινόμησης Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Μέγιστο μέγεθος 600 x 1000 mm (πλάτος x μήκος) EI 180 Μέγιστο μέγεθος 1200 x 1500 mm (πλάτος x μήκος) El 90 Με επιπρόσθετη κατασκευή στήριξης: Δύο χαλύβδινα προφίλ Hilti MQ-41/3 μεταξύ των δύο στρώσεων πάνελ, τοποθετημένα σε διαμήκη διεύθυνση στο άνοιγμα του δαπέδου (στερεωμένα κάθε 450 mm με κοχλίες αγκύρωσης διαμέτρου 6 mm, μήκους 60 mm) και ένα χαλύβδινο προφίλ Hilti MQ-41/3 κάτω από την κάτω στρώση πάνελ τοποθετημένο κατά τη διαμήκη διεύθυνση της σφράγισης (στερεωμένο στο δάπεδο και στα δύο άκρα με κοχλίες αγκύρωσης διαμέτρου 6 mm, μήκους 60 mm). 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 101 από 172

102 Καλώδια (μονά, πολλαπλά ή μικτά) Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Μπορεί να χρησιμοποιηθεί επιπρόσθετη προστασία ΕΠ 2 ή ΕΠ5 σύμφωνα με την 1.2. Η ΕΠ 5 απεικονίζεται παρακάτω. ΕΠ 2: καλώδια/μικροί αγωγοί επιστρωμένοι με Hilti Πυράντοχη Επίστρωση CFS-CT και στις δύο πλευρές της σφράγισης σε μήκος καλωδίων/μικρών αγωγών 200 mm από την επιφάνεια της σφράγισης, πάχος 1 mm. ΕΠ 5: Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από καλώδια/στηρίξεις καλωδίων (σχάρες, σκάλες) στην πάνω πλευρά της σφράγισης, εξωτερική πλευρά επενδεδυμένη με αλουμίνιο, στερεωμένος με σύρμα, πλάτος (μήκος κατά τη διεύθυνση των καλωδίων/μικρών αγωγών) 200 mm, πάχος 30 mm. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 102 από 172

103 με στήριξη καλωδίου (C 3) χωρίς στήριξη καλωδίου (C 1, C 2) με ή χωρίς στήριξη καλωδίων Επιπρόσθετη προστασία: ΕΠ 2 ΕΠ 5 Όλοι οι επενδεδυμένοι τύποι καλωδίων που χρησιμοποιούνται σήμερα και κατά συνήθεια στην κατασκευαστική πρακτική στην Ευρώπη (π.χ. ισχύος, ελέγχου, σημάτων, τηλεπικοινωνιών, δεδομένων, καλώδια οπτικών ινών, με διάμετρο : Μέγιστη Ø 21 mm EI 90 για Ø από 35 έως 42 για Ø από 35 έως ø 50 mm EI 60 EI 60 για Ø από 35 έως ø 80 mm EI 60 EI 60 για Ø από 35 έως 42 Μη επενδεδυμένα καλώδια (σύρματα) που χρησιμοποιούνται σήμερα και κατά συνήθεια στην κατασκευαστική πρακτική στην Ευρώπη, με διάμετρο: Μέγιστη Ø 24 mm EI 60 EI 60 - Δεμένη δέσμη καλωδίων, μέγιστη διάμετρος μεμονωμένου καλωδίου 21 mm Μέγιστη Ø 100 mm EI 90 για Ø από 35 έως 42 για Ø από 35 έως Μικροί αγωγοί και σωλήνες (μονά, πολλαπλά ή μικτά) Κατασκευαστικές λεπτομέρειες: βλέπε Παράρτημα με στήριξη καλωδίου (C 3) χωρίς στήριξη καλωδίου (C 1, C 2) με ή χωρίς στήριξη καλωδίων Επιπρόσθετη προστασία: ΕΠ 2 ΕΠ 5 Ø 16 mm, πάχος τοιχώματος 1 mm, γραμμική διάταξη, με ή χωρίς καλώδια Πλαστικοί αγωγοί και σωλήνες EI 90-U/C EI 120-U/C EI 90-U/C Χαλύβδινοι αγωγοί και σωλήνες EI 90-C/U EI 120-C/U EI 90-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 103 από 172

104 πλαστικοί αγωγοί σε 1 Hilti Πυράντοχο Κολάρο CFS-C P - U/C Με και χωρίς καλώδια Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Το Hilti Πυράντοχο Κολάρο CFS-C P (A 3) εγκαθίσταται στην κάτω πλευρά της σφράγισης, στερεωμένο με ντίζες, ροδέλες και περικόχλια όπως καθορίζεται στο Παράρτημα 1.2. Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Υλικό σωλήνα / πρότυπο Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 16 1,0 PVC, 25 1,5 PVC CFS-C P 63/2 3 EI 90-U/C 35 2 Πολυολεφίνη 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 104 από 172

105 Μεταλλικοί σωλήνες Μεταλλικοί σωλήνες με μόνωση ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Μπορεί να χρησιμοποιηθεί επιπρόσθετη προστασία ΕΠ 8 σύμφωνα με την 1.2. ΕΠ 8: Τάπητας ορυκτοβάμβακα σύμφωνα με τον Πίνακα 2, τυλιγμένος γύρω από τη μόνωση σωλήνα και στις δύο πλευρές της σφράγισης, στερεωμένος με σύρμα, μήκος κατά τη διεύθυνση του σωλήνα 250 mm, πάχος 40 mm. Συνεχής μόνωση, διακοπτόμενη (CI) Τοπική μόνωση, διακοπτόμενη (LI) Συνεχής μόνωση, ενισχυμένη (CS) Τοπική μόνωση, ενισχυμένη (LS) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 105 από 172

106 - Συνεχής μόνωση, ενισχυμένη (CS) με επιπρόσθετη προστασία ΕΠ 8 - Συνεχής μόνωση, διακοπτόμενη (CI) με επιπρόσθετη προστασία ΕΠ 8 - Τοπική μόνωση, ενισχυμένη (LS) με επιπρόσθετη προστασία ΕΠ 8 - Τοπική μόνωση, διακοπτόμενη (LI) με επιπρόσθετη προστασία ΕΠ Χαλύβδινοι σωλήνες με μόνωση από ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 48,3 1,6-14, EI 180-C/U 114,3 3,6 40 EI 120-C/U Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) Επιπρόσθετη προστασία σύμφωνα με την ΕΠ 8 114,3 2,0-14,2 30 EI 120-U/C - 114, ,0/2,6-14, EI 120-U/C ,9 2,6/4,0-14, EI 90-U/C EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 106 από 172

107 Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 26,9 1,4-14, EI 180-C/U 32 4,0-14, EI 120-C/U 48,3 1,6-14, EI 180-C/U ,3 2,6-14, EI 120-C/U Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) Επιπρόσθετη προστασία σύμφωνα με την ΕΠ 8 114,3 2,0-14,2 30 EI 120-U/C - 114, ,0/2,6-14, EI 120-U/C ,9 2,6/4,0-14, EI 90-U/C EI 120-U/C Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 48,3 1,6-14, EI 180-C/U 114,3 3, EI 120-C/U Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - U/C Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) Επιπρόσθετη προστασία σύμφωνα με την ΕΠ 8 114,3 2,0-14, EI 120-U/C - 114, ,0/2,6-14, EI 90-U/C - 114, ,0/2,6-14, EI 120-U/C ,9 2,6/4,0-14, EI 60-U/C EI 90-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 107 από 172

108 Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 26,9 1,4-14, EI 180-C/U 32 4,0-14, EI 120-C/U 48,3 1,6-14, EI 180-C/U ,3 2,6-14, EI 120-C/U ,3 2,6-14, EI 120-C/U 168,3 4,0-14, EI 120-C/U Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - U/C Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) Επιπρόσθετη προστασία σύμφωνα με την ΕΠ 8 114,3 2,0-14, EI 120-U/C - 114, ,0/2,6-14, EI 90-U/C - 114, ,0/2,6-14, EI 120-U/C ,9 2,6/4,0-14, EI 60-U/C EI 90-U/C Το πεδίο εφαρμογής που δίνεται παραπάνω για χαλύβδινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από τον μη κεκραμένο χάλυβα και ελάχιστο σημείο τήξης 1050 C, π.χ. ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NrCr και NiMo) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 108 από 172

109 Μεταλλικοί σωλήνες με μόνωση ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) ,0/1,5-14,2 10,13 20 EI 120-C/U 88,9 1,8-14,2 40 EI 120-C/U Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) ,0/1,5-14,2 10,14 20 EI 120-U/C 40 1,5-14, EI 120-U/C 40-88,9 1,5/2,0-14,2 10,15 40 EI 90-U/C Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 28 1,0-14, EI 120-C/U ,0/1,5-14,2 10,13 40 EI 120-C/U 42 1,5-14, EI 120-C/U Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - διακοπτόμενη - U/C Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) ,0/1,5-14,2 10,14 20 EI 120-U/C 40-88,9 1,5/2,0-14,2 10,15 40 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 109 από 172

110 Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) ,0/1,5-14,2 10, EI 120-C/U 42 1,5-14, EI 120-C/U 88,9 1,8-14, EI 120-C/U Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - U/C Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) Επιπρόσθετη προστασία σύμφωνα με την ΕΠ ,0/1,5-14,2 10, EI 120-U/C ,5-14, EI 120-U/C ,9 1,5/2,0-14,2 10, EI 60-U/C EI 90-U/C Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 28 1,0-14, EI 120-C/U 42 1,5-14, EI 120-C/U 42 1,5-14, EI 120-C/U Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - διακοπτόμενη - U/C Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) ,0/1,5-14,2 10, EI 120-U/C 40 1,5-14, EI 120-U/C 40-88,9 1,5/2,0-14,2 10, EI 90-U/C Το πεδίο εφαρμογής που δίνεται παραπάνω για χάλκινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από το χαλκό και ελάχιστο σημείο τήξης 1100 C, π.χ. μη κεκραμένος χάλυβας, ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NiCr και NiMo) και Ni. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 110 από 172

111 Μεταλλικοί σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Επίδεσμο CFS-B, Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Για την προδιαγραφή του αφρώδους ελαστομερούς μονωτικού υλικού που θα χρησιμοποιηθεί, βλέπε Πίνακα 4. Δύο στρώσεις Πυράντοχου Επιδέσμου CFS-B (A 2) τυλιγμένες γύρω από τη μόνωση του σωλήνα, σε κάθε πλευρά της σφράγισης. Ο επίδεσμος τοποθετείται με το μισό πλάτος του (62,5 mm) εντός της σφράγισης (κεντρική γραμμή ένδειξης στην επιφάνεια της σφράγισης) και έξω από τη σφράγιση στερεώνεται με σύρμα. Καμία επιπρόσθετη προστασία. Συνεχής μόνωση, ενισχυμένη (CS) Τοπική μόνωση, ενισχυμένη (LS) Χαλύβδινοι σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Επίδεσμο CFS-B Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 60,3 3,6-14, ,5-39 EI 90-C/U 60,3-114,3 3,6-14, ,5-39 EI 90-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 111 από 172

112 Χαλύβδινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 60,3 3,6-14, , EI 90-C/U 60,3-114,3 3,6-14, , EI 90-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χαλύβδινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από τον μη κεκραμένο χάλυβα και ελάχιστο σημείο τήξης 1050 C, π.χ. ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NrCr και NiMo) Σωλήνες ανοξείδωτου χάλυβα με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Επίδεσμο CFS-B Σωλήνες ανοξείδωτου χάλυβα (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 60,3 2,0-14, ,5-39 EI 90-C/U 60,3 2,0-14, EI 120-C/U Σωλήνες ανοξείδωτου χάλυβα (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 60,3 2,0-14, , EI 90-C/U 60,3 2,0-14, EI 120-C/U Χάλκινοι σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχος Επίδεσμος CFS-B Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - C/U Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 28 1,0-14, EI 60-C/U 28 1,0-14, EI 90-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 112 από 172

113 Χάλκινοι σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - C/U Σωλήνας Μόνωση διάμετρος (d C) πάχος τοιχώματος (t C) πάχος (t D) μήκος (L D) 28 1,0-14, EI 60-C/U 28 1,0-14, EI 90-C/U Το πεδίο εφαρμογής που δίνεται παραπάνω για χάλκινους σωλήνες ισχύει επίσης και για άλλους μεταλλικούς σωλήνες με χαμηλότερη θερμική αγωγιμότητα από το χαλκό και ελάχιστο σημείο τήξης 1100 C, π.χ. μη κεκραμένος χάλυβας, ελαφρά κεκραμένος χάλυβας, χυτοσίδηρος, ανοξείδωτοι χάλυβες, κράματα Ni (κράματα NiCu, NiCr και NiMo) και Ni Μεταλλικοί σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχος Επίδεσμος CFS-B και επιπρόσθετη προστασία Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Για την προδιαγραφή του αφρώδους ελαστομερούς μονωτικού υλικού που θα χρησιμοποιηθεί, βλέπε Πίνακα 4. Δύο στρώσεις Πυράντοχου Επιδέσμου CFS-B (A 2) τυλιγμένες γύρω από τη μόνωση του σωλήνα στην κάτω πλευρά της σφράγισης. Ο επίδεσμος τοποθετείται με το μισό πλάτος του (62,5 mm) εντός της σφράγισης (κεντρική γραμμή ένδειξης στην επιφάνεια της σφράγισης) και έξω από τη σφράγιση στερεώνεται με σύρμα. Επιπρόσθετη προστασία: Πάνω από τον επίδεσμο/τη μόνωση σωλήνα τοποθετείται επιπρόσθετη προστασία ΕΠ 6 σύμφωνα με την 1.2: ΕΠ6: Μόνωση σωλήνα AF/Armaflex τυλιγμένη γύρω από τον επίδεσμο/μόνωση σωλήνα σε κάθε πλευρά της σφράγισης, στερεωμένη με σύρμα, μήκος (L AP) = 250 mm σε κάθε πλευρά, πάχος (t AP) = 32 mm. Συνεχής μόνωση, ενισχυμένη (CS) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 113 από 172

114 Χαλύβδινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 114,3 2,0-14, EI 90-U/C 159 2,6-14,2 10 EI 90-U/C Χάλκινοι σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 10 1,0-14,2 10 7,5-40,5 EI 120-U/C ,0/1,5-14,2 10,14 45,5-47,5 EI 90-U/C 40-88,9 1,5/2,0-14,2 10,15 7,5-9,0 EI 120-U/C Πλαστικοί σωλήνες με Hilti Πυράντοχο Κολάρο CFS-C P Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Το Hilti Πυράντοχο Κολάρο CFS-C P (A 3) εγκαθίσταται στην κάτω πλευρά της σφράγισης, στερεωμένο με ντίζες, ροδέλες και περικόχλια όπως καθορίζεται στο Παράρτημα 1.2. Σε ορισμένες περιπτώσεις απαιτείται επιπρόσθετη προστασία: ΕΠ 9: Πάνελ ορυκτοβάμβακα σύμφωνα με τον πίνακα 1 εγκατεστημένο γύρω από το σωλήνα στο κενό αέρα μεταξύ των δύο στρώσεων της Hilti Πυράντοχης Σφράγισης Διπλού Πάνελ. Απόσταση σε όλες τις πλευρές του σωλήνα 100 mm, βάθος 50 mm (ύψος του κενού αέρα). 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 114 από 172

115 Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/8062 με Hilti Πυράντοχο Κολάρο CFS-C P Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ U/U, Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,5-2,2 CFS-C P 50/1.5 2 EI 120-U/U 50 2,4-5,6 CFS-C P 50/1.5 2 EI 120-U/U 63 3,0-4,7 CFS-C P 63/2 3 EI 120-U/U 75 2,2-3,6 CFS-C P 75/2.5 3 EI 120-U/U 90 2,7-4,3 CFS-C P 90/3 4 EI 120-U/U 110 1,8-8,1 CFS-C P 110/4 4 EI 120-U/U Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με το EN και το EN και σωλήνες PVC-C σύμφωνα με το EN Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ U/C, Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ,8 CFS-C P 50/1.5" 2 EI 120-U/C 160 1,8-11,9 CFS-C P 160/6" 6 EI 120-U/C Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με το EN και το EN και σωλήνες PVC-C σύμφωνα με το EN Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ,7-6,0 CFS-C P 125/5" 4 EI 120-C/U 125 3,7 CFS-C P 125/5" 4 EI 180-C/U 160 2,5-11,8 CFS-C P 160/6 6 EI 120-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 115 από 172

116 Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/8075 με Hilti Πυράντοχο Κολάρο CFS-C P Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/ U/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,9-4,6 CFS-C P 50/1.5 2 EI 120-U/U 63 1,8-5,8 CFS-C P 63/2 3 EI 120-U/U 75 1,9-6,8 CFS-C P 75/2.5 3 EI 120-U/U 90 2,2-8,2 CFS-C P 90/3 4 EI 120-U/U 110 2,7-10,0 CFS-C P 110/4 4 EI 120-U/U Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/ U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ,6 CFS-C P 160/6" 6 EI 120-U/C Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/ C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,1-7,1 CFS-C P 125/5 4 EI 180-C/U ,6 CFS-C P 160/6" 6 EI 180-C/U Σωλήνες PE (C) σύμφωνα με το EN με Hilti Πυράντοχο Κολάρο CFS-C P Σωλήνες PE (C) σύμφωνα με το EN U/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,0 CFS-C P 50/1.5 2 EI 120-U/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 116 από 172

117 63 3,0 CFS-C P 63/2 3 EI 120-U/U 75 3,0 CFS-C P 75/2.5 3 EI 120-U/U 90 3,5 CFS-C P 90/3 4 EI 120-U/U 110 4,2 CFS-C P 110/4 4 EI 120-U/U Σωλήνες PE (C) σύμφωνα με το EN C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,8 CFS-C P 125/5 4 EI 180-C/U 160 6,2 CFS-C P 160/6 6 EI 180-C/U Σωλήνες PE-S2 Geberit Silent-db20 με Hilti Πυράντοχο Κολάρο CFS-C P Κατασκευαστής: Geberit Int. Σωλήνες PE-S2 Geberit Silent-db20 - U/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,6 CFS-C P 75/2.5 3 EI 120-U/U 90 5,5 CFS-C P 90/3 4 EI 120-U/U Σωλήνες PE-S2 Geberit Silent-db20 - C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,0 CFS-C P 110/4 4 EI 120-C/U 135 6,0 CFS-C P 160/6 6 EI 180-C/U 160 7,0 CFS-C P 160/6 6 EI 180-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 117 από 172

118 Σωλήνες PE-HD 100 RC Wavin TS - U/C με Hilti Πυράντοχο Κολάρο CFS-C P Κατασκευαστής: Wavin Ireland Ltd. Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,6 CFS-C P 50/1.5 2 EI 90-U/C 63 5,8 CFS-C P 63/2 2 EI 120-U/C 75 6,8 CFS-C P 75/2.5 3 EI 120-U/C 90 8,2 CFS-C P 90/3 3 EI 120-U/C CFS-C P 110/4 4 EI 120-U/C Σωλήνες PP σύμφωνα με το EN με Hilti Πυράντοχο Κολάρο CFS-C P Σωλήνες PP σύμφωνα με το EN U/U π.χ. Rehau AG Raupiano Plus, Magnaplast GmbH Skolan-dB, Wavin Ireland Ltd or KeKelit Wavin AS or Phonex AS, Wavin Ireland Ltd Wavin SiTech, Poloplast Polokal NG, Poloplast Polokal 3S, Geberit Siltent PP, Coes Blue Power, Coes PhoNoFire, Valsir Triplus, Valsir Silere, Pipelife Master 3 ) Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,8-2,0 CFS-C P 50/1.5 2 EI 90-U/U 58 4,0 CFS-C P 63/2 2 EI 90-U/U 70 4,5 CFS-C P 75/2.5 3 EI 90-U/U 75 1,9-3,8 CFS-C P 75/2.5 3 EI 90-U/U 78 4,5 CFS-C P 75/2.5 3 EI 90-U/U 90 2,8-4,5 CFS-C P 90/3 3 EI 90-U/U 110 2,7-5,3 CFS-C P 110/4 4 EI 90-U/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 118 από 172

119 Σωλήνες PP Raupiano Plus - U/U Κατασκευαστής: Rehau AG, Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,8 CFS-C P 50/1.5 2 EI 120-U/U 75 1,9 CFS-C P 75/2.5 3 EI 120-U/U 110 2,7 CFS-C P 110/4 4 EI 120-U/U Σωλήνες PP Skolan-dB - U/U Κατασκευαστής: Magnaplast GmbH, Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,0 CFS-C P 63/2 2 EI 120-U/U 78 4,5 CFS-C P 75/2.5 3 EI 120-U/U 90 4,5 CFS-C P 90/3 3 EI 120-U/U 110 5,3 CFS-C P 110/4 4 EI 120-U/U Σωλήνες PP Wavin AS ή Phonex AS - U/U Κατασκευαστής: Wavin Ireland Ltd ή KeKelit Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,5 CFS-C P 75/2.5 3 EI 120-U/U 90 4,5 CFS-C P 90/3 3 EI 120-U/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 119 από 172

120 Σωλήνες PP Wavin SiTech - U/U Κατασκευαστής: Wavin Ireland Ltd. Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,3 CFS-C P 75/2.5 3 EI 120-U/U 90 2,8 CFS-C P 90/3 3 EI 120-U/U Σωλήνες PP σύμφωνα με το EN C/U π.χ. Rehau AG Raupiano Plus, Magnaplast GmbH Skolan-dB, Wavin Ireland Ltd or KeKelit Wavin AS or Phonex AS, Wavin Ireland Ltd Wavin SiTech, Poloplast Polokal NG, Poloplast Polokal 3S, Geberit Siltent PP, Coes Blue Power, Coes PhoNoFire, Valsir Triplus, Valsir Silere, Pipelife Master 3 ) Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,3 CFS-C P 110/4 4 EI 120-C/U 125 3,1-5,3 CFS-C P 125/5 4 EI 180-C/U 135 5,3-5,8 CFS-C P 160/6 6 EI 180-C/U 160 3,9-7,5 CFS-C P 160/6 6 EI 180-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 120 από 172

121 Σωλήνες PP σύμφωνα με το EN ISO ή/και το DIN 8077/8078 με Hilti Πυράντοχο Κολάρο CFS-C P Σωλήνες PP-H PROGEF standard pipe σύμφωνα με το DIN 8077/ U/U Κατασκευαστής: Georg Fischer Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,9 CFS-C P 50/1.5 2 EI 120-U/U 50 2,9 CFS-C P 50/1.5 2 EI 120-U/U 63 5,8 CFS-C P 63/2 3 EI 120-U/U 75 6,8 CFS-C P 75/2.5 3 EI 120-U/U 90 8,2 CFS-C P 90/3 3 EI 120-U/U Σωλήνες PP-H 100 Dekaprop Industry pipes σύμφωνα με το DIN 8077/ U/U Κατασκευαστής: Georg Fischer Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,8 CFS-C P 50/1.5 2 EI 120-U/U 63 1,8 CFS-C P 63/2 3 EI 120-U/U 75 1,9 CFS-C P 75/2.5 3 EI 120-U/U 90 2,2 CFS-C P 90/3 3 EI 120-U/U 110 2,7 CFS-C P 110/4 4 EI 120-U/U Σωλήνες PP-R Fusiotherm σύμφωνα με το EN ISO U/U Κατασκευαστής: Aquatherm Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,4 CFS-C P 50/1.5 2 EI 120-U/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 121 από 172

122 Σωλήνες PP σύμφωνα με το EN ISO ή/και το DIN 8077/8078 με Hilti Πυράντοχο Κολάρο CFS-C P Σωλήνες PP-H PROGEF standard pipe σύμφωνα με το DIN 8077/ U/C Κατασκευαστής: Georg Fischer Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,6 CFS-C P 50/1.5 2 EI 120-U/C 63 5,8 CFS-C P 63/2 3 EI 120-U/C 75 6,8 CFS-C P 75/2.5 3 EI 120-U/C 90 8,2 CFS-C P 90/3 3 EI 120-U/C Σωλήνες PP-R Fusiotherm σύμφωνα με το EN ISO U/C Κατασκευαστής: Aquatherm Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,7-5,5 CFS-C P 50/1.5 2 EI 120-U/C 50 4,6-6,9 CFS-C P 50/1.5 2 EI 120-U/C 63 10,5 CFS-C P 63/2 3 EI 120-U/C 75 6,8-12,5 CFS-C P 75/2.5 3 EI 120-U/C 90 15,0 CFS-C P 90/3 3 EI 120-U/C ,0-15,1 CFS-C P 110/4 4 EI 120-U/C Σωλήνες PP-R FS Firestop σύμφωνα με το EN ISO και το DIN 8077/8078- U/C Κατασκευαστής: Aquatherm Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,3 CFS-C P 90/3 3 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 122 από 172

123 Σωλήνες ABS/PUR/PE-HD Coolfit - U/C με Hilti Πυράντοχο Κολάρο CFS-C P Κατασκευαστής: +GF+ Συστήματα Σωληνώσεων Georg Fischer. Διάμετρος σωλήνα (d c) εσωτερική διάμετρος σωλήνα Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ CFS-C P 90/3 3 EI 90-U/C CFS-C P 110/4 4 EI 120-U/C Ειδικοί σωλήνες με Hilti Πυράντοχο Κολάρο CFS-C P 2 μικροί πλαστικοί σωλήνες με 1 Hilti Πυράντοχο Κολάρο CFS-C P - U/U Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Το Hilti Πυράντοχο Κολάρο CFS-C P (A 3) εγκαθίσταται στην κάτω πλευρά της σφράγισης, στερεωμένο με ντίζες, ροδέλες και περικόχλια όπως καθορίζεται στο Παράρτημα 1.2. Διάμετρος σωλήνα (dc) Πάχος τοιχώματος σωλήνα t c Υλικό Σωλήνα Πρότυπο σωλήνα Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 20 1,9 / 2,8 PE 20 1,5 / 2,2 PVC-U 20 3,4 PP-R EN ISO 15494, DIN 8074/8075 EN ISO 15493, DIN 8061/8062 EN ISO 15874, DIN 8077/8078 CFS-C P 50/1.5 2 EI 90-U/U CFS-C P 50/1.5 2 EI 90-U/U CFS-C P 50/1.5 2 EI 90-U/U 20 1,9 PP-H EN ISO 15874, DIN 8077/8078 CFS-C P 50/1.5 2 EI 90-U/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 123 από 172

124 Σωλήνας/εύκαμπτος σωλήνας για μεταφορά ξύλινων σφαιριδίων με Hilti Πυράντοχο Κολάρο CFS-C P - U/C Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Το Hilti Πυράντοχο Κολάρο CFS-C P (A 3) εγκαθίσταται στην κάτω πλευρά της σφράγισης, στερεωμένο με ντίζες, ροδέλες και περικόχλια όπως καθορίζεται στο Παράρτημα 1.2. Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Υλικό σωλήνα / πρότυπο Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 59 4,0 Σωλήνας/εύκαμπτος σωλήνας για μεταφορά ξύλινων σφαιριδίων, π.χ. Pelletschlauch PVC NW51 της Erich Kuhn GmbH, Noviatox NW51 της Heizmann AG, PVC Saug- und Druckschlauch fur Holzpellets της Haberkorn GmbH, RAUSPIRAFLEX pellet therm της Rehau AG, Pellet-Absaugschlauch PVC Sciroppo AS ή CASTAN GmbH CFS-C P 63/2 3 EI 90-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 124 από 172

125 Πλαστικοί σωλήνες με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Κολάρο CFS-C P Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Για την προδιαγραφή του αφρώδους ελαστομερούς μονωτικού υλικού που θα χρησιμοποιηθεί, βλέπε πίνακα 4. Το Hilti Πυράντοχο Κολάρο CFS-C P (A 3) εγκαθίσταται στην κάτω πλευρά της σφράγισης, στερεωμένο με ντίζες, ροδέλες και περικόχλια όπως καθορίζεται στο Παράρτημα 1.2. Σε ορισμένες περιπτώσεις απαιτείται επιπρόσθετη προστασία: ΕΠ 9: Πάνελ ορυκτοβάμβακα σύμφωνα με τον πίνακα 1 εγκατεστημένο γύρω από το σωλήνα στο κενό αέρα μεταξύ των δύο στρώσεων της Hilti Πυράντοχης Σφράγισης Διπλού Πάνελ. Απόσταση σε όλες τις πλευρές του σωλήνα 100 mm, βάθος 50 mm (ύψος του κενού αέρα). Συνεχής μόνωση, ενισχυμένη (CS) Τοπική μόνωση, ενισχυμένη (LS) Συνεχής μόνωση, ενισχυμένη (CS) με επιπρόσθετη προστασία ΕΠ 9 Τοπική μόνωση, ενισχυμένη (LS) με επιπρόσθετη προστασία ΕΠ 9 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 125 από 172

126 Σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη U/C Σωλήνες PP Fusiotherm SDR 11 Κατασκευαστής: Aquatherm Σωλήνας Μόνωση διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία - ΕΠ ,7 9 CFS-C P 63/2 2 - EI 120-U/C 50 4,6 9 CFS-C P 75/ EI 120-U/C 75 6,8 10 CFS-C P 90/3 3 - EI 120-U/C ,0 10 CFS-C P 125/5 4 EI 90-U/C EI 120-U/C Σωλήνες PP Fusiotherm Faser SDR 7.4/S3.2 Κατασκευαστής: Aquatherm Σωλήνας Μόνωση διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία - ΕΠ ,5 9 CFS-C P 63/2 2 - EI 120-U/C 50 6,9 9 CFS-C P 63/2 2 EI 90-U/C ,9 9 CFS-C P 75/ EI 120-U/C 75 10,3 10 CFS-C P 90/3 3 - EI 120-U/C ,1 10 CFS-C P 125/5 4 - EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 126 από 172

127 Σωλήνες PE-100RC Wavin TS Κατασκευαστής: Wavin Σωλήνας Μόνωση διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία - ΕΠ ,6 9 CFS-C P 63/2 2 - EI 120-U/C 50 4,6 9 CFS-C P 75/ EI 120-U/C 63 5,8 10 CFS-C P 75/ EI 120-U/C 75 6,8 10 CFS-C P 90/3 3 - EI 120-U/C 90 8,2 10 CFS-C P 110/4 4 EI 90-U/C EI 120-U/C ,0 10 CFS-C P 125/5 4 - EI 120-U/C Σωλήνες PE-Xa Rautitan flex Κατασκευαστής: Rehau Σωλήνας Μόνωση διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,2 8 CFS-C P 50/1.5 2 EI 120-U/C 16 2,2 32 CFS-C P 90/3 3 EI 120-U/C 32 4,4 9 CFS-C P 50/1.5 2 EI 120-U/C 32 4,4 35 CFS-C P 110/4 4 EI 120-U/C 40 5,5 9 CFS-C P 63/2 2 EI 120-U/C 40 5,5 20,5 CFS-C P 75/2.5 3 EI 120-U/C 50 6,9 9 CFS-C P 75/2.5 2 EI 120-U/C 50 6,9 21 CFS-C P 90/3 3 EI 120-U/C 63 8,6 9 CFS-C P 90/3 3 EI 120-U/C 63 8,6 21,5 CFS-C P 110/4 4 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 127 από 172

128 Σωλήνες PP Climatherm Faserverbundrohr Κατασκευαστής: Aquatherm Σωλήνας Μόνωση διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,8 10 CFS-C P 90/3 3 EI 120-U/C Σωλήνες PP Firestop Κατασκευαστής: Aquatherm Σωλήνας Μόνωση διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,3 22,5 CFS-C P 160/6 4 EI 120-U/C ,1 10 CFS-C P 125/5 4 EI 120-U/C Σωλήνες PVC-C Friatherm starr Κατασκευαστής: Friatec Σωλήνας Μόνωση διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,6 9 CFS-C P 50/1.5 2 EI 120-U/C 40 4,5 9 CFS-C P 50/1.5 2 EI 120-U/C 50 5,6 9 CFS-C P 75/2.5 3 EI 120-U/C 63 7,1 9 CFS-C P 110/4 4 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 128 από 172

129 Σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - U/C Σωλήνες PP Fusiotherm SDR 11 Κατασκευαστής: Aquatherm διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία - ΕΠ ,7 9 >200 CFS-C P 63/2 2 - EI 120-U/C 50 4,6 9 >200 CFS-C P 75/ EI 120-U/C 75 6,8 10 >200 CFS-C P 90/3 3 - EI 120-U/C ,0 10 >250 CFS-C P 125/5 4 EI 90-U/C ,0 10 >200 CFS-C P 125/5 4 - EI 120-U/C Σωλήνες PP Fusiotherm Faser SDR 7.4/S3.2 Κατασκευαστής: Aquatherm διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία - ΕΠ ,5 9 >200 CFS-C P 63/2 2 - EI 120-U/C 50 6,9 9 >250 CFS-C P 63/2 2 EI 90-U/C ,9 9 >200 CFS-C P 75/ EI 120-U/C 75 10,3 10 >200 CFS-C P 90/3 3 - EI 120-U/C ,1 10 >200 CFS-C P 125/5 4 - EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 129 από 172

130 Σωλήνες PE-100RC Wavin TS Κατασκευαστής: Wavin διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία - ΕΠ ,6 9 >200 CFS-C P 63/2 2 - EI 120-U/C 50 4,6 9 >200 CFS-C P 75/ EI 120-U/C 63 5,8 10 >200 CFS-C P 75/ EI 120-U/C 75 6,8 10 >200 CFS-C P 90/3 3 - EI 120-U/C 90 8,2 10 >250 CFS-C P 110/4 4 EI 90-U/C ,2 10 >200 CFS-C P 110/4 4 - EI 120-U/C ,0 10 >200 CFS-C P 125/5 4 - EI 120-U/C Σωλήνες PE-Xa Rautitan flex Κατασκευαστής: Rehau διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,5 9 >200 CFS-C P 63/2 2 EI 120-U/C 40 5,5 20,5 >250 CFS-C P 75/2.5 3 EI 120-U/C 50 6,9 9 >200 CFS-C P 75/2.5 3 EI 120-U/C 50 6,9 21 >250 CFS-C P 90/3 3 EI 120-U/C 63 8,6 9 >200 CFS-C P 90/3 3 EI 120-U/C 63 8,6 21,5 >250 CFS-C P 110/4 4 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 130 από 172

131 Σωλήνες PP Climatherm Faserverbundrohr Κατασκευαστής: Aquatherm διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,8 10 >200 CFS-C P 90/3 3 EI 120-U/C Σωλήνες PP Firestop Κατασκευαστής: Aquatherm διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,3 22,5 >250 CFS-C P 160/6 4 EI 120-U/C ,1 10 >200 CFS-C P 125/5 4 EI 120-U/C Σωλήνες PVC-C Friatherm starr Κατασκευαστής: Friatec διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,6 9 >200 CFS-C P 50/1.5 2 EI 120-U/C 40 4,5 9 >200 CFS-C P 50/1.5 2 EI 120-U/C 50 5,6 9 >200 CFS-C P 75/2.5 3 EI 120-U/C 63 7,1 9 >200 CFS-C P 110/4 4 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 131 από 172

132 Πλαστικοί σωλήνες με Hilti Πυράντοχο Κολάρο CFS-C Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Το Hilti Πυράντοχο Κολάρο CFS-C (A 3) εγκαθίσταται στην κάτω πλευρά της σφράγισης, στερεωμένο με ντίζες, ροδέλες και περικόχλια όπως καθορίζεται στο Παράρτημα 1.2. Καμία επιπρόσθετη προστασία Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα (t c1) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 32 1,9 CFS-C 50/1,5" 2 EI 120-U/C 110 2,2-8,2 CFS-C 110/4" 4 EI 120-U/C 160 4,7 CFS-C 160/6 5 EI 90-U/C Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με το EN και το EN και σωλήνες PVC-C σύμφωνα με το EN Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/8075 Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Διάσταση κολάρου (Α 3) Αρ. αγκίστρων 50 3,0 CFS-C 50/1,5 2 EI 90-U/C 63 2,0 CFS-C 63/2 2 EI 90-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 132 από 172

133 Πλαστικοί σωλήνες, σφραγισμένοι με Hilti Πυράντοχο Κολάρο Endless CFS-C EL Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Το Hilti Πυράντοχο Κολάρο Endless CFS-C EL πρέπει να τοποθετείται μόνο στην κάτω πλευρά (εσωρράχιο) του δαπέδου. Τύπος δαπέδου: Άκαμπτο δάπεδο με διαβάθμιση σε φωτιά σύμφωνα με την 2.1ε), ελάχιστο πάχος 150 mm Το Hilti Πυράντοχο Κολάρο Endless CFS-C EL θα πρέπει να στερεώνεται σε πάνελ ορυκτοβάμβακα με ντίζες ελάχιστης διαμέτρου Μ6 με επίπεδη ροδέλα και περικόχλιo, που θα διαπερνούν τα πάνελ. Οι σωλήνες πρέπει να ομαδοποιούνται σε γραμμές μόνο δεν υπάρχει περιορισμός στον αριθμό σωλήνων ανά γραμμή. Ελάχιστες αποστάσεις μεταξύ σωλήνων σε μονό πέρασμα: 200 mm μεταξύ σωλήνων σε μία γραμμή: (s 1 100mm) μεταξύ δύο γραμμών σωλήνων: 200mm μεταξύ σωλήνα και δομικού στοιχείου (s 3 0 mm) Η σφράγιση του κενού (μεταξύ πάνελ και δομικού στοιχείου και πάνελ και διερχόμενου σωλήνα) πρέπει να γίνεται με CFS-S ACR. Τα επιστρωμένα πάνελ πρέπει να τοποθετούνται χωνευτά με την επιφάνεια του δαπέδου και στις δύο πλευρές. Ο ελεύθερος χώρος μεταξύ των πάνελ γύρω από τους διερχόμενους πλαστικούς σωλήνες πρέπει να κλείνει με ορυκτοβάμβακα, τουλάχιστον 100 mm γύρω από τους πλαστικούς σωλήνες. Οι σωλήνες πρέπει να καλύπτονται με μόνωση απόζευξης θορύβου που θα διαπερνάει το δάπεδο και όλους τους τοποθετημένους μανδύες CFS-C EL σε κατάσταση LS και CS. Η μόνωση απόζευξης θορύβου περιλαμβάνει μόνωση με βάση το πολυαιθυλένιο μέγ. πάχους 9 mm ή μόνωση πολυεστέρα μέγ. πάχους 4 mm (Thermaflex, ThermoVlieRß B2) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 133 από 172

134 Σωλήνες PE σύμφωνα με το EN , EN και EN και σωλήνες ABS σύμφωνα με το EN και σωλήνες SAN+PVC σύμφωνα με το EN Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε άκαμπτο δάπεδο (t E > 100 mm), σύμφωνα με την 2.1ε), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL Σωλήνες ABS σύμφωνα με το EN , EN και σωλήνες SAN+PVC σύμφωνα με το EN Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε άκαμπτο δάπεδο (t E > 100 mm), σύμφωνα με την 2.1ε), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 134 από 172

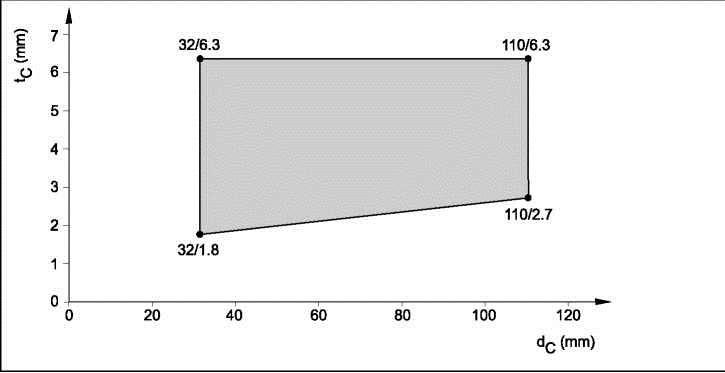

135 Σωλήνες PE σύμφωνα με το EN 15494, EN και το DIN 8074/75 Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε άκαμπτο δάπεδο (t E > 150 mm), σύμφωνα με την 2.1ε), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL Σωλήνες PVC σύμφωνα με το EN , EN , EN , EN , EN ISO και το DIN 8061/62 Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε άκαμπτο δάπεδο (t E > 150 mm), σύμφωνα με την 2.1ε), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 135 από 172

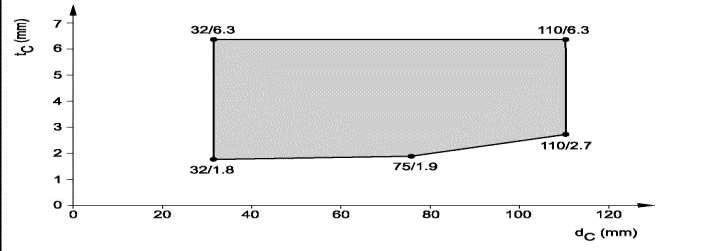

136 Σωλήνες PP, μη ρυθμιζόμενοι Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε άκαμπτο δάπεδο (t E > 150 mm), σύμφωνα με την 2.1ε), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL Εγκρίνονται οι ακόλουθοι τύποι μη-ρυθμιζόμενων σωλήνων PP ενισχυμένων με ορυκτά: Coes Blue Power, Coes PhoNo Fire, Geberit Silent PP,Marley Silent, Ostendorf Skolan db, Pipelife Master 3, Poloplast Polokal NG, Poloplast Polokal 3S, Poloplast Polokal XS, Rehau Raupiano Plus, KE KELIT PhonEx AS, Valsir Triplus, Valsir Silere, Wavin SiTech, Wavin AS Σωλήνες PP σύμφωνα με το EN και το DIN 8077/78 Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε άκαμπτο δάπεδο, (t E > 150 mm), σύμφωνα με την 2.1ε), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 136 από 172

137 Σωλήνες PE, μη-ρυθμιζόμενοι (Geberit Silent db20), Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε άκαμπτο δάπεδο, (t E > 150 mm), σύμφωνα με την 2.1.ε), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL Σωλήνες PVC, μη-ρυθμιζόμενοι (Friatec Friaphon) Εγκεκριμένο εύρος σωλήνων για EI90-U/U, που διέρχονται από Hilti Πυράντοχα Πάνελ CFS-CT B 1S σε άκαμπτο δάπεδο (t E > 150 mm), σύμφωνα με την 2.1ε), σφραγισμένοι με Hilti Πυράντοχο Κολάρο CFS-C EL 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 137 από 172

138 Πλαστικοί σωλήνες με Hilti Πυράντοχο Περιτύλιγμα CFS-W Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Hilti Πυράντοχο Περιτύλιγμα CFS-W EL ή SG (Α 4) τυλίγεται γύρω από το σωλήνα στην κάτω πλευρά της σφράγισης και τοποθετείται εντός του δακτυλιοειδούς κενού έτσι ώστε η εξωτερική ακμή του περιτυλίγματος να είναι «πρόσωπο» με την επιφάνεια του δαπέδου όπως καθορίζεται στο Παράρτημα 1.2. Σε ορισμένες περιπτώσεις απαιτείται επιπρόσθετη προστασία: ΕΠ 9: Πάνελ ορυκτοβάμβακα σύμφωνα με τον Πίνακα εγκατεστημένο γύρω από το σωλήνα στο κενό αέρα μεταξύ των δύο πάνελ με Hilti Πυράντοχη Σφράγιση Διπλού Πάνελ. Πλάτος γύρω από το σωλήνα 100 mm, πάχος 50 mm (ύψος κενού αέρα) Σωλήνες PVC-U με Hilti Πυράντοχη Λωρίδα CFS-W Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ,6 CFS-W SG 75/2,5 EI 90-U/C 125 6,0 CFS-W SG 125/5 EI 90-U/C Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με το EN και το EN και σωλήνες PVC-C σύμφωνα με το EN Σωλήνες PVC-U (C) σύμφωνα με το EN ISO , EN ISO 15493, DIN 8061/ C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ΕΠ 9 <75 2,2-5,6 CFS-W EL 2 EI 60-C/U <75 5,6 CFS-W EL 2 EI 90-C/U > ,2-8,1 CFS-W EL 2 EI 60-C/U Τα αποτελέσματα ισχύουν επίσης για σωλήνες PVC-U σύμφωνα με το EN και το EN και σωλήνες PVC-C σύμφωνα με το EN P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 138 από 172

139 Σωλήνες PE με Hilti Πυράντοχο Περιτύλιγμα CFS-W Σωλήνες PE (C) σύμφωνα με το EN U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ,0 CFS-W SG 75/2,5 EI 90-U/C <75 3,0 CFS-W EL 2 EI 60-C/U Τα αποτελέσματα ισχύουν επίσης για σωλήνες PE σύμφωνα με το EN και το EN Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/ U/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ΕΠ 9 <125 3,1 CFS-W EL 2 EI 60-U/U Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/ U/C Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ,9 CFS-W SG 75/2,5 EI 90-U/C 110 2,7 CFS-W SG 110/4 EI 90-U/C 125 7,1 CFS-W SG 125/5 EI 90-U/C Σωλήνες PE (C) σύμφωνα με το EN ISO 15494, DIN 8074/ C/U Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ΕΠ 9 <75 4,3 CFS-W EL 2 EI 60-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 139 από 172

140 Σωλήνες PE-S2 Geberit Silent-db20 Κατασκευαστής: Geberit Int. Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ΕΠ 9 <75 3,6 CFS-W EL 2 EI 120-C/U Σωλήνες PP σύμφωνα με το EN με Hilti Πυράντοχη Λωρίδα CFS-W - C/U Σωλήνες PP Wavin AS ή Phonex AS Κατασκευαστής: Wavin Ireland Ltd ή KeKelit Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ΕΠ 9 <70 4,5 CFS-W EL 2 EI 120-C/U Σωλήνες PP/PP-MV/PP Polokal NG Κατασκευαστής: Poloplast. Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ΕΠ 9 <75 2,6 CFS-W EL 2 EI 120-C/U Σωλήνες PP/Porolen/PP Polokal 3S Κατασκευαστής: Poloplast. Διάμετρος σωλήνα (d c) Πάχος τοιχώματος σωλήνα t c Τύπος περιτυλίγματος (A 4) Μέγεθος (CFS-W SG) Αρ. στρώσεων (CFS-W EL) Επιπρόσθετη προστασία ΕΠ 9 <75 3,8 CFS-W EL 2 EI 120-C/U > ,8 CFS-W EL 2 EI 120-C/U 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 140 από 172

141 Πλαστικοί σωλήνες με Hilti Πυράντοχη Λωρίδα CFS-W P σε άκαμπτο δάπεδο Άκαμπτα δάπεδα σύμφωνα με την 2.1ζ): Το δάπεδο πρέπει να έχει ελάχιστο πάχος 150 mm και να περιλαμβάνει κυψελωτό σκυρόδεμα ή σκυρόδεμα με ελάχιστη πυκνότητα 450 kg/m 3. Η Hilti Πυράντοχη Λωρίδα CFS-W P (A 1) πρέπει να στερεώνεται στο εσωρράχιο της Hilti Πυράντοχης Σφράγισης Διπλού Πάνελ CFS-CT για τύπο σχεδίασης σφράγισης i) και ii) βλέπε Σε περίπτωση τύπου σχεδίασης σφράγισης iii), iv) και v) (ανατρέξτε στην ), η Hilti Πυράντοχη Λωρίδα CFS-W P πρέπει να τοποθετείται από την κάτω και από την πάνω πλευρά. Η λωρίδα της κάτω πλευράς προεξέχει κατά 5 mm από την κάτω επιφάνεια της σφράγισης του πάνελ, ενώ στην πάνω πλευρά, η Hilti Πυράντοχη Λωρίδα CFS-W P πρέπει να τοποθετείται χωνευτά με την πάνω επιφάνεια της σφράγισης του πάνελ. Δακτυλιοειδές κενό μεταξύ της σφράγισης του σωλήνα και του διπλού πάνελ που είναι σφραγισμένο με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR - υλικό (A 6): ακρυλικό σφραγιστικό με βάση το νερό. Τα πάνελ πρέπει να τοποθετούνται στο άνοιγμα της κατασκευής του δαπέδου. Τοποθετούνται το ένα απέναντι από το άλλο και χωνευτά με την επιφάνεια του δαπέδου μόνο στην πάνω πλευρά. Η Hilti Πυράντοχη Λωρίδα CFS-W P είναι λωρίδα με βάση το γραφίτη με πλάτος 50 mm και πάχος 2 mm. Το χρησιμοποιούμενο μήκος εξαρτάται από τη διάμετρο του σωλήνα, τη μόνωση και την ομάδα κατασκευής (ΟΚ). Σε κατασκευή δαπέδου, η Hilti Πυράντοχη Λωρίδα CFS-W P υποστηρίζεται από διατομές Z (F) που κατασκευάζονται από χαλύβδινο έλασμα με πάχος που ξεκινάει από 0,5 mm και πλάτος 20 mm. Οι διατομές Z κατασκευάζονται με οριζόντιο τμήμα 70 mm και 10 mm και κατακόρυφο τμήμα 55 mm. Οι διατομές Z (F) υποστηρίζουν μόνο την κάτω λωρίδα. Η πάνω λωρίδα - όταν τοποθετείται - πρέπει να μην υποστηρίζεται. Αριθμός διατομών Ζ: Κατασκευή Υλικό Σωλήνα Διάμετρος σωλήνα Θέση λωρίδας CFS-W P Αριθμός διατομών Ζ Θέση διατομών Ζ Πλαστικό 75 (mm) Στην κάτω πλευρά του > 75 (mm) δαπέδου 3 2 Τοποθετείται στη θέση του κάτω πάνελ, συγκρατώντας της σφράγιση του σωλήνα και στην άλλη πλευρά που βρίσκεται στην πάνω επιφάνεια του κάτω πάνελ, κάτω από το πάνω πάνελ ή στην πάνω επιφάνεια του πάνω πάνελ. Δάπεδο - Σύνθετο αλουμίνιο, - Χάλυβας, - Χαλκός Όλες οι εγκεκριμένες διάμετροι Στην κάτω και την πάνω πλευρά του δαπέδου χωρίς μη διαθέσιμο 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 141 από 172

142 Hilti σφράγιση διπλού πάνελ CFS-CT, που διαπερνάται από πλαστικό σωλήνα σύμφωνα με την , σφραγισμένο με Hilti Πυράντοχη Λωρίδα CFS-W P. Αν το πάχος του δαπέδου είναι μεγαλύτερο από 100 mm, έτσι ώστε τα πάνελ να τοποθετούνται σε άμεση επαφή μεταξύ τους, χωνευτά μόνο με την πάνω επιφάνεια του δαπέδου. Η διατομή Ζ φαίνεται τοποθετημένη μεταξύ των δύο πάνελ, υποστηρίζοντας τη λωρίδα. Η λωρίδα προεξέχει από τη σφράγιση μόνο στην πλευρά του εσωρραχίου κατά 5 mm. Οι σωλήνες πρέπει να υποστηρίζονται μόνο στην πάνω πλευρά, μέγιστη απόσταση 250 mm πάνω από τη στάθμη του δαπέδου. 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 142 από 172

143 Σωλήνες, σφραγισμένοι με Hilti Πυράντοχη Λωρίδα CFS-W P - παραλλαγές σχεδίασης σφράγισης σε δάπεδο Τύπος σχεδίασης σφράγισης Προϊόν σφράγισης (A 1) Δακτυλιοειδής σφράγιση (A2) Βασικά σχέδια i) Μη-μονωμένος πλαστικός σωλήνας CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR ii) Μονωμένος πλαστικός σωλήνας CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 143 από 172

144 iii) Μονωμένος (CS) Σωλήνας από σύνθετο αλουμίνιο CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR iv) Μονωμένος (CS) μεταλλικός σωλήνας CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 144 από 172

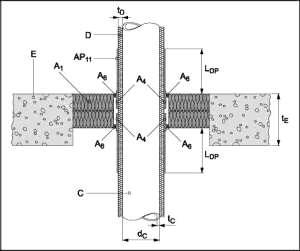

145 v) Μονωμένος (CS) μεταλλικός σωλήνας με επιπρόσθετη προστασία D2 (200 mm) CFS-W P Τυπικός αριθμός στρώσεων Ακρυλικό σφραγιστικό CFS-S ACR 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 145 από 172

146 Μόνωση σωλήνων Τοπική/ενισχυμένη μόνωση σωλήνων (LS) Συνεχής/ενισχυμένη μόνωση σωλήνων (CS) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 146 από 172

147 Ομάδες στρώσεων Υπάρχουν διάφορες ομάδες στρώσεων, οι οποίες καθορίζουν τον αριθμό στρώσεων της Hilti Πυράντοχης Λωρίδας CFS-W P. Ο αριθμός της συγκεκριμένης ομάδας κατασκευής (ΟΚ) = αριθμός στρώσεων σχετίζεται πάντα από τον αριθμό χρησιμοποιούμενων στρώσεων CFS-W P. (Για παράδειγμα, ομάδα κατασκευής 4 σημαίνει πάντα 4 τυλιγμένες στρώσεις CFS-W P.) Πλαστικοί σωλήνες: Ομάδα στρώσεων Εύρος διαμέτρων (mm) Αριθμός στρώσεων * > * Αυτή η ομάδα κατασκευής χρησιμοποιείται μόνο για σωλήνες PE που διαθέτουν ελαστομερή μόνωση Σωλήνες σύνθετου αλουμινίου: Όταν ο σωλήνας χρησιμοποιείται σε διαμόρφωση άκρου σωλήνα U/C, θα ισχύει ο ακόλουθος αριθμός στρώσεων. Ομάδα στρώσεων Εύρος διαμέτρων (mm) Αριθμός στρώσεων 1 16 έως έως P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 147 από 172

148 Μεταλλικοί σωλήνες: Όταν ο σωλήνας χρησιμοποιείται σε διαμόρφωση άκρου σωλήνα C/U, θα ισχύει ο ακόλουθος αρ Ομάδα στρώσεων Εύρος διαμέτρων (mm) Αριθμός στρώσεων 1 10 έως >42 έως >114 έως Διαχωρισμός περασμάτων Για διαχωρισμούς α 2 -α 3, ανατρέξτε στα ακόλουθα άρθρα. (Άποψη από πάνω) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 148 από 172

149 Πλαστικοί σωλήνες σφραγισμένοι με Hilti Πυράντοχη Λωρίδα CFS-W P που διέρχονται από σφράγιση διπλού πάνελ CFS-CT Σωλήνες PE σύμφωνα με το EN , EN , EN για EI 90-U/U Σωλήνες PE σύμφωνα με το EN , EN , EN , Σχεδίαση σφράγισης: i) σύμφωνα με την Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 έως 56 3, >56 έως 75 3, >75 έως 125 3,5 έως 4, EI 90-U/U, E 90-U/U 6 >125 έως 160 6, Σωλήνες PE σύμφωνα με το EN , EI 90-U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 149 από 172

150 Σωλήνες PE σύμφωνα με το EN , EN , EN για EI 120-U/U Για EI 120-U/U: Σωλήνες PE σύμφωνα με το EN , EN , EN , Σχεδίαση σφράγισης: i) σύμφωνα με την Στρώσεις Διάμετρος σωλήνα d c Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α 2 (mm) Διαχωρισμός α 3 (mm) 2 32 έως 56 3, >56 έως 75 3, >75 έως 90 3, EI 120-U/U, E 120-U/U έως 160 6, Σωλήνες PE σύμφωνα με το EN , EI 120-U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 150 από 172

151 Σωλήνες PE (μονωμένοι) σύμφωνα με το EN , EN ,EN για EI 90-U/U Σωλήνες PE σύμφωνα με το EN , EN , EN , Σχεδίαση σφράγισης: ii) σύμφωνα με την Ελαστομερής μόνωση: ανατρέξτε στην Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Πάχος μόνωσης σωλήνα (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) ,0 9,0 έως 21, > ,0 9,0/9,5 έως 21,5/22, EI 90-U/U, E 90-U/U 5 > ,0 έως 3,5 9,5 έως 23, Σωλήνες PE με ελαστομερή μόνωση σύμφωνα με το EN , EI 90-U/U Πάχος ελαστομερούς μόνωσης (mm) Διάμετρος σωλήνα 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 151 από 172

152 Σωλήνες PE (Geberit Silent db20) για EI 90-U/U Σωλήνες PE, τίτλος Geberit Silent db20, Σχεδίαση σφράγισης: i) σύμφωνα με την Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) , >56 έως 75 3,2 έως 3, >75 έως 110 3,6 έως 6, EI 90-U/U, E 120-U/U 6 >110 έως 160 6,0 έως 7, PE, Geberit Silent db20 - EI90 Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 152 από 172

153 Σωλήνες PE (Geberit Silent db20) για EI 120-U/U Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) 3 63 έως 75 3,2 έως 3, >75 έως 110 3,6 έως 6, EI 120-U/U, E 120-U/U 6 >110 έως 160 6,0 έως 7, Geberit Silent db20, EI 120-U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm)l 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 153 από 172

154 Σωλήνες PE σύμφωνα με το EN για EI 90-U/C Σωλήνες PE σύμφωνα με το EN 15494, Σχεδίαση σφράγισης: i) σύμφωνα με την Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) 2 32 (1,8/6,9) έως 50 (1,8/6,9) >50 (1,8/6,8) έως 63 (1,8/6,8) έως 75 (1,9/6,8) >75 (1,9/6,8) έως 90 (2,2/7,1) έως 125 (3,1/7,1) EI 90-U/C, E 90-U/C 6 >125 (3,5/9,1) έως 140 (3,5/9,1) έως 160 (4,0/9,1) Σωλήνες PE σύμφωνα με το EN 15494, EI 90-U/C Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm)l 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 154 από 172

155 Σωλήνες PE σύμφωνα με το EN για EI 120-U/C Σωλήνες PE σύμφωνα με το EN 15494, Σχεδίαση σφράγισης: i) σύμφωνα με την Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) 2 32 (1,8/4,6) έως 050 (1,8/4,6) >50 (1,8/6,8) έως 63 (1,8/6,8) έως 75 (1,9/6,8) >75 (2,2/7,1) έως 90 (2,2/7,1) έως 125 (3,1/7,1) EI 120-U/C, E 120-U/C 6 >125 έως 140 3,5 έως 9, , Σωλήνες PE σύμφωνα με το EN 15494, EI 120-U/C Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 155 από 172

156 Σωλήνες PP, μη-ρυθμιζόμενοι, για EI 90-U/U Ακουστικοί σωλήνες PP, μη-ρυθμιζόμενοι, Σχεδίαση σφράγισης: i) σύμφωνα με την Τίτλος: Coes Blue Power, Coes PhoNo Fire, Geberit Silent PP, Marley Silent, Ostendorf Skolan db, Pipelife Master 3, Poloplast Polokal NG, Poloplast Polokal 3S, Poloplast Polokal XS, Rehau Raupiano Plus, Kekelit PhonEX AS, Valsir Triplus, Valsir Silere, Wavin SiTech, Wavin AS Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) 2 32 (1,8/4,0) έως 50 (1,8/4,0) έως 58 (4,0/4,0) (1,9/3,8) έως 75 (1,9/3,8) >75 (2,2/5,3) έως 90 (2,2/5,3) έως 125 (3,1/5,3) EI 90-U/U, E 120-U/U 6 >125 (3,9/7,5) έως 160 (3,9/7,5) Σωλήνες PP, μη-ρυθμιζόμενοι, EI 90 U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 156 από 172

157 Σωλήνες PP, μη-ρυθμιζόμενοι, για EI 120-U/U Ακουστικοί σωλήνες PP, μη-ρυθμιζόμενοι, Σχεδίαση σφράγισης: i) σύμφωνα με την Τίτλος: Coes Blue Power, Coes PhoNo Fire, Geberit Silent PP, Marley Silent, Ostendorf Skolan db, Pipelife Master 3, Poloplast Polokal NG, Poloplast Polokal 3S, Poloplast Polokal XS, Rehau Raupiano Plus, Kekelit PhonEX AS, Valsir Triplus, Valsir Silere, Wavin SiTech, Wavin AS Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) 2 32 (1,8/4,0) έως 50 (1,8/4,0) έως 58 (4,0/4,0) (1,9/3,8) έως 75 (1,9/3,8) >75 (2,2/5,3) έως 90 (2,2/5,3) έως 125 (3,1/5,3) EI 120-U/U, E 120-U/U 6 >125 (3,9/7,5) έως 160 (3,9/7,5) Σωλήνες PP, μη-ρυθμιζόμενοι, EI 120 U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 157 από 172

158 Σωλήνες PVC σύμφωνα με το EN για EI 90-U/U Σωλήνες PVC σύμφωνα με το EN , Σχεδίαση σφράγισης: i) σύμφωνα με την Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) 2 32 (1,8/5,6) έως 50 (1,8/5,6) >50 (2,2/5,6) έως 75 (2,2/5,6) >75 (2,2/9,3) έως 110 (2,2/9,3) έως 125 (2,5/9,3) EI 90-U/U, E 120-U/U 6 >125 (2,8/6,7) έως 140 (2,8/6,7) , Σωλήνες PVC σύμφωνα με το EN , EI 90-U/U Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 158 από 172

159 Σωλήνες PVC σύμφωνα με το EN για EI 120-U/C Σωλήνες PVC σύμφωνα με το EN , Σχεδίαση σφράγισης: i) σύμφωνα με την Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) 2 32 (1,8/5,6) έως 50 (1,8/5,6) έως 75 (2,2/5,6) >75 (2,2/9,3) έως 125 (2,5/9,3) έως 140 (2,5/7,7) έως 160 (2,5/7,7) EI 120-U/C, E 120-U/U Σωλήνες PVC σύμφωνα με το EN EI 120 -U/C Πάχος τοιχώματος σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 159 από 172

160 Σωλήνες από σύνθετο αλουμίνιο με ελαστομερή μόνωση, που διέρχονται από σφράγιση διπλού πάνελ CFS-CT, εφοδιασμένοι με Hilti πυράντοχη λωρίδα CFS-W P και στόκο κενών σε δάπεδο Rehau Rautitan Stabil, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P : EI 90-U/C, E120-U/C Υλικό: PE-Xa/AL/PE-HD, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) Στρώσεις ,6 8,0 έως 32, ,0 9,0 έως 35, EI 90-U/C, E 120 : EI 120-U/C, E120-U/C Υλικό: PE-Xb/AL/PE-HD, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) Στρώσεις ,6 8,0 έως 32, ,0 9,0 έως 35, EI 120-U/C, E 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 160 από 172

161 Uponor MLC, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P : EI 90-U/C, E120-U/C Υλικό: PE-RT/AL/PE-RT, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) Στρώσεις ,0 8,0 έως 32, ,0 9,0 έως 35, EI 90-U/C, E 120-U/C ,5 9,5 έως 40, : EI 120-U/C, E120-U/C Υλικό: PE-RT/AL/PE-RT, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) Στρώσεις ,0 8,0 έως 32, ,0 9,0 έως 35, EI 120-U/C E 120-U/C ,5 9,5 έως 40, P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 161 από 172

162 Kekelit Kelox, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P : EI 90-U/C, E120-U/C Υλικό: PE-X/AL/PE-X, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) Στρώσεις ,0 8,0 έως 32, ,0 9,0 έως 35, EI 90-U/C, E 120-U/C ,5 9,5 έως 35, : EI 120-U/C Υλικό: PE-X/AL/PE-X, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) Στρώσεις ,0 8,0 έως 32, ,0 9,0 έως 35, EI 120-U/C, E 120-U/C ,5 9,5 έως 35, P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 162 από 172

163 Geberit Mepla, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P : EI 90-U/C, E120-U/C Υλικό: PE-Xb/AL/PE-HD, τύπος σφράγισης iii) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) Στρώσεις ,3 8,0 έως 32, ,0 9,0 έως 35, EI 90-U/C, E 120-U/C ,7 9,5 έως 40, P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 163 από 172

164 Μεταλλικοί σωλήνες με ελαστομερή μόνωση, που διέρχονται από σφράγιση διπλού πάνελ CFS-CT, εφοδιασμένοι με Hilti πυράντοχη λωρίδα CFS-W P και στόκο κενών Μονωμένοι χάλκινοι σωλήνες, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P : EI 90-C/U Υλικό: χαλκός, τύπος σφράγισης iv) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) Στρώσεις ,0 7,5 έως 32, >10 έως 42 1,0 έως 1,2 7,5/9,0 έως 32,0/36, EI 90-C/U, E 120-C/U Χάλκινοι σωλήνες με ελαστομερή μόνωση, σφραγισμένοι με CFS-W P για EI90-C/U και E 120-C/U Πάχος σωλήνα (mm) Διάμετρος σωλήνα (mm)l 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 164 από 172

165 Μονωμένοι χαλύβδινοι σωλήνες, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P : EI 90-C/U Υλικό: χάλυβας, τύπος σφράγισης v) σύμφωνα με την Εγκεκριμένο υλικό μόνωσης σωλήνων: βλέπε Στρώσεις Διάμετρος σωλήνα dc Ø (mm) Πάχος τοιχώματος σωλήνα t c (mm) Διαχωρισμός α2 (mm) Διαχωρισμός α3 (mm) Στρώσεις ,0 7,5 έως 32, > 10 1,0 7,5/32,0 έως έως 42 1,2 9,0/36,0 έως έως 114 3,4 15,0/43,0 EI 90-C/U, E 120-C/U 3 >114 έως 219 3,4 έως 6,3 15,0/19,0 έως 43,0/50, Μονωμένοι χαλύβδινοι σωλήνες, που διέρχονται από CFS-CT, σφραγισμένοι με CFS-W P για EI 90-C/U Πάχος μόνωσης σωλήνα (mm) Διάμετρος σωλήνα (mm) 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 165 από 172

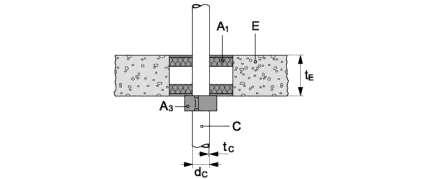

166 Σωλήνες από σύνθετο αλουμίνιο με αφρώδη ελαστομερή μόνωση σύμφωνα με τον Πίνακα 4 και Hilti Πυράντοχο Κολάρο CFS-C P Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες βλέπε Παράρτημα 4): Για την προδιαγραφή του αφρώδους ελαστομερούς μονωτικού υλικού που θα χρησιμοποιηθεί, βλέπε πίνακα 4. Το Hilti Πυράντοχο Κολάρο CFS-C P (A 3) εγκαθίσταται στην κάτω πλευρά της σφράγισης, στερεωμένο με ντίζες, ροδέλες και περικόχλια όπως καθορίζεται στο Παράρτημα 1.2. Σε ορισμένες περιπτώσεις απαιτείται επιπρόσθετη προστασία: ΕΠ 9: Πάνελ ορυκτοβάμβακα σύμφωνα με τον Πίνακα εγκατεστημένο γύρω από το σωλήνα στο κενό αέρα μεταξύ των δύο πάνελ με Hilti Πυράντοχη Σφράγιση Διπλού Πάνελ. Πλάτος γύρω από το σωλήνα 100 mm, πάχος 50 mm (ύψος κενού αέρα). Τοπική μόνωση, ενισχυμένη (LS) Σωλήνες (C) με τοπική μόνωση (D) - ενισχυμένη - U/C PE-Xb/Al/PE-HD Geberit Mepla, Κατασκευαστής: Geberit Σωλήνας Μόνωση Διάσταση κολάρου (Α 3) Αρ. αγκίστρων διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) μήκος (L D) 40 3, CFS-C P 63/2 2 EI 90-U/C 63 4, CFS-C P 75/2.5 3 EI 90-U/C 75 4, CFS-C P 90/3 3 EI 90-U/C PE-X/Al/PE "KELOX KM 110 Κατασκευαστής: KeKelit Kunststoffwerk διάμετρος (d c) Σωλήνας πάχος τοιχώματος (t c) πάχος (t D) Μόνωση μήκος (L D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων CFS-C P 50/1.5 2 EI 90-U/C CFS-C P 75/2.5 3 EI 90-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 166 από 172

167 Σωλήνες (C) με συνεχή μόνωση (D) - ενισχυμένη U/C PE-Xb/Al/PE-HD Geberit Mepla Κατασκευαστής: Geberit Σωλήνας Μόνωση διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,3 8.0 (AF1) CFS-C P 50/1.5 2 EI 120-U/C 16 2,3 32,0 (AF6) CFS-C P 90/3 3 EI 120-U/C 32 3,0 9,0 (AF1) CFS-C P 50/1.5 2 EI 120-U/C 32 3,0 35,0 (AF6) CFS-C P 110/4 4 EI 120-U/C PE-X/Al/PE "KELOX KM 110 Κατασκευαστής: KeKelit Kunststoffwerk Σωλήνας Μόνωση διάμετρος (d c) πάχος τοιχώματος (t c) πάχος (t D) Διάσταση κολάρου (Α 3) Αρ. αγκίστρων Επιπρόσθετη προστασία ΕΠ ,0 8.0 (AF1) CFS-C P 50/1.5 2 EI 120-U/C 16 2,0 32,0 (AF6) CFS-C P 90/3 3 EI 120-U/C 32 3,0 9,0 (AF1) CFS-C P 50/1.5 2 EI 120-U/C 32 3,0 35,0 (AF6) CFS-C P 110/4 4 EI 120-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 167 από 172

168 Σωλήνες σύνθετου αλουμινίου και πλαστικοί σωλήνες με μόνωση από ορυκτοβάμβακα σύμφωνα με τον Πίνακα 3 Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): Συνεχής μόνωση, ενισχυμένη (CS) Σωλήνες σύνθετου αλουμινίου (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C PE-Xb/Al/PE-HD pipes Geberit Mepla Κατασκευαστής: Geberit Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 16 2,3 20 EI 180-U/C 32 3,0 20 EI 180-U/C 75 4,7 20 EI 180-U/C Σωλήνες VPE/Al/VPE Kelox KM 110 Κατασκευαστής: KeKelit Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 16 2,0 20 EI 180-U/C 32 3,0 20 EI 180-U/C 75 7,5 20 EI 180-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 168 από 172

169 Σωλήνες PE (C) με συνεχή μόνωση (D) - ενισχυμένη - U/C Σωλήνες PE-Xa Rautitan flex Κατασκευαστής: Rehau Διάμετρος σωλήνα (d C) Πάχος τοιχώματος σωλήνα (t C) Πάχος μόνωσης (t D) 16 2,2 20 EI 180-U/C 32 4,4 20 EI 180-U/C 63 8,6 20 EI 180-U/C 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 169 από 172

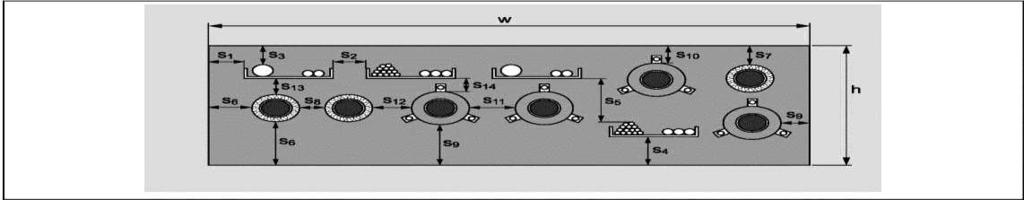

170 2.7. Άκαμπτοι τοίχοι σύμφωνα με την 2.1 στ), ελάχιστο πάχος 250 mm Σφράγιση περασμάτων: Δύο Hilti Πυράντοχα Πάνελ CFS-CT B 1S mm (A 1) ή πάνελ ορυκτοβάμβακα σύμφωνα με τον Πίνακα 1 επιστρωμένα με Hilti Πυράντοχη Επίστρωση CFS-CT (A 1), ξηρό πάχος επίστρωσης 0,7 mm στην εξωτερική πλευρά 13, όλες οι κομμένες ακμές των πάνελ σφραγισμένες με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR, τα υπόλοιπα κενά γύρω από καλώδια / στηρίξεις καλωδίων (σχάρες, σκάλες, κτλ.) και άλλες εγκαταστάσεις γεμισμένα με Hilti Πυράντοχο Ακρυλικό Σφραγιστικό CFS-S ACR. Τα πάνελ πρέπει να τοποθετηθούν «πρόσωπο» με την επιφάνεια του δομικού στοιχείου σε κάθε πλευρά του τοίχου. Μέγιστη απόσταση για 1 στήριξη εγκατάστασης: 250 mm. Μέγιστο μέγεθος σφράγισης: 1200 x 1200 mm (πλάτος x ύψος) για ταξινόμηση EI 120, 1200 x 2000 mm (πλάτος x ύψος) για ταξινόμηση EI 90. Ελάχιστες αποστάσεις σε mm (βλέπε εικόνα παρακάτω): s 1 = 0 s 2 = 0 s 3 = 0 s 4 = 0 s 5 = 50 s 6 = 3 s 7 = 3 s 8 = 0 s 9 = 17 s 10 = 17 s 11 = 0 s 12 = 30 s 13 = 3 s 14 = 40 (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και ακμής σφράγισης (απόσταση μεταξύ στηρίξεων καλωδίων) (απόσταση μεταξύ καλωδίων και άνω ακμής σφράγισης) (απόσταση μεταξύ στηρίξεων καλωδίων και κάτω ακμής σφράγισης) (απόσταση μεταξύ καλωδίων και στήριξης καλωδίων από πάνω) (απόσταση μεταξύ μεταλλικών σωλήνων και ακμής σφράγισης) (απόσταση μεταξύ μεταλλικών σωλήνων και άνω ακμής σφράγισης) (απόσταση μεταξύ μεταλλικών σωλήνων) (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων και ακμής σφράγισης) (απόσταση μεταξύ πλαστικών σωλήνων/πλαστικών συσκευών κλεισίματος και άνω ακμής σφράγισης) (απόσταση μεταξύ πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) (απόσταση μεταξύ μεταλλικών σωλήνων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και μεταλλικών σωλήνων) (απόσταση μεταξύ καλωδίων/στηρίξεων καλωδίων και πλαστικών σωλήνων/συσκευών κλεισίματος σωλήνων) 12 Μπορούν να χρησιμοποιηθούν επίσης Hilti Πυράντοχα Πάνελ CFS-CT B 2S (επιστρωμένα και στις δύο πλευρές) 13 Το πάνελ μπορεί να είναι επιστρωμένο και στις δύο πλευρές 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 170 από 172

171 Διερχόμενες εγκαταστάσεις: (μονή, πολλαπλές ή μικτή) Κενή σφράγιση (χωρίς εγκαταστάσεις) * Κατασκευαστικές λεπτομέρειες (για σύμβολα και συντομογραφίες, βλέπε Παράρτημα 4): * Αν προστεθούν εγκαταστάσεις αργότερα σε μία κενή σφράγιση, θα μπορούν να προστεθούν μόνο οι εγκαταστάσεις που αναγράφονται στους πίνακες που ακολουθούν, οι οποίες ικανοποιούν τα κριτήρια τις απαιτούμενης ταξινόμησης Μέγιστο μέγεθος 1200 mm x 2000 mm 2 (πλάτος w x ύψος h) EI 90 6P02797 ETA-11/0429 με ημερομηνία 22/08/2016 σελίδα 171 από 172
