ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ και ΕΓΚΑΤΑΣΤΑΣΗΣ 2013

Transcript

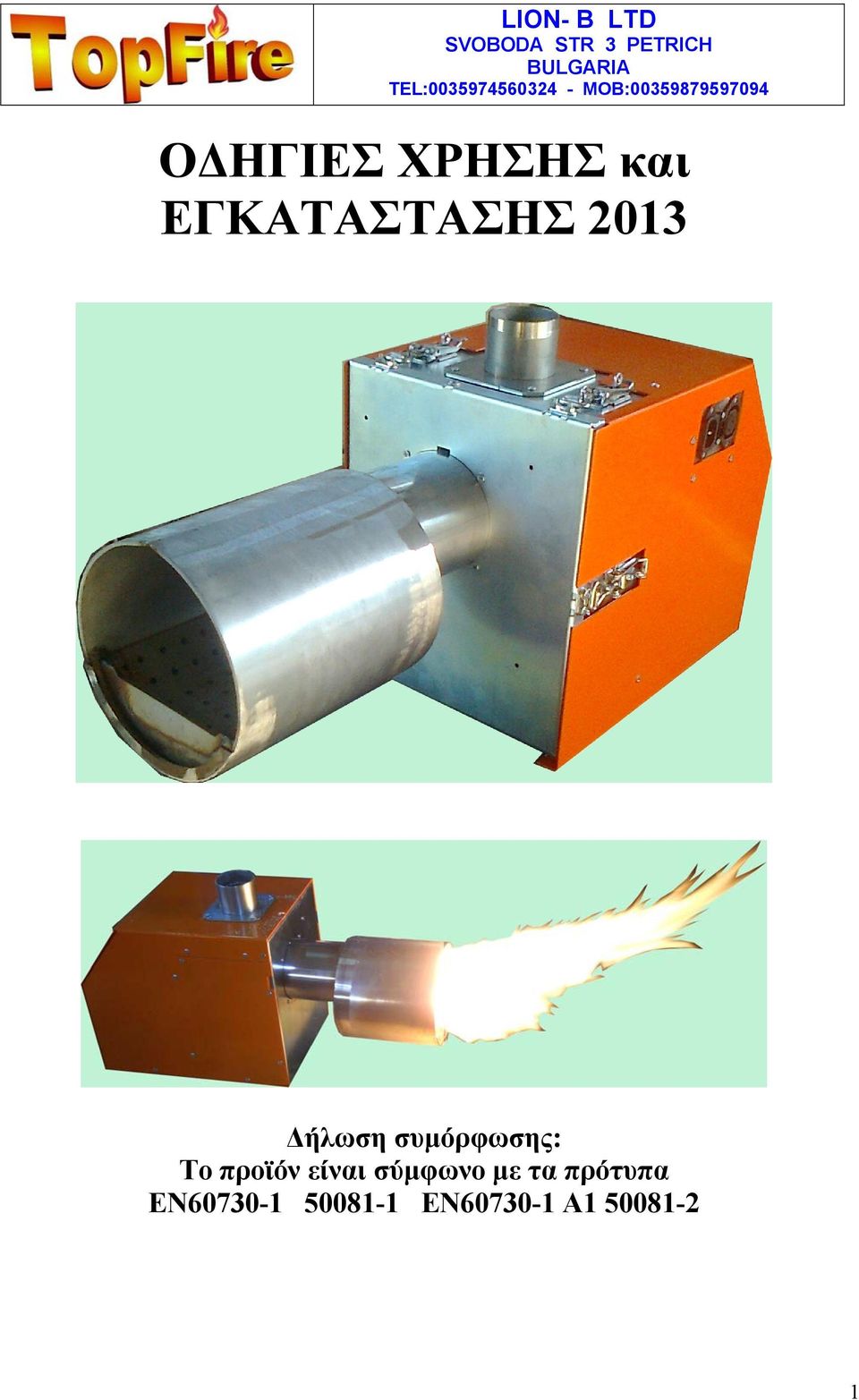

1 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ και ΕΓΚΑΤΑΣΤΑΣΗΣ 2013 Δήλωση συμόρφωσης: Το προϊόν είναι σύμφωνο με τα πρότυπα ΕΝ ΕΝ Α

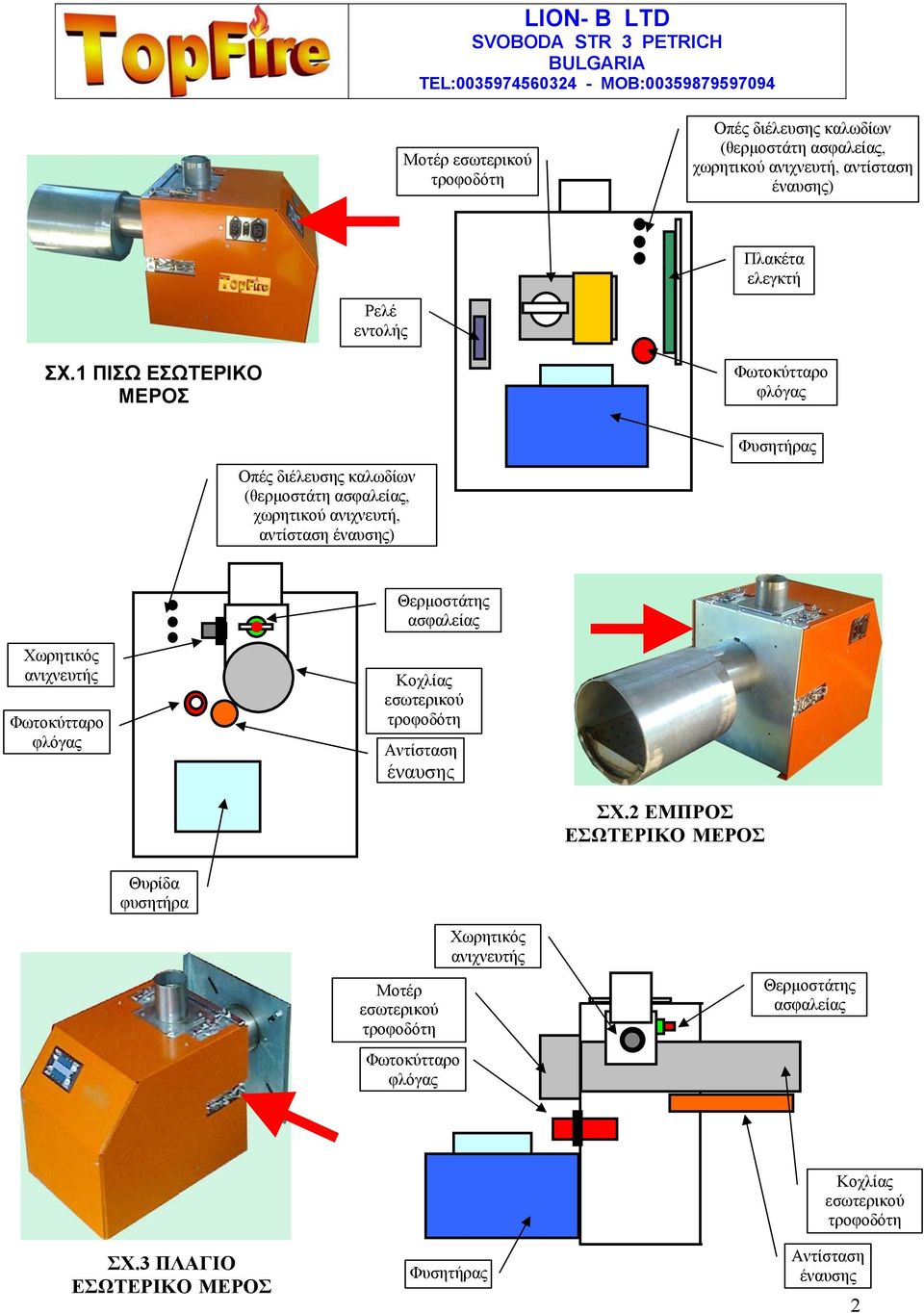

2 Μοτέρ εσωτερικού τροφοδότη Οπές διέλευσης καλωδίων (θερμοστάτη ασφαλείας, χωρητικού ανιχνευτή, αντίσταση έναυσης) Πλακέτα ελεγκτή Ρελέ εντολής ΣΧ.1 ΠΙΣΩ ΕΣΩΤΕΡΙΚΟ ΜΕΡΟΣ Φωτοκύτταρο φλόγας Οπές διέλευσης καλωδίων (θερμοστάτη ασφαλείας, χωρητικού ανιχνευτή, αντίσταση έναυσης) Φυσητήρας Θερμοστάτης ασφαλείας Χωρητικός ανιχνευτής Φωτοκύτταρο φλόγας Κοχλίας εσωτερικού τροφοδότη Αντίσταση έναυσης ΣΧ.2 ΕΜΠΡΟΣ ΕΣΩΤΕΡΙΚΟ ΜΕΡΟΣ Θυρίδα φυσητήρα Μοτέρ εσωτερικού τροφοδότη Φωτοκύτταρο φλόγας Χωρητικός ανιχνευτής Θερμοστάτης ασφαλείας ΣΧ.3 ΠΛΑΓΙΟ ΕΣΩΤΕΡΙΚΟ ΜΕΡΟΣ Φυσητήρας Κοχλίας εσωτερικού τροφοδότη Αντίσταση έναυσης 2

3 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 1. Πίνακας ελέγχου: Χρήση και λειτουργίες 1.1 Λυχνίες/ενδείξεις L1 L3 L4 P1 P2 ESC SET START STOP D4 D1 D3 D2 + _ P3 P4 TA Λυχνία Σταθερά αναμμένη Αναβοσβήνει L1 Φάση σταθεροποίησης φλόγας Φάση εκκίνησης έναυσης L3 Καυστήρας σβηστός Φάση σβησίματος φλόγας L4 Κανονική λειτουργία καύσης Φάση διαμόρφωσης/αναμονής L5 Τροφοδότης σε λειτουργία L6 Αντίσταση ανάφλεξης σε λειτουργία L7 Εξωτ.θερμοστάτης L8 Κυκλοφορητής/εσ.τροφοδότης σε λειτουργία D1 Επίπεδο ισχύος λειτουργίας Αλλαγή επιπέδου ισχύος D2 Όριο θερμοκρασίας νερού λέβητα Αλλαγή ορίου θερμοκρασίας νερού λέβητα D3 Τρέχουσα θερμοκρασία νερού λέβητα D4 Αν η παράμετρος Α31=0 τότε Πρόγραμμα λειτουργίας Ι-> pellet, Ι Ι -> Ξύλο Αν η παράμετρος Α31=1 τότε Ι-> Πρόγραμμα pellet 1, Ι Ι -> Πρόγραμμα pellet 2 L5 L6 L7 L8 3

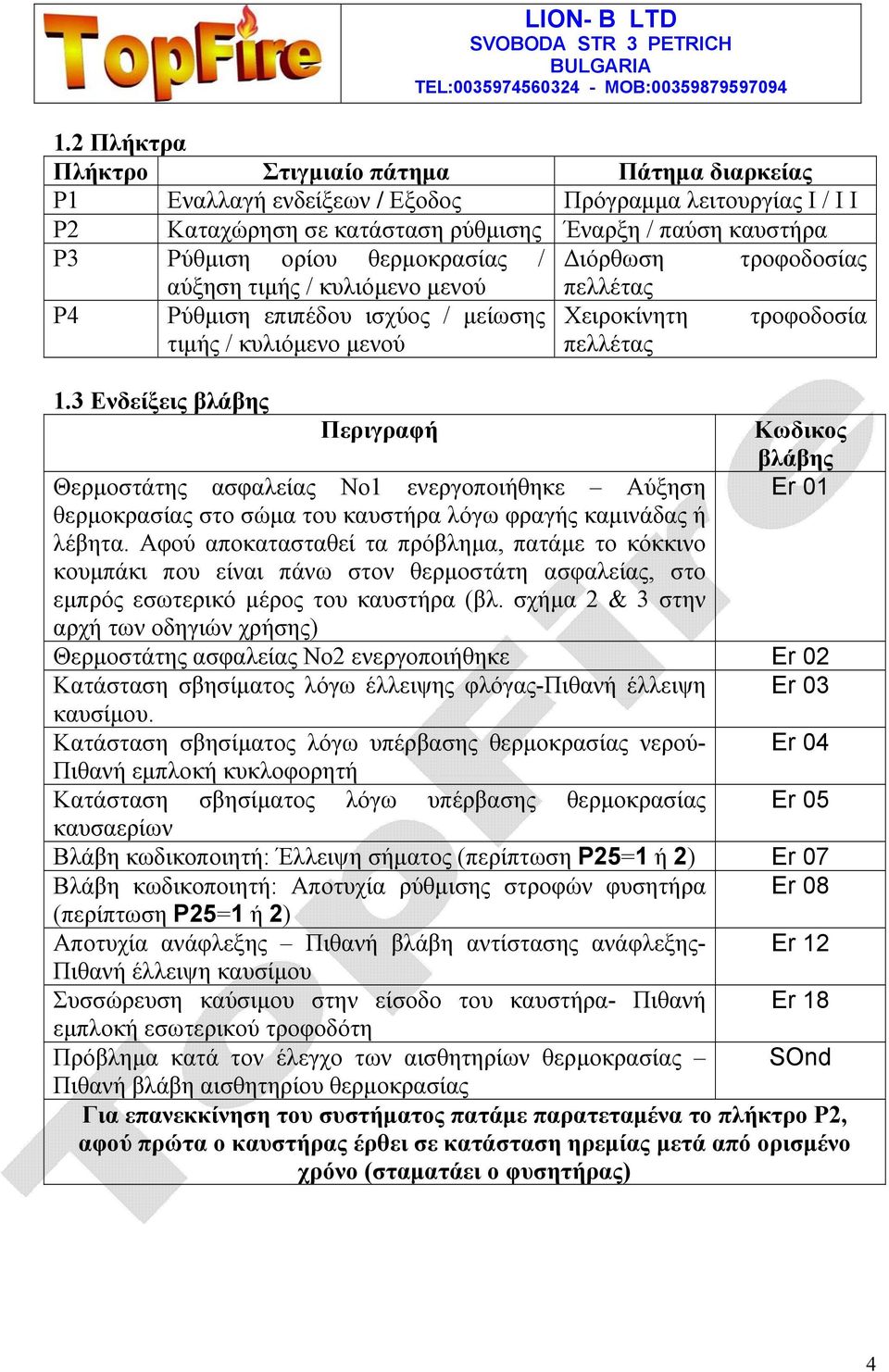

4 1.2 Πλήκτρα Πλήκτρο Στιγμιαίο πάτημα Πάτημα διαρκείας P1 Εναλλαγή ενδείξεων / Εξοδος Πρόγραμμα λειτουργίας Ι / Ι Ι P2 Καταχώρηση σε κατάσταση ρύθμισης Έναρξη / παύση καυστήρα P3 Ρύθμιση ορίου θερμοκρασίας / Διόρθωση τροφοδοσίας P4 αύξηση τιμής / κυλιόμενο μενού Ρύθμιση επιπέδου ισχύος / μείωσης τιμής / κυλιόμενο μενού 1.3 Ενδείξεις βλάβης Περιγραφή πελλέτας Χειροκίνητη πελλέτας Θερμοστάτης ασφαλείας Νο1 ενεργοποιήθηκε Αύξηση θερμοκρασίας στο σώμα του καυστήρα λόγω φραγής καμινάδας ή λέβητα. Αφού αποκατασταθεί τα πρόβλημα, πατάμε το κόκκινο κουμπάκι που είναι πάνω στον θερμοστάτη ασφαλείας, στο εμπρός εσωτερικό μέρος του καυστήρα (βλ. σχήμα 2 & 3 στην αρχή των οδηγιών χρήσης) τροφοδοσία Κωδικος βλάβης Er 01 Θερμοστάτης ασφαλείας Νο2 ενεργοποιήθηκε Er 02 Κατάσταση σβησίματος λόγω έλλειψης φλόγας-πιθανή έλλειψη Er 03 καυσίμου. Κατάσταση σβησίματος λόγω υπέρβασης θερμοκρασίας νερού- Er 04 Πιθανή εμπλοκή κυκλοφορητή Κατάσταση σβησίματος λόγω υπέρβασης θερμοκρασίας Er 05 καυσαερίων Βλάβη κωδικοποιητή: Έλλειψη σήματος (περίπτωση P25=1 ή 2) Er 07 Βλάβη κωδικοποιητή: Αποτυχία ρύθμισης στροφών φυσητήρα Er 08 (περίπτωση P25=1 ή 2) Αποτυχία ανάφλεξης Πιθανή βλάβη αντίστασης ανάφλεξης- Er 12 Πιθανή έλλειψη καυσίμου Συσσώρευση καύσιμου στην είσοδο του καυστήρα- Πιθανή Er 18 εμπλοκή εσωτερικού τροφοδότη Πρόβλημα κατά τον έλεγχο των αισθητηρίων θερμοκρασίας SOnd Πιθανή βλάβη αισθητηρίου θερμοκρασίας Για επανεκκίνηση του συστήματος πατάμε παρατεταμένα το πλήκτρο P2, αφού πρώτα ο καυστήρας έρθει σε κατάσταση ηρεμίας μετά από ορισμένο χρόνο (σταματάει ο φυσητήρας) 4

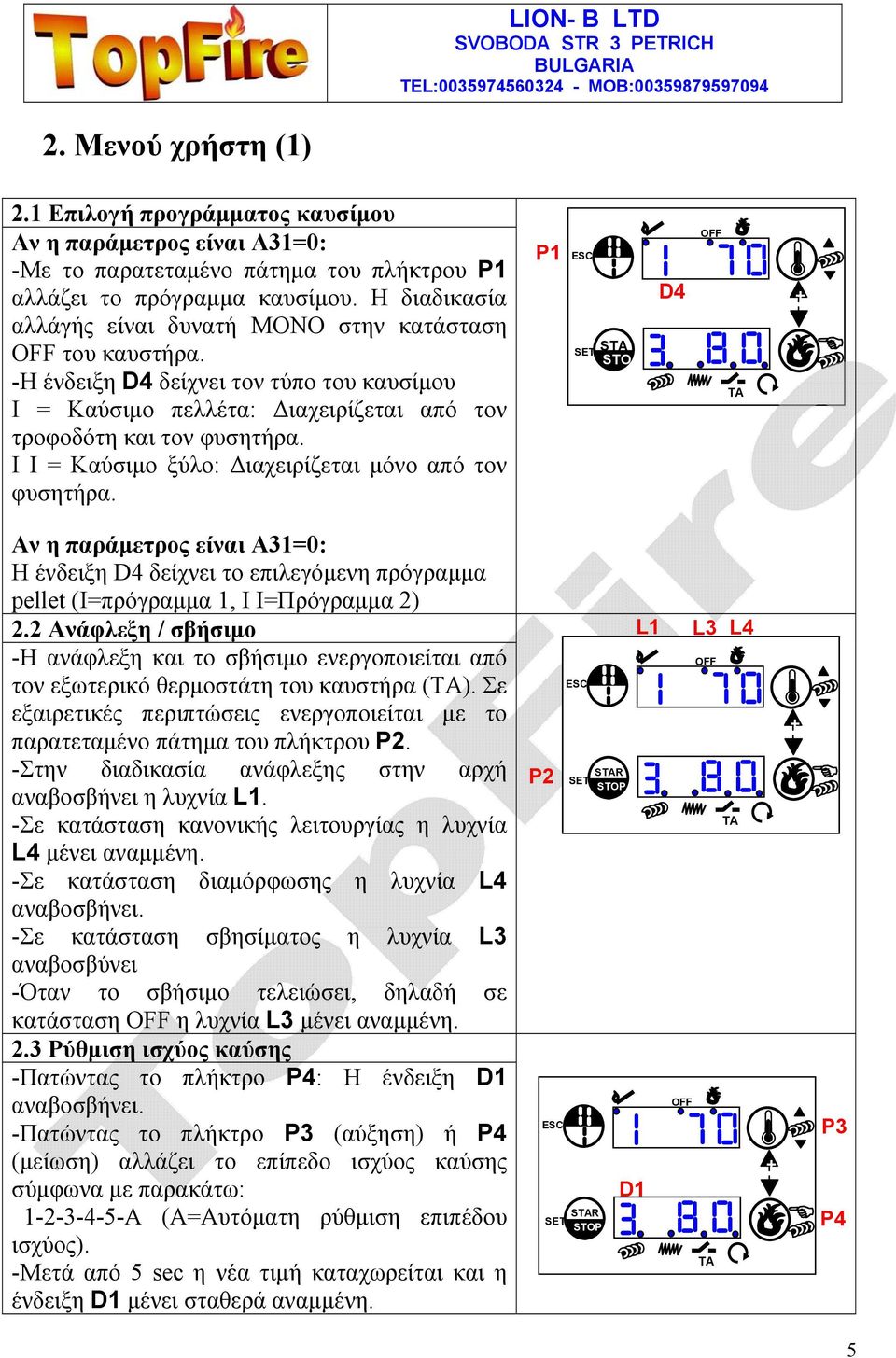

5 2. Μενού χρήστη (1) 2.1 Επιλογή προγράμματος καυσίμου Αν η παράμετρος είναι Α31=0: -Με το παρατεταμένο πάτημα του πλήκτρου P1 αλλάζει το πρόγραμμα καυσίμου. Η διαδικασία αλλάγής είναι δυνατή ΜΟΝΟ στην κατάσταση του καυστήρα. -Η ένδειξη D4 δείχνει τον τύπο του καυσίμου Ι = Καύσιμο πελλέτα: Διαχειρίζεται από τον τροφοδότη και τον φυσητήρα. Ι Ι = Καύσιμο ξύλο: Διαχειρίζεται μόνο από τον φυσητήρα. P1 ESC SET STA STO D4 TA + Αν η παράμετρος είναι Α31=0: Η ένδειξη D4 δείχνει το επιλεγόμενη πρόγραμμα pellet (Ι=πρόγραμμα 1, I I=Πρόγραμμα 2) 2.2 Ανάφλεξη / σβήσιμο -Η ανάφλεξη και το σβήσιμο ενεργοποιείται από τον εξωτερικό θερμοστάτη του καυστήρα (ΤΑ). Σε εξαιρετικές περιπτώσεις ενεργοποιείται με το παρατεταμένο πάτημα του πλήκτρου P2. -Στην διαδικασία ανάφλεξης στην αρχή αναβοσβήνει η λυχνία L1. -Σε κατάσταση κανονικής λειτουργίας η λυχνία L4 μένει αναμμένη. -Σε κατάσταση διαμόρφωσης η λυχνία L4 αναβοσβήνει. -Σε κατάσταση σβησίματος η λυχνία L3 αναβοσβύνει -Όταν το σβήσιμο τελειώσει, δηλαδή σε κατάσταση η λυχνία L3 μένει αναμμένη. 2.3 Ρύθμιση ισχύος καύσης -Πατώντας το πλήκτρο P4: Η ένδειξη D1 αναβοσβήνει. -Πατώντας το πλήκτρο P3 (αύξηση) ή P4 (μείωση) αλλάζει το επίπεδο ισχύος καύσης σύμφωνα με παρακάτω: Α (Α=Αυτόματη ρύθμιση επιπέδου ισχύος). -Μετά από 5 sec η νέα τιμή καταχωρείται και η ένδειξη D1 μένει σταθερά αναμμένη. P2 ESC ESC STAR SET TSTOP STAR SET TSTOP L1 D1 L3 L4 TA TA + + P3 P4 5

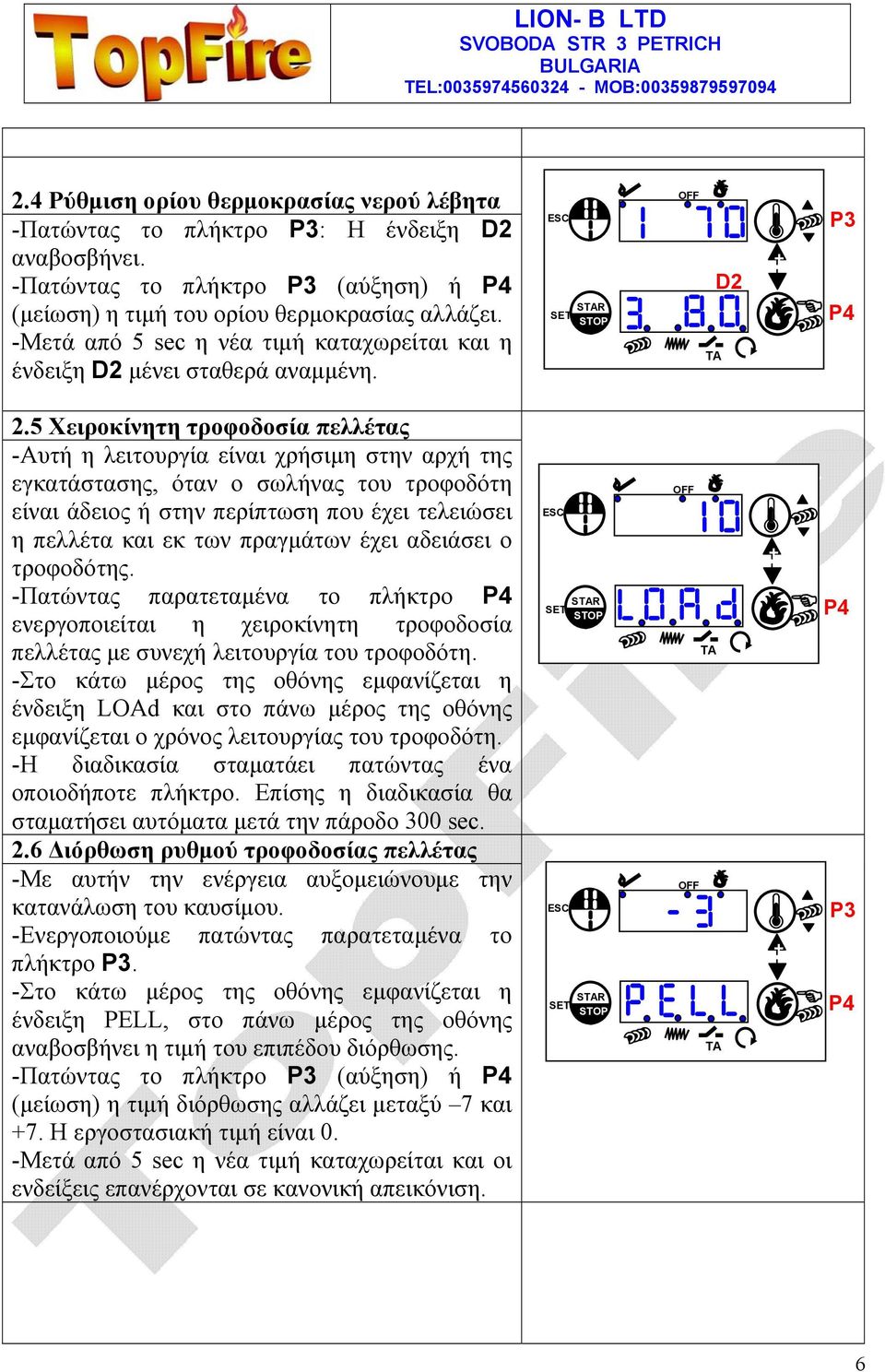

6 2.4 Ρύθμιση ορίου θερμοκρασίας νερού λέβητα -Πατώντας το πλήκτρο P3: Η ένδειξη D2 αναβοσβήνει. -Πατώντας το πλήκτρο P3 (αύξηση) ή P4 (μείωση) η τιμή του ορίου θερμοκρασίας αλλάζει. -Μετά από 5 sec η νέα τιμή καταχωρείται και η ένδειξη D2 μένει σταθερά αναμμένη. ESC STAR SET TSTOP TA D2 + P3 P4 2.5 Χειροκίνητη τροφοδοσία πελλέτας -Αυτή η λειτουργία είναι χρήσιμη στην αρχή της εγκατάστασης, όταν ο σωλήνας του τροφοδότη είναι άδειος ή στην περίπτωση που έχει τελειώσει η πελλέτα και εκ των πραγμάτων έχει αδειάσει ο τροφοδότης. -Πατώντας παρατεταμένα το πλήκτρο P4 ενεργοποιείται η χειροκίνητη τροφοδοσία πελλέτας με συνεχή λειτουργία του τροφοδότη. -Στο κάτω μέρος της οθόνης εμφανίζεται η ένδειξη LOAd και στο πάνω μέρος της οθόνης εμφανίζεται ο χρόνος λειτουργίας του τροφοδότη. -Η διαδικασία σταματάει πατώντας ένα οποιοδήποτε πλήκτρο. Επίσης η διαδικασία θα σταματήσει αυτόματα μετά την πάροδο 300 sec. 2.6 Διόρθωση ρυθμού τροφοδοσίας πελλέτας -Με αυτήν την ενέργεια αυξομειώνουμε την κατανάλωση του καυσίμου. -Ενεργοποιούμε πατώντας παρατεταμένα το πλήκτρο P3. -Στο κάτω μέρος της οθόνης εμφανίζεται η ένδειξη PELL, στο πάνω μέρος της οθόνης αναβοσβήνει η τιμή του επιπέδου διόρθωσης. -Πατώντας το πλήκτρο P3 (αύξηση) ή P4 (μείωση) η τιμή διόρθωσης αλλάζει μεταξύ 7 και +7. Η εργοστασιακή τιμή είναι 0. -Μετά από 5 sec η νέα τιμή καταχωρείται και οι ενδείξεις επανέρχονται σε κανονική απεικόνιση. ESC STAR SET TSTOP ESC STAR SET TSTOP TA TA + P4 P3 + P4 6

7 2.7 Ενδείξεις οθόνης -Με διαδοχικό πάτημα του πλήκτρου P1 εναλλάσσονται οι παρακάτω ενδείξεις: -tp = Θερμοκρασία νερού δοχείου αδρανείας (εφ όσον υπάρχει) -Ph = Επίπεδο φλόγας -Uf = Τάση φυσητήρα -tf = Θερμοκρασία καυσαερίων (εφόσον είναι συνδεδεμένος αισθητήρας) LION- B LTD Παρέχεται εγγύηση 2 χρόνων από την ημερομηνία αγοράς, εφόσον η βλάβη δεν οφείλεται σε λάθος χρήση η πλημμελή συντήρηση. Στην εγγύηση δεν περιλαμβάνονται τα ηλεκτρονικά μέρη. Η εγγύηση επικυρώνεται από τιμολόγιο ή την απόδειξη πώλησης. ΣΗΜΕΙΩΣΗ: Το λεβητοστάσιο θα πρέπει να πληροί όλους τους όρους ασφαλείας που προβλέπονται από τον νόμο (για όλα ανεξαιρέτως τα είδη καυσίμου), μεταξύ αυτών πρέπει να υπάρχει παράθυρο για το αερισμό, καθώς επίσης και κατάλληλος για το καύσιμο πυροσβεστήρας οροφής με αυτόματη κατάσβεση (sprigler) που πρέπει να ελέγχεται κάθε χρόνο. Για κάθε έλλειψη των παραπάνω, ο πελάτης αναλαμβάνει με υπεύθυνη δήλωση να μεριμνήσει για την τακτοποίηση των ελλείψεων αυτών. 7

8 ΤΕΧΝΙΚΟ ΕΓΧΕΙΡΙΔΙΟ ΕΓΚΑΤΑΣΤΑΤΗ Προσοχή: Χρήση μόνο από εξειδικευμένο προσωπικό 3. Συνδεσμολογία πλακέτας: 8

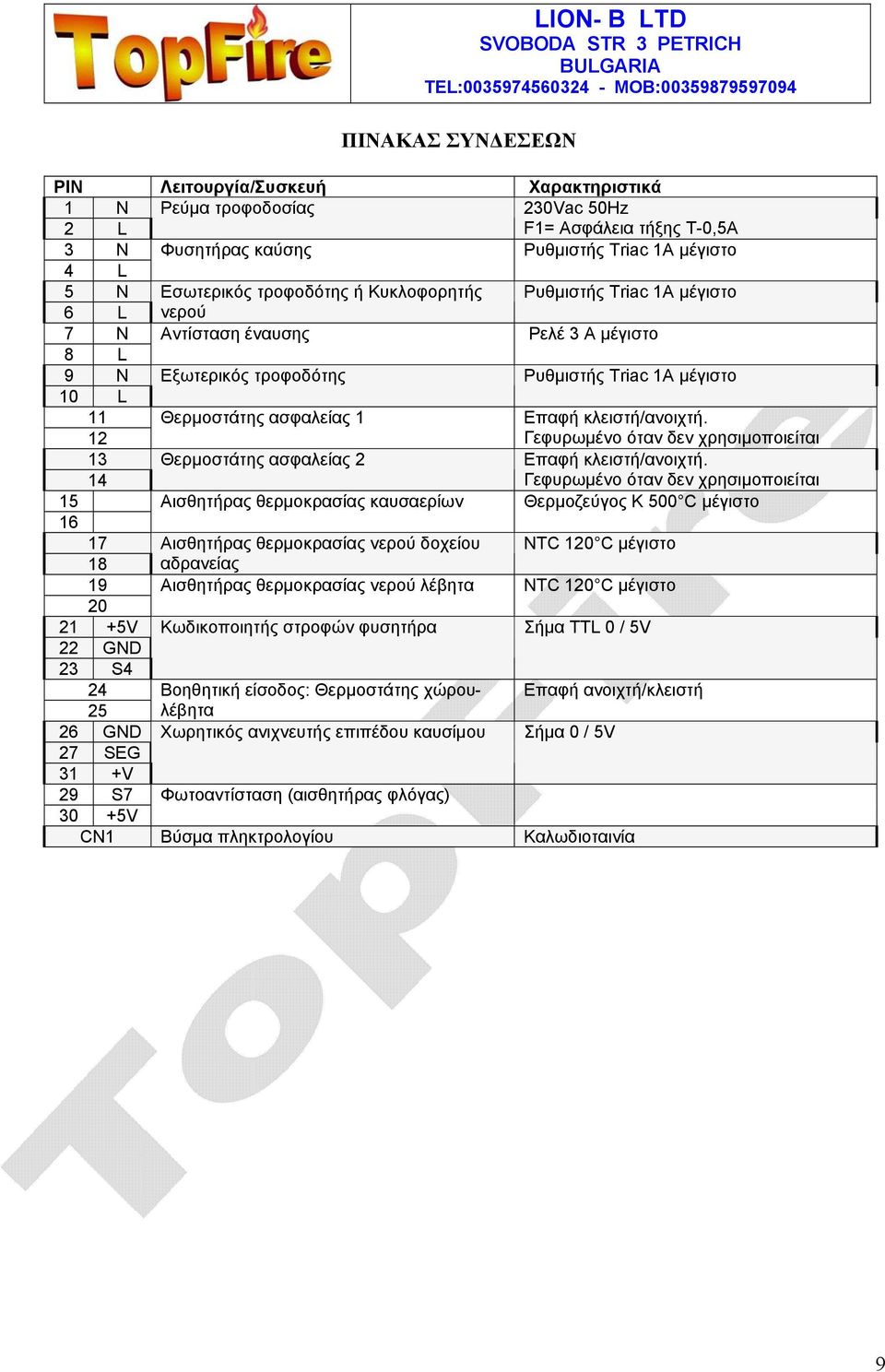

9 ΠΙΝΑΚΑΣ ΣΥΝΔΕΣΕΩΝ PIN Λειτουργία/Συσκευή Χαρακτηριστικά 1 N Ρεύμα τροφοδοσίας 230Vac 50Hz 2 L F1= Ασφάλεια τήξης Τ-0,5Α 3 N Φυσητήρας καύσης Ρυθμιστής Triac 1A μέγιστο 4 L 5 N Εσωτερικός τροφοδότης ή Κυκλοφορητής Ρυθμιστής Triac 1A μέγιστο 6 L νερού 7 N Αντίσταση έναυσης Ρελέ 3 Α μέγιστο 8 L 9 N Εξωτερικός τροφοδότης Ρυθμιστής Triac 1A μέγιστο 10 L Θερμοστάτης ασφαλείας 1 Επαφή κλειστή/ανοιχτή. Γεφυρωμένο όταν δεν χρησιμοποιείται Θερμοστάτης ασφαλείας 2 Επαφή κλειστή/ανοιχτή. Γεφυρωμένο όταν δεν χρησιμοποιείται 15 Αισθητήρας θερμοκρασίας καυσαερίων Θερμοζεύγος Κ 500 C μέγιστο Αισθητήρας θερμοκρασίας νερού δοχείου NTC 120 C μέγιστο 18 αδρανείας 19 Αισθητήρας θερμοκρασίας νερού λέβητα NTC 120 C μέγιστο V Κωδικοποιητής στροφών φυσητήρα Σήμα TTL 0 / 5V 22 GND 23 S4 24 Βοηθητική είσοδος: Θερμοστάτης χώρουλέβητα Επαφή ανοιχτή/κλειστή GND Χωρητικός ανιχνευτής επιπέδου καυσίμου Σήμα 0 / 5V 27 SEG 31 +V 29 S7 Φωτοαντίσταση (αισθητήρας φλόγας) 30 +5V CN1 Βύσμα πληκτρολογίου Καλωδιοταινία 9

10 3.1 Ρύθμιση καυστήρα μετά την τοποθέτηση LION- B LTD Εφόσον έχει τοποθετηθεί ο καυστήρας και το δοχείο του pellet και έχει συνδεθεί ο εξωτερικός τροφοδότης με το στόμιο του καυστήρα, προσέχουμε η κλίση του διάφανου σπιράλ να είναι τέτοια ώστε να ρέει το pellet δια βαρύτητας χωρίς δυσκολία. Αφού έχουμε γεμίσει το δοχείο με pellet, βάζουμε την άκρη του σπιράλ σε ένα στεγνό δοχείο (κουβά), συνδέουμε το φις τροφοδοσίας του καυστήρα με το φις του εξωτερικού τροφοδότη, για την χειροκίνητη λειτουργία του. Περιμένουμε μέχρι ο εξωτερικός τροφοδότης γεμίσει και αρχίσει να ρίχνει pellet από τον σωλήνα σπιράλ. Δεν αποσυνδέουμε αμέσως, παρά περιμένουμε μερικά δευτερόλεπτα ακόμη ώστε να γεμίσει καλά ο τροφοδότης. Αποσυνδέουμε το φις του τροφοδότη. Αυτή η ενέργεια γίνεται κάθε φορά που έχει αδειάσει ο τροφοδότης από pellet (λόγο έλλειψης pellet στο δοχείο κτλ). Στη συνέχεια, με την βοήθεια ενός χρονομέτρου και μιας ζυγαριάς, ζυγίζουμε πόσο pellet ρίχνει ο εξωτερικός τροφοδότης σε χρόνο ενός (1) λεπτού. Βάση αυτής της ποσότητας, συμβουλευόμαστε το ΠΙΝΑΚΑ ΡΥΘΜΙΣΕΩΝ ΚΑΥΣΤΗΡΑ ως εξής: Αν πχ η ποσότητα ρίψης στο ένα λεπτό ήταν 850gr και η ισχύς που θέλουμε να ρυθμίσουμε τον καυστήρα είναι Kcal/h, τότε σύμφωνα με τον ΠΙΝΑΚΑ η ρύθμιση στην παράμετρο C07 (μέγιστη ισχύς) του μενού TP01, είναι 2,9sec. Αναλογικά προς τα κάτω καταχωρούμε και στις υπόλοιπες, δηλαδή C06=2,4 C05=1,90 C04=1,40 C03= 1,00. Σημειωτέον ότι η τιμή διόρθωσης του pellet θα πρέπει να είναι 0 (παράγραφος 2.6 των ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ). Επίσης θα πρέπει να ρυθμίσουμε το χρόνο αρχικής ρίψης κατά την έναυση, παράμετρος T03 στο μενού TP05, ως εξής: Βάζουμε σε λειτουργία τον καυστήρα και μετά την αρχική ρίψη του pellet, ανοίγουμε την πόρτα του λέβητα και ελέγχουμε το ύψος του pellet που έχει συσσωρευτεί στη σχάρα. Θα πρέπει να έχει καλύψει κατά 2~3 εκατοστά την οπή της αντίστασης έναυσης. Αν είναι λιγότερο, αυξάνουμε τον χρόνο αρχικής ρίψης στο T03. Αν είναι περισσότερο, θα πρέπει να μειώσουμε ανάλογα τον χρόνο. Όταν ο καυστήρας λειτουργήσει για τουλάχιστον 10 λεπτά στο επίπεδο ισχύος 5, ελέγχουμε την μορφή της φλόγας η οποία θα πρέπει να είναι συμπαγής και στρωτή και χωρίς καπνό. Το δε χρώμα της να είναι κιτρινοκόκκινο. Η κίτρινη, άγρια και με πεταχτές «γλώσσες» φλόγα με ταυτόχρονο πέταγμα άκαυστων κομματιών pellet έξω από την μπούκα, σημαίνει ο τι ο αέρας είναι υπερβολικός, ενώ αντίθετα η πολύ κόκκινη και με καπνό φλόγα σημαίνει λίγος αέρας. Ανάλογα ρυθμίζουμε το επίπεδο του αέρα στην παράμετρο U07 και ανάλογα προς τα κάτω καταχωρούμε στις υπόλοιπες, μέχρι το κατώτατο όριο του U03 που δεν θα πρέπει να είναι κάτω από 95. Δηλαδή αν στην παράμετρο U07 έχουμε την τιμή 120, τότε στις υπόλοιπες θα έχουμε U06=115, U05=110, U04=105, U03=

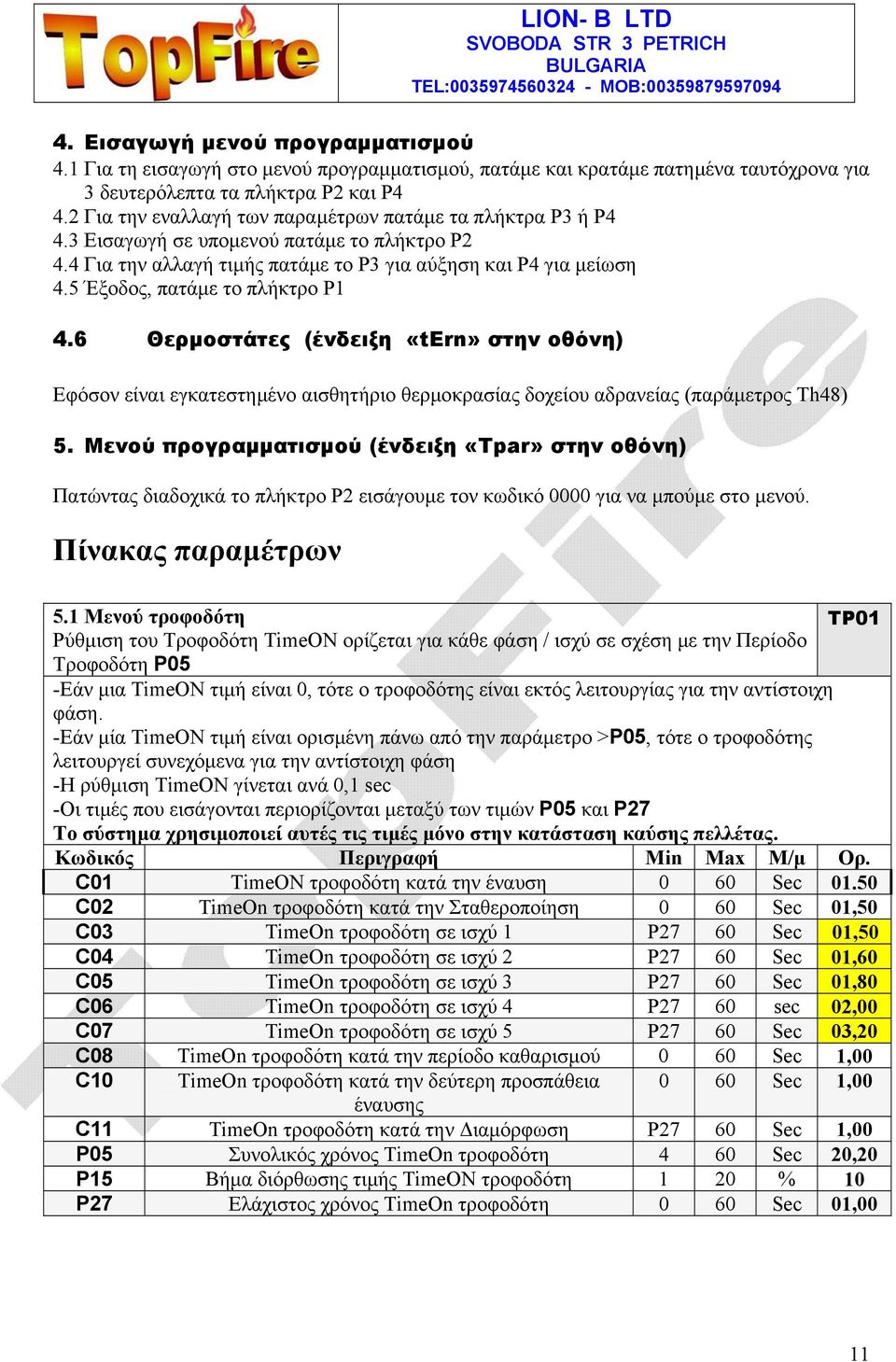

11 4. Εισαγωγή μενού προγραμματισμού 4.1 Για τη εισαγωγή στο μενού προγραμματισμού, πατάμε και κρατάμε πατημένα ταυτόχρονα για 3 δευτερόλεπτα τα πλήκτρα P2 και P4 4.2 Για την εναλλαγή των παραμέτρων πατάμε τα πλήκτρα P3 ή P4 4.3 Εισαγωγή σε υπομενού πατάμε το πλήκτρο P2 4.4 Για την αλλαγή τιμής πατάμε το P3 για αύξηση και P4 για μείωση 4.5 Έξοδος, πατάμε το πλήκτρο P1 4.6 Θερμοστάτες (ένδειξη «tern» στην οθόνη) Εφόσον είναι εγκατεστημένο αισθητήριο θερμοκρασίας δοχείου αδρανείας (παράμετρος Th48) 5. Μενού προγραμματισμού (ένδειξη «Τpar» στην οθόνη) Πατώντας διαδοχικά το πλήκτρο Ρ2 εισάγουμε τον κωδικό 0000 για να μπούμε στο μενού. Πίνακας παραμέτρων 5.1 Μενού τροφοδότη TP01 Ρύθμιση του Τροφοδότη TimeON ορίζεται για κάθε φάση / ισχύ σε σχέση με την Περίοδο Τροφοδότη Ρ05 -Εάν μια TimeON τιμή είναι 0, τότε ο τροφοδότης είναι εκτός λειτουργίας για την αντίστοιχη φάση. -Εάν μία TimeON τιμή είναι ορισμένη πάνω από την παράμετρο >P05, τότε ο τροφοδότης λειτουργεί συνεχόμενα για την αντίστοιχη φάση -Η ρύθμιση TimeON γίνεται ανά 0,1 sec -Οι τιμές που εισάγονται περιορίζονται μεταξύ των τιμών Ρ05 και Ρ27 Το σύστημα χρησιμοποιεί αυτές τις τιμές μόνο στην κατάσταση καύσης πελλέτας. Κωδικός Περιγραφή Min Max Μ/μ Ορ. C01 TimeON τροφοδότη κατά την έναυση 0 60 Sec C02 TimeOn τροφοδότη κατά την Σταθεροποίηση 0 60 Sec 01,50 C03 TimeOn τροφοδότη σε ισχύ 1 Ρ27 60 Sec 01,50 C04 TimeOn τροφοδότη σε ισχύ 2 Ρ27 60 Sec 01,60 C05 TimeOn τροφοδότη σε ισχύ 3 Ρ27 60 Sec 01,80 C06 TimeOn τροφοδότη σε ισχύ 4 Ρ27 60 sec 02,00 C07 TimeOn τροφοδότη σε ισχύ 5 Ρ27 60 Sec 03,20 C08 TimeOn τροφοδότη κατά την περίοδο καθαρισμού 0 60 Sec 1,00 C10 TimeOn τροφοδότη κατά την δεύτερη προσπάθεια 0 60 Sec 1,00 έναυσης C11 TimeOn τροφοδότη κατά την Διαμόρφωση Ρ27 60 Sec 1,00 P05 Συνολικός χρόνος TimeOn τροφοδότη 4 60 Sec 20,20 P15 Βήμα διόρθωσης τιμής TimeON τροφοδότη 1 20 % 10 P27 Ελάχιστος χρόνος TimeOn τροφοδότη 0 60 Sec 01,00 11

12 5.2 Μενού φυσητήρα TP02 Ρύθμιση του φυσητήρα για κάθε φάση / ισχύ Κωδικός Καύση πελλέτας Καύση ξύλου Min Max Μ/μ Ορ. Ι Ορ. ΙΙ U01 Ταχύτητα έναυσης Volt 85 U02 Ταχύτητα σταθεροποίησης U03 Ταχύτητα Ισχύος 1 Ταχύτητα Ισχύος U04 Ταχύτητα Ισχύος 2 Ταχύτητα Ισχύος U05 Ταχύτητα Ισχύος 3 Ταχύτητα Ισχύος U06 Ταχύτητα Ισχύος 4 Ταχύτητα Ισχύος U07 Ταχύτητα Ισχύος 5 Ταχύτητα Ισχύος U08 Ταχύτητα στον περιοδικό καθαρισμό U09 Ταχύτητα στο σβήσιμο U10 Ταχύτητα στη δεύτερη έναυση U11 Ταχύτητα Ταχύτητα διαμόρφωσης διαμόρφωσης P14 Ελάχιστη ταχύτητα Ελάχιστη ταχύτητα φυσητήρα φυσητήρα P30 Μέγιστη ταχύτητα Μέγιστη ταχύτητα φυσητήρα φυσητήρα P25 0: Χωρίς κωδικοποιητή στροφών φυσητήρα 1: Με κωδικοποιητή στροφών φυσητήρα 2: Με κωδικοποιητή στροφών φυσητήρα με αυτόματο πέρασμα τιμής στο Ρ25=0 στην περίπτωση έλλειψης σήματος (κωδικός λάθους Er07) Μενού θερμοστατών και θερμοκρασιών TP04 Κωδικός Περιγραφή Αισθητήρας Min Max Μ/μ Ορισμ. L00 Επίπεδο φλόγας που σβήνει ο Φωτοκύττ καυστήρας L01 Επίπεδο φλόγας που βγαίνει εκτός η Φωτοκύττ αντίσταση έναυσης Th01 Θερμοστάτης που σβήνει ο Καυσαερίων C καυστήρας Th02 Θερμοστάτης που βγαίνει εκτός η Καυσαερίων C αντίσταση έναυσης Th03 Θερμοστάτης ότι δεν έχει φλόγα για Καυσαερίων C την μετάβαση στο σβήσιμο. Th06 Θερμοστάτης για την μετάβαση από Καυσαερίων C την μεταβλητή στην φάση σταθεροποίησης Th07 Θερμοστάτης καυσαερίων για Καυσαερίων C διαμόρφωση σε υπερθέρμανση Th08 Θερμοστάτης ασφαλείας υπερθέρμανσης καυσαερίων Καυσαερίων C 12

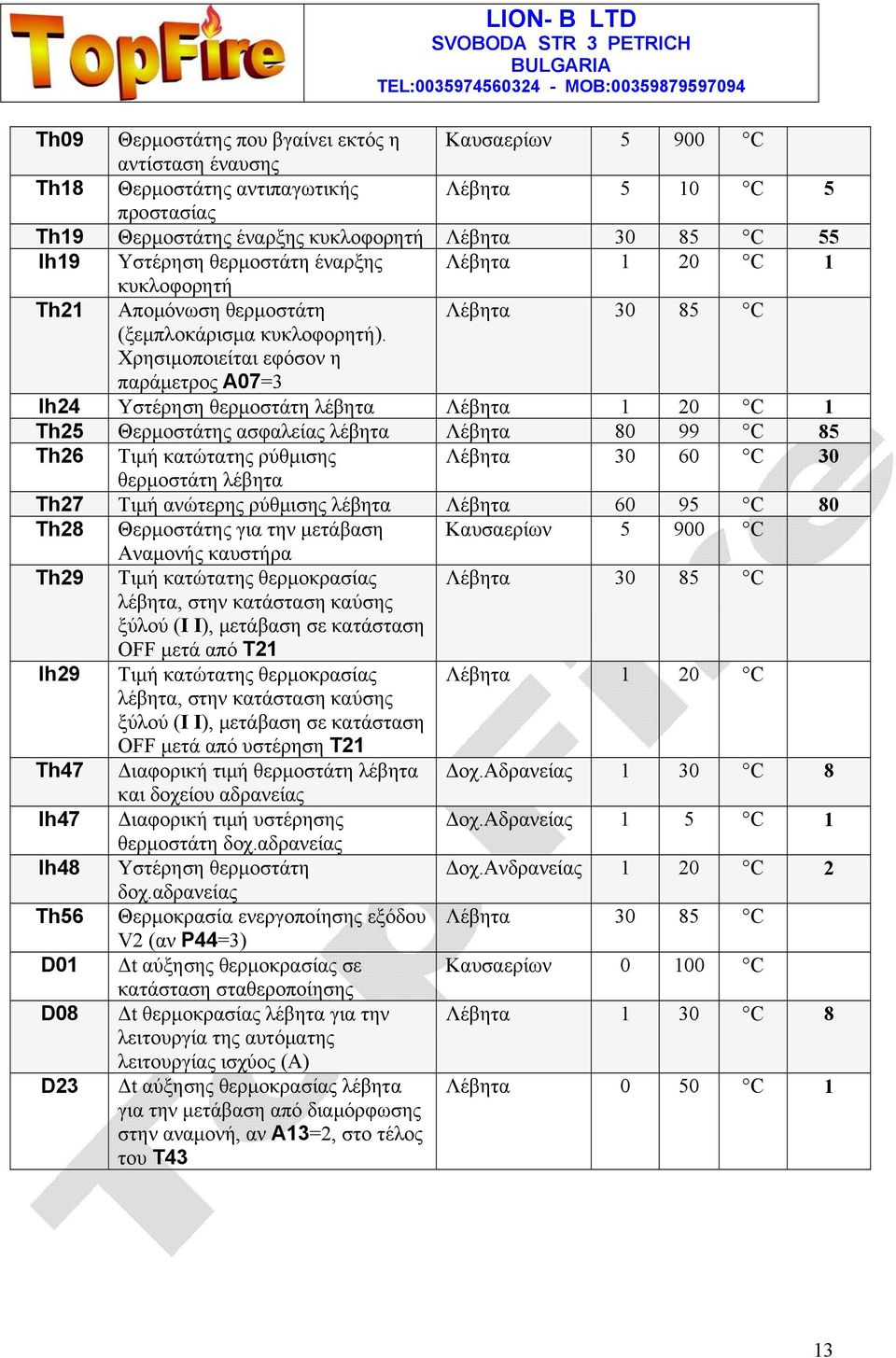

13 Th09 Θερμοστάτης που βγαίνει εκτός η Καυσαερίων C αντίσταση έναυσης Th18 Θερμοστάτης αντιπαγωτικής Λέβητα 5 10 C 5 προστασίας Th19 Θερμοστάτης έναρξης κυκλοφορητή Λέβητα C 55 Ih19 Υστέρηση θερμοστάτη έναρξης Λέβητα 1 20 C 1 κυκλοφορητή Th21 Απομόνωση θερμοστάτη Λέβητα C (ξεμπλοκάρισμα κυκλοφορητή). Χρησιμοποιείται εφόσον η παράμετρος A07=3 Ih24 Υστέρηση θερμοστάτη λέβητα Λέβητα 1 20 C 1 Th25 Θερμοστάτης ασφαλείας λέβητα Λέβητα C 85 Th26 Τιμή κατώτατης ρύθμισης Λέβητα C 30 θερμοστάτη λέβητα Th27 Τιμή ανώτερης ρύθμισης λέβητα Λέβητα C 80 Th28 Θερμοστάτης για την μετάβαση Καυσαερίων C Αναμονής καυστήρα Th29 Τιμή κατώτατης θερμοκρασίας Λέβητα C λέβητα, στην κατάσταση καύσης ξύλού (Ι Ι), μετάβαση σε κατάσταση μετά από T21 Ih29 Τιμή κατώτατης θερμοκρασίας Λέβητα 1 20 C λέβητα, στην κατάσταση καύσης ξύλού (Ι Ι), μετάβαση σε κατάσταση μετά από υστέρηση T21 Th47 Διαφορική τιμή θερμοστάτη λέβητα Δοχ.Αδρανείας 1 30 C 8 και δοχείου αδρανείας Ih47 Διαφορική τιμή υστέρησης Δοχ.Αδρανείας 1 5 C 1 θερμοστάτη δοχ.αδρανείας Ih48 Υστέρηση θερμοστάτη Δοχ.Ανδρανείας 1 20 C 2 δοχ.αδρανείας Th56 Θερμοκρασία ενεργοποίησης εξόδου Λέβητα C V2 (αν Ρ44=3) D01 Δt αύξησης θερμοκρασίας σε Καυσαερίων C κατάσταση σταθεροποίησης D08 Δt θερμοκρασίας λέβητα για την Λέβητα 1 30 C 8 λειτουργία της αυτόματης λειτουργίας ισχύος (A) D23 Δt αύξησης θερμοκρασίας λέβητα για την μετάβαση από διαμόρφωσης στην αναμονή, αν Α13=2, στο τέλος του Τ43 Λέβητα 0 50 C 1 13

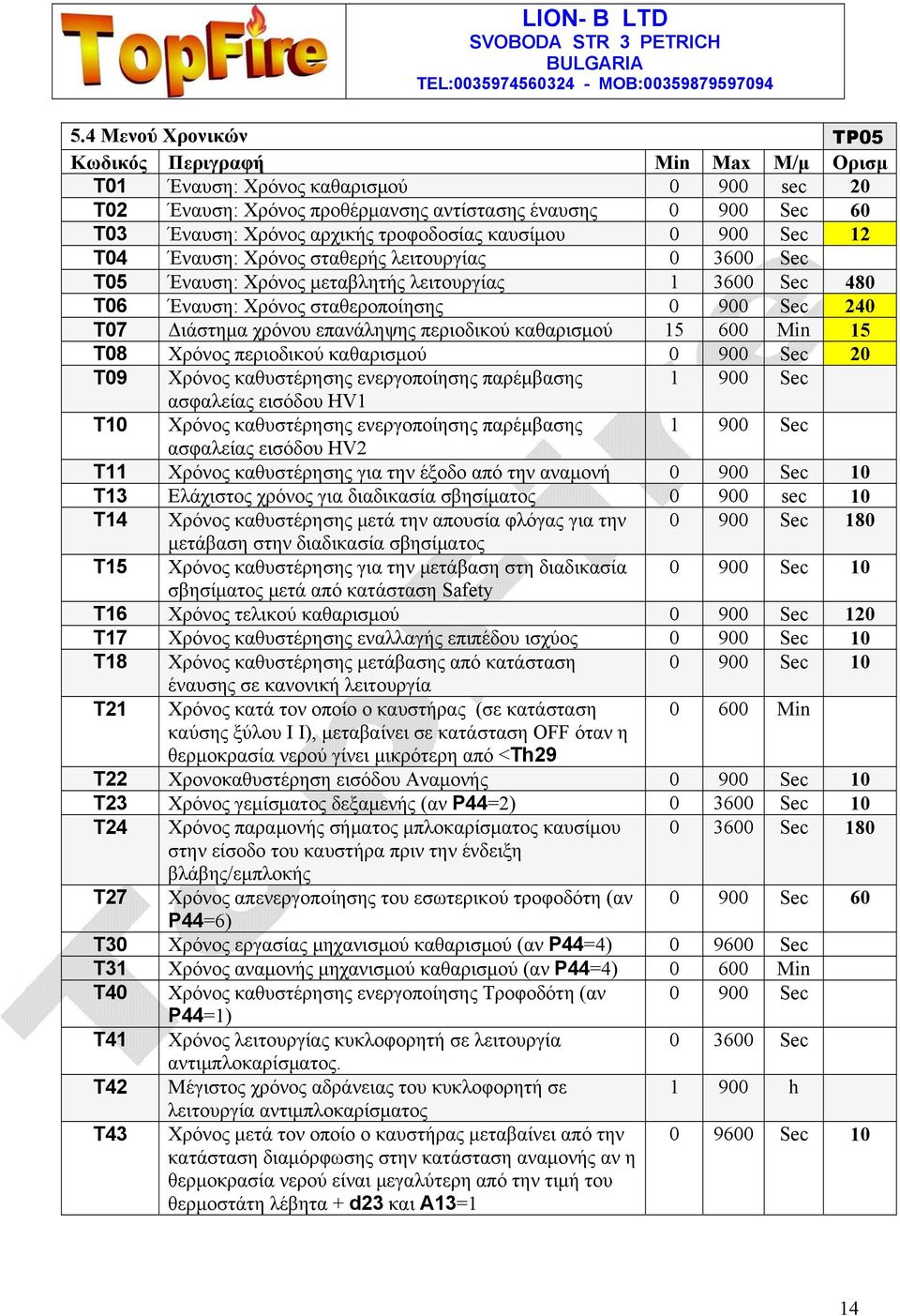

14 5.4 Μενού Χρονικών TP05 Κωδικός Περιγραφή Min Max Μ/μ Ορισμ Τ01 Έναυση: Χρόνος καθαρισμού sec 20 Τ02 Έναυση: Χρόνος προθέρμανσης αντίστασης έναυσης Sec 60 Τ03 Έναυση: Χρόνος αρχικής τροφοδοσίας καυσίμου Sec 12 Τ04 Έναυση: Χρόνος σταθερής λειτουργίας Sec Τ05 Έναυση: Χρόνος μεταβλητής λειτουργίας Sec 480 Τ06 Έναυση: Χρόνος σταθεροποίησης Sec 240 Τ07 Διάστημα χρόνου επανάληψης περιοδικού καθαρισμού Min 15 Τ08 Χρόνος περιοδικού καθαρισμού Sec 20 Τ09 Χρόνος καθυστέρησης ενεργοποίησης παρέμβασης Sec ασφαλείας εισόδου HV1 Τ10 Χρόνος καθυστέρησης ενεργοποίησης παρέμβασης Sec ασφαλείας εισόδου HV2 Τ11 Χρόνος καθυστέρησης για την έξοδο από την αναμονή Sec 10 Τ13 Ελάχιστος χρόνος για διαδικασία σβησίματος sec 10 Τ14 Χρόνος καθυστέρησης μετά την απουσία φλόγας για την Sec 180 μετάβαση στην διαδικασία σβησίματος Τ15 Χρόνος καθυστέρησης για την μετάβαση στη διαδικασία Sec 10 σβησίματος μετά από κατάσταση Safety Τ16 Χρόνος τελικού καθαρισμού Sec 120 Τ17 Χρόνος καθυστέρησης εναλλαγής επιπέδου ισχύος Sec 10 Τ18 Χρόνος καθυστέρησης μετάβασης από κατάσταση Sec 10 έναυσης σε κανονική λειτουργία Τ21 Χρόνος κατά τον οποίο ο καυστήρας (σε κατάσταση Min καύσης ξύλου Ι Ι), μεταβαίνει σε κατάσταση όταν η θερμοκρασία νερού γίνει μικρότερη από <Th29 Τ22 Χρονοκαθυστέρηση εισόδου Αναμονής Sec 10 Τ23 Χρόνος γεμίσματος δεξαμενής (αν Ρ44=2) Sec 10 Τ24 Χρόνος παραμονής σήματος μπλοκαρίσματος καυσίμου Sec 180 στην είσοδο του καυστήρα πριν την ένδειξη βλάβης/εμπλοκής Τ27 Χρόνος απενεργοποίησης του εσωτερικού τροφοδότη (αν Sec 60 Ρ44=6) Τ30 Χρόνος εργασίας μηχανισμού καθαρισμού (αν Ρ44=4) Sec Τ31 Χρόνος αναμονής μηχανισμού καθαρισμού (αν Ρ44=4) Min Τ40 Χρόνος καθυστέρησης ενεργοποίησης Τροφοδότη (αν Sec Ρ44=1) Τ41 Χρόνος λειτουργίας κυκλοφορητή σε λειτουργία Sec αντιμπλοκαρίσματος. Τ42 Μέγιστος χρόνος αδράνειας του κυκλοφορητή σε h λειτουργία αντιμπλοκαρίσματος Τ43 Χρόνος μετά τον οποίο ο καυστήρας μεταβαίνει από την κατάσταση διαμόρφωσης στην κατάσταση αναμονής αν η θερμοκρασία νερού είναι μεγαλύτερη από την τιμή του θερμοστάτη λέβητα + d23 και Α13= Sec 10 14

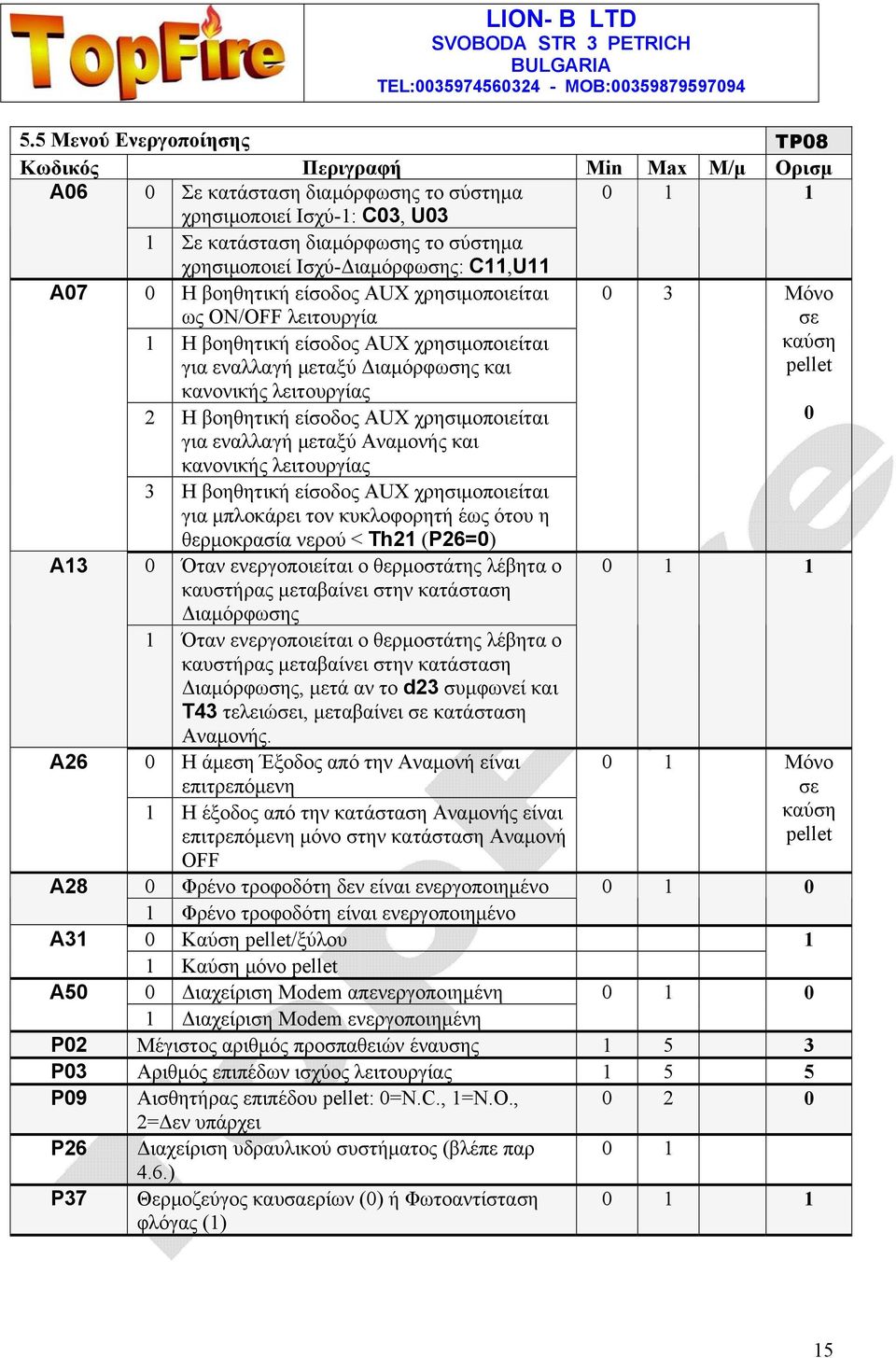

15 5.5 Μενού Ενεργοποίησης TP08 Κωδικός Περιγραφή Min Max Μ/μ Ορισμ Α06 0 Σε κατάσταση διαμόρφωσης το σύστημα χρησιμοποιεί Ισχύ-1: C03, U03 1 Σε κατάσταση διαμόρφωσης το σύστημα χρησιμοποιεί Ισχύ-Διαμόρφωσης: C11,U11 Α07 0 Η βοηθητική είσοδος AUX χρησιμοποιείται ως ON/ λειτουργία 0 3 Μόνο σε 1 Η βοηθητική είσοδος AUX χρησιμοποιείται για εναλλαγή μεταξύ Διαμόρφωσης και κανονικής λειτουργίας καύση pellet 2 Η βοηθητική είσοδος AUX χρησιμοποιείται 0 για εναλλαγή μεταξύ Αναμονής και κανονικής λειτουργίας 3 Η βοηθητική είσοδος AUX χρησιμοποιείται για μπλοκάρει τον κυκλοφορητή έως ότου η θερμοκρασία νερού < Th21 (P26=0) Α13 0 Όταν ενεργοποιείται ο θερμοστάτης λέβητα ο καυστήρας μεταβαίνει στην κατάσταση Διαμόρφωσης 1 Όταν ενεργοποιείται ο θερμοστάτης λέβητα ο καυστήρας μεταβαίνει στην κατάσταση Διαμόρφωσης, μετά αν το d23 συμφωνεί και Τ43 τελειώσει, μεταβαίνει σε κατάσταση Αναμονής. Α Η άμεση Έξοδος από την Αναμονή είναι επιτρεπόμενη Η έξοδος από την κατάσταση Αναμονής είναι επιτρεπόμενη μόνο στην κατάσταση Αναμονή 0 1 Μόνο σε καύση pellet Α28 0 Φρένο τροφοδότη δεν είναι ενεργοποιημένο Φρένο τροφοδότη είναι ενεργοποιημένο Α31 0 Καύση pellet/ξύλου 1 1 Καύση μόνο pellet Α50 0 Διαχείριση Modem απενεργοποιημένη Διαχείριση Modem ενεργοποιημένη Ρ02 Μέγιστος αριθμός προσπαθειών έναυσης Ρ03 Αριθμός επιπέδων ισχύος λειτουργίας Ρ09 Αισθητήρας επιπέδου pellet: 0=N.C., 1=N.O., =Δεν υπάρχει Ρ26 Διαχείριση υδραυλικού συστήματος (βλέπε παρ ) Ρ37 Θερμοζεύγος καυσαερίων (0) ή Φωτοαντίσταση φλόγας (1)

16 Ρ44 Διαχείριση εξόδου V2 (0=Δεν χρησιμοποιείται, 1=βαλβίδα ασφαλείας pellet, 2=Αντλία pellet, 3=Εξοδος ελεγχόμενη από τον θερμοστάτη, 4=μηχανισμός καθαρισμού, 5=κυκλοφορητής, 6=εσωτερικός τροφοδότης) Μενού ελέγχου εξόδων TP12 Επιτρέπει τον έλεγχο των συσκευών που είναι συνδεδεμένες. Η λειτουργία είναι διαθέσιμη σε κατάσταση Κωδικός Περιγραφή Min Max Μ/μ Το01 Έλεγχος τροφοδότη Off On Το03 Έλεγχος φυσητήρα Volt Το04 Έλεγχος αντίστασης έναυσης Off On Το05 Έλεγχος εξόδου V2 Off On 5.6 Μενού θερμοστατών καυσαερίων TP13 Ρύθμιση σε κάθε φάσης ισχύος της θερμοκρασίας καυσαερίων κάτω από την οποία, μετά από τον χρόνο T14 της προ-διαδικασία σβησίματος, ο καυστήρας μεταβαίνει στη φάση σβησίματος για χωρίς φλόγα. Αυτές οι τιμές εμφανίζονται με τον θερμοστάτη Th03 Κωδικός Περιγραφή Αισθητήριο Min Max Μ/μ Ορισμ. Th35 Ισχύς 1 Καυσαερίων C Th36 Ισχύς 2 Καυσαερίων C Th37 Ισχύς 3 Καυσαερίων C Th38 Ισχύς 4 Καυσαερίων C Th39 Ισχύς 5 Καυσαερίων C Th43 Ισχύς Διαμόρφωσης Καυσαερίων C 16

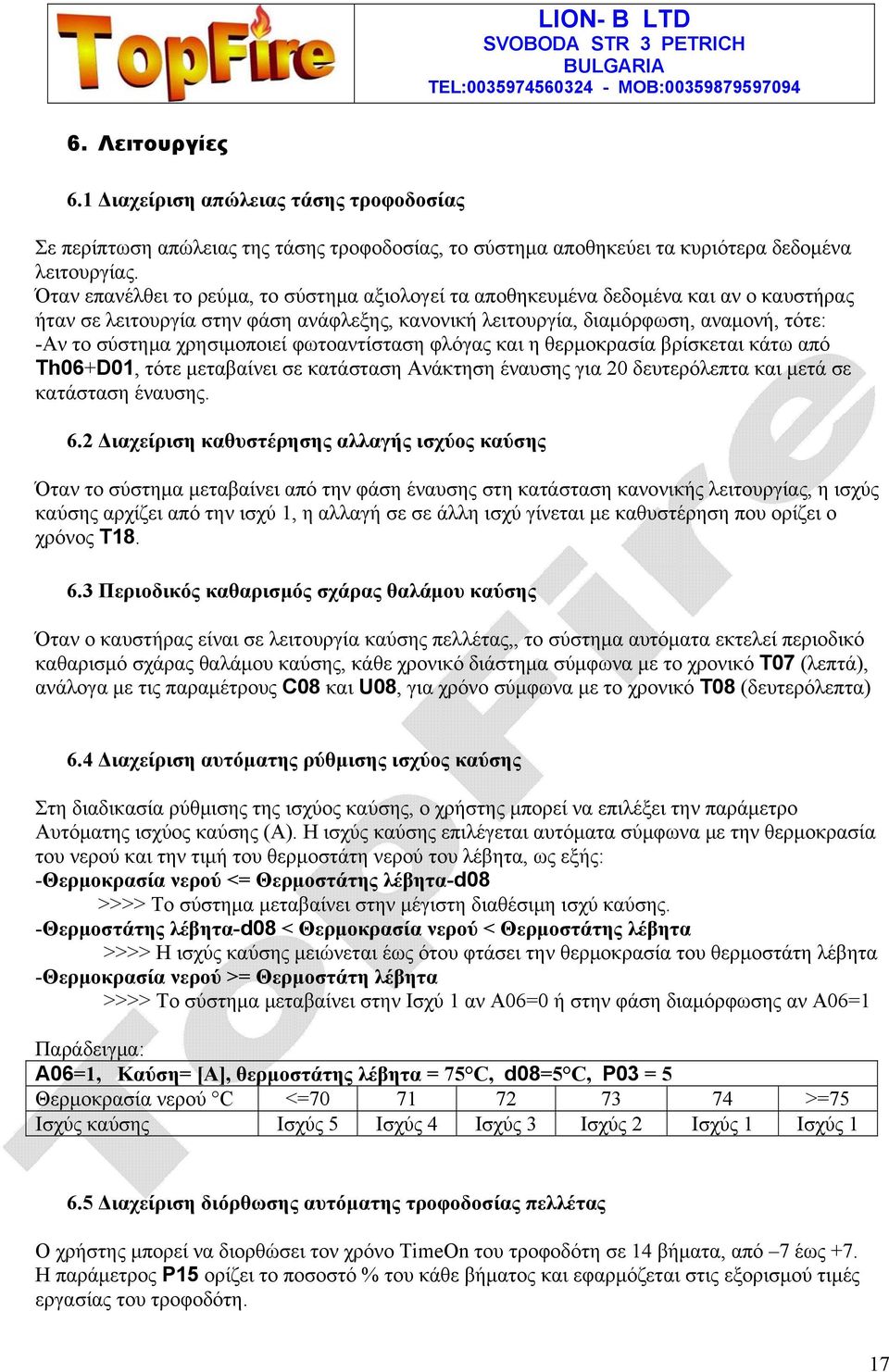

17 6. Λειτουργίες 6.1 Διαχείριση απώλειας τάσης τροφοδοσίας Σε περίπτωση απώλειας της τάσης τροφοδοσίας, το σύστημα αποθηκεύει τα κυριότερα δεδομένα λειτουργίας. Όταν επανέλθει το ρεύμα, το σύστημα αξιολογεί τα αποθηκευμένα δεδομένα και αν ο καυστήρας ήταν σε λειτουργία στην φάση ανάφλεξης, κανονική λειτουργία, διαμόρφωση, αναμονή, τότε: -Αν το σύστημα χρησιμοποιεί φωτοαντίσταση φλόγας και η θερμοκρασία βρίσκεται κάτω από Th06+D01, τότε μεταβαίνει σε κατάσταση Ανάκτηση έναυσης για 20 δευτερόλεπτα και μετά σε κατάσταση έναυσης. 6.2 Διαχείριση καθυστέρησης αλλαγής ισχύος καύσης Όταν το σύστημα μεταβαίνει από την φάση έναυσης στη κατάσταση κανονικής λειτουργίας, η ισχύς καύσης αρχίζει από την ισχύ 1, η αλλαγή σε σε άλλη ισχύ γίνεται με καθυστέρηση που ορίζει ο χρόνος Τ Περιοδικός καθαρισμός σχάρας θαλάμου καύσης Όταν ο καυστήρας είναι σε λειτουργία καύσης πελλέτας,, το σύστημα αυτόματα εκτελεί περιοδικό καθαρισμό σχάρας θαλάμου καύσης, κάθε χρονικό διάστημα σύμφωνα με το χρονικό Τ07 (λεπτά), ανάλογα με τις παραμέτρους C08 και U08, για χρόνο σύμφωνα με το χρονικό Τ08 (δευτερόλεπτα) 6.4 Διαχείριση αυτόματης ρύθμισης ισχύος καύσης Στη διαδικασία ρύθμισης της ισχύος καύσης, ο χρήστης μπορεί να επιλέξει την παράμετρο Αυτόματης ισχύος καύσης (Α). Η ισχύς καύσης επιλέγεται αυτόματα σύμφωνα με την θερμοκρασία του νερού και την τιμή του θερμοστάτη νερού του λέβητα, ως εξής: -Θερμοκρασία νερού <= Θερμοστάτης λέβητα-d08 >>>> Το σύστημα μεταβαίνει στην μέγιστη διαθέσιμη ισχύ καύσης. -Θερμοστάτης λέβητα-d08 < Θερμοκρασία νερού < Θερμοστάτης λέβητα >>>> Η ισχύς καύσης μειώνεται έως ότου φτάσει την θερμοκρασία του θερμοστάτη λέβητα -Θερμοκρασία νερού >= Θερμοστάτη λέβητα >>>> Το σύστημα μεταβαίνει στην Ισχύ 1 αν Α06=0 ή στην φάση διαμόρφωσης αν Α06=1 Παράδειγμα: Α06=1, Καύση= [Α], θερμοστάτης λέβητα = 75 C, d08=5 C, P03 = 5 Θερμοκρασία νερού C <= >=75 Ισχύς καύσης Ισχύς 5 Ισχύς 4 Ισχύς 3 Ισχύς 2 Ισχύς 1 Ισχύς Διαχείριση διόρθωσης αυτόματης τροφοδοσίας πελλέτας Ο χρήστης μπορεί να διορθώσει τον χρόνο TimeOn του τροφοδότη σε 14 βήματα, από 7 έως +7. Η παράμετρος Ρ15 ορίζει το ποσοστό % του κάθε βήματος και εφαρμόζεται στις εξορισμού τιμές εργασίας του τροφοδότη. 17

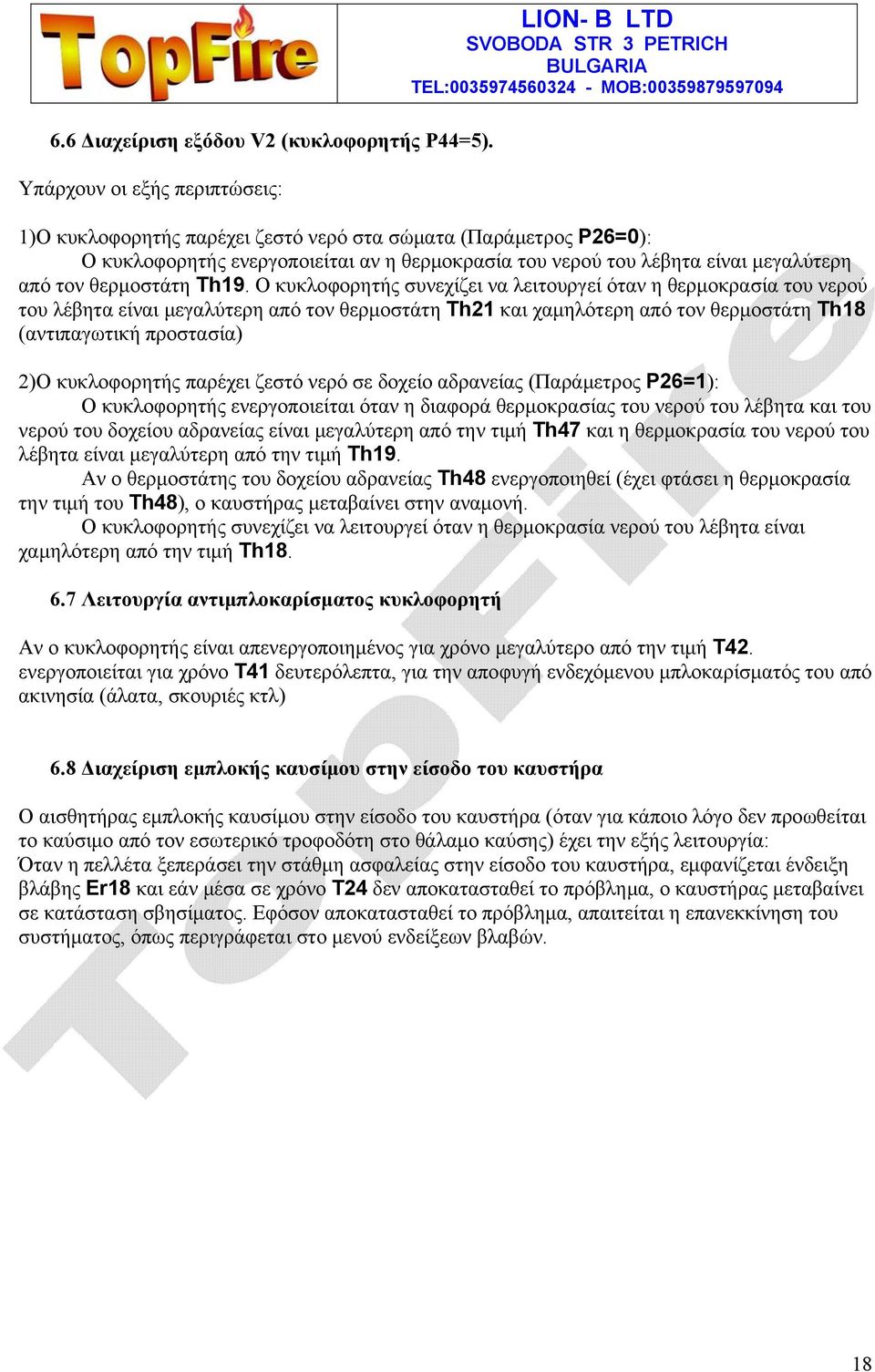

18 6.6 Διαχείριση εξόδου V2 (κυκλοφορητής P44=5). Υπάρχουν οι εξής περιπτώσεις: LION- B LTD 1)Ο κυκλοφορητής παρέχει ζεστό νερό στα σώματα (Παράμετρος Ρ26=0): Ο κυκλοφορητής ενεργοποιείται αν η θερμοκρασία του νερού του λέβητα είναι μεγαλύτερη από τον θερμοστάτη Th19. Ο κυκλοφορητής συνεχίζει να λειτουργεί όταν η θερμοκρασία του νερού του λέβητα είναι μεγαλύτερη από τον θερμοστάτη Th21 και χαμηλότερη από τον θερμοστάτη Th18 (αντιπαγωτική προστασία) 2)Ο κυκλοφορητής παρέχει ζεστό νερό σε δοχείο αδρανείας (Παράμετρος Ρ26=1): Ο κυκλοφορητής ενεργοποιείται όταν η διαφορά θερμοκρασίας του νερού του λέβητα και του νερού του δοχείου αδρανείας είναι μεγαλύτερη από την τιμή Th47 και η θερμοκρασία του νερού του λέβητα είναι μεγαλύτερη από την τιμή Th19. Αν ο θερμοστάτης του δοχείου αδρανείας Th48 ενεργοποιηθεί (έχει φτάσει η θερμοκρασία την τιμή του Th48), ο καυστήρας μεταβαίνει στην αναμονή. Ο κυκλοφορητής συνεχίζει να λειτουργεί όταν η θερμοκρασία νερού του λέβητα είναι χαμηλότερη από την τιμή Th Λειτουργία αντιμπλοκαρίσματος κυκλοφορητή Αν ο κυκλοφορητής είναι απενεργοποιημένος για χρόνο μεγαλύτερο από την τιμή Τ42. ενεργοποιείται για χρόνο Τ41 δευτερόλεπτα, για την αποφυγή ενδεχόμενου μπλοκαρίσματός του από ακινησία (άλατα, σκουριές κτλ) 6.8 Διαχείριση εμπλοκής καυσίμου στην είσοδο του καυστήρα Ο αισθητήρας εμπλοκής καυσίμου στην είσοδο του καυστήρα (όταν για κάποιο λόγο δεν προωθείται το καύσιμο από τον εσωτερικό τροφοδότη στο θάλαμο καύσης) έχει την εξής λειτουργία: Όταν η πελλέτα ξεπεράσει την στάθμη ασφαλείας στην είσοδο του καυστήρα, εμφανίζεται ένδειξη βλάβης Er18 και εάν μέσα σε χρόνο Τ24 δεν αποκατασταθεί το πρόβλημα, ο καυστήρας μεταβαίνει σε κατάσταση σβησίματος. Εφόσον αποκατασταθεί το πρόβλημα, απαιτείται η επανεκκίνηση του συστήματος, όπως περιγράφεται στο μενού ενδείξεων βλαβών. 18

19 Χρόνος περιόδου P05 15 sec ΠΙΝΑΚΑΣ ΡΥΘΜΙΣΕΩΝ ΚΑΥΣΤΗΡΩΝ PELLET TopFire Ισχύς (Kcal/h) Ποσότητα gr pellet στο 1 λεπτό Sec στο C07 5,0 3,3 2,5 2,0 1,7 1,4 1,3 1,1 1,0 0,9 0,8 0,8 0,7 0,7 0,6 0,6 0,6 0,5 0,5 0,5 0,5 0,4 0, Sec στο C07 7,5 5,0 3,8 3,0 2,5 2,1 1,9 1,7 1,5 1,4 1,3 1,2 1,1 1,0 0,9 0,9 0,8 0,8 0,8 0,7 0,7 0,7 0, Sec στο C07 10,0 6,7 5,0 4,0 3,3 2,9 2,5 2,2 2,0 1,8 1,7 1,5 1,4 1,3 1,3 1,2 1,1 1,1 1,0 1,0 0,9 0,9 0, Sec στο C07 12,5 8,4 6,3 5,0 4,2 3,6 3,1 2,8 2,5 2,3 2,1 1,9 1,8 1,7 1,6 1,5 1,4 1,3 1,3 1,2 1,1 1,1 2, Sec στο C07 10,0 7,5 6,0 5,0 4,3 3,8 3,3 3,0 2,7 2,5 2,3 2,1 2,0 1,9 1,8 1,7 1,6 1,5 1,4 1,4 1,3 1, Sec στο C07 11,7 8,8 7,0 5,8 5,0 4,4 3,9 3,5 3,2 2,9 2,7 2,5 2,3 2,2 2,1 1,9 1,8 1,8 1,7 1,6 1,5 1, Sec στο C07 13,4 10,0 8,0 6,7 5,7 5,0 4,5 4,0 3,6 3,3 3,1 2,9 2,7 2,5 2,4 2,2 2,1 2,0 1,9 1,8 1,7 1, Sec στο C07 11,3 9,0 7,5 6,4 5,6 5,0 4,5 4,1 3,8 3,5 3,2 3,0 2,8 2,7 2,5 2,4 2,3 2,1 2,0 2,0 1, Sec στο C07 12,5 10,0 8,4 7,2 6,3 5,6 5,0 4,6 4,2 3,9 3,6 3,3 3,1 2,9 2,8 2,6 2,5 2,4 2,3 2,2 2, Sec στο C07 13,8 11,0 9,2 7,9 6,9 6,1 5,5 5,0 4,6 4,2 3,9 3,7 3,4 3,2 3,1 2,9 2,8 2,6 2,5 2,4 2, Sec στο C07 12,0 10,0 8,6 7,5 6,7 6,0 5,5 5,0 4,6 4,3 4,0 3,8 3,5 3,3 3,2 3,0 2,9 2,7 2,6 2, Sec στο C07 13,0 10,9 9,3 8,1 7,2 6,5 5,9 5,4 5,0 4,7 4,3 4,1 3,8 3,6 3,4 3,3 3,1 3,0 2,8 2, Sec στο C07 14,0 11,7 10,0 8,8 7,8 7,0 6,4 5,8 5,4 5,0 4,7 4,4 4,1 3,9 3,7 3,5 3,3 3,2 3,0 2, Sec στο C07 12,5 10,7 9,4 8,4 7,5 6,8 6,3 5,8 5,4 5,0 4,7 4,4 4,2 4,0 3,8 3,6 3,4 3,3 3, Sec στο C07 13,4 11,5 10,0 8,9 8,0 7,3 6,7 6,2 5,7 5,3 5,0 4,7 4,5 4,2 4,0 3,8 3,6 3,5 3, Sec στο C07 14,2 12,2 10,6 9,5 8,5 7,7 7,1 6,6 6,1 5,7 5,3 5,0 4,7 4,5 4,3 4,1 3,9 3,7 3, Sec στο C07 12,9 11,3 10,0 9,0 8,2 7,5 6,9 6,4 6,0 5,6 5,3 5,0 4,7 4,5 4,3 4,1 3,9 3, Sec στο C07 13,6 11,9 10,6 9,5 8,7 7,9 7,3 6,8 6,3 5,9 5,6 5,3 5,0 4,8 4,5 4,3 4,1 4, Sec στο C07 14,3 12,5 11,1 10,0 9,1 8,4 7,7 7,2 6,7 6,3 5,9 5,6 5,3 5,0 4,8 4,6 4,4 4, Sec στο C07 13,2 11,7 10,5 9,6 8,8 8,1 7,5 7,0 6,6 6,2 5,8 5,5 5,3 5,0 4,8 4,6 4, Sec στο C07 13,8 12,2 11,0 10,0 9,2 8,5 7,9 7,3 6,9 6,5 6,1 5,8 5,5 5,2 5,0 4,8 4, Sec στο C07 14,4 12,8 11,5 10,5 9,6 8,9 8,2 7,7 7,2 6,8 6,4 6,1 5,8 5,5 5,2 5,0 4, Sec στο C07 13,4 12,0 10,9 10,0 9,2 8,6 8,0 7,5 7,1 6,7 6,3 6,0 5,7 5,5 5,2 5, Sec στο C07 13,9 12,5 11,4 10,4 9,6 8,9 8,4 7,8 7,4 7,0 6,6 6,3 6,0 5,7 5,4 5, Sec στο C07 14,5 13,0 11,8 10,9 10,0 9,3 8,7 8,1 7,7 7,2 6,9 6,5 6,2 5,9 5,7 5, Sec στο C07 13,5 12,3 11,3 10,4 9,7 9,0 8,5 8,0 7,5 7,1 6,8 6,4 6,1 5,9 5, Sec στο C07 14,0 12,8 11,7 10,8 10,0 9,4 8,8 8,3 7,8 7,4 7,0 6,7 6,4 6,1 5, Sec στο C07 14,5 13,2 12,1 11,2 10,4 9,7 9,1 8,5 8,1 7,6 7,3 6,9 6,6 6,3 6, Sec στο C07 13,7 12,5 11,6 10,7 10,0 9,4 8,8 8,4 7,9 7,5 7,2 6,8 6,5 6, Sec στο C07 14,1 12,9 11,9 11,1 10,4 9,7 9,1 8,6 8,2 7,8 7,4 7,1 6,8 6, Sec στο C07 14,6 13,4 12,3 11,5 10,7 10,0 9,4 8,9 8,4 8,0 7,6 7,3 7,0 6, Sec στο C07 13,8 12,7 11,8 11,0 10,3 9,7 9,2 8,7 8,3 7,9 7,5 7,2 6,9 19

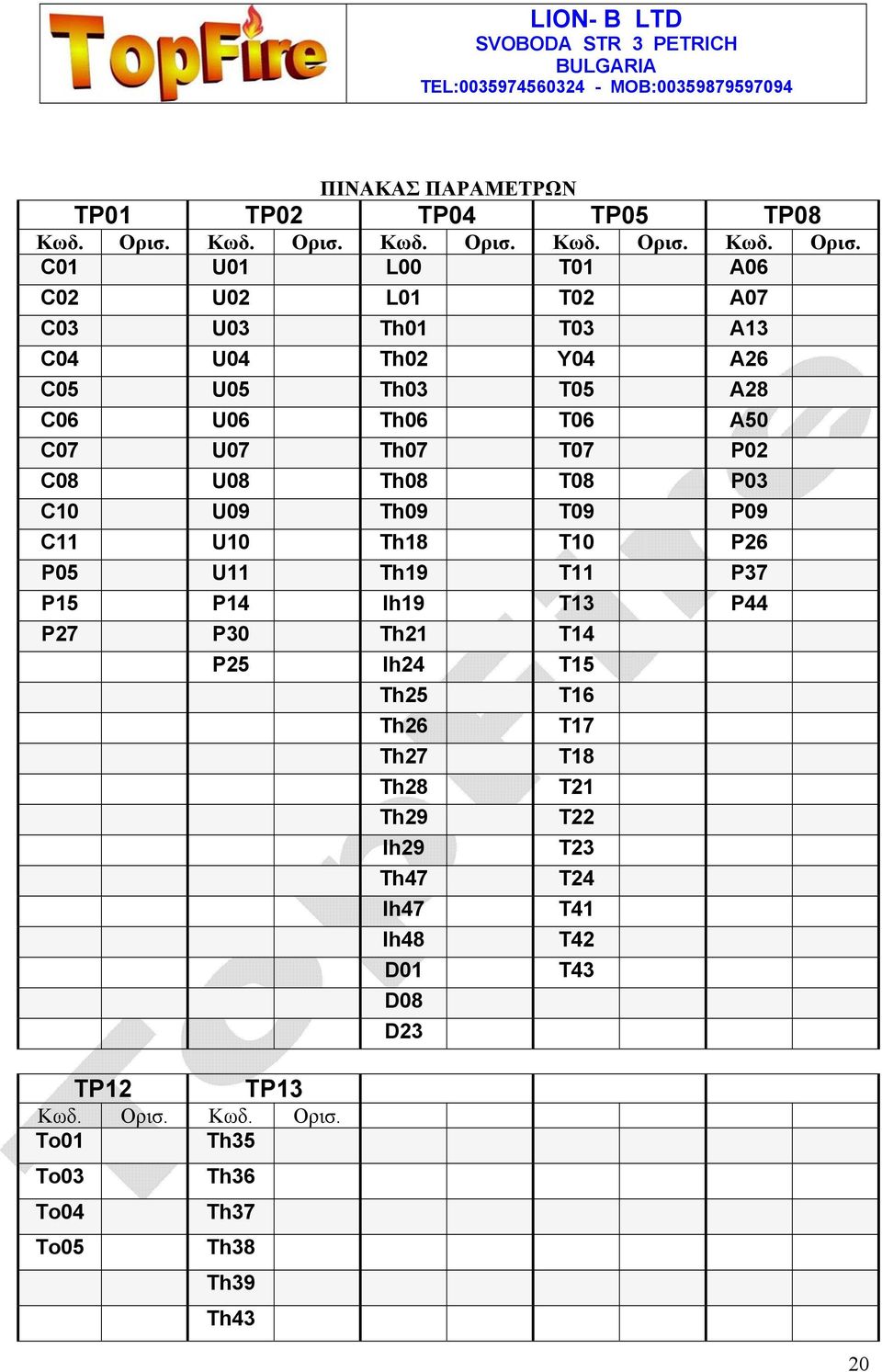

20 ΠΙΝΑΚΑΣ ΠΑΡΑΜΕΤΡΩΝ TP01 TP02 TP04 TP05 TP08 Κωδ. Ορισ. Κωδ. Ορισ. Κωδ. Ορισ. Κωδ. Ορισ. Κωδ. Ορισ. C01 U01 L00 T01 A06 C02 U02 L01 T02 A07 C03 U03 Th01 T03 A13 C04 U04 Th02 Y04 A26 C05 U05 Th03 T05 A28 C06 U06 Th06 T06 A50 C07 U07 Th07 T07 P02 C08 U08 Th08 T08 P03 C10 U09 Th09 T09 P09 C11 U10 Th18 T10 P26 P05 U11 Th19 T11 P37 P15 P14 Ih19 T13 P44 P27 P30 Th21 T14 TP12 TP13 Κωδ. Ορισ. Κωδ. Ορισ. To01 Th35 To03 To04 To05 P25 Ih24 T15 Th36 Th37 Th38 Th39 Th43 Th25 Th26 Th27 Th28 Th29 Ih29 Th47 Ih47 Ih48 D01 D08 D23 T16 T17 T18 T21 T22 T23 T24 T41 T42 T43 20

21 7. Καταστάσεις λειτουργίας καύσης pellet Κατάσταση Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση Αν θερμοκρασία νερού > Th25 πάει στο BLOCK Φωτοκύτταρο (Ρ37=1) Αν η φλόγα > L00 πάει στο ΣΒΗΣΙΜΟ Κατάσταση ΕΛΕΓΧΟΣ Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση Τ01 Φωτοκύτταρο (Ρ37=1) Αν η φλόγα > L01 πάει στη ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Μέγιστη ταχύτητα Κατάσταση ΠΡΟΘΕΡΜΑΝΣΗ Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση Τ02 Φωτοκύτταρο (Ρ37=1) Αν η φλόγα > L01 πάει στη ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ U01 ON Κατάσταση ΑΡΧΙΚΗ ΤΡΟΦΟ ΟΣΙΑ Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση Τ03 Φωτοκύτταρο (Ρ37=1) Αν η φλόγα > L01 πάει στη ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ U01 ON ON 21

22 Κατάσταση ΜΕΤΑΒΛΗΤΗ ΦΑΣΗ (μετά την αρχική φόρτωση, προς αναμονή ένδειξης φλόγας) Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση Αν η φλόγα > L01 παει στην ΣΤΑΘΕΡΟΠΟΙΗΣΗ Τ05 Φωτοκύτταρο (Ρ37=1) Στο τέλος του χρόνου T05 αν η φλόγα < L01 ON πάει στο ΣΒΗΣΙΜΟ με σφάλμα Er12 σε περίπτωση εξαντλήσεως των προσπαθειών έναυσης. 1 η προσπάθεια: U01 2 η προσπάθεια: U10 1 η προσπάθεια: C01 2 η προσπάθεια: C10 Κατάσταση ΣΤΑΘΕΡΟΠΟΙΗΣΗ Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση ξαναπροσπαθεί από την ΜΕΤΑΒΛΗΤΗ ΦΑΣΗ Τ06 Φωτοκύτταρο (Ρ37=1) Αν η φλόγα < L01 Στο τέλος του χρόνου T06 αν η φλόγα > L01 πάει στο ΣΒΗΣΙΜΟ με σφάλμα Er12 στην περίπτωση εξαντλήσεως των προσπαθειών έναυσης πάει στη ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ U02 C02 22

23 Κατάσταση ΑΝΑΚΤΗΣΗΣ ΕΝΑΥΣΗΣ Το σύστημα πάει στην ΑΝΑΚΤΗΣΗ ΕΝΑΥΣΗΣ μετά από απώλεια τροφοδοσίας ρεύματος ενώ ο καυστήρας ήταν σε λειτουργία ΕΝΑΥΣΗΣ, ΚΑΝΟΝΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑ, ΙΑΜΟΡΦΩΣΗΣ ή το σύστημα βρίσκεται στο ΣΒΗΣΙΜΟ και θέλουμε να επανεκκινήσουμε τον καυστήρα πατώντας το πλήκτρο START/STOP Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση Αν η φλόγα > L01 πάει Τ16 Φωτοκύτταρο (Ρ37=1) Αν η φλόγα > L00 περιμένει U09 Αν η φλόγα < L00 αρχίζει το χρονικό Τ16 Στο τέλος χρόνου T16 πάει στον ΕΛΕΓΧΟ αν η φλόγα < L00 Μέγιστη ταχύτητα Κατάσταση ΚΑΝΟΝΙΚΗ ΛΕΙΤΟΥΡΓΙΑ Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση Αν η θερμοκρασία λέβητα > Θερμοστάτη λέβητα πάει στη Α07=1 Αν επαφή ΒΟΗΘΗΤΙΚΗ ΕΙΣΟ ΟΣ (θερμοστάτης χώρου-λέβητα) είναι ανοιχτή ΙΑΜΟΡΦΩΣΗ Θερμοκρασία buffer > Θερμοστάτη buffer και P26=1 και P44=5 Α07=2 Αν επαφή ΒΟΗΘΗΤΙΚΗ ΕΙΣΟ ΟΣ (θερμοστάτης χώρου-λέβητα) είναι ανοιχτή T15 Τ14 Φωτοκύτταρο (Ρ37=1) Αν θερμοκρασία λέβητα > Th25 Στο τέλος του χρόνου T15 αν θερμοκρασία λέβητα > Th25 Αν η φλόγα < L00 Στο τέλος του χρόνου T14 αν η φλόγα < L00 πάει στη ANAMONH αρχίζει χρονικό T15 πάει στη ΣΒΗΣΙΜΟ με σφάλμα Er04 αρχίζει χρονικό T14 πάει στο ΣΒΗΣΙΜΟ με σφάλμα Er03 Οριζόμενη ισχύς Οριζόμενη ισχύς 23

24 Κατάσταση ΙΑΜΟΡΦΩΣΗ Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση Α13=1 Αν για χρόνο T43 η θερμοκρασία λέβητα > θερμοστάτη λέβητα + d23 Θερμοκρασία buffer > θερμοστάτη buffer και P26=1 και P44=5 πάει στη ANAMONH Α07=2 Αν επαφή ΒΟΗΘΗΤΙΚΗ ΕΙΣΟ ΟΣ (θερμοστάτης χώρου-λέβητα) είναι ανοιχτή Τ15 Τ14 Φωτοκύτταρο (Ρ37=1) Αν η θερμοκρασία λέβητα > Th25 Στο τέλος χρόνου T15 αν η θερμοκρασία λέβητα > Th25 Αν η φλόγα < L00 Στο τέλος χρόνου T14 αν η φλόγα < L00 αρχίζει χρονικό T15 πάει στο ΣΒΗΣΙΜΟ με σφάλμα Er04 αρχίζει χρονικό T14 πάει στο ΣΒΗΣΙΜΟ με σφάλμα Er03 Αν Α06=1 Ισχύς U11 Αν Α06=0 Ισχύς U03 Αν Α06=1 Ισχύς C11 Αν Α06=0 Ισχύς C03 Κατάσταση ANAMONH Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση T13 Φωτοκύτταρο Αν η φλόγα > L00 αρχίζει χρονικό T13 U09 (φάση σβήσιμο) (Ρ37=1) Στο τέλος χρόνου T13 αν η φλόγα > L00 περιμένει T16 (φάση τελικού καθαρισμού) Φωτοκύτταρο (Ρ37=1) Αν η φλόγα < L00 αρχίζει χρονικό T16 Μέγιστη ταχύτητα Κατάσταση Στο τέλος χρόνου T16 πηγαίνει σε κατάσταση 24

25 Κατάσταση ΣΒΗΣΙΜΟ Χρονικό Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση T13 Φωτοκύτταρο αρχίζει χρονικό T13 U09 (φάση σβήσιμο) (Ρ37=1) Στο τέλος χρόνου T13 αν η φλόγα > L00 περιμένει T16 (φάση τελικού καθαρισμού) Φωτοκύτταρο (Ρ37=1) Αν η φλόγα < L00 αρχίζει χρονικό T16 Μέγιστη ταχύτητα Κατάσταση ΕΜΠΛΟΚΗ Στο τέλος χρόνου T16 πηγαίνει σε ΕΜΠΛΟΚΗ αν υπάρχουν σφάλματα, αλλιώς τερματίζει την λειτουργία. Έλεγχοι Φυσητήρας Τροφοδότης Αντίσταση Για έξοδο από εμπλοκή: Πατάμε για 3 δευτερόλεπτα το πλήκτρο P2. Χωρίς άλλη συνθήκη εμπλοκής το σύστημα τερματίζει. 25
