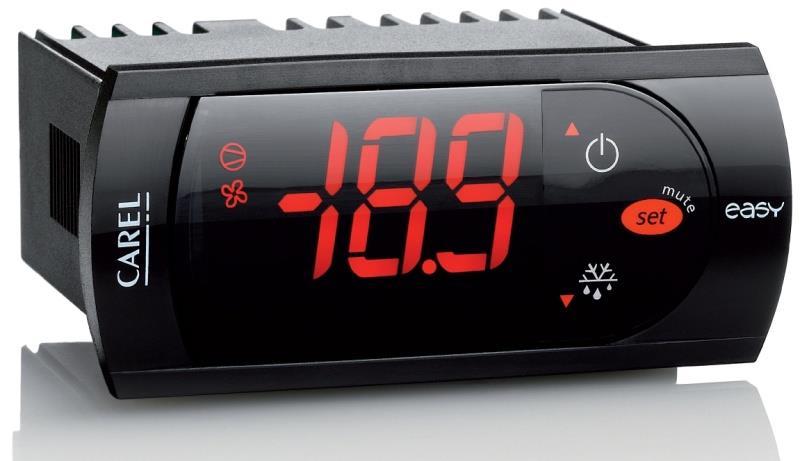

1 Θερμοστάτης PJEZS0H000 Οδηγίες χρήσης Ηλεκτρολογικό σχέδιο 1-3 : Φορτίο 3 (Ν) : Ουδέτερος 2 (L) : Φάση (230V) 4-5 : Αισθητήριο χώρου 5-6 : Αισθητήριο απόψυξης (αν υπάρχει)

2 Πληκτρολόγιο Λειτουργίες ON / OFF ψυγείου: πατήστε το πλήκτρο 1 πάνω από 3. Ρύθμιση Set Point: πατήστε το πλήκτρο 2 για 1, με τα βελάκια πάνω-κάτω αλλάξτε το, και ξαναπατήστε το set. Μενού παραμέτρων: Πατήστε το πλήκτρο 2 πάνω από 3 εμφανίζεται η παράμετρος PS (κωδικός εισόδου). Ξαναπατήστε το πλήκτρο Set μια φορά, και με τα βελάκια πάνω-κάτω βάλτε τον κωδικό εισόδου 22. Επιβεβαιώστε με το Set. Με τα βελάκια πάνω-κάτω βλέπετε όλες τις παραμέτρους. Πατώντας το Set σε μια παράμετρο «μπαίνετε» στην παράμετρο. Με τα βελάκια πάνω-κάτω την ρυθμίζετε. Με το Set «βγαίνετε» πάλι στη λίστα παραμέτρων. Με τον ίδιο τρόπο ρυθμίστε όποιες παραμέτρους θέλετε. Τελειώνοντας, για αποθήκευση των ρυθμίσεων που κάνατε, πατήστε το Set για 3 και η οθόνη θα γυρίσει στην θερμοκρασία ψυγείου. ΠΡΟΣΟΧΗ Για λόγους ασφαλείας, αν δεν πατήσετε κανένα πλήκτρο για 1 λεπτό, το όργανο βγαίνει από το μενού ρυθμίσεων ακυρώνοντας ότι ρυθμίσεις κάνατε!! Επαναφορά εργοστασιακών ρυθμίσεων: Διακόπτουμε το ρεύμα, με πατημένα το Set και το βελάκι κάτω ξαναδίνουμε ρεύμα.

3 Κωδικός εισόδου στη λίστα παραμέτρων: 22 Πίνακας βασικού προγραμματισμού Κωδικός Περιγραφή Min Max Μονάδα μέτρησης Εργ. τιμή -C1 -C2 Παράμετροι αισθητηρίου Διόρθωση σφάλματος (καλιμπράρισμα) αισθητηρίων C 0.0 Παράμετροι ελέγχου rd Διαφορικό θερμοστάτη 0 19 C 4 Παράμετροι συμπιεστή C0 Καθυστέρηση εκκίνησης μετά από τροφοδότηση Λεπτά 0 οργάνου. C1 Ελάχιστος χρόνος μεταξύ δύο εκκινήσεων Λεπτά 0 C2 Ελάχιστος χρόνος OFF Λεπτά 0 C3 Ελάχιστος χρόνος ON Λεπτά 0 Παράμετροι απόψυξης d0 Επιλογή απόψυξης 0=με βάση την θερμοκρασία του στοιχείου 2=με βάση τον χρόνο di Χρόνος μεταξύ 2 αποψύξεων Ώρες 8 dt Θερμοκρασία τέλους απόψυξης C 4 dp Μέγιστος χρόνος απόψυξης Λεπτά 30 Παράμετροι alarm ΑL Θερμοκρασία για alarm χαμηλής θερμοκρασίας C 0 ΑH Θερμοκρασία για alarm υψηλής θερμοκρασίας C 0 Αd Καθυστέρηση alarm θερμοκρασίας Λεπτά 0 ΚΩΔΙΚΟΙ ALARM Για να σταματήσουμε τον ήχο του βομβητή σε περίπτωση alarm πατάμε μια φορά Set.

4 E0: ΣΦΑΛΜΑ ΑΙΣΘΗΤΗΡΙΟΥ ΧΩΡΟΥ Ε1: ΣΦΑΛΜΑ ΑΙΣΘΗΤΗΡΙΟΥ ΑΠΟΨΥΞΗΣ ΗΙ: ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ L0: ΧΑΜΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ Πίνακας όλων των παραμέτρων Κωδικός Περιγραφή Min Max Μονάδα μέτρησης Εργ. τιμή Παράμετροι αισθητηρίου /2 Σταθερότητα ανάγνωσης αισθητηρίου /4 Επιλογή αισθητηρίου που θα φαίνεται στην οθόνη. 1=αισθητήριο χώρου 2=αισθητήριο απόψυξης /5 Επιλογή Cή F 0= C 1= F /6 Απενεργοποίηση δεκαδικής ένδειξης -C1 -C2 0= ΟΧΙ 1=ΝΑΙ Διόρθωση σφάλματος (καλιμπράρισμα) αισθητηρίων C 0.0 Παράμετροι ελέγχου rd Διαφορικό θερμοστάτη 0 19 C 4 r1 Ελάχιστη επιτρεπόμενη τιμή set point -50 r2 C -50 r2 Μέγιστη επιτρεπόμενη τιμή set point r1 127 C 60 r3 Επιλογή λογικής ψύξη ή θέρμανση 0=Ψύξη με απόψυξη 1=Ψύξη χωρίς απόψυξη, 2=Θέρμανση Παράμετροι συμπιεστή C0 Καθυστέρηση εκκίνησης μετά από τροφοδότηση Λεπτά 0 οργάνου. C1 Ελάχιστος χρόνος μεταξύ δύο εκκινήσεων Λεπτά 0 C2 Ελάχιστος χρόνος OFF Λεπτά 0 C3 Ελάχιστος χρόνος ON Λεπτά 0 C4 Χρόνος ON σε βλάβη αισθητηρίου** Λεπτά 0 CC Διάρκεια συνεχούς κύκλου λειτουργίας *** 0 15 Ώρες 4 C6 Απενεργοποίηση όλων των alarm θερμοκρασίας μετά το τέλος του συνεχούς κύκλου λειτουργίας 0 15 Ώρες 2 ** Στην περίπτωση αυτή, το όργανο θα δίνει ρεύμα για τον χρόνο που ρυθμίσατε και θα κόβει για 15 λεπτά (σταθερός χρόνος). Ο κύκλος θα επαναλαμβάνεται μέχρι να αποκαταστήσετε την βλάβη. *** Η ενεργοποίηση/απενεργοποίηση του συνεχούς κύκλου λειτουργίας γίνετε πατώντας ταυτόχρονα το πάνω και κάτω βέλος (1και3).

5 Παράμετροι απόψυξης d0 Επιλογή απόψυξης 0=με βάση την θερμοκρασία του στοιχείου. 2=με βάση τον χρόνο di Χρόνος μεταξύ 2 αποψύξεων Ώρες 8 dt Θερμοκρασία τέλους απόψυξης C 4 dp Μέγιστος χρόνος απόψυξης Λεπτά 30 d4 Εκκίνηση απόψυξης όταν ανοίγουμε το όργανο. 0=ΟΧΙ 1=ΝΑΙ d5 Καθυστέρηση εκκίνησης απόψυξης όταν ανοίγουμε το όργανο Λεπτά 0 d6 Ένδειξη οθόνης κατά την απόψυξη. 0=df 1=παγώνει η οθόνη στην τελευταία ένδειξη θερμοκρασίας και επανέρχεται όταν τελειώσει η απόψυξη. dd Χρόνος αποστράγγισης στοιχείου μετά την απόψυξη Λεπτά 2 d8 Χρόνος καθυστέρησης alarm υψηλής θερμοκρασίας μετά το τέλος της απόψυξης 0 15 Ώρες 1 d9 Ακύρωση των χρόνων C0,C1,C2,C3 κατά την έναρξη της απόψυξης. 0=ΟΧΙ 1=ΝΑΙ d/ Τρέχουσα θερμοκρασία αισθητηρίου απόψυξης - - C - dc Επιλογή χρονικής βάσης για το di & dp 0=dI σε ώρες dp σε λεπτά 1=dl σε λεπτά dp σε δευτερόλεπτα Παράμετροι alarm Α0 Θερμοκρασία που προστίθεται στην ποσότητα AL & AH και δημιουργεί 2 νέα σημεία AL+A0 και AH+Α0 ΑL Θερμοκρασία για alarm χαμηλής θερμοκρασίας C 0 ΑH Θερμοκρασία για alarm υψηλής θερμοκρασίας C 0 Αd Καθυστέρηση alarm θερμοκρασίας Λεπτά 0 Α8 Ενεργοποίηση alarm τέλους χρόνου απόψυξης dp ένδειξη Ed 0=ΟΧΙ 1=ΝΑΙ H0 Σειριακή διεύθυνση οργάνου σε δίκτυο καταγραφής Η1 Η2 Η5 Δεν χρησιμοποιείται EY
