1 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ - ΤΜΗΜΑ ΓΕΩΛΟΓΙΑΣ ΤΟΜΕΑΣ ΜΕΤΕΩΡΟΛΟΓΙΑΣ ΚΑΙ ΚΛΙΜΑΤΟΛΟΓΙΑΣ ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΧΡΗΣΗ ΤΟΥ ΤΡΙΣΔΙΑΣΤΑΤΟΥ ΝΕΦΙΚΟΥ ΜΟΝΤΕΛΟΥ ΔΑΦΝΗ «Ένα Καινοτόμο και Ολοκληρωμένο Εννοιολογικό Μοντέλο για την Αντιμετώπιση των Επιπτώσεων της Κλιματικής Μεταβολής στην Ξηρασία: Δυνητικότητα Εφαρμογής ενός Προγράμματος Αύξησης των Βροχοπτώσεων στη Θεσσαλία» Στέργιος Κάρτσιος Φυσικός - Μετεωρολόγος

2 ΤΡΙΣΔΙΑΣΤΑΤΟ ΝΕΦΙΚΟ ΜΟΝΤΕΛΟ Διενέργεια εικονικών προσομοιώσεων σποράς νεφών Ανάλυση και σύγκριση στο χώρο και στο χρόνο, της εξέλιξης ενός ή περισσοτέρων νεφικών πυρήνων, οι οποίοι έχουν υποστεί σπορά με ιωδιούχο άργυρο (AgI), σε σχέση με τους ίδιους νεφικούς πυρήνες οι οποίοι δεν έχουν υποστεί σπορά. Περιλαμβάνει: Διαφορικές εξισώσεις διατήρησης της ορμής Εξισώσεις για τα θερμοδυναμικά χαρακτηριστικά και την πίεση Εξισώσεις συνέχειας για τις φάσεις του νερού Εξισώσεις της τυρβώδους κινητικής ενέργειας

3 ΤΡΙΣΔΙΑΣΤΑΤΟ ΝΕΦΙΚΟ ΜΟΝΤΕΛΟ Spiridonov and Curic (2003) Τρισδιάστατο (3D) Μη υδροστατικό Dynamics: Klemp and Wilhelmson (1978) Cloud microphysics: Lin et al. (1983) Υδρατμοί (water vapor), νεφοσταγόνες (cloud droplets), παγοκρύσταλλοι (ice crystals), βροχοσταγόνες (rain), χιόνι (snow) και graupel Thermodynamics: Orville and Kopp (1977) Ενεργοποίηση AgI: Hsie (1980) and Kopp (1988) Radar reflectivity factors: Smith et. al. (1975), Sekhon and Srivastava (1970)

4 ΔΟΜΗ ΣΥΣΤΗΜΑΤΟΣ ΠΡΟ-ΕΠΕΞΕΡΓΑΣΙΑ ΑΡΧΙΚΑ ΔΕΔΟΜΕΝΑ - ΡΑΔΙΟΒΟΛΙΣΗ ΑΡΧΙΚΟΠΟΙΗΣΗ ΕΠΕΞΕΡΓΑΣΙΑ ΟΛΟΚΛΗΡΩΣΗ ΜΟΝΤΕΛΟΥ ΜΕΤ-ΕΠΕΞΕΡΓΑΣΙΑ ΟΠΤΙΚΟΠΟΙΗΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ

5 ΕΡΓΑΛΕΙΑ ΛΕΙΤΟΥΡΓΙΚΟ WINDOWS - UNIX ΠΡΟ-ΕΠΕΞΕΡΓΑΣΙΑ TEXT EDITOR (VI, VIM, GEDIT, NOTEPAD++) ΟΛΟΚΛΗΡΩΣΗ FORTRAN COMPILER (INTEL, GFORTRAN, MICROSOFT DEVELOPER STUDIO) ΟΠΤΙΚΟΠΟΙΗΣΗ NCAR COMMAND LANGUAGE (NCL) SURFER 11 MATHEMATICA VAPOR

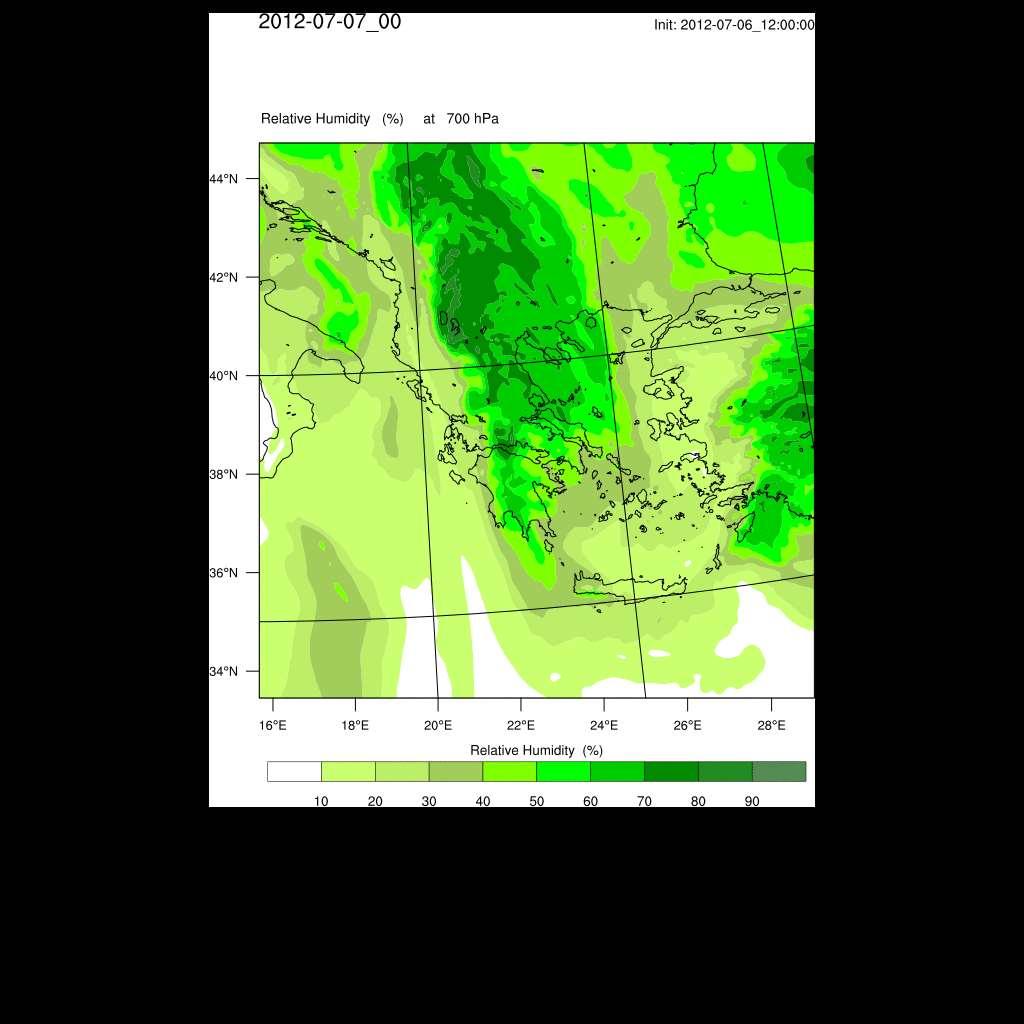

6 ΑΡΧΙΚΑ ΔΕΔΟΜΕΝΑ

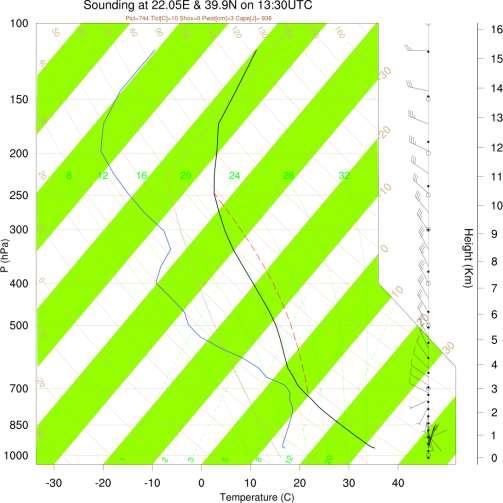

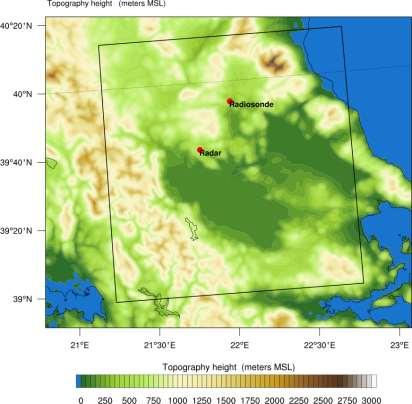

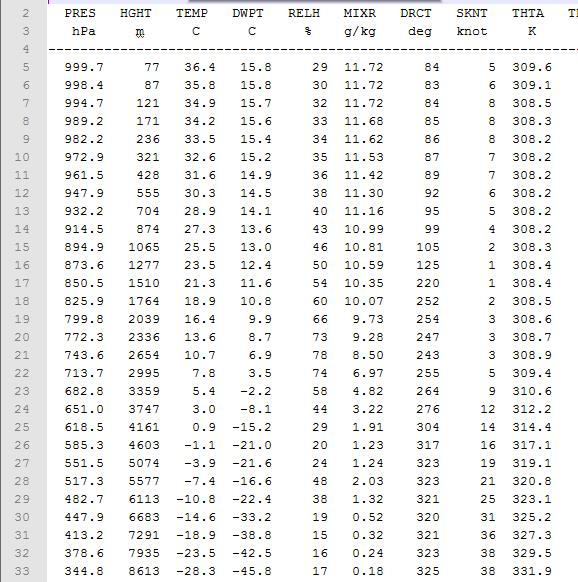

7 ΑΡΧΙΚΑ ΔΕΔΟΜΕΝΑ - ΡΑΔΙΟΒΟΛΙΣΗ

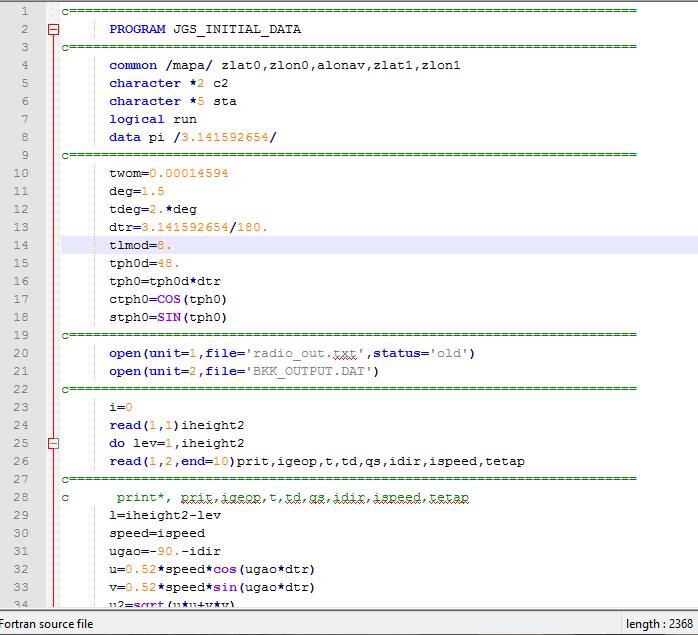

8 ΑΡΧΙΚΟΠΟΙΗΣΗ ΝΕΦΙΚΟΥ ΜΟΝΤΕΛΟΥ JGS_INP.FOR Πρόγραμμα το οποίο διαβάζει τα δεδομένα της ραδιοβόλισης

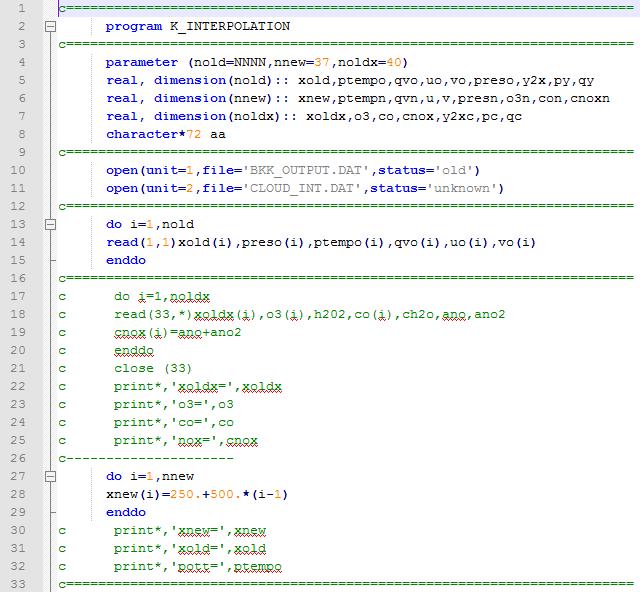

9 ΑΡΧΙΚΟΠΟΙΗΣΗ ΝΕΦΙΚΟΥ ΜΟΝΤΕΛΟΥ JGS_INTER.FOR Επεξεργασία των δεδομένων της ραδιοβόλισης - Interpolation Ύψος (m) του πρώτου επιπέδου dz (m) των κατακόρυφων επιπέδων

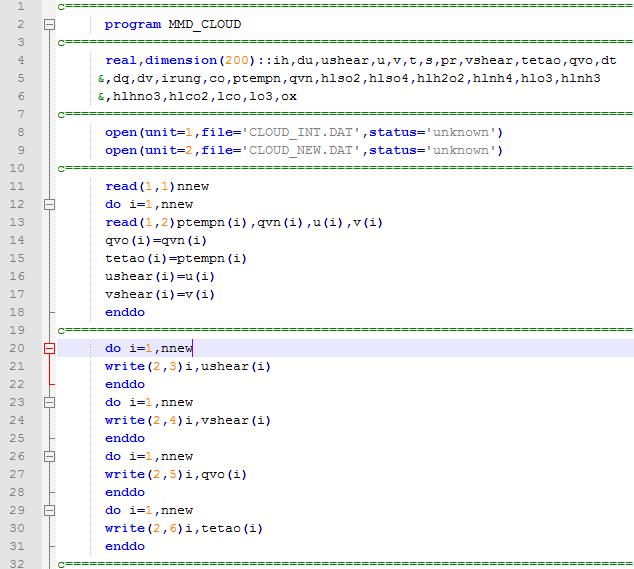

10 ΑΡΧΙΚΟΠΟΙΗΣΗ ΝΕΦΙΚΟΥ ΜΟΝΤΕΛΟΥ JGS_CLOUD.FOR Δημιουργία μονοδιάστατων πινάκων U (m/s) V (m/s) Qv (g/kg) Pot. Temp (K)

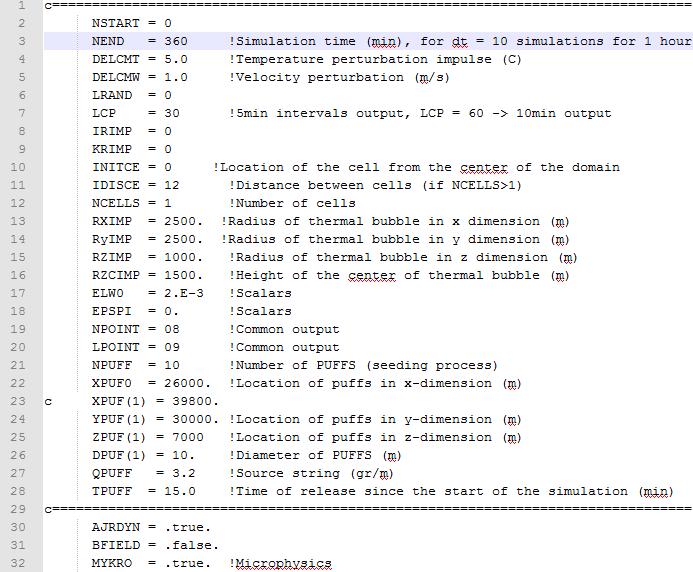

11 ΑΡΧΙΚΟΠΟΙΗΣΗ ΝΕΦΙΚΟΥ ΜΟΝΤΕΛΟΥ NEND=TIME(s)/dt(s)=3600/10=360 CLOUD_REF.INP Καθορίζονται: Χρόνος ολοκλήρωσης Χρονικό διάστημα εγγραφής των αποτελεσμάτων Αριθμός νεφικών πυρήνων Παράμετροι σποράς Μικροφυσική Δυναμικά

12 ΑΡΧΙΚΟΠΟΙΗΣΗ ΝΕΦΙΚΟΥ ΜΟΝΤΕΛΟΥ CLOUD.INC Καθορίζονται: dx=dy, dz Χρονικό βήμα ολοκλήρωσης, dt Αριθμός σημείων πλέγματος (οριζόντιο & κατακόρυφο) Αριθμός νεφικών πυρήνων

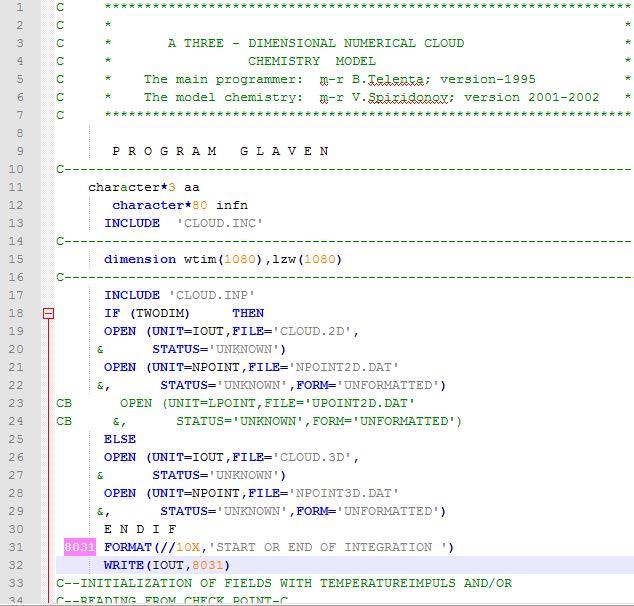

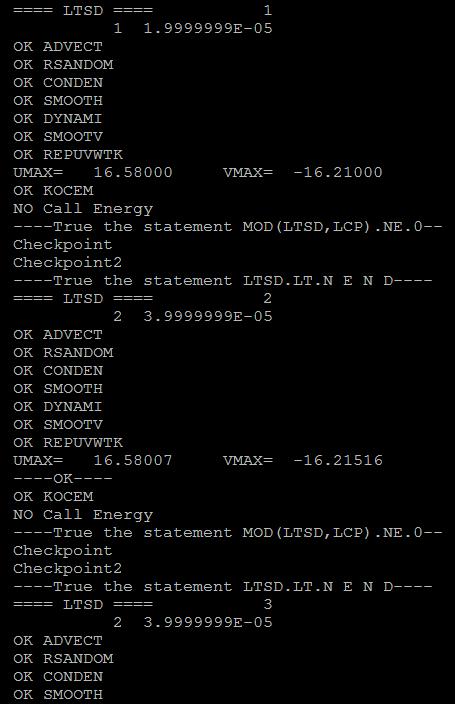

13 ΟΛΟΚΛΗΡΩΣΗ ΝΕΦΙΚΟΥ ΜΟΝΤΕΛΟΥ $ ifort agj_new.f o agj_new.exe $ agj_new.exe

14 ΜΕΤ-ΕΠΕΡΓΑΣΙΑ ΑΠΟΤΕΛΕΣΜΑΤΩΝ B_3D.FOR Διαβάζει το αρχείο NPOINT3D.DAT Δημιουργία των αρχείων: 3D_Q.DAT (Cloud water) 3D_H.DAT (Hail) 3D_R.DAT (Rain) 3D_S.DAT (Snow) AgI.DAT (Ιωδιούχος Άργυρος) UW_new.DAT MRL5.DAT (Reflectivity) VER.FOR Διαβάζει τα αρχεία NPOINT.DAT_010;20;30 Δημιουργία κατακόρυφων τομών HOR_NEW.FOR Διαβάζει τα αρχεία NPOINT.DAT_010;20;30 Δημιουργία οριζόντιων τομών

15 ΟΠΤΙΚΟΠΟΙΗΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ Παραγωγή 3D γραφικών cw.ncl Διαβάζει τα αρχεία: 3D_Q.DAT (Cloud water) 3D_H.DAT (Hail) 3D_R.DAT (Rain) 3D_S.DAT (Snow) AgI.DAT (Ιωδιούχος Άργυρος)

16 3D_R.DAT ΒΡΟΧΟΣΤΑΓΟΝΕΣ 3D_H.DAT ΧΑΛΑΖΟΚΟΚΚΟΙ

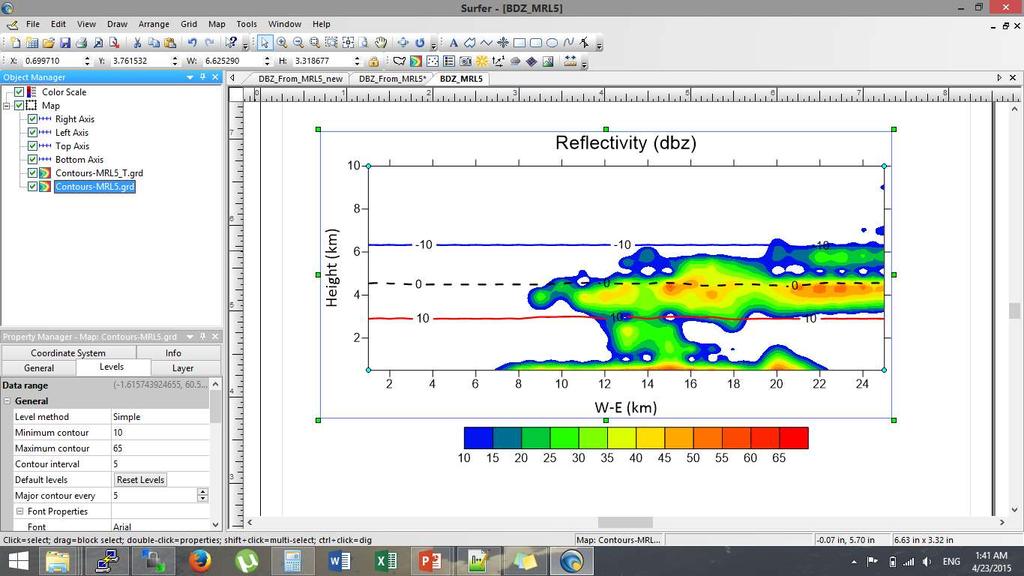

17 ΟΠΤΙΚΟΠΟΙΗΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ

18 ΕΥΧΑΡΙΣΤΩ ΓΙΑ ΤΗΝ ΠΡΟΣΟΧΗ ΣΑΣ
