Παρατηρητήριο Εγνατίας Οδού: Βασικός Εξοπλισµός και ικτύωση. Workstations: PCs: Server: Κτήριο 1 Κτήριο 2 Κτήριο 3. Κυκλοφορίας & Τηλεµατικής

Transcript

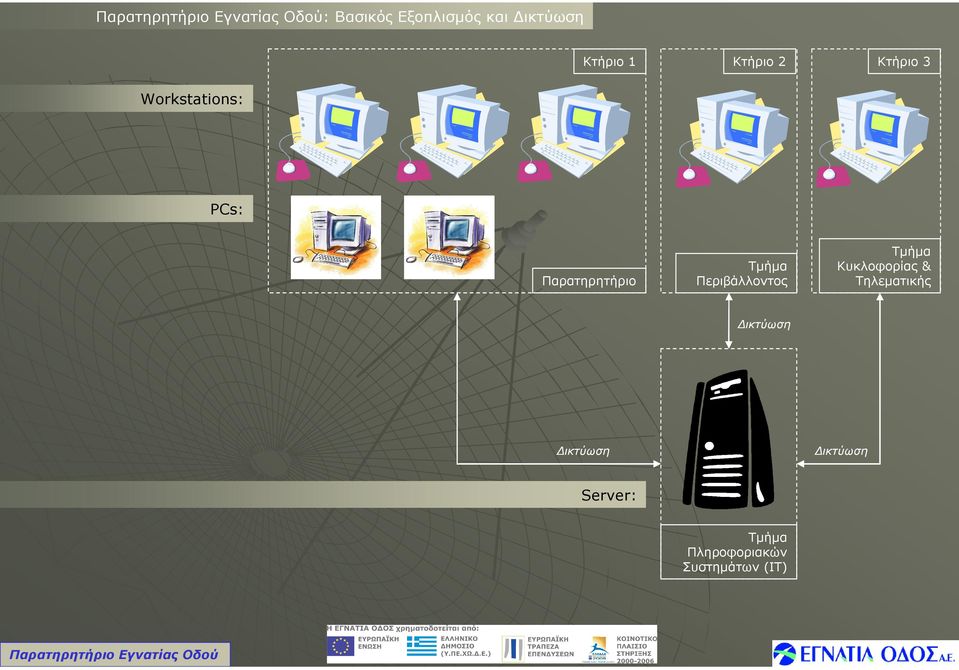

1 : Βασικός Εξοπλισµός και ικτύωση Κτήριο 1 Κτήριο 2 Κτήριο 3 Workstations: PCs: Παρατηρητήριο Τµήµα Περιβάλλοντος Τµήµα Κυκλοφορίας & Τηλεµατικής ικτύωση ικτύωση ικτύωση Server: Τµήµα Πληροφοριακών Συστηµάτων (IT)

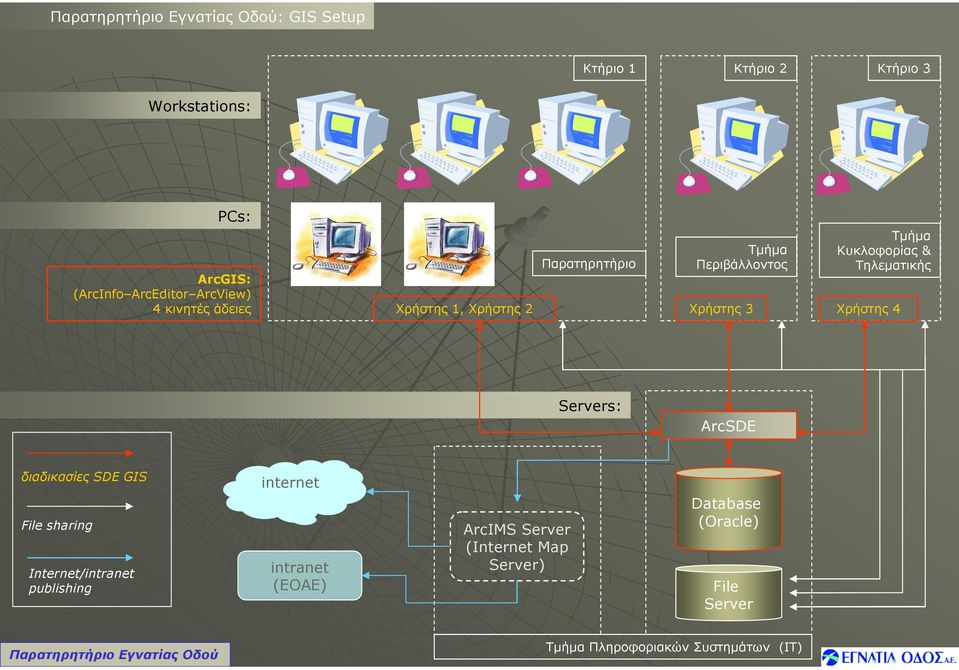

2 : GIS Setup Κτήριο 1 Κτήριο 2 Κτήριο 3 Workstations: PCs: Τµήµα Περιβάλλοντος Τµήµα Κυκλοφορίας & Τηλεµατικής Παρατηρητήριο ArcGIS: (ArcInfo ArcEditor ArcView) 4 κινητές άδειες Χρήστης 1, Χρήστης 2 Χρήστης 3 Χρήστης 4 Servers: ArcSDE διαδικασίες SDE GIS File sharing Internet/intranet publishing internet intranet (ΕΟΑΕ) ArcIMS Server (Internet Map Server) Database (Oracle) File Server Τµήµα Πληροφοριακών Συστηµάτων (IT)

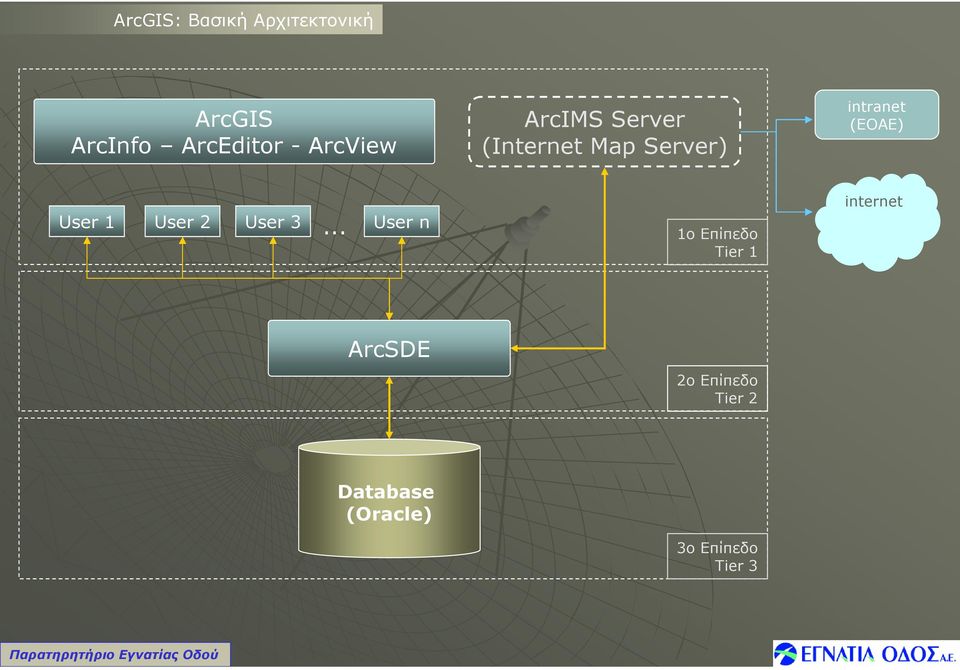

3 ArcGIS: Βασική Αρχιτεκτονική ArcGIS ArcInfo ArcEditor - ArcView ArcIMS Server (Internet Map Server) intranet (ΕΟΑΕ) User 1 User 2 User 3 User n... 1ο Επίπεδο Tier 1 internet ArcSDE 2ο Επίπεδο Tier 2 Database (Oracle) 3ο Επίπεδο Tier 3

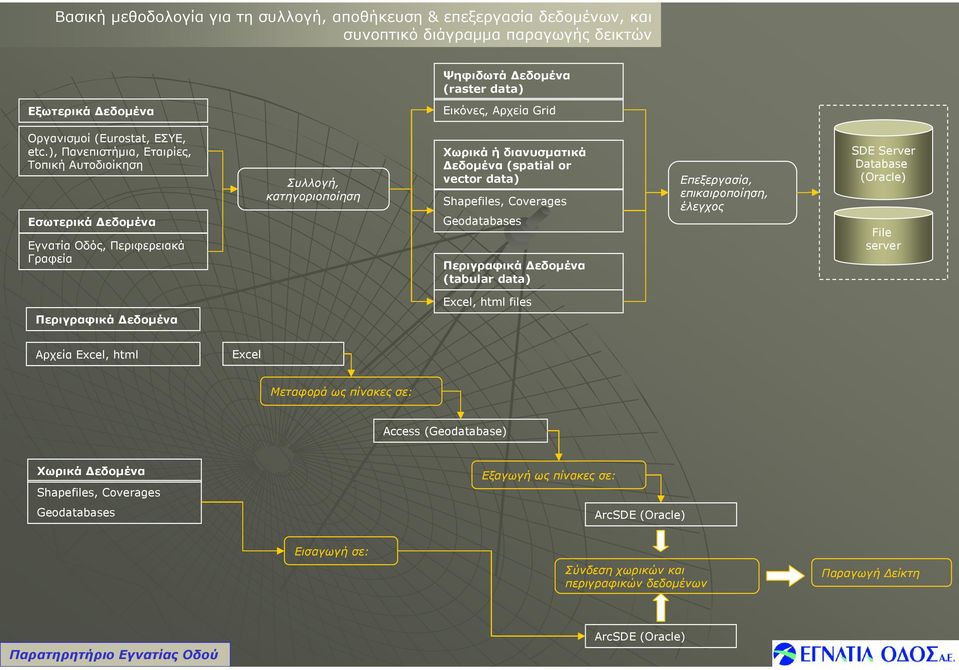

4 Βασική µεθοδολογία για τη συλλογή, αποθήκευση & επεξεργασία δεδοµένων, και συνοπτικό διάγραµµα παραγωγής δεικτών Ψηφιδωτά εδοµένα (raster data) Εξωτερικά εδοµένα Εικόνες, Αρχεία Grid Οργανισµοί (Eurostat, ΕΣΥΕ, etc.), Πανεπιστήµια, Εταιρίες, Τοπική Αυτοδιοίκηση Εσωτερικά εδοµένα Εγνατία Οδός, Περιφερειακά Γραφεία Συλλογή, κατηγοριοποίηση Χωρικά ή διανυσµατικά εδοµένα (spatial or vector data) Shapefiles, Coverages Geodatabases Περιγραφικά εδοµένα (tabular data) Επεξεργασία, επικαιροποίηση, έλεγχος SDE Server Database (Oracle) File server Excel, html files Περιγραφικά εδοµένα Αρχεία Excel, html Excel Μεταφορά ως πίνακες σε: Access (Geodatabase) Χωρικά εδοµένα Shapefiles, Coverages Geodatabases Εξαγωγή ως πίνακες σε: ArcSDE (Oracle) Εισαγωγή σε: Σύνδεση χωρικών και περιγραφικών δεδοµένων Παραγωγή είκτη ArcSDE (Oracle)

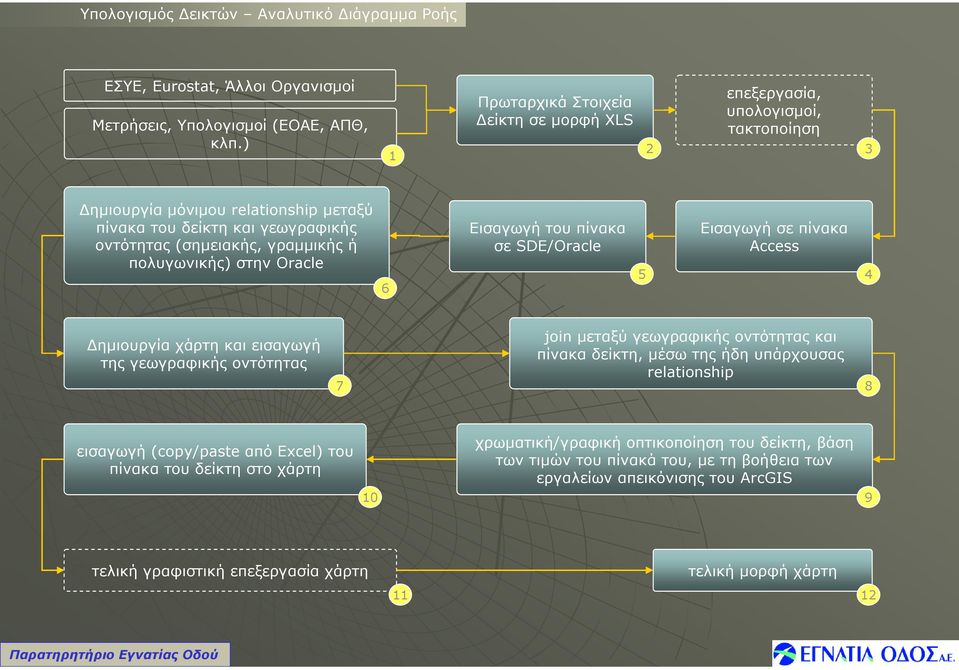

5 Υπολογισµός εικτών Αναλυτικό ιάγραµµα Ροής ΕΣΥΕ, Eurostat, Άλλοι Οργανισµοί Μετρήσεις, Υπολογισµοί (ΕΟΑΕ, ΑΠΘ, κλπ.) 1 Πρωταρχικά Στοιχεία είκτη σε µορφή XLS επεξεργασία, υπολογισµοί, τακτοποίηση 2 3 ηµιουργία µόνιµου relationship µεταξύ πίνακα του δείκτη και γεωγραφικής οντότητας (σηµειακής, γραµµικής ή πολυγωνικής) στην Oracle 6 Εισαγωγή του πίνακα σε SDE/Oracle 5 Εισαγωγή σε πίνακα Access 4 ηµιουργία χάρτη και εισαγωγή της γεωγραφικής οντότητας join µεταξύ γεωγραφικής οντότητας και πίνακα δείκτη, µέσω της ήδη υπάρχουσας relationship 7 8 εισαγωγή (copy/paste από Excel) του πίνακα του δείκτη στο χάρτη 10 χρωµατική/γραφική οπτικοποίηση του δείκτη, βάση των τιµών του πίνακά του, µε τηβοήθειατων εργαλείων απεικόνισης του ArcGIS 9 τελική γραφιστική επεξεργασία χάρτη τελική µορφή χάρτη 11 12

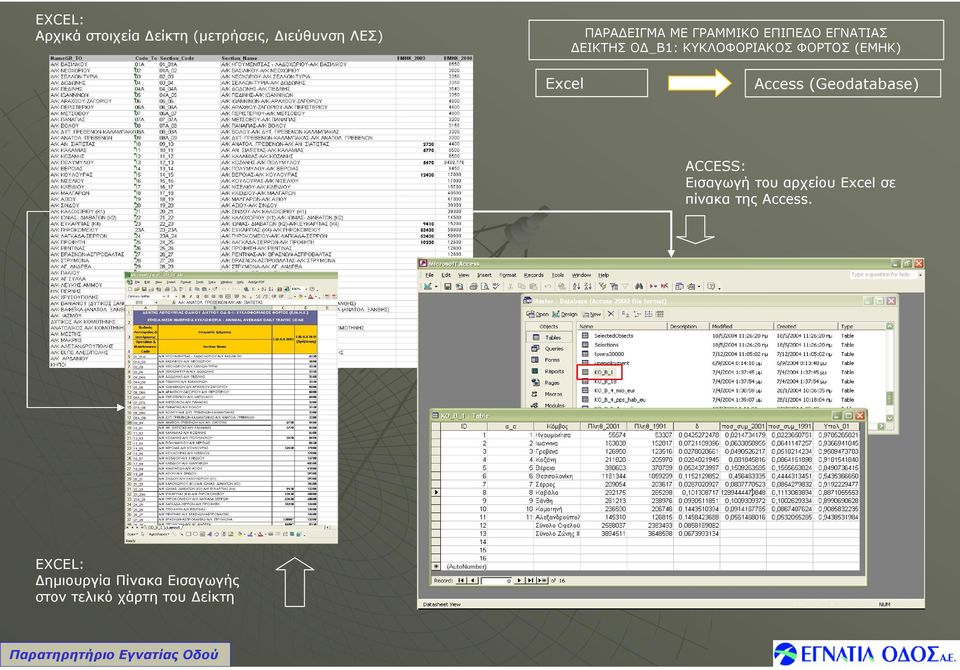

6 EXCEL: Αρχικά στοιχεία είκτη (µετρήσεις, ιεύθυνση ΛΕΣ) ΠΑΡΑ ΕΙΓΜΑ ΜΕ ΓΡΑΜΜΙΚΟ ΕΠΙΠΕ Ο ΕΓΝΑΤΙΑΣ ΕΙΚΤΗΣ Ο _Β1: ΚΥΚΛΟΦΟΡΙΑΚΟΣ ΦΟΡΤΟΣ (ΕΜΗΚ) Excel Access (Geodatabase) ACCESS: Εισαγωγή του αρχείου Excel σε πίνακα της Access. EXCEL: ηµιουργίαπίνακαεισαγωγής στον τελικό χάρτη του είκτη

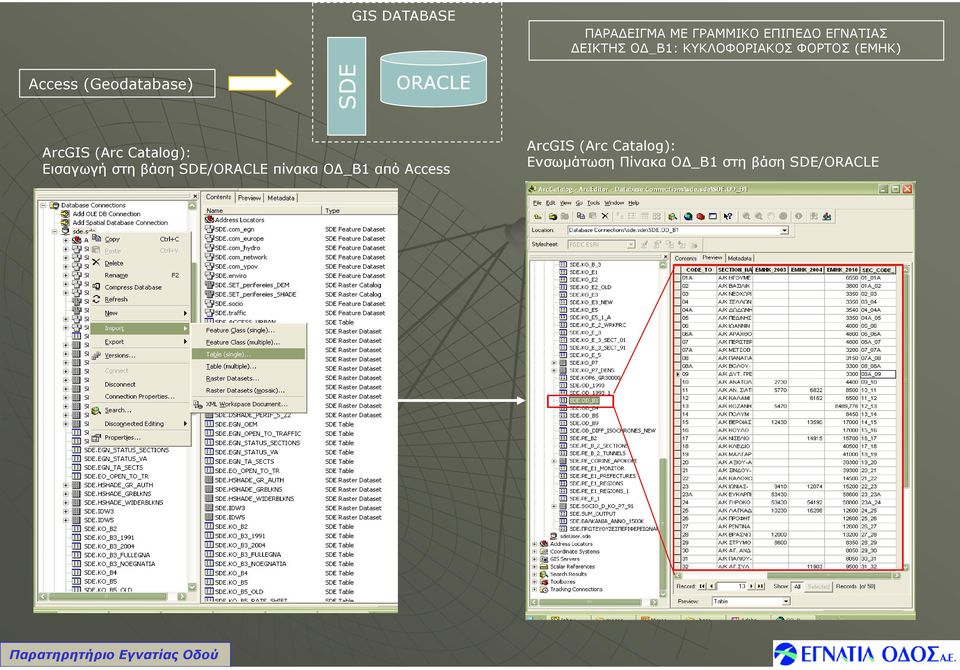

7 GIS DATABASE ΠΑΡΑ ΕΙΓΜΑ ΜΕ ΓΡΑΜΜΙΚΟ ΕΠΙΠΕ Ο ΕΓΝΑΤΙΑΣ ΕΙΚΤΗΣ Ο _Β1: ΚΥΚΛΟΦΟΡΙΑΚΟΣ ΦΟΡΤΟΣ (ΕΜΗΚ) Access (Geodatabase) SDE ORACLE ArcGIS (Arc Catalog): Εισαγωγή στη βάση SDE/ORACLE πίνακα Ο _Β1 από Access ArcGIS (Arc Catalog): Ενσωµάτωση Πίνακα Ο _Β1 στη βάση SDE/ORACLE

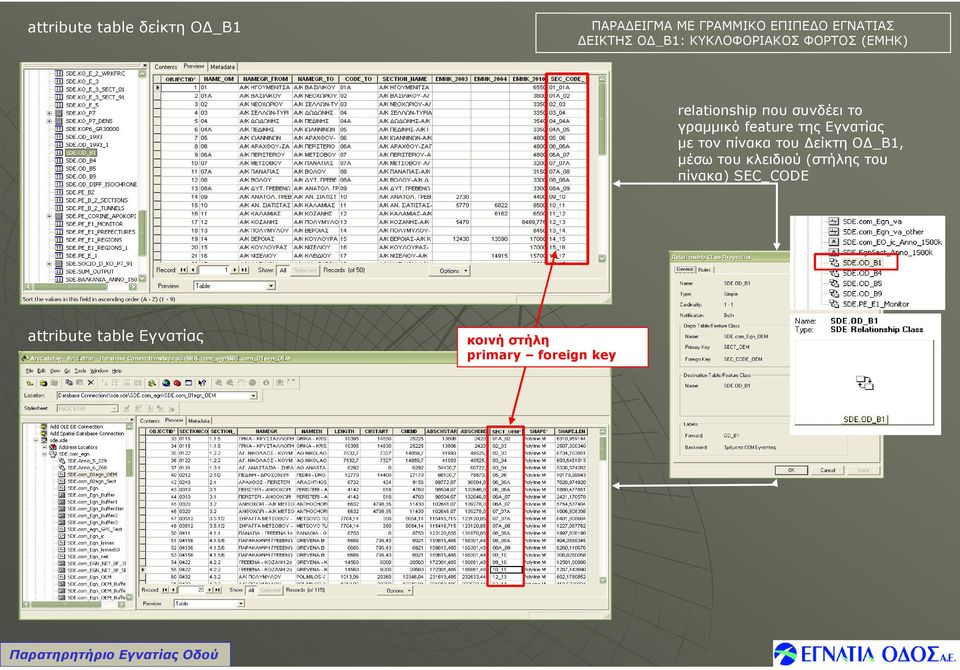

8 attribute table δείκτη Ο _Β1 ΠΑΡΑ ΕΙΓΜΑ ΜΕ ΓΡΑΜΜΙΚΟ ΕΠΙΠΕ Ο ΕΓΝΑΤΙΑΣ ΕΙΚΤΗΣ Ο _Β1: ΚΥΚΛΟΦΟΡΙΑΚΟΣ ΦΟΡΤΟΣ (ΕΜΗΚ) relationship που συνδέει το γραµµικό feature της Εγνατίας µε τον πίνακα του είκτη Ο _Β1, µέσω του κλειδιού (στήλης του πίνακα) SEC_CODE attribute table Εγνατίας κοινή στήλη primary foreign key

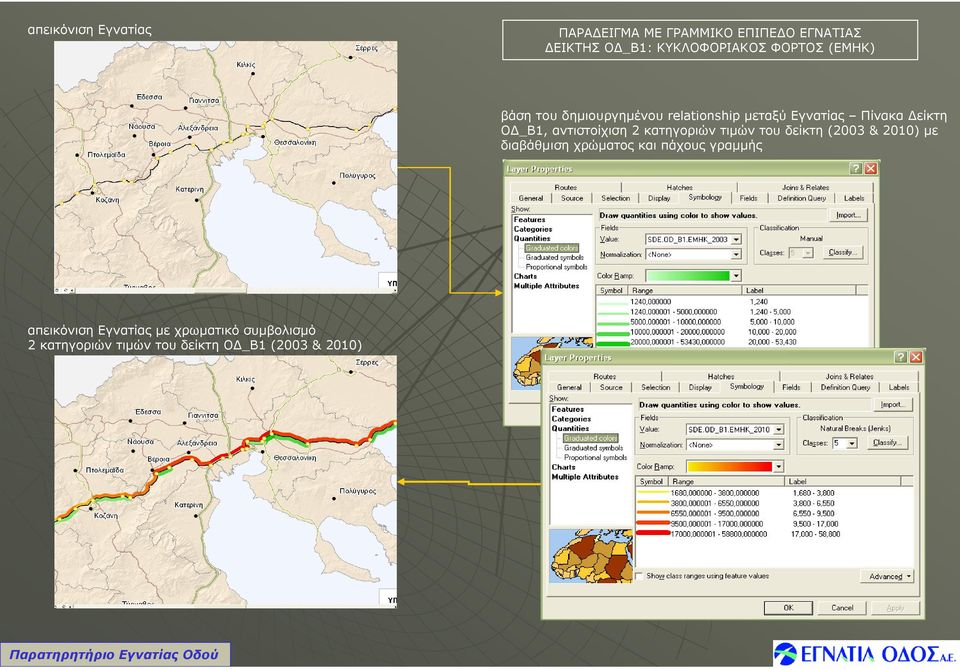

9 απεικόνιση Εγνατίας ΠΑΡΑ ΕΙΓΜΑ ΜΕ ΓΡΑΜΜΙΚΟ ΕΠΙΠΕ Ο ΕΓΝΑΤΙΑΣ ΕΙΚΤΗΣ Ο _Β1: ΚΥΚΛΟΦΟΡΙΑΚΟΣ ΦΟΡΤΟΣ (ΕΜΗΚ) βάση του δηµιουργηµένου relationship µεταξύ Εγνατίας Πίνακα είκτη Ο _Β1, αντιστοίχιση 2 κατηγοριών τιµών του δείκτη (2003 & 2010) µε διαβάθµιση χρώµατος και πάχους γραµµής απεικόνιση Εγνατίας µε χρωµατικό συµβολισµό 2 κατηγοριών τιµών του δείκτη Ο _Β1 (2003 & 2010)

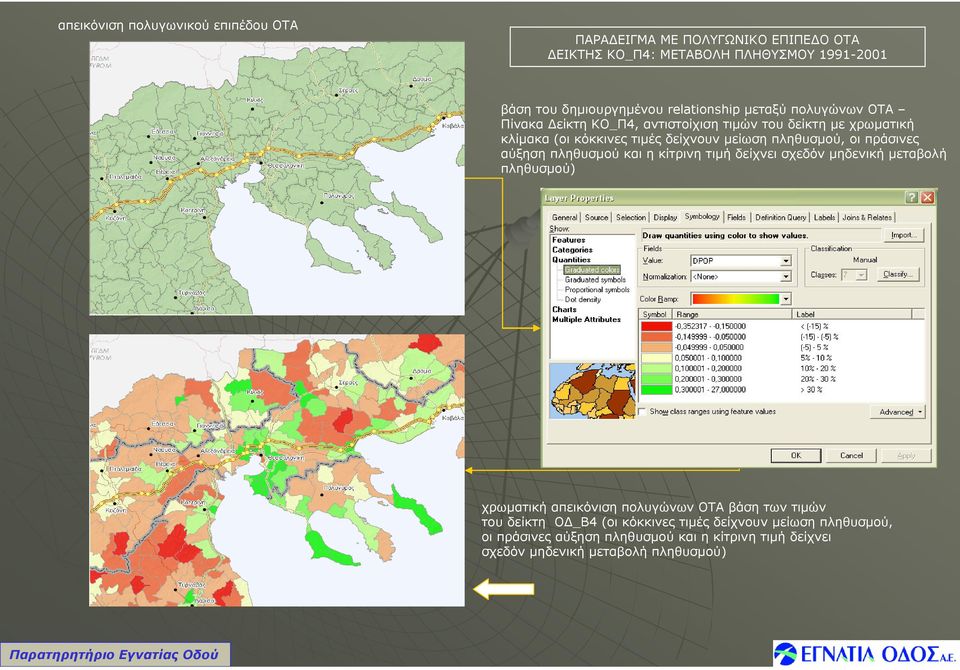

10 απεικόνιση πολυγωνικού επιπέδου ΟΤΑ ΠΑΡΑ ΕΙΓΜΑ ΜΕ ΠΟΛΥΓΩΝΙΚΟ ΕΠΙΠΕ Ο ΟΤΑ ΕΙΚΤΗΣ ΚΟ_Π4: ΜΕΤΑΒΟΛΗ ΠΛΗΘΥΣΜΟΥ βάση του δηµιουργηµένου relationship µεταξύ πολυγώνων ΟΤΑ Πίνακα είκτη ΚΟ_Π4, αντιστοίχιση τιµών του δείκτη µε χρωµατική κλίµακα (οι κόκκινες τιµές δείχνουν µείωση πληθυσµού, οι πράσινες αύξηση πληθυσµού και η κίτρινη τιµή δείχνει σχεδόν µηδενική µεταβολή πληθυσµού) χρωµατική απεικόνιση πολυγώνων ΟΤΑ βάση των τιµών του δείκτη Ο _Β4 (οι κόκκινες τιµές δείχνουν µείωση πληθυσµού, οι πράσινες αύξηση πληθυσµού και η κίτρινη τιµή δείχνει σχεδόν µηδενική µεταβολή πληθυσµού)

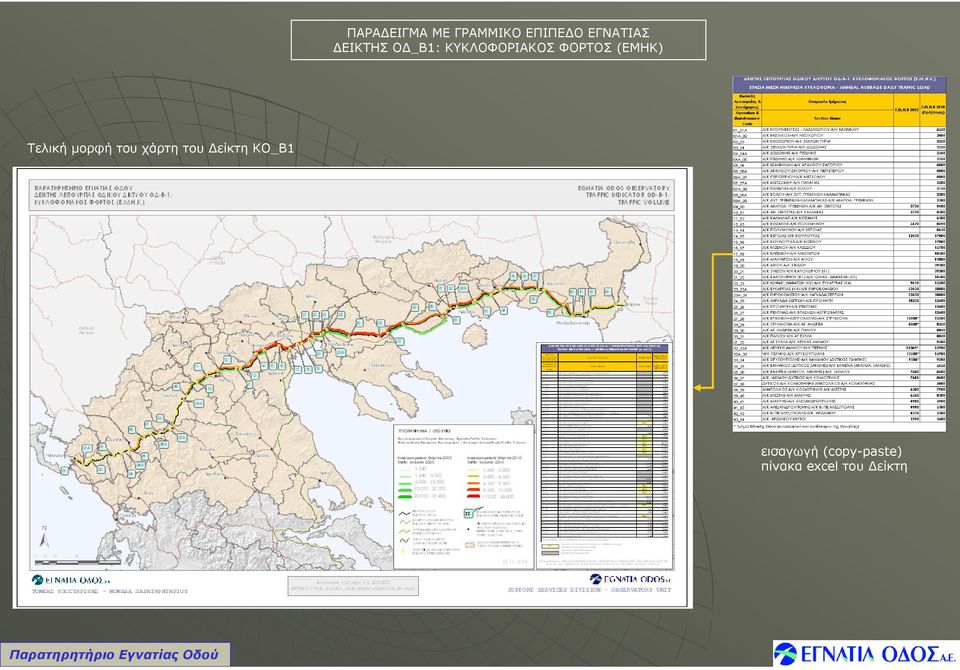

11 ΠΑΡΑ ΕΙΓΜΑ ΜΕ ΓΡΑΜΜΙΚΟ ΕΠΙΠΕ Ο ΕΓΝΑΤΙΑΣ ΕΙΚΤΗΣ Ο _Β1: ΚΥΚΛΟΦΟΡΙΑΚΟΣ ΦΟΡΤΟΣ (ΕΜΗΚ) Τελική µορφή του χάρτη του είκτη ΚΟ_Β1 εισαγωγή (copy-paste) πίνακα excel του είκτη

12 ΧΡΗΣΕΙΣ ΧΑΡΤΩΝ ΚΑΙ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΕΙΚΤΩΝ εκτυπώσεις παρουσιάσεις αποστολή pdf & jpeg αρχείων µε publish σε intranet & internet περαιτέρω ανάλυση και εκτίµηση αποτελεσµάτων δεικτών
