Ανοδίωση. Τα οφέλη της Ανοδίωσης Η ΕΠΕΞΕΡΓΑΣΙΑ

Transcript

1

2

3

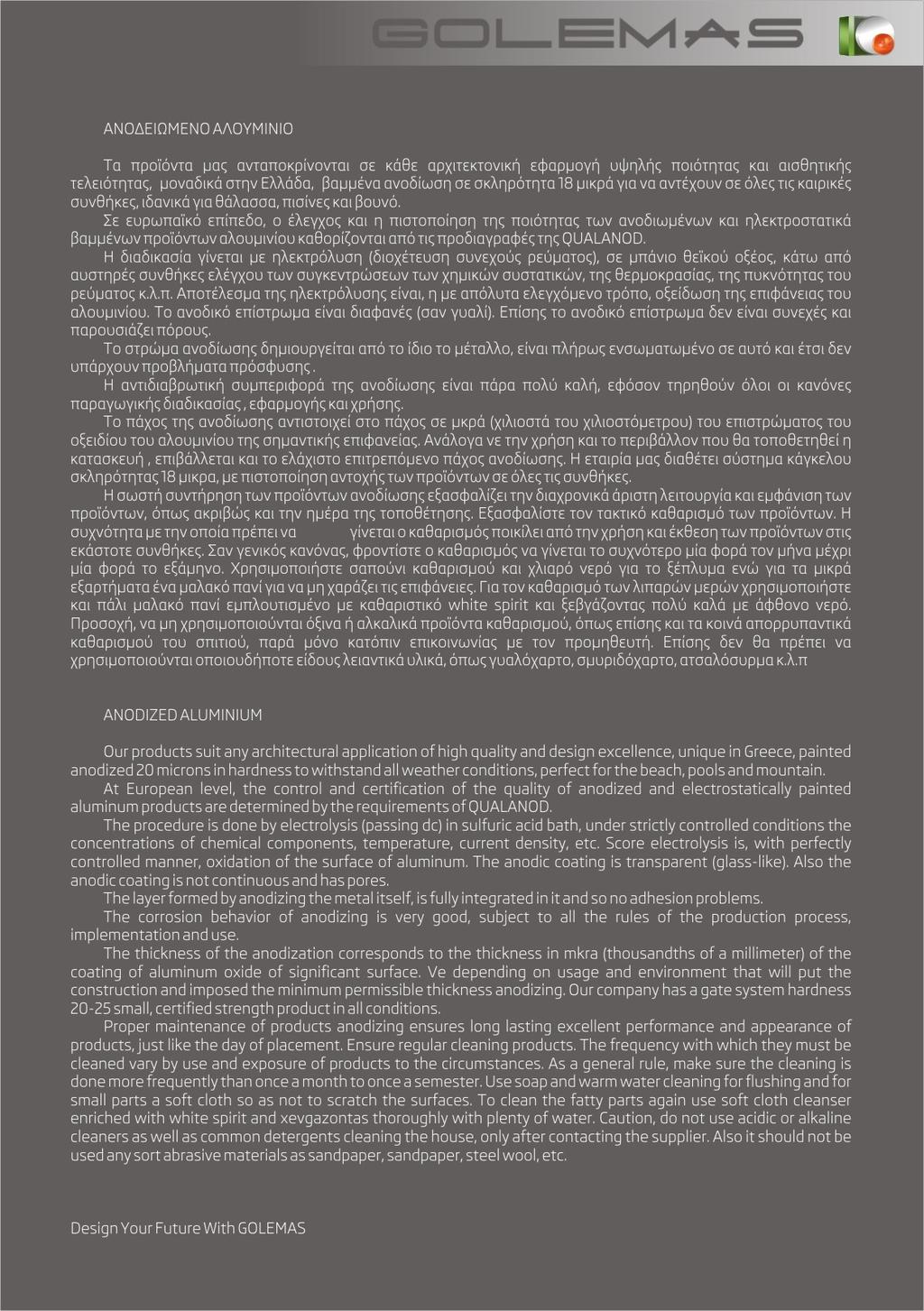

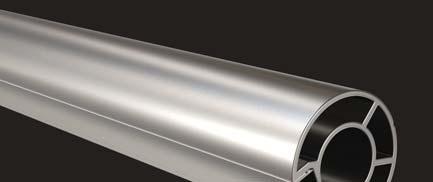

4 Ανοδίωση Η ανοδίωση συνδυάζει με επιτυχία την επιστήμη με τη φύση για ναδημιουργήσει ένα από τα καλύτερα φυσικά φινιρίσματα που υπάρχουν για το αλουμίνιο. Είναι μια ηλεκτροχημική διαδικασία που αυξάνει το πάχος και τη σκληρότητα του φυσικού προστατευτικού στρώματος του οξειδίου του αλουμινίου, που δημιουργείται με φυσικό τρόπο πάνω στην επιφάνεια του μετάλλου, όταν το αλουμίνιο εκτεθεί στον ατμοσφαιρικό αέρα. Τα οφέλη της Ανοδίωσης Η ανοδίωση είναι το μοναδικό φινίρισμα στη βιομηχανία των μετάλλων που ικανοποιεί όλες τις σημαντικές παραμέτρους ενός φινιρίσματος αλουμινίου υψηλών επιδόσεων: Η ΕΠΕΞΕΡΓΑΣΙΑ Η προδιαγραφή που χρησιμοποιείται για το F50 Railing System είναι η MIL-A-8625, Τύπος ΙΙ - Sulfuric Acid Anodization / Ανοδίωση με Οξείδιο του Θείου/Νικελίου. Η διαδικασία αυτή προσφέρει : (moderate thickness coatings), 20 μm μέχρι 25 μm του ανοξείδωτου σιδήρου Μεγάλη Αντοχή. Εξαιρετικά μεγάλη διάρκεια ζωής και σημαντικό οικονομικό πλεονέκτημα λόγω του χαμηλού κόστους συντήρησης τους. Σταθερότητα Χρώματος. Εξαιρετικά ανθεκτικό στην υπεριώδη ακτινοβολία. Δεν ριγματώνει, δεν ξεφλουδίζει. Ευκολία Συντήρησης. Ένα απλό ξέβγαλμα ή ένα ελαφρύ πλύσιμο με νερό και ένα ήπιο απορρυπαντικό ξαναδίνει στην ανοδιωμένη επιφάνεια την αρχική της εμφάνιση. Υψηλή Αισθητική. Αντίθετα από τα άλλα φινιρίσματα, η ανοδίωση επιτρέπει στο αλουμίνιο να διατηρήσει τη μεταλλική του εμφάνιση, παρόμοια με του inox. Κόστος. Χαμηλότερο κόστος εγκατάστασης σε σχέση με το inox, και ένα επίσης χαμηλό κόστος συντήρησης. Μεγαλύτερη αξία στο χρόνο. Ασφαλές και Ανθεκτικό. Η ανοδίωση είναι μια χημικά σταθερή διαδικασία. Δεν είναι τοξική, δεν αποσυντίθεται, και είναι εξαιρετικά ανθεκτική στη θερμότητα (μέχρι το σημείο τήξης του αλουμινίου). 1

5 Φροντίδα & Συντήρηση Η φυσική ομορφιά και η λάμψη της ανοδίωσης έχει αποδειχτεί ότι αντέχει το τεστ του χρόνου. Ακόμα και μετά από 20 χρόνια με την κατάλληλη συντήρηση η εγκατάστασή σας θα δείχνει τόσο ωραία όσο και τη μέρα που την εγκαταστήσατε. Τι να χρησιμοποιείτε? Ένα απλό ξέπλυμα με χλιαρό νερό και ένα ήπιο υγρό σαπούνι αρκεί, εφόσον καθαρίζεται τακτικά το ανοδιωμένο αλουμίνιο. Για τα μικρά εξαρτήματα χρησιμοποιείτε το τρίψιμο με μαλακό πανί. Όταν υπάρχουν λιπαρά υπόλοιπα, για τον καθαρισμό μπορεί να χρειαστεί να χρησιμοποιήσετε ένα μαλακό πανί βρεγμένο με white spirit. Μετά τον καθαρισμό, είναι απαραίτητο να ξεπλένετε καλά με νερό, ειδικότερα όταν υπάρχουν εγκοπές, ώστε να διασφαλίσετε ότι απομακρύνθηκαν όλα τα κατάλοιπα. Τι να μη χρησιμοποιείτε? Τα όξινα ή αλκαλικά καθαριστικά δεν συνιστώνται, γιατί μπορεί να χαλάσουν την επικάλυψη της ανοδίωσης. Επίσης, δεν πρέπει να χρησιμοποιούνται ποτέ, παρά μόνο μετά από σύσταση εταιρίας ειδικευμένης στον καθαρισμό του ανοδιωμένου αλουμινίου, τα γαλακτώματα καθαρισμού ή τα χημικά καθαριστικά για το σπίτι γιατί μπορεί επίσης να προσβάλλουν την επικάλυψη ανοδίωσης. Μη χρησιμοποιείτε επίσης σμυριδόχαρτο, γυαλόχαρτο, ατσαλόσυρμα, ή άλλα λειαντικά υλικά. Πόσο συχνά? Η συχνότητα με την οποία πρέπει να γίνεται ο καθαρισμός θα πρέπει να κινείται μεταξύ της μιας φοράς το μήνα μέχρι τη μια φορά το εξάμηνο ανάλογα με την εφαρμογή και το περιβάλλον που είναι εκτεθειμένη η εγκατάσταση. Βαφή Ηλεκτροστατική βαφή είναι η επικάλυψη του αλουμινίου με ειδικές πολυεστερικές ρητίνες, οι οποίες αφ ενός εξασφαλίζουν την προστασία του από την διάβρωση και αφ ετέρου του προσδίδουν την επιθυμητή χρωματική & αισθητική εμφάνιση. Η χρωματική παλέτα των πολυεστερικών ρητινών της Aluminco διαθέτει: Αναρίθμητες Standard καθώς και ειδικές αποχρώσεις Ral / Απομίμηση ξύλου / Χρώματα σαγρέ / Χρώματα με μεταλλικά πρόσθετα / Χρώματα ειδικών εφέ. Η ALUMINCO εφαρμόζει τη διαδικασία ποιότητας βαφής QUALICOAT-SEA SIDE CLASS. Η θέσπιση του πιστοποιητικού ποιότητας QUALICOAT εξασφαλίζει ότι: παραγωγική διαδικασία της εξέλιξης της τεχνολογίας και της αποκτούμενης τεχνογνωσίας. οποία και θα πρέπει να έχουν συγκεκριμένα ποιοτικά χαρακτηριστικά (πάχος, εμφάνιση, πρόσφυση κλπ) όπως αυτά καθορίζονται από τις αντίστοιχες προδιαγραφές. 2

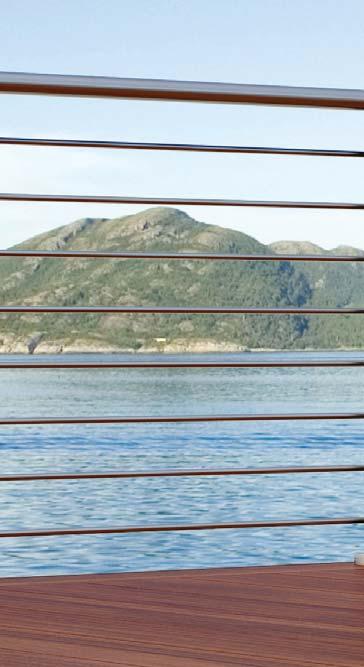

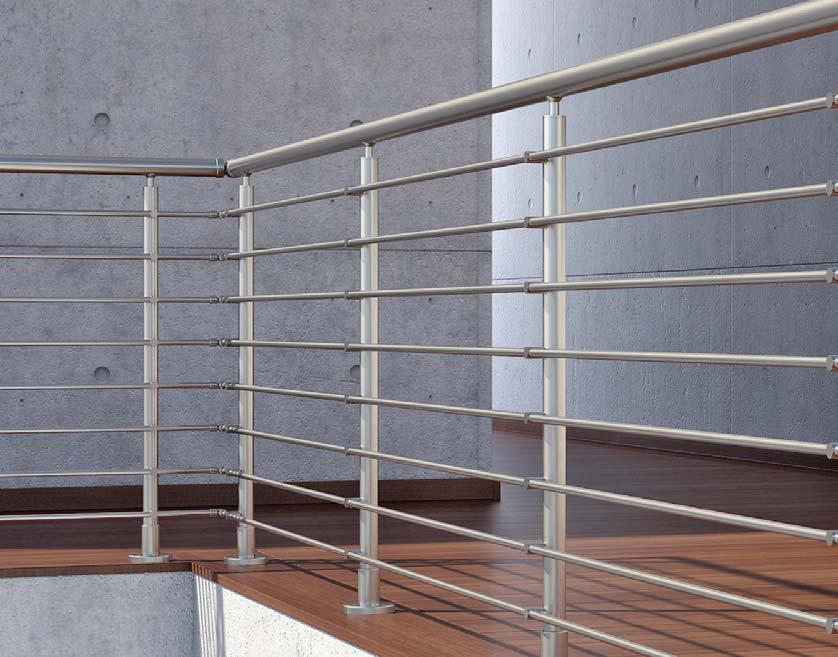

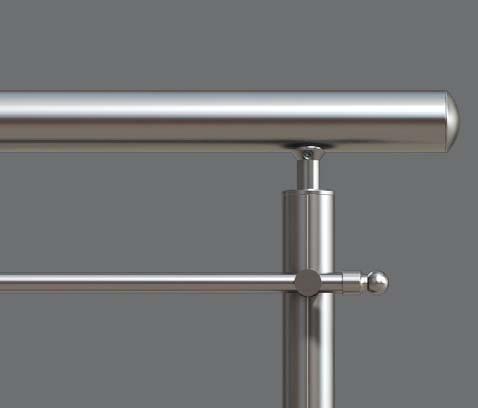

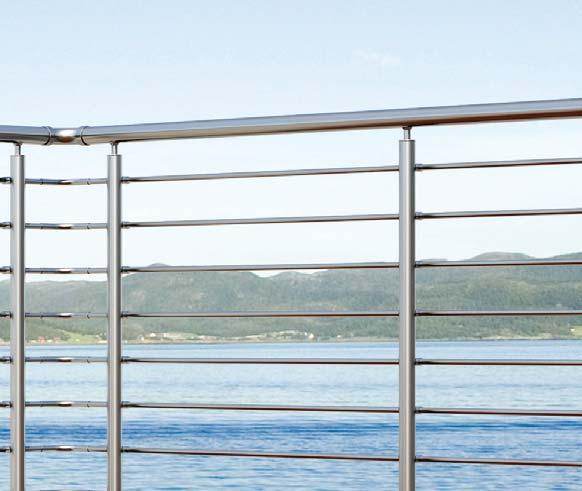

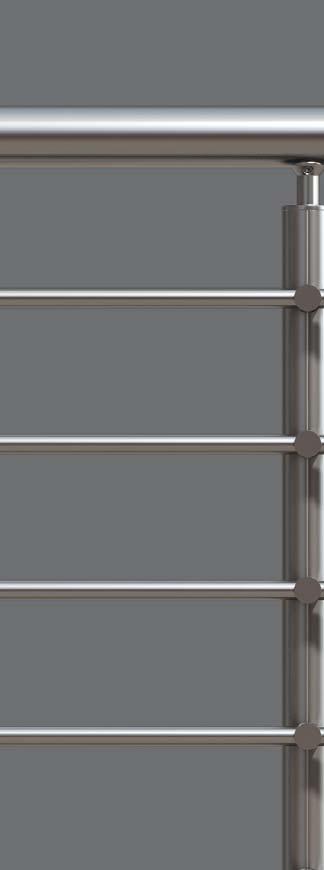

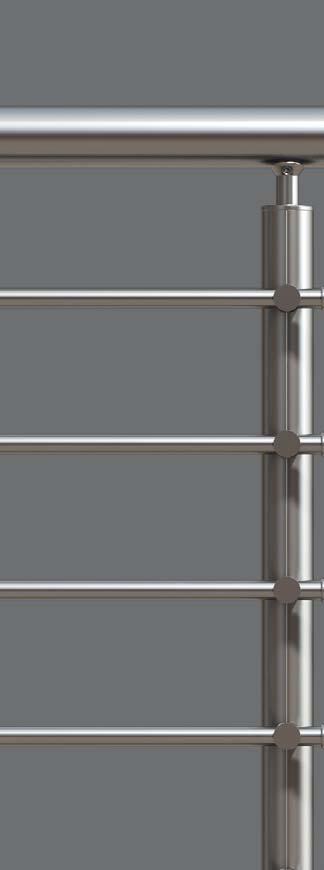

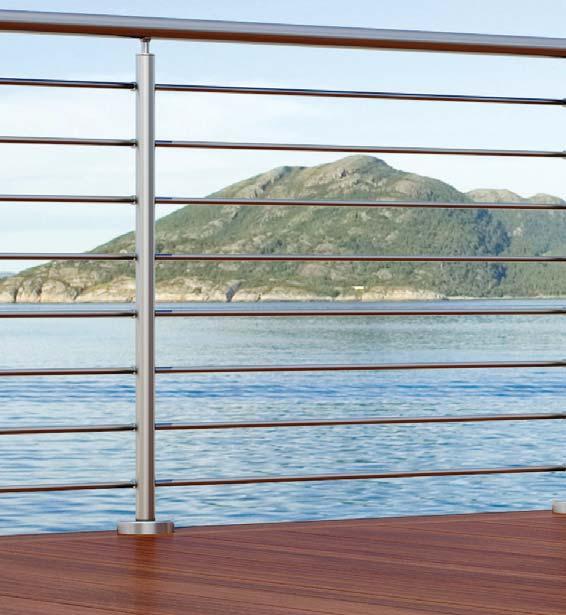

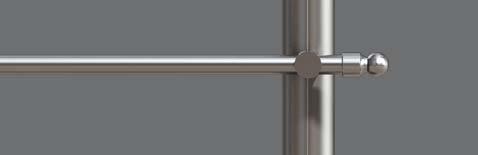

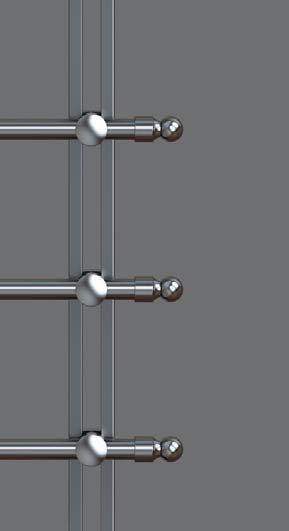

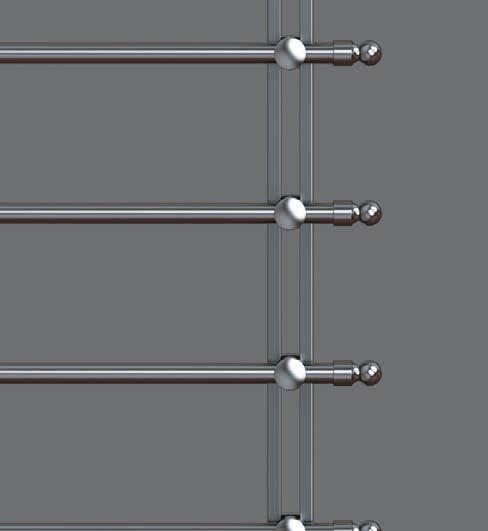

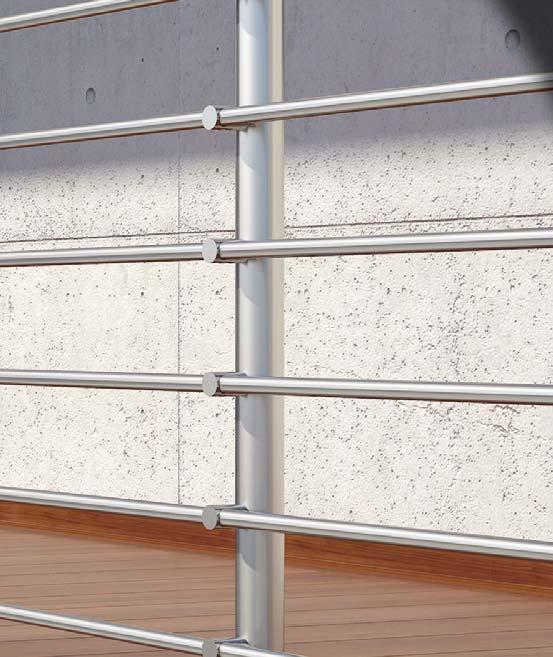

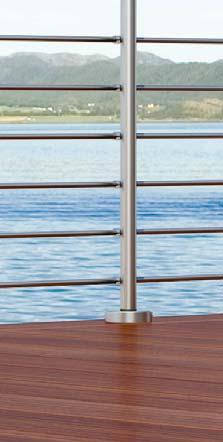

6 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Παράλληλες γραμμές και λιτά δεσίματα σε πλήρη αρμονία. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 3

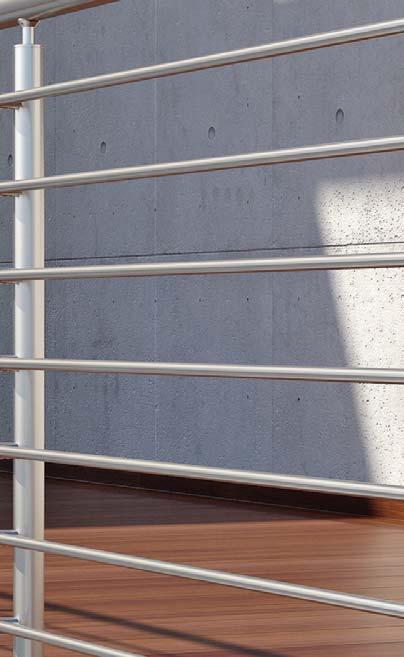

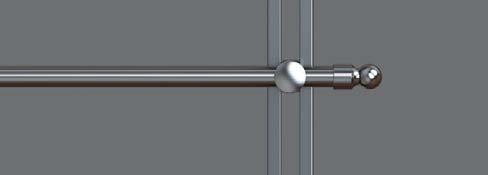

7 4314 F Στήριγμα κουπαστής-κολώνας (ευθεία) Προφίλ Ø16x1, Σύνδεσμος μεταβλητής γωνίας κουπαστών Ø50 Πέλμα στήριξης εξωτερικό για κολώνα F Τελείωμα για προφίλ Ø16 Σύνδεσμος κολώνας F με προφίλ Ø16 4

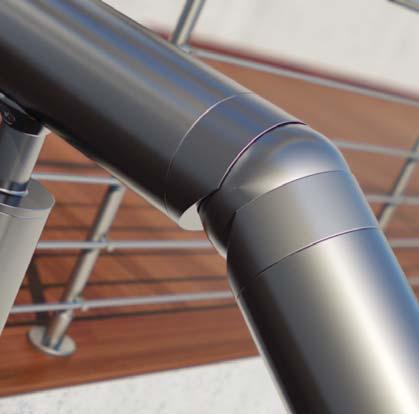

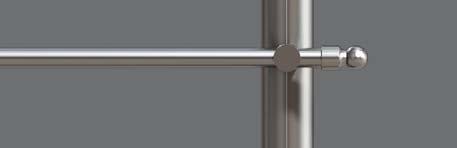

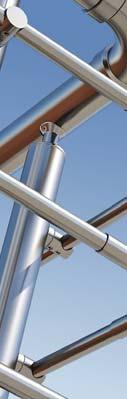

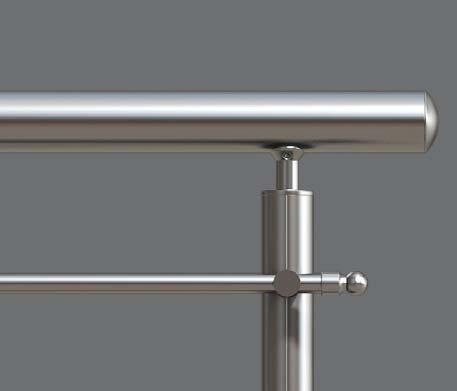

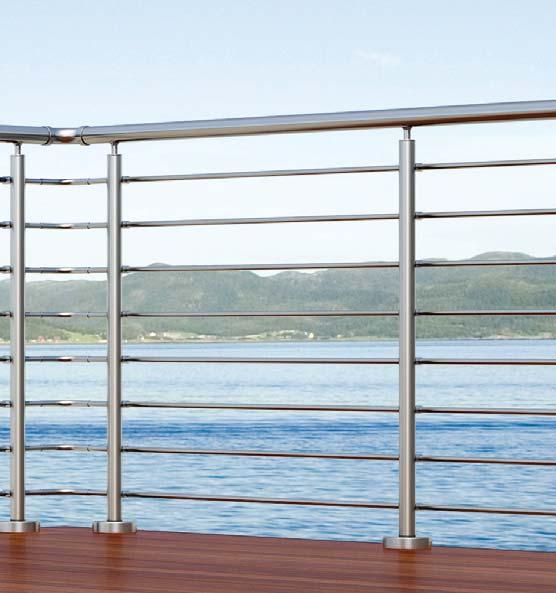

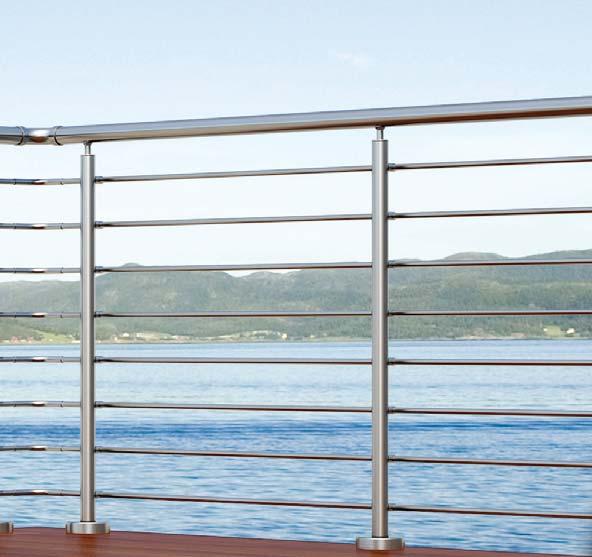

8 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Παραλλαγή στο βασικό σχέδιο, με καμπύλους γωνιακούς συνδέσμους ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 5

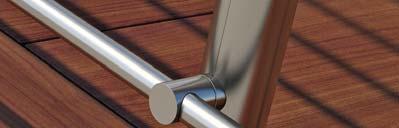

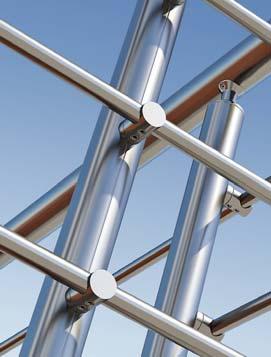

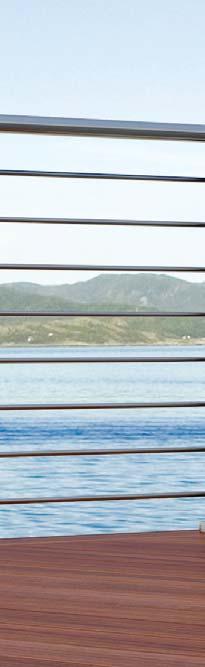

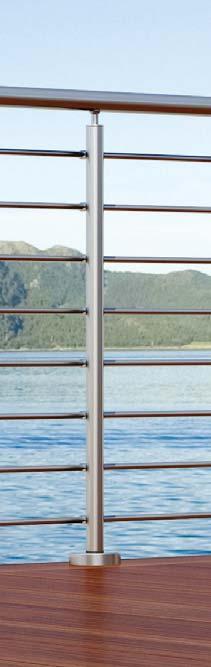

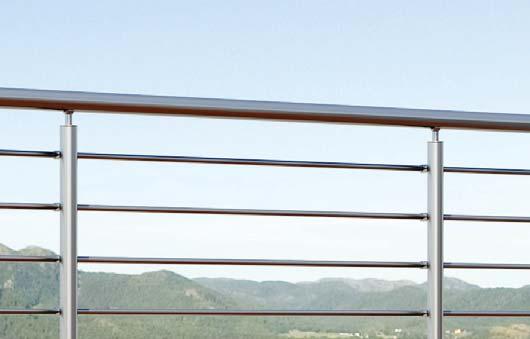

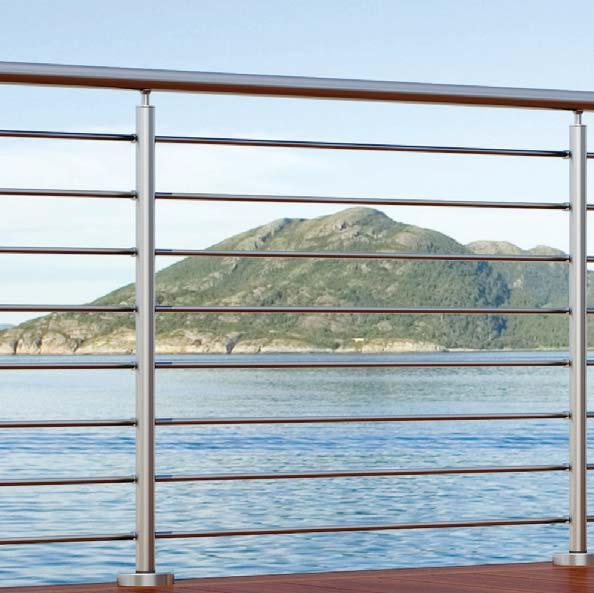

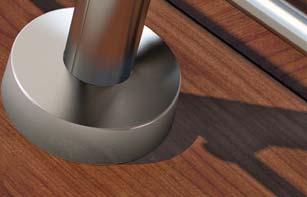

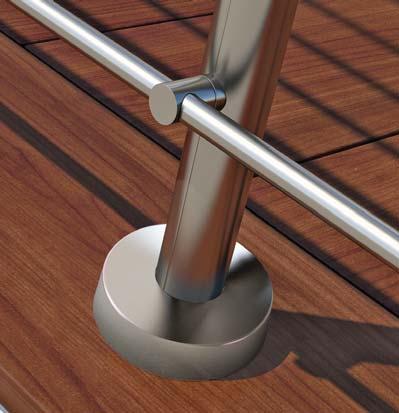

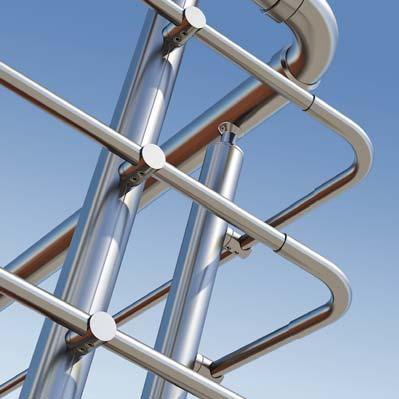

9 4314 Στήριγμα κουπαστής-κολώνας (ευθεία) 4219 Γωνιακός σύνδεσμος 90o κουπαστών Ø Σύνδεσμος 90o για προφίλ Ø Σύνδεσμος 135o για προφίλ Ø16 F Προφίλ Ø16x1, Πέλμα στήριξης για κολώνα F

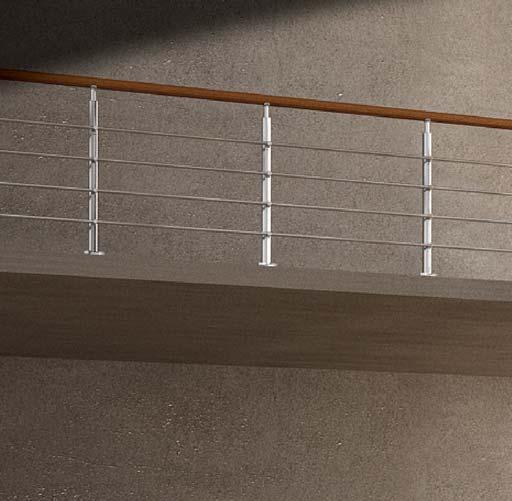

10 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης 7

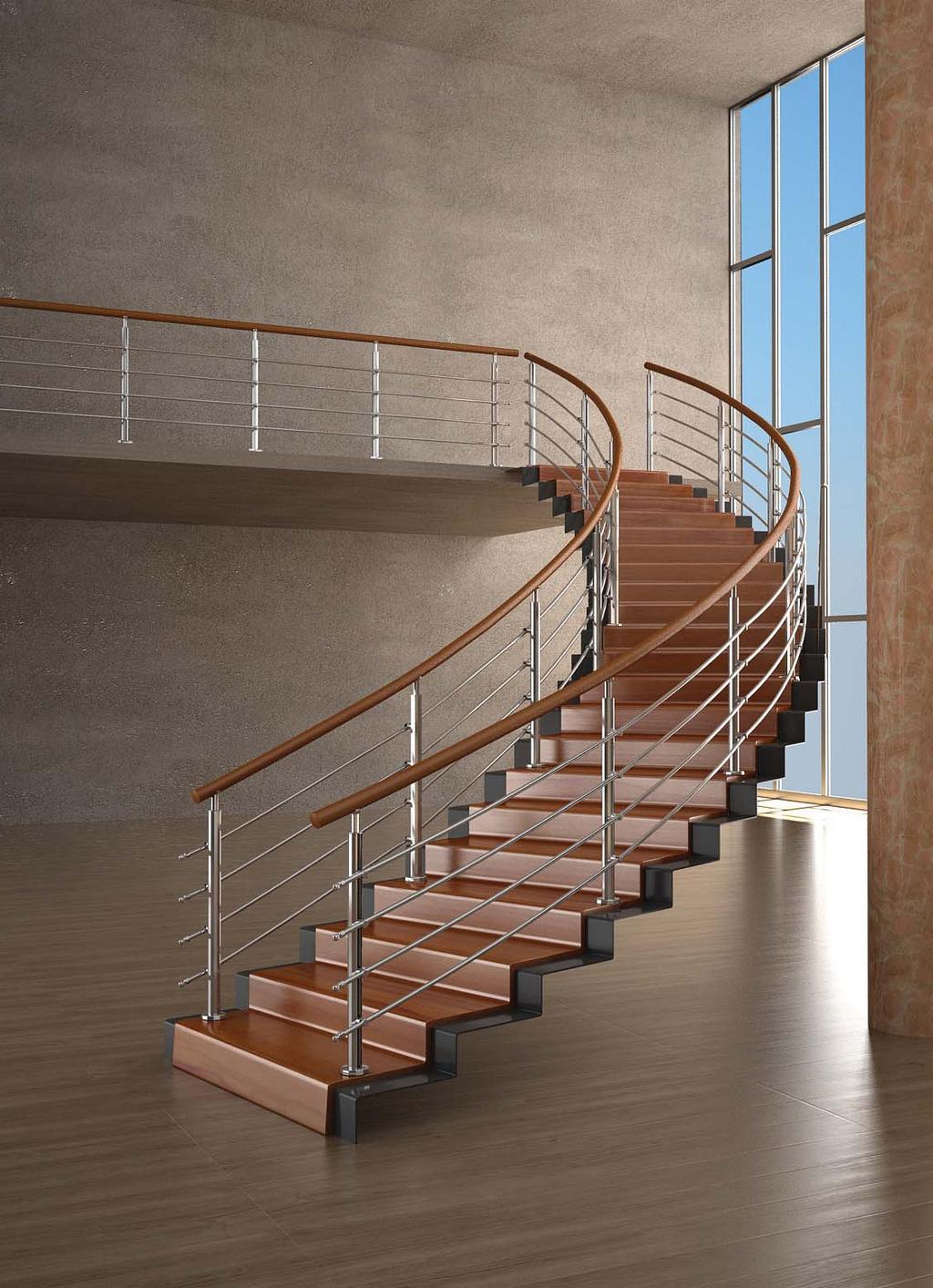

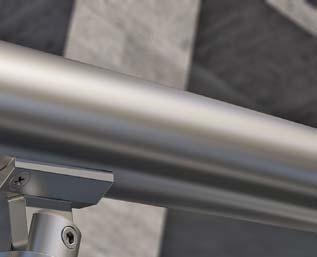

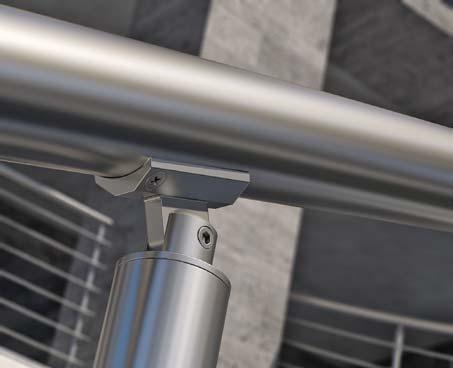

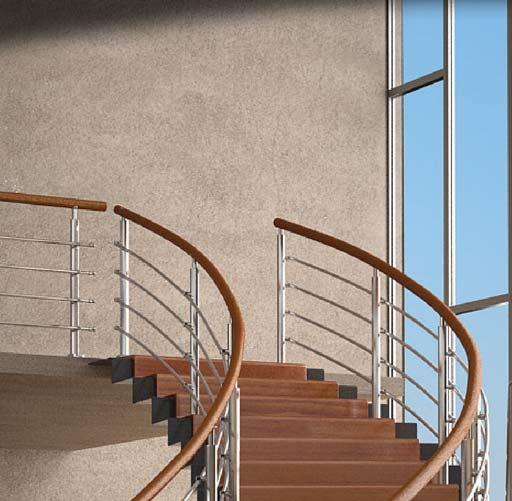

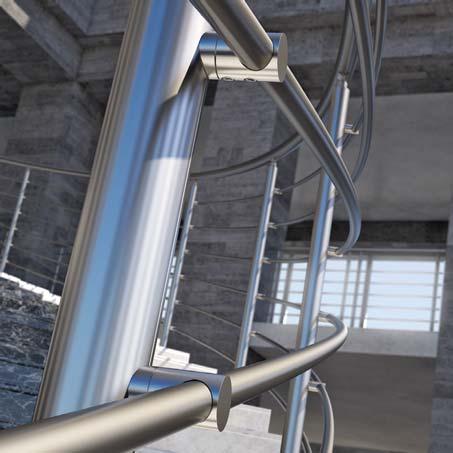

11 Ειδικά σχεδιασμένα εξαρτήματα επιτρέπουν την εφαρμογή του σχεδίου Accord σε κάθε τύπο σκάλας, εσωτερική ή εξωτερική Στήριγμα κουπαστής Ø50-κολώνας F (σκάλα) 4112 Πέλμα στήριξης εξωτερικό για κολώνα F Τελείωμα για προφίλ Ø16 Σύνδεσμος κολώνας F με προφίλ Ø16 F F Κολώνα στήριξης Ø42 Προφίλ Ø16x1,3 8

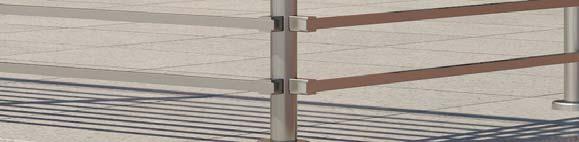

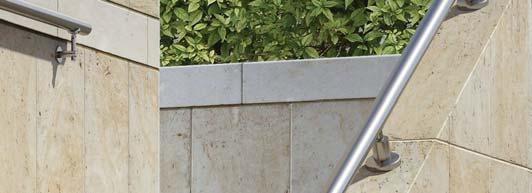

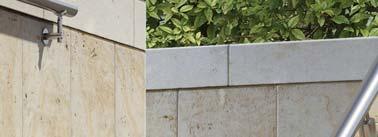

12 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης 9

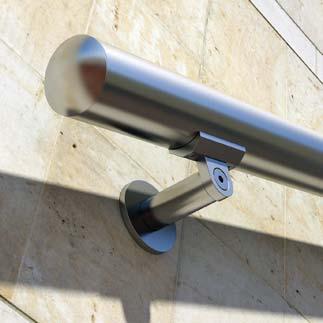

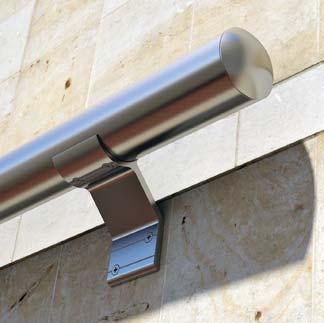

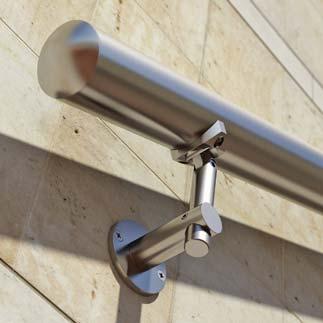

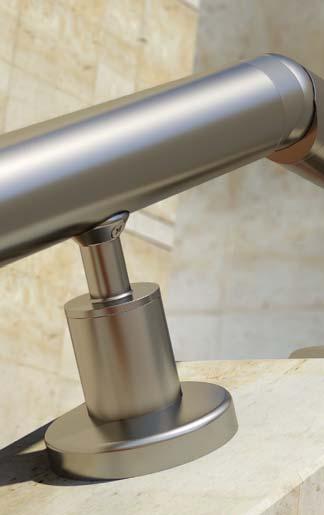

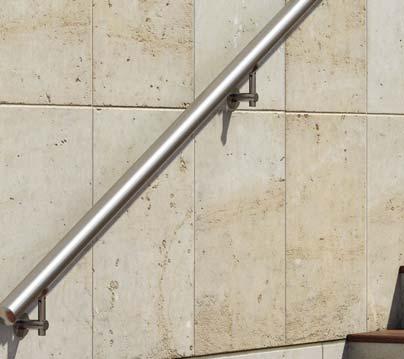

13 4165 Επιτοίχιο στήριγμα κουπαστής F ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 4434 Τάπα κουπαστής F F Κουπαστή Ø Σύνδεσμος μεταβλητής γωνίας κουπαστών Ø Στήριγμα κουπαστής F Εναλλακτικοί τρόποι επιτοίχιας στήριξης κουπαστής. 10

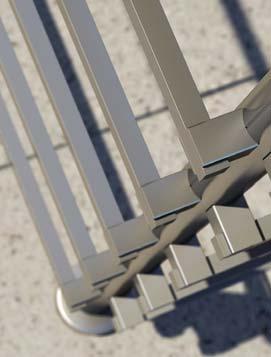

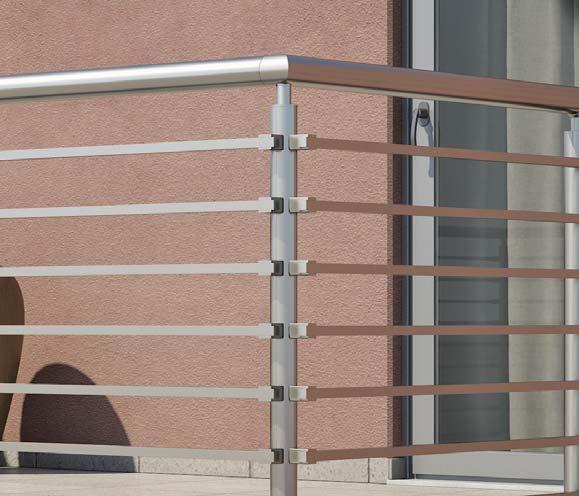

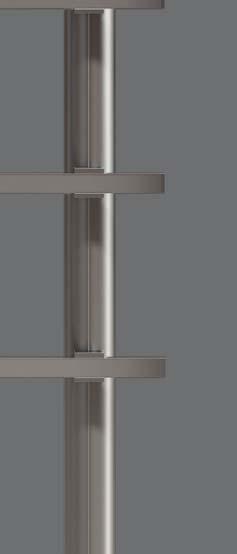

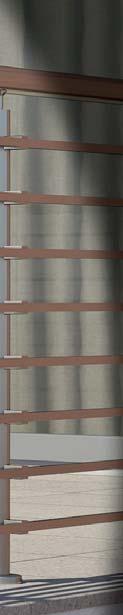

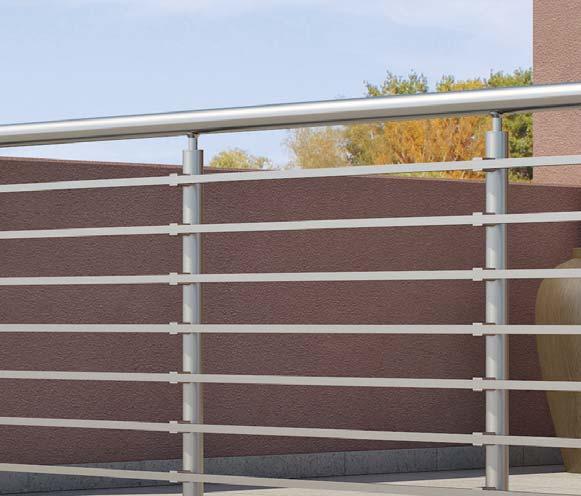

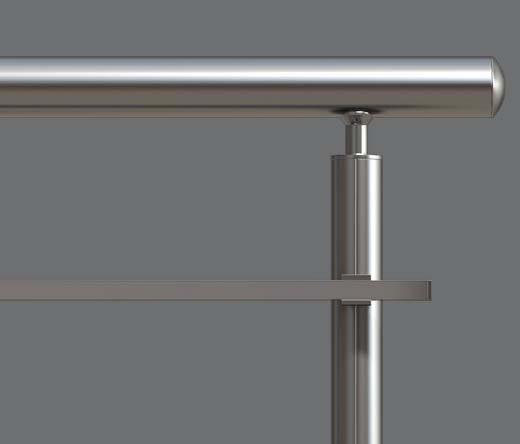

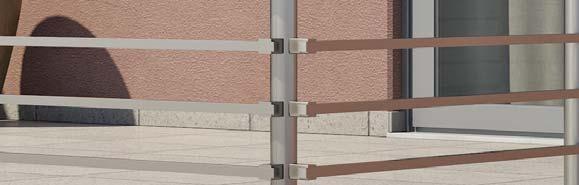

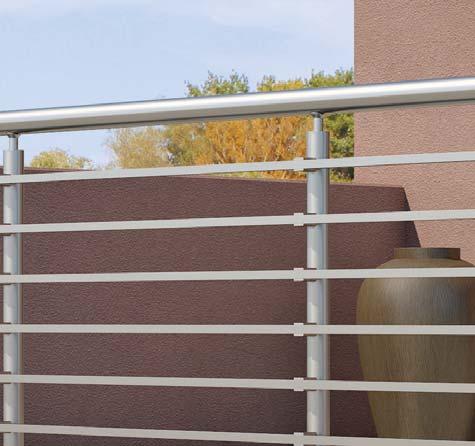

14 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Αρμονικό συνταίριασμα του κύκλου με το τετράγωνο. Του σωληνωτού και του καρέ προφίλ. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 11

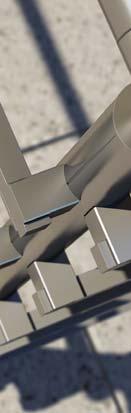

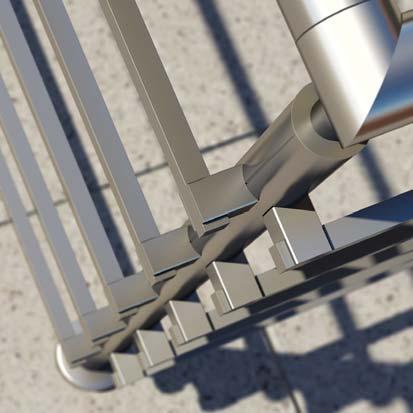

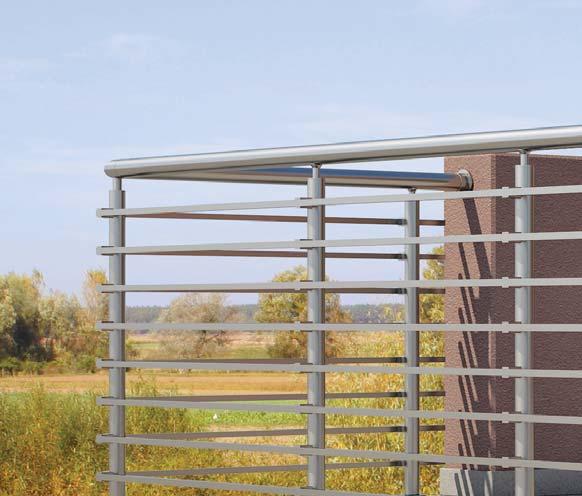

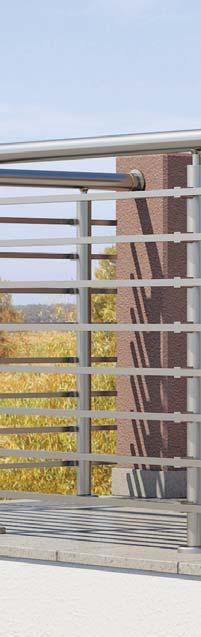

15 Στήριγμα κουπαστής-κολώνας (ευθεία) Σύνδεσμος κολώνας F με προφίλ F (K16x16) εξωτερικής στήριξης 4509Z Αρμοκάλυπτρο κουπαστής Ø50 με καπάκι 4231 Γωνιακός σύνδεσμος 90o κουπαστών Ø50 με κολώνα F F Προφίλ K16x16x Τάπα για προφίλ F (Κ16x16) 12

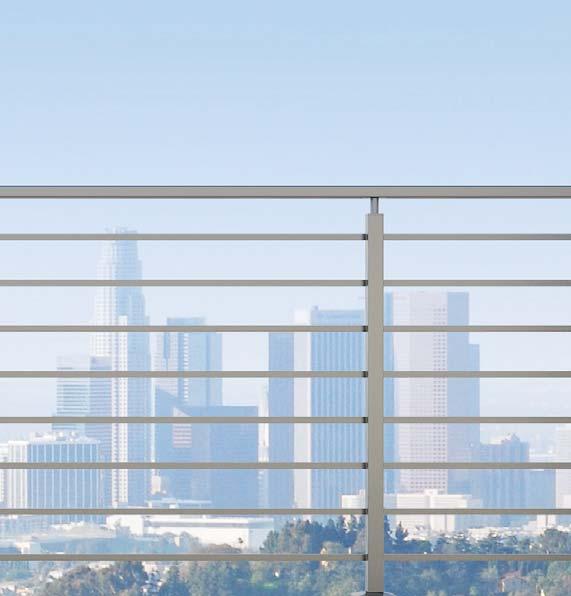

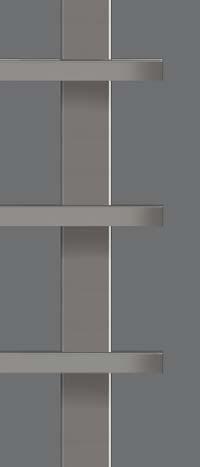

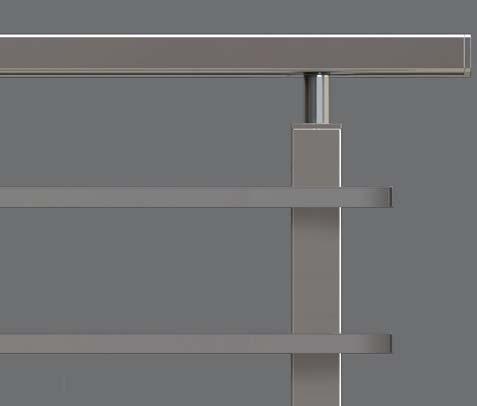

16 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Το βασικό σχέδιο του Accord με καρέ προφίλ. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 13

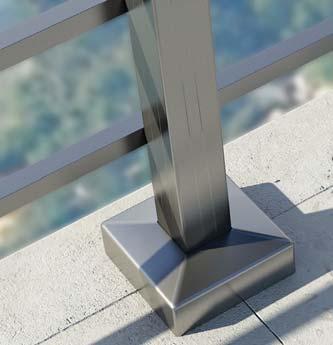

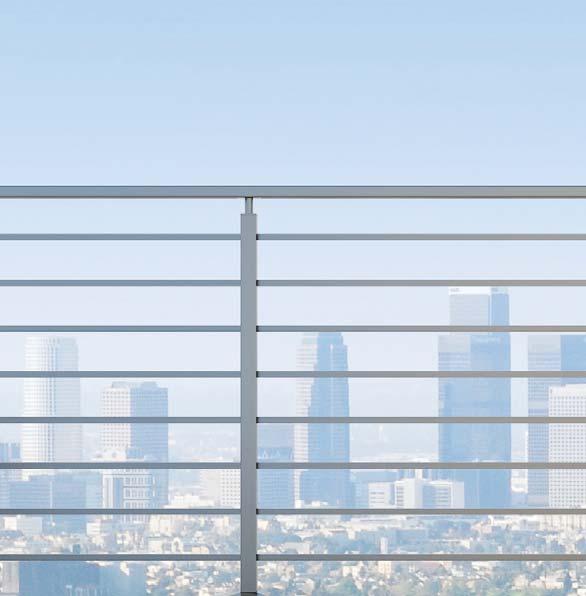

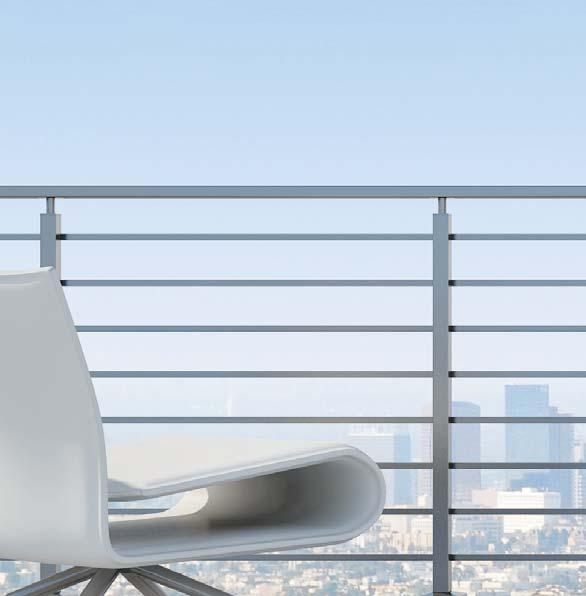

17 F Κουπαστή 30x Σύνδεσμος F με F F Προφίλ K16x16x2 Τάπα κουπαστής F F Κολώνα στήριξης 40x40 F Καπάκι κολώνας 4122 Πέλμα στήριξης για κολώνα F

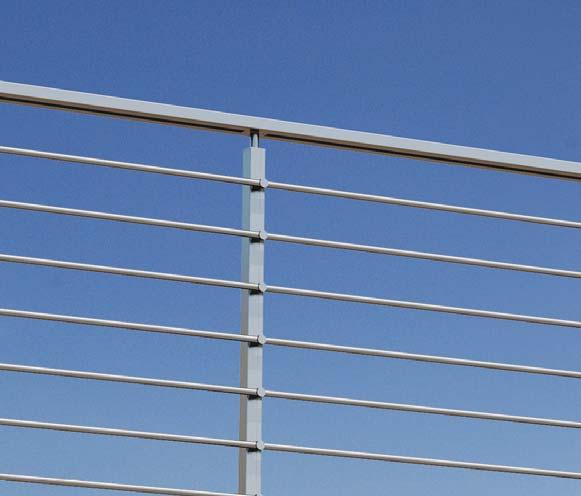

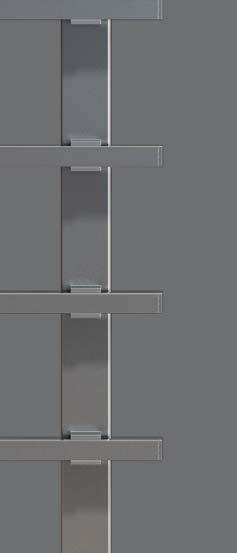

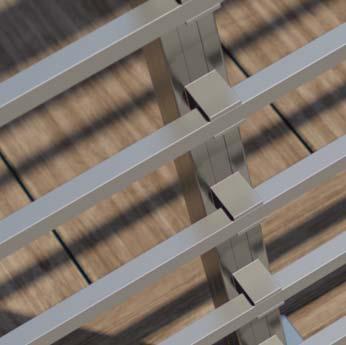

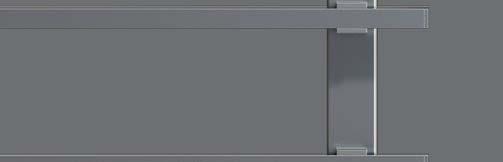

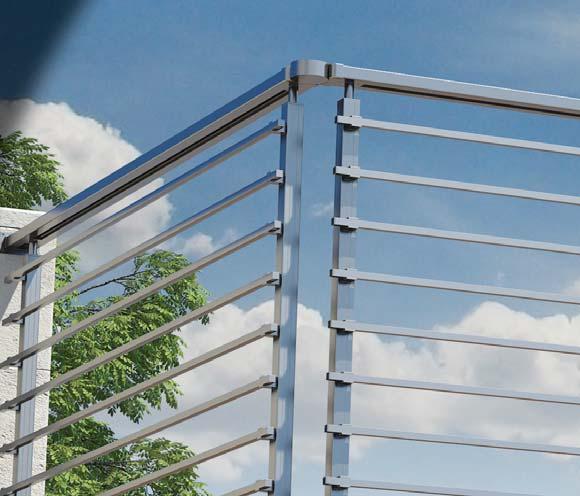

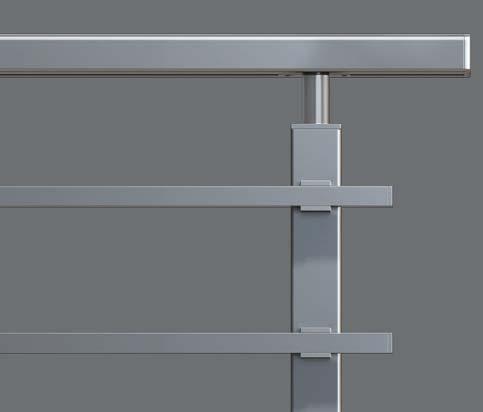

18 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Η κυβιστική αίσθηση του Accord Square με διακριτικά, μοντέρνα δεσίματα ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 15

19 F F Κολώνα στήριξης 40x40 F Καπάκι κολώνας Προφίλ K16x16x Σύνδεσμος κολώνας F με προφίλ F (K16x16) εξωτερικής στήριξης 4444 Τάπα για προφίλ F (Κ16x16) 4515 Αρμοκάλυπτρο κουπαστής F Τάπα κουπαστής F

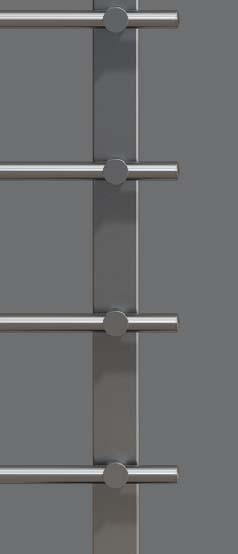

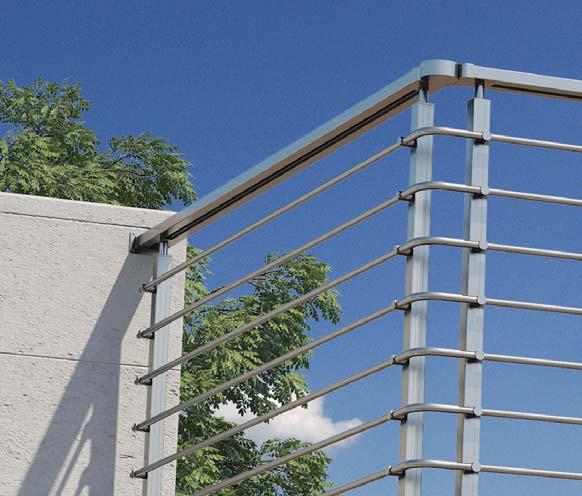

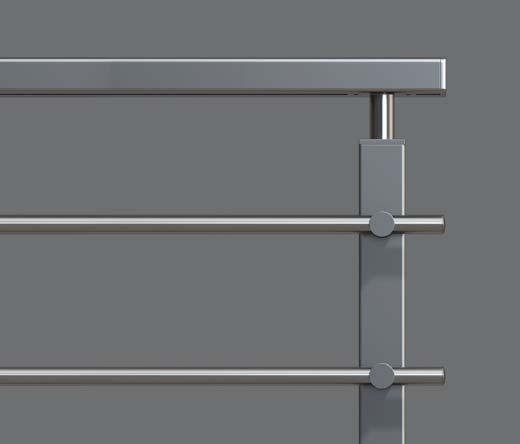

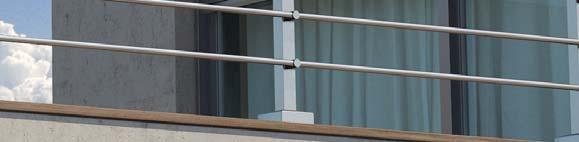

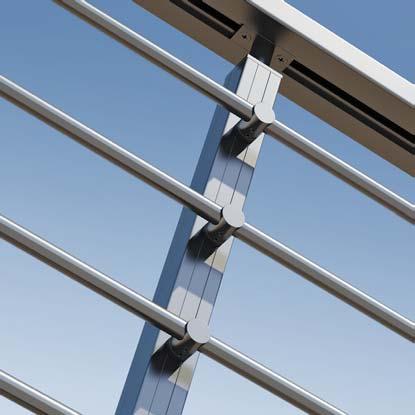

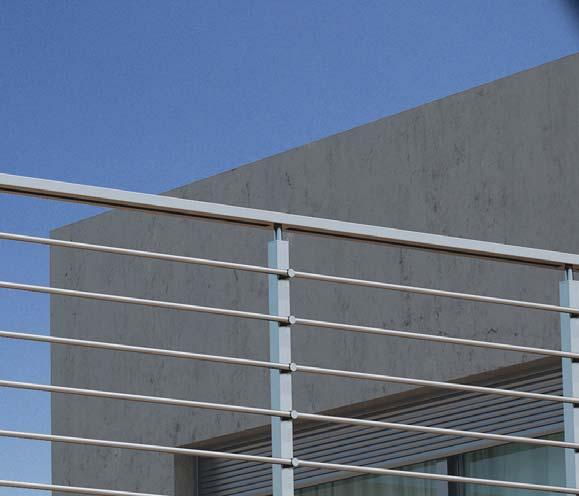

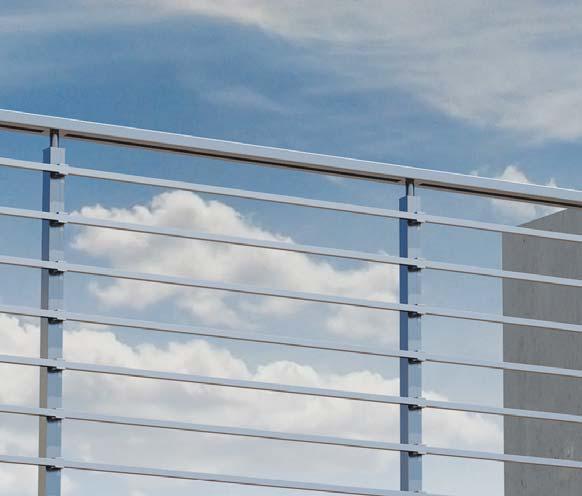

20 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Αρμονικό συνταίριασμα του κύκλου με το τετράγωνο. Δυνατότητα συνδυασμού τετράγωνης κολώνας και κουπαστής με οριζόντια σωληνωτά προφίλ Ø16 και Ø26. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα F

21 Σύνδεσμος κολώνας F με προφίλ Ø16 Σύνδεσμος κολώνας F με προφίλ Ø26 F F Κολώνα στήριξης 40x40 F Καπάκι κολώνας Κουπαστή 30x80 Πέλμα στήριξης για κολώνα F Σύνδεσμος F με F

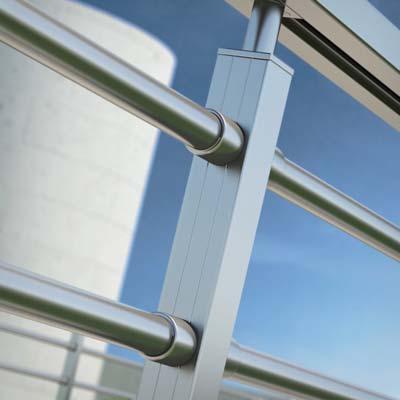

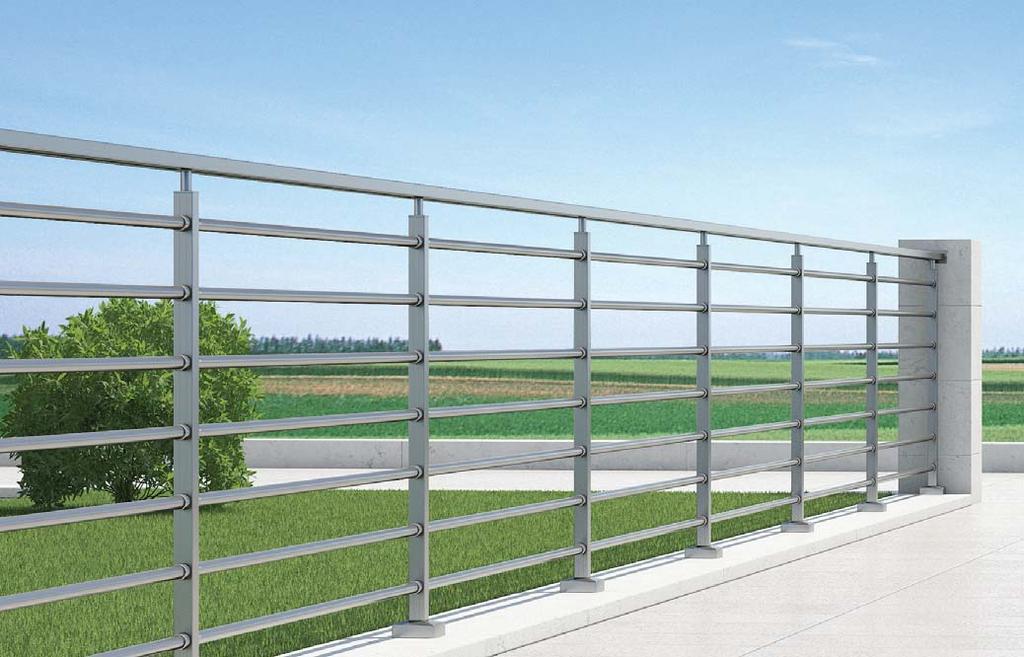

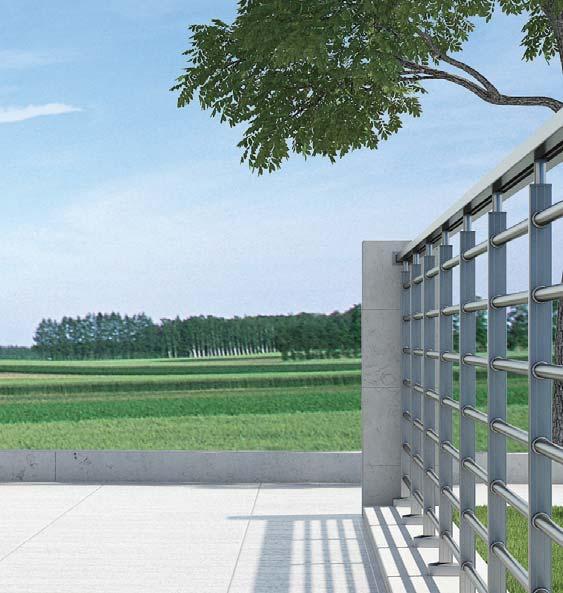

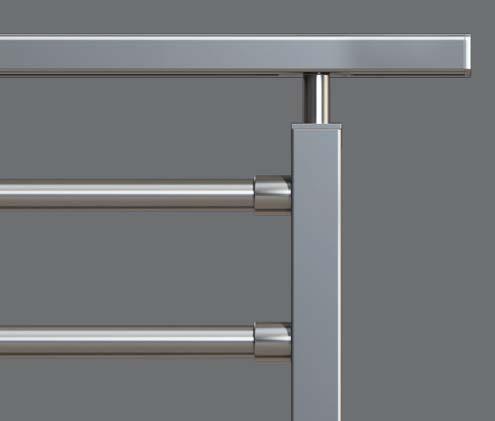

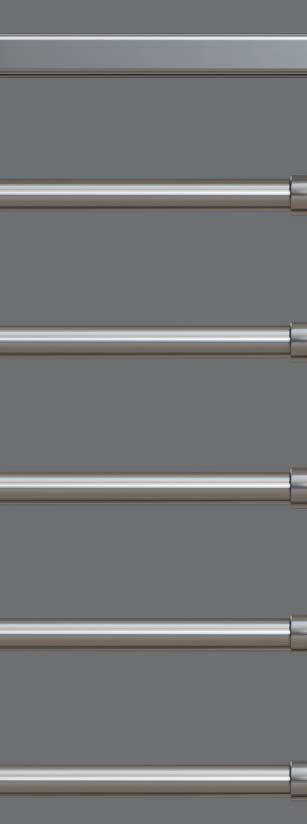

22 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Άψογος συνδυασμός καρέ και σωληνωτού προφίλ. Λιτές γραμμές σε πλήρη συστοιχία. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 19

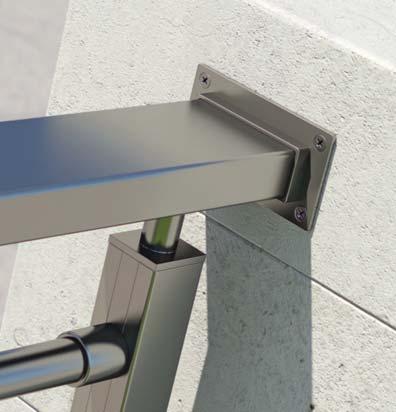

23 F Κολώνα στήριξης 40x40 F Καπάκι κολώνας 4244 Σύνδεσμος κολώνας F με προφίλ Ø26 εσωτερικής στήριξης F Κουπαστή 30x Αρμοκάλυπτρο κουπαστής F F Προφίλ Ø Σύνδεσμος F με F

24 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης 21

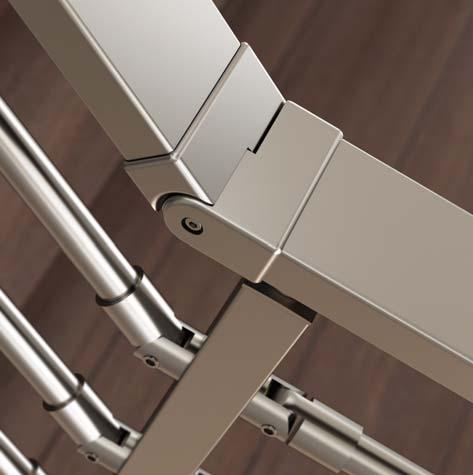

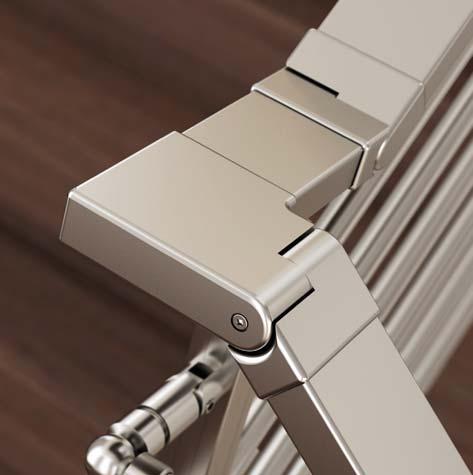

25 F Κολώνα στήριξης 40x40 F Καπάκι κολώνας 4345 Στήριγμα κουπαστής 80x30 & κολώνας F F Κουπαστή 30x Άρθρωση κολώνας 40x40 με προφίλ Ø26 F Προφίλ Ø Γωνιακός σύνδεσμος μεταβλητής γωνίας κουπαστών 80x Τάπα κουπαστής F Σύνδεσμος μεταβλητής γωνίας κουπαστών 80x30 22

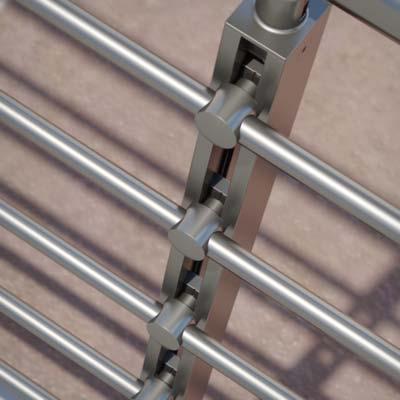

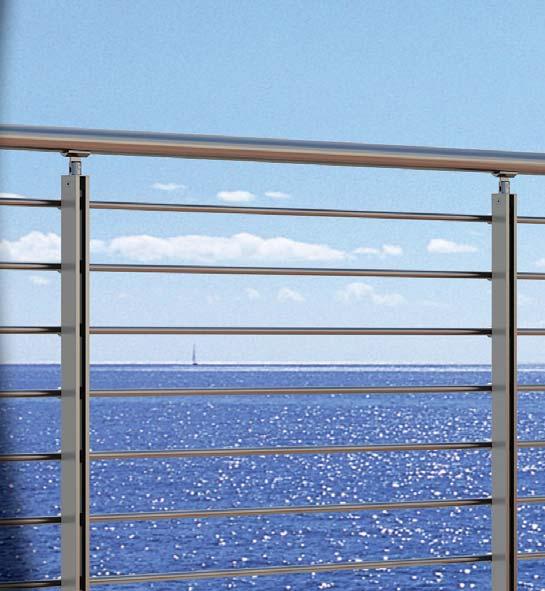

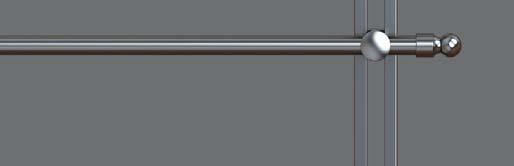

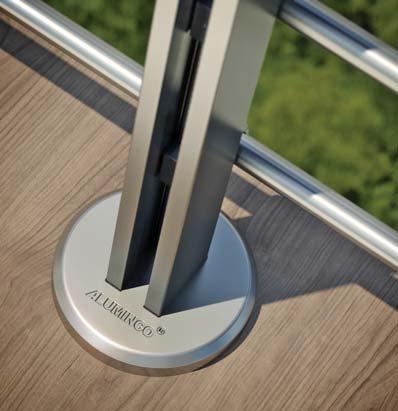

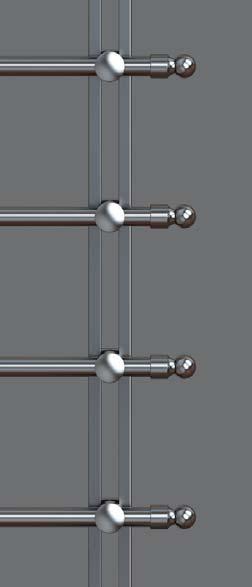

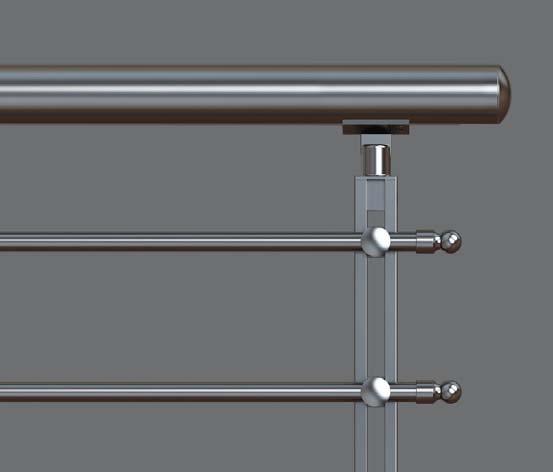

26 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Παράλληλες γραμμές σε ειδικά σχεδιασμένη διπλή κολώνα. Tο σύστημα διατίθεται και με έτοιμη μονταρισμένη κολώνα σε τρία διαφορετικά ύψη 50, 90, 100cm. ΙΝΟΧ Διαθέσιμο Φινίρισμα F

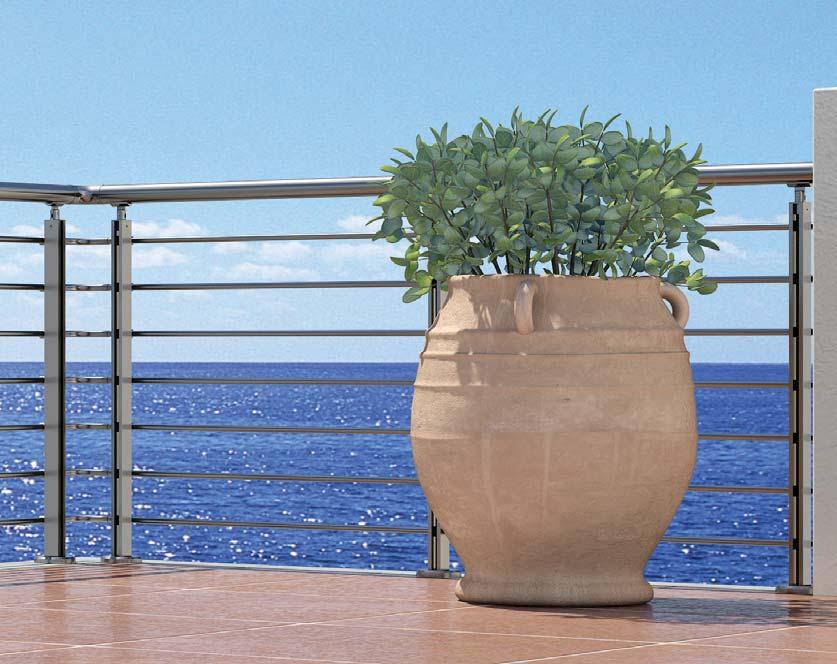

27 F Προφίλ κολώνας Blade F Προφίλ Ø16x1, Στήριγμα κουπαστής F Τελείωμα για προφίλ Ø Πέλμα στήριξης κολώνας F Σύνδεσμος έτοιμης κολώνας 4620 με προφίλ Ø16 24

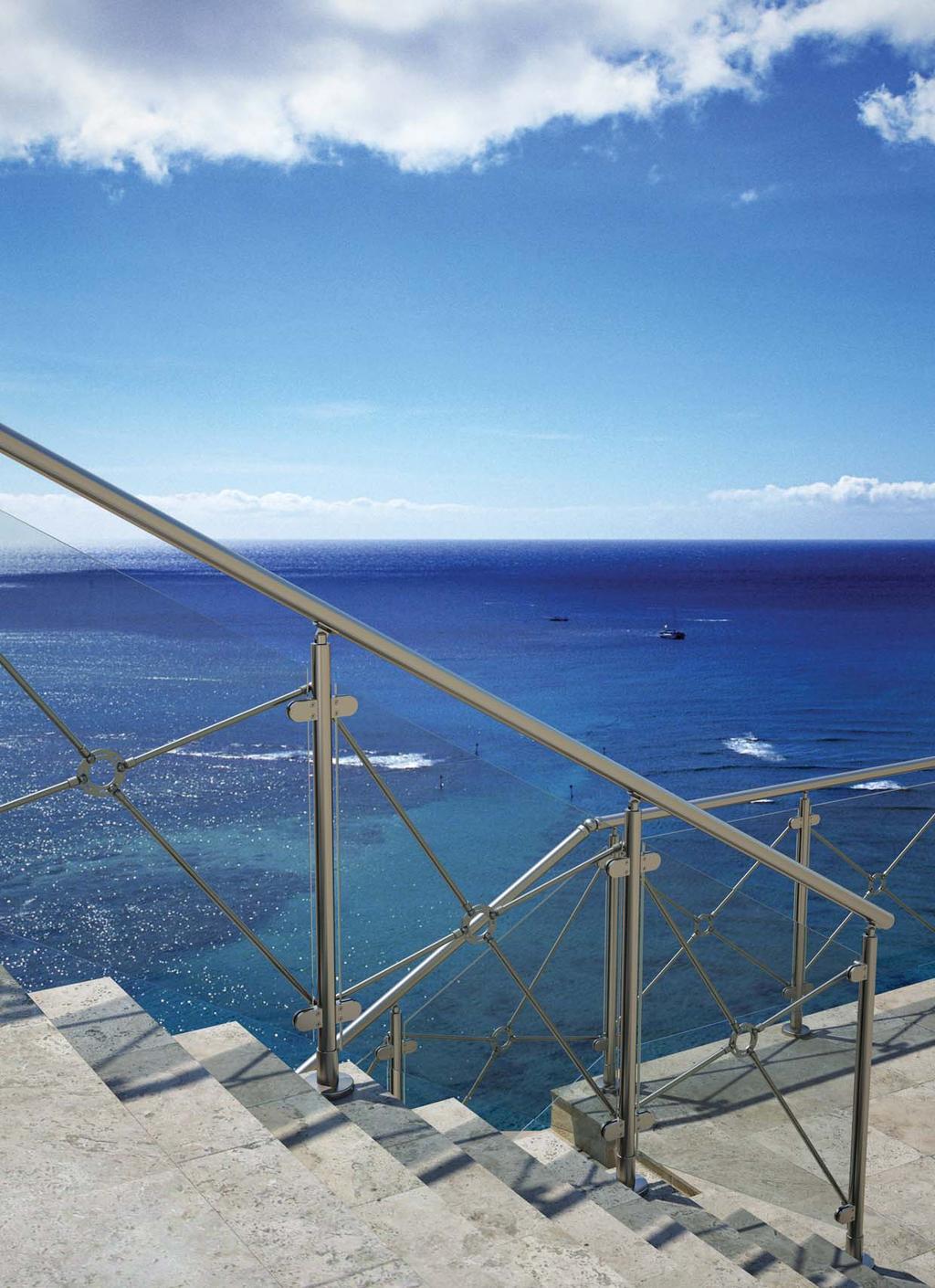

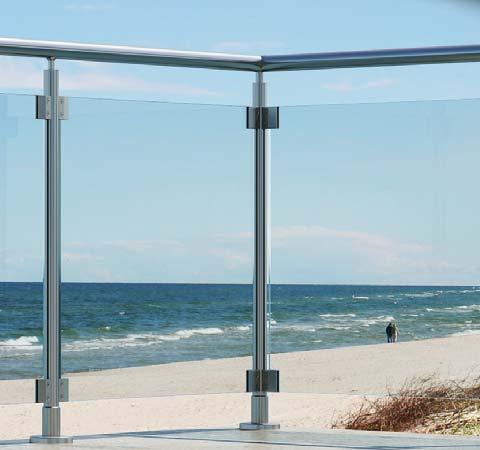

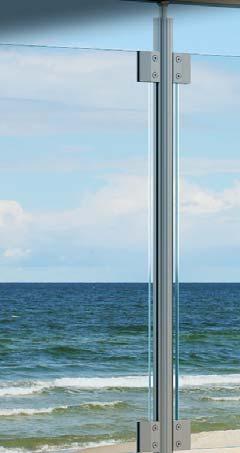

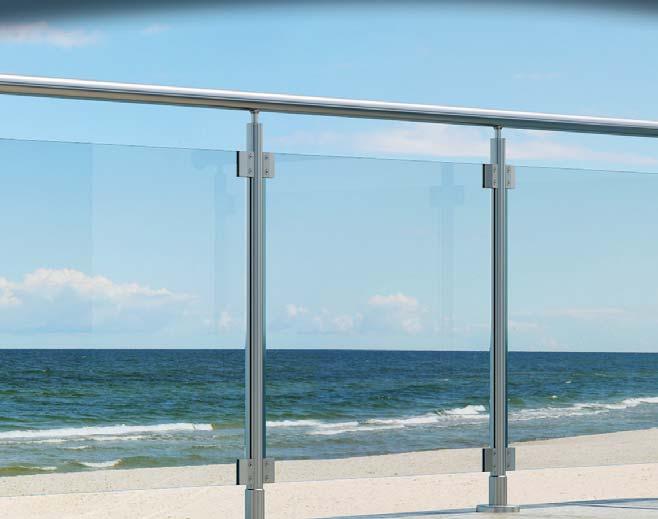

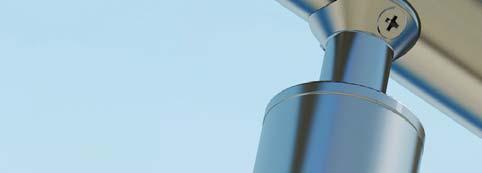

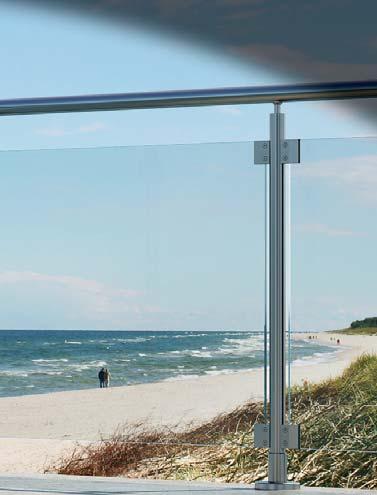

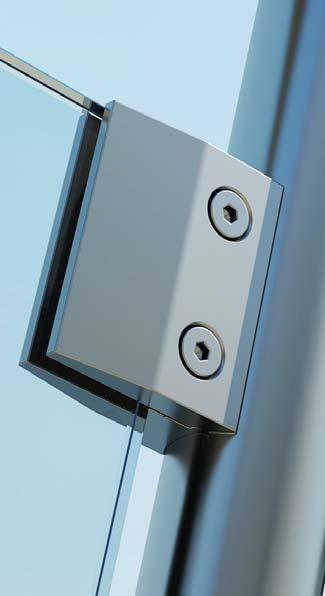

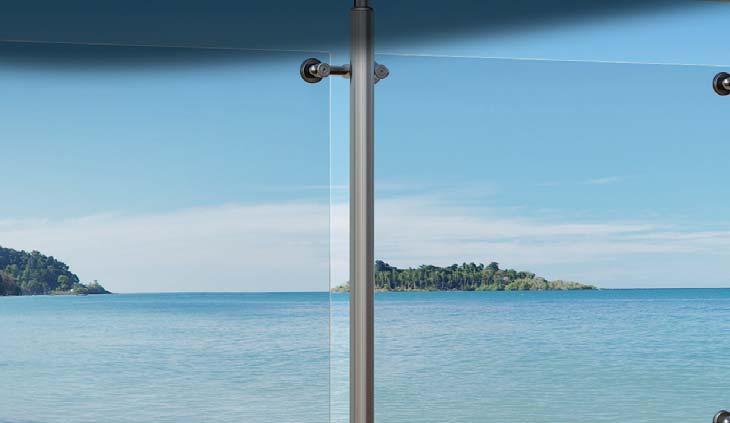

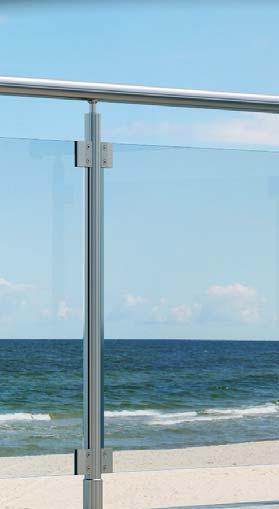

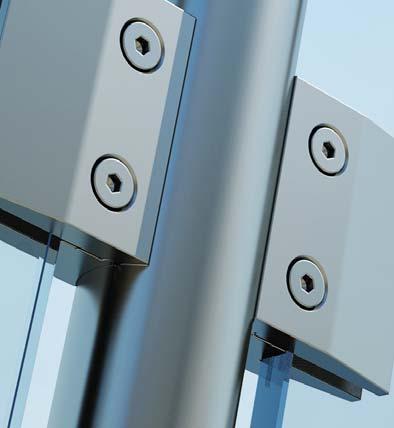

28 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα Διακριτικό, αέρινο και φίνο. Αφεθείτε στην μαγευτική θέα του ορίζοντα. Αφήστε την φαντασία σας ελεύθερη και ανεμπόδιστη Στήριγμα τζαμιού 8-10mm 4314 Στήριγμα κουπαστής-κολώνας (ευθεία) F Κολώνα στήριξης Ø42 F Κουπαστή Ø50 25

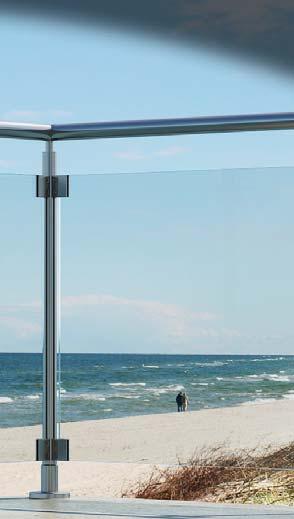

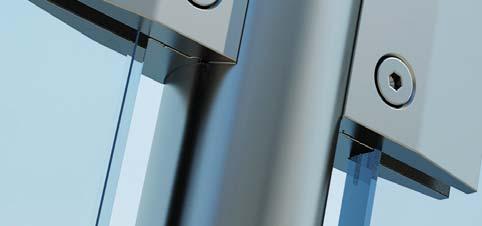

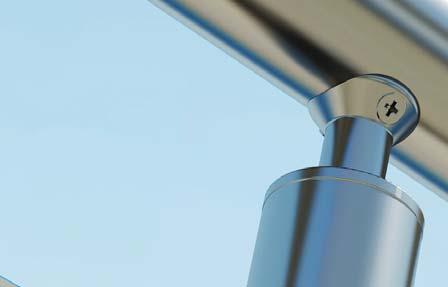

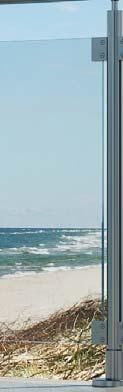

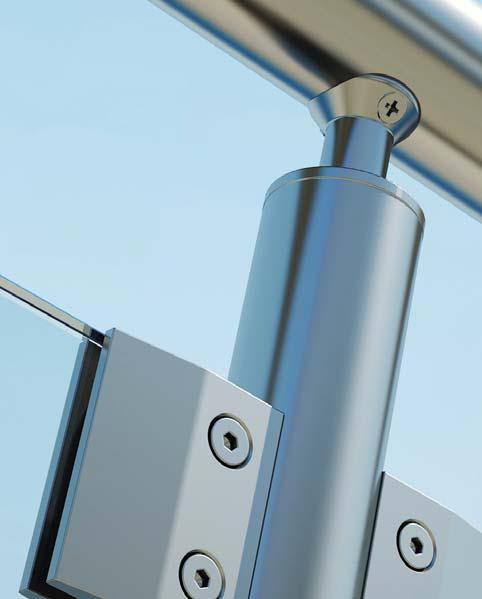

29 4509Z Αρμοκάλυπτρο κουπαστής Ø50 με καπάκι 4112 Πέλμα στήριξης εξωτερικό για κολώνα F

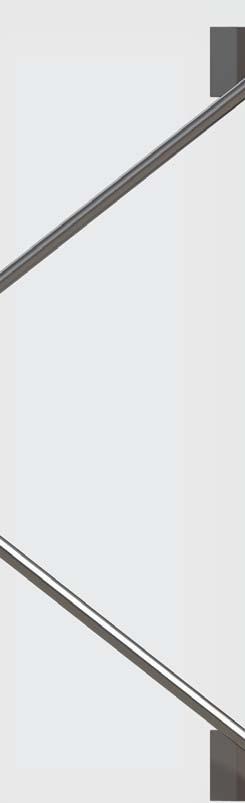

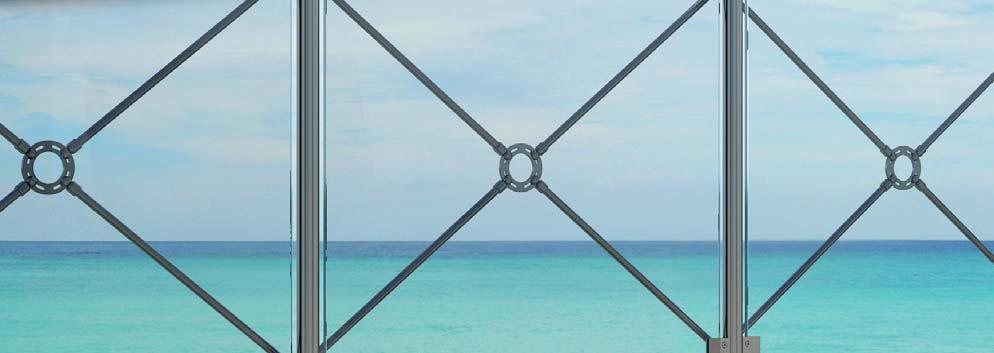

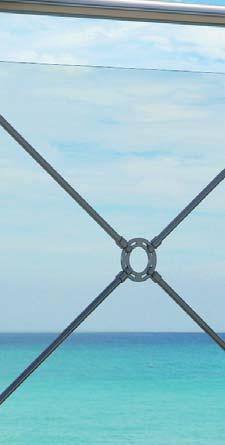

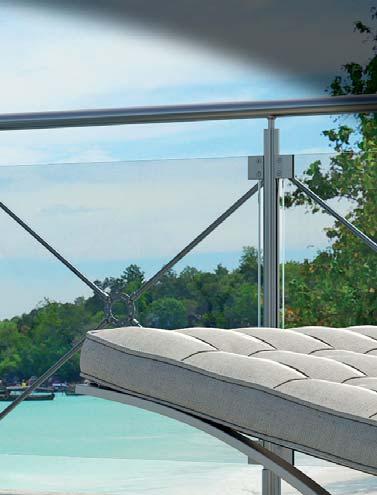

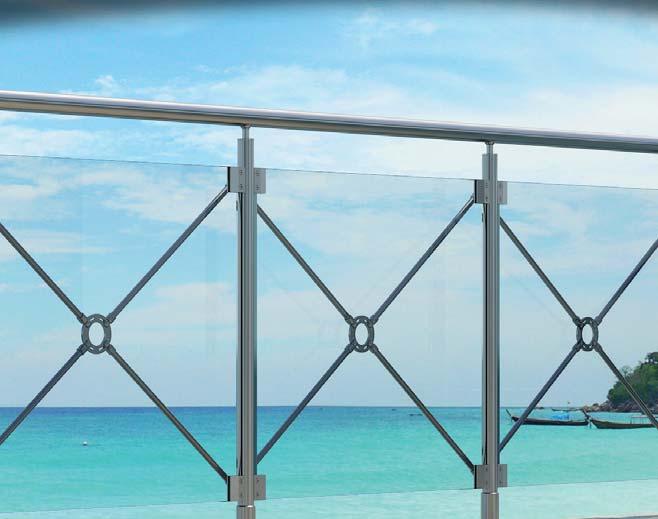

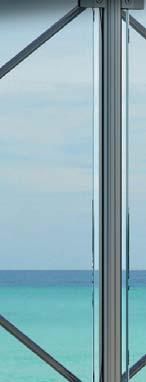

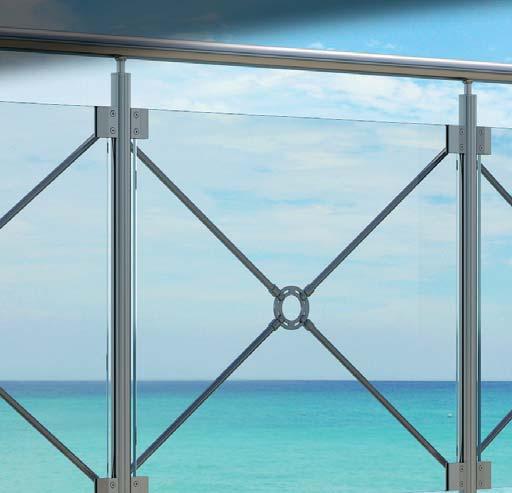

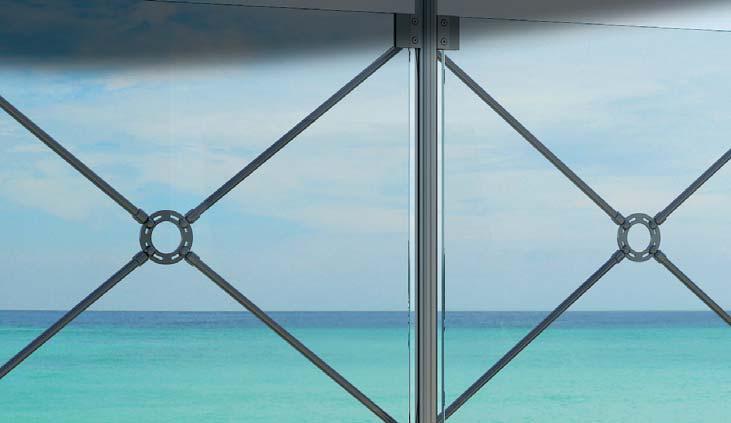

30 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα Αριστοκρατική πολυτέλεια. Αριστοτεχνικό δέσιμο που στοχεύει τον ορίζοντα. Ένα πραγματικό ατ στολίδι Στήριγμα τζαμιού 8-10mm 4314 Στήριγμα κουπαστής-κολώνας (ευθεία) 4323 Σύνδεσμος μεταβλητής γωνίας-προφίλ Ø16-κολώνα F (ασφάλεια τζαμιού) F Προφίλ Ø16x1,3 27

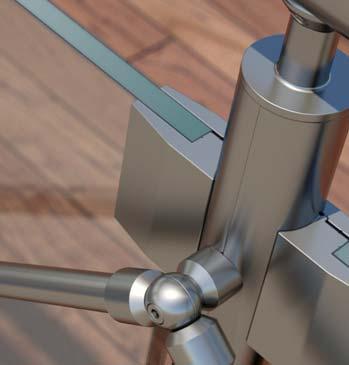

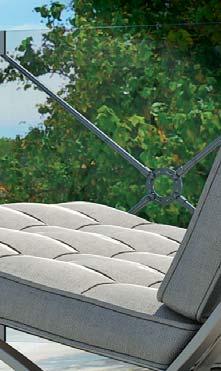

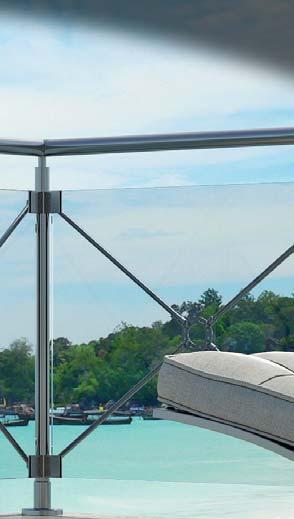

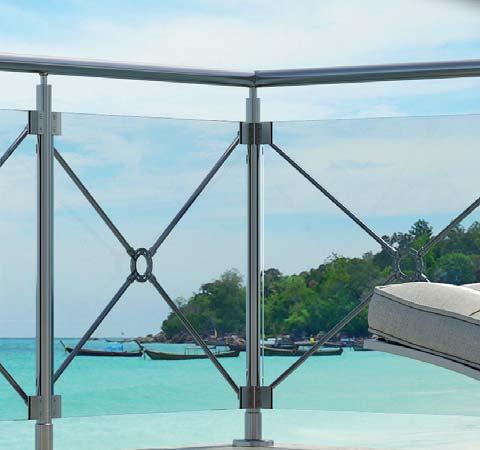

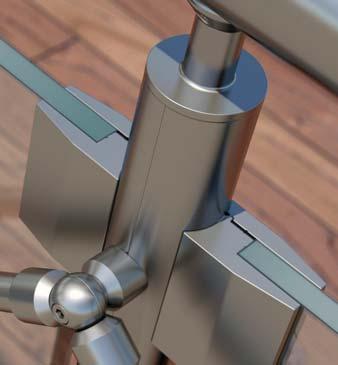

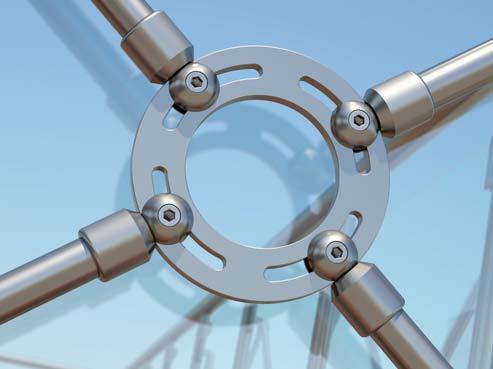

31 4611 Ροζέτα Ø100-τζαμιού 4322 Σύνδεσμος ροζέτας τζαμιού με προφίλ Ø16 28

32 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης 29

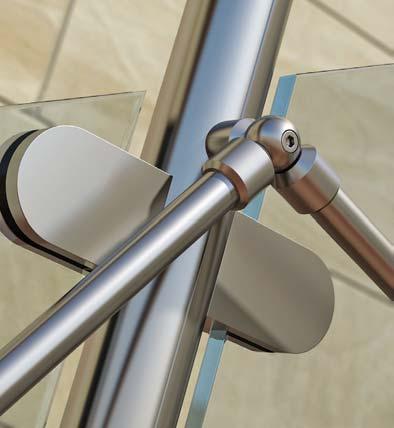

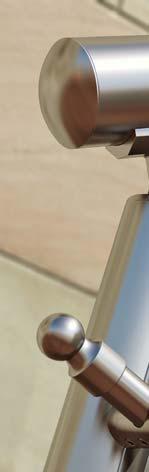

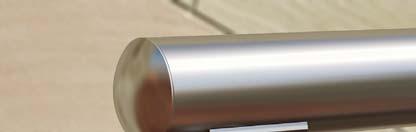

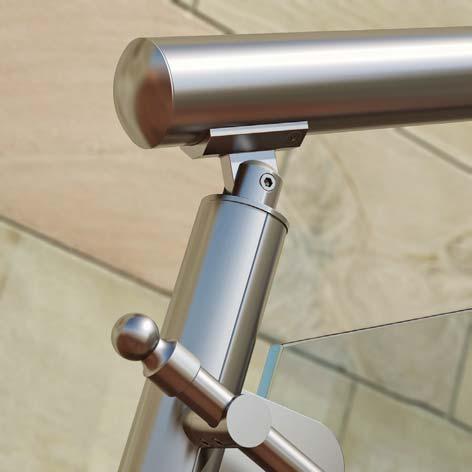

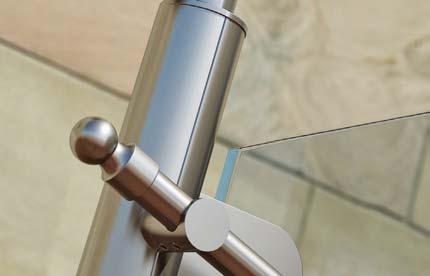

33 4316 Στήριγμα κουπαστής Ø50-κολώνας F (σκάλα) 4112 Πέλμα στήριξης εξωτερικό για κολώνα F Σύνδεσμος κολώνας F με προφίλ Ø16 F Κολώνα στήριξης Ø Στήριγμα τζαμιού 8-10mm 4329 Σύνδεσμος μεταβλητής γωνίας κουπαστών Ø Ροζέτα Φ100-τζαμιού 4167 Ενδοδαπέδιο στήριγμα για κολώνες F & F

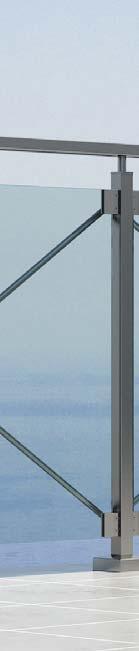

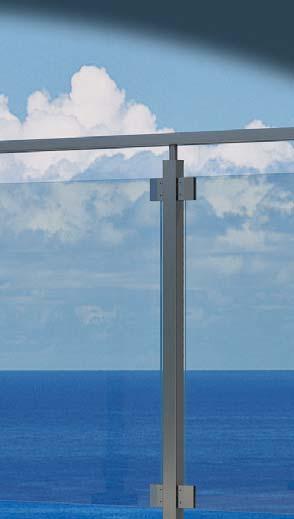

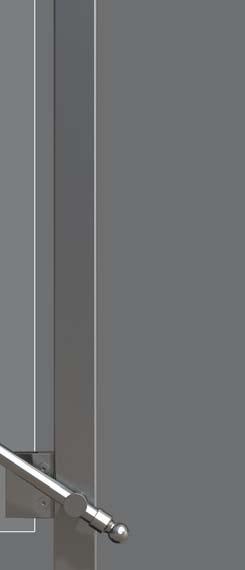

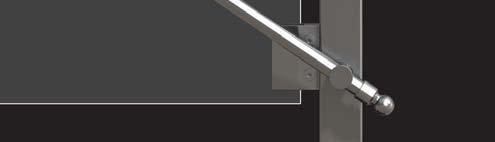

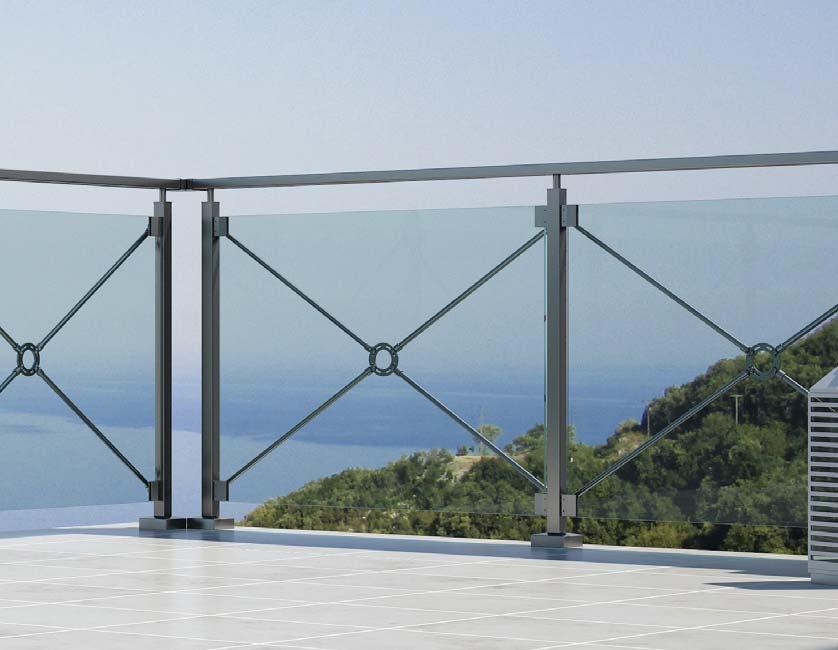

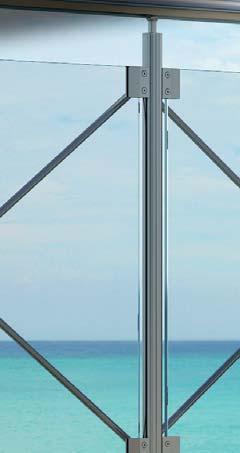

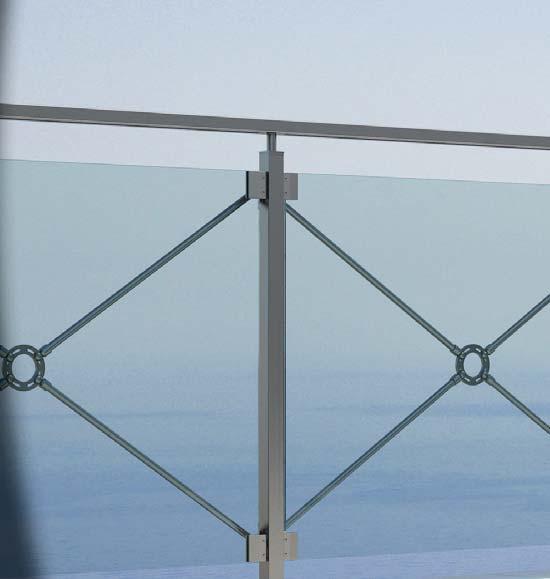

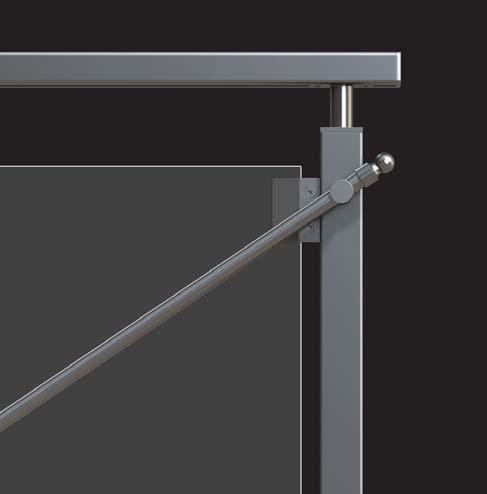

34 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Το βασικό σύστημα Horizon Χ-Rail σε συνδυασμό με τετράγωνους όγκους. Ένα πραγματικό στολίδι. Η αρμονία των λιτών γραμμών και της μοναδική θέα για την βεράντα σας. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα

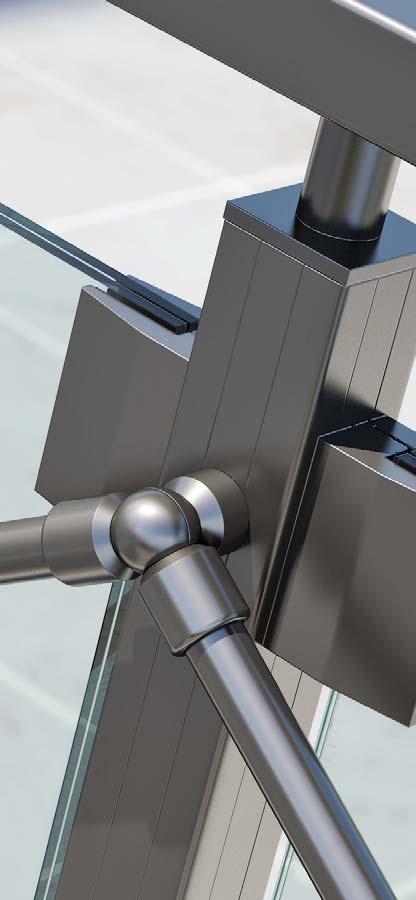

35 F Κολώνα στήριξης 40x40 F Καπάκι κολώνας F Κουπαστή 30x Στήριγμα τζαμιού 8-10mm για κολώνα F Σύνδεσμος μεταβλητής γωνίας F Σύνδεσμος κολώνας F με προφίλ Ø Σύνδεσμος μεταβλητής γωνίας προφίλ Ø16 - κολώνας F

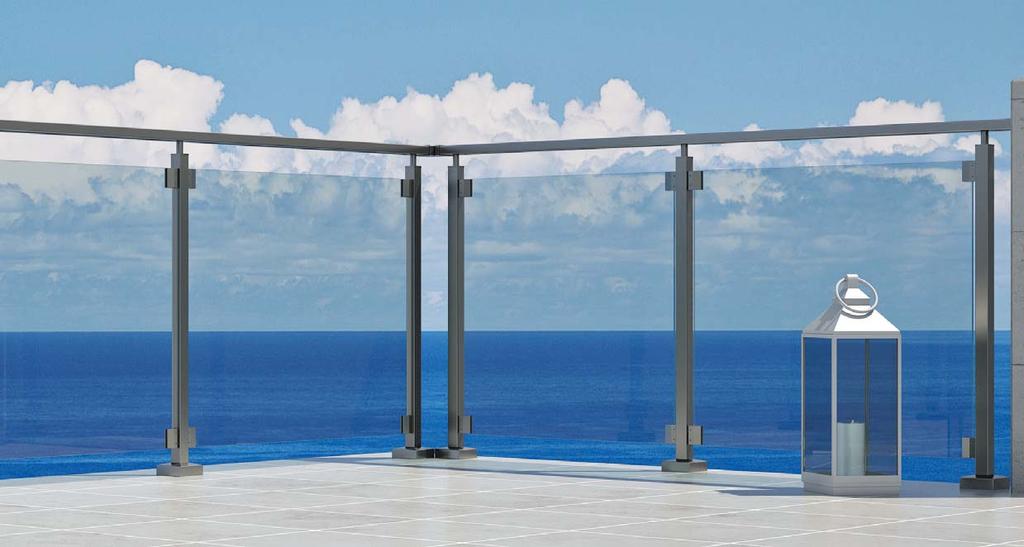

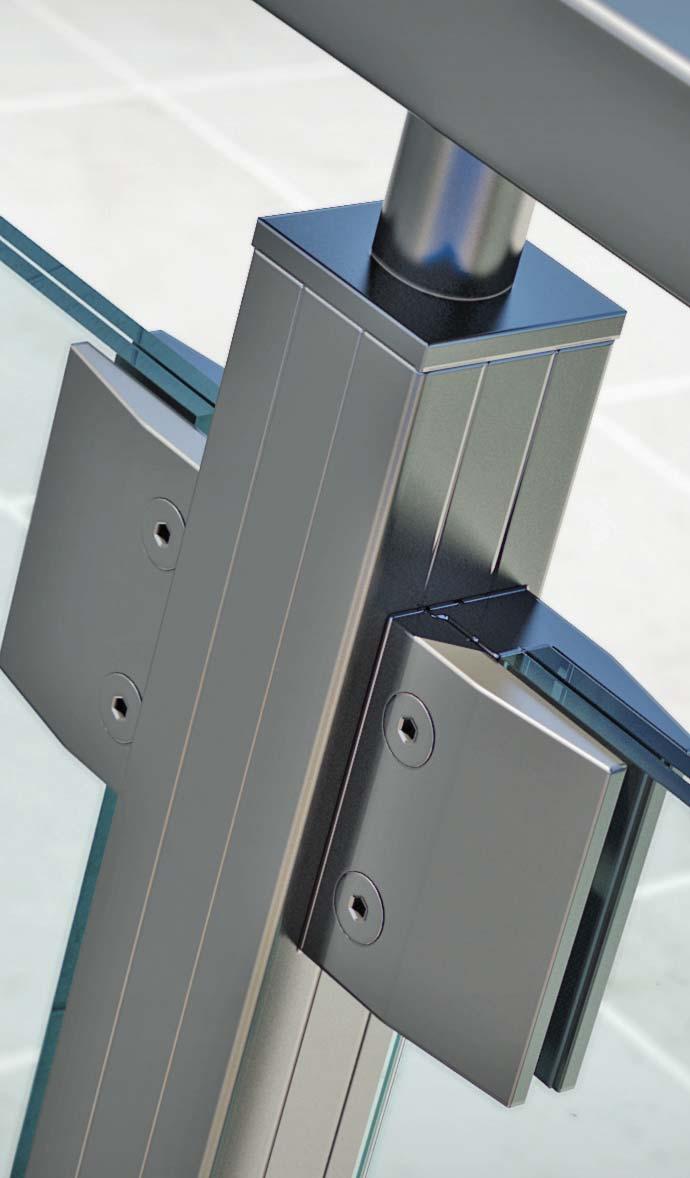

36 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα Παραλλαγή στο βασικό σχέδιο με καρέ προφίλ. Απέραντη θέα και σύγχρονος σχεδιασμός Στήριγμα τζαμιού 8-10mm για κολώνα F Πέλμα στήριξης για κολώνα F50-102, F Σύνδεσμος μεταβλητής γωνίας F Σύνδεσμος F με F

37 F Κουπαστή 30x80 F Κολώνα στήριξης 40x40 F Καπάκι κολώνας 34

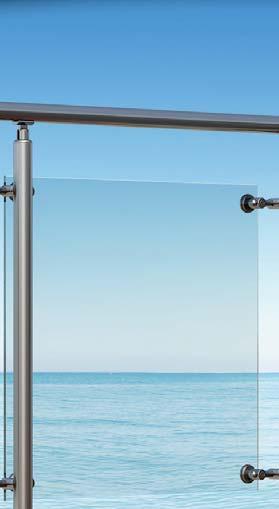

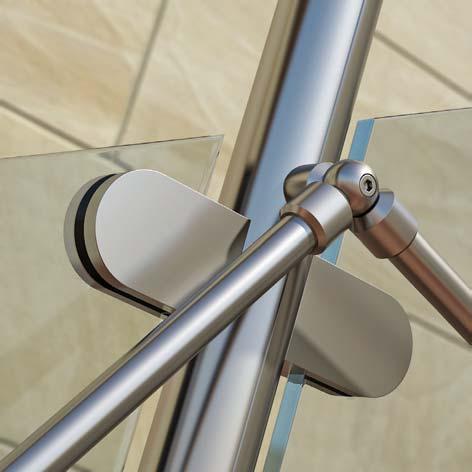

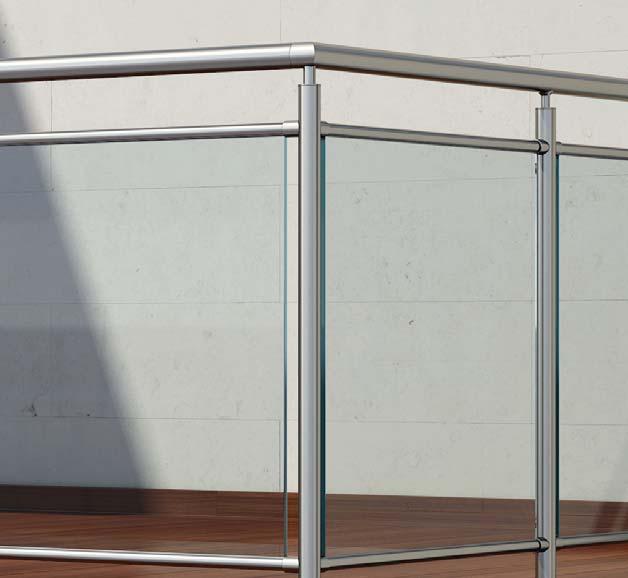

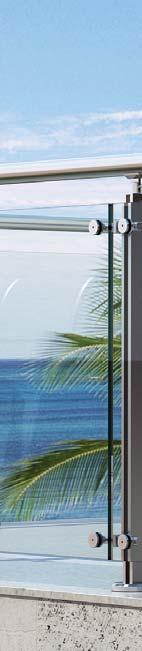

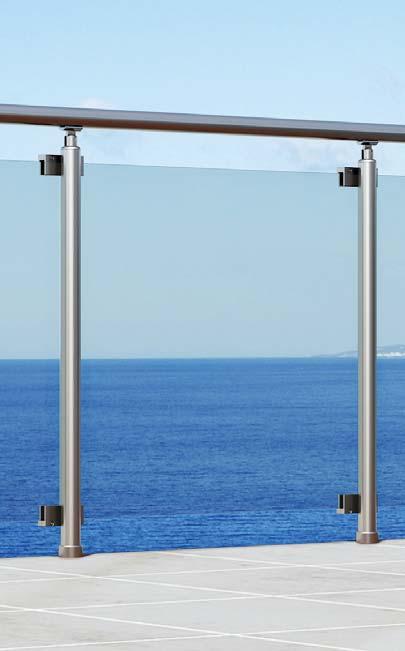

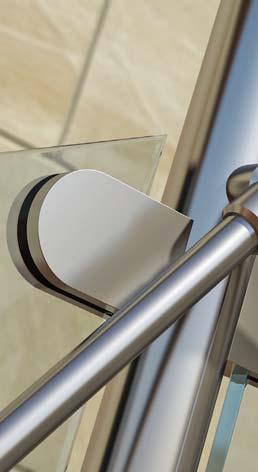

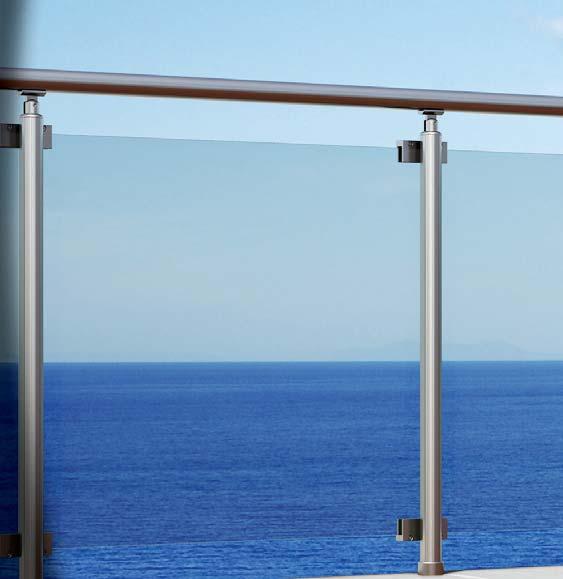

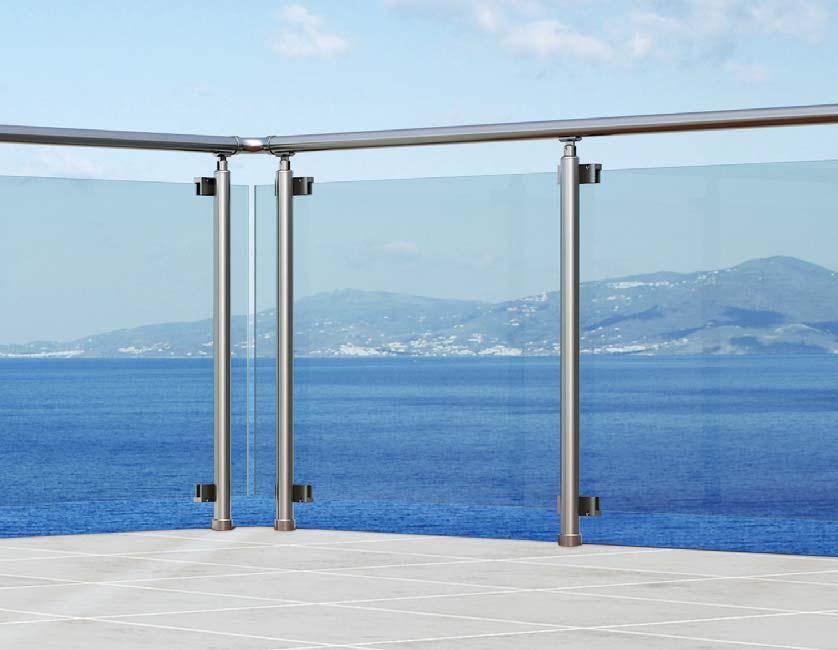

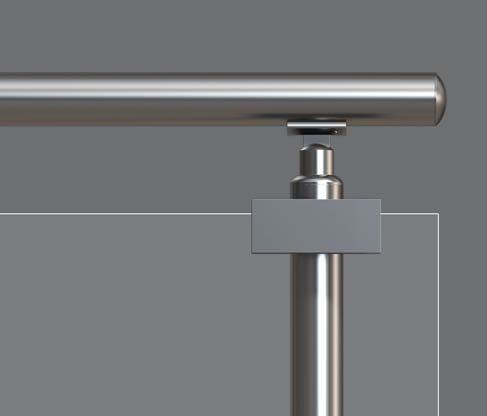

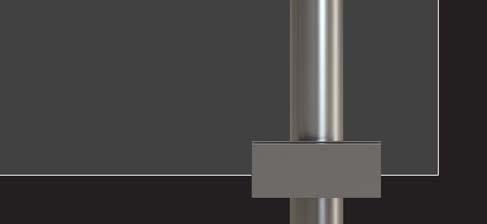

38 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Συνδυασμός στρογγυλής κολώνας με διπλό στηρίγματα τζαμιού που συνθέτουν ένα αέρινο σύνολο. Ακόμα περισσότερη θέα. Δυνατότητα στήριξης τζαμιού μεγαλύτερο του ενός μέτρου. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 4195 Διπλό στήριγμα τζαμιού 19-22mm κολώνας Ø42 35

39 F Κολώνα στήριξης Ø42 F Καπάκι κολώνας F Κουπαστή Ø Στήριγμα κουπαστής Ø50 κολώνας Ø Γωνιακός σύνδεσμος 90o κουπαστών Ø Αρμοκάλυπτρο κολώνας Ø Ενδοδαπέδιο στήριγμα κολώνας F

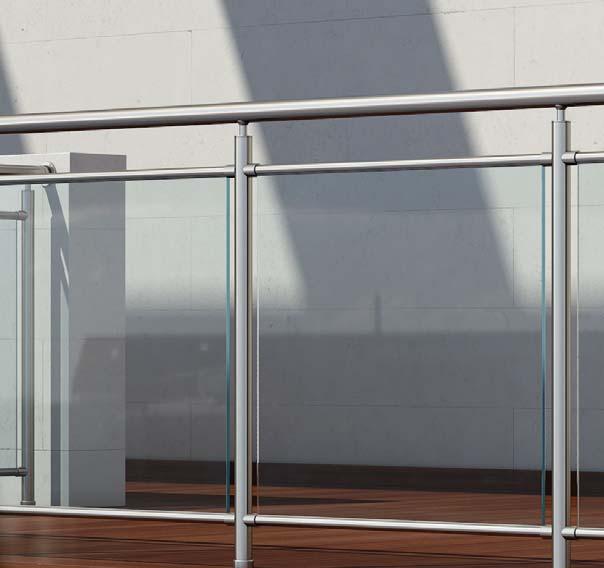

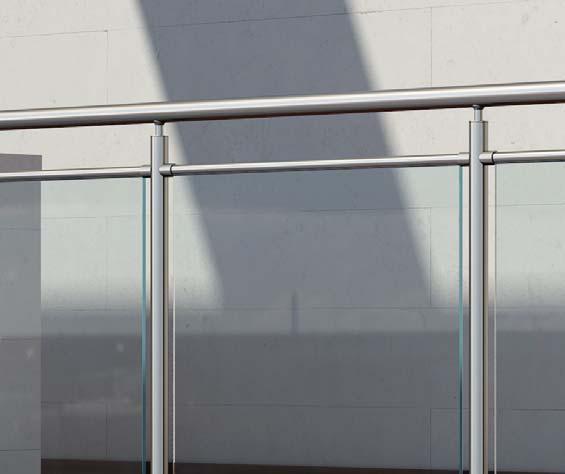

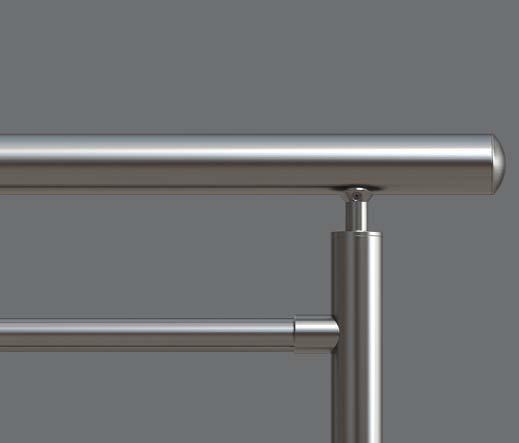

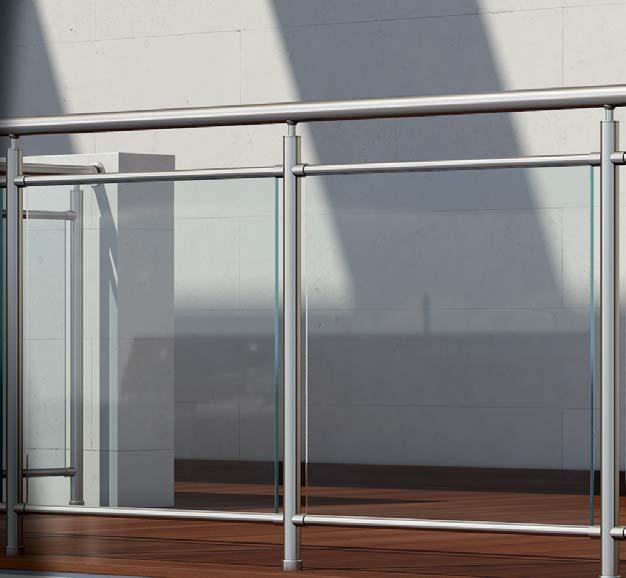

40 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Η απόλυτη συμμετρία. Η αρμονία των λιτών γραμμών που δημιουργούν μια υπέροχη κορνίζα για τη μοναδική θέα της βεράντας σας. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 37

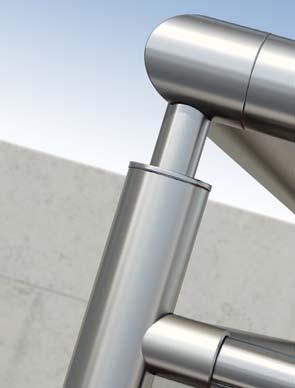

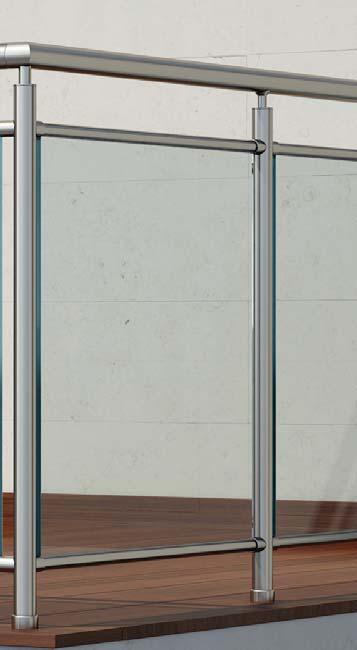

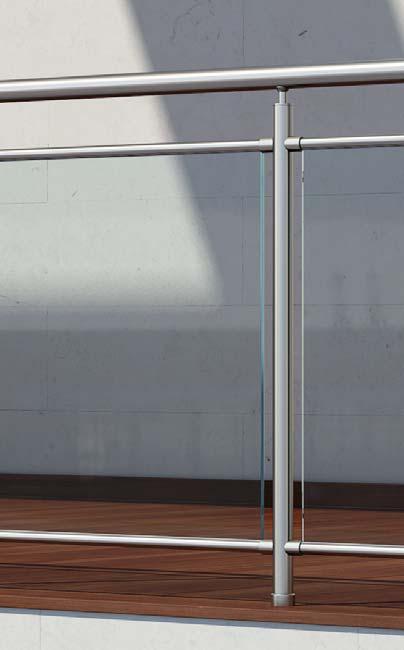

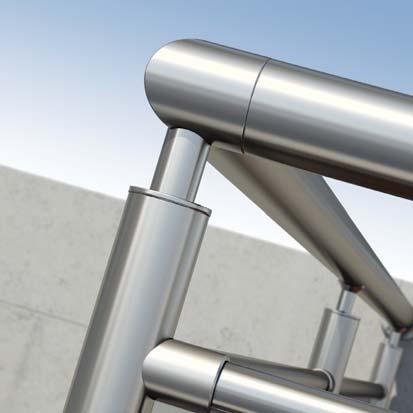

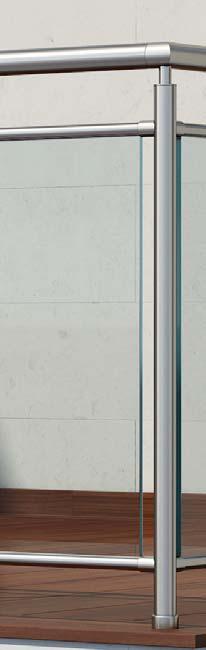

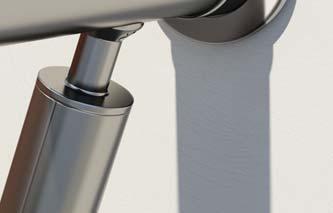

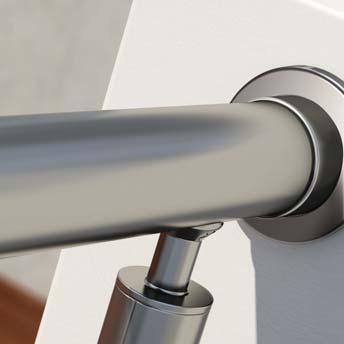

41 4225 Σύνδεσμος κολώνας F με προφίλ Ø26 εσωτερικής στήριξης F Οδηγός για τζάμι 4252 Διαιρούμενος σύνδεσμος 4314 Στήριγμα κουπαστής-κολώνας (ευθεία) F Κολώνα στήριξης Ø Γωνιακός σύνδεσμος 90o κουπαστών Ø50- κολώνα F Z Αρμοκάλυπτρο κουπαστής Ø50 με καπάκι 38

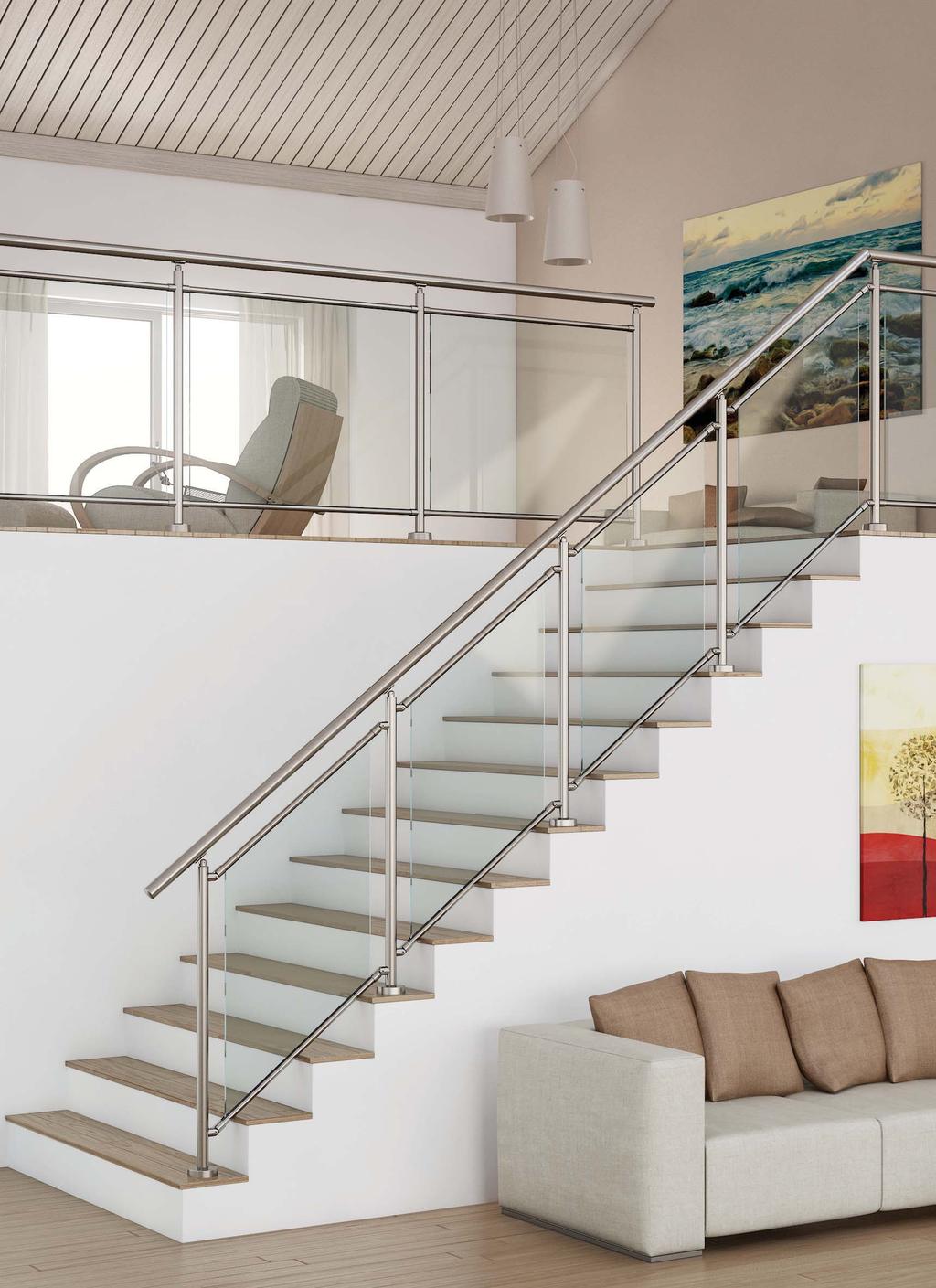

42 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης 39

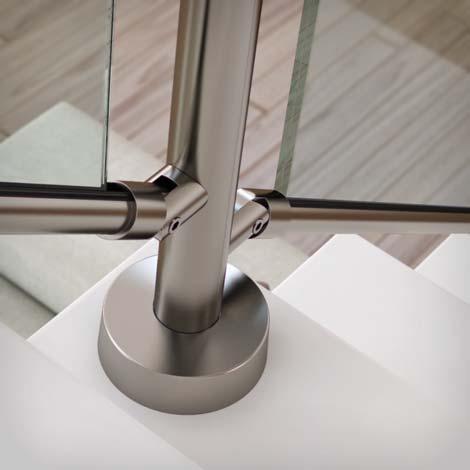

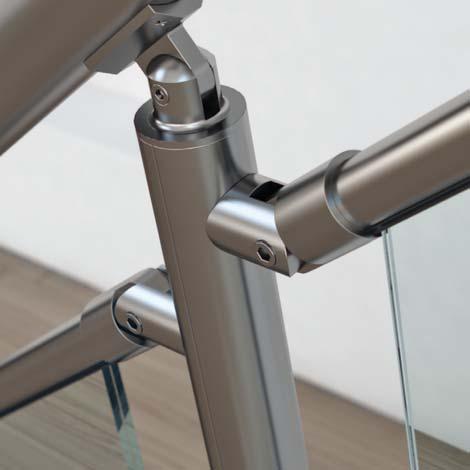

43 F Οδηγός για τζάμι F Κολώνα στήριξης Ø42 F Κουπαστή Ø Άρθρωση κολώνας F με προφίλ Ø Στήριγμα κουπαστής Ø50-κολώνας F (σκάλα) 4121 Πέλμα στήριξης για κολώνα F Σύνδεσμος κολώνας F με προφίλ Ø26 εσωτερικής στήριξης 4434 Τάπα κουπαστής F Διαιρούμενος σύνδεσμος 40

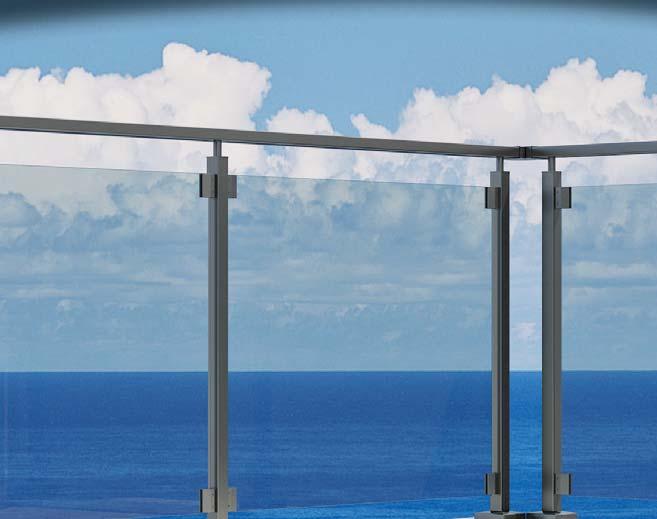

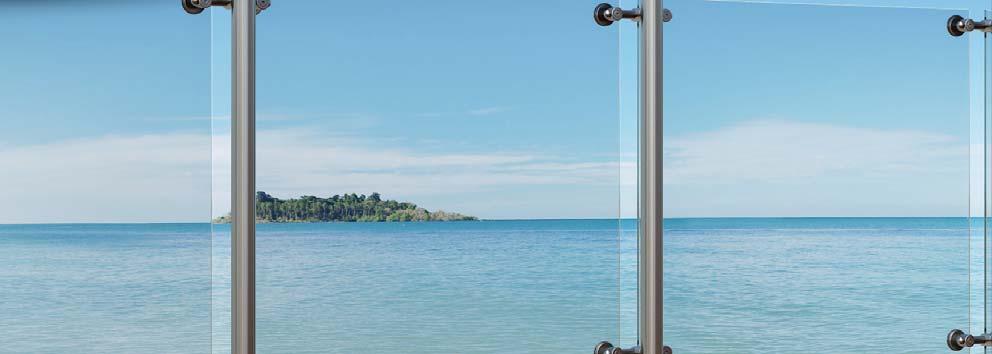

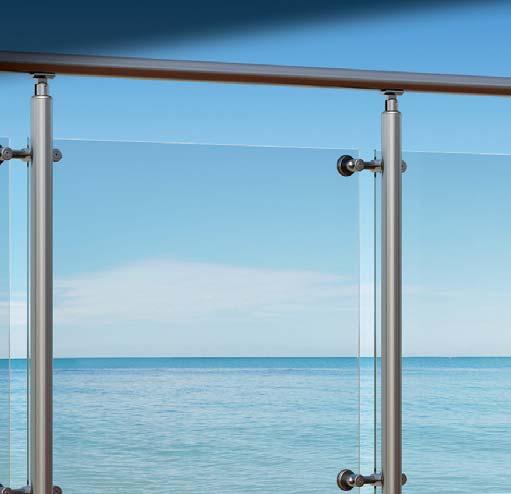

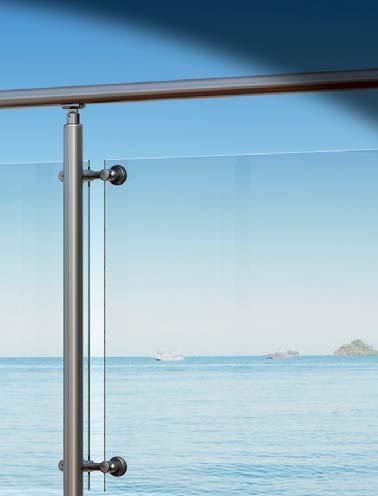

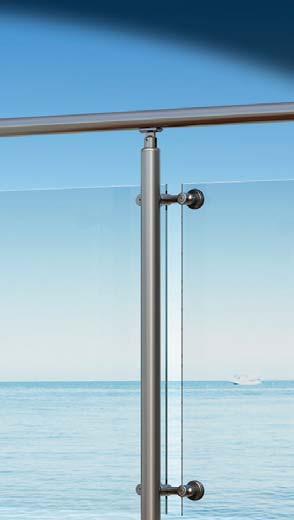

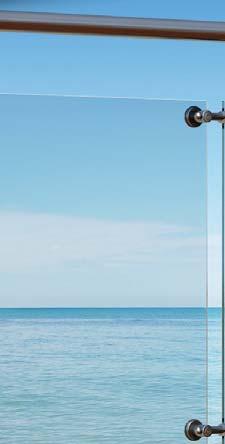

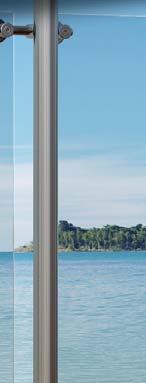

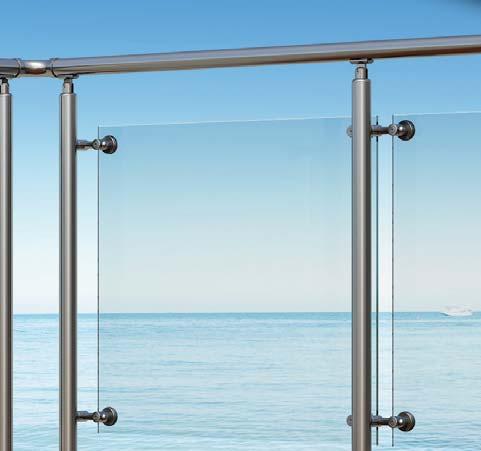

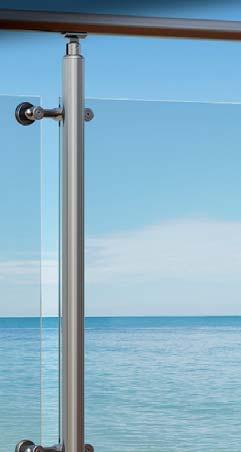

44 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης ΙΝΟΧ Διαθέσιμο Φινίρισμα Κρεμαστές διαφάνειες και ομόκεντροι δίσκοι, δίνουν την αίσθηση απόλυτης συμμετρίας. Αυτή είναι η τεχνολογία του Horizon H-rings Στήριγμα κουπαστής F κολώνας F Στήριγμα τζαμιού 8-10mm μονό 4182 Στήριγμα τζαμιού 8-10mm διπλό F Κολώνα στήριξης Ø50 F Καπάκι κολώνας 41

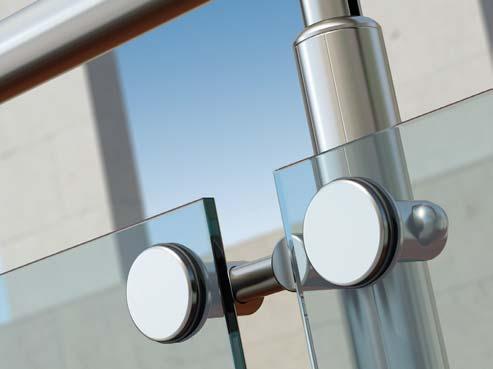

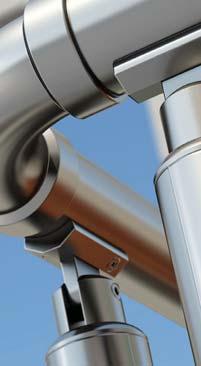

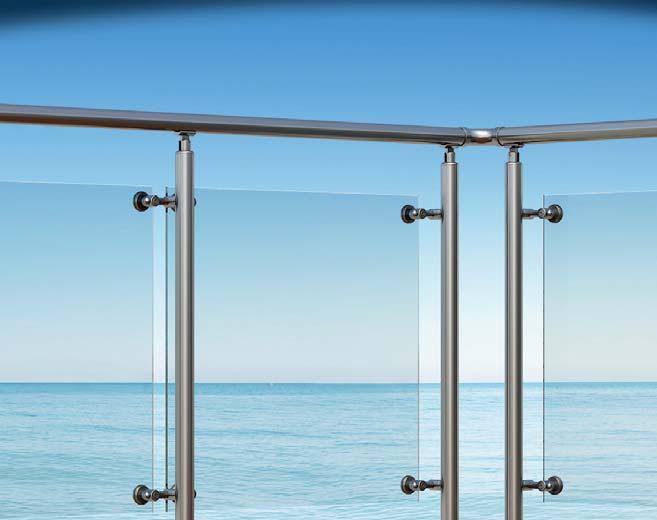

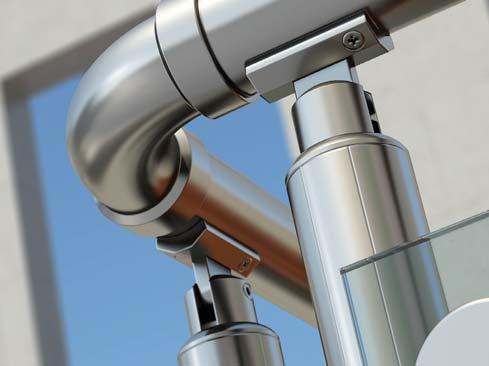

45 4509Z Αρμοκάλυπτρο κουπαστής Ø50 με καπάκι 4219 Γωνιακός σύνδεσμος 90o κουπαστών Ø50 42

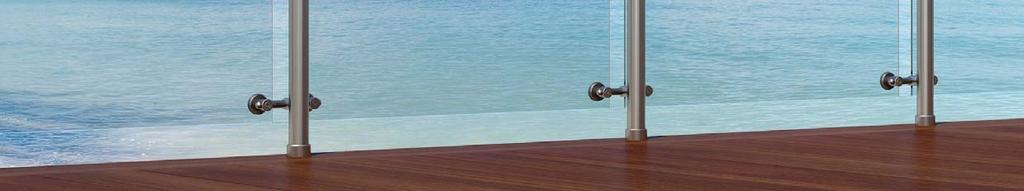

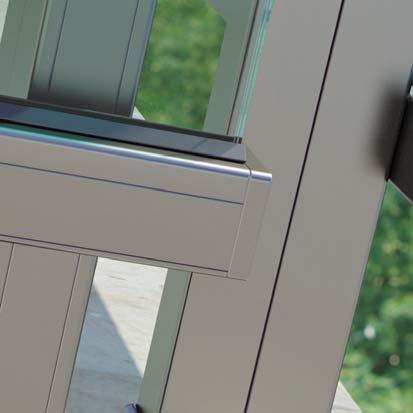

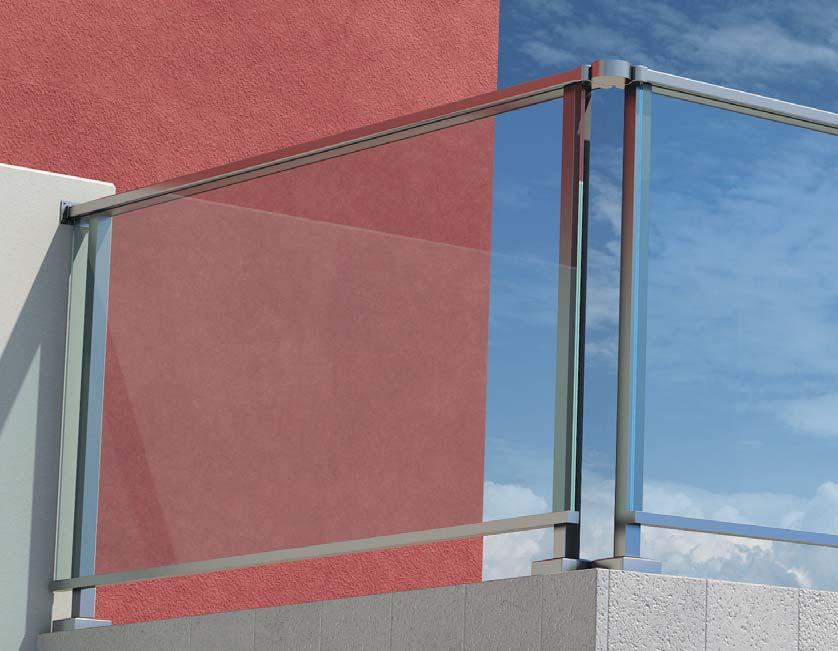

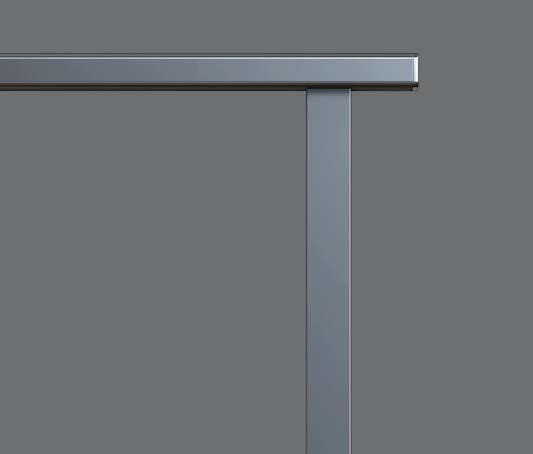

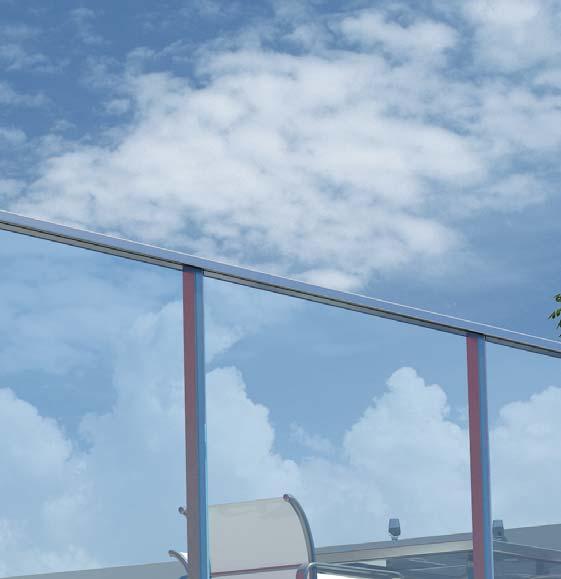

46 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Απέραντη θέα και μοντέρνος σχεδιασμός σε πλήρη αρμονία. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 43

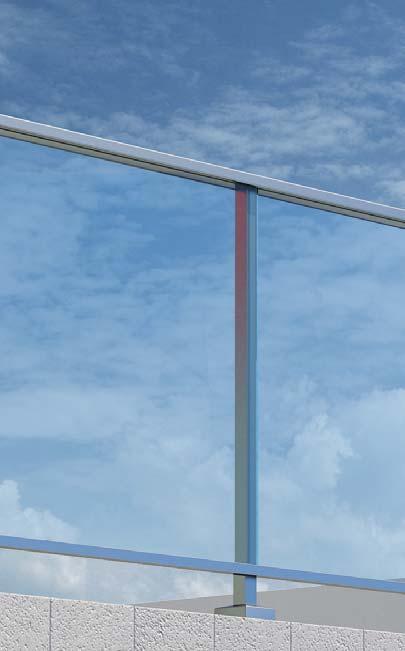

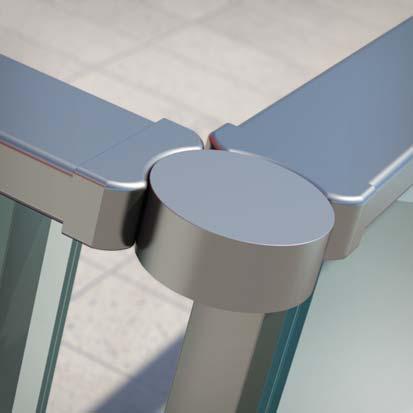

47 F Διαιρούμενη κουπαστή 30x80 F Καπάκι κουπαστής 4452 Τάπα οδηγού F F Κολώνα στήριξης 40x Πέλμα στήριξης για κολώνα F50-102, F F Οδηγός τζαμιού 10-12mm και προφίλ F F50-3Κ10 Καπάκι οδηγού 4332 Σύνδεσμος μεταβλητής γωνίας F

48 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Συνδυασμός διπλής κολώνας με στηρίγματα τζαμιού που συνθέτουν ένα αέρινο σύνολο. Tο σύστημα διατίθεται και με έτοιμη μονταρισμένη κολώνα σε τρία διαφορετικά ύψη 50, 90, 100cm. ΙΝΟΧ Διαθέσιμο Φινίρισμα F

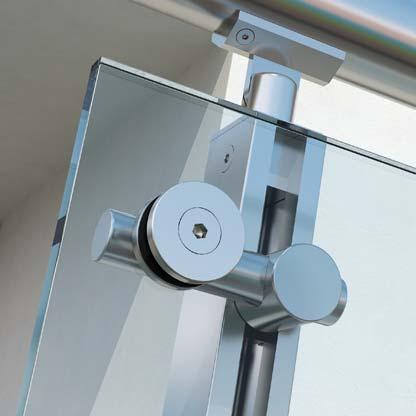

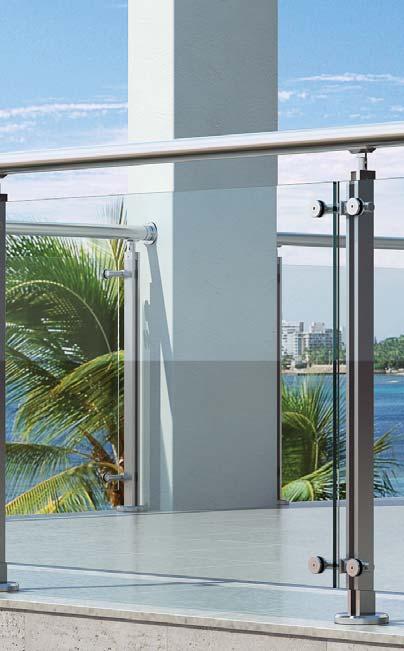

49 F Προφίλ κολώνας Blade F Κουπαστή Ø Στήριγμα κουπαστής F Στήριγμα τζαμιού 8-10mm, μονό, έτοιμης κολώνας Πέλμα στήριξης κολώνας F Στήριγμα τζαμιού 8-10mm, διπλό, έτοιμης κολώνας

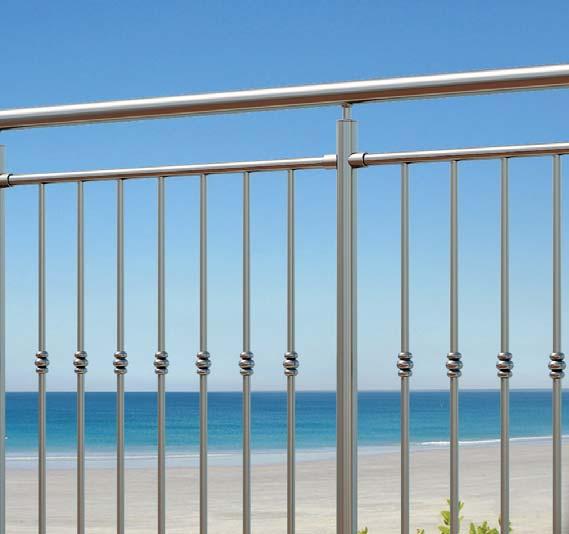

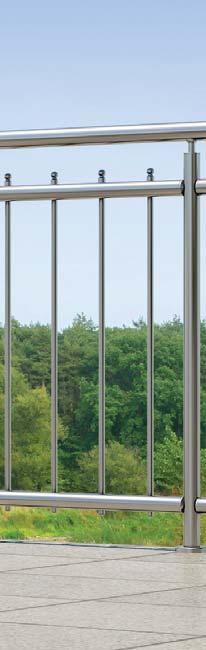

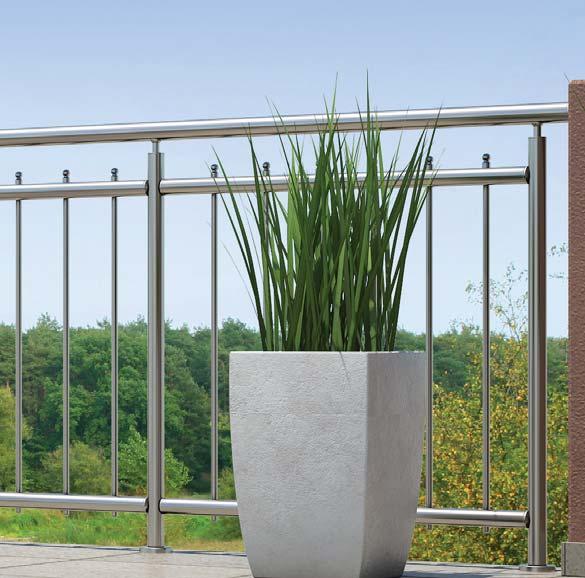

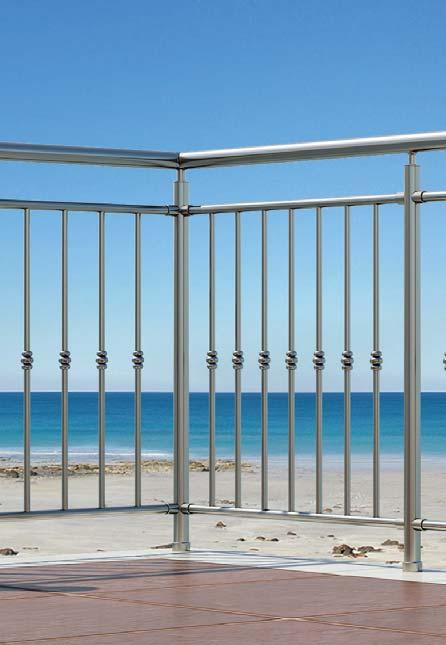

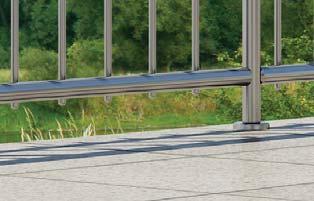

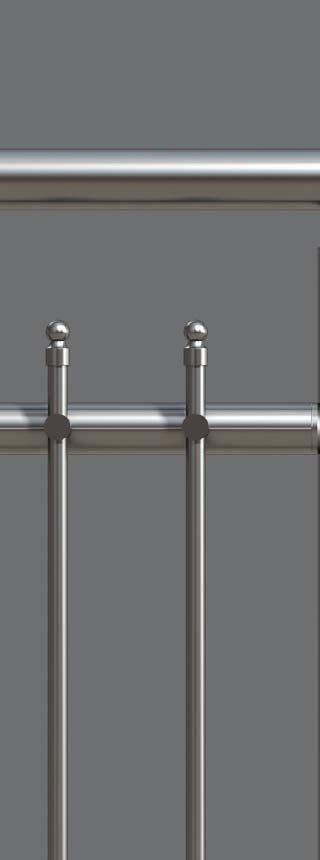

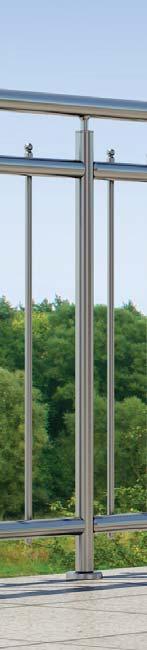

50 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Όπου το μοντέρνο συναντά το κλασσικό. Απλά αφεθείτε στον δυναμικό συνδυασμό του! ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 4312 Σύνδεσμος κολώνας F με προφίλ Ø16 F Προφίλ Ø16x1,3 47

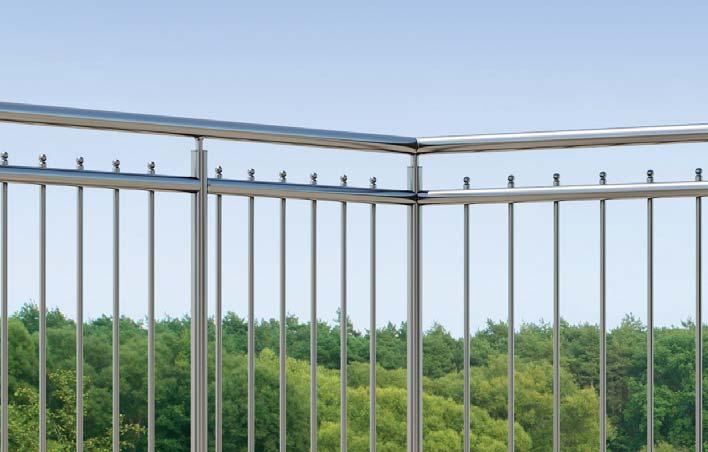

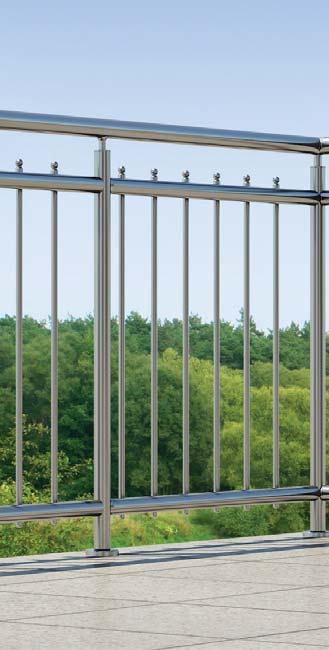

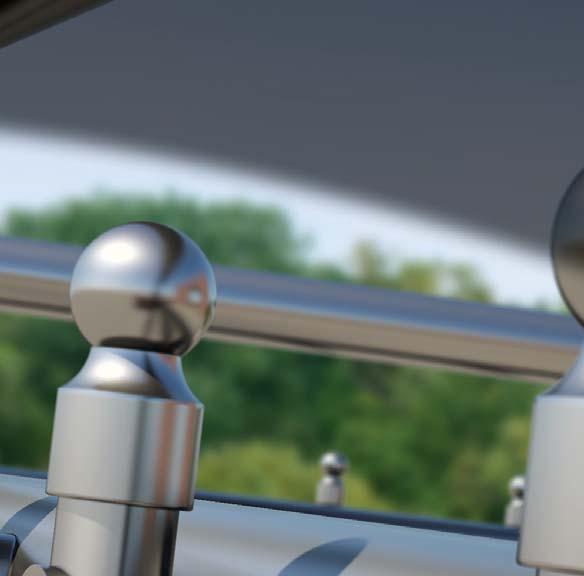

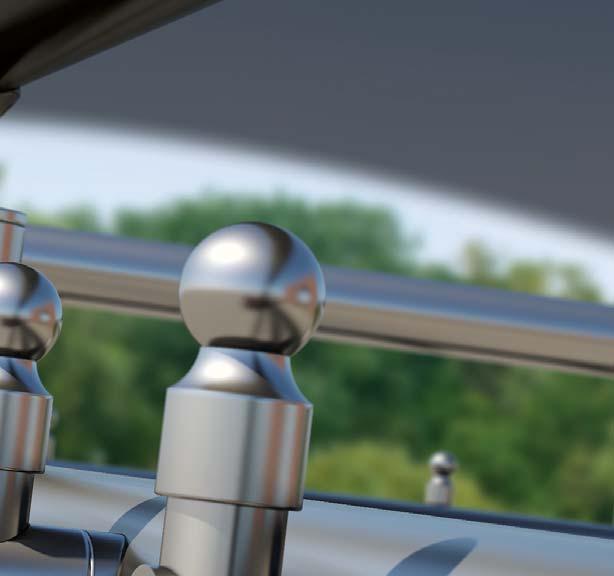

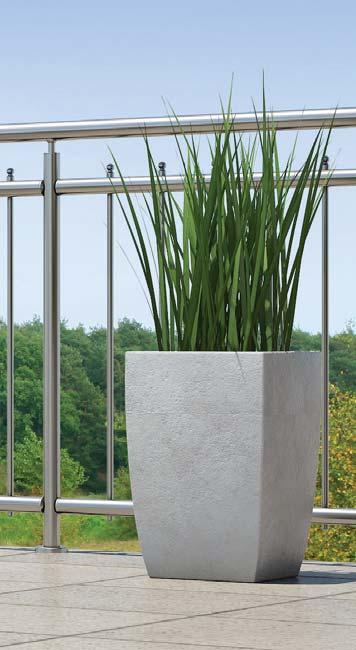

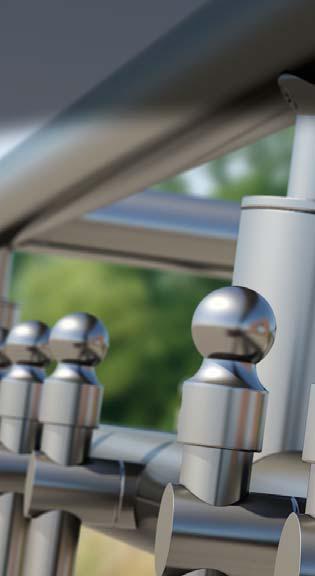

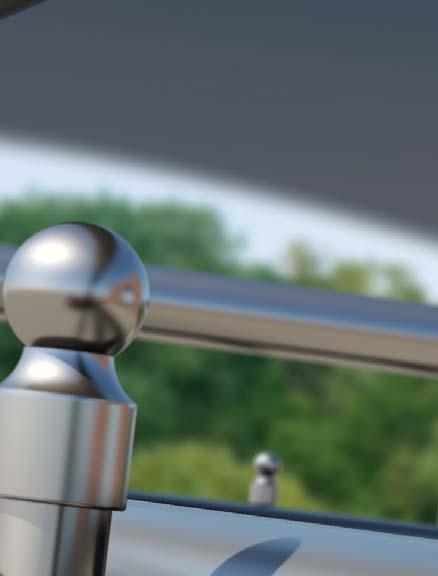

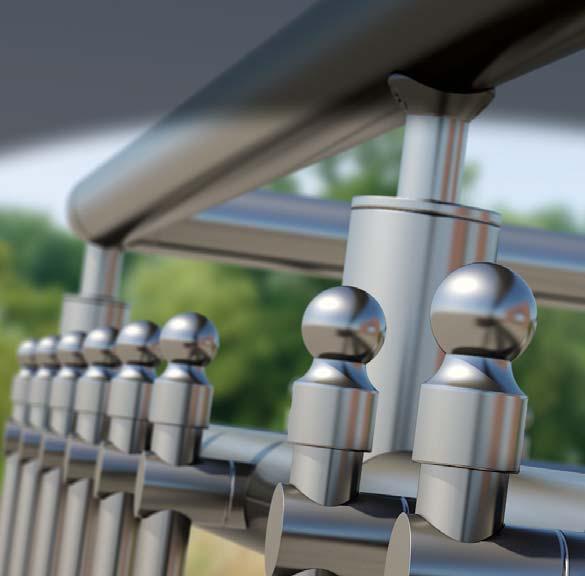

51 4224 Σύνδ. κολώνας-κολώνας F (κάθετη ένωση) F Κολώνα στήριξης Ø42 48

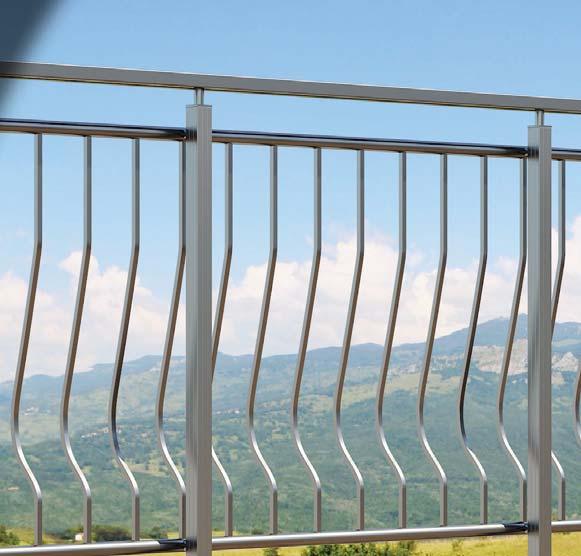

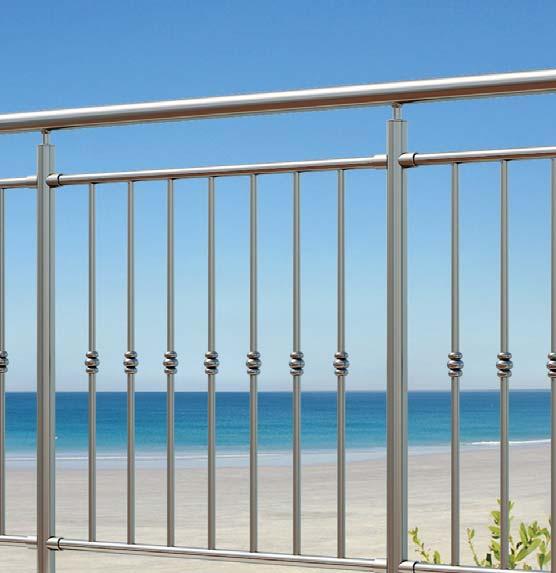

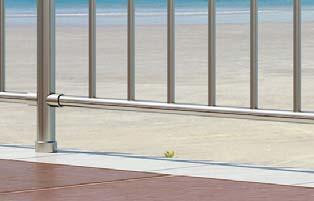

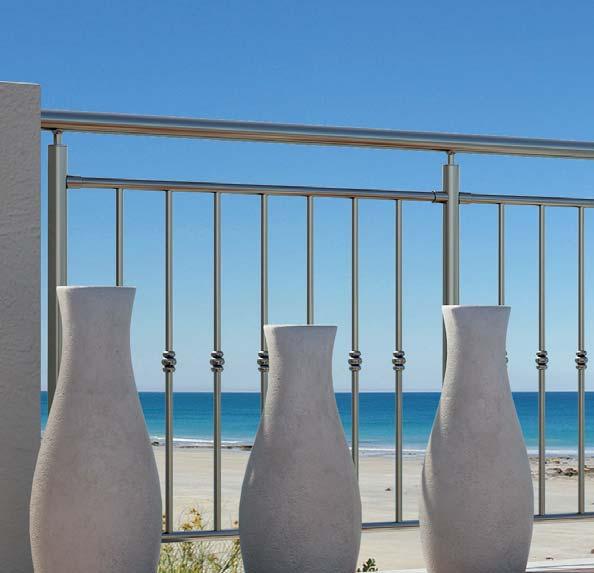

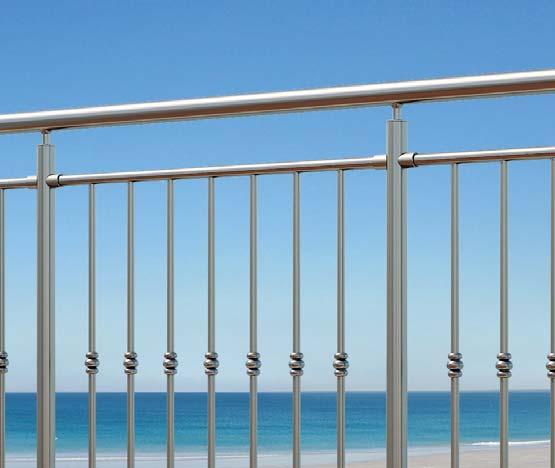

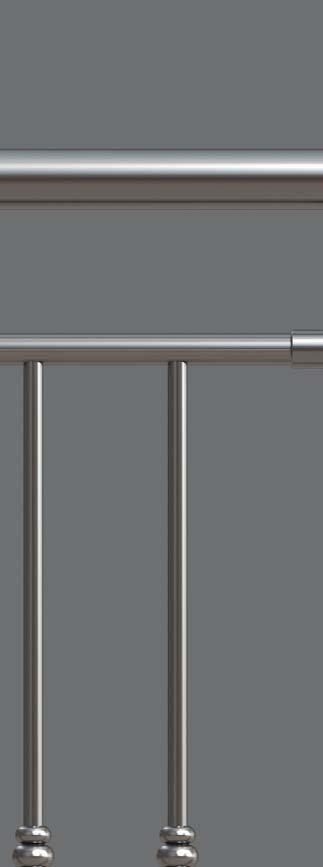

52 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Μια ακόμη εναλλακτική πρόταση για τους λάτρεις του κλασσικού. Διακριτκή πολυτέλεια σε λιτές γραμμές. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 49

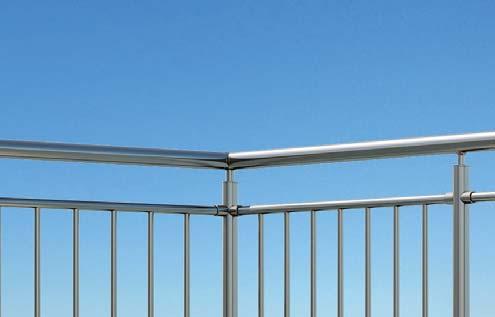

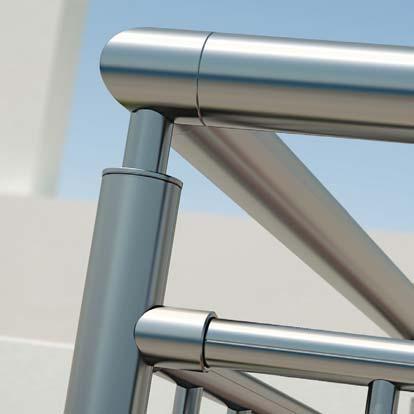

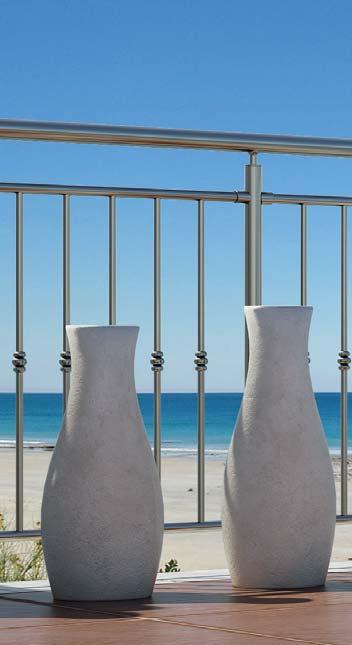

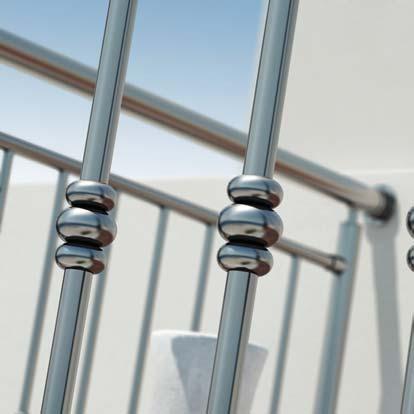

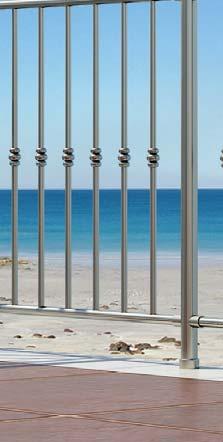

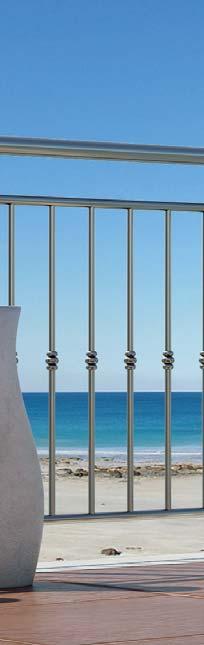

53 4314 Στήριγμα κουπαστής-κολώνας (ευθεία) F Προφίλ Ø16 με υποδοχή για βίδα 4225 Σύνδεσμος κολώνας F με προφίλ Ø26 εσωτερικής στήριξης F Οδηγός διάτρητος Ø26 για προφίλ F Διαιρούμενος σύνδεσμος 4618 Ροζέτα για προφίλ Ø Γωνιακός σύνδεσμος 90o κουπαστών Ø50- κολώνα F

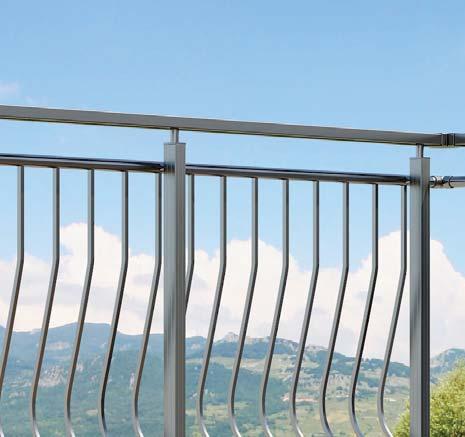

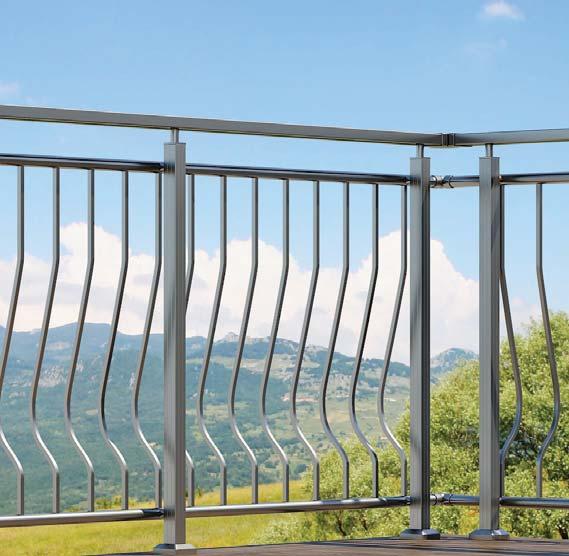

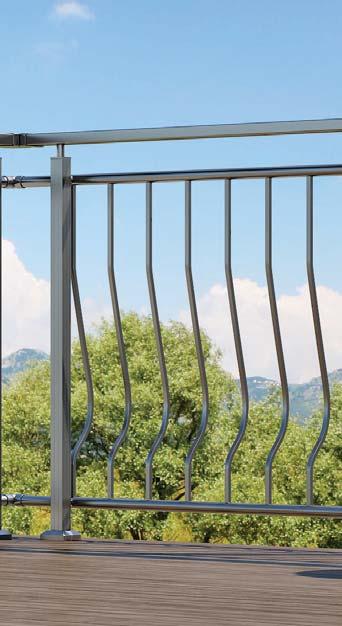

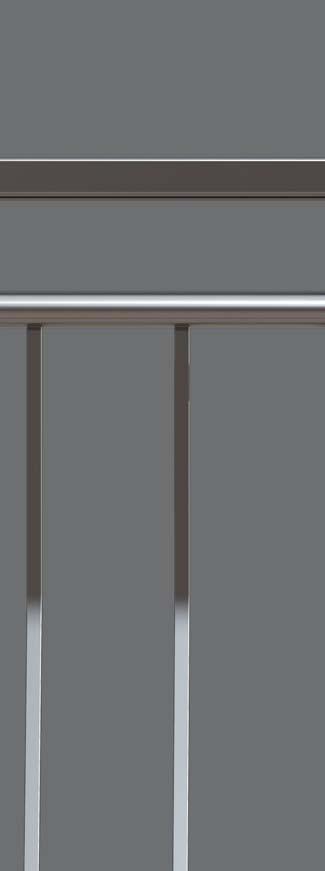

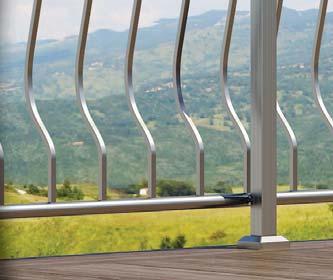

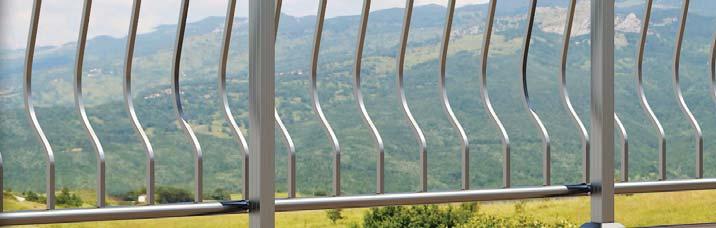

54 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Να πως οι όμορφες και έξυπνες παραδοσιακές λύσεις στα κάγκελα, μπορούν να εξυπηρετήσουν τις ανάγκες του σήμερα. ΙΝΟΧ Διαθέσιμο Φινίρισμα 51

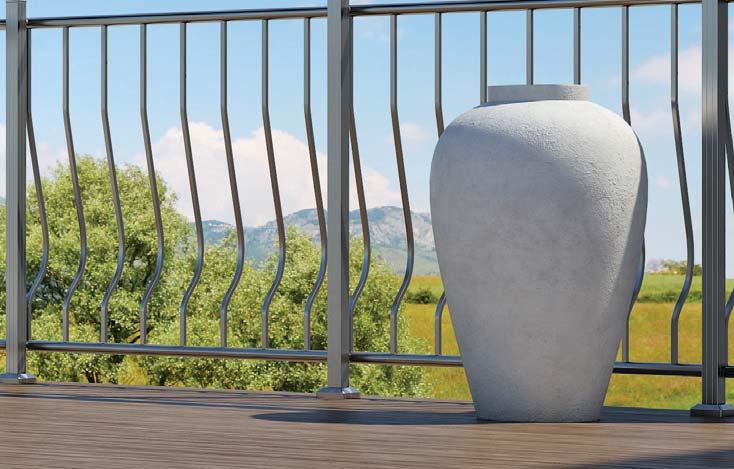

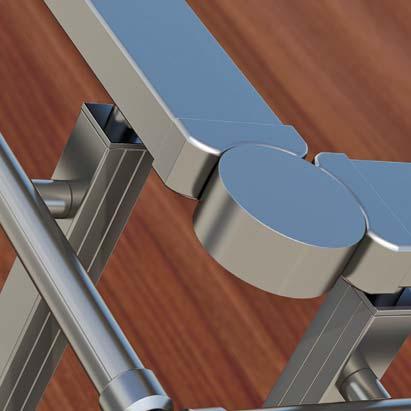

55 4328 Σύνδεσμος F με F Σύνδεσμος F με F Σύνδεσμος μεταβλητής γωνίας F Αρμοκάλυπτρο κουπαστής F Αρμοκάλυπτρο κολώνας F Τάπα κουπαστής F

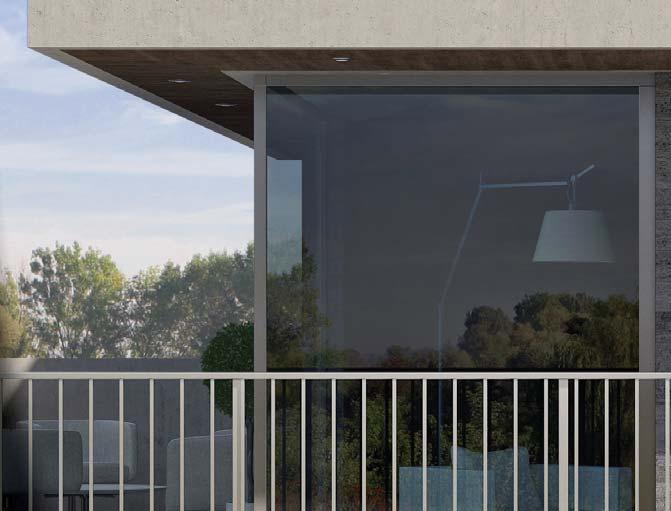

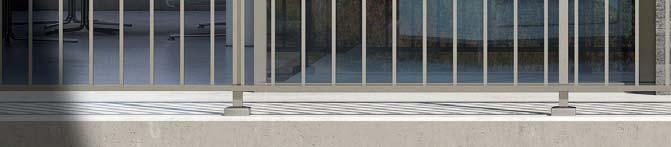

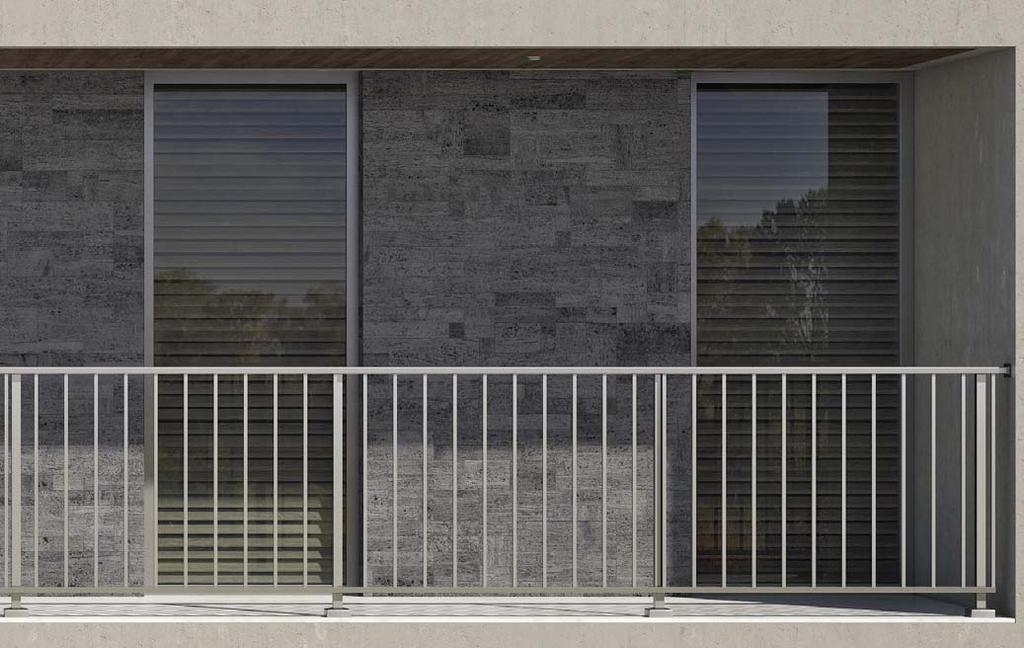

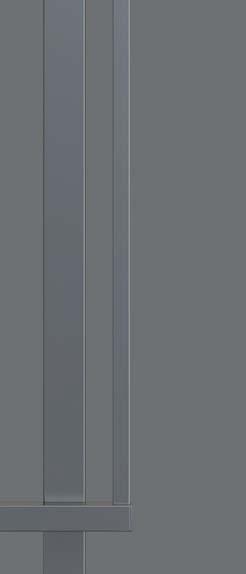

56 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Έξυπνο συνταίριασμα παραδοσιακού και μοντέρνου. Ένα κλασικό κάγκελο σε λιτές γραμμές. ΙΝΟΧ 209 Colors Διαθέσιμο Φινίρισμα 53

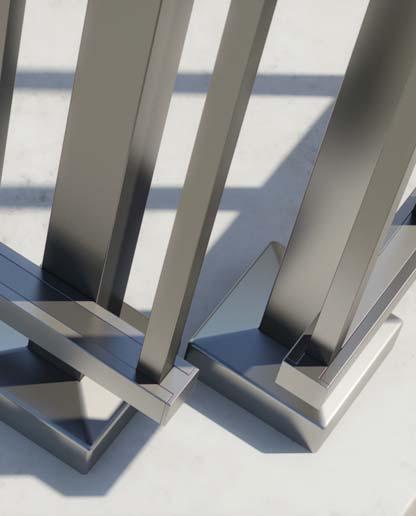

57 F Διαιρούμενη κουπαστή 30x80 F Καπάκι κουπαστής 4451 Τάπα κουπαστής F F Κολώνα στήριξης 40x Πέλμα στήριξης για κολώνα F50-102, F F Οδηγός τζαμιού 10-12mm και προφίλ F F50-3Κ10 Καπάκι οδηγού F Καπάκι οδηγού F και κουπαστής F Σύνδεσμος μεταβλητής γωνίας F

58 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Προφίλ F Κολώνα στήριξης Ø42 F Κολώνα Ø42 34,4 42,4 Ø ,4 F Κολώνα στήριξης Ø50 F Καπάκι κολώνας F F Ø F Κολώνα στήριξης 40x40 F Καπάκι κολώνας F F ,6 F Κολώνα στήριξης Ø42 F Καπάκι κολώνας F F Ø42,4 Ø ,2

59 Προφίλ F Κολώνα στήριξης 40x40 F Κολώνα Ø42 ενισχυμένη 1, ,4 F Κουπαστή Ø50 F Κουπαστή 30x F ιαιρούμενη κουπαστή 30x80 F Καπάκι διαιρούμενης κουπαστής F F F Προφίλ Ø F Προφίλ Ø16x3,5 16 1,3 16 3,5 56

60 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Προφίλ F Προφίλ K16x16x2 F Προφίλ Ø16 με υποδοχή για βίδα F Προφίλ Ø26 F Οδηγός για τζάμι ,8 1,5 13 F Οδηγός διάτρητος Ø26 για προφίλ F F Κολώνα K12x12x F Οδηγός Ø30 F Καπάκι οδηγού F F50-327

61 Προφίλ F Οδηγός τζαμιού 10-12mm και προφίλ F F50-3K10 Καπάκι οδηγού 16 F50-3K10 25 F ,6 F Καπάκι οδηγού F και κουπαστής F Προφίλ 40x ,5 58

62 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4112 Πέλμα στήριξης εξωτερικό για κολώνα Ø Πέλμα στήριξης για κολώνα Ø42 Ø42,5 Ø42, Συσκευασία: 20 τεμ. Συσκευασία: 40 τεμ Στήριγμα κουπαστής F Πέλμα στήριξης για κολώνα Ø42 Ø50 Ø42, Συσκευασία: 40 τεμ. Συσκευασία: 40 τεμ Πέλμα στήριξης για κολώνα Ø Πέλμα στήριξης για κολώνα Ø42 Ø50,5 Ø42, Συσκευασία: 40 τεμ. Συσκευασία: 50 τεμ.

63 Εξαρτήματα 4122 Πέλμα στήριξης για κολώνα 40x Πέλμα στήριξης για κολώνα 40x Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ Πέλμα στήριξης για κολώνα Ø Πέλμα στήριξης για κολώνα Ø42 βαρέως τύπου Ø43 Ø42,5 40, Συσκευασία: 50 τεμ. Συσκευασία: 20 τεμ Στήριγμα τζαμιού μονό 8-10mm για κολώνα F Στήριγμα τζαμιού μονό 8-10mm έτοιμης κολώνας 4620 R Συσκευασία: 10 τεμ. Συσκευασία: 10 τεμ. 60

64 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4139 Εξωτερικό στήριγμα κολώνας 40x Επιτοίχιο στήριγμα κουπαστής F Ø55 55 Ø Συσκευασία: 40 τεμ. Συσκευασία: 20 τεμ Επιτοίχιο σταθερό στήριγμα κουπαστής F Εξωτερικό στήριγμα κολώνας F Ø M Συσκευασία: 20 τεμ. Συσκευασία: 40 τεμ Εξωτερικό στήριγμα κολώνας F50-100/ Εξωτερικό στήριγμα κολώνας F Ø Ø Ø19, Συσκευασία: 40 τεμ. Συσκευασία: 40 τεμ.

65 Εξαρτήματα 4146 Στήριγμα τζαμιού 8-10mm, μονό, έτοιμης κολώνας Στήριγμα τζαμιού 8-10mm, διπλό, έτοιμης κολώνας , ,5 110 Συσκευασία: 10 τεμ. Συσκευασία: 20 τεμ Επιτοίχιο στήριγμα κουπαστής F Επιτοίχιο στήριγμα για κολώνα Ø42 ANODIZE Ø50 RAL Ø50 80 Ø42, Συσκευασία: 40 τεμ. Συσκευασία: 40 τεμ Ενδοδαπέδιο στήριγμα για κολώνες F50-100/101/103/ Στήριγμα τζαμιού 8-10mm 21 R21, Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ. 4 τεμ. 62

66 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4169 Στήριγμα κουπαστής Ø50 - κολώνας Ø42 (εξωτερικό) 4169Β Στήριγμα κουπαστής F με κολώνα F ANODIZE Ø50 RAL Ø50 55 Ø50 R21,2 R21,2 R21, Συσκευασία: 10 τεμ. Συσκευασία: 40 τεμ Στήριγμα τζαμιού 6-8mm κολώνας Ø Στήριγμα τζαμιού 8-10mm κολώνας Ø42 R21,2 20 R21, Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ Μεντεσές κολώνας F Στήριγμα κουπαστής F κολώνα F ,7 R21,2 Ø Συσκευασία: 10 τεμ. Συσκευασία: 40 τεμ.

67 Εξαρτήματα 4180 Στήριγμα κουπαστής F με κολώνα F Στήριγμα τζαμιού 8-10mm μονό κολώνας Ø50 55 Ø50 50 R25 22 R Συσκευασία: 40 τεμ. Συσκευασία: 10 τεμ Στήριγμα τζαμιού 8-10mm διπλό κολώνας Ø Εξωτερικό στήριγμα κολώνας Ø50 50 R25 54 R Συσκευασία: 20 τεμ. Συσκευασία: 20 τεμ Σύρτης κολώνας F Ενδοδαπέδιο στήριγμα για κολώνα F R21, Συσκευασία: 10 τεμ. Συσκευασία: 50 τεμ. 64

68 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4189 Στήριγμα τζαμιού 8-10mm για κολώνα F Στήριγμα τζαμιού 8-10mm για κολώνα F Συσκευασία: 20 τεμ. Συσκευασία: 50 τεμ Στήριγμα τζαμιού 8-10mm για κολώνα F Στήριγμα τζαμιού 8-10mm για κολώνα F R21,2 28 R21, Συσκευασία: 20 τεμ. Συσκευασία: 50 τεμ Στήριγμα τζαμιού 8-10mm για κολώνα F50-102/ Επιτοίχιο στήριγμα για κολώνα Ø Ø42, Συσκευασία: 50 τεμ. Συσκευασία: 20 τεμ.

69 Εξαρτήματα 4195 ιπλό στήριγμα τζαμιού 19-22mm κολώνας Ø Σύνδεσμος κουπαστών Ø R21,2 35 Συσκευασία: 10 τεμ. Συσκευασία: 20 τεμ Γωνιακός σύνδεσμος 90 o κουπαστών Ø Σύνδ. κολώνας-κολώνας F (κάθετη ένωση) ANODIZE 18 RAL 13 5 ANODIZE 7 RAL Ø42 21 Ø ,5 46,5 Συσκευασία: 20 τεμ. Συσκευασία: 50 τεμ Σύνδεσμος κολώνας F με προφίλ Ø26 εσωτερικής στήριξης 4228 Σύνδεσμος 90 o για προφίλ Ø16 R21, ο Συσκευασία: 50 τεμ. 4 τεμ. Συσκευασία: 40 τεμ. 66

70 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4229 Σύνδεσμος 135 o για προφίλ Ø Σύνδεσμος για προφίλ Ø16 ευθεία ο Συσκευασία: 40 τεμ. Συσκευασία: 100 τεμ Γωνιακός σύνδεσμος 90 o κουπαστών Ø50 - κολώνας Ø Σύνδεσμος κολώνας F με προφίλ F (K16x16) εξωτερικής στήριξης 55 ANODIZE RAL R21,2 Ø50 Ø46 60 Ø50 Ø Ø42 Ø42 Συσκευασία: 40 τεμ. Συσκευασία: 100 τεμ Γωνιακός σύνδεσμος 90 o κουπαστών Ø50 κολώνα F Σύνδεσμος F με F Ø50 Ø46 24 R Ø50 67 Συσκευασία: 10 τεμ. Συσκευασία: 20 τεμ.

71 Εξαρτήματα 4241 Σύνδεσμος κουπαστών Ø50 (εσωτερικός) 4242 Σύνδεσμος οδηγών Ø30 (ευθία) 10 Ø Ø Συσκευασία: 20 τεμ. Συσκευασία: 20 τεμ Σύνδεσμος 90 o οδηγού F Σύνδεσμος κολώνας F50-102/106 με προφίλ Ø26 (εσωτερική στήριξη) ο Συσκευασία: 10 τεμ. Συσκευασία: 50 τεμ Σύνδεσμος κολώνας F50-102/106 με προφίλ F (K16x16) 4248 Αντάπτορας κολώνας F , Συσκευασία: 100 τεμ. Συσκευασία: 50 τεμ. 68

72 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4249 Σύνδεσμος κουπαστών 80x30 ευθεία 4250 Γωνία σύνδεσης 90 o κουπαστής F Συσκευασία: 20 τεμ. Συσκευασία: 50 τεμ Σύνδεσμος κολώνας F με προφίλ Ø Γωνιακός Σύνδεσμος 90 o κουπαστής F R21,2 33,5 Ø ,2 34,2 Ø46 Συσκευασία: 50 τεμ. Συσκευασία: 40 τεμ Σύνδεσμος κουπαστής - κουπαστής F (κάθετη ένωση) 4302 Σύνδεσμος μεταβλητής γωνίας για προφίλ Ø16 5 Ø Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ.

73 Εξαρτήματα 4312 Σύνδεσμος κολώνας F με προφίλ Ø Στήριγμα κουπαστής Ø50 - κολώνας Ø42 (ευθεία) Ø50 ANODIZE Ø50 RAL R21, , ,5 Συσκευασία: 12 τεμ. Συσκευασία: 50 τεμ. 4 τεμ Στήριγμα κουπαστής Ø50 - κολώνας Ø42 (σκάλα) 4319 Σύνδεσμος μεταβλητής γωνίας κουπαστών Ø50 - κολώνας Ø42 Ø50 ANODIZE 55 Ø50 RAL ANODIZE Ø55 RAL , ,5 21 Ø42,5 Ø42 Συσκευασία: 40 τεμ. Συσκευασία: 40 τεμ Σύνδεσμος ροζέτας τζαμιού με προφίλ Ø Σύνδεσμος μεταβλητής γωνίας προφίλ Ø16 - κολώνα F (ασφάλεια τζαμιού) 41,4 R21, Συσκευασία: 40 τεμ. Συσκευασία: 20 τεμ. 70

74 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4324 Οριζόντιος σύνδεσμος μεταβλητής γωνίας προφίλ Ø16-κολώνας F Σύνδεσμος F με F R21,2 40, Συσκευασία: 20 τεμ. Συσκευασία: 40 τεμ Σύνδεσμος μεταβλητής γωνίας κουπαστών Ø Σύνδεσμος μεταβλητής γωνίας F50-201/ ANODIZE Ø86 64,5 RAL Ø Συσκευασία: 40 τεμ. Συσκευασία: 20 τεμ Σύνδεσμος μεταβλητής γωνίας F Άρθρωση κολώνας F με προφίλ Ø R21, , ,4 71 Συσκευασία: 20 τεμ. Συσκευασία: 20 τεμ.

75 Εξαρτήματα 4337 Σύνδεσμος F με F Σύνδεσμος κολώνας F με προφίλ F (K16x16) 35 R21, , Συσκευασία: 40 τεμ. Συσκευασία: 50 τεμ Σύνδεσμος μεταβλητής γωνίας προφίλ F (K16x16) 4343 Σύνδεσμος έτοιμης κολώνας 4620 με Ø ,5 11, Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ Σύνδεσμος F με F (σκάλα) 4345 Στήριγμα κουπαστής F κολώνας F (σκάλα) Ø42, Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ. 72

76 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4346 Σύνδεσμος μεταβλητής γωνίας κουπαστών 80χ30 (σκάλα) 4347 Γωνιακός σύνδεσμος μεταβλητής γωνίας κουπαστών 80χ30 (σκάλα) R90 max. R , max. R Συσκευασία: 10 τεμ. Συσκευασία: 10 τεμ Σύνδεσμος κολώνας F με προφίλ Ø Άρθρωση κολώνας F με προφίλ Ø26 R , Συσκευασία: 50 τεμ. Συσκευασία: 20 τεμ Σύνδεσμος μεταβλητής γωνίας προφίλ Ø Στήριγμα κουπαστής F κολώνας F (σκάλα) 52 36,4 Ø42,5 26, ,5 31, Συσκευασία: 20 τεμ. Συσκευασία: 30 τεμ.

77 Εξαρτήματα 4356 Στήριγμα κουπαστής F κολώνας F (σκάλα) 4357 Σύνδεσμος μεταβλητής γωνίας κουπαστής 80χ30 - κολώνας F Ø50 Ø Συσκευασία: 50 τεμ. Συσκευασία: 20 τεμ Σύνδεσμος κολώνας F με προφίλ Ø Σύνδεσμος κολώνας F με προφίλ Ø Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ Σύνδεσμος μεταβλητής γωνίας προφίλ Ø16 - κολώνας F Τάπα κουπαστής F , Συσκευασία: 20 τεμ. Συσκευασία: 50 τεμ. 2 τεμ. 74

78 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4435 Τάπα για προφίλ F (Ø16x3,5) 4436 Τάπα κολώνας F , ,5 21 Συσκευασία: 100 τεμ. Συσκευασία: 50 τεμ Τελείωμα για προφίλ Ø Τάπα για προφίλ F (Ø16x1,3) ,2 Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ. 24 τεμ Τάπα κολώνας F Τάπα για προφίλ F (Κ16x16) Συσκευασία: 20 τεμ. Συσκευασία: 50 τεμ.

79 Εξαρτήματα 4446 Τάπα οδηγού F Τάπα κουπαστής F Συσκευασία: 50 τεμ. Συσκευασία: 20 τεμ Τάπα κολώνας F Τάπα κουπαστής F Ø Συσκευασία: 40 τεμ. Συσκευασία: 20 τεμ Τάπα οδηγού F Τάπα κουπαστής F επίπεδη ,6 3 Συσκευασία: 40 τεμ. Συσκευασία: 50 τεμ. 76

80 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα 4461 Τάπα για προφίλ Ø26 F Τάπα προφίλ , 40χ Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ. 4509Ζ Αρμοκάλυπτρο κουπαστής Ø50 με καπάκι 4510 Αρμοκάλυπτρο κολώνας Ø , Συσκευασία: 20 τεμ. 4 τεμ. Συσκευασία: 50 τεμ Αρμοκάλυπτρο κολώνας F Αρμοκάλυπτρο κολώνας F , Συσκευασία: 40 τεμ. Συσκευασία: 50 τεμ.

81 Εξαρτήματα 4515 Αρμοκάλυπτρο κουπαστής F50-201/ Αρμοκάλυπτρο-άρθρωση κουπαστής Ø50 με καπάκι (σκάλα) 42,3 30 ο 55 50,5 74 Συσκευασία: 40 τεμ. Συσκευασία: 20 τεμ Ροζέτα Ø100 - τζαμιού 4618 Ροζέτα για προφίλ Ø16 5,7 Ø Συσκευασία: 20 τεμ. Συσκευασία: 50 τεμ Στοιχείο ψάθας Vertical-D 4680 Στοιχείο ψάθας Vertical-D Συσκευασία: 100 τεμ. Συσκευασία: 100 τεμ. 78

82 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Εξαρτήματα F Επιτοίχιο στήριγμα κουπαστής F Λάστιχο σφήνα τύπου U οδηγού F για τζάμι 10-12mm 50 24, Συσκευασία: 40 τεμ. Συσκευασία: 50 m 79

83 Εξαρτήματα Blade Έτοιμη κολώνα Blade Ύψος 50cm Ύψος 95cm Ύψος 100cm 50cm cm 100cm 11cm 11cm 11cm Συσκευασία: 1 τεμ Στήριγμα κουπαστής F έτοιμης κολώνας 4620 (σκάλα) Στήριγμα κουπαστής Ø42 - έτοιμης κολώνας 4620 (σκάλα) Ø50 55 Ø42, ,5 40, ,5 21,5 21,5 21,5 Συσκευασία: 50 τεμ. Συσκευασία: 50 τεμ Πέλμα στήριξης κολώνας F F Προφίλ κολώνας Blade Μ5 Συσκευασία: 50 τεμ. 80

84 Υλικά συναρμολόγησης Μπετόβιδα φρεζάτη Torx Κωδικός ιαστάσεις dxl Πρόσθετα χαρακτηριστικά Αυτοδιάτρητη Συσκευασία EBM-75092G 7,5x92 ΓΑΛΒΑΝΙΖΕ / ΜΠΕΤΟΝ / ΤΟΥΒΛΟ / TORX ΟΧΙ 150/κουτί EBM-75112G 7,5x112 ΓΑΛΒΑΝΙΖΕ / ΜΑΡΜΑΡΟ / ΤΟΥΒΛΟ / TORX ΟΧΙ 150/κουτί Εργαλείο: ΤΡΥΠΑΝΙ No 6 / ΜΥΤΗ TORX Τ30 ΥΠΟΧΡΕΩΤΙΚΗ ΧΡΗΣΗ ΡΥΤΙΝΗΣ Εξαρτήματα τεμ./εξαρτ. 3 τεμ./εξαρτ. 3 τεμ./εξαρτ. 3 τεμ./εξαρτ. 3 τεμ./εξαρτ. 3 τεμ./εξαρτ. 4 τεμ./εξαρτ. 3 τεμ./εξαρτ. 3 τεμ./εξαρτ. 3 τεμ./εξαρτ τεμ./εξαρτ. 1 τεμ./εξαρτ. 4 τεμ./εξαρτ. 3 τεμ./εξαρτ. Τρυπανόβιδα φρεζάτη σταυρός Κωδικός ιαστάσεις dxl Πρόσθετα χαρακτηριστικά Αυτοδιάτρητη Συσκευασία EB7504P-4219I 4,2χ19 DIN 7504Ρ ΙΝΟΧ / Για αλουμίνιο ΝΑΙ 1000/κουτί dk k L d Εργαλείο: ΜΥΤΗ ΣΤΑΥΡΟΣ ΡΗ2 Εξαρτήματα B τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 8 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 81

85 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Υλικά συναρμολόγησης Τρυπανόβιδα φρεζάτη σταυρός Κωδικός ιαστάσεις dxl Πρόσθετα χαρακτηριστικά Αυτοδιάτρητη Συσκευασία EB7504P-4838I 4,8χ38 DIN 7504Ρ ΙΝΟΧ / Για αλουμίνιο ΝΑΙ 200/κουτί dk k L d Εργαλείο: ΜΥΤΗ ΣΤΑΥΡΟΣ ΡΗ2 Εξαρτήματα B τεμ./εξαρτ. 1 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 6 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ τεμ./εξαρτ. 1 τεμ./εξαρτ. Τρυπανόβιδα φρεζάτη σταυρός Κωδικός ιαστάσεις dxl Πρόσθετα χαρακτηριστικά Αυτοδιάτρητη Συσκευασία EB7504P-4238I 4,2χ38 DIN 7504Ρ ΙΝΟΧ / Για αλουμίνιο ΝΑΙ 500/κουτί dk k L d Εργαλείο: ΜΥΤΗ ΣΤΑΥΡΟΣ ΡΗ2 Εξαρτήματα τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 1 τεμ./εξαρτ. 82

86 Υλικά συναρμολόγησης Λαμαρινόβιδα φρεζάτη σταυρός / Ούπατ Κωδικός ιαστάσεις dxl Πρόσθετα χαρακτηριστικά Αυτοδιάτρητη Συσκευασία EB I 4,8χ38 DIN 7982 ΙΝΟΧ / Για πλαστικό ΟΥΠΑΤ Νο6 ΟΧΙ 200/κουτί Εργαλείο: ΜΥΤΗ ΣΤΑΥΡΟΣ ΡΗ2 Κωδικός ιαστάσεις dxl Πρόσθετα χαρακτηριστικά Αυτοδιάτρητη Συσκευασία EB01P-0630 Νο 6 x 30 Πλαστικό / 4,8χ38-500/κουτί Εργαλείο: ΤΡΥΠΑΝΙ Νο 6 Εξαρτήματα Z F τεμ./εξαρτ. 2 τεμ./εξαρτ. 4 τεμ./εξαρτ. 4 τεμ./εξαρτ. 4 τεμ./εξαρτ. 2 τεμ./εξαρτ. Βίδα Allen / Εκτονούμενο μεταλλικό ούπατ Κωδικός ιαστάσεις dxl Πρόσθετα χαρακτηριστικά Αυτοδιάτρητη Συσκευασία EB I Μ10x100 DIN 912 INOX / ΜΠΕΤΟΝ / Για αγκύριο Μ10 ΟΧΙ 100/κουτί EB I Μ10x120 DIN 912 INOX / ΜΑΡΜΑΡΟ / Για αγκύριο Μ10 ΟΧΙ 100/κουτί EB I Μ10x70 DIN 912 INOX / ΜΑΡΜΑΡΟ / Για αγκύριο Μ10 ΟΧΙ 50/κουτί L d Εργαλείο: Allen No 8 Κωδικός ιαστάσεις dxl Πρόσθετα χαρακτηριστικά Αυτοδιάτρητη Συσκευασία EB01M-1040G M10x40 ΓΑΛΒΑΝΙΖΕ / Για Μ10χ100 & Μ10χ120-50/κουτί Εργαλείο: ΤΡΥΠΑΝΙ Νο 10 Εξαρτήματα τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 2 τεμ./εξαρτ. 83

87 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Κανόνες Εγκατάστασης 1. Εγκατάσταση βασικής μονάδας Σχήμα 1 / Illustration 1 Σχήμα 2 Accord Horizon Vertical Ισχύουν και για τα τρία μοντέλα: Accord, Horizon & Vertical Συνιστώμενη απόσταση από κολώνα σε κολώνα (άξονας): 100 cm Συνολικό ύψος ασφαλείας κάγκελου (από τελείωμα δαπέδου, μέχρι κουπαστή): Χ 110cm Ύψος ασφαλείας κάτω τελειώματος (από τελείωμα δαπέδου μέχρι το ξεκίνημα των οριζόντιου τμήματος): Ψ 11cm Ύψος ασφαλείας άνω τελειώματος (από τελείωμα του οριζόντιου τμήματος μέχρι το κάτω μέρος της κουπαστής): Ζ 18cm Εσωτερική απόσταση (καθαρό άνοιγμα) μεταξύ των οριζόντιων (Accord) ή κατακόρυφων (Vertical) προφίλ: Ω 11cm Στήριξη σε τοίχο Ισχύει και για τα τρία μοντέλα: Accord, Horizon & Vertical Απόσταση κολώνας στήριξης από τοίχο (καθαρό άνοιγμα): Κ 11cm 2. Ακόμα ασφαλέστερη εγκατάσταση Ανταποκρινόμενη η ALUMINCO στην ανάγκη αρκετών αγορών για ενισχυμένη ασφάλεια απέναντι στα παιδιά, οδηγήθηκε στο να εξοπλίσει το F50 Railing System με ένα «έξυπνο» χαρακτηριστικό: Τη δυνατότητα να δεχτεί εκτός από την κατακόρυφη στήριξη της κουπαστής [Σχήμα 3] και την εσωτερική στήριξη της κουπαστής [Σχήμα 4] για ακόμα μεγαλύτερη ασφάλεια. Με τη λύση αυτή ο άξονας της κουπαστής μπαίνει μέσα από τον άξονα της κολώνας στήριξης κατά 7,2cm, απόσταση που αποτρέπει τον κίνδυνο να δημιουργηθεί μοχλός για το σώμα. Η εσωτερική στήριξη κουπαστής μπορεί να εφαρμοστεί και στα τρία μοντέλα: Accord, Horizon, Vertical. Σχήμα 3 Σχήμα 4 84

88 3. Εναλλακτικοί τρόποι στήριξης κολονών (α) Ενδοδαπέδια στήριξη (β) Επιδαπέδια στήριξη Ø42, Κυλινδρικές κολώνες 17 Ø42, Ø42, Ø50, Ø42, Ø42, Ø , Τετράγωνες κολώνες Προφίλ λάμας 17 (γ) Επιτοίχια στήριξη 80 Ø42, Ø42,5 40 Σχήμα Ø42, R Ø Ø Το F50 Railing System διαθέτει τρείς τρόπους στήριξης των κολονών ανάλογα με το σχέδιο και τις δυνατότητες που προσφέρει κάθε εφαρμογή. (α) Ενδοδαπέδια στήριξη [Σχήμα 5] Σχήμα 6 Στη λύση αυτή ένα έμβολο συνολικού μήκους 23cm, πακτώνεται κατά 10cm μέσα στο μπετό (τρυπώντας με τρυπάνι Ø18cm) και στερεώνεται με το χημικό βύσμα (6ΚΑ410). Στο ελεύθερο τμήμα του εφαρμόζεται η κολώνα. Η στήριξη αυτή είναι κατάλληλη για δάπεδα, σκαλοπάτια, στηθαία κατασκευασμένα από συμπαγές δομικό υλικό, π.χ. μπετόν, πάχους τουλάχιστον 15cm. (β) Επιδαπέδια στήριξη [Σχήμα 6 (χωρίς στηθαίο), Σχήμα 7 (με στηθαίο)] Σχήμα 7 Η λύση αυτή μπορεί να εφαρμοστεί και στα τρία μοντέλα - Accord, Horizon & Vertical - και σε όλες τις εφαρμογές. Υπάρχουν 10 είδη πελμάτων, εκ των οποίων τα 7 έχουν στρόγγυλη βάση Ø120, Ø110 & Ø85. (γ) Επιτοίχια, εξωτερική στήριξη [Σχήμα 8] Σχήμα 8 Η λύση αυτή μπορεί να εφαρμοστεί σε μπαλκόνια χωρίς στηθαίο, σε σκάλες ή και σε μπαλκόνια με στηθαίο αλλά τότε μόνο σαν εσωτερική στήριξη. 85

89 μοντέλα προφίλ εξαρτήματα κανόνες εγκατάστασης Κανόνες Εγκατάστασης 4. Ασφαλής στήριξη σε στηθαίο Η ύπαρξη στηθαίου στα μπαλκόνια αποτελεί μια διαδεδομένη πρακτική. Για τις περιπτώσεις αυτές οι κανονισμοί ασφαλείας προβλέπουν δύο εναλλακτικούς τρόπους στήριξης: (α) Πάνω στο στηθαίο Στην περίπτωση αυτή και εφόσον το εσωτερικό ύψος του στηθαίου από τελειωμένο δάπεδο είναι Χ 45cm και το πλάτος του στηθαίου είναι Ψ 30cm, τότε το ελάχιστο ύψος του κάγκελου που αναφέρθηκε στην παράγραφο 1, λογίζεται από το τελείωμα του στηθαίου και όχι από το τελείωμα του δαπέδου [Σχήμα 9]. (β) Εσωτερικά του στηθαίου Στην περίπτωση αυτή και εφόσον το εσωτερικό ύψος του στηθαίου από δάπεδο είναι Χ 45cm και ανεξάρτητα από το πλάτος του στηθαίου, τότε το ελάχιστο ύψος του κάγκελου που αναφέρθηκε στην παράγραφο 1, λογίζεται από το τελείωμα του δαπέδου [Σχήμα 10]. Σχήμα 9 Σχήμα Ασφαλής εγκατάσταση σε σκάλα [Σχήμα 11] Ισχύουν και για τα τρία μοντέλα: Accord, Horizon & Vertical Σχήμα 11 / Illustration 11 Συνιστώμενη απόσταση από κολώνα σε κολώνα (άξονας): κάθε 4ο σκαλοπάτι Συνολικό ύψος ασφαλείας κάγκελου σκάλας (από τελείωμα σκαλοπατιού, μέχρι κουπαστή): Χ1 90cm Συνολικό ύψος ασφαλείας κάγκελου στο τμήμα του πλατύσκαλου (από τελείωμα πλατύσκαλου, μέχρι κουπαστή): Χ cm Ύψος κάτω τελειώματος σκάλας (από χείλος σκαλοπατιού μέχρι το ξεκίνημα των οριζόντιων τμημάτων): Ψ1 5cm Ύψος κάτω τελειώματος στο τμήμα του πλατύσκαλου (από τελείωμα πλατύ-σκαλου, μέχρι το ξεκίνημα του οριζόντιου τμήματος): Ψ2 11cm Εσωτερική απόσταση (καθαρό άνοιγμα) μεταξύ των οριζόντιων σωλήνων Accord: Ω 18cm 86

90 6. Ασφαλής εγκατάσταση σε εξωτερικούς χώρους Ισχύουν και για τα τρία μοντέλα: Accord, Horizon & Vertical Σχήμα 12 Σχήμα 13 Για τελειώματα ή στροφές διαδρόμων Σε περίπτωση στροφής του διαδρόμου και εάν το κενό που μένει από το τελείωμα του δαπέδου μέχρι το πρανές είναι μεγαλύτερο από 100cm, τότε θα πρέπει να τοποθετείται οπωσδήποτε κάγκελο. [Σχήμα 12] Εάν είναι μικρότερο του μέτρου, τότε μπορεί να τοποθετηθεί ένα αντι-κείμενο που να εμποδίζει τη διέλευση (π.χ. ζαρντινιέρα). Η απόσταση β που θα πρέπει να τοποθετηθεί το κάγκελο από το τελευταίο σκαλοπάτι είναι 30cm β 60cm. Έτσι που και αν ακόμα παραπατήσει κάποιος άνθρωπος, να μην κινδυνεύει. 7. Λεπτομέρειες συναρμολόγησης 87

91 Lexan Συμπαγή Πολυκαρμπονικά Φύλλα ιάφανο ιάφανο Ανάγλυφο Οπαλ Γκρί σκούρο Κωδικός: Κωδικός: Κωδικός: Κωδικός: PC CL PC CL PC OP PC GR Κόκκινο Κίτρινο Βιολετί Γαλάζιο Κωδικός: Κωδικός: Κωδικός: Κωδικός: PC RD PC YE PC VL PC BL Σημείωση: Τα εικονιζόμενα χρώματα είναι ενδεικτικά και δεν ανταποκρίνονται πλήρως στα πραγματικά χρώματα και διαύγεια του υλικού. Παρακαλούμε ζητείστε μας χρωματικά δείγματα. χρώμα πάχος διάσταση φύλλου ιάφανο / Οπάλ 5mm 205x605cm Χρωματιστά 5mm 205x605cm ιάφανο Ανάγλυφο 6mm 205x305cm 88
