Ημερίδα Smart Water Αθήνα 10 Οκτωβρίου 2014 Βελτιστοποίηση Διαχείρισης Δικτύων ύδρευσης Εξοικονόμηση ενέργειας

Transcript

1 Ημερίδα Smart Water Αθήνα 10 Οκτωβρίου 2014 Βελτιστοποίηση Διαχείρισης Δικτύων ύδρευσης Εξοικονόμηση ενέργειας

2 ΕΚΤΑΣΗ :335 τετ.χλμ. Ημερίδα Smart Water - Μήκος Δικτύου Ύδρευσης 1050 Οκτωβρίου 2014 χλμ. Μήκος Δικτύου Αποχέτευσης 580χλμ. 2 Μήκος Δικτύου Αρδευσης 40 χλμ. Αριθμός Ενεργών Υδρομέτρων

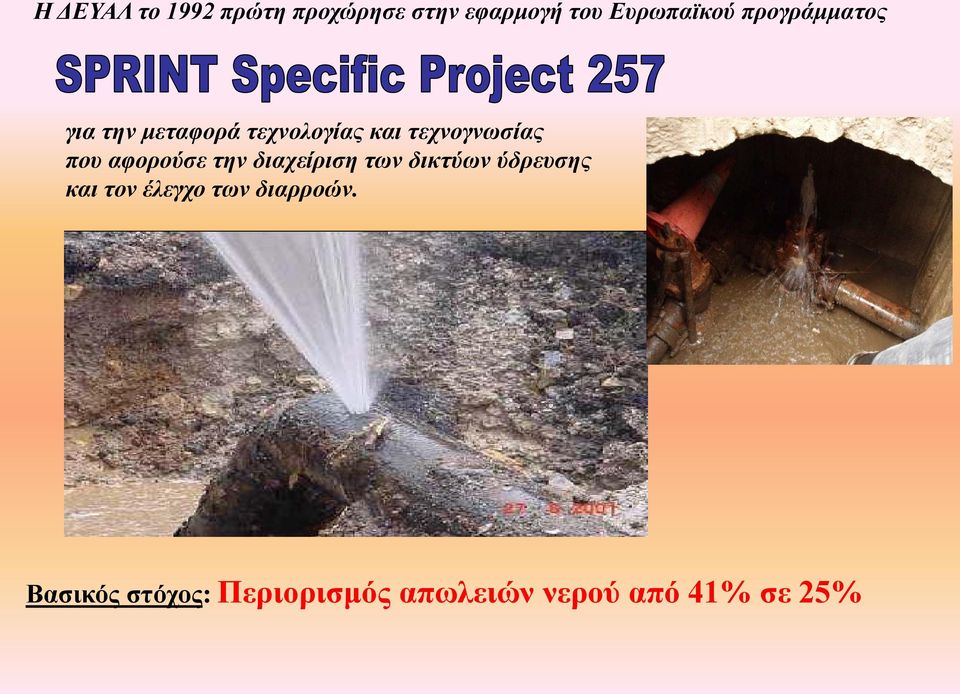

3 Η ΔΕΥΑΛ το 1992 πρώτη προχώρησε στην εφαρμογή του Ευρωπαϊκού προγράμματος για την μεταφορά τεχνολογίας και τεχνογνωσίας που αφορούσε την διαχείριση των δικτύων ύδρευσης και τον έλεγχο των διαρροών. Βασικός στόχος: Περιορισμός απωλειών νερού από 41% σε 25%

4 ΟΡΟΣΗΜΑ ΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΥΔΡΕΥΣΗΣ ΔΕΥΑΛ JAN JAN JAN JAN 2011 ΑΠΩΛΕΙΕΣ 23% ΕΡΓΑΖΟΜ. 210 ΥΔΡΟΜΕΤ ΜΗΚΟΣ ΥΔΡ. ΑΠΩΛΕΙΕΣ 38% ΕΡΓΑΖΟΜ. 240 ΥΔΡΟΜΕΤ ΜΗΚΟΣ ΥΔΡ. 480 χλμ ΑΠΩΛΕΙΕΣ 36% ΕΡΓΑΖΟΜ. 260 ΥΔΡΟΜΕΤ ΜΗΚΟΣ ΥΔΡ. 520 χλμ ΑΠΩΛΕΙΕΣ 26% ΕΡΓΑΖΟΜ. 160 ΥΔΡΟΜΕΤ ΜΗΚΟΣ ΥΔΡ χλμ

5 Λειτουργία Boosters Διαρροή Νεράιδας Εφαρμογή Sprint Μεζούρλο Αγία Παρασκευή Παγωνιές Β.Ρ.Π. Νέας Σμύρνης Υδροδότηση Πλατυκάμπου Ομορφοχωρίου Β.Ρ.Π. Νεράιδας

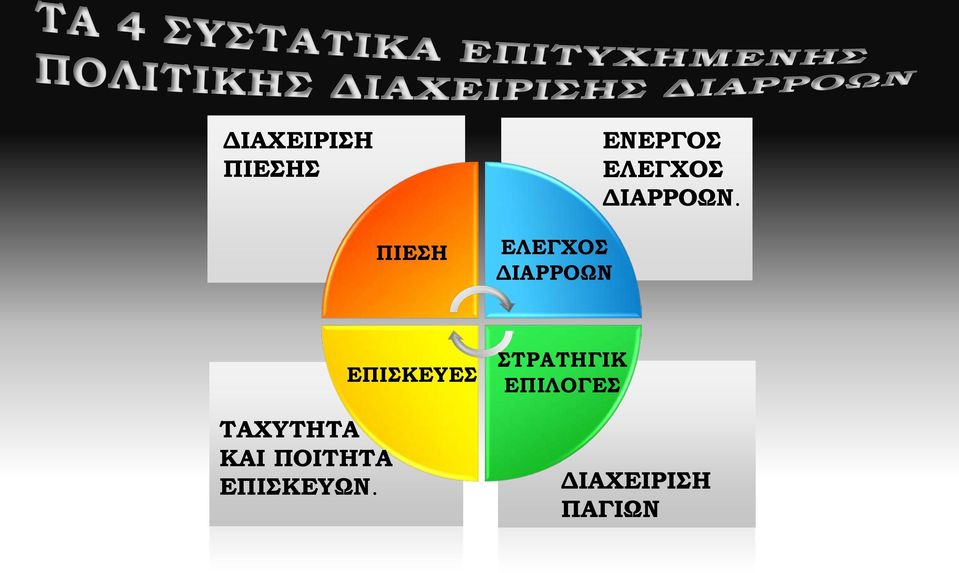

6 ΔΙΑΧΕΙΡΙΣΗ ΠΙΕΣΗΣ ΠΙΕΣΗ ΕΛΕΓΧΟΣ ΔΙΑΡΡΟΩΝ ΕΝΕΡΓΟΣ ΕΛΕΓΧΟΣ ΔΙΑΡΡΟΩΝ. ΕΠΙΣΚΕΥΕΣ ΣΤΡΑΤΗΓΙΚ ΕΠΙΛΟΓΕΣ ΤΑΧΥΤΗΤΑ ΚΑΙ ΠΟΙΤΗΤΑ ΕΠΙΣΚΕΥΩΝ. ΔΙΑΧΕΙΡΙΣΗ ΠΑΓΙΩΝ

7 Απώλειες Αστοχίες Ζωνοποίηση Εγκατάσταση PRV Νυχτερινή πίεση Αντικατάσταση υδρομετρ. Ακουστικός έλεγχος Αξιοποίηση Καταγραφικ. Παρακολ. Μεγάλ. Καταναλ. Χρόνος αποκατάστασης Αντικατάσταση αστοχιών Βανών και υδροληψιών Ποιότητα υλικών

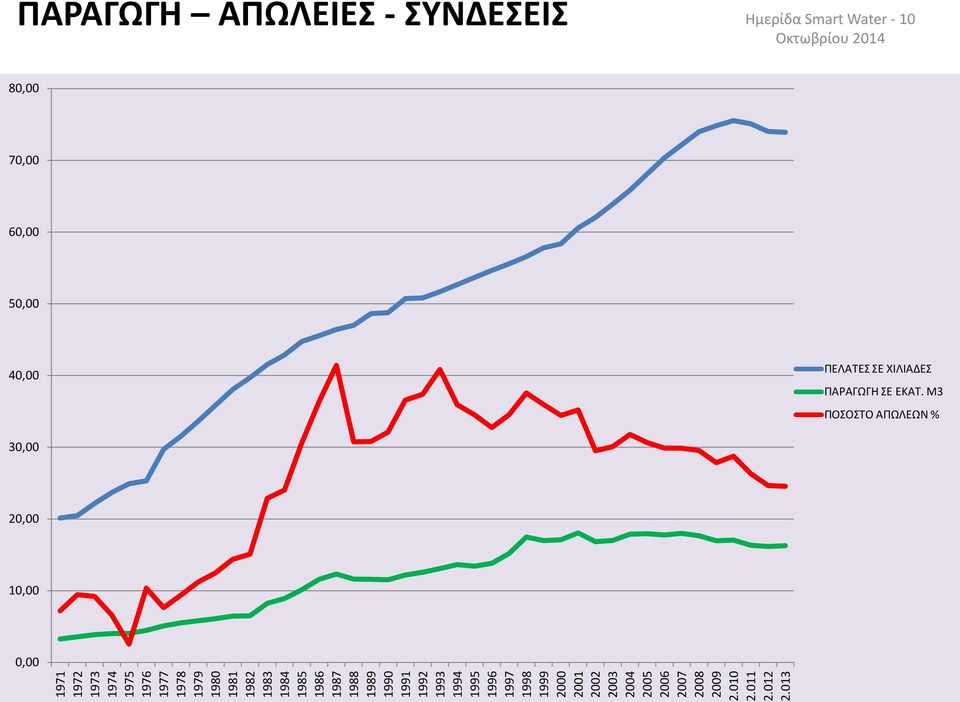

8 ΠΑΡΑΓΩΓΗ ΑΠΩΛΕΙΕΣ - ΣΥΝΔΕΣΕΙΣ Ημερίδα Smart Water - 10 Οκτωβρίου ,00 70,00 60,00 50,00 40,00 ΠΕΛΑΤΕΣ ΣΕ ΧΙΛΙΑΔΕΣ ΠΑΡΑΓΩΓΗ ΣΕ ΕΚΑΤ. Μ3 ΠΟΣΟΣΤΟ ΑΠΩΛΕΩΝ % 30,00 20,00 10,00 0,

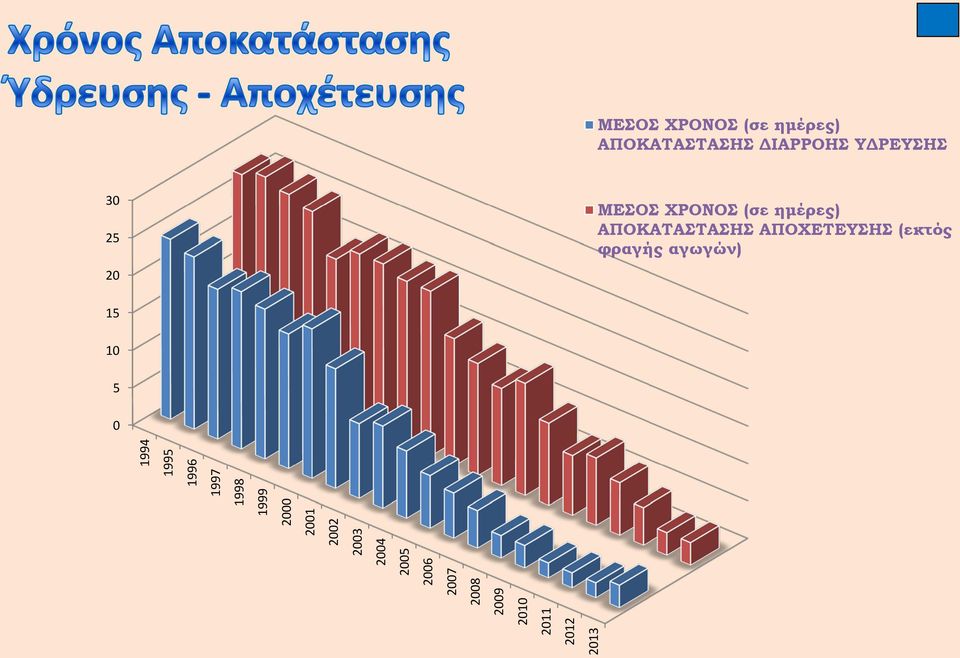

9 ΜΕΣΟΣ ΧΡΟΝΟΣ (σε ημέρες) ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΔΙΑΡΡΟΗΣ ΥΔΡΕΥΣΗΣ ΜΕΣΟΣ ΧΡΟΝΟΣ (σε ημέρες) ΑΠΟΚΑΤΑΣΤΑΣΗΣ ΑΠΟΧΕΤΕΥΣΗΣ (εκτός φραγής αγωγών)

10 Στρατηγικ. επιλογές Τηλεμετρία Αξιοπ. Ιστορ. Βλαβών κ Λειτουργίας Αύξηση χρόνου ζωής Αντικαταστ. δικτύων Εγκατάσταση AMR Εκπαίδευση προσωπικού Ολοκλήρ. GIS- DSS Συνέχιση σχολ. Εκπαίδ. Συνολική εποπτεία Απομακρυσμ. Χειρισμός Συναγερμ. Αμεσότητα Τροφοδοσία Βάσης Δεδομ. Επέκταση σε Καλλικρατ. Κοινότ και άρδευση Βελτ. Ενεργ. Απόδοσης Αντιμετώπ. μείωσης προσωπικού.

11 Υφιστάμενοι ΤΣΔ Υδρευσης Νέοι ΤΣΔ Ύδρευσης

12 ΤΟ ΠΡΟΒΛΗΜΑ ΔΙΑΧΕΙΡΙΣΗΣ ΔΙΚΤΥΩΝ ΥΔΡΕΥΣΗΣ PRV-ΝΥΧΤΕΡΙΝΗ ΠΙΕΣΗ Πίεση Η ΛΥΣΗ: ΓΝΩΣΗ - ΕΠΟΠΤΕΙΑ 04 Απώλειες 01 ΔΥΝΑΜΙΚΗ ΔΙΑΔΙΚΑΣΙΑ ΥΔΡΟΜΕΤΡΑ- ΖΩΝΕΣ ΕΛΕΓΧΟΥ- ΕΚΠΑΙΔΕΥΣΗ ΑΝΤΙΚΑΤΑΣΤ ΑΣΕΙΣ ΑΠΟΚΑΤΑΣΤ ΑΣΕΙΣ ΔΙΚΤΥΩΝ Γήρανση 02 ΥΔΡΑΥΛ. ΜΟΝΤΕΛΟ ΝΕΑ ΔΙΚΤΥΑ Ζήτηση 03

13 Διαχείριση Νερού Εξοικονόμηση Ενέργειας Επιθυμητή Παροχή - Πίεση Κατανάλωση Ρεύματος Τεχνικά Χαρακτηριστικά Δικτύου (Παροχή Απώλειες) Σημείο Πραγματικής Λειτουργίας Τεχνικά Χαρακτηριστικά Αντλητικών Πιεστικών Συγκρ/των Σημείο Βέλτιστης Λειτουργίας

14 Διαχείριση Πόσιμου νερού - Τηλεμετρία Δ.Ε.Υ.Α.Λ. Εξωτερικό Υδραγωγείο - Κεντρική Οθόνη Scada Εποπτεία - Χειρισμοί Υδρευτικές Γεωτρήσεις Δεξαμενές ύδρευσης Πιεστικά Συγκροτήματα Κεντρικές Δικλείδες Διαχείριση Συναγερμών Καταγραφή Ενεργειακών Παραμέτρων

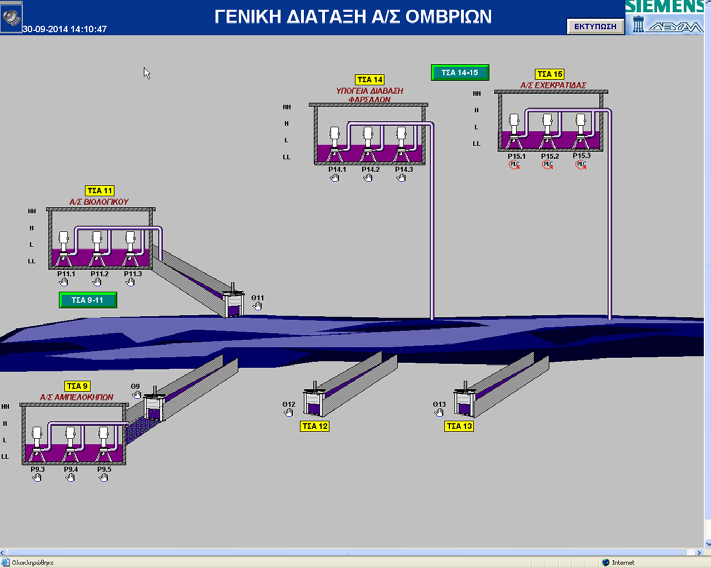

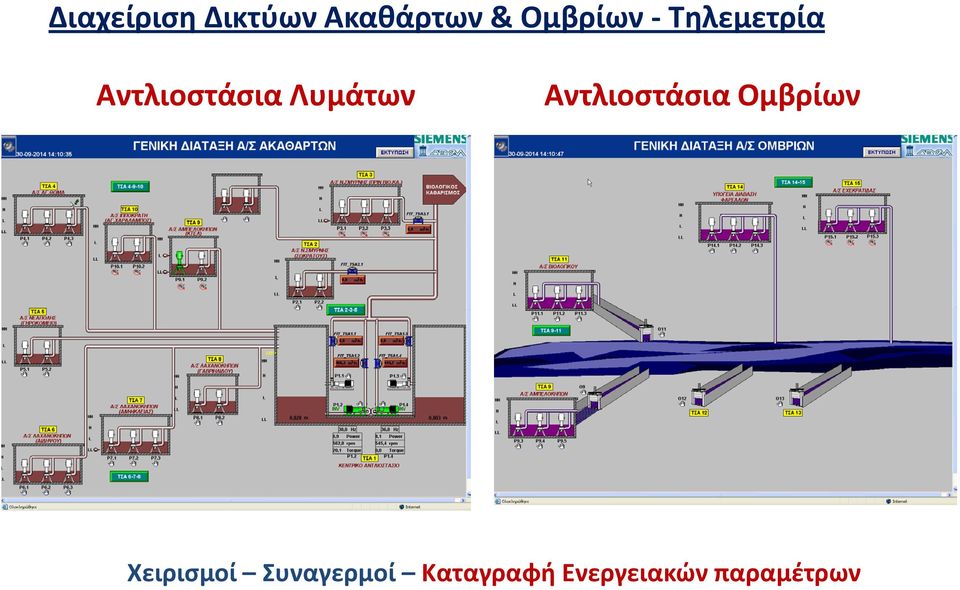

15 Διαχείριση Δικτύων Ακαθάρτων & Ομβρίων - Τηλεμετρία Αντλιοστάσια Λυμάτων Αντλιοστάσια Ομβρίων Χειρισμοί Συναγερμοί Καταγραφή Ενεργειακών παραμέτρων

16 Μέτρα Εξοικονόμησης Ενέργειας Δ.Ε.Υ.Α.Λ. 1. Ενεργειακή αξιολόγηση Η/Μ εγκαταστάσεων ύδρευσης (Γεωτρήσεις Πιεστικά Συγκροτήματα) Δεδομένα Λειτουργίας (Scada) Ομάδες Γεωτρήσεων Λάρισας /100 m3 Νερού «Ειδική Κατανάλωση» (kwh/m3) Κόστος ενέργειας ανά κυβικό νερού /m3 Βελτιστοποίηση της ενεργειακής διαχείρισης των γεωτρήσεων με αξιοποίηση των ενεργειακά αποδοτικότερων συγκροτημάτων ,1 9,5 7,1 Ομάδα Α Ομάδα Β Ομάδα Γ

17 Μέτρα Εξοικονόμησης Ενέργειας Δ.Ε.Υ.Α.Λ. 2. Εποπτεία της Στάθμης των Δεξαμενών με αποφυγή των ωρών αιχμής και αξιοποίηση των διαστημάτων χαμηλής χρέωσης της ΔΕΗ 3. Εποπτεία της ομαλής Λειτουργίας των αντλιοστασίων ύδρευσης και αποχέτευσης με χρήση των παραγόμενων γραφημάτων τους. Μειονέκτημα αποτελεί η Εμπειρική Διαχείριση των Συστημάτων

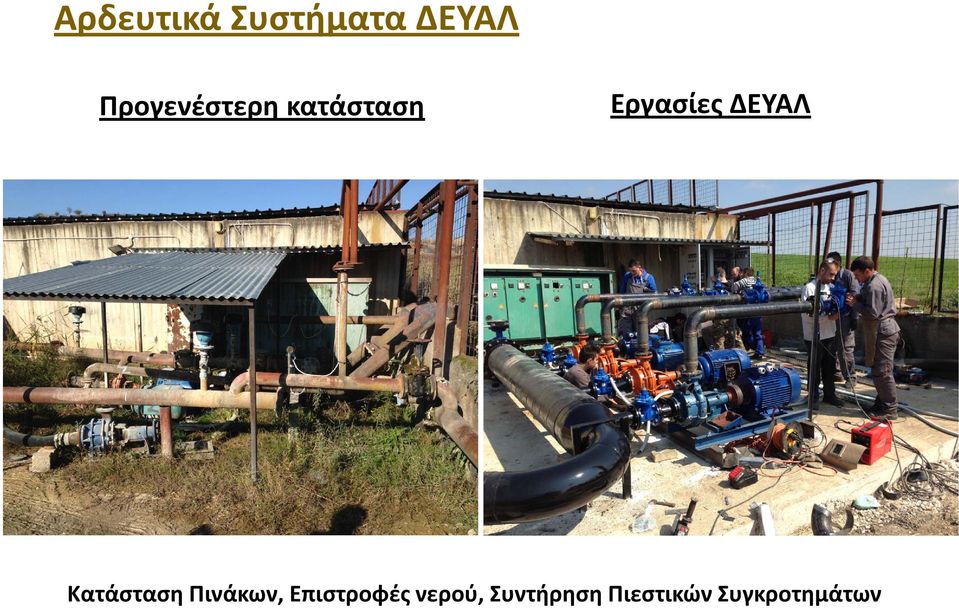

18 Αρδευτικά Συστήματα ΔΕΥΑΛ Προγενέστερη κατάσταση Εργασίες ΔΕΥΑΛ Κατάσταση Πινάκων, Επιστροφές νερού, Συντήρηση Πιεστικών Συγκροτημάτων

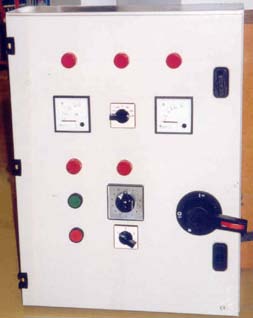

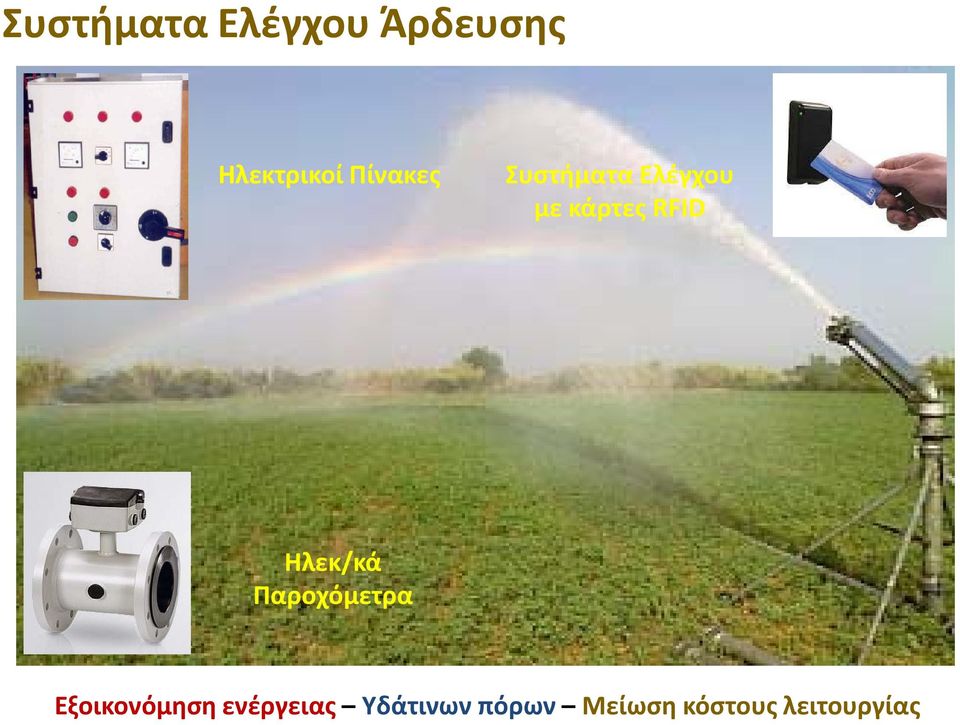

19 Συστήματα Ελέγχου Άρδευσης Ηλεκτρικοί Πίνακες Συστήματα Ελέγχου με κάρτες RFID Ηλεκ/κά Παροχόμετρα Εξοικονόμηση ενέργειας Υδάτινων πόρων Μείωση κόστους λειτουργίας

20 Προκλήσεις - Στόχοι Μηχανολογικός Εξοπλισμός Αναβάθμιση Μηχαν/κού εξοπλισμού (διαστασιολόγηση ενεργειακή κλάση) Εγκατάσταση Διατάξεων αντιστάθμισης άεργου ισχύος Εγκατάσταση Διατάξεων ρύθμισης στροφών (inverters) Scada Πλήρης παραμετροποίηση του Scada με εισαγωγή παραμέτρων ενεργειακής απόδοσης Προσομείωση της λειτουργίας του συστήματος από τα ιστορικά δεδομένα του Scada Κατασκευή Αλγορίθμου προγραμματισμού του Scada για αυτόματη λειτουργία του συστήματος Σύστημα υποστήριξης λήψης αποφάσεων για την εύρεση του αποδοτικότερου τρόπου λειτουργίας των εγκαταστάσεων σε καθημερινή βάση (DSS)

21 Ευχαριστούμε για την προσοχή σας! Σαββοργινάκης Δημήτρης Δ/ντής Υπηρ. Διαχ. Δικτύων ΔΕΥΑΛ Μπουφίκος Ηλίας Προϊστάμενος Η/Μ ΔΕΥΑΛ
