2 ΠΕΡΙΛΗΨΗ Μετά την ολοκλήρωση των μετρήσεων των πρωτοτύπων στα εργαστήρια της ΙΝΤΕΡΚΛΙΜΑ οι Γεωθερμικές Αντλίες Θερμότητας μεταφέρθηκαν στο ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑ ΑΣ προκειμένου να μετρηθούν σε εγκατάσταση που αναπτύχθηκε για αυτό το σκοπό. Μία εκ των γεωθερμικών αντλιών θερμότητας συνδέθηκε με τους κατακόρυφους κλειστούς γήινους εναλλάκτες θερμότητας που κατασκευάσθηκαν στα πλαίσια του έργου προκειμένου να ληφθούν μετρήσεις σε πραγματικές συνθήκες. Τα αποτελέσματα της τελευταίας δοκιμής παρουσιάζονται στο παραδοτέο Π3.9. Σε αυτό το παραδοτέο δίνεται μία συνοπτική περιγραφή της εγκατάστασης και παρουσιάζονται τα αποτελέσματα από τις μετρήσεις των γεωθερμικών αντλιών θερμότητας. Στις μετρήσεις εφαρμόσθηκαν ίδιες συνθήκες με αυτές που εφαρμόσθηκαν στην πειραματική εγκατάσταση της ΙΝΤΕΡΚΛΙΜΑ. Με βάση τους υπολογισμούς οι βαθμοί απόδοσης COP κυμαίνονται στα ίδια επίπεδα με αυτούς που υπολογίσθηκαν από τις μετρήσεις στο εργαστήριο της ΙΝΤΕΡΚΛΙΜΑ. 2

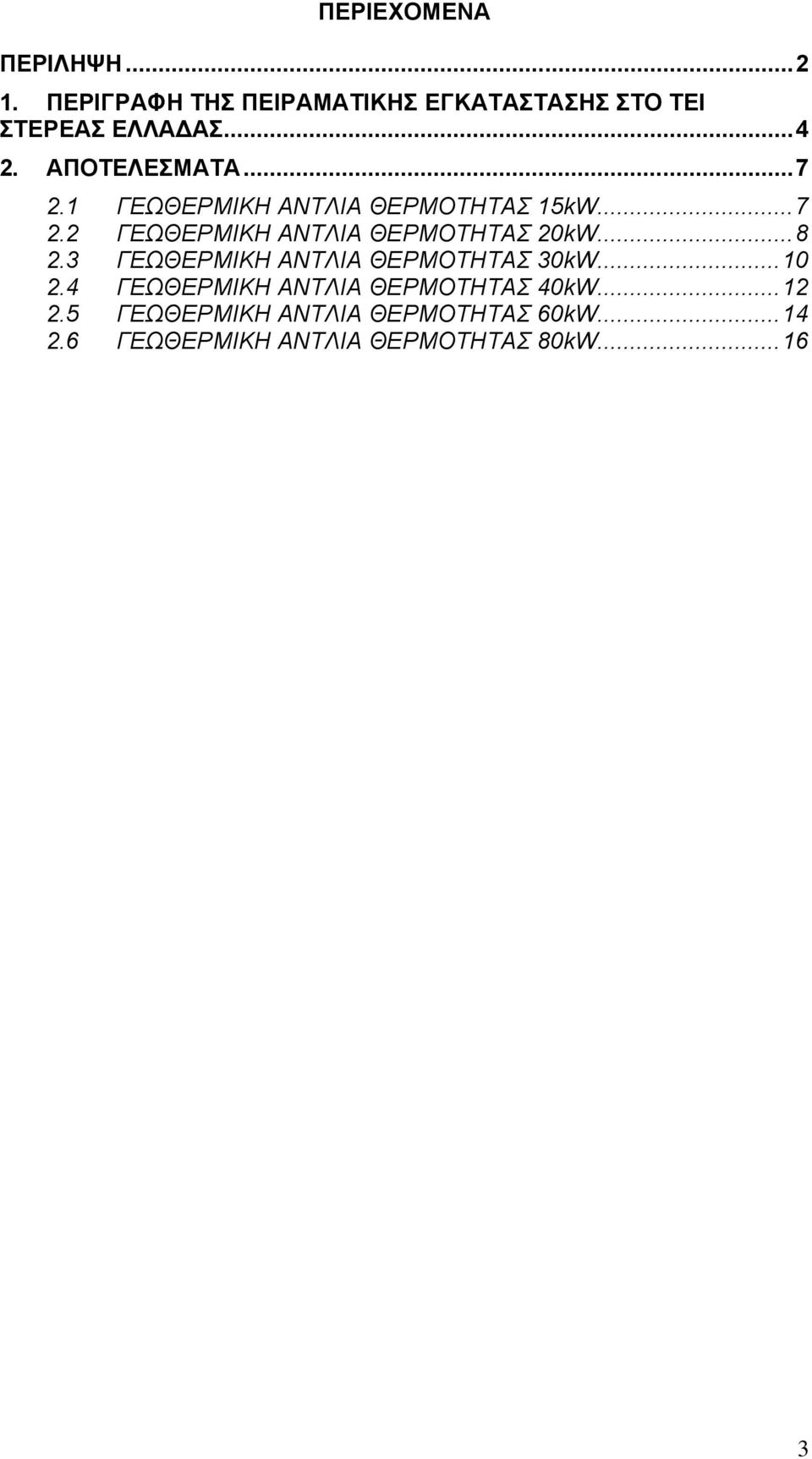

3 ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΛΗΨΗ ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΠΕΙΡΑΜΑΤΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΤΟ ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑ ΑΣ ΑΠΟΤΕΛΕΣΜΑΤΑ ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 15kW ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 20kW ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 30kW ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 40kW ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 60kW ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 80kW

4 1. ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΠΕΙΡΑΜΑΤΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΤΟ ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑ ΑΣ Η εγκατάσταση που αναπτύχθηκε για την υλοποίηση των μετρήσεων στις Γεωθερμικές Αντλίες Θερμότητας (Γ.Α.Θ.) διασφαλίζει τη δημιουργία θερμοκρασιών νερού από την πλευρά του εξατμιστή οι οποίες αντιστοιχούν σε θερμοκρασίες εδάφους (είτε σε απευθείας σύνδεση με τη γεωθερμική εγκατάσταση είτε σε σύνδεση με δοχείο αδρανείας ρυθμιζόμενης θερμοκρασίας Σχήμα 1). Αναλυτική περιγραφή της γεωθερμικής εγκατάστασης δίνεται στο παραδοτέο 3.9. Πιο συγκεκριμένα, η εγκατάσταση συνίσταται από τα εξής τμήματα (με τον αντίστοιχο εξοπλισμό): 1. Αντλητικό συγκρότημα μεταβλητής παροχής νερού για τη σύνδεση των προς πιστοποίηση γεωθερμικών αντλιών θερμότητας ισχύος 15, 20, 30, 40, 60, 80kW. Το συγκρότημα περιλαμβάνει πέρα των άλλων και δοχείο αδρανείας ρυθμιζόμενης θερμοκρασίας για την περίπτωση της ανεπάρκειας της ισχύος από το πεδίο των γεωεναλλάκτων. 2. Τρεις γεωθερμικούς εναλλάκτες μέσου βάθους 80m έκαστος (σύνολο 240m) οι οποίοι έχουν τοποθετηθεί στον περιβάλλοντα χώρο του Εργαστηρίου Ενεργειακών και Περιβαλλοντικών Ερευνών του ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑ ΑΣ. 3. Θέση τοποθέτησης έκαστης Γεωθερμικής Αντλίας Θερμότητας. 4. Αντλητικό Συγκρότημα μεταβλητής ισχύος με εναλλάκτη θερμότητας νερού αέρα και ανεμιστήρα (Fan Coil unit) το οποίο θα μπορεί να προσομοιώσει το εκάστοτε κτήριο με: Τις διάφορες ισχείς (15, 20, 30, 40, 60, 80kW) Τις διάφορες κατηγορίες εγκαταστάσεων μεγάλων επιφανειών Θέρμανση κατά Eurovent-Ενδοδαπέδιο Τ in evap =10 ο C - T out evap = 7,5 ο C T in cond = 30 ο C - T out cond = 35 ο C Θέρμανση κατά Eurovent Fan Coil Τ in evap =10 ο C - T out evap = 7 ο C T in cond = 40 ο C - T out cond = 45 ο C 4

5 Θέρμανση κατά Groundhit - Fan Coil Χαμηλής θερμοκρασίας Τ in evap =10 ο C - T out evap = 7 ο C T in cond = 35 ο C - T out cond = 40 ο C ΠΑΡΑΚΟΛΟΥΘΗΣΗ, ΕΛΕΓΧΟΣ ΚΑΙ ΚΑΤΑΓΡΑΦΗ ΠΑΡΑΜΕΤΡΩΝ Κατά τη διάρκεια των δοκιμών τα παρακάτω σημεία μέτρησης και οι αντίστοιχες παράμετροι, παρακολουθούνται και καταγράφονται. ΣΗΜΕΙΑ ΜΕΤΡΗΣΗΣ Θερμοκρασία εισόδου ψυκτικού μέσου στον συμπυκνωτή. Θερμοκρασία εξόδου ψυκτικού μέσου από τον συμπυκνωτή. Θερμοκρασία νερού εισόδου στον συμπυκνωτή. Θερμοκρασία νερού εξόδου από τον συμπυκνωτή. Θερμοκρασία νερού εισόδου στον εξατμιστή. Θερμοκρασία νερού εξόδου από τον εξατμιστή. Παροχή κυκλώματος εδάφους, kg/s. Παροχή κυκλώματος κτιρίου, kg/s. Πίεση εισόδου συμπυκνωτή, bar. Πίεση εισόδου ατμοποιητή, bar. Απορροφούμενη ισχύς. COP (γίνεται υπολογισμός). 5

6 Σχήμα 1: Εργαστηριακή διάταξη μέτρησης απόδοσης Γεωθερμικών Α/Θ 6

7 2. ΑΠΟΤΕΛΕΣΜΑΤΑ Στους πίνακες που ακολουθούν παρουσιάζονται αναλυτικά τα αποτελέσματα των μετρήσεων για τις Γ.Α.Θ. στο ΤΕΙ ΣΤΕΡΕΑΣ ΕΛΛΑ ΑΣ. 2.1 ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 15kW GEO 15 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT - ΕΝ Ο ΑΠΕ ΙΟ Τin evap,=10 ο C - Tout evap,= 7 ο C Tin cond,= 30 ο C - Tout cond,= 35 ο C Μέτρηση Νο 1 2 Παροχή κυκλώματος εδάφους, kg/s 1,206 1,205 Θερμική ισχύς κυκλώματος εδάφους, W th 15,7 15,6 Θερμοκρασία εξόδου από το έδαφος, o C 10,1 10,1 Θερμοκρασία εισόδου στο έδαφος, o C 7,1 7,1 Παροχή κυκλώματος κτιρίου, kg/s 0,908 0,909 ΚΤIΡΙΟ Θερμική ισχύς κυκλώματος κτιρίου, W th 19,00 18,84 Θερμοκρασία εισόδου στο κτίριο, o C Θερμοκρασία εξόδου από το κτίριο, o C 30 30,05 Πίεση εισόδου συμπυκνωτή, bar 23,6 23,1 Πίεση εισόδου ατμοποιητή, bar 7,9 8 Θερμοκρασία εισόδου συμπυκνωτή, o C 59, ,4 27,5 Θερμοκρασία εισόδου ατμοποιητή, o C 3,7 3,75 Θερμοκρασία εξόδου ατμοποιητή, o C 6,2 5,5 Ηλεκτρική ισχύς συμπιεστή, kw e 3,5 3,5 COP Αντλίας θερμότητας 5,429 5,383 7

8 2.2 ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 20kW GEO 20 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT - ΕΝ Ο ΑΠΕ ΙΟ Τin evap,=10 ο C - Tout evap,= 7 ο C Tin cond,= 30 ο C - Tout cond,= 35 ο C Παροχή κυκλώματος εδάφους, kg/s 1,66 Θερμική ισχύς κυκλώματος εδάφους, kw th 20,86 Θερμοκρασία εξόδου από το έδαφος, o C 10 Θερμοκρασία εισόδου στο έδαφος, o C 7 Παροχή κυκλώματος κτιρίου, kg/s 1,18 Θερμική ισχύς κυκλώματος κτιρίου, kw th 25,24 Θερμοκρασία εισόδου στο κτίριο, o C 34,58 Θερμοκρασία εξόδου από το κτίριο, o C 29,54 Πίεση εισόδου συμπυκνωτή, bar 22,6 Πίεση εισόδου ατμοποιητή, bar 8 Θερμοκρασία εισόδου συμπυκνωτή, o C 56,118 Θερμοκρασία εισόδου ατμοποιητή, o C 3,75 Θερμοκρασία εξόδου ατμοποιητή, o C 7,706 Ηλεκτρική ισχύς συμπιεστή, kw e 4,525 COP Αντλίας θερμότητας 5,578 GEO 20 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT FAN COIL Τin evap,=10 ο C - Tout evap,= 7 ο C Tin cond,= 40 ο C - Tout cond,= 45 ο C Παροχή κυκλώματος εδάφους, kg/s 1,521 Θερμική ισχύς κυκλώματος εδάφους, kw th 19,103 Θερμοκρασία εξόδου από το έδαφος, o C 10,1 Θερμοκρασία εισόδου στο έδαφος, o C 7,1 Παροχή κυκλώματος κτιρίου, kg/s 1,16 Θερμική ισχύς κυκλώματος κτιρίου, kw th Θερμοκρασία εισόδου στο κτίριο, o C 44,56 Θερμοκρασία εξόδου από το κτίριο, o C 39,62 Πίεση εισόδου συμπυκνωτή, bar 28 Πίεση εισόδου ατμοποιητή, bar 8,1 Θερμοκρασία εισόδου συμπυκνωτή, o C 67,78 Θερμοκρασία εισόδου ατμοποιητή, o C 4,45 Θερμοκρασία εξόδου ατμοποιητή, o C 7,21 Ηλεκτρική ισχύς συμπιεστή, kw e 5,44 COP Αντλίας θερμότητας 4,478 8

9 GEO 20 ΘΕΡΜΑΝΣΗ κατά GROUNDHIT FAN COIL ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Τin evap,=10 ο C - Tout evap,= 7 ο C Παροχή κυκλώματος εδάφους, kg/s 1,6856 Θερμική ισχύς κυκλώματος εδάφους, kw th 20,46 Θερμοκρασία εξόδου από το έδαφος, o C 10 Θερμοκρασία εισόδου στο έδαφος, o C 7,1 Παροχή κυκλώματος κτιρίου, kg/s 1,17 Θερμική ισχύς κυκλώματος κτιρίου, kw th Θερμοκρασία εισόδου στο κτίριο, o C 39,52 Θερμοκρασία εξόδου από το κτίριο, o C 34,58 Πίεση εισόδου συμπυκνωτή, bar 24,9 Πίεση εισόδου ατμοποιητή, bar 8,2 Θερμοκρασία εισόδου συμπυκνωτή, o C 61,45 Θερμοκρασία εισόδου ατμοποιητή, o C 4,347 Θερμοκρασία εξόδου ατμοποιητή, o C 8,29 Ηλεκτρική ισχύς συμπιεστή, kw e 4,85 COP Αντλίας θερμότητας 5,06 9

10 2.3 ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 30kW GEO 30 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT - ΕΝ Ο ΑΠΕ ΙΟ Τin evap,=10 ο C - Tout evap,= 8 ο C Παροχή κυκλώματος εδάφους, kg/s 3,63 Θερμική ισχύς κυκλώματος εδάφους, kw th 31,92 Θερμοκρασία εξόδου από το έδαφος, o C 9,88 Θερμοκρασία εισόδου στο έδαφος, o C 7,805 Παροχή κυκλώματος κτιρίου, kg/s 1,75 Θερμική ισχύς κυκλώματος κτιρίου, kw th 37,399 Θερμοκρασία εισόδου στο κτίριο, o C 34,58 Θερμοκρασία εξόδου από το κτίριο, o C 29,54 Πίεση εισόδου συμπυκνωτή, bar 22,5 Πίεση εισόδου ατμοποιητή, bar 8 Θερμοκρασία εισόδου συμπυκνωτή, o C 55,82 Θερμοκρασία εισόδου ατμοποιητή, o C 3,75 Θερμοκρασία εξόδου ατμοποιητή, o C 7,706 Ηλεκτρική ισχύς συμπιεστή, kw e 6,32 COP Αντλίας θερμότητας 5,9146 GEO 30 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT FAN COIL Τin evap,=10 ο C - Tout evap,= 8 ο C Tin cond,= 40 ο C - Tout cond,= 45 ο C Παροχή κυκλώματος εδάφους, kg/s 3,7 Θερμική ισχύς κυκλώματος εδάφους, kw th 29,458 Θερμοκρασία εξόδου από το έδαφος, o C 9,9788 Θερμοκρασία εισόδου στο έδαφος, o C 8,1 Παροχή κυκλώματος κτιρίου, kg/s 1,7246 Θερμική ισχύς κυκλώματος κτιρίου, kw th 36,09 Θερμοκρασία εισόδου στο κτίριο, o C 44,5588 Θερμοκρασία εξόδου από το κτίριο, o C 39,6188 Πίεση εισόδου συμπυκνωτή, bar 28 Πίεση εισόδου ατμοποιητή, bar 8,2 Θερμοκρασία εισόδου συμπυκνωτή, o C 66,788 Θερμοκρασία εισόδου ατμοποιητή, o C 4,446 Ηλεκτρική ισχύς συμπιεστή, kw e 7,55 COP Αντλίας θερμότητας 4,

11 GEO 30 ΘΕΡΜΑΝΣΗ κατά GROUNDHIT FAN COIL ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Τin evap,=10 ο C - Tout evap,= 8 ο C Παροχή κυκλώματος εδάφους, kg/s 3,805 Θερμική ισχύς κυκλώματος εδάφους, kw th 30,267 Θερμοκρασία εξόδου από το έδαφος, o C 9,88 Θερμοκρασία εισόδου στο έδαφος, o C 8,1 Παροχή κυκλώματος κτιρίου, kg/s 1,8089 Θερμική ισχύς κυκλώματος κτιρίου, kw th 37,099 Θερμοκρασία εισόδου στο κτίριο, o C 39,52 Θερμοκρασία εξόδου από το κτίριο, o C 34,6788 Πίεση εισόδου συμπυκνωτή, bar 24,9 Πίεση εισόδου ατμοποιητή, bar 8,2 Θερμοκρασία εισόδου συμπυκνωτή, o C 60,465 Θερμοκρασία εισόδου ατμοποιητή, o C 4,4 Θερμοκρασία εξόδου ατμοποιητή, o C 8,299 Ηλεκτρική ισχύς συμπιεστή, kw e 7 COP Αντλίας θερμότητας 5,36 11

12 2.4 ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 40kW GEO 40 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT - ΕΝ Ο ΑΠΕ ΙΟ Τin evap,=10 ο C - Tout evap,= 8 ο C Παροχή κυκλώματος εδάφους, kg/s 4,78 Θερμική ισχύς κυκλώματος εδάφους, kw th 40,016 Θερμοκρασία εξόδου από το έδαφος, o C 9,88 Θερμοκρασία εισόδου στο έδαφος, o C 7,9 Παροχή κυκλώματος κτιρίου, kg/s 2,2278 Θερμική ισχύς κυκλώματος κτιρίου, kwth 47,5558 Θερμοκρασία εισόδου στο κτίριο, o C 34,58 Θερμοκρασία εξόδου από το κτίριο, o C 29,54 Πίεση εισόδου συμπυκνωτή, bar 22,5 Πίεση εισόδου ατμοποιητή, bar 8 Θερμοκρασία εισόδου συμπυκνωτή, o C 56,81 Θερμοκρασία εισόδου ατμοποιητή, o C 3,75 Θερμοκρασία εξόδου ατμοποιητή, o C 7,706 Ηλεκτρική ισχύς συμπιεστή, kw e 8,1 COP Αντλίας θερμότητας 5,869 GEO 40 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT FAN COIL Τin evap,=10 ο C - Tout evap,= 8 ο C Tin cond,= 40 ο C - Tout cond,= 45 ο C Παροχή κυκλώματος εδάφους, kg/s 4,3599 Θερμική ισχύς κυκλώματος εδάφους, kw th 36,4979 Θερμοκρασία εξόδου από το έδαφος, o C 9,9788 Θερμοκρασία εισόδου στο έδαφος, o C 8 Παροχή κυκλώματος κτιρίου, kg/s 2,12879 Θερμική ισχύς κυκλώματος κτιρίου, kwth 45,44 Θερμοκρασία εισόδου στο κτίριο, o C 44,558 Θερμοκρασία εξόδου από το κτίριο, o C 39,52 Πίεση εισόδου συμπυκνωτή, bar 28 Πίεση εισόδου ατμοποιητή, bar 8,2 Θερμοκρασία εισόδου συμπυκνωτή, o C 67,18 Θερμοκρασία εισόδου ατμοποιητή, o C 4,446 Θερμοκρασία εξόδου ατμοποιητή, o C 7,21 Ηλεκτρική ισχύς συμπιεστή, kw e 9,435 COP Αντλίας θερμότητας 4,816 12

13 GEO 40 ΘΕΡΜΑΝΣΗ κατά GROUNDHIT FAN COIL ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Τin evap,=10 ο C - Tout evap,= 8 ο C Παροχή κυκλώματος εδάφους, kg/s 4,56 Θερμική ισχύς κυκλώματος εδάφους, kw th 38,206 Θερμοκρασία εξόδου από το έδαφος, o C 9,88 Θερμοκρασία εισόδου στο έδαφος, o C 7,9 Παροχή κυκλώματος κτιρίου, kg/s 2,219 Θερμική ισχύς κυκλώματος κτιρίου, kwth 46,448 Θερμοκρασία εισόδου στο κτίριο, o C 39,6188 Θερμοκρασία εξόδου από το κτίριο, o C 34,6788 Πίεση εισόδου συμπυκνωτή, bar 25 Πίεση εισόδου ατμοποιητή, bar 8,2 Θερμοκρασία εισόδου συμπυκνωτή, o C 60,4656 Θερμοκρασία εισόδου ατμοποιητή, o C 4,347 Θερμοκρασία εξόδου ατμοποιητή, o C 8,299 Ηλεκτρική ισχύς συμπιεστή, kw e 8,79 COP Αντλίας θερμότητας 5,28 13

14 2.5 ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 60kW GEO 60 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT - ΕΝ Ο ΑΠΕ ΙΟ Τin evap,=10 ο C - Tout evap,= 7,5 ο C Παροχή κυκλώματος εδάφους, kg/s 5,96 Θερμική ισχύς κυκλώματος εδάφους, kw th 62,34 Θερμοκρασία εξόδου από το έδαφος, o C 9,88 Θερμοκρασία εισόδου στο έδαφος, o C 7,41 Παροχή κυκλώματος κτιρίου, kg/s 3,63 Θερμική ισχύς κυκλώματος κτιρίου, kw th 74,36 Θερμοκρασία εισόδου στο κτίριο, o C 34,58 Θερμοκρασία εξόδου από το κτίριο, o C 29,74 Πίεση εισόδου συμπυκνωτή, bar 22,50 Πίεση εισόδου ατμοποιητή, bar 8,00 Θερμοκρασία εισόδου συμπυκνωτή, o C 57,80 Θερμοκρασία εισόδου ατμοποιητή, o C 3,75 Θερμοκρασία εξόδου ατμοποιητή, o C 7,81 Ηλεκτρική ισχύς συμπιεστή, kw e 12,55 COP Αντλίας θερμότητας 5,93 GEO 60 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT FAN COIL Τin evap,=10 ο C - Tout evap,= 7 ο C Tin cond,= 40 ο C - Tout cond,= 45 ο C Παροχή κυκλώματος εδάφους, kg/s 4,47 Θερμική ισχύς κυκλώματος εδάφους, kw th 0,02 Θερμοκρασία εξόδου από το έδαφος, o C 9,98 Θερμοκρασία εισόδου στο έδαφος, o C 7,01 Παροχή κυκλώματος κτιρίου, kg/s 3,49 Θερμική ισχύς κυκλώματος κτιρίου, kw th 70,04 Θερμοκρασία εισόδου στο κτίριο, o C 44,46 Θερμοκρασία εξόδου από το κτίριο, o C 39,72 Πίεση εισόδου συμπυκνωτή, bar 28,00 Πίεση εισόδου ατμοποιητή, bar 8,10 Θερμοκρασία εισόδου συμπυκνωτή, o C 68,17 Θερμοκρασία εισόδου ατμοποιητή, o C 3,75 Θερμοκρασία εξόδου ατμοποιητή, o C 8,79 Ηλεκτρική ισχύς συμπιεστή, kw e 15,12 COP Αντλίας θερμότητας 4,63 14

15 GEO 60 ΘΕΡΜΑΝΣΗ κατά GROUNDHIT FAN COIL ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Τin evap,=10 ο C - Tout evap,= 7 ο C Παροχή κυκλώματος εδάφους, kg/s 4,72 Θερμική ισχύς κυκλώματος εδάφους, kw th 59,32 Θερμοκρασία εξόδου από το έδαφος, o C 9,88 Θερμοκρασία εισόδου στο έδαφος, o C 6,916 Παροχή κυκλώματος κτιρίου, kg/s 3,458 Θερμική ισχύς κυκλώματος κτιρίου, kw th 72,3748 Θερμοκρασία εισόδου στο κτίριο, o C 39,6188 Θερμοκρασία εξόδου από το κτίριο, o C 34,6788 Πίεση εισόδου συμπυκνωτή, bar 25 Πίεση εισόδου ατμοποιητή, bar 8,2 Θερμοκρασία εισόδου συμπυκνωτή, o C 61,75 Θερμοκρασία εισόδου ατμοποιητή, o C 3,75 Θερμοκρασία εξόδου ατμοποιητή, o C 8,299 Ηλεκτρική ισχύς συμπιεστή, kw e 13,75 COP Αντλίας θερμότητας 5,26 15

16 2.6 ΓΕΩΘΕΡΜΙΚΗ ΑΝΤΛΙΑ ΘΕΡΜΟΤΗΤΑΣ 80kW GEO 80 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT - ΕΝ Ο ΑΠΕ ΙΟ Τin evap,=10 ο C - Tout evap,= 7,5 ο C Παροχή κυκλώματος εδάφους, kg/s 6,69 Θερμική ισχύς κυκλώματος εδάφους, kw th 78,4449 Θερμοκρασία εξόδου από το έδαφος, o C 9,88 Θερμοκρασία εισόδου στο έδαφος, o C 7,11 Παροχή κυκλώματος κτιρίου, kg/s 4,685 Θερμική ισχύς κυκλώματος κτιρίου, kw th 94,13 Θερμοκρασία εισόδου στο κτίριο, o C 34,58 Θερμοκρασία εξόδου από το κτίριο, o C 29,8376 Πίεση εισόδου συμπυκνωτή, bar 22,5 Πίεση εισόδου ατμοποιητή, bar 8 Θερμοκρασία εισόδου συμπυκνωτή, o C 57,3 Θερμοκρασία εισόδου ατμοποιητή, o C 3,85 Θερμοκρασία εξόδου ατμοποιητή, o C 7,706 Ηλεκτρική ισχύς συμπιεστή, kw e 16,42 COP Αντλίας θερμότητας 5,73 GEO 80 ΘΕΡΜΑΝΣΗ κατά ΕUROVENT FAN COIL Τin evap,=10 ο C - Tout evap,= 7 ο C Tin cond,= 40 ο C - Tout cond,= 45 ο C Παροχή κυκλώματος εδάφους, kg/s 5,675 Θερμική ισχύς κυκλώματος εδάφους, kw th 71,2658 Θερμοκρασία εξόδου από το έδαφος, o C 9,9788 Θερμοκρασία εισόδου στο έδαφος, o C 7,0148 Παροχή κυκλώματος κτιρίου, kg/s 4,476 Θερμική ισχύς κυκλώματος κτιρίου, kw th 89,93 Θερμοκρασία εισόδου στο κτίριο, o C 44,46 Θερμοκρασία εξόδου από το κτίριο, o C 39,7176 Πίεση εισόδου συμπυκνωτή, bar 28 Πίεση εισόδου ατμοποιητή, bar 8,1 Θερμοκρασία εισόδου συμπυκνωτή, o C 68,172 Θερμοκρασία εισόδου ατμοποιητή, o C 3,85 Θερμοκρασία εξόδου ατμοποιητή, o C 8,69 Ηλεκτρική ισχύς συμπιεστή, kw e 19,3846 COP Αντλίας θερμότητας 4,639 16

17 GEO 80 ΘΕΡΜΑΝΣΗ κατά GROUNDHIT FAN COIL ΧΑΜΗΛΗΣ ΘΕΡΜΟΚΡΑΣΙΑΣ Τin evap,=10 ο C - Tout evap,= 7 ο C Παροχή κυκλώματος εδάφους, kg/s 5,996 Θερμική ισχύς κυκλώματος εδάφους, kw th 75,29 Θερμοκρασία εξόδου από το έδαφος, o C 10 Θερμοκρασία εισόδου στο έδαφος, o C 6,916 Παροχή κυκλώματος κτιρίου, kg/s 4,4065 Θερμική ισχύς κυκλώματος κτιρίου, kw th 92,219 Θερμοκρασία εισόδου στο κτίριο, o C 39,6188 Θερμοκρασία εξόδου από το κτίριο, o C 34,6788 Πίεση εισόδου συμπυκνωτή, bar 25 Πίεση εισόδου ατμοποιητή, bar 8,1 Θερμοκρασία εισόδου συμπυκνωτή, o C 62,738 Θερμοκρασία εισόδου ατμοποιητή, o C 3,85 Θερμοκρασία εξόδου ατμοποιητή, o C 8,69 Ηλεκτρική ισχύς συμπιεστή, kw e 17,82 COP Αντλίας θερμότητας 5,17 17
