Τεχνικός κατάλογος Φωτοβολταϊκά συστήματα Συσκευές προστασίας από κρουστικές υπερτάσεις και κεραυνικά πλήγματα

Transcript

1 Τεχνικός κατάλογος Φωτοβολταϊκά συστήματα Συσκευές προστασίας από κρουστικές υπερτάσεις και κεραυνικά πλήγματα

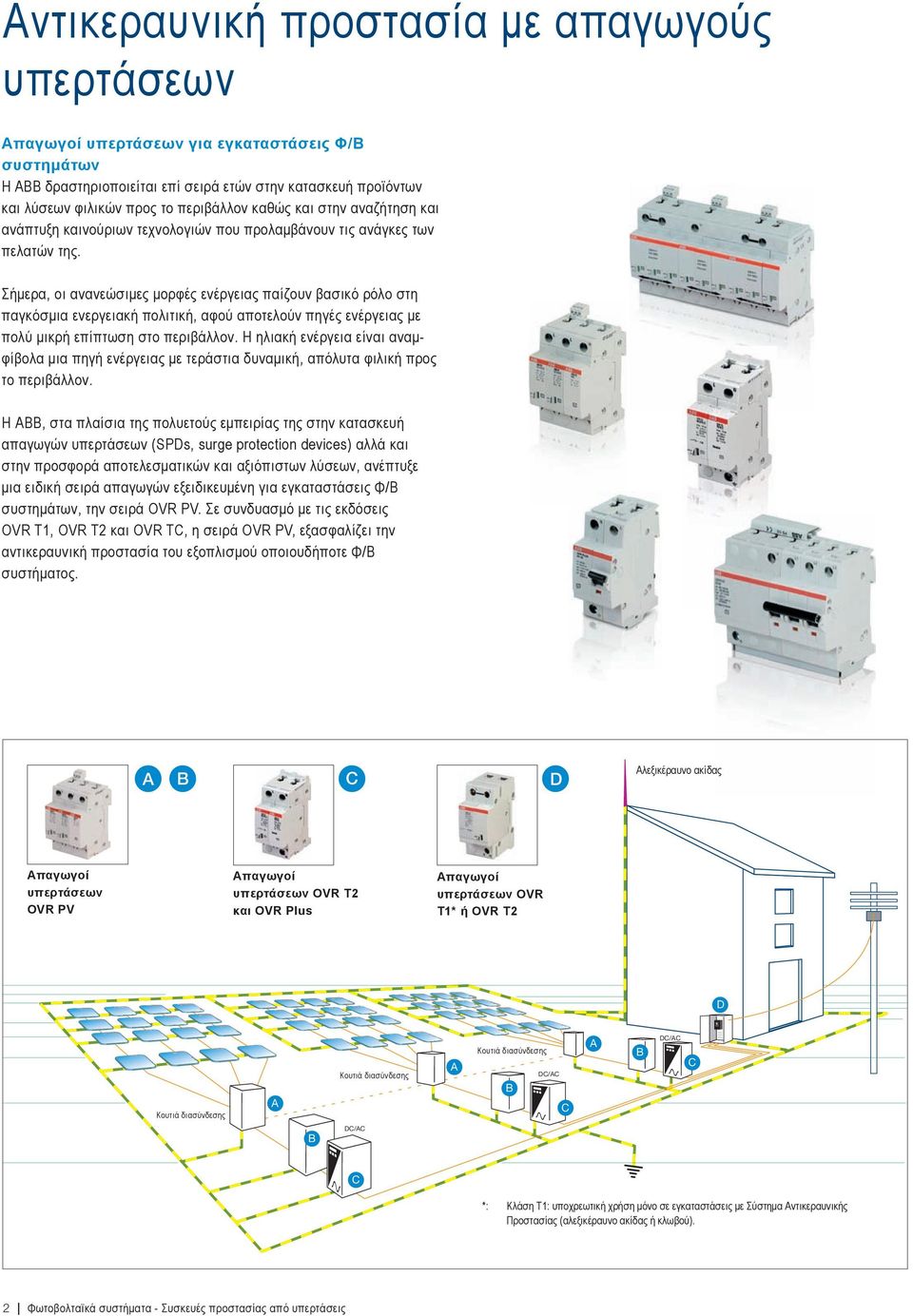

2 Αντικεραυνική προστασία με απαγωγούς υπερτάσεων για εγκαταστάσεις Φ/Β συστημάτων Η δραστηριοποιείται επί σειρά ετών στην κατασκευή προϊόντων και λύσεων φιλικών προς το περιβάλλον καθώς και στην αναζήτηση και ανάπτυξη καινούριων τεχνολογιών που προλαμβάνουν τις ανάγκες των πελατών της. Σήμερα, οι ανανεώσιμες μορφές ενέργειας παίζουν βασικό ρόλο στη παγκόσμια ενεργειακή πολιτική, αφού αποτελούν πηγές ενέργειας με πολύ μικρή επίπτωση στο περιβάλλον. Η ηλιακή ενέργεια είναι αναμφίβολα μια πηγή ενέργειας με τεράστια δυναμική, απόλυτα φιλική προς το περιβάλλον. Η ΑΒΒ, στα πλαίσια της πολυετούς εμπειρίας της στην κατασκευή απαγωγών υπερτάσεων (SPs, surge protection devices) αλλά και στην προσφορά αποτελεσματικών και αξιόπιστων λύσεων, ανέπτυξε μια ειδική σειρά απαγωγών εξειδικευμένη για εγκαταστάσεις Φ/Β συστημάτων, την σειρά OVR PV. Σε συνδυασμό με τις εκδόσεις OVR T1, OVR T2 και OVR T, η σειρά OVR PV, εξασφαλίζει την αντικεραυνική προστασία του εξοπλισμού οποιουδήποτε Φ/Β συστήματος. Αλεξικέραυνο ακίδας Απαγωγοί υπερτάσεων OVR PV Απαγωγοί υπερτάσεων OVR T2 και OVR Plus Απαγωγοί υπερτάσεων OVR T1* ή OVR T2 / / / *: Κλάση T1: υποχρεωτική χρήση μόνο σε εγκαταστάσεις με Σύστημα Αντικεραυνικής Προστασίας (αλεξικέραυνο ακίδας ή κλωβού). 2 Φωτοβολταϊκά συστήματα Συσκευές προστασίας από υπερτάσεις

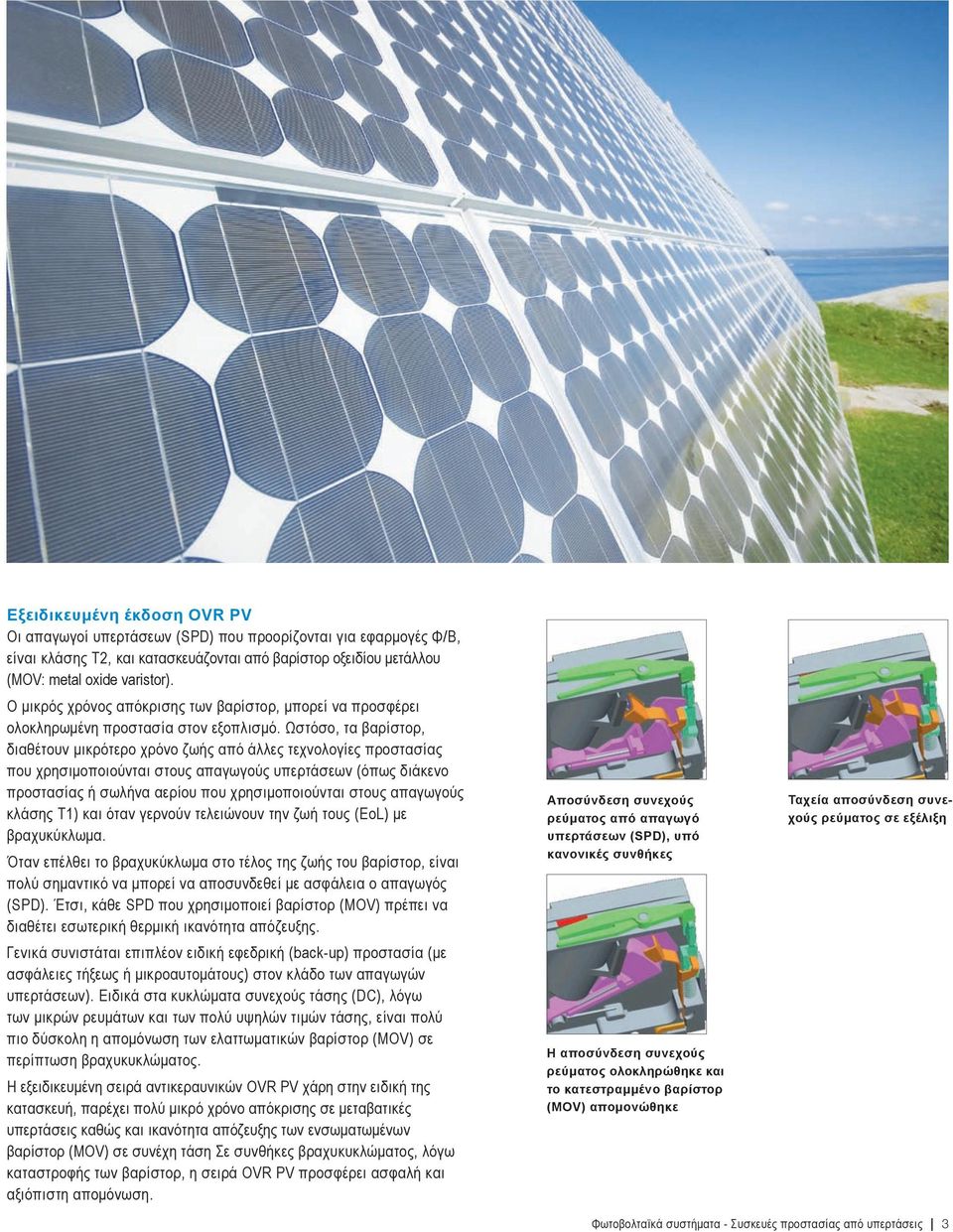

3 Εξειδικευμένη έκδοση OVR PV Οι απαγωγοί υπερτάσεων (SP) που προορίζονται για εφαρμογές Φ/Β, είναι κλάσης Τ2, και κατασκευάζονται από βαρίστορ οξειδίου μετάλλου (MOV: metal oxide varistor). Ο μικρός χρόνος απόκρισης των βαρίστορ, μπορεί να προσφέρει ολοκληρωμένη προστασία στον εξοπλισμό. Ωστόσο, τα βαρίστορ, διαθέτουν μικρότερο χρόνο ζωής από άλλες τεχνολογίες προστασίας που χρησιμοποιούνται στους απαγωγούς υπερτάσεων (όπως διάκενο προστασίας ή σωλήνα αερίου που χρησιμοποιούνται στους απαγωγούς κλάσης Τ1) και όταν γερνούν τελειώνουν την ζωή τους (EoL) με βραχυκύκλωμα. Όταν επέλθει το βραχυκύκλωμα στο τέλος της ζωής του βαρίστορ, είναι πολύ σημαντικό να μπορεί να αποσυνδεθεί με ασφάλεια ο απαγωγός (SP). Έτσι, κάθε SP που χρησιμοποιεί βαρίστορ (MOV) πρέπει να διαθέτει εσωτερική θερμική ικανότητα απόζευξης. Γενικά συνιστάται επιπλέον ειδική εφεδρική (backup) προστασία (με ασφάλειες τήξεως ή μικροαυτομάτους) στον κλάδο των απαγωγών υπερτάσεων). Ειδικά στα κυκλώματα συνεχούς τάσης (), λόγω των μικρών ρευμάτων και των πολύ υψηλών τιμών τάσης, είναι πολύ πιο δύσκολη η απομόνωση των ελαττωματικών βαρίστορ (MOV) σε περίπτωση βραχυκυκλώματος. Η εξειδικευμένη σειρά αντικεραυνικών OVR PV χάρη στην ειδική της κατασκευή, παρέχει πολύ μικρό χρόνο απόκρισης σε μεταβατικές υπερτάσεις καθώς και ικανότητα απόζευξης των ενσωματωμένων βαρίστορ (MOV) σε συνέχη τάση Σε συνθήκες βραχυκυκλώματος, λόγω καταστροφής των βαρίστορ, η σειρά OVR PV προσφέρει ασφαλή και αξιόπιστη απομόνωση. Αποσύνδεση συνεχούς ρεύματος από απαγωγό υπερτάσεων (SP), υπό κανονικές συνθήκες Η αποσύνδεση συνεχούς ρεύματος ολοκληρώθηκε και το κατεστραμμένο βαρίστορ (MOV) απομονώθηκε Ταχεία αποσύνδεση συνεχούς ρεύματος σε εξέλιξη Φωτοβολταϊκά συστήματα Συσκευές προστασίας από υπερτάσεις 3

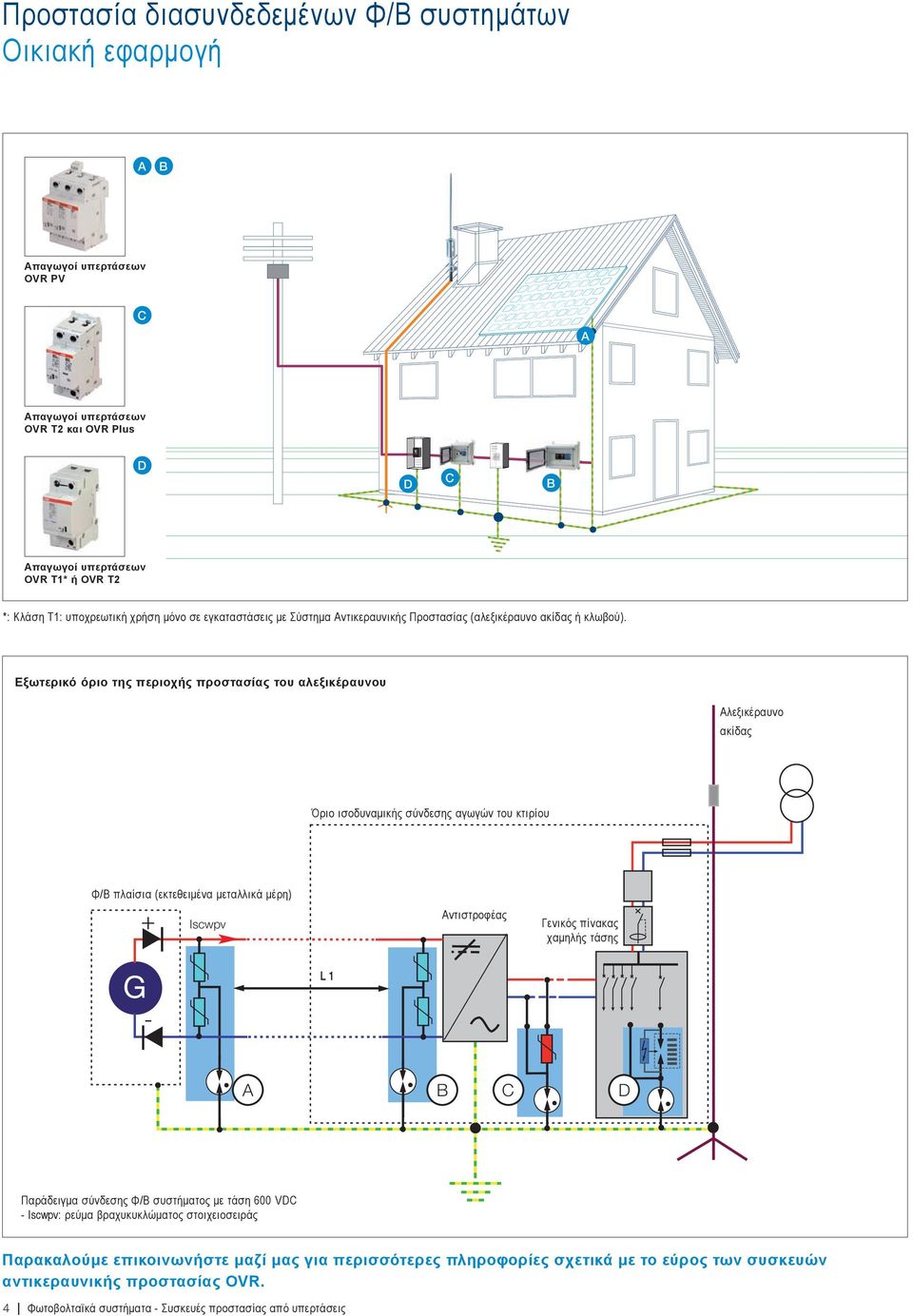

4 Προστασία διασυνδεδεμένων Φ/Β συστημάτων Οικιακή εφαρμογή OVR PV OVR T2 και OVR Plus OVR T1* ή OVR T2 *: Κλάση T1: υποχρεωτική χρήση μόνο σε εγκαταστάσεις με Σύστημα Αντικεραυνικής Προστασίας (αλεξικέραυνο ακίδας ή κλωβού). Εξωτερικό όριο της περιοχής προστασίας του αλεξικέραυνου Αλεξικέραυνο ακίδας Όριο ισοδυναμικής σύνδεσης αγωγών του κτιρίου Φ/Β πλαίσια (εκτεθειμένα μεταλλικά μέρη) Iscwpv Αντιστροφέας Γενικός πίνακας χαμηλής τάσης L 1 Παράδειγμα σύνδεσης Φ/Β συστήματος με τάση 600 V Iscwpv: ρεύμα βραχυκυκλώματος στοιχειοσειράς Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες πληροφορίες σχετικά με το εύρος των συσκευών αντικεραυνικής προστασίας OVR. 4 Φωτοβολταϊκά συστήματα Συσκευές προστασίας από υπερτάσεις

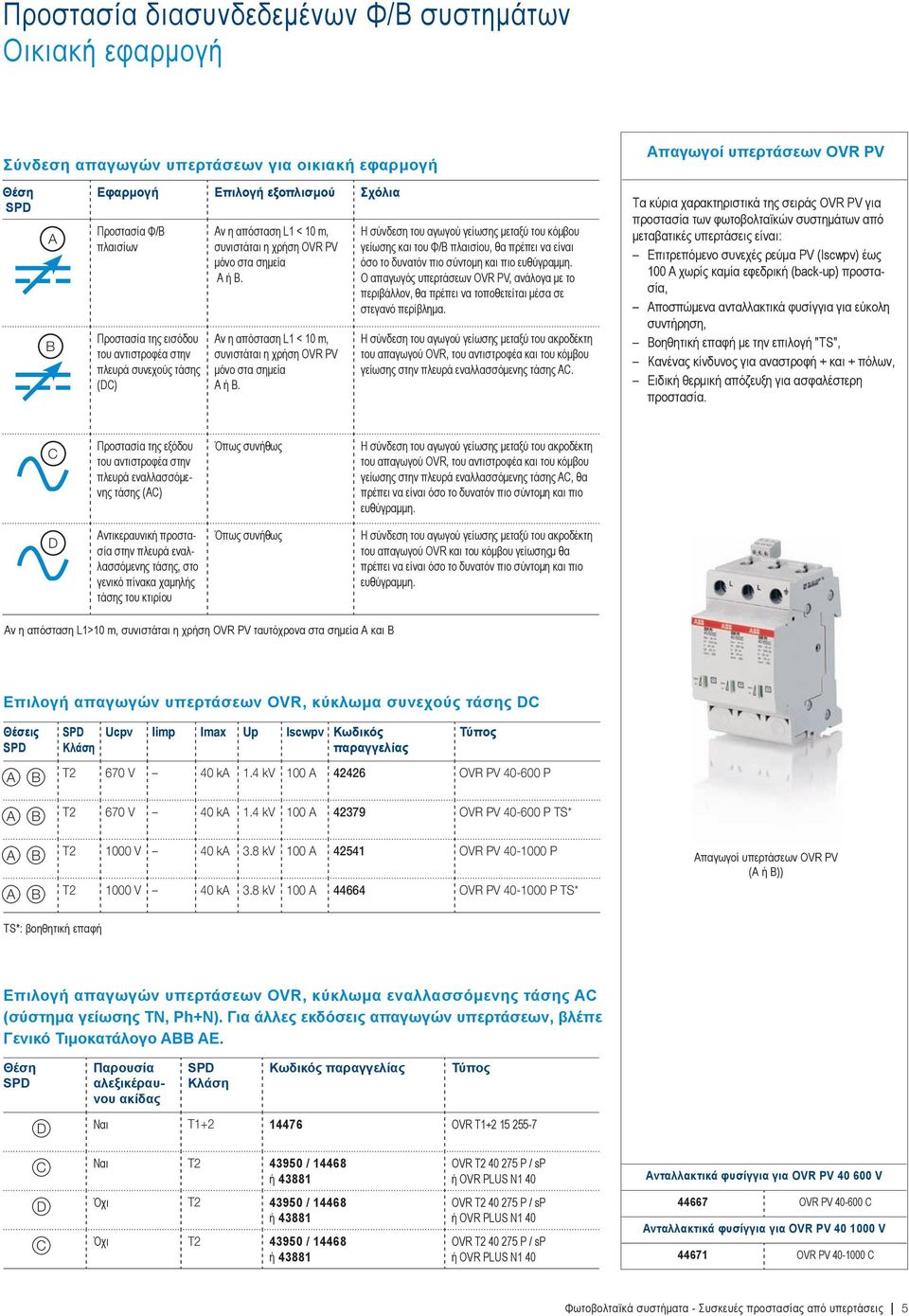

5 Προστασία διασυνδεδεμένων Φ/Β συστημάτων Οικιακή εφαρμογή Σύνδεση απαγωγών υπερτάσεων για οικιακή εφαρμογή OVR PV Θέση SP Εφαρμογή Επιλογή εξοπλισμού Σχόλια Προστασία Φ/Β πλαισίων Προστασία της εισόδου του αντιστροφέα στην πλευρά συνεχούς τάσης () Αν η απόσταση L1 < 10 m, συνιστάται η χρήση OVR PV μόνο στα σημεία Α ή Β. Αν η απόσταση L1 < 10 m, συνιστάται η χρήση OVR PV μόνο στα σημεία Α ή Β. Η σύνδεση του αγωγού γείωσης μεταξύ του κόμβου γείωσης και του Φ/Β πλαισίου, θα πρέπει να είναι όσο το δυνατόν πιο σύντομη και πιο ευθύγραμμη. Ο απαγωγός υπερτάσεων OVR PV, ανάλογα με το περιβάλλον, θα πρέπει να τοποθετείται μέσα σε στεγανό περίβλημα. του απαγωγού OVR, του αντιστροφέα και του κόμβου γείωσης στην πλευρά εναλλασσόμενης τάσης. Τα κύρια χαρακτηριστικά της σειράς OVR PV για προστασία των φωτοβολταϊκών συστημάτων από μεταβατικές υπερτάσεις είναι: Επιτρεπόμενο συνεχές ρεύμα PV (Iscwpv) έως 100 χωρίς καμία εφεδρική (backup) προστασία, Αποσπώμενα ανταλλακτικά φυσίγγια για εύκολη συντήρηση, Βοηθητική επαφή με την επιλογή "TS", Κανένας κίνδυνος για αναστροφή και πόλων, Ειδική θερμική απόζευξη για ασφαλέστερη προστασία. Προστασία της εξόδου του αντιστροφέα στην πλευρά εναλλασσόμενης τάσης () Όπως συνήθως του απαγωγού OVR, του αντιστροφέα και του κόμβου γείωσης στην πλευρά εναλλασσόμενης τάσης, θα πρέπει να είναι όσο το δυνατόν πιο σύντομη και πιο ευθύγραμμη. Αντικεραυνική προστασία στην πλευρά εναλλασσόμενης τάσης, στο γενικό πίνακα χαμηλής τάσης του κτιρίου Όπως συνήθως του απαγωγού OVR και του κόμβου γείωσηςμ θα πρέπει να είναι όσο το δυνατόν πιο σύντομη και πιο ευθύγραμμη. Αν η απόσταση L1>10 m, συνιστάται η χρήση OVR PV ταυτόχρονα στα σημεία Α και Β Επιλογή απαγωγών υπερτάσεων OVR, κύκλωμα συνεχούς τάσης Θέσεις SP SP Κλάση Ucpv Iimp Imax Up Iscwpv Κωδικός παραγγελίας Τύπος T2 670 V 40 k 1.4 kv OVR PV P T2 670 V 40 k 1.4 kv OVR PV P TS* T V 40 k 3.8 kv OVR PV P T V 40 k 3.8 kv OVR PV P TS* παγωγοί υπερτάσεων OVR PV (Α ή Β)) TS*: βοηθητική επαφή Επιλογή απαγωγών υπερτάσεων OVR, κύκλωμα εναλλασσόμενης τάσης (σύστημα γείωσης TN, PhN). Για άλλες εκδόσεις απαγωγών υπερτάσεων, βλέπε Γενικό Τιμοκατάλογο ΑΒΒ ΑΕ. Θέση SP Παρουσία αλεξικέραυνου ακίδας SP Κλάση Κωδικός παραγγελίας Τύπος Ναι T OVR T Ναι T / Όχι T / Όχι T / Ανταλλακτικά φυσίγγια για OVR PV V OVR PV Ανταλλακτικά φυσίγγια για OVR PV V OVR PV Φωτοβολταϊκά συστήματα Συσκευές προστασίας από υπερτάσεις 5

6 Προστασία διασυνδεδεμένων Φ/Β συστημάτων Παράδειγμα Φ/Β πάρκου OVR PV OVR T2 και OVR Plus / / / OVR T1* ή OVR T2 Παράδειγμα τυπικής εγκατάστασης *: Κλάση T1: υποχρεωτική χρήση μόνο σε εγκαταστάσεις με Σύστημα Αντικεραυνικής Προστασίας (αλεξικέραυνο ακίδας ή κλωβού). Φ/Β πλαίσια (εκτεθειμένα μεταλλικά μέρη) Iscwpv Αντιστροφέας Αλεξικέραυνο ακίδας * * OVR PV 1000 OVR PV 1000 L1 TT Γενικός πίνακας χαμηλής τάσης Παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες πληροφορίες σχετικά με το εύρος των συσκευών αντικεραυνικής προστασίας OVR. 6 Φωτοβολταϊκά συστήματα Συσκευές προστασίας από υπερτάσεις

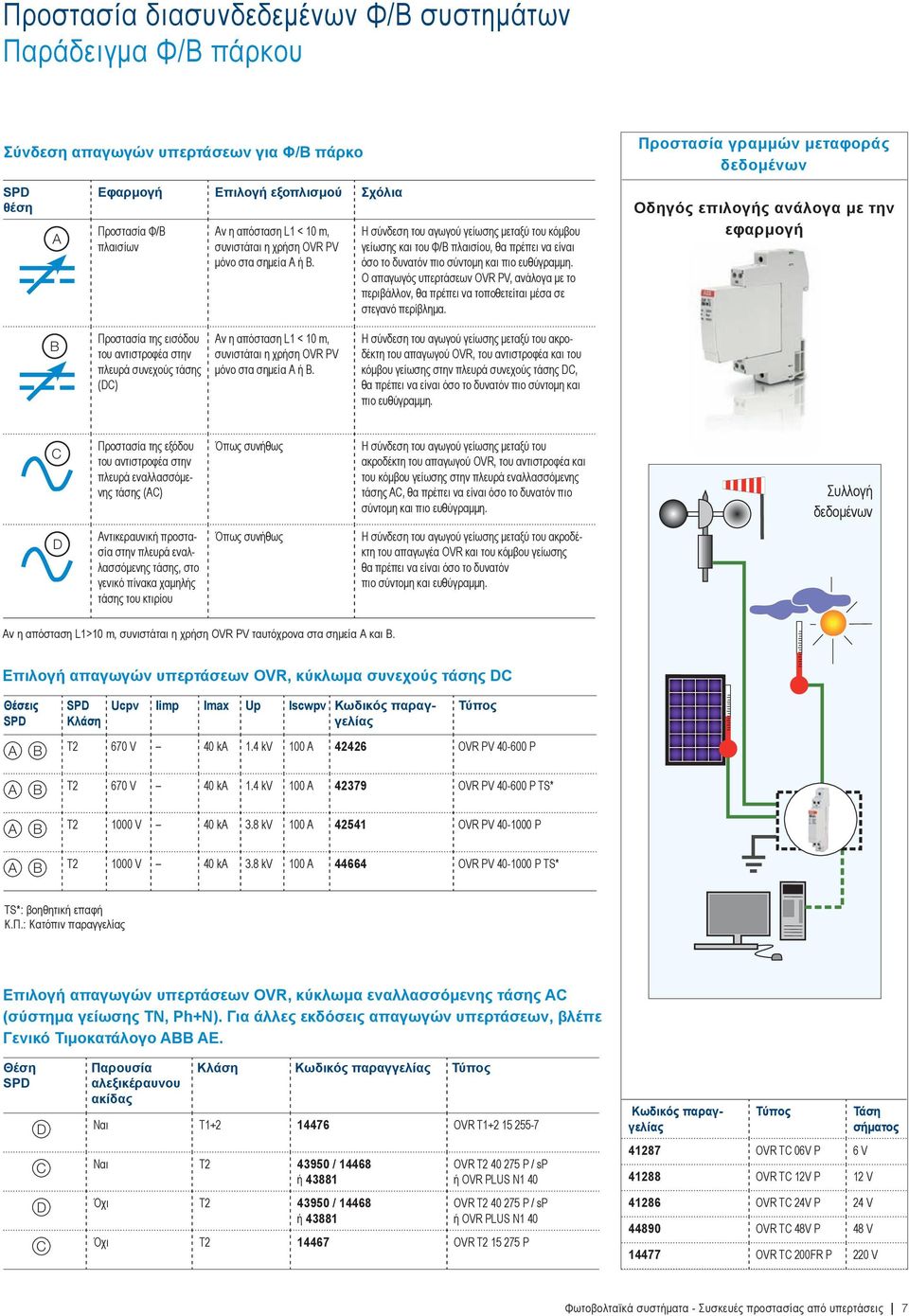

7 Προστασία διασυνδεδεμένων Φ/Β συστημάτων Παράδειγμα Φ/Β πάρκου Σύνδεση απαγωγών υπερτάσεων για Φ/Β πάρκο SP θέση Εφαρμογή Επιλογή εξοπλισμού Σχόλια Προστασία Φ/Β πλαισίων Αν η απόσταση L1 < 10 m, συνιστάται η χρήση OVR PV μόνο στα σημεία Α ή Β. Η σύνδεση του αγωγού γείωσης μεταξύ του κόμβου γείωσης και του Φ/Β πλαισίου, θα πρέπει να είναι όσο το δυνατόν πιο σύντομη και πιο ευθύγραμμη. Ο απαγωγός υπερτάσεων OVR PV, ανάλογα με το περιβάλλον, θα πρέπει να τοποθετείται μέσα σε στεγανό περίβλημα. Προστασία γραμμών μεταφοράς δεδομένων Οδηγός επιλογής ανάλογα με την εφαρμογή Προστασία της εισόδου του αντιστροφέα στην πλευρά συνεχούς τάσης () Αν η απόσταση L1 < 10 m, συνιστάται η χρήση OVR PV μόνο στα σημεία Α ή Β. του απαγωγού OVR, του αντιστροφέα και του κόμβου γείωσης στην πλευρά συνεχούς τάσης, θα πρέπει να είναι όσο το δυνατόν πιο σύντομη και πιο ευθύγραμμη. Προστασία της εξόδου του αντιστροφέα στην πλευρά εναλλασσόμενης τάσης () Όπως συνήθως Η σύνδεση του αγωγού γείωσης μεταξύ του ακροδέκτη του απαγωγού OVR, του αντιστροφέα και του κόμβου γείωσης στην πλευρά εναλλασσόμενης τάσης, θα πρέπει να είναι όσο το δυνατόν πιο σύντομη και πιο ευθύγραμμη. Συλλογή δεδομένων Αντικεραυνική προστασία στην πλευρά εναλλασσόμενης τάσης, στο γενικό πίνακα χαμηλής τάσης του κτιρίου Όπως συνήθως του απαγωγέα OVR και του κόμβου γείωσης θα πρέπει να είναι όσο το δυνατόν πιο σύντομη και ευθύγραμμη. Αν η απόσταση L1>10 m, συνιστάται η χρήση OVR PV ταυτόχρονα στα σημεία Α και Β. Επιλογή απαγωγών υπερτάσεων OVR, κύκλωμα συνεχούς τάσης Θέσεις SP SP Κλάση Ucpv Iimp Imax Up Iscwpv Κωδικός παραγγελίας Τύπος T2 670 V 40 k 1.4 kv OVR PV P T2 670 V 40 k 1.4 kv OVR PV P TS* T V 40 k 3.8 kv OVR PV P T V 40 k 3.8 kv OVR PV P TS* TS*: βοηθητική επαφή Κ.Π.: Κατόπιν παραγγελίας Επιλογή απαγωγών υπερτάσεων OVR, κύκλωμα εναλλασσόμενης τάσης (σύστημα γείωσης TN, PhN). Για άλλες εκδόσεις απαγωγών υπερτάσεων, βλέπε Γενικό Τιμοκατάλογο ΑΒΒ ΑΕ. Θέση SP Παρουσία αλεξικέραυνου ακίδας Κλάση Κωδικός παραγγελίας Τύπος Ναι T OVR T Ναι T / Όχι T / Όχι T OVR T P Κωδικός παραγγελίας Τύπος OVR T 06V P 6 V OVR T 12V P 12 V OVR T 24V P 24 V OVR T 48V P 48 V Τάση σήματος OVR T 200FR P 220 V Φωτοβολταϊκά συστήματα Συσκευές προστασίας από υπερτάσεις 7
