ΠΡΟΣΘΕΤΕΣ ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΗΛΕΚΤΡΟΛΟΓΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΠΡΟΣΦΟΡΑΣ Φ/Β ΠΑΡΚΟΥ 100kW

Transcript

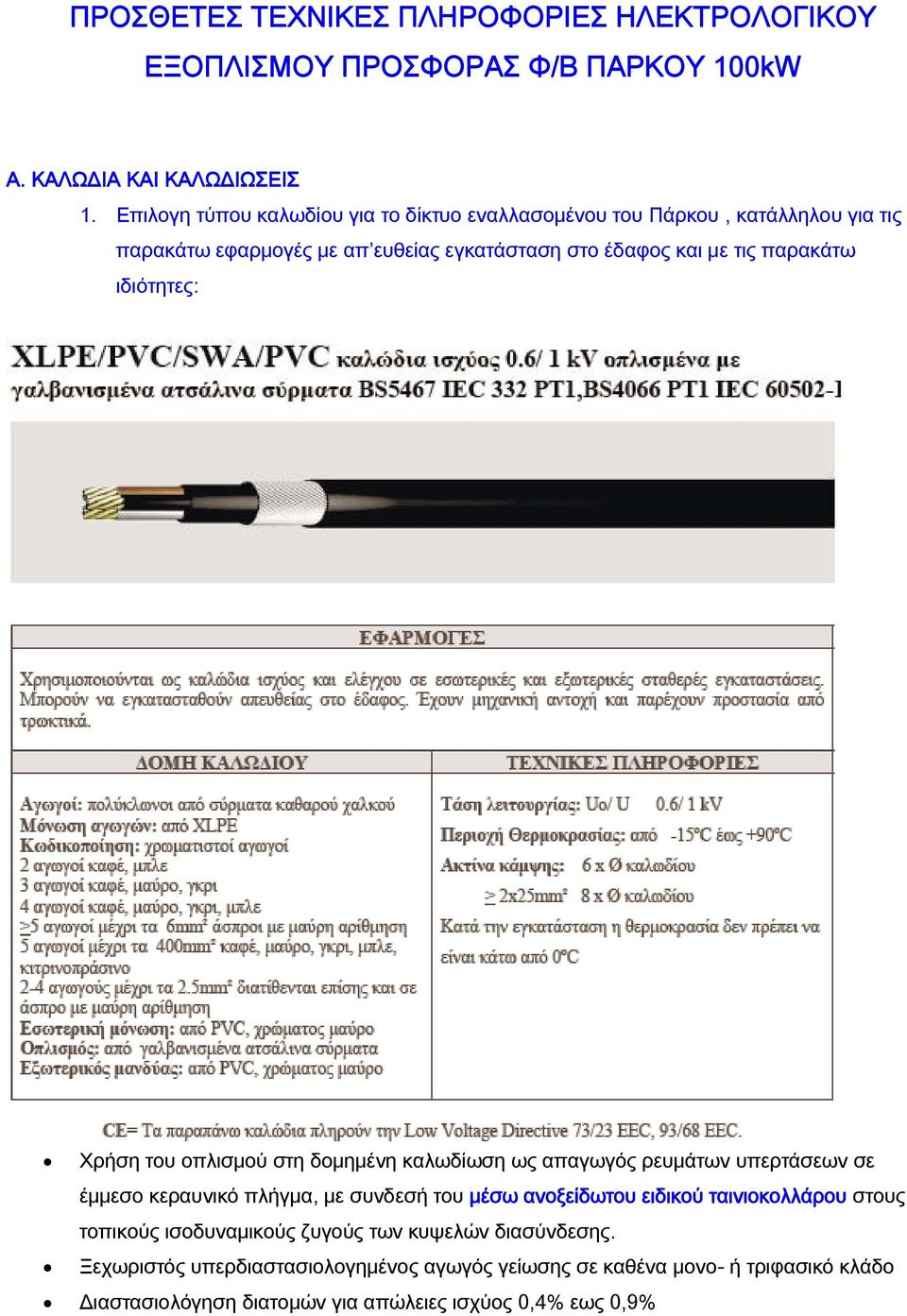

1 ΠΡΟΣΘΕΤΕΣ ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΗΛΕΚΤΡΟΛΟΓΙΚΟΥ ΕΞΟΠΛΙΣΜΟΥ ΠΡΟΣΦΟΡΑΣ Φ/Β ΠΑΡΚΟΥ 100kW Α. ΚΑΛΩΔΙΑ ΚΑΙ ΚΑΛΩΔΙΩΣΕΙΣ 1. Επιλογη τύπου καλωδίου για το δίκτυο εναλλασομένου του Πάρκου, κατάλληλου για τις παρακάτω εφαρμογές με απ ευθείας εγκατάσταση στο έδαφος και με τις παρακάτω ιδιότητες: Χρήση του οπλισμού στη δομημένη καλωδίωση ως απαγωγός ρευμάτων υπερτάσεων σε έμμεσο κεραυνικό πλήγμα, με συνδεσή του μέσω ανοξείδωτου ειδικού ταινιοκολλάρου στους τοπικούς ισοδυναμικούς ζυγούς των κυψελών διασύνδεσης. Ξεχωριστός υπερδιαστασιολογημένος αγωγός γείωσης σε καθένα μονο- ή τριφασικό κλάδο Διαστασιολόγηση διατομών για απώλειες ισχύος 0,4% εως 0,9%

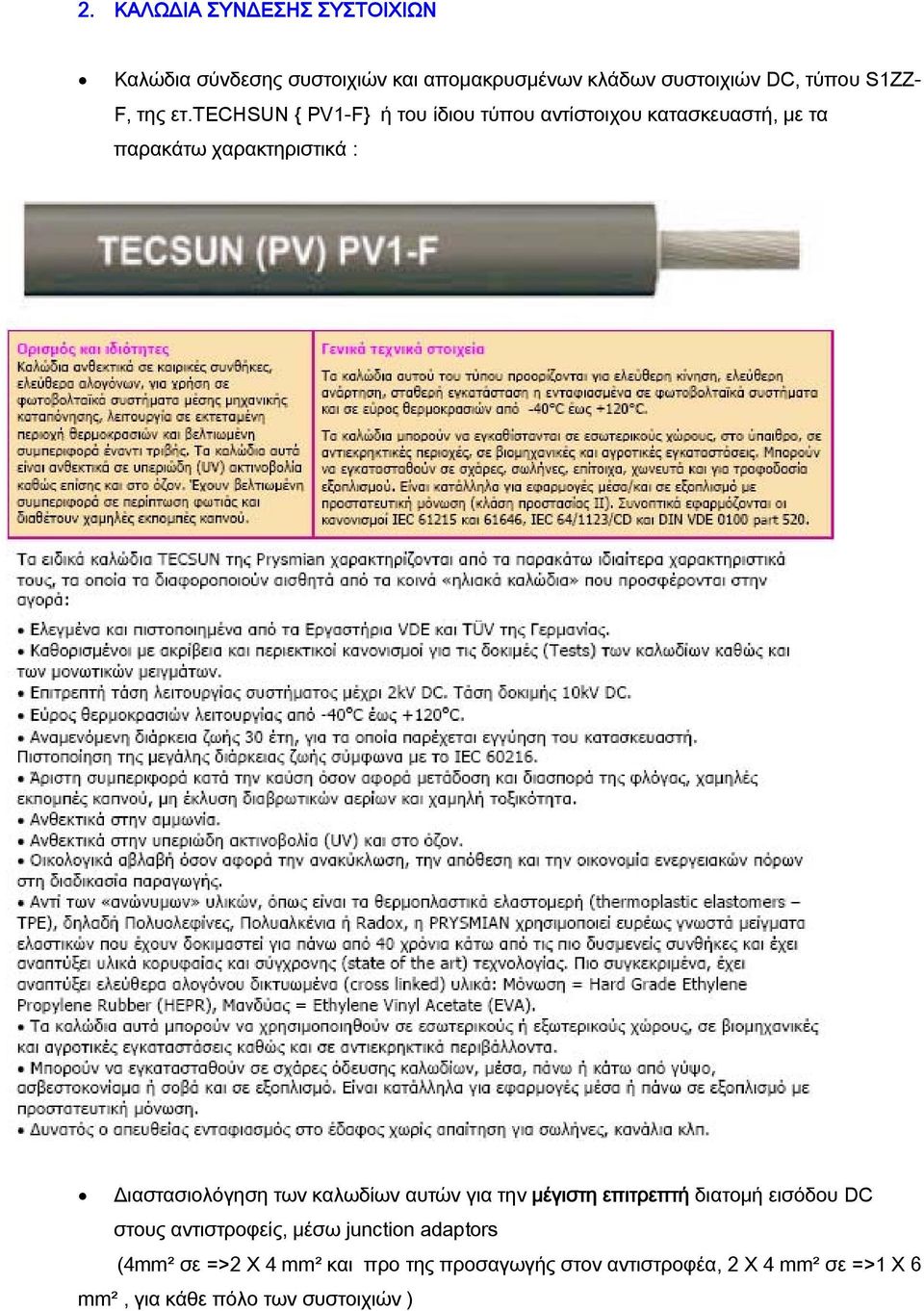

2 2. ΚΑΛΩΔΙΑ ΣΥΝΔΕΣΗΣ ΣΥΣΤΟΙΧΙΩΝ Καλώδια σύνδεσης συστοιχιών και απομακρυσμένων κλάδων συστοιχιών DC, τύπου S1ZZ- F, της ετ.τechsun { PV1-F} ή του ίδιου τύπου αντίστοιχου κατασκευαστή, με τα παρακάτω χαρακτηριστικά : Διαστασιολόγηση των καλωδίων αυτών για την μέγιστη επιτρεπτή διατομή εισόδου DC στους αντιστροφείς, μέσω junction adaptors (4mm² σε =>2 Χ 4 mm² και προ της προσαγωγής στον αντιστροφέα, 2 Χ 4 mm² σε =>1 Χ 6 mm², για κάθε πόλο των συστοιχιών )

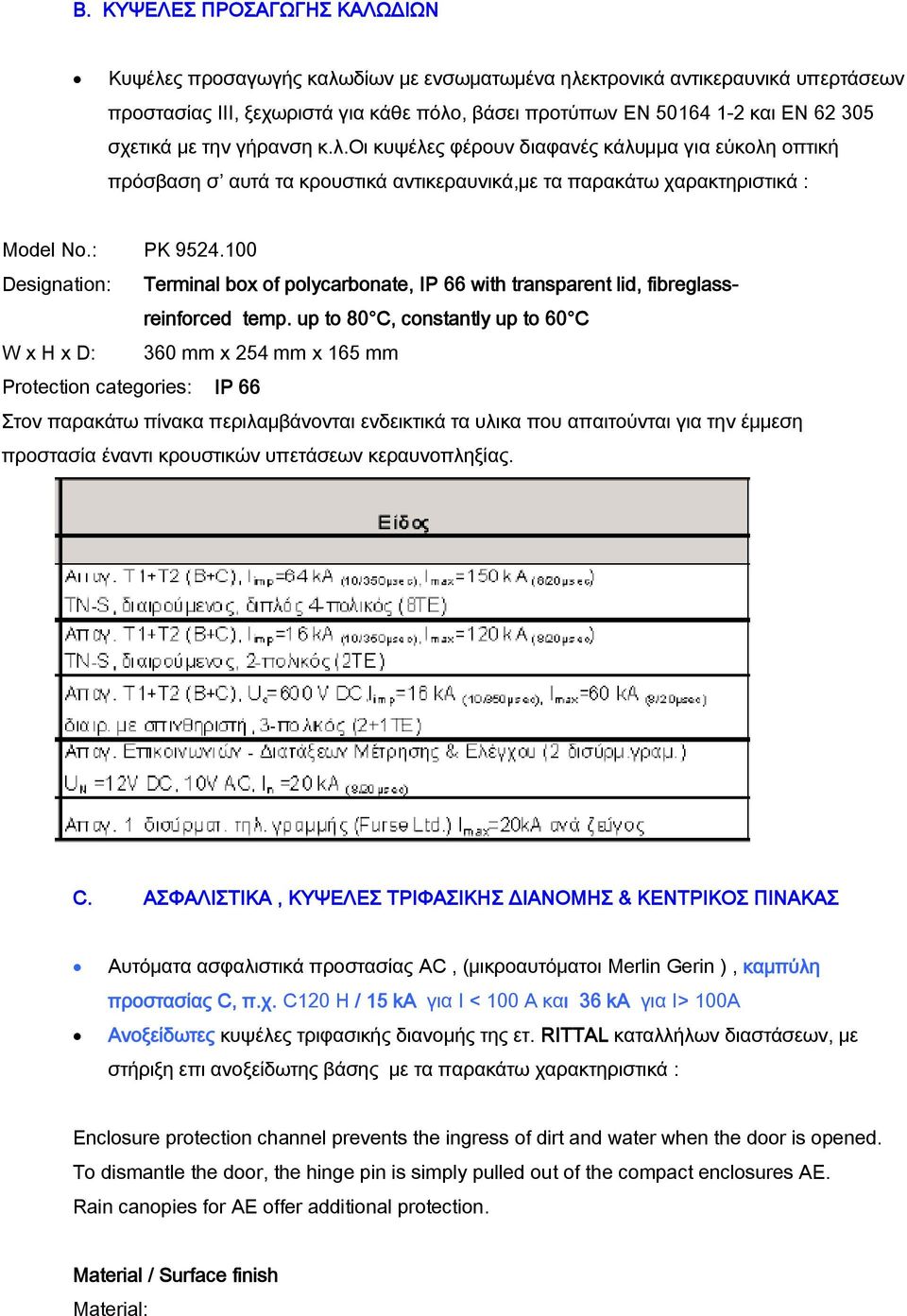

3 Β. ΚΥΨΕΛΕΣ ΠΡΟΣΑΓΩΓΗΣ ΚΑΛΩΔΙΩΝ Κυψέλες προσαγωγής καλωδίων με ενσωματωμένα ηλεκτρονικά αντικεραυνικά υπερτάσεων προστασίας ΙΙΙ, ξεχωριστά για κάθε πόλο, βάσει προτύπων ΕΝ και ΕΝ σχετικά με την γήρανση κ.λ.οι κυψέλες φέρουν διαφανές κάλυμμα για εύκολη οπτική πρόσβαση σ αυτά τα κρουστικά αντικεραυνικά,με τα παρακάτω χαρακτηριστικά : Model No.: PK Designation: Terminal box of polycarbonate, IP 66 with transparent lid, fibreglassreinforced temp. up to 80 C, constantly up to 60 C W x H x D: 360 mm x 254 mm x 165 mm Protection categories: IP 66 Στον παρακάτω πίνακα περιλαμβάνονται ενδεικτικά τα υλικα που απαιτούνται για την έμμεση προστασία έναντι κρουστικών υπετάσεων κεραυνοπληξίας. C. ΑΣΦΑΛΙΣΤΙΚΑ, ΚΥΨΕΛΕΣ ΤΡΙΦΑΣΙΚΗΣ ΔΙΑΝΟΜΗΣ & ΚΕΝΤΡΙΚΟΣ ΠΙΝΑΚΑΣ Αυτόματα ασφαλιστικά προστασίας AC, (μικροαυτόματοι Merlin Gerin ), καμπύλη προστασίας C, π.χ. C120 H / 15 ka για Ι < 100 Α και 36 ka για Ι> 100Α Ανοξείδωτες κυψέλες τριφασικής διανομής της ετ. RITTAL καταλλήλων διαστάσεων, με στήριξη επι ανοξείδωτης βάσης με τα παρακάτω χαρακτηριστικά : Enclosure protection channel prevents the ingress of dirt and water when the door is opened. To dismantle the door, the hinge pin is simply pulled out of the compact enclosures AE. Rain canopies for AE offer additional protection. Material / Surface finish Material:

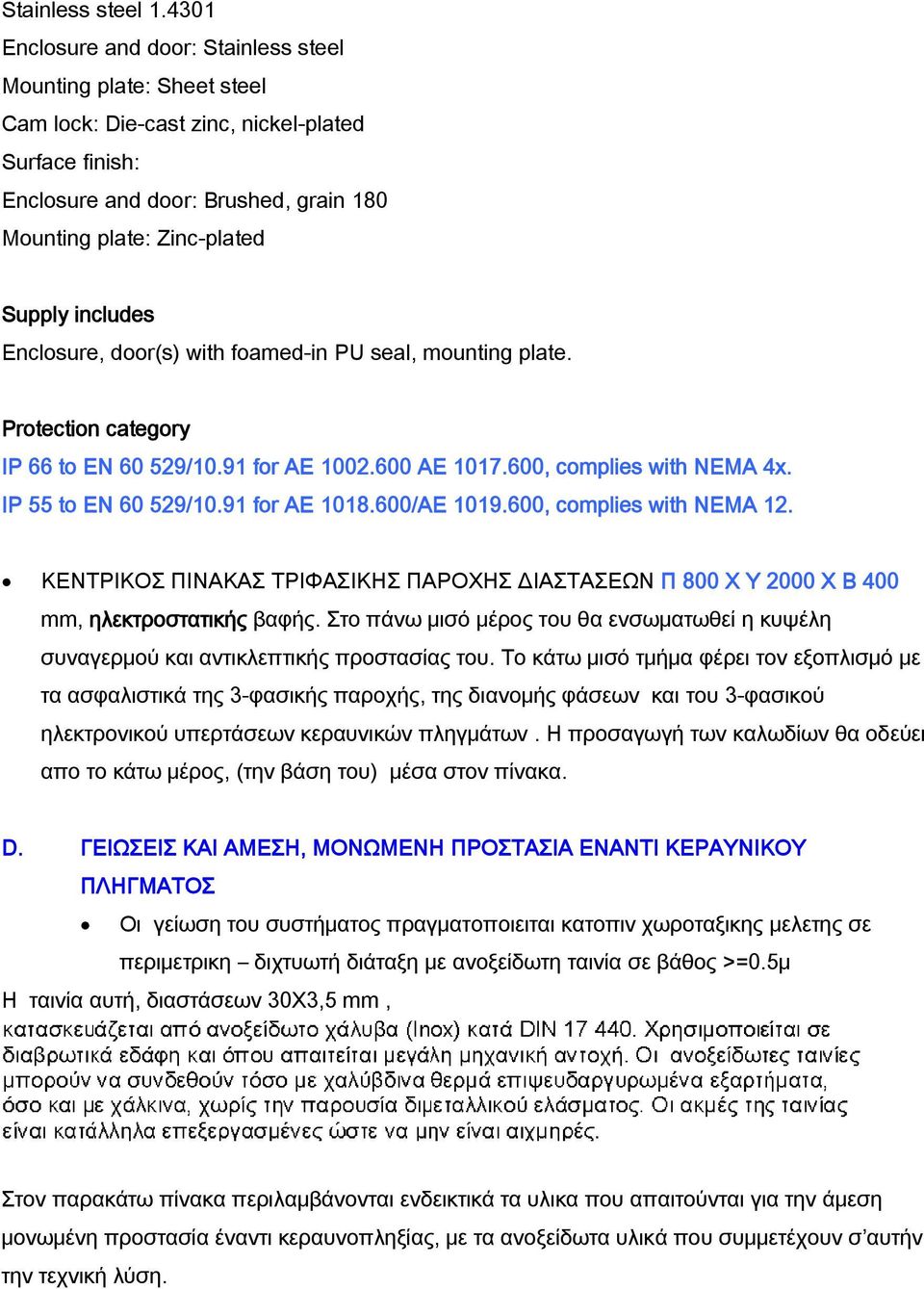

4 Stainless steel Enclosure and door: Stainless steel Mounting plate: Sheet steel Cam lock: Die-cast zinc, nickel-plated Surface finish: Enclosure and door: Brushed, grain 180 Mounting plate: Zinc-plated Supply includes Enclosure, door(s) with foamed-in PU seal, mounting plate. Protection category IP 66 to EN /10.91 for AE AE , complies with NEMA 4x. IP 55 to EN /10.91 for AE /AE , complies with NEMA 12. ΚΕΝΤΡΙΚΟΣ ΠΙΝΑΚΑΣ ΤΡΙΦΑΣΙΚΗΣ ΠΑΡΟΧΗΣ ΔΙΑΣΤΑΣΕΩΝ Π 800 Χ Υ 2000 Χ Β 400 mm, ηλεκτροστατικής βαφής. Στο πάνω μισό μέρος του θα ενσωματωθεί η κυψέλη συναγερμού και αντικλεπτικής προστασίας του. Το κάτω μισό τμήμα φέρει τον εξοπλισμό με τα ασφαλιστικά της 3-φασικής παροχής, της διανομής φάσεων και του 3-φασικού ηλεκτρονικού υπερτάσεων κεραυνικών πληγμάτων. Η προσαγωγή των καλωδίων θα οδεύει απο το κάτω μέρος, (την βάση του) μέσα στον πίνακα. D. ΓΕΙΩΣΕΙΣ ΚΑΙ ΑΜΕΣΗ, ΜΟΝΩΜΕΝΗ ΠΡΟΣΤΑΣΙΑ ΕΝΑΝΤΙ ΚΕΡΑΥΝΙΚΟΥ ΠΛΗΓΜΑΤΟΣ Οι γείωση του συστήματος πραγματοποιειται κατοπιν χωροταξικης μελετης σε περιμετρικη διχτυωτή διάταξη με ανοξείδωτη ταινία σε βάθος >=0.5μ Η ταινία αυτή, διαστάσεων 30Χ3,5 mm, Στον παρακάτω πίνακα περιλαμβάνονται ενδεικτικά τα υλικα που απαιτούνται για την άμεση μονωμένη προστασία έναντι κεραυνοπληξίας, με τα ανοξείδωτα υλικά που συμμετέχουν σ αυτήν την τεχνική λύση.

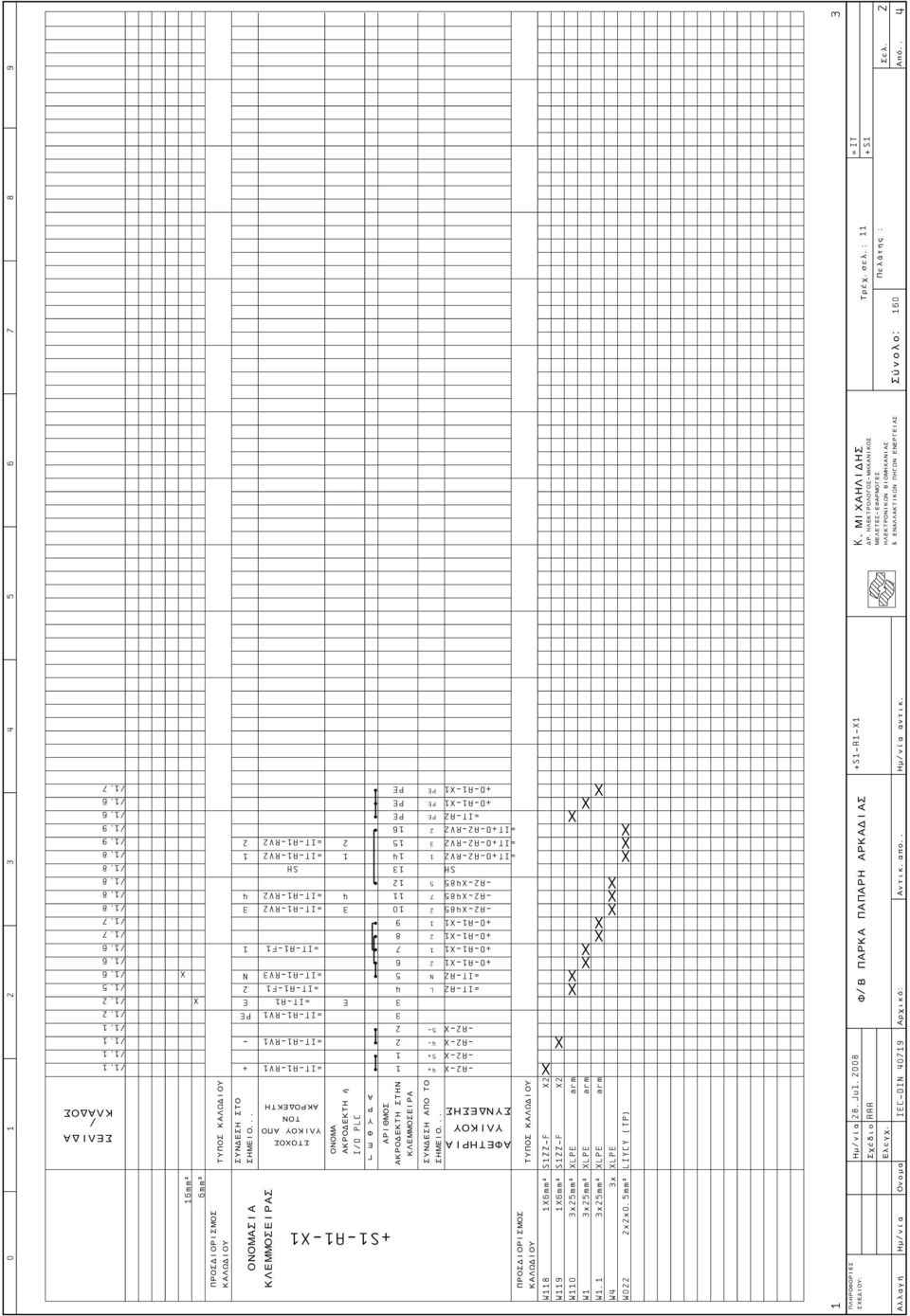

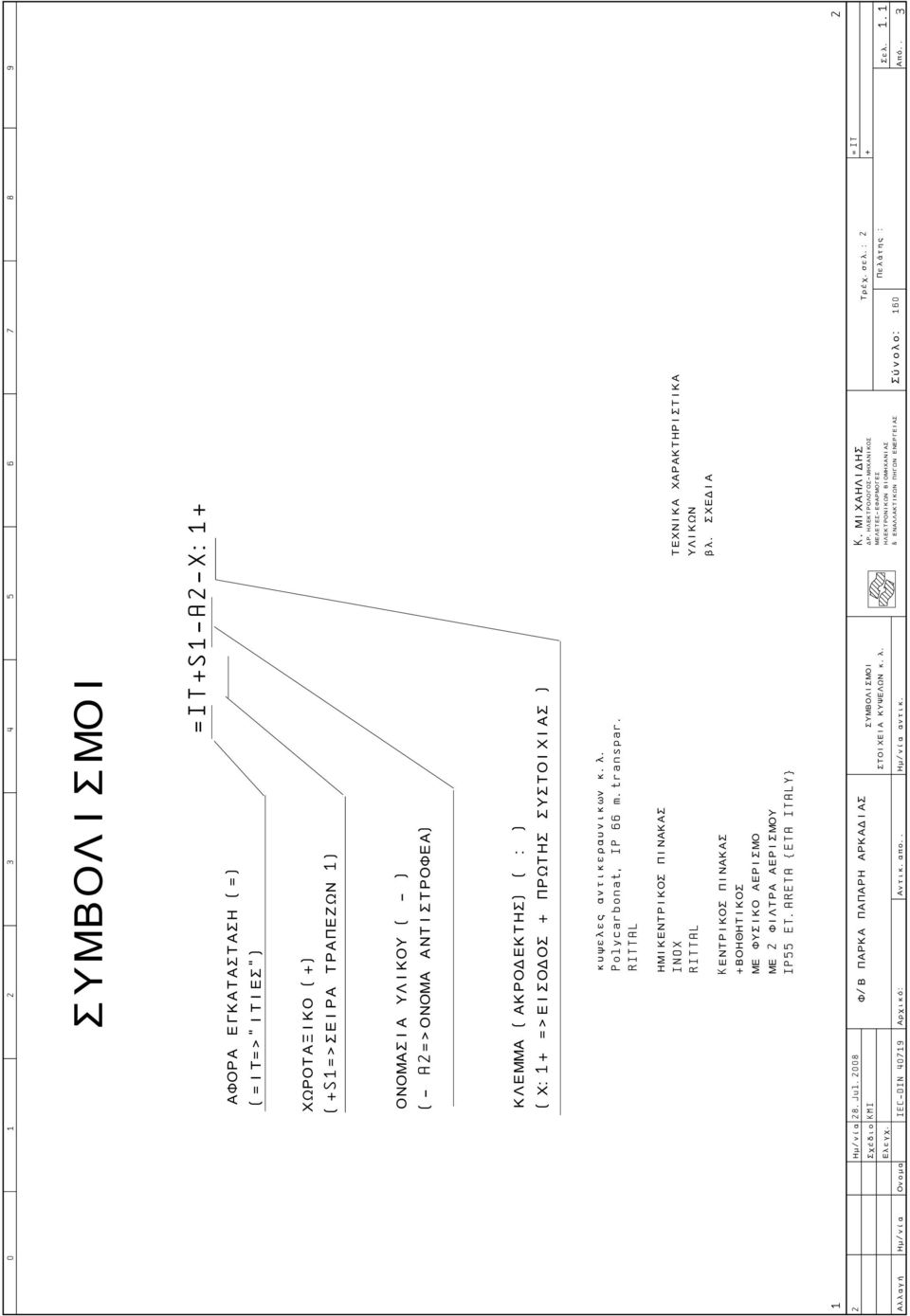

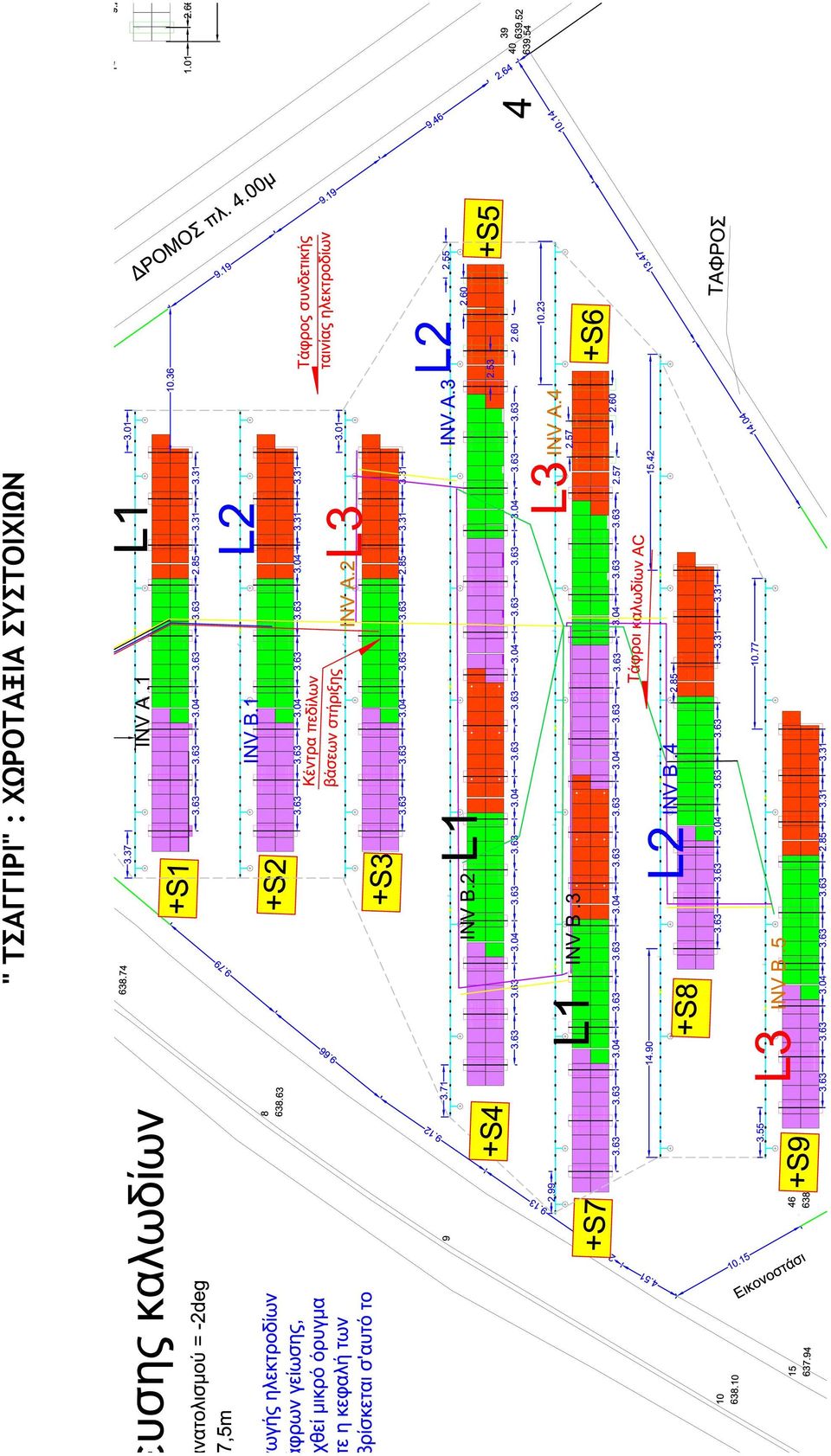

5 E. ΣΧΕΔΙΑΣΜΟΣ, DOCUMENTATION (βλ. Παραδείγματα) Λεπτομερής και Πλήρης ηλεκτρολογικός σχεδιασμός που περιλαμβάνει (ΒΛ.ΠΑΡΑΔΕΙΓΜΑΤΑ) Α. Χωροταξία υλικών και συσκευών Β. Σχεδιαστική ονοματολογία συσκευών και υλικών κατά IEC, DIN C. Ονοματολογία (αρίθμηση) και Πίνακες καλωδίων με διατομές D. Πίνακα υλικών Ε. Πίνακες ακροδεκτών (κλεμμοσειρών) F. Χωροταξία πλαισίων,συστοιχιών και όδευσης καλωδίων

6

7

8

9

10

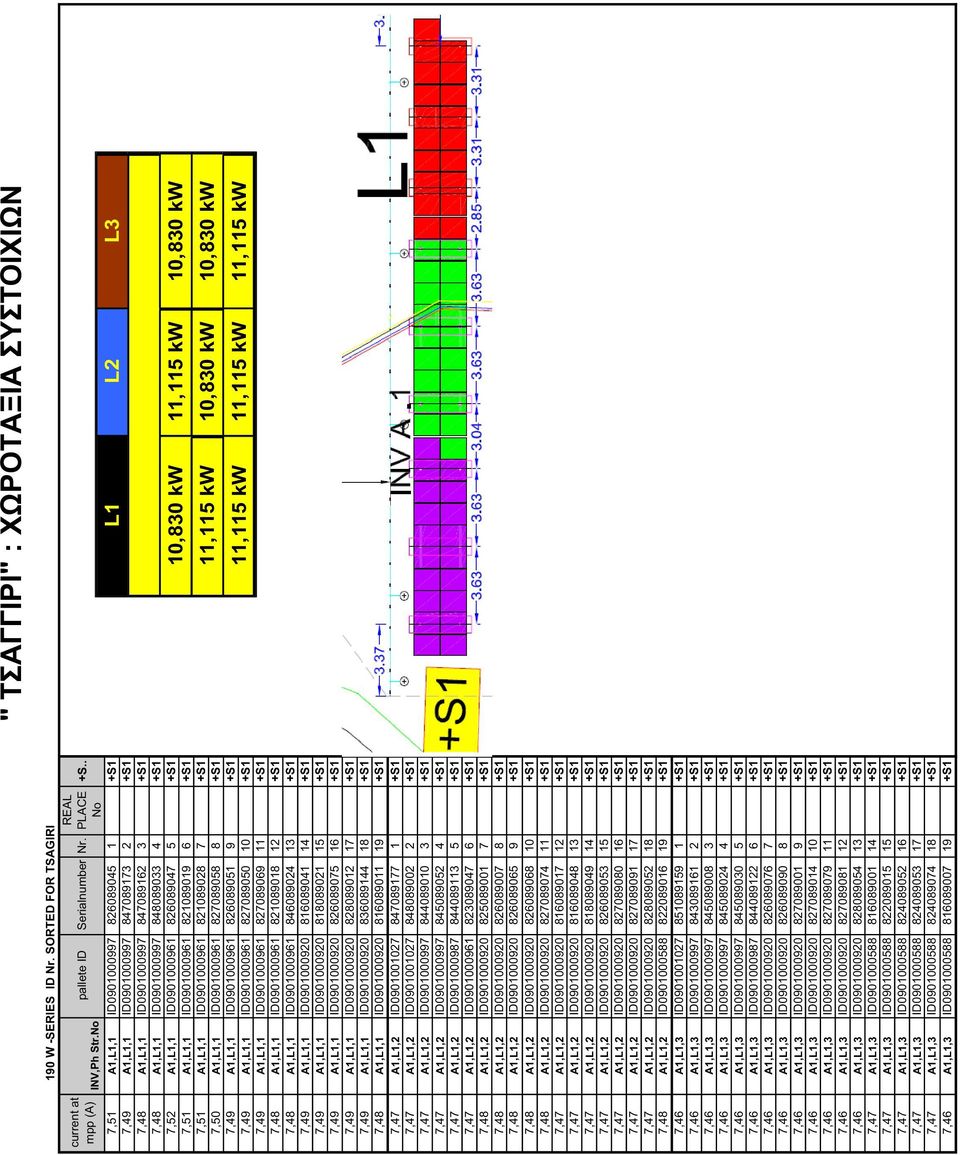

11 current at mpp (A) 190 W -SERIES ID Nr. SORTED FOR TSAGIRI INV,Ph Str.No pallete ID Serialnumber Nr. REAL PLACE No +S.. 7,51 A1,L1,1 ID S1 7,49 A1,L1,1 ID S1 7,48 A1,L1,1 ID S1 7,48 A1,L1,1 ID S1 7,52 A1,L1,1 ID S1 7,51 A1,L1,1 ID S1 7,51 A1,L1,1 ID S1 7,50 A1,L1,1 ID S1 7,49 A1,L1,1 ID S1 7,49 A1,L1,1 ID S1 7,49 A1,L1,1 ID S1 7,48 A1,L1,1 ID S1 7,48 A1,L1,1 ID S1 7,49 A1,L1,1 ID S1 7,49 A1,L1,1 ID S1 7,49 A1,L1,1 ID S1 7,49 A1,L1,1 ID S1 7,49 A1,L1,1 ID S1 7,48 A1,L1,1 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,48 A1,L1,2 ID S1 7,48 A1,L1,2 ID S1 7,48 A1,L1,2 ID S1 7,48 A1,L1,2 ID S1 7,48 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,47 A1,L1,2 ID S1 7,48 A1,L1,2 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 7,47 A1,L1,3 ID S1 7,47 A1,L1,3 ID S1 7,47 A1,L1,3 ID S1 7,47 A1,L1,3 ID S1 7,47 A1,L1,3 ID S1 7,46 A1,L1,3 ID S1 " " : L1 L2 L3 10,830 kw 11,115 kw 10,830 kw 11,115 kw 10,830 kw 10,830 kw 11,115 kw 11,115 kw 11,115 kw

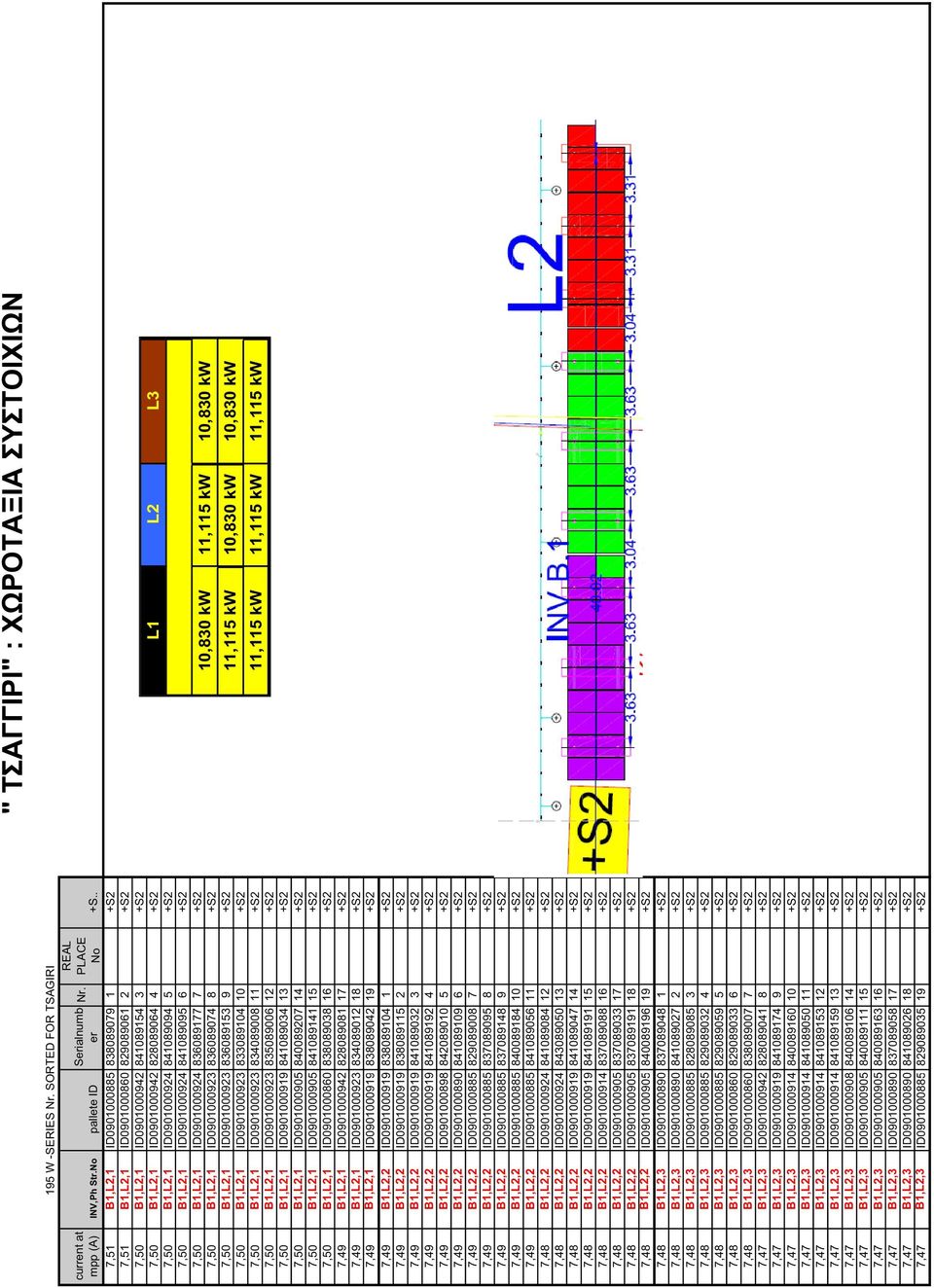

12 195 W -SERIES Nr. SORTED FOR TSAGIRI current at mpp (A) INV,Ph Str.No pallete ID Serialnumb er Nr. REAL PLACE No +S.. 7,51 B1,L2,1 ID S2 7,51 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,50 B1,L2,1 ID S2 7,49 B1,L2,1 ID S2 7,49 B1,L2,1 ID S2 7,49 B1,L2,1 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,49 B1,L2,2 ID S2 7,48 B1,L2,2 ID S2 7,48 B1,L2,2 ID S2 7,48 B1,L2,2 ID S2 7,48 B1,L2,2 ID S2 7,48 B1,L2,2 ID S2 7,48 B1,L2,2 ID S2 7,48 B1,L2,2 ID S2 7,48 B1,L2,2 ID S2 7,48 B1,L2,3 ID S2 7,48 B1,L2,3 ID S2 7,48 B1,L2,3 ID S2 7,48 B1,L2,3 ID S2 7,48 B1,L2,3 ID S2 7,48 B1,L2,3 ID S2 7,48 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 7,47 B1,L2,3 ID S2 " " : L1 L2 L3 10,830 kw 11,115 kw 10,830 kw 11,115 kw 10,830 kw 10,830 kw 11,115 kw 11,115 kw 11,115 kw

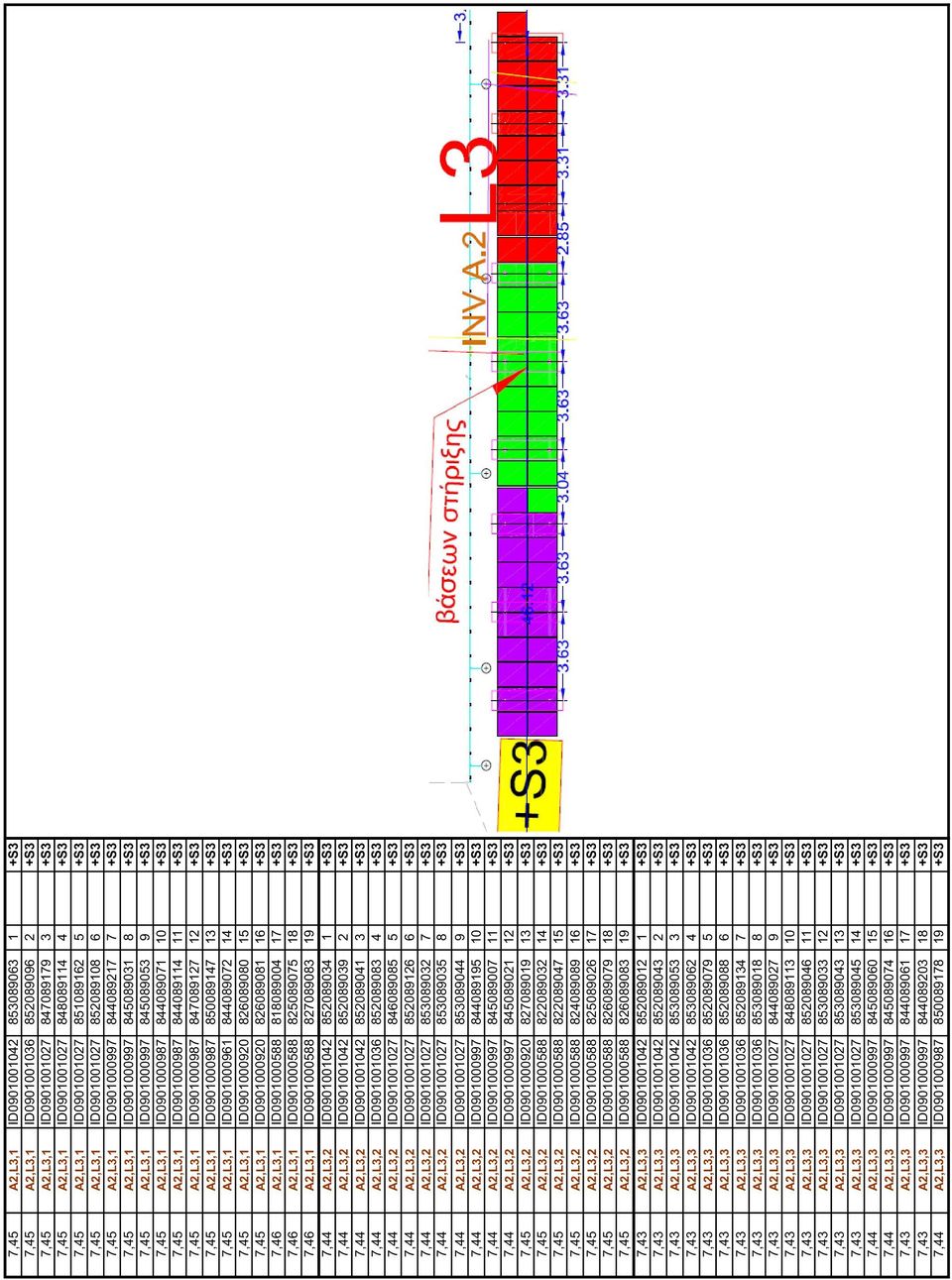

13 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,45 A2,L3,1 ID S3 7,46 A2,L3,1 ID S3 7,46 A2,L3,1 ID S3 7,46 A2,L3,1 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,44 A2,L3,2 ID S3 7,45 A2,L3,2 ID S3 7,45 A2,L3,2 ID S3 7,45 A2,L3,2 ID S3 7,45 A2,L3,2 ID S3 7,45 A2,L3,2 ID S3 7,45 A2,L3,2 ID S3 7,45 A2,L3,2 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,44 A2,L3,3 ID S3 7,44 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,43 A2,L3,3 ID S3 7,44 A2,L3,3 ID S3
