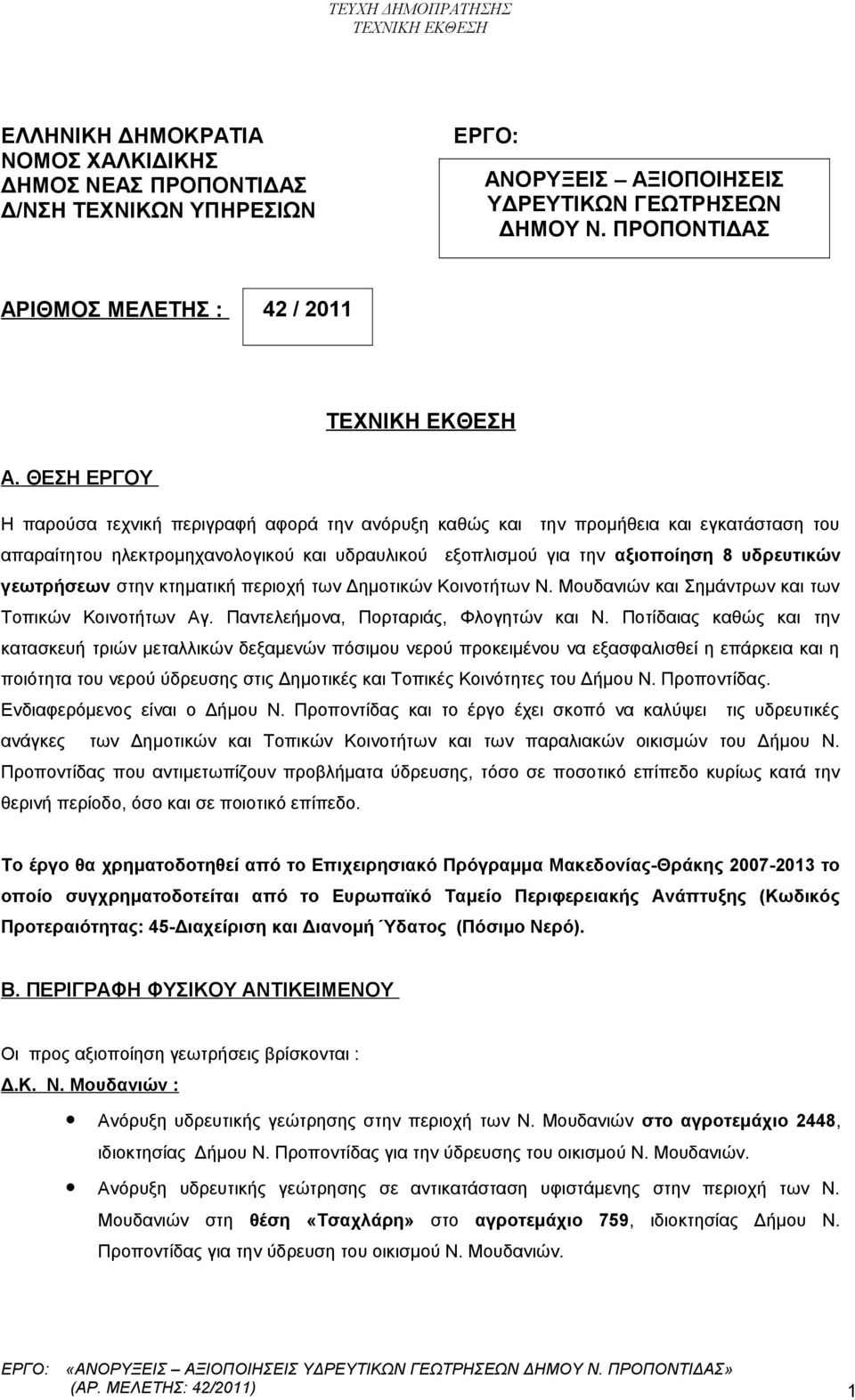

1 ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ ΝΟΜΟΣ ΧΑΛΚΙΔΙΚΗΣ ΔΗΜΟΣ ΝΕΑΣ ΠΡΟΠΟΝΤΙΔΑΣ Δ/ΝΣΗ ΤΕΧΝΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΑΝΟΡΥΞΕΙΣ ΑΞΙΟΠΟΙΗΣΕΙΣ ΥΔΡΕΥΤΙΚΩΝ ΓΕΩΤΡΗΣΕΩΝ ΔΗΜΟΥ Ν. ΠΡΟΠΟΝΤΙΔΑΣ ΑΡΙΘΜΟΣ ΜΕΛΕΤΗΣ : 42 / 2011 Α. ΘΕΣΗ ΕΡΓΟΥ Η παρούσα τεχνική περιγραφή αφορά την ανόρυξη καθώς και την προμήθεια και εγκατάσταση του απαραίτητου ηλεκτρομηχανολογικού και υδραυλικού εξοπλισμού για την αξιοποίηση 8 υδρευτικών γεωτρήσεων στην κτηματική περιοχή των Δημοτικών Κοινοτήτων Ν. Μουδανιών και Σημάντρων και των Τοπικών Κοινοτήτων Αγ. Παντελεήμονα, Πορταριάς, Φλογητών και Ν. Ποτίδαιας καθώς και την κατασκευή τριών μεταλλικών δεξαμενών πόσιμου νερού προκειμένου να εξασφαλισθεί η επάρκεια και η ποιότητα του νερού ύδρευσης στις Δημοτικές και Τοπικές Κοινότητες του Δήμου Ν. Προποντίδας. Ενδιαφερόμενος είναι ο Δήμου Ν. Προποντίδας και το έργο έχει σκοπό να καλύψει τις υδρευτικές ανάγκες των Δημοτικών και Τοπικών Κοινοτήτων και των παραλιακών οικισμών του Δήμου Ν. Προποντίδας που αντιμετωπίζουν προβλήματα ύδρευσης, τόσο σε ποσοτικό επίπεδο κυρίως κατά την θερινή περίοδο, όσο και σε ποιοτικό επίπεδο. Το έργο θα χρηματοδοτηθεί από το Επιχειρησιακό Πρόγραμμα Μακεδονίας-Θράκης το οποίο συγχρηματοδοτείται από το Ευρωπαϊκό Ταμείο Περιφερειακής Ανάπτυξης (Κωδικός Προτεραιότητας: 45-Διαχείριση και Διανομή Ύδατος (Πόσιμο Νερό). Β. ΠΕΡΙΓΡΑΦΗ ΦΥΣΙΚΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ Οι προς αξιοποίηση γεωτρήσεις βρίσκονται : Δ.Κ. Ν. Μουδανιών : Ανόρυξη υδρευτικής γεώτρησης στην περιοχή των Ν. Μουδανιών στο αγροτεμάχιο 2448, ιδιοκτησίας Δήμου Ν. Προποντίδας για την ύδρευσης του οικισμού Ν. Μουδανιών. Ανόρυξη υδρευτικής γεώτρησης σε αντικατάσταση υφιστάμενης στην περιοχή των Ν. Μουδανιών στη θέση «Τσαχλάρη» στο αγροτεμάχιο 759, ιδιοκτησίας Δήμου Ν. Προποντίδας για την ύδρευση του οικισμού Ν. Μουδανιών. (ΑΡ. ΜΕΛΕΤΗΣ: 42/2011) 1

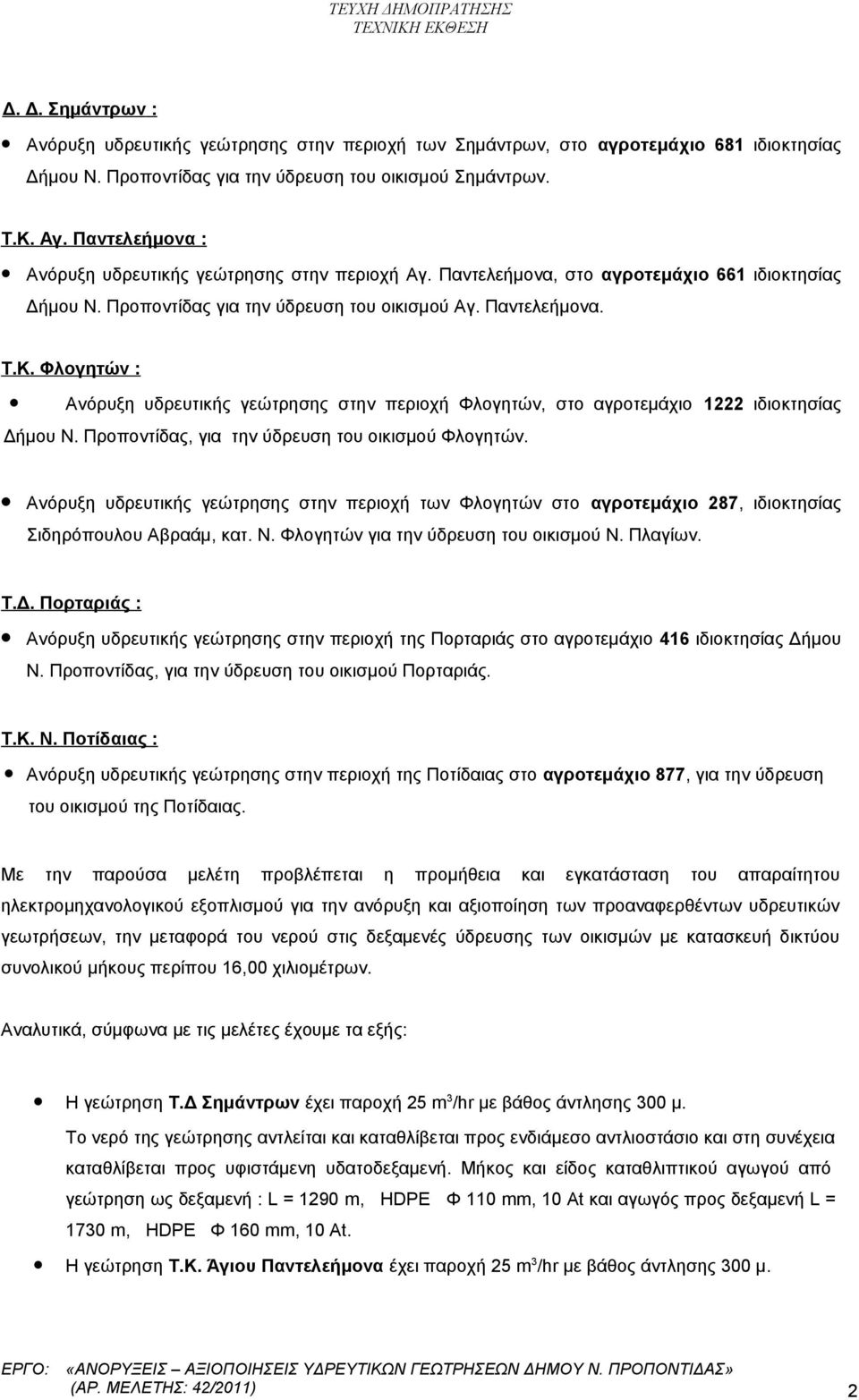

2 Δ. Δ. Σημάντρων : Ανόρυξη υδρευτικής γεώτρησης στην περιοχή των Σημάντρων, στο αγροτεμάχιο 681 ιδιοκτησίας Δήμου Ν. Προποντίδας για την ύδρευση του οικισμού Σημάντρων. Τ.Κ. Αγ. Παντελεήμονα : Ανόρυξη υδρευτικής γεώτρησης στην περιοχή Αγ. Παντελεήμονα, στο αγροτεμάχιο 661 ιδιοκτησίας Δήμου Ν. Προποντίδας για την ύδρευση του οικισμού Αγ. Παντελεήμονα. Τ.Κ. Φλογητών : Ανόρυξη υδρευτικής γεώτρησης στην περιοχή Φλογητών, στο αγροτεμάχιο 1222 ιδιοκτησίας Δήμου Ν. Προποντίδας, για την ύδρευση του οικισμού Φλογητών. Ανόρυξη υδρευτικής γεώτρησης στην περιοχή των Φλογητών στο αγροτεμάχιο 287, ιδιοκτησίας Σιδηρόπουλου Αβραάμ, κατ. Ν. Φλογητών για την ύδρευση του οικισμού Ν. Πλαγίων. Τ.Δ. Πορταριάς : Ανόρυξη υδρευτικής γεώτρησης στην περιοχή της Πορταριάς στο αγροτεμάχιο 416 ιδιοκτησίας Δήμου Ν. Προποντίδας, για την ύδρευση του οικισμού Πορταριάς. Τ.Κ. Ν. Ποτίδαιας : Ανόρυξη υδρευτικής γεώτρησης στην περιοχή της Ποτίδαιας στο αγροτεμάχιο 877, για την ύδρευση του οικισμού της Ποτίδαιας. Με την παρούσα μελέτη προβλέπεται η προμήθεια και εγκατάσταση του απαραίτητου ηλεκτρομηχανολογικού εξοπλισμού για την ανόρυξη και αξιοποίηση των προαναφερθέντων υδρευτικών γεωτρήσεων, την μεταφορά του νερού στις δεξαμενές ύδρευσης των οικισμών με κατασκευή δικτύου συνολικού μήκους περίπου 16,00 χιλιομέτρων. Αναλυτικά, σύμφωνα με τις μελέτες έχουμε τα εξής: Η γεώτρηση Τ.Δ Σημάντρων έχει παροχή 25 m 3 /hr με βάθος άντλησης 300 μ. Το νερό της γεώτρησης αντλείται και καταθλίβεται προς ενδιάμεσο αντλιοστάσιο και στη συνέχεια καταθλίβεται προς υφιστάμενη υδατοδεξαμενή. Μήκος και είδος καταθλιπτικού αγωγού από γεώτρηση ως δεξαμενή : L = 1290 m, HDPE Φ 110 mm, 10 At και αγωγός προς δεξαμενή L = 1730 m, HDPE Φ 160 mm, 10 At. Η γεώτρηση Τ.Κ. Άγιου Παντελεήμονα έχει παροχή 25 m 3 /hr με βάθος άντλησης 300 μ. (ΑΡ. ΜΕΛΕΤΗΣ: 42/2011) 2

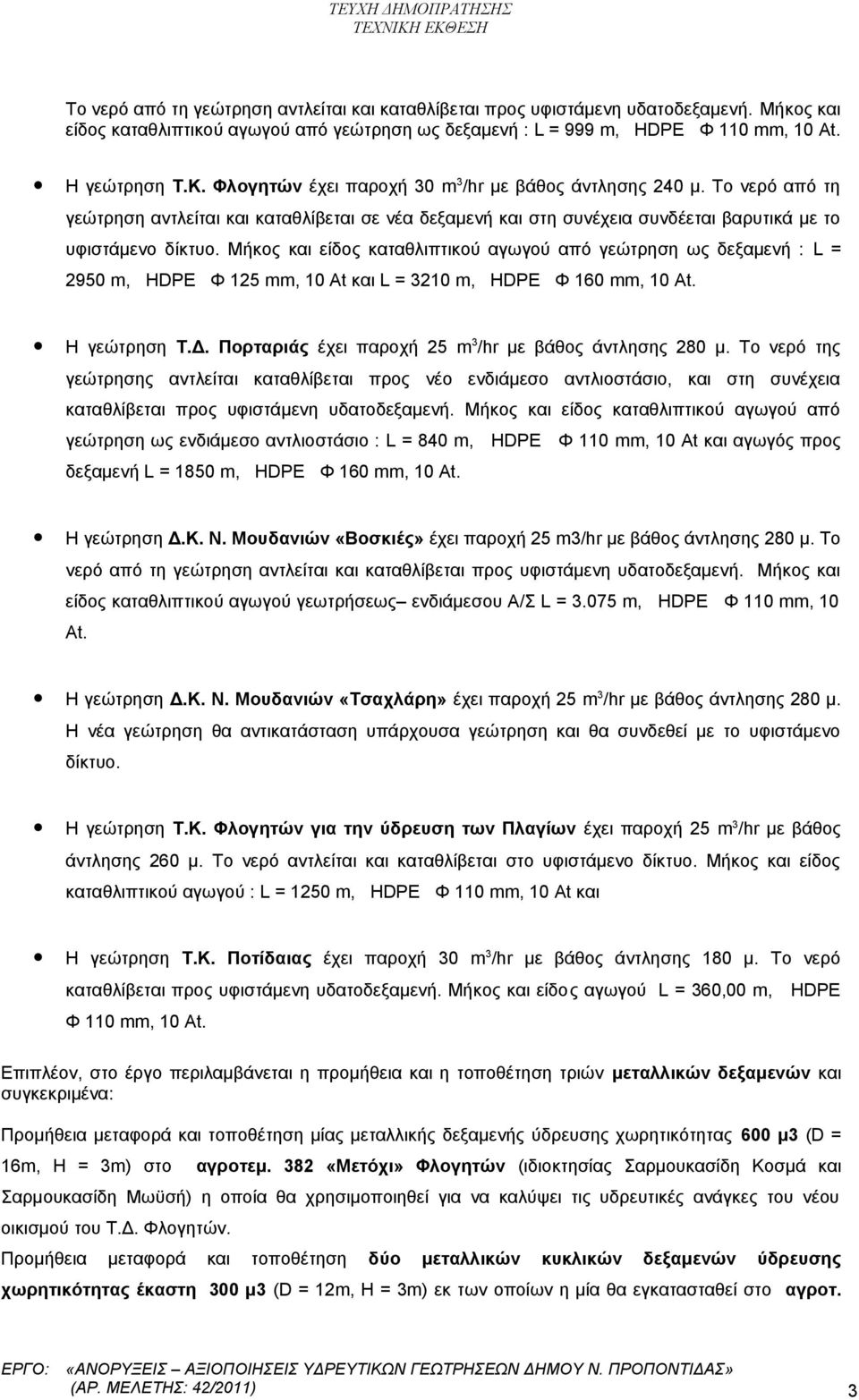

3 Το νερό από τη γεώτρηση αντλείται και καταθλίβεται προς υφιστάμενη υδατοδεξαμενή. Μήκος και είδος καταθλιπτικού αγωγού από γεώτρηση ως δεξαμενή : L = 999 m, HDPE Φ 110 mm, 10 At. Η γεώτρηση Τ.Κ. Φλογητών έχει παροχή 30 m 3 /hr με βάθος άντλησης 240 μ. Το νερό από τη γεώτρηση αντλείται και καταθλίβεται σε νέα δεξαμενή και στη συνέχεια συνδέεται βαρυτικά με το υφιστάμενο δίκτυο. Μήκος και είδος καταθλιπτικού αγωγού από γεώτρηση ως δεξαμενή : L = 2950 m, HDPE Φ 125 mm, 10 At και L = 3210 m, HDPE Φ 160 mm, 10 At. Η γεώτρηση Τ.Δ. Πορταριάς έχει παροχή 25 m 3 /hr με βάθος άντλησης 280 μ. Το νερό της γεώτρησης αντλείται καταθλίβεται προς νέο ενδιάμεσο αντλιοστάσιο, και στη συνέχεια καταθλίβεται προς υφιστάμενη υδατοδεξαμενή. Μήκος και είδος καταθλιπτικού αγωγού από γεώτρηση ως ενδιάμεσο αντλιοστάσιο : L = 840 m, HDPE Φ 110 mm, 10 At και αγωγός προς δεξαμενή L = 1850 m, HDPE Φ 160 mm, 10 At. Η γεώτρηση Δ.Κ. Ν. Μουδανιών «Βοσκιές» έχει παροχή 25 m3/hr με βάθος άντλησης 280 μ. Το νερό από τη γεώτρηση αντλείται και καταθλίβεται προς υφιστάμενη υδατοδεξαμενή. Μήκος και είδος καταθλιπτικού αγωγού γεωτρήσεως ενδιάμεσου Α/Σ L = m, HDPE Φ 110 mm, 10 At. Η γεώτρηση Δ.Κ. Ν. Μουδανιών «Τσαχλάρη» έχει παροχή 25 m 3 /hr με βάθος άντλησης 280 μ. Η νέα γεώτρηση θα αντικατάσταση υπάρχουσα γεώτρηση και θα συνδεθεί με το υφιστάμενο δίκτυο. Η γεώτρηση Τ.Κ. Φλογητών για την ύδρευση των Πλαγίων έχει παροχή 25 m 3 /hr με βάθος άντλησης 260 μ. Το νερό αντλείται και καταθλίβεται στο υφιστάμενο δίκτυο. Μήκος και είδος καταθλιπτικού αγωγού : L = 1250 m, HDPE Φ 110 mm, 10 At και Η γεώτρηση Τ.Κ. Ποτίδαιας έχει παροχή 30 m 3 /hr με βάθος άντλησης 180 μ. Το νερό καταθλίβεται προς υφιστάμενη υδατοδεξαμενή. Μήκος και είδος αγωγού L = 360,00 m, HDPE Φ 110 mm, 10 At. Επιπλέον, στο έργο περιλαμβάνεται η προμήθεια και η τοποθέτηση τριών μεταλλικών δεξαμενών και συγκεκριμένα: Προμήθεια μεταφορά και τοποθέτηση μίας μεταλλικής δεξαμενής ύδρευσης χωρητικότητας 600 μ3 (D = 16m, H = 3m) στο αγροτεμ. 382 «Μετόχι» Φλογητών (ιδιοκτησίας Σαρμουκασίδη Κοσμά και Σαρμουκασίδη Μωϋσή) η οποία θα χρησιμοποιηθεί για να καλύψει τις υδρευτικές ανάγκες του νέου οικισμού του Τ.Δ. Φλογητών. Προμήθεια μεταφορά και τοποθέτηση δύο μεταλλικών κυκλικών δεξαμενών ύδρευσης χωρητικότητας έκαστη 300 μ3 (D = 12m, H = 3m) εκ των οποίων η μία θα εγκατασταθεί στο αγροτ. (ΑΡ. ΜΕΛΕΤΗΣ: 42/2011) 3

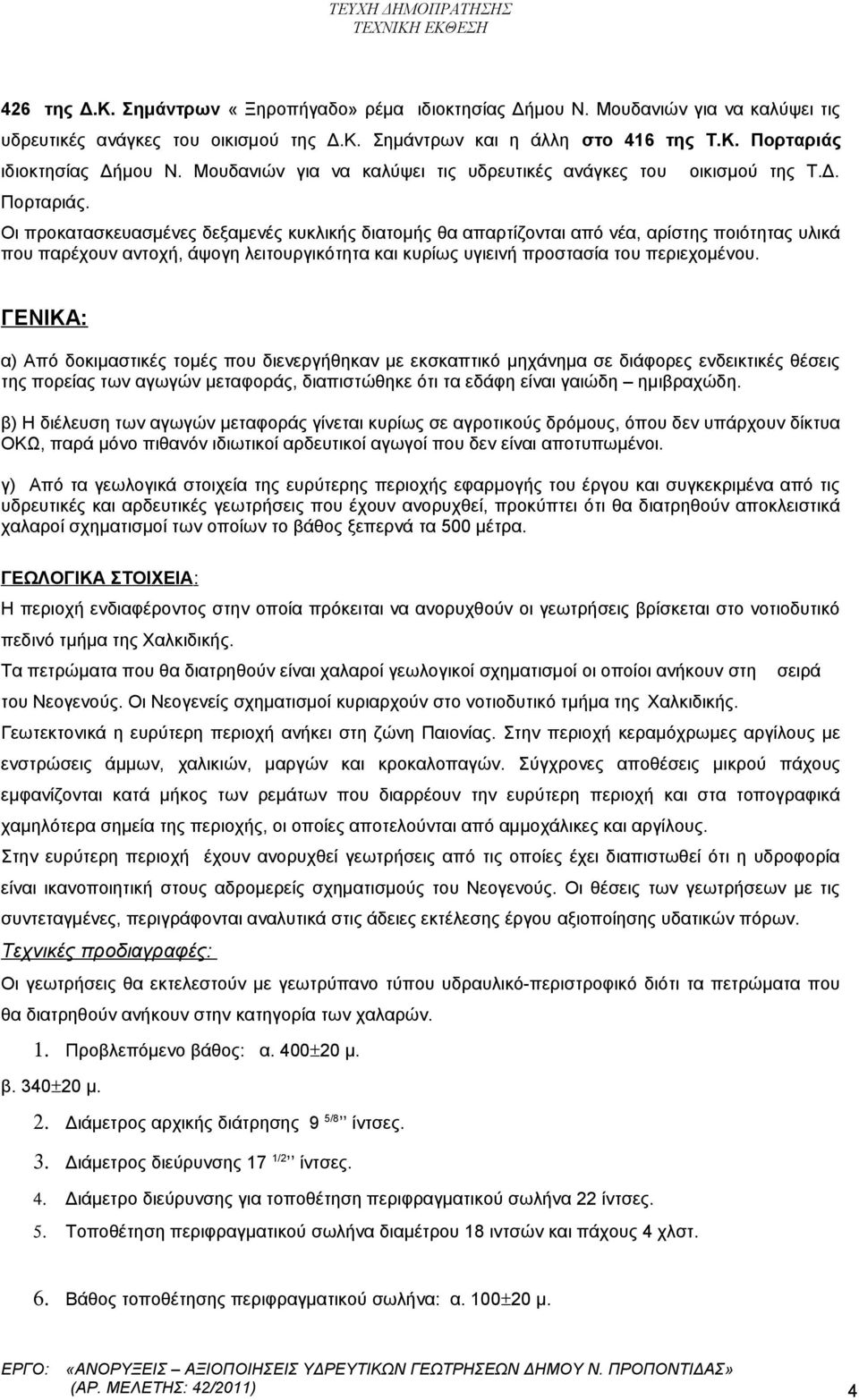

4 426 της Δ.Κ. Σημάντρων «Ξηροπήγαδο» ρέμα ιδιοκτησίας Δήμου Ν. Μουδανιών για να καλύψει τις υδρευτικές ανάγκες του οικισμού της Δ.Κ. Σημάντρων και η άλλη στο 416 της Τ.Κ. Πορταριάς ιδιοκτησίας Δήμου Ν. Μουδανιών για να καλύψει τις υδρευτικές ανάγκες του Πορταριάς. οικισμού της Τ.Δ. Οι προκατασκευασμένες δεξαμενές κυκλικής διατομής θα απαρτίζονται από νέα, αρίστης ποιότητας υλικά που παρέχουν αντοχή, άψογη λειτουργικότητα και κυρίως υγιεινή προστασία του περιεχομένου. ΓΕΝΙΚΑ: α) Από δοκιμαστικές τομές που διενεργήθηκαν με εκσκαπτικό μηχάνημα σε διάφορες ενδεικτικές θέσεις της πορείας των αγωγών μεταφοράς, διαπιστώθηκε ότι τα εδάφη είναι γαιώδη ημιβραχώδη. β) Η διέλευση των αγωγών μεταφοράς γίνεται κυρίως σε αγροτικούς δρόμους, όπου δεν υπάρχουν δίκτυα ΟΚΩ, παρά μόνο πιθανόν ιδιωτικοί αρδευτικοί αγωγοί που δεν είναι αποτυπωμένοι. γ) Από τα γεωλογικά στοιχεία της ευρύτερης περιοχής εφαρμογής του έργου και συγκεκριμένα από τις υδρευτικές και αρδευτικές γεωτρήσεις που έχουν ανορυχθεί, προκύπτει ότι θα διατρηθούν αποκλειστικά χαλαροί σχηματισμοί των οποίων το βάθος ξεπερνά τα 500 μέτρα. ΓΕΩΛΟΓΙΚΑ ΣΤΟΙΧΕΙΑ: Η περιοχή ενδιαφέροντος στην οποία πρόκειται να ανορυχθούν οι γεωτρήσεις βρίσκεται στο νοτιοδυτικό πεδινό τμήμα της Χαλκιδικής. Τα πετρώματα που θα διατρηθούν είναι χαλαροί γεωλογικοί σχηματισμοί οι οποίοι ανήκουν στη σειρά του Νεογενούς. Οι Νεογενείς σχηματισμοί κυριαρχούν στο νοτιοδυτικό τμήμα της Χαλκιδικής. Γεωτεκτονικά η ευρύτερη περιοχή ανήκει στη ζώνη Παιονίας. Στην περιοχή κεραμόχρωμες αργίλους με ενστρώσεις άμμων, χαλικιών, μαργών και κροκαλοπαγών. Σύγχρονες αποθέσεις μικρού πάχους εμφανίζονται κατά μήκος των ρεμάτων που διαρρέουν την ευρύτερη περιοχή και στα τοπογραφικά χαμηλότερα σημεία της περιοχής, οι οποίες αποτελούνται από αμμοχάλικες και αργίλους. Στην ευρύτερη περιοχή έχουν ανορυχθεί γεωτρήσεις από τις οποίες έχει διαπιστωθεί ότι η υδροφορία είναι ικανοποιητική στους αδρομερείς σχηματισμούς του Νεογενούς. Οι θέσεις των γεωτρήσεων με τις συντεταγμένες, περιγράφονται αναλυτικά στις άδειες εκτέλεσης έργου αξιοποίησης υδατικών πόρων. Τεχνικές προδιαγραφές: Οι γεωτρήσεις θα εκτελεστούν με γεωτρύπανο τύπου υδραυλικό-περιστροφικό διότι τα πετρώματα που θα διατρηθούν ανήκουν στην κατηγορία των χαλαρών. 1. Προβλεπόμενο βάθος: α. 400±20 μ. β. 340±20 μ. 2. Διάμετρος αρχικής διάτρησης 9 5/8 ίντσες. 3. Διάμετρος διεύρυνσης 17 1/2 ίντσες. 4. Διάμετρο διεύρυνσης για τοποθέτηση περιφραγματικού σωλήνα 22 ίντσες. 5. Τοποθέτηση περιφραγματικού σωλήνα διαμέτρου 18 ιντσών και πάχους 4 χλστ. 6. Βάθος τοποθέτησης περιφραγματικού σωλήνα: α. 100±20 μ. (ΑΡ. ΜΕΛΕΤΗΣ: 42/2011) 4

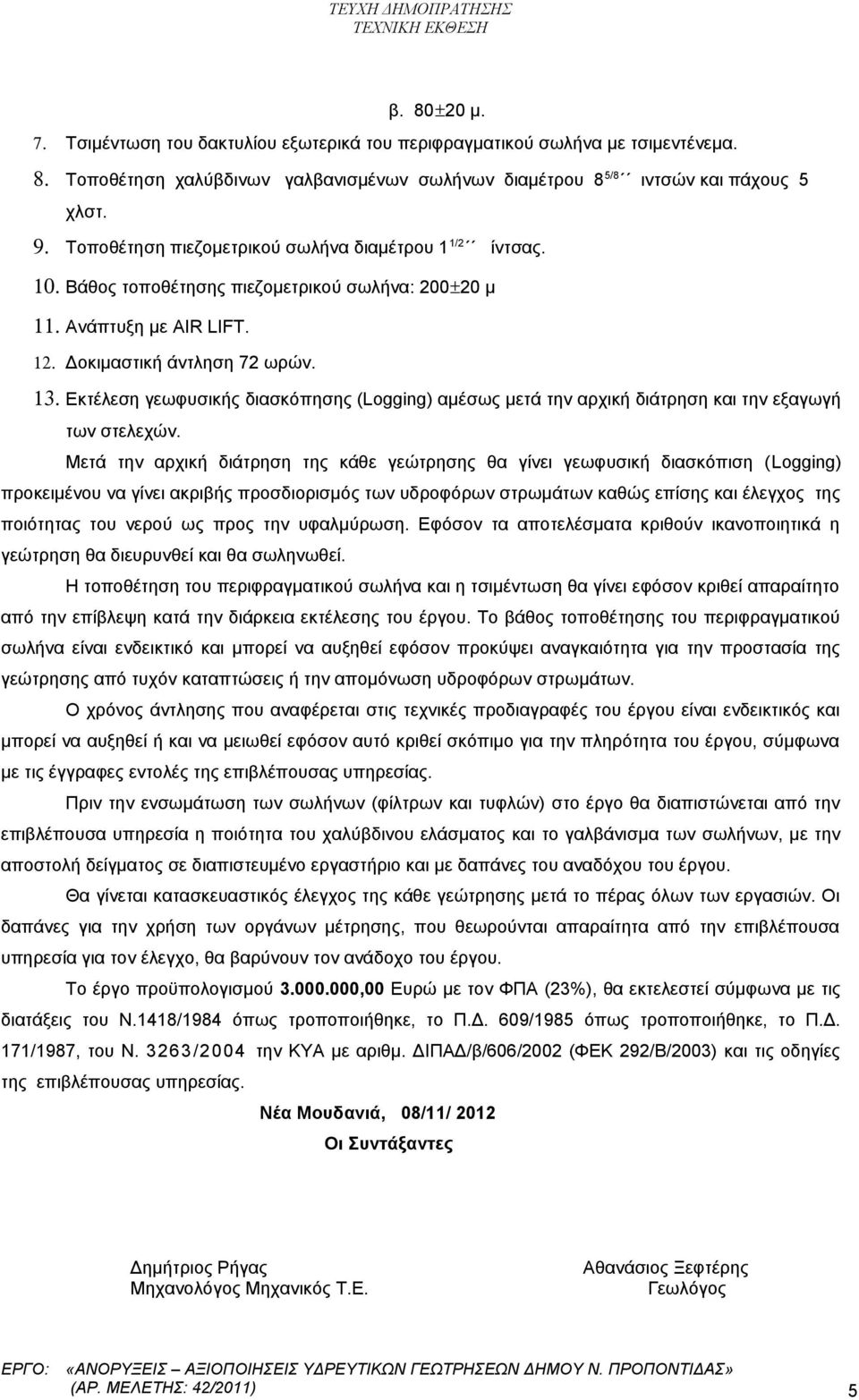

5 β. 80±20 μ. 7. Τσιμέντωση του δακτυλίου εξωτερικά του περιφραγματικού σωλήνα με τσιμεντένεμα. 8. Τοποθέτηση χαλύβδινων γαλβανισμένων σωλήνων διαμέτρου 8 5/8 ιντσών και πάχους 5 χλστ. 9. Τοποθέτηση πιεζομετρικού σωλήνα διαμέτρου 1 1/2 ίντσας. 10. Βάθος τοποθέτησης πιεζομετρικού σωλήνα: 200±20 μ 11. Ανάπτυξη με AIR LIFT. 12. Δοκιμαστική άντληση 72 ωρών. 13. Εκτέλεση γεωφυσικής διασκόπησης (Logging) αμέσως μετά την αρχική διάτρηση και την εξαγωγή των στελεχών. Μετά την αρχική διάτρηση της κάθε γεώτρησης θα γίνει γεωφυσική διασκόπιση (Logging) προκειμένου να γίνει ακριβής προσδιορισμός των υδροφόρων στρωμάτων καθώς επίσης και έλεγχος της ποιότητας του νερού ως προς την υφαλμύρωση. Εφόσον τα αποτελέσματα κριθούν ικανοποιητικά η γεώτρηση θα διευρυνθεί και θα σωληνωθεί. Η τοποθέτηση του περιφραγματικού σωλήνα και η τσιμέντωση θα γίνει εφόσον κριθεί απαραίτητο από την επίβλεψη κατά την διάρκεια εκτέλεσης του έργου. Το βάθος τοποθέτησης του περιφραγματικού σωλήνα είναι ενδεικτικό και μπορεί να αυξηθεί εφόσον προκύψει αναγκαιότητα για την προστασία της γεώτρησης από τυχόν καταπτώσεις ή την απομόνωση υδροφόρων στρωμάτων. Ο χρόνος άντλησης που αναφέρεται στις τεχνικές προδιαγραφές του έργου είναι ενδεικτικός και μπορεί να αυξηθεί ή και να μειωθεί εφόσον αυτό κριθεί σκόπιμο για την πληρότητα του έργου, σύμφωνα με τις έγγραφες εντολές της επιβλέπουσας υπηρεσίας. Πριν την ενσωμάτωση των σωλήνων (φίλτρων και τυφλών) στο έργο θα διαπιστώνεται από την επιβλέπουσα υπηρεσία η ποιότητα του χαλύβδινου ελάσματος και το γαλβάνισμα των σωλήνων, με την αποστολή δείγματος σε διαπιστευμένο εργαστήριο και με δαπάνες του αναδόχου του έργου. Θα γίνεται κατασκευαστικός έλεγχος της κάθε γεώτρησης μετά το πέρας όλων των εργασιών. Οι δαπάνες για την χρήση των οργάνων μέτρησης, που θεωρούνται απαραίτητα από την επιβλέπουσα υπηρεσία για τον έλεγχο, θα βαρύνουν τον ανάδοχο του έργου. Το έργο προϋπολογισμού ,00 Ευρώ με τον ΦΠΑ (23%), θα εκτελεστεί σύμφωνα με τις διατάξεις του Ν.1418/1984 όπως τροποποιήθηκε, το Π.Δ. 609/1985 όπως τροποποιήθηκε, το Π.Δ. 171/1987, του Ν. 3263/2004 την ΚΥΑ με αριθμ. ΔΙΠΑΔ/β/606/2002 (ΦΕΚ 292/Β/2003) και τις οδηγίες της επιβλέπουσας υπηρεσίας. Νέα Μουδανιά, 08/11/ 2012 Οι Συντάξαντες Δημήτριος Ρήγας Μηχανολόγος Μηχανικός Τ.Ε. Αθανάσιος Ξεφτέρης Γεωλόγος (ΑΡ. ΜΕΛΕΤΗΣ: 42/2011) 5
