Kabeļu nesošo konstrukciju nepieciešamās virsmas apstrādes izvēle

Transcript

1 Кabeļu trepes KS

2 Kabeļu nesošo konstrukciju nepieciešamās virsmas apstrādes izvēle Nepieciešamo virsmas apstrādi izvēlas atkarībā no atmosfēras iedarbības faktoriem kabeļus nesošās konstrukcijas uzstādīšanas vietā. Ieteicams ievērot nacionālo standartu noteikumus vai vadīties pēc EN ISO standartiem. Nepieciešamās virsmas apstrādes izvēle atkarībā no atmosfēras īpašībām pēc standarta EN ISO Apkārtējās vides apstākļu klasifikācija Korodējošās atmosfēras kategorija Ārpus telpām Telpās C1 Ļoti zema līdz 0,1 μm * C2 Zema no 0,1 līdz 0,7 μm * C3 Vidēja no 0,7 līdz 2,1 μm * C4 Augsta no 2,1 līdz 4,2 μm * C5I Ļoti augsta (industriāla) no 4,2 lidz 8,4 μm * C5M Ļoti augsta (jūras) no 4,2 līdz 8,4 μm * Atmosfēra ar zemu piesārņojuma pakāpi. Pamatā lauku apvidus. Pilsētas un industriālās zonas ar mērenu sēra dioksīda saturu atmosfērā. Jūras krasta zonas ar zemu sāls koncentrāciju. Industriālās un krasta zonas ar mērenu sāls koncentrāciju atmosfērā. Industriālās zonas ar augstu gaisa mitrumu un agresīvu atmosfēru. Krasta un piekrastes teritorijas ar augstu sāls koncentrāciju atmosfērā. Apkurināmas celtnes ar tīru atmosfēru, piem., biroji, veikali, skolas, viesnīcas. Neapkurināmas celtnes, kurās var veidoties kondensāts, piem., noliktavas, sporta zāles. Ražošanas telpas ar augstu mitrumu un nelielu gaisa piesārņojumu, piem., pārtikas rūpnīcas, veļas mazgātavas, alus darītavas, piena pārstrādes uzņēmumi. Ķīmiskās rūpniecības ražotnes, peldbaseini, krasta kuģu un laivu būves uzņēmumi. Celtnes un teritorijas, ar gandrīz nepārtrauktu kondensācijas procesu un augstu atmosfēras piesārņojumu. Nepieciešamā minimālā virsmas apstrāde Karsti cinkots lokšņu tērauds. Produkta karstā cinkošana pēc tā izgatavošanas. Produkta karstā cinkošana un krāsošana ar epoksīdu krāsām pēc tā izgatavošanas. Skābes izturīgs jeb nerūsējošs tērauds. Virsmas apstrādi izvēlas katram gadījumam īpaši. Rekomendējamie «Мека» izstrādājumi K PG, PG MEK PG, ALUMEK KRA PG, KRB PG KRC PG, CT PG WMT EG Instal InForm Unipro HDG HDG KSR80 HDG SP2.0 HDG HDG MEK HDG WMT HDG CT HDG HST HST HST HST MEK WMT HST CT HST Piezīmes: 1.Zudumu lielumi pa izvēlētajām korodējošām kategorijām ir identiski lielumiem, kas doti ISO 9223 standartā. 2.Karstās un mitrās krasta zonās zaudētais masas un biezuma lielums var pārsniegt kategorijas C5-M robežlielumus. Īpaša uzmanība jāpievērš aizsargkrāsu sistēmas izvēlei šādu zonu konstrukcijām. * Cinka kārtas zudumi viena ekspluatācijas gada laikā pēc EN ISO Saīsinājumi Meka produktu nosaukumos: PG cinkots lokšņu tērauds, rekomendējošs pielietojums: C1-C2. HDG - karsti cinkots tērauds, rekomendējošs pielietojums: C1-C4. M - cinkots un krāsots lokšņu tērauds, balts RAL9010, rekomendējošs pielietojums: C1-C2. EG - elektrogalvanizēts tērauds, rekomendējošs pielietojums: C1-C2. PURAL cinkots un ar polimēra krāsu krāsots (pelēks) tērauds, rekomendējošs pielietojums: C1-C4. HST - nerūsējošs, skābes izturīgs tērauds, rekomendējošs pielietojums: C1-C5. Alumīnijs: M - krāsots (balts), AD - anodēts. 6

3 Ieteicamā «МEKA» produktu izmantošana Atmosfēras kategorijas C1...C2 Produkti no karsti cinkota lokšņu tērauda (cinka pārklājuma biezums apm. 20 μm): Kabeļu trepes PG, K PG, ALUZN un to piederumi Gaismekļu renes MEK PG un to piederumi Kabeļu renes KRA PG, KRB PG, KRC PG un to piederumi Kabeļu renes CT PG un to piederumi Gaismekļu renes MEK M un to piederumi ar apzīmējumu M Kabeļu renes KRA M, KRB M, KRC M un to piederumi ar apzīmējumu M Produkti no galvanizēta tērauda (cinka pārklājuna biezums apm. 12 μm): Sietveida renes WMT EG un to piederumi Produkti no alumīnija: Kabeļu kanāli INSTAL CT un INSTAL FT Kontaktligzdu statīvi INSTAL SP Gaismekļu renes ALUMEK un to piederumi Gaismekļu sliedes unipro Produkti no plastmasas: Kabeļu kanāli INFORM un to piederumi Produkti no karsti cinkota un krāsota lokšņu tērauda (cinka pārklājuma biezums apm. 8 vai 20 μm + krāsa): Atmosfēras kategorijas C3...C4 Produktu karstā cinkošana pēc to izgatavošanas (cinka parklājuma biezums apm. 55 μm): Kabeļu trepes HDG, HDG, SP2.0 HDG, KSR80 HDG, HDG un to attiecīgie piederumi Gaismekļu renes MEK HDG un to piederumi Sietveida renes WMT HDG un to piederumi Kabeļu renes CT HDG un to piederumi Kabeļu trepju vāki KRL Pural Atmosfēras kategorijas C5I C5M Produkti no skābes izturīgā nerūsējošā tērauda (tikai pēc pasūtījuma): Kabeļu trepes HST, HST, HST KSF un to attiecīgie piederumi Gaismekļu renes HST MEK un to attiecīgie piederumi Sietveida renes HST WMT un to piederumi Kabeļu renes HST CT un to piederumi Produktu izvēle atbilstoši apkārtējās vides apstākļiem ir ļoti svarīga. Karsti cinkota (cinka kārtas biezums 20 μm) lokšņu tērauda produktu izmantošana industriālās un piekrastes zonās var paātrināt cinka kārtas zudumus un korozijas procesa sākšanos. Savukārt produktu izmantošana ar cinka pārklājumu 55 μm C1 vidē var būt pārāk dārgs risinājums. Papildus informācijas iegūšanai konsultēties pie sava reģiona «МEKA» pārstāvja vai rūpnīcas tehniskajā daļā. Vairāk par izmantojamiem materiāliem un virsmas apstrādēm var uzzināt lpp. Kā arī «МEKA» mājaslapā 7

4 Кabeļu trepes Kabeļu trepes ir atvērta veida kabeļu trepes ar C-veida malu profilu. Tās tiek izgatavotas no dažādiem tērauda veidiem un to aizsardzībai tiek izmantotas dažādas virsmas apstrādes metodes. Piemērotas kabeļu trepes izvēle garantē pietiekamu izstrādājumu mehānisko izturību un ilgsošu ekspluatācijas laiku atbilstošajos apkārtējās vides ekspluatācijas apstākļos. Kabeļu trepju veidi: K PG PG ALUZN Ekonomiski visizdevīgākais trepju veids montāžai iekštelpās un vieglos klimatiskos apstākļos (C1-C2). Tiek izgatavotas no karsti cinkota lokšņu tērauda, materiāla biezums- 0,75. Galvenokārt pielieto vieglām un vidējām slodzēm. Galvenokārt pielieto vidējām un mērenām slodzēm montāžai iekštelpās un vieglos klimatiskos apstākļos (C1-C2). Tiek izgatavotas no karsti cinkota lokšņu tērauda, materiāla biezums- 1,0. Tiek izgatavotas no karsti cinkota lokšņu tērauda ar alumīnija piejaukumu, materiāla biezums- 1,0. Pielieto vidējām un mērenām slodzēm montāžai iekštelpās un vieglos klimatiskos apstākļos (C1-C2). Кabeļu trepes K, un ALUZN galvenokārt tiek izmantotas tirdzniecības centros, birojos, veikalos, skolās, slimnīcās, loģistikas centros, kā arī noliktavās un industriālās telpās. HDG Galvenokārt pielieto vidējām un mērenām slodzēm montāžai industriālos un āra klimatiskajos apstākļos (C3-C4). Tiek izgatavotas no tērauda un cinkotas ar karsto iegremdēšanas metodi. Cinka pārklājuma biezums ~55µm. Tērauda materiāla biezums- 1,0. Kabeļu trepes HDG galvenokārt tiek izmantotas industriālos objektos, rūpnīcās, tuneļos un citos objektos, kur kabeļu trepēm tiek izvirzītas paaugstinātas prasības noturībai pret apkārtējo vidi un to ekspluatācijas laikam. HST Tiek izgatavotas no skābes izturīgā nerūsējošā tērauda AISI316L. Piemērotas sevišķi smagiem ekspluatācijas apstākļiem (C5-I-C5-M). Кabeļu trepes HST galvenokārt tiek izmantotas pārtikas, naftas, gāzes, papīra- celulozes un ķīmiskās rūpniecības objektos, kā arī līdzvērtīgās agresīvās vidēs piekrastes teritorijās. Kabeļu trepes var tikt izmantotas kā vertikālā tā horizontālā stāvoklī. Maksimālā pieļaujamā slodze, ja attālums starp balstiem ir 2 metri, ir 170 kg/m (izņēmums ir K ar slodzi 100 kg/m). Kabeļu trepes tiek izgatavotas platumā un 3 un 6 metru garumā. 8

5 Кabeļu trepes, KSR80 un HST Kabeļu trepes un tiek izmantotas smagos rūpnieciskos apkārtējās vides apstākļos (C3-C4). Kabeļu trepes un šīs grupas piederumi tiek izgatavoti no lokšņu tērauda un cinkotas ar karsto iegremdēšanas metodi pēc to izgatavošanas. Cinka pārklājuma biezums ~55µm (pēc standarta EN ISO 1461). Kabeļu trepju malu profilu ovālā forma nodrošina un garantē labas slodzes izturības īpašības un pietiekamu noturību arī izmanojot lielus attālumus starp balstiem. Kabeļu trepes unikālā konstrukcija, kura paaugstina trepes izturību, rada iespēju palielināt attālumu starp balstiem līdz pat 12 metriem. Kabeļu trepju grupas izstrādājumi: HDG KSR80 HDG SP2.0 HDG HDG Kabeļu trepes ar malu profila materiāla biezumu 1,0. Kabeļu trepju platums , garums 3 un 6 metri. Kabeļu trepes ar malu profila materiāla biezumu 1,0 un pastiprinātiem šķērsprofiliem. Kabeļu trepju platums , garums 6 metri. Kabeļu trepes ar malu profila materiāla biezumu 2,0, kas nodrošina papildus slodzes izturību. Tas dod iespēju palielināt attālumu starp balstiem līdz pat 5 metriem. Kabeļu trepju platums , garums 6 metri. Kabeļu trepe ar papildus pastiprinošo profilu apakšpusē, kas uzlabo slodzes izturību un ļauj palielināt attālumu starp balstiem līdz pat 12 metriem. Kabeļu trepju platums , garums 6 metri. Kabeļu trepju un sistēmas tiek izmantotas galvenokārt industriālos objektos, rūpnīcās, ostās, terminālos, elektrostacijās, tuneļos un citos objektos, kur kabeļu trepēm tiek izvirzītas paaugstinātas mehāniskās izturības prasības- gan pret trepju malu izturību, gan koncentrētai slodzei, kā arī augstām prasībām virsmas apstrādei un lielu ekspluatācijas ilgumu. HST un HST Pēc konstrukcijas analoģiski izstrādājumi un tiek izgatavoti no skābes izturīgā nerūsējošā tērauda AISI316L. Кabeļu trepes HST un HST galvenokārt tiek izmantotas pārtikas, naftas, gāzes, papīra- celulozes un ķīmiskās rūpniecības objektos, kā arī līdzvērtīgās agresīvās vidēs piekrastes teritorijās. Piemērotas sevišķi smagiem ekspluatācijas apstākļiem (C5-M). Skat. arī 6-7 un lpp. Кabeļu trepes, KSR80, SP2.0,, HST un HST var tikt izmantotas kā vertikālā tā horizontālā stāvoklī. Maksimālā pieļaujamā slodze, ja attāluma starp balstiem 2 metri, ir 270 kg/m. 9

6 Кabeļu trepes lpp. Kabeļu trepes, cinkotas, materiāla biezums 1,0 16 K Kabeļu trepes, cinkotas, materiāla biezums 0,75 16 ALUZN Kabeļu trepes, alucinkotas HDG Kabeļu trepes, karsti cinkotas 17 HST Kabeļu trepes, nerūsējošā tērauda 17 AG Stūra plāksne 33 AP, SR Atdalošie profili 34 AS ASR Balsta profili 31 AS(R)-TF Pamatnes 32 CCA, CCB Kabeļu fiksācijas skavas 41 DPA, DPB Rozešu stiprināšanas plāksnes 30 FP Pagarinošais profils 31 GT Vītņstieņi 31 HK13 Traversas JK Pagarināšanas profīls 32 KAP Aizsargvāku turētāji 39, -MK Skavas 29 KRL, SK, PSK Aizsargvāki MK Traversas 23 NL Lokanie savienojumi 22 POL Apakšējās aizsargplāksnes 34 PPU Apakšējais vāks 39 PRT Traversas 26 RTF Griestu skavas 30 SSC, SSR Savienojumi 22 TP1 Vertikālie balsti 27 TPK Traversas 26 VEF2 Vertikālais lokanais savienojums 22 VF T-veida savienojums - iekare 22 VK Sienas kronšteini 25 VKZ, VKZ-N Sienas kronšteini VK2, VK3 Sienas skavas 29 VKI Sienas kronšteini 26 VM-KS Gaismekļu stiprinājums 40 ÄF Gala stiprinājums 30 ÄP Gala nosedze 33 NL PRT VK2 VK3 PRT RTF GT VF SSR ÄF 10

7 DPA POL VEF2 PPU SSR DPB TP1 SR VEF2 AG JK SSR VF HK13 KRL GT SSC VF RTF SSC GT FP -MK TPK VF ÄP KRL KAP MK NL AP NL VK, VKZ, VKZ-N VKI NL -MK ÄP -MK 11

8 Кabeļu trepes lpp. Kabeļu trepes, karsti cinkotas HST Kabeļu trepes, nerūsējošā tērauda 18 KS90 Līkumi KST T-veida savienojumi 20 KSX X-veida savienojumi 21 KSVI Vertikālie līkumi 90, iekšējie 21 KSV Vertikālie līkumi 90, ārējie 21 AG Stūra plāksne 33 AP Atdalošie profili 34 AS(R)-TF Pamatnes 32 AS ASR Balsta profili 31 CCA, CCB Kabeļu fiksācijas skavas 41 DPA, DPB Rozešu stiprināšanas plāksnes 30 FM Pārejas savienojumi 33 FP Pagarinošais profils 31 GT Vītņstieņi 31 HK1, HK2 Vertikālie balsti 28 HK13 Traversas JK Savienotājs 32 KAP Aizsargvāku turētāji 39 Skava 29 KL Montāžas plāksnes / vāki L=51сm 30 KRL-KS Aizsargvāki 35 KRL-J KRL vāku savienojumi 39 NL, NL-TK Lokanie savienojumi 22 PK1, PK2 I-profila iekares elementi 32 PK3 Plāksne, stiprināšanai pie profila 33 POL Apakšējās aizsargplāksnes 34 PPU Apakšējie vāki 39 PSK Aizsargvāki 35 RTF Griestu skavas 30 SK Aizsargvāki 34 SMT, TB Slīdošie uzgriežņi 40 SP Gala nosegs 33 SR Vājstrāvas kanāli 34 SSR, SSU Savienojumi 22 ST Sānu balsti 28 TFP Griestu stiprinājumi 32 TP1 Vertikālie balsti 27 TP2 Vertikālie balsti TPK Traversas 26 VEF2 Vertikālais lokanais savienojums 22 VF T-veida savienojumi - iekares 22 VK Sienas kronšteini 25 VK2 Sienas skavas 29 VK3 Sienas skava 29 VKF Sienas kronšteini 25 VKZ, VKZ-N Sienas kronšteini VM-KS Gaismekļu stiprinājums 40 ÄF Gala stiprinājums 30 ÄP Gala nosedze 33 HK2 VK, VKZ, VKZ-N NL ST KL ÄF TP2 FM JK VEF2 VK2, VK3 AS Wall VK DPA ASR ÄF DPB ASR-TF AS RTF GT POL VKF TPK 12

9 13 TPK SSR TFP HK1 KRL-KST KS90 SR ÄP AP KST NL SK KAP NL PPU PSK AG VF HK13 HTK KSX TPK KS90 JK FP CCA RTF SP SSR KAP VM-KS KSVI SSR SSR KSV SSR HK13 PK1 PK2 KSV KSX KSVI KRL-KSV KRL-KSX KRL-KSVI KST KRL-KS KRL-KS90 KS90 TP1 AS

10 Кабельные Кabeļu trepes лестницы типа ÄF ÄF TP2 RS DPA AS KSF90 KRL-KS90 DPB TP2 F F VKF VK RS RS AS SMT AKM TB POL F TP2 SMT KSF VK, VKF JK ASR KS90-KSF F ASR-TF 14 VKF, VK SMT TB AS

11 Kabeļu trepes, karsti cinkotas HST Kabeļu trepes, nerūsējošā tērauda PK2 AS AG AS ASR ASR-TF CCA, CCB DPA, DPB JK F KRL-KS KRL-KS90 KSF90 lpp Stūra plāksne Atbalsta profili Pamatne Kabeļu fiksācijas skavas Rozešu stiprināšanas plāksnes Savienotājs Skava Aizsargvāki Līkuma aizsargvāki Pagriezieni 90 KSF-NL KSF-VT PK2 PSK RS KSF TP1 TP2, TP2-L, TP2-P TPK VFF- VKF ÄF Lokanais savienojums Starpposmu balsts I-profila iekares elements Aizsargvāki Bultskrūvju komplekts Vertikālie balsti Vertikālie balsti Traversas T-veida savienojums Sienas kronšteini Gala stiprinājums lpp TP2-L HK1 KRL-KS TP1 PSK KRL-J TPK CCA VFF RS JK KSF-NL TPK F KSF AG VFF KSF-VT F AS VKF 15

12 Kods Tips Iepak. Mērv. Garums m/gab K Kabeļu trepes KS Kabeļu trepes L=6000 PG. Garums 6 m, maksimāli pieļaujamā slodze 170 kg/m, ja attālums starp atbalstiem ir 2 m. PG - Cinkots lokšņu tērauds. Cinka pārklājuma biezums ~20 µm. Rekomendējošs pielietojums: C1-C2. Loksnes biezums () L=6000 PG 60 m L=6000 PG 60 m L=6000 PG 60 m L=6000 PG 60 m L=6000 PG 60 m Kabeļu trepes L=4000 PG. Garums 4 m, maksimāli pieļaujamā slodze 170 kg/m, ja attālums starp atbalstiem ir 2 m. PG - Cinkots lokšņu tērauds. Cinka pārklājuma biezums ~20 µm. Rekomendējošs pielietojums: C1-C2. Loksnes biezums () L=4000 PG 40 m L=4000 PG 40 m L=4000 PG 40 m L=4000 PG 40 m L=4000 PG 40 m Kabeļu trepes L=3000 PG. Garums 3 m, maksimāli pieļaujamā slodze 170 kg/m, ja attālums starp atbalstiem ir 2 m. PG - Cinkots lokšņu tērauds. Cinka pārklājuma biezums ~20 µm. Rekomendējošs pielietojums: C1-C2. Loksnes biezums () L=3000 PG 30 m L=3000 PG 30 m L=3000 PG 30 m L=3000 PG 30 m L=3000 PG 30 m Kabeļu trepes K L=6000 PG. Garums 6 m, maksimāli pieļaujamā slodze 100 kg/m, ja attālums starp atbalstiem ir 2 m. PG - Cinkots lokšņu tērauds. Cinka pārklājuma biezums ~20 µm. Rekomendējošs pielietojums: C1-C2. Loksnes biezums () K L=6000 PG 60 m K L=6000 PG 60 m K L=6000 PG 60 m K L=6000 PG 60 m K L=6000 PG 60 m Kabeļu trepes K L=3000 PG. Garums 3 m, maksimāli pieļaujamā slodze 100 kg/m, ja attālums starp atbalstiem ir 2 m. PG - Cinkots lokšņu tērauds. Cinka pārklājuma biezums ~20 µm. Rekomendējošs pielietojums: C1-C2. Loksnes biezums () K L=3000 PG 30 m K L=3000 PG 30 m K L=3000 PG 30 m K L=3000 PG 30 m K L=3000 PG 30 m Kabeļu trepes L=6000 ALUZN. Garums 6 m, maksimāli pieļaujamā slodze 170 kg/m, ja attālums starp atbalstiem ir 2 m. Aluzink lokšņu tērauds. Rekomendējošs pielietojums: C1-C2. Loksnes biezums () L=6000 ALUZN 60 m L=6000 ALUZN 60 m L=6000 ALUZN 60 m L=6000 ALUZN 60 m L=6000 ALUZN 60 m Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 16

13 Kods Tips Iepak. Mērv. Garums m/gab Kabeļu trepes L=3000 ALUZN. Garums 3 m, maksimāli pieļaujamā slodze 170 kg/m, ja attālums starp atbalstiem ir 2 m. Aluzink lokšņu tērauds. Loksnes Rekomendējošs pielietojums: C1-C2. biezums () L=3000 ALUZN 30 m L=3000 ALUZN 30 m L=3000 ALUZN 30 m L=3000 ALUZN 30 m L=3000 ALUZN 30 m Kabeļu trepes L=6000 HDG. Garums 6 m, maksimāli pieļaujamā slodze 170 kg/m, ja attālums starp atbalstiem ir 2 m. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C4. Loksnes biezums () L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m Kabeļu trepes L=3000 HDG. Garums 3 m, maksimāli pieļaujamā slodze 170 kg/m, ja attālums starp atbalstiem ir 2 m. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C4. Loksnes biezums () L=3000 HDG 30 m L=3000 HDG 30 m L=3000 HDG 30 m L=3000 HDG 30 m L=3000 HDG 30 m Kabeļu trepes HST L=6000. Garums 6 m, maksimāli pieļaujamā slodze 170 kg/m, ja attālums starp atbalstiem ir 2 m. HST - Nerūsējošs, skābes izturīgs tērauds AISI316L. Rekomendējošs pielietojums: C1-C5. Loksnes biezums () HST -200 L= m HST -300 L= m HST -400 L= m HST -500 L= m HST -600 L= m Kabeļu trepes L=6000 HDG. Garums 6 m, maksimāli pieļaujamā slodze 270 kg/m, ja attālums starp atbalstiem ir 2 m. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C4. Malu profila biezums () L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m L=6000 HDG 60 m Kabeļu trepes L=3000 HDG. Garums 3 m, maksimāli pieļaujamā slodze 270 kg/m, ja attālums starp atbalstiem ir 2 m. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C4. Malu profila biezums () L=3000 HDG 30 m L=3000 HDG 30 m L=3000 HDG 30 m L=3000 HDG 30 m L=3000 HDG 30 m L=3000 HDG 30 m

14 Kods Tips Iepak. Mērv. Garums m/gab Kabeļu trepes HST L=6000. Garums 6 m, maksimāli pieļaujamā slodze 270 kg/m, ja attālums starp atbalstiem ir 2 m. HST - Nerūsējošs, skābes izturīgs tērauds AISI316L. Rekomendējošs pielietojums: C1-C5. Malu profila biezums () HST -150 L= m HST HST -200 L= m HST -300 L= m HST -400 L= m HST -500 L= m HST -600 L= m Kabeļu trepes KSR80 HDG. Garums 6 m, maksimāli pieļaujamā slodze 270 kg/m, ja attālums starp atbalstiem ir 2 m. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C4. Malu profila biezums () KSR L=6000 HDG 60 m KSR L=6000 HDG 60 m KSR L=6000 HDG 60 m KSR L=6000 HDG 60 m KSR L=6000 HDG 60 m KSR L=6000 HDG 60 m KSR L=6000 HDG 60 m KSR KSR L=6000 HDG 60 m KSR L=6000 HDG 60 m KSR L=6000 HDG 60 m Kabeļu trepes SP2.0 L=6000 HDG. Garums 6 m, pieļaujamā slodze 50 kg/m, ja attālums starp atbalstiem ir 5 m. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C4. Malu profila biezums () SP2.0 L=6000 HDG 60 m SP2.0 L=6000 HDG 60 m SP2.0 L=6000 HDG 60 m SP SP2.0 L=6000 HDG 60 m SP2.0 L=6000 HDG 60 m Kabeļu trepes L=6000 HDG. Garums 6 m, maksimāli pieļaujamā slodze 30 kg/m, ja attālums starp atbalstiem ir 9 m. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C4. Malu profila biezums () L=6000 HDG 24 m L=6000 HDG 24 m L=6000 HDG 24 m L=6000 HDG 24 m L=6000 HDG 24 m Kabeļu trepes HST L=6000. Garums 6 m, maksimāli pieļaujamā slodze 30 kg/m, ja attālums starp atbalstiem ir 9 m. HST - Nerūsējošs, skābes izturīgs tērauds AISI316L. Rekomendējošs pielietojums: C1-C5. Malu profila biezums () HST -200 L= m HST -300 L= m HST -400 L= m HST -500 L= m HST -600 L= m Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 18

15 Kods Tips Iepak. Mērv. Garums m/gab Stūru elementi (90 līkumi) Stūru elementi KS90. R-līkuma iekšējais rādiuss. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C KS R=100 HDG 1 gab KS R=100 HDG 1 gab KS R=100 HDG 1 gab KS R=100 HDG 1 gab KS R=100 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=600 HDG 1 gab KS R=600 HDG 1 gab KS R=600 HDG 1 gab KS R=600 HDG 1 gab KS R=600 HDG 1 gab KS R=600 HDG 1 gab KS R=600 HDG 1 gab KS R=600 HDG 1 gab KS R=600 HDG 1 gab KS R=600 HDG 1 gab KS R=1000 HDG 1 gab KS R=1000 HDG 1 gab KS R=1000 HDG 1 gab KS R=1000 HDG 1 gab KS R=1000 HDG 1 gab KS R=1000 HDG 1 gab Stūru elementi HST KS90. R-līkuma iekšējais rādiuss. HST - Nerūsējošs, skābes izturīgs tērauds AISI316L. Rekomendējošs pielietojums: C1-C HST KS R=300 1 gab HST KS R=300 1 gab HST KS R=300 1 gab HST KS R=300 1 gab HST KS R=300 1 gab HST KS R=300 1 gab KS90 KS90 KSF90 KSF90 SSR SSU KS90 SSR SSU KS90 RS KSF 19

16 Kods Tips Iepak. Mērv. Garums m/gab Stūru elementi (45 līkumi) KS45 Stūru elementi. R-pagrieziena rādiuss. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab KS R=300 HDG 1 gab * KS45 un KS90 Stūru elementi ir savietojami ar visām trepēm, izņemot. 90 Stūru elementi KSF kabeļu trepēm Stūru elementi KSF90. Līkuma iekšējais rādiuss R=300. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C KSF R=300 HDG 1 gab KSF R=300 HDG 1 gab KSF R=300 HDG 1 gab KSF R=300 HDG 1 gab KSF R=300 HDG 1 gab T-veida savienojumi T-veida savienojumi KST. R - līkuma iekšējais rādiuss. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C KST-150 R=300 HDG 1 gab KST-200 R=300 HDG 1 gab KST-300 R=300 HDG 1 gab KST-400 R=300 HDG 1 gab KST-500 R=300 HDG 1 gab KST-600 R=300 HDG 1 gab KST-700 R=300 HDG 1 gab KST-800 R=300 HDG 1 gab KST-900 R=300 HDG 1 gab KST-1000 R=300 HDG 1 gab KST-150 R=600 HDG 1 gab KST-200 R=600 HDG 1 gab KST-300 R=600 HDG 1 gab KST-400 R=600 HDG 1 gab KST-500 R=600 HDG 1 gab KST-600 R=600 HDG 1 gab KST-700 R=600 HDG 1 gab KST-800 R=600 HDG 1 gab KST-900 R=600 HDG 1 gab KST-1000 R=600 HDG 1 gab KST-150 R=1000 HDG 1 gab KST-200 R=1000 HDG 1 gab KST-300 R=1000 HDG 1 gab KST-400 R=1000 HDG 1 gab KST-500 R=1000 HDG 1 gab KST-600 R=1000 HDG 1 gab Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 20

17 Kods Tips Iepak. Mērv. Garums m/gab T-veida savienojumi HST KST. R - līkuma iekšējais rādiuss. HST - Nerūsējošs, skābes izturīgs tērauds AISI316L. Rekomendējošs pielietojums: C1-C HST KST-150 R=300 1 gab HST KST-200 R=300 1 gab HST KST-300 R=300 1 gab HST KST-400 R=300 1 gab HST KST-500 R=300 1 gab HST KST-600 R=300 1 gab * T-veida savienojumi KST ir savietojami ar visām trepēm, izņemot KSF. X-veida savienojumi X-veida savienojumi KSX. R - līkuma iekšējais rādiuss. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C KSX-150 R=300 HDG 1 gab KSX-200 R=300 HDG 1 gab KSX-300 R=300 HDG 1 gab KSX-400 R=300 HDG 1 gab KSX-500 R=300 HDG 1 gab KSX-600 R=300 HDG 1 gab KSX-700 R=300 HDG 1 gab KSX-800 R=300 HDG 1 gab KSX-900 R=300 HDG 1 gab KSX-1000 R=300 HDG 1 gab * X-veida savienojumi KSX ir savietojami ar visām trepēm, izņemot KSF. KST KSX SSR KST SSR KSX Vertikālie līkumi KSV un KSVI KSV Vertikālie līkumi KSV. Līkuma rādiuss R=300. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C KSV-150 R=300 HDG 1 gab KSV-200 R=300 HDG 1 gab KSV-300 R=300 HDG 1 gab KSV-400 R=300 HDG 1 gab KSV-500 R=300 HDG 1 gab KSV-600 R=300 HDG 1 gab KSVI SSR Vertikālie līkumi KSVI. Līkuma rādiuss R=300. HDG - Karsti cinkots tērauds. Cinka pārklājuma biezums ~55 µm. Rekomendējošs pielietojums: C1-C KSVI-150 R=300 HDG 1 gab KSVI-200 R=300 HDG 1 gab KSVI-300 R=300 HDG 1 gab KSVI-400 R=300 HDG 1 gab KSVI-500 R=300 HDG 1 gab KSVI-600 R=300 HDG 1 gab * Vertikālie līkumi KSV un KSVI ir savietojami ar visām trepēm, izņemot KSF. 21

18 Kods Tips Iepak. Mērv. Garums m/gab Trepju, līkumu un elementu savienojumi Savienojumi SSC PG 10 gab x M SSR PG 10 gab x M6 SSC SSC HDG 10 gab x M SSR HDG 10 gab x M SSU HDG 10 gab M SSA HDG 10 gab SSR savienojumu skrūvju komplekts (skrūve un uzgrieznis), savienojumam nepieciešami 4 skrūvju komplekti RS KSF HDG 20 gab M10x30 SSU HST SSR 10 gab x M HST SSU 10 gab M8 RS KSF savienojumu skrūvju komplekts (skrūve un uzgrieznis), savienojumam nepieciešami 4 skrūvju komplekti HST RS KSF 20 gab M10x30 SSR SSR SSC SSU SSR SSR SSC SSU Šarnīrsavienojumi NL. NL NL PG 10 gab NL HDG 10 gab NL-TK HDG 10 gab NL-TK KSF-NL HDG 10 gab HST NL 10 gab KSF-NL HST KSF-NL 10 gab VF VEF2 Vertikālais šarnīrsavienojums VEF VEF 2 HDG 10 gab T-veida savienojumi VF VF PG 10 gab VF HDG 10 gab HST - Nerūsējošs, skābes izturgs tērauds AISI316L. Rekomendējošs pielietojums: C1-C HST VF 10 gab NL KS NL KS NL NL VEF2 VEF2 VF VF NL NL KS KS VEF2 KS 22

19 Slodzes: MK-210 F=200 kg MK-310 F=200 kg MK-410 F=200 kg MK-510 F=180 kg MK-610 F=140 kg Kods Tips Iepak. Mērv. Garums m/gab Traversas un sienas kronšteini Traversas MK PG, paredzētas PG trepēm. Caurumi () MK-210 PG 10 gab / 51 10,5x10,5; ø MK-310 PG 10 gab / 51 10,5x10,5; ø MK-410 PG 10 gab / 51 10,5x10,5; ø MK-510 PG 10 gab / 51 10,5x10,5; ø MK-610 PG 10 gab / 51 10,5x10,5; ø MK-216 PG 10 gab / 51 ø 16; ø MK-316 PG 10 gab / 51 ø 16; ø MK-416 PG 10 gab / 51 ø 16; ø MK-516 PG 10 gab / 51 ø 16; ø MK-616 PG 10 gab / 51 ø 16; ø 7 Traversas MK HDG, paredzētas HDG trepēm MK-210 HDG 10 gab / 51 10,5x12; ø MK-310 HDG 10 gab / 51 10,5x12; ø MK-410 HDG 10 gab / 51 10,5x12; ø MK-510 HDG 10 gab / 51 10,5x12; ø MK-610 HDG 10 gab / 51 10,5x12; ø 7 KSF-NL MK MK MK RTF RTF PF KSF-NL -MK GT-10 -MK GT-10 -MK PS PSF MK MK MK Travesras HK-13 PG, paredzētas PG trepēm. Caurums () HK PG 10 gab ø HK PG 10 gab ø HK PG 10 gab ø HK PG 10 gab ø 11 Slodzes: HK PG 10 gab ø 11 HK F=250 kg HK PG 10 gab ø 17 HK F=400 kg HK PG 10 gab ø 17 HK F=250 kg HK PG 10 gab ø 17 HK F=300 kg HK PG 10 gab ø HK PG 10 gab ø 17 Traversas HK-13, paredzētas un trepēm. Caurums () HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø 11 Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 23

20 Kods Tips Iepak. Mērv. Garums m/gab Slodzes: HK F=250 kg HK F=400 kg HK F=250 kg HK F=300 kg HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HK HDG 10 gab ø HST HK gab ø HST HK gab ø HST HK gab ø HST HK gab ø HST HK gab ø 17 HK13 HK13 HK13 RTF-10 GT-10 RTF-10 GT-10 TP1/HK1 HK13 HK13 RS 3 HK13 Sienas kronšteini VKZ. Maksimālā slodze 100 kg. Caurumi () VKZ-100 PG 5 gab x20;7x22;7x VKZ-200 PG 5 gab x20;7x22;7x VKZ-300 PG 5 gab x20;7x22;7x VKZ-400 PG 5 gab x20;7x22;7x44 Caurumi () VKZ-100 HDG 5 gab x20;7x22;7x VKZ-200 HDG 5 gab x20;7x22;7x VKZ-300 HDG 5 gab x20;7x22;7x VKZ-400 HDG 5 gab x20;7x22;7x44 Caurumi () VKZ-100 HST 5 gab x20;7x22;7x VKZ-200 HST 5 gab x20;7x22;7x VKZ-300 HST 5 gab x20;7x22;7x VKZ-400 HST 5 gab x20;7x22;7x44 VK/VKF VK/VKF VK/VKF VK/VKF TP2 HK2 SMT/TB VK/VKF VK/VKF F VK/VKF VK/VKF F 24

21 Kods Tips Iepak. Mērv. Garums m/gab Sienas kronšteini VKZ-N. Maksimālā slodze 100 kg. Caurumi () VKZ-N-100 PG 5 gab / N-20 12x20;7x22;7x VKZ-N-200 PG 5 gab / N-20 12x20;7x22;7x VKZ-N-300 PG 5 gab / N-20 12x20;7x22;7x VKZ-N-400 PG 5 gab / N-20 12x20;7x22;7x44 Caurumi () VKZ-N-100 HDG 5 gab / N-20 12x20;7x22;7x VKZ-N-200 HDG 5 gab / N-20 12x20;7x22;7x VKZ-N-300 HDG 5 gab / N-20 12x20;7x22;7x VKZ-N-400 HDG 5 gab / N-20 12x20;7x22;7x44 Caurumi () VKZ-N-100 HST 5 gab / N-20 12x20;7x22;7x VKZ-N-200 HST 5 gab / N-20 12x20;7x22;7x VKZ-N-300 HST 5 gab / N-20 12x20;7x22;7x VKZ-N-400 HST 5 gab / N-20 12x20;7x22;7x44 Sienas kronšteini VK. Maksimālā slodze 200 kg. Caurumi () VK-150 2KN HDG 10 gab / x18; 7x VK-200 2KN HDG 10 gab / x18; 7x VK-300 2KN HDG 10 gab / x18; 7x VK-400 2KN HDG 10 gab / x18; 7x VK-500 2KN HDG 10 gab / x18; 7x VK-600 2KN HDG 10 gab / x18; 7x25 Sienas kronšteini VKF. Maksimālā slodze 400 kg. Caurumi () VKF-200 4KN HDG 10 gab / x18; 7x VKF-300 4KN HDG 10 gab / x18; 7x VKF-400 4KN HDG 10 gab / x18; 7x VKF-500 4KN HDG 10 gab / x18; 7x VKF-600 4KN HDG 10 gab / x18; 7x VKF-700 4KN HDG 1 gab / x25; 7x VKF-800 4KN HDG 1 gab / x25; 7x VKF-900 4KN HDG 1 gab / x25; 7x VKF KN HDG 1 gab / x25; 7x25 HST - Nerūsējošs, skābes izturīgs tērauds AISI316L. Rekomendējošs pielietojums: C1-C HST VKF-200 4KN 10 gab / x18; 7x HST VKF-300 4KN 10 gab / x18; 7x HST VKF-400 4KN 10 gab / x18; 7x HST VKF-500 4KN 10 gab / x18; 7x HST VKF-600 4KN 10 gab / x18; 7x HST VKF-700 4KN 1 gab / x25; 7x HST VKF-800 4KN 1 gab / x25; 7x HST VKF-900 4KN 1 gab / x25; 7x HST VKF KN 1 gab / x25; 7x25 Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 25

22 Kods Tips Iepak. Mērv. Garums m/gab Sienas kronšteini VKI. PG stiprināšanai pie sienas. Caurumi () VKI-200 PG 10 gab x VKI-300 PG 10 gab x VKI-400 PG 10 gab x VKI-500 PG 10 gab x VKI-600 PG 10 gab x22 Traversas PRT. PG iekarei. Caurumi () PRT-200 PG 20 gab ø 11; ø PRT-300 PG 20 gab ø 11; ø PRT-400 PG 20 gab ø 11; ø PRT-500 PG 20 gab ø 11; ø 7 Slodzes: F=300 kg PRT-600 PG 20 gab ø 11; ø 7 Traversas TPK., un iekarei. Caurumi () TPK-200 HDG 10 gab ø 7; ø 11; 11x TPK-300 HDG 10 gab ø 7; ø 11; 11x TPK-400 HDG 10 gab ø 7; ø 11; 11x TPK-500 HDG 10 gab ø 7; ø 11; 11x25 Slodzes: F=300 kg TPK-600 HDG 10 gab ø 7; ø 11; 11x TPK-700 HDG 10 gab ø 7; ø 11; 11x TPK-800 HDG 10 gab ø 7; ø 11; 11x TPK-900 HDG 10 gab ø 7; ø 11; 11x TPK-1000 HDG 10 gab ø 7; ø 11; 11x HST TPK gab ø 7; ø 11; 11x HST TPK gab ø 7; ø 11; 11x HST TPK gab ø 7; ø 11; 11x HST TPK gab ø 7; ø 11; 11x HST TPK gab ø 7; ø 11; 11x25 PRT TPK VKI RTF-10 VKI GT-10 TP1 HK1 -MK PRT TPK RS 2 TPK VKI ÄF RS 2 AS VKI TPK RS Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 26

23 Kods Tips Iepak. Mērv. Garums m/gab TP un HK stiprinājuma elementi. Vertikālie balsti TP1. Maksimālā slodze 350 kg. Balsta profils Caurumi () TP1-250 HDG 10 gab x 20 FP 12x TP1-500 HDG 10 gab x 20 FP 12x25 TP TP1-750 HDG 10 gab x 20 FP 12x TP HDG 10 gab x 20 FP 12x TP HDG 1 gab x 20 FP 12x TP HDG 1 gab x 20 FP 12x25 150x HST TP gab x 20 FP 12x HST TP gab x 20 FP 12x HST TP gab x 20 FP 12x HST TP gab x 20 FP 12x HST TP gab x 20 FP 12x HST TP gab x 20 FP 12x25 TP1 TP1 TP2 TP1 TP1 TP2 VK2 TPK RS2 RS3 HK13 TPK 150x150 Vertikālie balsti TP2. Maksimālā slodze 5000 kg. TP2 SMT/TB VK TP2 TP2 TP2 TP2-L SMT Balsta profils Caurumi () TP2-500 HDG 10 gab x 53 ASR 12x25 TP TP HDG 1 gab x 53 ASR 12x TP HDG 1 gab x 53 ASR 12x TP HDG 1 gab x 53 ASR 12x TP HDG 1 gab x 53 ASR 12x HST TP gab x 53 ASR 12x HST TP gab x 53 ASR 12x HST TP gab x 53 ASR 12x HST TP gab x 53 ASR 12x HST TP gab x 53 ASR 12x25 TP2-L VKF F 27

24 Kods Tips Iepak. Mērv. Garums m/gab Vertikālie balsti TP2-L. Maksimālā slodze 8000 kg. Balsta profils Caurumi () TP2-L 150x TP2-L-500 HDG 1 gab x 89 ASR-L 12x TP2-L-1000 HDG 1 gab x 89 ASR-L 12x TP2-L-1500 HDG 1 gab x 89 ASR-L 12x TP2-L-2000 HDG 1 gab x 89 ASR-L 12x TP2-L-3000 HDG 1 gab x 89 ASR-L 12x25 Vertikālie balsti TP2-P. Maksimālā slodze 8000 kg. Balsta profils Caurumi () TP2-P-500 HDG 1 gab x 106 ASR-P 12x TP2-P-1000 HDG 1 gab x 106 ASR-P 12x TP2-P-1500 HDG 1 gab x 106 ASR-P 12x TP2-P-2000 HDG 1 gab x 106 ASR-P 12x25 TP2-P 150x TP2-P-3000 HDG 1 gab x 106 ASR-P 12x25 TP2-L TP2-L TP2-L TP2-L TP2-L TP2-L SMT TP2-P TP2-L TP2-P TP2-P VKF RS2 JK TP2-P TP2-P SMT RS2 JK ASR-L F VKF VKF ASR-L F VKF Vertikālie balsti HK1. Maksimālā slodze 350 kg. Balsta profils Caurumi () HK HK1-300 HDG 10 gab x 26 AS 12x HK1-500 HDG 10 gab x 26 AS 12x HK1-750 HDG 10 gab x 26 AS 12x HK HDG 10 gab x 26 AS 12x25 150x70 HK2 250x45 Vertikālie balsti HK2. Balsta profils Caurumi () HK2-300 HDG 10 gab x 26 AS 12x HK2-500 HDG 10 gab x 26 AS 12x HK2-750 HDG 10 gab x 26 AS 12x HK HDG 10 gab x 26 AS 12x25 Sānu balsti ST. Caurumi () ST-300 HDG 10 gab ø 12 ST ST-500 HDG 10 gab ø ST-800 HDG 10 gab ø ST-1500 HDG 10 gab ø 12 HK1 SMT VKI MK/ HK1 HK2 ST HK2 HK2 ST SMT/TB VK/VKF SMT/TB VK/VKF 28

25 Kods Tips Iepak. Mērv. Garums m/gab Montāžas piederumi Skavas, -MK un F PG 20 gab MK MK PG 20 gab HDG 20 gab MK HDG 20 gab F F HDG 20 gab HST 20 gab HST F 20 gab RTF-10 GT-10 TP1 F HK13 TPK RS2 VK/VKF VKF F -MK HK13 RTF-10 GT-10 RTF GT-10 -MK RTF-10 GT10 TP1/HK1 HK13 MK PRT RS 3 HK13 Sienas skavas VK2 un VK3. Caurums () VK2 VK VK2 PG 10 gab x VK2 HDG 10 gab x VK3 HDG 10 gab x HST VK2 10 gab x HST VK3 10 gab x25 Maksimālais attālums starp skavām montējot kabeļu trepes vertikāli ir 2 m. VK2/VK3 VK2/VK3 VK2/VK3 VK2/VK3 Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 29

26 Kods Tips Iepak. Mērv. Garums m/gab Griestu skavas RTF. Caurumi () RTF-10 RTF RTF-10 PG 10 gab ø 11 F=250 kg F=400 kg RTF-10 HDG 10 gab ø RTF-16 HDG 10 gab ø 12; ø RTF-S HDG 10 gab ø 9; 11x RTF-Z HDG 10 gab ø 12; ø 17 RTF-S RTF-Z HST RTF gab ø 11 F=600 kg F=300 kg HST RTF gab ø 12; ø 17 Gala stiprinājums ÄF. Caurumi () ÄF HDG 10 gab ø 10; 12x25 ÄF HST ÄF 20 gab ø 10; 12x25 Rozešu stiprināšanas plāksnes IP1. Caurumi () DPA DPA-O DPA PG 10 gab ,5 x 40/ DPA-O PG 10 gab DPB PG 10 gab ,5 x 40/ DPB-O PG 10 gab DPE M 10 gab EnstoNet DPB DPB-O HST DPA 10 gab ,5 x 40/ HST DPB 10 gab ,5 x 40/45 RFT-S RFT-Z ÄF DP-GT RTF-10 RFT-S RTF-10 RS2 RFT-Z RTF-10 GT-10 AS DPA DPA GT DPB GT-10 DP-GT DPB ÄF HK13 KL Montāžas plāksnes KL (vāki), garums 51 cm. Caurumi () KL-150 L=510 PG 10 gab ø KL-200 L=510 PG 10 gab ø KL-300 L=510 PG 10 gab ø KL-400 L=510 PG 10 gab ø KL-500 L=510 PG 10 gab ø KL-600 L=510 PG 10 gab ø 5 Stiprināšanas plāksne. Caurums () DP-GT PG 10 gab ø 20 DP-GT Kabeļu skavas FDC PG 10 gab FDC HST FDC 10 gab

27 AS WALL ASR-L ASR-P Kods Tips Iepak. Mērv. Garums m/gab Atbalsta profili. Caurumi () AS K L=3015 PG 50 gab x25 ASK 1,5 AS 2, AS L=6030 HDG 60 m x AS L=3015 HDG 50 gab x AS L=1980 HDG 50 gab x26 ASR AS WALL L=1980 HDG 1 gab ø 5; 11x ASR L=6030 HDG 60 m x ASR-L L=6030 HDG 60 m x ASR-P L=6030 HDG 60 m x HST AS L= m x HST ASR L= m x25 AS ASR SMT ÄF TP2 ASR-TF ASR-L, ASR-P ÄF TP2-L RS TP2-P VKF SP AS CK VKF SMT AS VKF ASR RS RS JK ASR RS2 SMT ASR-L Pagarināšanas profils TP1 stiprinājuma elementiem FP FP L=1980 HDG 10 gab FP HST FP L= gab FP 1,5 Profils CK CK L=995 PG 10 gab JK ASR-P Vītņstieņi GT. EG - Elektrogalvanizēts tērauds. Rekomendējošs pielietojums: C1-C2. Vītne GT-10 L=2000 EG 50 m 2000 M GT-16 L=2000 EG 20 m 2000 M GT-10 L=2000 HDG 50 m 2000 M GT-16 L=2000 HDG 20 m 2000 M HST GT-10 L= m 2000 M HST GT-16 L= m 2000 M16 ASR-L SMT ASR-P GT RTF-10 FP-2000 RTF-S CK FDC GT-10 RS2 TP1 CK JK HK13 FP-2000 FDC Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 31

28 Kods Tips Iepak. Mērv. Garums m/gab Pamatnes AS, ASK, FP un ASR profilu stiprināšanai AS-TF, ASR-TF un ASR-P-TF. Caurumi () AS-TF AS-TF HDG 1 gab 53 / / x 25 F=300 kg ASR-TF HDG 1 gab 53 / / x ASR-P-TF HDG 1 gab 112 / / x 25 ASR-TF HST ASR-TF 1 gab 53 / / x 25 F=700 kg Griestu stiprinājumi TFP2 un TFP3. Caurumi () TFP TFP2 M8 PG 10 gab 38 / ø 5,5; 11x TFP2 M10 PG 10 gab 38 / ø 5,5; 11x15 TFP TFP3 M10 PG 10 gab ø 5,5 TFP Griestu stiprinājums TFP. Caurumi () TFP PG 10 gab ø 5; ø 11 AS-TF ASR-TF TFP2 TFP2 TFP TFP SMT AS-TF ASR-TF RS2 AS RS3 ASR M8 M10 TFP2 M8 TFP2 M10 AS TP1 JK Savienošanas elements JK. AS, ASR, ASR-L un ASR-P savienošanai JK HDG 10 gab HST JK 10 gab PL Plāksne PL. Caurumi () PK PL HDG 10 gab x25 I-profila iekares elementi PK. EG - Elektrogalvanizēts tērauds. Rekomendējošs pielietojums: C1-C2. Caurums () PK PK1 EG 10 gab 20 ø 11; PK1 HDG 10 gab 20 ø 11; PK2 HDG 20 gab 60 PK PK3 HDG 10 gab JK PK1 PK2 PK3 TP1 RS2 TP2 RS3 GT-10 PK1 AS TP1 PK2 RSK PK3 VK/VKF JK FP-2000 ASR HK13 RS3 HK13 RS-SMT Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 32

29 Kods Tips Iepak. Mērv. Garums m/gab Pārejas savienojumi FM. FM FM-100 HDG 10 gab FM-200 HDG 10 gab FM-300 HDG 10 gab HTK-LK Enkurstieņu stiprinājumi. Caurumi () HTK-AS HTK-AS HDG 10 gab 270 ø HTK-LK HDG 10 gab 150 ø 34 HTK-SK HTK-SK HDG 10 gab 150 ø 34 FM HTK AS SSR HTK-AS RS2 HTK-SK HTK-LK FM VK Stūra plāksne AG. AG AG PG 10 gab SP Gala nosegs AS profilam SP. Plastmasa, oranžs SP 10 gab Gala nosegs kabeļu trepēm ÄP. Plastmasa, oranžs ÄP 10 gab Cinka krāsa. ÄP MEKA SPRAY ZN 1 gab 200 ml AG SP ÄP VF AS AG SP ÄP VFF- T-veida savienojumi trepēm VFF VFF HDG 10 gab HST VFF 10 gab Atbalsta elementi trepēm KSF-VT. KSF-VT KSF-VT HDG 10 gab HST KSF-VT 10 gab VFF KSF-VT KSF-VT RS4 KSF VFF F VKF 33

30 Kods Tips Iepak. Mērv. Garums m/gab Atdalošie profili Atdalošie profili AP AP-40 L=2750 PG 10 gab AP-40 L=1750 PG 10 gab AP HDG L= gab HST AP-40 L= gab Zemsprieguma kabeļu atdalošie kanāli SR SR-50 L=2000 PG 20 m SR-100 L=2000 PG 20 m SR-150 L=2000 PG 20 m HST SR-50 L= m HST SR-100 L= m HST SR-150 L= m POL AP SR POL AP Apakšējās aizsargplāksnes SR Apakšējās aizsargplāksnes POL POL-150 L=3000 PG 30 m POL-200 L=3000 PG 30 m POL-300 L=3000 PG 30 m POL-400 L=3000 PG 30 m POL-500 L=3000 PG 30 m POL-600 L=3000 PG 30 m Vāki Aizsargvāki SK. Pielietojami arī vertikālai instalācijai. Materiāla biezums 1,5. Loksnes biezums () SK-150 L=1550 PG 10 gab SK-200 L=1550 PG 10 gab SK-300 L=1550 PG 10 gab SK-400 L=1550 PG 10 gab SK-500 L=1550 PG 10 gab SK-600 L=1550 PG 10 gab PURAL - Cinkots un krāsots tērauds, pelēks. Rekomendējošs pielietojums: C1-C4. Loksnes biezums () SK-150 L=1500 PURAL 10 gab SK-200 L=1500 PURAL 10 gab SK-300 L=1500 PURAL 10 gab SK-400 L=1500 PURAL 10 gab SK-500 L=1500 PURAL 10 gab SK-600 L=1500 PURAL 10 gab SK-700 L=1500 PURAL 10 gab SK-800 L=1500 PURAL 10 gab SK-900 L=1500 PURAL 10 gab SK-1000 L=1500 PURAL 10 gab

31 Kods Tips Iepak. Mērv. Garums m/gab HST - Nerūsējošs, skābes izturīgs tērauds AISI316L. Rekomendējošs pielietojums: C1-C5. Loksnes biezums () HST SK-150 L= gab HST SK-200 L= gab HST SK-300 L= gab HST SK-400 L= gab HST SK-500 L= gab HST SK-600 L= gab Aizsargvāki PSK. Loksnes biezums () PSK-150 L=3000 PG 30 m PSK-200 L=3000 PG 30 m PSK-300 L=3000 PG 30 m PSK-400 L=3000 PG 30 m PSK-500 L=3000 PG 30 m PSK-600 L=3000 PG 30 m PURAL - Cinkots un krāsots tērauds, pelēks. Rekomendējošs pielietojums: C1-C4. Loksnes biezums () PSK-150 L=3000 PURAL 10 gab PSK-200 L=3000 PURAL 10 gab PSK-300 L=3000 PURAL 10 gab PSK-400 L=3000 PURAL 10 gab PSK-500 L=3000 PURAL 10 gab PSK-600 L=3000 PURAL 10 gab Aizsargvāki KRL-KS. Loksnes biezums () KRL-KS-150 L=3000 PG 30 m KRL-KS-200 L=3000 PG 30 m KRL-KS-300 L=3000 PG 30 m KRL-KS-400 L=3000 PG 30 m KRL-KS-500 L=3000 PG 30 m KRL-KS-600 L=3000 PG 30 m KRL-KS-700 L=3000 PG 30 m KRL-KS-800 L=3000 PG 30 m KRL-KS-900 L=3000 PG 30 m KRL-KS-1000 L=3000 PG 30 m POL SK SK SK POL KAP VK2 PSK KRL-KS SK PSK KRL-KS ÄF Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 35

32 Kods Tips Iepak. Mērv. Garums m/gab PURAL - Cinkots un krāsots tērauds, pelēks. Rekomendējošs pielietojums: C1-C4. Loksnes biezums () KRL-KS-150 L=2000 PURAL 8 gab KRL-KS-200 L=2000 PURAL 8 gab KRL-KS-300 L=2000 PURAL 8 gab KRL-KS-400 L=2000 PURAL 8 gab KRL-KS-500 L=2000 PURAL 8 gab KRL-KS-600 L=2000 PURAL 8 gab KS90 līkumu aizsargvāki KRL. R - iekšējais rādiuss KRL-KS R=100 PG 1 gab KRL-KS R=100 PG 1 gab KRL-KS R=100 PG 1 gab KRL-KS R=100 PG 1 gab KRL-KS R=100 PG 1 gab KRL-KS R=300 PG 1 gab KRL-KS R=300 PG 1 gab KRL-KS R=300 PG 1 gab KRL-KS R=300 PG 1 gab KRL-KS R=300 PG 1 gab KRL-KS R=300 PG 1 gab KRL-KS R=600 PG 1 gab KRL-KS R=600 PG 1 gab KRL-KS R=600 PG 1 gab KRL-KS R=600 PG 1 gab KRL-KS R=600 PG 1 gab KRL-KS R=600 PG 1 gab KRL-KS R=1000 PG 1 gab KRL-KS R=1000 PG 1 gab KRL-KS R=1000 PG 1 gab KRL-KS R=1000 PG 1 gab KRL-KS R=1000 PG 1 gab KRL-KS R=1000 PG 1 gab PURAL - Cinkots un krāsots tērauds, pelēks. Rekomendējošs pielietojums: C1-C KRL-KS R=100 PURAL 1 gab KRL-KS R=100 PURAL 1 gab KRL-KS R=100 PURAL 1 gab KRL-KS R=100 PURAL 1 gab KRL-KS R=100 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=600 PURAL 1 gab KRL-KS R=600 PURAL 1 gab KRL-KS R=600 PURAL 1 gab KRL-KS R=600 PURAL 1 gab KRL-KS R=600 PURAL 1 gab KRL-KS R=600 PURAL 1 gab Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 36

33 Kods Tips Iepak. Mērv. Garums m/gab KRL-KS R=1000 PURAL 1 gab KRL-KS R=1000 PURAL 1 gab KRL-KS R=1000 PURAL 1 gab KRL-KS R=1000 PURAL 1 gab KRL-KS R=1000 PURAL 1 gab KRL-KS R=1000 PURAL 1 gab KS45 līkumu aizsargvāki KRL. PURAL - Cinkots un krāsots tērauds, pelēks. Rekomendējošs pielietojums: C1-C KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KRL-KS R=300 PURAL 1 gab KST elementu aizsargvāki KRL-KST. R - iekšējais rādiuss KRL-KST-150 R=300 PG 1 gab KRL-KST-200 R=300 PG 1 gab KRL-KST-300 R=300 PG 1 gab KRL-KST-400 R=300 PG 1 gab KRL-KST-500 R=300 PG 1 gab KRL-KST-600 R=300 PG 1 gab KRL-KST-150 R=600 PG 1 gab KRL-KST-200 R=600 PG 1 gab KRL-KST-300 R=600 PG 1 gab KRL-KST-400 R=600 PG 1 gab KRL-KST-500 R=600 PG 1 gab KRL-KST-600 R=600 PG 1 gab KRL-KST-150 R=1000 PG 1 gab KRL-KST-200 R=1000 PG 1 gab KRL-KST-300 R=1000 PG 1 gab KRL-KST-400 R=1000 PG 1 gab KRL-KST-500 R=1000 PG 1 gab KRL-KST-600 R=1000 PG 1 gab PURAL - Cinkots un krāsots tērauds, pelēks. Rekomendējošs pielietojums: C1-C KRL-KST-150 R=300 PURAL 1 gab KRL-KST-200 R=300 PURAL 1 gab KRL-KST-300 R=300 PURAL 1 gab KRL-KST-400 R=300 PURAL 1 gab KRL-KST-500 R=300 PURAL 1 gab KRL-KST-600 R=300 PURAL 1 gab KRL-KST-150 R=600 PURAL 1 gab KRL-KST-200 R=600 PURAL 1 gab KRL-KST-300 R=600 PURAL 1 gab KRL-KS90 KRL-KST KS90 KRL-KS90 KST KRL-KST 37

34 Kods Tips Iepak. Mērv. Garums m/gab KRL-KST-400 R=600 PURAL 1 gab KRL-KST-500 R=600 PURAL 1 gab KRL-KST-600 R=600 PURAL 1 gab KRL-KST-150 R=1000 PURAL 1 gab KRL-KST-200 R=1000 PURAL 1 gab KRL-KST-300 R=1000 PURAL 1 gab KRL-KST-400 R=1000 PURAL 1 gab KRL-KST-500 R=1000 PURAL 1 gab KRL-KST-600 R=1000 PURAL 1 gab KSX elementu aizsargvāki KRL-KSX. R - iekšējais rādiuss KRL-KSX-150 R=300 PG 1 gab KRL-KSX-200 R=300 PG 1 gab KRL-KSX-300 R=300 PG 1 gab KRL-KSX-400 R=300 PG 1 gab KRL-KSX-500 R=300 PG 1 gab KRL-KSX-600 R=300 PG 1 gab PURAL - Cinkots un krāsots tērauds, pelēks. Rekomendējošs pielietojums: C1-C KRL-KSX-150 R=300 PURAL 1 gab KRL-KSX-200 R=300 PURAL 1 gab KRL-KSX-300 R=300 PURAL 1 gab KRL-KSX-400 R=300 PURAL 1 gab KRL-KSX-500 R=300 PURAL 1 gab KRL-KSX-600 R=300 PURAL 1 gab KSV un KSVI elementu aizsargvāki KRL-KSV-150 R=300 PG 1 gab KRL-KSV-200 R=300 PG 1 gab KRL-KSV-300 R=300 PG 1 gab KRL-KSV-400 R=300 PG 1 gab KRL-KSV-500 R=300 PG 1 gab KRL-KSV-600 R=300 PG 1 gab KRL-KSVI-150 R=300 PG 1 gab KRL-KSVI-200 R=300 PG 1 gab KRL-KSVI-300 R=300 PG 1 gab KRL-KSVI-400 R=300 PG 1 gab KRL-KSVI-500 R=300 PG 1 gab KRL-KSVI-600 R=300 PG 1 gab PURAL - Cinkots un krāsots tērauds, pelēks. Rekomendējošs pielietojums: C1-C KRL-KSV-150 R=300 PURAL 1 gab KRL-KSV-200 R=300 PURAL 1 gab KRL-KSV-300 R=300 PURAL 1 gab KRL-KSV-400 R=300 PURAL 1 gab KRL-KSV-500 R=300 PURAL 1 gab KRL-KSV-600 R=300 PURAL 1 gab Pēc pasūtījuma C3 un C4 kategorijai KRL Pural vāki. KRL-KSX KRL-J KRL-KSV KRL-KSVI KRL-KSV KRL-KSVI KSX KRL-KSX KRL-KS KRL-J 38

35 Kods Tips Iepak. Mērv. Garums m/gab Vāku savienojumi KRL-J. Paredzēts KRL aizsargvākiem KRL-J-150 PG 10 gab KRL-J-200 PG 10 gab KRL-J-300 PG 10 gab KRL-J-400 PG 10 gab KRL-J-500 PG 10 gab KRL-J-600 PG 10 gab PURAL - Cinkots un krāsots tērauds, pelēks. Rekomendējošs pielietojums: C1-C KRL-J-150 PURAL 1 gab KRL-J-200 PURAL 1 gab KRL-J-300 PURAL 1 gab KRL-J-400 PURAL 1 gab KRL-J-500 PURAL 1 gab KRL-J-600 PURAL 1 gab Apakšējie vāki PPU. Tikai un kabeļu trepēm PPU-150 L=3000 PG 30 m PPU-200 L=3000 PG 30 m PPU-300 L=3000 PG 30 m PPU-400 L=3000 PG 30 m PPU PPU-500 L=3000 PG 30 m PPU-600 L=3000 PG 30 m M - Cinkots un krāsots lokšņu tērauds, balts RAL9010. Rekomendējošs pielietojums: C1-C PPU-150 L=3000 M 30 m PPU-200 L=3000 M 30 m PPU-300 L=3000 M 30 m PPU-400 L=3000 M 30 m PPU M PPU-500 L=3000 M 30 m PPU-600 L=3000 M 30 m KAP KS-CB Aizsargvāku turētāji KAP KAP PG 10 gab KAP HDG 10 gab HST KAP 10 gab Vāku turētājs HST KS-CB 10 gab PPU KAP PPU KAP Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 39

36 Kods Tips Iepak. Mērv. Garums m/gab Uzgriežņi, bultskrūvju komplekti, kabeļu fiksācijas skavas Stiprināšanas skrūves AS profiliem un vertikālajiem balstiem TP2, HK1 un HK2. Maksimālā slodze (kg) SMT HDG 10 gab M10x SMT TB HDG 20 gab M HST SMT 20 gab M10x Bultskrūvju komplekti RS. TB RS 1 HDG 10 gab M6x12 + M RS 2 HDG 20 gab M8x40 + M RS 3 HDG 50 gab M8x70 + M HST RS 1 10 gab M6x12 + M HST RS 2 20 gab M8x40 + M8 RS HST RS 3 50 gab M8x70 + M8 Savienojošie uzgriezņi JM. EG - Elektrogalvanizēts tērauds. Rekomendējošs pielietojums: C1-C JM M10 EG 100 gab 40 M10 JM JM M16 EG 100 gab 40 M HST JM M gab 40 M HST JM M gab 40 M16 Uzgriezņi MU. HDG - Karsti cinkots tērauds. EG - Elektrogalvanizēts tērauds MU M10 HDG 100 gab M10 MU MU M16 HDG 100 gab M MU M10 EG 100 gab M MU M16 EG 100 gab M HST MU M gab M HST MU M gab M16 VM-KS Gaismekļu stiprinājums VM/KS. Maksimālā slodze (kg) VM-KS PG 100 gab M5x12 40 TB SMT SMT/TB VM-KS TP2 SMT/TB AS TB AS SMT VK VM-KS AS/ASK ASR ASR AS-WALL ASR ASR TB AS ASK SMT TB SMT VK SMT TB VK VK SMT TB 40 VKF

37 Kods Tips Iepak. Mērv. Garums m/gab Kabeļu fiksācijas skavas CCA un CCB. Kabeļiem diametrā () CCA-12 PG 10 gab iepak CCA-14 PG 10 gab iepak CCA-18 PG 10 gab iepak CCA-22 PG 10 gab iepak CCA-26 PG 10 gab iepak CCA CCA-30 PG 10 gab iepak CCA-34 PG 10 gab iepak CCA-40 PG 10 gab iepak CCA-46 PG 10 gab iepak CCA-52 PG 10 gab iepak CCA-60 PG 10 gab iepak CCA-82 PG 10 gab iepak CCB-12 PG 10 gab iepak CCB CCB-14 PG 10 gab iepak CCB-18 PG 10 gab iepak CCB-22 PG 10 gab iepak CCB-26 PG 10 gab iepak CCB-30 PG 10 gab iepak CCB-34 PG 10 gab iepak CCB-40 PG 10 gab iepak CCB-46 PG 10 gab iepak CCB-52 PG 10 gab iepak CCB-60 PG 10 gab iepak PE Zemējuma spaile PE. EG - Elektrogalvanizēts tērauds. Rekomendējošs pielietojums: C1-C PE EG 20 gab Kabeļiem max. 25² CCA CCB PE AS PE NL PE PE CCA CK CCB Rekomendējošs pielietojums: C1-C2- galvenokārt iekštelpās un zema mitruma ārējos apstākļos, C3-C4- galvenokārt smagos rūpnieciskos apstākļos un ārējos apstākļos, C5- sevišķi smagos rūpnieciskos apstākļos un piejūras vidē (skat. arī 6-7 un lpp.). 41

38 Slodžu diagraas, izliece un attālums starp balsta punktiem Slodžu diagraas palīdz izvēlēties piemērotāko kabeļu reņu vai trepju veidu un noteikt optimālāko attālumu starp balstiem. Rezultātā iespējams iegūt ievērojamu ekonomiju gan stiprinājumu skaita ziņā, gan patērētā montāžas laika, kā arī līdzekļu ekonomiju projektā kopumā. «Мека» katalogā slodžu diagraas dotas situācijai, kad kabeļu trepju un reņu trases gali ir nostiprināti, vai ja gali ir nenostiprināti un to gala posmu (A, E) attālums līdz balsta punktam ir samazināts par 20% t.i. 0,8 x L (L viena laiduma garums pie vienādiem attālumiem starp atbalsta punktiem). Šāds risinājums garantē vienādu izlieci visos laidumos un ļauj izvēlēties optimālāko attālumu starp atbalsta punktiem. 2 A, E = 0,8L Izlieces lielumu iespaido arī savienojumu vietās izmantotie savienotāji un to stiprinājumi. Kabeļu trepju slodžu diagraas PG, HDG, ALUZN, HST 20 L = 4,0 m L = 4,0 m K PG L = 3,5 m 12 L = 3,5 m f, 12 L = 3,0 m f, 10 L = 3,0 m 10 8 L = 2,5 m 8 6 L = 2,5 m 6 L = 2,0 m 4 L = 2,0 m q, kg/m q, kg/m HDG, KSR80 HDG HDG L = 4,0 m 55 L = 9,0 m f, L = 3,5 m L = 3,0 m f, L = 8,0 m L = 7,0 m L = 2,5 m L = 2,0 m L = 6,0 m L = 5,0 m L = 4,0 m q, kg/m Apzīmējumi: q vienmērīga slodze (kg/m) L attālums starp balstiem (m) f, izliece () q, kg/m Trepju gali nostiprināti vai attālumi starp balstiem galu posmos A un E samazināti par 20 % (skat. arī 131 lpp. un «Montāžas instrukcija» lpp.). 131

39 «Мека» kabeļu trepju izlieces pie dažādām slodzēm un attālumiem Attālums starp atbalsta punktiem (m) Kabeļu trepes K K K K SP2.0 K SP2.0 Slodze (kg/m) Izliece (), f maks.=l/200, (L/100) (24)* (30)* (24)* (18)* (11)* Attālums starp atbalsta punktiem (m) Kabeļu trepes SP2.0 SP2.0 Slodze (kg/m) Izliece (), f maks.=l/200, (L/100) (37)* (63)* (90)* (27)* 14 4 (40)* (56)* (65)* (36)* 19 5 (53)* (44)* (29)* (25)* 7 (38)* (31)* Apzīmējumi: f, izliece (), trepju gali nostiprināti vai attālumi starp balstiem galu posmos A un E samazināti par 20 % (skat. arī 131 lpp. un «Montāžas instrukcija» lpp.). q vienmērīga slodze (кg/m). L attālums starp balstiem (m). (xx)* izliece pārsniedz L/200. Kabeļu trepju un kabeļu reņu montāža jāveic tā, lai redzamā vietā to izliece nepārsniegtu L/200. Industriālos objektos un neredzamās vietās izliece nedrīkst pārsniegt L/100 («Montāžas instrukcija» lpp.). Papildus informācijas iegūšanai konsultēties pie sava reģiona «МEKA» pārstāvja vai rūpnīcas tehniskajā daļā. 132

40 Izmantotie materiāli un virsmu apstrāde Viens no visplašāk mūsdienās izmantojamiem metāliem ir tērauds. Eksistē daudz un dažādu tērauda produktu korozijas aizsardzības veidu. Virsmas apstrādes metodes izvēle ir atkarīga no vides, kurā produkts tiek izmantots. Dažādu vides apstākļu korozijas iedarbības pakāpes pa kategorijām klasificētas atbilstoši EN ISO standartam. Nepieciešamo virsmas apstrādi, kas tiek izmantota dažādos gadījumos, var atrast 6 7 lpp.. Tipiskie produktu izmantošanas objekti ir sausas telpas: biroji, tirdzniecības celtnes, lielveikali, skolas, slimnīcas, sporta zāles u.t.t. Lai transportējot un montējot krāsotās virsmas tiktu aizsargātas, gaismekļu un kabeļu renes MEK M, KRA M un KRB M papildus pārklāj ar polietilēna aizsargplēvi. Gaismekļu MEK M un kabeļu KR M reņu attiecīgie piederumi, kā arī kabeļu renes KRC M galvenokārt tiek izgatavotas no karsti cinkota pēc Sendzimira metodes tērauda loksnes ar sekojošu pulvera krāsošanas metodi. «Мека» produkti Karsti cinkots lokšņu tērauds (cinkošana pēc Sendzimira metodes) Produkti ir izgatavoti no karsti cinkota (pēc Sendzimira metodes) lokšņu tērauda. Reizēm šos izstrādājumus sauc arī iepriekš cinkoti. «МEKA» galvenokārt izmanto karsti cinkotu plānu lokšņu tēraudu ar pārklājuma biezumu apm. 20 μm. Tērauda cinkošana atbilst standartu EN 10327, ASTMA 875 un DIN noteikumiem. No karsti cinkota plāna lokšņu tērauda tiek izgatavotas kabeļu trepes PG, K PG, kabeļu renes KRA PG, KRB PG, KRC PG, un CT PG grupa, kā arī gaismekļu renes MEK PG elektroinstalācijai un gaismekļu pievienošanai. Produkti, kas izgatavoti no karsti cinkota plāna lokšņu tērauda, izmantojami telpās ar atmosfēras iedarbības kategorijām C1 un C2. Tipiskie produktu izmantošanas objekti ir sausas telpas: biroju un tirdzniecības centri, lielveikali, skolas, slimnīcas, rūpnīcu cehi, noliktavas, sporta zāles u.c. Krāsoto produktu apzīmējumus ir viegli atšķirt no nekrāsotiem visiem krāsotiem produktiem apzīmējumā pievienots burts «М». Produktu karstā cinkošana (virsmas pārklāšana ar iegremdēšanu izkausētā cinkā) Produkti ir izgatavoti no tērauda loksnes bez pārklājuma. Pēc izgatavošanas tas tiek cinkots pēc karstās cinkošanas metodes, iegremdējot izkausētā cinkā. Cinka pārklājums apm. 55 μm biezumā pilnībā nosedz produktu, ieskaitot grieztās malas un metinātās šuves. Ar karsto cinkošanu, iegremdējot izkausētā cinkā pēc produkta izgatavošanas, tiek izgatavotas kabeļu trepes HDG, HDG, KSR80 HDG, SP2.0 HDG, HDG, kā arī gaismekļu renes MEK HDG, kabeļu renes CT HDG, sietveida renes WMT HDG un to piederumi. Karsti cinkotie produkti ir pārklāti atbilstoši EN ISO 1461 standartam (atbilst iepriekšējiem standartiem SFS 2765 un DIN 50976) un ir izmantojami vietās ar atmosfēras iedarbības kategorijām C1, C2, C3 un C4. Tipiski šo produktu izmantošanas objekti ir ārējā vide, ražošanas un rūpnīcu telpas ar augstu mitruma un piesārņojuma pakāpi. Krāsots, karsti cinkots lokšņu tērauds Produkti ir izgatavoti no cinkota pēc Sendzimira metodes (cinka pārklājuma biezums apm. 8 μm) un krāsota lokšņu tērauda. Krāsošanai izmantotas pretkorozijas, klimatisko apstākļu izmaiņu un dilšanas izturīgas komplicētas poliesteru krāsas. Produkti no krāsota, karsti cinkota plāna lokšņu tērauda paredzēti izmantošanai telpās ar atmosfēras iedarbības kategorijām C1 un C2. Standarta krāsa balta RAL

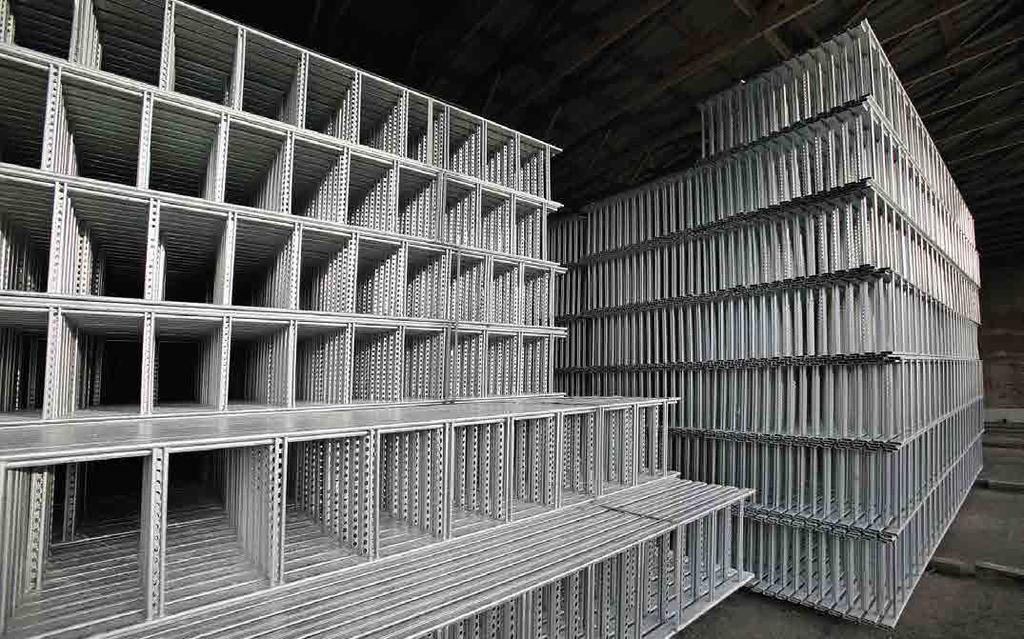

41 Pārklājums PEX (Duplex apstrāde) Apstrādājot virsmu pēc «Duplex» metodes, produkti pēc karstās cinkošanas tiek notīrīti, krāsoti ar pulvera krāsošanas metodi un nožāvēti augstā temperatūrā, iegūstot izturīgu krāsas kārtu. Ar «Duplex» apstrādi produkti iegūst papildus aizsardzību, kas īpaši nepieciešama agresīvā vidē. «Duplex» apstrāde dod iespēju klientam izvēlēties krāsas toni pēc visas RAL krāsu gaas. Standarta produktu PEX krāsa ir balta RAL Produktus PEX, kas cinkoti pēc Sendzimira metodes (cinka pārklājuma biezums apm. 20 μm) un ar «Duplex» apstrādi izmantojami telpās ar atmosfēras iedarbības kategorijām C1 un C2. Karsti cinkotus produktus PEX un PEX, (cinka pārklājuma biezums apm. 55 μm) un ar «Duplex» apstrādi var izmantot vietās ar atmosfēras iedarbības kategorijām līdz C5. Pārklājums Pural Apstrādājot virsmu pēc «Pural» metodes, cinkotas tērauda loksnes tiek notīrītas un krāsotas ar poliuretāna krāsu. Pural pārklājumam ir lieliska izturība pret koroziju, nodrošina augstu izturību dažādos laika apstākļos. «МEKA» izgatavo pēc pasūtījuma KS / KRL Pural vākus kabeļu trepēm, līkumiem, T-un X-elementiem, un tos var izmantot vietās ar atmosfēras iedarbības kategorijām līdz C4. Skābes izturīgs nerūsējošs tērauds AISI 316L (HST) Produkti, kas izgatavoti no skābes izturīga nerūsējoša tērauda, tiek izmantoti ļoti agresīvās vidēs, kur karstā cinkošana nenodrošina pietiekamu korozijas aizsardzību. Produkti no skābes izturīga nerūsējoša tērauda ir izmantojami kā telpās, tā ārpus tām. Produktus var izmantot telpās ar atmosfēras iedarbības kategorijām C1-C4, C5-I un C5-M. Tipiski šo produktu izmantošanas objekti ir ķīmiskā un kokapstrādes rūpniecība, kā arī objekti ar paaugstinātām higiēnas prasībām, tādi kā piensaimniecības, lopkautuves, pārtikas un farmācijas uzņēmumi. Nerūsējoša un skābes izturīga nerūsējoša tērauda izmantošana ir atkarīga no daudziem faktoriem. Noteicošais faktors ir apkārtējās vides ķīmiskais sastāvs, t.i. ķīmiskie savienojumi un to procentuālais sastāvs. Skābes izturīgajam nerūsējošam tēraudam ir augstāka pretošanās spēja klimatisko apstākļu izraisītai korozijai un tas ir izmantojams rūpnieciskā un mitrā atmosfērā. Liela hlora savienojumu koncentrācijas gadījumā ieteicams izmantot skābes izturīgu nerūsējošu tēraudu. Produkti PEX un HST pēc ārējā izskata un izmēriem ir līdzīgi «МEKA» standarta izstrādājumu grupu,,, MEK, CT un WMT produktiem, bet tie tiek izgatavoti tikai pēc pasūtījuma. Lai iegūtu papildus informāciju, konsultēties ar savu reģiona «МEKA» pārstāvi vai rūpnīcas tehniskajā daļā. 136

42 Montāžas instrukcija Tehniskās prasības Pirms kabeļus nesošo konstrukciju uzstādīšanas un izmantošanas uzsākšanas, nepieciešams iepazīties ar nacionāliem un nozares standartiem, tehniskiem noteikumiem, kā arī ar sistēmas uzstādīšanas un ekspluatācijas drošības noteikumiem. Vispārējā montāžas instrukcija Montāža jāveic tā, lai redzamā vietā kabeļu trepju, gaismekļu un kabeļu reņu izliece nepārsniegtu L/200 (L - attālums starp balstiem). Industriālos objektos un neredzamās vietās kabeļu trepju, gaismekļu un kabeļu reņu izliece nedrīkst pārsniegt L/100. Praktiski izliece L/200 nozīmē to, ka pie attāluma starp balstiem 3 m, izlieces lielums nebūs lielāks par 15. Turklāt, aprēķinot izlieci, kā rezerve jāņem vērā papildus 50 % no faktiskās slodzes. Slodžu diagraas un maksimālās slodzes, kā arī diagrau skaidrojumi doti «МEKA» katalogos. Kabeļu trepju, gaismekļu un kabeļu reņu galos, kā arī starp tām jāatstāj pietiekams attālums termiskās izplešanās kompensēšanai. Tērauda termiskās izplešanās koeficients ir 0, m/ ºC. Termiskās izplēšanās lielumu var aprēķināt šādā veidā: temperatūras izmaiņas х 0, х garums. Piemēram, ja trases garums ir 100 m un temperatūras izmaiņas 40 ºC, tad garuma izmaiņa būs: 40 х 0, х 100 = 0,048 m vai 48. Montējot kabeļu trepes, gaismekļu un kabeļu renes, jāņem vērā balstu elementu slodzes spēja, kā arī stiprināšanas elementu stiprība. Vietās, kur vertikālās kabeļu trepes var tikt mehāniski bojātas, tās 1,5 m augstumā ir jāaizsargā ar aizsargvākiem (ieteicams izmantot SK vākus). Sienu šķērsošana Vietās, kur jāšķērso ugunsizturīga siena, kabeļu trepes jānobeidz pie sienas. Pie robežām ar ugunsnedrošām telpām, montāžas materiāliem jāatbilst tās konstrukcijas ugunsizturībai, kurā jāizveido šķērsojums. Kabeļu un elektroinstalācijas montāža Elektroinstalācijai tiek izmantoti vadi un kabeļi ar izolāciju. Veicot elektroinstalācijas montāžu jāņem vērā ārējo faktoru iedarbību, piem. temperatūras iedarbību. Tāpat jāievēro maksimālās strāvas stipruma iespaidu uz vadu un kabeļu temperatūru tās iespaidā. Uz horizontālām kabeļu trepēm vadi un kabeļi parasti tiek kārtīgi novietoti izstiepti ar vai bez piestiprināšanas. Pie vertikālām un slīpām kabeļu trepēm vadi un kabeļi tiek piestiprināti atbilstoši izvēlētos attālumos ar piemērotiem stiprināšanas elementiem (ieteicam izmantot CCA kabeļu stiprināšanas skavas). Aprīkojums Aprīkojums, kurš tiek uzstādīts uz kabeļu nesošām konstrukcijām, piem., nozaru kārbas, tiek stingri piestiprināts tā, lai tas nenonāktu tiešā vadu un kabeļu strāvu vadošo daļu zonā. Nepieciešamības gadījumā tiek izmantoti stiprinājuma elementi. Augstsprieguma kabeļu sistēmu izmantošana Uz kabeļu trepēm un atļauts novietot augstsprieguma kabeļus, izmantojot tiem paredzētos montāžas stiprinājuma elementus. Iezemēšana ( potenciālu izlīdzināšana) Potenciālu izlīdzināšana ir jāveic katrā objektā. Potenciālu izlīdzināšanas mērķis ir novērst bīstamu dažādu spriegumu rašanos vienlaicīgi aizsniedzamās elektrovadošās daļās. Potenciālu izlīdzināšanas gadījumā zem sprieguma esošās un citas strāvu vadošās daļas ir savā starpā ar vienādu potenciālu, t.i., starp tām nav potenciālu starpības. Parasti potenciālu izlīdzināšanas objekti ir metāla cauruļvadi (apkure, kanalizācija, ventilācija), ēku metāla konstrukcijas un dzelzbetona tērauda armatūra, kas pievienoti potenciālu izlīdzināšanas kontūram. Metāla kabeļu nesošās sistēmas arī ir uzskatāmas kā konstrukcijas, un uz tām ir attiecināma potenciālu izlīdzināšanas nepieciešamība. Kabeļu kanālu iezemēšana ( potenciālu izlīdzināšana) Kabeļu kanālu sistēmu parasti nav nepieciešams iezemēt vai pievienot pie potenciālu izlīdzinošā vadītāja, ja tiek montēti kabeļi ar dubultizolāciju (piem. NYM). Izņēmums ir slimnīcas un sprādzienbīstamas telpas (uz tām attiecas ATEX noteikumi). Iezemēšana un potenciālu izlīdzināšanas sistēma var būt nepieciešama konkrētos projektos. 137

43 Kabeļu trepju un reņu iezemēšana ( potenciālu izlīdzināšana) Kabeļu trepes, kabeļu un gaismekļu renes var uzskatīt kā strāvu vadošus, tāpēc tos ir jāpievieno pie celtnes potenciālu izlīdzināšanas kontūra vismaz vienā vietā. Montējot rūpnieciskus objektus, īpaši jāpievērš uzmanība visas kabeļus nesošās sistēmas iezemēšanai un tās drošumam. Rūpnieciskos objektos ieteicams kabeļu trepes iezemēt ar intervālu 40 m, ja tās nav droši piestiprinātas pie strāvu vadošām konstrukcijām (piem., pie iezemētām tērauda kolonnām). Kabeļu trepju un savienojošie elementi SSR, SSU un NL nodrošina pietiekamus savstarpējus elektriskus savienojumus, tāpēc nav nepieciešamības izmantot atsevišķus sazemējuma vadus apejot savienojumus. E - klasifikācija E60 E90 Izstrādājumu grupas Kabeļu trepes (izņemot K), un Gaismekļu renes MEK Sietveida renes WMT Kabeļu renes KRA GOST Izstrādājumu grupas klasifikācija Pārbaudes tika veiktas nepievienojot vadus R60 Sietveida renes WMT R90 Kabeļu trepes (izņemot K) Gaismekļu renes MEK Kabeļu renes CT R120 Kabeļu trepes Deklarācijas, montāžas piemērus un papildus informāciju Jūs varat iegūt, konsultējoties ar savu reģiona «МEKA» pārstāvi vai rūpnīcas tehniskajā daļā. Kabeļu trepju elektrovadītspēja Pēc «МEKA» iniciatīvas firma SGS Fimko Oy izpētīja kabeļu trepju un reņu, kā arī gaismekļu reņu elektrovadītspēju (pēc standarta IEC 61537:2006, punkta 11.1). Pārbaudes rezultātus var pieprasīt no «МEKA» pārstāvja vai «МEKA» tehniskās daļas. Kabeļu konstrukciju ugunsdrošība Kompānijas «Мека» kabeļus nesošām konstrukcijām ir veiktas ugunsdrošības pārbaudes laboratorijās «VTT» Somijā gadā un un «ПожСтандарт» Krievijā gadā. Pārbaudes tika veiktas ņemot vērā standartu EN , DIN un GOST-R prasības apstākļiem, noteikumiem un metodēm, kā arī tehniskās atskaites Technical Report (TR): Cable management systems (CMS) for fire resistant installations rekomendācijas. Šī tehniskā atskaite IEC komitejā ir sagatavošanas stadijā un visdrīzāk būs par pamatu jaunajam Eiropas standartam EN, kurš aizvietos līdz šim darbojošos reģionālos standartus. Ugunsdrošības pārbaudes tika veiktas kabeļu trepēm, un, kabeļu renēm KRA un CT, sietveida renēm WMT, gaismekļu renēm MEK, kā arī doto izstrādājumu nepieciešamajiem aksesuāriem. Kabeļu trepju, reņu un gaismekļu reņu ekspluatācija Ekspluatācijas laikā ieteicams ievērot nacionālo standartu un tehnisko noteikumu prasības, kā arī drošības noteikumus. Ieteikumi: 1. Kabeļu trases elektriskās shēmas atbilstību ekspluatācijā faktiski esošai sistēmai jāpārbauda ne retāk kā reizi divos gados ar atzīmi uz tās par pārbaudi. 2. Gadījumā, ja ir izmainījušies elektroiekārtu ekspluatācijas noteikumi, kabeļu trases ekspluatācijas instrukcijā tiek izdarīti papildinājumi. Instrukciju jāpārskata ne retāk kā reizi trīs gados. 3. Savienojuma pārbaude starp zemējumu un zemējamiem elementiem jāveic pie katras elektroiekārtu pārvietošanas un katra zemējuma remonta. 4. Kabeļu trepju pārklājuma bojāšanas vieta jāapstrādā ar tādu pārklājumu, kāds ir dotam produktam (cinks vai krāsa). Drošības pasākumi un ražotāja atbildība 1. Кabeļu trepes ir paredzētas tikai kabeļu novietošanai. 2. Montējot kabeļu trepes un citus elektromontāžas piederumus jāievēro balsta elementu slodzes spēja, kā arī stiprinājuma un apvalku elementu stiprība. 3. Kabeļu trepes nedrīkst izmantot kā trepes vai laukumus iešanai. 4. Montāžas un ekspluatācijas laikā ievērot spēkā esošos iecirkņa vai teritorijas drošības noteikumus un pārējās vietējās prasības. 5. Ražotājs neuzņemas atbildību par tiešiem vai netiešiem zaudējumiem, kas radušies produktu nepareizas ekspluatācijas rezultātā vai neievērojot drošības noteikumus. 138

44 Vispārējie noteikumi firmas «МEKA» kabeļu trepju uzglabāšanai 1. Kabeļu trepes jāuzglabā tikai oriģinālā rūpnīcas iepakojumā. Iepakojumus var novietot vienu virs otra, bet ne vairāk kā divus rūpnīcas iepakojumus. 2. Kabeļu trepes un to piederumi jāuzglabā sausās telpās ar nelielu mitrumu. Tas īpaši svarīgi ir produktiem, kuri ietīti plastmasas plēvē (baltas kabeļu renes, baltas gaismekļu renes). Nav ieteicams kabeļu trepes un to piederumus uzglabāt zem klajas debess. Ja kabeļu trepes tiek uzglabātas āra apstākļos, ieteicams tās glabāt zem nojumes, kur laika apstākļu ietekme (lietus, sniegs) tiek minimizēta. 3. Kabeļu trepes jānovieto uz līdzenas virsmas. Nedrīkst kabeļu trepes uzglabāt vertikālā stāvoklī. 4. Kabeļu trepes un to piederumus var uzglabāt sausās telpās ar nelielu mitrumu 5 gadus bez kvalitātes izmaiņām *) Papildus informāciju par kabeļu trepju uzglabāšanu Jūs varat iegūt, konsultējoties ar savu reģiona «МEKA» pārstāvi vai rūpnīcas tehniskajā daļā. Kabeļu kanālu montāžas kopējās instrukcijas Pirms kabeļu kanālu uzstādīšanas un ekspluatācijas uzsākšanas, jāiepazīstas ar nacionālo un nozares standartu prasībām un tehniskajiem noteikumiem, kā arī kabeļu kanālu uzstādīšanas un ekspluatācijas drošības noteikumiem. Kabeļu kanāli INSTAL paredzēti elektrisko, sakaru un datu pārraides kabeļu instalācijai, kā arī atbilstošu kontaktligzdu uzstādīšanai. Kabeļu kanāliem INSTAL ir ārvides ietekmes pakāpe IP41, tāpēc tie var tikt uzstādīti telpās ar paaugstinātu putekļu saturu gaisā. Izmantojamiem kabeļu un kontaktligzdu produktiem ir jātbilst spēkā esošiem montāžas noteikumiem un standartiem. Vadi un kabeļi tiek instalēti kabeļu kanāla iekšpusē, bet kontaktligzdas komplektā esošajā aizsargvāka caurumos. Nepieciešamības gadījumā kabeļu kanālu iekšpusē var iemontēt dažādas iekārtas un konstrukcijas elementus. Par iespēju kabeļu kanālos iemontēt citus, ne elektriskus produktus, noskaidrot pie piegādātāja, «МEKA» pārstāvja vai «МEKA» tehniskajā daļā. Kabeļu kanālu tehniskā informācija: Izmantotie materiāli: - Alumīnijs EN AW Plastmasa - Tērauds - Krāsots, anodēts alumīnijs (EN 000) Spriegums 230/400 V INSTAL kabeļu kanālos var uzstādīt dažādu rāžotāju (ENSTO, Thorsman, Strömfors, ELKO, Ductel) kontaktligzdas, trīs fāzu kontaktligzdas Thorsman CYB-PC380, Ductel XTBF Strömfors Izmantojot kārbas BASIC MB, kabeļu kanālos Instal un InForm var instalēt lielāko daļu ražotāju zemapmetuma kontaktligzdas. 139

45 Sertifikāti un tehniskā dokumentācija Firmā «МEKA» ieviestā kvalitātes un vides pārvaldības sistēma aptver visas kompānijas pamatfunkcijas prograas. Kompānijas kvalitātes pārvaldības sistēma atestēta Det Norske Veritas un atbilst standartu ISO 9001 un ISO prasībām. Pārbaudes, deklarācijas un licences Kabeļu trepes, kabeļu renes, gaismekļu renes, kabeļu kanāli Produktu CE marķējums SGS Fimko elektrovadītspēja Produktu slodzes spēju un stiprību- Somijas Valsts zinātniski pētnieciskais centrs VTT. Ugunsdrošības sertifikāti un deklarācijas STUL (Somija) ГОСТ-Р УХЛ 1.0 () Кabeļu kanāli Izstrādājumi atbilst standarta EN prasībām Izstrādājumi atbilst direktīvas ROHS (Restriction of Hazardous Substances) 2002/95EC prasībām. Izstrādājumi atbilst Zemsprieguma Direktīvu 73/23/EY и 93/68/EY drošības prasībām. FI (Somija) S (Zviedrija) N (Norvēģija) Demko (Dānija) Zīme CE (starptautiska) Dokumentu kopijas Jūs varat iegūt, konsultējoties ar savu reģiona «МEKA» pārstāvi vai rūpnīcas tehniskajā daļā. Katalogs «МEKA 17» iespiets gada sākumā. Attīstot ražošanu un paplašinot produktu sortimentu, ražotājs var izmainīt aprakstus, tehniskos datus u.c.informāciju bez brīdinājuma. Jaunāko informāciju varat iegūt mūsu mājas lapās un 140
