Εσωτερική περίκλειστη αυλή

Μέγεθος: px

Εμφάνιση ξεκινά από τη σελίδα:

Download "Εσωτερική περίκλειστη αυλή"

Ευδοξία Κακριδής
8 χρόνια πριν
Προβολές:

1 Λένα Μάντζιου, ήλιος - φως, βιοκλιματικός σχεδιασμός αρχιτεκτονική σύνθεση 4, συλλογική κατοικία, 4 εξ

2 ήλιος - φως αναδρομή

3 ήλιος - φως φωταγωγός

κτισμάτων Όλυνθος 4 ος αι π.χ, Αθηναϊκή Αγορά 5 ος αι π.χ 12 αι μ.

4 Εσωτερική περίκλειστη αυλή Πανάρχαιο αρχιτεκτονικό σχήμα Εσωτερικός προστατευμένος υπαίθριος χώρος ζωής Φωτισμός, εξαερισμός περιμετρικών κτισμάτων Όλυνθος 4 ος αι π.χ, Αθηναϊκή Αγορά 5 ος αι π.χ 12 αι μ.χ, Άρειος πάγος Ρωμαϊκή εποχή, Πριήνη ελληνιστική περίοδος, Σπάτα 1974 ήλιος - φως ακάλυπτος

5 στοά, πρόπυλο, περίπτερο, περίσταση, περιστύλιο, προστώο, χαγιάτι, σκεπαστό, υπόστεγο, κληματαριά. ήλιος φως ημιυπαίθριος

6 ήλιος - φως αρχές βιοκλιματικού σχεδιασμού

7 Σχέση προσπίπτουσας ηλιακής ακτινοβολίας, ανάλογα με τον προσανατολισμό της όψης, σε διαφορετικά γεωγραφικά πλάτη ήλιος φως ηλιακή ακτινοβολία - πλεονεκτήματα νότιου προσανατολισμού

8 χειμώνας καλοκαίρι νότια άποψη βορεινή άποψη ήλιος φως ηλιακή ακτινοβολία στο οικόπεδο στα Εξάρχεια

9 ήλιος φως ηλιακή ακτινοβολία στο οικόπεδο στα Εξάρχεια

10 ήλιος φως ηλιακή ακτινοβολία στο οικόπεδο στα Εξάρχεια

11 Φαινόμενο θερμοκηπίου ηλιοσυλλογή αποθήκευση διανομή διατήρηση προϋποθέσεις αποθήκευσης θερμότητας στα δομικά στοιχεία : θερμομόνωση εξωτερική ή ενδιάμεση υλικά με υψηλή θερμοχωρητικότητα (σκυρόδεμα, πέτρα, κεραμικά, υλικά αλλαγής φάσης) η αποταμιευμένη θερμότητα αποδίδεται στο εσωτερικό με χρονική υστέρηση Θερμική μάζα συμβάλλει στην αποτροπή της υπερθέρμανσης τη θερινή περίοδο ήλιος φως συλλογή ηλιακής ενέργειας - φαινόμενο θερμοκηπίου ρόλος θερμικής μάζας

αλλαγής φάσης) η αποταμιευμένη θερμότητα αποδίδεται στο εσωτερικό με χρονική υστέρηση Θερμική μάζα συμβάλλει στην

12 Αποτροπή της υπερθέρμανσης βελτίωση μικροκλίματος ηλιοπροστασία φυσικός αερισμός δροσισμός απόρριψη πλεονάζουσας θερμότητας ήλιος - φως παθητικά συστήματα δροσισμού

13 Το ιδανικό σκίαστρο είναι το φύλλωμα των φυτών, αφού αφήνει ανάμεσα από τα κενά να περνάει το αεράκι χωρίς να περνάει ο καυτός ήλιος Η φυτική στέγαση αλλά και η καλαμωτή με τις ψάθες είναι στοιχεία κλιματολογικού ελέγχου Το πλεονέκτημα των φυλλοβόλων είναι ότι αφήνουν τον χειμερινό ήλιο να διεισδύσει και να θερμάνει τον χώρο Θερμοφωτογράφιση υλικών επίστρωσης ήλιος - φως βελτίωση μικροκλίματος

στοιχεία κλιματολογικού ελέγχου Το πλεονέκτημα των φυλλοβόλων είναι ότι αφήνουν τον χειμερινό ήλιο

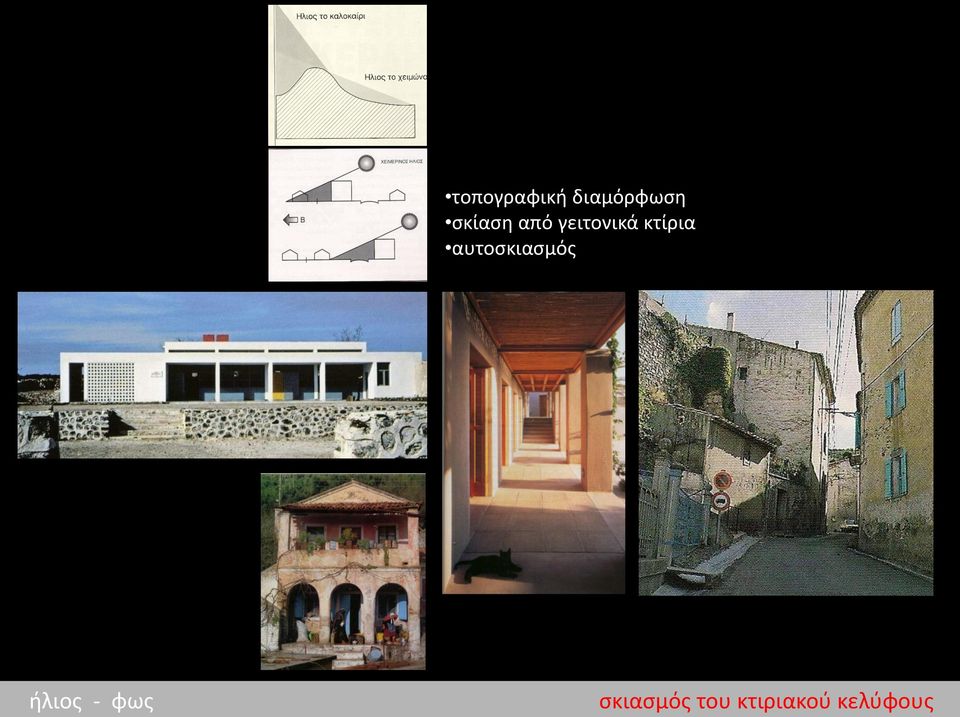

14 τοπογραφική διαμόρφωση σκίαση από γειτονικά κτίρια αυτοσκιασμός ήλιος - φως σκιασμός του κτιριακού κελύφους

15 Εξωτερική σκίαση των ανοιγμάτων, ώστε να αποφευχθεί η διείσδυση του ήλιου και η συνεπαγόμενη υπερθέρμανση του χώρου. Η προστασία με περσίδες στο εσωτερικό των υαλοστασίων προσφέρει μεν μείωση της θάμβωσης από το έντονο ηλιακό φως, όμως δεν απαλλάσσει το χώρο από την υπερθέρμανση ήλιος - φως εξωτερική σκίαση των ανοιγμάτων

Η προστασία με περσίδες στο εσωτερικό των υαλοστασίων προσφέρει μεν μείωση της

16 ήλιος φως εξωτερική σκίαση των ανοιγμάτων

17 ήλιος - φως ιδιαιτερότητες προσανατολισμών

18 Νότιος προσανατολισμός Λόγω της υψηλής τροχιάς του ήλιου, το καταλληλότερο σύστημα σκίασης αποτελείται από οριζόντια σταθερά ή κινητά στοιχεία Το κρίσιμο σημείο είναι το πλάτος της προεξοχής των περσίδων, έτσι ώστε το μεν καλοκαίρι να διασφαλίζεται πλήρης σκιασμός των υαλοστασίων το δε χειμώνα, να εισέρχονται οι ηλιακές ακτίνες στο εσωτερικό ήλιος φως σκίαση νότιων ανοιγμάτων

προεξοχής των περσίδων, έτσι ώστε το μεν καλοκαίρι να διασφαλίζεται πλήρης σκιασμός των

19 αρχιτέκτων Μ. Σουβατζίδης, κατοικία στη Ν. Φιλοθέη, 1984 ήλιος - φως σκίαση νότιων ανοιγμάτων

20 Νοτιοανατολικός ή νοτιοδυτικός προσανατολισμός. Τα ηλιοπροστατευτικά στοιχεία πρέπει να είναι συνδυασμός οριζόντιων και κατακόρυφων περσίδων, υπό μορφή εσχάρας, για να είναι αποτελεσματικά. Η μορφή των περσίδων καθορίζεται από το ύψος και το αζιμούθιο του ήλιου για τους μήνες του καλοκαιριού ήλιος - φως σκίαση ΝΑ, ΝΔ ανοιγμάτων

κατακόρυφων περσίδων, υπό μορφή εσχάρας, για να είναι αποτελεσματικά.

21 Ε. Σταυροπούλου, Κατοικία στη Ν. Φιλοθέη, 2006 ήλιος - φως σκίαση νοτιοδυτικών ανοιγμάτων

22 ο αέρας θερμαίνεται, διαστέλλεται, μειώνεται η πυκνότητά του, κινείται ανοδικά. διέξοδος στο ανερχόμενο ρεύμα είσοδος δροσερού αέρα από ανοίγματα στη βάση Λ. Μάντζιου, κατοικία στη κάτω Κηφισιά, 2004 ήλιος - φως φυσικός αερισμός φαινόμενο καμινάδας

23 Εξωτερικός σκιασμός του αιθρίου Η ιδέα της ομπρέλας, αφενός εμποδίζει την ηλιακή δέσμη να φθάσει στο κτίριο και αφετέρου επιτρέπει την κίνηση του αέρα στο ενδιάμεσο κενό μεταξύ του ηλιοπροστατευτικού στοιχείου και του κτίσματος κατοικία στην κάτω Κηφισιά, Λ. Μάντζιου ήλιος - φως σκίαση ανοιγμάτων οροφής

24 ήλιος - φως ανοίγματα

25 Λ. Μάντζιου, κατοικία στην ορεινή Δωρίδα, 2007 ήλιος φως διαφοροποίηση όψεων - φυσικός φωτισμός - ανοίγματα τρύπες

26 MVRDV, Double House, Utrecht , Ολλανδία ήλιος φως φυσικός φωτισμός ανοίγματα σε ζώνες

27 Kengo Kuma, River Filter, Ιαπωνία ήλιος - φως φίλτρο

28 Rafael Moneo, Kursaal de San Sebastian, , Ισπανία ήλιος - φως φυσικός φωτισμός φίλτρο

29 Jean Nouvel, Ινστιτούτο Αραβικού κόσμου, Παρίσι, 1987 ήλιος - φως ηλιοπροστασία - συμβολισμός

30 Herzog & de Meuron, Dominus Winery, Napa Valey, , Αμερική ήλιος - φως φυσικός φωτισμός - φίλτρο

31 ήλιος - φως ακάλυπτος, φωταγωγός, αίθριο

32 Αρχιτέκτων Κ. Κρόκος Πολυκατοικία και ιδιωτικό μουσείο, Αθήνα, ήλιος - φως ακάλυπτος, φωταγωγός

33 Tadao Ando, Azuma House, Osaka, 1975 ήλιος - φως αίθριο

34 SCDA architects, House Singapore, ήλιος - φως φωταγωγός, φίλτρο

35 ήλιος - φως φίλτρο - αστικό μέτωπο

36 ήλιος - φως φίλτρο - αστικό μέτωπο

37 Tadao Ando, Honuchi house , Ιαπωνία ήλιος - φως φίλτρο - αστικό μέτωπο

38 J. Nouvel, Musee du quai Branly, Paris ήλιος - φως φίλτρο - αστικό μέτωπο

40 Βιοκλιματική αρχιτεκτονική στην Ελλάδα, επιμ. Λ. Μάντζιου, εκδόσεις ΕΡΓΟΝ IV, 2009 Ενεργειακός σχεδιασμός, εισαγωγή για αρχιτέκτονες, υπεύθυνος για την ελληνική έκδοση Ε. Τσίγκας, εκδόσεις Μάλλιαρης παιδεία, ενημέρωση / βιβλιοπαρουσίαση /βιοκλιματική αρχιτεκτονική στην Ελλάδα /Ιούνιος 07/2010 Preview >> (Ελληνικές Κατασκευές τ. 143, Δεκ 2009) Επιστημονικός ιστότοπος ιδρύματος Μποδοσάκη αρχιτεκτονική, Λ. Μάντζιου διάλεξη: βιοκλιματικός σχεδιασμός κατοικιών, πρόληψη ή μετασκευή, 01/02/2012 ήλιος - φως βιοκλιματικός σχεδιασμός ενδεικτική βιβλιογραφία
