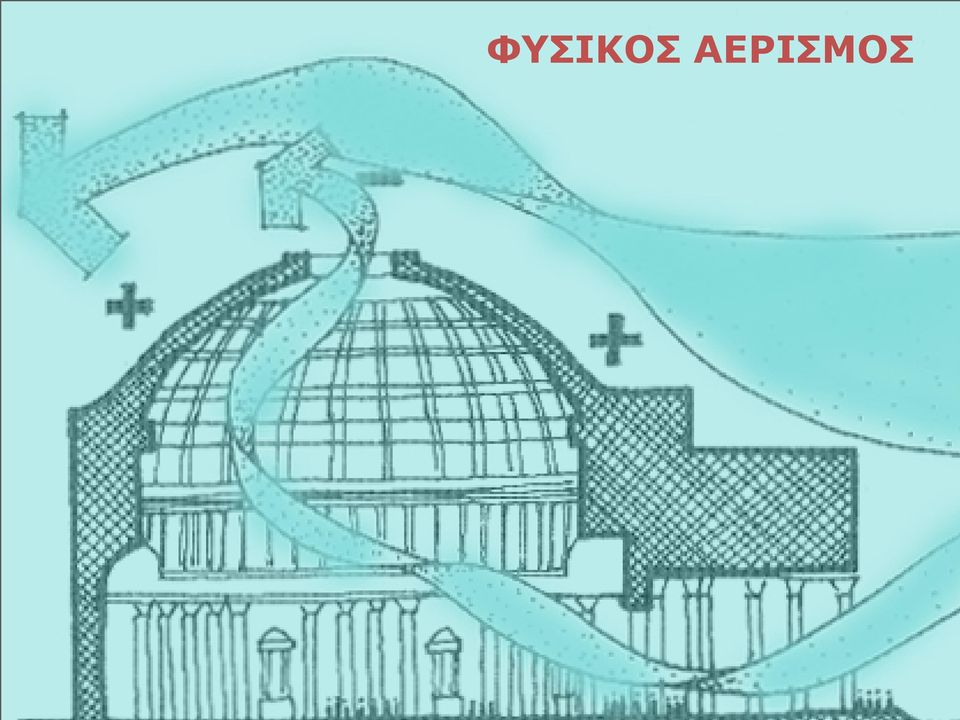

1 ΦΥΣΙΚΟΣ ΑΕΡΙΣΜΟΣ

2 ο ρόλος του ανοίγματος ηλιασμός φωτισμός αερισμός

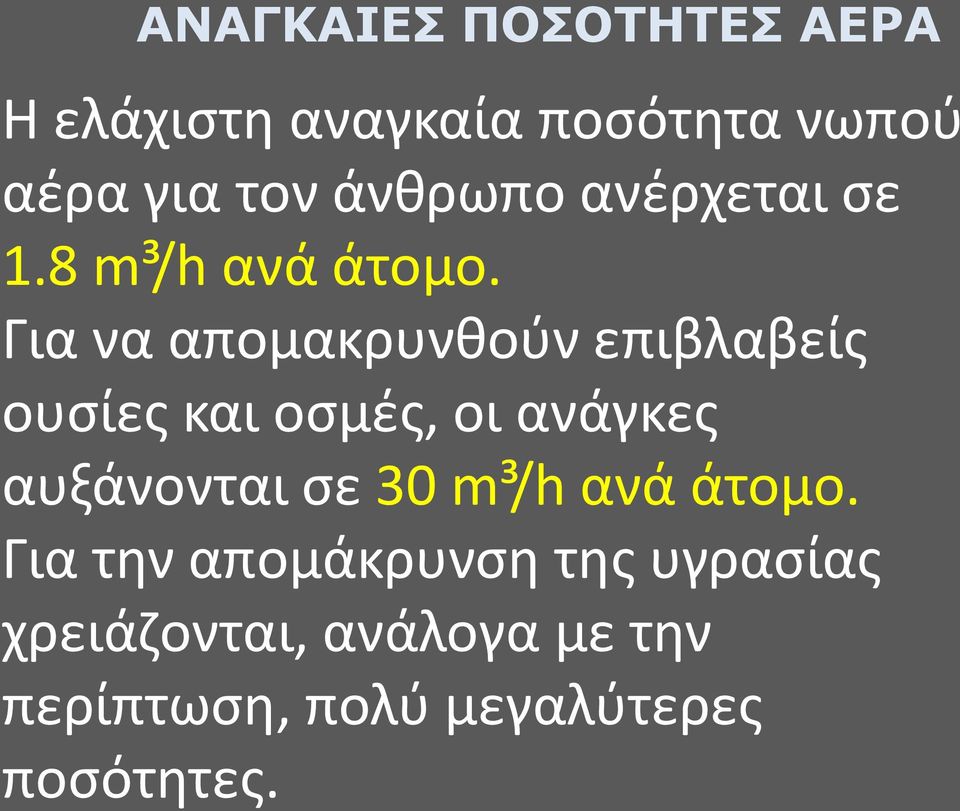

3 ΑΝΑΓΚΑΙΕΣ ΠΟΣΟΤΗΤΕΣ ΑΕΡΑ Η ελάχιστη αναγκαία ποσότητα νωπού αέρα για τον άνθρωπο ανέρχεται σε 1.8 m³/h ανά άτομο. Για να απομακρυνθούν επιβλαβείς ουσίες και οσμές, οι ανάγκες αυξάνονται σε 30 m³/h ανά άτομο. Για την απομάκρυνση της υγρασίας χρειάζονται, ανάλογα με την περίπτωση, πολύ μεγαλύτερες ποσότητες.

Για να απομακρυνθούν επιβλαβείς ουσίες και οσμές, οι ανάγκες αυξάνονται σε

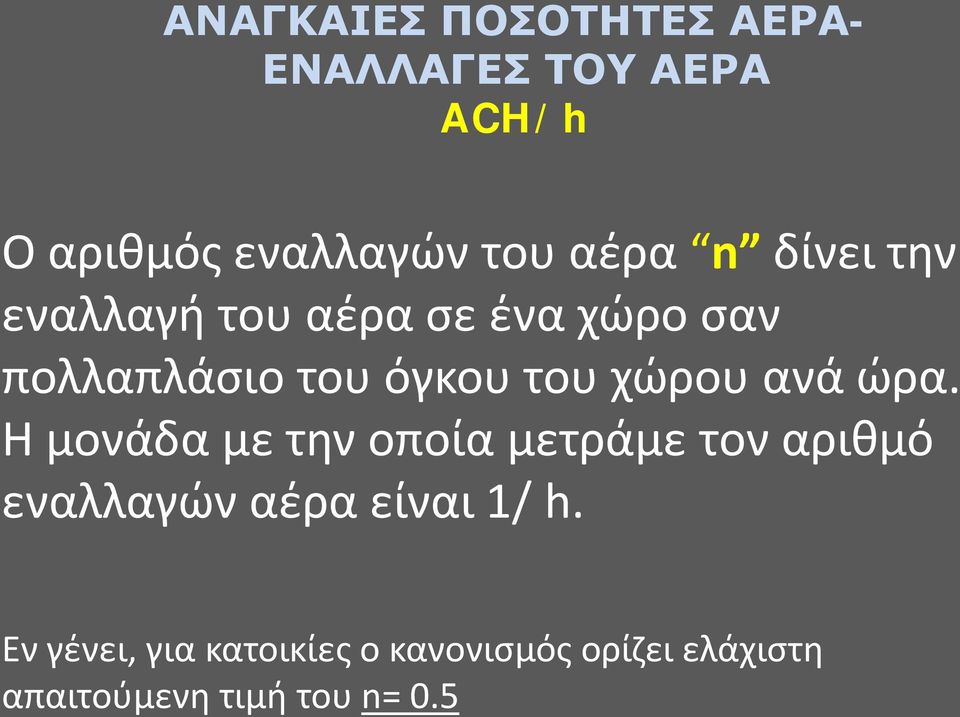

4 ΑΝΑΓΚΑΙΕΣ ΠΟΣΟΤΗΤΕΣ ΑΕΡΑ- ΕΝΑΛΛΑΓΕΣ ΤΟΥ ΑΕΡΑ ACH/h Ο αριθμός εναλλαγών του αέρα n δίνει την εναλλαγή του αέρα σε ένα χώρο σαν πολλαπλάσιο του όγκου του χώρου ανά ώρα. Η μονάδα με την οποία μετράμε τον αριθμό εναλλαγών αέρα είναι 1/ h. Εν γένει, για κατοικίες ο κανονισμός ορίζει ελάχιστη απαιτούμενη τιμή του n= 0.5

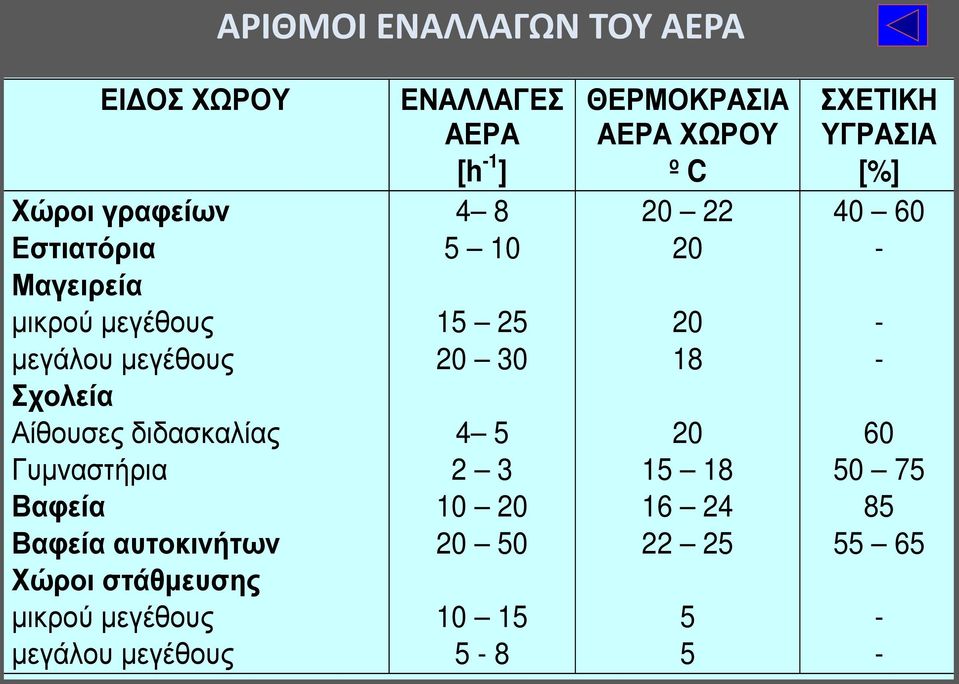

5 ΑΡΙΘΜΟΙ ΕΝΑΛΛΑΓΩΝ ΤΟΥ ΑΕΡΑ ΕΙΔΟΣ ΧΩΡΟΥ Χώροι γραφείων Εστιατόρια Μαγειρεία μικρού μεγέθους μεγάλου μεγέθους Σχολεία Αίθουσες διδασκαλίας Γυμναστήρια Βαφεία Βαφεία αυτοκινήτων Χώροι στάθμευσης μικρού μεγέθους μεγάλου μεγέθους ΕΝΑΛΛΑΓΕΣ ΑΕΡΑ [h -1 ] ΘΕΡΜΟΚΡΑΣΙΑ ΑΕΡΑ ΧΩΡΟΥ º C ΣΧΕΤΙΚΗ ΥΓΡΑΣΙΑ [%]

μεγέθους μεγάλου μεγέθους ΕΝΑΛΛΑΓΕΣ ΑΕΡΑ [h -1 ] 4 8 5 10 15 25 20 30 4 5 2 3 10 20 20 50 10 15 5-8

6 ΑΠΑΙΤΗΣΕΙΣ ΑΕΡΙΣΜΟΥ ΣΧΕΤΙΚΑ ΜΕ ΤΙΣ ΚΛΙΜΑΤΙΚΕΣ ΣΥΝΘΗΚΕΣ ΨΥΧΡΕΣ ΠΕΡΙΟΧΕΣ Περιορισμός εναλλαγών αέρα στο ελάχιστο (εφοδιασμός απαιτούμενου Ο 2, απομάκρυνση οσμών) ΘΕΡΜΕΣ ΠΕΡΙΟΧΕΣ Αναγκαίος για την απομάκρυνση πλεονάζουσας θερμοτητας, τη δημιουργία συνθηκών άνεσης και για λόγους υγιεινής. α. Θερμές - υγρές : απομάκρυνση υγρασίας, ανεπιθύμητου θερμικού φορτίου, εξάτμιση ιδρώτα από το ανθρώπινο σώμα β. Θερμές - ξηρές : απομάκρυνση αποθηκευμένης θερμότητας από τα δομικά στοιχεία του κτιρίου, διευκόλυνση της ανταλλαγή θερμότητας του σώματος με το περιβάλλον

υγιεινής. α. Θερμές - υγρές : απομάκρυνση υγρασίας, ανεπιθύμητου θερμικού φορτίου, εξάτμιση ιδρώτα από το ανθρώπινο σώμα β.

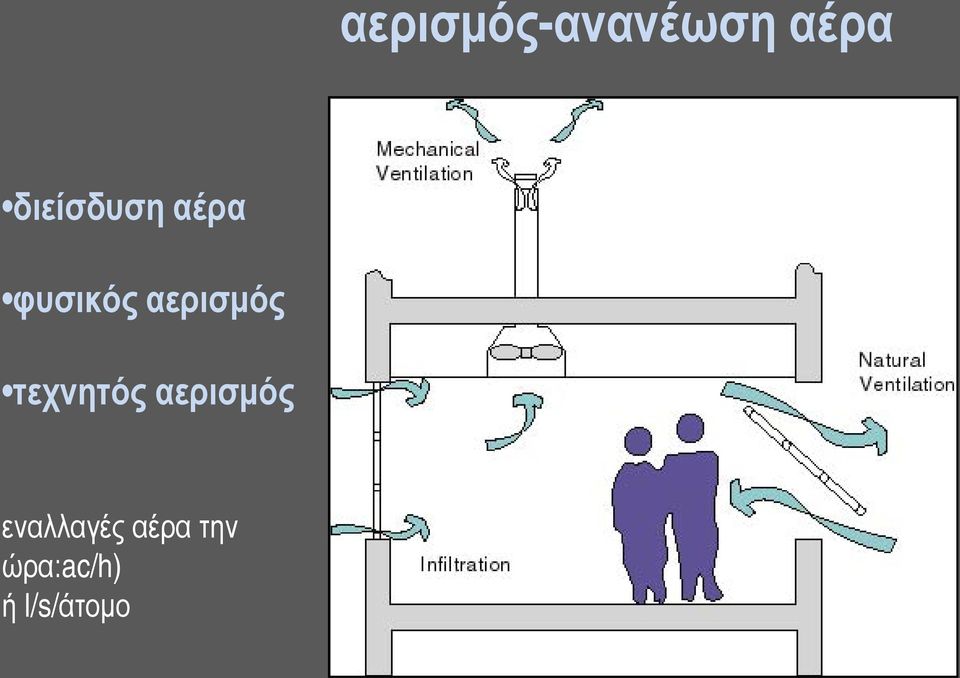

7 αερισμός-ανανέωση αέρα διείσδυση αέρα φυσικός αερισμός τεχνητός αερισμός εναλλαγές αέρα την ώρα:ac/h) ή l/s/άτομο

8 Α.2 ΑΙΤΙΑ ΠΟΥ ΠΡΟΚΑΛΟΥΝ ΤΗ ΡΟΗ ΤΟΥ ΦΥΣΙΚΟΥ ΑΕΡΙΣΜΟΥ ΡΟΗ ΦΥΣΙΚΟΥ ΑΕΡΙΣΜΟΥ ΑΠΟ ΤΗ ΔΙΑΦΟΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΜΕΤΑΞΥ ΑΕΡΙΩΝ ΜΑΖΩΝ (ΔΤ) ΑΠΟ ΤΗ ΔΙΑΦΟΡΑ ΠΙΕΣΕΩΝ ΣΤΟ ΚΕΛΥΦΟΣ ΠΑΡΟΥΣΙΑ ΑΝΕΜΟΥ (ΔP)

9 β. Η ΔΙΑΦΟΡΑ ΠΙΕΣΗΣ ΜΕ ΤΗΝ ΠΑΡΟΥΣΙΑ ΑΝΕΜΟΥ (ΔP) Η διαφοροποίηση πιέσεων στο κέλυφος του κτιρίου προκαλεί την φυσική ροή του αέρα από τις προσήνεμες (+) προς τις υπήνεμες πλευρές (-)

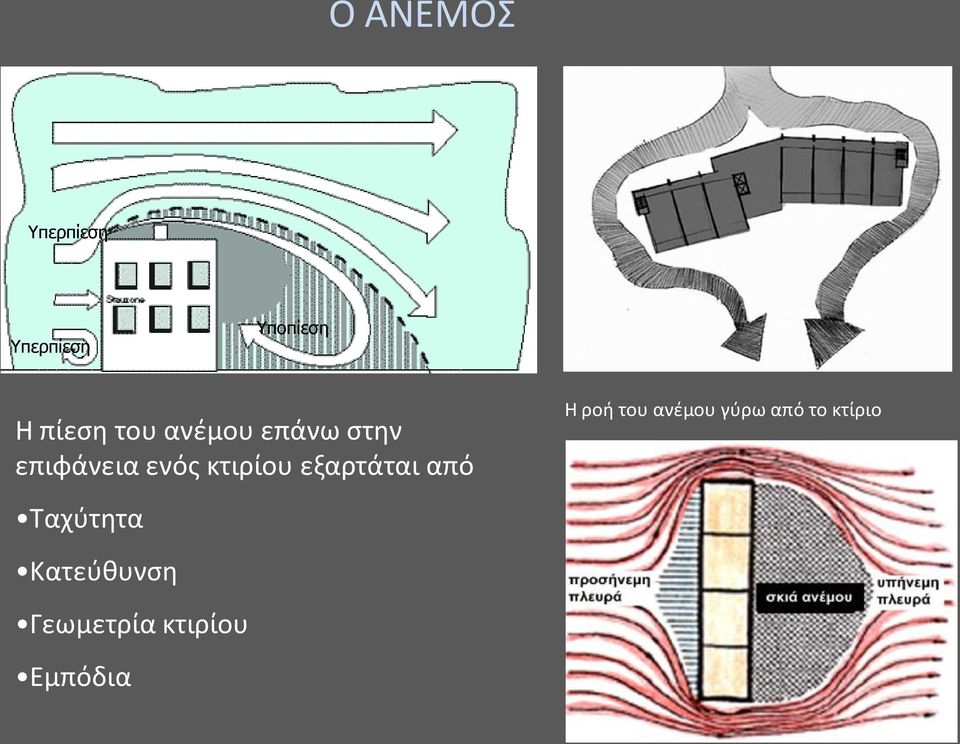

10 Ο ΑΝΕΜΟΣ Υπερπίεση Υπερπίεση Υποπίεση Η πίεση του ανέμου επάνω στην επιφάνεια ενός κτιρίου εξαρτάται από Η ροή του ανέμου γύρω από το κτίριο Ταχύτητα Κατεύθυνση Γεωμετρία κτιρίου Εμπόδια

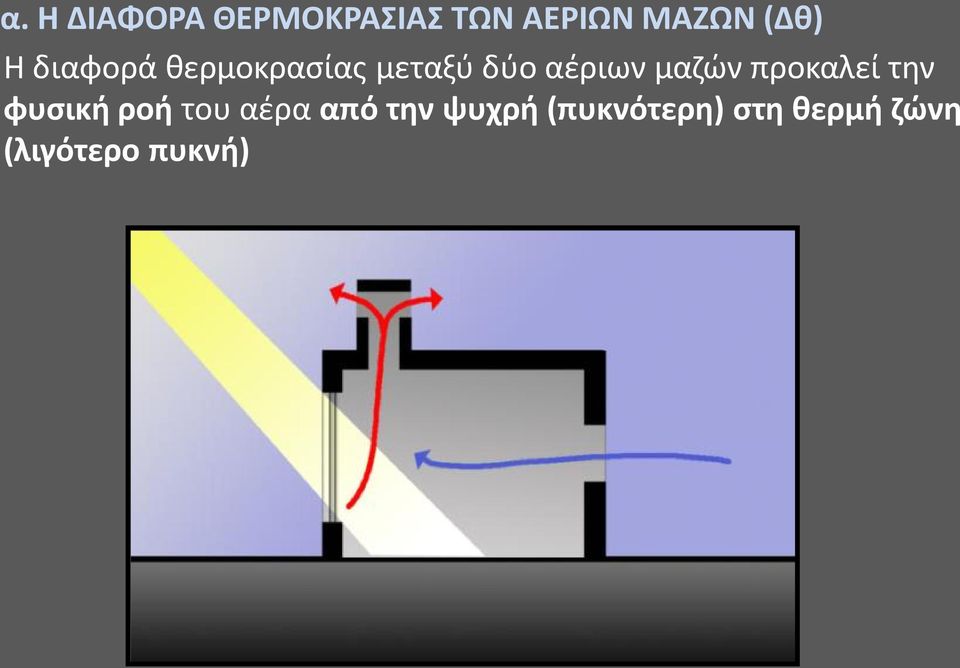

11 α. Η ΔΙΑΦΟΡΑ ΘΕΡΜΟΚΡΑΣΙΑΣ ΤΩΝ ΑΕΡΙΩΝ ΜΑΖΩΝ (Δθ) Η διαφορά θερμοκρασίας μεταξύ δύο αέριων μαζών προκαλεί την φυσική ροή του αέρα από την ψυχρή (πυκνότερη) στη θερμή ζώνη (λιγότερο πυκνή)

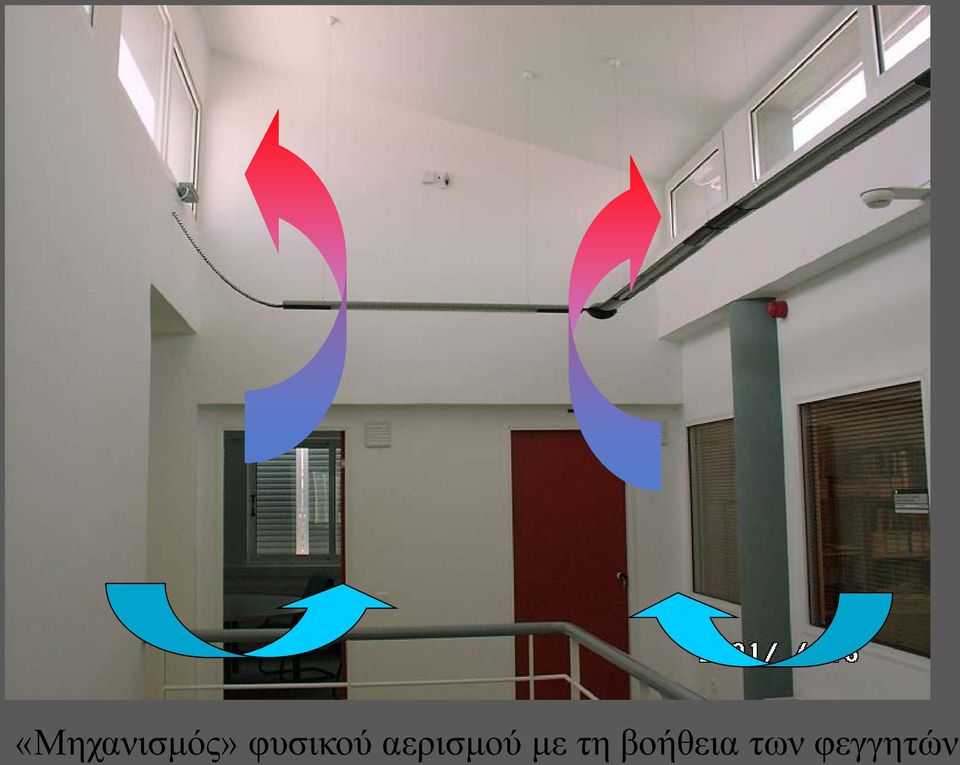

12 «Μηχανισμός» φυσικού αερισμού με τη βοήθεια των φεγγητών

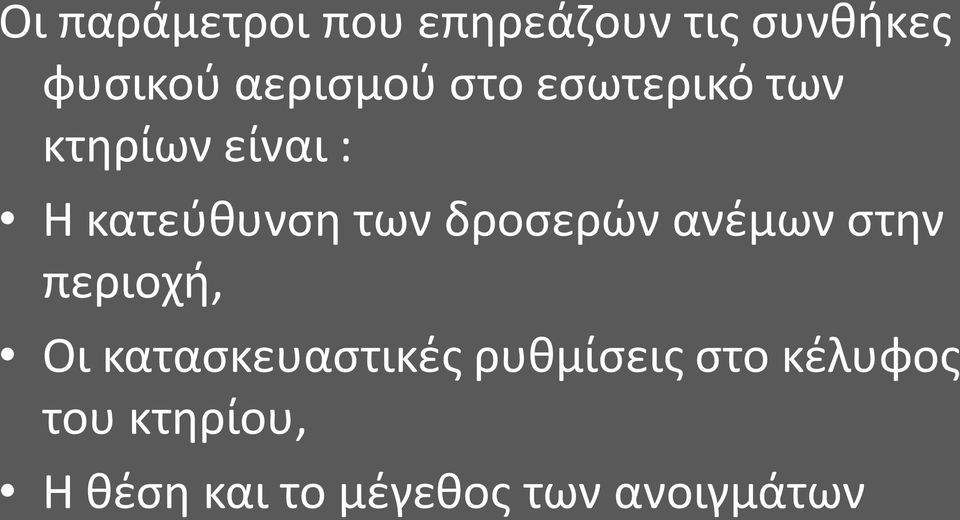

13 Οι παράμετροι που επηρεάζουν τις συνθήκες φυσικού αερισμού στο εσωτερικό των κτηρίων είναι : Η κατεύθυνση των δροσερών ανέμων στην περιοχή, Οι κατασκευαστικές ρυθμίσεις στο κέλυφος του κτηρίου, Η θέση και το μέγεθος των ανοιγμάτων

των δροσερών ανέμων στην περιοχή, Οι κατασκευαστικές

14 φυσικός αερισμός και παράδοση ζεστά- υγρά κλίματα ζεστά- ξηρά κλίματα

15 φυσικός αερισμός διαμπερής αερισμός λόγω ανέμου αερισμός λόγω διαφοράς θερμοκρασίας (κατακόρυφος αερισμός-ελκυσμός)

16 Α.4 ΒΑΣΙΚΟΙ ΤΥΠΟΙ ΦΥΣΙΚΟΥ ΑΕΡΙΣΜΟΥ ΒΑΣΙΚΟΙ ΤΥΠΟΙ ΦΥΣΙΚΟΥ ΑΕΡΙΣΜΟΥ ΜΟΝΟΠΛΕΥΡΟΣ ΑΕΡΙΣΜΟΣ ΟΡΙΖΟΝΤΙΟΣ Η ΔΙΑΜΠΕΡΗΣ ΑΕΡΙΣΜΟΣ ΚΑΤΑΚΟΡΥΦΟΣ ΑΕΡΙΣΜΟΣ (ΕΛΚΥΣΜΟΣ)

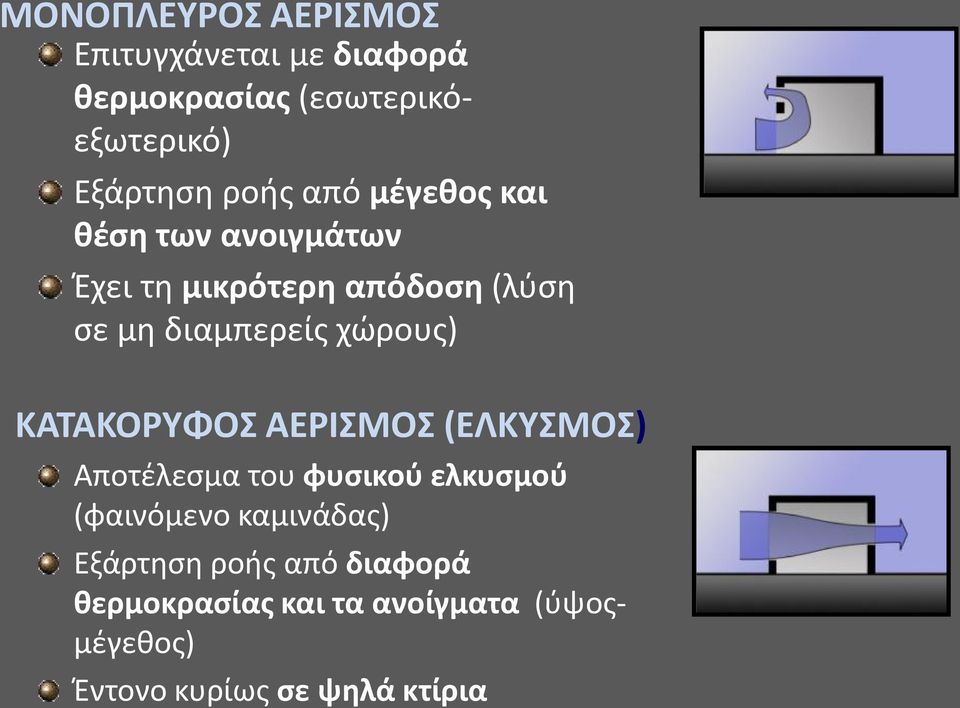

17 ΜΟΝΟΠΛΕΥΡΟΣ ΑΕΡΙΣΜΟΣ Επιτυγχάνεται με διαφορά θερμοκρασίας (εσωτερικόεξωτερικό) Εξάρτηση ροής από μέγεθος και θέση των ανοιγμάτων Έχει τη μικρότερη απόδοση (λύση σε μη διαμπερείς χώρους) ΚΑΤΑΚΟΡΥΦΟΣ ΑΕΡΙΣΜΟΣ (ΕΛΚΥΣΜΟΣ) Αποτέλεσμα του φυσικού ελκυσμού (φαινόμενο καμινάδας) Εξάρτηση ροής από διαφορά θερμοκρασίας και τα ανοίγματα (ύψοςμέγεθος) Έντονο κυρίως σε ψηλά κτίρια

χώρους) ΚΑΤΑΚΟΡΥΦΟΣ ΑΕΡΙΣΜΟΣ (ΕΛΚΥΣΜΟΣ) Αποτέλεσμα του φυσικού ελκυσμού (φαινόμενο

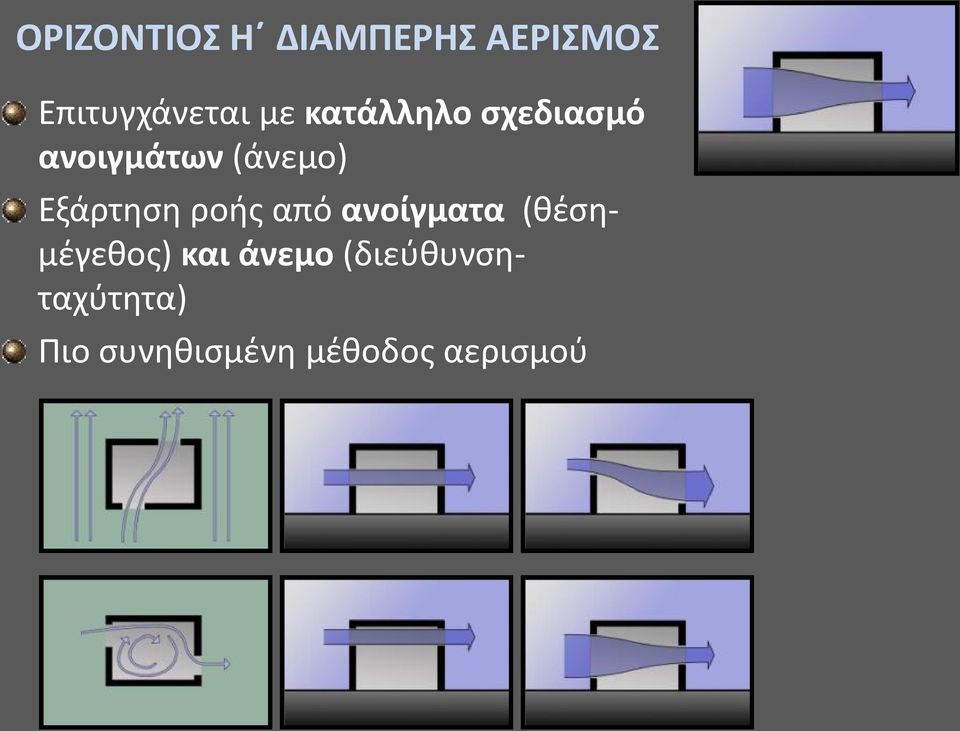

18 ΟΡΙΖΟΝΤΙΟΣ Η ΔΙΑΜΠΕΡΗΣ ΑΕΡΙΣΜΟΣ Επιτυγχάνεται με κατάλληλο σχεδιασμό ανοιγμάτων (άνεμο) Εξάρτηση ροής από ανοίγματα (θέσημέγεθος) και άνεμο (διεύθυνσηταχύτητα) Πιο συνηθισμένη μέθοδος αερισμού

19 σχήμα κτιρίου/ ανοίγματα και άνεμος

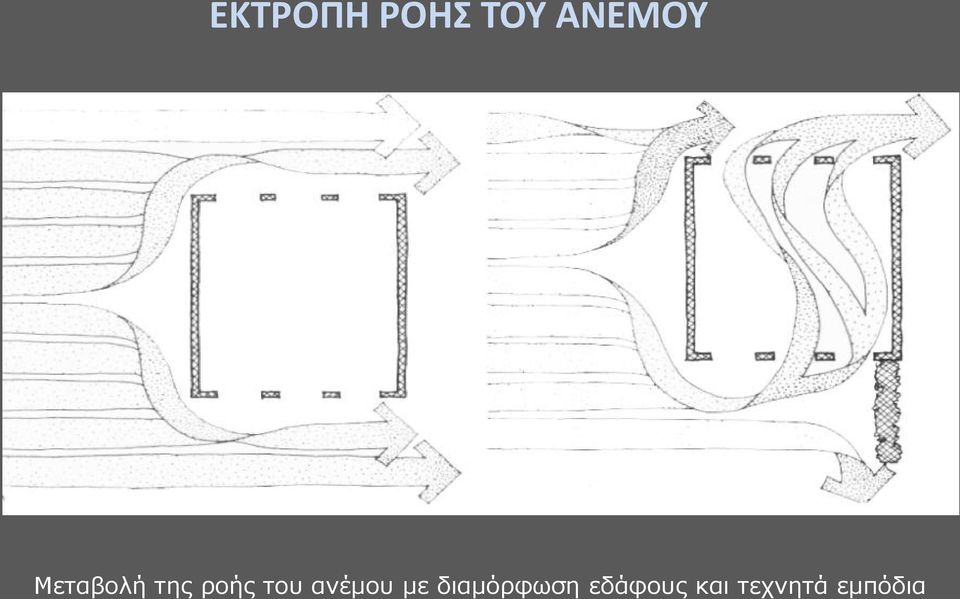

20 ΕΚΤΡΟΠΗ ΡΟΗΣ ΤΟΥ ΑΝΕΜΟΥ Μεταβολή της ροής του ανέμου με διαμόρφωση εδάφους και τεχνητά εμπόδια

21 Η βλάστηση διευκολύνει τη διείσδυση ή εκτροπή του ανέμου

22 Ο ρόλος των προεξοχών στα ανοίγματα

23 Μονομερής αερισμός πτερύγια Στην πρόσοψη πλευρικά

24 Αερισμός: Φαινόμενο «ηλιακής καμινάδας»

25 ανοίγματα σε υψηλή στάθμη Πρόσοψη τυπικής κατοικία στο Ταραμπάδο Τήνου με υπέρθυρα Λεπτομέρεια υπέρθυρου για αερισμό

26 ΚΑΘ ΥΨΟΣ ΔΙΑΧΩΡΙΣΜΟΣ ΑΝΟΙΓΜΑΤΩΝ

27 Φυσικός δροσισμός Κωνοειδείς θόλοι στην Απουλία, Ιταλία. Οι θολωτές κατασκευές αυξάνουν το εσωτερικό ύψος των χώρων παρέχοντας έτσι χώρο πάνω από το επίπεδο διαβίωσης, όπου συγκεντρώνεται ο ζεστός αέρας και συχνά οδηγείται προς τα έξω μέσω ανοιγμάτων. Η συνολική επιφάνεια της θολωτής κατασκευής είναι μεγαλύτερη σε σχέση με του δώματος, με αποτέλεσμα η ένταση της ηλιακής ακτινοβολίας να μοιράζεται σε μεγαλύτερη επιφάνεια και η θερμοκρασία της στέγης να είναι μικρότερη.

28 Stoke Park infant school, Bishopstoke, Britain

29 ΣΥΝΔΥΑΣΜΕΝΟΣ ΑΕΡΙΣΜΟΣ

30 ΦΥΣΙΚΟΣ ΑΕΡΙΣΜΟΣ ΚΑΙ ΘΕΡΜΙΚΕΣ ΑΠΩΛΕΙΕΣ Κατά τη διαδικασία του αερισμού απαιτείται ενέργεια για τη μεταφορά του αέρα. Κατά την περίοδο θέρμανσης χρειάζεται ενέργεια για τη θέρμανση του εισερχόμενου αέρα. Επειδή η εξοικονόμηση καυσίμων είναι αναγκαία, ο αερισμός πρέπει να κυμαίνεται στα πλαίσια του αναγκαίου.

31 αερισμός: στόχος και στρατηγική συνεχής ροή του αέρα κατεύθυνση του αέρα επίτευξη υψηλών ταχυτήτων* *αύξηση της ταχύτητας του αέρα κατά 0.15m/sec μπορεί να αντισταθμίσει αύξηση της θερμοκρασίας κατά 1 ο C (σχετική υγρασία χαμηλότερη από 70%)

32 CH2 Melbourne

33 ΑΕΡΙΣΜΟΣ ΜΕΣΩ ΕΔΑΦΟΥΣ Ολοκληρωμένα συστήματα εναλλαγής αέρα και θερμότητας

34 Κτίριο γραφείων Coria, Sevilla

35 Tjiabaou Cultural Center, Noumea, Ν. Καληδονία Renzo Piano, αρχ.

36 Σκιασμός και φυσικός αερισμός Η κατασκευή παρέχει σκιασμό και εκμεταλλεύεται τον άνεμο που φτάνει από τον Ειρηνικό ωκεανό. Ο εξωτερικός φλοιός που αποτελείται από ξύλο φιλτράρει τον αέρα. Υπάρχει ένα δεύτερο επίπεδο με ανοιγόμενες γυάλινες περσίδες που ανοίγουν για φυσικό αερισμό

37 The double skin works as a solar chimney

38 Lycee Albert Campus, France Sir Norman Foster and Associates Natural ventilation of classrooms through stack effect

39 Κτίριο μεικτών δραστηριοτήτων στη Harare, Zimbabwe Pearce Partnership, Ove Arup engineers

40 Εμπορικό κέντρο στη Harare, Zimbabwe

41 Ιαπωνία. Ακαδημία Yasuda στο Τόκιο Ακαδημία Yasuda. Άποψη αίθριου

42 Εσωτερικό αίθριο - Απομάκρυνση εσωτερικού θερμού αέρα με φυσικό ελκυσμό (ανοίγματα οροφής) - Είσοδος καθαρού αέρα από χαμηλότερα επίπεδα Ιαπωνία. Ακαδημία Yasuda στο Τόκιο
