``Η εμπειρία από την αξιοποίηση κοιτασμάτων Πρίνου & Νότιας Καβάλας``

Transcript

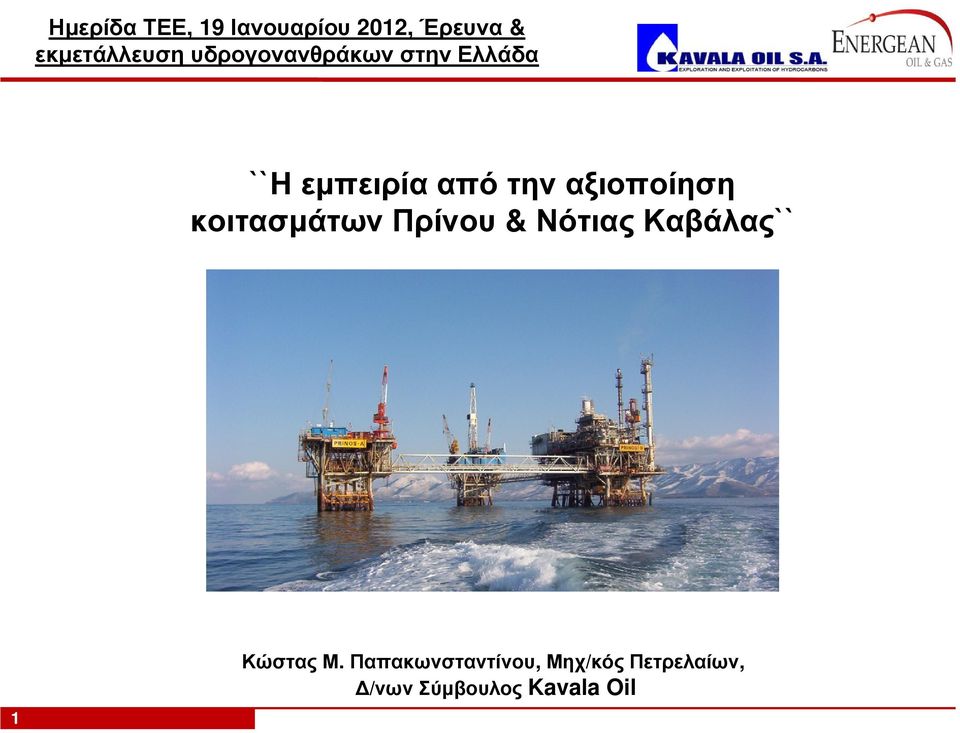

1 Ημερίδα ΤΕΕ, 19 Ιανουαρίου 2012, Έρευνα & εκμετάλλευση υδρογονανθράκων στην Ελλάδα ``Η εμπειρία από την αξιοποίηση κοιτασμάτων Πρίνου & Νότιας Καβάλας`` 1 Κώστας Μ. Παπακωνσταντίνου, Μηχ/κός Πετρελαίων, Δ/νων Σύμβουλος Kavala Oil

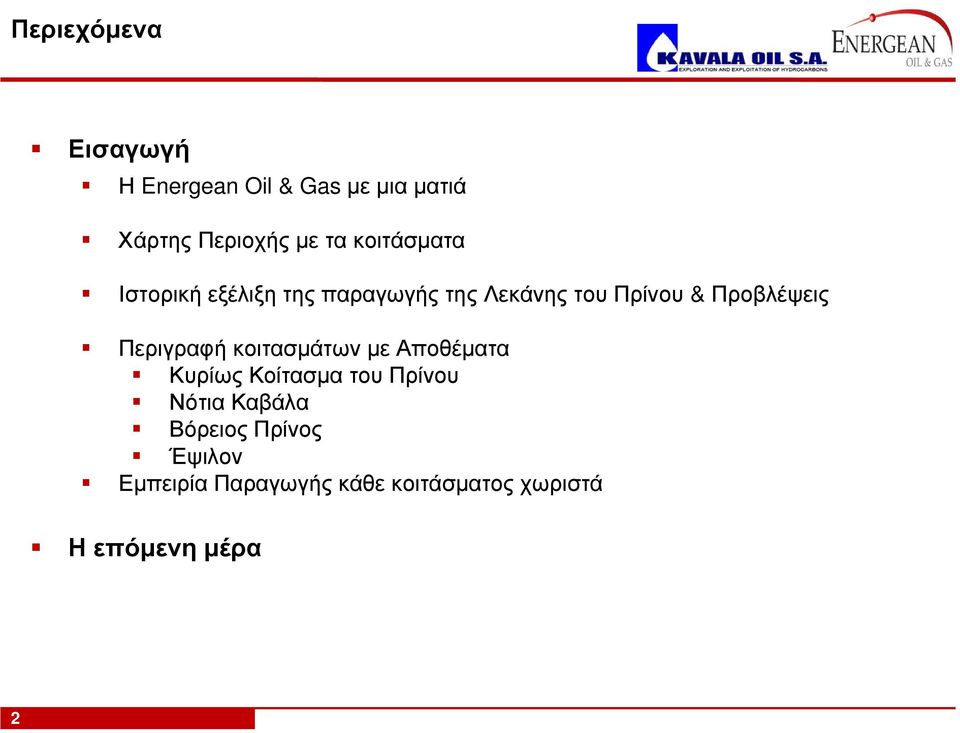

2 Περιεχόμενα Εισαγωγή Η Energean Oil & Gas με μια ματιά Χάρτης Περιοχής με τα κοιτάσματα Ιστορική εξέλιξη της παραγωγής της Λεκάνης του Πρίνου & Προβλέψεις Περιγραφή κοιτασμάτων με Αποθέματα Κυρίως Κοίτασμα του Πρίνου Νότια Καβάλα Βόρειος Πρίνος Έψιλον Εμπειρία Παραγωγής κάθε κοιτάσματος χωριστά Ηεπόμενημέρα 2

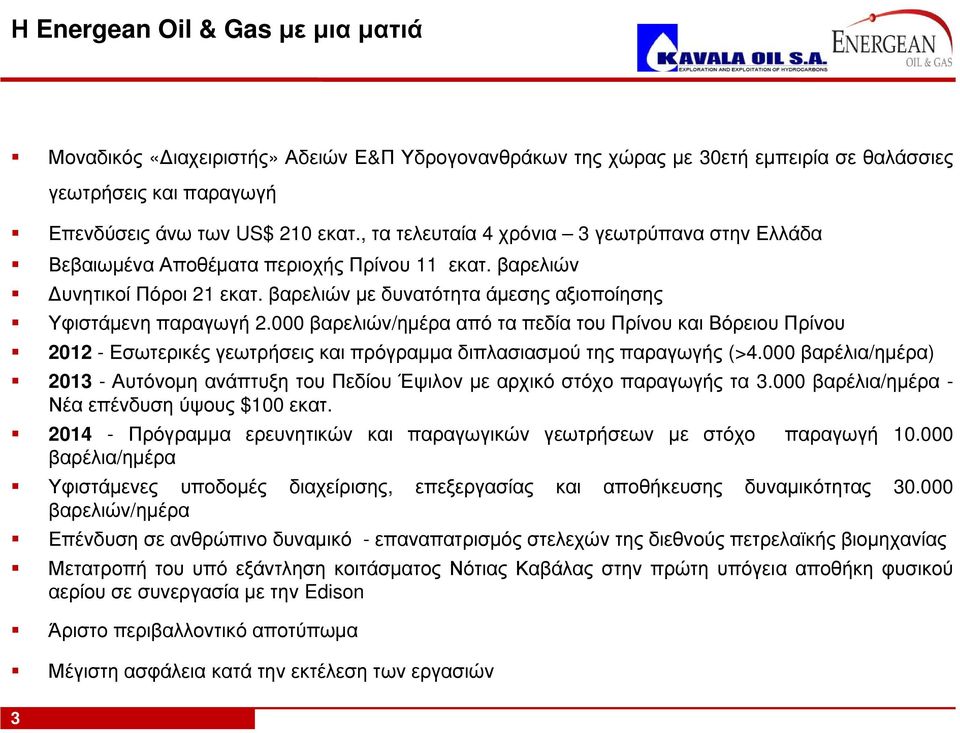

3 Η Energean Oil & Gas με μια ματιά Μοναδικός «Διαχειριστής» Αδειών Ε&Π Υδρογονανθράκων της χώρας με 30ετή εμπειρία σε θαλάσσιες γεωτρήσεις και παραγωγή Επενδύσεις άνω των US$ 210 εκατ., τα τελευταία 4 χρόνια 3 γεωτρύπανα στην Ελλάδα Βεβαιωμένα Αποθέματα περιοχής Πρίνου 11 εκατ. βαρελιών Δυνητικοί Πόροι 21 εκατ. βαρελιών με δυνατότητα άμεσης αξιοποίησης Υφιστάμενη παραγωγή βαρελιών/ημέρα από τα πεδία του Πρίνου και Βόρειου Πρίνου Εσωτερικές γεωτρήσεις και πρόγραμμα διπλασιασμού της παραγωγής (>4.000 βαρέλια/ημέρα) Αυτόνομη ανάπτυξη του Πεδίου Έψιλον με αρχικό στόχο παραγωγής τα βαρέλια/ημέρα - Νέα επένδυση ύψους $100 εκατ Πρόγραμμα ερευνητικών και παραγωγικών γεωτρήσεων με στόχο παραγωγή βαρέλια/ημέρα Υφιστάμενες υποδομές διαχείρισης, επεξεργασίας και αποθήκευσης δυναμικότητας βαρελιών/ημέρα Επένδυση σε ανθρώπινο δυναμικό - επαναπατρισμός στελεχών της διεθνούς πετρελαϊκής βιομηχανίας Μετατροπή του υπό εξάντληση κοιτάσματος Νότιας Καβάλας στην πρώτη υπόγεια αποθήκη φυσικού αερίου σε συνεργασία με την Edison Άριστο περιβαλλοντικό αποτύπωμα Μέγιστη ασφάλεια κατά την εκτέλεση των εργασιών 3

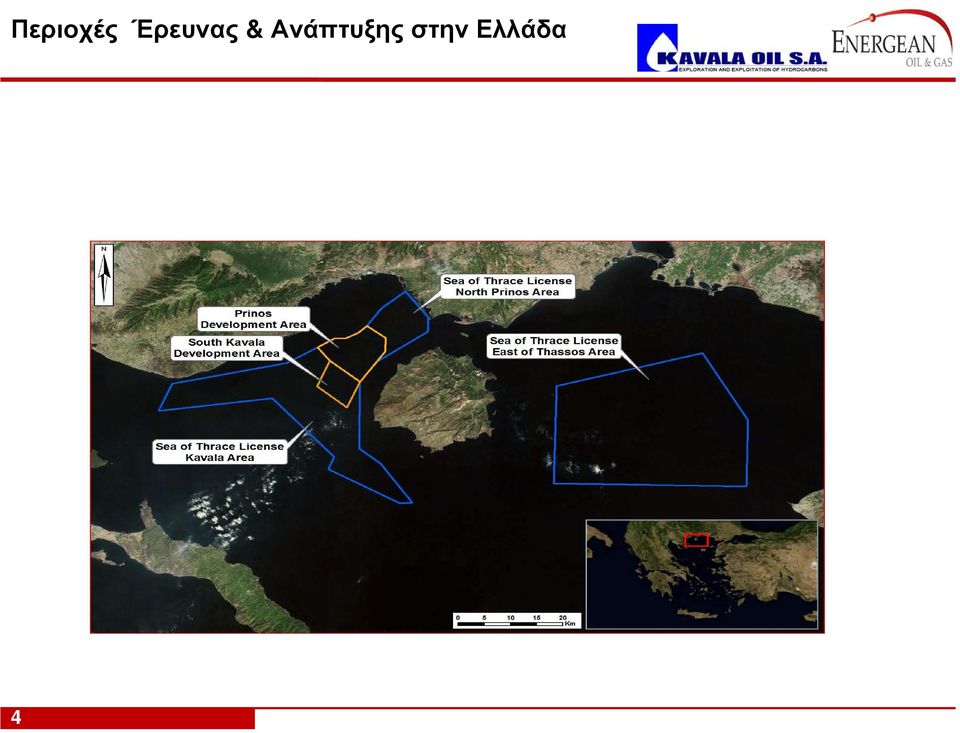

4 Περιοχές Έρευνας & Ανάπτυξης στην Ελλάδα 4

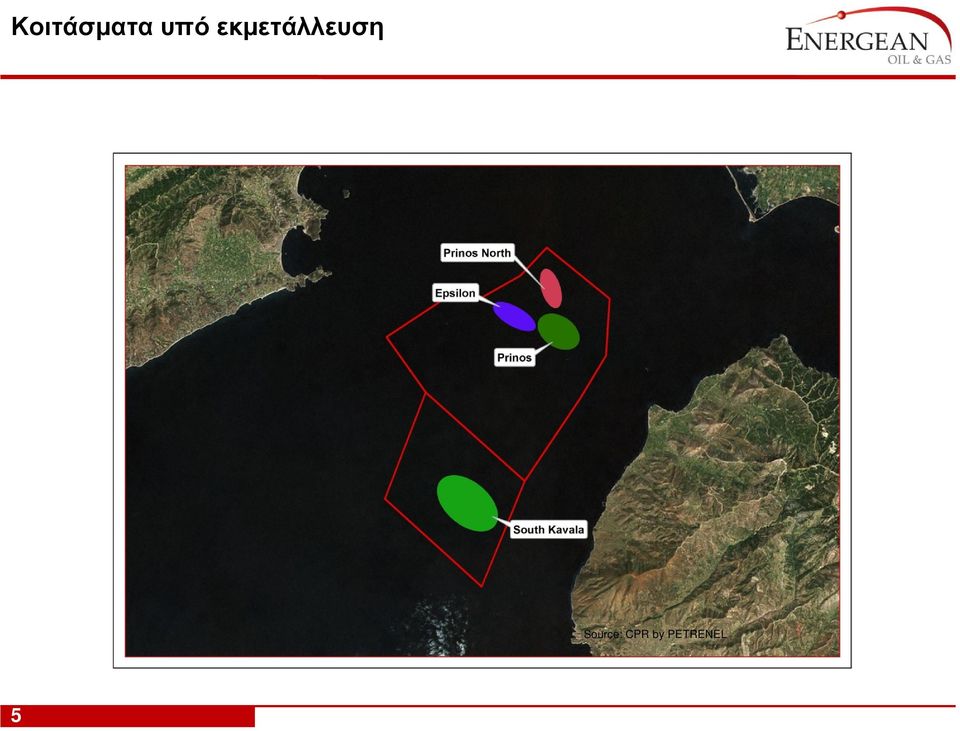

5 Κοιτάσματα υπό εκμετάλλευση Source: CPR by PETRENEL 5

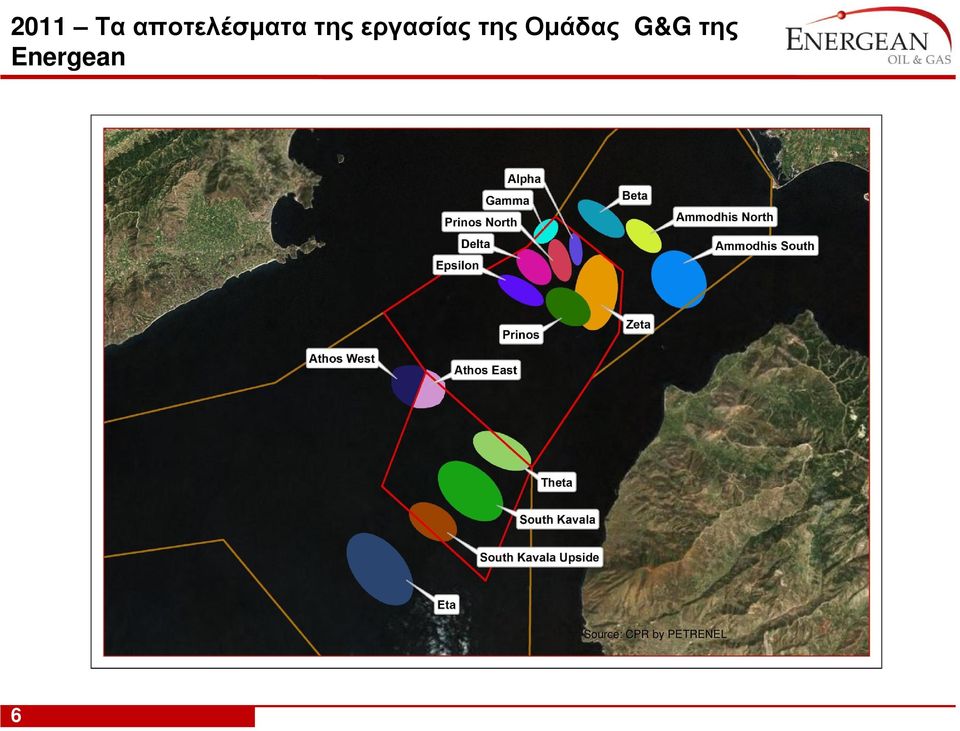

6 2011 Τα αποτελέσματα της εργασίας της Ομάδας G&G της Energean Source: CPR by PETRENEL 6

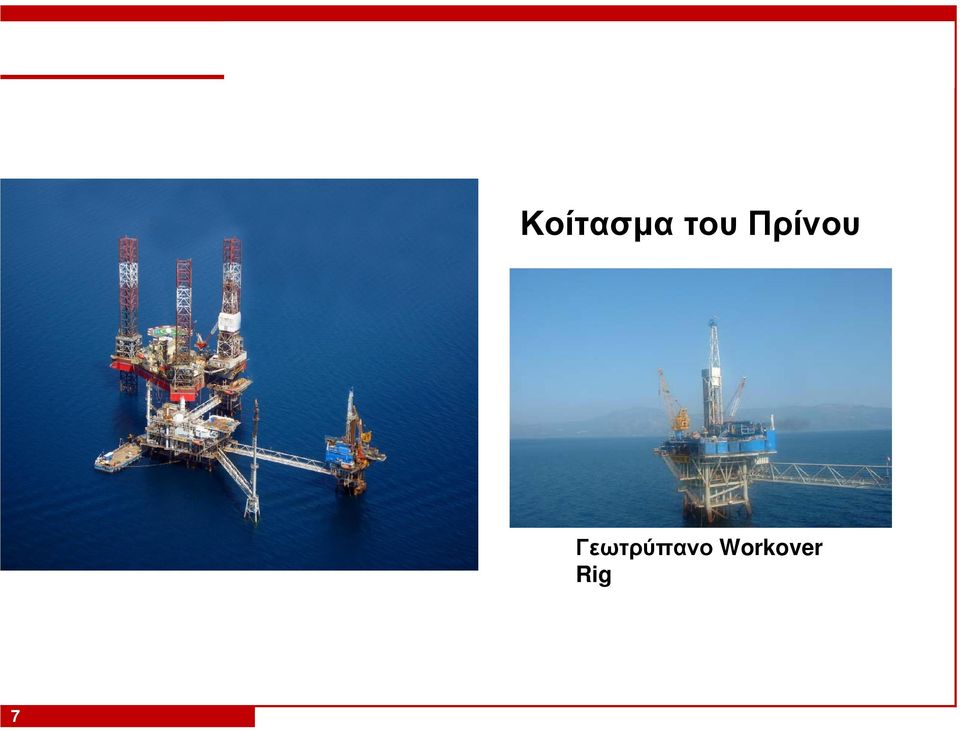

7 Κοίτασμα του Πρίνου Γεωτρύπανο Workover Rig 7

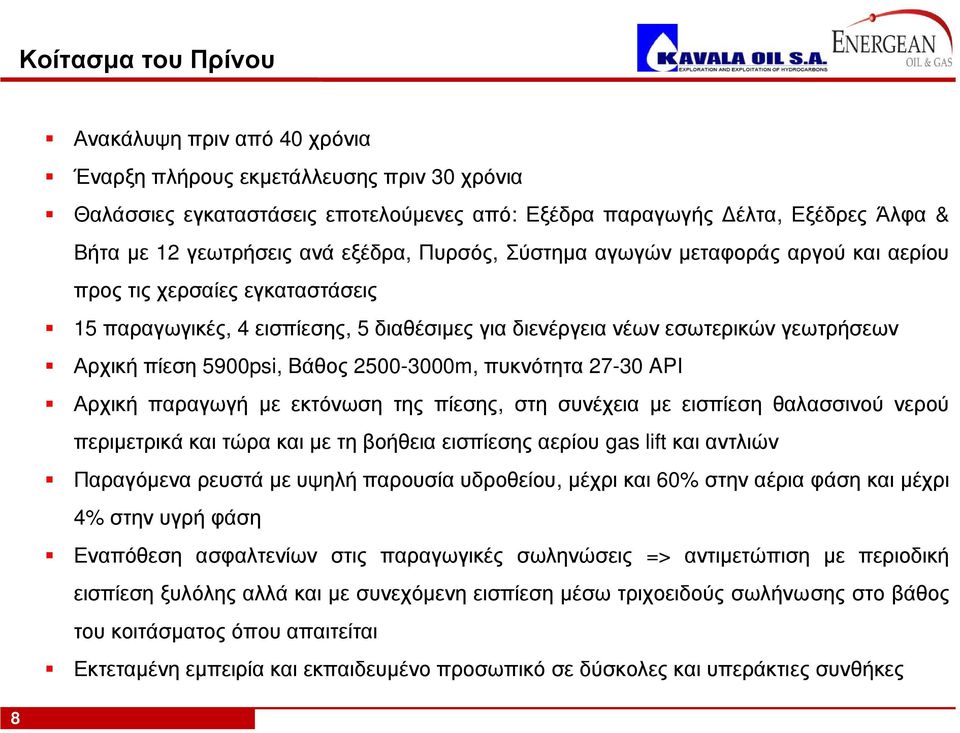

8 Κοίτασμα του Πρίνου Ανακάλυψη πριν από 40 χρόνια Έναρξη πλήρους εκμετάλλευσης πριν 30 χρόνια Θαλάσσιες εγκαταστάσεις εποτελούμενες από: Εξέδρα παραγωγής Δέλτα, Εξέδρες Άλφα & Βήτα με 12 γεωτρήσεις ανά εξέδρα, Πυρσός, Σύστημα αγωγών μεταφοράς αργού και αερίου προς τις χερσαίες εγκαταστάσεις 15 παραγωγικές, 4 εισπίεσης, 5 διαθέσιμες για διενέργεια νέων εσωτερικών γεωτρήσεων Αρχική πίεση 5900psi, Βάθος m, πυκνότητα API Αρχική παραγωγή με εκτόνωση της πίεσης, στη συνέχεια με εισπίεση θαλασσινού νερού περιμετρικά και τώρα και με τη βοήθεια εισπίεσης αερίου gas lift και αντλιών Παραγόμενα ρευστά με υψηλή παρουσία υδροθείου, μέχρι και 60% στην αέρια φάση και μέχρι 4% στην υγρή φάση Εναπόθεση ασφαλτενίων στις παραγωγικές σωληνώσεις => αντιμετώπιση με περιοδική εισπίεση ξυλόλης αλλά και με συνεχόμενη εισπίεση μέσω τριχοειδούς σωλήνωσης στο βάθος του κοιτάσματος όπου απαιτείται Εκτεταμένη εμπειρία και εκπαιδευμένο προσωπικό σε δύσκολες και υπεράκτιες συνθήκες 8

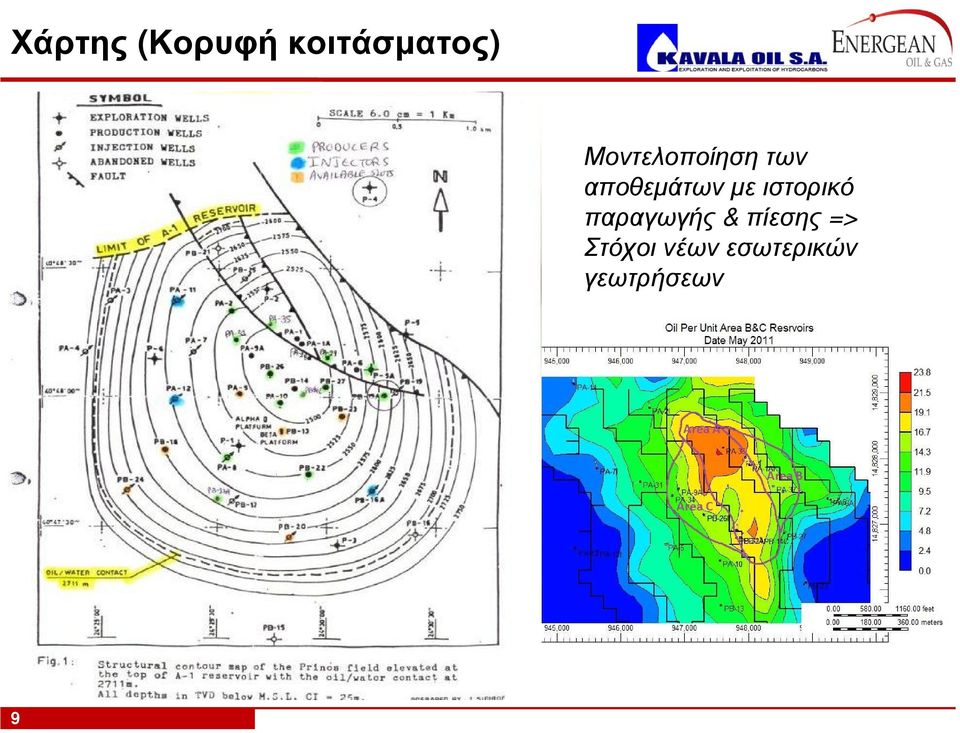

9 Χάρτης (Κορυφή κοιτάσματος) Μοντελοποίηση των αποθεμάτων με ιστορικό παραγωγής & πίεσης => Στόχοι νέων εσωτερικών γεωτρήσεων 9

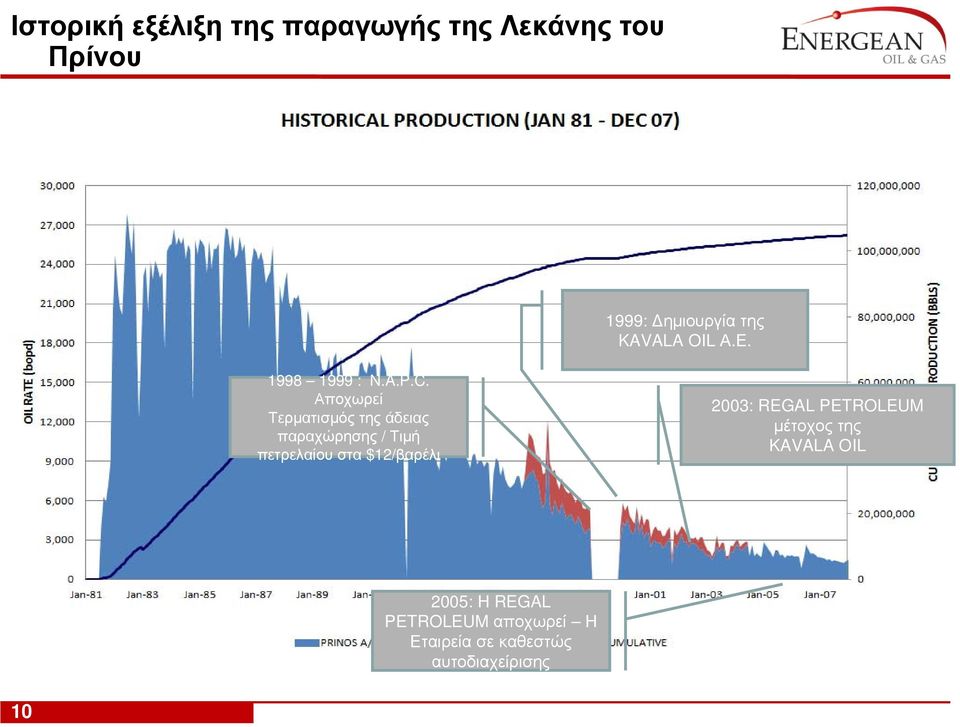

10 Ιστορική εξέλιξη της παραγωγής της Λεκάνης του Πρίνου 1999: Δημιουργία της KAVALA OIL Α.Ε : N.A.P.C. Αποχωρεί Τερματισμός της άδειας παραχώρησης / Τιμή πετρελαίου στα $12/βαρέλι 2003: REGAL PETROLEUM μέτοχος της KAVALA OIL 2005: Η REGAL PETROLEUM αποχωρεί Η Εταιρεία σε καθεστώς αυτοδιαχείρισης 10

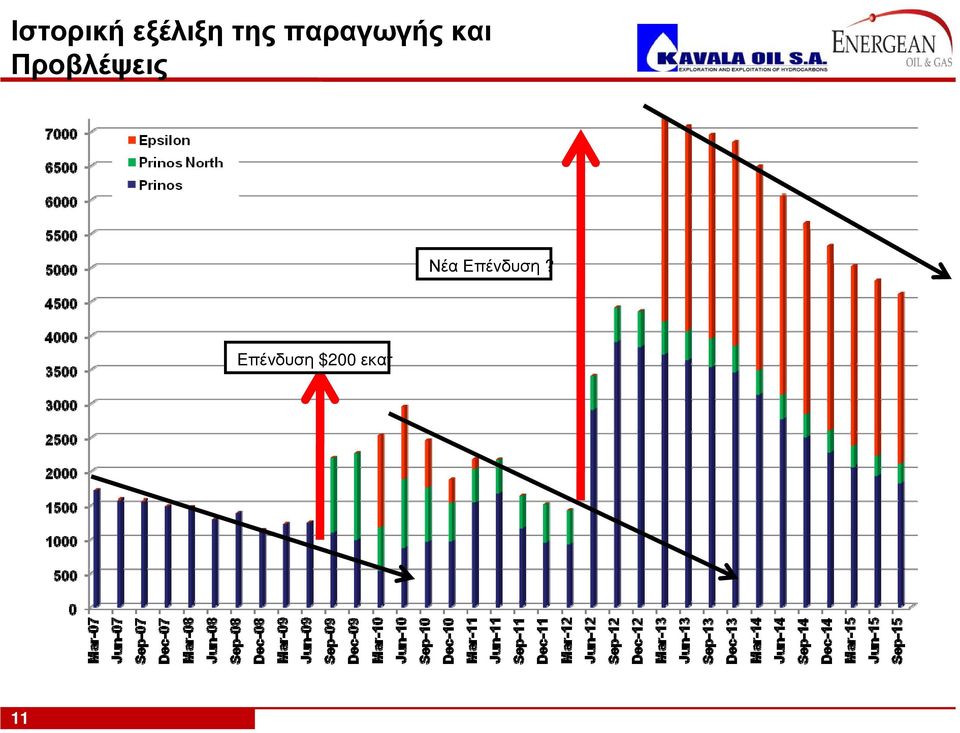

11 Ιστορική εξέλιξη της παραγωγής και Προβλέψεις Νέα Επένδυση? Επένδυση $200 εκατ 11

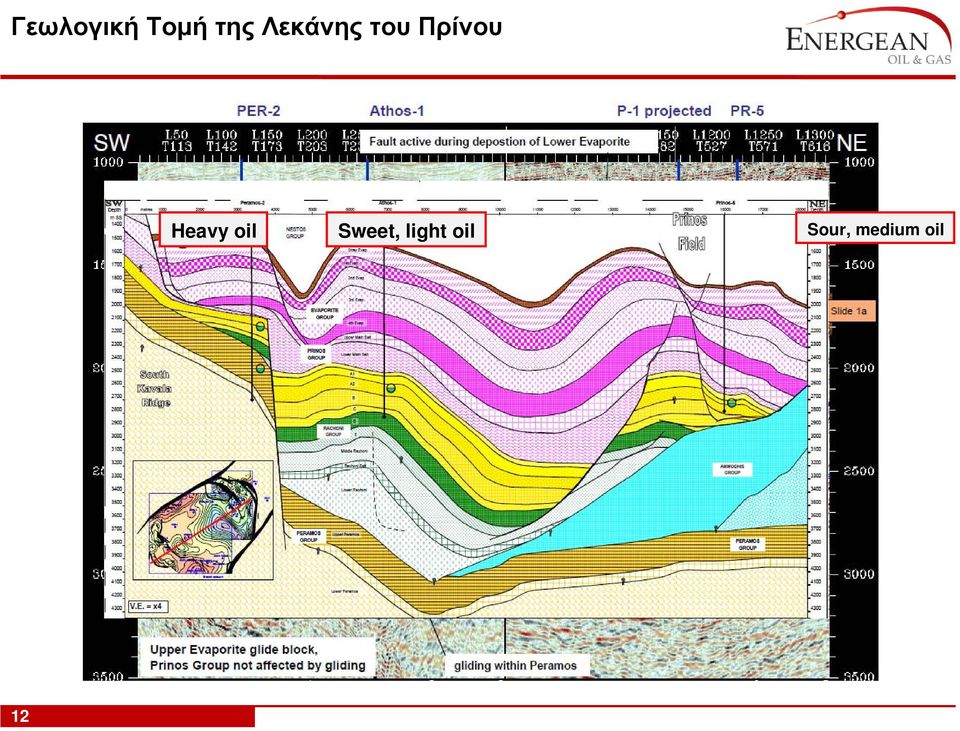

12 Γεωλογική Τομή της Λεκάνης του Πρίνου Heavy oil Sweet, light oil Sour, medium oil 12

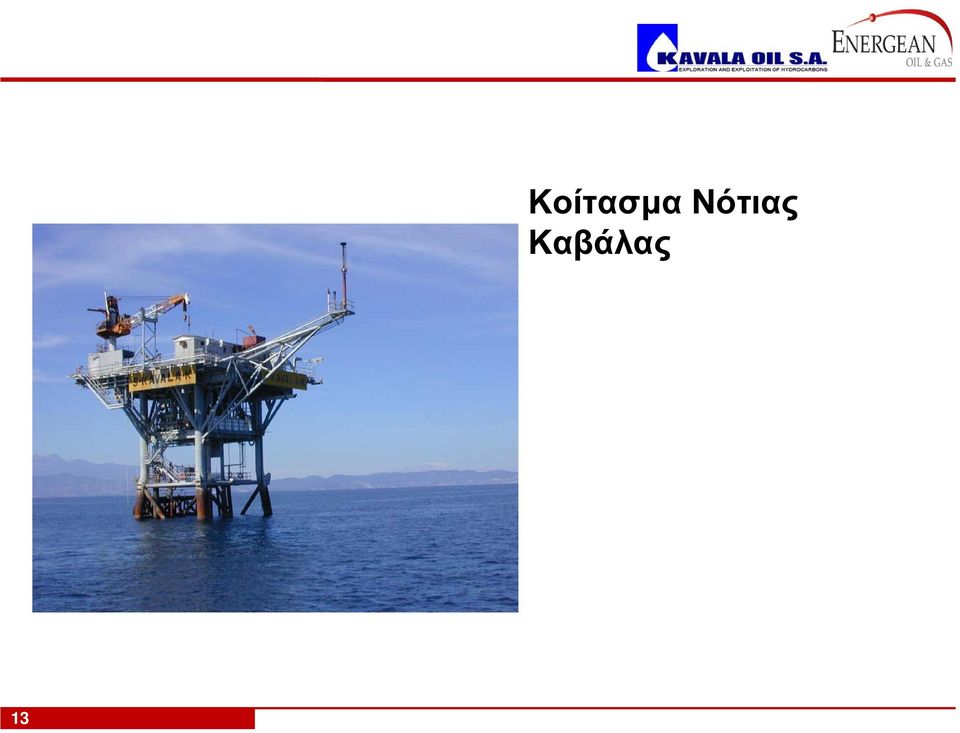

13 13 Κοίτασμα Νότιας Καβάλας

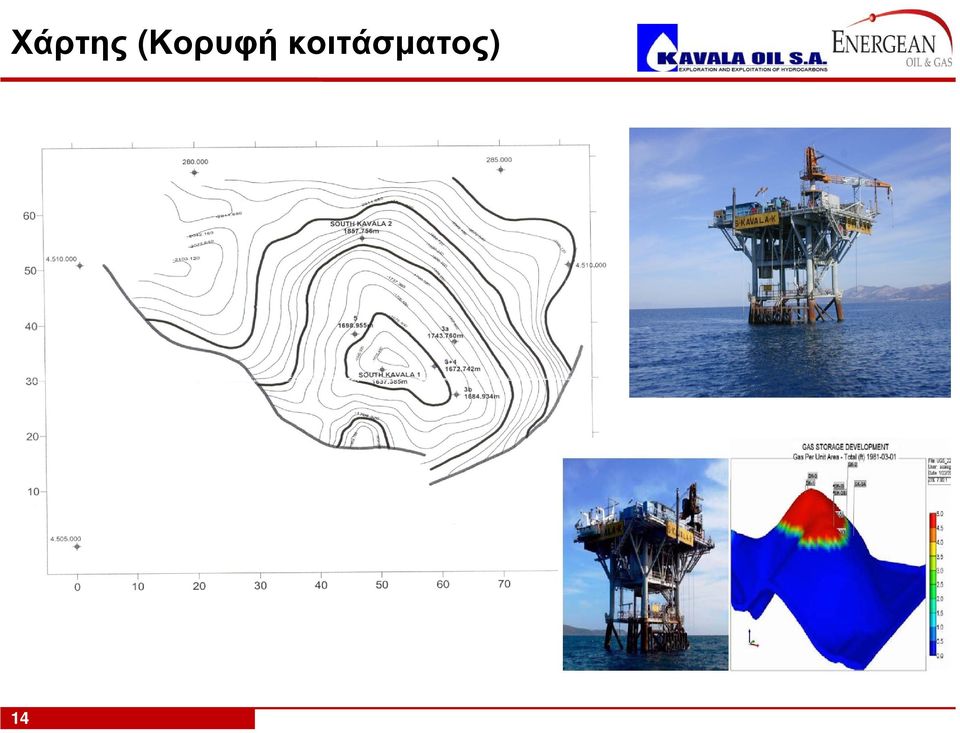

14 Χάρτης (Κορυφή κοιτάσματος) 14

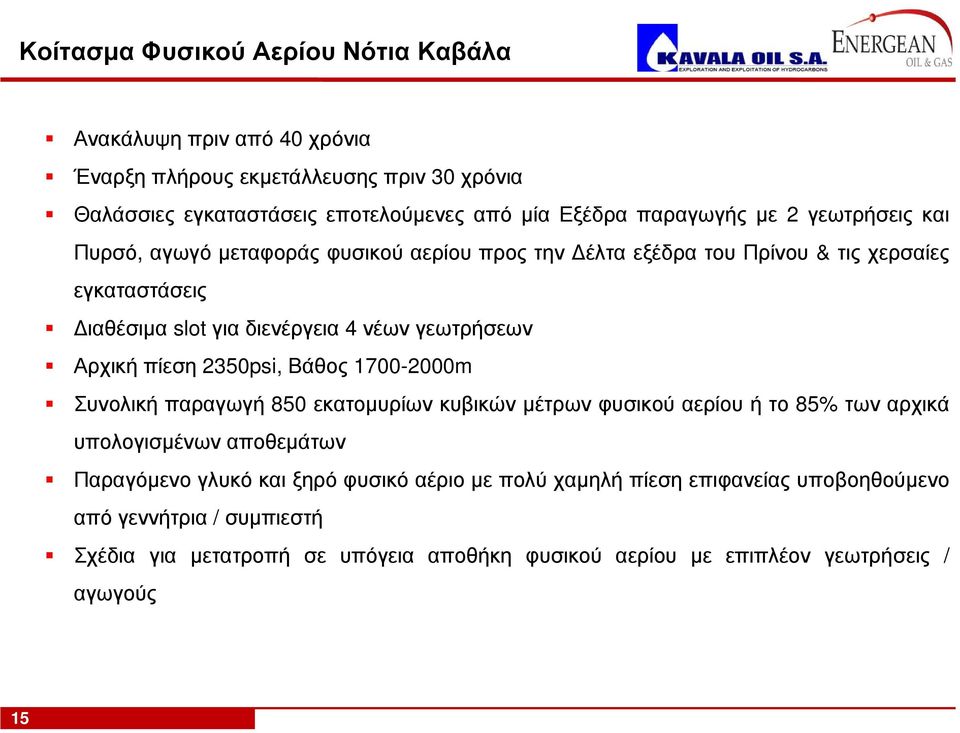

15 Κοίτασμα Φυσικού Αερίου Νότια Καβάλα Ανακάλυψη πριν από 40 χρόνια Έναρξη πλήρους εκμετάλλευσης πριν 30 χρόνια Θαλάσσιες εγκαταστάσεις εποτελούμενες από μία Εξέδρα παραγωγής με 2 γεωτρήσεις και Πυρσό, αγωγό μεταφοράς φυσικού αερίου προς την Δέλτα εξέδρα του Πρίνου & τις χερσαίες εγκαταστάσεις Διαθέσιμα slot για διενέργεια 4 νέων γεωτρήσεων Αρχική πίεση 2350psi, Βάθος m Συνολική παραγωγή 850 εκατομυρίων κυβικών μέτρων φυσικού αερίου ή το 85% των αρχικά υπολογισμένων αποθεμάτων Παραγόμενο γλυκό και ξηρό φυσικό αέριο με πολύ χαμηλή πίεση επιφανείας υποβοηθούμενο από γεννήτρια / συμπιεστή Σχέδια για μετατροπή σε υπόγεια αποθήκη φυσικού αερίου με επιπλέον γεωτρήσεις / αγωγούς 15

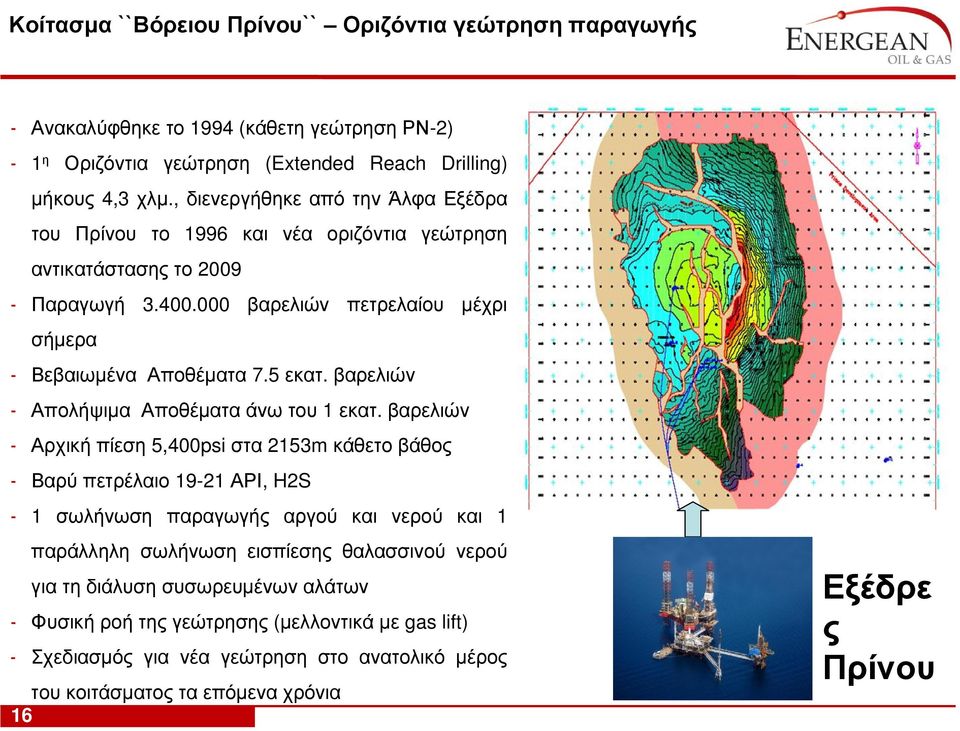

16 Κοίτασμα ``Βόρειου Πρίνου`` Οριζόντια γεώτρηση παραγωγής - Ανακαλύφθηκε το 1994 (κάθετη γεώτρηση ΡΝ-2) - 1 η Οριζόντια γεώτρηση (Extended Reach Drilling) μήκους 4,3 χλμ., διενεργήθηκε από την Άλφα Εξέδρα του Πρίνου το 1996 και νέα οριζόντια γεώτρηση αντικατάστασης το Παραγωγή βαρελιών πετρελαίου μέχρι σήμερα - Βεβαιωμένα Αποθέματα 7.5 εκατ. βαρελιών - Απολήψιμα Αποθέματα άνω του 1 εκατ. βαρελιών - Αρχική πίεση 5,400psi στα 2153m κάθετο βάθος - Βαρύ πετρέλαιο ΑΡΙ, H2S - 1 σωλήνωση παραγωγής αργού και νερού και 1 παράλληλη σωλήνωση εισπίεσης θαλασσινού νερού για τη διάλυση συσωρευμένων αλάτων - Φυσική ροή της γεώτρησης (μελλοντικά με gas lift) - Σχεδιασμός για νέα γεώτρηση στο ανατολικό μέρος του κοιτάσματος τα επόμενα χρόνια 16 Εξέδρε ς Πρίνου

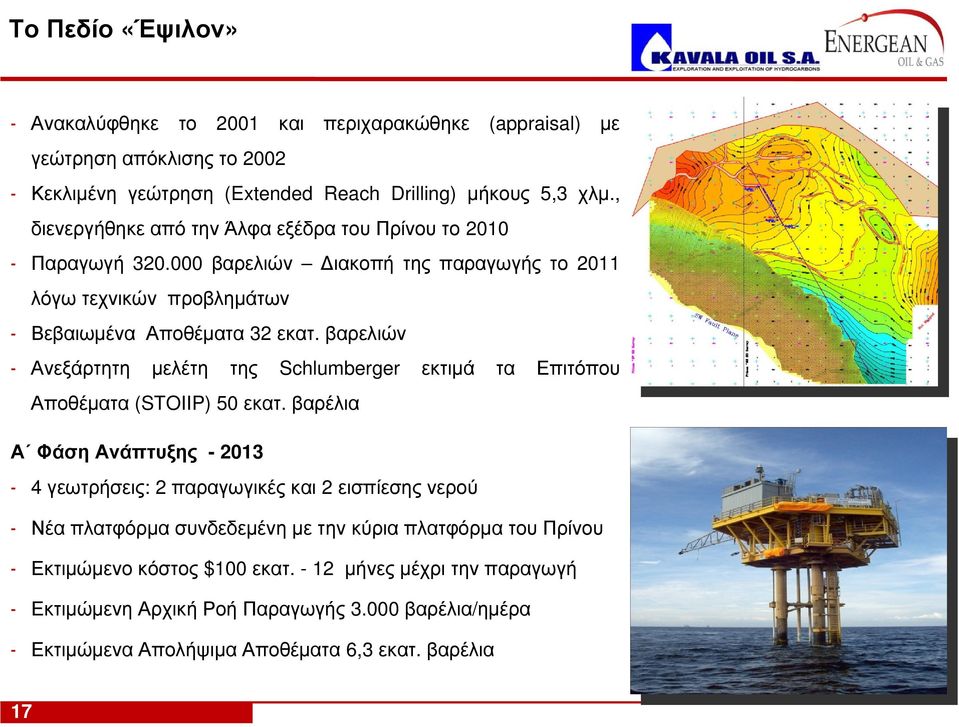

17 Το Πεδίο «Έψιλον» - Ανακαλύφθηκε το 2001 και περιχαρακώθηκε (appraisal) με γεώτρηση απόκλισης το Κεκλιμένη γεώτρηση (Extended Reach Drilling) μήκους 5,3 χλμ., διενεργήθηκε από την Άλφα εξέδρα του Πρίνου το Παραγωγή βαρελιών Διακοπή της παραγωγής το 2011 λόγω τεχνικών προβλημάτων - Βεβαιωμένα Αποθέματα 32 εκατ. βαρελιών - Ανεξάρτητη μελέτη της Schlumberger εκτιμά τα Επιτόπου Αποθέματα (STOIIP) 50 εκατ. βαρέλια Α Φάση Ανάπτυξης γεωτρήσεις: 2 παραγωγικές και 2 εισπίεσης νερού - Νέα πλατφόρμα συνδεδεμένη με την κύρια πλατφόρμα του Πρίνου - Εκτιμώμενο κόστος $100 εκατ μήνες μέχρι την παραγωγή - Εκτιμώμενη Αρχική Ροή Παραγωγής βαρέλια/ημέρα - Εκτιμώμενα Απολήψιμα Αποθέματα 6,3 εκατ. βαρέλια 17

18 Οριζόντια Γεώτρηση ΕΑ-Η1 Η μεγαλύτερη στην Ελλάδα 18

19 Ηεπόμενημέρα «Επιστροφή» της Ελλάδας στον χάρτη των πετρελαιοπαραγωγών χωρών Επενδύσεις $210 εκατ., σε 4 χρόνια Υλοποίηση των πιο σύνθετων γεωτρήσεων στην Ελλάδα 3 γεωτρύπανα σε 4 χρόνια Χτίσιμο σχέσεων με τις μεγάλες διεθνείς εταιρείες παροχής υπηρεσιών Επένδυση σε Ανθρώπινο Δυναμικό Δημιουργία μιας νέας γενιάς Γεωεπιστημόνων και Μηχανικών 260 εργαζόμενοι στην Καβάλα, 20 εξειδικευμένοι επιστήμονες στην Αθήνα Σχεδιασμός πρωτοποριακών για τα ελληνικά δεδομένα έργων για τη διαχείριση του εθνικού ορυκτού πλούτου και την κεφαλαιοποίηση της μοναδικής εμπειρίας διαχείρισης υπεράκτιων εγκαταστάσεων πετρελαίου σε περιβάλλον με H2S Αλληλοεπίδραση και υποστήριξη της Τοπικής Κοινωνίας Επενδύσεις για διατήρηση του άριστου περιβαλλοντικού αποτυπώματος Έτοιμη για νέες επενδύσεις η Energean στην Ελληνική αγορά ανεξάρτητα από το αρνητικό κλίμα Στηρίζουμε τον Δημόσιο Τομέα στο άνοιγμα της αγοράς υδρογονανθράκων 19 Αξιοποιούμε την μοναδική μας τεχνογνωσία και τον εθνικό μας πλούτο

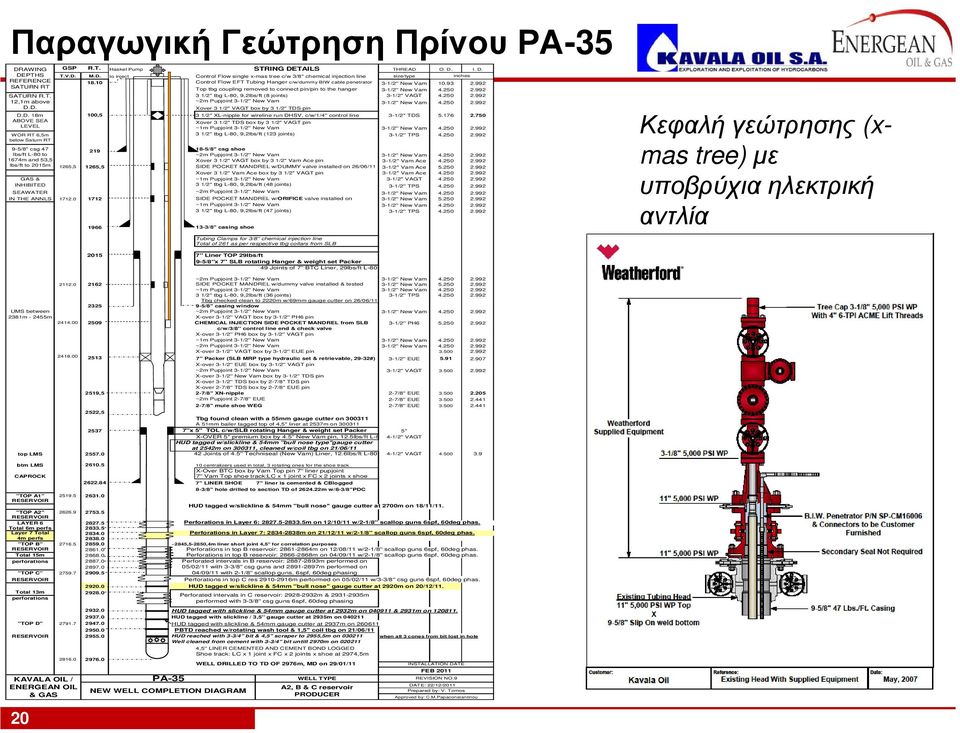

20 Παραγωγική Γεώτρηση Πρίνου ΡΑ-35 DRAWING GSP R.T. Haskel Pump STRING DETAILS THREAD O. D. I. D. DEPTHS T.V.D. M.D. to inject Control Flow single x-mas tree c/w 3/8'' chemical injection line size/type inches REFERENCE Control Flow EFT Tubing Hanger c/w/dummy BIW cable penetrator 3-1/2'' New Vam SATURN RT Top tbg coupling removed to connect pin/pin to the hanger 3-1/2'' New Vam SATURN R.T. 3 1/2" tbg L-80, 9,2lbs/ft (8 joints) 3-1/2'' VAGT ,1m above ~2m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam D.D. Xover 3 1/2" VAGT box by 3 1/2" TDS pin D.D. 18m 100,5 3 1/2" XL-nipple for wireline run DHSV, c/w/1/4'' control line 3-1/2'' TDS ABOVE SEA Xover 3 1/2" TDS box by 3 1/2" VAGT pin LEVEL ~1m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam WOR RT 6,5m 3 1/2" tbg L-80, 9,2lbs/ft (123 joints) 3-1/2'' TPS below Saturn RT 9-5/8" csg /8'' csg shoe lbs/ft L-80 to ~2m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam m and 53,5 Xover 3 1/2" VAGT box by 3 1/2" Vam Ace pin 3-1/2'' Vam Ace lbs/ft to 2015m 1265,5 1265,5 SIDE POCKET MANDREL w/dummy valve installed on 26/06/11 3-1/2'' Vam Ace Xover 3 1/2" Vam Ace box by 3 1/2" VAGT pin 3-1/2'' Vam Ace GAS & ~1m Pupjoint 3-1/2'' New Vam 3-1/2'' VAGT INHIBITED 3 1/2" tbg L-80, 9,2lbs/ft (48 joints) 3-1/2'' TPS SEAWATER ~2m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam IN THE ANNLS SIDE POCKET MANDREL w/orifice valve installed on 3-1/2'' New Vam ~1m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam /2" tbg L-80, 9,2lbs/ft (47 joints) 3-1/2'' TPS /8'' casing shoe Tubing Clamps for 3/8'' chemical injection line Total of 261 as per respective tbg collars from SLB Κεφαλή γεώτρησης (xmas tree) με υποβρύχια ηλεκτρική αντλία '' Liner TOP 29lbs/ft 9-5/8''x 7'' SLB rotating Hanger & weight set Packer 49 Joints of 7'' BTC Liner, 29lbs/ft L-80 ~2m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam SIDE POCKET MANDREL w/dummy valve installed & tested 3-1/2'' New Vam ~1m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam /2" tbg L-80, 9,2lbs/ft (36 joints) 3-1/2'' TPS Tbg checked clean to 2220m w/69mm gauge cutter on 26/06/ /8'' casing window UMS between ~2m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam m m X-over 3-1/2'' VAGT box by 3-1/2'' PH6 pin CHEMICAL INJECTION SIDE POCKET MANDREL from SLB 3-1/2'' PH c/w/3/8'' control line end & check valve X-over 3-1/2'' PH6 box by 3-1/2'' VAGT pin ~1m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam ~2m Pupjoint 3-1/2'' New Vam 3-1/2'' New Vam X-over 3-1/2'' VAGT box by 3-1/2'' EUE pin " Packer (SLB MRP type hydraulic set & retrievable, 29-32#) 3-1/2'' EUE X-over 3-1/2'' EUE box by 3-1/2'' VAGT pin ~2m Pupjoint 3-1/2'' New Vam 3-1/2'' VAGT X-over 3-1/2'' New Vam box by 3-1/2'' TDS pin X-over 3-1/2'' TDS box by 2-7/8'' TDS pin X-over 2-7/8'' TDS box by 2-7/8'' EUE pin 2519,5 2-7/8'' XN-nipple 2-7/8'' EUE ~2m Pupjoint 2-7/8'' EUE 2-7/8'' EUE /8'' mule shoe WEG 2-7/8'' EUE ,5 Tbg found clean with a 55mm gauge cutter on A 51mm bailer tagged top of 4,5'' liner at 2537m on ''x 5'' TOL c/w/slb rotating Hanger & weight set Packer 5'' X-OVER 5'' premium box by 4.5'' New Vam pin, 12.5lbs/ft L-8 4-1/2'' VAGT HUD tagged w/slickline & 54mm ''bull nose type''gauge cutter at 2542m on , cleaned w/coil tbg on 21/06/11 top LMS Joints of 4.5'' Techniseal (New Vam) Liner, 12.6lbs/ft L /2'' VAGT btm LMS centralizers used in total, 3 rotating ones for the shoe track X-Over BTC box by Vam Top pin 7'' liner pupjoint CAPROCK 7'' Vam Top shoe track:lc x 1 joint x FC x 2 joints x shoe '' LINER SHOE 7'' liner is cemented & CBlogged 8-3/8'' hole drilled to section TD of m w/8-3/8''pdc "TOP A1" RESERVOIR HUD tagged w/slickline & 54mm ''bull nose'' gauge cutter at 2700m on 18/11/11. "TOP A2" RESERVOIR Perforations in Layer 6: m on 12/10/11 w/2-1/8'' scallop guns 6spf, 60deg phas. LAYER Total 6m perfs Layer 7 Total Perforations in Layer 7: m on 21/12/11 w/2-1/8'' scallop guns 6spf, 60deg phas m perfs "TOP B" ~2845,5-2850,4m liner short joint 4,5'' for correlation purposes RESERVOIR Perforations in top B reservoir: m on 12/08/11 w/2-1/8'' scallop guns 6spf, 60deg phas. Total 15m Perforations in top B reservoir: m on 04/09/11 w/2-1/8'' scallop guns 6spf, 60deg phas. perforations Perforated intervals in B reservoir: m performed on 05/02/11 with 3-3/8'' csg guns and m performed on "TOP C" /09/11 with 2-1/8'' scallop guns, 6spf, 60deg phasing RESERVOIR Perforations in top C res m performed on 05/02/11 w/3-3/8'' csg guns 6spf, 60deg phas. HUD tagged w/slickline & 54mm ''bull nose'' gauge cutter at 2920m on 20/12/11. Total 13m Perforated intervals in C reservoir: m & m perforations performed with 3-3/8'' csg guns 6spf, 60deg phasing HUD tagged with slickline & 54mm gauge cutter at 2932m on & 2931m on HUD tagged with slickline / 3,5'' gauge cutter at 2935m on "TOP D" HUD tagged with slickline & 54mm gauge cutter at 2937m on PBTD reached w/rotating wash tool & 1,5'' coil tbg on 21/06/11 RESERVOIR HUD reached with 3-3/4'' bit & 4,5'' scraper to 2955,5m on when all 3 cones from bit lost in hole Well cleaned from cement with 3-3/4'' bit untill 2970m on ,5'' LINER CEMENTED AND CEMENT BOND LOGGED Shoe track: LC x 1 joint x FC x 2 joints x shoe at 2974,5m WELL DRILLED TO TD OF 2976m, MD on 29/01/11 INSTALLATION DATE KAVALA OIL / ENERGEAN OIL & GAS 20 PA-35 NEW WELL COMPLETION DIAGRAM WELL TYPE A2, B & C reservoir PRODUCER FEB 2011 REVISION NO.9 DATE: 22/12/2011 Prepared by: V. Tomos Approved by: C.M.Papaconstantinou
