Καινοτόμες Τεχνικογεωλογικές θεωρήσεις σε δυο περιπτώσεις αντιμετώπισης κατολισθήσεων: Θεσσαλονίκη και Τιφλίδα Γεωργίας

Transcript

1 Καινοτόμες Τεχνικογεωλογικές θεωρήσεις σε δυο περιπτώσεις αντιμετώπισης κατολισθήσεων: Θεσσαλονίκη και Τιφλίδα Γεωργίας Ν. Καζίλης, Πτ. Γεωλ, DIC, M.Sc., MBA. Παρουσίαση στην Ημερίδα της Ε.Ε.Τ.Γ. στις 8 Μαίου 2017 στην Θεσσαλονίκη.

2 Καινοτόμες Τεχνικογεωλογικές θεωρήσεις σε δυο περιπτώσεις αντιμετώπισης κατολισθήσεων: Θεσσαλονίκη και Τιφλίδα Γεωργίας 1. Εισαγωγή, 2. Τεχνική Γεωλογία - Καινοτομία, τελικά, Υποστηρικτική, ή Καθοριστική Μελέτη στην ουσιαστική επίλυση τεχνικών θεμάτων?, 3. Σύνθετη κατολίσθηση Κάτω Σχολαρίου του Δήμου Θέρμης και αντιμετώπισή της, 4. Γιγάντια Κατολίσθηση Tskneti Τιφλίδας της Γεωργίας και προσπάθειες αντιμετώπισής της.

3 Καινοτόμες Τεχνικογεωλογικές θεωρήσεις σε δυο περιπτώσεις αντιμετώπισης κατολισθήσεων: Θεσσαλονίκη και Τιφλίδα Γεωργίας 1. Γεωλογική Μελέτη, θεσμικά: υποστηρικτική μελέτη, 2. Γεωλογικό Μοντέλο = η βάση της τεχνικής επίλυσης θεμάτων, μελετών έργων κλπ, 3. Γεωλογικό Μοντέλο = τρι-διάστατο ομοίωμα, 4. Θεσμικά, η Γεωλογική μελέτη, δισ-διάτατη, 5. Τι συμβαίνει στην πράξη? Λειψή αιτιολόγηση, 6. Υποστηρικτική λειψή μελέτη και κενά. 7. Εμείς την θεωρούμε Καθοριστική μελέτη.

4 Καινοτόμες Τεχνικογεωλογικές θεωρήσεις σε δυο περιπτώσεις αντιμετώπισης κατολισθήσεων: Θεσσαλονίκη και Τιφλίδα Γεωργίας Εμείς, στην GEODATA GREECE, την θεωρούμε και την λειτουργούμε σαν Καθοριστική και όχι σαν Υποστηρικτική Μελέτη. και νά γιατί: α. Έχουμε το 3D γεω-ομοίωμα και τις λεπτομέρειές του και το διαχειριζόμαστε στην «μηχάνευση» τεχνικών και τεχνικο-οικονομικών λύσεων, β. Βασική παράμετρος στην Διαχείριση τεχνικών λύσεων και τεχνικών έργων εν γένει, γ. Να το δούμε πρακτικά σε δύο παραδείγματα αντιμετώπισης σημαντικών κατολισθήσεων:

5 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015)

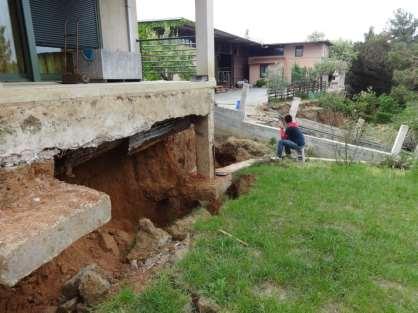

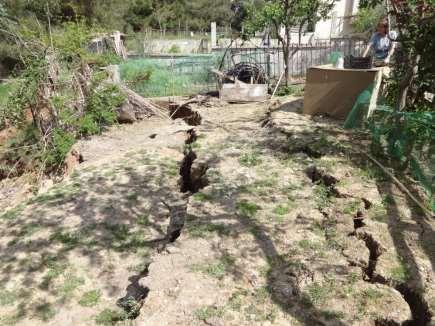

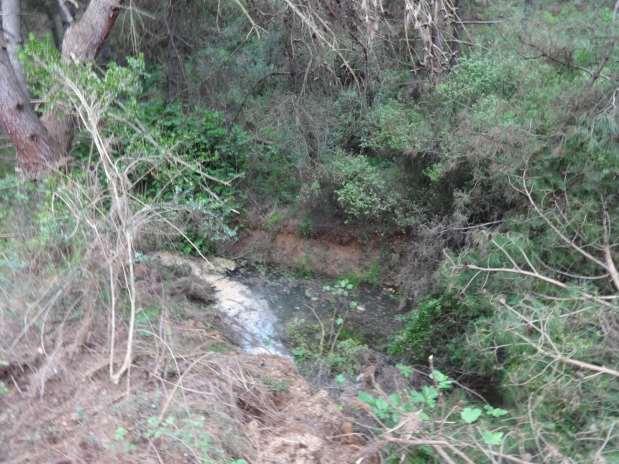

25 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015) Α Φάση - Ενεργός βαθειά σύνθετη κατολίσθηση στο κατάντη τμήμα του πρανούς σε απότομη μορφολογία, Δεν υφίσταται ενεργός πηγή διάβρωσης στον πόδα της κατολίσθησης παρόλη την παρουσία ρέματος, Συνεχής τροφοδοσία της κεφαλής της κατολίσθησης με επιφανειακό (όμβριο και νερό από αντλήσεις υπογείων) και πηγαίο υπόγειο νερό, Κύρια αίτια της κατολίσθησης, το απότομο πρανές, η χαμηλή αντοχή των γεωλογικών υλικών που συμμετέχουν σε αυτήν και κυρίως η πολύ υψηλή υπόγεια υδραυλική (αρτεσιανή) πίεση.

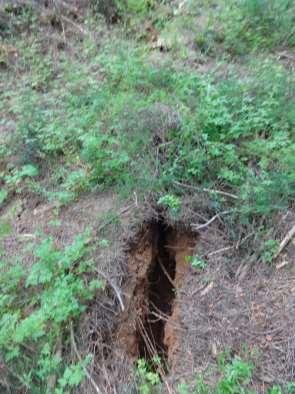

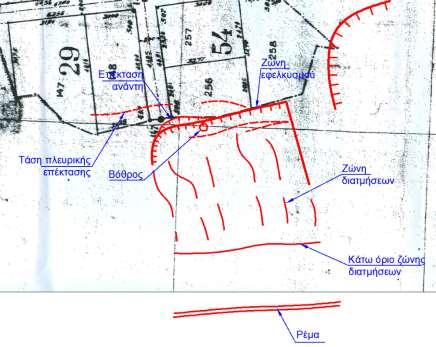

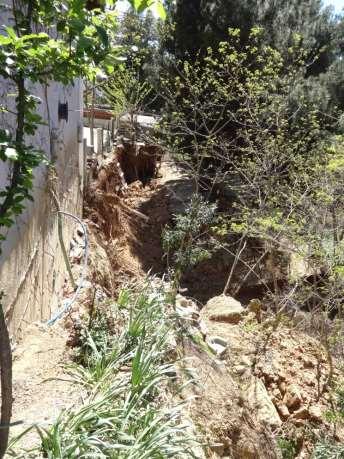

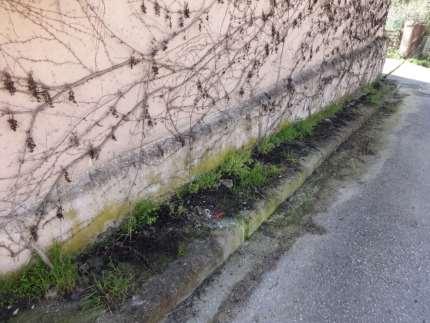

26 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015) Β Φάση - Ενεργός βαθειά σύνθετη κατολίσθηση πλευρική επέκταση στο ευθύγραμμο φρύδι αποκόλλησης νεοτεκτονικό ρήγμα? Απώλεια κατάντη στήριξης από την ενεργό κατολίσθηση της Α φάσης, Συνεχής τροφοδοσία της κεφαλής της κατολίσθησης με νερό της απώλειας του δικτύου ύδρευσης, Κύρια αίτια της κατολίσθησης, το απότομο πρανές, η χαμηλή αντοχή των γεωλογικών υλικών που συμμετέχουν σε αυτήν και κυρίως η πολύ υψηλή υπόγεια υδραυλική πίεση.

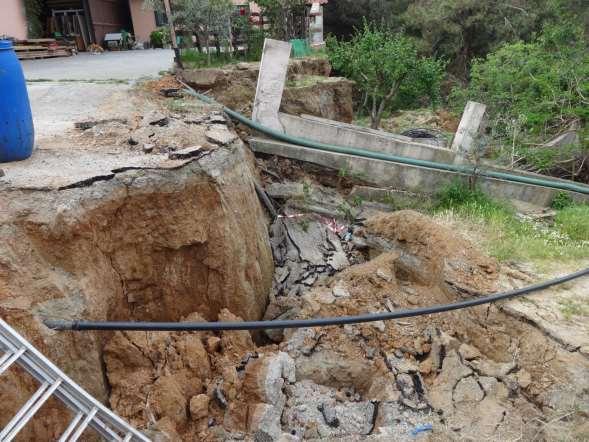

27 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015) Γ Φάση Κάτω από καθεστώς ενεργών πλέον ωθήσεων γαιών του κάτω τμήματος του πρανούς, τοπική τυπική εδαφική κατολίσθηση που αποκόπτει την ροή του χειμάρρου και δημιουργεί λιμνούλα. Ολόκληρο το κατάντη πρανές πλέον σε καθεστώς σημαντικών ωθήσεων γαιών, Ολόκληρη η ενεργός περιοχή σε συνεχή (επιβραδύνουσα) εξέλιξη, ΠΕΡΙΟΧΗ ΣΕ ΚΑΘΕΣΤΩΣ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ

29 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Τι να κάνουμε? 1. Επιβεβαίωση της τεχνικής υπόθεσης μοντέλου που παρουσιάστηκε παραπάνω, με την εκτέλεση γεωλογικής-υδρογεωλογικής-γεωτεχνικής λεπτομερούς έρευνας και την εκπόνηση μελέτης αποκατάστασης της κατολίσθησης και σταθεροποίησης ευρύτερου πρανούς. 2. Άμεση απαίτηση, η πλήρης συλλογή και απαγωγή (ασφαλώς σε φυσικό αποδέκτη) του νερού από, το παλαιό δίκτυο ύδρευσης του οικισμού και τα σημεία άντλησης των υπογείων των οικοδομών που τροφοδοτούν συνεχώς και κορένουν το ευρύτερο νοτιο-δυτικό πρανές του οικισμού.

30 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Τι να κάνουμε? 1. Α ΠΡΟΤΕΡΑΙΟΤΗΤΑ: Απαίτηση αναχαίτισης της επέκτασης (ανάντη και πλευρικά) της κατολίσθησης στο κάτω τμήμα του πρανούς με έργο αντιστήριξης (είτε, πασσαλοστοιχία και προεντεταμένες αγκυρώσεις μεγάλου φορτίου και μόνιμης λειτουργίας, είτε τοίχος επένδυσης και προεντεταμένες αγκυρώσεις μεγάλου φορτίου και μόνιμης λειτουργίας) και τοπικής αποτελεσματικής αποστράγγισης και διασφάλιση λειτουργίας της ροής του κατάντη χειμάρρου.

31 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Τι να κάνουμε? 2. Β ΠΡΟΤΕΡΑΙΟΤΗΤΑ: Οριστική Τελική λύση πλήρους αντιστήριξης της ευρύτερης περιοχής της ενεργού κατολίσθησης με μεγάλο αντίβαρο, περιβαλλοντική αποκατάσταση και πλήρη αποκατάσταση της απρόσκοπτης ροής του ποταμού στο πόδι της κατολίσθησης.

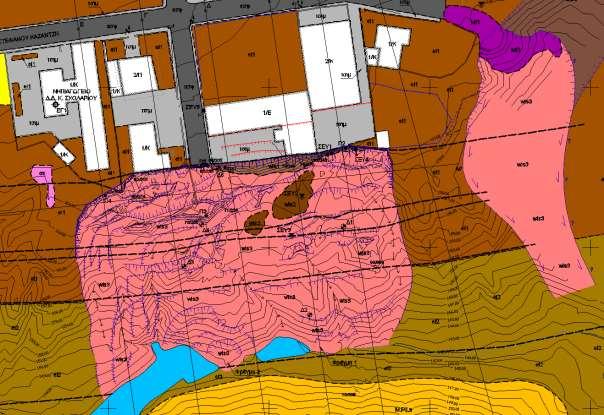

32 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Εκπόνηση Μελέτης Τεχνικογεωλογική χαρτογράφηση

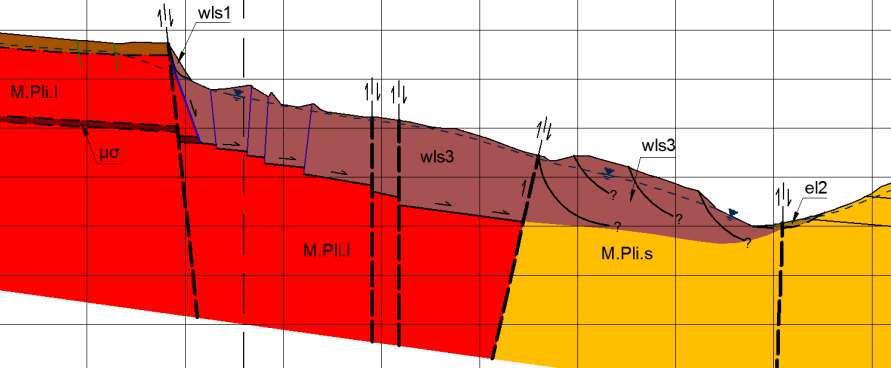

33 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Εκπόνηση Μελέτης Τυπική Τεχνικογεωλογική τομή

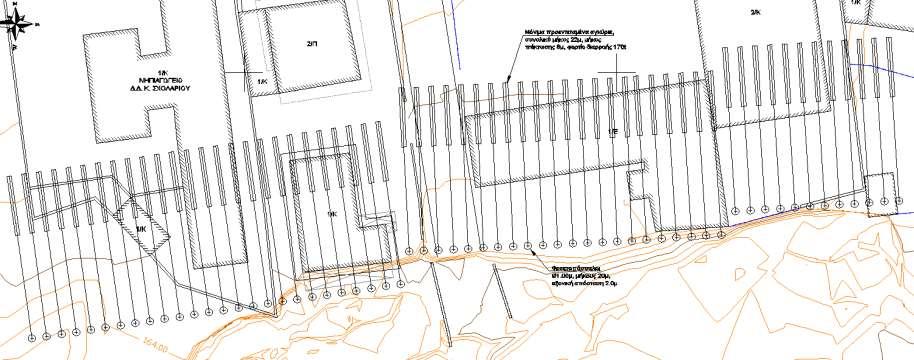

34 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Εκπόνηση Μελέτης Αντιμετώπισης της κατολίσθησης 1. Τεχνική (Οριστική) Λύση 1: Επίχωμα Αντίβαρο αντιστήριξης ποδός και 2. Άμεση Τεχνική λύση αναχαίτησης της ενεργού κατολίσθησης με Αγκυρωμένη Πασσαλοστοιχία

35 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Εκπόνηση Μελέτης Αντιμετώπισης της κατολίσθησης

41 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Εκπόνηση Μελέτης Αντιμετώπισης της κατολίσθησης Ενόργανη παρακολούθηση

42 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Εκπόνηση Μελέτης Αντιμετώπισης της κατολίσθησης η κατάσταση σήμερα

43 Κατολίσθηση στο κατάντη τμήμα του ΝΔ αστικού πρανούς στον οικισμό Κάτω Σχολάρι του Δήμου Θέρμης (2015). Εκπόνηση Μελέτης Αντιμετώπισης της κατολίσθησης η κατάσταση σήμερα

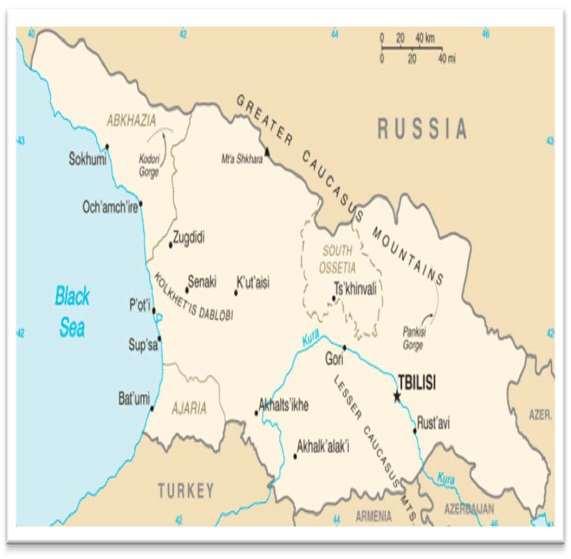

44 Γιγάντια Κατολίσθηση Tskneti στην Τιφλίδα της Γεωργίας (2015) και προσπάθειες αντιμετώπισής της.

45 Γιγάντια Κατολίσθηση Tskneti στην Τιφλίδα της Γεωργίας (2015) και προσπάθειες αντιμετώπισής της.

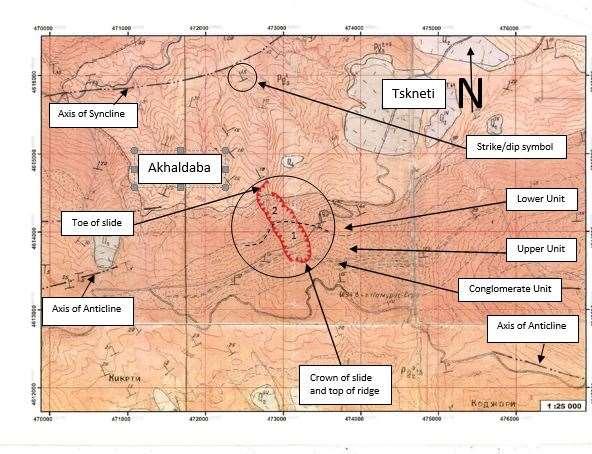

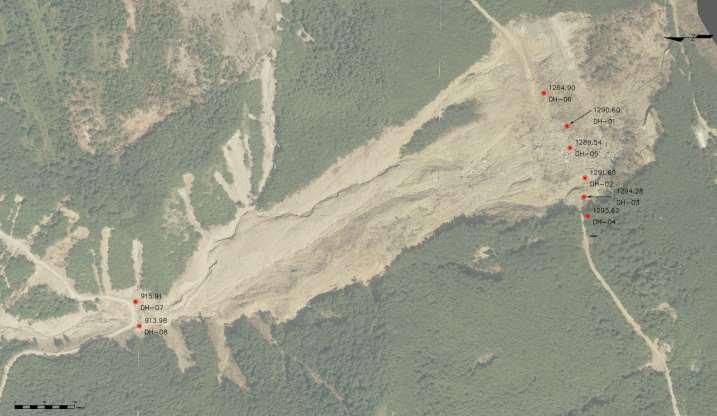

46 Γιγάντια Κατολίσθηση Tskneti στην Τιφλίδα της Γεωργίας (2015) και προσπάθειες αντιμετώπισής της Μελέτη της U.S. Forest Service

52 Γιγάντια Κατολίσθηση Tskneti στην Τιφλίδα της Γεωργίας (2015) και προσπάθειες αντιμετώπισής της Μελέτη της U.S. Forest Service και οι στόχοι της 1. Αποκατάσταση της καταστραφείσας οδοποιίας μόνο στις θέσεις ζημιών, 2. Μικροέργα αντιμετώπισης ρευμάτων λάσπης μέσα στην νέα διαμορφωθείσα κοίτη μετά την κατολίσθηση και 3. Εγκατάσταση συστήματος έγκαιρης προειδοποίησης ανάπτυξης παρόμοιων συνθηκών επαν-ενεργοποίησης κατολισθήσεων

53 Γιγάντια Κατολίσθηση Tskneti στην Τιφλίδα της Γεωργίας (2015) και προσπάθειες αντιμετώπισης Διακήρυξη Δημοπρασίας Μελέτης - Κατασκευής αποκατάστασης, με στόχους: 1. Αποκατάσταση απρόσκοπτης και συνεχούς λειτουργίας της οδού και 2. Αποφυγή επανεργοποίησης σχετικής καταστροφικής κατολίσθησης με αντίκτυπο στην πρωτεύουσα Τιφλίδα.

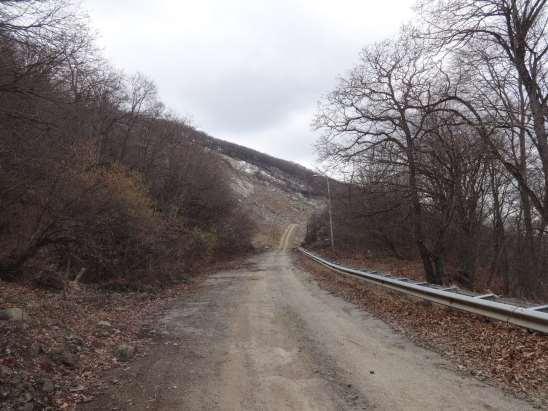

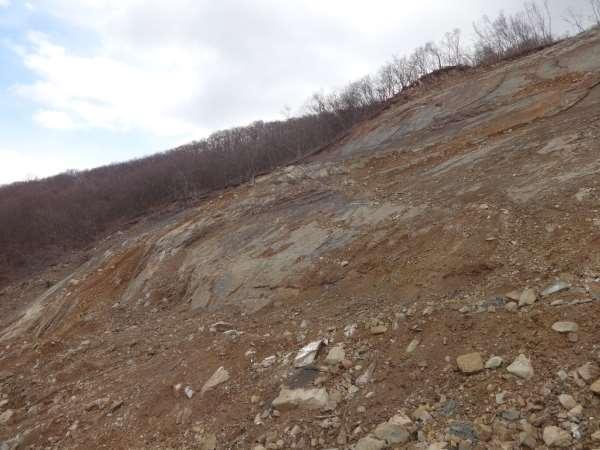

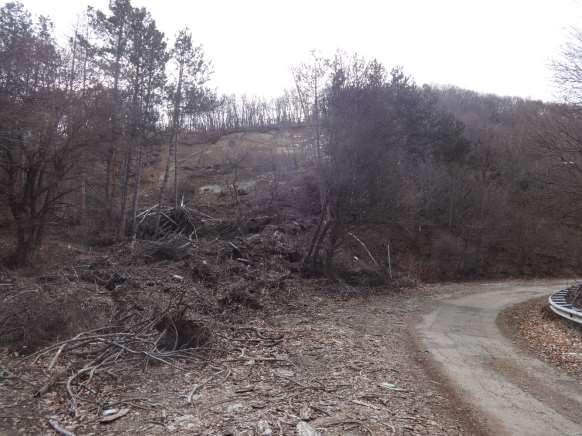

54 Γιγάντια Κατολίσθηση Tskneti στην Τιφλίδα της Γεωργίας (2015) και προσπάθειες αντιμετώπισής της Η ενδελεχής αναγνώρισή μας

65 Γιγάντια Κατολίσθηση Tskneti στην Τιφλίδα της Γεωργίας (2015) και προσπάθειες αντιμετώπισής της Η τεχνική μας πρόταση 1. Αποφυγή επανεργοποίησης σχετικής καταστροφικής κατολίσθησης με αντίκτυπο στην πρωτεύουσα Τιφλίδα στην ευρύτερη ζώνη της κατολίσθησης με: ΑΠΟΤΕΛΕΣΜΑΤΙΚΗ ΑΠΟΣΤΡΑΓΓΙΣΗ ΜΕΣΩ ΣΗΡΑΓΓΑΣ 2. Αποκατάσταση απρόσκοπτης και συνεχούς λειτουργίας της οδού με: ΟΔΙΚΗ ΣΗΡΑΓΓΑ. ΔΥΟ ΣΚΟΠΙΜΟΤΗΤΕΣ ΣΕ ΜΙΑ ΣΗΡΑΓΓΑ. 3. Στον κάτω δρόμο λύση γέφυρας με μεγάλο άνοιγμα χωρίς μεσόβαθρο.
