1 Εισαγωγή στην Γεωτεχνική Μηχανική SIVA έδαφος Costas Sachpazis, (M.Sc., Ph.D.) Διάρκεια: 12 Λεπτά 1

2 Σύνηθες Γεωτεχνικό Έργο Γεω-Εργαστήριο ~ για δοκιμές Ιδιότητες εδάφους Γραφείο Μελετών ~ για σχεδιασμό & ανάλυση εργοτάξιο 2

4 Επιφανειακές Θεμελιώσεις ~ για τη μεταφορά των φορτίων της κατασκευής στο υποκείμενο έδαφος ~ συνήθως σε ανθεκτικά εδάφη ή για ελαφριά φορτία Ανθεκτικό έδαφος Βραχώδες υπόβαθρο 4

5 Επιφανειακές Θεμελιώσεις

6 Βαθειές Θεμελιώσεις ~ για τη μεταφορά των φορτίων της κατασκευής στα βαθύτερα υποκείμενα ισχυρότερα εδάφη ~ συνήθως σε ασθενή εδάφη ή για βαριά φορτία Ασθενές έδαφος Π Α Σ Σ Α Λ Ο Σ Βραχώδες υπόβαθρο 6

εδάφη ~ συνήθως σε ασθενή εδάφη ή για βαριά φορτία

7 Βαθειές Θεμελιώσεις Εμπυγνόμενοι Ξύλινοι Πάσσαλοι 7

8 Τοίχοι Αντιστήριξης ~ για την αντιστήριξη και συγκράτηση των εδαφών στα ορύγματα από την πλευρική τους μετατόπιση Τοίχος αντιστήριξης Οδός, Τραίνο 8

9 Χωμάτινα Φράγματα ~ για αποταμίευση νερού ταμιευτήρας αργιλικός πυρήνας κέλυφος έδαφος 9

10 Φράγματα Βαρύτητας ταμιευτήρας Φράγμα Βαρύτητας έδαφος 10

11 Φράγματα Βαρύτητας Φράγμα Τριών Κοιλάδων, Hong Kong 11

12 Φράγματα Βαρύτητας 12

13 Χωματουργικά ~ προετοιμασία του εδάφους πριν από την κατασκευή Έργα Οδοποιϊας, Εγνατία Οδός 13

14 Κατασκευαστικοί Κίνδυνοι ~ ένας ανεπιθύμητος επισκέπτης επί τόπου των χωματουργικών έργων. Τι δουλειά έχει αυτό με τα γεωτεχνικά ;! Ένας νεκρός Πύθωνας σε έργο οδοποιϊας 14

15 Γεωυφάσματα ~ χρησιμοποιούνται για την ενίσχυση, τον διαχωρισμό, την διήθηση και την αποστράγγιση σε έργα οδοποιϊας, τοίχους αντιστήριξης, επιχώματα, Γεωυφάσματα που χρησιμοποιήθηκαν στην Εγνατία Οδό 15

16 Τοίχοι Ωπλισμένης Γης ~ χρήση γεωυφασμάτων για ενίσχυση εδάφους 16

17 Ηλώσεις Εδάφους ~ ράβδοι από χάλυβα που τοποθετούνται στις οπές που διατρήονται με γεωτρύπανο στους τοίχους και ενεματίζονται 17

18 Πασσαλοσανίδες ~ χαλύβδινα φύλλα που αλληλοκλειδόνωνται ή πλαίσια ξυλείας που εμπύγνυνται στο έδαφος, διαμορφώνοντας ένα συνεχές πέτασμα φύλλων αποθήκη Αγκύριο πλοίο Πασσαλοσανίδα 18

19 Πασσαλοσανίδες ~ ανθίστανται στις πλευρικές ωθήσεις γαιών ~ χρησιμοποιούνται στις εκσκαφές, κατασκευές προκυμαιών,.. 19

20 Πασσαλοσανίδες ~ χρησιμοποιούνται σε προσωρινά έργα 20

21 Πασσαλοσανίδες ~ διατομές που αλληλοκλειδώνονται 21

22 Προφράγματα ~ τοίχοι πασσαλοσανίδων που εσωκλείουν μια περιοχή, για να αποτραπεί στο νερό να διεισδύσει μέσα 22

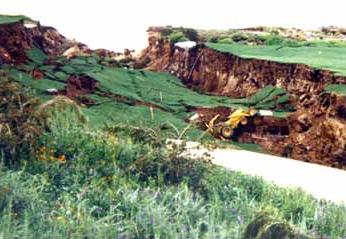

23 Κατολισθήσεις 23

24 Αντιρήδες - Στηρίγματα για την υποστήριξη των εκτεθειμένων τοίχων αντιστήριξης ώστε να αντισταθούν στις πλευρικές ωθήσεις γαιών 24

25 Σήραγγες 25

26 Εκρήξεις Για αποκάλυψη κοιτασμάτων σε ορυχεία 26

27 Γεωτεχνική Βελτίωση Εδαφών Κρουστικός Κύλινδρος για συμπύκνωση εδάφους 27

28 Γεωτεχνική Βελτίωση Εδαφών Κύλινδρος τύπου «κατσικοπόδαρου» για συμπύκνωση Αργιλικών εδαφών 28

29 Γεωτεχνική Βελτίωση Εδαφών Κύλινδρος ομαλού λείου τροχού 29

30 Γεωτεχνική Βελτίωση Εδαφών σφυροκόπημα του εδάφους με ένα μεγάλο βάρος που πέφτει από 25 m και συμπυκνώνει το έδαφος. «Κρατήρες» που σχηματίζονται κατά την συμπύκνωση 30

31 Περιβαλλοντική Γεωμηχανική Διάθεση αποβλήτων σε χωματερές 31

32 Εγκατάσταση Οργάνων Παρακολούθησης ~ ελέγχουν την συμπεριφορά των εδαφών και των κατασκευών που υποστηρίζονται από τα εδάφη ~ μετρούν τα φορτία, τις πιέσεις (τάσεις), τις παραμορφώσεις, τις υποχωρήσεις, 32

33 Υπαίθριες Δοκιμές στα Εδάφη Όχημα Δοκιμής Διείσδυσης Κώνου

34 Υπαίθριες Δοκιμές στα Εδάφη Δοκιμή Διάτμησης Πτερυγίου Δοκιμή Πρότυπης Διείσδυσης Περισσότερες Δοκιμές Υπαίθρου

35 Εργαστηριακές Δοκιμές στα Εδάφη Τριαξονική Δοκιμή σε Εδαφικό Δείγμα στο Εργαστήριο 35

36 Υπαίθριες Δοκιμές στα Εδάφη Ποικιλία Οργάνων Δοκιμών Υπαίθρου 36

37 Εργαστηριακές Δοκιμές στα Εδάφη Εκτέλεση δοκιμών στο εργαστήριο 37

38 Συνήθεις Συντελεστές Ασφάλειας Τύπος Έργου Συντελεστής Ασφάλειας Πιθανότητα Αστοχίας Χωματουργικά /500 Κατασκευές Αντιστήριξης /1500 Θεμελιώσεις /

39 Μερικοί παραγνωρισμένοι ήρωες των έργων γεωτεχνικής μηχανικής... Θεμελιώσεις Έρευνα Υπεδάφους Σήραγγες θαμμένοι ακριβώς κάτω από τα πόδια σας. 39

40 Οι Μεγάλοι Συνεισφέροντες στην Ανάπτυξη του κλάδου της Γεωτεχνικής Μηχανικής

Karl Terzaghi 1883-1963 Γεωλόγος «Πατέρας Εδαφομηχανικής» C.A.

A.Casagrande 1902-1981 Μηχανικός L. Bjerrum 1918-1973 Μηχανικός A.W.

41 Karl Terzaghi Γεωλόγος «Πατέρας Εδαφομηχανικής» C.A.Coulomb Στρατιωτικός Μηχανικός WJM Rankine Μηχανικός A.Casagrande Μηχανικός L. Bjerrum Μηχανικός A.W.Skempton Γεωτ. Μηχ/κός G.F.Sowers Μηχανικός G.A. Leonards Μηχανικός

42 Ορόσημα Γεωτεχνικής Μηχανικής

43 Ο κεκλιμένος Πύργος της Πίζας Τα σφάλματά μας γίνονται Ξακουστά Μνημεία! 43

44 Φράγμα Hoover, Η.Π.Α. Το υψηλότερο (221 m) φράγμα βαρύτητας στον κόσμο 44

45 Ο πύργος Petronas, στην Μαλαισία Το πιό υψηλό κτίριο στον κόσμο 45

46 Μνημεία Κολοσαίο, Ιταλία Παρθενών and. Πυραμίδες Αιγύπτου 46
