1 Λειτουργία, Διαχείριση & Σταδιακή Επέκταση Υποδομών Οπτικών Ινών στο Σπίτι (FTTH) Κωνσταντίνος Ρογκάλας Διευθυντής Ανάπτυξης Ευρυζωνικότητας Ελλάδας

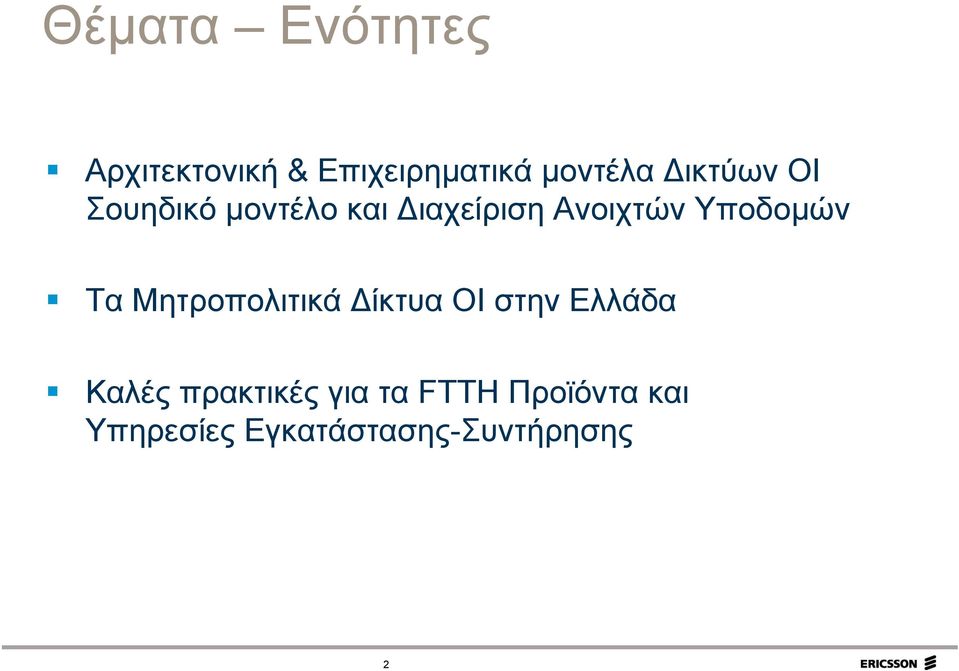

2 Θέματα Ενότητες Αρχιτεκτονική & Επιχειρηματικά μοντέλα Δικτύων ΟΙ Σουηδικό μοντέλο και Διαχείριση Ανοιχτών Υποδομών Τα Μητροπολιτικά Δίκτυα ΟΙ στην Ελλάδα Καλές πρακτικές για τα FTTH Προϊόντα και Υπηρεσίες Εγκατάστασης-Συντήρησης 2

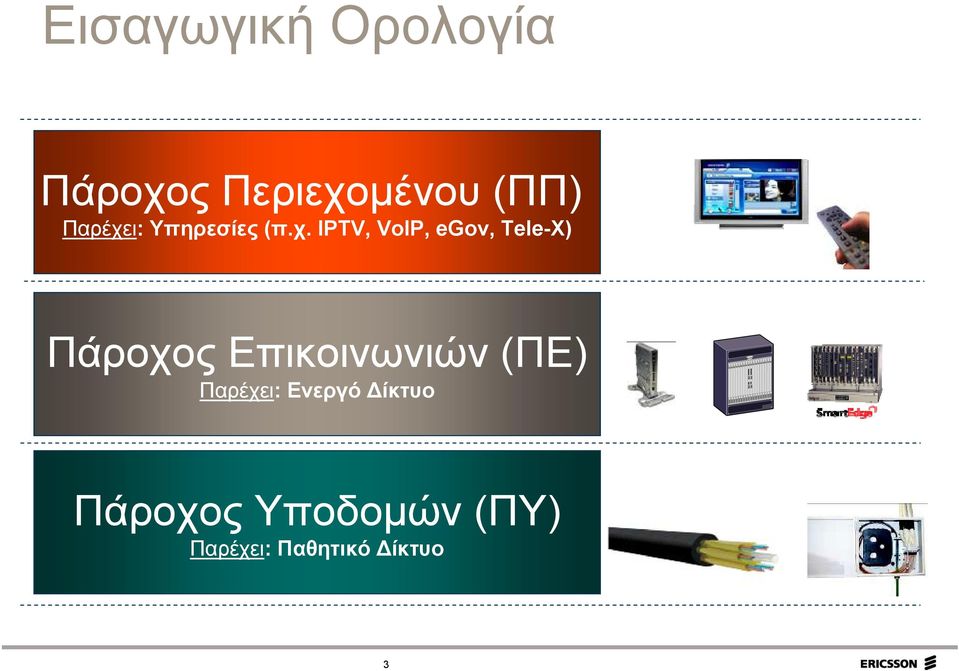

3 Εισαγωγική Ορολογία Πάροχος Περιεχομένου (ΠΠ) Παρέχει: Υπηρεσίες (π.χ. IPTV, VoIP, egov, Tele-X) Πάροχος Επικοινωνιών (ΠΕ) Παρέχει: Ενεργό Δίκτυο Πάροχος Υποδομών (ΠΥ) Παρέχει: Παθητικό Δίκτυο 3

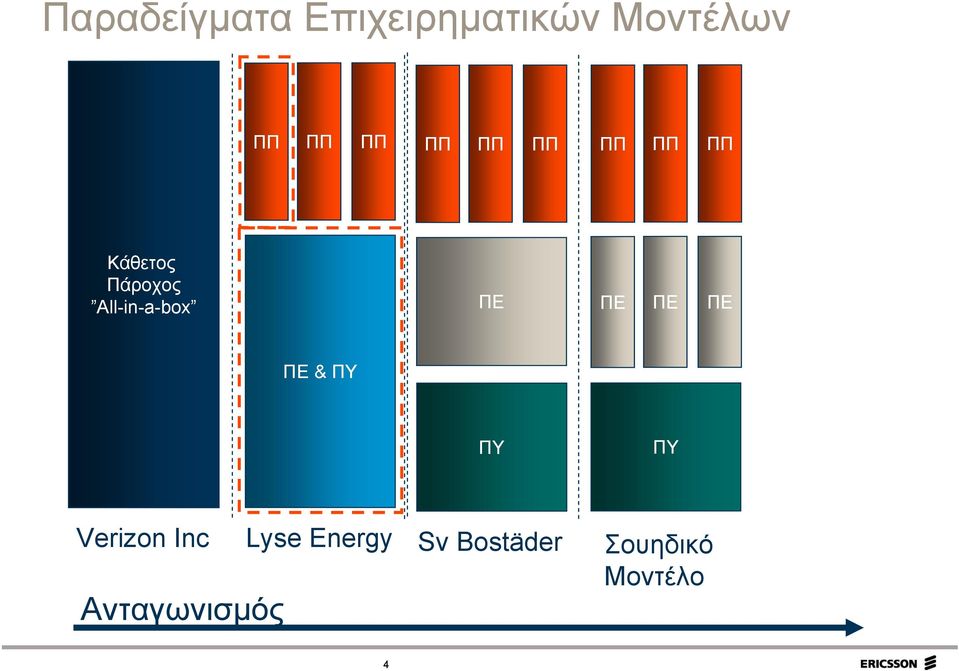

4 Παραδείγματα Επιχειρηματικών Μοντέλων ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ ΠΠ Κάθετος Πάροχος All-in-a-box ΠΕ ΠΕ ΠΕ ΠΕ ΠΕ & ΠΥ ΠΥ ΠΥ Verizon Inc Ανταγωνισμός Lyse Energy Sv Bostäder Σουηδικό Μοντέλο 4

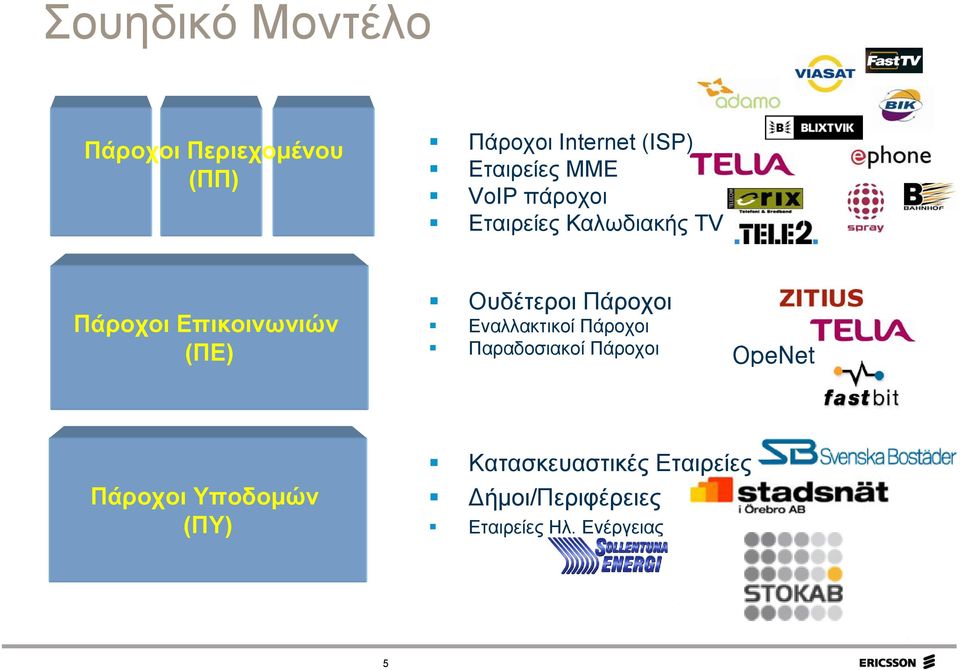

5 Σουηδικό Μοντέλο Πάροχοι Περιεχομένου (ΠΠ) Πάροχοι Internet (ISP) Εταιρείες ΜΜΕ VoIP πάροχοι Εταιρείες Καλωδιακής TV Πάροχοι Επικοινωνιών (ΠΕ) Ουδέτεροι Πάροχοι Εναλλακτικοί Πάροχοι Παραδοσιακοί Πάροχοι OpeNet Πάροχοι Υποδομών (ΠΥ) Κατασκευαστικές Εταιρείες Δήμοι/Περιφέρειες Εταιρείες Ηλ. Ενέργειας 5

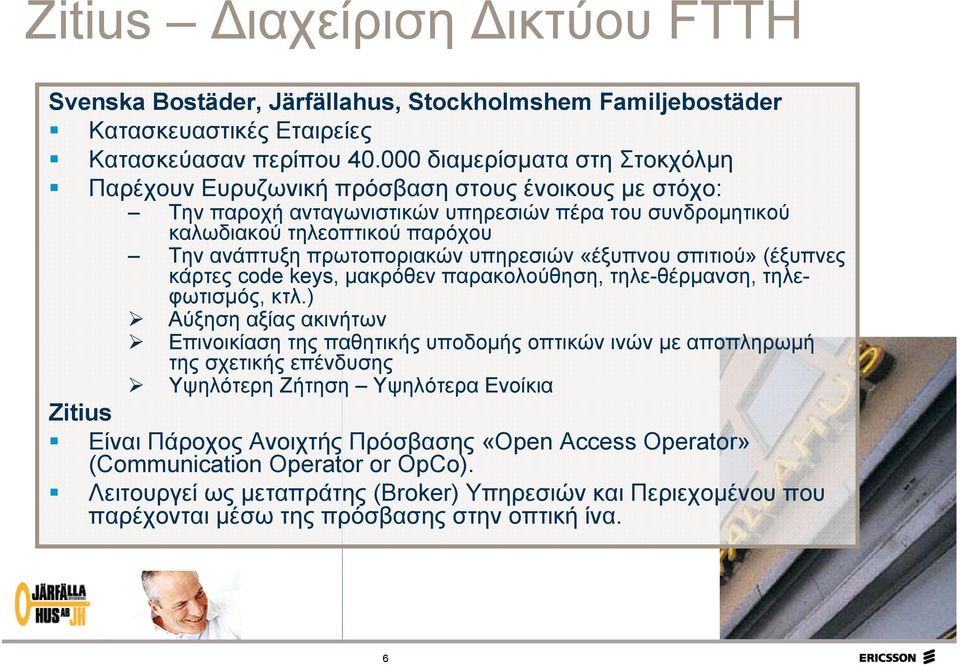

6 Zitius Διαχείριση Δικτύου FTTH Svenska Bostäder, Järfällahus, Stockholmshem Familjebostäder Κατασκευαστικές Εταιρείες Κατασκεύασαν περίπου διαμερίσματα στη Στοκχόλμη Παρέχουν Ευρυζωνική πρόσβαση στους ένοικους με στόχο: Την παροχή ανταγωνιστικών υπηρεσιών πέρα του συνδρομητικού καλωδιακού τηλεοπτικού παρόχου Την ανάπτυξη πρωτοποριακών υπηρεσιών «έξυπνου σπιτιού» (έξυπνες κάρτες code keys, μακρόθεν παρακολούθηση, τηλε-θέρμανση, τηλεφωτισμός, κτλ.) Αύξηση αξίας ακινήτων Επινοικίαση της παθητικής υποδομής οπτικών ινών με αποπληρωμή της σχετικής επένδυσης Υψηλότερη Ζήτηση Υψηλότερα Ενοίκια Zitius Είναι Πάροχος Ανοιχτής Πρόσβασης «Open Access Operator» (Communication Operator or OpCo). Λειτουργεί ως μεταπράτης (Broker) Υπηρεσιών και Περιεχομένου που παρέχονται μέσω της πρόσβασης στην οπτική ίνα. 6

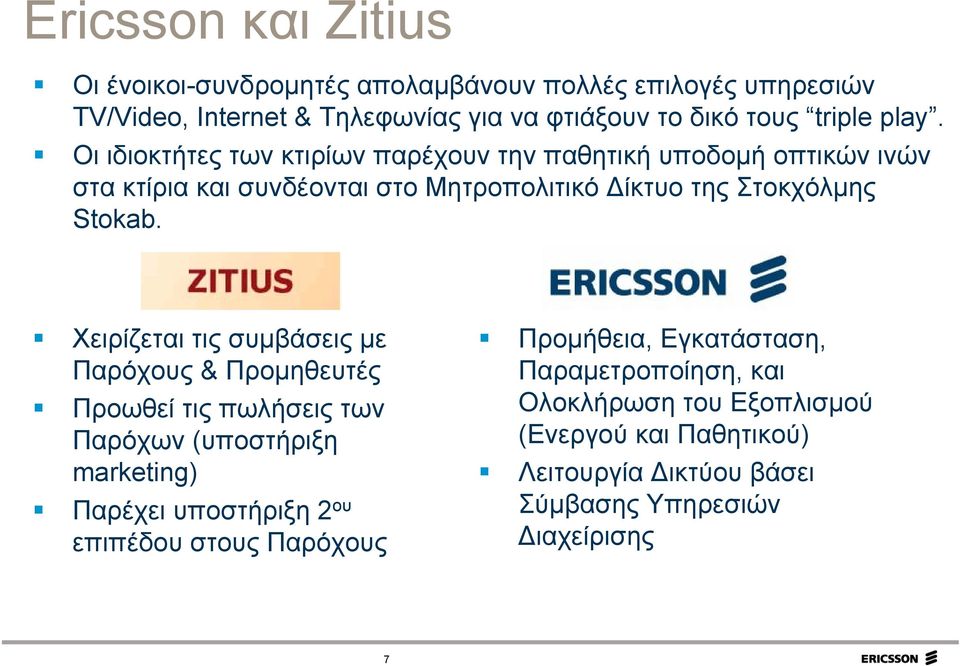

7 Ericsson και Zitius Οι ένοικοι-συνδρομητές απολαμβάνουν πολλές επιλογές υπηρεσιών TV/Video, Internet & Τηλεφωνίας για να φτιάξουν το δικό τους triple play. Οι ιδιοκτήτες των κτιρίων παρέχουν την παθητική υποδομή οπτικών ινών στα κτίρια και συνδέονται στο Μητροπολιτικό Δίκτυο της Στοκχόλμης Stokab. Χειρίζεται τις συμβάσεις με Παρόχους & Προμηθευτές Προωθεί τις πωλήσεις των Παρόχων (υποστήριξη marketing) Παρέχει υποστήριξη 2 ου επιπέδου στους Παρόχους Προμήθεια, Εγκατάσταση, Παραμετροποίηση, και Ολοκλήρωση του Εξοπλισμού (Ενεργού και Παθητικού) Λειτουργία Δικτύου βάσει Σύμβασης Υπηρεσιών Διαχείρισης 7

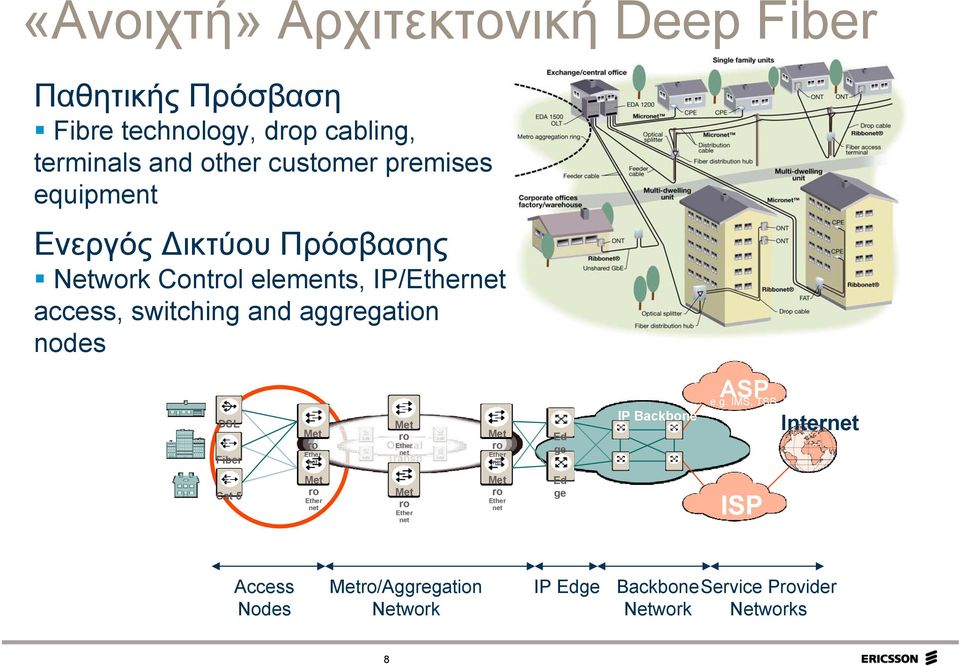

8 «Ανοιχτή» Αρχιτεκτονική Deep Fiber Παθητικής Πρόσβαση Fibre technology, drop cabling, terminals and other customer premises equipment Ενεργός Δικτύου Πρόσβασης Network Control elements, IP/Ethernet access, switching and aggregation nodes DSL Fiber Cat 5 Met ro Ether net Met ro Ether net Met ro Optical Ether net Transp ort Met ro Ether net Met ro Ether net Met ro Ether net Ed ge Ed ge IP Backbone ASP e.g. IMS, TSS, IPTV ISP Internet Access Nodes Metro/Aggregation Network IP Edge BackboneService Provider Network Networks 8

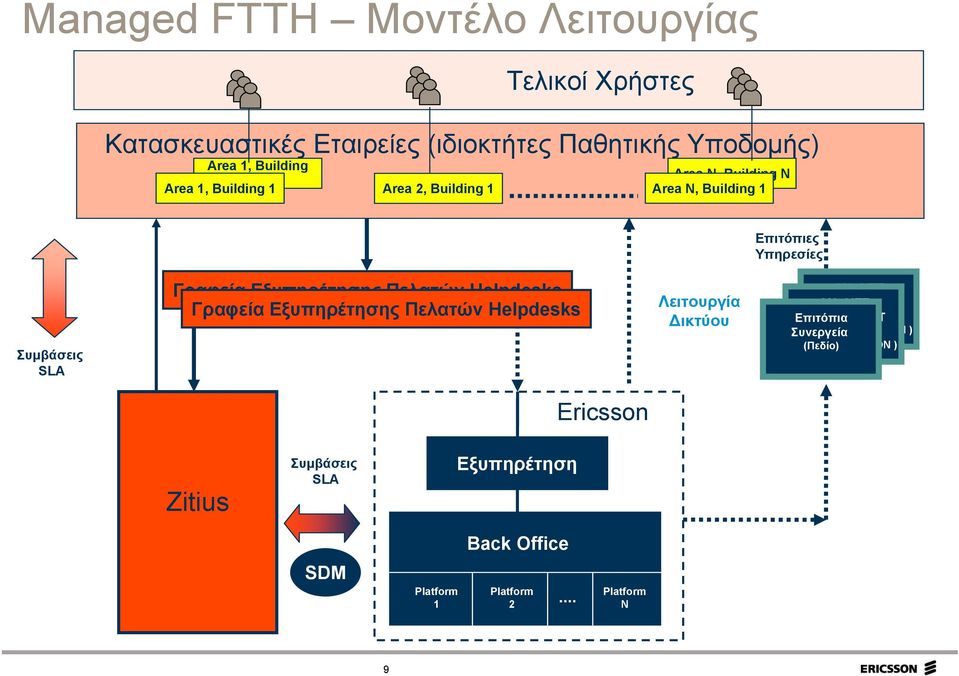

9 Managed FTTH Μοντέλο Λειτουργίας Τελικοί Χρήστες Κατασκευαστικές Εταιρείες (ιδιοκτήτες Παθητικής Υποδομής) Area 1, Building N Area 1, Building 1 Area 2, Building 1 Area N, Building N Area N, Building 1 Επιτόπιες Υπηρεσίες Συμβάσεις SLA Γραφεία Εξυπηρέτησης Πελατών Helpdesks Γραφεία Εξυπηρέτησης Πελατών Helpdesks Λειτουργία Δικτύου ON SITE FULLFILMENT ON SITE Επιτόπια FULLFILMENT PARTNER Συνεργεία (FIELD PARTNER OPERATION ) (FIELD (Πεδίο) OPERATION ) Ericsson Zitius Συμβάσεις SLA Εξυπηρέτηση Back Office SDM Platform 1 Platform 2... Platform N 9

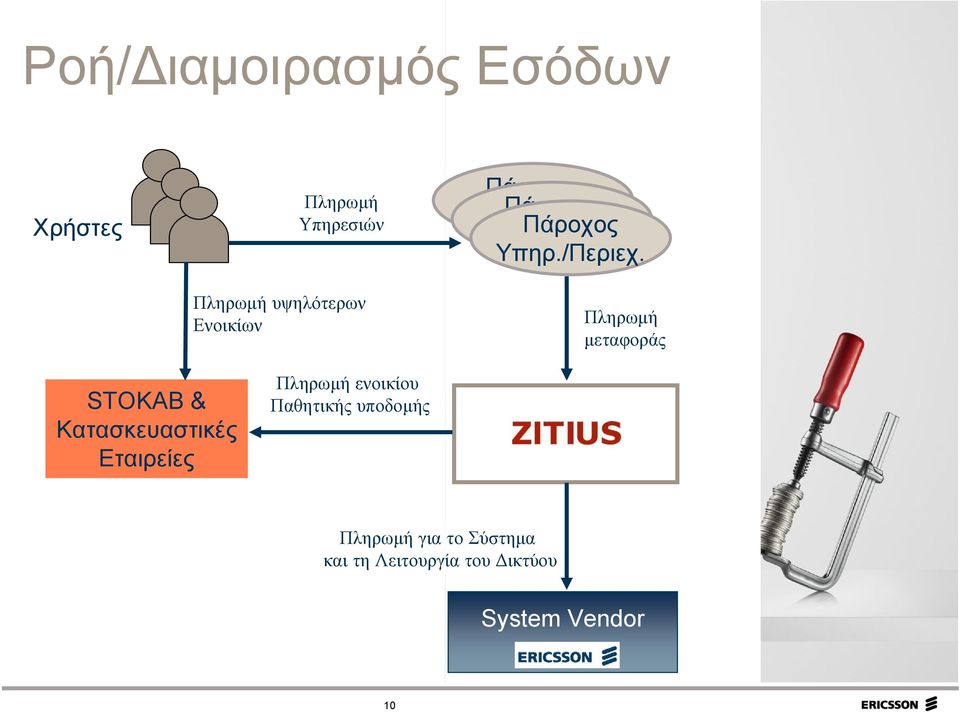

10 Ροή/Διαμοιρασμός Εσόδων Χρήστες Πληρωμή Υπηρεσιών Πληρωμή υψηλότερων Ενοικίων Πάροχος Υπηρ./Περιεχ. Πάροχος Υπηρ./Περιεχ. Πάροχος Υπηρ./Περιεχ. Πληρωμή μεταφοράς STOKAB & Κατασκευαστικές Εταιρείες Πληρωμή ενοικίου Παθητικής υποδομής Πληρωμή για το Σύστημα και τη Λειτουργία του Δικτύου System Vendor 10

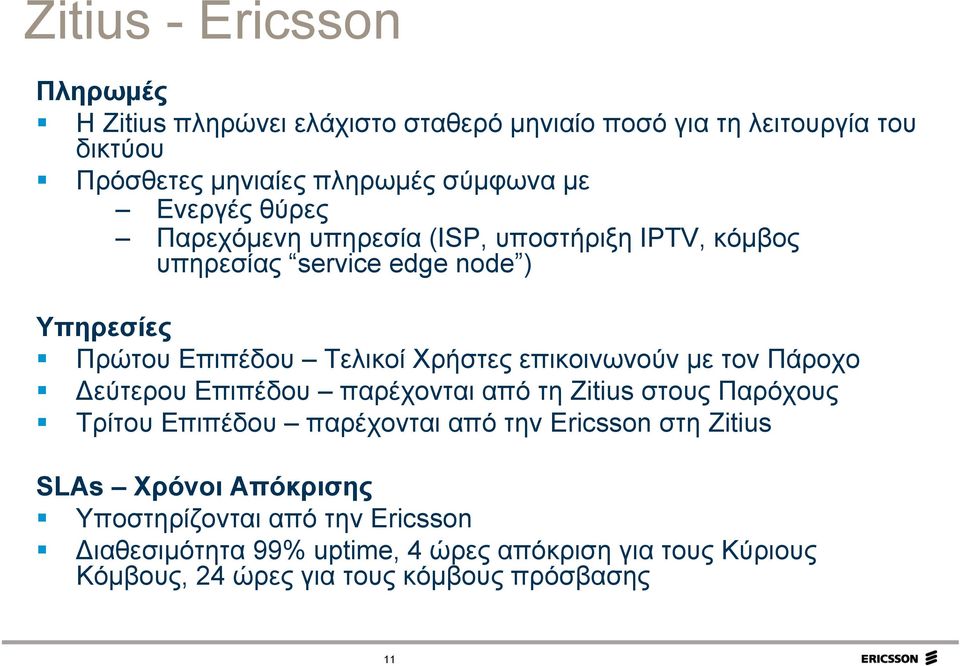

11 Zitius - Ericsson Πληρωμές Η Zitius πληρώνει ελάχιστο σταθερό μηνιαίο ποσό για τη λειτουργία του δικτύου Πρόσθετες μηνιαίες πληρωμές σύμφωνα με Ενεργές θύρες Παρεχόμενη υπηρεσία (ISP, υποστήριξη IPTV, κόμβος υπηρεσίας service edge node ) Υπηρεσίες Πρώτου Επιπέδου Τελικοί Χρήστες επικοινωνούν με τον Πάροχο Δεύτερου Επιπέδου παρέχονται από τη Zitius στους Παρόχους Τρίτου Επιπέδου παρέχονται από την Ericsson στη Zitius SLAs Χρόνοι Απόκρισης Υποστηρίζονται από την Ericsson Διαθεσιμότητα 99% uptime, 4 ώρες απόκριση για τους Κύριους Κόμβους, 24 ώρες για τους κόμβους πρόσβασης 11

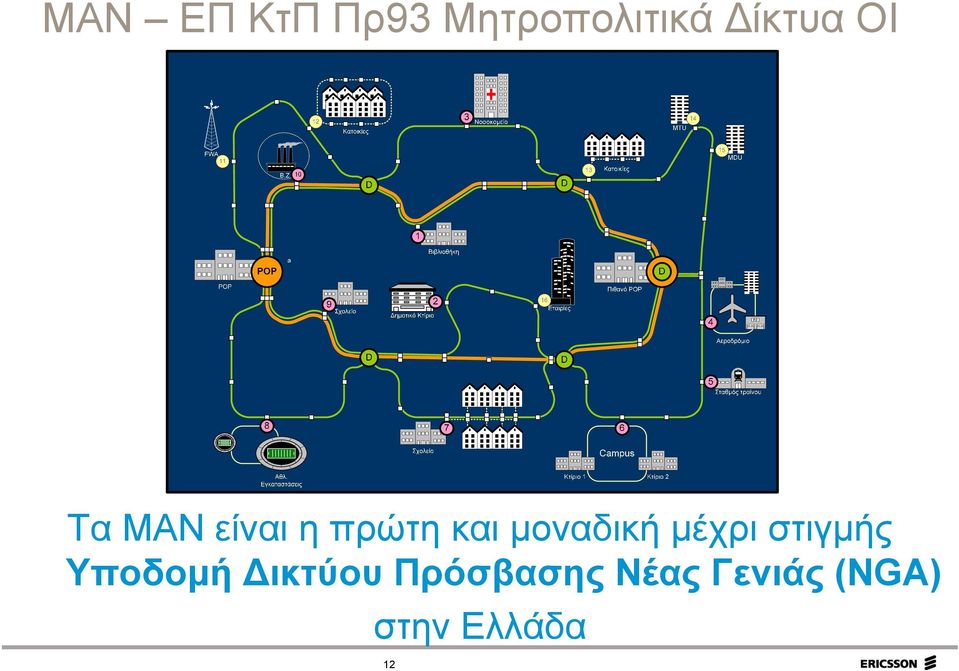

12 ΜΑΝ ΕΠ ΚτΠ Πρ93 Μητροπολιτικά Δίκτυα ΟΙ Τα ΜΑΝ είναι η πρώτη και μοναδική μέχρι στιγμής Υποδομή Δικτύου Πρόσβασης Νέας Γενιάς (NGA) στην Ελλάδα 12

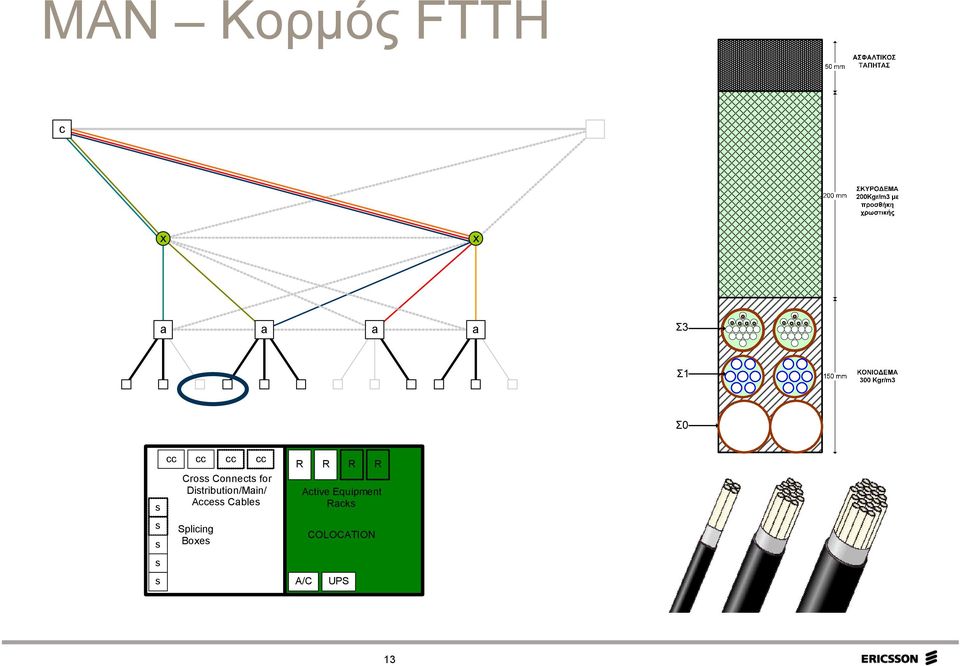

13 MAN Κορμός FTTH c x x a a a a s s s s s cc cc cc cc Cross Connects for Distribution/Main/ Access Cables Splicing Boxes R R R Active Equipment Racks A/C R COLOCATION UPS 13

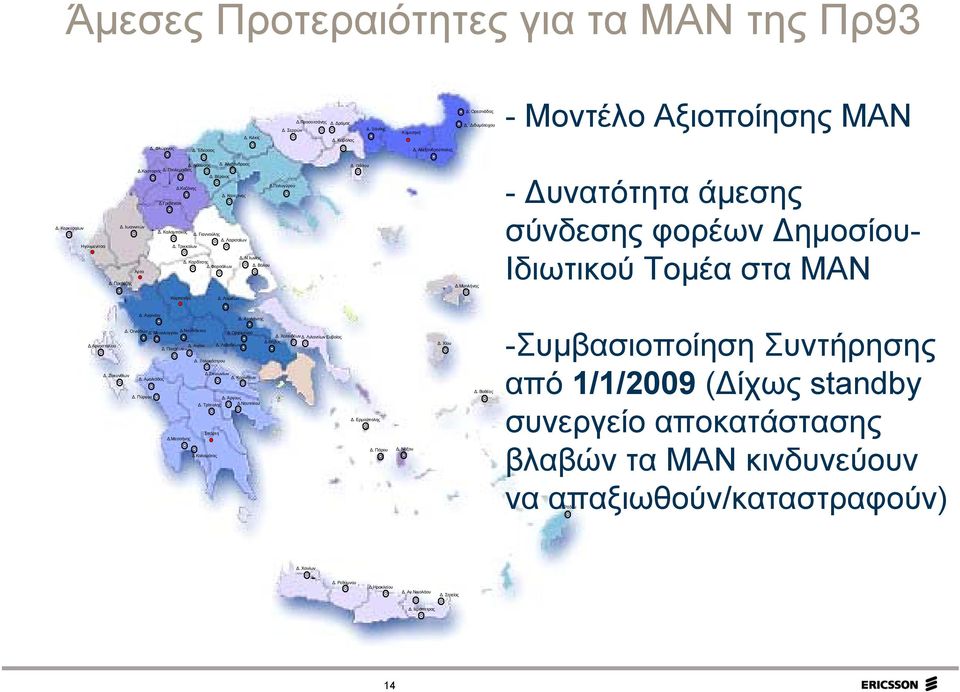

14 Άμεσες Προτεραιότητες για τα ΜΑΝ της Πρ93 Δ. Κιλκίς Δ.Προσοτσάνης Δ. Δράμας Δ. Σερρών Δ. Καβάλας Δ. Ξάνθης Κομοτηνή Δ. Ορεστιάδας Δ..Διδυμότειχου - Μοντέλο Αξιοποίησης ΜΑΝ Δ. Φλώρινας Δ. Έδεσσας Δ. Αλεξανδρούπολης Δ. Νάουσας Δ. Αλεξάνδρειας Δ.Καστοριάς Δ. Πτολεμαίδας Δ. Βέροιας Δ.Πολυγύρου Δ.Κοζάνης Δ. Κατερίνης Δ.Γρεβενών Δ. Κερκυραίων Δ. Ιωαννιτών Δ. Καλαμπάκας Δ. Γιαννούλης Δ. Λαρισαίων Ηγουμενίτσα Δ. Τρικκαίων Δ. Ν.Ιωνίας Δ. Καρδίτσης Δ.Φαρσάλων Δ. Βόλου Άρτα Δ. Πρεβέζης Δ. Θάσου Δ.Μυτιλήνης - Δυνατότητα άμεσης σύνδεσης φορέων Δημοσίου- Ιδιωτικού Τομέα στα ΜΑΝ Καρπενήσι Δ. Λαμιέων Δ. Αγρινίου Δ. Αταλάντης Δ. Οινιάδων Δ. Μεσολογγίου Δ.Ναυπάκτου Δ.Ορχομενού Δ. Χαλκιδέων Δ. Λιλαντίων Ευβοίας Δ.Θήβας Δ.Αργοστολίου Δ. Αιγίου Δ. Λεβαδέων Δ. Πατρέων Δ. Ξυλοκάστρου Δ. Ζακυνθίων Δ.Σικυωνίων Δ. Αμαλιάδας Δ. Κορινθίων Δ. Πύργου Δ. Άργους Δ. Τρίπολης Δ.Ναυπλίου Σπάρτη Δ.Μεσσήνης Δ.Καλαμάτας Δ. Ερμούπολης Δ. Πάρου Δ. Νάξου Δ. Χίου Δ. Βαθέος -Συμβασιοποίηση Συντήρησης από 1/1/2009 (Δίχως standby συνεργείο αποκατάστασης βλαβών τα ΜΑΝ κινδυνεύουν να απαξιωθούν/καταστραφούν) Δ. Ρόδου Δ. Χανίων Δ. Ρεθύμνου Δ.Ηρακλείου Δ. Αγ.Νικολάου Δ. Σητείας Δ. Ιεράπετρας 14

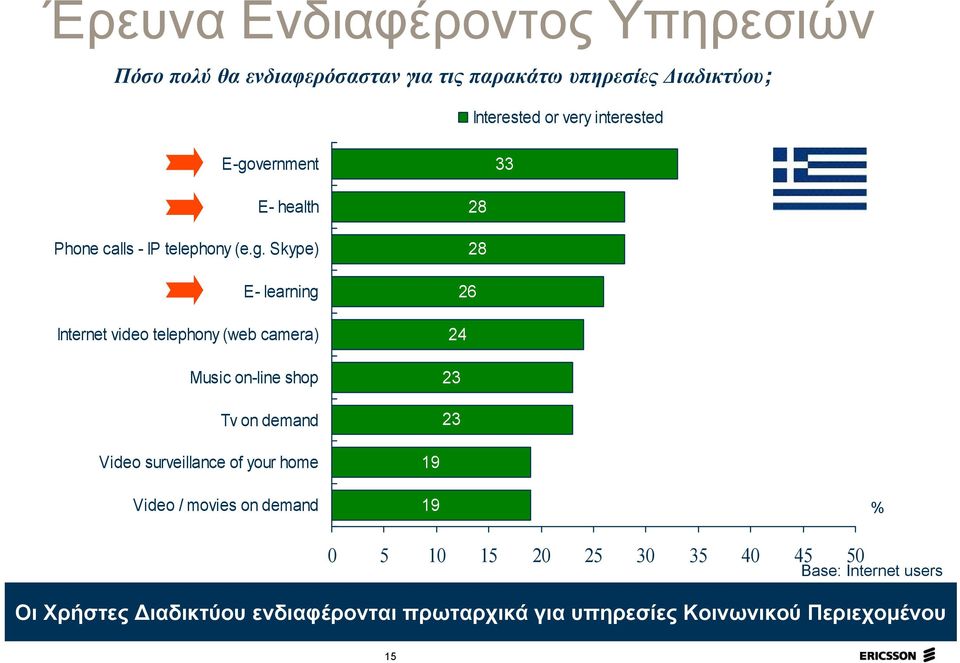

15 Έρευνα Ενδιαφέροντος Υπηρεσιών Πόσο πολύ θα ενδιαφερόσασταν για τις παρακάτω υπηρεσίες Διαδικτύου; Interested or very interested E-government 33 E- health Phone calls - IP telephony (e.g. Skype) E- learning Internet video telephony (web camera) Music on-line shop Tv on demand Video surveillance of your home Video / movies on demand % Base: Internet users Οι Χρήστες Διαδικτύου ενδιαφέρονται πρωταρχικά για υπηρεσίες Κοινωνικού Περιεχομένου 15

16 Καλές Πρακτικές FTTH Προϊόντα/Εγκατάσταση

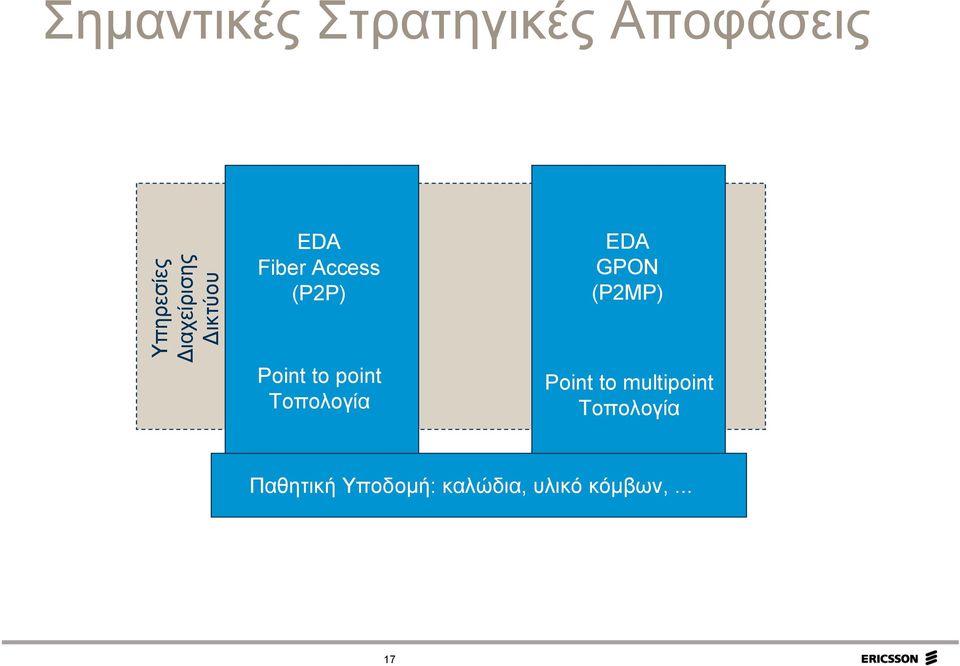

17 Σημαντικές Στρατηγικές Αποφάσεις Υπηρεσίες Διαχείρισης Δικτύου EDA Fiber Access (P2P) Point to point Τοπολογία EDA GPON (P2MP) Point to multipoint Τοπολογία Παθητική Υποδομή: καλώδια, υλικό κόμβων,... 17

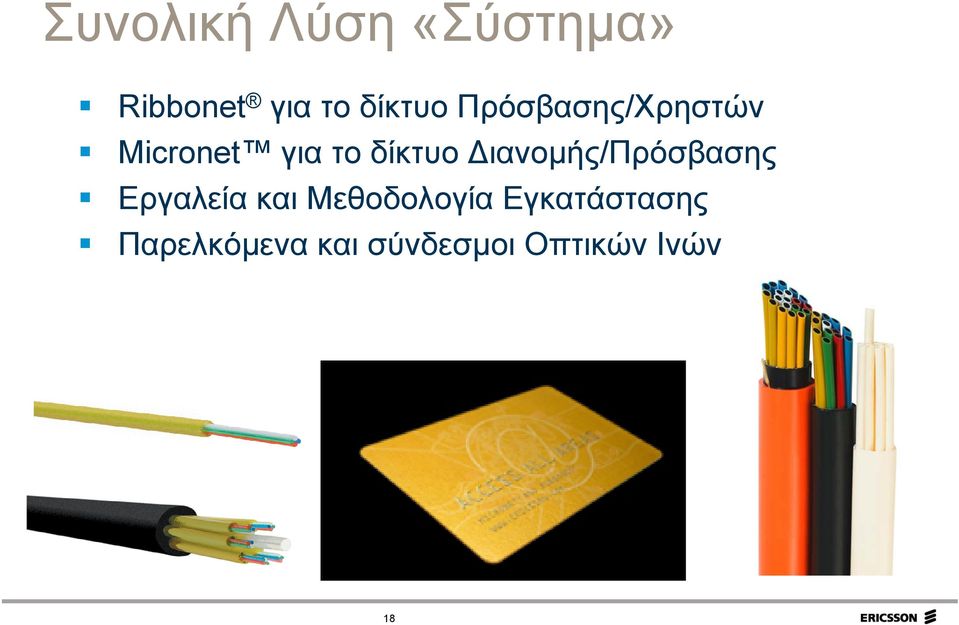

18 Συνολική Λύση «Σύστημα» Ribbonet γιατοδίκτυοπρόσβασης/χρηστών Micronet για το δίκτυο Διανομής/Πρόσβασης Εργαλεία και Μεθοδολογία Εγκατάστασης Παρελκόμενα και σύνδεσμοι Οπτικών Ινών 18

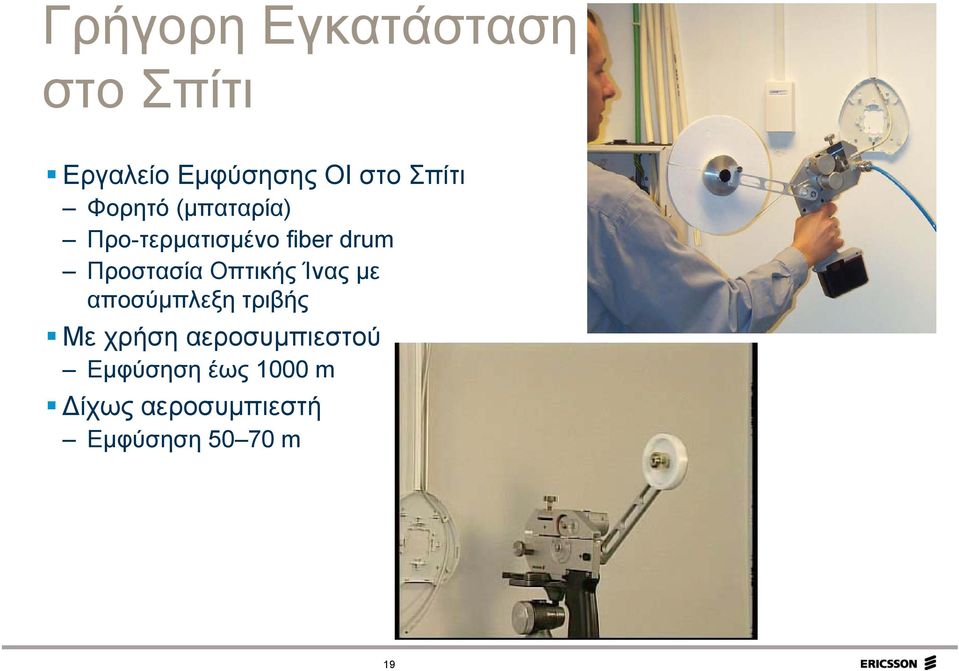

19 Γρήγορη Εγκατάσταση στο Σπίτι Εργαλείο Εμφύσησης ΟΙ στο Σπίτι Φορητό (μπαταρία) Προ-τερματισμένο fiber drum Προστασία Οπτικής Ίνας με αποσύμπλεξη τριβής Με χρήση αεροσυμπιεστού Εμφύσηση έως 1000 m Δίχως αεροσυμπιεστή Εμφύσηση m 19

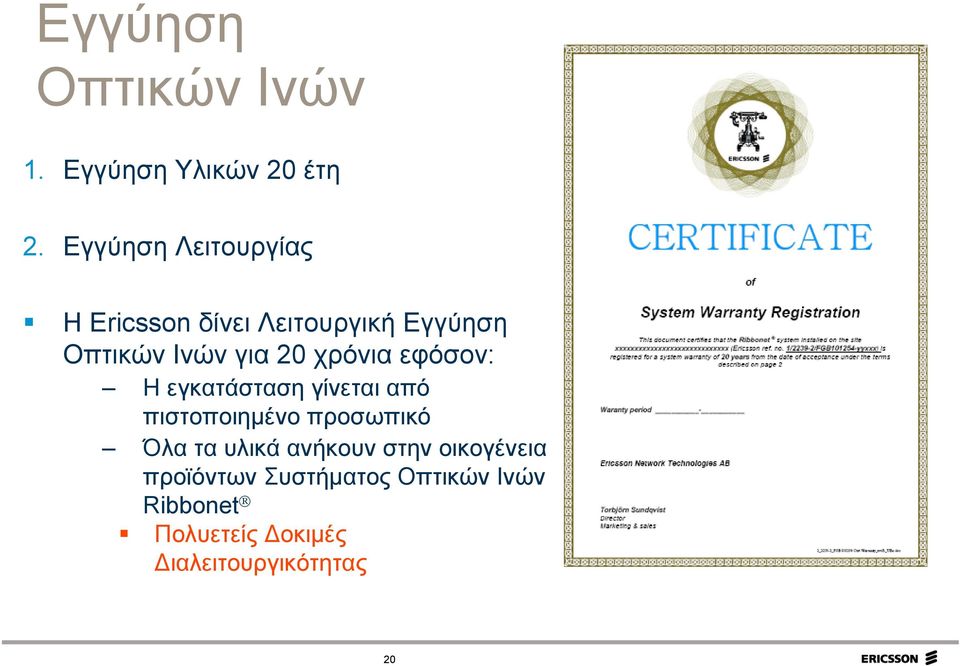

20 Εγγύηση Οπτικών Ινών 1. Εγγύηση Υλικών 20 έτη 2. Εγγύηση Λειτουργίας Η Ericsson δίνει Λειτουργική Εγγύηση Οπτικών Ινών για 20 χρόνια εφόσον: Η εγκατάσταση γίνεται από πιστοποιημένο προσωπικό Όλα τα υλικά ανήκουν στην οικογένεια προϊόντων Συστήματος Οπτικών Ινών Ribbonet Πολυετείς Δοκιμές Διαλειτουργικότητας 20

21 Παράδειγμα NESA Energy Δανία Εγκατάσταση συνδέσεων ΟΙ στο Σπίτι Αρχιτεκτονική point to point Υπηρεσίες Tripple play 21
