Závitová tyč 3 Tlmiaca guma montážnej lišty 7. Skrutka 3 Úchyt montážnej lišty 7. Matica 3 Záslepka montážnej lišty 7

Transcript

1 aktualizácia

2

3 OBSAH Závitová tyč 3 Tlmiaca guma montážnej lišty 7 ZVT GML Skrutka 3 Úchyt montážnej lišty 7 SKR UML Matica 3 Záslepka montážnej lišty 7 MAT ZML Spojovacia matica 3 Uhlová nosné spojky montážnej lišty 7 MAT-S UNS Nitovacia matica 3 Konzola pod jednotky 7 MAT-N KON Podložka plochá 4 Opravný zinkový sprej 8 POD-P SPREJ ZN Podložka vejárová 4 Tesniaca hmota 8 POD-V TMEL Podložka karosárska 4 Príchytka nábehových plechov 8 POD-K PNL Podložka s gumou 4 Samolepiaci úchyt izolácie 8 POD-G SUI Podložka tanierová 4 C-svorka CSV ZN 8 POD-T CSV AKC Nosníková svorka 5 Lištová príruba 9 NSV P20, P30 Zatĺkacia kotva ZKO 5 Lištový prírubový profil 9 ZKM PP20, PP30 Záves potrubia 5 Rohovníky 9 ZAV R20, R30 Objímky 5 Samorezná skrutka 9 OBJ TEKS Polobjímky 5 Trhací nit 9 1/2 OBJ NIT Hliníková lepiaca páska 6 Kruhová lisovaná príruba ALP KLP Tesniaca páska s PE penou 6 Montážna lišta VIT ML Sťahovacia SK-páska 6 Spona FK SKP FK Kľúč pre SK-pásku 6 2 dielna spona LS SKP KEY LST Perforovaná závesná páska 6 Rýchlospona PZP / ZAVP LRS

4 NÁZVOSLOVIE VÝROBKOV KRUHOVÉHO POTRUBIA KRUHOVÉ POTRUBIE A TVAROVKY SKRATKA PRÍKLAD Závitová tyč ZTYC ZTYC M8/ ks Skrutka SKR SKR M8x ks Matica MAT MAT M ks Záslepka spiro rúry ZS SO 160/300 u50 Záslepka tvarovky ZT ZT 225 Prechod spiro symetrický PSS PSS Prechod spiro nesymetrický PSN PSN Spiro koleno SK SK 315/90 Spiro koleno lisované SKL SKL 160/45 Spiro koleno prechodové SKP SKP /90 Odskok ODS OD 225/300 u50 T-kus (všetky priemery rovnaké) T T T-kus (menší odbočujúci priemer) T T T-kus (prechodový) T T Y-kus (všetky priemery rovnaké) Y Y Y-kus (mešie rozbočujúce priemery) Y Y Y-kus (rôzne priemery) Y Y X-kus (všetky priemery rovnaké) X X X-kus (hlavný priemery rovnaké, vedľajšie rôzne) X X X-kus (rôzne priemery, vedľajšie rovnaké) X X Nástavec na hranaté potrubie NKH NKH 160 Nástavec na kruhové potrubie NKK NKH PRÍSLUŠENSTVO KRUHOVÉHO POTRUBIA Regulačná klapka ručná RKKR RKKR 180 Regulačná klapka ručná - tesná RKKR-T RKKR-T 200 Regulačná klapka servo RKKS RKKS 225 Regulačná klapka servo - tesná RKKS-T RKKS-T 250 Tlmič hluku THS THS 280/900 Tlmič hluku s jadrom THRS THRS 315/900 Kruhová strieška KS KS 225 Výfuková rúra VRU VRU 355/500 Výfukové koleno VSK VSK 200/90 Výfuková hlavica VHK VHK 280 Samoťahová hlavica CAGI CAGI CAGI 315 Nasávacia hlavica SH SH 400 Záslepka so sitom (do spiro rúry) ZS-S ZS-S 355 Záslepka so sitom (na tvarovku) ZT-S ZT-S 315 Krycia mriežka (zvárané sito + rámik) KMS-1 KMS Krycia mriežka (Trumatic) KMS-2 KMS Krycia mriežka (ťahokov) KMS-3 KMS Krycia mriežka s nadstavcom (zvárané sito + rámik) KMSN-1 KMSN Krycia mriežka s nadstavcom (Trumatic) KMSN-2 KMSN Krycia mriežka s nadstavcom (ťahokov) KMSN-3 KMSN Pružná manžeta PMS PMS 150 Filtračná komora FKS FKS 140 Objímka OBJ OBJ 125 Polobjímka 1/2 OBJ 1/2 OBJ 110 Sacia mriežka IGC IGC IGC 160

5 Závitová tyč ZVT pozinkovaná závitová tyč s metrickým závitom, DIN Varianty: M6/1000, M8/1000, M8/2000, M10/2000 Iné možnosti balenia: 25 ks, 50 ks Vzor objednávania: ZTYC M8/ ks Skrutka SKR pozinkovaná skrutka s metrickým závitom a šesťhrannou hlavou Varianty: M6x12, M8x25, M10x25 Minimálny odber: 100 ks Iné možnosti balenia: 100 ks, 250 ks Vzor objednávania: SKR M8x ks Matica MAT pozinkovaná matica s metrickým závitom a šesťhrannou hlavou Varianty: M6, M8, M10 Minimálny odber: 100 ks Iné možnosti balenia: 100 ks, 250 ks Vzor objednávania: MAT M6-250 ks Spojovacia matica MAT-S pozinkovaná spojovacia matica s metrickým závitom a šesťhrannou hlavou určená na spájanie závitových tyčí Varianty: M6, M8, M10 Vzor objednávania: MAT-S M8-10 ks Nitovacia matica MAT-N pozinkovaná nitovacia matica Varianty: M6, M8, M10 Vzor objednávania: MAT-N M8-100 ks 3

6 Podložka plochá POD-P používa pri spájaní potrubia pod skrutky resp. matice DIN 125A Varianty: M6, M8, M10 Minimálny odber: 100 ks Vzor objednávania: POD-P M8-300 ks Podložka vejárová POD-V pozinkovaná vejárová podložka, tvar A, s vonkajším vejárom, pozinkovaná oceľ (A2C) DIN6798 Varianty: M8, M10 Minimálny odber: 100 ks Iné možnosti balenia: 1000 ks Vzor objednávania: POD-V M ks Podložka karosárska POD-K táto pozinkovaná podložka sapoužíva pri spojení montážnej lišty (ML) so závitovou tyčou (ZTYC ) Podložka s gumou POD-G Varianty: M8 (d8,4mm/d25mm), M10 (d10,5mm/d30mm) Minimálny odber: 100 ks Vzor objednávania: POD-K M ks určená na tlmenie vibrácii medzi potrubím umiestneným na montážnej lište a spojenené so závitovou tyčou Varianty: Iné možnosti balenia: 100 ks Vzor objednávania: POD-G ks Podložka tanierová POD-T materiál: pozinkovaný plech slúži na inštaláciu výstuh pri väčších rozmeroch potrubia Varianty: - Minimálny odber: 100 ks Vzor objednávania: TAN ks 4

7 Nosníková svorka NSV slúži na upevnenie potrubí, vetracích kanálov na nosníky prierezu T, U a na uholníkové profily pri použití závitovej tyče Varianty: M6, M8, M10 Iné možnosti balenia: 100 ks Max. zaťaženie: M6 a M8: 112kg, M10: 245kg Vzor objednávania: NSV M8-400 ks Zatĺkacia kotva ZKO ZKM Záves potrubia ZAV zatĺkacia kotva je vhodná pre ľahkú inštaláciu do betónu inštalácia do stropu a do stien Varianty: M6, M8, M10 Minimálny odber: 100 ks (M6, M8), 50 ks (M10) slúžia na upevnenie potrubí a príslušenstva pri použití závitovej tyče materiál: oceľ galvanicky zinkovaná, hrúbka materiálu 2mm vnútorný priemer pre závitové tyče M6, M8, M10 Vzor objednávania: ZKO M8-100 ks Varianty: "L" (ZAV-L), "V" (ZAV-V), "Z" (ZAV-Z) Minimálny odber: 1ks Iné možnosti balenia: 100 ks Vzor objednávania: ZAV-L ks Objímka OBJ dvojdielna, dvojskrutková pozinkovaná objímka s gumou na utlmenie vibrácií na jednej strane nitovacia matica M8 do priemeru 400mm vrátane, sú objímky sú dodávané so spojovacími skrutkami použitie nielen pre zavesenie oceľového potrubia Varianty priemerov: 80, 100, 125, 150, 160, 180, 200, 225, 250, 280, 315, 355, 400 Vzor objednávania: OBJ ks Polobjímka 1/2 OBJ jednodielna objímka s gumou na utlmenie vibrácií do priemeru 630 mm sú objímky vyrábané z pozinkovaného plechu hrúbky 2mm od priemeru 710 mm sú objímky vyhotovené z pásoviny 30x3mm otvory pre zavesenie objímky: 10,5mm Varianty priemerov: mm Vzor objednávania: 1/2 OBJ ks 5

8 Hliníkova lepiaca páska ALP dĺžka 45m, hrúbka 30 μm, použitie na suchý odmastený povrch pre dostatočné upevnenie je pásku potrebné po aplikácii pritlačiť strieborná farba, teplotná odolnosť -40 C / +120 C možnosť odobrania vo väčších baleniach (ALP 75/16 ks, ALP 50/24 ks) Varianty: ALP 75, ALP 50 (45m) Iné možnosti balenia: 16 ks, 24 ks Vzor objednávania: ALP 50-1ks Tesniaca lepiaca páska VIT opatrená ochrannou fóliu, vhodná pre tesnenie prírub alebo klimajednotiek materiál PE pena s uzatvorenými pórmi teplotná odolnosť -80 C / +80 C Varianty: 4x10mm, 4x40mm (1ks=20m) Iné možnosti balenia: 10 ks Vzor objednávania: VIT 4x10/20m - 1 ks Sťahovacia SK-páska SKP používa sa najmä na pripevnenie flexo hadíc pri montáži treda dbať na dostatočnú dĺžku pásky pre spojenie pásky je nutné použiť spojovací kľúč (SKP-KEY) Varianty: 9mm x 0,6mm / 30m Iné možnosti balenia: 10 ks Vzor objednávania: SKP 9x0,6/30m - 1 ks Kľúč pre SK-pásku SKP-KEY neoddeliteľná súčasť pri použití sťahovacej SK-pásky materiál: pozinkovaná oceľ Varianty: - Iné možnosti balenia: 50 ks Vzor objednávania: SKP-KEY - 50 ks Závesná páska ZAVP určená na pripevnenie potrubia k nosným konštrukciám dá sa strihať na ľubovoľnú dĺžku, univerzálne použitie šírka: 17mm, hrúbka: 0,6mm, dĺžka: 25m Varianty: ZAVP 17x06/25m Iné možnosti balenia: 10 ks Vzor objednávania: ZAVP 17x06/25m - 1 ks 6

9 Tlmiaca guma pre montážnu lištu GML slúži k zníženiu vibrácií prenášaných potrubím na samotnú konštrukciu budov alebo hál univerzálne použitie pre viaceré druhy montážnych líšt (ML 30x20, ML 30x30, ML 30x43) Varianty: GML 14 Minimálny odber: 1 m Vzor objednávania: GML 14 / 20 m Úchyt montážnej lišty UML univerzálne použitie pre viaceré druhy montážnych líšt (ML 30x20, ML 30x30, ML 30x43, ML 41x41) Varianty: UML 30 Vzor objednávania: UML 30-1 ks Záslep montážnej lišty ZML slúži na zakončenie montážnej lišty z hľadiska ochrany proti zraneniam vyrobená z plastu a svojím vzhľadom je aj pohľadovým doplnkom konštrukcie Uhlová nosná spojka UNS Varianty: 30x20, 30x30, 30x43, 41x41 Iné možnosti balenia: ZML 30x30 Vzor objednávania: ZML 30x30 vhodná na spájanie montážnych líšt pod viacerými uhlami v kombinácii s rôznymi variantami nosných spojok je možné vytvárať rôzne tvary konštrukcií Varianty: 90 (UNS 90), 45 (UNS 45), 135 (UNS 135) Možnosti balenia: 1ks Nástenná konzola pre jednotku klimatizácie KONZ Vzor objednávania: UNS ks nástenná konzola pre jednotku klimatizácie vyrobená z pozinkovanej ocele je práškovaná farbou RAL 9010, odolnou voči UV žiareniu nosnosť 90 Kg / ks Varianty: 465x375, 550x490 Iné možnosti balenia: 2 ks Vzor objednávania: KONZ 550x490-1 ks 7

10 Opravný zinkový sprej SPREJ-ZN rýchloschnúca protikorózna ochrana s dlhou životnosťou na všetky kovy Tesniace hmoty TMEL Varianty: - Iné možnosti balenia: 12 ks používajú sa aj pri tesnení potrubia, rohovníkov v rôznom prostredí. Vzor objednávania: SPREJ-ZN - 1 ks Varianty: AB - akryl, biely (-10 C / +80 C) AS - akryl, sivý (-10 C / +80 C) ST - silikón, transparentný (-50 C / +150 C) MS - MS polymer, sivý (-40 / +90 C) N - motorový silikón (-50 / +275 C) Varianty: viď tabuľka Iné možnosti balenia: 20 ks, 25ks Vzor objednávania: TMEL-AS - 1ks Príchytka nábehových plechov PNP materiál: pozinkovaný plech v kombinácii s gumennou podložkou Varianty: - Minimálny odber: 1000 ks (1 bal.) Vzor objednávania: PNP ks Samolepiaci úchyt izolácie SUI použitie na čistý, odmastený materiál nylonová krytka na ukončenie hrotu na vyžiadanie možnosť dodania iných dĺžok (A=25, 32, 42, 51mm) Sťahovacia C-svorka CSV Varianty: A=76mm (iné len na objdnávku) Iné možnosti balenia: 500 ks spájanie a dotesnenie spojov potrubia pri väčších rozmeroch použitie pre príruby P20, P30 prípadne iné oceľ galvanicky zinkovaná, hrúbka 2.35mm skrutka M8x20 Varianty: pozink (CSV-ZN), nerez (CSV-AKC) Iné možnosti balenia: 300 ks Vzor objednávania: SUI 76mm - 5ks Vzor objednávania: CSV-ZN ks 8

11 Lištová príruba P20, P30 spájanie a dotesnenie spojov potrubia pri väčších rozmeroch použitie pre príruby P20, P30 prípadne iné oceľ galvanicky zinkovaná, hrúbka 2.35mm skrutka M8x20 Varianty: pozink, nerez / P20, P30 Vzor objednávania: P20 400x200-1ks Lištový prírubový profil PP20, PP30 prírubová lišta je profil pozinkovaného plechu o hrúbke 0,8mm z galvanicky pozinkovanej ocele. Lištu je možné pri pozinkovom prevedení objednávať v dĺžkach 50mm mm pri výrobe líšt z materiálu nerez alebo hliník je maximálna dĺžka limitovaná na dĺžku 2000mm Varianty: pozink (PP), nerez (PP-AKC), hliník (PP-AL) Minimálny odber: 50mm PP20 Vzor objednávania: PP20/3000-1ks PP30 Rohovník R20, R30 rohovník pre prírubové lišty je lisovaný diel z galvanicky pozinkovanej. Pre jednoduchšiu montáž jednotlivých potrubných dielov je rohovník okrem otvoru pre spojovaciu skrutku opatrený montážnymi otvormi, určenými k prípadnému zlícovaniu otvorov pre spojovaciu skrutku R20 R30 Samovrtná skrutka TEKS Varianty: R20, R30 - pozink (R20, R30) / R20 - hliník (R20 AL) Iné možnosti balenia: 250 ks, 500 ks samovrtná skrutka pre rýchle spájanie rôznych častí potrubia galvanicky pozinkovaná oceľ Vzor objednávania: R30-40 ks Varianty: 4,2x13mm, 4,2x16mm, 4,2x19mm Minimálny odber: 1000 ks Iné možnosti balenia: ks Vzor objednávania: TEKS 4,2x13/ bal. Trhací nit NIT trhací nit s plochou hlavou z materiálu hliník/oceľ Varianty: 4x8, 4x16 Minimálny odber: 1 bal (500 ks) Vzor objednávania: NIT 4,2x6/ bal 9

12 Kruhová príruba, lisovaná LP pozinkovaná kruhová prúruba je vyrobená lisovaním ocelového pozinkovaného plechu hrúbky 1 až 1,5mm. Slúži na spájanie jednotlivých častí krúhového vzduchotechnického potrbuia (napr. ventilátor) pripevňuje sa k potrubiu zaklepaním, bodovým zváraním prípadne nitmi alebo TEKS skrutkami prírubový spoj je vytvorený dvomi zoskrutkovanými prírubami, kde je medzi dotykové plochy umiestnený tesniaci materiál d D a b a1 d1 n dovolená odchýlka d s ,5 / -0, ,5 / -0, ,5 / -0, ,5 / -0, ,5 / -0, ,5 / -0, ,5 / -0, ,5 / -0, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1, ,0 / -0,0 1,5 (všetky hodnoty sú v mm) Varianty: pozink, na vyžiadanie nerez Vzor objednávania: KPL ks

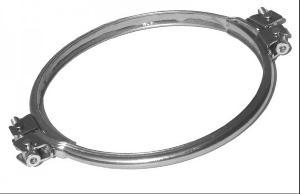

13 Montážna lišta ML vhodná pre zhotovenie výškových nastaviteľných konštrukcií sú ideálne pre rýchle a efektívne upevňovanie rozvodov potrubí použiteľné aj pre zhotovenie priečok, stenových konzol, rámov perforácia vždy na prvom rozmere Varianty: 30x20x1.75/5m, 30x30x1,75/5m, 30x45x1,75/5m, 41x41x2/6m Minimálny odber: 1 m Iné možnosti balenia: 2 m, 5 m, 6 m Vzor objednávania: ML 41x41x2-100 m Objímka pre ventilátor FK Dvojdielna spona LST LS Varianty: 80, 100, 125, 140, 150, 160, 180, 200, 225, 250, 280, 300, 315, 350, 355, 400 Minimálny odber: 1 Stk 450, 500, 550, 560, 600, 630 Iné možnosti Vzor objednávania: LST Stk Rýchlospona LRS Varianten Durchmesser 80, 100, 125, 140, 150, 160, 180, 200, 225, 250, 280, 300, 315, 350, 355, 400 Minimale Bestellung: 1 Stk 450, 500, 550, 560, 600, 630 andere Möglichkeiten: Bestellungsbeispiel: LRS Stk
